Применение тепловизора. Применение тепловизоров: возможности и перспективы использования тепловизионных технологий

Как работает тепловизор и в каких сферах он применяется. Какие преимущества дает использование тепловизионных камер. Каковы перспективы развития тепловизионных технологий в будущем.

Принцип работы и возможности тепловизоров

Тепловизор — это устройство для визуализации температурных полей и измерения температуры. Принцип его работы основан на регистрации инфракрасного излучения, которое испускают все объекты, имеющие температуру выше абсолютного нуля.

Основные возможности современных тепловизоров:

• Визуализация распределения температуры по поверхности объекта
• Бесконтактное измерение температуры в любой точке объекта
• Обнаружение скрытых дефектов и неоднородностей
• Работа в полной темноте без дополнительной подсветки
• Возможность съемки движущихся объектов

Благодаря этим возможностям тепловизоры находят широкое применение в различных сферах деятельности человека.

Основные сферы применения тепловизоров

Тепловизионные камеры используются в следующих ключевых областях:

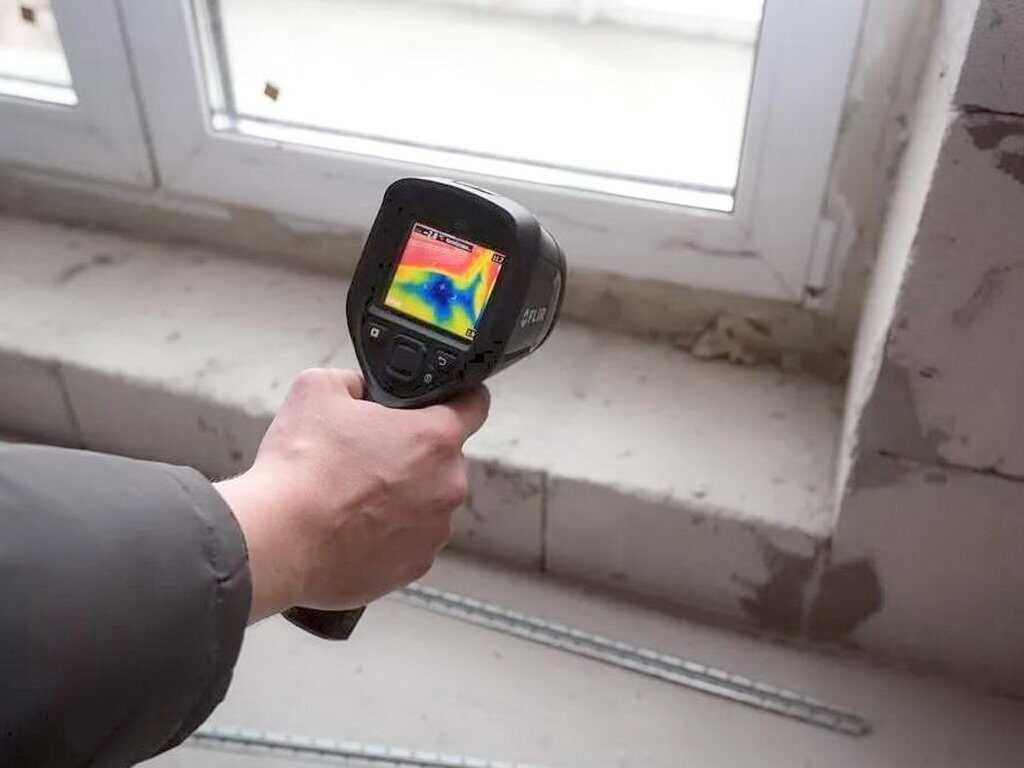

Строительство и энергоаудит

В строительстве тепловизоры применяются для:

• Выявления дефектов теплоизоляции зданий
• Обнаружения мест утечек тепла
• Контроля качества монтажа окон и дверей
• Поиска скрытых протечек в трубопроводах

Электроэнергетика

В электроэнергетике тепловизионная диагностика позволяет:

• Выявлять перегревы контактных соединений
• Обнаруживать дефекты изоляции
• Контролировать состояние высоковольтного оборудования
• Проверять работу систем охлаждения трансформаторов

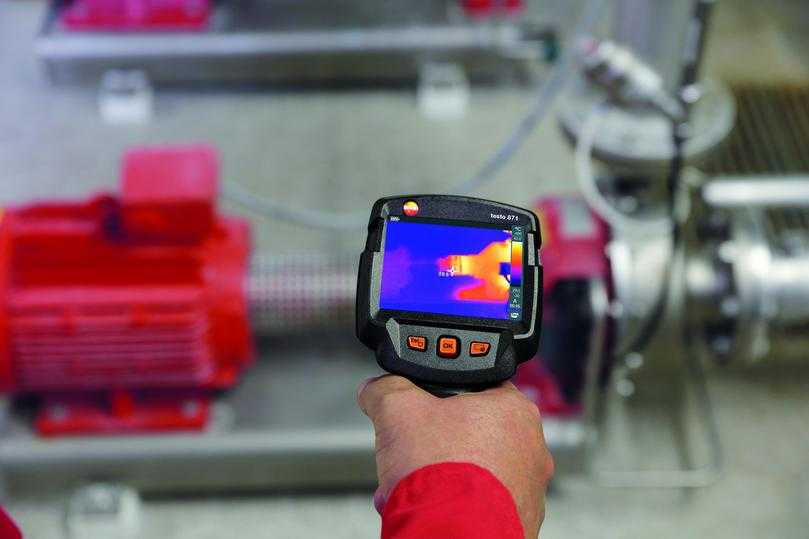

Промышленность

На производстве тепловизоры используются для:

• Контроля технологических процессов
• Диагностики промышленного оборудования
• Мониторинга работы печей и котлов
• Выявления износа подшипников и других механизмов

Применение тепловизоров в сфере безопасности

Тепловизионные камеры активно используются в системах безопасности и охраны:

Охрана периметра

Тепловизоры эффективны для круглосуточного наблюдения за территорией объектов. Они позволяют:

• Обнаруживать нарушителей в полной темноте
• Вести наблюдение в сложных погодных условиях
• Определять точное местоположение людей на большом расстоянии

Пожарная безопасность

В пожарной охране тепловизоры применяются для:

• Раннего обнаружения очагов возгорания
• Поиска людей в задымленных помещениях
• Выявления скрытых очагов тления
• Контроля развития пожара

Использование тепловизоров в медицине

В медицине тепловизионная диагностика позволяет:

• Выявлять воспалительные процессы
• Обнаруживать онкологические заболевания на ранних стадиях
• Контролировать кровообращение
• Диагностировать заболевания сосудов

Тепловизоры особенно эффективны для массового скрининга в условиях эпидемий, позволяя быстро выявлять людей с повышенной температурой.

Применение тепловизоров в науке и исследованиях

Тепловизионные камеры широко используются в научных исследованиях:

• В биологии — для изучения теплокровных животных
• В геологии — для поиска полезных ископаемых
• В археологии — для обнаружения скрытых объектов
• В климатологии — для исследования атмосферных процессов

Перспективные направления применения тепловизоров

В ближайшем будущем ожидается расширение использования тепловизоров в следующих областях:

Умные дома

Тепловизионные датчики позволят:

• Оптимизировать работу систем отопления и кондиционирования
• Контролировать присутствие людей в помещениях
• Выявлять протечки и другие неисправности

Автомобильная индустрия

В автомобилях тепловизоры будут применяться для:

• Систем ночного видения
• Обнаружения пешеходов и животных на дороге
• Контроля состояния водителя

Мобильные устройства

Ожидается появление тепловизионных камер в смартфонах, что откроет новые возможности для пользователей:

• Диагностика бытовой техники
• Поиск утечек тепла в доме
• Новые возможности для фото- и видеосъемки

Преимущества и недостатки тепловизионных технологий

Основные преимущества тепловизоров:

• Возможность бесконтактного измерения температуры
• Визуализация распределения температуры по поверхности
• Работа в полной темноте без подсветки
• Обнаружение скрытых дефектов и неоднородностей
• Высокая чувствительность и точность измерений

Недостатки тепловизионных камер:

• Высокая стоимость оборудования
• Сложность интерпретации некоторых термограмм
• Зависимость показаний от условий окружающей среды
• Невозможность измерения температуры сквозь стекло

Заключение: перспективы развития тепловизионных технологий

Тепловизоры стремительно развиваются и находят все новые области применения. Основные тенденции развития:

• Уменьшение размеров и стоимости тепловизионных камер
• Повышение разрешения и чувствительности датчиков
• Интеграция с системами искусственного интеллекта
• Появление потребительских устройств с тепловизорами

В ближайшие годы ожидается значительное расширение сфер применения тепловизионных технологий, что откроет новые возможности в промышленности, медицине, системах безопасности и повседневной жизни.

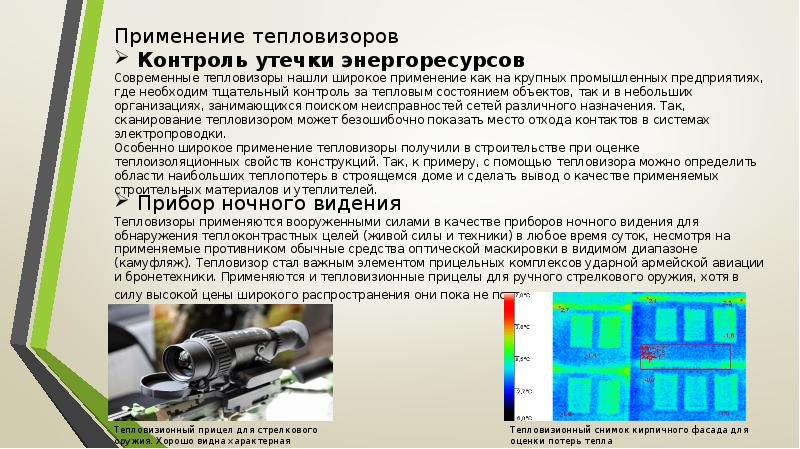

Применение тепловизора

Применение тепловизора – это быстро расширяющаяся область с почти не ограниченным потенциалом. Любой объект во вселенной излучает энергию, причём большая часть энергии приходится на невидимое человеческому глазу инфракрасное излучение. Принцип работы тепловизора основан на этом явлении: по интенсивности инфракрасного излучения можно не только разделять объекты разной природы или даже участки однородной на вид поверхности, но и определить многие их скрытые свойства.

Зачем нужен тепловизор военным?

В наше время применение тепловизор нашёл во многих сферах, важнейшей из которых, естественно, стало военное дело. Какое основное применение тепловизор находит в армии?

Одним из важнейших препятствий для военных операций всегда была ночь. Не лучше обстоят дела в условиях плохой видимости: в тумане, дыму, при снегопаде и других подобных явлениях, когда привычным образом наблюдение невозможно. Ранее для обнаружения противника в темноте в армии использовали так называемые приборы ночного видения, с которыми часто путают тепловизор. Однако, принцип работы тепловизора даёт ему значительные преимущства. Дело в том, что ПНВ улавливает видимый свет и усиливает сигнал и, таким образом, позволяет видеть при плохом освещении. Но, в отличие от тепловизора, такой прибор абсолютно бесполезен при плохой видимости – он просто сделает туман ярче – да и в полной темноте, например, в помещении ПНВ не покажет абсолютно ничего.

Как работает тепловизор? Принцип работы тепловизора основан на регистрации теплового излучения. Прибор не требует никакой, даже минимальной подсветки для работы. А поскольку все объекты, так или иначе, излучают тепло, применение тепловизоров в военном деле трудно переоценить. Для нужд армии выпускаются тепловизоры в виде биноклей, монокуляров, прицелов для оружия, ими оснащают различное оборудование, системы наведения и многое другое, ведь формат прибора и применение тепловизора при решении специфических задач критически важно для такого тепловизора. Как правило, приборы, используемые военными, имеют самые современные матрицы с высоким разрешением, обеспечивающие наилучшее качество изображения и высокую частоту смены кадров.

Другой важной особенностью таких тепловизоров является возможность работы на больших дистанциях, для чего они всегда оснащаются мощной оптикой.

И если раньше приборы этого класса были доступны только военным, сейчас всё большую популярность набирают так называемые тепловизоры для охоты, устройства, которые используют профессиональные охотники, а также сотрудники охранных служб, детективные агентства и пр. По своим характеристикам, возможностям и принципу работы тепловизор для гражданского использования немногим уступает аналогу из арсенала военных и помогает значительно сократить время поиска дичи, особенно если речь идёт о ночном выслеживании. Применение тепловизора для охоты не ограничивается собственно охотой – так, например, его возможности позволяют обнаружить движущийся автомобиль на дистанции больше километра. Как правило, гражданские тепловизоры этого класса выпускаются в форме монокуляров, биноклей и прицелов для охотничьего оружия.

Медицинские тепловизоры

Другим важным аспектом человеческой деятельности всегда была медицина. Применяются тепловизоры и здесь. Температура нашего тела – отличный показатель общего здоровья. Изменение температуры, как известно, сигнализирует о неполадках в работе организма, именно поэтому при первичном обследовании пациенту всегда ставят градусник. Но следует понимать, что обычный контактный термометр всегда измеряет температуру в одном и том же месте. Но на самом деле температура тела неоднородна, и для каждого органа характерна своя. Устройство тепловизора даёт возможность значительно углубить температурный анализ здоровья

Обследование тепловизором человека помогает найти область воспаления с точностью до мм и определить, например, патогенный процесс в одном из органов без внедрения различных зондов или оперативного вмешательства. Таким образом, применение тепловизора для диагностики не только даёт возможность определить, болен пациент или здоров, но и с высокой точностью указать источник проблемы и поставить диагноз. Основной областью применения таких приборов является диагностика опухолей и различных проблем с кровеносной системой.

Современный медицинский тепловизор – это, как правило, диагностическая система, состоящая из собственно детектора излучения и компьютера для быстрой обработки полученного сигнала. Одно из важнейших достоинств медицинского тепловизора является его полная безопасность для пациента в виду отсутствия постороннего излучения, оперативного вмешательства и – принцип работы тепловизора медицинского полностью аналогичен работе других приборов этого типа

Использование тепловизоров в промышленности и строительстве

Широкое применение тепловизоры нашли в химической промышленности и металлургии – области производства, в которых нередко используются высокотемпературные процессы, сложные системы охлаждения и агрегаты. На каждом крупном объекте регулярно проводится обследование тепловизором зданий, инфраструктуры и оборудования. Устройство помогает в решении множества задач и позволяет, например:

• провести диагностику доменных печей;
• теплоизоляции агрегатов;
• проверить герметичность;
• динамически контролировать температурные изменения в химическом реакторе.

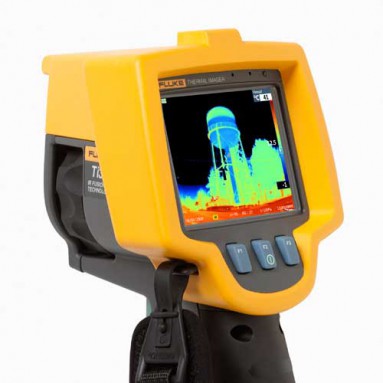

Промышленный тепловизор – это всегда переносной прибор, как правило, выполненный в формате «пистолетной ручки». Устройство тепловизора этого типа рассчитано на сравнительно небольшую рабочую дистанцию, но оснащён матрицей с большим разрешением и работает в широком температурном диапазоне. Приборы этого класса рассчитаны на регулярное использование и позволяют на месте выявить неполадки в оборудовании при анализе теплового изображения на экране прибора.

Тепловизионные приборы широко применяются в энергетике, причём как на больших предприятиях, так и в работе электрика в ЖЭК. При их помощи проводится диагностика высоковольтных линий и вышек, как с земли, так и с воздуха, а обследование тепловизором трансформатора или электрощитка позволяет выявить и оперативно устранить многие неисправности.

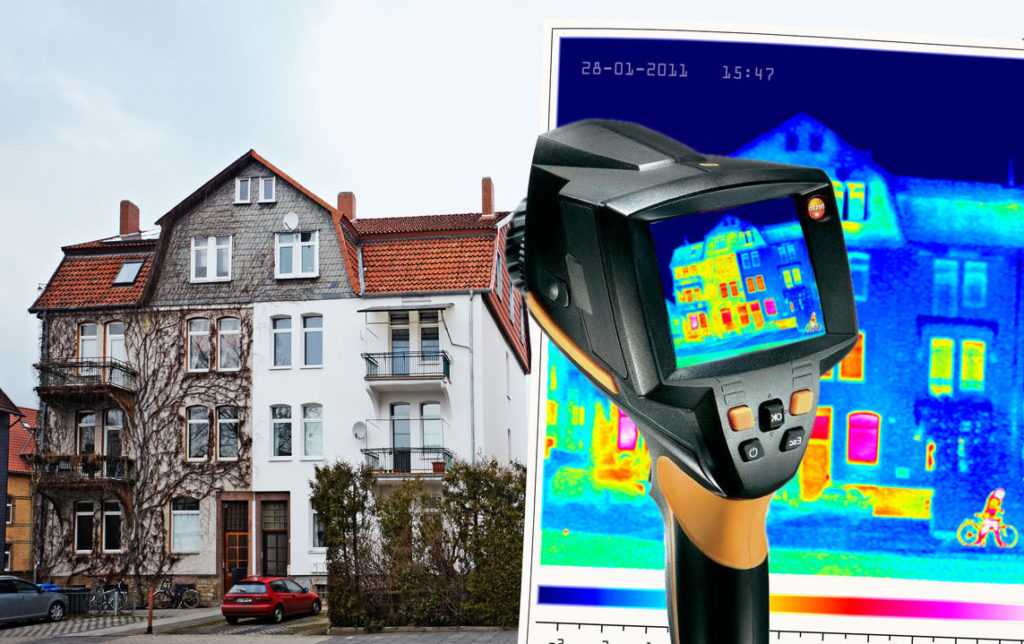

В строительстве зданий применение тепловизоров, в основном, сводится к поиску слабых мест в теплоизоляции через обнаружение точек с перепадами температур.

На первый взгляд удивительно, но принцип работы тепловизора не редко бывает полезен и при строительстве дорог. Как и во многих других случаях, при укладке асфальтового покрытия необходим температурный контроль: каждый элемент — асфальт, смола, щебень — должен прогреваться до определённой температуры. Только контролируя температурный режим можно обеспечить надлежащее качество дорожного покрытия. К сожалению, в виду относительной новизны метода и стоимости оборудования, в России к тепловизионной диагностике прибегают только при строительстве крупных магистралей. Однако, такая диагностика вносит неоспоримый вклад в их качество.

Тепловизионная съёмка с воздуха

Особняком стоит тепловизионная аэрофотосъёмка, на больших площадях позволяющая выявлять очаги пожаров, в том числе и тлеющие без дыма. Это значительно упрощает работу службе МЧС. Кроме того, тепловизионная аэрофотосъёмка помогает выявить утечки на трубопроводах, экономя массу средств и времени транспортникам. Основное требование к приборам, применяемым для съёмки с воздуха, аналогично таковому и для других камер – это высокая разрешающая способность. Так же важен небольшой размер и вес камеры, если речь идёт о съёмке с беспилотного аппарата.

Как работает тепловизор в быту

Ещё совсем недавно тепловизоры как сложные и дорогостоящие приборы были доступны только военным и специалистам, но прогресс не стоит на месте, и совершенствование технологии производства сделало этот класс устройств весьма распространённым явлением в самых различных сферах, не исключая и бытовое применение.

Например, в последние годы набирает популярность обследование тепловизором помещения при покупке жилья или приёме недавно построенной дачи. Перед собой мы видим красивое помещение и мысленно представляем, как будем в нем жить. Но позже может оказаться, что квартира или дом совершенно не пригодна для комфортного проживания, поскольку в ней холодно зимой и очень жарко летом. Не лучше ли заблаговременно заказать и провести проверку помещения тепловизором? Таким образом, вы сможете понять насколько выгодную сделку вам предложили, тем более что с каждым годом применение тепловизора стоит всё меньше, а сами приборы становятся доступнее.

Впрочем, использование тепловизоров в быту не ограничивается недвижимостью. Так, многие автолюбители заказывают обследование тепловизором своего транспортного средства. С помощью устройства осуществляется поиск нарушения тепло- и гидроизоляции, контроль работы подшипников, сцеплений, валов, муфт, цепных приводов и воздушных компрессоров. Тепловизор помогает найти неполадку в работе автомобиля на ранней стадии, что позволяет избежать серьезной поломки и траты большой суммы денег на ремонт. Особенно это актуально, когда и сам автомобиль, и его ремонт стоят на порядок больше тепловизора.

Как правило, тепловизор для бытового применения оснащён матрицей с небольшим разрешением и имеет ограниченный набор функций, но внешне и по принципу работы напоминает промышленные приборы. Принцип работы тепловизора предельно прост в управлении и не требует никакой подготовки для использования. Однако, несмотря на относительно невысокую цену, такой прибор по-прежнему обладает большей частью достоинств, а применение тепловизора этого класса позволяет эффективно решать задачи теплового контроля в ЖКХ, авторемонтном деле, бытовом строительстве и пр.

Тепловидение завтрашнего дня. Необычное применение тепловизоров и новые перспективы

В рубрику «Видеонаблюдение (CCTV)» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Тепловидение завтрашнего дня начинается сегодня. Вернее, сегодня начинается тепловидение послезавтрашнего дня, а то, что будет завтра, началось уже вчера. Интересно посмотреть, что будет в тепловидении завтра, для этого нужно увидеть, что было разработано вчера, и попробовать сделать предположения

Дмитрий Карнеев
Начальник отдела «Системы безопасности»
ОАО «Пергам-Инжиниринг»

Сейчас преимуществом тепловидения пользуются военные и коммерческие организации, и постепенно открывается путь к частному пользователю. Я хотел бы обратиться к одним из наиболее интересных, с моей точки зрения, устройств и проектов с тепловизорами. Это может показать перспективу развития тепловидения.

Миниатюрность и удешевление

В Америке идет программа по созданию миниатюрных тепловизионных детекторов с планомерным уменьшением размера пикселя детектора. Одни из первых неохлаждаемых детекторов имели размер пикселя 40–50 мкм. Это было около 10 лет назад. Сейчас в массовом производстве находятся детекторы с размером пикселя 17 мкм технологии. Уже выпущены образцы на 5 мкм технологии. Уменьшение размеров пикселя влечет за собой огромные преимущества, которые основываются как на уменьшении физических размеров дополнительных компонентов тепловизора, так и на самом технологическом процессе изготовления тепловизионного детектора. На одной и той же подложке на 5 мкм технологии можно изготовить радикально большее количество детекторов, что ведет к снижению стоимости. Уменьшение размеров дополнительных компонентов, основным из которых является тепловизионный объектив, также дает значительное снижение стоимости конечного прибора. Объектив тепловизора является дорогой деталью из-за сложной технологии изготовления и дорогостоящего материала – германия. Уменьшение физических размеров объектива влечет за собой значительное уменьшение его стоимости. Одним из ключевых факторов, сдерживающих продвижение тепловизоров на массовые рынки, где потребителями могут быть обычные люди или предприятия, для которых нужны сотни или тысячи тепловизионных приборов, является все еще относительно высокая стоимость тепловизоров. Сейчас стоимость простых тепловизоров измеряется в тысячах долларов. Цена в диапазоне 1000– 5000 долл. – пока среднее значение для простых тепловизоров.

Для выхода на массовый потребительский рынок цена должна упасть на порядок – до 100–500 долларов. Но, на мой взгляд, эту цену должен иметь не сам тепловизор как таковой и не тепловизионный модуль, а конечное устройство, которое, помимо тепловизионного изображения, дает пользователю некие дополнительные функции, ради которых он и будет покупать прибор.

Вот об этих дополнительных функциях, которые вовсе не дополнительные, и хотелось бы поговорить.

Кому и зачем нужен тепловизор

Когда пограничник берет тепловизор и идет с ним осматривать местность, ему по большому счету не нужно видеть в темноте, его основная задача – обнаружить нарушителя границы. Когда специалист подразделения по борьбе с оборотом наркотиков берет с собой тепловизор – ему опять же не нужно видеть в темноте, ему необходимо узнать, где и что происходит, кто с кем и как взаимодействует. То есть получить необходимую информацию. Когда оператор системы видеонаблюдения смотрит на экран монитора с тепловизионным изображением, его функция в темноте или при свете – вовремя принять правильное решение при возникновении угрозы защищаемому объекту. Задача инженера-электрика, использующего тепловизор в своей работе, – обеспечить бесперебойную работу электрооборудования предприятия. С помощью тепловизора он может быстро идентифицировать проблемные участки электрической инфраструктуры – найти перегретые или, наоборот, «холодные» неработающие устройства и электрические линии.

Задача водителя автомобиля – безопасно проехать по необходимому маршруту. Использование тепловизора как средства, показывающего дорожную обстановку, помогает водителю принимать более обоснованные и взвешенные решения при вождении в темное время суток. Поиск таких задач, которые помогает решить тепловизор, и является ключом к приоткрыванию завесы над тепловизионным будущим.

Первый массовый гаджет

Дальновидным выглядит выпуск компанией FLIR нового гаджета для iPhone. Гаджет называется FLIR ONE. Это насадка на смартфон, которая позволяет делать тепловизионную фото/видеосъемку. Заявленная ритейл-стоимость гаджета составляет 349 долл. Немало для гаджета смартфона, который сам может быть дешевле. Но в то же время такая цена уже действительно доступна для массового потребления тепловизионной технологии.

FLIR ONE – гаджет, у которого может сложиться очень интересная судьба. Во-первых, это первый тепловизионный гаджет для массового рынка. Во-вторых, для этого гаджета сразу выпускается SDK (комплект разработчика программного обеспечения). В третьих, использование этого гаджета включит работу массового сознания на изобретение новых возможностей тепловизионной технологии, что, в свою очередь, откроет дорогу новейшим миниатюрным тепловизионным детекторам, так как для них появятся новые применения. Таким образом, FLIR ONE – это что-то абсолютно новое, чего не было до сих пор на массовом рынке для обычного потребителя. И своего рода экзамен для концепта производителя Infared Everywhere («Тепловизоры везде»), который он имеет все шансы сдать на отлично.

По технологии гаджет содержит в себе тепловизионный детектор 80х60 пкс и VGA-камеру. Необычное сочетание. Разрешающая способность детектора 80х60 пкс, скажем прямо, небольшая, и фото/видеоизображению, получаемому с такого детектора, далеко до многопиксельного идеала, к которому все привыкли в обычных камерах смартфонов. Использование этого детектора отдельно для выдачи изображения нерационально ввиду малой разрешающей способности – велик шанс не оправдать ожидания пользователей. Для решения проблемы качества тепловизионного изображения в гаджет введена VGA-видеокамера. Изображения с тепловизора и с видеокамеры складываются, и пользователю выдается интегральная картинка VGA-качества. Это уже намного интереснее, чем 80х60, и с учетом новизны подачи тепловизионной картинки выглядит очень привлекательно.

Помимо персональных гаджетов, тепловизоры начали осваивать ритейл и системы управления зданием. Это две наиболее очевидные отрасли, где применимы тепловизоры с невысокой разрешающей способностью

Уникальный инструмент для ритейла

В ритейле тепловизоры устанавливают для подсчета посетителей и для систем управления торговлей.

Подсчет посетителей
Тепловизоры показывают тепловую картину перемещения покупателей по магазину и, что очень важно на высококонкурентных рынках Западной Европы, позволяют оценивать число людей в очереди в кассу. Плотность магазинов очень высокая, и наличие очереди вынуждает покупателя идти в соседний, конкурирующий магазин. Магазины заинтересованы в том, чтобы в очереди на кассе стояли не более 2 человек. При начале скопления людей перед кассами управляющему магазином необходимо сразу открывать новые кассы и точно прогнозировать дальнейшее развитие ситуации во времени, чтобы оперативно управлять кассирами.

Управление торговлей
Тепловая картина перемещения покупателей по магазину – уникальнейший инструмент для мерчандайзинга, планирования сейлов и маркетинговых акций. Использование тепловой картины позволяет определить равномерность распределения покупателей по площади магазина, выделить наиболее «горячие» точки. Помимо грамотного распределения товаров по ходу движения покупателей можно планировать распродажи, помещая товары в наиболее «продаваемые» места, которые отлично видны по «горячим» точкам на тепловизионном изображении схемы магазина.

Еще более умные здания

Системы управления зданием также скоро начнут пользоваться низкостоимостными тепловизорами. Управление системами отопления и кондиционирования станет более интеллектуальным и энергоэффективным. Помимо собственно температуры в помещениях, тепловизоры дают информацию о наличии и числе людей, их перемещениях и скоплениях. Охранные и пожарные датчики получат новые возможности для анализа обстановки и совмещения своих функций с видеонаблюдением, в том числе в полной темноте даже без ИК-подстветки – ведь тепловизоры работают только на принципе приема теплового излучения в диапазоне от 3 до 15 мкм. Сейчас даже сложно представить, какие новые алгоритмы и интеллектуальные возможности будут открыты при интегрировании тепловизоров в системы безопасности зданий и системы управления энергоэффективностью зданий.

Тепловизионный видеоанализ

Массовое использование низкостоимостных тепловизоров с невысокой разрешающей способностью послужит драйвером снижения цены и на стандартные тепловизоры для систем видеонаблюдения. Последние, в свою очередь, еще дальше шагнут на рынок систем видеонаблюдения, в основном в проекты по защите периметра. Если именно так и будет развиваться рынок тепловизоров, то станет очень актуальным вопрос интеллектуальной основы для использования тепловизоров в системах защиты периметров или, другими словами, алгоритмическое обеспечение – алгоритмы систем видеоанализа, разработанные для тепловизоров.

Тепловизоры на периметре очень хороши. Они работают как днем, так и ночью без освещения. Работают на довольно приличные расстояния: 100, 300 и даже 1000 м – это вполне нормальные расстояния для одного тепловизора, чтобы надежно работать совместно с системой видеоанализа. Малое количество факторов, оказывающих негативное воздействие на качество видеоанализа (например, практически незаметное влияние шевеления листвы в поле зрения тепловизора) плюс высококонтрастное изображение выгодно позиционируют тепловизоры как первоочередное средство в системе видеонаблюдения при защите периметра.

Будущее тепловизоров

Совершенно очевидно, что тепловизоры еще только в начале своего пути на рынок видеонаблюдения. Но уже сейчас их использование позволяет создавать технически и экономически эффективные системы. С течением времени применение тепловизоров станет еще более экономически эффективным, и тогда они уже прочно займут свою нишу в спектре средств безопасности, потеснив видеокамеры и, думаю, еще какие-нибудь технические средства безопасности.

Опубликовано: Журнал «Системы безопасности» #1, 2014
Посещений: 12171

Автор Карнеев Д. В.Менеджер по тепловизионным системам безопасности ОАО «ПЕРГАМ-Инжиниринг» Всего статей:  12

В рубрику «Видеонаблюдение (CCTV)» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Применение тепловизоров — АО «Евромикс»

Версия для печати

Любая человеческая деятельность, в особенности производственная, связанна с получением, преобразованием, передачей, хранением и потреблением энергии. Любой из этих процессов связан с рассеиванием энергии в окружающую среду, а значит температура любых объектов характеризует их состояние и функционирование.

Принцип тепловизионной диагностики состоит в сравнении эталонного и анализируемого полей температуры. Аномалии температуры служат индикаторами дефектов, а величина температурных сигналов и их поведение во времени лежат в основе оценок параметров объектов.

Общую картину применения тепловизоров дает приведенная ниже таблица.



Область применения тепловизоров	Объекты контроля	Обнаруживаемые дефекты или контролируемые процессы
Энергетика	Электрические подстанции, линии электропередач, теплотрассы, тепломеханическое оборудование, парораспределительные сети, пруды-гидроохладители, дымовые трубы, статоры турбогенераторов, щетки электромашин, склады сыпучих материалов, электролизные ванны	Ухудшение электро- и теплоизоляции, ослабление механического контакта, засорение теплообменника, трещины в трубах, короткие замыкания, пробой изолятора, износ токоведущих частей, места самовозгорания сыпучих материалов
Машиностроение, металлургия, производство конструкционных материалов	Печи металлургические, ковши для разливки металла, горячий прокат, шины, древесностружечные плиты, композиционные материалы, сварные соединения, паяные соединения, клееные соединения, трубы, машины и механизмы, бойлеры, теплообменники, батареи коксовых печей и сборников газа, трубопроводы, агломераторы, изложницы, валки, кауперы	Утолщение, трещины и отсутствие футеровки, краевые расслоения, непровары, непроклеи, непропаи, нарушения целостности, отрыв матрицы, утончение стенок, коррозионный износ, дефекты сборки, посторонние примеси, износ механических частей, засорение труб, утечка воды или пара
Производство бумаги	Бумажная лента	Места аномальной влажности
Электронная техника	Полупроводниковые приборы, интегральные микросхемы, печатные платы, узлы и блоки электронной аппаратуры, резисторы, конденсаторы, трансформаторы	Однородность полупроводника, непровары, непропаи, непроклеи, дефекты р-n перехода, изменение номинала, короткие замыкания, обрывы, некачественный монтаж, загрязнения, подтравливание проводников, неверное размещение элементов, токовые утечки, неудачный дизайн
Автомобилестроение	Кузов, стекла, система обогрева, шины	Трещины в стеклах, утечки тепла, отслоение корда от резины
Строительство	Стеновые панели, крыши зданий, дымовые трубы	Дефекты стыка панелей, трещины, ухудшение теплоизолирующих свойств, участки инфильтрации воды, обрыв арматуры, утерянные трубы, участки более позднего ремонта
ИК аэрофотосъемка	Элементы земного ландшафта, подземные теплотрассы, ледники, участки геотермальной деятельности, лес и водные бассейны, фауна, служба спасения людей, геология, сельхозпосевы	Тепловое загрязнение водного и воздушного бассейна, очаги пожаров, трещины в ледовом покрове, полезные ископаемые, тектонические изменения, утечки тепла, болезни растений, степень созревания культур
Авиакосмическая и военная техника	Бортовое радиооборудование, винты пропеллеров, панели ракет и самолетов, теплозащитная обшивка, система самонаведения на цель, аэродромные покрытия, системы оповещения о раннем запуске ракет, тепловая разведка	Дефекты тепло- и электрооборудования, трещины, некачественное литье, дефекты сплошности, места инфильтрации воды, ледяные пробки, обнаружение живой силы и техники противника ночью, выхлопные факелы ракет
Железнодорожный транспорт и метрополитен	Буксы, тиристоры, вагоны-холодильники, энергохозяйство	Перегревы, утечки тепло- и электроэнергии, дефекты теплоизоляции
Нефтехимия	Энергохозяйство, трубопроводы, цистерны, химические реакторы	Утечки тепло- и электроэнергии, утечки газов и нефти, контроль уровня жидкости в резервуарах, дефекты теплоизоляции, утончение стенок
Искусство	Настенная живопись, картины, кинематография	Структура и дефекты фресок, исправление первоначального замысла (краски, глины, конструкции), создание специальных визуальных эффектов
Медицина	Гастроэнтерология, онкология, нейрохирургия, педиатрия, дерматология, ортопедия, ревматология, травматология, ЛОР-патология, пульмонология, ангиология, эндокринология, психология и психиатрия	Воспалительные процессы, локальные опухоли, нарушения кровообращения, процессы заживления ран, сверхчувствительное восприятие, травмы, психические процессы
Прочие области	Аэродинамика, криминалистика, таможня	Разогрев обшивки летательных аппаратов, обнаружение трупов, стреляных гильз, автомобилей, детектор лжи, обнаружение тайников

  Из приведенной выше таблицы видно, что применение тепловизоров возможно практически в любой производственной и не только деятельности человека. Применение тепловизоров абсолютно безопасно и дает практически готовый анализ состояния оборудования и пр. уже на момент проведения инфракрасной диагностики.

Тепловизор, его использование в системах видеонаблюдения

Главная – Статьи – Тепловизоры – Тепловизор, его использование в системах видеонаблюдения

Популярность тепловизионных приборов возрастает с каждым годом. Мощные тактические модели с успехом используются для проведения спортивных соревнований (пейнтбол и т.п.), военных учений. Любительские модели, на порядок попроще, незаменимы для активного отдыха (охота). Однако о том, что тепловизор способен выступать важной частью системы видеонаблюдения и охраны объекта, знают далеко не все. Оборудование нельзя отнести к разряду доступных по цене, а в полезной информации о нем существует масса пробелов. Мы попытаемся заполнить основные из них.

Тепловидение: основы физического процесса

Видимый свет, исходящий от источников искусственного освещения (лампы, прожектора), как и тепловое излучение (открытый огонь) являются составляющими электромагнитного спектра. Этот нехитрый принцип лег в основу работы тепловизионной камеры.

Положение и тип лучей света определяются чувствительными элементами матрицы (или особым детектором), а затем наступает волшебное превращение:

• информация обрабатывается за доли секунды;
• полученные данные преобразуются в электрический сигнал;
• сигнал поступает на процессор для дальнейшей трансформации и вывода на экран.

Разница между тепловизионной и видеотехникой

В отличие от стандартной видеокамеры, фиксирующей изображение за счет отражения световых лучей, тепловизору удается уловить собственное излучение, испускаемое самим объектом.

Другими словами, камера способна одинаково четко транслировать картинку, где воспроизведены одушевленные, неодушевленные предметы и объекты с повышенной температурой. Тепловизионное устройство работает по-другому:

• чем больше длина излучаемой волны света, тем четче окажется изображение;
• предметы с небольшой длиной тепловой волны будут еле видны, а их контуры получатся расплывчатыми, нечеткими.

Тепловизор «умеет» функционировать в инфракрасном (ИК) диапазоне, недоступном для типовых видеокамер. В этом и заключается его главное преимущество, поскольку наблюдение в темное время суток выходит более эффективным, а необходимость в дополнительном освещении объекта и прилегающей к нему площадки отпадает.

На заметку: Учтите, что чуткость улавливания сигналов зависит от расстояния между источником теплового излучения и детектором. Поэтому при проектировании систем видеонаблюдения необходимо правильно рассчитать возможности оборудования, и суметь грамотно распорядиться им.

Охват спектра, или широта рабочего диапазона

Зона инфракрасного излучения на общей шкале занимает участок в пределах 700…1000 нанометров (нм). Диапазон достаточно широк, поэтому его разбивают на несколько отрезков, приведенных в таблице 1:

Таблица 1 – Перечень и границы ИК поддиапазонов

Название	Длина волны, нм
Дальний	15…1000
Длинный	8…15
Средний	3…8
Короткий	1,4…3
Ближний	0,75…1,4

Как показывает практика видеонаблюдения, средний и длинный поддиапазоны используются чаще остальных. С чем это связано?

Большинство предметов, окружающих нас, имеют температуру выше -273°. Обычно их показатели приближены к температурным показателям окружающей среды, т.е. попадают на средний и длинный участки диапазона. Для примера: тело здорового человека с температурой 36,6° фиксируется на частоте в 10 нм, а в общей сложности подпадает в рамки 8…12 нм.

На диапазон работы тепловизионной техники огромное влияние оказывают окна прозрачности. Это особые зоны спектра, где происходит наиболее незначительное поглощение теплового излучения. Поэтому производители оборудования разрабатывают матрицы с высокой чувствительностью в этих участках.

Типы матриц, роль охлаждения

Тепловизионные камеры отличаются не только по техническим характеристикам, но и по другим параметрам:

• форме исполнения;
• конструктивным особенностям.

Наличие охлаждения влияет на сферу применения и стоимость устройства. Вот основные моменты:

1. Неохлаждаемые матрицы имеют компактные габариты, внешне схожи со стандартной камерой уличного наблюдения. Их укомплектовывают защитным кожухом, а ценовая категория вполне доступна. Минус – сниженная чувствительность, по сравнению с охлаждаемым вариантом.
2. Наличие охлаждения для матрицы позволяет расширить ее функционал, однако повышает стоимость техники. Корпус такой камеры герметично запаян, внутри создается вакуум и размещают криогенную установку. Высокая чувствительность позволяет регистрировать даже единичные фотоны. Радиус обнаружения человеческого присутствия достигает 2-5 км. Такие приборы применяют для организации видеонаблюдения за важными стратегическими объектами, имеющими большую площадь (акватория морского порта и др.).

К минусам охлаждаемых тепловизоров относят потребность в регулярном техническом обслуживании и ограниченность срока службы.

Это важно: для большинства современных систем видеонаблюдения и охраны объектов достаточно приобрести камеру с неохлаждаемой матрицей. Она успешно справится с поставленными задачами.

Чувствительность к температурным колебаниям

Показатели чувствительности тепловизора определяют эффективность его работы. Говоря простым языком, это различие между температурой фона и объекта, позволяющее точно обрисовать контуры последнего. Параметр измеряют в милликельвинах, он составляет сотые доли градуса.

Расшифровать заводские обозначения устройства достаточно просто: значение в 30 мК означает, что температурное разрешение составляет 0,03 °С. Таким должно быть различие между подвижным объектом и фоном, чтобы тепловизионный прибор смог зафиксировать картинку и передать на экран.

Полезно знать: показатели чувствительности к температурным изменения будут неодинаковы на различных участках диапазона. Поэтому на этапе проектирования системы учитывают все факторы в совокупности, а не отдельные характеристики камеры.

Калибровка матриц

Простейшие тепловизионные камеры работают по принципу фиксации разницы в температурах. Усовершенствованные модели последних поколений способны определять температурные показатели благодаря специальной калибровке матриц. Другими словами, передовая система видеонаблюдения позволяет:

• вести постоянный контроль за объектом, где необходимо соблюдение заданного температурного режима;
• вовремя сигнализировать о возникающих отклонениях;
• принимать необходимые меры безопасности.

Сфера применения такого оборудования ограничена несколькими отраслями промышленности. Возможностей некалиброванной камеры с избытком хватает, чтобы:

• предотвратить несанкционированное проникновение на охраняемую территорию;
• зафиксировать факты проникновения;
• своевременно среагировать на непрошеное вторжение.

Разрешающая способность матриц

Стандартная видеокамера для наружного или внутреннего наблюдения имеет разрешение в 2-6 мегапикселей. В отличие от нее, распространенным значением для матрицы тепловизора является 320х240 dpi (максимум составляет 1280х1024, что значительно повышает стоимость устройств). Этих значений вполне достаточно для выполнения поставленных задач и организации эффективного наблюдения.

Виды и характеристики объективов

По своему внешнему виду обычные видеокамеры и тепловизоры схожи. Разницу можно заметить только при детальном рассмотрении объектива, она заключается в степени прозрачности линзы.

В обычной камере стекло или пластик позволяют увидеть содержимое тубуса. Для тепловизионных устройств эти материалы не подходят, поскольку они не пропускают тепловое излучение. Линзы для них делают из германия. Встроенная конструкция с надежной фиксацией облегчает проектирование системы. Необходимость в дополнительных настройках или сборке тепловизионной камеры отсутствует.

Основные задачи в сфере видеонаблюдения

Современные тепловизоры, применяемые при создании систем охраны и наблюдения, позволяют решить широкий ряд задач. Вот основные из них:

• Выявление объектов при отсутствии естественного, центрального или местного освещения. Аппаратура работает в полной темноте, позволяя установить скрытое наблюдение и сэкономить на установке фонарей.
• Расширенный охват площади, включая дальние и ближние подступы. Подконтрольное расстояние достигает 2-5 км, что недоступно для обычных камер. Рельеф местности не имеет значения.
• Высокая эффективность в сложных метеорологических условиях. Изображение, полученное от обычной линзы, искажается при сильном снегопаде или тумане. Тепловизору не страшны такие помехи.
• Успешное противостояние саботажу со стороны злоумышленников. Зная принципы работы камер, постороннему человеку несложно вывести их из строя («ослепить», фокусировав на линзе пучок яркого света). Засветить тепловизионные приборы невозможно.

Альтернативой тепловизорам в отдельных ситуациях могут выступать радиолокаторы. Однако они способны только фиксировать сигнал, не формируя визуального представления об объекте.

Это важно: высокая стоимость тепловизионной техники способна отпугнуть самых прогрессивных руководителей, заботящихся о безопасности своей фирмы или предприятия. Однако попробуйте просчитать экономию на:

• установке наружного и внутреннего освещения в темное время суток;
• оплате монтажных работ;
• счетах с огромными суммами за потребляемое электричество.

Итог однозначно кажется в пользу тепловизионных камер.

Ограничения в практическом применении оборудования

Эксперты отмечают некоторые особенности, накладывающие ряд ограничений на использование тепловизионных камер. Вот основные моменты:

• Специфическая идентификация цели (на экране видны только контурные очертания объекта, а не полноценное объемное изображение в деталях).
• «Слепота» при наличии преграды между объектом и камерой.
• «Растворяющиеся» на окружающем фоне цели, если их температурные показатели совпадают (в жаркий солнечный полдень можно запросто «пропустить» объект).

Интересный факт: тепловизионная камера не способна улавливать тепловые сигналы сквозь толщу воды или стекла. Однако на практике такая особенность вряд ли окажется полезной.

Перечисленные особенности накладывают характерный отпечаток на практическое применение тепловизоров. Предоставить 100%-ные результаты они не способны, поскольку многое зависит от условий окружающей среды. Но в сочетании со стандартными видеокамерами эффективность системы видеонаблюдения повышается в 2-5 раз.

Критерий Джонсона: понятие и значение

Тепловизионные устройства производят специфическую фиксацию объекта, но полная его идентификация невозможна. На практике это означает следующее:

• проникшего на охраняемый периметр злоумышленника легко засечь;
• участки открытого тела будут на экране ярче, а прикрытые одеждой –бледнее;
• опознать его для составления фоторобота и дальнейших поисков, заметить отличительные приметы не удастся. Но такие задачи сможет выполнить обычная камера.

Для оценки эффективности работы тепловизионной камеры используют специальный параметр, известный как критерий Джонсона. Основные показатели приведены в таблице 2:

Таблица 2 – Перечень основных задач для тепловизоров и их решение

Задача	Наблюдение в пределах видимости	Данные о тепловом излучении	Число пикселей по наименьшему размеру проекции объекта (при условии благоприятных метеоусловий, с вероятностью в 50%)
Выявление	Определяется тип (транспортное средство, человек)	Объект появляется в кадре	2
Распознавание	Производится различие характерных примет (цвет и вид одежды, цвет волос, стрижка, пол, возрастная категория)	Определяется тип цели	6
Идентифицирование	Устанавливается личность	Выявляются основные приметы	12

Если необходимо повысить степень вероятности обнаружения объекта, среднестатистические данные умножают на коэффициент пересчета. Расчеты условны, но они повышают точность прогнозирования работы тепловизионного устройства.

Влияние метеорологической обстановки

Четких критериев пересчета, со скидкой на изменения погодных условий, не разработано. Однако пользователи однозначно отмечают снижение четкости, уменьшение результативности работы тепловизоров во время сильного тумана или обильного снегопада.

В качестве примера приведем следующую ситуацию: для выявления цели с вероятностью в 95% разрешение объектива должно составлять минимум 10 пикселей (против средних 2 из табл 2), а для идентификации – 60 пикселей. Максимальное расстояние от изучаемого объекта до линзы сокращается в 2,5-5 раз. Другими словами, чтобы обнаружить человека в радиусе 300 метров, потребуется 60-миллиметровый объектив.

Полезные рекомендации для удачного внедрения в систему видеонаблюдения

При разработке и реализации проектов по созданию и обустройству систем слежения, охраны и видеонаблюдения возникает ряд вопросов. Большинство из них связано с недостаточно глубокими знаниями характеристик и особенностей уникальной техники. Мы собрали ценные советы, способствующие успешной реализации таких проектов:

1. Точная формулировка задач. Поможет грамотно определить реальные возможности, облегчит подбор параметров устройств. Не забывайте о разнице, существующей между стандартной видеокамерой и тепловизором.
2. Применение корректировок. Они необходимы для точности расчета критерия Джонсона. Сложные погодные условия – явление нередкое для нашего климатического пояса. Необходимо предусмотреть это на этапе проектирования, спланировав размещение дополнительных приборов.
3. Использование непосредственно по прямому назначению. Тепловизионная камера – это уникальное оборудование, а не банальное средство экономии средств за счет отсутствующего освещения. В отличие от типовых камер, оператору нет нужды постоянно наблюдать за экраном. Помните, что первостепенной задачей тепловизионной техники выступает передача сигнала о появлении незнакомых объектов. А дальше дело за срабатывающими датчиками движения.
4. Учет возможных ограничений в работе. Увы, некоторые объекты способны удачно маскироваться, и тепловизору не удастся их распознать. Внесите также поправку на летнее время, когда шкала термометра днем на солнце переваливает за отметку в 35°.
5. Совмещение видео-  и тепловизионных камер. Дает наилучшие результаты. Тепловая фиксация позволяет обнаружить цель на дальних подступах, и сигнализировать об этом. Стандартный объектив на подвижном штативе позволит распознать и точно идентифицировать объект в пределах видимости, а затем принять необходимые меры по обеспечению безопасности.

В дополнение к этому профессионалы рекомендуют:

• поэтапно определить точки установки тепловизоров;
• подобрать оптимальные углы обзора для каждого из них;
• тщательно просчитать дальность действия.

Помните: чем меньше расстояние фокуса, тем больше угол обзора, и наоборот.

Заключение

Сегодня тепловизоры относят к уникальным устройствам, не имеющим аналогов. Благодаря своей способности улавливать тепловое излучение в полной темноте, при отсутствии каких-либо источников освещения, они могут с успехом применяться в системах слежения и видеонаблюдения. В сочетании с обычными видеокамерами эффективность распознавания и идентификации будет на порядок выше. При этом становятся шире условия их эксплуатации.

Тепловизионная техника будет незаменима в сложных погодных условиях, когда стеклянный объектив залеплен снегом, покрыт конденсатом, образовавшимся при тумане, или каплями дождя. Также она показывает прекрасные результаты при охране и контроле больших площадей, протяженностью в несколько километров. Снижение стоимости тепловизионного оборудования, расширение их функционала делает возможным использование приборов для обеспечения безопасности коммерческих объектов и частной собственности.

C новыми моделями тепловизоров PULSAR можно ознакомиться и сделать осознанный выбор здесь.

Применение тепловизоров. Области применения охранных тепловизоров FLIR H-series

Применение тепловизоров

Главная/Применение тепловизоров

В XXI веке на смену всевозможным приборам ночного видения и системам видеонаблюдения пришли более совершенные приборы — тепловизоры. Применение тепловизоров сегодня возможно практически в любых производственных, охранных и не только деятельности человека. Применение тепловизоров для человека абсолютно безопасно, тепловизионный контроль дает готовый анализ состояния оборудования или слежения за объектами уже на момент проведения инфракрасной диагностики. Широкое применение тепловизоры (инфракрасные камеры) получили в военной индустрии для координации проведения спецопераций в темное время суток. Многие такие тепловизоры могут устанавливаться на самолеты-разведчики, для оценки количества силы противника и ее месторасположения на участке боевых действий, тепловизоры H-series относятся к серии портативных охранных тепловизоров. В первую очередь тепловизоры серии-H предназначены для охраны правопорядка и обеспечения безопасности.

Компания FLIR Systems — сегодня является лучшим мировым разработчиком тепловизоров и тепловизионных систем для использования в сфере обеспечения правопорядка. Единственным официальным поставщиков тепловизоров на территории РФ и стран СНГ является компания ОАО Пергам-Инжиниринг, будте осторожны, не приобретайте оборудование у серых дилеров. Компания проводит сертификацию тепловизоров, а также обучение специалистов по работе с тепловизионными камерами. Компания Пергам предлагает Вашему вниманию серию тепловизоров для охраны правопорядка на земле, воде или в воздухе. В зависимости от поставленных задач и уровня финансирования предлагаются различные модели инфракрасных камер.

Тепловизоры H-series подразделяются на портативные тепловизоры для обеспечения безопасности и охраны правопорядка и тепловизионные камеры для морских приложений. Камеры серии H это портативные ударопрочные тепловизоры. Они формируют четкое инфракрасное изображение в ночное время и в сложных погодных условиях. Благодаря тепловизорам серии H специалисты по обеспечению безопасности и сотрудники служб охраны правопорядка могут разглядеть нарушителя даже в полной темноте, сквозь густой дым или туман и заросли кустарника или листву деревьев. От всевидящего ока тепловизоров H-series спрятаться невозможно. Тепловизионные системы можно использовать для наблюдения за территорией и границами частных владений, коммерческих участков и коммунальных сооружений. Морские тепловизоры HM-Series — это портативные ударостойкие тепловизионные камеры. Камера этой серии резко увеличит Вашу ситуативную ориентацию. HM-Series можно использовать на борту любого судна. Яхты, коммерческие суда, крупные и мелкие буксиры, вспомогательные, полицейские и патрульные суда, все они только выиграют от применения тепловизоров. Предлагаемые тепловизионные камеры соответствуют всем требованиям для использования на яхтах, коммерческих, вспомогательных, рыболовных кораблях, круизных лайнерах и других типах судов. Тепловизор это достойное оборудование для любого судна. Камеры HM-Series – доступное по цене решение. В настоящее время, любой желающий может купить тепловизор. Цена тепловизора – уже не камень преткновения. Больше нет необходимости использовать менее эффективные технологии ночного видения.

С падением цен на тепловизоры быстро расширяется и область применения тепловизоров. В разделе видео-галерея Вы можете посмотреть ночные видеозаписи противодиверсионных учений. Замаскированные в лесной чаще диверсанты выглядят на экране тепловизора яркими и четкими контурами. Но обнаружение замаскированного противника – не единственная специальность тепловизоров. Например, на стоянке автотранспорта сразу виден только что подъехавший автомобиль. На дороге отчетливо светятся гусеничные следы от недавно проехавших танков. Или другие нарушения почвы – например, от установки мин. Гоняются за тепловизионными камерами и охотники – приближающаяся добыча видна издалека, что дает достаточно времени для подготовки к стрельбе. Камеры H-seies можно причислить и к тепловизорам для охоты.

Отдельно стоит отметить — цена тепловизоров охранного назначения сравнительно невелика. Стоимость этих измерительных приборов привлекает к ним внимание все большего числа покупателей. Охранные тепловизоры не только сравнительно недороги, но и доступны в обслуживании. Это обусловлено отсутствием нужды в измерении температуры объекта, у охранных тепловизоров таковой нет, требования к ним немного отличаются от тех, что предъявляются к измерительным тепловизионным приборам. Основной функцией охранного тепловизора является создание теплового изображения злоумышленника, проникшего на территорию объекта, при этом важную роль играет не только четкость изображения, которая очень сильно влияет на устойчивость к формированию ложных тревог, но и расстояние, на котором может быть обнаружен нарушитель. Рабочий диапазон температур тепловизора при этом должен быть минимален, также усиливая устойчивость к ложным срабатываниям прибора.

В системах охранного видеонаблюдения часто используются охранные камеры в связке с тепловизором на неохлаждаемых детекторах по сравнению с кремниевым микроболометром их изображение стабильно качественно, а оборудование в разы чувствительнее и менее капризно в неблагоприятных погодных условиях, например, в условиях российской морозной зимы. Все это служит серьезным критерием выбора в пользу микроболометров и тепловизоров на их основе для непрерывного слежения за объектом в любых погодных условиях и темное время суток.

Сферы применения тепловизоров — Теплонадзор

Тепловизоры нашли применение во множестве отраслей. Ни один другой прибор неразрушающего контроля не имеет столько возможностей к применению. Это стало возможным с одной стороны потому, что инфракрасное излучение окружает нас постоянно и несет много информации для обнаружения объектов и их диагностики. С другой стороны универсальность тепловизоров связана с их основными преимуществами: дистанционное измерение на достаточных расстояниях, мобильность, работа в реальном времени. Ниже я постарался перечислить основные направления применения тепловизоров. Очевидно, что даже этот большой список является неполным. Для тепловизоров постоянно находятся новые применения, о них вы сможете почитать на страницах сайта Teplonadzor.ru.

Строительное тепловидение

Обнаружение дефектов теплозащиты, измерение теплозащитных свойств конструкций, обнаружение щелей и трещин с фильтрацией воздуха, локализация участков с повышенными теплопотеями, обнаружение протечек и нарушения гидроизоляции, обнаружение отслаивающихся покрытий и отделки, контроль установки окон и теплоизоляции откосов, обнаружение дефектов кровли, температурный контроль при укладке асфальта.

Тепловизионный контроль систем теплоснабжения

Оперативный тепловизионный контроль работы отопительных приборов, выявление засорения и завоздушивания радиаторов, трассировка скрытых в стяжке труб и теплых полов, поиск утечек из скрытых коммуникаций и поиск утечек из теплых полов, контроль теплоизоляции трубопроводов, обследование оборудования индивидуальных тепловых пунктов и мини-котельных.

Инфракрасный контроль электрооборудования

Тепловизионный контроль высоковольтного и низковольтного оборудования под рабочим напряжением. Обнаружение дефектов контактных соединений РУ и ВЛ. С помощью тепловизора обследуют изоляторы, вводы, силовые трансформаторы, системы охлаждения, вентильные разрядники, ограничители перенапряжения, трансформаторы тока, конденсаторы связи, ВЧ-заградители, генераторы, масляные и воздушные выключатели, разъединители, трансформаторы напряжения, силовые кабельные линии, подвесные фарфоровые изоляторы и воздушные линии электропередачи.

Тепловизор в энергетике

Тепловизионное обследование дымовых труб и газоходов. Контроль теплоизоляции оборудования, паспортизация теплоизоляции котлов, обследование теплозащиты паропроводов и трубопроводов. Тепловизионное обследование поверхностей нагрева котельных агрегатов, обнаружение засорения теплообменников, диагностика теплозащиты резервуаров, контроль уровня жидкости в резервуарах, обнаружение мест присосов воздуха.

Тепловизор в нефтегазовом комплексе

Мониторинг состояния технологического оборудования, тепловизионная диагностика электрооборудования и тепломеханического оборудования, предотвращение пожаров, контроль уровня жидкостей в цистернах и резервуарах, обнаружение утечек из газопроводов и технологического оборудования, тепловизионный контроль состояния теплоизоляции оборудования и магистральных трубопроводов, обнаружение зон с повышенными теплопотерями.

Тепловизор в металлургической промышленности

Контроль температурных режимов доменных печей и прокатных станов, тепловизионная диагностика футеровки и теплоизоляции печей, миксеров, ковшей, цистерн для расплавленного металла, контроль температурных режимов в технологическом процессе.

Тепловизор в электронике и IT

Тепловизионный бесконтактный контроль температурного режима микросхем, печатных плат, узлов и блоков электронной аппаратуры, серверов, источников питания, серверных шкафов, датацентров. Поиск дефектов, перегревов компонентов, оценка эффективности систем охлаждения и вентиляции. Оптимизация дизайна систем охлаждения процессоров, в том числе при экстремальном разгоне.

Тепловизор в автомобильной промышленности

Контроль уплотнений и работы систем обогрева. Проектирование климатических систем автомобиля. Контроль теплообменных процессов в радиаторах, двигателях и выхлопных системах. Разработка и проверка дисковых тормозов. Контроль отслоения резины от корда. Мониторинг покрышек в автоспорте. Измерение температур в воздушной подушке. Контроль температурных режимов сварки.

Тепловизор в судостроении

Контроль дизельных установок, паровых котлов, реакторов, систем охлаждения, резервуаров. Проверка электрооборудования на борту судна. Следует также упомянуть об использовании инфракрасной аппаратуры для предупреждения столкновений кораблей в море при их движении ночью.

Тепловизор в авиакосмической отрасли

Дефектоскопия лопастей винтов. Диагностика панелей ракет и самолетов, нахождение трещин, некачественного литья, дефектов сплошности, ледяных пробок. Тепловизионный контроль состояния теплозащиты корпусов и оборудования. Авиасъемка и космическая съемка тепловизором земного ландшафта, магистралей и теплотрасс, наблюдение за ледниками, участками геотермальной деятельности, лесами и водными пространствами, фауной, сельхозпосевами.

Тепловизор в железнодорожном транспорте и метрополитене

Наблюдение за буксами, контроль подшипников, редукторов, компрессоров. Проверка систем смазки, топливоподогревателей, дизелей. Тепловизионный контроль эскалаторного хозяйства метрополитена. Тепловизионная диагностика электрооборудования, тяговых двигателей, электродвигателей, контактных соединений, диодов, реле, резисторов. Тепловизионный контроль теплозащиты и холодильного оборудования вагонов-холодильников. Диагностика теплообменников, систем охлаждения и вентиляции.

Тепловизоры для военных целей

Тепловая разведка, обнаружение живой силы и техники. Тепловизионные системы слежения за целью и наведения на цель, системы оповещения о раннем запуске ракет. Тепловизионные прицелы и ночное видение. Охрана объектов. Поиск мин на минных полях. Вождение транспортных средств в ночное время. Поиск раненых и пострадавших в результате военных действий.

Тепловизор для охраны и безопасности

Охрана периметра, пограничное патрулирование, скрытое тепловизионное наблюдение. Таможенный досмотр. Эпидемиологический контроль на пропускных пунктах (выделение из толпы лиц потенциально инфицированных вирусом гриппа).

Тепловизор в противопожарной охране

Тепловизоры могут интегрироваться в системы охранно-пожарной сигнализации, в том числе для наблюдения за лесными пожарами. Портативные тепловизоры используют бойцы противопожарной службы и других специализированных подразделений для поиска очагов возгорания, ориентирования в задымленных помещениях, поиска пострадавших.

Тепловизоры для охоты

Одно из самых распространенных бытовых применений — тепловизор для охоты. Наблюдательные тепловизоры применяются охотниками для наблюдения в полной темноте. Также применяются тепловизионные прицелы.

Тепловизор в пищевой промышленности

Контроль температуры продуктов и температуры в технологическом процессе. Диагностика холодильных камер, печей, резервуаров и другого оборудования. Контроль процессов приготовления пищевых продуктов. тепловизионный контроль режимов хранения, диагностика низкотемпературных складов.

Тепловизоры в медицине

Инфракрасная термография применяется в различных направлениях медицины для неинвазивной диагностики заболеваний на ранних стадиях. Мониторинг воспалительных процессов, локальных опухолей, нарушения кровообращения, процессов заживления ран, травм. Тепловизоры применяются для контроля пассажиропотока на наличие лиц с повышенной температурой тела, с целью предотвращения распространения опасных заболеваний. Тепловизор в ветеринарии применяется для обследования лошадей.

Тепловизор и искусство

Наблюдение за состоянием настенной живописи, картинами, кинематографической продукцией. Обнаружение отслоений и дефектов в структуре фресок. Инфракрасные приборы применяются в живописи для раскрытия оригиналов, скрытых более поздними записями.

Тепловизор в криминалистике

Тепловизоры применяют для отличий от подделок подлинных документов и драгоценных камней, а также для прочтения стертых мест в тексте. Тепловизор помогает найти скрытые закладки, тайники, сейфы в стенах.

Тепловизор в сельском хозяйстве

Обнаружение мест самовозгорания сыпучих материалов на складах. Обнаружение и локализация очагов гниения в когатах. Оценка эффективности орошения сельскохозяйственных полей. Контроль созревания сельскохозяйственных культур.

[message_box title=»Знаете больше?» color=»yellow»]Если у вас есть опыт решения интересных и нестандартных задач с помощью тепловизора, и вы готовы поделиться своими знаниями с читателями сайта Teplonadzor.ru, напишите мне об этом через форму обратной связи →[/message_box]

ОБЛАСТИ ПРИМЕНЕНИЯ ТЕПЛОВИЗИОННОЙ ТЕХНИКИ

Стремительное развитие техники привело к тому, что тепловизионное изображение все шире используется во всех сферах жизни и уже невозможно представить многие направления человеческой деятельности, где можно эффективно делать без терм.

К наиболее важным направлениям применения тепловидения можно отнести следующие области:

Пограничная служба

Стационарные и переносные тепловизионные установки используются для выявления признаков нарушения границы, поиска и задержания нарушителей в ночное и дневное время .

Поисково-спасательные работы

Спасатели и спасатели используют тепловизоры для поиска пострадавших во время катастроф. Часто тепловизоры используются в поисково-спасательных работах, когда поиск приходится проводить в ночное время. Благодаря способности тепловизоров «видеть» сквозь дым они также широко используются для поиска и ориентирования в условиях густой задымленности.

Безопасность и правоохранительные органы

Тепловизионные камеры помогают обнаруживать преступников в кромешной тьме, не привлекая внимания и не требуя дополнительного освещения, что позволяет выиграть драгоценное время до прибытия группы правоохранителей.

Бесконтактный контроль

Тепловидение — один из методов бесконтактного контроля, при котором параметры и качество продукции можно оценить без непосредственного физического контакта.
Тепловизоры чаще всего используются в промышленности, где физический контакт может привести к травме, смерти или повреждению оборудования.
Например, управление электрическими сетями и оборудованием использует тепловизионные камеры для проверки температуры электрических компонентов, которые при повреждении начинают выделять много тепла и становятся хорошо видимыми с помощью тепловизионной камеры. Контроль уровня жидкости в больших закрытых объемах (резервуары, цистерны) можно производить, не заглядывая в резервуар. Жидкость и газ имеют разные параметры теплопроводности и поэтому уровень жидкости внутри бака виден и легко отличим от пустого объема при осмотре тепловизором снаружи.

Строительная инспекция

В строительстве и энергоаудитах тепловизоры получили широкое применение благодаря их способности видеть малейшие перепады температур. Температура внутри здания всегда должна оставаться в рамках заданного комфортного диапазона, а для этого не должно быть утечек тепла и «мостиков холода». Для нахождения такого участка в здании используются тепловизионные камеры.

Медицинский

При некоторых заболеваниях вследствие воспалительного процесса повышается температура отдельных органов тела. Для обнаружения проблемы в качестве основного средства обследования можно использовать очень чувствительную тепловизионную камеру, однако для постановки правильного диагноза данные тепловизора должны быть подтверждены другими стандартными средствами.
Тепловизоры часто используются во время эпидемий для выявления потенциально инфицированных лиц. В общественных местах стационарные и переносные тепловизионные камеры с функцией контроля ЭЛТ помогают обнаружить в толпе человека с лихорадкой и поместить его в карантин.

Охота и охрана диких животных

Использование тепловизоров широко распространено в мире охоты. Тепловизоры значительно облегчают поиск и идентификацию животных днем ​​или ночью. Следует отметить, что законодательство в этой области во всех странах разное, поэтому существуют различные ограничения и предписания, регламентирующие применение тепловизионных приборов, используемых на охоте. В странах, где охотникам разрешено использовать на охоте тепловизионные прицелы и корректировщики, они стали неотъемлемой частью охотничьего снаряжения. Тепловизионные камеры помогают эффективно определить пол животного и принять решение о съемке.

Борьба с вредителями и популяциями приобрела особую актуальность в свете недавнего распространения болезней диких животных (например, африканской чумы свиней). Некоторые болезни опасны для домашних животных и могут потребовать уничтожения всего поголовья. Чтобы избежать этого, в некоторых регионах необходимо сократить количество животных, способных переносить вирус, — это называется контролем популяции. С другой стороны, вредители рассматриваются как виды, которые наносят значительный ущерб сельскохозяйственным культурам, и не считаются редкими или находящимися под угрозой исчезновения, но их количество также необходимо контролировать.

До того, как появились тепловизоры, количество животных в регионе оценивали с помощью неточных методов. Появление тепловизионных камер с функциями фото- и видеосъемки сделало возможной запись, а затем и точный подсчет фактического количества, что делает оценку и отчетность более точной.

Безопасность на транспорте

Тепловизионная технология может использоваться на транспорте в качестве одной из пассивных систем безопасности, указывающей на опасность в условиях плохой или плохой видимости (например, туман, дождь, снег). Камера крепится снаружи автомобиля и показывает водителю дорожную ситуацию, указывая на опасные объекты, когда они находятся в поле зрения.

Области применения термографии | InfraTec

Компания InfraTec предлагает более 30 моделей инфракрасных камер для всех областей применения тепловидения.
Найдите подходящую инфракрасную камеру в областях применения, перечисленных ниже.

InfraTec также расширяет свой опыт в области термографии, участвуя в различных исследовательских проектах. Нашими партнерами являются как национальные, так и международные научные учреждения и компании из самых разных отраслей.

Области применения

Промышленность

Заявления наших клиентов

Volkswagen Sachsen GmbH

В повседневном бизнесе приятно иметь надежных партнеров. Вот уже более 14 лет компании InfraTec Dresden и Volkswagen Sachsen GmbH связывает стабильное и очень успешное партнерство с обеих сторон, в рамках которого проекты успешно реализуются с ориентацией на клиента и вниманием к деталям. От имени Quality Assurance Joining Technology мы хотели бы поздравить вас с 30-летием вашей компании и желаем вам всего наилучшего, чтобы добиться дальнейших успехов с мужеством, дальновидностью, видением и здоровьем.

Ральф Альбрехт, руководитель отдела обеспечения качества, Кузовной цех по технологии соединений

Vorwerk SE & Co. KG

Компания Vorwerk уже несколько лет использует VarioCAM® HD 700 с программным обеспечением для анализа IRBIS® 3 при разработке наших высококачественных товары для дома — особенно Термомикс. Измерение температуры изображения в сочетании с широким спектром вариантов анализа помогает нам лучше понять и иметь возможность отображать тепловые процессы. Таким образом, мы можем сделать приготовление пищи для наших клиентов еще более удобным и оптимизировать его. Мы особенно ценим сотрудничество и профессиональный обмен с нашим партнером InfraTec. Для оптимального удовлетворения наших высоких требований к нашим разработкам и нашим продуктам в будущем мы будем и впредь полагаться на использование термографии.

Д-р Майкл Сикерт, руководитель отдела серийной поддержки Thermomix и Kobold

Bremer Institut für Messtechnik, Automatisierung und Qualitätswissenschaft (BIMAQ)

Бременский институт метрологии, автоматизации и науки о качестве (BIMAQ) имеет многолетнее интенсивное сотрудничество с InfraTec GmbH. Во множестве научных и промышленных проектов компания BIMAQ нашла надежного партнера в лице InfraTec GmbH. В частности, мощные термографические системы серии ImageIR® позволяют во всем мире по-новому взглянуть на реальное поведение потока в ветряных турбинах в физических пределах того, что может быть измерено. Благодаря этим знаниям вносится социальный вклад в защиту климата и обеспечение экологически чистой энергией. BIMAQ поздравляет InfraTec Gmbh с многолетним успехом и 30-летней историей компании и надеется на дальнейшее успешное сотрудничество в будущем. Как бывший студент-сотрудник ИнфраТек, который смог многому научиться и заодно с первого ряда пережить 10-летие компании, я тоже от себя очень сердечно поздравляю!

Проф. д.т.н. хабил. Андреас Фишер, Бременский институт измерений, автоматизации и науки о качестве (BIMAQ)

Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik IWU

Вместе с моими коллегами я могу оглянуться на многие-многие годы конструктивного сотрудничества с InfraTec – будь то в определение температуры в станках, испытание материалов или термическое соединение. Быть успешным на рынке в течение трех десятилетий — это выдающееся достижение, говорящее о качестве. Поздравляем с юбилеем и рады узнать, что InfraTec и дальше будет надежным партнером на нашей стороне.

д.т.н. Роланд Мюллер, отдел обработки листового металла и основы, Фраунгофер IWU

Carl Zeiss SMT GmbH

InfraTec — надежный и всегда готовый поддержать партнер, когда речь идет о промышленной термографии. Будь то аппаратное или программное обеспечение, InfraTec предлагает комплексные решения для наших измерительных задач и оказывает непосредственную помощь в решении различных проблем. Учебные курсы в Дрездене очень четко передают функции и взаимодействие аппаратного и программного обеспечения. Это настоятельно рекомендуется.

Бизнес-подразделение Отдел технологии производства полупроводников

TMD Friction Holdings GmbH

Время летит так быстро! Мы хотели бы поздравить вас с юбилеем компании и воспользоваться этой возможностью, чтобы поблагодарить вас за хорошее сотрудничество в течение последних десятилетий. Мы работаем с InfraTec уже более 20 лет и, таким образом, смогли воспользоваться преимуществами непрерывного прогресса в области термографии. Будь то контроль процесса производства или разработка тормозных колодок. Сегодня, в частности, встроенная термография предоставляет нам инновационные возможности в нашей повседневной работе с NVH. С нетерпением ждем следующих новинок!

Томас Хайте, специалист по NVH, TMD Friction Holdings GmbH

Zweckverband Müllverwertung Schwandorf

Будучи оператором второго по величине завода по переработке отходов в энергию в Баварии и в конечном счете ответственным за безопасность удаления отходов во всем регионе Восточной Баварии, Для нас чрезвычайно важно использовать перспективную и, прежде всего, надежную технологию автоматического обнаружения пожара и температуры для контроля бункера для отходов, который представляет собой нашу самую большую пожарную нагрузку. Мы не пожалели о своем решении работать с InfraTec из Дрездена. Мы особенно хотели бы подчеркнуть гибкое, несложное и в любое время покладистое сотрудничество, особенно когда речь идет о планировании и устранении дефектов, поскольку это, к сожалению, скорее исключение, чем правило в деловых отношениях в настоящее время. В связи с этим мы хотели бы поздравить InfraTec с юбилеем, пожелать ей дальнейшего успешного развития бизнеса и того, чтобы философия компании, основанная на хорошем сотрудничестве с клиентами, продолжала культивироваться так же, как и раньше.

Конрад Ригер, технический директор, операционный директор завода по переработке отходов в энергию, Zweckverband Müllverwertung Schwandorf

MGGP Aero Sp. о.о.

Изменение климата и его влияние на окружающую среду Земли неоспоримы. Возникающие в результате засухи, продолжительные и суровые зимы и городские острова тепла сказываются на качестве нашей жизни, нашем здоровье и состоянии окружающей нас флоры. MGGP Aero с помощью нескольких тепловизоров InfraTec отслеживает эти изменения с воздуха, предоставляя высококачественную аэрофотосъемку польским городам, компаниям централизованного теплоснабжения, национальным паркам и лесным хозяйствам. Благодаря скорости, разрешению и надежности ImageIR® 9400, за последние 2 года мы нанесли на карту более 2500 км2, предоставив ценную информацию о температуре поверхности и ее анализе, что позволяет лицам, принимающим решения, сосредоточить свои действия в нужном месте.

Кароль Краевски, специалист по исследованиям и разработкам

Deutsche WindGuard GmbH

Как довольный клиент и партнер по проекту, Deutsche WindGuard Engineering GmbH поздравляет вашу компанию с 30-летием. Мы благодарим InfraTec за компетентную поддержку в нашей повседневной работе и отличное сотрудничество в таких исследовательских проектах, как PreciWind. В течение многих лет мы используем аппаратное и программное обеспечение InfraTec для термографической визуализации и анализа потоков. Например, в нашей аэроакустически оптимизированной большой аэродинамической трубе Бремерхафена (DWAA) две головки VarioCAM® HDx 615 сопровождают ежедневные операции по термографической визуализации потоков, в первую очередь профилей подъемной силы ветроэнергетики и авиации. Для аэродинамических измерений работающих лопастей ветряных турбин Deutsche WindGuard использует ImageIR® 8800 в сотрудничестве с BIMAQ (Бременский институт измерений и автоматизации).

Николас Балареск, Управляющий директор, Deutsche WindGuard Engineering GmbH

Посетите наши мероприятия по термографии

Выберите свою инфракрасную камеру

Выберите одну из более чем 30 моделей инфракрасных камер. Ассортимент нашей продукции включает в себя камеры начального уровня, профессиональные камеры, а также универсальные камеры, высококачественные и промышленные системы.

Обзор всех моделей инфракрасных камер

Тепловидение и его применение

Фон

С развитием новых технологий тепловидение прошло долгий путь. Раньше тепловизионные устройства были очень тяжелыми и непростыми в эксплуатации, а теперь можно иметь тепловизионное устройство размером с вашу ладонь! В результате тепловидение стало доступнее для всех!

Что такое инфракрасное излучение?

Говоря о тепловидении, первое, что приходит на ум, это инфракрасное излучение (ИК). Инфракрасная энергия имеет длину волны, начинающуюся примерно с 700 нанометров и простирающуюся примерно до 1 мм. Все объекты излучают некоторое количество тепла в виде инфракрасного излучения, и это инфракрасное излучение невидимо для нас, потому что невооруженным глазом виден только «видимый свет» из полного электромагнитного спектра.

ref: www.radio2space.com

Как работают тепловизионные камеры?

Тепловизионная камера оснащена чувствительным тепловым датчиком, который может обнаруживать малейшие различия в температуре окружающих объектов. Затем он собирает эту информацию об излучении от объектов и создает электронное изображение, известное как термограмма, которое основано на информации о разнице температур. Чем горячее объект, тем больше инфракрасного излучения он излучает. Если эта интенсивность слишком высока, это может ощущаться как тепло.

Теперь давайте посмотрим, как тепловизионная камера отображает информацию о температуре окружающей среды.

Обычно на дисплее термограммы более теплые объекты отображаются желто-оранжевым оттенком, и этот оттенок становится ярче по мере того, как объект нагревается, тогда как более холодные объекты отображаются синим или пурпурным цветом.

Где можно использовать тепловизионные камеры?

Тепловизионные камеры имеют широкий спектр применения:

• Активная термография: Неразрушающий и бесконтактный контроль материалов
• Аэротермография: Обнаружение людей или объектов в полевых условиях или проверка географических свойств
• Строительная термография: Инспекция зданий
• Склеивание и герметизация: Мониторинг и контроль различных технические параметры
• Высокоскоростная Термография: детальное наблюдение за деталями и системами и помогает понять быстродействующие химические процессы
• Проверки электрических установок: Проверка электрических установок в высоковольтных и опасных средах
• Проверка механических узлов: Проверка нарушений нагрева механических компонентов
• Применение в области безопасности: Дистанционное наблюдение и пограничная охрана объектов критической инфраструктуры .

Тепловизионные камеры, предлагаемые Seeed

Мы предлагаем пару датчиков тепловизионных камер, которые вы можете использовать для своих тепловизионных приложений. Эти камеры очень компактны, и их можно использовать вместе с макетной платой, чтобы в полной мере использовать их возможности.

Grove — тепловизионная камера — MLX90641 ИК-матрица 16×12 с углом обзора 110°

Эта ИК-тепловизор оснащена матрицей тепловизионных датчиков 16×12 (MLX90641) и может определять температуру объектов на большом расстоянии с центром точность по площади ± 1 ℃ и средняя точность ± 1,5 ℃. Чтобы легко получать тепловые изображения, используется протокол I2C для получения изображений с низким разрешением с камеры. FOV (поле зрения) этой камеры составляет 110 ° x 75 °, а диапазон измерения температуры составляет от -40 ℃ до 300 ℃.

Этот модуль можно подключить к MCU с помощью интерфейса I2C. Однако для управления камерой требуется MCU с более чем 20000 байт ОЗУ. На самом деле, платы разработки, такие как Arduino UNO, нельзя использовать с этой сенсорной камерой из-за ее более низкой вычислительной способности. Мы рекомендуем вам выбрать Arch Mix в качестве MCU для управления камерой, потому что он действительно обладает отличной производительностью для обработки сложных данных с камеры с ИК-датчиком.

MLX90621 Тепловизионная камера BAB/ИК-матрица с модулем ESP32

MLX90621 Тепловизионная камера BAB представляет собой модуль для бесконтактного измерения температуры в инфракрасном диапазоне, в который интегрирован чип для измерения температуры в инфракрасном диапазоне от Melexis и модуль ESP32 в качестве ядра. Он используется для бесконтактного измерения температуры на коротких расстояниях.

Этот модуль интегрирован с двухъядерным процессором с вычислительной мощностью до 600 dmips, 2 МБ флэш-памяти и скоростью передачи данных до 230400 бит/с через UART. Модуль имеет собственный алгоритм калибровки, поэтому пользователю не нужно проводить калибровку перед его использованием. Он поддерживает флэш-шифрование и дешифрование, что позволяет пользователю хранить конфиденциальные данные, а объем памяти пользователя составляет 2 МБ. Модуль поддерживает аппаратное ускорение AES для дополнительной защиты данных пользователя.

Заключение

Мы надеемся, что вы получили четкое представление о тепловизионных камерах, и надеемся, что вы все создадите свой следующий тепловизионный проект на основе тепловизионных датчиков!

Теги: инфракрасный, MLX90641, открытое оборудование, тепловизионная камера

Применение тепловизоров — Calright Instruments

Производство и производство

При производстве неправильно функционирующее оборудование, если его вовремя не обнаружить, может привести к потере денег или потенциальному ущербу. Тепловизионные камеры и испытательное оборудование широко используются производителями для контроля, осмотра, диагностики и ремонта. Камеры FLIR, а также тестеры и измерительные приборы Extech помогают специалистам по техническому обслуживанию и инженерам по контролю процессов и качества решать как сложные проблемы, так и повседневные задачи технического обслуживания. Технические специалисты могут успешно осматривать двигатели, насосы, конвейеры, электрические соединения и компоненты, установку и ремонт нового оборудования подрядчиками и даже сам завод, включая кровлю, системы отопления и охлаждения и строительные конструкции.

Профилактическое обслуживание

Тепловидение является ценным инструментом профилактического обслуживания электрических, механических и конструкционных систем, способным помочь обнаружить проблемы, предотвратить незапланированные простои, направить необходимые корректирующие действия и повысить безопасность предприятия. Инфракрасные камеры FLIR зарекомендовали себя более 30 лет в промышленном тепловидении. Они могут сэкономить время и деньги в широком спектре коммерческих и промышленных приложений обслуживания. Тестеры и измерители Extech могут предупредить вас о проблемах и подтвердить успешные корректирующие действия. Технические специалисты полагаются на мультиметры, токоизмерительные клещи и термометры Extech для контроля электрических и температурных факторов, а также на тахометры для вращающегося и линейного транспортного оборудования.

Целлюлозно-бумажная промышленность

Производители целлюлозно-бумажной промышленности находятся под жестким рыночным давлением, требующим более высокого качества, более быстрых поставок и более низких цен. Тем не менее, затраты на техническое обслуживание и проверку продукции могут быть медленными и дорогостоящими. Ответ? Инфракрасные камеры FLIR и инструменты тестирования Extech. Тепловидение уникально эффективно для профилактического обслуживания и мониторинга процессов на бумажных фабриках. Фактически, инфракрасные камеры стали ключевым фактором в обеспечении бесперебойной работы, максимальной производительности, поддержании качества продукции и сохранении прибыли. Технические специалисты также полагаются на мультиметры, токоизмерительные клещи и термометры Extech для контроля электрических и температурных факторов, а также на тахометры для вращающегося и линейного транспортного оборудования.

Кровля

Утечка воды является основной причиной повреждения кровли. Он разрушает изоляцию, вызывает коррозию, ослабляет металлические настилы и другие конструкции, способствует образованию плесени и может привести к разрушению конструкции. Благодаря инфракрасным камерам FLIR есть быстрый и эффективный способ обнаружить скопление воды и повреждения на любой крыше, даже если эти повреждения находятся вне поля зрения. Инфракрасные камеры FLIR мгновенно показывают, что мокрое, а что сухое. Немедленно определите местонахождение источника, не разбирая помещения и не мешая обитателям. Влагомеры Extech обнаруживают проникновение воды в кровельную мембрану. Зажимы и мультиметры Extech также служат важными инструментами для обслуживания систем отопления, вентиляции и кондиционирования воздуха на крыше и электрических систем.

Сталелитейная промышленность

Качество стали имеет важное значение на современных конкурентных рынках. А простои в сталелитейной промышленности обходятся дорого, обходятся в тысячи за каждую минуту ремонта оборудования. Инфракрасные камеры FLIR и испытательное оборудование Extech помогают производителям стали решать обе проблемы. Инфракрасные камеры могут контролировать качество стали во время производства, а также улучшать программы технического обслуживания, обеспечивая регулярные тепловые обследования ковшей, торпедных тележек и другого огнеупорного оборудования и/или компонентов, а также больших мощных двигателей, приводящих в действие клети чистового прокатного стана. Термометры Extech, токоизмерительные клещи и мультиметры с инфракрасной термометрией играют ключевую роль в поддержании максимального времени безотказной работы двигателей на всех объектах.

Домашняя инспекция

Домашние инспекторы полагаются на наметанный глаз, чтобы обнаружить проблемы, обычно встречающиеся в зданиях. Даже лучший инспектор может извлечь выгоду из тепловизионной камеры и точного испытательного оборудования. Инфракрасные камеры обнаруживают то, что не может увидеть ни один глаз — незначительные колебания температуры, которые могут сигнализировать о проблемах с электричеством или влажностью. Инфракрасные камеры обнаруживают скопление влаги вне поля зрения в кровельной системе, перегрев электрических компонентов и другие проблемы. Тестеры Extech обеспечивают безопасность дома и экономят энергию. Проверить наличие неисправностей в электрических системах с помощью мультиметров, токоизмерительных клещей и различных электрических тестеров; контролировать потери тепла и охлаждения с помощью инфракрасных термометров Extech; и оценивать проблемы проникновения влаги с помощью измерителей влажности и регистраторов данных влажности.

Диагностика зданий

Влага может быть серьезной проблемой для строительных материалов, нарушая структурную целостность и способствуя развитию плесени. Инфракрасные камеры FLIR, тестеры и измерители Extech широко используются в строительной отрасли для устранения влаги. С помощью инфракрасной камеры FLIR можно мгновенно обнаруживать влагу в любом месте и принимать меры по ее устранению. Увидеть влагу, не разбирая конструкции и не беспокоя жильцов. Камеры FLIR предпочитают специалисты по строительству для быстрой и точной диагностики здания при расследовании пожаров и наводнений, а также для предотвращения хронических утечек и проблем с влажностью. Измерители влажности и влажности Extech незаменимы в строительной отрасли для устранения влаги. Обнаружение, мониторинг и контроль влажности для предотвращения проникновения воды и повреждения. Инфракрасные термометры, токоизмерительные клещи и мультиметры предлагают незаменимые возможности при диагностике и ремонте ключевого строительного оборудования.

Энергоаудит

Отсутствие или плохая изоляция, неадекватные системы отопления, вентиляции и кондиционирования, плохая циркуляция воздуха — типичные проблемы, приводящие к потерям энергии. Домовладельцы обращаются к подрядчикам, чтобы отслеживать потери энергии и вносить улучшения для достижения максимальной экономии. Тепловидение быстро стало ценным инструментом для выявления проблем, связанных с потерями энергии, системами HVAC, лучистым отоплением, повреждением крыш водой, отсутствием изоляции и многим другим. Кроме того, у Extech есть инструменты, которые помогут вам найти и устранить источники дорогостоящих потерь энергии. С токоизмерительными клещами, разработанными специально для HVAC, а также с термометрами и измерителями влажности Extech предлагает ценные инструменты для диагностики потерь энергии и проверки поправок.

Пищевая промышленность

В пищевой промышленности очень важно тщательно контролировать температуру скоропортящихся продуктов на всех этапах производства, транспортировки, хранения и продажи. Инфракрасные камеры FLIR используются для обнаружения проблем в электрических и механических системах на заводах, складах, в розничных магазинах и в рефрижераторных прицепах. Диагностируйте чрезмерный или неравномерный нагрев или охлаждение в таких устройствах, как емкости для приготовления пищи, печи, компрессоры, морозильники, двигатели, панели выключателей, разъединители, трансформаторы и автоматические выключатели. Регистраторы данных температуры и влажности, термометры, оборудование для проверки качества воды и влажности Extech также контролируют каждый этап обработки пищевых продуктов. Токоизмерительные клещи Extech также могут использоваться для обнаружения проблем в электрических и механических системах по всей холодовой цепи.

Рынок коммунальных услуг

В коммунальной отрасли инфракрасное тепловидение стало ключевым инструментом программ профилактического обслуживания для коммунальных предприятий во всем мире. И лидирующим выбором среди инфракрасных камер является FLIR. Уже более тридцати лет коммунальные службы по всему миру используют инфракрасные камеры FLIR для выявления проблем до того, как они приведут к дорогостоящим сбоям, выходу из строя оборудования или опасным возгораниям. Кроме того, технические специалисты используют лучшие мультиметры и токоизмерительные клещи Extech для диагностики проблем, связанных с настройками категории IV, линиями распределения напряжения и наружными объектами. FLIR предоставляет коммунальным предприятиям самые передовые тепловизионные и испытательные решения для поддержки программ мониторинга, поддерживающих жизненно важную электроэнергетическую сеть в рабочем состоянии.

Ветеринарная служба

На протяжении тысячелетий у лошадей развилась естественная склонность маскировать любую боль или хромоту, чтобы защитить себя в дикой природе. К сожалению, для ветеринара это затрудняет обнаружение, диагностику и лечение проблем у лошадей. Одним из инструментов, появившихся в помощь ветеринарам, является тепловидение с помощью инфракрасных камер. Инфракрасные камеры FLIR могут обнаруживать колебания температуры с высокой степенью точности, поэтому их можно использовать для анализа и понимания проблем в суставах, сухожилиях и копытах лошади.

Автомобильная промышленность

В автомобильной промышленности инфракрасные датчики FLIR используются для профилактического обслуживания, осмотра объектов, контроля качества и улучшения онлайн-процессов. В мире автомобильных испытаний инфракрасный (ИК) или тепловизор является чрезвычайно полезным инструментом. Области применения варьируются от проверки тепловой конструкции и комфорта пассажиров до контроля качества деталей, производительности двигателя и системы ОВКВ. Кроме того, тахометры, токоизмерительные клещи и мультиметры Extech обеспечивают оптимизацию всех электрических и механических систем для максимального времени безотказной работы. Термометры Extech, измерители уровня звука и освещенности дополняют ИК-камеры, подтверждающие ключевые показатели испытаний.

Асфальт и дорожное покрытие

Тепловизионные камеры помогли решить давнюю загадку асфальтобетонного покрытия, выявив чрезмерные колебания температуры дорожного покрытия из горячей асфальтобетонной смеси (HMA) или мата дороги во время укладки. Это открытие было сделано с помощью инфракрасной камеры FLIR ThermaCAM®. Компании, занимающиеся укладкой асфальта, полагаются на камеры FLIR, чтобы гарантировать качество работ и сообщать о них. Инфракрасные термометры Extech являются полезным дополнением к инфракрасным камерам при укладке асфальта, позволяя большему количеству техников иметь инструменты, необходимые для постоянного контроля температуры.

Источник: Flir

Инфракрасная термография Применение тепловизора

• HOME
• Приложения

Применение термографии повсюду. Благодаря технологии инфракрасной термографии инфракрасные измерения и построение радиометрических изображений преобразуются. Этот метод прост, но полезен. Поэтому применение инфракрасной термографии приветствуется в различных отраслях промышленности, включая нефтяную и химическую промышленность, солнечную промышленность, строительство и т. д.

Ниже вы можете узнать больше об основах применения тепловизионных камер. Продукция Ulirvision предназначена для повседневного, промышленного и иного использования. Наши инновационные технологии инфракрасного тепловидения могут значительно помочь вам начать работу над вашими проектами.

• Сталелитейная промышленность

  Металлургическое производственно-ориентированное предприятие имеет тесную связь с температурой.

  Просмотреть еще

• Нефтяная и химическая промышленность

  На нефтяных и химических предприятиях оборудование работает в условиях высокой температуры окружающей среды.

  Просмотреть еще

• Солнечная промышленность

  Из-за высокой стоимости производства и сложного производственного процесса в солнечной энергетике.

  Просмотреть еще

• Строительная промышленность

  Обыкновенная строительная диагностика часто вызывает у людей большие трудности. Пол относительно высокий, предметов в помещении слишком много, а снаружи есть растения, покрывающие…

  Просмотреть еще

• Пожарная промышленность

  Пожароопасные объекты имеют определенный период скрытности и инкубационный период, а при визуальном осмотре их часто бывает трудно обнаружить. Необходимо срочно создать научный, точный и работоспособный метод обнаружения пожарной безопасности…

  Просмотреть еще

• Индустрия видеонаблюдения

  Тепловизионная камера фиксирует четкие изображения целевых объектов в полной темноте без какой-либо подсветки. Что возможность получения наилучшей детализации изображения и оптимального обнаружения вторжений…

  Просмотреть еще

• Электроэнергетика

  Неисправностей силового оборудования очень много, и большинство из них будет выделять тепло. В энергетике тепловизионная камера используется для обнаружения тепловых дефектов на электрооборудовании и линиях…

  Просмотреть еще

Знание тепловизионного оборудования

Сентябрь

28

2022

Преимущества и промышленное применение инфракрасных тепловизоров для обнаружения утечек газа

• Инфракрасные тепловизоры для труб или газов в нефтехимической промышленности
• Роль инфракрасного тепловизора в обнаружении горячих точек фотоэлектрических солнечных элементов
• Тенденция развития рынка инфракрасной тепловизионной техники: снижение затрат, стандартизация, интеллект
• Применение инфракрасного тепловизора при инспекции больничного распределительного оборудования
• Соображения при покупке инфракрасной термографической камеры

Инфракрасные камеры для тепловидения

Инфракрасные камеры серии PYROVIEW производства немецкого специалиста DIAS Infrared

Уже более 25 лет компания DIAS Infrared является производителем и специалистом в области стационарных и портативных инфракрасных камер для бесконтактного измерения температуры в промышленности, исследованиях и разработках. В нашей штаб-квартире в Дрездене (Германия) вы встретитесь с командой первоклассных инженеров, ученых и техников с многолетним опытом в области инфракрасного измерения температуры.

Мы разрабатываем и производим нашу серию инфракрасных камер в Германии. Хорошее консультирование по нашим тепловизионным камерам, а также отличное обслуживание клиентов до и после покупки имеют первостепенное значение. Доверьте производителю самый большой в мире ассортимент стационарных инфракрасных камер и инфракрасных измерительных устройств.

Преимущества стационарной инфракрасной камеры PYROVIEW для промышленной термографии

• Каждая модель инфракрасной камеры адаптирована к материалу и диапазону измерения температуры
• Высококачественные инфракрасные камеры – разработаны и произведены в Германии
• Точное бесконтактное измерение температуры в диапазоне от –20 °C до 3000 °C
• Адаптированные диапазоны длин волн в спектральном диапазоне LWIR, MWIR или NIR
• Модели инфракрасных камер с различным разрешением теплового изображения:
  от 320×240 пикселей до 768×576 пикселей
• Тепловые изображения могут отображаться с помощью бесплатного программного обеспечения для термографии PYROSOFT compact в режиме реального времени с частотой до 100 Гц
• Другие расширенные пакеты программного обеспечения для термографии, такие как PYROSOFT Professional и PYROSOFT Automation
Доступ к ИК-камерам
• можно получить через веб-браузер: Веб-интерфейс со строкой состояния и изображением для обслуживания и обслуживания
• Преимущества перед конкурентами: Большие диапазоны непрерывного измерения температуры для высоких температур и измерение температуры в ближнем инфракрасном диапазоне (NIR)
• Два стандартных варианта: PYROVIEW compact+ для универсального применения и защита PYROVIEW для тяжелых промышленных условий
• Инфракрасные камеры с интерфейсом Ethernet вместо USB-соединения для преодоления больших расстояний
• GigE Vision ^TM , совместимый
• Гальванически изолированные цифровые входы (триггер) и выходы (тревога)
• Возможна автономная работа без подключения к ПК
• Отсутствие движущихся внешних частей корпуса ИК-камеры
• Многочисленные инфракрасные линзы с моторизованной фокусировкой
• Использование неохлаждаемых инфракрасных датчиков
• Специально подходит для непрерывной промышленной эксплуатации

Инфракрасная камера PYROVIEW от DIAS Инфракрасная камера для промышленности, исследований и разработок

PYROVIEW compact+ — недорогие инфракрасные камеры для начинающих пользователей до ИК-камер высокого класса

• Различные модели от инфракрасных камер для начинающих пользователей до профессиональных ИК-камер для высококлассное приложение
• Специальные спектральные диапазоны (LWIR, MWIR и NIR)
• Инфракрасные камеры малого размера
• Компактный корпус из алюминия со степенью защиты IP54

Узнайте о наших инфракрасных камерах PYROVIEW compact+

ИК-камера PYROVIEW compact+ для бесконтактного инфракрасного измерения температуры

Защита PYROVIEW – инфракрасные камеры для экстремальных рабочих температур в промышленных условиях

• Без проблем применимы при рабочей температуре до 150 °C
• Инфракрасная камера в прочном промышленном защитном корпусе из нержавеющей стали IP65
• Водяное охлаждение, блок продувки воздухом и защитное окно обеспечивают оптимальную защиту ИК-камеры в неблагоприятных условиях окружающей среды (например, в процессе производства стекла или стали)
• Варианты инфракрасной камеры с линзами бороскопа для камеры сгорания

Узнайте больше о наших защитных инфракрасных камерах PYROVIEW

DIAS Защитные инфракрасные камеры PYROVIEW для бесконтактного измерения температуры в промышленных условиях

Портативные инфракрасные камеры для мобильной термографии

Для применения в термографии, например, для осмотра зданий, технического обслуживания, производства энергии, а также портативной промышленной термографии подходят инфракрасные камеры в стандартном спектральном диапазоне от 8 мкм до 14 мкм. Примером может служить наша портативная тепловизионная камера PYROVIEW M380L:

• Диапазон измерения температуры от –20 °C до 550 °C
• Простота использования для быстрой и эффективной работы
• Очень хорошее качество изображения: 384 x 288 пикселей
• Сохранение изображений и последовательностей

Вместе с нашим партнером Testo мы предлагаем широкий выбор других тепловизионных камер.

Узнайте больше о наших портативных инфракрасных камерах

Портативный тепловизор PYROVIEW M380L для осмотра зданий

Температуру различных материалов можно измерять с помощью нашей инфракрасной камеры PYROVIEW

Инфракрасная камера PYROVIEW может бесконтактно измерять температуру в диапазоне от –20 °C до 3000 °C и создавать тепловые изображения. Вот обзор:

Материал	Диапазон температур	Спектральный диапазон	Пример
не Metals (например, Groceries, Plaally, Paintead-Co-Co-Coted Surpaces. до 500 °C	от 8 мкм до 14 мкм (LWIR)	Измерение температуры сублимированных фруктов или хлебобулочных изделий
Поверхности GLAS	200 ° C до 1250 ° C	4,8 мкм до 5,2 мкм (MWIR)	Процесс охлаждения. °C	около 3,9 мкм (MWIR)	Измерение температуры на мусоросжигательных заводах
Керамика, металл	от 100 °C до 500 °C	от 3,0 мкм до 1 ИК пайки производство электроники
Metal, ceramic, graphite	300 °C to 1200 °C	1.4 µm to 1.6 µm (NIR)	Process control during hardening of iron and other metals
Metal, glass melts	600 от °C до 3000 °C	от 0,8 мкм до 1,1 мкм (NIR)	Контроль качества при производстве непрерывного литья заготовок

Найдите подходящую модель ИК-камеры DIAS PYROVIEW

Прочтите информацию о других приложениях в наших отчетах по заявке -контактное измерение температуры множества различных материалов, таких как сталь, железо и стекло, в различных технологических процессах (ковка, закалка, сварка, литье, формовка и др. ).

Что такое инфракрасная камера?

Инфракрасная камера представляет собой устройство для измерения температуры, которое бесконтактно измеряет температуру поверхности объекта. Существует множество обозначений термина «инфракрасная камера»: термографическая камера, термокамера, устройство переднего обзора и многие другие. Все термины описывают устройство формирования изображения, принимающее инфракрасное излучение. Это излучение является собственным излучением измеряемого объекта, которое испускается в соответствии с законом излучения и излучательной способности Планка. Инфракрасные камеры часто используют спектральные диапазоны от 8 мкм до 14 мкм (длинноволновый инфракрасный диапазон LWIR). В дополнение к этому стандартному диапазону длин волн DIAS Infrared также предлагает спектральные диапазоны от 3 мкм до 5 мкм (средний инфракрасный диапазон MWIR), а также от 1,4 мкм до 1,6 мкм и от 0,8 мкм до 1,1 мкм (ближний инфракрасный диапазон). Эти диапазоны длин волн подходят для бесконтактного измерения температуры стекла, металлов, графита и керамики в диапазоне высоких температур от 100 °C до 3000 °C. Для уменьшения погрешностей измерения температуры, связанных с коэффициентом излучения, измерения в принципе следует проводить на как можно более коротких длинах волн и/или на длинах волн с высоким уровнем излучения.

А как работает инфракрасная камера?

В принципе, инфракрасные камеры устроены так же, как обычные оптоэлектронные цифровые камеры. Они имеют оптику, датчик излучения и электронную обработку сигналов с передачей данных и/или отображением изображения. Датчик и оптика инфракрасных камер должны быть применимы в требуемом диапазоне длин волн инфракрасного излучения (LWIR, MWIR, NIR). Тепловые изображения, которые можно отображать с помощью программного обеспечения для термографии на компьютере или на дисплее портативной камеры, доступны в виде шкалы серого в виде информации о температуре/интенсивности. Хотя оттенки серого с трудом различаются человеческим глазом, инфракрасные изображения часто отображаются в так называемых псевдоцветах. ДИАС использует в качестве инфракрасных датчиков для своих инфракрасных камер современные неохлаждаемые двумерные матричные детекторы на основе микроболометров (LWIR и MWIR), а также фотодиоды Si и InGaAs (NIR).
