Принцип работы автоматического регулятора оборотов микродрели

Автоматический регулятор оборотов для микродрели — это устройство, которое позволяет автоматически изменять скорость вращения двигателя в зависимости от нагрузки. Основной принцип его работы заключается в следующем:

При отсутствии нагрузки (холостой ход) двигатель вращается на минимальных оборотах
При увеличении нагрузки (начало сверления) обороты двигателя автоматически повышаются
При снижении нагрузки (окончание сверления) обороты снова уменьшаются

Это достигается за счет отслеживания тока, потребляемого двигателем. Чем выше нагрузка, тем больше ток, и регулятор повышает напряжение на двигателе, увеличивая его обороты.

Преимущества использования автоматического регулятора оборотов

Применение такого регулятора дает ряд существенных преимуществ при работе с микродрелью:

Повышение точности сверления — на малых оборотах легче прицелиться
Снижение вибрации и нагрева двигателя на холостом ходу
Увеличение срока службы двигателя и щеток за счет работы в щадящем режиме
Автоматическая подстройка под свойства обрабатываемого материала
Повышение комфорта работы — не нужно постоянно регулировать обороты вручную

Настройка автоматического регулятора оборотов

После сборки регулятор требует небольшой настройки для оптимальной работы:

Подстройка минимальных оборотов на холостом ходу
Настройка чувствительности к изменению нагрузки
Проверка максимальных оборотов под нагрузкой
Корректировка времени реакции на изменение нагрузки

Настройка выполняется подбором номиналов резисторов и конденсаторов в соответствии с параметрами конкретного двигателя.

Применение автоматического регулятора для разных типов двигателей

Хотя базовые схемы регуляторов универсальны, для разных типов двигателей может потребоваться их адаптация:

Для коллекторных двигателей типа ДПМ может потребоваться корректировка цепей обратной связи
Бесколлекторные двигатели требуют использования специализированных контроллеров

Мощные двигатели нуждаются в усилении выходных каскадов регулятора
Прецизионные микродвигатели могут потребовать более точной настройки регулятора

Возможные проблемы при эксплуатации регулятора и их решение

При использовании автоматического регулятора оборотов могут возникнуть некоторые проблемы:

Рывки при вращении двигателя — нужно увеличить емкость сглаживающих конденсаторов
Медленная реакция на изменение нагрузки — уменьшить номиналы в интегрирующей цепочке
Перегрев силовых элементов — установить более мощные радиаторы
Нестабильная работа на малых оборотах — подобрать другой тип транзистора

Большинство проблем решается небольшой корректировкой схемы и подбором оптимальных номиналов компонентов.

регулятор Савова импульсный вариант мотор от мощного шуруповерта 18в рабочий ток 8а – Artofit

CircuitryArduinoFlaskDiy And CraftsCrochet StitchesToolsVideoFontsTecnologia

Advertisement
1,080 points • 83 comments
В отличие от других автоматических регуляторов оборотов микродрели, схема от Александъра Савова легко настраиваема, универсальна, умеет работать со всеми видами двигателей.
Для начала нужно разобраться в целях данного деяния, ибо сейчас можно найти динамики на абсолютно любой бюджет. Но стоят ли они своих денег, относительно качества – вопрос риторический. У начинающих музыкантов деятельность часто требует более качественного, иногда хотя бы корректного звучания акустики. В этом случае можно попробовать создать собственный фильтр для колонки. Содержание статьиЧто необходимо […]
Advertisement
Здравствуйте, участники, посетители и создатели сайта «В гостях у Самоделкина». Сегодня я решил продолжить тему самодельных минибормашинок, минисверлилок, миниотрезалок и т.п. Речь пойдёт об очень простом в изготовлении инструменте, который может с лёгкостью выполнять все вышеуказанные операции –
Pen Plotter: Gcode Controlled Drawing Plotter with ArduinoPen PlotterCNC Plotter DIY Plotter Homemade Plotter GRBL Plotter Hello to Everyone,I want to do a pen plotter. There are many plotter systems. I am doing it, the system that uses the belt.GRBL and Ardui…
DIY Semi-Automatic Drill Press: This instructable will get you through the idea of making a semi-automatic drill press thats small enough to fit on a table top and is made out of common hardware that anyone can easily get access of. Besides of having a bunch of cordless hand tools…
Разводка плат и фотографии устройств Разводка всех плат сделана автором с помощью программы SprintLayout 6.0. Обе платы имеют двустороннюю разводку (Рисунки 3 и 4). О разводке и изготовлении подобных плат и фотошаблонов для них своими силами подробно написано в статьях автора [3] и [4].
Advertisement
Advertisement
Advertisement
Разводка плат и фотографии устройств Разводка всех плат сделана автором с помощью программы SprintLayout 6. 0. Обе платы имеют двустороннюю разводку (Рисунки 3 и 4). О разводке и изготовлении подобных плат и фотошаблонов для них своими силами подробно написано в статьях автора [3] и [4].

Регулятор савова в Сыктывкаре: 500-товаров: бесплатная доставка, скидка-15% [перейти]

Партнерская программаПомощь

Сыктывкар

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Текстиль и кожа

Электротехника

Детские товары

Продукты и напитки

Дом и сад

Вода, газ и тепло

Мебель и интерьер

Сельское хозяйство

Все категории

ВходИзбранное

Регулятор савова

Регулятор давления MF-3, с лубрикатором и фильтром, разъем EURO Quattro Elementi {771-053} Бренд:

В МАГАЗИНЕще цены и похожие товары

Цифровой регулятор температуры ZOTA РТУ-16 цд Max мощность, кВт: 2 кВт, Страна производитель:

В МАГАЗИНЕще цены и похожие товары

12 850

Контейнер Трахеа-Сет в крышке 2 выхода (один для аспирационного катетера, второй электроотсоса) 50шт, 10мл, 24001182

ПОДРОБНЕЕЕще цены и похожие товары

12 850

Контейнер для катетеров без ВК Конватек трахеа сет взятия проб из дыхательных путей, 50шт, 24006185

ПОДРОБНЕЕЕще цены и похожие товары

35 277

Система аспирационная закрытая Конватек кэти Convatec cathy, с гофрированной трубкой, СН14, 55 см, 18 шт. , 36027185

ПОДРОБНЕЕЕще цены и похожие товары

40 175

Система аспирационная закрытая Конватек Кэти Convatec cathy, универсальный коннектор, CH06, 35 см, 20 шт., 36001185

ПОДРОБНЕЕЕще цены и похожие товары

Комплект: регулятор давления газа 4 кг, 37 мбар + штуцер POL Редукторы: есть, Доступен для покупки

ПОДРОБНЕЕЕще цены и похожие товары

Амицид регулятор роста 10 мл

В МАГАЗИНЕще цены и похожие товары

Комплект: регулятор давления газа 10 кг, 50 мбар+ штуцер POL+ переходник с правой на левую резьбу

ПОДРОБНЕЕЕще цены и похожие товары

Цифровой регулятор температуры ZOTA РТУ-10 цд Max мощность, кВт: 2 кВт, Страна производитель:

В МАГАЗИНЕще цены и похожие товары

36 158

Система аспирационная закрытая Конватек кэти Convatec cathy, с гофрированной трубкой, Ch20, 35 см, 18 шт. , 36019185

ПОДРОБНЕЕЕще цены и похожие товары

5 009

5566

Регулятор давления газа 12кг/час 0,5 — 4бар Komb.AxG3/8LH с манометром

ПОДРОБНЕЕЕще цены и похожие товары

Регулятор давления 3/4″внут х 3/4″нар 15PSI (1,03bar)

В МАГАЗИНЕще цены и похожие товары

693

770

Регулятор давления газа 1,5кг/час 37 мбар EN61 KLF

ПОДРОБНЕЕЕще цены и похожие товары

Pеле давления Aquario PS-5-2 Диаметр разъема соединения: 1/4?, Тип автоматики: Реле давления,

В МАГАЗИНЕще цены и похожие товары

36 158

Система аспирационная закрытая Конватек кэти Convatec cathy, с гофрированной трубкой, Ch20, 55 см, 18 шт., 36021185

ПОДРОБНЕЕЕще цены и похожие товары

544

605

Регулятор давления Mondial с регулировкой

ПОДРОБНЕЕЕще цены и похожие товары

12 252

Регулировочный короб ER-RTL Meibes Тип: Настенный, Цвет: Белый, Тип продукта: Регулирующие короба

В МАГАЗИНЕще цены и похожие товары

11 960

Цифровой регулятор влажности ZOTA РВЛ-01цд Max мощность, кВт: 2 кВт, Страна производитель: Россия,

В МАГАЗИНЕще цены и похожие товары

2 107

2479

LTC Регулятор напряжения PWM 2067 50 В 130 10 А Цвет: Черный, Код производителя: 2067, Штук в

В МАГАЗИНЕще цены и похожие товары

3 158

3509

Переключающий клапан GOK MUV PS 25 бар 2xGFxAG GF СНГ

ПОДРОБНЕЕЕще цены и похожие товары

3 158

3509

Регулятор давления газа GOK 6 кг 37-50 мбар

ПОДРОБНЕЕЕще цены и похожие товары

Катетер аспирационный Конватек мюлли, с воронкообразным коннектором, атравматичный конец, СН12, 60 см, 100 шт. , 5082185

ПОДРОБНЕЕЕще цены и похожие товары

Регулятор давления газа 12кг/час 37/50мбар POL x IG G ½ регулируемый газовые редукторы: расход

ПОДРОБНЕЕЕще цены и похожие товары

40 175

Система аспирационная закрытая Конватек Кэти Convatec cathy, универсальный коннектор, CH08, 35 см, 20 шт., 36004185

ПОДРОБНЕЕЕще цены и похожие товары

71 000

Регулятор Atomic M1

ПОДРОБНЕЕЕще цены и похожие товары

50 000

Регулятор Atomic B2, вторая ступень

ПОДРОБНЕЕЕще цены и похожие товары

Комплект KIT R/C (MEDIA D80) для регулировки длины хода пистона насосов Etatron серии DLX(B) 5-7

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

Автоматический регулятор оборотов для двигателей типа ДПМ. Автоматический сверлильный станок с подсветкой Самодельные автоматические регуляторы оборотов электродвигателя

Решил я как-то сделать автоматический регулятор оборотов для своего моторчика, которым дырки в платах делаю, надоело на кнопку жать постоянно. Ну, регулировать как нужно, я думаю, понятно: нет нагрузки – малые обороты растет нагрузка – растут обороты.
Начал искать схему в сети, нашел несколько. Смотрю, народ часто жалуется, что с моторами ДПМ не работает, ну думаю, закон подлости никто не отменял – дай посмотрю какой у меня. Точно: ДПМ-25. Ладно, раз есть проблемы, то чужие ошибки повторять — смысла нет. Буду делать “новые“, но свои.
Решил начать с получения исходных данных, а именно, с замеров тока при различных режимах работы. Выяснилось, что мой моторчик на ХХ (холостой ход) берет 60мА, а при средней нагрузке – 200мА, и даже больше, но это уже когда начинаешь конкретно тормозить его. Т.е. рабочий режим 60-250мА. Ещё я заметил такую особенность: у данных моторов число оборотов сильно зависит от напряжения, а вот ток – от нагрузки.
Значит, нам надо следить за потреблением тока и в зависимости от его значения менять напряжение. Посидел – подумал, родился примерно такой проект:

Согласно расчетам схема должна была повышать напряжение на двигателе от 5-6В на ХХ, до 24-27В при росте тока до 260мА. И соответственно понижать — при его уменьшении.
Получилось, конечно, не сразу, пришлось повозиться с подбором номиналов интегрирующей цепочки R6, C1. Ввести дополнительно диоды VD1 и VD2 (как выяснилось, LM358 плохо отрабатывает свои функции при приближении напряжений на входах к верхней границе напряжения её питания). Но, к счастью, мои мучения были вознаграждены. Результат мне очень понравился. Мотор тихонько крутился на ХХ и очень активно сопротивлялся попыткам его затормозить.
Попробовал на практике. Оказалось, на таких оборотах можно было неплохо прицелиться даже без кернения, а уж хоть с маленькой зацепкой… Причем запас регулировки был настолько велик, что число оборотов зависело от твердости материала. Пробовал на разных породах дерева, если было мягкое – максимальных оборотов не набирал, твердое – крутил на всю катушку. В итоге получалось, что независимо от материала скорость сверления была примерно одинакова. Короче, сверлить стало очень комфортно.
Транзистор VT2 и резистор R3 грелись градусов до 70. Причем первый грелся на ХХ, а второй при нагрузке. Символический радиатор в виде жестянки (она же корпус) уменьшил температуру транзистора до 42 градусов. Резистор пока оставил в таком режиме, если сгорит — заменю на 2 штуки по 5,1Ом последовательно.

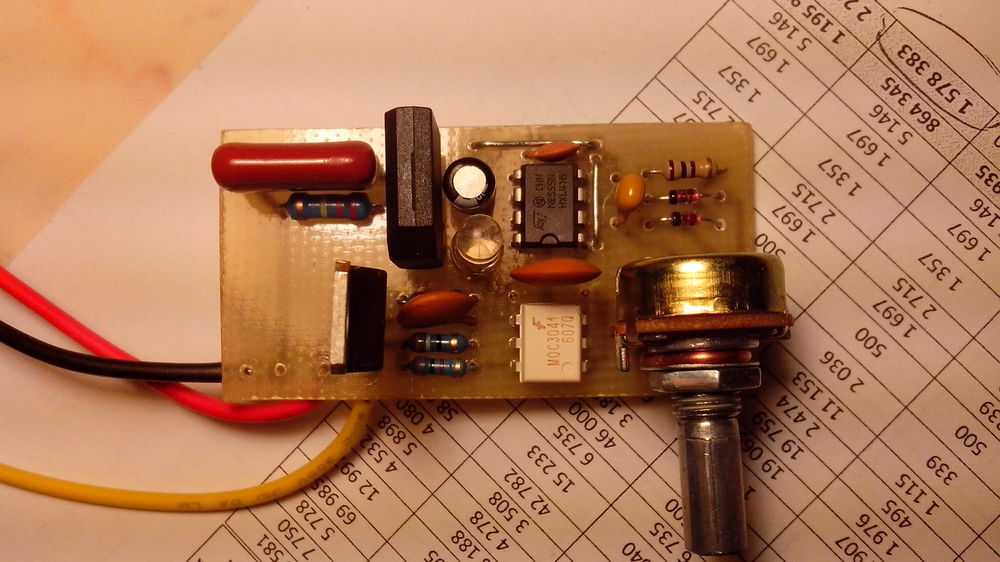

Вот фото получившего устройства:

Если кто не догадался по фото, корпус – это жестянка от использованной кроны.
Да, и ещё, больше 30В на схему не подавать – это максимальное напряжение для LM358. Меньше можно – у меня нормально сверлило и на 24В.
Вот собственно и всё. Если у кого мотор более мощный надо уменьшить сопротивление R3 примерно во столько раз – во сколько раз больше у вас ток холостого хода. Если максимальное напряжение ниже 27В, надо уменьшать напряжение питания и номинал резистора R2. Это на практике не опробовано, нет у меня других двигателей, но по расчетам должно быть так. Формула приведена рядом со схемой. Коэффициент 100 верен при указанных на схеме номиналах R1, R2 и R3. При других номиналах будет такой: R2*R3/R1.
Соответственно, при значительном отличии параметров вашего двигателя от моего, возможно придется подобрать R6 и C1. Признаки такие: если мотор работает рывками (обороты то растут, то падают) номиналы надо увеличить, если схема очень задумчива (долго разгоняется, долго уменьшает обороты при изменении нагрузки) номиналы надо уменьшать.
Спасибо за внимание, желаю успехов в повторении конструкции.
Печатка прилагается.

Ранее мы рассматривали в этой статье.

Сегодня рассмотрим доработку к настольному сверлильному станку для печатных плат.

А именно: установка светодиодной подсветки места для сверления и добавления автоматического регулятора оборотов двигателя станка.

Светодиодная подсветка для станка

Светодиоды для подсветки удобно использовать из светодиодного светильника на пальчиковых батарейках размера ААА китайского производства.

Сверлильный станок со включенной светодиодной подсветкой

Автоматический регулятор оборотов для станка

Автоматический регулятор оборотов работает следующим образом — на холостых оборотах сверло вращается со скоростью около 15-20 оборотов/мин. (в зависимости от типа, мощности двигателя), как только сверло касается заготовки для сверления, обороты двигателя увеличиваются до максимальных. Когда отверстие просверлено и нагрузка на двигатель ослабевает, обороты вновь падают.

Принципиальная схема автоматического регулятора оборотов двигателя

Советы:

Транзистор КТ805 можно заменить на КТ815, КТ817, КТ819. КТ837 можно заменить на КТ814, КТ816, КТ818.
Вместо R1 ставим временно перемычку. Резистором R3 настраиваем холостой ход чем меньше сопротивление, тем меньше холостой ход. Впаиваем R1 и уменьшаем его пока моторчик не уменьшит обороты.
Подбором резистора R3 устанавливаются минимальные обороты двигателя на холостом ходу.
Подбором конденсатора С1 регулируется задержка включения максимальных оборотов двигателя при появлении нагрузки в двигателе.
Транзистор Т1 обязательно размещать на радиаторе, греется довольно сильно.
Резистор R4 подбирается в зависимости от используемого напряжения для питания станка по максимальному свечению светодиодов.
Для каждого типа двигателя нужно подбирать R1, R3: под моторчик от принтера R1 — 7,7 Oм; R3 — 520 Oм; Питание 12,6 В. Для двигателя ДПР-42-Ф1-03 R1 — 15 Ом.
Если транзистор Т1 греется — необходимо поставить его на радиатор.
R1 — от 1 до 5Вт (в зависимости от мощности двигателя)

Схема работоспособна со многими типами двигателя. Я проверял ее на 4 различных типах, на всех работает отлично!

Я собрал схему с указанными номиналами и меня работа автоматики вполне устроила, единственное конденсатор С1 заменил на два конденсатора по 470 мкф включенных параллельно (они были меньше габаритами).

Рисунок печатной платы регулятора оборотов

Печатная плата схемы автоматического регулятора оборотов двигателя выглядит вот так.

Регуляторы для ручной сверлилки плат.

Приветствую радиолюбителей. И да не остынет ваш паяльник. В принципе в инете полно разных схем регуляторов, выбирай на свой вкус, но, чтобы вам долго не мучаться в поисках мы решили предложить вашему вниманию несколько вариантов схем в одной статье. Сразу оговоримся, описывать принцип работы каждой схемы мы не будем, вам будет предоставлена принципиальная схема регулятора, а также печатная плата к ней в формате LAY6. И так, начнем.

Первый вариант регулятора построен на микросхеме LM393AN, питание на нее подается с интегрального стабилизатора 78L08, операционник управляет полевым транзистором, нагрузкой которого является мотор ручной минидрели. Принципиальная схема:

Регулировка оборотов осуществляется потенциометром R6.
Напряжение питания 18 Вольт.

Плата LAY6 формата к схеме на LM393 выглядит так:

Фото-вид платы LAY6 формата:

Размер платы 43 х 43 мм.

Расположение выводов полевого транзистора IRF3205 показано на следующем рисунке:

Второй вариант имеет довольно широкое распространение. В его основу заложен принцип широтно-импульсного регулирования. Схема построена на микросхеме таймере NE555. Управляющие импульсы с генератора поступают на затвор полевика. В схему можно поставить транзисторы IRF510. ..640. Напряжение питания 12 Вольт. Принципиальная схема:

Регулировка оборотов двигателя осуществляется переменным резистором R2.
Расположение выводов IRF510…640 такое же как у IRF3205, картинка выше.

Печатная плата LAY6 формата к схеме на NE555 выглядит так:

Фото-вид платы LAY6 формата:

Размер платы 20 х 50 мм.

Третий вариант схемы регулятора оборотов имеет не меньшую популярность среди радиолюбителей чем ШИМ, ее отличительной особенностью является то, что регулировка скорости происходит автоматически, и зависит от нагрузки на валу моторчика. То есть, если мотор крутится на холостых оборотах, скорость его вращения минимальна. При увеличении нагрузки на валу (в момент сверления отверстия), обороты автоматически увеличиваются. В нете эту схему можно найти по запросу “Регулятор Савова”. Принципиальная схема автоматического регулятора оборотов:

После сборки необходимо сделать небольшую настройку регулятора, для этого на холостом ходу моторчика подстраивается подстроечный резистор Р1 чтобы обороты были минимальны, но так, чтобы вал вращался без рывков. Р2 служит для подстройки чувствительности регулятора к увеличению нагрузки на валу. При 12-ти Вольтовом питании ставьте электролиты на 16 Вольт, 1N4007 заменимы на подобные от 1 Ампера, светодиод любой, например АЛ307Б, LM317 можно поставить на небольшой теплоотвод, печатная плата рассчитана на установку радиатора. Резистор R6 – 2 Вт. Если моторчик вращается рывками, увеличьте немного номинал конденсатора С5.

Печатная плата автоматического регулятора оборотов показана ниже:

Фото-вид платы автоматического регулятора оборотов LAY6 формата:

Размер платы 28 х 78 мм.

Все вышеприведенные платы изготавливаются на одностороннем фольгированном стеклотекстолите.

Скачать принципиальные схемы регуляторов оборотов для ручной мини-дрели, а также печатные платы в формате LAY6 моожно по прямой ссылке с нашего сайта, которая появится после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,47 Mb.

Автоматический регулятор оборотов для двигателей типа ДПМ.

Решил я как-то сделать автоматический регулятор оборотов для своего моторчика, которым дырки в платах делаю, надоело на кнопку жать постоянно. Ну, регулировать как нужно, я думаю, понятно: нет нагрузки – малые обороты растет нагрузка – растут обороты.
Начал искать схему в сети, нашел несколько. Смотрю, народ часто жалуется, что с моторами ДПМ не работает, ну думаю, закон подлости никто не отменял – дай посмотрю какой у меня. Точно: ДПМ-25. Ладно, раз есть проблемы, то чужие ошибки повторять — смысла нет. Буду делать “новые”, но свои.
Решил начать с получения исходных данных, а именно, с замеров тока при различных режимах работы. Выяснилось, что мой моторчик на ХХ (холостой ход) берет 60мА, а при средней нагрузке – 200мА, и даже больше, но это уже когда начинаешь конкретно тормозить его. Т.е. рабочий режим 60-250мА. Ещё я заметил такую особенность: у данных моторов число оборотов сильно зависит от напряжения, а вот ток – от нагрузки.
Значит, нам надо следить за потреблением тока и в зависимости от его значения менять напряжение. Посидел – подумал, родился примерно такой проект:

Если кто не догадался по фото, корпус – это жестянка от использованной кроны.
Да, и ещё, больше 30В на схему не подавать – это максимальное напряжение для LM358. Меньше можно – у меня нормально сверлило и на 24В.
Вот собственно и всё. Если у кого мотор более мощный надо уменьшить сопротивление R3 примерно во столько раз – во сколько раз больше у вас ток холостого хода. Если максимальное напряжение ниже 27В, надо уменьшать напряжение питания и номинал резистора R2. Это на практике не опробовано, но по расчетам должно быть так. Формула приведена рядом со схемой. Коэффициент 100 верен при указанных на схеме номиналах R1, R2 и R3. При других номиналах будет такой: R2*R3/R1.
Соответственно, при значительном отличии параметров вашего двигателя от моего, возможно придется подобрать R6 и C1. Признаки такие: если мотор работает рывками (обороты то растут, то падают) номиналы надо увеличить, если схема очень задумчива (долго разгоняется, долго уменьшает обороты при изменении нагрузки) номиналы надо уменьшать.
Печатка

Спасибо за внимание, желаю успехов в повторении конструкции.
P.S. Залил печатку сюда.

Схема регулятора оборотов микродрели

Очень часто при работе и просверливания отверстий в плате , мы то откладываем микродрель,то обратно берем ее в руки и продолжаем сверлить.Но зачастую двигатели греются на высоких оборотах, и в руку уже труднее взять.

Изза вибрации часто она может соскользнуть с платы,и сделать шлейф. Для этих целей предлогаю собрать регулятор оборотов своими руками .

Принцип работы следующий, когда нагрузка небольшая, то небольшой и ток проходи,и обороты понижены,как только нагрузка возрастает,обороты повышаются.

Схема устройства:

Огромный плюс устройства в том что двигатель работает в облегченном режиме,и меньше изнашиваются контактные щетки.

Это главный ответ на вопрос как сделать что бы при сверлении обороты повышались

Печатная плата

Радиодетали для регулятора

Микросхему LM317 необходимо установить на радиатор в избежание перегрева. Установка куллера нетребуется
Конденсаторы электролитические на номинальное напряжение 16В.
Диоды 1N4007 можно заменить на любые другие рассчитанные на ток не менее 1А.
Светодиод АЛ307 любой другой. Печатная плата выполнена на одностороннем стеклотекстолите.
Резистор R5 мощностью не менее 2Вт, или проволочный.

БП должен иметь запас по току, на напряжение 12В. Регулятор работоспособен при напряжении 12-30В, но свыше 14В придется заменить конденсаторы на соответствующие по напряжению.
Готовое устройство после сборки начинает работать сразу.

Налаживание и мелочи в работе

Резистором P1 выставляем требуемую частоту вращения на холостом ходу. Резистор P2 служит для установки чувствительности к нагрузке, им выбираем нужный момент увеличения оборотов. Если увеличить емкость конденсатора C4, то увеличится время задержки высоких оборотов или если двигатель работает рывками.
Я увеличил емкость до 47uF.
Двигатель для устройства не критичен. Только необходимо чтобы он был в хорошем состоянии.
Я долго мучился, уже подумал, что у схемы был глюк, что она непонятно как регулирует обороты, или уменьшает обороты во время сверления.
Но разобрал двигатель, прочистил коллектор, подточил графитовые щетки, смазал подшипники, собрал.
Установил искрогасящие конденсаторы. Схема заработала прекрасно.
Теперь не нужен неудобный выключатель на корпусе микродрели.

Автоматическое регулирование оборотов двигателя — Авто Портал

Виды двигателей и принцип работы

Двигатели делятся на три типа: коллекторный, асинхронный и бесколлекторный. В большинстве электроинструментов стоит первый тип. Этот электродвигатель имеет довольно компактный размер. Его мощность значительно выше, чем у асинхронного, а цена довольно низкая. Что касается асинхронных, то этот тип в основном используется в металлообрабатывающей отрасли, а также широкое распространение они получили в угледобывающих шахтах. Довольно редко их можно встретить в быту.

Бесколлекторный электродвигатель используется там, где нужны большие обороты, точное позиционирование и малые размеры. Например, в различной медицинской технике, авиамоделировании. Принцип работы довольно прост.

Если рамку прямоугольной формы, которая имеет ось вращения, поместить между плюсами постоянного магнита, то она начнет вращаться. Направление зависит от направления тока в рамке. В составе этого типа присутствуют якорь и статор. Якорь вращается, а статор стоит неподвижно.

Как правило, на якоре стоит не одна рамка, а 4,5 или более.

Асинхронный двигатель работает по другому принципу. Благодаря эффекту переменного магнитного поля в статорных катушках он приводится во вращение. Если углубиться в курс физики, то можно вспомнить, что вокруг проводника, через который проходит ток, создается своеобразное магнитное поле, заставляющее вращаться ротор.

Принцип работы бесколлекторного типа основан на включении обмоток так, чтобы магнитные поля статора и ротора были ортогональны друг другу, а вращающий момент регулируется специальным драйвером.

На рисунке отчетливо видно, что для перемещения ротора нужно выполнить необходимую коммутацию, но и регулировать обороты не представляется возможным. Тем не менее бесколлекторный двигатель может очень быстро набирать обороты.

Устройство коллекторного двигателя

Коллекторный электродвигатель состоит из статора и ротора. Ротором называется часть, которая

вращается, а статор является неподвижным. Еще одной составляющей электродвигателя являются графитовые щетки, по которым ток течет к якорю. В зависимости от комплектации могут присутствовать датчики Холла, которые дают возможность плавного запуска и регулировки оборотов. Чем выше подаваемое напряжение, тем выше обороты. Этот тип может работать как от переменного, так и от постоянного тока.

По классификации коллекторные двигатели можно разделить на те, что работают от переменного и от постоянного тока. Их также можно разделить по типу возбуждения обмотки: двигатели с параллельным, последовательным и смешанным (параллельно-последовательным) возбуждением.

Типы регулировки

Существует довольно много вариантов регулировки оборотов. Вот основные из них:

Блок питания с регулировкой выходного напряжения.
Заводские устройства регулировки, которые идут изначально с электромотором.
Регуляторы на кнопочном управлении и стандартные регуляторы, которые просто ограничивают напряжение.

Эти типы регулировки плохи тем, что с уменьшением или увеличением напряжения падает и мощность. В некоторых электроинструментах это допустимо, но, как показывает практика, в большинстве случаев это является неприемлемым из-за сильного падения мощности и, соответственно, КПД.

Наиболее приемлемым вариантом будет регулятор на основе симистора или тиристора.

Мало того что такой регулятор не уменьшает мощность при уменьшении напряжения, он еще и позволяет осуществлять более плавный пуск и регулировку оборотов. К тому же такую схему можно сделать своими руками.

Ниже изображен регулятор оборотов с поддержанием мощности. Схема собрана на базе симистора BTA 41 800 В.

Все номиналы электроэлементов обозначены на схеме. Это схема после сборки, работает довольно стабильно и обеспечивает плавную регулировку коллекторного двигателя. При уменьшении выходного напряжения мощность не уменьшается, что является весомым плюсом.

При желании можно собрать регулятор оборотов коллекторного двигателя 220 В своими руками. Эта схема собрана на базе симистора ВТА26−600, который предварительно необходимо установить на радиатор, так как при нагрузке этот элемент довольно сильно греется.

К готовой схеме возможно подключить электромотор, мощность которого не превышает 4 кВт.

Схема выглядит следующим образом.

Она успешно справится с регулировкой таких электроинструментов, как дрель, болгарка, циркулярка, лобзик. При желании можно использовать схему в качестве регулятора мощности ТЭН-ов, обогревателей и в качестве диммера. К минусам можно отнести невозможность регулировки мощности приборов, которые питаются от постоянного тока.

Регуляторы мощности постоянного тока

Иногда возникает потребность в регулировке оборотов коллекторного двигателя постоянного тока.

Если потребитель не имеет большой мощности, то возможно последовательно подсоединить переменный резистор, но тогда КПД такого регулятора резко упадет.

Существуют схемы, при помощи которых возможно довольно плавно регулировать обороты, не уменьшая КПД. Такой регулятор подойдет для изменения яркости различных ламп, напряжения питания, не превышающего 12 В.

Эта схема также выполняет роль стабилизатора частоты вращения, при изменении механической нагрузки на вал обороты остаются неизменными.

Эта схема регулятора оборотов двигателя постоянного тока 12 В вполне подойдет для регулировки и стабилизации оборотов двигателей с током, не превышающим 5 А.

В эту схему входит драйвер на биполярных транзисторах и таймер 7555, что обеспечивает стабильную работу и плавную скорость регулировки. Цена на детали довольно низкая, а это является несомненным плюсом.

Можно также собрать регулятор оборотов электродвигателя 12 В своими руками.

Асинхронный двигатель и регулятор оборотов

Как правило, этот тип применяется на различных производствах, начиная от шахт и заканчивая металлообрабатывающими отраслями. Например, в угольных шахтах для плавного пуска конвейерных лент используется пускатель АПМ, в который встроено устройство на тиристорах, позволяющее плавно запустить конвейер. Асинхронный однофазный двигатель применяется также в автомобилях, вентиляторах печек, двигателях, которые приводят в движение дворники, бытовых вентиляторах, питающихся от напряжения 220 В. В машине двигатели работают от постоянного напряжения 12 вольт, но плавный запуск в них не предусмотрен.

Для регулировки оборотов асинхронного двигателя применяются так называемые частотные преобразователи. Эти преобразователи позволяют кардинально менять форму и частоту сигнала. Как правило, такие преобразователи собраны на базе мощных полупроводниковых транзисторов и импульсных модуляторов, а всеми элементами управляет ШИМ-контроллер.

Следует помнить: чем плавней разгон двигателя, тем меньше он испытывает перегрузок. Это касается редукторов, конвейеров, мощных насосов, лифтов. Вот одна схема регулятора оборотов асинхронного двигателя 220 В.

С помощью этой схемы можно регулировать обороты двигателей, мощность которых не превышает 1 тыс. Вт. При сборке этой схемы есть нюансы, которые необходимо учесть:

Тип соединения «треугольник».
Необходим драйвер трехфазного моста IR2133.
Микроконтроллер AT90SPWM3B.
Для прошивки микроконтроллера необходим программатор.
Мощные транзисторы IRG4BC30W или их аналоги.
ЖК-дисплей в качестве индикатора.
Импульсный блок питания, который можно купить или собрать собственноручно.

Из-за значительного нагрева диодный мост и силовые транзисторы необходимо установить на радиатор. Если предполагается подключение двигателя мощностью до 400 Вт, то термодатчик ставить необязательно, а для управления можно использовать опторазвязку.

Чтобы увеличить срок службы различных видов двигателей, рекомендуется пользоваться регуляторами оборотов, решающими большое количество проблем.

Автоматическое регулирование ДВС

Содержание:
Автоматическое регулирование ДВС

Автоматическое регулирование ДВС

В зависимости от условий эксплуатации к двигателю внутреннего сгорания предъявляются различные требования. Рисунок 5.20. Условия получения стационарного режима: I-1В-потребительские характеристики. / — Экстерьер является особенностью двигателя.

Частичные характеристики двигателя 2-4. 5-7-регуляторные характеристики Для судовых двигателей установившийся режим работы основан на характеристиках винта ( / / / , IV и др.). (режим холостого хода) до внешних характеристик I. В процессе эксплуатации происходит изменение нагрузки (переход от характеристики III к характеристике IV и др.) или заданного скоростного режима часто приводит к нарушению стационарных (равновесных) режимах работы двигателя.

Высокоскоростные двигатели часто должны работать в полном диапазоне скоростных режимов от n до nWK и от нуля. Людмила Фирмаль

В этом случае регулируемый параметр (скорость) отклоняется от заданного значения (точка ЛФ, не я).Для восстановления режима работы, контроль действий над элементами управления двигателем(ТНВД или дроссельной железнодорожный).

Например, при переключении на частичную характеристику 2 режим с характеристиками потребителя IV устанавливается в точку Е, а скоростной режим остается на заданном уровне. Управление двигателем может быть ручным или автоматическим.

Необходимость установки автоматического регулятора зависит от типа двигателя. Хук. Поскольку карбюраторный двигатель имеет очень стабильный режим работы, то автоматическое регулирование скорости практически отсутствует, а здесь используется ручное управление.

Напротив, работа дизельного двигателя должна регулироваться автоматически, в зависимости от условий эксплуатации. Каждый автоматический переключатель pci имеет чувствительные элементы, предназначенные для измерения ретушированных параметров (скорость, температура охлаждающей жидкости и др.

) и влияют на регулируемые объекты.

Когда чувствительные элементы непосредственно подключены к управлению двигателем, такие регуляторы называются регуляторами прямого действия.

В зависимости от типа сенсорного элемента, автоматический контроллер двигателя может быть механическим, пневматическим, i-равным или однорежимным, двухрежимным и всережимным.

Как правило, в дизельном двигателе для автомобилей устанавливаются автоматические регуляторы прямого действия. Например, дизельный двигатель типа 16 15/18 оснащен всережимным механическим регулятором с изменяемым запасом хода пружины (рис. 5.21).

Усилие подшипника, создаваемое вращательной нагрузкой 5, передается на пружину к через муфту 6 и рычаг 7, и она работает под напряжением.

Другой конец пружины соединен с рычагом / управлением, и вращение рычага / управления изменяет предварительную деформацию пружины K) и, таким образом, скорость установки двигателя. Нормативные характеристики 5-7 (см. фиг.5.

20) зависят от условий, при которых несущая способность груза 5 (см. фиг. 5.21) превышает усилие пружины. Каждая регулирующая характеристика соответствует определенному положению рычага / регулятора.

Если рычаг / регулятор заблокирован в одном положении для характеристики производительности PCI 5 (см. Рисунок 5.20）、 Рисунок 5. 21.

Дополнительный механический регулятор с дизельным двигателем 64 15/18： / — Рычаг управления: 2-кулачковый ролик топливного насоса; 3-траверса; 4-коническая пластина; 5-груз; 6-муфта; 7-регулировочный рычаг:6-регулировочный винт pci. 9-пружинная опора.

HI-регулировочная пружина; 11-в наличии; / 2-направляющая топливного насоса После этого регулятор будет находиться в одиночном режиме mode.

To создайте двухрежимный регулятор, работающий только в режимах наименьшей и номинальной скорости, установите на регулятор 2 последовательные пружины. Каждая пружина выполняет свое предварительное преобразование, соответствующее заданному режиму.

Процесс автоматического регулирования частоты вращения двигателя может осуществляться путем измерения других параметров, значения которых определяются скоростью вращения коленчатого вала.

К таким параметрам относятся разрежение во впускном коллекторе двигателя или давление топлива (масла) после дожимного насоса.

На этой основе были созданы пневматические и гидравлические регуляторы. Замкнутая полость регулятора общего давления сжатого воздуха, которая изолирована от внешней среды диафрагмой 14 (фиг.5.22), и вакуумная трубка 9 соединены с впускным патрубком двигателя.

Одна диафрагма находится над пружиной 18, а другая соединена с направляющей топливного насоса 12.

As частота вращения коленчатого вала впускного коллектора увеличивается, разрежение будет продолжаться, а диафрагмы под воздействием перепада давления левой (закрытой) и правой полостей регулятора будут деформировать пружину 18 и

Перемещать стойку 12 в направлении уменьшения циркуляции топлива supply. In таким образом, вы получаете периферийную характеристику 5(см. рис. 5.20). для перехода в рабочий режим согласно нормативной характеристике 6-7 необходимо перекрыть дроссель/.Те, которые гарантируют модальность regulation.

To для увеличения циркуляции подачи топлива во время пуска используется упругий упор 16, на который можно воздействовать рычагом 10, и одновременно перемещать рельс в сторону, что еще больше увеличит циркуляцию подачи топлива.

Для каждого непрямого действия uli установлены мощные двигатели(дизельные, судовые или стационарные) (рис.5.23).

Их конструкции включают чувствительные к нагрузке / скорости элементы, состоящие из пружины 2 и муфты 3, а также усилительный элемент с поршнями 17 и 19.Гидроцилиндр, управляемый регулирующим клапаном 6 и муфтой 3 в целом. Масло под давлением обратного насоса подачи / 5 (около 0,8 МПа) подается в масляный аккумулятор 16.As нагрузка увеличивается, скорость уменьшается. Пружина 2 смещена вниз муфтой 3 и клапаном 6.In в этом случае масло из накопителя 16 через каналы а и в поступает в нижнюю полость гидроцилиндра в большей (в 2 раза) площади поршня 17.Усилие произведено в гидровлическом цилиндре и поршень двигает вверх. Масло из / .

Дроссельная заслонка; 2. 10. 13 и 15-рычание 1 и: 3 и 7-толчок. 4-педаль для управления быстрым режимом двигателя. 5-рукоятка для остановки двигателя при запуске или концентрировании рабочей смеси.

6 воздухоочистители; воздушные трубки; 9-вакуумные трубки; / / — муфта регулятора; 12-рейка топливного насоса:14-диафрагма; 16-регулируемый концентратор энтальпии: / 7-пружина обогащения; 18-пружина чувствительного элемента. ; / 9-стабилизация упора в режиме холостого хода.

H) — пружинный упор; 21-крышка; 22-регулировочный винт Верхняя полость поршнем / 9 вдавливается в канал а. с помощью пальца 18 Вал 20 вращается и перемешивает стойку топливного насоса. Расход топлива.

Когда поршень гидроцилиндра поднимается, плунжер 20. Людмила Фирмаль

Регулятор непрямого действия обязательно имеет стабилизирующий элемент в виде жесткой или гибкой обратной связи. Pei PI1-30 оснащен гибкой обратной связью, которая обеспечивает постоянную скорость вращения при всех нагрузках от холостого хода до номинального LK (см. Рисунок 5.20). (см. фиг. 5.

23) 22 выталкивает масло в полость под поршнем 9 изодрома. Последний поднимается и сжимает пружину а, создавая силу, которая возвращает распределитель пара 6 в исходное положение.

Масло течет по поперечному сечению сжатого иглой 14 изодрома, поэтому избыточное давление пола за счет поршня 9 постепенно снижается.

Процесс регулировки возобновляется и заканчивается только тогда, когда клапан 6 занимает исходное положение, соответствующее пружине 8 холостого хода. Это происходит только при начальной ставке товара. Поэтому режим двигателя скоростной.

При параллельной работе двигателя, для того чтобы равномерно распределить нагрузку на двигатель, регулятор должен иметь небольшой наклон к регулирующему characteristics. To для получения таких характеристик необходима строгая обратная связь, которая включается в работу. Когда? Рычаг на валу 20, рычаги 23.

24 и 26 перемещаются против часовой стрелки, в результате чего запас деформации пружины 2 постепенно уменьшается, что приводит к уменьшению скорости движения груза по мере увеличения нагрузки на двигатель.

Изменение скоростного режима выполняется с помощью (рыскание рыскающих узлов поворота ２１ для изменения пружины２の予備変 перемещение штока может выполняться как вручную, так и дистанционно. Регулятор снабжен устройством для отключения подачи топлива. Рис. 5.23.

Схема автоматического регулятора косвенных денег Wii RN-30： / — Груз; 2-пружина; 3-муфта; 4-шестерни; 5-валы; 6-и 13-гидрораспределитель:7-втулки. 8-период миграции пружины; 9-поршень zodrome; / B-электромагнит. // — Запорный клапан; 12-запас; 14-ш Ла нзодром; / 5-бустерный реверсивный насос.

16-Масляный Аккумулятор. / 7.

Нижний дифференциальный поршень i гидроцилиндра. 18-палец; / 9-цилиндр верхнего дифференциального поршня 1. 20-вал; 21-заглушка; 22-плунжер; 23. 24. 26 и 27-рычаг. 25 винтов; 28-тяга Вы можете запустить его удаленно, включив электромагнит). В 2-импульсный регулятор используется, когда требования к точности выше, для поддержания быстром режиме.

Регулятор 2 импов Ульс измеряет и производит влияние регулировки согласно 2 параметрам. Один из них регулируется (частота вращения коленчатого вала), другой 1-угловое ускорение или нагрузка.

В связи с требованиями к более полному сгоранию топлива возникла необходимость включения чувствительного элемента 4 в регулятор газотурбинного двигателя под давлением(рис. 5.24).

Давление во впускном коллекторе 7 измеряется и подача топлива пропускается через циркуляционный воздух supply.

As нагрузка увеличивается, скорость движения груза 10 уменьшается, точка а перемещается вправо, а рычаг управления 12 поворачивается около точки В и качает рейку топливного насоса 1 в направлении увеличения циркулирующей подачи топлива.

Однако это движение ограничено расположением точки B. Если увеличить наддув впускного коллектора 7, точка B переместится влево и в сторону большой циркулирующей подачи топлива.

В большинстве систем охлаждения двигателя, помимо регулятора скорости, имеется регулятор температуры, предназначенный для поддержания температуры, а шина setelli-Paris минимизирует расход топлива и износ на поверхности трения parts.

In для лучшего регулирования угла опережения впрыска топлива или воспламенения смеси во многих двигателях устанавливается соответствующее автоматическое устройство, которое изменяет этот угол в зависимости от режима работы.

Усовершенствование системы автоматического управления и регулирования Рисунок 5. 24.

Схема автоматического прямого кондиционера DHYS1NMI оснащенного устройством коррекции давления наддува： / — Рельс топливного насоса: 2-elmsmsha давление наддува чувствительное к ipok. 3 и/ / — пружины: 4-чувствительные элементы.

5-отверстие; 6-компрессор; 7-впускной патрубок; 8-ступенчатая передача: 9 крейцкопф; 10 груз; 2 рычага управления В зависимости от режима работы двигателя, именно на пути к увеличению количества параметров необходимо поддерживать значение на оптимальном уровне.

С развитием вычислительной и микропроцессорной техники, устранение вредных компонентов создается для использования в системах автоматического управления двигателем, с целью оперативной обработки информации о состоянии двигателя, текущем значении параметров и синхронизации оптимального сочетания для обеспечения минимального расхода топлива при заданной нагрузке и скорости.

Регулятор оборотов электродвигателя 220В: особенности выбора, принцип действия, способы подключения

В зависимости от режима работы электрический двигатель вращается с различной скоростью. Контроль за процессом преобразования электрического тока в механическое движение осуществляется при помощи специального прибора – регулятора оборотов.

Современное производство промышленной и бытовой техники подразумевает наличие какого-либо привода для задействования исполнительных механизмов. Двигатель для работы, как правило, является электрическим.

Рабочим органом может быть отдельная деталь: например, в конструкцию виброплиты входит подвижный компонент, взаимодействующий с обрабатываемой поверхностью. При этом уровень нагрузки может меняться вплоть до 3кВт и больше.

В некоторых промышленных системах используется электродвигатель 220 кВт и мощнее, что требует дополнительной настройки. Чтобы адаптировать систему к выбранному режиму работы, используется регулятор оборотов электродвигателя 220В.

Основным преимуществом регулятора оборотов для электромоторов является плавное изменение темпа вращения движущего вала.

Это не единственная выгода использования настроечной системы в агрегатах мощностью 3000 Вт и выше; также регулятор отсекает скачки напряжения в комплексе энергоснабжения, защищая двигатель и периферийные электрические цепи от перегрузки.

Благодаря этому пусковая установка и все связанные устройства стабильно служат в течение всего заявленного производителем периода эксплуатации.

Основные задачи

Регулятор оборотов в любой электрической установке предназначается для настройки числа оборотов за определенную единицу времени. Обычно измерение скорости вращения производится в оборотах за минуту (об/мин).

Когда нажата кнопка запуска, происходит подача пускового импульса; в этот момент регулятор оборотов настраивает двигатель для мягкого старта, корректируя частоту, силу и напряжение тока.

Определенные технические процедуры подразумевают снижение темпа движения рабочих органов оборудования на конкретную величину.

В зависимости от условий эксплуатации регулятор оборотов, подключаемый к электродвигателю, может выполнять ряд других задач:

управление текущим температурным состоянием и уровнем давления в системе без необходимости использования узла обратной связи с приводимыми в движение органами оборудования либо же в случае использования асинхронного двигателя;
увеличение степени сохранения электрической энергии без потери мощности. Адаптируя двигатель для плавного пуска, регулятор снижает потери КПД при старте и остановке ротора, в процессе наращивания или снижения скорости и настройки тяги. Если выбран двигатель для работы короткими импульсами (например, воздушный компрессор), который при этом достаточно маленький, наличие регулятора оборотов является необходимостью;
асинхронные электродвигатели, находящиеся под высокой нагрузкой на валу, используют регулятор для предотвращения подачи слишком сильного стартового импульса. Это снижает вероятность ложного срабатывания защитной автоматики благодаря уменьшению нагрузки на токопроводящие сети;
электрический двигатель для работы в трехфазной сети требует наличия регулятора для стабилизации скорости на определенной величине. Это облегчает осуществление точных технологических операций, от тонкости настройки которых напрямую зависит качество итоговой продукции. Нарушение методики может происходить из-за скачков энергоснабжения или нагрузки на вал. С предустановленным регулятором электродвигатель 220 вольт работает более стабильно;
если система имеет стандартную конфигурацию и электромотор питается от сети с напряжением 220В, регулятор оборотов зачастую выполняет только базовые функции – изменение скорости от нуля до допустимого предела. Также сюда относится поддержание крутящего момента при медленном ходе мотора.

Наличие тех или иных возможностей в определенной модели регулятора зависит от его конструкции. Немаловажную роль также играет принцип действия и особенности проектирования.

Как выбрать

Чтобы найти ту разновидность регулятора оборотов, которая подстроит двигатель для работы в определенных условиях, необходимо изучить расчетные показатели, которые выдает мотор при штатной нагрузке. Важным нюансом являются условия эксплуатации, с учетом которых изготовлен электродвигатель, а также их способ функционирования и конструкция.

Регуляторы векторного типа сочетаются с коллекторными двигателями. Важно обратить внимание на мощность регулятора, которая должна несколько превышать аналогичный показатель мотора для стабильной и безопасной работы привода.

Векторный тип управления настраивается в зависимости от характера обратной связи, а также показателей постоянного магнитного потока. Скалярное управление рассчитывается от фактической нагрузки на вал двигателя.

Этот способ является более простым, но не отличается надежностью.

Регулятор постоянно защищает двигатель, для чего в нем стоит узел контроля напряжения. Чтобы этот комплекс срабатывал в нужные моменты, следует выбирать модель с широким диапазоном.

Следует проверить, чтобы число и размеры входных контактов соответствовали спецификациям имеющейся разновидности электродвигателя.

Также входное напряжение проходит через аппаратную широтно-импульсную модуляцию, для реализации которой используется ШИМ-регулятор.

Диапазон доступных величин выбирается относительно имеющегося оборудования. К примеру, для простого вентилятора будет достаточно от 500 до 1000 оборотов в минуту. Более быстроходные агрегаты, такие как станки и другие производственные системы, могут вращаться до 3000 об/мин.

Не менее важным техническим нюансом являются габаритные размеры регулятора. Настраивая двигатель для работы в связке с настроечным модулем оборотов, необходимо учитывать наличие свободного пространства для установки последнего. Обычно для монтажа регулятора оборотов предусматривается ниша, полка или свободное место другого характера.

Принцип действия

Говоря о бытовых и промышленных устройствах, таких как электропривод для медогонки 220В, подогреватель двигателя 220В с помпой и других системах, стоит помнить, что в момент запуска этих и других электроприводов происходит деформация обмотки силового узла с одновременным его нагревом.

Приемником напряжения выступает контроллер, который осуществляет выпрямление тока через диод. Далее энергия направляется на систему конденсаторов, играющих роль фильтра.

Выходной поток мощности представляет собой ток, проведенный через ШИМ-регулятор и выпущенный на обмотки ротора, настраивая двигатель для работы на определенной частоте вращения.

Настройка оборотов электрического привода медогонки или другого производственного оборудования выполняется несколькими способами изменения параметров подаваемого в обмотки двигателя энергоснабжения:

снижение или увеличение показателя напряжения;
изменение текущей частоты;
регулировка силы тока.

Наиболее часто используемые типы регулировки оборотов:

автотрансформаторная система реализована в виде движущегося контакта, который соприкасается с обмоткой. Это изменяет скорость вращения ротора. Такой тип управления используется в подогревателях двигателя 220В с помпой и других системах, где нужна четкая синусоида переменного напряжения и высокое сопротивление вероятной перегрузке;
симисторное, или тиристорное, регулирование скорости меняет уровень подаваемого напряжения посредством активации тиристорной пары, собранной встречно, либо же их включение одновременно с симистором. Эта схема применяется не только в промышленных асинхронных электромоторах, но и в небольших бытовых приборах, таких как электрический привод медогонки, диммер, различные переключатели и пр.;
внедрение сопротивления выполняется посредством одного или нескольких типов преобразователей – переменных резисторов, разделяющих устройств и др. Эта методика положительно зарекомендовала себя в однофазных конфигурациях моторов, где с ее помощью производится контроль скольжения. Изменение разницы между скоростью якоря и величиной магнитного поля статора эффективно способствует снижению оборотов. Для реализации настройки сопротивлением используются высокомощные электрические двигатели, так как на них можно дать меньше напряжения. При этом стандартное соотношение будет равно до двух раз в меньшую сторону.

Каждый тип управления имеет свои преимущества. Осуществлять выбор необходимо под конкретный двигатель (однофазный, трехфазный и т.д.), а также согласно параметрам потребителя.

Способы подключения

Прежде чем начать интеграцию регулятора оборотов, необходимо изучить руководство. Там указан тип и механизм работы имеющейся модели.

Без этой информации можно допустить ошибку и спровоцировать поломку модуля либо двигателя.

Как правило, схема подключения регулятора оборотов не особенно отличается по разновидностям последних, поэтому в руководстве пользователя будет представлен чертеж типовой электроцепи.

Изучив схему интеграции, необходимо понять, как используется метод распиновки. С его помощью определяется количество выводов для полноценного управления имеющейся разновидностью электрического мотора.

Далее проводится сопоставление выходных контактов электродвигателя и цветовых обозначений разъемов регулятора. Необходимо подбирать приборы так, чтобы не оставалось неподключенных выходов. Если какой-то контакт останется неиспользуемым, их можно закоротить, чтобы не нарушилась работа мотора.

Когда все обозначения совпадут, можно начинать соединение и подключение к энергоснабжению.

Двухрежимные регуляторы обеспечивают автоматическое регулирование при двух скоростных режимах — при минимальном и максимальном числах оборотов. При промежуточных режимах управление двигателем осуществляется вручную, воздействием на рейку топливного насоса.

Всережимные регуляторы применяются на двигателях, у которых нагрузка носит переменный характер. Они автоматически поддерживают заданное число оборотов вала при изменении нагрузки.

Предельные регуляторы устанавливаются на двигателе для предупреждения возрастания числа оборотов вала сверх допустимого. В таких двигателях регулирование осуществляется вручную с помощью рейки топливного насоса.

Все основные типы современных автоматических регуляторов основаны на использовании центробежных сил, возникающих при вращении деталей. Схема действия осевого центробежного регулятора показана на рис. 1. Вертикальный валик регулятора приводится во вращение от вала двигателя посредством шестеренчатой передачи.

На валике закреплена траверса с шарнирно закрепленными на ее концах грузами, имеющими рычаги.

По мере возрастания числа оборотов двигателя грузы регулятора начинают расходиться, как показано стрелками, воздействуя рычагами на муфту, а последняя с помощью тяг прикрывает дроссельную заслонку (в карбюраторных двигателях) или уменьшает подачу топлива (в дизелях). При уменьшении числа оборотов пружина, воздействуя на муфту, перемещает ее вверх, устанавливая нормальный режим работы двигателя.

Он обеспечивает устойчивую работу двигателя при малых нагрузках и поддерживает в известных пределах заданное число оборотов при изменении нагрузки.

Когда число оборотов вала двигателя при уменьшении нагрузки начнет увеличиваться, регулятор, воздействуя на рейку, повернет плунжеры в гильзах в сторону уменьшения подачи топлива. Мощность двигателя уменьшится в соответствии с изменением нагрузки, и увеличение числа оборотов прекратится.

Возрастание нагрузки приведет к уменьшению числа оборотов вала двигателя; при этом регулятор переместит рейку в обратном направлении, увеличит подачу топлива и предотвратит дальнейшее уменьшение числа оборотов.

Регулятор крепится к топливному насосу и составляет с ним один узел.

Шаровые грузы регулятора (шесть штук) располагаются в радиальных прорезях крестовины, которая сидит на коническом конце кулачкового вала топливного насоса.

Со стороны насоса шары упираются в коническую стальную шайбу, которая сидит в выточке корпуса регулятора, а с противоположной стороны — в плоскую шайбу, которая может свободно вращаться и передвигаться по оси.

Осевое перемещение плоской шайбы, вызываемое грузами при увеличении числа оборотов и, следовательно, увеличении их центробежной силы, передается через бронзовую втулку и шарикоподшипник на рычаг. Поворот рычага вокруг его неподвижной оси связан с растя-рением двух пружин регулятора и одновременным передвижением рейки насоса в сторону уменьшения подачи топлива плунжерами.

Пружины своими концами закреплены на рычаге, сидящем на одном валике с наружным рычагом регулятора. Перестановкой наружного рычага задается величина натяжения пружин регулятора, что, в свою очередь, определяет число оборотов двигателя. Смазка регулятора производится разбрызгиванием.

На рис. 3 изображен всережимный центробежный регулятор дизеля 2ДСП 16,5/20. Конструктивной его особенностью является наличие одной пружины, позволяющей изменять число оборотов от 350 до 650 об/мин путем ручного воздействия на нее маховичком с поста управления двигателем.

Вал регулятора составляет одно целое с валом масляного насоса и приводится в движение ведомой шестерней от шестерни, посаженной на коленчатый вал. На шестерне шарнирно закреплены два груза, в прорезях которых установлены шариковые подшипники. В прорези заходят, опираясь на ролики, концы подвижной вильчатой втулки, нагруженной сверху пружиной, опирающейся на тарелку пружины.

Подвижная вильчатая втулка связана с грузами и пружиной, а также с механизмом регулирования топливного насоса посредством вилки двуплечего рычага, входящего в кольцевой паз.

Вращаемая грузами, она может перемещаться вдоль вала под влиянием центробежной силы грузов и упругости пружины, воздействуя на механизм регулирования топливного насоса.

При увеличении числа оборотов грузы регулятора расходятся, поднимают втулку с помощью рейки емого топлива.

Автоматическое регулирование частоты вращения

Частота вращения ДВС регулируется изменением количества топлива, подаваемого в рабочие цилиндры. Различают два основных вида регулирования: количественное и качественное.

Количественное регулирование осуществляется у карбюраторных двигателей: в зависимости от режима работы двигателя в его цилиндры подается различное количество рабочей смеси (практически постоянного состава), т. е. с примерно одинаковым коэффициентом избытка воздуха.

Качественное регулирование применяется у дизелей.

Суть его состоит в том, что независимо от режима работы двигателя в его цилиндры за каждый цикл поступает практически неизменное количество воздуха при различной подаче топлива.

Так, при снижении мощности двигателя и соответственно количества подаваемого топлива со 100 до 25% коэффициент избытка воздуха возрастет в четыре раза, т. е. качество рабочей смеси в цилиндрах резко изменится.

Условия работы дизелей, используемых на судне в качестве главных и вспомогательных двигателей, отличаются между собой.

Режим работы главного двигателя зависит не только от количества подаваемого в его цилиндры топлива, но и от элементов винта и сопротивления движению судна. Мощность и частота вращения двигателя связаны между собой и изменяются одновременно с изменением количества подаваемого топлива или работы, совершаемой гребным винтом. Последний является своего рода регулятором для двигателя.

Если баланс мощности, развиваемой двигателем и потребляемой гребным винтом, нарушается, то дизель переходит на другой режим, при котором этот баланс восстанавливается.

Например, при следовании судна против ветра или на мелководье сопротивление увеличивается, что приводит к снижению частоты вращения двигателя.

И наоборот, при плавании судна в балласте сопротивление его движению уменьшается и частота вращения дизеля возрастает. Однако в обоих случаях двигатель будет работать на установившемся режиме.

Таким образом, главный двигатель, работающий непосредственно на гребной винт, не нуждается в регуляторе, который поддерживал бы постоянную частоту вращения. Больше того, при увеличении сопротивления движению судна такой регулятор был бы вреден, так как попытка сохранить неизменной частоту вращения приводила бы к повышенной подаче топлива и, как следствие этого, к перегрузке двигателя.

Однако при работе судна на волнении в случае оголения гребного винта частота вращения может недопустимо возрасти, что чревато поломкой двигателя. Если же случится обрыв гребного винта или его лопастей, поломка валопровода и т. п., то дизель пойдет «вразнос» и может вообще разрушиться.

Итак, на главном двигателе, работающем на гребной винт, необходим автоматический регулятор, который ограничивал бы частоту вращения, т. е. предельно допустимый скоростной режим. Вместе с тем, этот регулятор не должен оказывать влияния на подачу топлива при работе двигателя на любом скоростном режиме ниже предельно допустимого. Такие регуляторы называются однорежимными или предельными.

Отличительной особенностью их конструкции является отсутствие постоянной связи между регулятором и рейкой топливных насосов. Это позволяет изменять подачу топлива вручную с поста управления (с ЦПУ, мостика) в широких пределах.

Но при достижении двигателем заданного скоростного режима регулятор начинает оказывать воздействие на топливную рейку, не допуская дальнейшего увеличения частоты вращения.

Значение предельной частоты вращения, которую регулятор допускает, задают соответствующим затягом его пружины.

Дизель-генераторы, включая главные дизель-генераторы, вырабатывают электрический ток определенного напряжения, а генераторы переменного тока — и определенной частоты.

Как напряжение, так и частота тока зависят от частоты вращения ротора генератора, т. е. от частоты вращения дизеля.

Для получения неизменного напряжения и частоты дизель должен работать с постоянной частотой вращения при любой нагрузке.

Таким образом, регулятор дизель-генератора должен автоматически поддерживать постоянным заданный скоростной режим, увеличивая подачу топлива при увеличении нагрузки и уменьшая эту подачу при уменьшении нагрузки.

Кроме этого, у регулятора должно быть предусмотрено устройство, позволяющее задавать необходимую частоту вращения дизеля, которую регулятор должен поддерживать неизменной. Такие регуляторы носят название всережимных.

Их конструктивное отличие заключается в том, что между регулятором и тягой топливных насосов двигателя существует жесткая связь. Рукояткой с поста управления непосредственно не воздействуют на топливную тягу, а изменяют затяг пружины регулятора. Каждому скоростному режиму соответствует определенный затяг пружины.

Сопоставляя оба рассмотренных регулятора, отметим, что их принципиальное различие заключается в том, каким образом регулятор связан с рейкой топливных насосов. При отсутствии постоянной связи регулятор будет однорежимным; если постоянная связь имеется, — всережимным.

У применяемых на главных двигателях регуляторах нередко предусматривается возможность использовать их как в качестве однорежимных, так и всережимных; такие регуляторы называются всережимно-предельными. Переключение регулятора с одной схемы на другую осуществляется изменением характера его связи с топливной рейкой, что предусматривается конструкцией регулятора.

Целесообразность применения такого регулятора объясняется различными условиями эксплуатации главного двигателя. При нормальных условиях плавания регулятор включается как предельный и подачей топлива управляют с поста управления.

При волнении моря, чтобы предотвратить резкие колебания частоты вращения двигателя, регулятор включают как всережимный, несколько ослабляя затяг его пружины.

Это позволяет эксплуатировать двигатель при качке судна на постоянной, хотя и пониженной частоте вращения.

Следует заметить, что при использовании всережимного регулятора, в случае чрезмерного повышения нагрузки, продолжение работы дизеля при неизменной частоте вращения будет приводить к его перегрузке.

Чтобы этого не происходило, в конструкции всережимных регуляторов предусматривают устройство, ограничивающее подачу топлива (упор максимальной подачи). Такой регулятор называется всережимным регулятором с ограничением по нагрузке.

При увеличении нагрузки он поддерживает заданную частоту вращения путем увеличения подачи топлива до определенного предела. По достижении предельной нагрузки дальнейшее увеличение подачи топлива не происходит, и частота вращения двигателя начинает снижаться.

Это предотвращает возможную поломку двигателя. Всережимные регуляторы с ограничением по нагрузке применяют на дизель-генераторах.

И, наконец, рассмотрим, как будет происходить изменение подачи топлива у двигателя, снабженного всережимным регулятором с ограничением по нагрузке при переводе его на более высокий скоростной режим, не превышающий, однако, допускаемого по нагрузке.

Как только рукояткой будет увеличен затяг пружины, возникает несоответствие между частотой вращения двигателя в данный момент и задаваемой регулятором.

Это приведет к тому, что регулятор сразу начнет увеличивать подачу топлива до максимального значения и двигатель, прежде чем достичь заданной частоты вращения, будет работать какое- то время на предельной подаче топлива.

Чтобы этого не происходило, в регуляторе должен быть предусмотрен еще один ограничитель, связанный с рукояткой поста управления. Тогда при переходе на более высокий скоростной режим количество подаваемого топлива будет ограничиваться не упором максимальной подачи, а этим ограничителем.

Его обычно настраивают так, чтобы допускаемая им подача топлива не превышала ту, которая соответствует задаваемому скоростному режиму более чем на 10—15%. После выхода двигателя на новую частоту вращения в случае дальнейшего увеличения нагрузки подача топлива будет ограничиваться не упором максимальной подачи, а этим ограничителем.

Разумеется, если нагрузка, соответствующая задаваемой частоте вращения, будет близкой к предельной, то ограничение подачи топлива как на переходном режиме, так и после выхода двигателя на заданную частоту вращения осуществляется упором максимальной подачи.

Такой регулятор называют всережимным регулятором с ограничением по нагрузке и по задаваемым и фактическим оборотам.

Если у подобного регулятора отсутствует упор максимальной подачи, то его называют всережимным регулятором с ограничением по задаваемым и фактическим оборотам.

Регуляторы этих типов применяются для главных двигателей. Для маломощных высокооборотных дизелей, работающих на потребители через разобщительную муфту, применяются регуляторы называемые двухрежимными, которые, кроме ограничения nмакс, автоматически поддерживают сниженную частоту вращения холостого хода.

Автоматический регулятор оборотов микродрели от Александъра Савова

Да, это моя дрель и почему-то все пугаются когда её видят.

Ну, жалко мне пока денег на нормальный девайс.

Самая приятная часть работы, и трудная, это сверление печатной платы. Я собираю что-то новое и необходимо сверлить все это дело.

Очень часто приходится класть дрель на стол, пока что-то обдумываешь или тебя отвлекает супруга, а если на столе ещё и творческий беспорядок, то микродрели очень сложно найти место. Из-за вибрации во включенном состоянии она может слететь со стола.

Тут возникла идея собрать стабилизатор с регулировкой частоты вращения.

Нашел хорошую подборку схем на Радиокоте: статья «Ковырялочка для п/плат». Автор МП42Б

Содержание / Contents

Хотелось сделать так, чтобы микродрель имела маленькие обороты на холостом режиме, а при нагрузке частота вращения сверла увеличивалась.Во-первых это очень удобно, во-вторых двигатель работает в облегченном режиме, в-третьих меньше изнашиваются щетки.Источник изображения radiokot.ruА вот и схема такого автоматического регулятора оборотов. Её автор Александър Савов из Болгарии.Инженер А. Савов — основал в 1991 году фирму «COMACON», на сегодня ведущую болгарскую компанию в области КИП и А.Автор множества конструкций и статей для радиолюбителей, которые опубликованы в журналах «Млад конструктор» и «Радио, телевизия, електроника» и др.

Статья с интервью Савова (на болгарском).

В схеме применены легкодоступные детали. Микросхему LM317 необходимо установить на радиатор во избежание её перегрева.

Конденсаторы электролитические на номинальное напряжение 16В.Диоды 1N4007 можно заменить на любые другие рассчитанные на ток не менее 1А. Светодиод АЛ307 любой другой. Печатная плата выполнена на одностороннем стеклотекстолите.Резистор R5 мощностью не менее 2Вт, или проволочный. БП должен иметь запас по току, на напряжение 12 В. Регулятор работоспособен при напряжении 12-30 В, но свыше 14В придется заменить конденсаторы на соответствующие по напряжению.Готовое устройство после сборки начинает работать сразу. Резистором P1 выставляем требуемую частоту вращения на холостом ходу. Резистор P2 служит для установки чувствительности к нагрузке, им выбираем нужный момент увеличения оборотов. Если увеличить емкость конденсатора C4, то увеличится время задержки высоких оборотов или если двигатель работает рывками. Я увеличил емкость до 47uF.Двигатель для устройства не критичен. Только необходимо чтобы он был в хорошем состоянии.Я долго мучился, уже подумал, что у схемы был глюк, что она непонятно как регулирует обороты, или уменьшает обороты во время сверления.Но разобрал двигатель, прочистил коллектор, подточил графитовые щетки, смазал подшипники, собрал. Установил искрогасящие конденсаторы. Схема заработала прекрасно.Теперь не нужен неудобный выключатель на корпусе микродрели.Разводка уважаемого МП42Б, вытащена из общего файла его статьи, упомянутой в начале.02.05.2019 по просьбе камрадов на плате подписал детали и немного навёл красоты Игорь Котов.Архив обновлён.

????2019-savov-labeled-datagor_ru_lay6.7z
11.15 Kb ⇣ 111

Важно! Соблюдаем технику безопасности при работе со стеклотекстолитом.Ведь стеклотекстолит изготовлен на основе стеклоткани, которая содержит мельчайшие волокна стекла.

При попадании в дыхательные пути или на кожу они вызывают раздражение и пр. неприятности!

Спасибо за внимание!

Регулятор — новости по теме Регулятор

ГлавнаяРегулятор

Финансы21.12.2021 · 08:30

Как работает рынок коллективных инвестиций в Казахстане

С начала года количество держателей паев выросло в 3,6 раза, отмечает глава департамента рынка ценных бумаг АРРФР Павел Афанасьев

ценные бумаги фондовый рынок регулятор рынок ценных бумаг ПИФы АРРФР Агентство РК по регулированию и развитию финансового рынка Павел Афанасьев коллективные инвестиции паи ETF

Финансы 10.2021 · 11:13″>06.10.2021 · 11:13

Решение о ликвидации Capital Bank Kazakhstan вступило в законную силу

Ликвидационная комиссия примет меры для завершения дел банка

регулятор Банки РК Capital Bank Kazakhstan АРРФР Агентство РК по регулированию и развитию финансового рынка лишение лицензии ликвидация банка ликвидационная комиссия решение о ликвидации

Финансы06.09.2021 · 15:04

За 7 месяцев банки заработали свыше 812 млрд тенге

Их прибыль по сравнению с январем-июлем 2020 года выросла на 80,5%

прибыль банки активы депозиты кредиты регулятор вклад финрегулятор АРРФР

Финансы 07.2021 · 18:00″>16.07.2021 · 18:00

Как будет развиваться рынок зеленого финансирования в Казахстане

Агентство по регулированию и развитию финансового рынка разработало правила регистрации выпуска зеленых облигаций

KASE банки финансовый сектор фондовый рынок регулятор Казахстанская фондовая биржа финрегулятор АРРФР PwC Kazakhstan Агентство РК по регулированию и развитию финансового рынка зеленое финансирование банки Казахстана зеленые облигации ESG Environmental Social and Governance

Финансы15.07.2021 · 08:30

Как защитить инвесторов и не зарегулировать финансовый рынок?

Поправки в Закон «О рынке ценных бумаг» пояснили в Ассоциации финансистов Казахстана

брокеры инвесторы фондовый рынок законопроекты регулятор финансовый рынок РЦБ АФК Ассоциация финансистов Казахстана Мурат Кастаев АРРФР Агентство РК по регулированию и развитию финансового рынка розничные инвесторы DAMU Capital Management Ирина Кушнарева инвестиционные компании защита прав инвесторов закон о рынке ценных бумаг правки в закон

Финансы 06.2021 · 16:15″>08.06.2021 · 16:15

Как выплата дивидендов отразится на Jusan Bank?

Общая сумма выплаты акционерам банка за 2020 год составила более 70 млрд тенге

банки регулятор выплата дивидендов просроченная задолженность NPL акционеры банков АРРФР БВУ РК Jusan Bank помощь государства господдержка банкам First Heartland Jusan Bank

Финансы05.06.2021 · 12:05

Регулятор опубликовал список нелицензированных компаний

Торговля финансовыми инструментами сопряжена с различными рисками, предупредили в АРРФР

регулятор оффшоры Мошенники АРРФР псевдоброкеры список псевдоброкеров брокерская лицензия лицензированные брокеры

Финансы 02.2021 · 15:16″>25.02.2021 · 15:16

Отбасы банк может выйти из системы гарантирования депозитов

Ее планируют заменить гарантией государства

регулятор КФГД гарантирование депозитов АФК Ассоциация финансистов Казахстана ЖССБК АРРФР отбасы банк Агентство РК по регулированию и развитию финансового рынка жилищная политика

Финансы17.02.2021 · 18:21

Управляющие компании должны обеспечить минимальную доходность

Мария Хаджиева рассказала о требованиях к управлению пенсионными накоплениями

инвестиции фондовый рынок регулятор пенсионные активы АРРФР Агентство РК по регулированию и развитию финансового рынка управляющие компании управление пенсионными активами

Финансы 01.2021 · 08:30″>12.01.2021 · 08:30

Что будет с AsiaCredit Bank и Capital Bank Kazakhstan?

В конце 2020 года истек срок исполнения акционером плана мероприятий по докапитализации банков

банки регулятор AsiaCredit Bank Банки РК акционеры банков АРРФР

В мире28.11.2020 · 07:07

В Великобритании создадут регулятора для технологических корпораций

У пользователей их услуг появится право не видеть таргетированную рекламу

Facebook Великобритания регулятор создание технологические компании Google Glass

Финансы21.08.2020 · 09:30

Владимир Савов: Небольшие компании смогут привлекать капитал на бирже

Как нововведение МФЦА поможет развитию бизнеса в Казахстане

инвестиции регулятор

В мире 04.2020 · 07:05″>01.04.2020 · 07:05

Заблокировать выплату дивидендов рекомендует британский регулятор

Банки королевства планировали в ближайшие недели выплатить акционерам 9,26 млрд долларов

дивиденды Великобритания регулятор блокировка выплат

В мире24.12.2019 · 07:00

Французский регулятор оштрафовал Google на 150 млн евро

Это произошло из-за правил размещения рекламы на платформе

Google штраф правила регулятор

Финансы08.08.2019 · 08:29

Сможет ли Нацбанк загасить спекуляции на валютном рынке

Мнение экспертов и участников рынка

регулятор обменники обмен валюты

Финансы 05.2014 · 07:24″>19.05.2014 · 07:24

Комитет по финнадзору останется в структуре Нацбанка

Аналитики предположили, что в комитете могут произойти перестановки

Нацбанк регулятор Национальный Банк РК АФН КФН

Бизнес16.04.2014 · 18:29

Регулятор может ужесточить требования к банкам

Меры государства по регулированию финансового рынка с каждым годом становятся все жестче

НПФ банки тенге регулятор Антон Сороко Банки РК Ерлен Бадыхан

Государство15.03.2013 · 08:55

К 2020 году страны ЕЭП планируют создать единый финрынок

Создание интегрированного финансового рынка Казахстана, России и Белоруссии, являющихся участниками Единого экономического прост. ..

Россия Казахстан интеграция ЕЭП Белоруссия регулятор Единое экономическое пространство финансовый рынок

Экономика02.08.2012 · 07:45

Антимонопольное ведомство сократило число лицензий

Алматы. 2 августа. Kapital.kz – В Казахстане отменены такие виды лицензий, как передача и распределение электрической, тепловой…

монополия лицензии регулятор

Связанные теги

АРРФРАгентство РК по регулированию и развитию финансового рынкабанкифондовый рынокБанки РКакционеры банковВеликобританияфинансовый рынок

БАЗА ЗНАНИЙ SOLANUM TUBEROSUM: РАЗДЕЛ ПО МОЛЕКУЛЯРНО-ГЕНЕТИЧЕСКОЙ РЕГУЛЯЦИИ МЕТАБОЛИЧЕСКИХ ПУТЕЙ | Иванисенко

1. Aggarwal C.C., Zhai C. (Eds.). Mining Text Data. Springer Science & Business Media, 2012.

2. Boycheva S., Dominguez A., Rolcik J., Boller T., Fitzpatrick T.B. Consequences of a deficit in vitamin B6 biosynthesis de novo for hormone homeostasis and root development in Arabidopsis. Plant Physiol. 2015;167(1):102-117. DOI 10.1104/pp.114.247767.

3. Bragina E.Y., Tiys E.S., Freidin M.B., Koneva L.A., Demenkov P.S., Ivanisenko V.A., Kolchanov N.A., Puzyrev V.P. Insights into pathophysiology of dystropy through the analysis of gene networks: an example of bronchial asthma and tuberculosis. Immunogenetics. 2014;66(7-8):457-465. DOI 10.1007/s00251-014-0786-1.

4. Bragina E.Y., Tiys E.S., Rudko A.A., Ivanisenko V.A., Freidin M.B. Novel tuberculosis susceptibility candidate genes revealed by the reconstruction and analysis of associative networks. Infect. Genet. Evol. 2016;46:118-123. DOI 10.1016/j.meegid.2016.10.030.

5. Cao Y., Liu F., Simpson P., Antieaua L., Bennett A. , Cimino J.J., Ely J., Yu H. AskHERMES: An online question answering system for complex clinical questions. J. Biomed. Inform. 2011;44:277-288. DOI 10.1016/j.jbi.2011.01.004.

6. Carbon S., Ireland A., Mungall C.J., Shu S., Marshall B., Lewis S., AmiGO Hub, Web Presence Working Group. AmiGO: online access to ontology and annotation data. Bioinformatics. 2009;25(2):288289. DOI 10.1093/bioinformatics/btn615.

7. Collobert R., Weston J., Bottou L., Karlen M., Kavukcuoglu K., Kuksa P. Natural language processing (almost) from scratch. J. Mach. Learn. Res. 2011;12:2493-2537.

8. Déjardin A., Sokolov L.N., Kleczkowski L.A. Sugar/osmoticum levels modulate differential abscisic acid-independent expression of two stress-responsive sucrose synthase genes in Arabidopsis. Biochem. J. 1999;344(2):503-509. DOI 10.1042/bj3440503.

9. Demenkov P.S., Ivanisenko T.V., Kolchanov N.A., Ivanisenko V.A. ANDVisio: a new tool for graphic visualization and analysis of literature mined associative gene networks in the ANDSystem. In Silico Biology. 2012;11(3-4):149-161. DOI 10.3233/ISB-2012-0449.

10. Eden E., Lipson D., Yogev S., Yakhini Z. Discovering motifs in ranked lists of DNA sequences. PLoS Comput. Biol. 2007;3(3):e39. DOI 10.1371/journal.pcbi.0030039.

11. Eden E., Navon R., Steinfeld I., Lipson D., Yakhini Z. GOrilla: a tool for discovery and visualization of enriched GO terms in ranked gene lists. BMC Bioinformatics. 2009;10:48. DOI 10.1186/1471-2105-10-48.

12. Ellis R.P., Cochrane M.P., Dale M.F.B., Duffus C.M., Lynn A., Morrison I.M., Prentice R.D.M., Swanston J.S., Tiller S.A. Starch production and industrial use. J. Sci. Food Agric. 1998;77(3):289-311. DOI 10.1002/(SICI)1097-0010(199807)77:3<289::AID-JSFA38>3.0.CO;2-D.

13. Friedman C., Hripcsak G., Shagina L., Liu H. Representing information in patient reports using natural language processing and the extensible markup language. J. Am. Med. Inform. Assoc. 1999;6:76-87. DOI 10.1136/jamia.1999.0060076.

14. Friml J. , Wiśniewska J., Benková E., Mendgen K., Palme K. Lateral relocation of auxin efflux regulator PIN3 mediates tropism in Arabidopsis. Nature. 2002;415:806-809. DOI 10.1038/415806a.

15. Furutani M., Kajiwara T., Kato T., Treml B.S., Stockum C., TorresRuiz R.A., Tasaka M. The gene MACCHI-BOU 4/ENHANCER OF PINOID encodes a NPh4-like protein and reveals similarities between organogenesis and phototropism at the molecular level. Development. 2007;134(21):3849-3859. DOI 10.1242/dev.009654.

16. Geigenberger P. Regulation of starch biosynthesis in response to a fluctuating environment. Plant Physiol. 2011;155(4):1566-1577. DOI 10.1104/pp.110.170399.

17. Glotov A.S., Tiys E.S., Vashukova E.S., Pakin V.S., Demenkov P.S., Saik O.V., Ivanisenko T.V., Arzhanova O.N., Mozgovaya E.V., Zainulina M.S., Kolchanov N.A., Baranov V.S., Ivanisenko V.A. Molecular association of pathogenetic contributors to pre-eclampsia (pre-eclampsia associome). BMC Syst. Biol. 2015;9(Suppl.2):S4. DOI 10.1186/1752-0509-9-S2-S4.

18. Guilfoyle T.J., Hagen G. Auxin response factors. Curr. Opin. Plant Biol. 2007;10(5):453-460. DOI 10.1016/j.pbi.2007.08.014.

19. Guney E., Oliva B. Exploiting protein-protein interaction networks for genome-wide disease-gene prioritization. PLoS ONE. 2012;7(9): e43557. DOI 10.1371/journal.pone.0043557.

20. Hansen H., Grossmann K. Auxin-induced ethylene triggers abscisic acid biosynthesis and growth inhibition. Plant Physiol. 2000;124(3): 1437-1448. DOI 10.1104/pp.124.3.1437.

21. Huang D.W., Sherman B.T., Lempicki R.A. Systematic and integrative analysis of large gene lists using DAVID bioinformatics resources. Nat. Protoc. 2008;4(1):44-57. DOI 10.1038/nprot.2008.211.

22. Ivanisenko V.A., Saik O.V., Ivanisenko N.V., Tiys E.S., Ivanisenko T.V., Demenkov P.S., Kolchanov N.A. ANDSystem: an Associative Network Discovery System for automated literature mining in the field of biology. BMC Syst. Biol. 2015;9(Suppl.2):S2. DOI 10.1186/1752-0509-9-S2-S2.

23. Jenner H.L., Winning B.M., Millar A.H., Tomlinson K.L., Leaver C.J., Hill S.A. NAD malic enzyme and the control of carbohydrate metabolism in potato tubers. Plant Physiol. 2001;126:1139-1149. DOI 10.1104/pp.126.3.1139.

24. Jobling S. Improving starch for food and industrial applications. Curr. Opin. Plant Biol. 2004;7(2):210-218. DOI 10.1016/j.pbi.2003.12.001.

25. Kanehisa M., Goto S. KEGG: kyoto encyclopedia of genes and genomes. Nucleic Acids Res. 2000;28(1):27-30. DOI 10.1093/nar/28.1.27.

26. Khlestkin V.K., Peltek S.E., Kolchanov N.A. Target genes for development of potato (Solanum tuberosum L.) cultivars with desired starch properties. Selskokhozyaystvennaya biologiya = Agricultural Biology. 2017;52(1):25-36. DOI 10.15389/agrobiology.2017.1.25rus. (in Russian)

27. Khlestkin V.K., Peltek S.E., Kolchanov N.A. Review of direct chemical and biochemical transformations of starch. Carbohydr. Polymers. 2018;181(1):460-476. DOI 10.1016/j.carbpol.2017.10.035.

28. Kilicoglu H. Biomedical text mining for research rigor and integrity: tasks, challenges, directions. Brief. Bioinform. 2017. Jan 1. DOI 10.1101/108480.

29. Kraak A. Industrial applications of potato starch products. Ind. Crops Prod. 1992;1(2-4):107-112. DOI 10.1016/0926-6690(92)90007-I.

30. Krallinger M., Rodriguez-Penagos C., Tendulkar A., Valencia A. PLAN2L: a web tool for integrated text mining and literaturebased bioentity relation extraction. Nucleic Acids Res. 2009; 37(Suppl.2):W160-W165. DOI 10.1093/nar/gkp484.

31. Larina I.M., Pastushkova L.Kh., Tiys E.S., Kireev K.S., Kononikhin A.S., Starodubtseva N.L., Popov I.A., Custaud M.A., Dobrokhotov I.V., Nikolaev E.N., Kolchanov N.A., Ivanisenko V.A. Permanent proteins in the urine of healthy humans during the Mars500 experiment. J. Bioinform. Comput. Biol. 2015;13(1):1540001. DOI 10.1142/S0219720015400016.

32. Lee H.W., Cho C., Kim J. Lateral Organ Boundaries Domain16 and 18 act downstream of the AUXIN1 and LIKE-AUXIN3 auxin influx carriers to control lateral root development in Arabidopsis. Plant Physiol. 2015;168(4):1792-1806. DOI 10.1104/pp.15.00578.

33. Li C., Liakata M., Rebholz-Schuhmann D. Biological network extraction from scientific literature: state of the art and challenges. Brief. Bioinform. 2013;15(5):856-877. DOI 10.1093/bib/bbt006.

34. Lilley J.L., Gee C.W., Sairanen I., Ljung K., Nemhauser J.L. An endogenous carbon-sensing pathway triggers increased auxin flux and hypocotyl elongation. Plant Physiol. 2012;160(4):2261-2270. DOI 10.1104/pp.112.205575.

35. Ljung K., Hull A.K., Celenza J., Yamada M., Estelle M., Normanly J., Sandberg G. Sites and regulation of auxin biosynthesis in Arabidopsis roots. Plant Cell. 2005;17(4):1090-1104. DOI 10.1105/tpc.104.029272.

36. McKibbin R.S., Muttucumaru N., Paul M.J., Powers S.J., Burrell M.M., Coates S., Purcell P.C., Tiessen A., Geigenberger P., Halford N.G. Production of high-starch, low-glucose potatoes through over-expres sion of the metabolic regulator SnRK1. Plant Biotechnol. J. 2006;4(4):409-418. DOI 10.1111/j.1467-7652.2006.00190.x.

37. Meystre S.M., Savova G.K., Kipper-Schuler K.C., Hurdle J.F. Extracting information from textual documents in the electronic health record: a review of recent research. Yearb Med. Inform. 2008;35:128-144.

38. Mi H., Poudel S., Muruganujan A., Casagrande J.T., Thomas P.D. PANTHER version 10: expanded protein families and functions, and analysis tools. Nucleic Acids Res. 2015;44(D1):D336-D342. DOI 10.1093/nar/gkv1194.

39. Michalska J., Zauber H., Buchanan B.B., Cejudo F.J., Geigenberger P. NTRC links built-in thioredoxin to light and sucrose in regulating starch synthesis in chloroplasts and amyloplasts. Proc. Natl. Acad. Sci. USA. 2009;106:9908-9913. DOI 10.1073/pnas.0903559106.

40. Mishra B.S., Singh M., Aggrawal P., Laxmi A. Glucose and auxin signaling interaction in controlling Arabidopsis thaliana seedlings root growth and development. PLoS ONE. 2009;4(2):e4502. DOI 10.1371/journal.pone.0004502.

41. Miyazawa Y., Sakai A. , Miyagishima S.Y., Takano H., Kawano S., Kuroiwa T. Auxin and cytokinin have opposite effects on amyloplast development and the expression of starch synthesis genes in cultured bright yellow-2 tobacco cells. Plant Physiol. 1999;121(2):461-470. DOI 10.1104/pp.121.2.461.

42. Momynaliev K.T., Kashin S.V., Chelysheva V.V., Selezneva O.V., Demina I.A., Serebryakova M.V., Alexeev D., Ivanisenko V.A., Aman E., Govorun V.M. Functional divergence of Helicobacter pylori related to early gastric cancer. J. Proteome Res. 2010;9(1):254267. DOI 10.1021/pr900586w.

43. Müller-Röber B.T., Kossmann J., Hannah L.C., Willmitzer L., Sonnewald U. One of two different ADP-glucose pyrophosphorylase genes from potato responds strongly to elevated levels of sucrose. Mol. Gen. Genet. 1990;224:136-146.

44. Ni D.A., Yu X.H., Wang L.J., Xu Z.H. Aberrant development of pollen in transgenic tobacco expressing bacterial iaaM gene driven by pollen- and tapetum-specific promoters. Shi Yan Sheng Wu Xue Bao. 2002;35(1):1-6.

45. Obata-Sasamoto H., Suzuki H. Activities of enzymes relating to starch synthesis and endogenous levels of growth regulators in potato stolon tips during tuberization. Physiol. Plant. 1979;45(3):320-324. DOI 10.1111/j.1399-3054.1979.tb02591.x.

46. Pastushkova L.Kh., Kononikhin A.S., Tiys E.S., Dobrokhotov I.V., Ivanisenko V.A., Nikolaev E.N., Larina I.M., Popov I.A. Urine proteome study for the evaluation of age dynamics in healthy men. Uspekhi gerontologii = Advances in Gerontology. 2015б;28(4):294700. (in Russian)

47. Pastushkova L.Kh., Kononikhin A.S., Tiys E.S., Nosovsky A.M., Dobrokhotov I.V., Ivanisenko V.A., Nikolaev E.N., Novoselova N.M., Custaud M.A., Larina I.M. Shifts in urine protein profile during dry immersion. Aviakosm. Ekolog. Med. 2015;49(4):15-19.

48. Pastushkova L.H., Kononikhin A.S., Tiys E., Obraztsova O.A., Dobrokhotov I.V., Ivanisenko V.A., Nikolaev E.N., Larina I.M. Identification of biological processes on the composition of the urine proteome cosmonauts on the first day after long space flights. Rossiyskiy fiziologicheskiy zhurnal im. I.M. Sechenova = I.M. Sechenov Physiological Journal. 2015a;101:222-237. (in Russian)

49. Petrovskiy E.D., Saik O.V., Tiys E.S., Lavrik I.N., Kolchanov N.A., Ivanisenko V.A. Prediction of tissue-specific effects of gene knockout on apoptosis in different compartments of human brain. BMC Genomics. 2015;16(Suppl.13):S3. DOI 10.1186/1471-2164-16-S13-S3.

50. Popik O.V., Petrovskiy E.D., Mishchenko E.L., Lavrik I.N., Ivanisenko V.A. Mosaic gene network modelling identified new regulatory mechanisms in HCV infection. Virus Res. 2015;218:71-78. DOI 10.1016/j.virusres.2015.10.004.

51. Purcell P.C., Smith A.M., Halford N.G. Antisense expression of a sucrose nonfermenting-1-related protein kinase sequence in potato results in decreased expression of sucrose synthase in tubers and loss of sucrose-inducibility of sucrose synthase transcripts in leaves. Plant J. 1998;14:195-202. DOI 10.1046/j.1365-313X.1998.00108.x.

52. Quettier A.L., Bertrand C. , Habricot Y., Miginiac E., Agnes C., Jeannette E., Maldiney R. The phs1-3 mutation in a putative dualspecificity protein tyrosine phosphatase gene provokes hypersensitive responses to abscisic acid in Arabidopsis thaliana. Plant J. 2006;47(5):711-719. DOI 10.1111/j.1365-313X.2006.02823.x.

53. Rebholz-Schuhmann D., Oellrich A., Hoehndorf R. Text-mining solutions for biomedical research: enabling integrative biology. Nat. Rev. Genet. 2012;13:829-839. DOI 10.1038/nrg3337.

54. Roumeliotis E., Kloosterman B., Oortwijn M., Kohlen W., Bouwmeester H.J., Visser R.G., Bachem C.W. The effects of auxin and strigolactones on tuber initiation and stolon architecture in potato. J. Exp. Bot. 2012;63(12):4539-4547. DOI 10.1093/jxb/ers132.

55. Saik O.V., Demenkov P.S., Ivanisenko T.V., Kolchanov N.A., Ivanisenko V.A. Development of methods for automatic extraction of knowledge from texts of scientific publications for the creation of the knowledge base SOLANUM TUBEROSUM. Selskokhozyaystvennaya biologiya = Agricultural Biology. 2017;52(1):63-74. DOI 10.15389/agrobiology.2017.1.63rus. (in Russian)

56. Saik O.V., Ivanisenko T.V., Demenkov P.S., Ivanisenko V.A. Interactome of the hepatitis C virus: Literature mining with ANDSystem. Virus Res. 2016a;218:40-48. DOI 10.1016/j.virusres.2015.12.003.

57. Saik O.V., Konovalova N.A., Demenkov P.S., Ivanisenko T.V., Petrovskiy E.D., Ivanisenko N.V., Ivanoshchuk D.E., Ponomareva M.N., Konovalova O.S., Lavrik I.N., Kolchanov N.A. Molecular associations of Primary Open-Angle Glaucoma with potential comorbid diseases (POAG-associome). Biotecnología Aplicada. 2016b;33(3):3201-3206.

58. Salanoubat M., Belliard G. The steady-state level of potato sucrose syntha se mRNA is dependent on wounding, anaerobiosis and sucrose concen tration. Gene. 1989;84:181-185. DOI 10.1016/0378-1119(89)90153-4.

59. Sarker A., Ginn R., Nikfarjam A., O’Connor K., Smith K., Jayaraman S., Upadhaya T., Gonzalez G. Utilizing social media data for pharmacovigilance: A review. J. Biomed. Inform. 2015;54:202-212. DOI 10.1016/j.jbi.2015.02.004.

60. Shetty K.D., Dalal S.R. Using information mining of the medical literature to improve drug safety. J. Am. Med. Inform. Assoc. 2011;18:668-674. DOI 10.1136/amiajnl-2011-000096.

61. Slocombe S.P., Laurie S., Bertini L., Beaudoin F., Dickinson J.R., Halford N.G. Molecular cloning of SnIP1, a novel protein that interacts with SNF1-related protein kinase (SnRK1). Plant Mol. Biol. 2002; 49:31-44.

62. Stark C., Breitkreutz B.J., Reguly T., Boucher L., Breitkreutz A., Tyers M. BioGRID: a general repository for interaction datasets. Nucleic Acids Res. 2006;34:D535-D539. DOI 10.1093/nar/gkj109.

63. Tang B., Wu Y., Jiang M., Denny J.C., Xu H. Recognizing and encoding disorder concepts in clinical text using machine learning and vector space model. Working Notes for CLEF 2013 Conference. 2013;1179.

64. Thomas P.D., Kejariwal A., Guo N., Mi H., Campbell M.J., Muruganujan A., Lazareva-Ulitsky B. Applications for protein sequence function evolution data: mRNA/protein expression analysis and coding SNP scoring tools. Nucleic Acids Res. 2006;34(Suppl.2):W645W650. DOI 10.1093/nar/gkl229.

65. Uzuner O., South B.R., Shen S., DuVall S.L. 2010 i2b2/VA challenge on concepts, assertions, and relations in clinical text. J. Am. Med. Inform. Assoc. 2011;18:552-556. DOI 10.1136/amiajnl-2011-000203.

66. Van Harsselaar J.K., Lorenz J., Senning M., Sonnewald U., Sonnewald S. Genome-wide analysis of starch metabolism genes in potato (Solanum tuberosum L.). BMC Genomics. 2017;18(1):37. DOI 10.1186/s12864-016-3381-z.

67. Wei C.-H., Kao H.-Y., Lu Z. PubTator: a web-based text mining tool for assisting biocuration. Nucleic Acids Res. 2013;41:W518-W522. DOI 10.1093/nar/gkt441.

68. Xing M., Xue H. A proteomics study of auxin effects in Arabidopsis thaliana. Acta Biochim. Biophys. Sin. (Shanghai). 2012;44(9):783796. DOI 10.1093/abbs/gms057.

69. Zhang H., Hou J., Liu J., Zhang J., Song B., Xie C. The roles of starch metabolic pathways in the cold-induced sweetening process in potatoes. Starch-Stärke. 2017;69:1-2. DOI 10.1002/star.201600194.

70. Zhu Y.X., Davies P.J. The control of apical bud growth and senescence by auxin and gibberellin in genetic lines of peas. Plant Physiol. 1997;113(2):631-637.

Гены с моноаллельной экспрессией вносят непропорционально большой вклад в генетическое разнообразие человека

. 2016 март; 48(3):231-237.

doi: 10.1038/ng.3493. Epub 2016 25 января.

Вирджиния Савова ^# ^{1
2} , Сун Чун ^# ³ , Машал Сохаил ^# ³ , Рут Б. МакКоул ² , Роберт Уитвики ¹ , Лиза Гай ¹ , Тобиас Л Ленц ³ , Си-Тинг Ву ² , Шамиль Р Сюняев ³ , Александр Гимельбрант ^{1
2}

Принадлежности

¹ Онкологический институт Дана-Фарбер, Бостон, США.
² Факультет генетики, Гарвардская медицинская школа, Бостон, США.
³ Отделение генетики, медицинский факультет, Больница имени Бригама и женщин, Гарвардская медицинская школа, Бостон, США.

^# Внесли поровну.

PMID: 26808112
PMCID: PMC4942303
DOI: 10.1038/нг.3493

Бесплатная статья ЧВК

Вирджиния Савова и др. Нат Жене. 2016 9 марта0003

Бесплатная статья ЧВК

. 2016 март; 48(3):231-237.

doi: 10.1038/ng.3493. Epub 2016 25 января.

Авторы

Принадлежности

¹ Онкологический институт Дана-Фарбер, Бостон, США.
² Факультет генетики, Гарвардская медицинская школа, Бостон, США.
³ Отделение генетики, медицинский факультет, Больница имени Бригама и женщин, Гарвардская медицинская школа, Бостон, США.

^# Внесли поровну.

PMID: 26808112
PMCID: PMC4942303
DOI: 10.1038/нг.3493

Абстрактный

Неожиданно большое количество аутосомных генов человека подвержено моноаллельной экспрессии (MAE). Наш анализ 4227 таких генов обнаруживает удивительно высокую генетическую изменчивость среди человеческих популяций. Это увеличенное разнообразие вряд ли отражает расслабленный очищающий отбор. Примечательно, что гены MAE демонстрируют повышенную скорость рекомбинации и повышенную плотность контекстов гипермутабельных последовательностей. Однако эти факторы не в полной мере объясняют возросшее разнообразие. Мы обнаружили, что повышенное нуклеотидное разнообразие генов MAE также связано с большим аллельным возрастом: варианты в этих генах, как правило, старше и обогащены полиморфизмами, общими для неандертальцев и шимпанзе. Как синонимичные, так и несинонимичные аллели генов MAE имеют повышенную среднюю популяционную частоту. Мы также наблюдали сильное обогащение сигнатуры MAE среди генов, которые, как сообщается, эволюционировали в условиях уравновешивающего отбора. Мы предполагаем, что важной биологической функцией широко распространенного MAE может быть создание межклеточной гетерогенности; повышенная генетическая изменчивость способствует этой неоднородности.

Цифры

Рисунок 1. Нуклеотидное разнообразие выше в…

Рисунок 1. Нуклеотидное разнообразие выше в генах MAE

и . Среднее разнообразие нуклеотидов (…

Рисунок 1. Нуклеотидное разнообразие выше в генах MAE

и . Среднее разнообразие нуклеотидов ( π ) для генов MAE и BAE в наборе данных 1000 геномов (глобальный) и во всех четырех континентальных группах: африканской, европейской, азиатской и американской. π вычисляется для областей кодирования (CDS), включая все сайты. Столбики погрешностей представляют собой 95% доверительные интервалы, рассчитанные путем начальной загрузки. Оранжевый — гены ВАЕ; синий — гены МАЕ; серый показывает данные, рассчитанные для всех аутосомных генов. б . Как и в (а), рассчитано только для четырехкратно вырожденных сайтов. с . Как и в (b), исключая сайты, склонные к CpG (все сайты, перед которыми стоит C или за которыми следует G) из расчета разнообразия нуклеотидов. π было скорректировано с учетом разницы в частоте мутаций на четырехкратно вырожденных сайтах, не склонных к CpG, оцененной по мутационной модели в ссылке

Рисунок 2. Очистительная селекция, частота мутаций и…

Рисунок 2. Очистительный отбор, частота мутаций и рекомбинация как потенциальные источники генетического разнообразия в…

Рисунок 2. Очищающий отбор, частота мутаций и рекомбинация как потенциальные источники генетического разнообразия в генах MAE.

и . Гены MAE и BAE среди генов, которые, как известно, вызывают менделевские болезни, извлечены из базы данных OMIM (OMIM MorbidMap) и по всему геному. Внутри каждого столбца показаны номера генов в каждой категории. Здесь и далее данные MAE, показанные на синий , данные BAE оранжевый ; p-значение из точного теста Фишера. б . Средняя частота 90 164 de novo 90 165 диплоидных мутаций на основание для генов MAE и BAE из полногеномных последовательностей родительско-дочерних трио GoNL. Слева: частота мутаций, оцененная по 82 de novo мутаций в кодирующих областях: ( все ), включая сайты CpG; ( не-CpG ), за исключением сайтов CpG. Справа: то же самое, оценка по 2272 de novo мутаций в интронных областях. с . Спектр частот сайтов для производных аллелей в генах MAE и BAE в наборе данных 1000 геномов. Показана доля вариантов для нейтральных (четырехкратно вырожденных) аллелей с данной производной аллельной частотой в ячейках по десять. Вставка показывает крупный план высоких частот аллелей (от 10% до 90%). д . Среднее разнообразие нуклеотидов ( π ) для ~1000 генов [как MAE ( синий ), так и BAE ( оранжевый )] с самой низкой скоростью локальной рекомбинации ( r ≤ 0,21 сМ/Мб) с использованием данных глобальной популяции 1000 геномов. Левый — для расчета использовались все нейтральные (четырехкратно вырожденные) сайты. Справа — то же самое, но исключая сайты, подверженные CpG, из расчета нуклеотидного разнообразия и с учетом 1,06-кратной разницы в частоте мутаций, не связанных с CpG. Столбики погрешностей показывают 95% ДИ. Анализ других диапазонов r можно найти в дополнительной таблице 6 .

Рисунок 3. Древние варианты и гены под…

Рисунок 3. Древние варианты и гены в условиях балансирующего отбора обогащаются среди генов MAE

и…

Рисунок 3. Древние варианты и гены в условиях балансирующего отбора обогащаются среди генов MAE

и . Процент MAE ( синий ) и BAE ( оранжевый ) среди генов, которые, как считается, находятся в состоянии уравновешивающего отбора (см. Дополнительную таблицу 10 ) по сравнению с полногеномным набором данных (тест Пирсона χ ² , p < 3,9 × 10 ^–7 ). б . Аллельный возраст синонимичных SNP в генах MAE и BAE оценивается с применением метода Neighborhood-based Clock (NC) к геномам, секвенированным в рамках проекта GoNL. Значения NC нанесены на график для синонимичных SNP в генах MAE ( синий ) и генах BAE ( оранжевый ) в зависимости от частоты производного аллеля (10% интервалов). Столбики погрешностей показывают стандартную ошибку среднего. Анализ был ограничен вариантами, связанными со скоростью локальной рекомбинации от 0 до 0,5 сМ/Мб. Другие диапазоны скоростей рекомбинации см. в дополнительной таблице 6 . Сообщается комбинированное значение P, рассчитанное по всем производным интервалам частот аллелей. Подробнее см. Методы.

Рисунок 4. Межвидовые полиморфизмы обогащаются среди…

Рисунок 4. Межвидовые полиморфизмы богаты среди генов MAE

и . Процент генов MAE с…

Рисунок 4. Межвидовые полиморфизмы преобладают среди генов MAE.

и . Процент генов MAE с применением неандертальского фильтра к кандидатам на межвидовой полиморфизм человека и шимпанзе. Серый — полногеномный набор данных; Черный : (I): Гены с древними SNP, общие с неандертальцами — гены, содержащие по крайней мере один древний SNP, кодирующий белок, предшествующий расколу человека и неандертальца. (II): TSP _h +TSP _c – гены с любыми признаками межвидового полиморфизма между человеком и шимпанзе. (III): И I, и II: т. е. как и во II, после применения неандертальского фильтра. Количество генов в каждой категории показано под меткой каждой группы. Приведены отношения шансов и уровни их значимости (*p<0,05, ***p<0,001). б . Процент генов MAE среди межвидовых гаплотипов человека и шимпанзе (TSP, черный ) и контрольных наборов данных ( серый ): полногеномный набор данных (геном) и набор генов, смежных с SNP, сегрегируют у обоих видов одинаково по состояние (Shared SNP) как контроль неравномерной плотности повторяющихся мутаций. Слева: данные для всех гаплотипов; В центре: данные для гаплотипов менее 20 т.п.н. от генов; Справа: как слева, за исключением генов домашнего хозяйства, определяемых повсеместным и низковариантным выражением в тканях. Количество генов в каждой категории указано под меткой группы. Приведены отношения шансов и уровни их значимости (*p<0,05, **p<0,01). Подробнее см. Методы. с. Частотные спектры сайтов для производных аллелей в генах MAE, которые также имеют межвидовые гаплотипы между человеком и шимпанзе на расстоянии 20 т.п.н. от гена (всего 17 генов, черных ) по сравнению со всеми генами, не имеющими межвидовых гаплотипов ( серый ) . Вставки увеличивают разрешение по вертикальной оси. Все SNP находятся в 4-кратно вырожденных сайтах; частоты аллелей из проекта 1000 геномов.

См. это изображение и информацию об авторских правах в PMC

Цитируется

Мутации ABCA3 у взрослых с интерстициальным заболеванием легких: есть ли связь?
Фальфан-Валенсия Р. Фальфан-Валенсия Р. Саркоидоз Васк Диффузный Дисфункция Легких. 2022;39(2):e2022022. дои: 10.36141/svdld.v39i2.13370. Epub 2022 29 июня. Саркоидоз Васк Диффузный Дисфункция Легких. 2022. PMID: 36118543 Бесплатная статья ЧВК. Аннотация недоступна.
Биологическая характеристика вариантов ABCA3 в легочной ткани младенцев и детей с дефицитом ABCA3.
Сюй К.К., Вегнер Д.Дж., Гертс Л.С., Хейнс Х.Б., Ян П., Хамвас А., Эгтесади П., Свит С.К., Сешнс Коул Ф., Вамбах Дж.А. Сюй К.К. и др. Педиатр Пульмонол. 2022 май; 57(5):1325-1330. doi: 10.1002/ppul.25862. Epub 2022 17 марта. Педиатр Пульмонол. 2022. PMID: 35170262 Бесплатная статья ЧВК.
Скрининг на основе секвенирования РНК для реактивации молчащих аллелей аутосомных генов.
Гупта С., Лафонтен Д.Л., Виньо С., Менделевич А., Виноградова С., Игараши К.Дж., Бортвин А., Алвес-Перейра С.Ф., Наг А., Гимельбрант А.А. Гупта С. и др. G3 (Бетесда). 4 февраля 2022 г .; 12 (2): jkab428. doi: 10.1093/g3journal/jkab428. G3 (Бетесда). 2022. PMID: 35100361 Бесплатная статья ЧВК.
Интроны контролируют смещение экспрессии стохастических аллелей.
Sands B, Yun S, Mendenhall AR. Сэндс Б. и др. Нац коммун. 2021 11 ноября; 12 (1): 6527. doi: 10.1038/s41467-021-26798-4. Нац коммун. 2021. PMID: 34764277 Бесплатная статья ЧВК.
Всесторонняя характеристика моноаллельной экспрессии во время гемопоэза и лейкемогенеза через Секвенирование одноклеточной РНК.
Фу Р., Цинь П., Цзоу С., Ху З., Хун Н., Ван И., Джин В. Фу Р и др. Front Cell Dev Biol. 2021 13 окт;9:702897. doi: 10.3389/fcell.2021.702897. Электронная коллекция 2021. Front Cell Dev Biol. 2021. PMID: 34722498 Бесплатная статья ЧВК.

Просмотреть все статьи «Цитируется по»

использованная литература

1. Савова В, Виньо С, Гимельбрант АА. Аутосомно-моноаллельная экспрессия: генетика эпигенетического разнообразия? Curr Opin Genet Dev. 2013; 23: 642–8. — пабмед
1. Chess A, Simon I, Cedar H, Axel R. Аллельная инактивация регулирует экспрессию генов обонятельных рецепторов. Клетка. 1994; 78: 823–34. — пабмед
1. Гимельбрант А., Хатчинсон Дж. Н., Томпсон Б. Р., Чесс А. Широко распространенная моноаллельная экспрессия на аутосомах человека. Наука. 2007; 318:1136–40. — пабмед
1. Цвемер Л. М. и соавт. Аутосомно-моноаллельная экспрессия у мышей. Геном биол. 2012;13:R10. — ЧВК — пабмед
1. Наг А и др. Хроматиновая подпись широко распространенной моноаллельной экспрессии. Элиф. 2013;2:e01256. — ЧВК — пабмед

Ссылки на методы

1. Борель С. и др. Предвзятая экспрессия аллелей в одиночных клетках первичных фибробластов человека. Am J Hum Genet. 2015;96:70–80. — ЧВК — пабмед
1. Francioli LC, et al. Полногеномные закономерности и свойства мутаций de novo у человека. Нат Жене. 2015
1. Пруфер К. и соавт. Полная последовательность генома неандертальца из Горного Алтая. Природа. 2014; 505:43–9. — ЧВК — пабмед
1. Кай Дж. Дж., Макферсон Дж.М., Селла Г., Петров Д.А. Повсеместное автостоп в местах кодирования и регулирования у людей. Генетика PLoS. 2009;5:e1000336. — ЧВК — пабмед
1. Аджубей И.А., и соавт. Метод и сервер для прогнозирования повреждающих миссенс-мутаций. Нат Методы. 2010;7:248–9. — ЧВК — пабмед

Типы публикаций

термины MeSH

Грантовая поддержка

R01 GM078598/GM/NIGMS NIH HHS/США
R01 GM061936/GM/NIGMS NIH HHS/США
DP1 GM106412/GM/NIGMS NIH HHS/США
R01 GM114864/GM/NIGMS NIH HHS/США
GM105857/GM/NIGMS NIH HHS/США

U54 LM008748/LM/NLM NIH HHS/США
R01 GM61936/GM/NIGMS NIH HHS/США
5DP1 GM106412/DP/NCCDPHP CDC HHS/США
R01 GM105857/GM/NIGMS NIH HHS/США
R01 Mh201244/MH/NIMH NIH HHS/США
Mh201244/MH/NIMH NIH HHS/США

Аутосомно-моноаллельная экспрессия: генетика эпигенетического разнообразия?

Сохранить цитату в файл

Формат: Резюме (текст) PubMedPMIDAbstract (текст) CSV

Добавить в коллекции

Создать новую коллекцию
Добавить в существующую коллекцию

Назовите свою коллекцию:

Имя должно содержать менее 100 символов

Выберите коллекцию:

Не удалось загрузить вашу коллекцию из-за ошибки
Повторите попытку

Добавить в мою библиографию

Моя библиография

Не удалось загрузить делегатов из-за ошибки
Повторите попытку

Ваш сохраненный поиск

Название сохраненного поиска:

Условия поиска:

Тестовые условия поиска

Эл. адрес: (изменить)

Который день? Первое воскресеньеПервый понедельникПервый вторникПервая средаПервый четвергПервая пятницаПервая субботаПервый деньПервый рабочий день

Который день? воскресеньепонедельниквторниксредачетвергпятницасуббота

Формат отчета: SummarySummary (text)AbstractAbstract (text)PubMed

Отправить максимум: 1 шт. 5 шт. 10 шт. 20 шт. 50 шт. 100 шт. 200 шт.

Отправить, даже если нет новых результатов

Необязательный текст в электронном письме:

Создайте файл для внешнего программного обеспечения для управления цитированием

Полнотекстовые ссылки

Эльзевир Наука

Полнотекстовые ссылки

Обзор

. 2013 дек; 23 (6): 642-8.

doi: 10.1016/j.gde.2013.09.001. Epub 2013 24 сентября.

Вирджиния Савова ¹ , Себастьян Виньо, Александр А. Гимельбрант

принадлежность

¹ Кафедра биологии рака, Институт рака Дана-Фарбер, кафедра генетики, Гарвардская медицинская школа, 450 Brookline Avenue, Boston, MA 02215, United States.

PMID: 24075575
DOI: 10.1016/ж.где.2013.09.001

Обзор

Вирджиния Савова и др. Curr Opin Genet Dev. 2013 Декабрь

. 2013 дек; 23 (6): 642-8.

doi: 10.1016/j.gde.2013.09.001. Epub 2013 24 сентября.

Авторы

Вирджиния Савова ¹ , Себастьян Виньо, Александр А. Гимельбрант

принадлежность

¹ Кафедра биологии рака, Институт рака Дана-Фарбер, кафедра генетики, Гарвардская медицинская школа, 450 Brookline Avenue, Boston, MA 02215, United States.

PMID: 24075575
DOI: 10.1016/ж.где.2013.090,001

Абстрактный

У млекопитающих относительная экспрессия двух родительских аллелей многих генов контролируется одним из трех основных эпигенетических феноменов: инактивацией Х-хромосомы, импринтингом и митотически стабильной аутосомной моноаллельной экспрессией (MAE). MAE влияет на большую часть аутосомных генов человека и вносит огромную эпигенетическую гетерогенность в сходные в остальном клеточные популяции. Несмотря на его распространенность, многие функциональные и механистические аспекты биологии МАЭ остаются неизвестными. Несколько линий доказательств указывают на то, что установление и поддержание MAE контролируются множеством генетических элементов. Основываясь на известных геномных особенностях, регулирующих X-инактивацию и импринтинг, мы выделяем вероятные особенности элементов, контролирующих MAE. Мы также оцениваем последствия MAE для отношений генотип-фенотип, уделяя особое внимание гаплонедостаточности.

Цитируется

Рак щитовидной железы 9Мутации 0371 PTEN и TP53 : особый молекулярный и клинический случай.
Коломбо К., Польяги Г., Този Д., Музза М., Бульфаманте Г., Персани Л., Фугаццола Л., Чирелло В. Коломбо С. и др. Фронт Онкол. 2022, 2 сентября; 12:949098. doi: 10.3389/fonc.2022.949098. Электронная коллекция 2022. Фронт Онкол. 2022. PMID: 36119511 Бесплатная статья ЧВК.
Дефицит trappc9 вызывает микроцефалию и ожирение, зависящие от родителей.
Лян З. С., Чимино И., Ялчин Б., Рагхупати Н., Ванколли В.Е., Ибарра-Сориа Х., Ферт Х.В., Риммингтон Д., Фаруки И.С., Леллиотт С.Дж., Мангер С.К., О’Рахилли С., Фергюсон-Смит А.С., Колл А.П., Логан ДВ. Лян З.С. и др. Генетика PLoS. 2 сентября 2020 г .; 16 (9): e1008916. doi: 10.1371/journal.pgen.1008916. электронная коллекция 2020 сен. Генетика PLoS. 2020. PMID: 32877400 Бесплатная статья ЧВК.
MaGIC: набор инструментов машинного обучения и веб-приложение для вывода моноаллельных генов из хроматина.
Виноградова С., Саксена С. Д., Уорд Х. Н., Виньо С., Гимельбрант А. А. Виноградова С. и соавт. Биоинформатика BMC. 2019 28 февраля; 20 (1): 106. doi: 10.1186/s12859-019-2679-7. Биоинформатика BMC. 2019. PMID: 30819107 Бесплатная статья ЧВК.
Аллели риска генов с моноаллельной экспрессией обогащены вариантами с усилением функции и обеднены вариантами с потерей функции для нарушений развития нервной системы.
Савова В., Виноградова С., Прусс Д., Гимельбрант А.А., Вайс Л.А. Савова В. и др. Мол Психиатрия. 2017 Дек;22(12):1785-1794. doi: 10.1038/mp.2017.13. Epub 2017 7 марта. Мол Психиатрия. 2017. PMID: 28265118 Бесплатная статья ЧВК.
Визуализация аллель-специфической экспрессии в одиночных клетках выявляет эпигенетический мозаицизм у мутанта h29 с потерей импринтинга.
Гинарт П., Калиш Дж. М., Цзян К. Л., Ю А. С., Бартоломей М. С., Радж А. Гинар П. и др. Гены Дев. 2016 1 марта; 30 (5): 567-78. doi: 10.1101/gad.275958.115. Гены Дев. 2016. PMID: 26944681 Бесплатная статья ЧВК.

Просмотреть все статьи «Цитируется по»

Типы публикаций

термины MeSH

Полнотекстовые ссылки

Эльзевир Наука

Укажите

Формат: ААД АПА МДА НЛМ

Отправить на

Десислава Савова

Партнер Десислава Савова

Десислава Савова возглавляет нашу глобальную группу потребительских товаров и розничной торговли, а также нашу техническую группу в Европе.

Dessislava специализируется во всех областях коммерческого права, включая технологии и коммерческие контракты и сотрудничество, совместные предприятия, экономическое регулирование, потребительское право и защиту данных, искусственный интеллект и кибербезопасность. Она является членом нашей глобальной группы по управлению рисками данных.

Кроме того, она читает лекции в Sciences Po ( Ecole de Droit ) и в Версальском университете Сен-Кантен-ан-Ивелин по техническому праву и праву данных.

Соответствующий опыт
Публикации и идеи

Посмотреть все новости и работу с клиентами с участием Десиславы Савовой

Контактная информация

Клиффорд Чанс, Париж
+33 1 4405 5483
Напишите мне
Владеет английским, русским, чешским, болгарским и французским языками
Практика Телекоммуникации, медиа и технологии, слияния и поглощения
Сектор Потребительские товары и розничная торговля, Телекоммуникации, Аэрокосмическая промышленность и оборона, Частный капитал

Карьера и квалификация

Университет Климента Охридски, София (DEUG de droit) 1993
Университет Роберта Шумана в Страсбурге (Maîtrise de droit des madees et Certificat de droit européen) 1998
Университет Страсбурга (степень магистра делового права – квалификация пост-магистра в области коммерческого права DESS) — DJCE) 1998
Centre de Formation Professionnelle des Avocats d’Alsace à Strasbourg 1999
Принят в качестве адвоката в Париже в 2000 г.
Работал в Clifford Chance Paris в 2000 г.
Прикомандирован в Clifford Chance London в 2000 г.
Прикомандирован в юридический отдел EADS 2001 г.
Партнер с 2011 г.

Десислава Савова входит в число «Ведущих лиц» практики.
Legal 500 2022, Конфиденциальность и защита данных — Франция
Десислава Савова удостоена звания «Выдающийся практик».
IFLR EMEA 2021, M&A – Франция
«Я высоко оцениваю самоотверженность и решимость Дессиславы Савовой в выполнении такой высококачественной работы в условиях крайнего дефицита времени».
«Clifford Chance предлагает солидный опыт работы в различных юрисдикциях во многих странах, всегда предлагая клиентам скоординированный опыт».
Legal500 EMEA 2021 – Франция
Десислава Савова входит в число « Известный Практик ».
IFLR 2020 — Франция
«Clifford Chance помогает в вопросах защиты данных и кибербезопасности. Практика (…) способна решать вопросы с высокими ставками и обеспечивает единое окно для транзакций, крупных проектов соответствия, сложных коммерческих контрактов и ежедневных рекомендаций по защите данных и кибербезопасности (…). Дессислава Савова — руководитель практики».
Legal500 2020 – Франция: конфиденциальность и защита данных: Уровень 2
» Clifford Chance имеет обширную авиационную практику с командой, члены которой «члены дополняют друг друга». Практика имеет сильную корпоративную и коммерческую направленность, а Дессислава Савова и Фабрис Коэн составляют сердце группы, а также сильный судебные и арбитражные разбирательства, а также экспертиза регулирующих органов.В недавнем корпоративном событии Коэн консультировал Airbus по поводу продажи Vector Aerospace за 750 млн долларов компании StandardAero Aviation Holdings, а Савова представляла интересы Airbus по реализации новой промышленной и коммерческой стратегии привлечения компонентов самолетов. Тибо д’Алес представлял Европейский сервисный центр Cessna Citation в судебном процессе против владельцев и менеджеров самолетов в связи с неуплатой ремонтных работ.Другие ключевые контакты включают Джейсона Фрая, Саймона Гринберга и Томаса Бодессона.Чарль-Анри Берингер был стал партнером в мае 2018 г. »
Legal 500 EMEA, France, Aviation, 2019
» Клиффорд Чанс регулярно выполняет широкий спектр ценных корпоративных инструкций для Airbus, часто с сильным международным компонентом. Фабрис Коэн и Дессислава Савова, которые имеют опыт работы с коммерческими контрактами, являются ключевыми именами. Повышение Сандрин Коллетье до Консультирование в мае 2017 г. еще больше усилило позиции группы в арбитраже.Недавняя работа включает в себя консультирование Airbus по вопросам продажи Vector Aerospace и ее дочерних компаний компании StandardAero Aviation, а также помощь Airbus в глобальной реорганизации Airbus Group9.0165 »
Legal 500 EMEA, France, Aviation, 2018
» «Юристы высокого уровня» Clifford Chance «очень опытны, отзывчивы и с ними легко работать»; команда из 40 юристов предоставляет «выдающиеся услуги». Особенно рекомендуется для работы со «сложными сделками по слияниям и поглощениям во Франции и за рубежом». «и имеет особый опыт в области обороны, здравоохранения, банковского дела и энергетики. Недавняя работа включает в себя управление многими стратегическими государственными и частными сделками по слиянию и поглощению, такими как консультирование Airbus по созданию совместного предприятия с Safran и помощь Jacobs Douwe Egberts в продаже Carte Noire. В число клиентов входят Société Générale, Rexel и Numericable. Матье Реми «сочетает в себе отличные технические юридические навыки и деловую хватку с ценными советами в сложных ситуациях». Особо рекомендуются Фабрис Коэн, Жиль Лебретон, Тьерри Шон и Лоран Шоэнштайн, а также Катрин Астор-Вейрес. , Алин Карден, Дессислава Савова и Ив Верли – другие ключевые фигуры «.
Legal 500 EMEA, Франция, Слияния и поглощения, 2016
» Clifford Chance недавно участвовала в громких сделках по слияниям и поглощениям, особенно в банковском секторе, где она помогала французскому правительству в спасении Crédit Immobilier de France. Фирма также представляла интересы крупных французских групп, таких как Carrefour, в стратегических сделках в странах с развивающейся экономикой. Матье Реми, которому «можно слепо доверять», имеет выдающийся послужной список. Среди других ключевых имен в команде из 36 юристов — Тьерри Шон, Ив Верли, Жиль Лебретон, Лоран Шоэнштайн, Катрин Астор-Вейрес, Алин Карден и Десислава Савова, консультирующая по коммерческим и договорным аспектам сделок M&A9.0165 »
Legal 500, Отдел слияний и поглощений, 2014
» Десислава Савова возглавляет команду из восьми юристов, которая обеспечивает коммерческую и договорную поддержку во время M&A «.
Legal 500, Раздел M&A, 2013

Подключиться к LinkedIn
Подпишитесь на нас в Твиттере
Подпишитесь на нас в Instagram
Следуйте за нами на YouTube
Подпишитесь на нас в WeChat
Присоединяйтесь к нам на Facebook

Как Европа стала главным регулирующим органом в мире

Европейский комиссар по вопросам конкуренции Маргрет Вестагер беседует со СМИ во время пресс-конференции, посвященной делу о совпадении с поисковой рекламой Google, 20 марта 2019 года в Брюсселе, Бельгия.

Тьерри Монас | Новости Гетти Изображений | Getty Images

ЛОНДОН — Хотя в Европейском Союзе может не хватать технологических гигантов, в этом секторе не хватает жесткого регулирования.

Блок из 27 членов был в авангарде ужесточения правил в отношении крупных технологических игроков, и он не проявляет никаких признаков изменения этого подхода. В настоящее время ведется работа по усилению регулирования, и в результате сверхдержавам Кремниевой долины, таким как Google, возможно, вскоре придется адаптировать свои бизнес-модели.

«Потенциал ЕС для формирования бизнес-моделей может быть огромным. И примечательно, что он имеет экстерриториальный аспект: фирмы, соблюдающие европейские правила, обычно соблюдают их во всем мире по операционным причинам», — Джереми Гез, доцент экономики в Х.Е.К. Пэрис, сообщил CNBC по электронной почте.

Так было в случае с европейскими правилами защиты данных, известными как GDPR, которые были введены в 2018 году. Историческое регулирование дало гражданам более сильное право голоса в отношении того, что фирмы могут делать с их данными, а также послужило источником вдохновения для законодателей за пределами блока, в том числе в Бразилии и Австралии.

В ЕС есть реальная готовность и широкая политическая поддержка установить самые высокие мировые стандарты, когда речь идет о технических правилах.
Десислава Савова
партнер юридической фирмы Clifford Chance

Кроме того, это также вызвало новые дискуссии о защите данных в Соединенных Штатах. Хотя на федеральном уровне еще нет закона о конфиденциальности данных, Калифорния в 2020 году стала первым штатом, введшим правила в отношении персональных данных, аналогичные европейскому GDPR.

«В каком-то смысле европейский закон может все больше и больше становиться законом страны повсюду. И китайские технологические гиганты, стремящиеся проникнуть на европейский рынок, должны будут соблюдать эти правила. Это объясняет, почему ЕС становится ведущим технологическим регулятором в мире, — сказал Гез.

Но ЕС сделал еще один шаг с момента внедрения GDPR. В декабре компания представила новый план, который заставит технологических гигантов взять на себя ответственность за контент на своих платформах, а также обеспечит более справедливую рыночную конкуренцию, учитывая, насколько доминирующими стали некоторые из этих компаний.

Закон о цифровых услугах и Закон о цифровых рынках, как называется новый закон, могут вступить в силу уже в следующем году и потребуют от компаний изменения методов их работы. Одним из его потенциальных последствий является прекращение самостоятельного выбора — когда, например, поиск приложений приводит к параметрам отображения продукта Apple, разработанным технологическим гигантом.

«Этот пакет изменит правила игры. Он создаст единую нормативно-правовую базу и заложит основу для прочного сотрудничества и новой структуры управления в ЕС с реальными механизмами правоприменения и важными санкциями», — Десислава Савова, партнер юридической фирмы Clifford Chance, сказал CNBC ранее в этом месяце.

Фирмы, работающие в ЕС, должны будут соблюдать новые правила.

Но путь к ужесточению регулирования на этом не заканчивается. Европейская комиссия, исполнительный орган ЕС, также разрабатывает планы регулирования искусственного интеллекта. Это становится все более важным, поскольку все больше цифровых гигантов разрабатывают и внедряют новый ИИ.

Политическая и общественная поддержка

«В ЕС существует реальная готовность и широкая политическая поддержка установить самые высокие мировые стандарты, когда речь идет о технических правилах. Это также обеспечивает преимущество первопроходца, позволяя ЕС устанавливать стандарты, а не чем играть в догонялки с другими юрисдикциями», — сказала Савова.

ЕС часто критикуют за медленную политическую машину с различными институтами. Но когда дело доходит до технического регулирования, все они на одной волне. Комиссия, которая предлагает законы; законодатели в Европейском парламенте; и большинство государств-членов выступают за жесткие меры в отношении больших технологий. Это облегчает принятие более быстрых мер в этой области.

Это выражение геополитической силы Европы в мире, в котором она хочет сохранить некоторое влияние
Джереми Гез
профессор H.E.C. Париж

Чаще всего политические действия отражают требования определенных граждан, и европейцы оказывают наибольшую поддержку, когда речь идет о регулировании технологических гигантов.

В опросе, опубликованном в декабре 2019 года, 74% граждан Европы заявили, что хотят знать, как их данные используются платформами социальных сетей при доступе к другим веб-сайтам. Кроме того, опрос показал, что люди в возрасте от 15 до 54 лет также стремятся играть более активную роль в контроле за использованием их личной информации.

Марио Мариньелло, старший научный сотрудник базирующегося в Брюсселе аналитического центра Bruegel, сказал CNBC, что «главным фактором», стоящим за проблемами данных среди европейцев, является «культура».

Опасения по поводу защиты данных выросли в последние годы после различных скандалов. Это включает в себя сагу Cambridge Analytica-Facebook, возникшую в 2018 году, когда данные пользователей использовались, чтобы попытаться повлиять на исход выборов.

Гез добавил, что ЕС «не обладает ни такой военной мощью, как США, ни такой финансовой огневой мощью, как Китай, но у него есть огромный внутренний рынок с гражданами-потребителями, которые все больше обращают внимание на вопросы, связанные с конфиденциальностью». В ЕС насчитывается около 450 миллионов потребителей.

Почему ЕС стремится регулировать технологии

«ЕС регулирует платформы как для снижения влияния платформ на общество, так и для конкуренции», — сказал Натан Фурр, доцент бизнес-школы INSEAD.

Однако он добавил, что ЕС «также спрашивает или должен спрашивать, почему так мало европейских платформ, и, учитывая их экономическую мощь, как поощрять европейские платформы».

Европейских чиновников, а также экспертов индустрии высоких технологий часто спрашивают, почему в регионе нет настоящего глобального технологического гиганта. Есть некоторые, такие как Spotify, Zalando, Skype или Krampf, но они не пользуются таким же доминирующим положением на рынке, как такие компании, как Apple или Amazon.

Однако регулирование крупных игроков, независимо от того, откуда они происходят, позволяет ЕС играть роль в международном масштабе.

«Это выражение геополитической мощи Европы в мире, в котором она хочет сохранить некоторое влияние», — Гез из H. E.C. — сказал Пэрис.

My Paysafe: неделя из жизни Тани Савовой

Какой у вас обычный день или неделя в Paysafe?

Я работаю в команде Compliance Enhanced Due Diligence уже почти полтора года, и хотя некоторые могут подумать, что сама по себе роль не такая динамичная на бумаге, каждый день кажется немного другим. С тех пор, как я присоединился к Paysafe, произошло довольно много положительных изменений, поэтому всегда кажется, что происходит что-то новое. Недавно я также участвовал в некоторых новых проектах, участвовал в некотором обучении и слежке за нашими новыми столярами, поэтому каждый день отличается и захватывающим. Не надоедает точно.

Что вас больше всего удивило, когда вы присоединились к Paysafe?

Больше всего меня поразило общее окружение молодых, дружелюбных и амбициозных людей. Проработав пять лет в Paysafe, я приобрел хороших друзей и разделил удивительные моменты со многими коллегами, за что я очень благодарен.

Что побудило вас присоединиться к Paysafe?

Мне кажется, прошла целая вечность с тех пор, как я присоединился к Paysafe, я, честно говоря, даже не могу вспомнить, каково это — не работать здесь. Когда вы ищете работу в возрасте 22-23 лет, вам может быть трудно думать о том, куда вы хотите, чтобы ваша карьера привела вас. Часто это просто то, что делают ваши сверстники, поэтому вы решаете попробовать все «работающее». Что побудило меня начать работу в команде обслуживания клиентов в Paysafe, так это возможность присоединиться к крупной компании, «упражняться» в английском и социальных навыках и, возможно, познакомиться с новыми людьми. Но оказалось, что мне нравится иметь классное место для работы и замечательных людей, с которыми можно работать, поэтому я все еще строю свою карьеру в Paysafe пять лет спустя.

Участвуете ли вы в каких-либо инициативах Paysafe в области сообщества и окружающей среды или разнообразия и инклюзивности?

Честно говоря, мне нравятся все инициативы, запущенные в последнее время в Paysafe, особенно те, которые направлены на оздоровление. Я участвовал во многих, в которых мог, и все они были потрясающими. Меня всегда интересовали такие вещи, как здоровое питание и образ жизни, физические упражнения, психическое здоровье и благополучие, самосовершенствование и т. д., и я очень ценю усилия, которые компания приложила для организации таких интересных и познавательных мероприятий. тот факт, что нам дается шанс участвовать.

Что вы думаете о разнообразии и инклюзивности в Paysafe?

Я твердо верю, что компания проделывает большую работу по созданию разнообразной рабочей среды для всех, чтобы, независимо от вашей этнической принадлежности, пола, происхождения, внешности и т. д., вы чувствовали себя принятыми и ценными такими, какие вы есть, и работа, которую вы делаете.

Как вы получаете информацию о том, что происходит в компании?

Существует множество источников информации — вебинары, вопросы и ответы, электронные письма, встречи и т. д., чтобы держать нас в курсе текущей ситуации, и я думаю, что мы все ценим это, особенно в эти неопределенные времена. Нас приглашают поделиться своими мнениями и чувствами в двухнедельных опросах вовлеченности и удовлетворенности сотрудников, которые также стали для нас отличным способом высказать свои отзывы по различным темам, и я уверен, что руководство приняло их во внимание.

Как вы сталкивались с необходимостью работать из дома, а не из офиса? Вы бы использовали эту возможность в будущем, если бы вам представилась такая возможность?

Я думаю, это здорово. Я определенно скучаю по общению с коллегами лично, но в целом мне это очень нравится. Я также думаю, что работа на дому, где у вас нет лидера команды или менеджера, который наблюдает за вами, учит вас дисциплине, самоконтролю и самомотивации.

Пользуетесь ли вы летним рабочим временем, введенным компанией?

Конечно знаю, это одна из лучших вещей, которые были введены в этом году, учитывая ситуацию. Имея возможность заканчивать рабочий день на два часа раньше, один день в неделю, я чувствую, что снова в школе, и учитель отпускает нас домой пораньше. И дело даже не в том, что я строю важные планы на то, когда перестану работать в 3 часа дня, я просто расслабляюсь и наслаждаюсь моментом, и мне это очень нравится.

Опишите Paysafe тремя словами.

Динамичный, дружелюбный, инклюзивный.

Вам следует выбрать работу в Paysafe, потому что…

Из замечательных людей, которые работают здесь, и множества прекрасных возможностей для карьерного роста. Кроме того, в Болгарии у нас есть 25 дней отпуска в году, что является отличным преимуществом для наших сотрудников. Что тебе еще надо?

Таня Савова только что отпраздновала свой пятый год работы в Paysafe и в настоящее время работает в группе расширенной комплексной проверки соответствия требованиям. Ее роль заключается в просмотре счетов и транзакций клиентов, анализе их действий и выполнении необходимых проверок.

Имеет степень бакалавра психологии и почти закончила магистратуру детской и подростковой психологии.

Помимо работы, ее интересы включают музыку, игры и документальные фильмы о реальных преступлениях.

Модернизация регулирования интернет-аптек в соответствии с законодательством Болгарии для внедрения инноваций и цифровых решений для цепочки поставок предоставление быстрого реагирования, качества мирового уровня и ориентированных на решение юридических услуг. Она имеет многолетний опыт консультирования многонациональных медико-биологических и фармацевтических компаний и ассоциаций по их стратегическим проектам и общей деятельности в Болгарии.

Динков, Максимова, Русева-Савова — ТОО

, пл. Света Недели, 16 2 этаж
София 1000, Болгария
[email protected]
www.dmrslaw.eu
Соответствует ли действующее болгарское законодательство потребностям электронных аптек?
Согласно недавнему исследованию основных тенденций цепочки поставок фармацевтической продукции, проведенному CosmoTrace, в 2022 году и далее ожидается дальнейший рост интернет-аптек.
Возрастающая сложность экосистемы цепочки поставок и инновационные модели электронной коммерции вызывают необходимость принятия обновленных, новых правовых положений в отношении продажи безрецептурных (OTC) лекарств интернет-аптеками. Не зря проекты в этой области создаются и управляются как agile-процессы.
Не могли бы вы рассказать о некоторых предлагаемых изменениях в законодательстве?
В настоящее время действующее болгарское законодательство не обеспечивает эффективных решений для удовлетворения меняющихся потребностей интернет-аптек и потребительского отношения. Выявленные области улучшения, которые позволят устранить узкие места в цепочке поставок, включают, например:
— обладание «правом на использование» веб-сайта (субдомена) третьей стороны не подпадает под действие действующего законодательства, но интернет-аптеки требуется наличие «собственного» веб-сайта в Интернете, хотя на практике эффект может быть одинаковым в обоих случаях;
— Могут быть введены интеграционные платформы B2B и сертифицированные сторонние продавцы, чтобы потребители могли получить доступ к более широкому ассортименту продуктов;
— Использование гибких схем транспортировки/доставки и доставки непосредственно пациенту обеспечит доставку лекарств в тот же день по всей стране. Одним из возможных законодательных изменений может быть то, что электронным аптекам прямо разрешено доставлять безрецептурные лекарства покупателям, используя также лицензированные транспортные средства стороннего продавца (партнера по электронной коммерции), в отличие от «собственных или находящихся в их распоряжении», где все температура хранения, относительная влажность, прямые солнечные лучи и другие применимые условия транспортировки должны быть соблюдены. Международное право и закон о гуманитарной помощи разрешают перевозку лекарств даже самолетами, которые явно не принадлежат и не принадлежат их розничным продавцам;
Принятие таких поправок повысит ценность здравоохранения, конкурентоспособность и сделает существующие современные европейские решения доступными и для болгарских потребителей.
Как с по снизить риски, связанные со здоровьем пациента, и модернизировать законодательство о продаже лекарств через Интернет ?
Соблюдение надлежащей практики распространения, прозрачность и видимость процесса распространения по требованию необходимы всегда. Было бы целесообразно также ввести положение о надлежащей практике дистрибуции в онлайн-продаже лекарственных средств, поскольку в настоящее время существует только одно положение, касающееся оптовых продаж.
Внедрение системы и процессов обеспечения качества по образцу таких стран, как, например, Германия, укрепит доверие между всеми заинтересованными сторонами. Эта мера может быть как обязательной, так и добровольной, поскольку проверки качества в любом случае осуществляются многонациональными игроками. Обеспечение хорошей связи между пациентом и фармацевтом для адекватного лечения имеет решающее значение.
Внедрение «новых путей реализации цепочки поставок для пациентов без риска для их здоровья» рассматривалось в научных публикациях (например, Кочев С., Пешева М., Григоров Е. (2015b) 9).0003
Какими вы видите электронные аптеки будущего?
Некоторые государства-члены Европейского Союза (ЕС) уже внесли изменения. Немецкие, датские и другие интернет-аптеки доставляют лекарства по всему ЕС. В Германии безрецептурные препараты могут быть отправлены пациентам по почте по всему миру, но «правила импорта в принимающей стране должны быть проверены заранее». По данным Европейского парламента: (i) в южных странах-членах ЕС и Германии «онлайн-покупки лекарств не разрешены, если они отпускаются по рецепту в стране назначения»; в то время как (ii) в скандинавских государствах онлайн-продажи возможны «до тех пор, пока интернет-аптеки не будут активно рекламироваться в других государствах-членах».
Болгария следует примеру Австрии и Франции, где электронным аптекам разрешено продавать только безрецептурные лекарства. Другие страны, такие как Германия, Дания, Испания, Италия и Швеция, также разрешили продажу лекарств, отпускаемых по рецепту, через Интернет, как это разрешено Директивой 2001/83/EC. Рецепты, выписанные врачами или стоматологами в других странах ЕС/ЕЭЗ, могут быть отпущены датскими аптеками.
Технология блокчейн будет продолжать увеличивать свое значение в распределении лекарств для обнаружения низкокачественных и поддельных лекарств, которые попадают в цепочку поставок.

Принцип работы автоматического регулятора оборотов микродрели

Преимущества использования автоматического регулятора оборотов

Популярные схемы автоматических регуляторов оборотов

Схема на операционном усилителе LM358

ШИМ-регулятор на таймере NE555

Автоматический регулятор «Савова»

Рекомендации по сборке автоматического регулятора оборотов

Настройка автоматического регулятора оборотов

Применение автоматического регулятора для разных типов двигателей

Возможные проблемы при эксплуатации регулятора и их решение

регулятор Савова импульсный вариант мотор от мощного шуруповерта 18в рабочий ток 8а – Artofit

Регулятор савова в Сыктывкаре: 500-товаров: бесплатная доставка, скидка-15% [перейти]

Светодиодная подсветка для станка

Сверлильный станок со включенной светодиодной подсветкой

Автоматический регулятор оборотов для станка

Принципиальная схема автоматического регулятора оборотов двигателя

Рисунок печатной платы регулятора оборотов

Автоматическое регулирование оборотов двигателя — Авто Портал

Виды двигателей и принцип работы

Устройство коллекторного двигателя

Типы регулировки

Регуляторы мощности постоянного тока

Асинхронный двигатель и регулятор оборотов

Автоматическое регулирование ДВС

Регулятор оборотов электродвигателя 220В: особенности выбора, принцип действия, способы подключения

Основные задачи

Как выбрать

Принцип действия

Способы подключения

Автоматическое регулирование частоты вращения

Автоматический регулятор оборотов микродрели от Александъра Савова

Содержание / Contents

Регулятор — новости по теме Регулятор

БАЗА ЗНАНИЙ SOLANUM TUBEROSUM: РАЗДЕЛ ПО МОЛЕКУЛЯРНО-ГЕНЕТИЧЕСКОЙ РЕГУЛЯЦИИ МЕТАБОЛИЧЕСКИХ ПУТЕЙ | Иванисенко

Гены с моноаллельной экспрессией вносят непропорционально большой вклад в генетическое разнообразие человека

Принадлежности

Авторы

Принадлежности

Абстрактный

Цифры

Похожие статьи

Цитируется

использованная литература

Ссылки на методы

Типы публикаций

термины MeSH

Грантовая поддержка

Аутосомно-моноаллельная экспрессия: генетика эпигенетического разнообразия?

Сохранить цитату в файл

Добавить в коллекции

Добавить в мою библиографию

Ваш сохраненный поиск

Создайте файл для внешнего программного обеспечения для управления цитированием

Полнотекстовые ссылки

принадлежность

Авторы

принадлежность

Абстрактный

Похожие статьи

Цитируется

Типы публикаций

термины MeSH

Десислава Савова

Десислава Савова возглавляет нашу глобальную группу потребительских товаров и розничной торговли, а также нашу техническую группу в Европе.

Контактная информация

Карьера и квалификация

Как Европа стала главным регулирующим органом в мире

Политическая и общественная поддержка

Почему ЕС стремится регулировать технологии

My Paysafe: неделя из жизни Тани Савовой

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
