Принцип работы аккумуляторной батареи: Принцип работы и устройство аккумулятора автомобиля — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Принцип работы и устройство аккумулятора автомобиля

В автомобилях одним из главных источников электропитания является аккумуляторная батарея. От её характеристик зависит качественный запуск двигателя при любых условиях. Чтобы обеспечить для АКБ надёжную и длительную эксплуатацию, необходимо знать её устройство изнутри, а также разбираться в её работе.

Назначение аккумулятора в автомобиле

Аккумулятор включён в цепь с бортовым компьютером и иными потребителями электроэнергии автомобиля. Подпитывается он от генератора во время работающего двигателя внутреннего сгорания. Инженеры обеспечили следующий функционал для батареи:

Простой и быстрый пуск двигателя внутреннего сгорания. Ток поступает на стартер, начинающий вращать коленвал.
Подаётся напряжение на потребителей. Если мотор заглушён, то вместо генератора напряжение отбирается от АКБ.
Обеспечивается помощь генератору, если нагрузка от потребителей в бортовой сети оказывается высокой, например, в вечернее время, когда включён лобовой свет, работают дворники, обогрев кресел, стёкла, запущен вентилятор печки и пр.

Не каждый генератор способен выдавать стабильные параметры по току, поэтому аккумуляторную батарею используют для сглаживания пиковых значений.

В основном батарея в легковом автомобиле, закреплённая хомутами, располагается радом с двигателем в подкапотном пространстве. Это позволяет минимизировать длину проводки между источником тока и потребителями. В грузовиках блок обязательно надёжно зафиксирован с рамой, чтобы содержащийся внутри кислотный раствор не смог выплеснуться наружу. С этим прибором необходимо соблюдать максимальную осторожность.

Параметры АКБ

Для среднестатистического легкового автомобиля с ДВС промышленность выпускает аккумуляторы с рабочим напряжением 12 В. Такого значения вполне хватает для питания сети в машине. Бортовая сеть большинства грузовиков рассчитана на 24 В. Иногда в ней используется пара обычных двенадцативольтовых источников питания, подсоединённых последовательно.

Для мототехники характерным является использование питания на 6 В. Это позволяет снизить габариты ИП и обеспечить оптимальность работы ненагруженной бортовой сети.

Важным значением для АКБ является её ёмкость. Этот параметр измеряется в ампер-часах и может варьироваться у разных моделей от 45 до 130 Ач. В большинстве легковых машин используются агрегаты на 55–65 Ач. Дизельные ДВС более «прожорливые» по энергии, поэтому в них при прочих равных условиях будет стоять батарея на 5–10 Ач мощней, чем в аналогичном авто на бензине.

Пусковой ток для автомобильных аккумуляторов может быть в пределах 300–1300 А.

Основные требования, которые предъявляются к автомобильным источникам питания, могут быть такими:

наибольший пусковой ток;
минимальный саморазряд;
небольшие габариты;
необслуживаемость (либо минимальное вмешательство).

Одним из конструкционных значений является полярность. Это расположение клемм на внешней стороне корпуса. Для азиатских, европейских и американских моделей встречается несколько вариантов установки контактов.

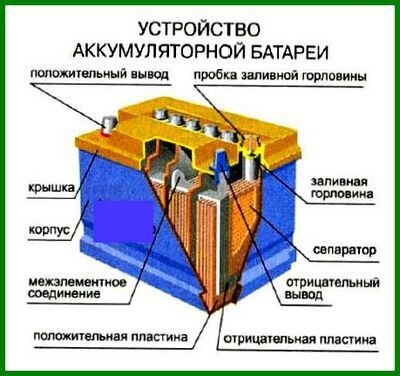

Устройство аккумулятора

Конструкция большинства источников постоянного тока в легковой машине оказывается идентичной. Чаще всего попадаются свинцово-кислотные батареи с жидким электролитом внутри. Устройство такой АКБ у автомобиля можно описать схематично.

Блок двенадцативольтового прибора состоит из шести независимых банок, соединённых последовательно. Они все заключены в единый пластиковый корпус, изолирующий внутреннее устройство вашего автомобильного кислотного аккумулятора от внешней среды. Прочный каркас является стойким к механическим повреждениям снаружи и длительно противостоит возможному воздействию раствора кислоты.

Так как устроен прибор внутри в виде комплекта банок, выдающих по 2 В, то его называют батареей. Для каждой банки есть комплект положительных и отрицательных электродов, чередующихся внутри и не касающихся друг друга. Они изготовлены из токопроводящей свинцовой решётки, обработанной снаружи активной смазкой.

Пластины не должны контактировать между собой, чтобы не образовалось короткое замыкание. Для надёжности производители отделяют их сепараторами.

Электроды изготовлены из свинцовых сплавов, в состав которых могут входить вещества, обеспечивающие качественную проводимость тока и повышающие длительность эксплуатации устройства.

Дополнительными химическими элементами в свинцовых пластинах, кроме металла, выступают сурьма или кальций. Легирующие добавки снижают саморазряд и расход воды в процессе работы. Чаще всего на прилавках можно найти такие аккумуляторы:

Малосурьмянистые. Они относятся к малообслуживаемым конструкциям. В составе электродов используется сурьма до 6%.
Кальциевые. В них корпус и крышка лишены пробок, так как это необслуживаемые конструкции, а в электродах используется также кальций.
Гибридные. Модели АКБ, в которых минусовой электрод изготовлен из сплава свинец + кальций, а плюсовой изготовлен из сплава свинец + сурьма.

Встроенная внутрь решётка может быть изготовлена по различным технологиям, например, просечкой или литьём. Крупные производители патентуют свою конструкцию, защищая её. Для улучшения прочности разработчики могут усиливать решётки направляющими либо опорными рамами. Внутри расположение бывает вертикальное или в шахматном порядке.

Подготовленная жидкость, располагающаяся между электродами, представляет собой водяной раствор серной кислоты с плотностью около 1,28 г/мл. Она называется электролитом. В более прогрессивных моделях используется не жидкость, а гелеобразная масса. Для сгущения применяется оксид кремния.

Принцип работы

Основные процессы, проходящие внутри, скрыты от глаз автомобилистов. Даже не все автовладельцы знают принцип работы у аккумулятора легкового автомобиля. Однако даже при наличии школьных знаний химии можно понять суть проходящих внутри манипуляций как все работает.

Во время зарядки на отрицательном электроде идёт простая химическая реакция, во время которой высвобождаются два электрода, и из иона кислотного остатка плюс атом свинца образуется сульфид свинца. На положительном электроде два высвободившихся электрона добавляются к оксиду свинца, ионам водорода и ионам кислотного остатка. В результате формируются вода и сульфид свинца. Принцип основной работы вашего автомобильного аккумулятора подразумевает, что при разрядке идут обратные процессы.

Накопление заряда может происходить как от генератора, так и от внешнего источника. Саморазряд происходит постепенно. Необходимо учитывать, что при понижении окружающей температуры химические процессы существенно замедляются. Электролит в разряженном состоянии на морозе может даже замёрзнуть, поэтому не стоит доводить АКБ зимой до глубокой разрядки.

Устройство аккумулятора

Автор admin На чтение 5 мин.

Базовый принцип работы свинцово-кислотного аккумулятора (АКБ), определяемый термином «двойная сульфатация», был разработан (изобретен) более полутора веков назад в районе 1860 года и с тех пор никаких принципиальных новшеств не претерпел. Появилось достаточное количество специализированных моделей, но устройство аккумулятора выпущенного вчера в Японии или производимого сегодня в России или в Германии, такое же, как и устройство самой первой батареи собранной «на коленке» во Франции, с неизбежными улучшениями и оптимизацией.

Назначение

АКБ в обычном автомобиле предназначен для работы стартера при запуске двигателя и для устойчивого снабжения заданного вольтажа электроэнергией, многочисленного электрооборудования. При этом роль автомобильного аккумулятора, как «энергетического буфера», при недостаточном поступлении энергии от генератора не менее важна. Типичный пример подобного режима – при работе двигателя на холостых оборотах во время стояния в пробке.

В такие моменты весь электропакет и дополнительное сервис-оборудование запитаны только от аккумулятора. Критически важна роль кислотного аккумулятора при аварийных форс-мажорах: поломка генератора, регулятора напряжения, выпрямителя тока, при обрыве ремня генератора.

Правила подзарядки

Подзарядка свинцово-кислотного автомобильного аккумулятора в штатном режиме производится от генератора. При интенсивной работе батареи требуется ее дополнительная подзарядка в стационарных условиях через специальное зарядное устройство. Особенно это актуально в зимнее время, когда возможность холодной батареи принимать заряд резко снижается, а потребление энергии на раскрутку мотора на морозе возрастает. Поэтому зарядку автомобильного АКБ необходимо проводить в тепле после его согревания естественным образом.

Важно! Ускорение согревания батареи горячей водой или феном недопустимо, так как реально разрушение пластин вследствие резкого перепада температур. При опадении наполнителя на дно банок, резко возрастает возможность саморазряда за счет замыкания пластин.

Для так называемых «кальциевых» аккумуляторов, недопущение полного или значительного разряда критически важно, потому что ресурс этого типа батарей ограничен 4-5 циклами полной разрядки, после чего аккумулятор приходит в негодность.

В современных гибридных автомобилях и в электромобилях аккумуляторная батарея имеет повышенные размеры и емкость, обеспечивая движение. Их так и называют – тяговые. В «чистых» электромобилях только аккумуляторы являются поставщиком энергии для движения и работы всего электрооборудования, отчего имеют значительные размеры и в разы большую емкость, чем батарея в «классическом» автомобиле с карбюраторным двигателем. Например: танковые, тепловозные, на подводных лодках и так далее. Хотя принцип кислотного аккумулятора во всех случаях одинаков за исключением размеров.

Устройство кислотного АКБ и принцип его работы

Устройство кислотной АКБ (свинцово-кислотного) различного назначения, от разных производителей отличается не принципиально и в тезисной форме выглядит следующим образом:

пластиковый контейнер-корпус из инертного, устойчивого к агрессивной среде материала;
в общем корпусе располагается несколько модулей-банок (как правило шесть), которые являются полноценными источниками тока и соединяются между собой тем или иным способом в зависимости от основных задач;
в каждой банке располагаются плотные пакеты, состоящие последовательно из разделенных диэлектрическими сепараторами отрицательно и положительно заряженных пластин (свинцовый катод и анод из диоксида свинца соответственно). Каждая пара пластин является источником тока, их параллельное соединение кратно увеличивает выдаваемое на напряжение;
пакеты залиты раствором химически чистой серной кислоты, разбавленной до определенной плотности дистиллированной водой.

Работа кислотного аккумулятора

В процессе работы кислотного аккумулятора на катодных пластинах образуется сульфат свинца и выделяется энергия в виде электрического тока. За счет выделяемой в процессе электрохимической реакции воды плотность кислотного электролита падает, он становится менее концентрированным. При подаче напряжения на клеммы в процессе зарядки происходит обратный процесс с восстановлением свинца до металлической формы и повышается концентрация электролита.

Как устроена щелочная батарея и принцип ее работы

Устройство щелочной батареи аналогично таковому у кислотного. Но положительно и отрицательно заряженные пластины имеют другой элементный состав, а в качестве электролита используется раствор едкого кали определенной плотности. Есть и другие отличия — в самом корпусе контейнера, выводе клемм и в наличии мелкосетчатой «рубашки» вокруг каждой отдельной пластины.

Отрицательные катоды традиционного щелочного аккумулятора выполнены из губчатого кадмия с примесью губчатого железа, положительные – из гидроокиси трехвалентного никеля с добавлением чешуйчатого графита, добавка которого, обеспечивает лучшую электропроводность катода. Пары пластин параллельно соединяются между собой в банках, которые тоже соединены параллельно. В процессе зарядки щелочного аккумулятора двухвалентный никель в гидрате закиси меняет валентность до значения «8» и превращается в гидрат окиси; соединения кадмия и железа восстанавливаются до металлов. При разрядке процессы противоположны.

Достоинства щелочной АКБ

К достоинствам щелочного типа относятся:

внутреннее устройство обеспечивает повышенную устойчивость к механическим нагрузкам, в том числе к тряске и ударам;
разрядные токи могут быть значительно выше, чем у кислотного аналога;
в принципе отсутствует испарение/выделение вредных веществ с газами;
легче и меньше при равных емкостях;
имеют очень высокий ресурс и служат в 7-8 раз дольше;
для них не является критичными перезаряд или недозаряд;
эксплуатация их проста.

По достижении максимального возможного заряда и при продолжении подключения к зарядному устройству никаких отрицательных электрохимических процессов с элементами не происходит. Просто начинается электролиз воды на водород и кислород с ростом концентрации едкого кали и падением уровня электролита, что безопасно и легко компенсируется добавлением дистиллированной воды.
Очевидно, что имеются показатели, по которым этот тип аккумуляторов хуже кислотного:

использование дорогостоящих материалов повышает стоимость на единицу емкости до четырех раз;
более низкое – 1,25 В против 2 и выше В — напряжение на элементах.

Заключение

Правильная эксплуатация любого типа АКБ обеспечивает его долгую и надежную работу, что не только позволяет экономить финансы, но и гарантирует большую безопасность и комфорт при езде на автомобиле.

Мне нравится1Не нравится

Что еще стоит почитать

Принцип работы аккумуляторной батареи (АКБ)

Важной частью каждого автомобиля является аккумуляторная батарея (АКБ).

Автомоби́льный аккумуля́тор — это тип аккумулятора, который применяется на автомобильном или мототранспорте. Используется в качестве источника электроэнергии для работы бортовой сети автомобиля при неработающем двигателе или для запуска двигателя.

АКБ служит для электрического питания цепей управления и бортовой сети, когда двигатель не работает. Но самое главное его предназначение – пуск двигателя. АКБ приводит в действие стартер, во время заводки двигателя автомобиля.

В последнее время на автомобилях применяют кислотно-свинцовые аккумуляторы, с напряжением 12 В. Они хорошо зарекомендовали себя и имеют долгий срок эксплуатации. Но если ваш аккумулятор сдох, можно попытаться реанимировать АКБ.

Основные параметры автомобильного аккумулятора, которыми он должен обладать

Не большое внутреннее падение напряжения;
Медленный саморазряд во время эксплуатации;
Способность выдавать большие токи;
Удобные габариты и простое обслуживание.

Кислотно-свинцовый автомобильный аккумулятор соответствует этим требованиям.

Устройство аккумуляторной батареи (АКБ)

Аккумулятор 12В состоит из нескольких независимых друг от друга банок — аккумуляторов по 2 В. каждый. Аккумуляторы последовательно собираются и соединяются между собой в одном корпусе.

Банка аккумулятора состоит из полюсных пластин, изолированных друг от друга кислотоупорными сепараторами.
Корпус аккумулятора изготовлен из специальной кислотоупорной пластмассы или эбонита. В корпусе вылиты специальные отсеки для установки банок аккумулятора.
Полюсная пластина представляет собой решетку с ячейками, изготавливаемую из свинца. В каждую ячейку решетки впрессовано активное вещество пористой структуры, что обеспечивает увеличение площади соприкосновения с электролитом.

В состав активного веществавходит свинцовый порошок с добавлением серной кислоты. В отрицательных пластинах размещается сернокислый барий. Во время формировки АКБ пластины заряжаются, и активное вещество превращается в диоксид свинца, а в отрицательных – в губчатый свинец.

Электролит – специальная жидкость, которая заливается в банки аккумулятора и служит для движения заряженных частиц от полюса к полюсу. Электролит состоит из серной кислоты и очищенной дистиллированной воды.

Принцип работы аккумуляторной батареи (АКБ)

В процессе работы в АКБ происходит движение заряженных частиц, вследствие чего появляется ток.

Обслуживание АКБ

АКБ необходимо обслуживать и заряжать. Если вы настоящий автомобилист или водитель вам следует знать как заряжать АКБ. Если вы столкнулись с проблемой пуска двигателя зимой, скорее всего вам придется запустить двигатель от АКБ другого автомобиля.

устройство, эксплуатация, принцип работы и схема

Автономные источники электроэнергии являются одними из самых полезных изобретений человечества. Что такое телефон или радио, в которых не установлены аккумуляторные батареи? Устройство многих приспособлений, а также условия их использования не всегда предусматривают наличие постоянного сетевого электропитания, поэтому такие источники электроэнергии позволяют с комфортом осуществлять свою деятельность практически в любой точке мира. После небольшого предисловия давайте приступим к статье.

Что такое аккумуляторная батарея?

В широком смысле под этим понятием подразумевают устройство, что при одних условиях использования может накапливать какой-либо вид энергии, а при других – расходовать, чтобы удовлетворить нужды человека.

Аккумуляторы аккумулируют электричество от внешнего источника питания, а потом отдают её подключенным потребителям, чтобы они смогли делать свою работу. Так, когда устройства работают, постоянно протекают химические реакции между электролитом и электродными пластинами. Кстати, подобная конструкция размещена в банках, из которых и формируются аккумуляторные батареи. Устройство данных конструкций предусматривает создание напряжения, как правило, 1,2-2 В, что весьма мало. Поэтому для увеличения показателей источников питания и применяются разные типы соединения.

Устройство данных источников питания предусматривает подключение к плюсу и минусу. Функционируют они следующим образом: когда к электродам подключается нагрузка (в качестве примера можно рассмотреть лампочку), то возникает замкнутая электрическая цепь. По ней начинает протекать ток разряда. Формируется он благодаря движению электронов, анионов и катионов. Более детальную информацию о том, что и как протекает, можно рассказать только на конкретном примере.

Допустим, что у нас есть аккумулятор, где положительный электрод – это окись никеля, в который был добавлен графит для повышения проводимости. Для отрицательной пластины применяли губчатый кадмий. Так вот, когда идёт разряд, то частицы активного кислорода выделяются и попадают в электролит. При этом от них отделяются части, которые идут как электричество (те же электроны). Затем частицы активного кислорода направляются в сторону отрицательных пластин, где они окисляют кадмий.

Функционирование аккумулятора при заряде

Необходимо отключить нагрузку на клеммах пластин. На них же подаётся, как правило, постоянное напряжение (но может быть и пульсирующее, зависит от случая), которое больше, чем величина батареи, что заряжается. Причем полярность должна быть одинаковой. То есть минусовые и плюсовые клеммы потребителя и источника обязаны совпадать. Учтите, что зарядное устройство обязательно должно обладать большей мощностью, чем есть в аккумуляторе, чтобы подавлять остатки энергии в нем и создавать электрический ток, направление которого будет противоположным разряду. В результате меняются и химические процессы, которые протекают в аккумуляторной батарее.

Давайте рассмотрим пример из предыдущего подпункта статьи. Здесь уже положительный электрод будет обогащаться кислородом, а на отрицательном восстановится чистый кадмий. Подводя итог, можно сказать, что во время заряда и разряда меняется только химический состав электродов. Это не относится к электролиту. Но он может испаряться, что негативно будет сказываться на времени работы батареи.

Итак, мы рассмотрели принцип работы любого аккумулятора. Теперь давайте узнаем, как во время эксплуатации можно улучшить их характеристики.

Параллельное соединение

Величина тока зависит от значительного количества факторов. В первую очередь под этим понимают конструкцию, применяемые материалы и их габариты. Чем большую площадь имеют электроды, тем большие показатели тока они смогут выдержать. Этот принцип используется для параллельного соединения однотипных банок в аккумуляторах. Такое делается, если необходимо увеличить значение тока, что идёт на нагрузку. Но вместе с этим приходится и поднимать мощность источника энергии.

Последовательное соединение

Если рассматривать банки, из которых состоят аккумуляторные батареи, то необходимо сказать, что они находятся, как правило, в одном корпусе. Подобный тип соединения используется, чтобы получить большие показатели напряжения с меньшими потерями.

Увидеть применение этой конструкции можно, разобрав автомобильные батареи, которые являются свинцово-кислотными. Стоит сказать, что этот тип применяется не только в устройстве автомобильного аккумулятора, это просто самый вероятный способ разобрать, как же работает подобный тип соединения. В таком случае необходимо позаботится о том, чтобы не было металлического контакта, а существовала надежная гальваническая связь через электролит. Но это только нужно понимать в отношении данного типа. В других случаях по-другому будет реализовываться поставленная задача соединения.

Типы аккумуляторных батарей

Они разнятся из-за своего предназначения, возможностей, реализации и материала. На данный момент современным производством освоен выпуск больше трех десятков типов, которые отличаются своим составом электродов, а также применяемым электролитом. Так, например, li-ion аккумуляторы могут похвастаться семейством из 12 известных моделей. Условно можно выделить следующие типы:

Свинцово-кислотные.
Литиевые.
Никель-кадмиевые.

Это самые популярные представители. Но для понимания возможностей предлагаем ознакомиться со списком материалов, которые могут выступать в качестве электродов:

железо;
свинец;
титан;
литий;
кадмий;
кобальт;
никель;
цинк;
ванадий;
серебро;
алюминий;
ряд других элементов, которые, впрочем, встречаются очень редко.

Использование разных материалов влияет на получаемые выходные характеристики и, следовательно, на сферу применения. Так, к примеру, li-ion аккумуляторы применяются в компьютерных и мобильных устройствах. Тогда как никель-кадмиевые используются в качестве замены стандартных гальванических элементов. Теоретически все типы аккумуляторных батарей могут работать с любой нагрузкой. Вопрос только в том, насколько оправданным является такое применение.

Основные характеристики

Мы уже рассмотрели, что такое аккумуляторные батареи, устройство этих конструкций, из чего их делают.

Теперь давайте сосредоточимся на том, что влияет на их эксплуатацию. Важными для нас характеристиками являются:

Плотностью называют характеристику соотношения количества энергии к объему или весу аккумулятора.
Емкостью именуют значение максимального заряда аккумулятора, которое он может отдать во время процесса разряда, пока не будет достигнуто наименьшее напряжение. Данный показатель выражается в ампер-часах или кулонах. Также может указываться энергетическая емкость. Она измеряется в ватт-часах или джоулях. Задача такой емкости – сообщать о количестве энергии, что отдаётся во время разряда до достижения минимального допустимого напряжения.
Температурный режим оказывает влияние на электрические свойства аккумуляторной батареи. Когда есть серьезные отклонения от рекомендованного производителем диапазона эксплуатации, то существует высокая вероятность выхода источника питания из строя. Это объясняется тем, что холод и жара влияют на интенсивность протекания химических реакций, а также на внутреннее давление.
Саморазрядом именуют потери емкости, которые происходят после заряда батареи, когда отсутствует нагрузка на клеммах. Во многом этот показатель зависит от конструктивного исполнения и может увеличиваться, если нарушилась изоляция.

Вот такие характеристики аккумуляторных батарей и предоставляют для нас наибольший интерес. Конечно, если придётся делать что-то новое и эксклюзивное, ранее невиданное, то может понадобиться и что-то ещё. Но это весьма маловероятно.

Устройство электродов

В качестве примера мы возьмём свинцовые пластины. Хотя таковыми они были раньше. Современные пластины изготавливаются из свинцово-кальциевого сплава. Благодаря этому достигается низкий уровень саморазряда батареи (50% емкости теряется за 18 месяцев). Также это позволяет экономно расходовать воду (всего 1 грамм на ампер-час).

Можно встретить и гибридную конструкцию, где, кроме свинца, в положительный электрод добавляется сурьма, а в отрицательный – кальций. Правда, в таких случаях имеется повышенный расход воды. Чтобы повысить стойкость к коррозийным процессам, добавляют олово или серебро.

Электроды изготавливаются с решетчатой структурой, их покрывают слоем активной массы. Принцип работы аккумуляторной батареи в немалой степени зависит от того, какой материал используется для пластин. Мы рассматриваем свинцовые, которые просты для изучения, но ориентироваться на них всегда не рекомендуем.

Электролит

Рассматриваем все те же свинцово-кислотные батареи. В качестве электролита, в который они помещаются, чаще всего выступает серная кислота. Она обладает определённой плотностью, которая может меняться в зависимости от уровня заряда батареи. В данном случае действует принцип: чем больше, тем выше. Со временем электролит улетучивается, и емкость аккумуляторной батареи падает. На сроке службы сказываются особенности эксплуатации (соблюдение техники безопасности). В батареях электролит может быть двух типов:

жидким;
в виде пропитанного специального материала.

На данный момент наиболее распространён первый тип.

Эксплуатация аккумуляторных батарей

Использование аккумуляторов можно наблюдать практически везде. Вспомните свои мобильные телефоны или источники бесперебойного питания для компьютеров. В качестве примера можно привести и обычный фонарик (современные образцы всё чаще изготавливаются со встроенным аккумулятором и не рассчитаны на гальванические элементы). А автомобили? Системы «стоп-старт» и рекуперативного торможения работают от аккумуляторов, причем они выдвигают высокие требования к пусковому току, глубокому разряду и долговечности. Как видите, без этих источников питания сложно обойтись в современной жизни любому человеку.

Схема построения аккумуляторной батареи

Мы рассмотрели основную информацию о данных устройствах. Давайте ещё уделим внимание такому понятию, как схема аккумуляторной батареи. Ведь в рамках статьи по нему прошлись только вскользь. Аккумулятор современной схемы, согласно истории, был впервые создан французским физиком Гастоном Плантом. Площадь его творения превышала 10 квадратных метров! Современные батареи, по сути, являются просто значительно уменьшенными и немного доработанными копиями его аккумулятора. Видимым для человека элементом является только корпус. Он обеспечивает общность и целостность конструкции.

Зарядка аккумулятора схема и принцип действия

Как происходит зарядка аккумулятора? Схема этого устройства сложна или нет, для того чтобы сделать устройство своими руками? Отличается ли принципиально зарядное устройство для автомобильного аккумулятора от того, что применяется для мобильных телефонов? На все поставленные вопросы мы попытаемся ответить далее в статье.

Общие сведения

Аккумулятор играет очень важную роль в функционировании устройств, агрегатов и механизмов, для работы которых необходимо электричество. Так, в транспортных средствах он помогает запустить двигатель машины. А в мобильных телефонах батареи позволяют нам совершать звонки.

Зарядка аккумулятора, схема и принципы работы данного устройства рассматриваются даже в школьном курсе физики. Но, увы, уже к выпуску многие эти знания успевают позабыть. Поэтому спешим напомнить, что в основу работы аккумулятора положен принцип возникновения разности напряжения (потенциалов) между двумя пластинами, которые специально погружаются в раствор электролита.

Первые батареи были медно-цинковыми. Но с того времени они существенно улучшились и модернизировались.

Как устроена аккумуляторная батарея

Единственный видимый элемент любого устройства – корпус. Он обеспечивает общность и целостность конструкции. Следует отметить, что наименование «аккумулятор» может быть полноценно применено только к одной ячейке батареи (их ещё называют банками), а том же стандартном автомобильном аккумуляторе на 12 В их всего шесть.

Возвращаемся к корпусу. К нему выдвигают жесткие требования. Так, он должен быть:

стойким к агрессивным химическим реагентам;
способным переносить значительные колебания температуры;
обладающим хорошими показателями вибростойкости.

Всем этим требованиям отвечает современный синтетический материал – полипропилен. Более детальные различия следует выделять только при работе с конкретными образцами.

Принцип работы

В качестве примера мы рассмотрим свинцово-кислотные батареи.

Когда есть нагрузка на клемму, то начинает происходить химическая реакция, которая сопровождается выделением электричества. Со временем батарея будет разряжаться. А как она восстанавливается? Есть ли простая схема?

Зарядка аккумулятора не является чем-то сложным. Необходимо осуществлять обратный процесс – подаётся электричество на клеммы, вновь происходят химические реакции (восстанавливается чистый свинец), которые в будущем позволят использовать аккумулятор.

Также во время зарядки происходит повышение плотности электролита. Таким образом батарея восстанавливает свои начальные свойства. Чем лучше были технология и материалы, которые применялись при изготовлении, тем больше циклов заряда/разряда может выдержать аккумулятор.

Какие электрические схемы зарядки аккумуляторов существуют

Классическое устройство делают из выпрямителя и трансформатора. Если рассматривать все те же автомобильные батареи с напряжением в 12 В, то зарядки для них обладают постоянным током примерно на 14 В.

Почему именно так? Такое напряжение необходимо для того, чтобы ток мог идти через разряженный автомобильный аккумулятор. Если он сам имеет 12 В, то устройство той же мощности ему помочь не сможет, поэтому и берут более высокие значения. Но во всём необходимо знать меру: если слишком завысить напряжение, то это пагубно скажется на сроке службы устройства.

Поэтому при желании сделать прибор своими руками, необходимо для машин искать подходящие схемы зарядки автомобильных аккумуляторов. Это же относится и к другой технике. Если необходима схема зарядки аккумулятора литий-ионного, то тут необходимо устройство на 4 В и не больше.

Процесс восстановления

Допустим, у вас есть схема зарядки аккумулятора от генератора, по которой было собрано устройство. Батарея подключается и сразу же начинается процесс восстановления. По мере его протекания будет расти внутреннее сопротивление устройства. Вместе с ним будет падать зарядный ток.

Когда напряжение приблизится к максимально возможному значению, то этот процесс вообще практически не протекает. А это свидетельствует о том, что устройство успешно зарядилось и его можно отключать.

Технологические рекомендации

Необходимо следить, чтобы ток аккумулятора составлял только 10% от его емкости. Причем не рекомендовано ни превышать этот показатель, ни уменьшать его. Так, если вы пойдёте по первому пути, то начнёт испаряться электролит, что значительно повлияет на максимальную емкость и время работы аккумулятора. На втором пути необходимые процессы не будут происходить в требуемой интенсивности, из-за чего негативные процессы продолжатся, хотя и в несколько меньшей мере.

Зарядка

Описываемое устройство можно купить или собрать своими руками. Для второго варианта нам понадобятся электрические схемы зарядки аккумуляторов. Выбор технологии, по которой она будет делаться, должен происходить зависимо от того, какие батареи являются целевыми. Понадобятся такие составляющие:

Ограничитель тока (конструируется на балластных конденсаторах и трансформаторе). Чем большего показателя удастся достичь, тем значительней будет величина тока. В целом, для работы зарядки этого должно хватить. Но вот надёжность данного устройства весьма низкая. Так, если нарушить контакты или что-то перепутать, то и трансформатор, и конденсаторы выйдут из строя.
Защита на случай подключения «не тех» полюсов. Для этого можно сконструировать реле. Так, условная завязка базируется на диоде. Если перепутать плюс и минус, то он не будет пропускать ток. А поскольку на нём завязано реле, то оно будет обесточенным. Причем использовать данную схему можно с устройством, в основе которого и тиристоры, и транзисторы. Подключать её необходимо в разрыв проводов, с помощью которых сама зарядка соединяется с аккумулятором.
Автоматика, которой должна обладать зарядка аккумулятора. Схема в данном случае должна гарантировать, что устройство будет работать только тогда, когда в этом действительно есть потребность. Для этого с помощью резисторов меняется порог срабатывания контролирующего диода. Считается, что аккумуляторы на 12 В являются полностью, когда их напряжение находится в рамках 12,8 В. Поэтому этот показатель является желанным для данной схемы.

Заключение

Вот мы и рассмотрели, что собой представляет зарядка аккумулятора. Схема данного устройства может быть выполнена и на одной плате, но следует отметить, что это довольно сложно. Поэтому их делают многослойными.

В рамках статьи вашему вниманию были представлены различные принципиальные схемы, которые дают понять, как же, собственно, происходит зарядка аккумуляторов. Но необходимо понимать, что это только общие изображения, а более детальные, имеющие указания протекающих химических реакций, являются особенными для каждого типа батареи.

Принцип работы свинцово-кислотного аккумулятора.

Аккумуляторные батареи

Принцип работы свинцового аккумулятора

Источником электроэнергии на автомобиле при неработающем или работающем с малой частотой вращения коленчатого вала двигателе является аккумуляторная батарея. В настоящее время на автомобилях наиболее широко применяются свинцовые аккумуляторные батареи, состоящие из нескольких последовательно соединенных аккумуляторов. Применение кислотных аккумуляторов объясняется тем, что они обладают небольшим внутренним сопротивлением и способны в течение короткого промежутка времени (несколько секунд) отдавать ток силой в несколько сотен ампер, что необходимо для питания стартера при пуске двигателя.

Свинцовый аккумулятор электрической энергии был изобретен в 1859 году французским физиком Гастоном Планте. В последующие годы конструкция аккумулятора, особенно – химический состав его электродов (пластин) постоянно совершенствовалась. В настоящее время свинцовые аккумуляторы и аккумуляторные батареи широко применяются в разных областях техники в качестве накопителей электроэнергии (стартерные батареи, аварийные и резервные источники энергии и т. п.).

Конструктивно аккумулятор представляет собой емкость, наполненную электролитом, в которой размещены свинцовые электроды. В качестве электролита используется раствор серной кислоты и дистиллированной воды. Электроды выполнены в виде пластин, одна из которых изготовлена из губчатого свинца Pb, а вторая – из диоксида свинца PbO₂. При взаимодействии электродов с электролитом между ними возникает разность потенциалов.

Принцип работы свинцово-кислотных аккумуляторов основан на электрохимических реакциях свинца и диоксида свинца в водном растворе серной кислоты.

При подключении к электродам аккумулятора внешней нагрузки начинается электрохимическая реакция взаимодействия оксида свинца и серной кислоты, при этом металлический свинец окисляется до сульфата свинца.

Во время разряда происходит восстановление диоксида свинца на положительном электроде (аноде) и окисление свинца на отрицательном электроде (катоде). При пропускании через электроды аккумулятора зарядного тока в нем протекают обратные реакции. При перезаряде аккумулятора, после исчерпания сульфата свинца начинается электролиз воды, при этом на аноде выделяется кислород, а на катоде — водород.

Электрохимические реакции (слева направо — при разряде, справа налево — при заряде):

Реакции на аноде:

PbO₂ + SO₄^2- + 4H⁺ + 2e^— ↔ PbSO₄ + 2H₂O;

Реакции на катоде:

Pb + SO₄^2- — 2e^— ↔ PbSO₄.

Физические процессы, происходящие в аккумуляторе, объясняются свойством электролитического растворения металлов, которое заключается в переходе положительно заряженных ионов металла в раствор. Легкоокисляющиеся металлы (например, свинец) обладают этим свойством в большей степени, чем инертные металлы.
При погружении свинцового электрода в раствор электролита от него начнут отделяться положительно заряженные ионы свинца и переходить в раствор, при этом сам электрод будет заряжаться отрицательно.

По мере протекания процесса растет разность потенциалов раствора и электрода, и переход положительных ионов в раствор будет замедляться.
При какой-то определенной разности потенциалов электрода и раствора наступит равновесие между силой электролитической упругости растворения свинца, с одной стороны, и силами электростатического поля и осмотического давления — с другой.
В результате переход ионов свинца в электролит прекратится.

При погружении электрода, изготовленного из двуокиси свинца, в раствор серной кислоты наблюдается такой же процесс, но результат получается иной. Двуокись свинца в ограниченном количестве переходит в раствор, где при соединении с водой ионизируется на четырехвалентные ионы свинца Рв4+ и одновалентные ионы гидроксила ОН.
Четырехвалентные ионы свинца, осаждаясь на электроде, создают положительный потенциал относительно раствора. Серная кислота образует в воде практически только на ионы НO⁺ и HSO₄.
Таким образом, при разряде аккумулятора расходуется серная кислота, образуется вода, а на обоих электродах — сульфат свинца. При заряде процессы протекают в обратном направлении.

При подключении потребителей в аккумуляторе возникает разрядный ток. При этом ионы сернокислотного остатка SO₄ соединяются со свинцом электродов и образуют на них сернокислый свинец PbSO₄, а ионы водорода соединяются с кислородом, выделяясь на положительной пластине в виде воды.
В результате электроды покрываются сернокислым свинцом, а серная кислота разбавляется водой, т. е. при разряде аккумулятора плотность электролита уменьшается. Поэтому по плотности электролита можно судить о степени заряженности аккумуляторной батареи.

При прохождении электрического (зарядного) тока через аккумуляторную батарею протекают обратные электрохимические процессы. Ионы водорода, образующиеся в результате распада воды, взаимодействуют с сернокислым свинцом электродов.
Водород, соединяясь с сернистым осадком, образует серную кислоту, а на электродах восстанавливается губчатый свинец. Выделяющийся из воды кислород, соединяется со свинцом положительной пластины, образуя перекись свинца.
В результате этих процессов содержание воды в электролите уменьшается, а содержание кислоты увеличивается, что приводит к повышению плотности электролита.

По завершению процессов восстановления свинца на электродах заряд аккумулятора прекращается. При дальнейшем прохождении электрического тока через электролит начинается процесс электролиза (разложения) воды, при этом аккумулятор «закипает», и выделяющиеся пузырьки образуют смесь водорода и кислорода. Смесь этих газов является взрывоопасной, поэтому следует избегать перезаряда до появления электролизных явлений по разложению воды.

Кроме того, длительный перезаряд приводит к потере электролитом воды (испарению), в результате чего его плотность повышается и для корректировки требуется доливка дистиллированной воды.
При доливке воды необходимо помнить, что вода, попадающая в концентрированную серную кислоту, закипает и сильно разбрызгивает кислотные капли, что при попадании на открытое тело или одежду может привести к ожогам кожи, слизистых оболочек, прожигу одежды и другим неприятным последствиям.

При постоянном напряжении источника зарядного тока по мере увеличения степени заряженности аккумулятора повышается его ЭДС и, следовательно, уменьшается сила зарядного тока. Когда напряжение на клеммах источника тока будет равно ЭДС полностью заряженного аккумулятора плюс ЭДС поляризации, зарядный ток прекратится.

Среднее значение напряжения аккумулятора – 2 В. Поскольку электрооборудование современных автомобилей рассчитано для работы при напряжении в бортовой сети 12 или 24 В, аккумуляторы соединяют в батареи (по 6 или 12 шт.).

Важным параметром аккумулятора является его емкость, т. е. количество электрической энергии, которую способен отдать аккумулятор. Емкость – это произведение силы разрядного тока на продолжительность разрядки до предельно допустимого разряженного состояния. Измеряется емкость аккумулятора в ампер-часах (А×ч). Емкость аккумулятора зависит, в первую очередь, от активной площади его электродов.
Поэтому повышения емкости можно достичь увеличением поверхности электродов, что достигается использованием нескольких параллельно соединенных между собой пластин, а также применением пористого материала для их изготовления, что позволяет использовать в качестве активной массы не только поверхность, но и внутренний объем пластин.

Емкость аккумулятора не постоянна, она зависит от силы разрядного тока, температуры электролита и состояния активной поверхности пластин. При увеличении разрядного тока и понижении температуры электролита емкость аккумулятора уменьшается, что объясняется неполным протеканием электрохимических реакций разрядки в этих условиях, вследствие сокращения времени разрядки и повышения вязкости электролита при низких температурах.

***

Устройство аккумуляторной батареи и ее маркировка

Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Устройство, принцип действия и схема

Автономные источники энергии — одно из самых полезных изобретений человечества. Что такое телефон или радиоприемник, в котором не установлены аккумуляторные батареи? Расположение многих устройств, а также условия их использования не всегда предусматривают наличие постоянного сетевого электроснабжения, поэтому такие источники электроэнергии позволяют с комфортом работать практически в любой точке мира. После небольшого предисловия приступим к статье.

Что такое аккумуляторная батарея?

В широком смысле этот термин означает устройство, которое при определенных условиях использования может накапливать один вид энергии, а в других может использоваться для удовлетворения потребностей человека.

Батареи накапливают электричество от внешнего источника питания и затем передают его подключенным потребителям, чтобы они могли выполнять свою работу. Итак, при работе устройств постоянно происходят химические реакции между электролитом и электродными пластинами. Кстати, аналогичная конструкция размещена в банках, из которых формируются батареи.Устройство этих конструкций предусматривает создание напряжения, обычно 1,2-2 В, что очень мало. Поэтому для повышения производительности источников питания используются разные типы подключения.

Как разрядить батареи?

Устройство передачи данных обеспечивает подключение к плюсу и минусу. Они работают следующим образом: при подключении нагрузки к электродам (в качестве примера можно рассмотреть лампочку) возникает замкнутая электрическая цепь. По нему начинает течь ток разряда.Он образуется за счет движения электронов, анионов и катионов. Более подробную информацию о том, что и как это, вы можете рассказать только на конкретном примере.

Допустим, у нас есть аккумулятор, где положительным электродом является оксид никеля, в который для увеличения проводимости добавлен графит. В качестве отрицательной пластины использовался губчатый кадмий. Итак, когда разряд идет, активные частицы кислорода высвобождаются и попадают в электролит. В то же время они разделяют части, идущие как электричество (те же электроны).Затем активные частицы кислорода направляются к отрицательным пластинам, где они окисляют кадмий.

Работа аккумулятора при зарядке

Необходимо отключить нагрузку на выводах пластин. На них также, как правило, подается постоянное напряжение (но оно также может быть пульсирующим, в зависимости от случая), которое больше, чем размер заряжаемой батареи. И полярность должна быть такой же. То есть минусовая и плюсовая клеммы потребителя и источника должны совпадать.Обратите внимание, что зарядное устройство обязательно должно иметь большую мощность, чем в аккумуляторе, чтобы подавить оставшуюся в нем энергию и создать электрический ток, направление которого будет противоположным разряду. В результате меняются и химические процессы, происходящие в батарее.

Рассмотрим пример из предыдущего подпункта статьи. Здесь положительный электрод будет обогащен кислородом, а чистый кадмий будет восстановлен на отрицательном электроде. Подводя итог, можно сказать, что в процессе заряда и разряда изменяется только химический состав электродов.Это не относится к электролиту. Но он может испариться, что негативно скажется на времени автономной работы.

Итак, мы рассмотрели принцип работы любого аккумулятора. Теперь пусть

Емкостный Принцип работы

Определения:

НЕТ (нормально разомкнутый): Выход переключателя, разомкнутый запрещающий ток, когда привод отсутствует и закрывается, позволяя текущий поток при наличии исполнительного механизма.

NC (нормально замкнутый): Релейный выход, замкнутый, позволяющий протекание тока при отсутствии привода и запрещение открывания текущий поток при наличии исполнительного механизма.

НПН Выход: Транзисторный выход, который переключает общий или отрицательное напряжение на нагрузку. Нагрузка подключается между положительное питание и выход.Текущие потоки из нагрузка через выход на землю, когда выход переключателя на. Также известен как снижение тока или отрицательное переключение.

PNP Выход: Транзисторный выход, переключающий положительное напряжение к нагрузке. Нагрузка подключается между выходом и общим. Ток течет от выхода устройства через нагрузку к заземление при включенном выходе переключателя.Также известен как текущий источник или положительное переключение.

Эксплуатация Distance (Sn): Максимальное расстояние от датчика до квадратный кусок железа (Fe 37) толщиной 1 мм со сторонами = до диаметр чувствительной поверхности, который вызовет изменение на выходе датчика. Расстояние уменьшится для других материалы и формы. Испытания проводятся при 20ºC с источник постоянного напряжения.Это расстояние действительно включает ± Допуск изготовления 10%.

Мощность Supply: Диапазон напряжения питания, в котором будет работать датчик в.

Макс Ток переключения: Допустимая величина постоянного тока протекать через датчик, не вызывая повреждения датчика. Это максимальное значение.

Мин. Ток переключения: Это минимальное значение тока, которое должен протекать через датчик, чтобы гарантировать работу.

Макс Пиковый ток: Максимальный пиковый ток указывает на максимум текущее значение, которое датчик может выдержать в течение ограниченного периода времени времени.

Остаточный Ток: Ток, протекающий через датчик при он находится в открытом состоянии.

Мощность Drain: Сила тока, необходимая для работы датчика.

Напряжение Падение: Падение напряжения на датчике при движении максимальная загрузка.

Короткий Защита цепи: Защита от повреждения датчика если нагрузка закорочена.

Эксплуатация Частота: Максимальное количество циклов включения / выключения, которое устройство способно за одну секунду.Согласно EN 50010, этот параметр измеряется динамическим методом, показанным на Инжир. 1 с датчиком в положениях (a) и (b). S — рабочий расстояние, а м — диаметр датчика. Частота дается формулой на рис. 2.

Повторяемость (% Sn): Разница между любыми значениями рабочего расстояния измеряется за 8 часов при температуре от 15 ° C -30ºC и напряжение питания с отклонением <= 5%.

Гистерезис (% Sn): Расстояние между точкой «включения» приближение исполнительного механизма и точка «выключения» привод отступает. Это расстояние снижает количество ложных срабатываний. Его значение выражается в процентах от рабочего расстояния. или расстояние. См. Рис.3

Промывка Монтаж: Для установки бок о бок моделей для скрытого монтажа см. рис.4а. Модели без скрытого монтажа можно встраивать в металл согласно рис. 4б. бок о бок см. на рис. 4c. Sn = рабочее расстояние.

Защита Степень: Степень защиты корпуса согласно IEC (Международная электротехническая комиссия):
IP 65: Пыленепроницаемый. Защита от водяных струй.
IP 67: Пыленепроницаемый. Защита от воздействия погружения

Предохранитель Принцип действия и принцип действия | ЭлектроникаBeliever

В этой статье я расскажу о работе и принципе предохранителя.Предохранитель — это простая электрическая часть, состоящая из провода и клемм на каждом конце. Это просто пассивное устройство, которое защищает цепь в случае сильного тока. Когда это произойдет, плавкий предохранитель разомкнется, и цепь прервется. Принцип действия и принцип действия предохранителя прост, в отличие от других активных электронных устройств, требующих глубокого понимания. Полное обсуждение работы предохранителя и принципа работы подробно обсуждается ниже; так что продолжайте читать.

Давайте также познакомимся с двумя общими классификациями предохранителей, чтобы лучше понять работу и принцип действия предохранителей.

Они запаздывают по времени и быстро действуют. Плавкий предохранитель с запаздыванием имеет значительную задержку перед тем, как плавкий элемент плавится или размыкается из-за приложения высокого тока. Этот тип очень популярен в емкостных цепях, например, в импульсных преобразователях и источниках питания. Быстродействующий, однако, откроется немедленно, когда будет течь сильный ток. Это очень полезно в критических конструкциях, где требуется очень быстрая защита.

Рисунок 1 — Некоторые типы предохранителей, используемые в настоящее время в промышленности.В разных отраслях и сферах применения требуются предохранители разных типов.
