Принцип работы омметра: Принцип работы электромеханических омметров — Студопедия

Содержание

Принцип работы электромеханических омметров — Студопедия



Схемы вариантов построения электромеханических омметров представлены на рисунке.

Рис. 10.1 Схемы омметров с последовательным (а) и параллельным (б) соединением элементов цепи.



Принцип действия электромеханических омметров основан на зависимости тока, протекающего через прибор, от величины измеряемого сопротивления включенного в измерительную цепь. При последовательной схеме включения элементов измерительной цепи величина тока, протекающий через прибор, обратно пропорциональна значению измеряемого сопротивления:

(10.1)

При замкнутых входных контактах ток в цепи максимален, а при разомкнутых – равен нулю, поэтому у приборов данного типа шкала неравномерная и обратная. Перед началом измерений можно проверить исправность таких приборов и произвести установку указателя прибора на нулевую отметку его шкалы путем замыкания накоротко его входных контактов. Необходимость этого вызвана тем, что с течением времени напряжение источника питания уменьшается и в результате нарушается градуировка шкалы прибора.

Последовательные схемы обычно применяют для измерения сравнительно больших сопротивлений. Это объясняется тем, что в данной схеме малые сопротивления слабо влияют на изменение тока в измерительной цепи.

При параллельном соединении измеряемого сопротивления и миллиамперметра ток, протекающий через прибор, с увеличением измеряемого сопротивления растет и шкала прибора прямая и равномерная. Такой прибор калибруется при разомкнутых зажимах, при этом стрелка прибора устанавливается в крайнее правое положение. Параллельную схему включения прибора используют для измерения сравнительно малых сопротивлений, так как большие сопротивления будут мало влиять на показания прибора. Уравнение шкалы такого прибора имеет вид:

(10.2)

Для обоих вариантов схем включения прибора его шкала не равномерная.

Приборы с логометрическим измерительным механизмом не требуют калибровки перед началом измерения. В устройствах такого типа противодействующий момент создается электрическим путем за счет того, что подвижная часть измерительного механизма состоит из двух жестко скрепленных между собой рамок.

Рис. 10.2 Схема омметра с логометрическим измерительным механизмом.



Уравнение шкалы логометра определяется отношением токов в обмотках, а угол отклонения указателя пропорционален измеряемому сопротивлению и не зависит от величины напряжения:

. (10.3)



Метод амперметра и вольтметра широко используется при косвенных измерениях сопротивления.

Рис. 10.3 Схемы измерения сопротивления методом вольтметра (а) и методом амперметра (б).



Достоинство его состоит в том, что резистор, сопротивление которого измеряется, можно поставить в реальные условия работы, т. е. пропускать через него реально действующий ток, что важно при измерении сопротивлений, значения которых зависит от тока. Метод прост, надежен, но характеризуется низкой точностью.

Недостатком данного метода является то, что действительное значение сопротивления отличается от рассчитанного по показаниям вольтметра и амперметра. Для одной схемы результат измерений получается завышенным, а для другой схемы – заниженным. Поэтому необходимо выбирать вариант схемы включения прибора в зависимости от соотношения измеряемого сопротивления и сопротивлений используемых приборов.







Рис. Омметры, мегаомметры, измерители сопротивления.





Устройство и принцип работы электронных омметров — Студопедия



Принцип работы электронных омметров основан, как правило, на двух методах: методе стабилизированного тока в цепи делителя и методе преобразования измеряемого сопротивления в пропорциональное ему напряжение.

Схема омметра, построенная по методу стабилизированного тока в цепи делителя, представлена на рисунке.

Рис. 10.4 Схема измерения сопротивления методом стабилизированного тока в цепи делителя.



В данной схеме делитель напряжения питается от источника опорного напряжения. Падение напряжения на измеряемом резисторе усиливается и измеряется электромеханическим прибором. Для данной схемы справедливо следующее соотношение:

. (10.4)

Из формулы видно, что шкала таких приборов нелинейная. Приборы данного типа могут использоваться для измерения малых и больших сопротивлений в зависимости от схемы включения измеряемого и добавочного резистора. Для повышения точности весь диапазон измерений разбивается на поддиапазоны, каждому из которых соответствует свое значение добавочного резистора.

В схеме, реализующей метод преобразования сопротивления в напряжение, применяется операционный усилитель с отрицательной обратной связью.

Рис. 10.5 Схема омметра на операционном усилителе.



Такие схемы используют для измерения средних и больших сопротивлений. Напряжение на выходе ОУ будет пропорционально измеряемому сопротивлению.

, (10.5)

При большом значении коэффициента усиления уравнение шкалы такого прибора будет равномерным.

Мосты постоянного и переменного тока позволяют производить измерения сопротивлений с высокой точностью и в широком диапазоне от наноом () до петаом (). Цифровые мосты обеспечивают измерение до тераом ().

При реализации цифровых измерителей параметров элементов электрических цепей получили метод дискретного счета и метод уравновешивающего преобразования.

Омметр устройство и принцип действия

Омметр

Омметр — измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений. Обычно измерение производится по постоянному току, однако, в некоторых электронных омметрах возможно использование переменного тока. Разновидности омметров: мегаомметры, гигаомметры, тераомметры, миллиомметры, микроомметры, различающиеся диапазонами измеряемых сопротивлений.

Классификация и принцип действия

Классификация

  • По исполнению омметры подразделяются на щитовые, лабораторные и переносные
  • По принципу действия омметры бывают магнитоэлектрические — с магнитоэлектрическим измерителем или магнитоэлектрическим логометром (мегаомметры) и электронные — аналоговые или цифровые

Магнитоэлектрические омметры

  • Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания. Для измерения сопротивлений от сотен ом до нескольких мегаом измеритель и измеряемое сопротивление rx включают последовательно. В этом случае сила тока I в измерителе и отклонение подвижной части прибора a пропорциональны: I = U/(r0 + rx), где U — напряжение источника питания; r0 — сопротивление измерителя. При малых значениях rx (до нескольких ом) измеритель и rx включают параллельно.
  • ПРИМЕРЫ: М419, М372, М41070/1

Логометрические мегаомметры

Основой логометрических мегаометров является логометр, к плечам которого подключаются в разных комбинациях (в зависимости от предела измерения) образцовые внутренние резисторы и измеряемое сопротивление, показание логометра зависит от соотношения этих сопротивлений. В качестве источника высокого напряжения, необходимого для проведения измерений, в таких приборах обычно используется механический индуктор — электрогенератор с ручным приводом, в некоторых мегаомметрах вместо индуктора применяется полупроводниковый преобразователь напряжения

    ПРИМЕРЫ: ЭС0202, М4100

Аналоговые электронные омметры

Принцип действия электронных омметров основан на преобразовании измеряемого сопротивления в пропорциональное ему напряжение с помощью операционного усилителя. Измеряемый объект включается в цепь обратной связи (линейная шкала) или на вход усилителя.

    ПРИМЕРЫ: Е6-13А, Ф4104-М1

Аналоговый электронный омметр

Цифровые электронные омметры

Цифровой омметр представляет собой измерительный мост с автоматическим уравновешиванием. Уравновешивание производится цифровым управляющим устройством методом подбора прецизионных резисторов в плечах моста, после чего измерительная информация с управляющего устройства подаётся на блок индикации.

    ПРИМЕРЫ: ОА3201-1, Е6-23, Щ34

Цифровой электронный омметр

Измерения малых сопротивлений. Четырехпроводное подключение

При измерении малых сопротивлений может возникать дополнительная погрешность из-за влияния переходного сопротивления в точках подключения. Чтобы избежать этого применяют т. н. метод четырёхпроводного подключения. Сущность метода состоит в том, что используются две пары проводов — по одной паре на измеряемый объект подаётся ток определённой силы, с помощью другой пары с объекта на прибор подаётся падение напряжения пропорциональное силе тока и сопротивлению объекта. Провода подсоединяются к выводам измеряемого двухполюсника таким образом, чтобы каждый из токовых проводов не касался непосредственно соответствующего ему провода напряжения, при этом получается, что переходные сопротивления в местах контактов не включаются в измерительную цепь.

Наименования и обозначения

Видовые наименования
Микроомметр — омметр с возможностью измерения очень малых сопротивлений (менее 1мОм)
Миллиомметр — омметр для измерения малых сопротивлений (единицы — сотни миллиом)
Мегаомметр (устар. мегомметр) — омметр для измерения больших сопротивлений (единицы — сотни мегаом)
Гигаомметр— омметр, позволяющий измерять сопротивления более 1 ГОм
Тераомметр — омметр для измерения очень больших сопротивлений (единицы — сотни тераом)
Измеритель сопротивления заземления — специальный омметр для измерения переходных сопротивлений в устройствах заземления

Обозначения

Омметры обозначаются либо в зависимости от системы (основного принципа действия), либо по ГОСТ 15094
Мхх — приборы магнитоэлектрической системы
Фхх, Щхх — приборы электронной системы
Е6-хх — измерители сопротивлений, маркировка по ГОСТ 15094

Основные нормируемые характеристики

Диапазон измерения сопротивлений
Допустимая погрешность или класс точности
напряжение на клеммах прибора

Другие средства измерения сопротивления

Измерение сопротивления по постоянному току

Измерительный мост — обеспечивает весьма высокую точность, но неудобен из-за необходимости ручного уравновешивания
Магазин сопротивлений, катушки электрического сопротивления — измерение производится методом сравнения, с помощью замещения измеряемого объекта
Мультиметр (тестер) — комбинированный прибор для измерения напряжения, силы тока и сопротивления
Измерение сопротивления по переменному току
Измеритель иммитанса — измерения сопротивления на частотах от десятков герц до нескольких мегагерц
Высокочастотный (векторный) измеритель импеданса — измерения сопротивления на частотах сотни килогерц — сотни мегагерц
Измеритель добротности — измерения сопротивления косвенным методом на частотах от 1 кГц до нескольких сотен мегагерц
Измеритель полных сопротивлений — измерения сопротивления нагрузки линии на частотах в десятки — сотни мегагерц

Измерительная линия — измерения сопротивления нагрузки линии на частотах в сотни — тысячи мегагерц

Автор: Виктор

Количество статей, опубликованных автором: 197.

Из курса школьной физики всем известно, что такой показатель, как сопротивление, замеряют в Омах. Приборы способные это замерять зовутся омметрами.

Устройство это является прибором узкоспециализированного типа, поскольку может мерить только одну величину. Кроме того, сей приборчик – есть устройство, имеющее непосредственный отсчет значения. Главная функция этих устройств — определение активной составляющей сопротивления электротоку.

В большинстве своем, омметры, прежде, чем выполнить измерения, делают преобразование переменного тока в постоянный. Но, несмотря на это, есть такие устройства, которые способны выполнять измерение переменного тока (не выполняя трансформаций).

Типы омметров

Их можно разбить на следующие типы:

  • Прибор, замеряющий сопротивления меньшие одного миллиома, зовется микроомметром.
  • Устройство, измеряющее миллиомы, называется миллиомметр.
  • Собственно омметр (ну тут, я думаю, пояснений не требуется).

Далее идут приборы, предназначенные для замера больших и очень больших сопротивлений:

  • Мегаомметр (в простонародии – мегер) этот прибор способен замерить до сотен мегаом.
  • Гигаомметр меряет значения, большие одного гигаома.
  • Прибор, способный мерить сопротивления, значения которых можно измерить лишь терраомами, зовется терраомметром.

Кроме того, эти приборы, как и все остальные, делятся вариантам исполнения:

  1. Переносные устройства.
  2. Лабораторные (те, что должны быть закреплены стационарным образом (их еще зовут щитовыми)). Последнее деление этих приборов, являющееся наиболее важным из всех классификационных определений, это принцип их действия.

Первые из них – это приборы с магнитоэлектрической системой (имеющие магнитоэлектрический измеритель). Такой прибор подключают в измеряемую цепь последовательно. Мерить такие приборы способны в диапазоне от нескольких сот ом до нескольких мегаом.

Другой тип таких приборов – приборы, имеющие магнитоэлектрический логометр. Эта категория измерителей включает в себя, в основном, мегаомметры. Эти приборы тоже имеют магнитоэлектрическую систему, но измерителем в них служит логометр. Принцип работы таких устройств основан на вычислении соотношения сопротивлений с целью получения искомого значения, которое и отображается на шкакле.

Такие приборчики используют для своей работы источник постоянного напряжения (генератор).

Еще одной разновидностью омметров стоит назвать устройства с электронной начинкой. Эти устройства можно разделить на аналоговые и цифровые. Кратко расскажу про оба вида:

  1. Приборы, имеющие аналоговую шкалу (стрелку). Такие устройства, прежде, чем отобразить сопротивление, преобразуют его в напряжение, которое прямо пропорционально значению этого показателя. Преобразованием величин занимается особое устройство – операционный усилитель. В результате, на линейной шкале прибора отображается значение.
  2. Приборы с цифровым отображением. Этот тип измерителей, по сути, представляет из себя измерительный мост, имеющий уравновешивание, управляемое автоматом. Хотя определение и сложновато, принцип действия подобных устройств совсем не сложен. При подключении измеряемого сопротивления автоматически уравновешивается измерительный мост, после чего результат высвечивается на экране прибора.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Также опубликовал статью про измерение сопротивления мегаомметром. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Приборы, предназначенные для непосредственного измерения сопротивлений, получили название омметров. Поясним принцип действия омметра.

Электрическая схема простейшего омметра изображена на рисунке 2-26. В цепь магнитоэлектрического прибора (измерителя) включены резистор переменного сопротивления R и источник постоянного тока 8 (например, один элемент от батареи карманного фонаря). Так как малому сопротивлению соответствует большой ток (и наоборот), то для нахождения положения нулевого деления на шкале накоротко замыкают зажимы 33 и перемещением движка резистора R добиваются наибольшего отклонения стрелки. Это положение стрелки соответствует нулевому делению шкалы. Затем поочередно к зажимам 33 подключают известные сопротивления, отмечая всякий раз их значения против положения стрелки. Так изготовляется шкала, на которой фактически против определенных значений тока наносят соответствующие этим токам при данном напряжении сопротивления. Отсчет ведется по такой шкале справа налево, а так как по закону Ома между током и сопротивлением существует обратная пропорциональная зависимость, то шкала такого прибора (омметра) неравномерная. Она сильно сжата у конца, соответствующего большим значениям сопротивлений.

В выпускаемых промышленностью омметрах резистор переменного сопротивления, а иногда и источник тока вмонтированы внутри приборов. Перед измерениями зажимы для подключения

измеряемых сопротивлений закорачивают и перемещением движка резистора переменного сопротивления стрелка омметра устанавливается на нуль. Это необходимо делать всякий раз, так как ЭДС источника уменьшается по мере эксплуатации прибора.

В некоторых омметрах установка стрелки на нуль осуществляется с помощью магнитного шунта МШ (рис. 2-27).

Здесь при использовании новой батареи (когда ЭДС ее максимальна) значительная часть магнитного потока замыкается через стальную пластинку — через магнитный шунт МШ, минуя воздушный зазор, в котором находится рамка. По мере уменьшения ЭДС батареи магнитный шунт смещают в сторону так, что магнитный поток, замыкающийся через воздушный зазор, возрастает. Так поддерживают значение вращающего момента, действующего на рамку и обеспечивающего отклонение стрелки на всю шкалу при коротком замыкании зажимов омметра После того как стрелка омметра установлена на нуль, прибор подключают к тому участку (или к концам той детали), сопротивление которого хотят измерить.

Кратко рассмотрим простейшие омметры М-57 и М-471.

В омметре-пробнике М-57 (рис. 2-28) источник тока (батарею КБС) вставляют внутрь прибора. Установку нуля осуществляют

магнитным шунтом (ручка регулятора выведена на заднюю стенку).

В омметре М-471 (рис. 2-29) источник тока подключают к зажимам Б и при нажатой кнопке К (цепь измеритель-источник тока замкнута) установку стрелки на нуль осуществляют вращением ручки МШ — регулятора магнитного шунта. Резистор измеряемого сопротивления подключают к зажимам 1—2 или 1—3.

Для измерения изоляции обмоток приборов, машин, кабелей и очень больших сопротивлений применяют мегомметры (меггеры), с помощью которых можно измерять сопротивления до 100 МОм. Принципиально это такие же омметры, но вместо батареи они снабжены маленькими генераторами постоянного тока с ручным приводом, дающими напряжение до 500 В (рис. 2-30).

Омметр



1.2. Классификация и принцип действия. Магнитоэлектрического омметра. (Magneto ohmmeter)

Действие магнитоэлектрического омметра меряет ток, протекающий через измеряемое сопротивление при постоянном напряжении питания с помощью катушки. микроамперметр для измерения сопротивлений от сотен ом до нескольких мегаом измеритель амперметр с добавочным сопротивлением, напряжение постоянного тока и измерить сопротивление r x (р) серия. В этом случае ток I в метр равен: I = U / r 0 (Я = ю / Р 0) r x (р), где U - напряжение источника питания r 0 - сопротивление метр количество дополнительного сопротивления и сопротивления рамки микроамперметра.

Согласно этой формуле, магнитоэлектрического омметра имеют нелинейную шкалу. кроме того, это противоречит нулевое значение сопротивления соответствует крайнее правое положение стрелочный прибор. перед измерением сопротивления, необходимо выполнить установку нуля для того чтобы отрегулировать значение r 0 специального регулятора на передней панели при закрытой входные клеммы устройства для компенсации нестабильности напряжения питания.

Поскольку типичное значение тока полного отклонения-катушки, микроамперметры в 50.200 (МкА 50.200), для измерения сопротивлений до нескольких мегаом достаточно напряжения, что дает встроенный аккумулятор. более высокий диапазон измерения от десятков до сотен МОМ требует использования внешнего источника постоянного тока напряжением порядка десятков - сотен вольт.

Для получения предела измерения в несколько килоом и сотни ом, то надо уменьшить значение r 0 и соответственно увеличить ток полного отклонения измерителя путем добавления шунта.

При малых значениях r x (р) до нескольких Ом используется как счетчик и r x (р) соединены параллельно. Если вы измеряете падение напряжения на измеряемом сопротивлении, которое, в соответствии с Законом Ома, прямо пропорционально сопротивлению, при условии I =const.

  • Примеры: М419, М372, М41070 / 1.

38. Схема омметра с последовательным включением измеряемого сопротивления. Определение омметра, устройство, принцип калибровки и измерения сопротивлений.

Для измерения величин сопротивления применяют омметры.

 Омметр – это прибор для измерения сопротивлений постоянным током. В основе его работы лежит способ измерения сопротивлений с помощью вольтметра и амперметра.

 Основан на том, что при постоянном напряжении сила тока в электрической цепи зависит от сопротивления. Эта зависимость позволяет по величине тока в цепи оценивать ее сопротивление. Стрелка омметра показывает на шкале величину сопротивления присоединенного к зажимам прибора. Шкала измерительного прибора градуируется в омах.

 Различают две схемы омметров:

 с последовательным включением измеряемого резистора RXотносительно измерительного прибора и параллельным.

 Приборы состоят из источника питания Е, стрелочного прибора (обычно микроамперметр), добавочного резистора RД и переменного калибровочного резистора RК и ключа К.

     Схемы отличаются включением стрелочного прибора: в одной схеме он включен последовательно, а в другой параллельно измеряемому резистору RХ.

     Схема с последовательным включением применяется для измерения больших сопротивлений (рисунок 7), а с параллельным (рисунок 8) – малых.

     В качестве источника тока (питания) используются сухие гальванические элементы (батареи), которые с течением времени разряжаются, поэтому перед каждым измерением омметр (прибор) необходимо калибровать.

   Омметр с последовательным включением калибруют следующим образом: замыкают переключатель К и регулируяRК (сопротивление калибровочного резистора), устанавливают стрелку прибора на отметку «0».

     При подключении измеряемого резистора RX к зажимам прибора в цепи протекает ток

 (Ri – сопротивление источника питания Е).

     Значение тока, а значит, и угол отклонения стрелки прибора зависят от RХ.

     Чем больше RХ, тем меньше ток, и меньше угол отклонения стрелки. Такой омметр имеет обратную шкалу и нелинейную, так как зависимость тока, протекающего через стрелочный прибор от измеряемого сопротивления RХ будет нелинейна.



Рисунок 2 – Схема омметра с последовательным включением RХ

39. Схема омметра с параллельным включением измеряемого сопротивления. Определение омметра, устройство, принцип калибровки и измерения сопротивлений.

 Омметр – это прибор для измерения сопротивлений постоянным током. В основе его работы лежит способ измерения сопротивлений с помощью вольтметра и амперметра.

 Основан на том, что при постоянном напряжении сила тока в электрической цепи зависит от сопротивления. Эта зависимость позволяет по величине тока в цепи оценивать ее сопротивление. Стрелка омметра показывает на шкале величину сопротивления присоединенного к зажимам прибора. Шкала измерительного прибора градуируется в омах.

Омметр с параллельным включением измеряемого резистора RХ калибруется при разомкнутом переключателе К, при этом весь ток протекает через измерительный прибор и угол отклонения стрелки оказывается максимальным. Регулируя RК, устанавливают стрелку прибора на отметку "¥".



При подключении RХ часть тока ответвляется в параллельную ветвь и угол отклонения стрелки уменьшается. Шкала прибора прямая и так же нелинейная, так как зависимость тока от величины измеряемого сопротивления RХнелинейна.



Рисунок 3 – Схема омметра с параллельным включением RХ

Омметр



1.2. Классификация и принцип действия Магнитоэлектрические омметры

Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания, с помощью магнитоэлектрического микроамперметра. Для измерения сопротивлений от сотен ом до нескольких мегаом измеритель микроамперметр с добавочным сопротивлением, источник постоянного напряжения и измеряемое сопротивление r x включают последовательно. В этом случае сила тока I в измерителе равна: I = U/r 0 + r x, где U - напряжение источника питания; r 0 - сопротивление измерителя сумма добавочного сопротивления и сопротивления рамки микроамперметра.

Согласно этой формуле, магнитоэлектрический омметр имеют нелинейную шкалу. Кроме того, она является обратной нулевому значению сопротивления соответствует крайнее правое положение стрелки прибора. Перед началом измерения сопротивления необходимо выполнить установку нуля скорректировать величину r 0 специальным регулятором на передней панели при замкнутых входных клеммах прибора, для компенсации нестабильности напряжения источника питания.

Поскольку типичное значение тока полного отклонения магнитоэлектрических микроамперметров составляет 50.200 мкА, для измерения сопротивлений до нескольких мегаом достаточно напряжения питания, которое даёт встроенная батарейка. Более высокие пределы измерения десятки - сотни мегаом требуют использования внешнего источника постоянного напряжения порядка десятков - сотен вольт.

Для получения предела измерения в единицы килоом и сотни ом, необходимо уменьшить величину r 0 и соответственно увеличить ток полного отклонения измерителя путём добавления шунта.

При малых значениях r x до нескольких ом применяется другая схема: измеритель и r x включают параллельно. При этом измеряется падение напряжения на измеряемом сопротивлении, которое, согласно закону Ома, прямо пропорционально сопротивлению, при условии I =const.

  • ПРИМЕРЫ: М419, М372, М41070/1

Действие - омметр - Большая Энциклопедия Нефти и Газа, статья, страница 1

Действие - омметр

Cтраница 1

Действие омметра основано на том, что при постоянном значении напряжения величина тока в электрической цепи зависит только от ее сопротивления.  [1]

Принцип действия омметра основан на сравнении измеряемого сопротивления с образцовым. Сравнение производят с помощью прибора магнитоэлектрической системы. На рис. 16.1 приведены схемы омметров с последовательным ( рис. 16.1, а) и параллельным ( рис. 16.1 6) включением образцового сопротивления.  [2]

Принцип действия омметра иллюстрируется схемой, приведенной на фиг. В цепь последовательно включены: измеряемое сопротивление Rx, добавочное сопротивление гэ, ограничивающее ток, и измеритель Q, представляющий собой обыкновенный магнитоэлектрический прибор, угол отклонения стрелки которого пропорционален току.  [3]

Сущность действия омметра заключается в том, что при включении в цепь, составленную из электроизмерительного прибора и источника постоянного тока, резисторов различных сопротивлений или других деталей, обладающих активным сопротивлением, значение тока этой цепи изменится.  [5]

Принцип действия омметров первой группы основан на рассмотренном методе измерения сопротивления с помощью одного прибора. В качестве измерителя применяют миллиамперметр, имеющий одну подвижную рамку. Поэтому такие омметры иногда называют однорамочными.  [6]

В результате этого зона действия омметра сокращается и возникает возможность неселективной работы защиты. Величина сопротивления дуги не поддается точной оценке.  [7]

Омметр служит для измерения сопротивлений. Действие омметра основано на том, что при постоянном напряжении сила тока в электрической цепи зависит только от ее сопротивления.  [9]

Приборы для измерения сопротивлений называются омметрами. Принцип действия омметра пояснен на рис. 2.43. Измеряемое сопротивление R включают между зажимами аб.  [11]

Приборы для измерения сопротивлений называются омметрами. Принцип действия омметра пояснен рис. 2.45. Измеряемое сопротивление J % x включают между зажи-1 мами аб.  [13]

Приборы, предназначенные для непосредственного измерения сопротивлений, получили название омметров. Поясним принцип действия омметра.  [14]

Страницы:      1

Омметр

Принцип работы и типы омметров

Что такое омметр?

Омметр - это электрический прибор, используемый для измерения сопротивления в цепи или компоненте. Противодействие протеканию электрического тока является мерой сопротивления в электрической цепи. Единица измерения электрического сопротивления - Ом ( Ом, ).

Омметр работает, когда омметр подает ток на цепь или компонент, он измеряет результирующее напряжение и вычисляет значение сопротивления по формуле закона Ома В = IR .Для измерения сопротивления мы также можем использовать аналоговый мультиметр и цифровой мультиметр.

Невозможно определить сопротивление омметром в исправной или тестовой цепи. Чтобы проверить сопротивление, нам нужно отключить питание и измерить сопротивление.

Символ омметра

Конструкция

Конструкция схемы омметра представляет собой смесь миллиамперметра (микроамперметра) с набором последовательно включенных сопротивлений и постоянного источника питания от батареи. Аналоговый мультиметр состоит из следующих частей:

Конструкция цепи омметра

  1. Дисплей : Для измерения различных электрических величин показаны разные шкалы.Сверху - нелинейная шкала омметра.
  2. Указатель : указывает значение измерения на шкале. Он отклоняется или перемещается в зависимости от значения сопротивления.
  3. Ручка переключателя диапазонов : В центре находится ручка для выбора различных функций
  4. Миллиамметр или Микроамперметр : При заданном постоянном напряжении ток через амперметр будет изменяться при изменении сопротивления. Это даст выходное сопротивление в Ом (Ом).
  5. Диск мультиметра : поворотный переключатель окружает ручку с различными переключателями диапазонов
  6. Гнездо / порты : Есть два входных гнезда для подключения датчиков
  7. Датчики / выводы : Поставляется с двумя датчиками- Черный зонд и красный зонд

Как работает омметр?

Принцип работы омметра заключается в том, что при протекании тока через цепь или компонент стрелка в измерителе отклоняется.Когда стрелка перемещается влево от измерителя, это означает высокое сопротивление и реакцию на низкий ток.

Когда стрелка отклоняется вправо от измерителя, это означает низкое сопротивление и реакцию на высокий ток. Вы можете посмотреть на шкалу на изображении ниже:

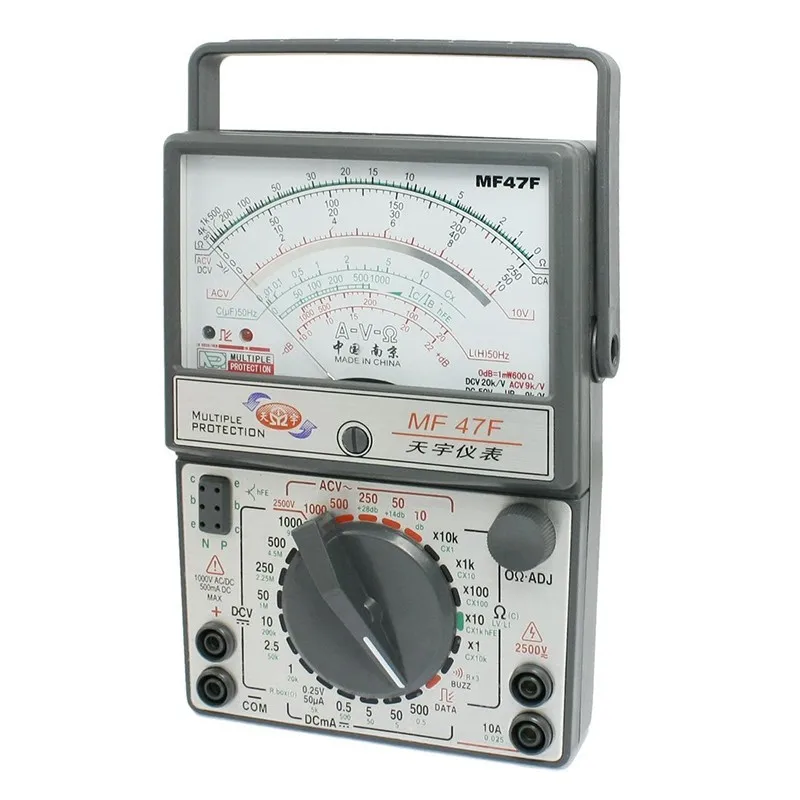

Омметр (аналоговый мультиметр) Пара щупов

Резистивная измерительная шкала нелинейна в омметре и аналоговом мультиметре. Стрелка измерителя сопротивления показывает ноль по полной шкале (справа) и максимум в остальном. Нам нужно установить указатель на ноль перед его использованием.

Удерживая два датчика вместе

После того, как он опустится до нуля, мы можем протестировать компонент. Измеритель сопротивления обычно находится в диапазоне от 1 Ом (1 Ом) до 1 МОм (1 МОм). Когда два щупа подключены с каждой стороны резистора, указатель начинает отклоняться.

Чтобы знать, , как считывать показания омметра , Поверните ручку переключателя на расчетный диапазон в омах или установите его на максимальный диапазон, чтобы увидеть, получаете ли вы расчетное значение.Если значение слишком велико, указатель останется на нуле. Мы можем попробовать настроить шкалу диапазона сопротивления на один меньший диапазон множителя или продолжать регулировать ручку, пока не получим точные результаты.

После завершения регулировки ручки нам нужно произвести расчеты с результатами, которые мы читаем на шкале. Если диапазон множителя отмечен как «x10», нам нужно умножить показание на 10 Ом. Если обозначение диапазона множителя записано как «x1K», нам нужно умножить показание на 1000 Ом.

Типы омметров

Существуют разные типы омметров в зависимости от конструкции. Это Micro, Milli, Mega, цифровой мультиметр, последовательный, шунтирующий и многодиапазонный омметр.

  1. Микроомметр

Этот омметр измеряет относительно низкое сопротивление в диапазоне от 1 мкОм до 2500 Ом. Счетчик состоит из набора сопротивлений с разными диапазонами тока.

Он использует 4-проводной метод Кельвина для измерения сопротивления индуктивных нагрузок.Он использует фильтры для устранения пульсаций переменного тока. Некоторые из них: 10A-5 мОм, 10A-25 мОм, 10A-250 мОм, 1A-2500 мОм, 100 мА-25 Ом, 10 мА-250 Ом, 1 мА-2500 Ом.

  1. Миллиомметр

Цифровой миллиомметр рассчитывает сопротивление в диапазоне от 100 мкОм до 2000 Ом с высокой точностью. Для измерения сопротивления используется 4-проводная технология измерения сопротивления.

Применяется для измерения сопротивления обмоток электродвигателей, генераторов, испытания сцепления для железных дорог, судов и т. Д.

  1. Мегаомметр (мегомметр)

Мегаомметр измеряет сопротивление в цепи в мегаомах и гигаомах. Подходит для измерения сопротивления изоляции. Диапазон измерения измерителя составляет от 0,5 Ом до 2 000 000 МОм.

  1. Цифровой омметр

Он также известен как цифровой мультиметр для измерения сопротивления. Он также измеряет ток и напряжение в электронной схеме. Этот счетчик легко читается по сравнению с аналоговым.Вы можете измерить сопротивление в омах, килоомах и мегаомах на цифровом дисплее.

  1. Омметр серии

Этот прибор измеряет высокие значения сопротивления тестируемого устройства (DUT). Для этого он использует два резистора (последовательный и подстройка нуля), чтобы определить неизвестное сопротивление на резисторе.

Резистор регулировки нуля включен параллельно с D ’Arsonval (движение счетчика). Устройство имеет внутренний источник напряжения для выработки тока и показывает сопротивление через отклонение измерителя.

  1. Шунтирующий омметр

Шунтирующий измеритель измеряет низкие значения сопротивления в цепи. Показание бесконечности настраивается вместо нулевого резистора. Этот тип омметров не используется, так как их диапазон измерения невелик (от 5 до 400 Ом).

В отличие от последовательного типа, это движение счетчика идет параллельно с обнаруживаемым сопротивлением.

  1. Многодиапазонный омметр

Для измерения широкого диапазона значений сопротивления этот измеритель имеет переключатель выбора.Начальное показание устанавливается на ноль с помощью регулятора. Чтобы узнать неизвестное сопротивление, подключите его параллельно к прибору. Регулировка выполняется таким образом, чтобы измеритель показывал значение полной шкалы.

Сравнение

Вот некоторые применения и применения омметра.

Омметр Тип Использует
Micro Измеряет сопротивление двигателей, трансформаторов
, компонентов, цепей
автоматические выключатели и переключатели, измерения RTD
Измерение напряжения и тока Milli 905 Проверка диодов, дорожек на печатной плате и т. Д.
Mega Изоляционные кабели, тестирование конденсаторов, заземление и тестирование короткого замыкания
Digital Измеряет напряжение, сопротивление (Ω, kΩ, MΩ) и токи
Series- type High измерения сопротивления, катушки возбуждения машины
Омметр шунтового типа Выявление низких значений сопротивления, прецизионная мостовая схема, нагревательные элементы

Заключение

Наконец, как измерить сопротивление с помощью омметра и тип? Это зависит от схемы измерения и области применения. Омметр измеряет сопротивление между двумя выводами.

Вот вам интересный вопрос. Когда открытый резистор при проверке омметром показывает, сколько Ом?

Ответ: если вы закоротите провода, в цепи нет сопротивления, и измеритель покажет нулевое сопротивление. Когда датчики не подключены, цепь разомкнута, и измеритель покажет бесконечное сопротивление.

Омметр Конструкция | Цепи измерения постоянного тока

Хотя механические омметры (измерители сопротивления) сегодня используются редко, их работа в значительной степени заменена цифровыми приборами, тем не менее, их работа интригует и заслуживает изучения.

Назначение омметра

Конечно, омметр предназначен для измерения сопротивления между его выводами. Это показание сопротивления отображается с помощью механического счетчика, работающего от электрического тока. В этом случае омметр должен иметь внутренний источник напряжения для создания тока, необходимого для управления движением, а также иметь соответствующие резисторы для измерения дальности, чтобы пропускать только нужное количество тока через движение при любом заданном сопротивлении.

Как работает омметр?

Начнем с простого механизма и схемы батареи, давайте посмотрим, как он будет работать как омметр:

При бесконечном сопротивлении (отсутствие обрыва между измерительными проводами) через движение измерителя проходит нулевой ток, а стрелка указывает в крайний левый угол шкалы.В этом отношении показание омметра «назад», потому что максимальное значение (бесконечность) находится слева от шкалы, в то время как измерители напряжения и тока имеют ноль слева от шкалы.

Если измерительные провода этого омметра напрямую закорочены вместе (при измерении ноль Ом), движение измерителя будет пропускать через него максимальный ток, ограниченный только напряжением батареи и внутренним сопротивлением механизма:

При напряжении батареи 9 В и сопротивлении движению всего 500 Ом ток в нашей цепи составит 18 мА, что намного превышает номинальные характеристики механизма.Такое превышение тока может повредить счетчик.

Не только это, но наличие такого состояния ограничивает полезность устройства. Если крайняя левая шкала на циферблате измерителя представляет собой бесконечное сопротивление, тогда полная правая шкала должна представлять ноль. В настоящее время наша конструкция «фиксирует» движение измерителя сильно вправо, когда между выводами приложено нулевое сопротивление. Нам нужен способ сделать так, чтобы движение просто регистрировалось в полном масштабе, когда тестовые провода замкнуты вместе.Это достигается путем добавления последовательного сопротивления в цепь счетчика:

.

Чтобы определить правильное значение для R, мы вычисляем полное сопротивление цепи, необходимое для ограничения тока до 1 мА (полное отклонение движения) с напряжением 9 В от батареи, а затем вычитаем внутреннее сопротивление механизма из этого числа:

Теперь, когда правильное значение R было вычислено, у нас все еще осталась проблема с диапазоном измерения. В левой части шкалы у нас есть «бесконечность», а в правой части - ноль.Помимо того, что эта шкала «отстает» от шкал вольтметров и амперметров, эта шкала странная, потому что она идет от ничего ко всему, а не от ничего к конечному значению (например, 10 вольт, 1 ампер и т. Д.).

Можно сделать паузу, чтобы спросить: «Что представляет собой середина шкалы? Какая фигура лежит точно между нулем и бесконечностью? » Бесконечность - это больше, чем просто очень большое количество : это неисчислимая величина, больше, чем может быть любое определенное число. Если показание половины шкалы на любом другом типе измерителя представляет 1/2 значения полной шкалы, то что такое половина бесконечности на шкале омметра?

Логарифмическая шкала омметра

Ответом на этот парадокс является нелинейная шкала .Проще говоря, шкала омметра не движется плавно от нуля до бесконечности, когда стрелка движется справа налево. Скорее, шкала начинает «расширяться» с правой стороны, с последовательными значениями сопротивления, которые становятся все ближе и ближе друг к другу по направлению к левой части шкалы:

Бесконечность не может быть приближена линейным (четным) способом, потому что шкала никогда не достигнет ! При нелинейной шкале величина сопротивления, охватываемого для любого заданного расстояния на шкале, увеличивается по мере того, как шкала приближается к бесконечности, что делает бесконечность достижимой целью.

Однако у нас все еще есть вопрос о диапазоне для нашего омметра. Какое значение сопротивления между измерительными проводами вызовет отклонение стрелки ровно на 1/2 шкалы? Если мы знаем, что у механизма номинальный диапазон полной шкалы 1 мА, то 0,5 мА (500 мкА) должно быть значением, необходимым для отклонения на половину шкалы. Следуя нашему проекту с батареей на 9 В в качестве источника, мы получаем:

При внутреннем сопротивлении перемещению 500 Ом и резисторе последовательного диапазона 8,5 кОм остается 9 кОм для внешнего (между выводами) испытательного сопротивления по шкале 1/2.Другими словами, испытательное сопротивление, дающее 1/2 отклонения шкалы в омметре, равно по величине (внутреннему) последовательному полному сопротивлению цепи измерителя.

Используя закон Ома еще несколько раз, мы можем определить значение испытательного сопротивления для отклонения шкалы 1/4 и 3/4:

Отклонение шкалы на 1/4 (0,25 мА тока счетчика):

Отклонение шкалы на 3/4 (0,75 мА тока счетчика):

Итак, шкала этого омметра выглядит примерно так:

Одной из основных проблем этой конструкции является то, что она полагается на стабильное напряжение батареи для точного измерения сопротивления. Если напряжение батареи снизится (как и все химические батареи с возрастом и использованием), шкала омметра потеряет точность. При постоянном значении резистора последовательного диапазона 8,5 кОм и снижении напряжения батареи измеритель больше не будет отклоняться на полную шкалу вправо, когда измерительные провода замкнуты вместе (0 Ом). Точно так же испытательное сопротивление 9 кОм не сможет отклонить стрелку точно до 1/2 шкалы при меньшем напряжении батареи.

Существуют методы проектирования, используемые для компенсации изменения напряжения батареи, но они не решают проблему полностью и в лучшем случае должны рассматриваться как приблизительные.По этой причине, а также ввиду наличия нелинейной шкалы омметры этого типа никогда не считались прецизионными.

Следует упомянуть еще одно последнее предостережение в отношении омметров: они работают правильно только при измерении сопротивления, на которое не подается питание от источника напряжения или тока. Другими словами, вы не можете измерить сопротивление омметром в «живой» цепи! Причина этого проста: точные показания омметра зависят от того, что единственным источником напряжения является его внутренняя батарея. Наличие любого напряжения на измеряемом компоненте будет мешать работе омметра. Если напряжение достаточно велико, это может даже повредить омметр.

ОБЗОР:

  • Омметры содержат внутренние источники напряжения для питания при измерении сопротивления.
  • Аналоговая шкала омметра находится «в обратном направлении» от шкалы вольтметра или амперметра, стрелка движения показывает нулевое сопротивление при полной шкале и бесконечное сопротивление в состоянии покоя.
  • Аналоговые омметры также имеют нелинейные шкалы, «расширенные» в нижней части шкалы и «сжатые» в верхней части, чтобы иметь возможность изменять сопротивление от нуля до бесконечности.
  • Аналоговые омметры не являются точными приборами.
  • Омметры
  • никогда не следует подключать к цепи под напряжением (то есть цепи с собственным источником напряжения). Любое напряжение, приложенное к измерительным проводам омметра, приведет к недействительности его показаний.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Типы

, измерительная цепь и ее работа

Омметр

При тестировании, ремонте или устранении неисправностей электронного оборудования вы используете различные измерители и различные типы испытательного оборудования для проверки правильных токов, сопротивлений, напряжений в цепи и определения неисправности проводки.Без знания работы омметра невозможно подключить этот прибор к цепи для проверки компонента. Однако, чтобы быть компетентным техником, мы должны уметь делать больше, чем просто читать тестовый прибор. Для этого нам нужны базовые знания о том, как работают контрольно-измерительные приборы.

Это электронное устройство, используемое для измерения электрического сопротивления элемента цепи. Электрическое сопротивление - это мера того, насколько объект сопротивляется, позволяя электрическому току проходить через него.Омметры бывают разных уровней чувствительности. Некоторые омметры предназначены для измерения материалов с низким сопротивлением, а некоторые используются для измерения материалов с высоким сопротивлением. В этой статье обсуждаются принципы работы омметра, который вы используете при поиске и устранении неисправностей оборудования.

Что такое омметр?

Омметр - это электронный прибор, который широко используется для проверки всей цепи или измерения сопротивления элемента схемы. Микроомметр, мегаомметр и миллиомметр используются для измерения сопротивления в различных областях электрических испытаний.Микроомметр используется для измерения чрезвычайно низких сопротивлений с высокой точностью при определенных испытательных токах и для соединения контактов. Микроомметр Fluke - это небольшое портативное устройство, которое используется для измерения напряжения, тока и проверки диодов. Этот измеритель имеет мультиселекторы для выбора нужной функции и автоматически выбирает большинство измерений. Мегаомметр используется для измерения больших значений сопротивления. Миллиомметр используется для измерения низкого сопротивления с высокой точностью, подтверждающей значение любой электрической цепи.

Омметр состоит из амперметра постоянного тока и нескольких дополнительных характеристик:

  • Источник напряжения постоянного тока (обычно батарея 3 В)
  • Один или несколько резисторов (один из которых переменный)

Для разработки омметра двух типов схем используются; они представляют собой омметр последовательного типа и омметр шунтового типа.

Омметр серийного типа

Основная принципиальная схема измерителя последовательного типа показана ниже. В омметре последовательного типа R1 - это токоограничивающий резистор, Rx - неизвестный резистор, R2 - резистор регулировки нуля, Rm - внутреннее сопротивление, E - напряжение внутренней батареи, а A и B - выход клеммы омметра.

Омметр серии

Тип

Если клеммы A&B соединены вместе, резисторы R1 и R2, батарея, измеритель образуют простую последовательную цепь. Резистор R2 настроен на получение полного тока через движение, тогда ток I = Ifsd. Игла возвращается в максимальное положение на шкале. Таким образом, текущее показание на полной шкале обозначено как 0 Ом. Если клеммы A и B разомкнуты, ток не будет течь, и игла не будет двигаться. Таким образом, показание нулевого тока на полной шкале будет помечено как бесконечное, чтобы указать на бесконечное сопротивление.

Омметр шунтового типа

Основная принципиальная схема омметра шунтового типа показана ниже. Омметр шунтового типа используется для измерения малых значений сопротивления. В этом типе омметра механизм движения подключен параллельно неизвестному сопротивлению Rx. В этой схеме обязательно использовать переключатель, если он не используется; в механизме движения всегда будет течь ток.

Омметр шунтового типа

Когда клеммы A и B замкнуты, неизвестный резистор Rx замкнут накоротко, стрелка показывает ноль, потому что через резистор Rx протекает полный ток, а через измеритель I = 0.Следовательно, нулевое значение тока обозначается как 0 Ом.

Когда клеммы A и B разомкнуты, неизвестный резистор RX размыкается, ток не течет через RX, и ток полной шкалы течет через измеритель, когда резистор R1 регулируется. Таким образом, максимальное значение тока обозначено как ∞ Ом.

Шкала омметра

Рабочий омметр

В омметре отклонение иглы контролируется величиной тока батареи. Перед тем как рассчитать сопротивление неизвестной электрической цепи или резистора, в первую очередь, измерительные провода омметра закорачивают вместе.

Простая схема омметра

Когда провода закорочены, измеритель настраивается для правильной работы в выбранном диапазоне, и стрелка возвращается в максимальное положение по шкале Ом, а ток измерителя составляет макс. После использования омметра измерительные провода следует удалить. Если измерительные провода остаются подключенными к омметру, батарея измерителя разряжается. Когда реостат настроен должным образом, с закороченными измерительными проводами, стрелка измерителя приходит в нулевое положение, и это определяет нулевое сопротивление между измерительными проводами.

Измерительная цепь, работающая с омметром

Когда этот измеритель настроен на нулевое показание по шкале Ом, он готов к измерению сопротивления в цепи. Расположение омметра с типовой схемой показано ниже. Выключатель питания схемы всегда должен быть в выключенном положении. Поскольку напряжение источника подается на цепь через измеритель, это может привести к его повреждению.

Когда измерительные провода омметра последовательно подключаются к цепи, это вызывает протекание тока через проверяемую цепь.Если измерительные провода измерителя подключены к точкам a и b в цепи, то величина тока в катушке измерителя будет зависеть от сопротивления измерителя и общего сопротивления резисторов R1 и R2. Поскольку измеритель в приведенной выше схеме предварительно настроен, величина движения катушки, следовательно, зависит исключительно от сопротивления R1 и R2. Добавление R1 и R2 увеличивает общее последовательное сопротивление, уменьшая ток и, следовательно, уменьшая отклонение иглы.Затем стрелка останавливается на шкале, показывающей суммарное сопротивление R1 и R2.

Схема, работающая с омметром

Если токоограничивающий резистор R1 или ноль регулирует резистор R2 или оба заменяются резистором большего номинала, то ток и отклонение в подвижной катушке измерителя будут уменьшены.

Таким образом, эта статья завершается кратким обсуждением омметра и принципа его работы с принципиальной схемой, которая работает по принципу закона Ома.Для получения дополнительной информации об этих же измерителях или измерителях последовательности фаз, пожалуйста, отправьте свои запросы, оставив комментарий ниже.

Фото:

Основная концепция, принцип работы, типы и использование

Первоначально омметры были разработаны на основе конструкции измерителя, известного как «ратиометр». Омметры по этой классификации только рассчитывают значение сопротивления, потому что они не просто встроены в конструкцию мультиметра. Тестеры изоляции, которые зависели от генератора, перемещаемого вручную, также работают с аналогичной операцией.Это гарантирует, что индикация будет полностью автономной от развиваемого напряжения. После этого различные конструкции омметра поставляли крошечную батарею для подачи напряжения на сопротивление через гальванометр, чтобы вычислить значения тока с использованием сопротивления. Давайте разберемся, что такое омметр, принцип его действия, типы и преимущества?

Что такое омметр?

Омметр используется для измерения электрического сопротивления между двумя точками, и это значение выражается в омах.Необходимо знать сопротивление, которое может быть подключено последовательно или параллельно с сопротивлением устройства. При параллельном подключении устройство потребляет большой ток из-за увеличения сопротивления. В то время как при последовательном соединении устройство потребляет меньше тока, потому что сопротивление увеличивается. Микроомметры используются для определения значений сопротивления беспорядка, а мегаомметры используются для определения высоких значений сопротивления. Это устройство обеспечивает повышенное удобство измерения значений, но результаты не так точны.

Принцип работы омметра

С помощью батареи и последовательного переменного резистора показания можно узнать через это устройство. На конце клеммы подключается сопротивление, которое необходимо рассчитать. При подключении выходного сопротивления в устройстве протекает ток и можно измерить отклонение.

Если необходимо рассчитать высокие значения сопротивления, ток будет меньше, а на выходе будет максимальное сопротивление. Таким же образом, когда необходимо рассчитать меньшее количество значений сопротивления, например ноль, показания устройства устанавливаются на нулевое значение, и это дает меньшее сопротивление.

Типы

С помощью этого устройства можно узнать приблизительные значения сопротивления. В зависимости от области применения омметры в основном делятся на три типа:

    Омметр серии
  • Шунтирующий омметр
  • Многодиапазонный омметр

Давайте подробно обсудим эти типы омметров.

Омметр серии

В этом типе значение сопротивления цепи, которое должно быть известно, должно быть последовательно подключено к измерителю.Через механизм Д'Арсонваля, который подключен параллельно шунтирующему резистору, можно узнать значение сопротивления. И значение сопротивления для устройства, которое должно быть известно, должно быть последовательно подключено между концами A и B. Для последовательного соединения принципиальная схема может быть представлена ​​следующим образом:

Омметр шунтового типа

Когда неизвестное значение сопротивления равно «0», то через измеритель будет протекать максимальный ток. В этом случае:

  • . Когда значение неизвестного сопротивления равно нулю, через измеритель протекает большой ток, и конечные точки A и B будут замкнуты накоротко.Тогда ток, протекающий через счетчик, будет классифицирован между резисторами R1 и R2. И теперь, когда значение R2 изменяется так же, как и весь текущий поток через R1, тогда показания счетчика называются отклонением на полную шкалу. Таким образом, отклонение измерителя показано как 0 Ом.
  • Когда значение неизвестного сопротивления бесконечно, ток через счетчик не течет, и конечные точки A и B будут разомкнуты. Тогда ток, протекающий через резистор R1, равен нулю. И теперь показание счетчика называется нулевым отклонением.Таким образом, отклонение измерителя отображается как ∞Ω.

Калибровочные весы серии

Таким образом, при изменении значений неизвестного сопротивления показания измерителя будут показывать множественные отклонения. Таким образом, соответственно, мы можем обозначить эти значения отклонения в соответствии со значениями сопротивления. Калибровочная шкала последовательного омметра имеет показания в диапазоне от 0 Ом до ∞ Ом на обоих концах шкалы. В основном это устройство используется для расчета максимальных значений сопротивления.

Шунтирующий омметр

В этом типе значение сопротивления цепи, которое должно быть известно, должно быть подключено параллельно с измерителем.Здесь основной измерительный прибор, батарея и переменный резистор являются основными компонентами шунтирующего омметра. Значение сопротивления, которое необходимо знать, находится между концами A и B. Для шунтирующего соединения принципиальная схема омметра может быть представлена ​​следующим образом:

Омметр шунтового типа

  • Когда значение неизвестного сопротивления равно нулю, то конечные точки A и B будут замкнуты накоротко. Поскольку из-за этого I1 текущий поток через конечные точки A и B.В этой ситуации показание гальванометра PMMC будет нулевым. Таким образом, нулевое отклонение гальванометра обозначается как 0 Ом.
  • Когда значение неизвестного сопротивления бесконечно, конечные точки A и B будут разомкнуты. Поскольку из-за этого нет потока тока через конечные точки A и B. В этой ситуации показание гальванометра PMMC будет током I1. Когда значение переменного резистора изменяется до тех пор, пока не будет считываться полное отклонение. Тогда полное отклонение гальванометра обозначается как ∞Ω.

Шунт калибровочной шкалы

Таким образом, при изменении значений неизвестного сопротивления показания измерителя будут показывать множественные отклонения. Таким образом, соответственно, мы можем обозначить эти значения отклонения в соответствии со значениями сопротивления. Шкала калибровки шунтирующего омметра имеет показания в диапазоне от 0 Ом до ∞ Ом на обоих концах шкалы. В основном это устройство используется для расчета минимальных значений сопротивления.

Многодиапазонный омметр

В этом виде омметра диапазон максимален.С помощью переменной можно выбрать диапазон в соответствии с нашими требованиями.

Например, если мы хотим рассчитать значение сопротивления ниже 10 Ом. Затем сопротивление, значение которого необходимо знать, должно быть подключено параллельно к измерителю. Величина сопротивления известна по отклонению стрелки.

Итак, это разновидности омметра. При необходимости рассчитать сопротивление с высокими или низкими значениями, используется соответствующий тип.

Приложения

Поскольку этот базовый прибор требуется почти во всех приложениях, омметр широко используется. Некоторые из них будут описаны ниже:

  • Этот счетчик реализован для обеспечения регулярного протекания цепи, где это соответствует тому, что в условиях чрезвычайно высокого или низкого тока, протекающего через цепь, он будет отключен.
  • В основном это устройство используется в электротехнических лабораториях либо для проверки электрических инструментов, либо для других целей.
  • Также используется в крошечных интегральных схемах для устранения проблем в печатных платах или других чувствительных приборах.

Часто задаваемые вопросы

1). Что такое шкала омметра?

Это калибровочная шкала, которая представляет значения сопротивления от нуля до бесконечности и отклоняется в зависимости от текущих значений.

2). Омметр - это то же самое, что и мультиметр?

Омметр - это устройство, которое, в частности, измеряет значения сопротивления, тогда как мультиметр - это интеграция вольтметра и омметра, и рассчитываются значения как вольт, так и сопротивления.

3). Что такое омметр низкого сопротивления?

Это микрометр, который используется для измерения микро значений сопротивления.

4). Какие есть разные части омметра?

Это переменный резистор, неизвестный резистор, батарея, переключатель и основной измеритель.

5). Какое напряжение использует омметр?

Это устройство обычно рассчитывает протекание тока, и в основном 1,5 В используется батареей для работы.

Это все об обзоре омметра, его принципах работы, типах устройств, способах их подключения и различных приложениях. От небольшого набора устройств до огромных устройств, они в основном используются в различных отраслях и сферах. Возникает следующий вопрос: каковы практические применения омметра?

Как работают омметры? (с иллюстрациями)

Омметры - это электрические устройства, используемые для измерения сопротивления данного проводника.Этот измерительный прибор работает на основе закона Ома, который применяется к электрическим цепям. Согласно этому закону, ток (I), протекающий между двумя точками проводника, прямо пропорционален напряжению (V) или разности потенциалов между двумя точками. Оно также обратно пропорционально сопротивлению (R) между ними. Следовательно, математически V = IR.

Чтобы измерить сопротивление данного проводника, красный и черный выводы омметра подключаются к положительной и отрицательной клеммам проводника соответственно.Сопротивление провода или цепи отображается стрелкой, скользящей по шкале устройства. Эти измерители измеряют сопротивление в Ом, которое обозначается греческой заглавной буквой омега или Ω.

Омметр никогда не следует подключать к источнику напряжения, так как это может повредить оборудование.Это связано с тем, что в устройстве уже есть источник напряжения для измерения сопротивления данного проводника. Сопротивление измеряется по падению напряжения на выводах проводника. В аналоговом измерителе крайняя левая часть шкалы указывает на бесконечное сопротивление, а крайняя правая часть обозначает нулевое сопротивление.

Простое аналоговое устройство состоит из батареи, которая является источником напряжения, подключенной к движущемуся счетчику.Переменный резистор также подключен последовательно к этой комбинации, чтобы стрелка точно показывала полное отклонение и не выходила за отметку нулевого сопротивления. Этот резистор также ограничивает ток и корректирует снижение напряжения, вызванное старением батареи. Аналоговые омметры необходимо откалибровать перед использованием, тогда как цифровые омметры обычно могут калибровать самостоятельно.

Чтобы откалибровать аналоговый измеритель, оба провода должны быть соединены.Ручка регулировки помогает настроить переменный резистор. Его нужно повернуть вручную, чтобы стрелка показывала нулевое сопротивление; другими словами, теперь игла находится в крайней правой части. Этот шаг известен как «обнуление» измерителя, и его следует повторять каждый раз перед измерением сопротивления любого провода или цепи. В случае цифрового устройства, если удерживать вместе выводы, будет показано 0 Ом, чего достаточно для его калибровки.

Помимо измерения сопротивления, омметры можно использовать для проверки целостности электрического соединения.Например, если стрелка упирается в бесконечное сопротивление в крайнем левом углу шкалы, это указывает на отсутствие непрерывности в цепи. Это означает, что в цепи есть обрыв. С другой стороны, если измеренное значение сопротивления равно нулю или намного меньше ожидаемого значения, это означает короткое замыкание в цепи.

Основные операции, уход и обслуживание, а также расширенное устранение неисправностей для квалифицированных специалистов

Вы изучили измерения напряжения и тока, но вы обнаружите, что измерения сопротивления разными способами.Сопротивление измеряется при выключенном питании цепи. Омметр пропускает собственный ток через неизвестное сопротивление, а затем измеряет этот ток, чтобы обеспечить считывание значения сопротивления.

Роль батареи

Омметр, несмотря на то, что он считывает сопротивление, по сути остается устройством для измерения тока. Омметр создается из измерителя постоянного тока путем добавления группы резисторов (называемых резисторами умножения , ) и внутренней батареи. Батарея обеспечивает ток, который в конечном итоге измеряется измерителем.По этой причине используйте омметр только на обесточенных цепях .

В процессе измерения сопротивления щупы вставляются в гнезда измерителя. Затем провода присоединяются к концам любого сопротивления, которое необходимо измерить. Поскольку ток может протекать в любом направлении через чистое сопротивление, полярность подключения выводов измерителя не требуется. Батарея измерителя пропускает ток через неизвестное сопротивление, внутренние резисторы измерителя и измеритель тока.

Омметр разработан таким образом, что он показывает 0 Ом, когда измерительные провода соединены вместе (нулевое внешнее сопротивление). Измеритель показывает бесконечное (I) сопротивление или превышение предельного (OL) сопротивления, когда провода остаются открытыми. Когда между выводами помещается сопротивление, показание увеличивается в зависимости от того, сколько тока это сопротивление позволяет протекать.

Для экономии заряда батареи никогда не следует оставлять омметр включенным для измерения сопротивления, когда он не используется. Поскольку ток, доступный от измерителя, зависит от состояния заряда батареи, для запуска цифровой мультиметр должен быть настроен на ноль.Для этого может потребоваться не более чем проверка соприкосновения двух щупов друг с другом.

На рис. 8 показано, как измеряется сопротивление.

Примечание:
1000 Ом = 1 кОм
1000000 Ом = 1 МОм

Рисунок 8: Использование цифрового мультиметра для измерения сопротивления

  1. Отключить питание цепи.
  2. Подключите черный щуп к общему входному разъему. Подключите красный или желтый провод к входному разъему сопротивления.
  3. Выберите настройку сопротивления.
  4. Коснитесь наконечниками щупов компонента или участка цепи.
  5. Просмотрите показания и запишите единицы измерения, ом, кило или мегом.

Процедуры измерения сопротивления

Для измерения сопротивления выполните следующие действия:

  1. Перед началом тестирования технический специалист всегда должен знать, каких результатов следует ожидать, основываясь на технических характеристиках производителя, паспортной табличке, законе Ома и законе Кирхгофа. Слепое тестирование опасно и контрпродуктивно.
  2. Выключите питание и убедитесь, что измеряемая цепь «обесточена», используя метод тестирования T3 и процедуры измерения напряжения. Обязательно используйте СИЗ, поскольку мы всегда предполагаем, что цепь находится под напряжением, пока не будет доказано обратное.
  3. Удалите или изолируйте проверяемый компонент.
  4. Подключите измерительные щупы к соответствующим гнездам пробников, Common и Ω. Обратите внимание, что используемые гнезда могут быть теми же, что и для измерения вольт.
  5. Выберите функцию измерения сопротивления, повернув функциональный переключатель в положение измерения сопротивления.Начните с самого низкого значения.
  6. Соедините щупы вместе, чтобы проверить провода, соединения и срок службы батареи. Измеритель должен показывать нулевое или очень маленькое сопротивление тестовых проводов. Когда провода разнесены, на измерителе должен отображаться OL или I, в зависимости от производителя.
  7. Подсоедините концы щупов к разрыву в компоненте или участке цепи, для которого вы хотите определить сопротивление. Если вы получили OL (превышение предела), переключитесь на следующую максимальную настройку.
  8. Просмотрите показания на дисплее. Обязательно запишите единицу измерения.
  9. Выключите глюкометр после завершения тестирования, чтобы продлить срок службы батареи.

Видео: Измерение сопротивления

Омметр

: принцип работы и электрическая схема | Серийный и шунтирующий омметр

Определение: Измеритель, используемый для измерения значения неизвестного сопротивления, называется омметром.

Тот же механизм метров , который использовался в вольтметре и амперметре , можно использовать для омметра.В цепь омметра добавлены источник напряжения и переменный резистор.

Омметр серии

Омметр серии показан на рисунке 1.

Рисунок 1. Принципиальная схема омметра последовательного типа.

В качестве источника для омметра используется трехвольтовая батарея. Батарея встроена в корпус счетчика. Калибровочный механизм допускает отклонение всего 0,1 В при токе 0,001 А для полного отклонения.Поэтому резистор умножителя включен последовательно с катушкой измерителя, чтобы уменьшить напряжение, приложенное к катушке измерителя.

\ [{R} _ {M}} = \ frac {E} {I} = \ frac {2.9V} {0.001A} = 2900 \ Omega \]

Резистор умножителя на 2900 Ом плюс измеритель сопротивление катушки, равно 3000 Ом. Часть этого сопротивления состоит из переменного резистора, позволяющего изменять общее сопротивление.

  • Поскольку изменение температуры или разряд батарей могут повлиять на общее сопротивление цепи, омметр должен быть откалиброван (настроен на нулевое сопротивление), чтобы обеспечить наиболее точное считывание.
  • Ручка, используемая для регулировки положения указывающей иглы на ноль, обычно имеет маркировку «Zero Adjust» или символ омеги (Ω) рядом с ней.
  • Чтобы использовать омметр, сначала замкните измерительные провода вместе. Это применимо к измерителю 0 Ом. Отрегулируйте ручку регулировки сопротивления до тех пор, пока стрелка не будет указывать на ноль.
  • Стрелка должна отклоняться от положения покоя слева до отметки нулевого сопротивления на правой стороне шкалы. Если игла не отклоняется, возможно, батарея разряжена или очень разряжена.
  • После того, как омметр откалиброван так, чтобы показывать нулевое сопротивление при закороченных выводах, вы можете определить неизвестное сопротивление, поместив неизвестное сопротивление между измерительными выводами.

Осторожно:

Перед подключением омметра к любой электрической цепи для считывания неизвестного значения убедитесь, что цепь не находится под напряжением.

Цепь под напряжением повредит измеритель и может нанести вред вам. Электрическая энергия в цепи не требуется для работы катушки движения счетчика, как при использовании вольтметра или амперметра .

Батарейки внутри корпуса служат источником питания для омметра. Подключение омметра к цепи под напряжением приведет к подаче напряжения цепи непосредственно на катушку и батарею, что может привести к повреждению измерителя и причинению вреда вам.

Омметр шунтового типа

Шунтирующий омметр подключен, как показано на рисунке 2. В этой цепи неизвестное сопротивление R X шунтируется (соединяется параллельно) через измеритель. Низкие значения R X вызывают более низкие токи через счетчик.Высокие значения R X вызывают большие токи счетчика.

Когда омметр подключен в положении шунта, стрелка индикатора отклоняется справа налево, как амперметр и вольтметр. Слева - нулевое сопротивление. Масштаб увеличивается слева направо.

Рисунок 2. Принципиальная схема шунтирующего омметра. Обратите внимание, что измеритель показывает противоположное направление по отношению к другим омметрам.

Весы омметра

Значение сопротивления указывается на шкале ом, которая является нелинейной шкалой.Нелинейная шкала имеет неравномерные отметки.

Нелинейный масштабный коэффициент увеличивается по мере перемещения стрелки от нулевого сопротивления к бесконечному. На рисунке 3 представлена ​​типичная шкала омметра.

На шкале справа ноль. Слева - бесконечность (∞). Бесконечное показание означает, что значение сопротивления настолько велико, что превышает возможности омметра по его считыванию.

Рисунок 3. Шкала омметра представляет собой нелинейную шкалу.Масштабный коэффициент варьируется по значению по шкале. Наиболее точные показания берутся по заштрихованной области (средняя 1/3) шкалы.

Обратите внимание, как масштабный коэффициент изменяется по шкале омметра. На правой стороне маленькие отметки между цифрами 0 и 2 соответствуют 0,2 Ом каждая. На левой стороне, между отметками 50 и 70 Ом, маленькие отметки соответствуют 5 Ом каждая.

Для получения точных показаний неизвестных значений сопротивления рекомендуется переключать переключатель диапазонов до тех пор, пока показание не окажется в средней трети шкалы.

Омметр поставляется с набором диапазонов, которые можно изменить, поворачивая переключатель.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
