Скарт распиновка — корректная распайка SCART-разъема
Скарт распиновка — в начале 80-х годов французская объединенная компания разработчиков радио и телевизионной аппаратуры сконструировала много контактный разъем SCART. С помощью этого аудио-видео интерфейса появилась возможность транслировать данные получаемые от источников RGB-сигнала. Данный девайс, обеспечивающий превосходное качество видео картинки, быстро стал довольно популярным разъемом в Европе.
Несколько позже, этот 21-пиновый соединитель нашел свое применение в плейерах и видеомагнитофонах производимых известными мировыми брендами. В настоящее время имеется много популярных систем для обмена информацией с помощью SCART.
В конструктивном плане соединитель разрабатывался для осуществления коммутации разного рода данных в цифровом и аналоговом формате. В числе, которых подразумеваются передача аудио и видеосигналов, при помощи всего одного такого соединителя стало возможным записывать и воспроизводить видео контент. Кроме этого доступна функция передачи команд для управления мультимедийным устройством во время его настройки.
Особенности конструкции и скарт распиновка
Распиновка скарт разъема выполнен по 2-х компонентной несимметричной схеме, двухрядные подпружиненные контакты-вилки осуществляют передачу сигналов (20 это сигнальные тракты и 1 для защиты). Наружний корпус контактного разъема имеет характерную форму, служащую своеобразным ключом. Именно этот конструктивный выступ гарантирует правильное подключение СКАРТа, если его при подключении развернуть, то соединение будет невозможно.
Распиновка SCART разъема осуществляется установкой нечетных номеров контактных ножей внизу разъема, при этом ключ кабеля будет с правой стороны. Верхний ряд контактов, имеющий четные номера обозначений, выполнен с некоторым смещением относительно нижнего ряда. Именно такое расположение «ножей» не дает соединить коннектор в обратном направлении. Порядок подачи сигнальных данных через контакты показано в приведенной ниже таблице.
№ контакта |
Назначение | Уровень сигнала, сопротивление цепи |
1 | выход сигнала звука правого канала (моно) | Vэфф. = 0,2-2,0В, R<1кОм |
2 | вход сигнала звука правого канала (моно) | Vэфф. = 0,2-2,0В, R>10кОм |
3 | выход сигнала звука левого канала | Vэфф. = 0,2-2,0В, R<1кОм |
4 | общий провод сигнала звука | — |
5 | общий провод сигнала «BLUE» | — |
6 | вход сигнала звука левого канала | Vэфф. = 0,2-2,0В, R>10кОм |
7 | вход/выход сигнала «BLUE» | pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом |
8 | вход/выход напpяжения пеpеключения ТВ/ВИДЕО | Vвыкл. = 0 — 2,0 В, Vвкл. = 9,5 — 12В, Rвход. > 10кОм, Rвых. < 1кОм |
9 | общий провод сигнала «GREEN» | — |
10 | второй канал ввода данных | не используется |
11 | вход/выход сигнала «GREEN» | pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом |
12 | первый канал ввода данных | не используется |
13 | общий провод сигнала «RED» | — |
14 | общий провод первого канала ввода данных | не используется |
вход/выход сигнала «RED» | pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом | |
16 | вход/выход напpяжения пеpеключения ТВ/RGB | Vвыкл. = 0 — 0,4 В, Vвкл. = 1,0 — 3,0В, Rвход. = 75 Ом |
17 | общий провод полного видеосигнала | — |
18 | общий провод напpяжения пеpеключения ТВ/RGB | — |
19 | выход полного видеосигнала положительной поляpности | pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом |
20 | вход полного видеосигнала положительной поляpности | pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом |
21 | коpпус | — |
Изготовление SCART-кабеля собственными руками
Необходимость в изготовлении соединителя с коннектором SCART в домашних условиях может быть вызвана потребностью создания мультимедийного комплекса для дома. А распиновка скарт разъема делается согласно представленной таблицы. При самостоятельном изготовление SCART-соединителя, не обязательно задействование всех контактов, можно подключать только необходимые вам. Место подпайки провода к контакту нужно помещать в кембрик, можно с термоусадочными свойствами.
SCART (Peritel; Euroconnector) connector распиновка и описание @ pinouts.ru
This connector can be found at many video’s, TV’s and so on. The connector is also known as Pertitel connector or Euroconnector.
SCART (from Syndicat des Constructeurs dAppareils Radiorécepteurs et Téléviseurs) is a French-originated standard and associated 21-pin connector for connecting audio-visual equipment together. It is also known as Péritel (especially in France) and Euroconnector. SCART makes it easy to connect AV equipment (including TVs, VCRs, DVD players and games consoles). In essence, it gathers together various common analog signal-types into a single connector. Nowdays is obsolete and superseded by HDMI. The signals carried by SCART include both composite and RGB video, and stereo audio input/output, as well as support functions. May be converted to VGA, S-video.The voltage levels are rather high, around 1V, so the signals have good noise immunity.
SCART details
SCART is bi-directional regarding standard composite video and analog audio. A television set will typically send the antenna audio and video signals to the SCART sockets all the time and watch for returned signals, to display and reproduce them instead. This allows to have transparent set-top boxes, without any tuner, which just hook and pre-process the television signals. A VCR may have 2 SCART sockets, one connecting to the television set, and another one for the set-top box. When idle or powered off, the VCR will forward the signals from the television set to the set-top decoder and send the processed result back to the television set. When a scrambled show is recorded, the VCR will drive the set-top box from its own tuner and send the unscrambled signals to the television set for viewing or simple recording control purposes. In addition, SCART allows a connected device to power on and power off a television set, more precisely: to bring it in and out of standby mode, in the same way as a remote control would do.
SCART pinouts
Different pin-configurations exist. Which confirations are available depends on the video device used. Sometimes one can choose the configuration (like composite or S-video) by changing a software setting.
Two status signals define (partly) which video signals are active. A video device can use these status signals to automatically switch between internal or external audio/video signals.
Pin | Name | Description | Signal Level | Impedance |
---|---|---|---|---|
1 | AOR | Audio Out Right | 0.5 V rms | <1k ohm |
2 | AIR | Audio In Right | 0.5 V rms | >10k ohm |
3 | AOL | Audio Out Left + Mono | 0.5 V rms | <1k ohm |
4 | AGND | Audio Ground | ||
5 | B GND | RGB Blue Ground | ||
6 | AIL | Audio In Left + Mono | 0. 5 V rms | >10k ohm |
7 | B | RGB Blue In | 0.7 V | 75 ohm |
8 | SWTCH | Audio/RGB switch / 16:9, slow switch (10-12v), to force tv to switch on a mode (depends of the tv(old), sometimes set tv to AUX) | ||
9 | G GND | RGB Green Ground | ||
10 | CLKOUT | Data 2: Clockpulse Out, used in the 80s by old videotapes | ||
11 | G | RGB Green In | 0.7 V | 75 ohm |
12 | DATA | Data 1: Data Out (Unavailable ??) | ||
13 | R GND | RGB Red Ground | ||
14 | DATAGND | Data Ground, remote control, wired and used by old videotape recorders | ||
15 | R | RGB Red In / Chrominance | 0. 7 V (Chrom.: 0.3 V burst) | 75 ohm |
16 | BLNK | Blanking Signal, fast switch (1-3v), to force tv to switch on a mode (depends of the tv(recent), sometimes set tv to AUX) | 1-3 V=RGB, 0-0.4 V=Composite | 75 ohm |
17 | VGND | Composite Video Ground or S-video luminance Ground | ||
18 | BLNKGND | Blanking Signal Ground — ground for slow or fast switch (ground for pin 8 or 16) | ||
19 | VOUT | Composite Video Out | 1 V | 75 ohm |
20 | VIN | Composite Video In / Luminance / RGB Sync | 1 V | 75 ohm |
21 | SHIELD | Ground/Shield (Chassis) |
Two pins provide switching signals.
Pin 8, the function switching pin, carries a low frequency (less than 50Hz) signal from the source that indicates the type of video present.
0V-2V means no signal, or internal bypass
4.5V-7V (nominal 6V) means a widescreen (16:9) signal
9.5V-12V (nominal 12V) means a normal (4:3) signal
Pin 16, the fast switching pin, carries a signal from the source that indicates that the signal is either RGB or composite.
0V-0.4V means composite.
1V-3V (nominal 1V) means RGB only.
The original specification defined pin 16 as fast blanking, a high frequency (up to 3MHz) signal that blanked the composite video. The RGB inputs were always active and the fast blanking signal punches holes in the composite video. The SCART connector uses this to overlay subtitles from an external Teletext decoder. 0V-0.4V means composite with a transparent RGB overlay. 1V-3V (nominal 1V) RGB only.
There is no switching signal to indicate S-Video. Some TVs can autodetect the presence of the S-Video signal but more commonly the S-Video input needs to be manually selected.
SCART availability
Many older TV sets have 2 SCART sockets. One is usually uses previous pinout table and the other uses following pinout table. The first can switch from a composite input to RGB input. The second can switch from a composite input to an S-Video input, pin 20 being either composite in or luminance in. Usually the second socket outputs a selectable composite signal on pin 19
Pin | Signal | Level | Impedance |
1 | Audio Out Right | 0.5 V rms | <1k ohm |
2 | Audio In Right | 0.5 V rms | >10k ohm |
3 | Audio Out Left + Mono | 0. 5 V rms | <1k ohm |
4 | Ground Audio | ||
5 | RGB Ground Blue | ||
6 | Audio In Left + Mono | 0.5 V rms | >10k ohm |
7 | — | — | — |
8 | Fuction Select | High (9.5-12V) AVmode Low (0-2V) TVmode | >10kohm |
9 | RGB Ground Green | ||
10 | Comms Data 2 | ||
11 | — | — | — |
12 | Comms Data 1 | ||
13 | Ground (chrominance) | ||
14 | Ground Data | ||
15 | Chrominance input | 0. 3V | 75 ohm |
16 | — | — | — |
17 | Ground (luminance) | ||
18 | — | — | — |
19 | Video output (composite) | 1V including sync | 75 ohm |
20 | Luminance input | 1V including sync | 75 ohm |
21 | Ground/Shield (Chassis) |
SCART Signal Levels
Signal | AC level | DC level | Impedance |
---|---|---|---|
Red, green, blue | Peak to blanking: 0…0.7 V ?3 dB | 0…2 V | 75 Ohm |
Sync | Peak to peak: 0. ..0.3 V -3 dB…+10 dB | 0…2 V | 75 Ohm |
Composite video | White to sync: 0…1.0 V ?3 dB | 0…2 V | 75 Ohm |
Chrominance | 0…0.3 V -3 dB…+10 dB | 0…2 V | 75 Ohm |
Luminance | 0…1.0 V 3 dB | 0…2 V | 75 Ohm |
MAC | Black to white: 0…1.0 V 3 dB | 0…2 V | 75 Ohm |
Audio in | 0.2…2.0 V (nominal: 0.5 V) | >=10 kOhm | |
Audio out | Nominal: 0.5 V (maximum: 2.0 V) | <=1 kOhm | |
Video status | Low data rate communication: 0.0…2.0 V (e.g. remote control; Easylink) |
Internal: 0. 0…2.0 V External (16:9): 4.5…7.0 V External (4:3): 9.5…12.0 V |
In: ZR>=10 kOhm ZC<=2 nF Out: ZR<=1 kOhm |
RGB status | Internal: 0.0…0.4 V External: 1.0…3.0 V |
75 Ohm |
A formal interface description is given in the CENELEC EN 50 049-1:1989 standard or in the IEC 933-1 standard.
Some tables:
Output connector | Input connector | ||
---|---|---|---|
1 | Audio right out | 2 | Audio right in |
3 | Audio left (or mono) out | 6 | Audio left (or mono) in |
4 | Audio return | 4 | Audio return |
15 | Chrominance out | 15 | Chrominance in |
13 | Chrominance return | 13 | Chrominance return |
8 | Video status out | 8 | Video status in |
19 | Luminance out | 20 | Luminance in |
17 | Luminance return |
17 |
Luminance return |
21 | Shield | 21 | Shield |

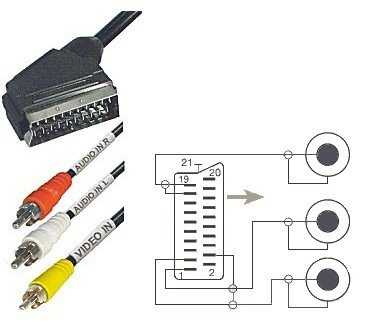

SCART to Composite Video cable
Output connector | Input connector | ||
---|---|---|---|
1 | Audio right out | 2 | Audio right in |
3 | Audio left (or mono) out | 6 | Audio left (or mono) in |
4 | Audio return | 4 | Audio return |
8 | Video status out | 8 | Video status in |
19 | Composite video out | 20 | Composite video in |
17 |
Composite video return | 18 | Composite video return |
21 | Shield | 21 | Shield |
Composite Decoder Connection
Receiver connector | Decoder connector | ||
---|---|---|---|
1 | Audio right out | 2 | Audio right in |
2 | Audio right in | 1 | Audio right out |
3 | Audio left out | 6 | Audio left in |
6 | Audio left in | 3 | Audio left out |
4 | Audio return | 4 | Audio return |
8 | Video status in | 8 | Video status out |
19 | Baseband out (scrambled) | 20 | Baseband in |
17 | Baseband out return | 18 | Baseband in return |
20 | Composite video in (unscrambled) | 19 | Composite video out |
17 |
Composite video in return | 17 | Composite video out return |
21 | Shield | 21 | Shield |
EasyLink Connection (additional)
Television connector | Video recorder connector | ||
---|---|---|---|
10 | I/O Control Bus | 10 | I/O Control Bus |
EasyLink enables bi-directional communication between a television set and a video recorder. This way a video recorder can, for example, copy the channel settings of the television set. Who knows the details?
Схема контактов разъема SCARTСхема контактов разъема SCART
РАЗЪЕМ SCART РАЗЪЕДИНЕНИЕ Таблица 1
Таблица 1 является оригинальной и позволяет использовать композитный видео вход/выход, входы RGB и стереозвук. Таблица 2 была добавлена для входных сигналов S-video (S-VHS и Hi-8). Это сделало контакт 15 цветным, а контакт 20 — яркостью. Многие телевизоры имеют 2 разъема SCART. Один обычно похож на стол 1, а другой — на стол 2,
и контакт 20, переключаемый с композитного на яркость S-Video. |
|||
Штифт | Сигнал | Уровень | Полное сопротивление |
1 | Правый аудиовыход | 0,5 В действ. | <1 кОм |
2 | Правый аудиовход | 0,5 В действ. | >10 кОм |
3 | Левый аудиовыход + моно | 0,5 В действ. | <1 кОм |
4 | Земляной звук | ||
5 | Синий фон RGB | ||
6 | Аудиовход слева + моно | 0,5 В действ. | >10 кОм |
7 | Синий RGB | 0,7 В | 75 Ом |
8 | Переключатель аудио/RGB / 16:9 | Высокий (9,5–12 В) режим AV Низкий (0–2 В) режим TV |
>10кОм |
9 | Заземление RGB Зеленый | ||
10 | Данные связи 2 | ||
11 | RGB Зеленый В | 0,7 В | 75 Ом |
12 | Данные связи 1 | ||
13 | Красный фон RGB | ||
14 | Наземные данные | ||
15 | RGB красный вход / цветность | 0,7 В (хром. : импульс 0,3 В) | 75 Ом |
16 | Сигнал гашения | Высокий (1–3 В) RGB Низкий (0–0,4 В) Композитный |
75 Ом |
17 | Наземное композитное видео | ||
18 | Сигнал заземления | ||
19 | Композитный видеовыход | 1 В, включая синхронизацию | 75 Ом |
20 | Композитное видео В | 1 В, включая синхронизацию | 75 Ом |
21 | Заземление/экран (шасси) |
ВЫВОДЫ РАЗЪЕМА SCART Таблица 2
Низкий (0–2 В) режим TV
Кабель между видеомагнитофоном и телевизором (Scart) | |||
ТВ | Видеомагнитофон | ||
Аудио Сразу | 1 | 2 | Аудио прямо в |
Аудио прямо в | 2 | 1 | Аудио Сразу |
Аудио Упущено | 3 | 6 | Аудио Остался в |
Аудио Остался в | 6 | 3 | Аудио Упущено |
Аудио Земля | 4 | 4 | Аудио Земля |
Красный | 15 | 15 | Красный |
Красный Земля | 13 | 13 | Красный Земля |
Зеленый | 11 | 11 | Зеленый |
Зеленый Земля | 9 | 9 | Зеленый Земля |
Синий | 7 | 7 | Синий |
Синий Земля | 5 | 5 | Синий Земля |
Статус / 16:9 | 8 | 8 | Статус / 16:9 |
Зарезервировано | 10 | 10 | Зарезервировано |
Зарезервировано | 12 | 12 | Зарезервировано |
Быстро Заглушка | 14 | 14 | Быстро Заглушка |
Быстро Заглушка | 16 | 16 | Быстро Заглушка |
Видео Вне земли | 17 | 18 | Видео В земле |
Видео В земле | 18 | 17 | Видео Вне земли |
Видео Выход | 19 | 20 | Видео В |
Видео В | 20 | 19 | Видео Выход |
Заземление | 21 | 21 | Заземление |
Кабель S-Video для входа S-Video | ||
Выход S-Video | ТВ, SCART (вход) | |
Выходная яркость (Y) | 20 | Яркость В |
Выход цветности (C) | 15 | Цветность В |
Земля | 4+17 | ЗЕМЛЯ |
Аудиовыход L | 2 | Аудиовход L |
Аудиовыход R | 6 | Аудиовход R |
Схема подключения S-Video | ||||
PIN-код | ОПИСАНИЕ | Полное сопротивление | Уровень | |
1 | ЗЕМЛЯ | Заземление (Y) | ||
2 | ЗЕМЛЯ | Заземление (С) | ||
3 | Д | Интенсивность (яркость) | 75 Ом | 1В вкл. Синхр. |
4 | С | Цвет (цветность) | 75 Ом | Импульс 0,3 В |
Вид на сторону пайки штекерного разъема |

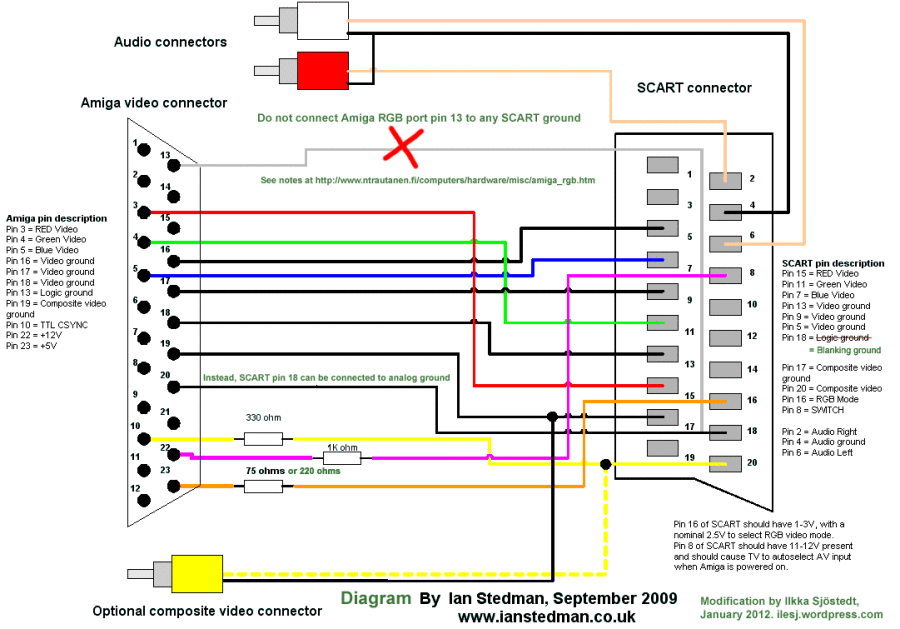

Схемы кабелей RGB SCART для игровой консоли
Схемы кабелей RGB SCART для игровой консолиСхемы кабелей RGB SCART для игровой консоли
Для тех, кто не знаком с RGB-видео, посмотрите это видео.
Грунтовка. Распиновку
SCART и информацию о сигналах можно найти здесь.
SCART (он же Peritel или Euroconnector) для домашнего видео Игровые приставки не стандартны, они разные для каждой консоли. Производители взяли полный пользу от этого и, как я предполагаю, попытку сэкономить несколько центов, часто место необходимые компоненты (особенно разделительные конденсаторы) выходной цепи RGB внутри СКАРТ кабель. Поскольку только небольшая часть людей, владеющих консолью, использует/требует кабель SCART это немного снижает общую стоимость.
Эта страница содержит принципиальные схемы, которые помогут всем, кто хочет строить/ремонтировать/адаптировать эти кабели, а также распиновку и короткое замыкание. описание RGB. схема видеовыхода (драйвер 75 Ом). Наслаждайтесь…
Примечания
Телевизорысо входами SCART распространены только в Европе и Австралия (в основном потому что мы разделяем аналогичный телевизионный стандарт (таким образом, дизайн телевизора) с большинством Европа и телевидение производители просто оставляют разъемы на месте). Если вы из где-то там телевизоры со входами SCART встречаются редко, не отчаивайтесь, некоторые из верхнего рынка Телевизоры предлагают RGB вход в виде 4-х фоноразъемов, по одному на каждый цвет и один на составная синхронизация. Если такой телевизор не найти по разумной цене, тогда поищите старый RGB-компьютер монитор, совместимый с частотой строчной развертки телевизора, например коммодор 1084 монитор. В качестве альтернативы, если подходящий монитор невозможно найти и ты в порядке с электроники, тогда рассмотрите возможность создания SCART к адаптер аркадного монитора.
В спецификации SCART указано, что для переключения в режим RGB CVBS Пин-код должен питается 12 В, а контакт состояния RGB (он же Fast Blanking) питается 1-3 В. Немного игровые приставки только выход 5V, который может или не может быть адекватным. Если телевизор не переключается и нет способ вручную принудительно включить «видеорежим» (например, с помощью кнопки на пульте дистанционного управления). контроль), затем может потребоваться внешний источник питания 12 В. В тех случаях, когда телевизор является широкоэкранным модель или имеет функция широкоэкранного режима, подача только 5 В на контакт состояния RGB может принудительно телевизор в 16:9широкоформатный режим.
На схемах я нарисовал все контакты заземления SCART. связаны вместе. Это не обязательно, но рекомендуется подключить как минимум к двум заземлениям. булавки (обычно 17 и 18). Если вы используете мини-коаксиальный кабель для подключения RGB-видео (рекомендуется, если кабель будет длинным), тогда контакты заземления 5, 9 и 13 обеспечивают удобные места для припаять щит. Обратное относится к консольному концу кабеля. я только нарисовано одно основание соединение, но может быть хорошей идеей использовать другие соединения заземления (если есть Любые).
Кабели, которые передают видео- и аудиосигналы вместе без разделяющий экран вокруг аудиопроводов может вызвать раздражающее жужжание 50 или 60 Гц звук в аудио который отличается по объему от содержания изображения. Это вызвано емкостная связь из двух проводов, идущих рядом друг с другом. Чем длиннее кабель, тем больше емкости между проводом. Лучший способ избежать этого — проложить отдельные кабели. для аудио и видео снова соедините их вместе на конце SCART.
Диаграммы
Sega Master System/Mega Drive (Genesis)
Sega Megadrive 2 (Genesis 2)
Sega Saturn
Sega Dreamcast
Super Nintendo
Nintendo Gamecube
Nintendo Wii
Sony Playstation/Playstation 2
SNK Neo Geo
Atari Xbox
0 Microsoft
9
Sega Master System/Mega Drive
A/V-выход осуществляется через 8-контактный гнездовой U-образный DIN-разъем. Распиновка: 1
аудио, 2
земля, 3 композитных видео, 4 +5 В пост. тока, 5 зеленых видео, 6 красных видео, 7
композитная синхронизация, 8 синих
видео. Выходная схема RGB: ИС видеокодера Sony CXA1145 — выходы идут
прямо из
чип.
Сега Мега Драйв 2
Аудио/видео подключается через 9-контактный мини-разъем DIN. Сигналы такие же
оригинал
Мегадрайв с добавлением стереозвука. Распиновка: 1 синее видео, 2
+5 В постоянного тока, 3 зеленых
видео, 4 композитных видео, 5 композитных синхронизирующих, 6 аудио моно, 7 красных видео, 8
аудио слева, 9
звук правильный, а металлический экран заземлен. Выходная схема RGB:
Видеокодер CXA1145/CXA1645/KA2195/MB3514 IC — выходы идут прямо
от чипа.
Сега Сатурн
10-контактный разъем типа mini-DIN. Хотя это стандартный разъем,
невероятно редкий
так что не надейтесь, что сможете купить его в местном магазине электроники (или
где угодно для
это важно). Saturn выдает яркость/цветность (s-video), а также
обычный RGB/CVBS.
Распиновка: 1 композитный синхронизирующий, 2 аудио справа, 3 аудио слева, 4 +5 В постоянного тока, 5 красных
видео, 6 зеленых
видео, 7 синее видео, 8 композитное видео, 9яркость, 10 цветность. RGB
выходная цепь:
сигнал выходит на CXA1645 через резистор 75 Ом и соединительную крышку.
Сега Дримкаст
Использует фирменный разъем для аудио/видеовыхода. Поддерживает CVBS, RGB (ТВ), RGB
(VGA, треб.
адаптер) и яркость/цветность. Контакт 7 должен быть подключен к земле, чтобы включить RGB.
Распиновки: 1
земля, 2 аудио справа, 3 аудио слева, 4 +12 В пост. тока, 5 +5 В пост. тока, 6 RGB (VGA)
выбор, 7 RGB (ТВ)
выбор, 8 вертикальная синхронизация (для VGA), 9горизонтальная синхронизация (для VGA), 10
составная синхронизация, 11
цветность, яркость 12, композитное видео 13, синее видео 14, зеленое 15
видео, 16 красный
видео. Выходная схема RGB: фирменный ЦАП.
Super Nintendo
По какой-то неизвестной причине выходные схемы RGB различаются в NTSC
и PAL консоли.
В результате кабели тоже разные (хотя я как-то сомневаюсь, что Нинтендо
были какие-либо
намерение выпустить провод SCART для NTSC SNES).
Фирменный разъем A/V. Распиновка: 1 красное видео, 2 зеленых видео, 3 +12 В постоянного тока,
4 синее видео, 5
земля, 6 земля, 7 яркость, 8 цветность, 9 композитное видео, 10 +5В
DC, осталось 11 аудио,
12 аудио справа. Выходная схема RGB: здесь
Распиновка такая же, как указано выше, за исключением контакта 3, который является составным.
синхронизировать вместо
+12В. Выходная схема RGB: здесь
Nintendo Gamecube
Компания Nintendo снова использует свои старые трюки. Консоль PAL выводит RGB, но
не s-video а
модель NTSC выводит s-video, но не RGB. Поэтому этот кабель будет только
работать на PAL
Игровой куб. Однако можно получить RGB от NTSC Gamecube с помощью
изменение
официальный компонентный видеокабель. Вот несколько руководств по процедуре:
Как
сделать NGC
Кабель RGB(VGA) [ссылка исправлена]
RARusk’s
Нинтендо GameCube
Компонентный видеокабель RGB Модификация [ссылка
исправлено]
MMMonkey’s
НТСК
Кабель Game Cube RGB
Фирменный аудио/видео разъем. Распиновка: 1 красное видео (только для PAL), 2 зеленых видео
(только PAL), 3
+12 В пост. тока, 4 синего видео (только PAL), 5 заземления, 6 заземления, 7 яркости (NTSC
только), 8
цветность (только NTSC), 9 композитных видео, 10 +5 В постоянного тока, 11 аудио слева, 12
аудио правильно. RGB
выходная схема: фирменный ЦАП.
Nintendo Wii
Как и Gamecube, RGB-видео доступно только для PAL Wii.
Фирменный разъем A/V (отличается от фирменного разъема A/V, используемого на
предыдущий
нинтендо). Распиновка: 1 левый аудио, 2 правый аудио, 3 композитных видео, 4 +5v
DC, 5 земля, 6
земля, 7 красных видео (яркость/NTSC), 8 выбор режима, 9 зеленых видео
(цветность/NTSC), 10
выбор режима, 11 синих видео, 12 заземления, 13 +12 В постоянного тока. Контакты 14-16 предназначены для
нечто, называемое
Японский кабель D-клеммы. Контакты выбора режима обычно остаются неподключенными.
Когда они
соединены вместе, компонентное видео (YUV/YPbPr) будет выводиться с контактов 7, 9и 11 на месте
для RGB/S-видео. Напряжение постоянного тока на контакте 13 упадет до 5 В для широкоэкранного режима.
игры (будут ли?).
Sony Playstation/Playstation 2
Соответствующий разъем. Штыревые выходы: 1 земля, 2 аудио слева, 3 земля, 4
звук справа, 5
яркость, 6 составная синхронизация, 7 цветность, 8 земля, 9 синее видео, 10 +5В
ДК, 11 красный
видео, 12 зеленых видео. Выходная цепь
RGB: сигнал поступает от CXA1645 и через 75 Ом
резистор.
SNK Neo Geo
Гнездовой 8-контактный разъем DIN «C». Распиновка: 1 аудио моно, 2 земля, 3
составной
видео, 4 +5 В постоянного тока, 5 зеленых видео, 6 красных видео, 7 композитных синхросигналов, 8 синих
видео. Выход RGB
схема: сигнал выходит с CXA1145/MB3514 через резистор 75 Ом и
колпачок муфты.
Атари Ягуар
Соответствующий разъем. Распиновка: 1A аудио левый, 2A аудио заземление, 3A n/c, 4A видео площадка, 5A синее видео, 6A горизонтальная синхронизация, 7A зеленое видео, 8A цветность, 9н/с, 10А ИНК (???), 11A нерегулируемое напряжение постоянного тока от источника питания, 12A n/c, 1B звук справа, 2B аудио земля, 3Б земля видео, 4B красное видео, 5B вертикальная синхронизация, 6B n/c, 7B видео земля, 8B яркость, 9В земля, 10B видео земля, 11B композитное видео, 12B n/c.
Майкрософт Xbox
Соответствующий разъем. Распиновка: 1 аудио правый, 2 аудио земля, 3 SP-DIF
цифровое аудио, 4
вертикальная синхронизация?, 5/6/7/8 земли, 9видеовыход A (синий), 10 видеомасса,
11 видеовыход
B (зеленый), 12 земля видео, 13 +5В, 14 аудио слева, 15 аудио земля, 16
горизонтальная синхронизация?,
17/18/19 выбор режима видео (заземлить все три для RGB), 20 +12v (RGB
Статус), 21 видео
земля, 22 видео выход C (красный), 23 видео земля, 24 видео выход D
(композитное видео).
Различные конфигурации аудио/видео можно выбирать, манипулируя
три режима видео
выберите контакты (17, 18 и 19). Посмотреть Игрыx
Xbox
страницу распиновки для получения дополнительной информации об этом. Напряжение постоянного тока на контакте 20 будет
падение до +5v для
широкоформатный режим.
и, наконец, Ресурсы
Game Station X — Игра
распиновка консоли
и модификации
Домашние видеоигры с RGB-мониторами
—
интересно. … [японский]
Deathskull
Лаборатории — игра
информация о консоли
BlueTech — игровая консоль
модификации и прочее
творения
mmmonkey’s console
модификации
— модификации/исправления с большим количеством фото
Спецификации в формате PDF для:
CXA1145 — [японский]
ES71145 — совместимость с CXA1145
CXA1645
MB3514 — совместимость с CXA1145 (с драйвером Y/C)
выход)
KA2195D — совместимость с CXA1645 (без Y/C
выход), может быть
ошибочно принят за SKA2195D
Список изменений
26.06.15 — Исправлены схемы для Sega Saturn и
Сони плейстейшн. У обоих поменялись местами левый и правый звук.
16.08.09 — Исправлены текстовые описания для Sega Master
Система и Сега
Сатурн. Также добавлено примечание о разделении аудио/видео.
31.12.06 — Добавлена схема для Wii и исправлена Sega
Диаграмма Сатурна (слева
и правый звук были поменяны местами).
