Как правильно читать схемы: Как читать монтажные схемы и делать по ним монтаж

Как читать электрические схемы для новичков

Электрические схемы представляют собой графическое представление составных частей, взаимных соединений, связей электрических устройств, установок. Схемы помогают увидеть и понять, как работает электрическая установка или устройство. В случае ремонта, наличие схемы в разы облегчает поиск и устранение неисправности. Монтажные схемы не дают представления о работе устройства, они предназначены для его сборки. Умение читать различные электрические схемы важно как для новичков, так и для специалистов со стажем оно необходимо при сборке, монтаже и обслуживании, поиске неисправностей.

Блок: 1/5 | Кол-во символов: 601
Источник: https://electroadvice.ru/eto-interesno/kak-chitat-elektricheskie-sxemy-dlya-novichkov/

Виды электрических схем

Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.

К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

Вторичными считаются те цепи, в которых подаваемое напряжен

Как правильно читать электросхемы VAG

Информация применима для ремонта любых автомобилей VAG.

в FAQ есть инструкция, как читать схемы:

https://vwts.ru/electro/wd_how_read.pdf

Как читать электросхемы VW, Audi, Skoda
Как читать электросхемы VW, Audi, Skoda
Как читать электросхемы VW, Audi, Skoda

Описание пункта 4 пояснения к символам обывателю ("чайнику"), не сталкивавшемуся с электросхемами от VW, сходу не совсем понятен для практического применения.
Предлагаю более наглядное описание алгоритма поиска продолжения соединения (рисунок схем ниже) :

В нижней части на схеме отображена линия с цифрами, цифры обозначают порядковый номер линии. Обозначим это значение как «А»

Ряд проводов на схеме заканчивается прямоугольником с цифрой. Эта цифра в прямоугольнике – номер электрической цепи, в которой отображено продолжение провода. Обозначим это значение как «Б»

Обрыв провода на схеме можно описать как точку с координатами:

А - Б, где «А» – это порядковый номер линии (цифра), над которой по вертикали располагается прямоугольник с цифрой «Б».

Рассмотрим на схеме No.42/3 для системы кондиционирования окончания проводов со значениями (координатами) 22 - 16 и 41 – 17.
Обозначены красным и зеленым ромбиками.

Продолжения этих проводов будут иметь перевернутые координаты, т.е. 16 – 22 и 17 – 41 соответственно.

16 – 22: для поиска на схеме No.42/3 ищем внизу номер линии 16, над цифрой 16 по вертикали находим прямоугольник со значением в нем 22 (обозначен синим), это и есть искомое продолжение провода 22 – 16.

17 – 41: для поиска находим схему с номером линии 41, это схема No.42/5. Над цифрой 41 по вертикали находим прямоугольник со значением в нем 17 (обозначен желтым), это и есть искомое продолжение провода 41 – 17.

Соединяем найденные окончания проводов.

Как читать электросхемы VW, Audi, Skoda

Полезное:

Как читать электросхемы VW, Audi, Skoda
Как читать электросхемы VW, Audi, Skoda
Как читать электросхемы VW, Audi, Skoda

Продолжение и все обсуждения здесь

Спасибо: Андрей VW Passat B3

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю - посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Как читать электрические схемы

С первого взгляда может показаться, что читать электрические схемы довольно сложно. Но это не совсем так. В этой статье ответим на вопрос — как читать электрические схемы автомобиля.

Для примера как всегда возьмём наш любимый Шевроле Лачетти.

Особенно сложно даётся новичкам чтение схем иностранных автомобилей, потому что сразу бросают в ступор аббревиатуры на английском языке и непонятные условные обозначения.

Как читать электрические схемы автомобиля

Но не стоит сразу пугаться и отказываться от цели разобраться в схеме. Достаточно потратить несколько минут на изучение справочной информации и потихоньку всё встанет на свои места, а электрическая схема уже не будет казаться чем-то страшным и непонятным.

Каждая схема состоит из элементов, узлов и механизмов, а соединяется это всё при помощи проводов разного цвета и сечения.

Содержание цепи электрической схемы

Вот схема для примера

Как читать электрические схемы

Понятно, что на ней изображено? Если нет, тогда разберёмся по порядку.

Красным пунктиром обведены отдельные элементы схемы и обозначены для наглядности латинскими буквами от А до Н:

  • А — верхние горизонтальные линии : Линии электропитания: 30, 15, 15А, 15С, 58. То есть, по этим проводам осуществляется питание схемы. В зависимости, в какое положение повёрнут ключ зажигания — соответственно напряжение подаётся на тот или иной провод

    Номер блока питания

    Состояние блока питания

    15

    Питание от аккумуляторной батареи (В+) при замке зажигания в положении «ON» и «ST» (IGN 1)

    15A

    Питание от аккумуляторной батареи (В+) при замке зажигания в положении «ON» (IGN 2)

    15C

    Питание от аккумуляторной батареи (В+) при замке зажигания в положении «ON» и «АСС»

    30

    Питание от аккумуляторной батареи (В+) непосредственно, независимо от положения замка зажигания

    31

    Масса соединена с аккумуляторной батареей (-)

    58

    Питание от аккумуляторной батареи (В+) при переключателе фар в положении 1 и 2 (цепь подсветки)

  • В — Ef20 или F2: номер предохранителя
    • Ef20 — предохранитель №20 в блоке предохранителей в моторном отсеке
    • F2 — предохранитель №2 в блоке предохранителей в салоне автомобиля
  • С — Разъем (С101~С902)
    • Разъем № С203 контакта №1
  • D — S201: контактная колодка (S101~S303), то есть, S — колодка, а 201 — это её номер

    УСЛОВНОЕ

    ОБОЗНАЧЕНИЕ

    ЗНАЧЕНИЕ

    C

    Разъем

    D

    Диод

    Ef

    Предохранитель в блоке предохранителей в моторном отсеке

    F

    Предохранитель в блоке предохранителей в салоне автомобиля

    G

    Масса

    S

    Контактная колодка (соединительный разъем)

  • Е — Реле и его внутренняя цепь. 85, 86, 87 и 30 — это номера контактов реле. Illumination relay — Реле подсветки. Весь перевод английских обозначений можно посмотреть в статье Перевод обозначений в схемах автомобилей
  • F — Переключатель и его внутренняя схема. Head lamp switch — переключатель фар.
  • G — Цвет провода

    Сокращение

    Цвет

    Сокращение

    Цвет

    Br

    Коричневый

    Sb

    Голубой

    G

    Зеленый

    R

    Красный

    V

    Фиолетовый

    L

    Синий

    P

    Розовый

    Y

    Желтый

    W

    Белый

    Gr

    Серый

    Or

    Оранжевый

    В

    Черный

    Lg

    Светло-зеленый

    . .
  • Н — Линия заземления GND (масса)
    • Положение соединения с массой (G101~G401)

Как видим, сложного ничего нет.

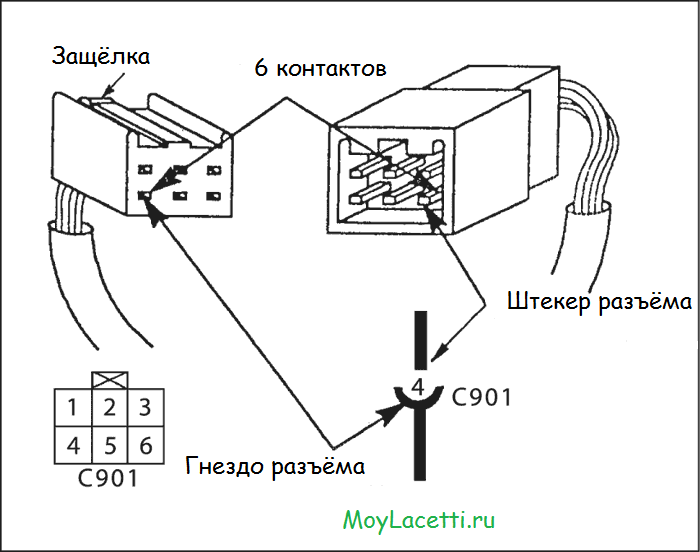

Как проверить номер контакта разъёма

Рассмотрим этот вопрос на примере контакта 4 разъёма С901

Как проверить номер контакта разъёма

Чтение чертежей ℹ️ как читать обозначения, правила чтения чертежей деталей общего вида для начинающих, как научиться читать чертежи металлоконструкций

Карандаши и листы ватмана постепенно уходят в прошлое, уступая место цифровым технологиям и специализированным программам. Но принципы начертания остаются теми же и необходимо учиться чтению чертежей. В производстве и в строительных организациях широко распространено использование конструкторской документации, разработать которую без знания черчения невозможно. Для создания простых и комплексных трубопроводов и электроустановок, для сборочного узла и высотных металлоконструкций всё равно необходимо создавать проекты.

Основные правила чтения чертежей

Любая стойка или крепёж сначала воплощаются на листе бумаги или экране компьютера и лишь потом передаются в производственный цех. Для правильного понимания задачи, чтобы ответственный работник мог понять, где именно должно проходить наложение сварочных швов или делать отверстие нужного диаметра, надо уметь читать технологические документы.

В машиностроении чертежи могут быть разными: существуют чертежи деталей, сборочные, схемы, спецификации и др. Технические рисунки должны изготавливаться согласно правилам государственных стандартов (ГОСТ) или Единой системы конструкторской документации (ЕСКД).

Количество изображений должно быть минимальным. В инженерной графике чертёж - это представление предмета с помощью проекций и точным соотношением его размеров.

Обозначения на чертежах в машиностроении

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.

Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.

Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.

Обозначения размеров

Величина детали обозначается соответствующими числами и линиями со стрелками на концах. Линии размеров непрерывны и располагаются параллельно за пределами контура детали.

Единицы измерения на чертежах не обозначаются, по умолчанию всё указывают в миллиметрах.

Выносные элементы

Бывают случаи, когда удобнее вынести и увеличить часть детали за пределы основного контура. По сути, это самые сложные участки рассматриваемого изделия. Обычно так поступают с деталями замысловатой формы для экономии места на чертеже.

Комплексную часть обводят либо кругом, либо овалом и подписывают римской цифрой. Выносному элементу этого фрагмента присваивают тот же римский номер в знаменателе, а в числителе указывают его масштаб.

Обозначение материалов в сечениях

Сечение – это изображение фигуры, получившееся после условного её рассечения. Оно показывает лишь формы детали, не раскрывая остальные сегменты, что располагаются за ним.

Сечения бывают вынесенными или наложенными. Первые отображаются за пределами формы предмета, вторые прямо на нём.

Контур сечения заполняют косыми сплошными линиями с углом наклона 45 градусов. Линии должны располагаться в одну и ту же сторону на всех сечениях для одной детали, учитывая и материал изделия.

Могут быть расположены в любом месте на чертеже, под произвольным углом, но в этом случае с добавлением в надписи слова «повёрнуто» над сечением.

Условные обозначения на чертежах технологической документации

На чертежах используют условные обозначения, установленные государственными стандартами. Это основы, в них описываются правила оформления знаков, букв, цифр, линий и так далее.

Обычно их на чертеже не разъясняют, за исключением обозначений, в которых необходимо указать номер стандарта. Всё-таки с ГОСТами необходимо ознакомиться для выполнения и распознавания чертежей или схем.

Это как раз тот случай, когда просто прочесть учебник по черчению недостаточно. Лучше всего пройти специализированные курсы или обучиться инженерным специальностям или другим профессиям, относящимся к производству или к строительству.

Умение читать технологическую документацию необходимо как инженеру, так и рядовому токарю.

В целом, машиностроение и другие отрасли используют ряд основных обозначений:

  1. Буквенные, отражающие условные величины, например, радиус, шаг резьбы и многое другое.

  2. Цифровые, выражающие значения размеров, величину угла и т. п.

  3. Буквенно-цифровые, встречаются в основном в электрических схемах.

  4. Графические – это базовые элементы технического рисунка. Ими отображают как структуру детали, материал изделия, так и её конструкцию (дверной или оконный проём и т. п.).

Все это необходимо для корректной подачи минимума информации на листе и последующего его верного прочтения.

Порядок чтения чертежей для начинающих

Помимо чертежей, также широко используется эскиз – это не технический чертёж. Это набросок предмета в произвольном масштабе, для изготовления которого не применяют чертёжные инструменты, и он не сопровождается надписями и размерами. Какие-либо знаки на нём и рядом с ним также не ставятся. Качество эскиза зависит от того, насколько он приближен к чертежу.

Чтение чертежа – это представление на двумерной плоской поверхности по изображениям объёмной формы предмета и его размеров и содержащее прочие сведения.

Но как научиться читать чертежи правильно? Существуют ли какие-нибудь простые, общие принципы для этого?

Чтение происходит в следующем порядке:

  • читается основная надпись чертежа;

  • определяется главный вид;

  • анализируются виды и мысленно объединяются в единое целое;

  • определяются размеры детали и её компонентов.

Пример чтения чертежа детали

Основная надпись говорит о том, что на данном техническом рисунке изображено резьбовое соединение, в частности, скрепление болтом. Также на ней указан код документа и индекс изделия. Масштаб чертежа выполнен в натуральную величину, а именно 1:1.

Главный вид представлен с наложенным сечением скрепляемых деталей. Соединение показано двумя проекциями. Отдельно представлен болт, с метрической резьбой и высотой 120 мм и 30 миллиметровым диаметром. Также изображена гайка на виде сверху. А вот размеры шайбы по данным этого чертежа неясны.

Заключение

Машиностроительные чертежи - это непростые документы и не всегда можно их с ходу прочесть, но зато они могут передавать большие объёмы информации об искомых изделиях. Порой даже опытные инженеры не стесняются заглянуть в учебники или в государственные стандарты, чтобы правильно передать или понять смысл технического рисунка и сделать нужное обозначение для данной детали.


Как читать электрическую схему

Этот сайт может получать партнерские комиссии за ссылки на этой странице. Условия эксплуатации. Circuit schematic

Основа почти всего, что мы обсуждаем здесь, на ExtremeTech, - это транзисторы, но чуть выше это тема, которую мы обычно избегаем, потому что никто, даже хардкорные ботаники, действительно ничего о ней не знает. Мы, конечно, имеем в виду схему ; блок-схемы, которые точно описывают поведение компьютерной микросхемы, печатной платы или даже вашего собственного самодельного электронного проекта.

Теперь не волнуйтесь, мы не собираемся начинать урок, который лучше подошел бы для вашего второго года обучения в университете - вместо этого мы собираемся заставить вас посмотреть отличное видео, снятое Коллином Каннингемом из Make (встроено ниже). Он длится всего шесть минут, и к тому времени, когда вы закончите, вы должны точно знать, что означают эти треугольные формы (логические вентили), зигзаги (резисторы), горизонтальные равенства (конденсатор) и различные другие символы. Я бы не стал говорить, что вы можете взять паяльник, сэндвич-доску и сразу приступить к своему первому проекту своими руками, но это определенно первый хороший шаг.

Еще круче, имея за плечами видео Коллина, теперь вы можете взглянуть на схему Intel 4004 (на фото под видео) - первого в мире одночипового процессора - и (очень грубо) понять, что происходит .

Intel 4004 schematic

.

Как сбросить автоматический выключатель

В большинстве домов используются автоматические выключатели, отключающие питание комнаты при возникновении электрической перегрузки или короткого замыкания. Автоматический выключатель удобно отключает питание только проблемной цепи, не отключая все в доме [источник: Barnhart, Carey, Hamilton, Prestly, Strong]

Вот как сбросить автоматический выключатель. Важно: Во избежание поражения электрическим током наденьте защитные очки, убедитесь, что ваши руки сухие, отойдите в сторону и стойте на сухой поверхности при включении автоматического выключателя.

Объявление

  • Выключите все освещение и отключите все от электросети в пораженной комнате или комнатах.
  • Возьмите фонарик и откройте панель автоматического выключателя, чтобы вы могли видеть автоматические выключатели. Каждый прерыватель имеет три положения: на , на и центральное положение.
  • Найдите автоматический выключатель с переключателем в центральном положении.
  • Установите переключатель на на , а затем на на .
  • Подождите немного, чтобы проверить, остается ли переключатель в положении на . Если это так, автоматический выключатель сбрасывается, и в комнату восстанавливается питание. Если переключатель не остается в положении на , это указывает на серьезную проблему с проводкой. Обратитесь к квалифицированному электрику.

Предполагая, что переключатель остается включенным, пора найти причину проблемы. Двумя наиболее распространенными причинами являются короткое замыкание устройства или одновременное выполнение слишком большого количества вещей, что приводит к перегрузке цепи.

Вот как найти проблему:

  • Проверьте короткое замыкание, включив каждый свет. Если прерыватель остается включенным, осторожно подключите каждое устройство. Если автоматический выключатель срабатывает, когда вы что-то подключаете, вы нашли источник проблемы. Отключите устройство от сети и перезапустите прерыватель. Вы можете проверить подозрение на короткое замыкание, проверив шнур питания на наличие расплавленной изоляции. Также проверьте вилку и розетку на запах гари или обугливания.
  • Проверьте наличие перегрузки, подключив все и включив все.Если срабатывает прерыватель, либо выключите некоторые источники энергии, такие как кондиционер или обогреватели, либо подключите их к розетке другой цепи [источник: сделай сам].
.
