Магнитный пускатель обозначение на схеме: Стандарты условно графического обозначения электрооборудования на схемах (ГОСТ)

Содержание

Магнитный пускатель, схемы и особенности подключения

Для осуществления дистанционного включения оборудования используется магнитный пускатель или магнитный контактор. Как подключить магнитный пускатель по простой схеме и как подключить реверсивный пускатель мы и рассмотрим в этой статье.

Магнитный пускатель и магнитный контактор

Отличие между магнитным пускателем и магнитным контактором  в том, какую мощность нагрузки могут коммутировать эти  устройства.

Магнитный пускатель может быть «1»,  «2»,  «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:

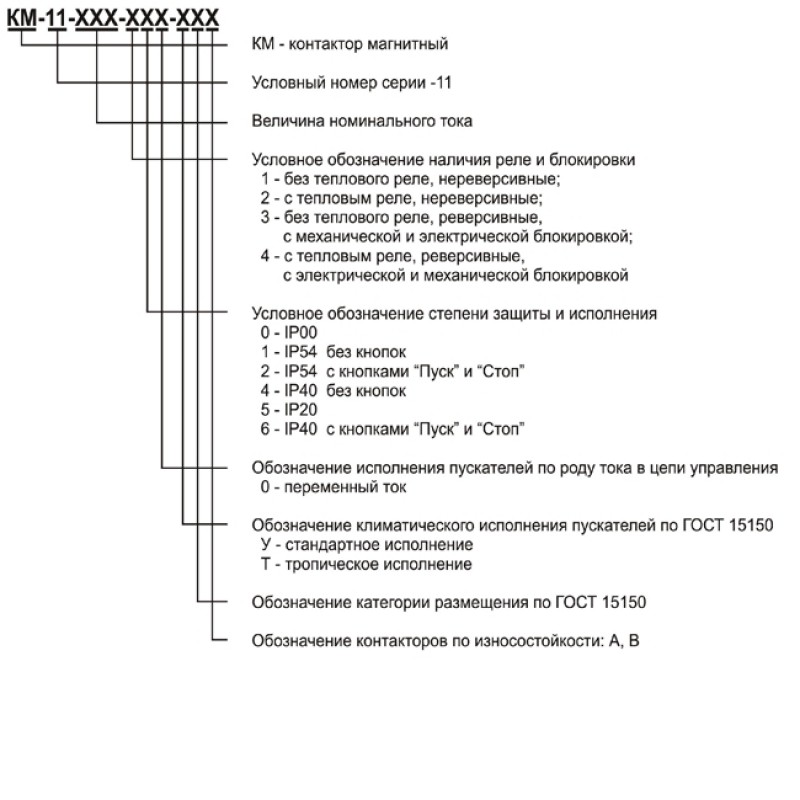

Названия пускателей расшифровываются следующим образом:

  • Первый знак П — Пускатель;
  • Второй знак М — Магнитный;
  • Третий знак Е, Л, У, А… — это тип или серия пускателя;
  • Четвертый цифровой знак — величина пускателя;
  • Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

Отличия магнитного контактора от пускателя весьма условны.

Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:

Габариты контакторов зависят от его мощности. Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Пускатели и контакторы необходимо применять когда простые устройства коммутации не могут управлять большими токами. За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов  на включение могут размещаться в рабочих зонах пользователя.

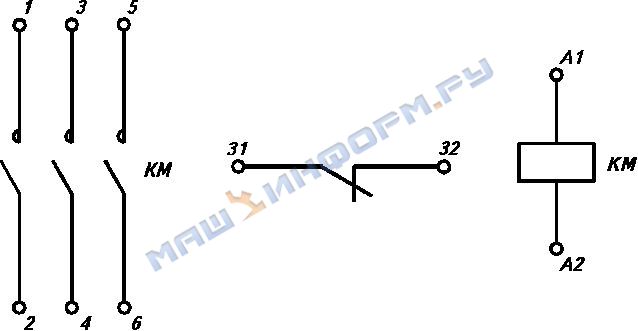

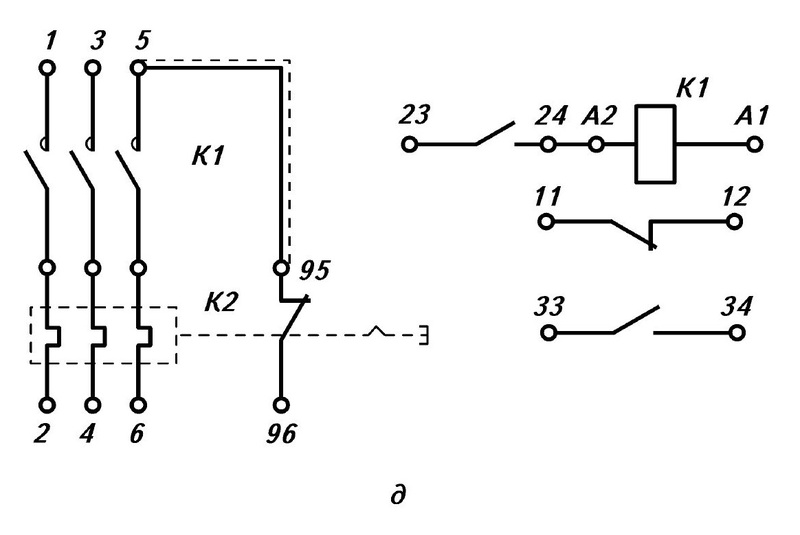

На схеме пускатель и контактор обозначаются таким схематичным знаком:

где A1-A2 катушка электромагнита пускателя;

L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Данные устройства могут иметь катушки электромагнитов на напряжения 12 В, 24 В, 36 В, 127 В, 220 В, 380 В. Когда требуется повышенный уровень безопасности, есть возможность использовать электромагнитный пускатель с катушкой на 12 или 24 В, а напряжение цепи нагрузки может иметь 220 или 380 В.
Важно знать, что подключенные пускатели для подключения трехфазного двигателя способны обеспечить дополнительную безопасность при случайной потере напряжения в сетях. Это связано с тем, что при исчезновении тока в сети, напряжение на катушке пускателя пропадает и силовые контакты размыкаются. А когда напряжение возобновится, то в электрооборудовании будет отсутствовать напряжения до тех пор, покуда кнопку «Пуск» не активируют. Для подключения магнитного пускателя имеется несколько схем.

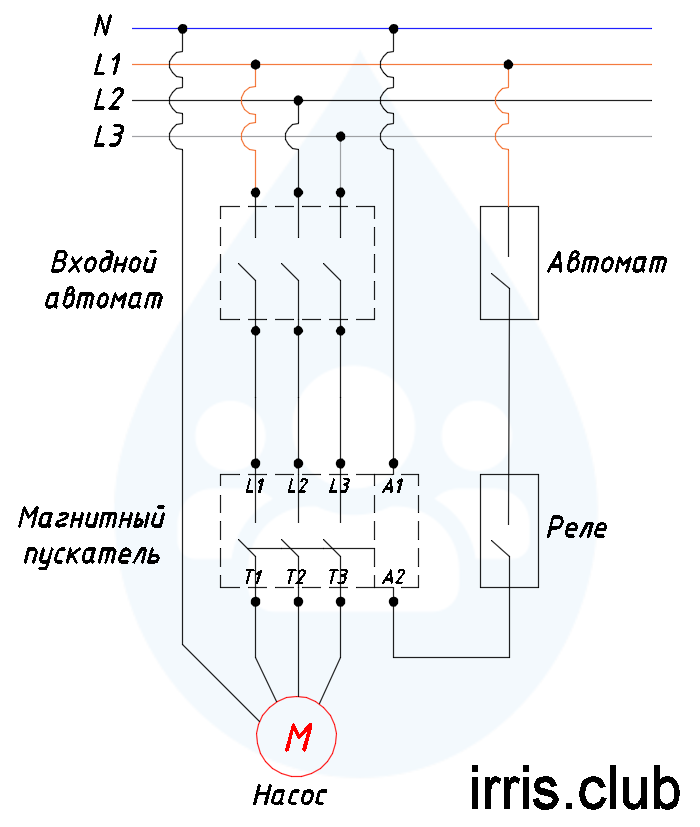

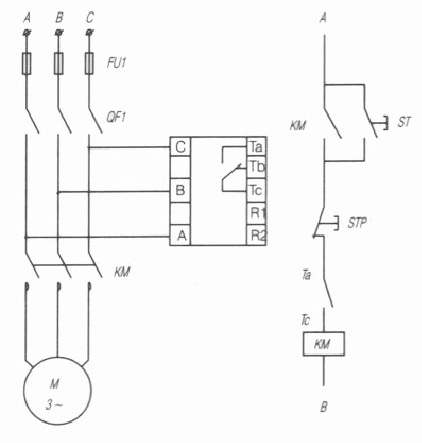

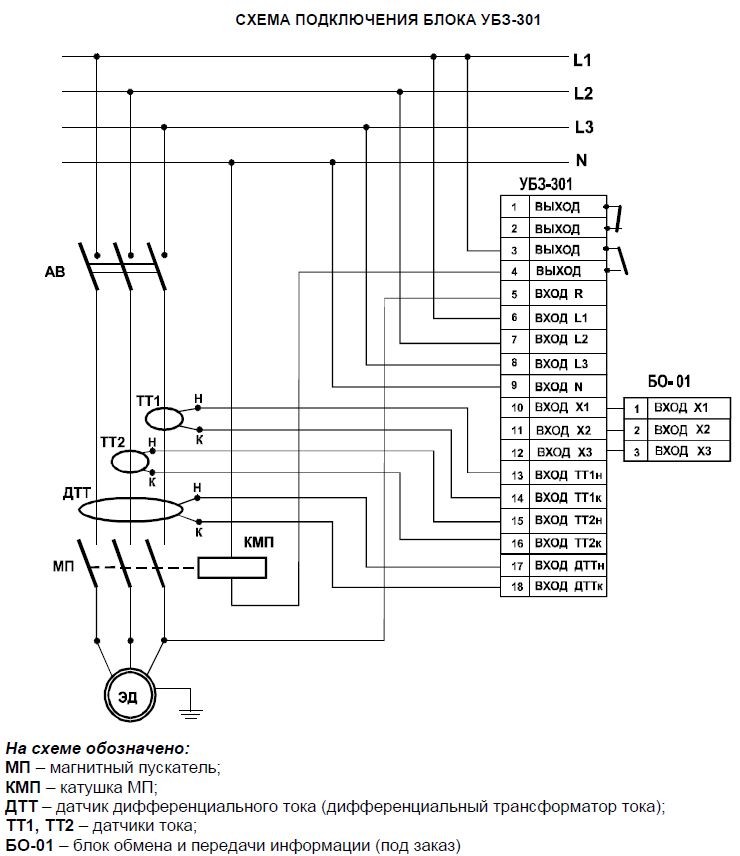

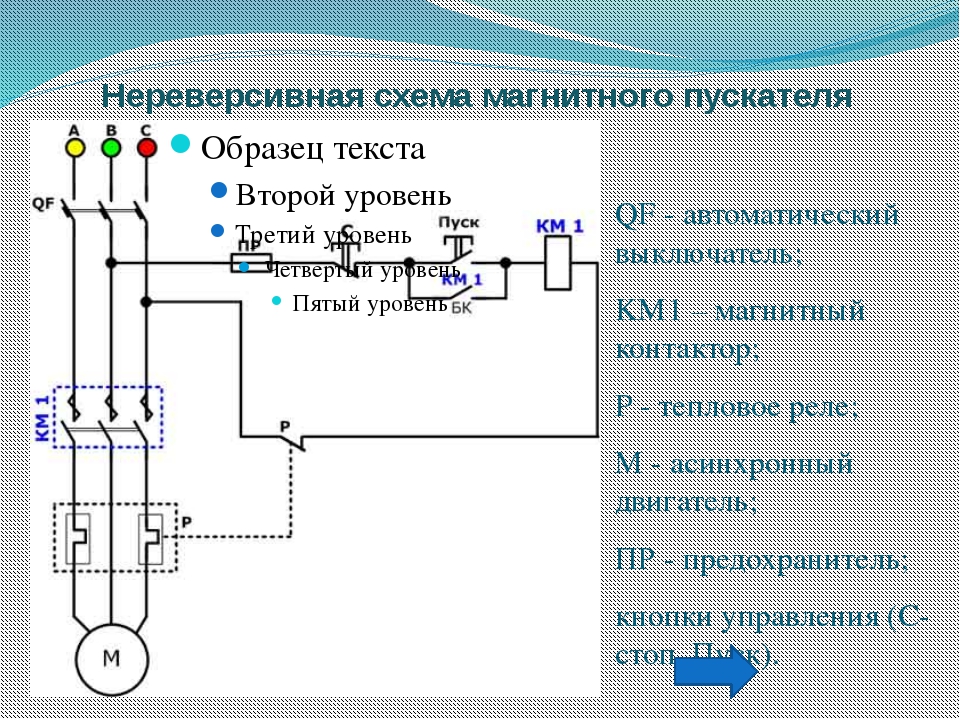

Стандартная схема коммутации магнитных пускателей

Это схема подключения пускателя требуется для того, чтобы произвести запуск двигателя через пускатель с помощью кнопки «Пуск» и обесточивания этого двигателя кнопкой «Стоп».

Это проще понимается, если разделить схему на две части: силовую и цепь управления.
Силовую часть схемы следует запитать трёхфазным напряжением 380 В, имеющим фазы «A», «B», «C». Силовая часть состоит из трёхполюсного автоматического выключателя, силовых контактов магнитного пускателя «1L1-2T1», «3L2-4T2», «5L3-6L3», а также асинхронного трехфазного электродвигателя «M».



К управляющей цепи подаётся питание 220 вольт от фазы «A» и к нейтрали. К схеме управляющей цепи относится кнопка «Стоп» «SB1», «Пуск» «SB2», катушка «KM1» и вспомогательный контакт «13HO-14HO», что подключён параллельно контактам кнопки «Пуску». Когда автомат фаз «A», «B», «C», включается, ток проходит к контактам пускателя и остаётся на них. Питающая цепь управления (фаза «А») проходит через кнопку «Стоп» к 3 контакту кнопки «Пуск», и параллельно на вспомогательный контакт пускателя 13HO и остаётся там на контактах.
Если активируется кнопка «Пуск», к катушке приходит напряжение — фаза «А» с пускателя «KM1».   Электромагнит пускателя срабатывает, контакты «1L1-2T1», «3L2-4T2», «5L3-6L3» замыкаются , после чего напряжение 380 вольт подается на двигатель по данной схеме подключения и начинает свою работу электродвигатель. При отпускании кнопки «Пуск» ток питания катушки пускателя течет через контакты 13HO-14HO, электромагнит не отпускает силовые контакты пускателя, двигатель продолжает работать. При нажатии кнопки «Стоп» цепь питания катушки пускателя обесточивается, электромагнит отпускает силовые контакты, напряжение на двигатель не подается, двигатель останавливается.

Как подключить трехфазный двигатель можно дополнительно посмотреть на видео:

Схема коммутации магнитных пускателей через кнопочный пост

Схема для подключения магнитного пускателя к электродвигателю через кнопочный пост, включает в себя непосредственно сам пост с кнопками «Пуск» и «Стоп», а также две пары замкнутых и разомкнутых контактов. Также сюда относится пускатель с катушкой 220 В.

Питание для кнопок берётся с силовых контактовых клемм пускателя, а напряжение доходит к кнопке «Стоп». После этого по перемычке оно проходит сквозь нормально замкнутый контакт на кнопку «Пуск». Когда активирована кнопка «Пуск», нормально разомкнутый контакт будет замкнут. Отключение происходит путём нажатия на кнопку «Стоп», тем самым размыкая ток от катушки и после действия возвратной пружины, пускатель отключится и устройство обесточится. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. В принципе работа схемы аналогична предыдущей схемы. Только в данной схеме нагрузка однофазная.

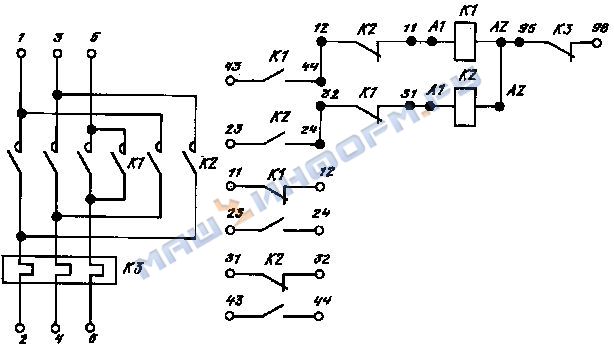

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.



К имеющемуся в предыдущих схемах пускателю  добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем.  Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает.

Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

Кнопка с фиксацией обозначение на схеме – кнопочные посты управления

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, переключателей. электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.

Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).

Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).

Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т. п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах .

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

Главная » Электрика » Обозначение электрических элементов на схемах

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни. гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины. духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Кнопочный пост рассчитан для коммутации цепей, предназначенных для управления переменным током, напряжение которого составляет до 660 В с частотой 50 и 60 Гц. Кроме того, их разрешается использовать в цепях постоянного тока с напряжением до 440 В или же для подачи сигналов управления. Последнее может выполняться как дистанционно, так и на месте.

Обычно такие изделия нужны для управления устройствами самого разного типа на расстоянии.

Конструкция пульта управления довольно проста, деталей в нем минимальное количество, однако есть одна очень важная функция – подавать команды и проверять, насколько полно они были выполнены.

Они применяются в автоматических системах, в частности, такие устройства могут размещаться в металло- и деревообрабатывающих станках, разного рода механизмов, направленных на поднятие и перемещение груза.

Корпус у него обычно изготовленный из пластмассы, управляющих элементов минимум 2, но может быть и значительно больше.

Толкатель у него грибковидный, либо сделан в форме цилиндра. Цилиндрические изделия бывают черного, белого, желтого, красного, голубого или зеленого цвета. Грибковидный толкатель окрашен в красный, либо в черный цвет.

Контактные элементы работают как через замыкающий, так и через размыкающий принцип.

Взрывозащищенные модели применяются для того, чтобы на расстоянии управлять электрическими приводами установок стационарного или мобильного типа. Данные устройства могут применяться в газовой, нефтяной промышленности, а также в промышленном производстве другого типа.

магнитный пускатель

Это система довольно гибкая и оснащена несколькими модулями, а также магнитным пускателем. Последний подключается непосредственно через кнопочный пост, за счет чего надежность его функционирования становится весьма высокой.

Этот пускатель представляет собой коммутационную конструкцию, за счет нее производится отключение или подключение электроэнергии.

Подобные пускатели обладают корпусом из металла или пластика, их можно применять в сети постоянного или переменного тока. Их зачастую используют в системах и устройствах автоматизированного типа, кроме того, они предназначены для включения или отключения систем при возникновении аварийной ситуации.

Бывают они дистанционными либо встроенными непосредственно в конструкцию изделия.

Чтобы вся система работала максимально надежно, используют только те электротехнические изделия, которые будут напрямую соответствовать всем имеющимся характеристикам.

Устройство и конструкция

простая схема постов

Стандартный кнопочный пост управления обладает следующими особенностями конструкции:

  1. Каждая из кнопок лишена фиксации положения.
  2. Кнопка «Пуск» обычно окрашена в зеленый цвет, а иногда даже оснащена подсветкой при включении, также у нее есть нормально разведенные контакты, сама она используется для активации работы того или иного механизма.
  3. Кнопка «Стоп», как правило, красного цвета и расположена на замкнутых контактах. За счет нее с устройства снимается подаваемое напряжение, и его работа приостанавливается.
  4. Помимо этого, кнопочные посты управления могут иметь корпус из металла или пластмассы. Каждый из них имеет свой уровень защиты. Их разрешено применять в устройствах, имеющих распределительное предназначение, а также в автоматике большинства промышленных систем.
  5. Кнопочный пост представляет собой основу устройства большинства пультов, он принимает непосредственное участие при включении или выключении оборудования, действует в аварийной ситуации.

Если оборудование опасно для жизни или здоровья человека, аналогичные приборы выпускают с увеличенной степенью защиты. Схема подключения в этом случае намного более надежна, а сам пульт можно подключить к различным устройствам.

Зачастую, управление установкой производится с 2 точек. Как правило, это вызвано определенной производственной необходимостью. Обычно по такой технологии работают различные электрические двигатели, однако может работать и иное оборудование.

Принцип действия

Подобное устройство представляет собой коммутационный аппарат, благодаря которому производится управление и распределение электрического тока по тем цепям, к которым он подключен.

С одной стороны, у кнопочного поста располагаются силовые контакты, которые и производят включение, переключение, обычное и аварийное отключение оборудования.

С другой стороны, установлена электромагнитная катушка, за счет которой данные контакты включаются и отключаются:

  1. В первой части эти силовые контакты, как правило, бывают подвижными и располагаются на диэлектрической траверсе. Если же эти элементы не имеют такую характеристику, как подвижность, то их располагают непосредственно на корпусе, который тоже должен быть диэлектрическим. С их помощью производится подключение силовых линий. В спокойном состоянии, подобные контакты разомкнуты, и электрический ток по ним не протекает. Нагрузки на них в этом состоянии нет. В этом состоянии они держатся благодаря специальной пружине;
  2. Вторая часть оснащена электромагнитной катушкой. Пока на нее не подается достаточное количество напряжения, она тоже находится в состоянии покоя. Когда напряжение возрастает, на контуре катушки возникает электромагнитное поле, создающее электродвижущую силу. За счет него подвижный сердечник или якорь с крепящимися к нему силовыми контактами подходит к катушке. В результате, происходит замыкание цепей, подключенных через них и образование рабочей нагрузки.
  3. Когда напряжение снимается с катушки, электродвижущая сила пропадает, и якорь не может удержаться в активном положении, под действием пружины ему приходится вернуться в первоначальное положение. В результате этого, цепи силовых контактов размыкаются, и установка прекращает работать.

Технические характеристики и условия эксплуатации

Несмотря на огромное разнообразие моделей, имеющихся в продаже, технические характеристики у них одинаковые, но могут немного отличаться по параметрам:

  1. Номинальное напряжение (в случае с переменным током – до 660В, при постоянном – до 440В).
  2. Наименьшее рабочее напряжение (при переменном тока – от 36, при постоянном – от 24).
  3. Номинальное напряжение, приходящееся на изоляционные слои (до 660В).
  4. Номинальная сила тока (10А).
  5. Сквозной ток, протекающий через кнопочный пост в течение одной секунды (200А).
  6. Номинальный режим работы (их может быть 4 вида: кратковременный, повторно-кратковременный, продолжительный и прерывисто-продолжительный).

Эксплуатация во многом зависит от типа поста управления, однако есть ряд общих моментов:

  1. Прежде всего, кнопочный пост не должен находиться выше 4300 м над уровнем моря.
  2. Температура в цеху или ином рабочем помещении может быть от -40 до +40 градусов.
  3. Если влажностный режим будет превышать показатель 80% при температуре 20 градусов, то в скором времени это приведет к порче контактов, при температуре 40 градусов данный показатель должен быть не выше 50%.
  4. Существуют устройства, способные работать во взрывоопасной среде, однако большинство моделей на это не рассчитаны.
  5. Кроме того, в окружающей среде не должно быть большое количество пыли, способное проводить электрический ток, агрессивного газа и водяного пара.
  6. Допускать воздействие прямых солнечных лучей на конструкцию категорически запрещается.

Клавиатура ноутбука. Назначение клавиш

Специальные или управляющие клавиши

Первым делом мы расскажем о назначении специальных (управляющих) клавиш.

  • Esc – При нажатии данной клавиши отменяется действие в программе. Если вы нажмете клавишу Esc в игре, то произойдет выход на рабочий стол.
  • Ctrl – Является функциональной только при сочетании с другими клавишами.
  • Alt – Является функциональной только при сочетании с другими клавишами.
  • Fn Lock – Присутствует только на клавиатурах ноутбуков, нетбуков. При активации Fn Lock, активируются клавиши F1-F12.
  • Windows (Win) – Клавиша для открытия главного меню «Пуск».
  • Print Screen – Функция скриншота видимой части экрана.
  • Pause Break – Позволяет прекратить текущую операцию в программе. В игре поставить паузу.
  • Scroll Lock – При активации, открывается возможность работы мыши, как шарикового джойстика. Таким образом, можно прокручивать страницу без прокрутки колесика мыши.

Цифровые клавиши

  • Num Lock – Клавиша для активации правой раскладки цифр и символов.

Алфавитно-цифровые клавиши

  • Caps Lock – Активирует функцию заглавных (больших) букв.
  • Shift – Временно активирует функцию заглавных (больших) букв.
  • Tab – В текстовых редакторах происходит создание новой строки, столбца.
  • Backspace – Клавиша для удаления символов, цифр, а также для отмены действия.
  • Enter – Клавиша для подтверждения действий.

Клавиши для перемещения

  • Insert (Ins) – Клавиша выполняет функцию замены текста при печатании.
  • Delete – Функциональная клавиша, с помощью которой можно удалить текст и файлы.
  • Home – При печатании, нажав на клавишу, можно перенести курсор в начало текста.
  • End – При печатании, нажав на клавишу, можно перенести курсор в конец текста.
  • PgUp – Клавиша для прокрутки страницы вверх в браузере и текстовом редакторе.
  • PgDn – Клавиша для прокрутки страницы вниз в браузере и текстовом редакторе.

Теперь после того, как мы описали про каждую клавишу, необходимо рассказать работу клавиш в сочетании с другими.

Функциональные комбинации для клавиши Alt

  • Alt + F4 – Закрытие окна программы, игры.
  • Alt + Prtsc Sysrq – Создание снимка активного окна.
  • Alt + Backspace – Отмена предыдущего действия/операции.
  • Alt + Tab – Переключение между окнами.
  • Alt + Shift – Переключение языка раскладки клавиатуры.

Функциональные комбинации для клавиши Ctrl

  • Ctrl + End – Прокрутка страницы вниз.
  • Ctrl + Home – Прокрутка страницы вверх.
  • Ctrl + Alt и Del– Запуск приложения «Диспетчер задач».
  • Ctrl + Стрелки вниз, вверх, влево, вправо – Произвольное перемещение курсора при наборе текста.
  • Ctrl + Esc – Запуск окна «Пуск».
  • Ctrl + O – Открытие документа в текстовых редакторах (Word, Excel и другое).
  • Ctrl + W – Закрытие документа в текстовых редакторах (Word, Excel и другое).
  • Ctrl + S – Сохранение документов в текстовых редакторах (Word, Excel и другое).
  • Ctrl + P – Активация функции печати документов в текстовых редакторах (Word, Excel и другое).
  • Ctrl + A – Выделение всех файлов, документов. В текстовых редакторах – полное выделение текста.
  • Ctrl + C – Копирование выделенных файлов, документов. В текстовых редакторах – копирование выделенного текста.
  • Ctrl + V – Вставка скопированного текста/файла в конечное место.
  • Ctrl + Z – Отмена предыдущего действия/операции.
  • Ctrl + Shift – Переключение языка раскладки клавиатуры.

Функциональные комбинации для клавиши Shift

  • Shift + Стрелки вниз, вверх, влево, вправо – Выделение символа или буквы.
  • Shift + Del – Удаление файла, документа с системы.

Функциональные комбинации для клавиши Win

  • Win + D – Сворачивание всех раскрытых окон.
  • Win + R – Запуск утилиты «Выполнить».
  • Win + E – Запуск приложения «Проводник».
  • Win + F – Запуск поиска в браузере, текстовых редакторах.
  • Win + Tab – Переключение между окнами программ и приложений.

Функциональные комбинации для клавиши Fn

На ноутбуках Samsung

  • Fn + F1 – Открытие службы системных настроек.
  • Fn + F2 – Уменьшение яркости дисплея.
  • Fn + F3 – Увеличение яркости дисплея.
  • Fn + F4 – Переключение рабочего стола на второй монитор.
  • Fn + F5 – Отключение сенсорной панели (тачпад).
  • Fn + F6 – Отключение звука.
  • Fn + F7 – Уменьшение громкости звука.
  • Fn + F8 – Увеличение громкости звука.
  • Fn + F11 – Активация работы вентилятора на полную мощность.
  • Fn + F12 – Активация адаптера беспроводной сети Wi-Fi.

На ноутбуках Lenovo

  • Fn + F1 – Отключение звука.
  • Fn + F2 – Уменьшение громкости звука.
  • Fn + F3 – Увеличение громкости звука.
  • Fn + F4 – Излечение DVD-привода.
  • Fn + F6 – Отключение питания дисплея.
  • Fn + F7 – Активация адаптера беспроводной сети Wi-Fi.
  • Fn + F8 – Отключение микрофона.
  • Fn + F9 – Отключение камеры.
  • Fn + F10 – Переключение рабочего стола на второй монитор.
  • Fn + F11 – Уменьшение яркости дисплея.
  • Fn + F12 – Увеличение яркости дисплея.

На ноутбуках HP

  • Fn + F1 – Вызов справочника поддержки.
  • Fn + F2 – Уменьшение яркости дисплея.
  • Fn + F3 – Увеличение яркости дисплея.
  • Fn + F4 – Отключение сенсорной панели (тачпад).
  • Fn + F6 – Перемотка назад в видео, музыке.
  • Fn + F7 – Остановка воспроизведения видео, музыки.
  • Fn + F8 – Перемотка вперед в видео, музыке.
  • Fn + F9 – Уменьшение громкости звука.
  • Fn + F10 – Увеличение громкости звука.
  • Fn + F11 – Отключение звука.
  • Fn + F12 – Активация адаптера беспроводной сети Wi-Fi.

На ноутбуках ASUS

  • Fn + F1 – Переход в спящий режим.
  • Fn + F2 – Активация адаптера беспроводной сети Wi-Fi.
  • Fn + F3 – Уменьшение яркости подсветки клавиатуры.
  • Fn + F4 – Увеличение яркости подсветки клавиатуры.
  • Fn + F5 – Уменьшение яркости дисплея.
  • Fn + F6 – Увеличение яркости дисплея.
  • Fn + F7 – Отключение питания дисплея.
  • Fn + F8 – Переключение рабочего стола на второй монитор.
  • Fn + F9 – Отключение сенсорной панели (тачпад).
  • Fn + F10 – Отключение звука.
  • Fn + F11 – Уменьшение громкости звука.
  • Fn + F12 – Увеличение громкости звука.

На ноутбуках Acer

  • Fn + F3 – Активация адаптера беспроводной сети Wi-Fi.
  • Fn + F4 – Переход в спящий режим.
  • Fn + F5 – Переключение рабочего стола на второй монитор.
  • Fn + F6 – Отключение питания дисплея.
  • Fn + F7 – Отключение сенсорной панели (тачпад).
  • Fn + F8 – Отключение звука.
  • Fn + F12 – Активация клавиши Scroll Lock.

Управление нагрузкой одной кнопкой без фиксации

Иногда возникает необходимость управлять той или иной нагрузкой всего одной кнопкой. Кнопки бывают двух типов с фиксацией и без. Если использовать кнопки без фиксации, например для включения светодиода, то при нажатии светодиод засветится, а при отпускании потухнет.

Приведенная схема проста до безобразия и состоит из трех транзисторов, две из которых обратной проводимости. Работает она по следующему принципу — при первом нажатии светодиод засветится, при повторном — потухнет.

Областей применения такой простой электронной кнопки очень много, от простых фонариков до мощных систем коммутации.

Как это работает

В начальный момент, когда на схему подается питание, все три транзистора закрыты, одновременно через цепочку резисторов R1 и R2 заряжается электролитический конденсатор C1, напряжение на нем равно напряжению питания. При нажатии на кнопку положительный сигнал с конденсатора поступает на базу транзистора VT3 отпирая его, по открытому переходу этого транзистора напряжение поступает на базу транзистора VT2, в следствии чего он также открывается. Нагрузка, в нашем случае светодиод, тоже активируется, еще во время срабатывания транзистора VT3.

Эта часть схемы представляет из себя триггерную защелку. Транзистор VT3 открывает VT2, а тот открываясь подает напряжение на базу транзистора VT3 удерживая его в открытом состоянии.

В таком состоянии схема может находится бесконечно долгое время. Притом кнопку можно просто нажать и отпустить, а не удерживать в нажатом состоянии.

Открывающийся транзистор VT2 открывает также и транзистор VT1. В этом состоянии у нас все три транзистора открыты. Когда VT1 открыт, через его открытый переход и резистор R2, конденсатор C1 будет разряжаться, отсюда можно сделать вывод, что когда транзисторы открыты, конденсатор разряжен.

При повторном нажатии кнопки база транзистора VT3 оказывается подключенной к минусовой обкладке конденсатора C1, на базе ключа напряжение в районе 0,7 вольт, и в следствии заряда конденсатора оно просаживается и он запирается. С запиранием транзистора VT3, конденсатор опять начинает заряжаться в штатном режиме, через ранее указанные резисторы.

Коммутацию нагрузки осуществляет транзистор VT3, его можно взять помощней, например bd139, в этом случае у нас появится возможность подключать к схеме более мощные нагрузки, ну или можно усилить сигнал с выхода нашей кнопки дополнительным транзистором.

Использованные в схеме транзисторы не критичны, можно взять любые малой и средней мощности соответствующей проводимости. Номиналы других компонентов схемы можно отклонять в ту или иную сторону на 30%.

Схема не прожорливая, от источника питания в 5 вольт ток потребления без нагрузки всего 850 микроАмпер, так, что смело можно задействовать в качестве выключателя ну скажем в карманном фонарике.

Печатные платы тут:

Как обозначается пакетный выключатель на схеме. Обозначения выключателей и переключателей на электрических схемах. Обозначение измерительных электроприборов для характеристики параметров цепи

Чтение чертежей по электрике требует определенных знаний, которые можно почерпнуть из нормативных документов. Своеобразным «языком» чтения являются условные обозначения в электрических схемах система знаков и символов, преимущественно графических и буквенных. Кроме них иногда цифрами проставляются номиналы.

Сгласитесь, понимание стандартных обозначений просто необходимо для любого домашнего мастера. Эти знания помогут прочесть электросхему, самостоятельно составить план разводки в квартире или в частном доме. Предлагаем разобраться во всех тонкостях написания проектной документации.

В статье описаны основные виды электрических схем, а также приведена подробная расшифровка базовых изображений, символов, значков и буквенно-цифровых маркеров, используемых при составлении чертежей по устройству электросети.

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг это знакомство с видами .

Своеобразная схема подключения электроустановок и защитных устройств в электрощитке. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр. , всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 – функциональная схема

Функциональная схема не содержит детализации, в н

Введение в электромагнитный спектр

Электромагнитная энергия распространяется волнами и охватывает широкий спектр от очень длинных радиоволн до очень коротких гамма-лучей. Человеческий глаз может обнаружить только небольшую часть этого спектра, называемого видимым светом. Радио обнаруживает другую часть спектра, а рентгеновский аппарат использует еще одну часть. Научные инструменты НАСА используют весь диапазон электромагнитного спектра для изучения Земли, Солнечной системы и Вселенной за ее пределами.

Когда вы настраиваете радио, смотрите телевизор, отправляете текстовое сообщение или готовите попкорн в микроволновой печи, вы используете электромагнитную энергию. Вы зависите от этой энергии каждый час и каждый день. Без него мир, который вы знаете, не мог бы существовать.

Наша защитная атмосфера

Наше Солнце является источником энергии во всем спектре, и его электромагнитное излучение постоянно бомбардирует нашу атмосферу. Однако атмосфера Земли защищает нас от воздействия ряда волн более высокой энергии, которые могут быть вредными для жизни.Гамма-лучи, рентгеновские лучи и некоторые ультрафиолетовые волны являются «ионизирующими», что означает, что эти волны обладают такой высокой энергией, что могут выбивать электроны из атомов. Воздействие этих волн высокой энергии может изменять атомы и молекулы и вызывать повреждение клеток в органическом веществе. Эти изменения в клетках иногда могут быть полезны, например, когда радиация используется для уничтожения раковых клеток, а иногда - нет, например, когда мы получаем солнечный ожог.

Атмосферная Windows

Видение за пределами нашей атмосферы - космические аппараты НАСА, такие как RHESSI, предоставляют ученым уникальную точку обзора, помогая им «видеть» на более высоких длинах волн, которые блокируются защитной атмосферой Земли.

Электромагнитное излучение отражается или поглощается в основном несколькими газами в атмосфере Земли, среди которых наиболее важными являются водяной пар, углекислый газ и озон. Некоторое излучение, например видимый свет, в значительной степени проходит (передается) через атмосферу. Эти области спектра с длинами волн, которые могут проходить через атмосферу, называются «атмосферными окнами». Некоторые микроволны могут даже проходить сквозь облака, что делает их лучшими длинами волн для передачи сигналов спутниковой связи.

Хотя наша атмосфера имеет важное значение для защиты жизни на Земле и сохранения жизни на планете, она не очень полезна, когда дело доходит до изучения источников высокоэнергетического излучения в космосе. Инструменты должны быть расположены над поглощающей энергию атмосферой Земли, чтобы «видеть» источники света с более высокой энергией и даже некоторые источники света с меньшей энергией, такие как квазары.

Начало страницы | Далее: Анатомия электромагнитной волны


Цитирование
APA

Национальное управление по аэронавтике и исследованию космического пространства, Управление научных миссий. (2010). Введение в электромагнитный спектр. Получено [укажите дату - например, 10 августа 2016 г.] , с веб-сайта NASA Science: http://science.nasa.gov/ems/01_intro

MLA

Управление научной миссии. «Введение в электромагнитный спектр» NASA Science . 2010. Национальное управление по аэронавтике и исследованию космического пространства. [укажите дату - например, 10 августа 2016 г.] http://science.nasa.gov/ems/01_intro

Упражнение 2-2. Символы, обозначения и диаграммы УПРАЖНЕНИЕ ЦЕЛЬ ОБСУЖДЕНИЯ ОБСУЖДЕНИЕ.Схемы подключения

Рабочий лист EET272, неделя 8

Рабочий лист EET272 Неделя 8 ответьте на вопросы 1–5 в рамках подготовки к обсуждению викторины в понедельник. Завершите остальные вопросы для обсуждения в классе в среду. Вопрос 1 Вопросы Сейчас мы будем

Дополнительная информация

Цепи управления электродвигателем переменного тока

Цепи управления двигателями переменного тока Этот рабочий лист и все связанные файлы находятся под лицензией Creative Commons Attribution License, версия 1.0. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/1.0/,

Дополнительная информация

Рабочий лист EET272, неделя 9

Рабочий лист EET272 Неделя 9 ответьте на вопросы 1–5 в рамках подготовки к обсуждению викторины в понедельник.Завершите остальные вопросы для обсуждения в классе в среду. Вопрос 1 Вопросы AC становятся

Дополнительная информация

Код теста: 8094 / Версия 1

Blueprint Технология электромеханической инженерии PA Test Code: 8094 / Version 1 Copyright 2014. Все права защищены. Общая информация по оценке Технология электромеханического машиностроения PA Blueprint

Дополнительная информация

Создание логических схем реле

Этот образец главы предназначен только для ознакомления.Авторские права Goodheart-Willcox Co., Inc. Все права защищены. Создание логических диаграмм elay Краткое содержание главы 5. Введение 5. Логические диаграммы elay 5.3 ules

Дополнительная информация

Поворотные фазовые преобразователи

ФАКТЫ от Ronk Electrical Industries, Inc. Бюллетень 11981 Поворотные фазовые преобразователи ROTOVERTER Pat. № 3,670,238 ROTO-CON Пат. № 4 158 225 Что такое преобразователи мощности ROTO-CON и ROTOVERTER? ROTO-CON

Дополнительная информация

Основы сигнатурного анализа

Основы сигнатурного анализа Углубленный обзор тестирования при отключении питания с использованием аналогового сигнатурного анализа www. huntron.com 1 www.huntron.com 2 Содержание РАЗДЕЛ 1. ВВЕДЕНИЕ ... 7 НАЗНАЧЕНИЕ ...

Дополнительная информация

3-фазная плата управления 3Ph3 или 3PHE

3-фазная плата управления 3Ph3 или 3PHE 3-фазная плата управления используется для управления автоматическими дверьми или воротами, которые работают от 3-фазных или сильноточных однофазных двигателей в жилых и коммерческих помещениях с интенсивным использованием

Дополнительная информация

Расчет схемы трансформатора

Расчеты схемы трансформатора Эта таблица и все связанные файлы находятся под лицензией Creative Commons Attribution License, версия 1.0. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/1.0/,

. Дополнительная информация

Основы электричества

Основы электричества для холодильного оборудования и систем отопления, вентиляции и кондиционирования воздуха 89688-F0 Номер заказа: 89688-10 Первое издание Уровень редакции: 03/2016 Персоналом Festo Didactic Festo Didactic Ltée / Ltd, Квебек, Канада 2015 Интернет:

Дополнительная информация

УТВЕРЖДЕННЫЙ СТАНДАРТ OPITO

СТАНДАРТ, УТВЕРЖДЕННЫЙ OPITO Схема трансформации морской нефтегазовой отрасли Стандарт обучения электрической программе Содержание этого документа было разработано OPITO. Руководство и советы по этому обучению

Дополнительная информация

Номинальные параметры контактора и пускателя

Номинальные характеристики контакторов и пускателей Контакторы и пускатели двигателей имеют номинальные характеристики в зависимости от размера и типа нагрузки, на которую они рассчитаны. Национальная ассоциация производителей электрооборудования (NEMA) и Международная организация

Дополнительная информация

ЭЛЕКТРОННЫЕ СИСТЕМЫ

ТОРГОВЛЯ ЭЛЕКТРОННЫМИ СИСТЕМАМИ МЕЖДУ ОДНОФАЗНЫМ И ТРЕХФАЗНЫМ ПИТАНИЕМ БЕЛАЯ ДОКУМЕНТ: TW0057 1 Краткое содержание Современные электронные системы довольно часто получают питание от трехфазного источника питания.Хотя

Дополнительная информация

3 ОСНОВНЫЕ ИНСТРУКЦИИ ПО РЕЛЕ

M O D U L E T H R E E 3 ОСНОВНЫЕ ИНСТРУКЦИИ ПО РЕЛЕ Ключевые моменты Итак, вы узнали о компонентах ПЛК MicroLogix 1000, включая ЦП, систему памяти, источник питания и ввод / вывод

Дополнительная информация

Схема подключения

Схема подключения 3 30 Панель реле Обозначена серой зоной. 500 0,0 КОД ЦВЕТА ПРОВОДКИ 00 D / 50,5 / T0a / ws = белый = черный = красный br = bwn gn = зеленый bl = синий gr = серый li = сиреневый ge = желтый bl T 4e /

Дополнительная информация

Цепи трехфазного переменного тока

Цепи трехфазного переменного тока. Этот рабочий лист и все связанные файлы находятся под лицензией Creative Commons Attribution License, версия 1.0. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/1.0/,

Дополнительная информация

ИНДИКАТОР ПОЛОЖЕНИЯ ТОЧЕК PPI4

ИНДИКАТОР ПОЛОЖЕНИЯ ТОЧЕК PPI4 Расширенный PPI с регулируемой яркостью и упрощенным подключением Контролирует кратковременное положительное рабочее напряжение на двигателях точек при их переключении Загорается соответствующий

Дополнительная информация

Что такое регенерация?

Что такое регенерация? Ручное торможение / регенерация Обзор регенерации Редакция 1. 0 Когда ротор асинхронного двигателя вращается медленнее, чем скорость, установленная приложенной частотой, двигатель преобразует

Дополнительная информация

Вопросы по практике GenTech

GenTech Практические вопросы Тест базовой электроники: этот тест оценит ваши знания и способность применять принципы базовой электроники. Этот тест состоит из 90 вопросов из следующих

Дополнительная информация

НАЦИОНАЛЬНЫЙ СЕРТИФИКАТ (ПРОФЕССИОНАЛЬНЫЙ)

НАЦИОНАЛЬНЫЙ СЕРТИФИКАТ (ПРОФЕССИОНАЛЬНЫЙ) ПРЕДМЕТ РУКОВОДСТВА ПРИНЦИПЫ И ПРАКТИКА ЭЛЕКТРОПРИЯТИЯ NQF Уровень 4 Сентябрь 2007 г. ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПЫ И ПРАКТИКА УРОВЕНЬ 4 СОДЕРЖАНИЕ ВВЕДЕНИЕ 1 ПРОДОЛЖИТЕЛЬНОСТЬ И ОБУЧЕНИЕ

Дополнительная информация

Автоматические выключатели серии Sentron

Автоматические выключатели серии Sentron Автоматические выключатели серии Sentron доступны в девяти типоразмерах: ED, FD, JD, LD, LMD, MD, ND, PD и RD. Автоматические выключатели серии Sentron имеют широкий диапазон

Дополнительная информация

Цепи трехфазного переменного тока

Электричество и новая энергия Трехфазные цепи переменного тока Руководство для учащихся 86360-F0 Номер заказа: 86360-00 Уровень редакции: 10/2014 Персоналом Festo Didactic Festo Didactic Ltée / Ltd, Квебек, Канада 2010

Дополнительная информация

стандартные символы схемы сети

символы сетевой схемы stard Онлайн-руководства - отличный способ получить информацию СИМВОЛЫ СТАРТОВОЙ СЕТЕВОЙ ДИАГРАММЫ Эти буклеты, также называемые символами сетевой диаграммы Stard, избавляют от предположений

Дополнительная информация

Глоссарий обыкновенных журавлей Термины:

Глоссарий Common Crane Термины: 26 Регулируемые тормоза: электромеханическое устройство для управления замедлением крана. Балка моста: Подвижная балка, соединенная с концевыми тележками - поддерживает подъемник тележки и груз. Бамперы:

Дополнительная информация

Создание диаграммы Венна - служба поддержки Office

Что ты хочешь сделать?

  1. На вкладке Вставить в группе Иллюстрации щелкните SmartArt .

    Пример группы Иллюстрации на вкладке Вставить в PowerPoint 2013

  2. В галерее Выберите графику SmartArt щелкните Отношения , щелкните макет диаграммы Венна (например, Basic Venn ), а затем нажмите OK .

Добавьте текст к основным кругам

  1. Выберите фигуру в графическом элементе SmartArt.

  2. Выполните одно из следующих действий:

    • В области Текст щелкните на панели [Текст] , а затем введите текст (или выделите маркер и введите текст).

    • Скопируйте текст из другого места или программы, щелкните [Текст] в области текста, а затем вставьте текст.

    • Щелкните кружок в графическом элементе SmartArt и введите текст.

    Примечание: Если вы не видите панель Текст , вы можете открыть ее, щелкнув элемент управления в левой части графического элемента SmartArt.

Добавьте текст к перекрывающимся частям кругов

Вы не можете добавлять текст к перекрывающимся частям диаграммы Венна из области текста.Вместо этого вы можете вставить текстовые поля и расположить их поверх перекрывающихся областей.

В Excel, Outlook и Word:

  1. На вкладке Вставить в группе Текст :

    • В Excel щелкните Текстовое поле .

    • В Outlook щелкните Текстовое поле , а затем щелкните Нарисовать текстовое поле .

    • В Word щелкните Текстовое поле , а затем в нижней части галереи щелкните Нарисовать текстовое поле .

  2. Затем выполните следующие действия:

    • Щелкните и перетащите перекрывающийся круг. Нарисуйте текстовое поле нужного размера.

    • Чтобы добавить текст, щелкните внутри поля и введите.

    • Чтобы изменить цвет фона с белого на цвет перекрывающегося круга, щелкните правой кнопкой мыши текстовое поле и выберите Формат фигуры .

    • На панели Формат фигуры в разделе Заливка выберите Без заливки .

    • Чтобы удалить строки вокруг текстового поля, при этом текстовое поле все еще выделено, щелкните Строка на панели Формат фигуры , а затем выберите Без строки .

      Примечания:

      • Чтобы разместить текстовое поле, щелкните его, а затем, когда указатель станет перечеркнутым стрелками ( ), перетащите текстовое поле в нужное место.

      • Чтобы отформатировать текст в текстовом поле, выделите текст, а затем используйте параметры форматирования в группе Font на вкладке Home .

В PowerPoint:

  1. На вкладке Вставка в группе Текст щелкните Текстовое поле .

  2. Щелкните и перетащите перекрывающийся круг. Нарисуйте текстовое поле нужного размера.

  3. Чтобы добавить текст, щелкните внутри поля и введите.

  1. Щелкните существующий круг, ближайший к тому месту, где вы хотите добавить новый круг.

  2. В разделе Инструменты SmartArt на вкладке Дизайн в группе Создать рисунок щелкните стрелку рядом с полем Добавить фигуру .

    Если вы не видите вкладки SmartArt Tools или Design , убедитесь, что вы выбрали графический элемент SmartArt. Вам может потребоваться дважды щелкнуть графический элемент SmartArt, чтобы открыть вкладку Design .

  3. Выполните одно из следующих действий:

    • Чтобы вставить круг после выбранного круга, который будет перекрывать выбранный круг, нажмите Добавить форму после .

    • Чтобы вставить круг перед выбранным кругом, который будет перекрывать выбранный круг, щелкните Добавить форму до .

Примечания:

  • Если вы хотите добавить круг на диаграмму Венна, поэкспериментируйте с добавлением формы до или после выбранного круга, чтобы получить желаемое место для нового круга.

  • Чтобы добавить круг из области «Текст», щелкните существующий круг, переместите указатель до или после текста, куда вы хотите добавить круг, а затем нажмите Enter.

  • Чтобы удалить круг из диаграммы Венна, щелкните круг, который нужно удалить, и нажмите «Удалить».

  • Чтобы переместить круг, щелкните круг и перетащите его на новое место.

  • Чтобы перемещать круг очень маленькими шагами, удерживайте нажатой клавишу CTRL при нажатии клавиш со стрелками на клавиатуре.

  1. Щелкните правой кнопкой мыши диаграмму Венна, которую вы хотите изменить

  2. Выберите вариант макета в группе Макеты на вкладке Дизайн в разделе Инструменты SmartArt .Когда вы указываете на вариант макета, графический элемент SmartArt изменяется, чтобы вы могли предварительно просмотреть, как он будет выглядеть с этим макетом. Выберите нужный макет.

    • Чтобы отобразить перекрывающиеся отношения в последовательности, щелкните Linear Venn .

    • Чтобы показать перекрывающиеся отношения с акцентом на рост или градацию, щелкните Stacked Venn .

    • Чтобы показать перекрывающиеся отношения и взаимосвязь с центральной идеей, щелкните Radial Venn .

Чтобы быстро добавить дизайнерский вид и отполировать графику SmartArt, вы можете изменить цвета диаграммы Венна.Вы также можете добавлять эффекты, такие как свечение, размытые края или трехмерные эффекты.

Вы можете применять цветовые комбинации, полученные из цветов темы, к кругам в графическом элементе SmartArt.

Щелкните графический элемент SmartArt, цвет которого вы хотите изменить.

  • В разделе Инструменты SmartArt на вкладке Дизайн в группе Стили SmartArt щелкните Изменить цвета .

    Если вы не видите вкладки SmartArt Tools или Design , убедитесь, что вы выбрали графический элемент SmartArt.

Совет: При наведении указателя мыши на миниатюру можно увидеть, как цвета влияют на графический элемент SmartArt.

Изменение цвета или стиля линии границы круга

  1. В графическом элементе SmartArt щелкните правой кнопкой мыши границу круга, который нужно изменить, а затем выберите Форматировать фигуру .

  2. На панели Формат фигуры при необходимости щелкните стрелку рядом с строкой , чтобы открыть все параметры, а затем выполните одно из следующих действий:

    • Чтобы изменить цвет границы круга, нажмите Цвет , а затем щелкните нужный цвет.

    • Чтобы изменить стиль линии границы круга, выберите нужные стили линий, например Прозрачность , Ширина или Тип тире .

Измените цвет фона круга на диаграмме Венна

Щелкните графический элемент SmartArt, который нужно изменить.

  1. Щелкните правой кнопкой мыши границу круга и выберите Форматировать фигуру .

  2. На панели Формат фигуры в разделе Заливка щелкните Сплошная заливка .

  3. Нажмите Цвет , а затем щелкните нужный цвет.

    • Чтобы изменить цвет фона на цвет, который не входит в цвета темы, щелкните Дополнительные цвета , а затем либо щелкните нужный цвет на вкладке Standard , либо смешайте свой собственный цвет на вкладке Custom .Пользовательские цвета и цвета на вкладке Standard не обновляются, если вы позже измените тему документа.

    • Чтобы увеличить прозрачность фигур на схеме, переместите ползунок Прозрачность или введите число в поле рядом с ползунком. Вы можете изменить процент прозрачности от 0% (полная непрозрачность, настройка по умолчанию) до 100% (полная прозрачность).

Стиль SmartArt - это комбинация различных эффектов, таких как стиль линии, скос или трехмерное вращение, которые можно применить к кругам в графическом элементе SmartArt для создания уникального внешнего вида.

Щелкните графический элемент SmartArt, который нужно изменить.

  • В разделе Инструменты SmartArt на вкладке Дизайн в группе Стили SmartArt щелкните нужный стиль SmartArt.

    Чтобы просмотреть другие стили SmartArt, нажмите кнопку Дополнительно .

Примечание. При наведении указателя мыши на миниатюру можно увидеть, как стиль SmartArt влияет на графический элемент SmartArt.

Совет: Если вы используете PowerPoint 2013 или PowerPoint 2016, вы можете анимировать диаграмму Венна, чтобы выделить каждый кружок. Для получения дополнительной информации см. Анимация графического элемента SmartArt.

См. Также

Выберите графический элемент SmartArt

Узнать больше о графике SmartArt

Добавить фигуры

Что ты хочешь сделать?

  1. На вкладке Вставить в группе Иллюстрации щелкните SmartArt .

  2. В галерее Выберите графику SmartArt щелкните Отношения , щелкните макет диаграммы Венна (например, Basic Venn ), а затем нажмите OK .

Добавьте текст к основным кругам

  1. Выберите графический элемент SmartArt.

  2. В разделе Инструменты SmartArt на вкладке Design в группе Create Graphic щелкните Text Pane .

    Если вы не видите SmartArt Tools или Design , убедитесь, что вы выбрали графический элемент SmartArt. Вам может потребоваться дважды щелкнуть графический элемент SmartArt, чтобы открыть вкладку Design .

  3. Выполните одно из следующих действий:

  4. Щелкните [Текст] в области «Текст» и введите текст.

  5. Скопируйте текст из другого места или программы, щелкните [Текст] в области текста, а затем вставьте текст.

  6. Щелкните кружок в графическом элементе SmartArt и введите текст.

  7. В области «Текст» под заголовком Введите текст здесь, выберите маркер и введите текст.

Примечание. Панель текста также можно открыть, щелкнув элемент управления.

Добавьте текст к перекрывающимся частям кругов

Вы не можете добавлять текст к перекрывающимся частям диаграммы Венна из области текста. Вместо этого вы можете вставить текстовые поля и расположить их поверх перекрывающихся областей.

Чтобы вставить текстовое поле, сделайте следующее:

  1. На вкладке Вставка в группе Текст щелкните Текстовое поле .

  2. Перетащите, чтобы нарисовать текстовое поле.

  3. Выделите текстовое поле и введите текст.

  4. Поместите текстовое поле в область перекрытия кругов.

  1. Щелкните графический элемент SmartArt, к которому вы хотите добавить еще один круг.

  2. Щелкните существующий круг, ближайший к тому месту, где вы хотите добавить новый круг.

  3. В разделе Инструменты SmartArt на вкладке Дизайн в группе Создать рисунок щелкните стрелку рядом с полем Добавить фигуру .

    Если вы не видите вкладки SmartArt Tools или Design , убедитесь, что вы выбрали графический элемент SmartArt. Вам может потребоваться дважды щелкнуть графический элемент SmartArt, чтобы открыть вкладку Design .

  4. Выполните одно из следующих действий:

    • Чтобы вставить круг после выбранного круга, который будет перекрывать выбранный круг, нажмите Добавить форму после .

    • Чтобы вставить круг перед выбранным кругом, который будет перекрывать выбранный круг, щелкните Добавить форму до .

  • Если вы хотите добавить круг на диаграмму Венна, поэкспериментируйте с добавлением формы до или после выбранного круга, чтобы получить желаемое место для нового круга.

  • Чтобы добавить круг из области «Текст», щелкните существующий круг, переместите указатель до или после текста, куда вы хотите добавить круг, а затем нажмите клавишу ВВОД.

  • Чтобы удалить круг из диаграммы Венна, щелкните круг, который нужно удалить, а затем нажмите клавишу DELETE.

  • Чтобы переместить круг, щелкните круг и перетащите его на новое место.

  • Чтобы перемещать круг очень маленькими шагами, удерживайте нажатой клавишу CTRL при нажатии клавиш со стрелками на клавиатуре.

  1. Щелкните правой кнопкой мыши диаграмму Венна, которую вы хотите изменить, а затем щелкните Изменить макет .

  2. В диалоговом окне Выберите графику SmartArt щелкните Relationship на левой панели и на правой панели выполните одно из следующих действий:

    • Чтобы отобразить перекрывающиеся отношения в последовательности, щелкните Linear Venn .

    • Чтобы показать перекрывающиеся отношения с акцентом на рост или градацию, щелкните Stacked Venn .

    • Чтобы показать перекрывающиеся отношения и взаимосвязь с центральной идеей, щелкните Radial Venn .

Примечание. Вы также можете изменить макет графического элемента SmartArt, щелкнув параметр макета в группе Макеты на вкладке Дизайн в разделе Инструменты SmartArt . Когда вы указываете на вариант макета, графический элемент SmartArt изменяется, чтобы вы могли предварительно просмотреть, как он будет выглядеть с этим макетом.

Чтобы быстро добавить дизайнерский вид и отполировать графику SmartArt, вы можете изменить цвета диаграммы Венна.Вы также можете добавлять эффекты, такие как свечение, размытые края или трехмерные эффекты.

Вы можете применять цветовые комбинации, полученные из цветов темы, к кругам в графическом элементе SmartArt.

Щелкните графический элемент SmartArt, цвет которого вы хотите изменить.

  1. В разделе Инструменты SmartArt на вкладке Дизайн в группе Стили SmartArt щелкните Изменить цвета .

    Если вы не видите вкладки SmartArt Tools или Design , убедитесь, что вы выбрали графический элемент SmartArt.

Совет: При наведении указателя мыши на миниатюру можно увидеть, как цвета влияют на графический элемент SmartArt.

Изменение цвета или стиля линии границы круга

  1. В графическом элементе SmartArt щелкните правой кнопкой мыши границу круга, который нужно изменить, а затем выберите Форматировать фигуру .

  2. В диалоговом окне Формат фигуры выполните одно из следующих действий:

    • Чтобы изменить цвет границы круга, щелкните Цвет линии на левой панели, на панели Цвет линии щелкните Цвет , а затем щелкните нужный цвет.

    • Чтобы изменить стиль линии границы круга, нажмите Стиль линии на левой панели в области Стиль линии , а затем выберите нужные стили линий.

Измените цвет фона круга на диаграмме Венна

Щелкните графический элемент SmartArt, который нужно изменить.

  1. Щелкните правой кнопкой мыши границу круга и выберите Форматировать фигуру .

  2. В диалоговом окне Формат фигуры на левой панели щелкните Заливка , а затем на панели Заливка щелкните Сплошная заливка .

  3. Нажмите Цвет , а затем щелкните нужный цвет.

    • Чтобы изменить цвет фона на цвет, который не входит в цвета темы, щелкните Дополнительные цвета , а затем либо щелкните нужный цвет на вкладке Standard , либо смешайте свой собственный цвет на вкладке Custom . Пользовательские цвета и цвета на вкладке Standard не обновляются, если вы позже измените тему документа.

    • Чтобы увеличить прозрачность фигур на схеме, переместите ползунок Прозрачность или введите число в поле рядом с ползунком. Вы можете изменить процент прозрачности от 0% (полная непрозрачность, настройка по умолчанию) до 100% (полная прозрачность).

Стиль SmartArt - это комбинация различных эффектов, таких как стиль линии, скос или трехмерное вращение, которые можно применить к кругам в графическом элементе SmartArt для создания уникального внешнего вида.

Щелкните графический элемент SmartArt, который нужно изменить.

  1. В разделе Инструменты SmartArt на вкладке Дизайн в группе Стили SmartArt щелкните нужный стиль SmartArt.

    Чтобы просмотреть другие стили SmartArt, нажмите кнопку Дополнительно .

Если вы используете PowerPoint 2010, вы можете анимировать диаграмму Венна, чтобы выделить каждый кружок.Дополнительные сведения об анимации графического элемента SmartArt см. В разделе Анимация графического элемента SmartArt.

  1. Щелкните диаграмму Венна, которую нужно анимировать.

  2. На вкладке Animations в группе Animation нажмите кнопку More , а затем щелкните нужную анимацию.

  3. Чтобы каждый круг на диаграмме Венна вводился последовательно, на вкладке Анимации в группе Анимация щелкните Параметры эффектов , а затем щелкните Один за другим .

Примечание. Если вы копируете диаграмму Венна, к которой применена анимация, на другой слайд, анимация также копируется.

См. Также

Выберите графический элемент SmartArt

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
