Поддержка Android в USB для качества звука

В этой статье рассматривается поддержка Android цифрового звука USB и связанных с ним протоколов USB для качества звука.

Целевая аудитория этой статьи — производители устройств Android, производители SoC, поставщики аудиоустройств USB, продвинутые разработчики аудиоприложений и другие, которые хотят получить детальное представление о цифровых аудиоустройствах USB на Android.

Левчук Александр Николаевич©

Конечные пользователи устройств должны ознакомиться со статьей « Запись и воспроизведение звука с использованием режима USB-хоста» в Справочном центре. Хотя эта статья не ориентирована на конечных пользователей, некоторые потребители аудиофилы могут найти интересующую их информацию.

USB

Universal Serial Bus (USB) неофициально описано в статье Википедии о USB , и формально определяется по стандартам , опубликованных USB Forum, Inc. Для удобства мы суммируем основные понятия USB здесь, но стандарты являются авторитетным справочником.

Основные понятия и терминология

USB — это шина с одним инициатором операций передачи данных, называемая хостом. Хост связывается с периферией через шину.

Примечание. Термины « устройство» и « аксессуар» являются общими синонимами для периферийных устройств . Здесь мы избегаем этих терминов, поскольку их можно спутать с устройством Android или с концепцией Android, называемой вспомогательным режимом.

Furutech GT2 USB + ЦАП R2R11

Важной ролью хоста является перечисление: процесс определения того, какие периферийные устройства подключены к шине, и запрос их свойств, выраженных через дескрипторы.

Периферийным устройством может быть один физический объект, но на самом деле реализуется несколько логических функций. Например, периферийное устройство веб-камеры может иметь как функцию камеры, так и функцию микрофона.

Каждая периферийная функция имеет интерфейс, который определяет протокол для связи с этой функцией.

виброколонка + смартфон

Хост взаимодействует с периферийным по телефону к конечной точке, источник данных обеспечивается одной из периферических функций.

Существует два вида каналов: сообщение и поток. Канал сообщений используется для двунаправленного контроля и статуса. Поток потока используется для однонаправленной передачи данных.

Хост инициирует все передачи данных, поэтому термины ввода и вывода выражены относительно хоста. Операция ввода передает данные с периферии на хост, а операция вывода передает данные с хоста на периферию.

Существует три основных режима передачи данных: прерывание , объемный и изохронный . Изохронный режим будет обсуждаться далее в контексте аудио.

сетевые-блоки-ЗМ

Периферийное устройство может иметь терминалы, которые подключаются к внешнему миру, за пределами самого периферийного устройства. Таким образом, периферийное устройство служит для трансляции между протоколом USB и сигналами «реального мира». Терминалы являются логическими объектами функции.

Android USB режимы

Режим разработки

Режим разработки присутствует с момента первого выпуска Android. Устройство Android отображается в качестве периферийного устройства USB на главном ПК, работающем под управлением настольной операционной системы, такой как Linux, Mac OS X или Windows.

Единственной видимой периферийной функцией является либо Android fastboot, либо Android Debug Bridge (adb) . Протоколы fastboot и adb размещаются в режиме массовой передачи данных через USB.

Режим хоста

Режим хоста представлен в Android 3.1 (уровень API 12).

Поскольку устройство Android должно выступать в качестве хоста, а большинство устройств Android имеет разъем micro-USB, который не разрешает прямую работу хоста, обычно требуется адаптер OTG, такой как это:

OTG кабель

Рисунок 1. Адаптер (OTG)

usb-dac-otg-cable

Устройство Android может не обеспечивать достаточную мощность для работы определенного периферийного устройства, в зависимости от того, сколько энергии требуется периферийному устройству и сколько устройство Android может обеспечить. Даже при наличии достаточного питания заряд батареи устройства Android может быть значительно сокращен.

Для этих ситуаций используйте концентратор с питанием.

DAC_OTG_cable

Чем меньше длина провода OTG — USB — тем лучше!

Кстати, из за более длинных usb проводов в 50% цап на смартфоне не был доступен, т. е. терялась связь с ним. Подключение внешнего ЦАП к смартфону (андройд) происходит безболезненно и весьма быстро (если у вас конечно не совсем старый смартфон).

Подсоединяете данный комплект проводов в USB разъем на ЦАП, а второй конец кабеля в разъём OTG в смартфон. И всё!

Важно! При первом подсоединении ЦАП + смартфон, необходимоподождать 1-2 мин, для того чтобы ЦАП свои драйвера установил автоматически. А затем уже включать программный аудио-плеер.

Режим аксессуаров

Режим аксессуаров был представлен в Android 3.1 (уровень API 12) и перенесен на Android 2.3.4. В этом режиме устройство Android работает как периферийное устройство USB под управлением другого устройства, например док-станции, которая служит хостом. Разница между режимом разработки и дополнительным режимом заключается в том, что хосту видны дополнительные функции USB, помимо adb.

Устройство Android начинает работу в режиме разработки, а затем переходит в режим аксессуаров через процесс повторного согласования.



Режим аксессуаров был расширен за счет дополнительных функций в Android 4.1, в частности, аудио, описанного ниже.

usb-dac-otg
  • USB аудио
  • USB классы

Каждая периферийная функция имеет связанный документ класса устройства, который определяет стандартный протокол для этой функции. Это позволяет хостам и периферийным функциям, совместимым с классом, взаимодействовать без подробного знания работы друг друга. Соответствие классу имеет решающее значение, если хост и периферийные устройства предоставляются разными объектами.

Термин « без драйвера» является общим синонимом класса «совместимый» , указывая на то, что можно использовать стандартные функции такого периферийного устройства, не требуя установки драйвера для конкретной операционной системы. Можно предположить, что периферийное устройство, объявленное как «драйвер не нужен» для основных настольных операционных систем, будет совместимым с классом, хотя могут быть исключения.

USB аудио класс

Здесь мы касаемся только периферийных устройств, которые реализуют аудиофункции и, следовательно, придерживаются класса аудиоустройств. Существует две редакции спецификации звукового класса USB: класс 1 (UAC1) и 2 (UAC2).

подключение виброколонки к смартфону

Сравнение с другими классами

USB включает в себя множество других классов устройств, некоторые из которых могут быть перепутаны с классом аудио. Класс запоминающего устройства (MSC) используется для секторально-ориентированного доступа к мультимедиа, а протокол передачи мультимедиа (MTP) — для полного доступа к файлам мультимедиа. И MSC, и MTP могут использоваться для передачи аудиофайлов, но только потоковый класс USB подходит для потоковой передачи в реальном времени.

Аудио терминалы

Терминалы аудиоустройства обычно являются аналоговыми. Аналоговый сигнал, представленный на входном терминале периферийного устройства, преобразуется в цифровой с помощью аналого-цифрового преобразователя (АЦП) и передается по протоколу USB для использования хостом.

АЦП является источником данных для хоста. Аналогично, хост отправляет цифровой аудиосигнал по протоколу USB на периферийное устройство, где цифроаналоговый преобразователь (ЦАП) преобразует и подает на аналоговый выходной терминал. ЦАП является приемником для хоста.

Каналы

Периферийное устройство с аудио функцией может включать в себя терминал источника, терминал приемника или оба. Каждое направление может иметь один канал ( моно ), два канала ( стерео ) или более. Периферийные устройства с более чем двумя каналами называются многоканальными. Обычно стереопоток интерпретируется как состоящий из левого и правого каналов, а посредством расширения — многоканальный поток как имеющий пространственные местоположения, соответствующие каждому каналу. Тем не менее, это также вполне уместно (особенно для USB-аудио больше, чем HDMI) не назначать какой-либо конкретный стандартный пространственный смысл каждому каналу.

В этом случае, это зависит от приложения и пользователя, чтобы определить, как используется каждый канал. Например, четырехканальный входной поток USB может иметь первые три канала, подключенные к различным микрофонам в комнате, и последний канал, принимающий вход от AM-радио.

Режим изохронной передачи

Аудио USB использует режим изохронной передачи для своих характеристик в реальном времени, за счет восстановления после ошибок. В изохронном режиме пропускная способность гарантируется, и ошибки передачи данных обнаруживаются с помощью циклического контроля избыточности (CRC). Но в случае ошибки нет подтверждения или повторной передачи пакета.

ламповый усилитель 6н23п

Изохронные передачи происходят каждый период начала (SOF). Период SOF составляет одну миллисекунду для полной скорости и 125 микросекунд для высокой скорости. Каждый высокоскоростной кадр несет до 1023 байтов полезной нагрузки, а высокоскоростной кадр — до 1024 байтов. Собирая их вместе, мы вычисляем максимальную скорость передачи как 1 023 000 или 8 192 000 байт в секунду.

Это устанавливает теоретический верхний предел для комбинированной частоты дискретизации звука, количества каналов и глубины в битах. Практический предел ниже.

В изохронном режиме есть три подрежима:

  • адаптивный
  • Асинхронный
  • синхронный

В адаптивном подрежиме периферийный приемник или источник адаптируется к потенциально изменяющейся частоте дискретизации хоста.

виброакустика портативная +смартфон

В подрежиме асинхронного (также называемого неявной обратной связью) приемник или источник определяет частоту выборки, а хост приспосабливается. Основным теоретическим преимуществом асинхронного подрежима является то, что тактовая частота источника или приемника USB физически и электрически ближе к тактовой частоте, которая управляет ЦАП или АЦП, и может даже быть такой же или полученной из нее. Эта близость означает, что асинхронный подрежим должен быть менее восприимчивым к дрожанию тактового сигнала. Кроме того, часы, используемые ЦАП или АЦП, могут быть рассчитаны на более высокую точность и меньший дрейф, чем тактовые импульсы хоста.

ЦАП ESS-902 ЗМ и ЦАП ЗМ РСМ 500

В синхронном подрежиме фиксированное количество байтов передается каждый период SOF. Частота дискретизации звука эффективно выводится из часов USB. Синхронный подрежим обычно не используется со звуком, потому что как хост, так и периферийные устройства зависят от часов USB.

В таблице ниже приведены изохронные подрежимы:

  •  Суб-режим Количество байтов
  • на пакет Частота дискретизации
  • определяется Используется для аудио
  • адаптивный переменная хозяин да
  • асинхронный переменная периферический да
  • синхронный фиксированный USB

На практике подрежим, конечно, имеет значение, но следует учитывать и другие факторы.

  • Поддержка Android для аудио класса USB
  • Режим разработки
  • Аудио через USB не поддерживается в режиме разработки.
  •  Режим хоста

Android 5.0 (уровень API 21) и выше поддерживает ряд функций USB audio class 1 (UAC1):

  • Android-устройство должно выступать в качестве хоста
  • Аудиоформат должен быть PCM (интерфейс типа I)
  • Глубина в битах должна составлять 16, 24 или 32 бита, где 24 бита полезных аудиоданных выровнены по левому краю в старших значащих битах 32-битного слова.
  • Частота дискретизации должна быть 48, 44,1, 32, 24, 22,05, 16, 12, 11,025 или 8 кГц.
  • Количество каналов должно быть 1 (моно) или 2 (стерео)
цап для смартфона китайский

Изучение исходного кода платформы Android может показывать дополнительный код сверх минимума, необходимого для поддержки этих функций. Но этот код не был проверен, поэтому более продвинутые функции еще не заявлены.

Режим аксессуаров

В Android 4.1 (уровень API 16) добавлена ограниченная поддержка воспроизведения звука на хосте. Находясь в дополнительном режиме, Android автоматически направляет свой аудиовыход на USB. То есть устройство Android служит источником данных для хоста, например док-станции.

Аудио в режиме аксессуаров имеет следующие особенности:

Устройство Android должно управляться хорошо осведомленным хостом, который может сначала перевести устройство Android из режима разработки в режим аксессуаров, а затем хост должен передать аудиоданные с соответствующей конечной точки. Таким образом, устройство Android не выглядит «без водителя» для хоста.

  • Направление должно быть введено относительно хоста
  • Аудиоформат должен быть 16-битным PCM
  • Частота дискретизации должна составлять 44,1 кГц
  • Количество каналов должно быть 2 (стерео)

Аудио в режиме аксессуаров не получил широкого распространения и в настоящее время не рекомендуется для новых разработок.

Применение цифрового звука в USB

Как видно из названия, цифровой аудиосигнал USB представлен потоком цифровых данных, а не аналоговым сигналом, используемым общим разъемом мини- гарнитуры TRS . В конце концов, любой цифровой сигнал должен быть преобразован в аналоговый, прежде чем его можно будет услышать. Есть компромиссы в выборе места для размещения этой конверсии.

Сказка о двух ЦАП

На приведенном ниже примере диаграммы мы сравниваем два проекта. Сначала у нас есть мобильное устройство с процессором приложений (AP), встроенным ЦАП, усилителем и аналоговым разъемом TRS, подключенным к наушникам. Мы также рассматриваем мобильное устройство с USB, подключенным к внешнему USB ЦАП и усилителю, также с наушниками.

ЦАПы сравнение

Рисунок. Сравнение двух ЦАП

Какой ЦАП лучше? Ответ зависит от ваших потребностей. У каждого есть свои преимущества и недостатки.

Примечание. Это искусственное сравнение, поскольку для реального устройства Android, вероятно, будут доступны обе опции.

Furutech GT2 USB подключение

Первая конструкция A является более простой, менее дорогой, потребляет меньше энергии и будет более надежной конструкцией, предполагающей в равной степени надежные компоненты. Однако обычно есть компромиссы между качеством звука и другими требованиями. Например, если это устройство массового рынка, оно может быть разработано с учетом потребностей обычного потребителя, а не аудиофилов.

Во втором исполнении внешнее аудиоустройство C может быть спроектировано для более высокого качества звука и большей выходной мощности, не влияя на стоимость базового устройства Android массового рынка B. Да, это более дорогой вариант, но стоимость поглощается только те, кто этого хочет.

ЦАП на АК 2х4497 спрашивайте у меня в ВК

Мобильные устройства печально известны наличием печатных плат высокой плотности, что может привести к большим возможностям перекрестных помех, которые ухудшают соседние аналоговые сигналы. Цифровая связь менее восприимчива к шуму , поэтому перемещение ЦАП с устройства Android A на внешнюю печатную плату C позволяет физически и электрически изолировать последние аналоговые каскады от плотной и шумной печатной платы, что приводит к повышению качества звука.

С другой стороны, второй более сложен, и с добавленной сложностью появляется больше возможностей для неудач. Существует также дополнительная задержка от контроллеров USB.

Применения в режиме хост

Типичные аудиоприложения в режиме хоста USB:

  • прослушивание музыки
  • телефония
  • обмен мгновенными сообщениями и голосовой чат
  • запись

Для всех этих приложений Android обнаруживает совместимое цифровое аудиоустройство USB и автоматически маршрутизирует воспроизведение и захват аудио в соответствии с правилами звуковой политики. Стерео контент воспроизводится на первых двух каналах периферийного устройства.

Нет никаких API, специфичных для цифрового аудио USB. Для расширенного использования автоматическая маршрутизация может создавать помехи приложениям, поддерживающим USB. Для таких приложений отключите автоматическую маршрутизацию с помощью соответствующего элемента управления в разделе «Медиа» в разделе « Настройки» / «Параметры разработчика» .

Отладка в режиме хоста

В режиме хоста USB отладка adb через USB недоступна. Смотрите раздел Беспроводное использование в Android Debug Bridge как альтернативу.

Реализация USB звука

Рекомендации для производителей аудио периферийных устройств

Чтобы взаимодействовать с устройствами Android, поставщики аудиоустройств должны:

быть для соответствия аудио класса; в настоящее время Android ориентирован на класс 1, но разумно планировать на класс 2

  • избежать лагов,
  • тест на совместимость с эталонными и популярными устройствами Android.
  • четко документировать поддерживаемые функции, соответствие класса аудио, требования к питанию и т. д., чтобы потребители могли принимать обоснованные решения

Рекомендации для производителей устройств Android и поставщиков SoC

Чтобы поддерживать цифровое аудио через USB, производители устройств и производители SoC должны:

  • разработка аппаратного обеспечения для поддержки режима USB-хоста
  • включить общую поддержку USB-хоста на уровне структуры через android.hardware.usb.host.xml
  • включить все необходимые функции ядра: режим USB-хоста, USB-аудио, режим изохронной передачи;
  • быть в курсе последних выпусков и исправлений ядра; несмотря на благородную цель соответствия класса, существуют устаревшие аудиоустройства с причудами , и последние ядра имеют обходные пути для таких причуд
  • включить политику аудио USB, как описано ниже
  • добавить audio.usb.default в PRODUCT_PACKAGES в device.mk
  • тест на совместимость с обычными аудиоустройствами USB

Как включить аудио USB на смартфоне

Чтобы включить аудио через USB в телефоне, добавьте запись в файл конфигурации аудио политики. Обычно это находится здесь:

device/oem/codename/audio_policy.conf

Компонент pathname «oem» должен быть заменен именем OEM-производителя, который производит устройство Android, а «codename» должен быть заменен кодовым именем устройства.

Furutech GT2 USB кабель

Пример записи показан здесь:

audio_hw_modules {

usb {

outputs {

usb_accessory {

sampling_rates 44100

channel_masks AUDIO_CHANNEL_OUT_STEREO

formats AUDIO_FORMAT_PCM_16_BIT

devices AUDIO_DEVICE_OUT_USB_ACCESSORY

}

usb_device {

sampling_rates dynamic

channel_masks dynamic

formats dynamic

devices AUDIO_DEVICE_OUT_USB_DEVICE

}

}

inputs {

usb_device {

sampling_rates dynamic

channel_masks AUDIO_CHANNEL_IN_STEREO

formats AUDIO_FORMAT_PCM_16_BIT

devices AUDIO_DEVICE_IN_USB_DEVICE

}

}

}

}

Исходный код

Реализация аппаратного абстракционного слоя (HAL) для аудио через USB находится здесь:

аппаратное обеспечение / libhardware / модули / usbaudio /

Аудио HAL USB сильно зависит от tinyalsa , описанного в терминологии аудио . Хотя USB-аудио зависит от изохронной передачи, это абстрагируется от реализации ALSA. Таким образом, USB audio HAL и tinyalsa не должны заниматься этой частью протокола USB.

Supra LoRad MD06-EU Сетевой блок питания

Но теперь поговорим о минусах!!!

Не стоит возлагать большие надежды на высококачественный звук такого комплекта Цап и телефон. Ведь здесь полно ужасных минусов, которые изведут мелкими своими нервозностями:
1. Неудобства связки ЦАП и смартфон, т.к. такую кучу аппаратов + ворох проводов хорошо таскать и слушать в дальних поездках в автобусе, разложив их а вот на короткие поездки в метро, велосипед и прочее ну никак не подойдут.
2. Звучание чуть лучше, чем у смартфонов. Подобные цапы-свистки не блещут высоким качеством звук, но уступают дешевым плеерам с цап + оу. Тут я не особо буду сдаваться в подробности, но советую просто взглянуть на «внутрянку» подобных Цап. Ведь качественный звук в большинстве своём это комплектуха, а не только цап-чип.

ЦАП или плеер

3. Не более чем начальный уровень. Звук этих цап-свистков — это начальный уровень, впрочем, плееры портативные тоже не блещут хаендом, ведь нормальную хаендовую комплектуху туда не впихнешь.
4. Усилитель для наушников простейший. Обычно в таких (в основном китайских с Алиэкспресс) ЦАП — свистков ставят простейший ОУ, в 80% это копеечные по стоимости 5532. И не думайте что ваши дорогие наушники раскроются на все 100%, нет конечно эти устройства лишь для дешёвых наушников или для дешевой стационарной техники.

Удачного прослушивания в высоком качестве!!!

старый CD-плеер или ЦАП
Я надеюсь, что эта статья «Поддержка Android в USB для качества звука» немного помогла. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам. Не бойтесь меня и добавляйтесь в ВК, Ютуб
Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.
Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D) Подписывайтесь, комментируйте, делитесь в соц. сетях. Желаю удачи в поиске своего звука!
На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.
Вам нужен хороший фонокорректор, новый ламповый усилитель или отличный ЦАП, плеер, наушники, АС или другую звуковую технику, (усилитель, ресивер и т.д.) то пишите в ВК, помогу выгодно и с гарантией  приобрести хорошую звуковую технику…
Если вы являетесь производителем, рекламодателем, импортером, дистрибьютором или агентом в области качественного воспроизведения звука и хотели бы связаться с нами, пожалуйста, пишите в  ВК  или ОК или ИНСТА  или по эл. почте[email protected]

Hi-Fi практика. SPDIF vs USB Audio

Каждый уважающий себя меломан, строящий аудиосистему на базе ПК с применением внешнего ЦАП, вынужден сам себе ответить на, казалось бы, малозначительный, но основополагающий на практике вопрос. USB- или SPDIF-подключение? Давайте же попытаемся расставить все точки над «i» раз и навсегда!

Это дивное, фантастичное для того времени детище научного прогресса 1980-х годов, SPDIF, до сих пор остается актуальным. Будучи изначально профессиональным стандартом коммутации в студиях цифровой звукозаписи, оно получил путевку в жизнь и в рамках домашних систем. Так в чем же секрет этой «оптики»?

Правда в том, что никакого секрета здесь нет. Все мы знаем, что передача данных со скоростью света практически исключает возможность прямой конкуренции. Такой стандарт позволяет практически полностью исключить из обработки цифрового сигнала такое нежелательное явление, как джиттер. Джиттер возникает в том случае, если между источником цифрового сигнала и его приемником есть даже минимальная рассинхронизация по частоте. То есть если источник выдает сигнал с большей частотой, чем его способен принять и обработать приемник, то на стороне последнего возникает джиттер и, соответственно, необходимость передискретизации сигнала для того, чтобы его можно было обработать. SPDIF начисто лишен такого недостатка. Ведь у него частоту семплирования устанавливает источник. Приемник же способен обработать сигнал практически с любой доступной источнику частотой. Потому современные ЦАП, подключаемые по SPDIF, способны без понижающей передискретизации обработать цифровой аудиосигнал даже с характеристиками 24/192.

Пример эталонной передачи сигнала по «оптике»

Похвастаться этим формат USB Audio v.1  не может. Увы, но устройства-приемники, работающие с таким стандартом, не способны зачастую обрабатывать сигнал с характеристиками выше 16/48. И пусть в документации к стандарту значится 24/96, но на практике даже операционная система Windows принудительно (!) понижает значения для исходящего сигнала до 16/48 в случае подключения к ПК аудиоустройства, созданного на основе этого протокола. Все дело в том, что протокол, разработанный и сертифицированный в 1998 году, является исключительно синхронным. Что это значит? На практике это означает то, что перед началом передачи цифрового сигнала источник и приемник «договариваются» между собой о том, с какой частотой эта передача будет происходить. Эта частота остается неизменной на протяжении всей передачи. То есть за один и тот же промежуток времени из-за принудительной «уравняловки» частоты может быть передан абсолютно разный объем данных. С обработкой какого-то объема приемник может справиться без проблем, но уже в следующую милисекунду новый, превышающий предыдущий, объем данных может заставить его очень сильно «напрячься». А это приводит к неизбежной потере части деталей звуковой дорожки, к искажениям и прочим нежелательным последствиям. То есть о Hi-Fi говорить уже не приходится.

Тот же сигнал в исполнении USB Audio 1.0. Печальное зрелище

Ситуацию призван был исправить USB Audio v.2. Он уже располагает асинхронным режимом работы, что само по себе практически полностью исключает джиттер. Введенный в 2009 году стандарт, правда, требует для своей успешной работы USB 2.0 или 3.0. И, разумеется, несовместим с выпущенными ранее ЦАП. Однако качественный звук требует жертв :). Фактически достоверность передаваемого по USB Audio 2. 0 сигнала не уступает таковой у SPDIF/Toslink. Таким образом, ЦАП-ы и внешние звуковые карты, выпущенные после 2009 года и поддерживающие USB Audio 2.0 как аппаратно, так и на уровне драйверов, способны обеспечить качество звука, не отличимое от «оптики». Справедливости ради нужно отметить, что драверов, обеспечивающих поддержку USB Audio v.2 прямо из коробки нет даже в Windows 10. И задача по их разработке ложится на плечи производителей внешних звуковых карт и ЦАП-ов. А они в свою очередь с ней вполне успешно справляются.

USB Audio 2.0 Async творит чудеса

Выбор способа подключения происходит теперь лишь на основе личных предпочтений, а не технического превосходства одного формата над другим. Потому утверждение о том, что «оптика» лучше USB, на сегодняшний день является мифом, хоть и довольно распространенным. До скорого!

P.S. Иллюстрации, полученные в идеальных условиях и на референсной аппаратуре, взяты из материалов ресурса welltemperedcomputer. com

USB I2S преобразователь 32bit/96kHz, SUPER PRIME chipdip, USB Hi-Res Audio, квадро, STM32F446RC

Этот конвертер USB / I2S с максимальной частотой дискретизации 192 кГц и максимальным разрешением 32 бита. Все возможные конфигурации представлены в таблице 1. Он обеспечивает воспроизведение Hi-Res аудио студийного качества в двух цифровых каналах I2S, которые с помощью цифроаналоговых преобразователей могут быть представлены в форматах:
2.0 – стерео,
3.1 – объемное звучание с басовым каналом,
4.0 – квадро.
С помощью джамперов на плате выбираются четыре основных аппаратных режима работы (таблица 2), а программные режимы выбираются в настройках аудио операционной системы.

Обновление прошивки для USB I2S преобразователь 32bit/96kHz, SUPER PRIME. Актуальная версия v1.7.
Работает формат TDM для всех режимов. Включена поддержка многоканального звука, режим воспроиведения 7.1.
Всем пользователям транспорта SUPER PRIME рекомендуем обновить прошивку из раздела Техническая документация.

Назначение разъемов

Возможные конфигурации. Таблица 1

Конфигурация
аудио каналов
Разрешение
bit
Частота дискретизации kHz
44,1 48 96 192
2.0 Stereo 16 + + + +
24 + + +
32     +
3.1 16 + + +
24 + +
4.0 quadro 16 + + +
24 + +
7. 1 24 + +


Аппаратная конфигурация. Таблица 2

 Формат TDM включается установкой джампера на контакты 18+G

Позиция джампера Аудио режим Битность
Не установлены Стерео 2.0 16, 24
14 Стерео 2.0 32
13 3.1 16,24
13, 14 Квадро 4.0 16,24
14, 15+16 Surround 7.1 15,24

Схема

SUPER PRIME chipdip прекрасно работает со всеми существующими модулями цифровой обработки звука, всеми цифро-аналоговыми преобразователями, построенными в лаборатории Чип и Дип. И непременно будет испытан со всеми цифровыми аудио устройствами которые мы спроектируем в будущем.

Пример подключения четырех каналов к PCM5102

Пример подключения четырех каналов к ADAU1701 RDC2-0027v1


Пример подключения четырех каналов к ADAU1701 RDC2-0027v2

Пример подключения четырех каналов к ADAU1701 RDC2-0027v3


Стерео усилитель 2 x 40 Вт с темброблоком BASS, MID, TREBLE на аудиопроцессоре ADAU1761. В проекте используется этот модуль.
Подробная инструкция.

Все возможные регулировки настраиваются с помощью ChipStudio.

Изменения в новой версии прошивки v1.1:
- для конфигураций 3.1 и 4.0 добавлены форматы
  24 бита, 44100 Гц
  24 бита, 48000 Гц
- реализована функция "Mute" (при управлении с ПК)


Изменения в новой версии прошивки v1.2:
- реализована внешняя синхронизация
- незначительные исправления

Назначение контактов. прошивка v1.2
контакт 2 - вход для внешнего MCLK
контакты 11 и 12 - выбор внешнего тактирования
разомкнуты - внутреннее тактирование
замкнуты - внешнее тактирование

контактны 8 и 9 - выходы переключения частот

Выходы переключения частот Частота аудиопотока Fs, кГц Частота
MCLK (256 * Fs), МГц
контакт 8 контакт 9
0 0 44,1 11,2896
0 1 48 12,288
1 0 96 24,576
1 1 192 49,152

Изменения в новой версии прошивки v1. 3:
Реализована функция генератора MCLK. Пока устройство не подключено к ПК (при внешнем питании 5В), оно генерирует сигнал MCLK с выбранной частотой. Возможна как внутренняя, так и внешняя синхронизация. После подключения устройства к USB частота MCLK определяется аудиопотоком.
Позиция джампера Частота
MCLK (256 * Fs), МГц
не установлены 11,2896
6-7 12,288
4-5 24,576
4-5 и 6-7 49,152


Обсудить и задать вопросы на нашем форуме


Это открытый проект! Лицензия, под которой он распространяется – Creative Commons - Attribution - Share Alike license.

Воспроизведение музыки через USB для устройств Android

  • Наши продукты получили новую функцию для поддержки протокола Android Open Accessory 2.0 (AOA 2.0).
  • Если Вы используете устройство на платформе Android с версией ОС от 4. 1 до 7.x, Вы можете воспроизводить музыкальные файлы нашим автомобильным ресивером через USB.
  • Установив приложение “KENWOOD Music Play APP” на ваш телефон Android, вы сможете просматривать музыкальные файлы, хранящиеся на телефоне. (см. KENWOOD Music Play)

Поддерживаемые модели ресиверов KENWOOD для воспроизведения музыки с устройств Android.

DDX23BT, DDX24BT,
DDX3016, DDX316, DDX316M, DDX3170, DDX317BT, DDX340BT, DDX373BT, DDX374BT, DDX393, DDX394,
DDX4016BT, DDX4016BTR, DDX4016DAB, DDX4017BT, DDX4017BTR, DDX4017DAB, DDX416BT, DDX416BTM, DDX417BT, DDX417BTM,
DDX517BT, DDX573BH, DDX574BH, DDX593, DDX594,
DDX6016, DDX6016BT, DDX6016BTM, DDX6016BTR, DDX6016W, DDX616WBT, DDX616WBTM, DDX6170, DDX6170BT,
DDX7017BT, DDX7017BTM, DDX7051BT, DDX717WBT, DDX717WBTM, DDX751WBTL, DDX773BH, DDX774BH, DDX793, DDX794,

DPX-3000U, DPX-5000BT, DPX-7000DAB, DPX-U5140, DPX-U5140BT, DPX-U520, DPX-U530, DPX-U720BT, DPX-U730BT,
DPX206U, DPX3002U, DPX301U, DPX302U, DPX306BT, DPX406DAB, DPX5002BT, DPX501BT, DPX502BT, DPX520BT, DPX530BT, DPX592BT, DPX702BH, DPX791BH, DPX792BH,

KDC-100UA, KDC-100UB, KDC-100UBS, KDC-100UG, KDC-100UR, KDC-100UW, KDC-1010U, KDC-1020U, KDC-102U, KDC-102UR, KDC-10UR, KDC-110U, KDC-110UB, KDC-110UG, KDC-110UR, KDC-115U, KDC-11UR, KDC-121RY, KDC-122U, KDC-125U, KDC-131Y, KDC-138U, KDC-150RY, KDC-151RY, KDC-151UBM, KDC-152UM, KDC-161URM, KDC-162U, KDC-164UB, KDC-164UG, KDC-164UR, KDC-165U, KDC-168U, KDC-170Y, KDC-181UWM,
KDC-200UB, KDC-200UV, KDC-210UI, KDC-220U, KDC-230U, KDC-262U, KDC-264UB, KDC-265U, KDC-268U,
KDC-300UV, KDC-300UVM, KDC-364U,
KDC-BT21, KDC-BT265U, KDC-BT268U,
KDC-BT31, KDC-BT330U, KDC-BT35U, KDC-BT362U, KDC-BT365U, KDC-BT368U, KDC-BT39DAB,
KDC-BT420U, KDC-BT45U, KDC-BT49DAB,
KDC-BT500U, KDC-BT5062U, KDC-BT5065U, KDC-BT510U, KDC-BT562U, KDC-BT565U, KDC-BT568U,
KDC-BT600U, KDC-BT6062U, KDC-BT6065U, KDC-BT610U,
KDC-BT700DAB, KDC-BT710DAB, KDC-BT720HD, KDC-BT762HD, KDC-BT765HD, KDC-BT768HD,
KDC-DAB35U, KDC-DAB400U,
KDC-HD262U,
KDC-MP162U, KDC-MP165U, KDC-MP168U,
KDC-MP2062U, KDC-MP2065U, KDC-MP262U,
KDC-MP3062U, KDC-MP3065U, KDC-MP362BT, KDC-MP365BT, KDC-MP368BT,
KDC-U2063, KDC-U2163B, KDC-U2263R, KDC-U2363G, KDC-U263A, KDC-U263B, KDC-U263R, KDC-U363, KDC-U463, KDC-U563BT,
KDC-X300, KDC-X301, KDC-X399, KDC-X500, KDC-X5000BT, KDC-X501, KDC-X5100BT, KDC-X599, KDC-X700, KDC-X7000DAB, KDC-X701, KDC-X7100DAB, KDC-X799,

KMM-1015, KMM-101AY, KMM-101GY, KMM-101RY, KMM-102, KMM-102AY, KMM-102GY, KMM-102RY, KMM-103, KMM-103AY, KMM-103GY, KMM-103RY, KMM-112, KMM-115, KMM-118, KMM-121Y, KMM-122Y, KMM-123Y,
KMM-202, KMM-203, KMM-264, KMM-303BT, KMM-BT203,
KMM-BT3012U, KMM-BT3015U, KMM-BT302, KMM-BT303, KMM-BT312U, KMM-BT315, KMM-BT315U, KMM-BT318, KMM-BT318U, KMM-BT32U, KMM-BT35,
KMM-BT502DAB, KMM-BT515HD, KMM-BT518HD,
KMM-DAB403,
KMM-U11, KMM-U21, KMM-U51BT,

KMR-D362BT, KMR-D365BT, KMR-D368BT, KMR-D562BT, KMR-D765BT, KMR-D768BT, KMR-M312BT, KMR-M315BT, KMR-M318BT,

RDT-171, RDT-181, RDT-191,

U300, U300BT, U300MS, U300R, U310, U310BT, U310R, U320BT, U320L, U320W, U350BT, U360BT,
U400, U400BMS, U400BT, U410BT


Совместимые модели устройств Android™

Производитель Модель Версия Android OS Воспроизведение музыкальных файлов Примечания
С Bluetooth-соединением Без Bluetooth-соединения
Samsung Galaxy S5 5. 0 -
Samsung Galaxy S5 4.4.2 *1, *5, *10
Samsung Galaxy S4 5.0.1 -
Samsung Galaxy S4 4.4.2 *1
Samsung Galaxy S4 4.3 *1
Samsung Galaxy S3 4.3 *1
Samsung Galaxy S2 4.1.2 *2, *9
Samsung Galaxy Note 8.0 4.2.2 -
Samsung Galaxy Note 2 4.3 -
Samsung Galaxy Note 3 4. 4.2 *1, *10
Samsung Galaxy Note 3 4.3 *1, *10
Samsung Galaxy Tab 2 4.2.2 *1
Google Samsung Nexus 4.3 *1
Google Samsung Nexus 4.2.1 *1
Google Samsung Nexus S 4.1.2 *1, *7
Google LG Nexus 5 5.1.1 *1
Google Asus Nexus 7 4.4.2 *3
Sony Xperia Z 4.4.2 *6, *8, *10
Sony Xperia Z1 5. 0.2 *6, *8, *10
Sony Xperia Sp 4.3 *6, *8, *10
Sony Xperia C 4.2.2 *6, *8, *10
Sony Xperia A 4.2.2 *6, *8, *10
Sony Xperia Z2 (L50T) 4.4.2 *6, *8, *10
Sony Walkman NW-F886 4.1.1 N/A *3
HuaWei Ascend Y511 4.2.2 *1
HuaWei Ascend P7 4.4.2 *2
HuaWei Ascend P6 4.2.2 *2
HuaWei Ascend G6 4. 3 *1
Xiao Mi Redmi 4.2.2 *1
Xiao Mi Redmi Note 4.2.2 *1
Xiao Mi Mi 2 4.1.1 *2
Xiao Mi Mi 1S 4.1.2 *2
Xiao Mi Mi 1 4.1.2 *2
Motorola Moto G 5.0.2 *1
HTC HTC One (M8) 5.0.1 *1
HTC HTC One 5.0.2 *4
HTC HTC J One 4.2.2 *2
LG G2 4. 4.2 -
LG LG isai 4.2.2 N/A *3
Fujitsu Arrows X 4.4.2 *2
OPPO N1 4.2.2 *2
Lenovo Vibe X S960 4.2.2 -
VIVO Vivo Y11 4.2.2 -
Acer Liquid S2 4.2.2 -

по состоянию на 04 июня 2015 г.

: Воспроизведение доступно

: Воспроизведение недоступно

N/A : Неприменимая функция Bluetooth


  • *1 При воспроизведении музыкальных файлов на источнике Android через Bluetooth-соединение, рингтон на устройстве Android может создавать небольшие шумовые искажения в начале приема входящего звонка.
  • *2 Данное устройство Android не поддерживает воспроизведение на источнике Android (AOA 2.0).
  • *3 Проверка выполнена только для функций Воспроизведение / Пауза / Пропуск вперед / Пропуск назад.
  • *4 При воспроизведении источника Android звук выводится через устройство Android вместо ресивера KENWOOD.
  • *5 Иногда при воспроизведении источника Android (BROWSE MODE) звук не выводится через ресивер KENWOOD.
  • *6 Иногда при воспроизведении источника Android (BROWSE MODE) в начале воспроизведения каждой песни может возникать искажение звука.
  • *7 Звук не выводится из динамика телефона во время телефонного разговора во время воспроизведения на устройстве Android через USB без Bluetooth-соединения.
  • *8 Иногда при воспроизведении источника Android (BROWSE MODE) воспроизведение дорожки зависает.
  • *9 Устройство Android автоматически перезагрузится при подключении устройства Android к ресиверу KENWOOD.
  • *10 Устройство Android может автоматически перезагрузиться при отсоединении кабеля USB без нажатия кнопки безопасного удаления устройства в приложении KENWOOD Music Play на устройстве Android.

Техническая информация

Данная функция воспроизведения музыкальных файлов использует технологию Android Open Accessory 2.0 (AOA 2.0).

Поддержка:

  • Устройство на платформе Android с версией ОС от 4.1 до 7.х
  • Некоторые устройства на платформе Android могут не полностью поддерживать AOA 2.0, даже если установлена версия ОС от 4.1 до 7.x.

Основные функциональные возможности:

  • Звук через USB. (Цифровой звук)
    • - Когда аппаратура подсоединена к устройству Android, все аудиоданные будут направляться на USB-аудиоинтерфейс.
    • - Устройства Android поддерживают только формат данных 44,1 кГц, 16 бит, ИКМ (PCM).
  • Канал связи для управления медийными данными
    • - Команды управления медийными данными (такие как воспроизведение/ пауза, пропуск вперед, пропуск назад и др.) могут передаваться с аппаратуры на устройство Android.
    • - Устройство Android запускает заданный по умолчанию приложение медиапроигрывателя для обработки команд управления медийными данными.
    • - Это поведение аналогично управлению звуковыми медийными данными через Bluetooth.
  • Пользовательский канал связи между устройством Android и аппаратурой

Технология Android Open Accessory (AOA) представлена компанией Google с целью обеспечения связи между разнообразной аппаратурой (такой как аудио-док-станция или другое устройство воспроизведения музыки) и устройствами Android через USB-соединение. После подключения устройства Android к аппаратуре устройство Android рассматривает аппаратуру в качестве стандартного устройства вывода звука и, следовательно, направляет все аудиоданные на аппаратуру.

В начало страницы

Внешний источник звучания через порт AUX/USB | Медиаплеер | Звук и медиа | XC70 2015 Late

К аудиосистеме можно подсоединить внешний источник звука, например, iPod® или mp3-плеер

Заряжаемые батарейки iPod® или mp3-плеера заряжаются (когда включено зажигание или работает двигатель), если устройство подсоединено к USB-порту.

Вы можете копировать музыкальные произведения с USB на жесткий диск автомобиля (HDD) и затем воспроизводить их с жесткого диска.

Основные способы воспроизведения и поиска см. Управление системой и обращение с меню . Ниже приводится более подробное описание.

Некоторые функции можно подключить к кнопке FAV. Подключенная функция активируется простым нажатием на кнопку FAV, см. Избранное.

Воспроизведение и навигация

Для управления источником звучания, подсоединенным к USB-порту, можно в этом случае пользоваться органами регулировки звука автомобиля. Вы не можете управлять модулем, подсоединенным к AUX-порту, из автомобиля.

В обычном режиме просмотра источника звучания поверните TUNE, чтобы открыть структуру папок или выполнить поиск по категориям. Для поиска в структуре поверните TUNE, выберите папку с помощью OK/MENU и вернитесь по структуре назад с помощью EXIT.

Включите воспроизведение файла, нажав OK/MENU.

После проигрывания одного файла проигрываются другие файлы только внутри данной папки. Смена папки происходит автоматически после того, как все файлы в данной папке проиграны.

Поиск медиа-данных

Вы можете вести поиск музыкальных записей на ваших устройствах. Поиск проводится на USB, компакт-диске и жестком диске. Прочитайте более подробно о функции поиска.

USB-память

Чтобы избежать затруднений при использовании USB-памяти, сохраняйте только музыкальные файлы. Системе требуется значительно больше времени для считывания сохраненных файлов, отличающихся от совместимых музыкальных файлов.

Примечание

Система поддерживает сменные носители, соответствующие USB 2.0 и файловой системе FAT32.

Примечание

При использовании USB-памяти удлиненной версии рекомендуется пользоваться USB-кабелем с адаптером. Это предотвращает механический износ USB-разъема и подсоединенной USB-памяти.

Технические данные

Макс. число файлов

15000

Макс. число папок

1000

Макс. число уровней в папке

8

Макс. число плейлистов

100

Макс. число композиций в плейлисте

1000

Подпапки

Без ограничений

Mp3-проигрыватель

Многие mp3-плееры имеют свою собственную систему файлов, которая не поддерживается системой автомобиля. Чтобы пользоваться mp3-плеером в системе автомобиля необходимо, чтобы он был установлен в положение USB Removable device/Mass Storage Device.

iPod

®
Примечание

Система поддерживает воспроизведение звуковых файлов только от iPod®.

Примечание

Для воспроизведения необходимо выбрать источник звучания iPod® (а не USB).

Когда в качестве источника звучания используется iPod®, структура меню аудио- и медиасистемы автомобиля соответствует собственной структуре меню iPod®-плеера.

Roland - Rubix24 | USB Audio Interface

Звук студийного качества, который всегда с вами

Когда речь заходит об аудиоинтерфейсах, качество звука — превыше всего. И теперь вам не придется жертвовать им, выбирая между функциональностью, доступностью и компактностью. Rubix обладает чистым и проработанным звучанием, прозрачно звучащими микрофонными предусилителями с низким уровнем искажений и поддерживает стандарт звука до 24 бит/192 кГц. Интерфейс заключен в прочный металлический корпус, отличается чрезвычайно низким уровнем шумов и удивительно высокой функциональной насыщенностью. В какой бы ситуации не использовался Rubix24, надежное экранирование и заземляющие терминалы гарантируют достижение оптимального результата.

Два высококачественных микрофонных предусилителя и 4 раздельных выхода

Сдвоенные микрофонные предусилители Rubix24 гарантируют низкий уровень шума и исключительно естественный звук. Они звучат чисто и прозрачно, оставляя неожиданно много "воздуха" для записи как взрывных, так и самых нюансированных звуков — что бы вы ни записывали. Универсальные комбинированные разъемы реализуют возможность простого подключения к различным источникам сигнала без необходимости использования дополнительных переходников или специальных кабелей. Четыре дополнительных выхода позволяют реализовывать гибкие схемы маршрутизации сигнала и его мониторинга. Их, например, можно использовать для подачи сигнала метронома исполнителю, настройки сценических мониторов или передачи аудиосигнала на внешнее оборудование.

Аппаратный компрессор/лимитер

Работа с источниками звука, обладающими большим динамическим диапазоном, например, вокал или перкуссия, характеризуется особой спецификой, которая особо остро проявляется при записи в полевых условиях. Процессоры обработки динамической составляющей сигнала позволяют оптимизировать его уровень, гарантировать отсутствие перегрузок и нежелательных искажений. Встроенный в Rubix24 компрессор/лимитер позволяет звукорежиссеру обрести мир и покой во время звукозаписывающих сессий.

Крупные и яркие индикаторы уровня

Надежный мониторинг уровня записи — одно из обязательных условий получения качественного конечного продукта. Однако исполнитель должен сосредотачиваться на музыке, а не на том, как бы разглядеть через всю аппаратную миниатюрный индикатор уровня. Rubix24 оснащен крупными и яркими индикаторами, органично вписывающимися в его дизайн. Даже с достаточно большого расстояния можно определить, есть ли сигнал в канале и нет ли перегрузки.

Совместимость с Mac, PC и iPad

Rubix24 отличается удивительными компактностью и универсальностью. Этот прибор оборудован высокопроизводительными драйверами для Mac и PC с низкой латентностью, что обеспечивает надежную бесперебойную работу со звуком. Кроме того, он также поддерживает работу с iPad, что позволяет получить невероятно компактную систему для внестудийной записи, работы на гастролях или во время живых выступлений. Наконец, в комплект поставки включена программа Ableton Live Lite, мощное приложение для студийного продюсирования и игры вживую, прекрасно совместимая с Rubix24 — никаких настроек, просто достаньте интерфейс из коробки и пользуйтесь.

Постоянно подключается и отключается USB устройство Windows

&nbsp windows

При подключении или отключении USB устройств Windows 10, 8.1 и Windows 7 воспроизводит звук, и некоторые пользователи сталкиваются с тем, что звук подключения и отключения USB появляется постоянно, при этом не ясно, что это за устройство. Возможен другой вариант: устройство известно, но неизвестно, почему оно постоянно отключается и подключается.

В этой инструкции по порядку разберемся с каждой из проблем: сначала о том, как выяснить, почему постоянно играет звук отключения и подключения USB устройств и какое именно устройство его генерирует, затем о том, почему это может происходить и как исправить проблему.

Постоянные звуки подключения и отключения USB — как выяснить, какое устройство их вызывает

Если вы то и дело слышите звук подключения USB устройства в Windows, но не можете выяснить, какое именно устройство их вызывает, это можно сделать с помощью двух бесплатных программ от одного разработчика: NirSoft USBDeview и USBLogView. Вторая мне кажется более удобной для рассматриваемой задачи, а потому начнем с неё.

  1. Скачайте USBLogView с официального сайта разработчика https://www.nirsoft.net/utils/usb_log_view.html и распакуйте архив в удобное для вас место. На этой же странице есть файл для скачивания русского языка интерфейса: просто распакуйте его в папку с программой.
  2. Запустите программу, не закрывайте, и просто следите за новыми строчками, появляющимися в ней: при каждом подключении или отключении USB устройства внизу будут добавляться строки с информацией о событии и устройстве, которое его сгенерировало.
  3. Вы можете отсортировать записи по столбцу «Время события», чтобы новые события добавлялись вверху для более удобного просмотра.
  4. Исходя из описания устройства обычно сравнительно просто определить, какое именно USB устройство постоянно подключается и отключается (обратите внимание: некоторые устройства системой могут определяться как несколько устройств, например, многие телефоны — в этом случае вы можете увидеть в списке, что подключаются и отключаются сразу все они).

Вторая программа, USBDeview доступна на странице https://www.nirsoft.net/utils/usb_devices_view.html (там же есть и русский язык для нее).

Она отображает статус всех подключенных и отключенных устройств USB. Если ваше неизвестное устройство подключилось, а потом отключилось, записи для него будут отображаться вверху списка.

Также, как и в предыдущем случае, по описанию устройства можно будет понять, о каком именно устройстве идет речь и исходя из этого предпринимать действия. Если описание не дает вам понимания, что за USB устройство подключается и отключается — напишите его описание из программы в комментариях, я постараюсь подсказать.

Учитывайте, что часто речь идет не о внешних USB устройствах, а о внутренних, подключенных через внутренний интерфейс компьютера или ноутбука: к примеру, веб-камера на ноутбуке (а также клавиатура и тачпад), кард-ридер на ПК — все они часто тоже подключены к USB, хоть и не снаружи.

Почему устройства USB постоянно подключаются и отключаются

А теперь об основных причинах, почему происходит постоянное отключение и отключение USB устройств с воспроизведением соответствующего звука:

  • Использование USB-хабов (разветвителей) и многих подключенных к ним устройств: они не всегда могут обеспечить бесперебойную работу. Попробуйте подключить устройство напрямую к разъему USB.
  • Подключение по USB устройства, в некоторые моменты требующего повышенной мощности, которой не обеспечивает разъем USB на вашем компьютере или ноутбуке. Также иногда может вызываться проблемами с блоком питания (обычно в этом случае есть и другие симптомы — включение не с первого раза, внезапные выключения и другие).
  • Замыкания на корпусе ПК, корпус, прислоненный к радиатору отопления, аппаратные проблемы с цепью электропитания.
  • Повреждения кабелей и разъемов как на самом компьютере или ноутбуке, так и на конечном устройстве.
  • В некоторых случаях — работа сторонних антивирусов: например, при проверке подключенных USB устройств они могут инициировать их отключение и подключение.
  • Параметры энергосбережения устройств. Можно проверить в диспетчере устройств: найдите то устройство, которое отключается и подключается, нажмите по нему правой кнопкой мыши, откройте «Свойства» и проверьте, установлена ли отметка «Разрешить отключение этого устройства для экономии энергии» на вкладке «Управление электропитанием», попробуйте снять её и применить настройки.
  • Неправильная работа драйвера устройства: если он при работе вызывает сбои, система может отключать устройство, а затем в момент обновления параметров оборудования снова включать его. В этом случае ошибка обычно видна в диспетчере устройств, когда устройство отключено (восклицательный знак рядом с именем устройства).
  • Неправильная работа установленных драйверов управления электропитанием ПК или ноутбука: попробуйте установить все оригинальные драйверы компьютера, относящиеся к материнской плате, с официального сайта.
  • Если постоянно подключается и отключается телефон, подключенный по USB, то кроме перечисленных выше причин, вызывать такое могут параметры и приложения (например, антивирусы) на самом телефоне, отключающие доступ к нему при выключенном экране и аналогичные.

Разумеется, проблема может быть и в аппаратных неисправностях самого устройства.

Видео инструкция

Надеюсь, что-то из описанного позволит выявить как само устройство, так и причины рассмотренного поведения в Windows.

А вдруг и это будет интересно:

11 лучших внешних звуковых карт для Mac или ПК 2021

Внешняя звуковая карта предлагает простой способ улучшить качество звука вашего любимого ноутбука или настольного компьютера, особенно если это доступная модель или модель среднего уровня. Эти гаджеты легко настроить, и они обычно подключаются к вашему компьютеру через USB-порт.

Для начала работы на ПК может потребоваться загрузка и установка драйверов программного обеспечения, которые обычно поставляются вместе с устройством. Настройка Mac часто даже проще - все, что пользователям нужно сделать в большинстве случаев, - это подключить устройство и выбрать его в качестве источника звука в настройках звука на Mac.

Мы подобрали 11 лучших внешних звуковых карт для любого бюджета.

1 Внешняя звуковая карта Creative Sound Blaster X3

творческий amazon.com 139,99 долл. США

$ 119,99 (14% скидка)

Этот USB-ЦАП с высоким разрешением - идеальное решение для повышения качества звука за вашим столом. Это единственный внешний USB-ЦАП, оснащенный технологией Super X-Fi, которая воссоздает в ваших наушниках ощущение высококачественной звуковой системы с несколькими динамиками.Это один из немногих вариантов с портом USB-C, что делает его совместимым с современными установками.

Это также поможет вам найти золотую середину между двумя источниками звука. Это удобно, когда вам нужно регулировать громкость звука вашей видеоигры и звука ваших товарищей по команде, чтобы вы могли лучше их слышать. Это звуковое решение совместимо с ПК, Mac, PS4 и Nintendo Switch.

Подробнее: Мы протестировали 30+ игровых гарнитур, чтобы найти лучшие

2 EPOS SENNHEISER GSX 1200 PRO Внешняя звуковая карта

ЭПОС амазонка.ком 249,95 долл. США

$ 200.56 (20% скидка)

GSX 1200 PRO - внешняя звуковая карта, специально разработанная для геймеров, стремящихся улучшить качество звука в своих любимых играх. Аксессуар усиливает звук, чтобы помочь игрокам улучшить пространственное восприятие и способность фиксировать определенные позиционные звуковые сигналы в своих играх.

Для тех, кто любит точно настраивать параметры эквалайзера, вы будете спокойны, зная, что в этом игровом аудиоусилителе есть специальные предустановки эквалайзера, позволяющие легко сбалансировать звуковые частоты и повысить точность звука.Нам также нравится, что у него есть колесо микшера игры / чата, поэтому вы можете регулировать громкость своего голоса, когда вы носите игровую гарнитуру.

Если вы ищете усилитель высшего уровня с виртуальным объемным звуком 7.1, простым в использовании интерфейсом и элегантным дизайном, который не займет слишком много места на вашей боевой станции, вы не станете Быть разочарованным!

3 Creative Sound Blaster G3

творческий амазонка.ком

49,99 долл. США

Геймерам, желающим улучшить звук для своей игровой гарнитуры, не стоит искать дальше звуковой карты Creative Sound Blaster G3.

Эта опция немедленно улучшит качество звука и обеспечит более захватывающий игровой процесс. Это поможет вам услышать шаги на расстоянии во время игры в такие игры, как Fortnite или PlayerUnknown’s Battlegrounds. Plus, функция GameVoice, пригодится для , чтобы сбалансировать игровой звук со звуком чата на PS4 или игровом ПК.

Лучше всего то, что для использования не требуются никакие драйверы или программное обеспечение!

4 ASTRO Gaming MixAmp Pro

ASTRO Gaming amazon.com

129,99 долл. США

Когда дело доходит до звука, геймеры Xbox часто проигрывают. Беспроводных гарнитур для консоли немного, а на оригинальной консоли Xbox One даже не было 3,5-миллиметрового разъема для подключения игровой гарнитуры.ASTRO явно не хочет снова оставлять владельцев Xbox в подвешенном состоянии!

Это отличное звуковое решение идеально подходит для геймеров, желающих улучшить качество звука и голосовое общение в своих любимых играх. Он оснащен функцией обработки объемного звука Dolby Digital Surround Sound и позволяет быстро регулировать баланс игры и голоса, чтобы голоса ваших друзей не заглушались насыщенным игровым саундтреком.

Аксессуар имеет множество настраиваемых режимов эквалайзера и позволяет регулировать громкость «на лету», просто повернув диск. ASTRO также продает MixAmp, совместимый с PlayStation 4.

5 Внешняя звуковая карта Creative Sound BlasterX G6

творческий amazon.com

143,76 $

Creative - один из лидеров на рынке внешних звуковых карт, а Sound BlasterX G6 - одна из самых продаваемых внешних звуковых карт компании.

Это универсальный вариант, который может обеспечить обновление звука для игровой консоли, ПК или MP3-плеера.Он поддерживает декодирование Dolby Digital и виртуальный объемный звук 7.1, а также поддерживает аудиоформаты Hi-Res.

6 StarTech.com ICUSBAUDIO2D Внешняя звуковая карта

StarTech.com amazon.com

27,99 долл. США

Несмотря на довольно скучное название, эта доступная внешняя звуковая карта обеспечит отличную поддержку звука в домашнем кинотеатре через выход S / PDIF. Гаджет также способен воспроизводить качественный звук через встроенный ЦАП.Другие ключевые особенности устройства включают ручку регулировки громкости, а также возможность контролировать низкие и высокие частоты с помощью специального переключателя.

Для тех, у кого есть настольный компьютер и которому не нужно такое маленькое устройство, как это, StarTech предлагает вариант большего размера с поддержкой двух микрофонов.

7 Внешняя звуковая карта FiiO E10K

Этот компактный USB-ЦАП и усилитель для наушников работает фантастически, особенно с учетом его цены менее 100 долларов.Он предлагает простой, но премиальный дизайн: всего 3,5-миллиметровые наушники спереди и коаксиальный и 3,5-миллиметровый выходы сзади. Его ручка громкости кажется прочной и имеет необходимое сопротивление.

Устройство значительно улучшит качество звука вашего компьютера и усилит его басы без необходимости установки каких-либо драйверов.

8 Внешняя звуковая карта Creative Sound Blaster X7

творческий амазонка.ком

299,99 долл. США

Если у вас нет бюджетных ограничений, Creative Sound Blaster X7 - это внешняя звуковая карта. Самый многофункциональный выбор в этом списке, X7 имеет цифро-аналоговый преобразователь высокого разрешения, усилитель для наушников студийного уровня и больше возможностей подключения, чем можно себе представить. К ним, среди прочего, относятся Bluetooth 4.1 и NFC для высококачественной потоковой передачи звука.

Если вы хотите еще больше разориться, X7 также доступен в белой цветовой гамме ограниченным тиражом.

9 Внешняя звуковая карта Creative Sound Blaster Omni

творческий amazon.com

139,99 долл. США

Это устройство оснащено двумя микрофонами для превосходного качества голосовых вызовов, поддержкой 5.1-канального объемного звука и удобным программным обеспечением для расширенного управления. Его усилитель может питать самые требовательные наушники (с сопротивлением до 600 Ом).

Несмотря на то, что эта звуковая карта не предназначена для аудиофилов, если вы ищете простой способ улучшить качество звука, встроенное в ваш компьютер, не разбивая банк, Sound Blaster Omni - отличный вариант.

10 Внешний стерео звуковой адаптер Sabrent USB

Внешняя звуковая карта Sabrent имеет конструкцию plug-and-play и невысокую цену. Он оснащен двумя 3,5-миллиметровыми аудиоразъемами: один для микрофона, а другой - для наушников.

Это идеальное и дешевое решение на случай, если встроенная звуковая карта вашего компьютера выйдет из строя, если вы не ожидаете потрясающего качества звука.

11 Звуковая карта AudioQuest DragonFly Red USB

AudioQuest amazon.com

199,95 долл. США

Этот ключ - верный способ улучшить качество звука вашей любимой пары наушников. Это может быть дороже, чем большинство других вариантов, но если вы хотите улучшить детализацию и богатство своей музыки и игр, это один из лучших доступных вариантов.

Это портативный звукосниматель с большой мощностью и годовой гарантией.Этот выбор получил высокую оценку редакции What Hi-Fi? И участников форума Head-Fi. Мы не думаем, что вы будете разочарованы.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Лучшие звуковые карты USB

Лучшие звуковые карты USB могут значительно улучшить возможности воспроизведения мультимедиа на вашем устройстве, будь то ПК или Mac, настольный компьютер или ноутбук, или даже планшет или игровая консоль.

Вместо того, чтобы мириться с основными встроенными звуками, включенными в ваше устройство (встроенные звуковые карты - это одно из первых, на чем производители экономят деньги), вы можете быстро добавить звуковую карту USB, которая может обеспечить высокое качество воспроизведения музыки. и аудио, и даже добавить объемный звук на свое устройство.

Лучше всего то, что звуковые карты USB чрезвычайно просты в установке - все, что вам нужно сделать, это подключить одну к USB-порту вашего устройства (или подключить его по беспроводной сети через Bluetooth), а затем подключить динамики или наушники к звуковой карте, и вы получите мгновенное обновление звука.

В то время как самая дешевая звуковая карта USB даст вам столь необходимый прирост громкости и качества, для многоканального объемного звука и звука с более высоким разрешением вам придется заплатить больше; тем не менее, ваши уши будут любить вас за это. Существует множество звуковых карт USB на выбор; вот наш выбор лучших.

Эти звуковые карты USB - отличный выбор для видеоредакторов и музыкальных продюсеров, поскольку они могут предложить аудиофильский уровень звука для вашего устройства. Даже если вы не работаете со звуком, но любите слушать музыку, проявляя творческий подход, лучшие звуковые карты USB могут иметь большое значение.

И если вам не хватает аксессуаров, вы также можете проверить наш пост о лучших доступных банках питания.

Лучшие звуковые карты USB, доступные сейчас

01. Creative Sound BlasterX G6

Великолепный звук от уважаемого имени

Размер: 14,8 x 15,7 x 4,4 см | Вес: 408 г | Surround ?: Virtual, 7. 1

Наполнен функциями

Большой объем

Дискретный усилитель для наушников

Больше нацелен на геймеров

Имя Creative Sound BlasterX G6 будет знакомо каждому, у кого есть ПК в 1990-е годы; Sound Blaster был де-факто стандартом для геймеров, которые хотели приличного звука, а не ужасного шума, исходящего от внутренних звуковых сигналов большинства ПК.И хотя этот последний комплект Sound Blaster явно нацелен на геймеров с его виртуализацией объемного звука 7.1, усилением басов и режимом Scout для улучшения звуковых сигналов в игре, это также отличный способ для всех, кто не хочет наслаждаться улучшенным звуком, пока вы этого не сделаете. Не обращайте внимания на его внешний вид, ориентированный на геймеров.

Эта звуковая карта USB оснащена дискретным усилителем для наушников, который усиливает каждый аудиоканал индивидуально и обеспечивает более детальный звук во всем диапазоне, и он будет управлять всем, от наушников-вкладышей до банок студийного уровня. Лучше всего то, что его 130 дБ DNR, 32-битный ЦАП 384 кГц означает, что вы можете наслаждаться звуком высокого разрешения без потерь, не жертвуя качеством.

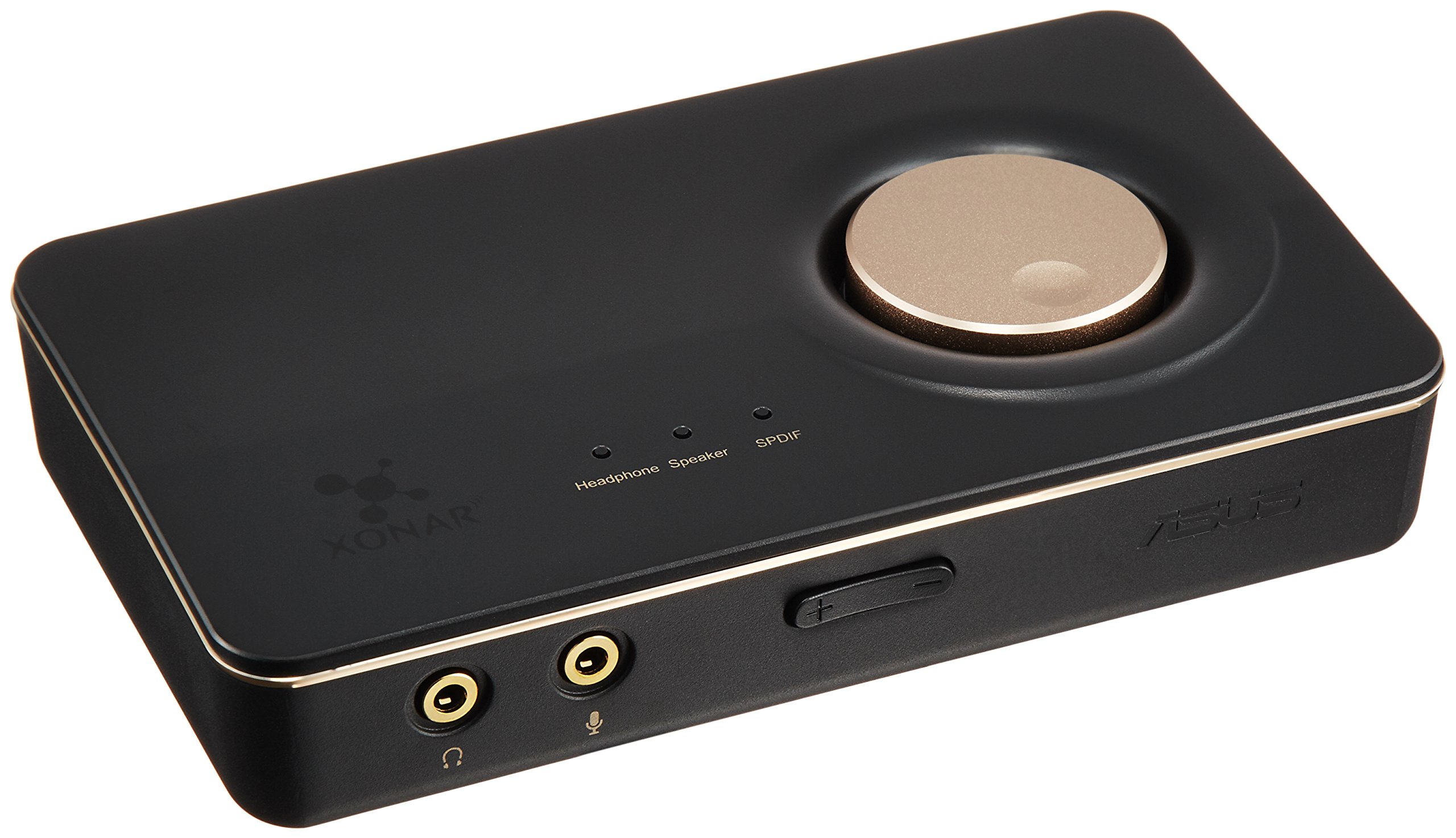

02. ASUS Xonar U5

Эта звуковая карта USB компактная и мощная

Размер: 13,7 x 8 x 2,5 см | Вес: 617 г | Surround ?: Да, 5.1

Выходы для динамиков объемного звучания

Компактный форм-фактор

Множество звуковых опций

Настройка может быть сложной

Если цена и игровые особенности Sound BlasterX G6 слишком велики На ваш вкус компактная звуковая карта ASUS Xonar X5 USB может стать альтернативой, которую вы ищете.Благодаря соотношению сигнал / шум 104 дБ он не только дает вашему настольному компьютеру или ноутбуку надежный звук, но и обеспечивает объемный звук 5.1 в виртуальной форме через наушники или за счет управления передними, задними и центральными устройствами. динамики.

Он имеет три предустановленных режима усиления для различных сценариев использования, но если вы предпочитаете полностью контролировать то, что слышите, он также поставляется с программным обеспечением ASUS Sonic Studio. Это предоставляет вам все необходимые настройки звука, от 10-полосного графического эквалайзера до полностью регулируемого усиления низких частот и компрессора, и даже пользовательских настроек реверберации.

03. AudioQuest DragonFly Red

Эта звуковая карта USB - абсолютное мини-чудо

Размер: 6 x 2 x 3 см | Вес: 99,8 г | Surround ?: Нет

Крошечный, но мощный

Богатый, детализированный выход

Поставляется с кожаной сумкой для переноски

Красный цвет легко отслаивается

Вы легко могли бы принять DragonFly Red от AudioQuest за USB-накопитель, но не t пусть вас оттолкнет его крошечный размер; эта крошечная звуковая карта USB обладает чертовски мощным звуком.Внутри его блестящего красного корпуса находится 32-битный ЦАП ESS Sabre, который позволяет ему воспроизводить все, от MP3 до 24-битного звука без потерь, со всей детализацией, богатством и тоном, которые вы только можете пожелать, а его выход на наушники 2,1 В означает, что он способен управлять тяжелыми наушниками, которые вы обычно используете с полноценной Hi-Fi системой.

Это может показаться не таким уж большим для своей цены, но DragonFly Red действительно работает там, где это важно, и подходит для ускорения всего, от настольных компьютеров до телефонов (хотя вам может понадобиться USB-адаптер, если вы хотите использовать его со своим iPhone). ).

(Изображение предоставлено Astro)

04. Astro MixAmp Pro TR Gen 4

Отличная звуковая карта USB для геймеров

Размер: 137 x 80 x 38 см | Вес: 81,6 г | Surround ?: Да

Простота использования

Работает с консолями Xbox и PlayStation

Игровое внимание может отвлекать людей

Astro MixAmp Pro TR Gen 4 - великолепная звуковая карта USB для геймеров, и ее можно использовать на ПК, а также на консолях Xbox и PlayStation, что делает его действительно универсальной звуковой картой USB.

Он поставляется с игровыми функциями, такими как баланс игры / голоса, который помогает вам слышать своих товарищей по команде из-за шума игры, и вы можете шлейфом подключить несколько из них для связи без задержек. Вы также можете настроить то, что ваша аудитория может слышать во время трансляции.

Это отлично подходит для геймеров, но означает, что некоторые из этих функций избыточны для людей, которые не интересуются играми. Он также часто входит в комплект гарнитуры Astro Gaming A40, что также подходит для людей, которые ищут новую пару банок.

05. Sennheiser GSX 1000

Размер: 14,3 x 13,9 x 7 см | Вес: 299 г | Surround ?: Virtual, 7.1

Отличная частотная характеристика

Сенсорная панель Swish

Всего четыре предустановки звука

Дорого

Одно из тех мгновенно узнаваемых имен Sennheiser, на которое вы можете положиться, чтобы обеспечить достойный звук при не- слишком высокая цена, и хотя Sennheiser GSX 1000 является самой дорогой из представленных здесь звуковых карт USB, если вы цените качество и хотите использовать множество функций, это определенно привлекательный вариант. Как и многие внешние звуковые карты, эта нацелена на геймеров, обеспечивая виртуальный объемный звук 7.1, который может оказаться излишним для ваших нужд, но его частотная характеристика 0-48 кГц на наушниках означает, что вы можете ожидать невероятного звука за свои деньги.

И если вы жаждете модных функций, то эту сложно превзойти. Его сенсорная панель управления (просто наведите на нее руку, чтобы активировать усилитель) позволяет настраивать уровни реверберации и переключаться между наушниками и динамиками одним касанием.Однако имейте в виду, что он дает вам только четыре предустановки звука; если вам нужен точный контроль над уровнями эквалайзера, поищите в другом месте.

Лучшие предложения на звуковые карты USB на сегодняшний день

Статьи по теме:

Что такое внешняя звуковая карта? - Sewell Direct

Внешняя звуковая карта - невероятно полезное оборудование для компьютеров и офисов. Его многочисленные функции и возможности позволяют превратить любой обычный компьютер в полноценное аудио решение для домашнего кинотеатра.
На взгляд потребителя это достаточно просто. Внешняя звуковая карта - это устройство, которое вы подключаете к компьютеру для добавления аудиопортов. Легко, правда? Очень. Звуковая карта USB еще проще. Это компромисс между 1 портом USB для нескольких аудиопортов, которые могут включать:
  • Выходной разъем 3,5 мм
  • Входные разъемы 3,5 мм
  • Коаксиальный разъем S / PDIF
  • Оптический разъем S / PDIF

Это практически все, что нужно знать о внешней звуковой карте. Однако внутри коробки происходит гораздо больше.Это действительно увлекательно. Если вы не аудиофил или инженер, вы можете не знать, что он делает.

USB-соединение предлагает один канал цифровых битов, компьютерный язык единиц и нулей, для отправки и получения из коробки. Затем звуковая карта должна расшифровать данные и решить, что с ними делать. Звуковая карта все переводит за нас.


Необходимость звуковой карты

Компьютер использует биты для связи. Биты можно представить не как волну, а как блоки, выстроенные в линию на проводах.Биты летают повсюду по проводам внутри наших компьютеров и цифровых устройств. Представьте себе песню в компьютере. Он передается в виде группы единиц и нулей по проводам от одной стороны компьютера к другой. Вы слышите песню, когда она это делает? Я не могу. Он застрял в проводах. Песню нужно выпустить в воздух, чтобы ее услышать. Кроме того, наш мозг не предназначен для понимания «нулей» компьютера. Мы слышим в аналоговой форме, которая напоминает волну. Он гораздо более пышный и шаткий.Биты нужно превратить в волну и отправить по воздуху.

Колонки и наушники - вот что делает часть волшебства реальностью. Это основная система. Электричество и магниты реагируют друг на друга. Когда электрический ток проходит через магнит, магнит движется. Динамик состоит из провода с электрическим током, магнитов и конуса, прикрепленного к магниту для воспроизведения звука. Микрофон делает обратное. Он перемещает магнит, чтобы создать электрический ток в проводе.

Компьютер сам по себе не может передавать музыку нашим ушам.Требуется звуковая карта для преобразования сигнала в то, что динамики могут использовать для воспроизведения звука в воздухе. После этих двух этапов преобразования мы наконец можем услышать, что это за песня с компьютера.

Как это работает звуковая карта?

Звуковая карта должна преобразовывать биты с компьютера. Для перехода от компьютера к динамикам цифро-аналоговый преобразователь (ЦАП) принимает последовательность битов от компьютера и преобразует ее в форму волны. ЦАП будет брать образцы из последовательности битов и создавать из них форму волны.Эта волна становится электрическим током, который направляется к динамикам.

Вновь созданная волна начинается как волна. Встроенный усилитель заставляет его расти. Усилитель обеспечивает большую мощность, питая волну до тех пор, пока она не станет достаточно большой для громкоговорителей. Электрический ток требует мощности, достаточной для привода магнита. Акустические системы и наушники используют электрический ток для создания прекрасных оркестровых выступлений, потрясающих концертов и вдохновляющих речей.

Внешняя звуковая карта обычно также имеет способ ввода звука.Микрофон может захватывать звук и отправлять его на звуковую карту. Затем звуковая карта усилит электрический ток, чтобы преобразовать его в единицы и нули для компьютера. Этот процесс выполняется с помощью аналого-цифровых преобразователей (АЦП). Они также встроены во внешние звуковые карты.

Какие преимущества дает внешняя звуковая карта?

Внешние звуковые карты имеют несколько преимуществ перед установкой внутренней звуковой карты:

  1. Простая установка - вам вообще не нужно открывать компьютер.Не всем удобно разбирать свой компьютер и добавлять кое-что там. Можно легко заблудиться. Внешние звуковые карты просты в использовании.
  2. Нет риска поражения электрическим током - всегда существует небольшой риск статического разряда, который может повредить внутренние компоненты вашего персонального компьютера при его открытии. Зачем рисковать?
  3. Маленький, компактный и портативный
  4. Защита от пыли, насекомых и других нежелательных явлений
  5. Добавьте в ноутбук возможности объемного звука

Для чего мне использовать внешнюю звуковую карту?

Есть несколько причин использовать звуковую карту.Давайте перечислим несколько хороших вещей, с которыми можно помочь:

  • Подключение до 7.1-канальной системы объемного звучания
  • Подключение к аудиосистеме домашнего кинотеатра
  • Замена сломанной звуковой карты
  • Украсить старый ноутбук
  • Записывающее устройство - Получите несколько портов микрофона для записи вашего гаражного оркестра
  • Все, что вы можете себе представить

Delock Products 63926 Delock Внешний звуковой адаптер USB 2.0 Virtual 7.1

Описание

Звуковой USB-адаптер от Delock дополняет компьютер дополнительной звуковой картой.Можно подключить наушники или колонки. Аудиовыход имеет комбинированный разъем и может использоваться как обычный аналоговый стереовыход или как оптический цифровой (S / PDIF) выход. Адаптер может воспроизводить аудиофайлы с разрешением до 24 бит / 96 кГц.


Спецификация

• Разъемы:
1 x USB 2.0 Type-A, вилка>
Гнездовой микрофон с 3-контактным стереоразъемом 3,5 мм
1 x 3,5 мм 3-контактный стереоразъем, гнездовой (аналоговый) / S / PDIF (цифровой) динамик
• Набор микросхем: C-Media CM6533
• Функциональные клавиши: увеличение громкости, уменьшение громкости, отключение звука
• Спецификация аудиоустройства USB 1.0
• Частота дискретизации до 24 бит / 96 кГц для воспроизведения и 16 бит / 48 кГц для записи
• Поддерживает виртуальный 7.1-канальный звук
• Питание от шины USB
• Plug & Play


Системные требования

• Chrome OS 61.0 или выше
• Mac OS 10.9 или выше
• Windows 7 / 7-64 / 8. 1 / 8.1-64 / 10 / 10-64
• ПК или ноутбук со свободным портом USB Type-A


Комплектность

• Звуковой USB-адаптер


Упаковка

• Розничная упаковка

Общий

Спецификация

• USB 2.0

Поддерживаемая операционная система

• Chrome OS 61.0 или более поздней версии
• Mac OS 10.9 или более поздней версии
• 32-разрядная версия Windows 10
• 64-разрядная версия Windows 10
• 32-разрядная версия Windows 7
• 64-разрядная версия Windows 7
• 32-разрядная версия Windows 8.1
• 64-разрядная версия Windows 8.1

Интерфейс

Разъем 1

• 1 штекер USB 2.0 Type-A

Разъем 2

• 1 х 3. Гнездо для микрофона с 3-х контактным стереоразъемом 5 мм

разъем 3

• 1 x гнездо стереоразъема 3,5 мм (аналоговый) для динамика / выход S / PDIF (цифровой)

Технические характеристики

Набор микросхем

• C-Media CM6533

Что такое звуковая карта USB?

Иметь компьютер без звуковой карты - отстой.В большинстве компьютеров и ноутбуков есть звуковые карты, и в наши дни люди этого ожидают. Но если ваш компьютер довольно старый или вы собираете его с нуля, есть альтернатива установке обычной звуковой карты.

Ответ - звуковая карта USB. Это устройство, которое вы просто подключаете к свободному USB-порту, и вы сразу получаете звук. В этой статье я объясню, как работает звуковая карта USB, и рассмотрю основные преимущества и недостатки использования звуковой карты USB.

Я помогал другим людям устанавливать звуковые карты USB на их компьютеры и ноутбуки, так что у меня есть некоторый опыт. Как вы убедитесь, прочитав эту статью, действительно не о чем беспокоиться. Так что давай продолжим, ладно?

Как работает звуковая карта USB?

Как вы, возможно, уже знаете, компьютер использует «единицы» и «0», известные как биты. Каждый файл на вашем компьютере представляет собой набор определенных определенным образом битов. В аудиофайлах также используются биты, и звуковая карта USB преобразует их в звуки, которые мы можем слышать и понимать.

Звуковая карта USB выполняет цифро-аналоговое преобразование. Мы не можем услышать музыкальное произведение в цифровом формате. Мы можем слышать только аналоговые звуки. Звуковая карта USB обрабатывает биты звука и преобразует их, чтобы мы могли слышать их через динамики или наушники.

В звуковой карте USB есть усилитель. Когда происходит начальное цифроаналоговое преобразование, аналоговые волны очень слабые и требуют усиления, чтобы они были слышны для нас. Таким образом, усилитель внутри звуковой карты USB подает питание на эти небольшие аналоговые волны, чтобы сделать их намного больше для вывода на динамики или наушники.

Звуковая карта USB также преобразует аналоговые сигналы в цифровые. Вы можете подключить микрофон к звуковой карте, а затем создать аудиофайл своего голоса на своем компьютере. Компьютер не может работать с аналоговыми волнами, поэтому должен происходить процесс цифрового преобразования. Ваша звуковая карта USB делает все это возможным.

Цифро-аналоговые и аналого-цифровые преобразователи в звуковой карте USB работают очень быстро, и нам кажется, что все это происходит в режиме реального времени. Эта технология используется и для других приложений, таких как телекоммуникации.Ваш мобильный телефон преобразует цифру в аналоговую и наоборот.

Настройка звуковой карты USB

Доступно несколько различных типов звуковых карт USB. В простейшем виде они представляют собой небольшую коробку с кабелем USB и разъемом с двумя разъемами 3,5 мм для наушников и микрофона. Вы также можете получить звуковую карту USB, которая напоминает систему Hi-Fi с динамиками, графическим эквалайзером и многим другим.

Не имеет значения, какая у вас звуковая карта USB, процесс настройки будет аналогичным.У большинства звуковых карт USB есть установочный диск, содержащий файлы драйверов, необходимые для правильной работы устройства. Запустите установочный диск перед тем, как вставить звуковую карту USB в свободный порт USB.

После того, как установочные файлы настроены, вы можете подключить звуковую карту USB. Если вы не получили установочный компакт-диск со звуковой картой USB, перейдите на веб-сайт производителя, найдите там последние установочные файлы и загрузите их. В Windows есть несколько драйверов для звуковых карт, но не все.

Как только вы подключите звуковую карту USB, она сразу же заработает, если вы использовали правильные установочные файлы. Вы можете проверить, все ли в порядке, зайдя в панель управления и выбрав «Оборудование и звук». Перейдите в «Управление аудиоустройствами» и проверьте, отображается ли ваша звуковая карта USB и включена ли она.

Преимущества звуковой карты USB

По сравнению с установкой и настройкой обычной звуковой карты на вашем компьютере звуковые карты USB имеют следующие преимущества:

Простая установка

Установка действительно простой Звуковая карта USB.Вам не нужно снимать крышку с компьютера и вставлять обычную карту в слот на материнской плате. Это просто вопрос использования свободного USB-порта, установки нужных файлов драйверов и подключения устройства.

Если вы не опытный компьютерщик, то открыть свой компьютер для установки звука может быть непростой задачей. карта. Кроме того, существует вероятность статических ударов, которые могут серьезно повредить материнскую плату и другие компоненты.

Звуковые карты USB компактны и портативны.

Большинство звуковых карт USB довольно маленькие, и их можно брать с собой куда угодно. Если у вас более одного компьютера без звуковой карты, вы можете использовать его на обеих этих машинах. Вам нужно установить файлы драйвера только один раз. После этого ваш компьютер будет мгновенно распознавать звуковую карту USB каждый раз, когда вы ее подключаете.

Некоторые звуковые карты USB обеспечивают лучшее качество звука и часто дешевле

Часто бывает, что современная звуковая карта USB создает звук лучше, чем у обычной звуковой карты, которую нужно установить в свой компьютер.Они также обычно значительно дешевле традиционных звуковых карт.

Некоторые люди будут использовать звуковую карту USB для добавления объемного звука на свой ноутбук или компьютер, даже если в них уже есть звуковая карта. Это потому, что они могут получить лучшее качество звука от звуковой карты USB.

Минимальные электрические помехи

Иногда внутренние звуковые карты страдают от электрических помех от других компонентов компьютера. Это очень вероятно со звуковой картой USB.

Недостатки звуковой карты USB

Вам необходимо учитывать следующие недостатки звуковой карты USB по сравнению с обычной звуковой картой PCI-E:

Производительность и задержка

Звуковая карта PCI-E всегда используется для обеспечения более высокой производительности с меньшей задержкой, чем звуковая карта USB, поскольку она напрямую подключена к материнской плате компьютера. Если на вашем компьютере запущены мощные аудиоприложения, то лучшим вариантом может оказаться традиционная карта.

USB-карты могут быть дорогими

Если вы просто ищете базовую звуковую USB-карту, вы не будете платить за нее много. Но если вам нужно много дополнительных функций, вы можете в конечном итоге заплатить за звуковую карту USB больше, чем за звуковую карту PCI-E, которая имеет те же функции.

Вы занимаетесь USB-портом

Если USB-порты на вашем компьютере слишком важны, то постоянное использование одного из них для звука может быть не лучшей идеей.

Заключение

Если вы хотите улучшить качество звука вашего компьютера, обязательно попробуйте звуковую карту USB.Простая звуковая карта USB может буквально изменить ваше впечатление от прослушивания.

USBPre 2 - Звуковые устройства

Обзор

Двухканальный портативный USB-аудиоинтерфейс высокого разрешения для Mac OS и Windows. Симметричный микрофонный / линейный аналоговый и коаксиальный / оптический вход / выход SPDIF с разрешением до 24 бит / 192 кГц. Фантом 48 В, ограничители пиков и фильтр высоких частот на микрофонных входах. Автономная работа позволяет использовать микрофонный предусилитель и аналого-цифровой преобразователь. Питание от шины USB.

Основные характеристики
  • Малошумящие микрофонные предусилители с расширенной полосой пропускания с фантомом 48 В, лимитерами, фильтрами высоких частот и аттенюатором 15 дБ.
  • Динамический диапазон больше 114 дБ (в 24-битном режиме).
  • Плоская полоса звукового сигнала от 10 Гц до 40 кГц (при 96 кГц SR) с очень низкими характеристиками искажений.
  • Каждый вход индивидуально выбирается между микрофонным, линейным и дополнительным сигналами (оба канала выбираются одновременно для подключений S / PDIF).
  • Прецизионный, 23-сегментный, многоцветный светодиодный индикатор пика / VU, выбираемый между входным и выходным источниками.
  • Усилитель для наушников с высокой выходной мощностью может работать с широким спектром наушников.
  • Симметричные выходы на разъемах XLR со специальным регулятором уровня могут использоваться для управления входами линейного или микрофонного уровня.
  • Mix control обеспечивает мониторинг с нулевой задержкой исходного звука, компьютерного звука или микширования как исходного звука, так и компьютерного звука для многодорожечной записи или компьютерной телефонии.
  • Разъемы
  • Phono (RCA) соединяют выход Aux с внешними громкоговорителями или предусилителями.
  • Питание по шине через USB для удобного однокабельного подключения к компьютеру.
  • В автономном режиме USBPre 2 работает как микрофонный предусилитель и аналого-цифровой преобразователь.
  • Аппаратный проход для тестирования и измерения, чтобы отправить компьютерный аудиосигнал непосредственно обратно на вход.
  • Шасси из высокопрочного экструдированного алюминия.
  • Mac® OS X 10.4+, Windows®XP / Vista / 7 и Linux, аудиоустройство, соответствующее классу.
  • Дополнительные функции, управляемые аппаратными DIP-переключателями на задней панели; нет только программных функций и нет панели управления.
Портативный аудиоинтерфейс высокого разрешения USBPre 2
USBPre ® 2 компании

Sound Devices - это портативный аппаратный интерфейс высокого разрешения для цифрового звука на базе Mac и Windows.USBPre 2 - это самый производительный и самый гибкий портативный интерфейс в отрасли, позволяющий подключать профессиональные микрофоны, источники линейного уровня, бытовую аудиоэлектронику и цифровые источники S / PDIF к компьютерам Mac OS и Windows через USB.

Прецизионные микрофонные предусилители

USBPre 2 включает в себя два микрофонных предусилителя на дискретных транзисторах с 24-битными преобразователями и частотой дискретизации до 192 кГц. Эти предусилители обеспечивают высочайшую производительность среди всех портативных интерфейсов.Их топология используется совместно с отмеченным наградами цифровым аудиорекордером 744T от Sound Devices. Ограничители пиков, фильтры верхних частот и аттенюатор 15 дБ обеспечивают защиту от перегрузки. Все аналого-цифровое и цифро-аналоговое преобразование выполняется USBPre 2 для обеспечения превосходного качества звука.

Подключение к компьютеру

USBPre 2 обеспечивает простое подключение plug-and-play к компьютерам под управлением Mac OS, Windows и Linux. Для USBPre 2 нет драйверов для установки и нет только программных функций.Все дополнительные элементы управления и настройки доступны на DIP-переключателях на задней панели. Порт USB также обеспечивает питание устройства как при подключении в качестве аудиоинтерфейса, так и при использовании в автономном режиме.

Как аудиоустройство соответствующего класса, USBPre 2 ограничен максимальной скоростью передачи данных 24 бит, 48 кГц в Windows, Linux и Mac OS версий с 10.4 по 10.5.7. Mac OS 10.5.8 и выше поддерживает устройство аудио класса 2.0 и может адресовать USBPre 2 до 24 бит, 192 кГц.

Чтобы включить более высокую частоту дискретизации в ОС Windows, загрузите доступный драйвер Windows ASIO.

Гибкость подключения выходов

Для соединения с большими и маленькими звуковыми системами USBPre 2 включает в себя многочисленные типы выходных соединений, включая балансный микрофонный или линейный на XLR, небалансный потребительский линейный на RCA, коаксиальный S / PDIF (RCA) и оптический (Toslink). . Выходы имеют собственный, выделенный регулятор уровня на передней панели. Используйте симметричные линейные сигналы для подключения к активным громкоговорителям. Используйте оптический S / PDIF для подключения к Hi-Fi системам. Используйте коаксиальный выход S / PDIF в автономном режиме для портативного микрофонного предусилителя с цифровым выходом для любого производственного приложения.

Информативный замер

Точное измерение уровня сигнала необходимо любому звукорежиссеру. USBPre 2 включает 23-сегментный многоцветный светодиодный индикатор для точной индикации уровня. Измеритель может переключаться между измерением входного сигнала и измерением сигнала воспроизведения. Измеритель показывает баллистику как VU, так и пиковую (PPM).

Надежность после полевых испытаний

Как и все продукты Sound Devices, USBPre 2 разработан для работы в самых сложных условиях.Его экструдированный алюминиевый корпус и алюминиевые панели, механически обработанные ручки, металлические разъемы и маркированная лазером номенклатура рассчитаны на годы эксплуатации.

Автономная работа

USBPre 2 можно использовать в автономном режиме, где он работает как высококачественный портативный микрофонный предусилитель и аналого-цифровой преобразователь. Цифровые сигналы, подключенные к USBPre 2, преобразуются в аналоговые и доступны на выходах для наушников, XLR и RCA. Автономная работа требует, чтобы устройство было подключено к источнику питания USB.Автономный режим - отличный вариант, когда требуется дополнительный микрофонный предусилитель, аналого-цифровой преобразователь или цифро-аналоговый преобразователь.

Стандартная гарантия один год превращается в двухлетнюю после регистрации.
Щелкните здесь для получения дополнительной информации.

Комплектация:

  • Компьютерный аудиоинтерфейс USBPre 2
  • Кабель USB A - USB B длиной 2 метра
  • 4 Клейкие резиновые «Бамперы»

Опора

Регистрация продукта

Увеличьте срок гарантии с одного года до двух лет, зарегистрировавшись.
Зарегистрироваться

Запрос на ремонт

Запросите обслуживание у одного из наших авторизованных технических специалистов.
Запросить ремонт

Связаться со службой поддержки

Есть вопрос для нашей службы поддержки? Мы здесь, чтобы помочь.
Обратиться в службу поддержки

Компьютерные звуковые карты | B&H Photo Video

Знакомство со звуковыми картами

В то время как видеокарта позволяет компьютеру воспроизводить визуальные эффекты, звуковая карта создает звук в сочетании с графикой. Несмотря на то, что на многих настольных компьютерах и ноутбуках уже установлены звуковые карты, вы можете обновить их или вам может потребоваться одна для специальной сборки.Специальная звуковая карта позволяет вашему компьютеру воспроизводить чистый, четкий звук, чтобы диалоги и звуковые эффекты в играх и фильмах были более четкими, а более тонкие детали музыки передавались через динамики или наушники.


Нужна ли звуковая карта?

Многие компьютеры поставляются со звуковой картой, встроенной в материнскую плату, которая воспроизводит звук, которого обычно достаточно для повседневных приложений. Ваш компьютер будет загружаться и работать без него, поэтому, даже если у вас его нет, он все равно будет работать - он просто не будет воспроизводить звук.

Вы можете установить новые, обновленные звуковые карты компьютера, что может потребоваться в определенных ситуациях. Профессиональное производство звука может извлечь выгоду из высококачественной звуковой карты, поскольку она обычно более изолирована от внешних помех, чем заводская карта. Преданные геймеры с высококачественными наушниками или мощными внешними динамиками также могут извлечь выгоду из обновленной звуковой карты, позволяющей им полностью погрузиться в атмосферу, четко слышать звуки окружающей среды и быстрее реагировать на игровые подсказки.


Как узнать, какую звуковую карту я установил?

Вы можете увидеть, какая звуковая карта сейчас установлена ​​на вашем компьютере, проверив Диспетчер устройств. Это должно дать вам представление о том, с чем может справиться ваша система при принятии решения о переходе на другую карту. Также проверьте свою компьютерную систему, чтобы убедиться в совместимости с новой звуковой картой.


Как работает звуковая карта?

Звуковые карты преобразуют цифровые сигналы в аналоговые звуковые волны, которые могут слышать люди.Звук выходит через встроенные динамики компьютера или через внешние динамики. Звуковые карты также имеют порты для подключения обычных и студийных наушников, микрофонов и множества других аудиоустройств.


Как установить новую звуковую карту

Звуковые карты компьютера подключаются к материнской плате ПК через слоты ПК. Они легко подключаются и могут быть закреплены винтом сбоку корпуса башни. Опять же, специализированные звуковые карты могут иметь дополнительную изоляцию для защиты от помех, но все равно должны подключаться к слоту PCI.Для работы некоторых звуковых карт также может потребоваться установка драйверов или другого программного обеспечения, которое можно установить после того, как физическое устройство будет установлено.

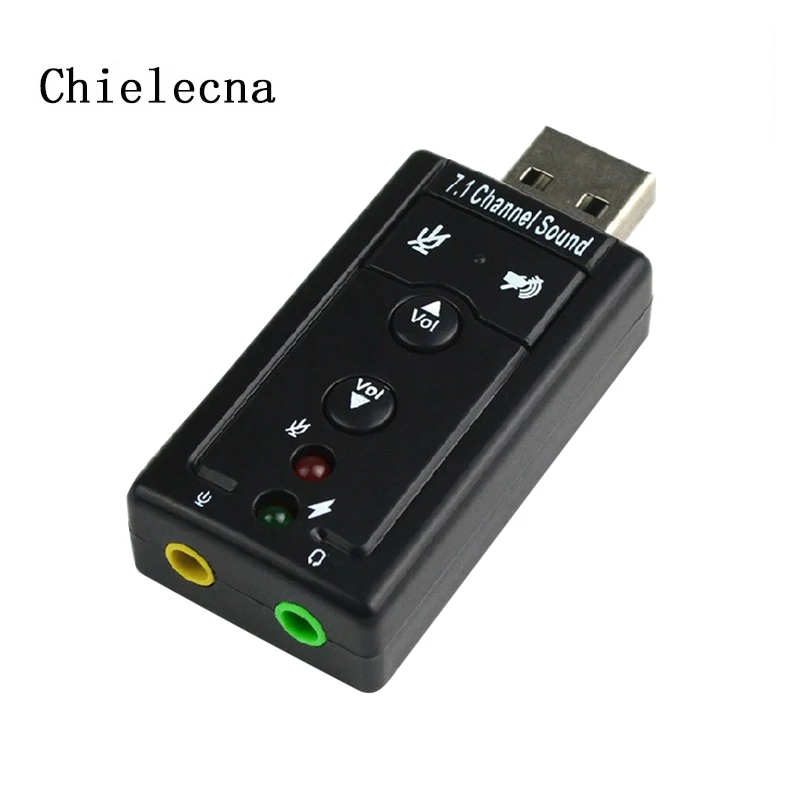

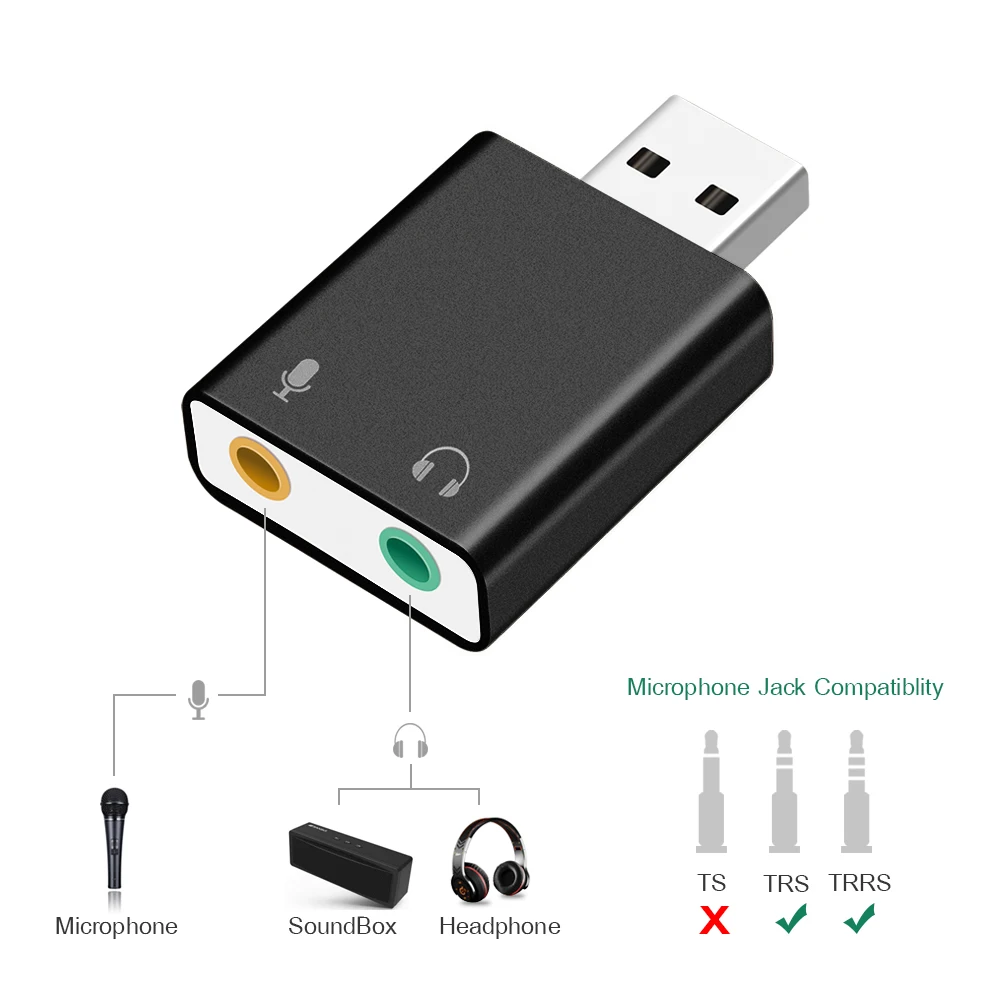

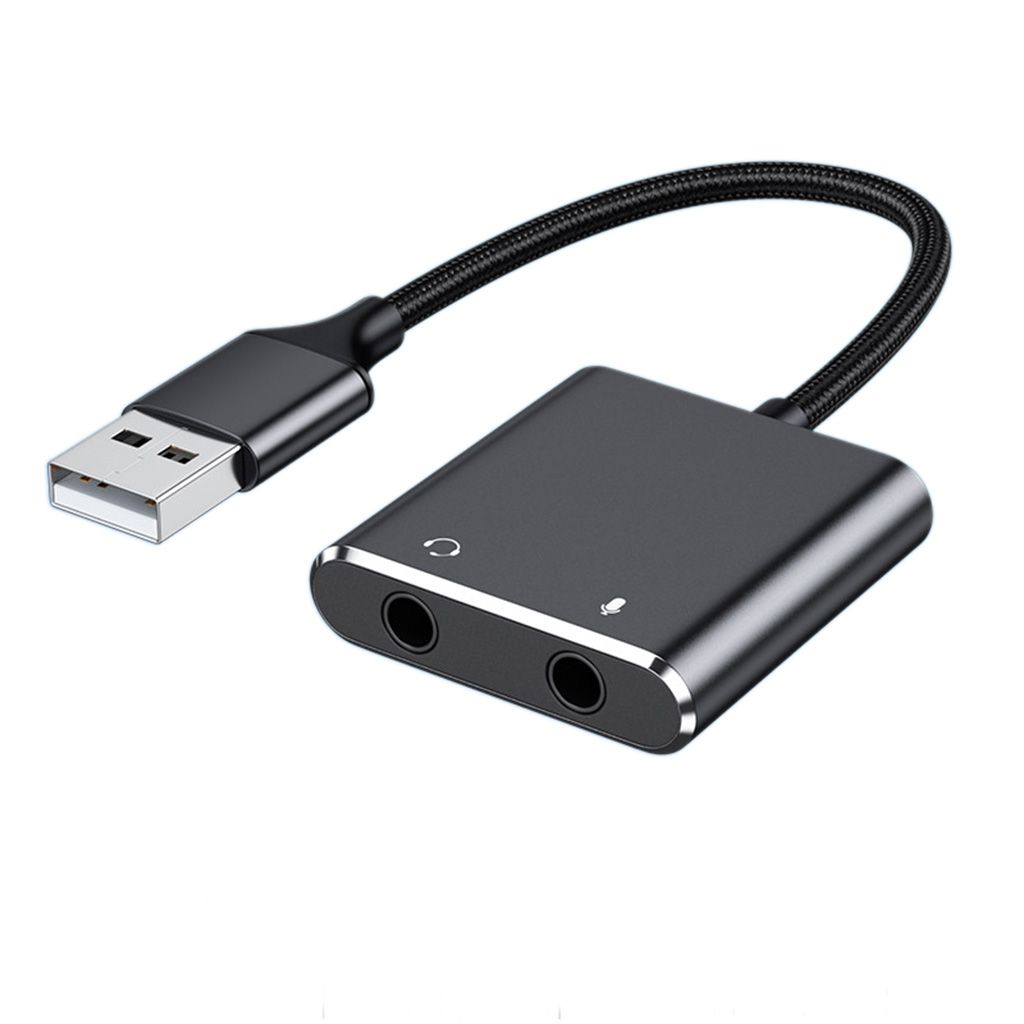

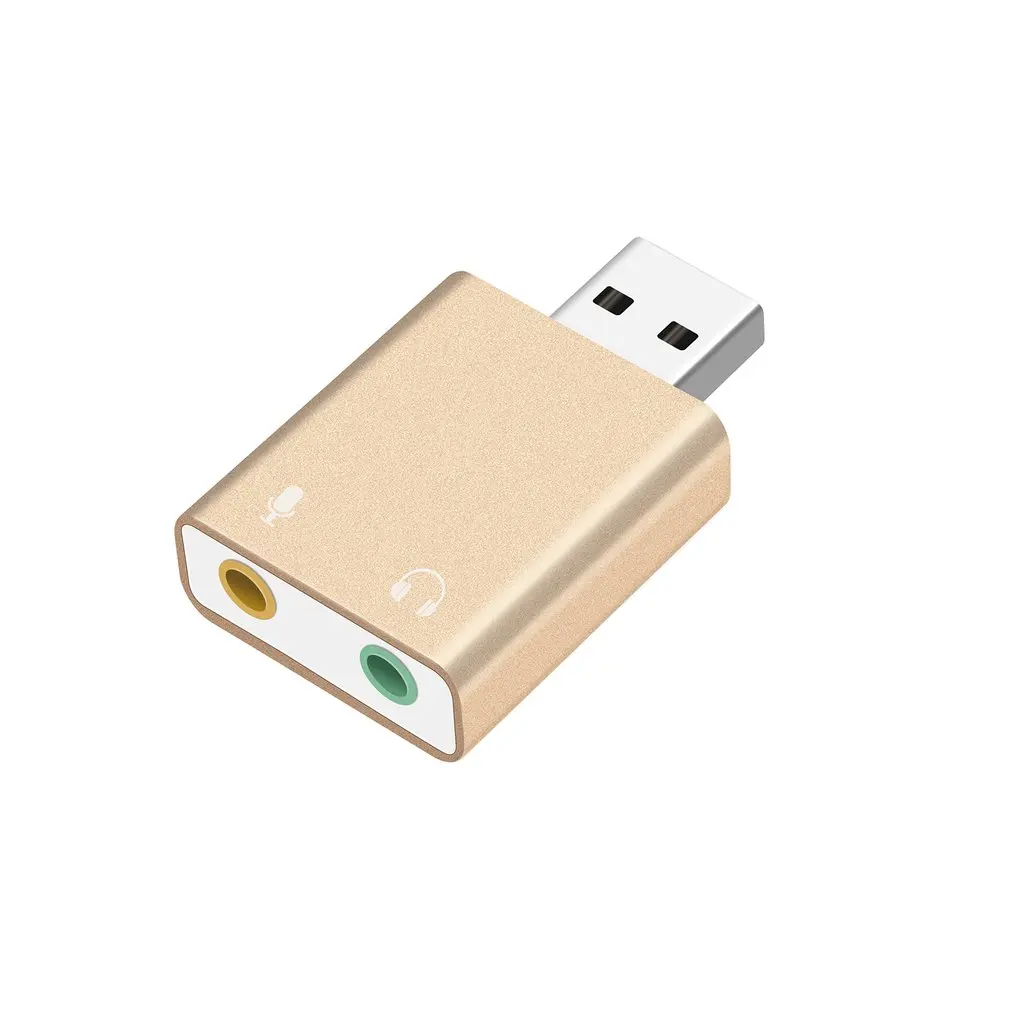

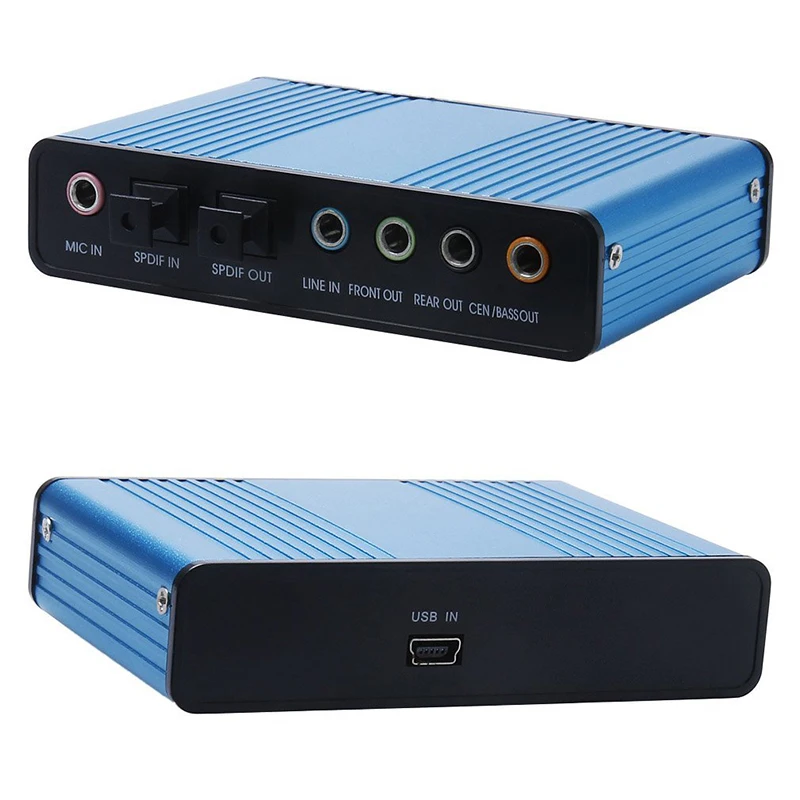

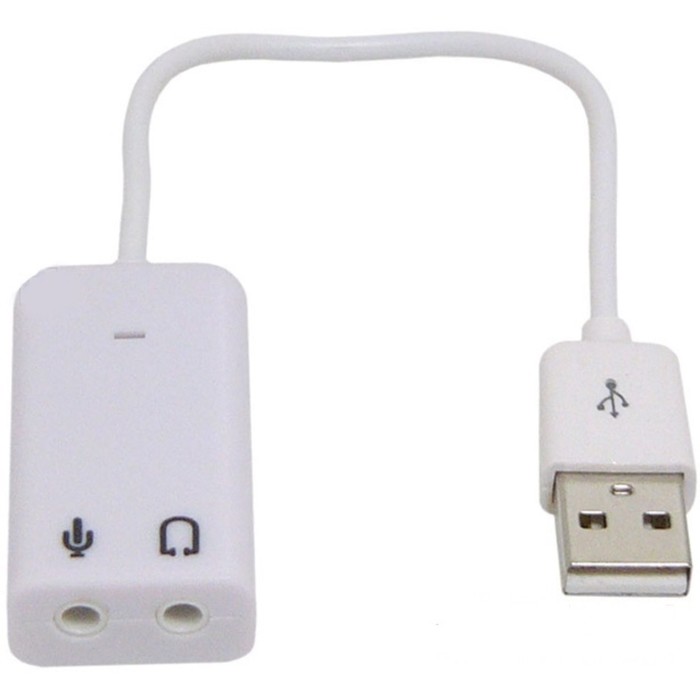

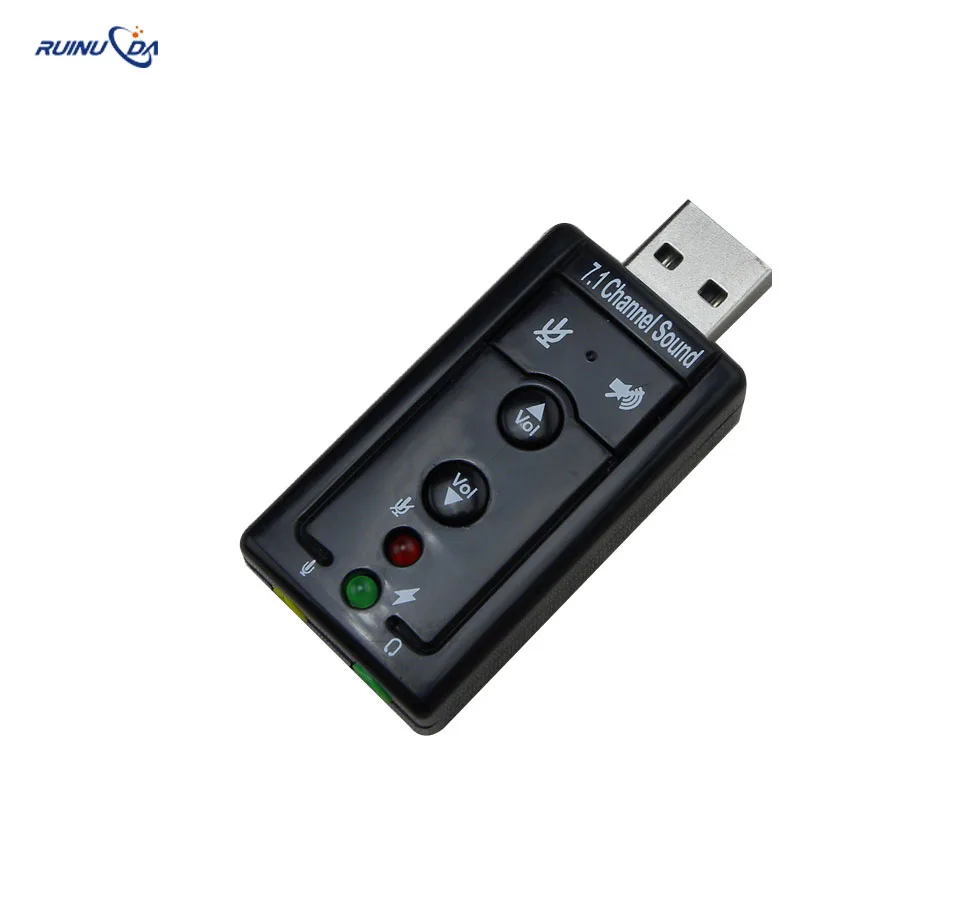

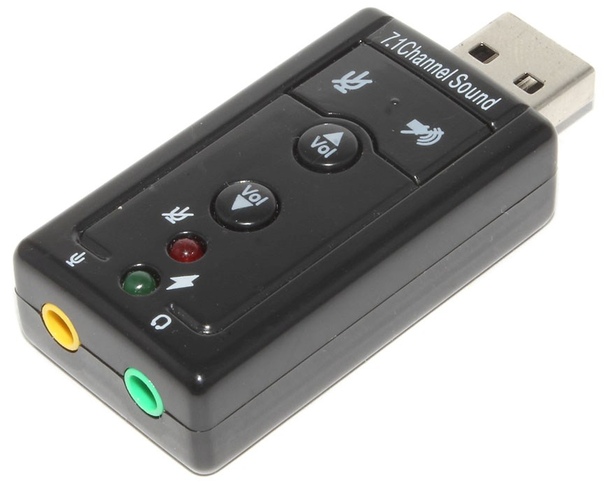

Также можно установить внешнюю звуковую карту, которая подключается к компьютеру через USB. Их еще проще использовать, и они имеют порты для наушников и микрофонов. Некоторые внешние звуковые карты также имеют собственный регулятор громкости и могут легко переключаться между выходом на наушники и динамиком. Внешние звуковые карты часто бывают компактными и портативными, что делает их особенно подходящими для использования с портативными компьютерами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
