Принцип работы оптического рефлектометра

Оптический рефлектометр (OTDR) — это измерительный прибор, предназначенный для определения характеристик оптических волокон. Его работа основана на следующих ключевых принципах:

Отправка зондирующего светового импульса в оптическое волокно
Анализ отраженного сигнала, возникающего из-за эффектов рассеяния и отражения
Определение расстояния до неоднородностей волокна по времени прохождения сигнала
Измерение уровня затухания и потерь на различных участках волокна

Как именно происходит измерение с помощью OTDR? Прибор посылает в волокно короткий световой импульс и начинает отсчет времени. Распространяясь по волокну, импульс частично отражается от различных неоднородностей. Отраженный сигнал возвращается обратно и регистрируется прибором.

Основные компоненты оптического рефлектометра

В состав типичного OTDR входят следующие ключевые компоненты:

Источник излучения (обычно лазерный диод)
Высокочувствительный фотодетектор
Оптический разветвитель
Аналого-цифровой преобразователь
Микропроцессор для обработки данных
Дисплей для отображения рефлектограммы

Источник генерирует импульсы света заданной длительности и мощности. Фотодетектор регистрирует обратно рассеянное излучение. АЦП преобразует аналоговый сигнал в цифровой вид для дальнейшей обработки.

Анализ рефлектограммы OTDR

Результат измерения рефлектометр представляет в виде графика, называемого рефлектограммой. Как интерпретировать рефлектограмму OTDR?

Ось X показывает расстояние вдоль волокна
Ось Y отображает уровень обратного рассеяния в дБ
Наклонные участки соответствуют равномерному затуханию

Вертикальные пики указывают на отражающие события (разъемы, сварки)
Ступеньки вниз говорят о неотражающих потерях

Анализируя форму рефлектограммы, можно определить расположение и характер различных событий в волокне — сварных соединений, разъемов, изгибов, обрывов и т.д.

Применение рефлектометров в различных областях

Рефлектометры нашли широкое применение в самых разных сферах:

Телекоммуникации

Тестирование оптоволоконных линий связи
Поиск неисправностей в оптических кабелях
Оценка качества монтажа ВОЛС

Промышленность

Контроль качества оптических компонентов
Измерение параметров оптических волокон
Диагностика промышленных сетей передачи данных

Геотехнический мониторинг

Контроль состояния грунтов и сооружений
Обнаружение деформаций и смещений
Анализ устойчивости склонов и насыпей

Научные исследования

Изучение свойств новых оптических материалов
Анализ быстропротекающих процессов
Измерение сверхмалых расстояний и перемещений

Благодаря своей универсальности рефлектометры стали незаменимым инструментом во многих областях науки и техники.

Типы рефлектометров

Существует несколько основных типов рефлектометров:

Оптические рефлектометры (OTDR)

Используются для анализа оптических волокон и линий связи. Работают в диапазоне длин волн от 850 до 1625 нм.

Рефлектометры во временной области (TDR)

Применяются для исследования электрических кабелей. Анализируют отражение электрических импульсов.

Рефлектометры частотной области (FDR)

Используют частотно-модулированный сигнал для определения характеристик линии передачи.

Рефлектометры низкочастотные (LFR)

Работают на низких частотах для анализа длинных кабельных линий.

Выбор типа рефлектометра зависит от конкретной задачи измерения и исследуемой среды.

Преимущества и недостатки рефлектометрии

Метод рефлектометрии имеет ряд достоинств и ограничений:

Преимущества

Возможность измерения из одной точки
Высокая точность определения расстояний
Наглядность представления результатов
Обнаружение скрытых дефектов

Недостатки

Сложность интерпретации рефлектограмм
Ограниченное разрешение на коротких дистанциях
Высокая стоимость оборудования
Необходимость квалифицированного персонала

Несмотря на некоторые ограничения, преимущества рефлектометрии делают ее незаменимым методом диагностики в различных областях.

Перспективы развития рефлектометрии

Технологии рефлектометрии продолжают активно развиваться. Основные направления совершенствования:

Повышение разрешающей способности и точности измерений
Расширение динамического диапазона

Уменьшение размеров и энергопотребления приборов
Разработка новых методов анализа рефлектограмм
Интеграция с другими измерительными технологиями

В будущем ожидается появление портативных рефлектометров с возможностями искусственного интеллекта для автоматизированной диагностики сложных систем.

Принцип работы оптического рефлектометра (OTDR)

Главная

Оптический рефлектометр (OTDR) – это измерительный прибор, предназначенный для определения расстояния до неоднородностей показателя преломления оптического волокна: сварных соединений, макро изгибов, коннекторов, обрывов и т д. Его работа основана на детектирование отраженных сигналов вследствие Релеевского рассеяния и Френелевского отражения.

В ходе диагностики оптического волокна, оптический рефлектометр посылает в него зондирующий импульс.

Зондирующий импульс – это световой импульс определенной амплитуды и длительности. Его характеристики во многом определяют максимальную протяженность измеряемой линии и разрешающую способность измерения.

Одновременно с запуском зондирующего импульса, рефлектометр начинает отсчет времени. Распространяясь по оптическому волокну, импульс сталкивается с различными препятствиями (повреждениями, неоднородностями), от которых происходит отражение части сигнала. Отраженный сигнал распространяется в обратном направлении и время его поступления на вход рефлектометра фиксируется.

Все неоднородности показателя преломления в рефлектометрии называются “События”. В свою очередь, события делятся на отражающие (вызванные Френелевским отражением) и неотражающие (вызванные Релеевским рассеянием)

Рисунок 1 – Структурная схема оптического рефлектометра

В результате, время распространения сигнала до повреждения вычисляется как разделенное на два время прохождения импульса до повреждения и обратно.

Расстояние до события вычисляется по формуле: L = T * V, где Где T – время распространения импульса до события; V — скорость распространения импульса

Скорость распространения импульса в волокне вычисляется из формулы

Рисунок 2 – Формула определения показателя преломления

Используя показатель преломления n (выставляется в рефлектометре) и скорость распространения света в вакууме C0 (константа).

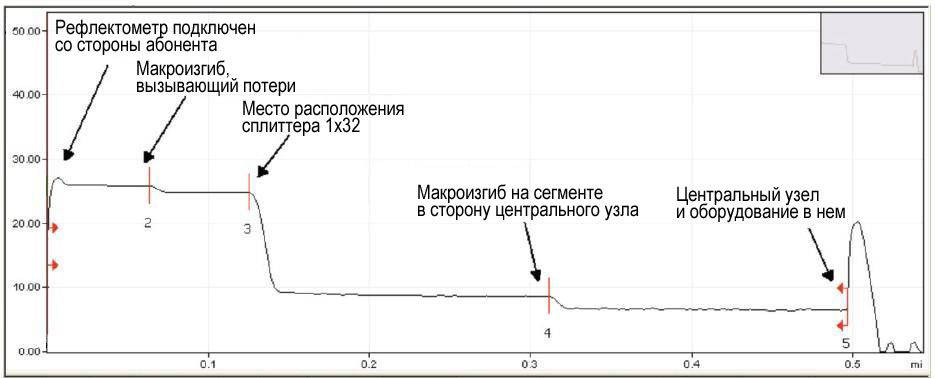

Результат измерения рефлектометр представляет в виде графика, называемого рефлектограммой.

Рисунок 3 – Типичная рефлектограмма

Подведя курсор к какому-либо событию, на нижней оси можно увидеть на каком расстоянии от точки измерения оно находится.

Чаще всего, результаты измерений в численном виде приводятся и в таблице событий, в которой указываются для каждого события:

номер события
потери, дБ (на отражающих и не отражающих событиях)

отражение, дБ (на отражающих событиях)
расстояние до события, км

Рисунок 4 – Оптическая рефлектограмма с таблицей событий

Однако в таблицу в автоматическом режиме попадают только идентифицированные рефлектометром события. Вместе с тем, в ряде случаев рефлектометр не способен идентифицировать сварное соединение с малыми потерями, и приходится находить его на рефлектограмме в ручном режиме. Программное обеспечение некоторых рефлектометров позволяет добавить в таблицу найденное в ручном режиме сварное соединение.

Пример

При измерении 12 волоконного кабеля, выяснилось, что 10 волокон имеют по 3 сварки ( на расстоянии 4км, 8 км и 12 км). В 2-х остальных волокнах в автоматическом режиме обнаружено только 2 сварных соединения (на расстоянии 4 км и 12 км). Это вызвано тем, что сварные соединения получились очень хорошими. Вместе с тем, соединения на расстоянии 8 км есть на всех волокнах и ее необходимо показать в отчете. В этом случае, в программном обеспечении открывается рефлектограмма, выставляется курсор на расстояние 8 км и добавляется событие. На этом событии появляется возможность в ручном режиме измерить потери. После добавления такого события, информация о нем появляется в таблице событий и отчете. Таким же способом можно удалить ошибочно найденное событие (Фантом), которое иногда появляется вследствие переотражения сигнала от некачественного или грязного коннектора на входе рефлектометра.

Для получения корректных результатов потерь на событиях, необходимо проводить двусторонние измерения с последующем вычислении среднего значения на каждом событии.

Определение сварного соединения (макро изгиба) оптического волокна при помощи рефлектометра (OTDR)

Как известно, сварное соединение и макро изгиб, относятся к не отражающим событиям, то есть от этих событий не происходит отражения сигнала. Соответственно, для определения их местоположения оптический рефлектометр производит измерение рассеяния света (Релеевского рассеяния) в каждой точке волокна. Причем количество точек измерения является характеристикой АЦП рефлектометра и чем больше количество этих точек, тем больше разрешающая способность прибора.

В настройке рефлектометра присутствует такой параметр как «Порог по не отражающим событиям». Этот параметр определяет минимальный перепад уровня рассеяния, который будет восприниматься рефлектометром как не отражающее событие. Так, минимальное значение порога неотражающих событий у большинства оптических рефлектометров: 0,01 дБ. Это значит, что перепады со значением менее 0,01 дБ будут восприниматься как шумы, а перепады рассеяния более 0,01 дБ – как неотражающее событие, попадать в таблицу событий и обозначаться соответствующим значком (рис 4, события №2,3,4). На первый взгляд кажется, что настройка этого коэффициента не нужна и стоит использовать всегда минимально возможный порог, однако в случае наличия большого количества помех, возможно появление ложных событий, что может ввести измерителя в заблуждение.

Рисунок 5 – Процессы, происходящие в месте сварки волокон различных производителей

На рисунке 5 продемонстрирован случай, когда волокно с большим количеством примесей сварено с волокном с меньшим количеством примесей. В этом случае при измерении слева направо, рефлектометр фиксирует резкое уменьшение уровня обратного рассеяния (Релеевского рассеяния) и идентифицирует событие как неотражающее с большими потерями. При измерении с обратной стороны, при переходе с одного волокна в другое уровень обратного рассеяния резко увеличивается, что идентифицируется как усиление. Естественно, в данном случае мы имеем дело не с реальным усилением, а с псевдо усилением. Поэтому для определения реальных потери на сварном соединении необходимо проводить двусторонние измерение, и вычислять среднее значение потерь на сварном соединении по формуле Асв сред = (А _{св А-Б} + А _{св Б-А})/2.

Определение разьёмного соединения (коннекторного) оптического волокна при помощи рефлектометра (OTDR)

Разъёмное соединение относится к отражающим событиям. Уровень отражения сигнала от коннекторного соединения описан в соответствующих стандартах и в вебинаре “Оптические разъемы: типы, установка, чистка”. Отраженный от такого соединения сигнал напрямую фиксируется оптическим рефлектометром и отображается на рефлектограмме и таблице событий см. рисунок 3, а также рис 4 (события № 1,5,6,7).

СМОТРИТЕ ТАКЖЕ:

Подписаться на рассылку статей

Принцип действия рефлектометров

Корзина: Пусто

if ($_SERVER[‘PHP_SELF’] !== «/configurator/») { // сворачиваем на странице конфигуратора ?>

} ?>

Рефлектометры для медных линий. Советы по применению

Рефлектометр выявляет неоднородности линии связи (и, в частности, витой симметричной пары) путем измерения отраженного от них сигнала. Для этого в проверяемую пару кабеля подаются короткие электрические импульсы постоянного тока. Если в кабеле имеется неоднородность, энергия импульса полностью или частично отражается обратно к прибору. Как посылаемый импульс, так и все его отражения выводятся на дисплей. Неоднородность импеданса может возникать вследствие различных причин, каждой из которых соответствует свойственное только ей отражение. Именно благодаря этому обстоятельству удается по форме и положению отраженного на дисплее импульса определить не только место, но и характер неисправности.

Описанный принцип определения состояния пары кабеля на основе параметров отраженного импульса называют рефлектометрией во временной области (Time Domain Reflectometry, TDR). По своей сути он идентичен используемому в радиосистемах принципу радиолокации.

Метод измерения сигнала на выходе тестируемой линии (называемый также методом падающей волны) дает только интегральную оценку состояния линии и требует наличия двух приборов — генератора на передающей стороне и измерителя сигнала на приемной. Напротив, метод рефлектометрии, во-первых, позволяет определить состояние линии в любой ее точке, а во-вторых, измерительный прибор нужен только на одном конце линии. Именно последняя особенность объясняет широкую популярность рефлектометров TDR при тестировании линий связи.

Для определения расстояния до места повреждения кабеля или неоднородности импеданса необходимо просто задать коэффициент распространения (в отечественных приборах — коэффициент укорочения) и пределы измерения. Установка коэффициента распространения требуется для того, чтобы рефлектометр «знал», как быстро распространяется электрический импульс по кабелю определенного типа. После фиксации импульса прибор автоматически выполнит все расчеты и отобразит расстояние до места повреждения кабеля.

Прежде чем рассмотреть ключевые параметры и возможности рефлектометров, кратко опишем основные особенности витой симметричной пары, поскольку они имеют самое непосредственное отношение к работе рефлектометра.

См. также

Особенности витой симметричной пары и типичные примеры рефлектограмм

Выберите направление, по которому Вы хотите переговорить:

Принцип работы нового рефлектометра для измерения толщины диэлектрической пленки на подложках с произвольными поверхностными характеристиками | Обзор научных инструментов

Пропустить пункт назначения

Исследовательская статья| 01 мая 1988 г.

Б. Л. Сопори

Rev Sci Instrum 59, 725–727 (1988)

https://doi.org/10.1063/1.1139817

История статьи

Получено:

25 сентября 1987 г.

Принято:

15 января 1988 г.

Разделенный экран
Взгляды
- Содержание артикула
- Рисунки и таблицы
- Видео
- Аудио
- Дополнительные данные
- Экспертная оценка
Нажмите здесь, чтобы открыть pdf в другом окне PDF для
Делиться
- Твиттер
- Фейсбук
- Реддит
- LinkedIn
Перепечатки и разрешения
Поиск по сайту
Иконка Цитировать Цитировать

Цитата

Б. Л. Сопори; Принцип работы нового рефлектометра для измерения толщины диэлектрической пленки на подложках с произвольными характеристиками поверхности. Rev Sci Instrum 1 мая 1988 г .; 59 (5): 725–727. https://doi.org/10.1063/1.1139817

Скачать файл цитаты:

Рис (Зотеро)
Менеджер ссылок
EasyBib
Подставки для книг
Менделей
Бумаги
КонецПримечание
РефВоркс
Бибтекс

поиск панели инструментов

Расширенный поиск |Поиск по цитированию

Описан рефлектометр, который может выполнять точные измерения толщины диэлектрической пленки на подложке большой площади. Измеренное значение не зависит от характеристик поверхности подложки. Два основных принципа, на которые опирается новый рефлектометр: (i) зависимость интегральной отражательной способности от длины волны имеет минимум на длине волны, которая может быть связана с толщиной пленки; и (ii) принцип взаимности для интегральной отражательной способности (т. е. образец освещается светом с широким угловым распределением и измеряется составляющая света, отраженная по нормали к образцу). Прибор находит применение в полупроводниковой промышленности в целом и, в частности, в производстве устройств солнечной энергии. Этот прибор также можно использовать для измерения абсолютной отражательной способности.

Темы

Тонкие пленки, Оптические приборы, Оптические свойства

Некоторые приборы для измерения толщины пленки, основанные на эллипсометрии, производятся Gaertner Scientific Corporation, 1201 Wrightwood Ave., Chicago, IL 60614.

Предлагаются интерференционные приборы (приставки к микроскопу). E. Leitz, Inc., 24 Link Dr., Rockleigh, NJ 07647 и Nanometrics Inc., 690 E. Arques Ave, Sunnyvale, CA 94086.

Process Control Corporation предлагает прибор специально для измерения толщины Si3N4. Прибор, названный «Измеритель толщины митрида для быстрого тестирования», использует оптическое поглощение для измерения толщины пленки.

Текстурирование, обычно выполняемое химическими травителями на основе гидроксидов натрия или калия, силикатов и изопропилового спирта, обнажает плоскости (111). Следовательно (111) поверхности не текстурируются и остаются блестящими.

Б. Л.

Сопори

Дж. Электр. хим. соц.

131

667

(

1984

Б.Л.

Сопори

Заяв. Опц.

(

1988

Б. Л. Сопори (в печати).

Этот контент доступен только в формате PDF.

Рефлектометр временной области

: 3 важных факта —

Обложка: https://giphy.com/embed/vNNkcmf2sx6TF6maey

через GIPHY

Вопросы для обсуждения

901 87 Введение в рефлектометр временной области
- Определение Рефлектометр
- Определение рефлектометра во временной области
Описание рефлектометра во временной области r
Применение рефлектометра во временной области
- Анализ полупроводниковых устройств
- Измерение уровня с помощью TDR
- Применение s TDR в геотехнической инженерии
- Определение влажности почвы
- Приложения в сельскохозяйственном машиностроении
- Применение в обслуживании авиации
Некоторые другие типы рефлектометров во временной области

Знакомство с рефлектометром во временной области

Прежде чем мы начнем знакомиться с рефлектометром во временной области (TDR), расскажите нам о рефлектометре.

Рефлектометр: Рефлектометр представляет собой схему, которая изолирует и измеряет падающую и отраженную мощности от нагрузки с помощью направленного ответвителя.

Рефлектометры являются основным применением пассивных микроволновых компонентов. Рефлектометр используется в векторном анализаторе цепей, поскольку он может измерять различные параметры, такие как коэффициент отражения для однопортовой сети, параметры рассеяния для двухпортовой сети. Его также можно использовать вместо измерителя КСВ или в качестве монитора мощности.

Рефлектометр во временной области: Рефлектор во временной области или TDR — это электронное устройство, основанное на свойстве рефлектометра, которое определяет характеристики электрических линий по отраженным волнам.

Рефлектометры используются для обнаружения неисправностей в кабелях, таких как витые пары или коаксиальные кабели. В этой статье вы узнаете больше об устройстве, использовании рефлектора временной области и объяснениях о нем.

Типичный рефлектометр во временной области. Изображение предоставлено Megger Ltd. — Megger Ltd, CC BY 3.0, ссылка 9.0278 Узнайте о 7+ приложениях микроволновой техники и обзоре. Нажмите здесь!

Описание рефлектометра во временной области

Принцип работы

Рефлектометр анализирует отраженные сигналы, посылаемые им самим. Для анализа отражений он сначала передает сигнал по кабелю и ждет отражения. При наличии дефектов или несоответствий в линии передачи или кабеле часть падающей волны отражается. TDR принимает отраженную волну, а затем анализирует ее для обнаружения и измерения неисправностей. Но если дефектов нет или все нормально, то сигнал доходит до дальнего конца без отражений, и кабель считается годным. Принцип работы рефлектометра во временной области почти аналогичен принципу работы RADR.

Анализ

Рефлектометр анализирует отраженную волну. Интерпретируется, что амплитуда отраженной волны определяет импеданс разрыва. Отраженные импульсы также определяют расстояние до отраженной волны, которая дополнительно определяет местонахождение неисправности.

Показания рефлектометра, изображение предоставлено: Constant314, рефлектограмма кабеля с открытым окончанием, CC0 1.0

Метод

Рефлектометр во временной области начинает свою работу, отправляя импульсные или ступенчатые сигналы или энергии. Затем он наблюдает отраженную энергию или сигналы впоследствии. Неоднородность импеданса измеряется и анализируется по отраженным импульсам энергии, поскольку амплитуда, величина и форма волны помогают в анализе.

Например, предположим, что импульсная функция отправляется от TDR к подключенной нагрузке. В этом случае рефлектометр показывает на своем дисплее импульсный сигнал, а амплитуда указывает импеданс несплошности. Следующее выражение дает связь между импедансом нагрузки и величиной отраженной волны.

P = (R _L – Z ₀) / (R _L + Z ₀)

Z0 – волновое сопротивление линии передачи или коаксиального кабеля . RL — подключенное сопротивление нагрузки.

Любая неоднородность импеданса рассматривается как импеданс нагрузки, а импеданс нагрузки заменяет ее. Процесс заключается в быстрых изменениях волнового сопротивления линий передачи.

Передаваемые сигналы рефлектометров

Рефлектометры временной области используют различные виды сигналов в качестве падающих сигналов. Некоторые передатчики используют импульсные сигналы. Некоторые из них используют ступенчатые сигналы с быстрым нарастанием. Некоторые из них также используют импульсные функции сигналов.

Рефлектометры, использующие импульсные сигналы, отправляют импульс по кабелю. Их твердость зависит от ширины посылаемого ими импульса. Вот почему узкие импульсные сигналы предпочтительнее. Но у импульсов узкой ширины есть недостаток, поскольку они имеют высокую частоту. Высокочастотные сигналы искажаются внутри больших кабелей.

Отраженные сигналы рефлектометра

Обычно волны, отраженные от импеданса нагрузки или из-за импеданса разрыва, по своей форме аналогичны падающим волнам. Тем не менее, величина и другие свойства меняются. Если есть какое-то изменение импеданса нагрузки, отраженная волна точно изменяет свои параметры, чтобы показать изменения. Например, если импеданс нагрузки увеличится на шаг, отраженная волна также будет иметь увеличенный шаг.

Это свойство отраженной волны находит применение во многих областях рефлектометра во временной области. Рефлектометры используются для обеспечения характеристических импедансов кабеля, других параметров импеданса, отсутствия рассогласования в разъемах или соединениях.

Передача сигнала и отражение от разрыва нагрузки, Изображение предоставлено: Олег Александров, Частичное пропускание, помечено как общественное достояние, более подробная информация на Wikimedia Commons

Применение отражателя во временной области длинные кабели. Если какая-либо неисправность возникает в очень длинных кабелях, практически невозможно локализовать неисправность после выкапывания многокилометрового кабеля. Именно тогда в дело вступает рефлектометр TD. Рефлектометр во временной области способен измерять сопротивления на разъемах и может обнаруживать (обнаруживать) неисправности задолго до катастрофических отказов.
Рефлектометры также находят применение в линиях связи, поскольку они могут уловить любое незначительное изменение импеданса линии из-за введения любого ответвления или соединения.
Рефлектометры во временной области имеют решающее значение для печатных плат. Печатные платы, предназначенные для высоких частот, нуждаются в TDR для анализа неисправностей. Некоторые из основных приложений подробно перечислены ниже.
> Анализ полупроводниковых устройств
Рефлектометры полезны для обнаружения дефектов в корпусе полупроводника. Используя свойство доменной рефлектометрии, TDR предоставляет метки для каждой проводящей дорожки. Это полезно для выяснения точного местоположения отверстия и шорт.
> Измерение уровня с помощью рефлектометра
Как упоминалось ранее, рефлектометры являются полезными и важными устройствами для обнаружения и локализации повреждений длинных кабелей. Более продвинутое устройство – устройство для измерения уровня на основе TDR может определить уровень жидкости, используя это древнее и фундаментальное свойство.
В целях измерения устройство посылает сигнал по кабелю или волноводу. Часть сигнала отражается после того, как сигнал падает или попадает на целевую поверхность среды. Теперь устройство вычисляет период, вычисляя разницу между временем отправки и временем приема отраженной волны. Период теперь помогает определить уровень жидкости. Поскольку устройство измеряет уровень жидкости, именно поэтому оно называется устройством измерения уровня.
Внутренние датчики устройства обрабатывают анализируемый вывод с использованием аналоговых сигналов. Но есть и некоторые трудности, когда распространение сигнала зависит от диэлектрической проницаемости среды. Содержание влаги также сильно влияет на распространение.
> Применение рефлектометров в геотехнической инженерии
Рефлектометры широко используются в области геотехнической инженерии. Они используются для наблюдения за движением склонов с использованием различных инструментов, таких как выемки шоссе, рельсовые пути и карьеры.
Рефлектометры также используются для наблюдения за стабильностью. В процессе наблюдения рядом с интересующим районом прокладывается кабель. Любое несоответствие изоляторов между проводниками влияет на электрический импеданс коаксиального кабеля. Коаксиальный кабель окружен твердой обложкой. Это помогает интерпретировать движение Земли через быстрое искажение кабеля. Деформация вызывает появление пика на мониторе рефлектометра. В настоящее время методы обработки сигналов выполняют ту же работу более эффективно.
> Определение влажности почвы
Рефлектометры временной области используются для определения уровня влажности почвы. Процесс измерения довольно прост. Внутрь разных слоев почвы помещают рефлектометр, после чего отмечают время начала выпадения осадков и время повышения влажности почвы. TDR полезны для измерения скорости инфильтрации воды.
> Применение в сельскохозяйственной технике
Как упоминалось ранее, рефлектометры могут измерять содержание почвы. Это полезно и важно для изучения сельскохозяйственной техники и науки. Исследования и передовые исследования сделали рефлектометры во временной области более совершенными с технической точки зрения для измерения содержания влаги в почве и зерне, пищевых продуктах и отложениях. Однако основной строительный блок остался прежним. TDR очень известны из-за их точности в измерениях.
> Применение в авиационном обслуживании
Рефлектометры нашли применение в авиационном обслуживании электропроводки. Более конкретным свойством является «рефлектометрия с расширенным спектром во временной области», которая используется для обнаружения неисправности и профилактического обслуживания.
