Принцип работы тактовой кнопки: устройство, типы и применение

Как устроена и работает тактовая кнопка. Какие бывают виды тактовых кнопок. Где применяются тактовые кнопки в электронике. Преимущества и недостатки тактовых переключателей.

Что такое тактовая кнопка и как она устроена

Тактовая кнопка (также называемая тактовым переключателем) — это разновидность кнопочного электрического переключателя, обеспечивающего тактильную обратную связь при нажатии. Основные элементы конструкции тактовой кнопки:

• Корпус из пластика или металла
• Подвижный металлический контакт в виде купола
• Неподвижные контакты на основании
• Кнопка-толкатель
• Выводы для монтажа на плату

При нажатии на кнопку подвижный контакт деформируется и замыкает цепь между неподвижными контактами. При отпускании контакт возвращается в исходное положение, размыкая цепь.

Принцип работы тактовой кнопки

Принцип работы тактовой кнопки основан на упругой деформации металлического контакта-купола. Рассмотрим последовательность работы:

1. В исходном состоянии подвижный контакт не касается неподвижных — цепь разомкнута
2. При нажатии кнопки купол прогибается и замыкает неподвижные контакты
3. Возникает характерный щелчок, обеспечивающий тактильную обратную связь
4. При удержании кнопки цепь остается замкнутой
5. После отпускания кнопки купол возвращается в исходное положение, размыкая цепь

Таким образом, тактовая кнопка работает как моментальный переключатель, замыкающий цепь только при удержании в нажатом состоянии.

Основные типы тактовых кнопок

Существует несколько основных разновидностей тактовых кнопок:

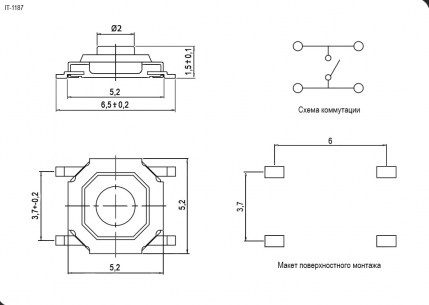

По типу монтажа:

• Для поверхностного монтажа (SMD)
• Для сквозного монтажа (THT)

По размеру:

• Миниатюрные (от 3×3 мм)
• Стандартные (6×6 мм, 12×12 мм)
• Крупные (более 12 мм)

По высоте профиля:

• Низкопрофильные (до 5 мм)
• Стандартные (5-10 мм)
• Высокие (более 10 мм)

По типу контакта:

• С металлическим контактом-куполом
• С силиконовым контактом

Выбор типа тактовой кнопки зависит от конкретного применения и требований к размерам, усилию нажатия, тактильным ощущениям и другим параметрам.

Где применяются тактовые кнопки

Тактовые кнопки нашли широкое применение в различных областях электроники:

• Бытовая техника (пульты ДУ, панели управления)
• Компьютерная периферия (клавиатуры, мыши)
• Мобильные устройства (кнопки смартфонов, планшетов)
• Автомобильная электроника (кнопки на руле, панели приборов)
• Промышленное оборудование (панели управления станков)
• Медицинская техника (кнопки на аппаратах и приборах)
• Измерительные приборы (кнопки мультиметров, осциллографов)

Тактовые кнопки используются везде, где требуется обеспечить надежное управление с тактильной обратной связью.

Преимущества тактовых кнопок

Тактовые кнопки обладают рядом важных преимуществ:

• Четкое тактильное ощущение при нажатии
• Компактные размеры
• Простая конструкция и низкая стоимость
• Высокая надежность (до миллионов нажатий)
• Защита от случайных нажатий
• Возможность поверхностного монтажа
• Широкий выбор типоразмеров и характеристик

Эти качества обеспечили тактовым кнопкам широкое распространение в современной электронике.

Недостатки тактовых кнопок

У тактовых кнопок есть и некоторые недостатки:

• Ограниченный срок службы (особенно при интенсивном использовании)
• Возможность дребезга контактов
• Чувствительность к загрязнениям
• Необходимость защиты от влаги и пыли
• Ограниченная нагрузочная способность

Эти недостатки необходимо учитывать при проектировании устройств с применением тактовых кнопок.

Как выбрать тактовую кнопку

При выборе тактовой кнопки следует учитывать следующие параметры:

• Размеры и способ монтажа
• Рабочее напряжение и ток
• Усилие срабатывания
• Ход кнопки
• Ресурс (количество нажатий)
• Степень защиты от внешних воздействий
• Тактильные характеристики
• Цена

Правильный выбор тактовой кнопки обеспечит надежную и комфортную работу устройства.

Заключение

Тактовые кнопки — простые, но важные компоненты современной электроники. Их принцип работы основан на упругой деформации металлического контакта. Благодаря компактности, надежности и четкой тактильной обратной связи тактовые кнопки широко применяются в различных устройствах. При правильном выборе и применении тактовые кнопки обеспечивают удобное и надежное управление электронными устройствами.

Кнопка в Ногинске: 737-товаров: бесплатная доставка, скидка-14% [перейти]

Партнерская программаПомощь

Ногинск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Продукты и напитки

Продукты и напитки

Здоровье и красота

Здоровье и красота

Электротехника

Электротехника

Промышленность

Промышленность

Детские товары

Детские товары

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Офисное оборудованиеКанцтоварыПапки и обложкиПапки-конверты на кнопкеКнопка

20 474

Кнопка смыва Geberit 116. 011.21.5 ручной пневмопривод SIGMA 01 (хром)

В МАГАЗИНЕще цены и похожие товары

Кнопка антивандальная Rexant (ON)-OFF Ø 12, 12В (2с) красная, без фиксации {36-3210} Бренд: Rexant,

В МАГАЗИНЕще цены и похожие товары

Кнопки для пробковых досок Attache силовые 50 шт./уп.

В МАГАЗИНЕще цены и похожие товары

Кнопка AEAL-22 Грибок с фиксацией красный d22мм 1НО+1НЗ ИЭК Напряжение: 440 В

В МАГАЗИНЕще цены и похожие товары

Кнопка AEAL-22 Грибок с фиксацией зеленая поворот d22мм 1НО+1НЗ ИЭК Напряжение: 440 В

В МАГАЗИНЕще цены и похожие товары

Кнопка антивандальная Rexant (ON)-OFF/(OFF)-ON Ø 16, 12В (5с) зеленая, без фиксации (A-16-C4) {06-0350-A}

В МАГАЗИНЕще цены и похожие товары

Выносная кнопка NexTORCH для фонаря моделей TA40, TA4

В МАГАЗИНЕще цены и похожие товары

Кнопка LAY5-BS142 Грибок с ключом красная d22мм 1НО ИЭК Напряжение: 440 В

В МАГАЗИНЕще цены и похожие товары

Выключатель Rexant 12V 3A (2с) Green 06-0350-A

ПОДРОБНЕЕЕще цены и похожие товары

Кнопка ABLF-22 зеленый неон d22мм 1НО+1НЗ ИЭК Напряжение: 440 В

В МАГАЗИНЕще цены и похожие товары

Кнопка антивандальная Rexant (ON)-OFF/(OFF)-ON Ø 16, 250В (5с) красная, без фиксации (A-16-C4) {06-0354-A}

В МАГАЗИНЕще цены и похожие товары

Выносная кнопка для фонаря NexTORCH myTorch XL

В МАГАЗИНЕще цены и похожие товары

Выносная кнопка для фонаря 501B (с креплением блочного лука)

В МАГАЗИНЕще цены и похожие товары

Bluetooth Пульт для Селфи

В МАГАЗИНЕще цены и похожие товары

Кнопочный выкл. ВК30-10, красный, 1з+1р, IP54, 10А, 660В, гриб. без фиксации

ПОДРОБНЕЕЕще цены и похожие товары

Кнопки для пробковых досок Attache силовые 30 шт./уп.

В МАГАЗИНЕще цены и похожие товары

38 378

Кнопка смыва Geberit 116.021.21.5 привод SIGMA 01 (глянц.хром)

В МАГАЗИНЕще цены и похожие товары

Кнопка управления LAY5-BA31 без подсветки зеленая 1НО ИЭК Напряжение: 660 B

В МАГАЗИНЕще цены и похожие товары

Кнопка антивандальная Rexant (ON)-OFF/(OFF)-ON Ø 22, 250В (6с) зеленая подсветка, без фиксации {36-3533}

В МАГАЗИНЕще цены и похожие товары

Выносная кнопка для фонаря 501B

В МАГАЗИНЕще цены и похожие товары

Кнопка XB2-BA21, черная, металл. осн., 1НО контакт

ПОДРОБНЕЕЕще цены и похожие товары

Кнопка антивандальная Rexant (ON)-OFF/(OFF)-ON Ø 16, 250В (5с) зеленая, без фиксации (A-16-C4) {06-0353-A} 1 шт

В МАГАЗИНЕще цены и похожие товары

Кнопка антивандальная Rexant (ON)-OFF/(OFF)-ON Ø 16, 250В (5с) зеленая, без фиксации {36-3265}

В МАГАЗИНЕще цены и похожие товары

Кнопка управления LAY5-BA42 без подсветки красная 1НО ИЭК Напряжение: 660 B

В МАГАЗИНЕще цены и похожие товары

20 474

Кнопка смыва Geberit 116. 011.46.5 ручной пневмопривод SIGMA 01 (хром)

В МАГАЗИНЕще цены и похожие товары

Кнопка AEА-22 Грибок красный d22мм 1НО+1НЗ ИЭК Напряжение: 440 В

В МАГАЗИНЕще цены и похожие товары

Выключатель-кнопка Rexant OFF-(ON) Ø 16.2, металл, зеленая (250В 2А (2с)) (RWD-306) {36-3353}

В МАГАЗИНЕще цены и похожие товары

Кнопка антивандальная Rexant (ON)-OFF Ø 19 (2c винт) плоская, без фиксации {06-0356-B} 1 шт Бренд:

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

Учебная практика 01.02 Практическая работа №1

2.3  Крухмалев В.В. Цифровые системы передачи [Электронный ресурс]: учебное пособие/ Крухмалев В.В., Гордиенко В.Н., Моченов А.Д.— Электрон. текстовые данные. — М.: Горячая линия — Телеком, 2012.— 376 c.— Режим доступа: http://www.iprbookshop. ru/12065. — ЭБС «IPRbooks», по паролю.

2.4  Ю.В. Скалин и др. Цифровые системы передачи. Радио и связь. М. 1988.

3. Подготовка к работе:

4.Основное оборудование.

В макете реализован трехразрядный неадаптивного приемника циклового синхросигнала. Синхросигнал передается кодовой комбинацией 111.

Назначение сигнальных диодов и кнопок управления макета:

Светодиоды «ИКМ» — отражают кодовую комбинацию ИКМ сигнала, повторяющегося циклично. Временное положение синхрогруппы соответствует 1,2,3 разрядам. Нумерация диодов – обратная порядку следования символов в кодовой комбинации.

Светодиоды «РС» — отражают запись символов группового ИКМ сигнала в разряды регистра сдвига.

Светодиод «СС» — соответствует проводящему состоянию схемы И1

Светодиоды «Н.ВЫХ» — отражают последовательность заполнения разрядов накопителя по выходу из синхронизма. Последний выполнен четырехразрядным.

Светодиоды «Н.ВХ» —  отражают последовательность заполнения разрядов накопителя по входу в синхронизм. Последний выполнен трехразрядным. После полного заполнения разрядов накопителя по входу в синхронизм высвечивается светодиод на выходе Н.ВХ, отражающий сигнал «сброс» для трех разрядов накопителя по выходу из синхронизма.

Светодиоды «ГО» — отражают моменты подачи импульсов от генераторного оборудования.

Светодиоды «КИ» — отражают моменты контрольного импульса от генераторного оборудования, что соответствует моменту определения опознавателем сихрогруппы в групповом ИКМ сигнале.

Кнопка «СТОП-ПУСК» — нажимая и отпуская кнопку, можно поэтапно проследить работу приемника синхросигнала. При постоянно нажатой кнопке работа прослеживается в автоматическом режиме.

 Кнопка «СБРОС» — приводит схему макета в исходное состояние. При этом должен светиться только восьмой светодиод ГО.

Кнопки «УСТ.0 УСТ.1» — для набора заданной преподавателем восьмиразрядной кодовой комбинации группового ИКМ сигнала.

Для схемы НЕТ анализатора справедлива следующая таблица истинности:

Х1	Х2	Y
1	0	1
0	1	1
0	0	1
1	1	0

5 Методические указания.



6. Порядок выполнения работы

Далее нажимая и отпуская кнопку «СТОП-ПУСК» поэтапно прослеживаем работу опознавателя, анализатора и решающего устройства. Учитывая, что светящийся светодиод соответствует наличию единичного импульса, построить временные диаграммы для заданной кодовой комбинации (см. рис.5).

6.2 Исследовать работу приемника в режиме сбоя синхронизма. Производим обнуление накопителей по входу и выходу из синхронизма. Кнопкой «СБРОС» приводим схему макета в исходное состояние.

Набираем кнопками «УСТ.0» и «УСТ.1» заданную кодовую комбинацию. Далее, нажимая и отпуская кнопку «СТОП-ПУСК» поэтапно прослеживаем работу опознавателя, анализатора и решающего устройства. Порядок работы наглядно иллюстрируется временными диаграммами, изображенными на рисунке 6, согласно которым построить временные диаграммы для заданной кодовой комбинации.

6.3 Проследить режим вхождения в синхронизм после сбоя. Для этого заполнить полностью накопитель по выходу из синхронизма и кнопкой «СБРОС» произвести сброс схемы макета в исходное состояние. Набрать кнопками «УСТ.0» и «УСТ.1» комбинацию такую, в которой в первых трех разрядах будет содержаться синхрогруппа 111. После обнаружения опознавателем первой синхрогруппы, И3 придет в проводящее состояние и обнулит последний разряд накопителя по выходу. Накопитель по входу полностью заполнится за три такта опробования и обнулит разряды накопителя по выходу из синхронизма.

TACT Switch®Технология механического проектирования | Наша технология | Продукты/Технологии

ТЕХНОЛОГИИ

Push Feel Поддержание имиджа бренда

TACT Switch™Технология механического проектирования

Технология механического проектирования в продуктах TACT Switch™

позволяет гибко создавать ощущение нажатия

Элементы управления на оборудовании и устройствах часто требуют физических действий, таких как толкание или поворот, ощущения от которых определяются технологией механического проектирования, воплощенной в их компонентах. Alps Компания Alpine неустанно работала над совершенствованием своего опыта проектирования механических устройств, и плоды этих усилий нашли свое отражение в наших продуктах TACT Switch™. Эти переключатели с компактными размерами всего 2,6 × 1,6 мм содержат технологии и ноу-хау, которые позволяют гибко создавать ощущение нажатия.

Что такое TACT Switch™?

TACT Switch™ — это кнопочный переключатель, который обеспечивает отчетливую тактильную обратную связь (ощущение щелчка) при нажатии. В качестве человеко-машинного интерфейса для бытовой электроники, автомобильных систем, промышленного электрооборудования и других продуктов существует множество различных приложений.

Лидирующая в мире акция с годовым объемом производства 7 миллиардов единиц

Производство TACT Switch™ началось в 1976 году. Впервые они были применены в бытовой технике и аудиовизуальном оборудовании, их использование распространилось в знак признания их работоспособности и удобства, и теперь они используются в таких продуктах, как автомобили и смартфоны. На сегодняшний день произведено более 140 млрд. Alps Alpine производит около 7 миллиардов устройств в год, что составляет примерно 220 единиц в секунду. Мы занимаем первое место в мире по этому типу коммутаторов на упакованном рынке, обслуживая более 2000 клиентов.
Несмотря на то, что переключатели состоят всего из трех-семи основных частей, Alps Alpine разработала всевозможные способы повышения производительности и качества и создала широкий ассортимент продукции. Помимо моделей с компактным и тонким дизайном, в последние годы мы разработали продукты, соответствующие стандартам IP67/68 по пыле- и водонепроницаемости*, которые требуются для таких продуктов, как смартфоны и носимая электроника.

*Дополнительную информацию о пыле- и водонепроницаемости см. в разделе «Основные сведения о продукте».

Внутренняя структура и ощущение

Продукты TACT Switch™ с металлическим куполом обеспечивают резкое ощущение нажатия, а изделия с резиновым куполом обеспечивают мягкое ощущение нажатия. Требуемое рабочее усилие (сила нажатия) и ход переключателя TACT Switch™ зависят от того, где он будет установлен и для чего будет использоваться. Хотя структура очень проста — цепь замыкается, когда металлический контакт перемещается вертикально, чтобы коснуться неподвижного контакта — производимое ощущение зависит от конкретной формы и комбинации материалов компонентов. В дополнение к функциональной ценности передачи сигнала, такого как «включено» или «выключено», Alps Alpine считает, что создание таких ощущений повышает ценность конечного продукта, и поэтому стремится к дальнейшему развитию технологии.

Доставить желаемое ощущение

Alps Модельный ряд TACT Switch™ от Alpine предлагает огромное разнообразие, предлагая более 1000 различных видов, так что клиенты могут выбрать модель с техническими характеристиками, соответствующими их потребностям. Если клиент ищет новый тип толкателя, который еще не доступен, мы можем разработать новую модель на основе желаемых характеристик (тактильные ощущения и звук), срока службы (долговечность) и размера.
Наиболее важные элементы — характеристики — могут быть изображены в виде кривой F-S. С нагрузкой (усилием) по вертикальной оси и перемещением (ходом) по горизонтальной оси можно проверить параметры, определяющие ощущение переключения, такие как действующее усилие, возвратная сила и коэффициент щелчков. Затем мы используем технологию обработки материалов, прецизионную обработку пресс-форм и штампов, технологию моделирования и тщательное тестирование с использованием инструментов измерения ощущения и другого оборудования, чтобы фактически создать желаемое ощущение нажатия. Благодаря огромному разнообразию продукции, а также возможностям дизайна и разработки, позволяющим реализовать особое ощущение, мы предоставляем клиентам продукты, наиболее подходящие для них.

База данных ноу-хау

Как визуализация ощущений, кривые F-S обеспечивают большие преимущества не только для клиентов, с которыми мы имеем дело напрямую, но и для разработки коммутаторов в целом. Alps Alpine уже около 20 лет создает базу данных ноу-хау в области проектирования и разработки на основе кривых F-S. Раньше опытные дизайнеры применяли метод проб и ошибок, предполагающий изготовление прототипов на основе эмпирического правила. Затем стало возможным выполнять проектирование количественными, логическими средствами, что привело к значительному повышению точности и качества создания ощущений. Собрав базу данных знаний и ноу-хау, хранящихся в умах дизайнеров, можно после расширенного анализа смоделировать модели на компьютере до изготовления прототипа. Это не только повышает качество готового прототипа, но также сокращает время и деньги, затрачиваемые на работу, и обеспечивает бесперебойное и тщательное обслуживание клиента.

Ощущение толчка и имидж бренда

Спрос на разработку сенсорных устройств HMI вырос в последние годы, и такие характеристики, как тактильные ощущения и звук, снова рассматриваются как способ выделить бренд. Люди способны воспринимать тонкие различия в ощущении кончиками пальцев, и когда они нажимают на переключатель, они испытывают такие ощущения, как приятность, гладкость, удовлетворение, роскошь и уверенность.
Помимо накопления ноу-хау по созданию ощущений, Alps Alpine также сотрудничает с университетами, чтобы применять инженерный подход к исследованиям и проводить демонстрационные испытания. Люди прикасаются к продуктам TACT Switch™ и используют их как устройства, взывающие к их чувствительности. Таким образом, их толчок иногда может влиять на имидж продукта или компании. Alps Alpine будет продолжать работать над разработкой продуктов, чтобы создавать впечатление, которое хотят клиенты, и поддерживать имидж бренда.

Усилия, предпринятые в области создания ощущения, а также неустанные усилия по повышению долговечности и надежности привели к появлению мощной линейки TACT Switch™. Стабильное качество и стабильные поставки достигаются за счет производства всей продукции на автоматических машинах собственной разработки, при этом тщательно продуман процесс сборки. Мы делаем все возможное, чтобы улучшить операции от проектирования и разработки до производственной настройки, чтобы иметь возможность удовлетворить потребности клиентов.

Что такое тактовый переключатель?

В дополнение к тактовому переключателю, который будет представлен сегодня, на плате печатной платы есть много видов переключателей, таких как кнопочные переключатели, детекторные переключатели, микропереключатели, ползунковые переключатели и т. д. Все они являются электронными компонентами, но их функции не то же самое.

Tact SwitchButton SwitchDetector Switch

Принцип работы

Принцип работы тактового переключателя на самом деле очень прост. Внутри тактового переключателя есть контакт. Контакт деформируется под действием внешней силы и касается двух наборов контактов вниз. Эти два набора контактов будут в проводящем состоянии, что заставит схему генерировать путь. В это время, если мы удалим внешнюю силу, контакт восстановится без действия внешней силы, поэтому два набора контактов не могут коснуться контакта, поэтому их нельзя включить, и цепь станет разомкнутой. Проще говоря, когда мы нажимаем тактовый переключатель, формируется путь, а когда мы его отпускаем, он становится разомкнутой цепью.

Структура тактового переключателя

Когда мы рассказывали о принципе действия тактового переключателя, мы упомянули, что внутри тактового переключателя есть контакты и штифты. Далее давайте более подробно представим всю структуру тактового переключателя.

Тактовый переключатель состоит из крышки, стержня, контакта, основания и 4 клемм. Некоторые из наших продуктов также будут иметь слой ленты. Ниже представлен вид в разобранном виде и вид в разрезе нашего продукта FVCM16.

Тактный переключатель в разобранном виде, схема

Part No.	Part Name
1	Terminal
2	Base
3	Contact
4	Tape
5	Стержень
6	Крышка

Покомпонентная схема тактового переключателя Описание Таблица

Вид тактового переключателя в разрезе

Деталь №	Part Name
1	Base
2	Terminal
3	Contact
4	Tape
5	Cover
6	Стержень

Секция тактового переключателя Схема Описание Таблица

Из приведенного выше вида в разобранном виде и поперечного сечения я полагаю, что структура тактового переключателя может быть ясно понята.
