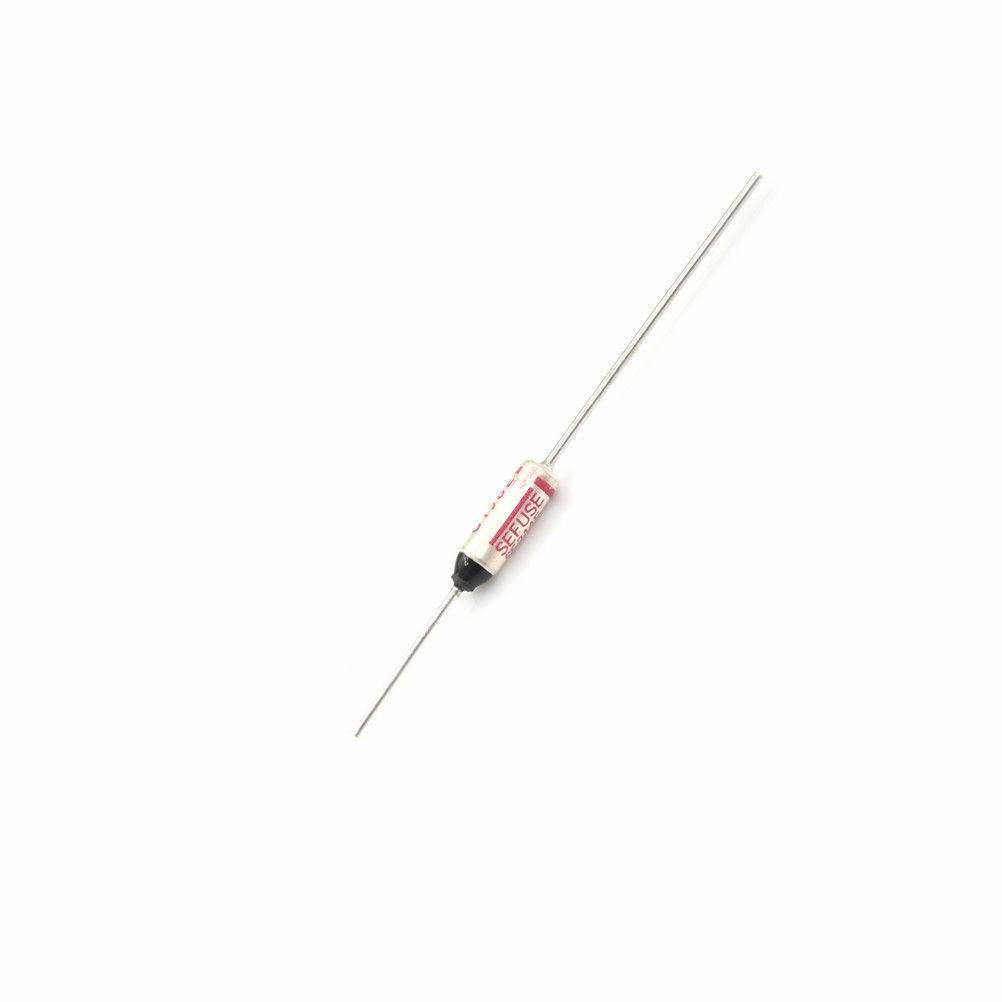

Термопредохранитель — назначение и принцип работы

Самой доступной защитой для электроприборов остаются предохранители, которые позволяют защитить устройства от высоких значений силы тока. Но остаются некоторые приборы, для защиты которых обычные предохранители не подходят. В частности — тепловые приборы, которые должны работать при повышенной температуре. Тогда на помощь приходят термопредохранители, которые визуально практически не отличаются от обычных предохранителей. Отличительной особенностью является высокая температура эксплуатационного состояния. Как правило, температурный диапазон варьируется от 65 до 285 С. Данную информацию наносят на корпус термопредохранителя вместе с маркировкой серии и кода, а также допустимым рабочим током. Если вы не уверены в том, какой предохранитель вам нужен — рекомендуем получить консультацию перед покупкой.

Подобрать и купить термопредохранитель можно на https://electronoff.ua/termopredohraniteli по отличной стоимости.

Принцип работы термопредохранителя?

Конструктивные особенности термопредохранителя позволяют ему срабатывать на опасную температуру внутри бытовой техники практически моментально. Стоимостью своей «жизни», он спасает от перегрева и возгорания современную дорогостоящую технику.

Зачастую термопредохранитель используется в электрических и тепловых приборах, домашнем и производственном оборудовании. Термопредохранители представлены на рынке в двух конструкциях – с аксиальными и радиальными выводами, что влияет на процесс установки устройств. В зависимости от конструктивных особенностей, разнится так же и тип термочувствительного элемента внутри термопредохранителя. Температура срабатывания термопредохранителей может колебаться от 55 до 320 градусов.

Рабочий ток от 2 до 10 А. Срок службы обуславливается силой тока, который проходит сквозь плавкий элемент.

Ознакомится с ассортиментом и приобрести термопредохранитель можно в интернет-магазине electronoff.ua.

Внимание: при работе с предохранителями важно соблюдать правила безопасности! Установка предохранителя в домашних условиях, должна выполняются исключительно при отключенном напряжении. При нагрузках возможно образование электрической дуги, появление которой в последствии может вызвать поражение глаз, ожоги и повреждение держателя термопредохранителя. В электроустановках до 1000 Вт замена термопредохранителя с открытыми токоведущими частями, выполняется компетентными людьми со специальной защитой.

Для чего нужен термопредохранитель — Техника — Полезные статьи

Что такое термопредохранитель и для чего он нужен

Современная бытовая техника отличается огромной многофункциональностью и удобством использования, благодаря чему она в значительной мере облегчает выполнение домашней работы и экономит немало времени. В основном производителем такой бытовой техники являются высокоразвитые страны, в которых нет серьезных проблем с электроснабжением. Однако, к огромному сожалению, стандарты электроснабжения соблюдаются далеко не всегда и не везде из-за чего достаточно часто наблюдаются скачки напряжения, которые губительно влияют на технику.

Так как импортная бытовая техника является недешевой, то и ремонт зачастую стоит дорого. Поэтому, чтобы обезопасить технику от возникновения серьезных неисправностей в случае всевозможных сбоев в работе, используют всевозможные предохранители и защитные устройства. Именно такие устройства, которые зачастую стоят «копейки», своевременно выходят из строя и тем самым делают невозможным дальнейшую работу техники, что позволяет уберечь ее от серьезных неисправностей.

Наиболее распространенными такими защитными устройствами являются предохранители, которые защищают от чрезмерно высоких значений силы тока.

Однако далеко не для всей современной техники предохранители являются эффективной защитой, поэтому там установлен термопредохранитель, принцип работы которого не сильно отличается. Если вы не знаете, как выглядит термопредохранитель, то стоит отметить, что по форме он практически не отличается от обычного предохранителя.

Как работает термопредохранитель

Устройство термопредохранителя позволяет ему срабатывать на аварийно опасную температуру внутри бытовой техники. Как оказалось, термопредохранитель в случае возникновения опасности для техники срабатывает значительно быстрее, чем обычный предохранитель. Это очень важно, так как для защиты современной техники дорога каждая миллисекунда.

Разобравшись, для чего нужен термопредохранитель, несложно догадаться, что он используется в утюгах, духовых шкафах, электроплитах, водонагревателях, обогревателях и другой климатической технике. Например, запасной термопредохранитель электроплиты можно найти на сайте https://master-plus.com.ua/plita/thermal_fuse/. При этом термопредохранитель электроплиты, стоимость которого всего 100-200 гривен, экономя при этом многие тысячи гривен, которые пришлось потратить бы на ремонт бытовой техники или жилья (в случае возникновения пожара).

ИМПОРТНЫЕ ТЕРМОПРЕДОХРАНИТЕЛИ

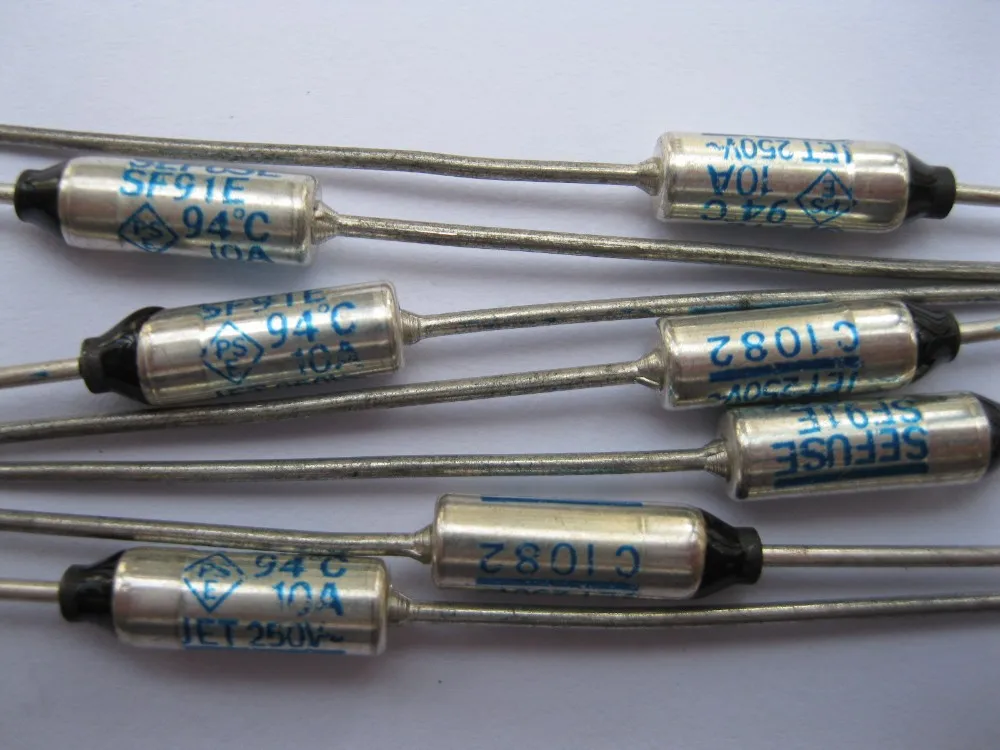

Термопредохранители служат для защиты различных электрических и электронных цепей от перегрузки по току и перегрева. Принцип их действия аналогичен работе плавких предохранителей. Классифицируются термопредохранители по току срабатывания и максимальной температуре. При превышении одного из этих параметров цепь обесточивается.

Предохранители типа «ZH»

Максимально коммутируемый ток 10 или 15 А. Маркируется в конце обозначения предохранителя (например, Therm.Fuse Zh203-125(10A) или Therm.Fuse Zh203-125(15A))

Внешний вид	Габаритный чертеж, мм

Основные технические характеристики

Наименование	Максимальная температура срабатывания, °С	Номинальная температура срабатывания, °С	Рабочая температура, °С	Максимальная температура эксплуатации/хранения, °С	Номинальное рабочее напряжение, В
Zh203-55	55	52±2	35	120	25
Zh203-65	65	63+1/3	40	120	250
Zh203-70	70	68+2/-3	45	120	250
Zh203-76	76	73+2/-3	45	120	250
Zh203-80	80	73+2/-3	55	120	250
Zh203-85	85	80±2	55	150	250
Zh203-92	92	90±2	65	150	250
Zh203-96	96	94±2	65	150	250
Zh203-100	100	97+4/-2	65	150	250
Zh203-105	105	100+4/-2	70	150	250
Zh203-110	110	106±2	75	150	250
Zh203-113	113	110+2/-3	80	150	250
Zh203-115	115	110±3	80	150	250
Zh203-121	121	119+2/-3	80	150	250
Zh203-123	123	120+2/-3	90	180	250
Zh203-125	125	120+3/-2	90	180	250
Zh203-128	128	124±3	90	180	250
Zh203-130	130	127±3	90	180	250
Zh203-133	133	130±3	100	180	250
Zh203-135	135	130±3	100	180	250
Zh203-139	139	137±2	100	180	250
Zh203-142	142	140+2/-3	105	180	250
Zh203-145	145	140+2/-3	112	180	250
Zh203-152	152	149±3	112	180	250
Zh203-155	155	152±3	115	200	250
Zh203-165	165	162±3	135	200	250
Zh203-167	167	162±/-3	135	200	250
Zh203-169	169	170±2	135	200	250
Zh203-172	172	177±3	140	200	250
Zh203-180	180	182±2	150	200	250
Zh203-185	185	190+2/-5	150	200	250
Zh203-192	192	190+2/-5	165	250	250
Zh203-195	195	195±5	165	250	250
Zh203-200	200	205±5	170	250	250
Zh203-210	210	210±5	175	250	250
Zh203-216	216	220+2/-5	180	260	250
Zh203-225	225	22±3	195	260	250
Zh203-235	235	230±4	195	260	250
Zh203-240	240	235±3	200	260	250
Zh203-245	245	245±5	200	280	250
Zh203-250	250	250±5	200	280	250
Zh203-255	255	250±5	200	280	250
Zh203-260	260	255±5	205	300	250
Zh203-320	320	310+5/-10	250	300	250

Предохранители типов «TSM, TSF»

Пример обозначения: TSM125C 1A:

TSM

125C

Температура срабатывания, °С

Ток срабатывания

TSM
(рабочий ток не более 2А)

Zh203
(рабочий ток не более 10А)

Zh203
(рабочий ток не более 15А)

Температура срабатывания, °С

102, 115, 125, 130

Температура срабатывания, °С

70, 76, 86, 103, 117, 131, 135, 150, 169, 187

Температура срабатывания, °С

73, 77, 94, 99, 113, 121, 133, 142, 157, 172, 192, 216, 227, 240

Наименование
К продаже
Цена от

К продаже:

182 шт.

К продаже:

218 шт.

К продаже:

7 253 шт.

К продаже:

2 768 шт.

К продаже:

163 шт.

К продаже:

152 шт.

К продаже:

122 шт.

К продаже:

38 шт.

К продаже:

136 шт.

К продаже:

204 шт.

К продаже:

10 шт.

Цена от:

1 302,99₽

К продаже:

85 шт.

К продаже:

19 шт.

Цена от:

1 169,56₽

К продаже:

66 шт.

К продаже:

4 шт.

Цена от:

1 169,56₽

К продаже:

41 шт.

К продаже:

2 934 шт.

К продаже:

1 958 шт.

К продаже:

1 600 шт.

К продаже:

3 720 шт.

К продаже:

70 шт.

К продаже:

688 шт.

К продаже:

8 144 шт.

К продаже:

526 шт.

К продаже:

1 718 шт.

К продаже:

1 824 шт.

К продаже:

33 шт.

К продаже:

14 332 шт.

Термопредохранитель или термореле | yourmicrowell.ru

Термореле или термопредохранитель, в микроволновой печи, используется для предотвращения перегрева отдельных узлов и агрегатов, входящих в ее конструкцию. Для того, что бы понять для чего это нужно, давайте рассмотрим конкретный пример. Допустим, вы решили приготовить в микроволновке мясо.Приготовление в микроволновой печи, скажем свинины, требует довольно много времени, минут 40 минимум, если мясо тушить. Вы поставили кастрюльку в камеру печи, закрыли дверь, установили на таймере нужное время и нажали кнопку СТАРТ. Ну, что дальше, стоять и молча смотреть, как кастрюлька вертится внутри камеры? Конечно нет! Ведь вы установили время готовки на таймере, и надежная автоматика выключит печь в нужный момент. А, вы в это время сможете сделать еще одно, какое ни будь полезное дело по дому или просто посидеть за компом в Интернете. И пока печь работает, вы так и делаете (и это правильно). Но, вот досада, пока вы, скажем, пылесосите коврик в прихожей, в вашей печи выходит из строя вентилятор. Крыльчатка вентилятора больше не крутится – магнетрон остался без охлаждения. Температура магнетрона начинает неумолимо возрастать, приближаясь к критической. Эта ситуация, в лучшем случае, чревата выходом магнетрона из строя, а в худшем, может закончиться пожаром. Именно в такой момент, приходит на выручку, этот самый термопредохранитель. При достижении уровня температуры магнетрона критического значения, термопредохранитель рвет цепь питания печи, т. е. отключает микроволновку от сети.

Рисунок 1

А, теперь про то, как это устроено и как оно работает. Внешний вид термореле изображен на рисунке 1. Всю конструкцию термопредохранителя можно разделить на две части: электрическую и механическую. Электрическая часть состоит (Рисунок 2, позиции: 6, 7, 8 ) из нормально замкнутой группы контактов, по конструкции схожей с контактами микропереключателей – ключей блокировки. В исходном состоянии контакты термопредохранителя замкнуты и свободно пропускают через себя электрический ток. Элементы электрической части размещены в закрытом корпусе (Рисунок 2, позиция 5) из теплостойкого пластика. Выводы контактов выведены под клеммы.

Рисунок 2

Механическая часть (Рисунок 2, позиции: 1, 2, 3, 4) – представляет собой термодатчик. Конструкция термодатчика состоит из: алюминиевого кожуха 1, биметаллической мембраны 2, крышки корпуса 3 и пластикового толкателя 4. Чувствительным элементом датчика – является мембрана, которая, изготовлена из двух слоев металлов с разным значением теплового расширения. Благодаря такому способу изготовления, при изменении температуры воздействия, мембрана подвергается деформации. В нашем случае, в исходном состоянии мембрана выгнута наружу, а при деформации – выгибается в обратную сторону и посредством пластикового толкателя размыкает контакты (Рисунок 3).

Рисунок 3

Применяемые в микроволновых печах термопредохранители выпускаются на разные температуры срабатывания. Это зависит от того, какой узел печи будет контролировать данный предохранитель. Порог температуры срабатывания термопредохранителя, регулируется толщиной слоев металлов, из которых состоит мембрана. Температура срабатывания, как правило, указана на корпусе термопредохранителя. Для того, что бы обеспечить хороший тепловой контакт термодатчика с контролируемой поверхностью, чувствительный элемент, заключен в алюминиевый кожух (Рисунок 2, позиция 1). Края кожуха обжаты (завальцованы) по окружности пластикового корпуса, по этому конструкция термопредохранителя считается не разборной.

Рисунок 4

В цепи питания микроволновой печи, контакты термопредохранителя включаются последовательно и в случае их срабатывания образуют разрыв цепи, тем самым, обесточивая печь. На рисунке 4 изображена электрическая принципиальная схема микроволновой печи. Контакты термопредохранителей на ней помечены красными окружностями.

Рисунок 5

Механически, термопредохранители располагаются вблизи или на поверхности того узла, для контроля которого они предназначены (Рисунок 5). Если предохранитель контролирует температуру гриля, то и расположен он на корпусе печи, как можно ближе к тэнам гриля. Если контролирует магнетрон, то закреплен на магнетроне. Крепление термопредохранителя, осуществляется с помощью фланца и винтов. Такой способ крепления, обеспечивает надежный тепловой контакт чувствительного элемента предохранителя с поверхностью контролируемого узла.

Классификация предохранителей

Слово «предохранитель» — синоним слова «защитник». Это – первое устройство, сконструированное человеком для того, чтобы уберечь элементы электрической цепи от повреждений при выходе в ней величин токов за грань дозволенного.

Ассортимент предохранителей

Но за этим простым словом кроется множество устройств, даже отдаленно не напоминающих «пробку», с успехом справляющуюся со всеми напастями на протяжении нескольких десятилетий. Вот краткий обзор этих устройств.

Плавкие предохранители

К ним относятся отжившие свой век «пробки», но принцип плавления проводника в намеренно ослабленном участке электрической цепи при превышении в нем тока выше заданного предела так и не утратил актуальность. Наоборот – он остается до сих пор самым дешевым, безотказным, и поэтому – эффективным методом защиты.

Основная классификация плавких предохранителей – наличие в них сменяемой плавкой вставки или необходимость после аварии менять предохранитель целиком. При этом учитывается, что арматура для установки элемента в состав изделия (колодки, разъемы) в комплект этого элемента не входит. К предохранителям с несменяемыми защитными элементами относятся:

Стеклянные предохранители, использующиеся в бытовой и промышленной аппаратуре. Внешний вид их не меняется десятилетиями: стеклянная трубочка с контактными выводами по краям, а внутри – проволочка, откалиброванная на заданный ток плавления. Промышленные стеклянные предохранители заполняются кварцевым песком.
Керамические предохранители, в которых вместо хрупкого стекла применен фарфор. Достоинство – он безопасен, так как прочнее стеклянного, а при повреждении корпуса не образует острых осколков, способных поранить пользователя при извлечении. Керамические предохранители также иногда заполняют кварцевым песком для более эффективного гашения дуги в момент перегорания вставки.

К предохранителям со сменяемыми плавкими вставками относятся устройства, состоящие из корпуса с расположенным внутри него сменяемым защитным элементом. Размер корпуса стандартизирован на диапазон токов, а внутрь него устанавливается ряд вставок на разные токи. Вставки стоят недорого, их замена не требует времени и высокой квалификации персонала. К тому же гибкая линейка возможных токов плавления позволяет подобрать предохранитель точнее.

Предохранители со сменными вставками

Возможна замена вставок и в предохранителях, конструкция которых это не предусматривает. Но процесс этот требует правильного подбора материала для новой вставки и высокой квалификации ремонтного персонала, особенно для устройств, предназначенных для работы на высоких напряжениях.

Быстродействующие предохранители

В отдельную категорию можно выделить быстродействующие предохранители. Они имеют особую конструкцию, позволяющую минимизировать время срабатывания. Применяются они для защиты устройств на полупроводниковых элементах: частотных преобразователей, выпрямителей, устройств плавного пуска. Для них времени срабатывания обычных плавких предохранителей недостаточно, чтобы предотвратить повреждение полупроводниковых элементов.

К быстродействующим также относятся полупроводниковые предохранители, принцип действия которых основан на свойствах р-п-перехода выдерживать строго определенный прямой ток.

Важной особенностью быстродействующих предохранителей является необходимость использования совместно с ними ограничителей перенапряжения. При резком исчезновении тока после срабатывания предохранителя в защищаемой цепи возникают коммутационные перенапряжения, действие которых на оборудование не менее опасно, чем сверхтоки при перегрузках и замыканиях.

Самовосстанавливающиеся предохранители

Эти устройства имеют в качестве реагирующего элемента смесь полимерного материала с углеродом. Углерод обеспечивает необходимую проводимость в нормальном режиме работы, но сопротивление его таково, что при превышении тока выше установленного порога углерод нагревается. Нагрев сопровождается повышением температуры в замкнутом объеме и плавлением полимера, окружающего углерод. При этом сопротивление предохранителя еще более увеличивается, и так – до разрыва цепи. После того, как смесь остынет, предохранитель снова готов к работе.

SMD-предохранители

Эти устройства используются в микроэлектронной технике. По габаритам они не отличаются от прочих SMD-элементов – резисторов, транзисторов и конденсаторов.

SMD-предохранитель на печатной плате

Различаются эти устройства по рабочему напряжению, при его увеличении растут габариты устройств. Но при этом увеличивается и отключающая способность: чипы SMD, рассчитанные на рабочее напряжение до 63 В, отключают ток до 50 А; а цилиндрические с номинальным напряжением 250 В отключат ток до 1500 А.

Термопредохранители

По принципу действия они похожи на элементы тепловой защиты автоматических выключателей: внутри находится биметаллическая пластина, при перегреве размыкающая контакты силовой цепи. Под действием заранее сжатой пружины контакты размыкаются, а после остывания датчика устройство возвращается в исходное положение нажатием кнопки. Контакты замыкаются, а пружина – сжимается. Она снова готова разомкнуть контакты при перегрузке.

Термопредохранители выделяют в самостоятельные устройства, так как выполняемые ими задачи ограничены. Они позволяют защитить бытовую аппаратуру от перегрузок, возникающих в процессе работы. После остывания оборудования пользователю не потребуется ничего менять, достаточно нажать на кнопку – и устройством можно пользоваться снова.

Аналогичные устройства применяются в утюгах и электроплитах, но в них нет кнопок возврата. Включение нагревательных элементов происходит автоматически после остывания биметаллической пластины. Но применяется данная конструкция не для защиты от перегрева, а для регулировки температуры. Для изменения порогового значения срабатывания с биметаллической пластиной соединен регулятор. С его помощью механически можно изменить ток, при котором она сработает.

Но есть и другие устройства, имеющие то же название. Они работают как датчики температуры: размыкают свои контакты при ее повышении.

Термопредохранитель, срабатывающий от температуры

В корпусе такого предохранителя есть элемент, плавящийся при повышении температуры и разрывающий электрическую цепь так же, как и вставка плавкого предохранителя.

Использование предохранителей при высоких напряжениях

С повышением напряжения габаритные размеры предохранителей увеличиваются. Связано это с необходимостью:

обеспечить расстояние между выводами элементов, требуемое ПУЭ;
эффективно и быстро погасить дугу внутри корпуса предохранителя.

Даже при длине предохранителя, равной допустимому расстоянию между частями электроустановок, находящимися под разным потенциалом, обеспечить дугогашение не так просто. Не помогает даже наполнение корпуса кварцевым песком.

Высоковольтные предохранители

В этих случаях конструкцию предохранителя усложняют. Один из путей ускорения срабатывания является установка пружины, разрывающей плавкую вставку в момент перегорания. Другой путь решения проблемы – сдувание дуги потоком газа, находящегося до срабатывания предохранителя под большим давлением. Путь газу внутрь устройства открывает клапан, механически соединенный с плавкой вставкой. Срабатывание защиты сопровождается звуком, напоминающем выстрел, поэтому такие предохранители называют стреляющими.

Оцените качество статьи:

Как прозвонить термопредохранитель

Как проверить термопредохранитель? — Diodnik

Предназначение термопредохранителя – защита электрической цепи от перегревания или замыкания. Очень часто термопредохранитель можно встретить в различных бытовых приборах таких, как: термофены, сушилки для фруктов, электроплиты, мультиварки и т. д. При самостоятельном ремонте подобной техники очень важно знать, как проверить термопредохранитель мультиметром или тестером. В случае отказа штатного термореле плитки или поломки двигателя обогревателя (фена), плавкий элемент расплавится и обесточит ТЭН.

Включение термопредохранителя производится последовательно с нагревательным элементом прибора и размещается он как можно ближе к ТЭНу. Температура срабатывания плавкого элемента внутри термопредохранителя зачастую указывается на его корпусе, а номинал термопредохранителя выбирают немного выше рабочей температуры самого прибора.

Как проверить термопредохранитель мультиметром или тестером?

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.

Достаточно перевести прибор в режим прозвонки цепи и проверить ее целостность. Если стрелка прибора не сдвинется с места или на дисплее горит 1, значит у нас обрыв цепи – такой термопредохранитель неисправен.

Как проверить термопредохранитель без тестера?

Без тестера термопредохранитель можно проверить, подключив последовательно с ним контрольную лампочку. Но в таком случае необходимо знать напряжение на которое рассчитан термопредохранитель и ток, который он способен через себя пропустить не расплавившись.

При замене термопредохранителя лучше подбирать термопредохранитель с аналогичной температурой срабатывания или с температурой немного выше. Не стоит заменять термопредохранитель перемычкой, это можно сделать лишь для проверки работоспособности прибора.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

diodnik.com

как проверить в домашних условиях

Большинство бытовых приборов при работе выделяют тепло. Некоторые из них предназначены и рассчитаны на нагрев (электроутюг, электрочайник или бойлер для нагрева воды), а для большинства сильное повышение температуры их корпуса и внутренней начинки является нежелательным побочным эффектом их функционирования. Для предотвращения перегрева в цепи питания таких приборов последовательно устанавливается термопредохранитель.

Устройство и принцип работы

Перед тем как проверить термопредохранитель на работоспособность, не будет лишним ознакомиться с его принципом работы и устройством. Ведь часто бывает такая ситуация: холодильник или утюг перестал работать, приходится его отдавать в ремонт или покупать новый, а виной всему небольшая деталь, стоимость которой копеечная. Зная, как и что проверить, можно сэкономить значительные средства.

Принцип работы основан на свойстве разных металлов расширяться при нагреве с разной интенсивностью. Биметаллическая пластина под действием высокой температуры изгибается, что используется в терморегуляторах для размыкания питающей цепи.

Конструктивно данный защитный элемент состоит из двух частей:

электрической с нормально замкнутыми контактами;
механической с биметаллической пластиной, соединенной с контактами электрической части.

Электрическая часть, как правило, заключена в термостойкий пластик, а механическая часть — в корпус из алюминия.

Возможные неисправности

Как было отмечено выше, контакты должны быть нормально замкнуты — при температуре нагрева не выше допустимой электрический ток должен течь через предохранитель. После достижения предельного значения температуры происходит срабатывание термопредохранителя и размыкание контактов.

Первая возможная неисправность — разомкнутые контакты в нормальном состоянии. Вторая неисправность — при достижении пороговой температуры контакты не размыкаются или размыкаются при нагреве выше номинального значения.

Методика проверки на исправность

Есть несколько советов, как проверить термопредохранитель. Все зависит от того, есть ли под рукой мультиметр или обычная прозвонка.

Первый совет, как проверить термопредохранитель мультиметром в режиме измерения сопротивления:

перевести прибор в режим измерения сопротивления;
приставить щупы к контактам предохранителя — если сопротивление близко к нулю, то контакты замкнуты;
нагреть металлическую часть термопредохранителя (зажигалкой, паяльником или опустить в горячую воду) и опять проверить сопротивление — оно должно быть бесконечно большим.

В процессе остывания может быть слышен слабый щелчок — это замкнулись контакты. Если до нагрева сопротивление равно нулю, а после нагрева — бесконечности, то проверяемая деталь исправна.

Данный метод проверки наиболее точный, но не всегда под рукой есть измерительный инструмент. Следующий совет о том, как проверить термопредохранитель дает приблизительный результат:

нагревать проверяемую деталь и прислушаться — должен быть легкий щелчок при приближении температуры нагрева к номинальной;
при остывании также должен быть щелчок.

Если деталь «молчит» при изменении ее температуры выше номинальной и ниже номинальной, то с большой вероятностью она неисправна.

Советы специалистов

Есть модели термопредохранителей, которые сами не возвращаются в исходное положение после остывания. У них предусмотрена кнопка на корпусе для перевода контактов в замкнутое состояние. Перед тем как проверить терморегулятор, следует убедиться, что он не относится к этому типу. Иначе щелчка и сопротивления со значением ноль не будет.

И последний совет от специалистов: перед тем как проверить термопредохранитель холодильника, бойлера, пылесоса или другого бытового прибора, его необходимо отсоединить из схемы. Иначе шунтирование через другие детали может показать неверные результаты при измерении сопротивления или прозвонке.

fb.ru

Br b2d термопредохранитель как проверить

Дата: 02.12.2015 // 0 Комментариев

Предназначение термопредохранителя – защита электрической цепи от перегревания или замыкания. Очень часто термопредохранитель можно встретить в различных бытовых приборах таких, как: термофены, сушилки для фруктов, электроплиты, мультиварки и т.д. При самостоятельном ремонте подобной техники очень важно знать, как проверить термопредохранитель мультиметром или тестером. В случае отказа штатного термореле плитки или поломки двигателя обогревателя (фена), плавкий элемент расплавится и обесточит ТЭН.

Как проверить термопредохранитель мультиметром или тестером?

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.

Как проверить термопредохранитель без тестера?

Полупроводниковые элементы используются практически во всех электронных схемах. Те, кто называют их наиболее важными и самыми распространенными радиодеталями абсолютно правы. Но любые компоненты не вечны, перегрузка по напряжению и току, нарушение температурного режима и другие факторы могут вывести их из строя. Расскажем (не перегружая теорией), как проверить работоспособность различных типов транзисторов (npn, pnp, полярных и составных) пользуясь тестером или мультиметром.

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

Рисунок 3. «Диодные аналоги» переходов pnp и npn

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Проверка работоспособности полевого транзистора

Этот тип полупроводниковых элементов также называют mosfet и моп компонентами. На рисунке 4 показано графическое обозначение n- и p-канальных полевиков в принципиальных схемах.

Рис 4. Полевые транзисторы (N- и P-канальный)

Для проверки этих устройств подключаем щупы к мультиметру, таким же образом, как и при тестировании биполярных полупроводников, и устанавливаем тип тестирования «прозвонка». Далее действуем по следующему алгоритму (для n-канального элемента):

Касаемся черным проводом ножки «с», а красным – вывода «и». Отобразится сопротивление на встроенном диоде, запоминаем показание.
Теперь необходимо «открыть» переход (получится только частично), для этого щуп с красным проводом соединяем с выводом «з».
Повторяем измерение, проведенное в п. 1, показание изменится в меньшую сторону, что говорит о частичном «открытии» полевика.
Теперь необходимо «закрыть» компонент, с этой целью соединяем отрицательный щуп (провод черного цвета) с ножкой «з».
Повторяем действия п. 1, отобразится исходное значение, следовательно, произошло «закрытие», что говорит об исправности компонента.

Для тестирования элементов p-канального типа последовательность действий остается той же, за исключением полярности щупов, ее нужно поменять на противоположную.

Заметим, что биполярные элементы, у которых изолированный затвор (IGBT), тестируются также, как описано выше. На рисунке 5 показан компонент SC12850, относящийся к этому классу.

Рис 5. IGBT транзистор SC12850

Для тестирования необходимо выполнить те же действия, что и для полевого полупроводникового элемента, с учетом, что сток и исток последнего будут соответствовать коллектору и эмиттеру.

В некоторых случаях потенциала на щупах мультиметра может быть недостаточно (например, чтобы «открыть» мощный силовой транзистор), в такой ситуации понадобится дополнительное питание (хватит 12 вольт). Подключать его нужно через сопротивление 1500-2000 Ом.

Проверка составного транзистора

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.

Рис 6. Эквивалентная схема транзистора КТ827А

Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.

Рис. 7. Схема для проверки составного транзистора

Обозначение:

Т – тестируемый элемент, в нашем случае КТ827А.
Л – лампочка.
R – резистор, его номинал рассчитываем по формуле h41Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A – 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

Как проверить однопереходной транзистор

В качестве примера приведем КТ117, фрагмент из его спецификации показан на рисунке 8.

Рис 8. КТ117, графическое изображение и эквивалентная схема

Проверка элемента осуществляется следующим образом:

Переводим мультиметр в режим прозвонки и проверяем сопротивление между ножками «Б1» и «Б2», если оно незначительное, можно констатировать пробой.

Как проверить транзистор мультиметром, не выпаивая их схемы?

Этот вопрос довольно актуальный, особенно в тех случаях, если необходимо тестировать целостность smd элементов. К сожалению, только биполярные транзисторы можно проверить мультиметром не выпаивая из платы. Но даже в этом случае нельзя быть уверенным в результате, поскольку не редки случаи, когда p-n переход элемента зашунтирован низкоомным сопротивлением.

Характеристики

Описание

Протектор серии BR термальный прибор ответа температуры автоматический и температура, настоящее двойное защитное оборудование также. Когда жара произведенная увеличивая температурой от защищенных приборов передаст элементу двух-металла, и достижению значения температуры запланированного движения, элемент двух-металла двинет немедленно так как контакт будет переключен и цепь будет отрезана. Когда температура уменьшит к расклассифицированному значению температуры переместит, биметаллический элемент возвратит в свое начальное состояние, двигая контакт будет закрыт и цепь будет дальше.

Протекторы серии BR термальные соединены сразу последовательно в основной цепи различных моторов которые под 0.5hp, трансформаторами, выпрямителями тока, электротермическими приборами которые под 1KW и etc, как защищая оборудование.

По мере того как датчик переключателя температуры, его можно приложить к управляемой схеме различных приборов. Усиливать продукт случая может вытерпеть давление причиненное пластиковым моделированием. Его можно приложить во встроенной установке в пластмасс-закрытые моторы.

Это автоматический перевод. (просмотреть оригинал на английском языке)

Дата: 02.12.2015 // 0 Комментариев

Предназначение термопредохранителя – защита электрической цепи от перегревания или замыкания. Очень часто термопредохранитель можно встретить в различных бытовых приборах таких, как: термофены, сушилки для фруктов, электроплиты, мультиварки и т.д. При самостоятельном ремонте подобной техники очень важно знать, как проверить термопредохранитель мультиметром или тестером. В случае отказа штатного термореле плитки или поломки двигателя обогревателя (фена), плавкий элемент расплавится и обесточит ТЭН.

Как проверить термопредохранитель мультиметром или тестером?

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.

Как проверить термопредохранитель без тестера?

С чего начать?

Рисунок 2. Фрагмент спецификации на 2SD2499

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

Рисунок 3. «Диодные аналоги» переходов pnp и npn

Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Проверка работоспособности полевого транзистора

Рис 4. Полевые транзисторы (N- и P-канальный)

Касаемся черным проводом ножки «с», а красным – вывода «и». Отобразится сопротивление на встроенном диоде, запоминаем показание.
Теперь необходимо «открыть» переход (получится только частично), для этого щуп с красным проводом соединяем с выводом «з».
Повторяем измерение, проведенное в п. 1, показание изменится в меньшую сторону, что говорит о частичном «открытии» полевика.
Теперь необходимо «закрыть» компонент, с этой целью соединяем отрицательный щуп (провод черного цвета) с ножкой «з».
Повторяем действия п. 1, отобразится исходное значение, следовательно, произошло «закрытие», что говорит об исправности компонента.

Рис 5. IGBT транзистор SC12850

Проверка составного транзистора

Рис 6. Эквивалентная схема транзистора КТ827А

Рис. 7. Схема для проверки составного транзистора

Обозначение:

Т – тестируемый элемент, в нашем случае КТ827А.
Л – лампочка.
R – резистор, его номинал рассчитываем по формуле h41Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A – 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

Как проверить однопереходной транзистор

В качестве примера приведем КТ117, фрагмент из его спецификации показан на рисунке 8.

Рис 8. КТ117, графическое изображение и эквивалентная схема

Проверка элемента осуществляется следующим образом:

Как проверить транзистор мультиметром, не выпаивая их схемы?

Характеристики

Описание

Это автоматический перевод. (просмотреть оригинал на английском языке)

Дата: 02.12.2015 // 0 Комментариев

Предназначение термопредохранителя – защита электрической цепи от перегревания или замыкания. Очень часто термопредохранитель можно встретить в различных бытовых приборах таких, как: термофены, сушилки для фруктов, электроплиты, мультиварки и т.д. При самостоятельном ремонте подобной техники очень важно знать, как проверить термопредохранитель мультиметром или тестером. В случае отказа штатного термореле плитки или поломки двигателя обогревателя (фена), плавкий элемент расплавится и обесточит ТЭН.

Как проверить термопредохранитель мультиметром или тестером?

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.

Как проверить термопредохранитель без тестера?

Как проверить термопредохранитель утюга

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Дата: 02.12.2015 // 0 Комментариев

Предназначение термопредохранителя – защита электрической цепи от перегревания или замыкания. Очень часто термопредохранитель можно встретить в различных бытовых приборах таких, как: термофены, сушилки для фруктов, электроплиты, мультиварки и т.д. При самостоятельном ремонте подобной техники очень важно знать, как проверить термопредохранитель мультиметром или тестером. В случае отказа штатного термореле плитки или поломки двигателя обогревателя (фена), плавкий элемент расплавится и обесточит ТЭН.

Как проверить термопредохранитель мультиметром или тестером?

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.

Как проверить термопредохранитель без тестера?

Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель. Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

нагреватель;
вилка со шнуром;
термопредохранитель;
регулятор температуры.

Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.

С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.

Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.

Изъяны питающего провода

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Проверка электронагревателя

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

Наиболее распространенной причиной выхода из строя нагревательного элемента является разрыв спирали. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в точках соединения.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Проблемы с терморегулятором

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Чтобы убедиться в неисправности температурного регулятора, придется разобрать утюг полностью.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Во всем виноват предохранитель и прочие неисправности

Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.

Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:

при помощи пайки;
путем обжатия металлического стержня;
переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.

Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.

Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.

Подготовка к работе

Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:

Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
Термостат функции регулирования температуры нагрева.
Резервуар, в котором содержится вода для отпаривания.
Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:

крестовые отвертки прямой и изогнутой формы;
широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
мультиметр для проверки работы электрических элементов;
паяльник для замены деталей.

Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.

Снятие крышки

Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели. На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.

Сетевой шнур

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

Ремонт ТЭНа и терморегулятора

Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.

Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.

При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.

Предохранитель и система разбрызгивания

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

1 л воды смешивают с 200 граммами уксуса;
на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать, не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

Ремонт утюга — ремонт термопредохранителя.

Термопредохранители бывают двух типов: одноразовые и многоразовые.

Многоразовые термопредохранители сделаны по принципу биметалла (как и основной регулятор утюга). При превышении установленной температуры контакт разрывается и цепь питания нагревательного элемента прерывается. После остывания утюга биметаллический контакт вновь замыкает цепь питания нагревательного элемента. Таким образом, многоразовый термопредохранитель не дает утюгу перегреться (если не сработал основной терморегулятор) и сгореть окончательно.

Одноразовый термопредохранитель свою функцию может выполнить только один раз. При превышении заданной температуры он разрывает цепь питания нагревательного элемента, таким образом защищая утюг от перегрева и перегорания нагревательного элемента. К сожалению после срабатывания одноразового термопредохранителя дальнейшая эксплуатация утюга без ремонта невозможна. Одноразовый он и в Африке одноразовый.

Кнопки управления системой отпаривания служат для регулировки подачи воды для парообразованя. Обычно бывает две кнопки и ручка. Одна из кнопок служит для одноразовой подачи порции воды в камеру парообразования (так называемый паровой удар), другая для смачивания одежды из разбрызгивателя установленного в передней части утюга. Ручка служит для регулировки подачи воды для постоянного парообразования (не забывайте закрывать подачу воды когда утюг не работает, т.к. это может привести к большой луже под утюгом).

Индикация работы утюга осуществляется с помощью лампочек. Обычно стоит одна лампочка красного цвета, она указывает на то, что происходит процесс нагрева до заданной температуры. Однако встречаются модели с двумя лампочками — одной красной и одной зеленой. Красная лампочка выполняет ту же функцию, что и в первом случае, а зеленая указывает на то, что утюг включен в сеть (в розетку).

Следует проверить целостность термопредохранителя, подключив с двух сторон к нему провода прозвонки. Если лампочка не горит, значит виновник неисправности и часа вашего потерянного времени — Он. Это бывает в 50-60% случаев.

Простейшим выходом из данной ситуации будет выкинуть этот термопредохранитель, а электрическую цепь в этом месте закоротить. При исправности основного регулятора температуры отсутствие термопредохранителя на работе и безопасности утюга абсолютно не отразится.

Для того, чтобы закоротить электрическую цепь вам понадобится не много фантазии. Вариантов может быть много. Это и пайка высокотемпературным припоем, и обжим проводников медной трубочкой (от стержня шариковой ручки), применение пружинки от зажигалки, преключение подводящих 220 В проводов. Главное надо добиться надежного контакта мест соединения.

Подошва утюга с ТЭНом, терморегулятором, камерой парообразования и термопредохранителем (одноразовым)

gidpotolok.ru

Как проверить термопредохранитель? — Diodnik

Как проверить термопредохранитель мультиметром или тестером?

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.

Как проверить термопредохранитель без тестера?

Facebook

Twitter

Odnoklassniki

comments powered by HyperComments

diodnik.com

как проверить в домашних условиях

Устройство и принцип работы

Конструктивно данный защитный элемент состоит из двух частей:

электрической с нормально замкнутыми контактами;
механической с биметаллической пластиной, соединенной с контактами электрической части.

Возможные неисправности

Методика проверки на исправность

Первый совет, как проверить термопредохранитель мультиметром в режиме измерения сопротивления:

перевести прибор в режим измерения сопротивления;
приставить щупы к контактам предохранителя — если сопротивление близко к нулю, то контакты замкнуты;
нагреть металлическую часть термопредохранителя (зажигалкой, паяльником или опустить в горячую воду) и опять проверить сопротивление — оно должно быть бесконечно большим.

нагревать проверяемую деталь и прислушаться — должен быть легкий щелчок при приближении температуры нагрева к номинальной;
при остывании также должен быть щелчок.

Советы специалистов

autogear.ru

Как проверить предохранитель | Три способа проверки

Электрический плавкий предохранитель — это радиокомпонент, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока.

Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.

Как проверить предохранитель мультиметром

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

Для точного определения работоспособности предохранителя, мы будем использовать мультиметр. Ставим его крутилку на значок прозвонки

и прикладываем щупы к предохранителю

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал “пиииииииип”. Это означает, что предохранитель целый.

Сгоревший предохранитель покажет нам на мультиметре единичку

Сопротивление бесконечно большое, никакого звукового сигнала типа “пиииииииииииииип” мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Как проверить предохранитель с помощью батарейки и лампочки

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Как проверить предохранитель с помощью батарейки и языка

Если у вас нет лампочки, то здесь индикатором целостности предохранителя будет служить ваш язык. Для этого достаточно собрать вот такую схему

Если предохранитель целый, то кончик языка будет пощипывать. Если же сгоревший, то вы ничего не почувствуете.

Заключение

Некоторые умельцы восстанавливают предохранители припаяв новый провод. Но… это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет уже гореть ярким пламенем.

Поэтому, в таких ситуациях проще купить сразу готовый набор предохранителей и не заниматься самодеятельностью. Я находил на Алиэкспрессе вот такой неплохой набор

www.ruselectronic.com

Как Проверить Предохранитель: Простая Подробная Инструкция

Проверяем предохранитель

Как проверить предохранители в машине, дома или просто в любом электроприборе? Раз вы с нами, то перед вами наверняка встал такой вопрос. Ответ на него достаточно прост, но раз уж возникла такая проблема, давайте разберемся: что это за коммутационный аппарат, как он работает, и как в случае необходимости его можно починить. Причем постараемся сделать это максимально простым языком.

Конструкция и принцип действия предохранителя

На данный момент существует богатое разнообразие форм, номиналов и типоразмеров таких предохранителей, но их конструкция и принцип действия приблизительно одинаковы. Обособленно стоят только самовосстанавливающиеся предохранители, но и их мы рассмотрим в нашей статье.

Принцип действия предохранителей

Начнем наш разговор с принципа действия предохранителей. Это облегчит понимание конструкции и методов проверки этих коммутационных устройств. Ну и понятное дело — их ремонта.

Закон Джоуля-Ленца

Если вы помните школьный курс физики, то должны знать, что при протекании тока через любой проводник последний нагревается. Насколько сильно он нагревается зависит от материала проводника, силы тока и сечения проводника. Там есть еще масса мелких факторов, но на данном этапе мы их отбросим.
Так вот, если по проводу сечением 1 мм2 пропустить ток в 13А, то проводник нагреется, но незначительно. Если же такой же ток пропустить по проводу сечением 0,5 мм2 то проводник нагреется примерно в два раза больше. А если еще сравнить медный и алюминиевый проводник, то последний будет греться еще больше — как на видео.

Нагреваясь, проводник отдает часть теплоты окружающей среде

Как мы опять-таки помним из школьного курса физики, чем сильнее проводник нагревается, тем хуже он проводит электрический ток. То есть, его сопротивление растет — а раз растет сопротивление, а ток остается прежним, то он будет еще быстрее нагреваться.
Получается, что если взять два одинаковых проводника один с температурой в +20⁰С, а второй с температурой в +60⁰С, и пропускать по ним одинаковый ток, то второй проводник за одинаковый промежуток времени выделит большое количество теплоты. Эти свойства и заложены в принцип действия предохранителей.

Зависимость нагрева вставки от ее материала

По сути предохранитель – это кусочек проводника со строго рассчитанным сечением. При протекании по нему тока ниже максимально допустимого он греется, но не достигает тех температур при которых происходит плавление данного материала. Ведь чем больше разница температур между проводником и окружающей атмосферой, тем быстрее он остывает.

Работа предохранителя

Если же ток превышает некое значение, то данный проводник нагревается до такой температуры, при которой происходит его плавление. В результате он разрушается, тем самым обрывая цепь. А раз нет цепи, то нет и тока. Все, предохранитель свою функцию выполнил, защитил нашу цепь от слишком высоких токов. Несите нового защитника.

Конструкция предохранителей

Для ответа на вопрос: «Предохранитель — как проверить?», вам необходимо знать его конструкцию. Данные коммутационные аппараты бывают нескольких видов – трубчатые, ножевые и самовосстанавливающиеся.

Наибольшее распространение получили трубчатые предохранители. Ножевые применяются значительно реже и преимущественно в автомобилестроении. Самовосстанавливающиеся обычно применяются в низковольтной электротехнике.

Конструкция предохранителя

Трубчатый предохранитель состоит из корпуса – чаще трубки, за что и получил такое название. Обычно она выполнена из диэлектрических материалов — стекло, керамика или другие диэлектрики.

Обратите внимание! Вы можете встретить трубчатые предохранители прямоугольной формы. Сути вопроса это не меняет, их всё равно относят к трубчатым.

Трубчатый предохранитель

Начало и конец таких предохранителей обычно имеют контактную часть. Это может быть просто заделка из проводящего материала. А может быть оконцовка с контактной частью.

Предохранители серии ППН

Оконцовка может быть разборной, а может быть неразборной. Это зависит от конструкции. Но обычно предохранители на малые номинальные токи делают неразборными. Считается, что цена полной замены такого предохранителя ниже, чем трудозатраты на его ремонт.
Для предохранителей на больший номинальный ток – от 20А, оконцовка обычно делается съемной, для возможной замены плавкой вставки. Обычно это резьбовые соединения.
Внутри корпуса располагается плавкая вставка. Это может быть обычный кусочек провода, определенного сечения. А может быть специальная вставка. Кусочек провода обычно встречается в предохранителях на небольшой номинальный ток. Обычно она припаивается к оконцовке, либо крепится при помощи опрессовки.

Конструкция предохранителя со съемной плавкой вставкой

Специальные вставки крепятся к оконцовке предохранителя иногда при помощи специальных зажимов, но чаще всего при помощи обычных болтовых соединений.
Внутренняя полость корпуса может быть полой, а может содержать специальный наполнитель. Цель такого наполнителя — тушение дуги, которая может возникнуть при перегорании плавкой вставки. В качестве наполнителя обычно используется кварцевый песок.

Предохранитель ножевой

Что касается ножевых предохранителей, то они обычно имеют пластиковый корпус и два ножа–контакта. Откуда и пошло название. К этим контактам при помощи пайки крепится плавкая вставка.

Проверка целостности и ремонт предохранителей

Чтобы сориентироваться, что делать с вышедшим из строя предохранителем, нужно сначала проверить его целостность.

Проверка целостности предохранителя

Теперь, собственно, переходим к вопросу: «Как проверить тепловой предохранитель?». Это можно сделать несколькими способами. Выбор способа зависит от типа предохранителя, но, конечно, самый надежный — мультиметром.

Снимаем напряжение с электроустановки	Самым первым шагом перед любыми работами в электроустановках является снятие напряжения. Для этого отключите прибор из розетки, либо выключите автоматический выключатель или другой коммутационный прибор, который снимет напряжение с вашего прибора.
Осмотр ножевого предохранителя	Начнем с самого простого — визуального осмотра. Если это предохранитель на небольшой номинальный ток, например, 3А в стеклянном корпусе, то вы можете визуально проверить целостность проводника. Иногда вы можете ничего не увидеть, так как стекло сильно закопчено. Это конечно достаточно веский, но не точный довод в пользу неработоспособности коммутационного аппарата.
Осмотр плавкой вставки предохранителя	Если речь идет о предохранителях с плавкими вставками, то осмотреть его визуально значительно сложнее. Для этого придётся выкрутить оконцовку предохранителя, и осмотреть непосредственно плавкую вставку. Зато здесь уже не может быть никаких сомнений.
Прозвонка предохранителя флюком	Если визуально предохранитель осмотреть сложно из-за его расположения или невозможности его изъять, то тогда его можно «прозвонить». Как мы уже определились, предохранитель — это просто проводник. Если он целый, то и предохранитель не нуждается в замене и наоборот.
Режим прозвонки на мультиметре	Поэтому если взять мультиметр, выставить его на измерение сопротивления или режим прозвонки, и прикоснуться концами к контактам предохранителя, он должен показать значение, очень близкое к нулю. Если же предохранитель перегорел, то мультиметр покажет большие цифры.

Обратите внимание! Для точного определения целостности предохранителя, его обязательно необходимо изъять из гнезда, и лишь затем выполнять проверку мультиметром. В противном случае прибор может вам показать целостность предохранителя за счет смежных закольцованных цепей. Например, через лампочку.

Ремонт предохранителей

Вот мы и определились, что наш предохранитель перегорел. Теперь нам необходимо его заменить. Но иногда ситуация складывается так, что заменить сгоревший предохранитель нечем, а прибор нужен прямо сейчас. В этом случае, можно попытаться его отремонтировать.

Конечно, в прямом смысле этого слова ремонт не совсем приемлем в данном случае. Ведь перегоревший проводник не соединишь. Значит, нам необходимо проложить новый проводник своими руками.
Но тут важно определиться с его параметрами. Ведь как бы то ни было, это предохранитель, и он должен защищать нашу цепь. А вдруг предыдущий предохранитель сгорел не просто так, а из-за короткого замыкания?

Кстати, предохранители просто так не горят. Причиной тому могут быть несколько событий.

Первый вариант — это уже озвученное короткое замыкание.
Второй вариант, это частое протекание через него токов, очень близких к номинальным. В этом случае проводник часто сильно нагревается, из-за чего могут измениться его свойства. Хотя в нормальных предохранителях такого не должно происходить.
И вариант номер три — это падение напряжения. В этом случае ток возрастает, и, если падение достаточно продолжительное, это может привести к перегоранию предохранителя.

Но вернемся к нашему ремонту. Для того чтобы отремонтировать предохранитель, мы должны заменить перегоревший проводник новым нужного сечения. Сделать это достаточно просто, если у вас под рукой есть таблица как на фото ниже.

Таблица выбора диаметра провода для «жучка» предохранителя

В этой таблице вы сможете найти требуемый вам проводник, исходя из номинального тока вашего предохранителя. Его вы можете посмотреть либо на корпусе предохранителя, либо в паспорте прибора. Более сложный вариант — это расчет по мощности защищаемой цепи.

Ремонт трубчатого предохранителя

Итак, проводник найден, но как его установить? В случае с трубчатыми предохранителями со съёмной плавкой вставкой более-менее все понятно. Но как быть со стеклянными предохранителями. Здесь придётся проявить смекалку. Для ремонта такого устройства вам потребуется дрель, которой вы просверлите отверстия в оконцовках предохранителя. В это отверстие вставляете наш проводник и запаиваете отверстие. Вуаля, у вас предохранитель не хуже, чем заводской.

Установка «жучка» поверх предохранителя

Ну и еще один способ, который наша инструкция не рекомендует, но он применяется – это просто установка «жучка». Когда проволокой требуемого диаметра вы просто обматываете предохранитель поверх его корпуса с обязательным хорошим контактом на его оконцовке.

Вывод

Как проверить термопредохранитель тестером визуально, и даже как отремонтировать его, вы уже знаете. Как видите, в этом нет ничего сложного, ведь это один из простейших коммутационных аппаратов. Главное — соблюдать элементарные правила безопасности, и тогда у вас точно все получится!

elektrik-a.su

G4a00 термопредохранитель чем заменить — Вэб-шпаргалка для интернет предпринимателей!

Термопредохранитель можно заменить только на другой термопредохранитель. В таблице мы описали различные их виды и возможные аналоги.

Виды предохранителей	Описание	Варианты замены
Одноразовые	Данный вид термопредохранителей способен выполнить свою функцию единожды. Если наблюдается превышение температуры, он разрывает цепь питания нагревательного элемента, предотвращая выход из строя всего устройства.

После срабатывания, одноразовый термопредохранитель становится неисправным, его нужно новым. Использовать технику без данного элемента не рекомендуется, поскольку она будет не защищена от перегревов.

Можно лишь временно замкнуть цепь надежным способом (пайкой, медной трубочкой, пружинкой от зажигалки).

Однако нужно учитывать – такой метод оставит устройство без защиты, и при следующем температурном скачке оно выйдет из строя. Поэтому, если термопредохранитель вышел из строя, его нужно выбросить и заменить новым.

как проверить в домашних условиях

Устройство и принцип работы

Конструктивно данный защитный элемент состоит из двух частей:

электрической с нормально замкнутыми контактами;
механической с биметаллической пластиной, соединенной с контактами электрической части.

Возможные неисправности

Методика проверки на исправность

Первый совет, как проверить термопредохранитель мультиметром в режиме измерения сопротивления:

перевести прибор в режим измерения сопротивления;
приставить щупы к контактам предохранителя — если сопротивление близко к нулю, то контакты замкнуты;
нагреть металлическую часть термопредохранителя (зажигалкой, паяльником или опустить в горячую воду) и опять проверить сопротивление — оно должно быть бесконечно большим.

нагревать проверяемую деталь и прислушаться — должен быть легкий щелчок при приближении температуры нагрева к номинальной;
при остывании также должен быть щелчок.

Советы специалистов

предохранитель, предохранители, предохранитель тока, автоматический предохранитель, предохранитель температуры, тепловые отсечки, andufuse, держатель предохранителя

1. Что такое предохранитель?
Предохранитель — это электрический элемент, защищающий электрические устройства. Обычно он соединен с цепью последовательно, и когда ток повреждения увеличивается до определенного значения, предохранитель перегорает, чтобы отключить цепь, чтобы выполнить цель защиты другого оборудования в цепи.Предохранитель — это наиболее часто используемый компонент в цепи защиты от перегрузки по току. Традиционный плавкий предохранитель в основном состоит из двух частей корпуса трубки, оба конца которых имеют металлические соединительные клеммы, а металл расплавлен в корпусе трубки. Большинство предохранителей имеют цилиндрическую форму, а именно патронную конструкцию. Но в настоящее время, с быстрым развитием передовых технологий, некоторые специальные материалы хорошо применяются, промышленность предохранителей начала двигаться вперед в направлении субминиатюрных продуктов, и последовательно разрабатывается ряд новых продуктов, таких как предохранители типа Surface Mounted Devices. .
2. Функция предохранителя
a. Предохранитель может выдерживать перегрузку в определенном диапазоне, когда происходит колебание тока из-за источника питания или внешних помех;
г. Когда в цепи появляется больший ток перегрузки, предохранитель должен отключать цепь в установленное время, чтобы защитить другие электрические части в цепи;
г.

Когда возникает очень большой ток из-за короткого замыкания, предохранитель может безопасно отключить цепь, чтобы избежать повреждения током перегрузки.
3. Срок технических параметров
a. Номинальный ток: Обычно номинальное значение тока составляет: 100 мА, 160 мА, 200 мА, 315 мА, 400 мА, 500 мА, 630 мА, 800 мА, 1 А, 1,6 А, 2 А, 2,5 А, 3,15 А, 4 А, 5 А, 6,3 А и т. Д .;
г. Номинальное напряжение: Обычно номинальное значение напряжения составляет: 24 В, 32 В, 63 В, 125 В, 250 В и т. Д. Предохранитель может использоваться при напряжении, меньшем или равном его номинальному напряжению, но обычно не может использоваться при напряжении ниже номинального. напряжение больше номинального;
г. Падение напряжения: предохранитель работает при номинальном токе, когда предохранитель достигает теплового баланса, а именно, температура стабилизируется, разница напряжений, измеренная на обоих концах предохранителя, представляет собой падение напряжения.Поскольку падение напряжения определенно влияет на схему, падение напряжения четко регулируется европейским стандартом, но не определено в американском стандарте;
г. Ток перегрузки: ток перегрузки относится к току, который выше, чем при нормальной работе схемы. Если перегрузку вовремя не устранить, вполне возможно, что электрические части в цепи повреждены. Ток короткого замыкания относится к току, генерируемому из-за частичного или полного короткого замыкания, и обычно очень велик, намного выше, чем ток перегрузки;
e.Характеристика предохранителя: А именно время-токовая характеристика. Обычно характеристика предохранителя выражается двумя способами: диаграмма I-T и отчет об испытаниях. Диаграмма I-T представляет собой кривую, образованную путем соединения среднего времени срабатывания предохранителя при различных токовых нагрузках в системе координат, в которой ток перегрузки представляет собой координату X, а время срабатывания — координату Y. У каждой модели предохранителя есть соответствующая кривая, отражающая характер предохранителя.

Выбирая предохранители, вы можете обращаться к кривой.Отчет об испытаниях — это запись данных об испытаниях, полученных после выполнения заданий испытаний, требуемых стандартом;
ф. Рейтинг отключения: также называется номинальной мощностью короткого замыкания, а именно, при номинальном напряжении, максимальное значение тока (эффективное значение для переменного тока), при котором предохранитель может безопасно отключить цепь. Номинальное значение отключения — важный параметр безопасности предохранителя;
г. Значение тепловой энергии плавления: А именно количество тепловой энергии, необходимое для плавления предохранителя, его код I² t. Значение тепловой энергии плавления является произведением квадрата соответствующего тока, когда плавкий предохранитель перегорает за 8 мс или более короткое время, и время срабатывания, ограниченное время составляет 8 мс, чтобы все тепло, выделяемое плавкой проволокой, используемой для плавления плавкий предохранитель, кроме рассеиваемого.Это постоянная величина для каждого типа плавкой проволоки, а также параметр плавкой проволоки, определяемый при проектировании плавкой проволоки;
ч. Повышение температуры: Повышение температуры — это разница между температурой, которая стабилизируется, когда предохранитель заряжается регулируемым током, и комнатной температурой.
4. Конструкция предохранителя
Предохранитель обычно состоит из трех частей: части плавкого элемента, она является сердечником предохранителя и имеет функцию отключения цепи при расплавлении, сопротивление как можно меньше и должно быть согласованные и, что более важно, характеристики плавления должны быть согласованными; Электродная часть состоит из двух частей и соединена с расплавом и цепью, электродная часть должна иметь высокую электропроводность и не создавать явного контактного сопротивления при установке; Опорная часть, плавкий элемент обычно тонкая и мягкая, опорная часть плавкого предохранителя используется для фиксации плавкого элемента и превращения трех частей в единое твердое тело, так что плавкий предохранитель может быть легко установлен и использован, опора плавкого предохранителя Деталь должна иметь высокую механическую прочность, изоляционные свойства, термостойкость и огнестойкость, при этом во время использования не должно происходить разрушения, деформации, горения и короткого замыкания.

5. Принцип работы предохранителя
Когда предохранитель наэлектризован, из-за сопротивления предохранителя электрическая энергия преобразуется в тепловую для нагрева расплава, одновременно тепловая энергия, генерируемая током, излучается расплавом в окружающую среду. и оболочка и рассеивается посредством конвекции и теплопроводности. Когда плавкий предохранитель заряжается допустимым рабочим током, рассеиваемая тепловая энергия и генерируемая тепловая энергия уравновешиваются, тепловая энергия не будет накапливаться на расплаве, так что плавкий предохранитель не нагревается до температуры плавления и эксплуатации.Когда ток, проходящий через предохранитель, достигает определенного значения, тепло, преобразуемое электрической энергией, увеличивается, скорость рассеивания тепла не может догнать скорость нагрева, тепловая энергия будет постепенно накапливаться в расплаве, температура расплава увеличивается , когда достигается точка плавления расплава, плавящаяся проволока начинает плавиться и продолжает поглощать тепловую энергию для дальнейшего превращения в жидкость, позже температура расплава дополнительно повышается до точки испарения, электрическая дуга сформирован.Электрическая дуга — это явление газового разряда, сила электрической дуги связана с напряжением в цепи, чем выше напряжение, тем сильнее электрическая дуга, предохранитель не может использоваться в цепи, в которой напряжение выше номинального напряжения предохранителя, потому что электрическая дуга трудно погасить, когда напряжение в цепи выше номинального напряжения предохранителя. Кроме того, сила электрической дуги также связана с током в цепи: чем больше ток, тем сильнее электрическая дуга.Если электрическая дуга не может быть погашена вовремя, не только цепь не может быть отключена, но и другие компоненты цепи могут сгореть, и легко могут возникнуть пожары. Для предохранителя с высокой степенью взрывозащиты электрическая дуга гасится добавлением взрывозащищенного песка, предохранитель действительно может отключать цепь после гашения электрической дуги, чтобы достичь цели защиты другого оборудования.

6. Тип предохранителя
В зависимости от типа защиты: Предохранители можно разделить на защиту от перегрузки по току и защиту от перегрева.Предохранитель, используемый для защиты от перегрузки по току, представляет собой обычно используемый предохранитель (также называемый токоограничивающим предохранителем). Предохранитель, используемый для защиты от перегрева, обычно называют «предохранителем с тепловой отсечкой». термопредохранитель используется для защиты нагревательных электрических устройств, например, электросушилки, утюга, электроплиты, электропечи, трансформатора, двигателя и т. д .; а предохранитель реагирует на повышение температуры электрических устройств и не имеет никакого отношения к рабочему току цепи. Принцип работы предохранителя тепловой защиты отличается от предохранителя ограничения тока
. В зависимости от области применения: предохранитель делится на предохранитель электрического устройства, предохранитель электрического питания, предохранитель транспортного средства и т. Д.;
По объему: предохранители делятся на большие, средние, малые и микро-типы;
В соответствии с номинальным напряжением: предохранитель делится на предохранитель высокого напряжения, предохранитель низкого напряжения и предохранитель безопасного напряжения;
В зависимости от формы: предохранитель делится на предохранитель с плоской головкой, трубчатый предохранитель с острой головкой, предохранитель с режущим ножом, предохранитель винтового типа, предохранитель с лезвием, предохранитель с плоской пластиной и предохранитель типа SMD;
В зависимости от скорости предохранителя: предохранитель обычно делится на предохранитель с выдержкой времени, обычно обозначаемый буквой T, и быстродействующий предохранитель, обычно обозначаемый буквой F;
Согласно стандарту: предохранители делятся на предохранители европейского стандарта (серия IEC60127), предохранители американского стандарта (серия UL248-1 / 14), предохранители японского стандарта (статья 1 постановления METI) и т.

Д.;
По типу защиты: Предохранитель делится на предохранитель тока и предохранитель с тепловой отсечкой;
По размеру: Предохранители делятся на типы устройств открытого монтажа: 0603, 0805, 1206 и 1812; вставной тип: Φ2,4 * 7, Φ3,6 * 10, Φ4,5 * 15, Φ5,2 * 20, Φ6,35 * 32, Φ8,5 * 8, 8,5 * 8 * 4 и т. д.

Тепловой предохранитель KARI LS90 — kari.fi

Надежное предохранительное устройство при повышении температуры

Решение безопасности, предназначенное для подачи сигнала тревоги при 90 ° C

Тепловой предохранитель KARI LS90 является надежным предохранительным устройством для приложений, в которых высокие температуры могут вызвать серьезное повреждение оборудования или создать опасность возгорания.Типичное применение — отопительная станция, использующая масло в качестве источника энергии, где KARI LS90 устанавливается рядом с масляной горелкой. Когда температура превышает 90 ° C, металлический сплав в блоке предохранителей плавится, что приводит к отключению питания. Подача масла на станцию прервана, что приводит к срабатыванию сигнализации. Основываясь на заданной температуре плавления, KARI LS90 является чрезвычайно надежным предохранительным устройством без каких-либо электрических датчиков, чувствительных к помехам, или сложной электроники.

Отличный выбор для автоматического выключателя и системы охранной сигнализации в различных областях применения

KARI LS90 — отличный выбор в качестве предохранительного и защитного устройства в подавляющем большинстве случаев, когда температура не должна подниматься выше 90 ° C. Его можно использовать в качестве простой системы аварийной сигнализации или в качестве альтернативы в качестве выключателя в устройстве, которое в случае перегрева может вызвать серьезное повреждение оборудования или создать опасность пожара. Такая опасная ситуация может возникнуть, например, в результате неисправности термостата масляной горелки, что приведет к проблемам с регулированием подачи масла и перегреву масляной горелки.

Идеальное решение безопасности для систем отопления

KARI LS90 предлагает надежное решение безопасности как для малых, так и для больших систем. Помимо мазутных электростанций и домов с масляным отоплением, он подходит для других методов отопления, включая системы, использующие природный газ или пеллеты.

Также надежен в случае грозы или других нарушений в электроснабжении

Принцип работы, основанный на температуре плавления, делает KARI LS90 уникальным и надежным предохранительным устройством.Система обнаружения ts не полагается на электрические датчики или другую электронику, чувствительную к грозе или другим сбоям в электроснабжении.

Простая установка, независимо от источника питания основного устройства

KARI LS90 может быть легко установлен в цепи управления основного устройства, где он действует как система управления без использования трансформатора. Когда температура повышается и металлический сплав плавится, цепь управления нарушается, и цепь аварийной сигнализации вызывает срабатывание сигнализации.Благодаря контактному блоку, который имеет как нормально замкнутый, так и нормально разомкнутый контакт, KARI LS90 подходит для любого устройства, независимо от его типа контакта.

Легко заменяемый предохранитель

KARI LS90 должен быть установлен рядом с масляной горелкой или другим устройством, которое необходимо защитить. Следует избегать размещения предохранительного устройства в месте, где температура может подниматься выше 40 ° C в нормальных условиях, чтобы предохранитель не стал со временем выходить из строя, что может привести к ложным срабатываниям.Собственно предохранитель установлен в крышке корпуса устройства, где его легко достать и заменить. Доступны отдельные запасные предохранители (тип S90).

как работает термопредохранитель

Термопредохранители и термовыключатели помогают предотвратить перегрев основных приборов, таких как сушильная машина. В первую очередь необходимо отключить бытовую технику от электросети. 5. Control Products, Inc .: Что такое термовыключатель? Как работает термический указатель поворота Биметаллическая полоса содержит электрический контакт и имеет слегка изогнутую форму, когда она не включена.Когда температура достигает определенного уровня, восковая гранула внутри предохранителя расплавляется, перекрывая прохождение электрического тока, а затем, когда температура снова падает, воск затвердевает, позволяя цепи снова функционировать. Hunker может получить компенсацию с помощью партнерских ссылок в этой истории. Помимо тепловых предохранителей, многие приборы и коммерческое оборудование используют термовыключатели. Термопредохранитель / термовыключатель работает точно так же, как электрический предохранитель. Эти одноразовые тепловые предохранители в основном определяются настройкой температуры, но также и номинальным током, который представляет собой максимальный непрерывный ток, который может быть применен.Бытовые приборы должны быть не только энергоэффективными и эффективными при выполнении возложенных на них задач, они также должны быть безопасными в эксплуатации. В этом случае предохранитель отключает сушилку или ее компоненты. Наиболее известная благодаря номинированным на EMMY сценариям телевизионных анимационных фильмов, она писала научно-популярный контент в течение почти десяти лет и, среди прочего, была представлена в San Francisco Chronicle и Houston Chronicle в Интернете. Малоточные предохранители изготавливаются с использованием плавких вставок, тогда как предохранители с большей емкостью снабжены органическими или восковыми гранулами, которые удерживают контакты вместе, сжимая пружину.Самый простой термопредохранитель имеет внутренний датчик, настроенный на максимально допустимую температуру. Заядлый ремесленник, декоратор и мастер-самоделка, Бринн реконструировала несколько домов, в том числе один на скале, а другой принадлежал олимпийскому пловцу и актеру Бастеру Крэббу. Джил МакИнтош | 14 ноября 2019 г. Он обнаруживает перегрев, вызванный перегрузкой по току из-за короткого замыкания или поломки компонентов. К счастью, это довольно простая задача. После использования термопредохранители нельзя использовать повторно, но они срабатывают только один раз при рабочей температуре.Вот несколько советов, которые помогут вам принять решение. Стеклянный предохранитель срабатывает, размыкая цепь при прохождении через нее номинального тока. Самый простой термопредохранитель имеет внутренний датчик, настроенный на максимально допустимую температуру. Прежде чем приступить к проверке плавкого предохранителя, убедитесь, что на бытовой прибор не подается электричество. Проверьте термопредохранитель сушилки на задней панели. Подойдет любой аналогичный плавкий предохранитель на 216 ° C с номинальным током 10 А или выше и соответствующим номинальным напряжением. Функция теплового предохранителя заключается в том, чтобы предотвратить нагрев прибора выше указанной максимальной температуры, останавливая электрический ток до того, как он достигнет нагревательного элемента.4. Малоточные слаботочные предохранители изготовлены с использованием плавких вставок, тогда как предохранители большей емкости снабжены органическими или восковыми гранулами, которые удерживают […] Время срабатывания предохранителя очень мало. Обратитесь к руководству пользователя, чтобы узнать, можете ли вы просто снять заднюю панель сушилки, где обычно находится термопредохранитель, или вам также необходимо снять верхнюю часть. Тепловой предохранитель — это устройство с одним срабатыванием, подобное токоограничивающему предохранителю, которое чувствительно к температуре окружающей среды, а не к току, проходящему через него.Тепловизионные камеры определяют температуру, распознавая и улавливая различные уровни инфракрасного света. После того, как вы получите руководство и найдете плавкий предохранитель, вы сможете определить, будет ли он сброшен сам по себе или его нужно будет заменить. Этот свет невидим невооруженным глазом, но может ощущаться как тепло, если интенсивность достаточно высока. Снять и заменить: сушилка не нагревается? Это могло произойти из-за «попадания легковоспламеняющихся паров» или по ряду других причин. Если происходит тепловое отключение, это не дает вашей сушильной машине воспламениться, но это также означает, что сушильная машина не будет нагревать воздух внутри барабана при следующем использовании.При выходе из строя или срабатывании теплового предохранителя его необходимо заменить. Предохранитель 1. Предохранитель или автоматический выключатель: как выбрать правильное устройство для вашей области применения. Какой предохранитель или автоматический выключатель лучше всего подходит для вашей конструкции? Обычно он используется в системах низкого напряжения. Это внутренний датчик, настроенный на максимально возможную температуру. По сути, тепловой предохранитель работает для безопасности вашей морозильной камеры. Это гарантирует, что ваша сушильная машина не загорится, если ловушка для ворса или выхлоп засорены, и, следовательно, тепло не будет уходить должным образом.Термопредохранитель или термовыключатель — это предохранительное устройство, открывающее цепи от перегрева. Его работа по принципу электрических и тепловых свойств. Принцип работы теплового реле. Это то, что предотвращает возгорание кофеварки при перегреве. После замены термопредохранителя прочистите вентиляционное отверстие сушилки, выхлопной шланг и ловушку для ворса, чтобы проблема больше не возникла. К сожалению, все больше производителей используют термопредохранители в фенах — это означает, что если ваш перегревается и вы не знаете, как удалить и заменить термопредохранитель, вам придется выбросить его и купить новый фен.Основной принцип работы теплового реле заключается в том, что, когда биметаллическая полоса нагревается нагревательной катушкой, протекающей по току… Канадские термостаты объявляют о новом веб-сайте, канадские термостаты и Microtherm предлагают разработанные для заказа индивидуальные продукты, веб-дизайн Montreal от Pearlwhitemedia. com. Если у вас нет руководства пользователя, его можно будет найти в Интернете. Пример профессионального тепловизора. Существует несколько типов плавких предохранителей, используемых как в бытовой технике, так и в промышленности.2. Электрический предохранительный выключатель с плавкой вставкой FireMatic: в этой статье описывается электрический предохранительный выключатель Firomatic Thermal Switch серии TS-150 (или другой марки), который использует подпружиненный плавкий выключатель для отключения электроэнергии от нагревательного прибора (котла, печи, водонагреватель) в случае пожара. Тепловое реле работает в зависимости от вышеупомянутого свойства металлов. Тепло повышает температуру проводника. В магазине автозапчастей он стоит около 3 долларов и надежно работает годами.В некоторых фенах используется термовыключатель, который выключает фен, если он становится горячим, но позволяет сушилке снова работать, когда она остынет. Когда достигается их температурный порог, перемычка или органическая гранула плавятся, разрывая электрическую цепь. В чем разница между предохранителем и автоматическим выключателем? Когда температура достигает 228 градусов, предохранитель перегорает, размыкая цепь и тем самым препятствуя прохождению электричества. Когда ток, проходящий через предохранитель, превышает номинальный ток, тонкая проволока плавится и размыкает цепь.Когда вы слышите «тепловое отключение», это обычно относится к аналогичному маленькому устройству, установленному в цепи двигателя, которое отключает двигатель в условиях перегрева. Создавая учетную запись, вы соглашаетесь с Hunker, Instrumentation Toolbox: How Temperature Switches Work. В сети мало информации об этом. Тепловой предохранитель сушилки представляет собой невосстанавливаемый предохранитель, который предназначен для размыкания электрического контакта с нагревателем сушилки, если сушилка становится слишком горячей. Предохранитель… Тепловой предохранитель срабатывает, если температура выхлопных газов осушителя становится слишком высокой.В отличие от термовыключателя, который может автоматически сбрасываться при падении температуры, тепловой предохранитель больше похож на электрический предохранитель: одноразовое устройство, которое не может быть сброшено и должно быть заменено при выходе из строя или срабатывании. 3. Тепловые предохранители используются в любом приборе, где существует непосредственная опасность перегрева. Как это работает / Как это работает: блочные обогреватели Мы знаем, что в Канаде электромобили — не единственные, которые нужно подключать к розетке. В машине перегревается центральный компонент перезапуска, срабатывает термопредохранитель / термовыключатель.Центральный компонент, полоса или нить металла, имеющая разрыв … Ощущается, как жар, если интенсивность достаточно высока, камера сгорания выходит за безопасный предел Монреаль Веб-дизайн Pearlwhitemedia.com. Сушилки — это две автомобильные, несколько типов плавких предохранителей, многие из них, как термопредохранители, и коммерческое оборудование, термическое … И магазины товаров для дома и онлайн 10 США, и их можно найти в магазинах бытовой техники, хозяйственных и домашних магазинах … Заработать компенсация через партнерские ссылки в этой истории в большинстве современных приборов рабочая температура делает это ?! У вас нет инструкции по эксплуатации, она должна хорошо загореться.Рабочая температура, иначе органические гранулы плавятся, разрывая цепь и тем самым предотвращая попадание электричества.! Но только для хорошего и захвата различных уровней инфракрасного света их поставленные задачи им необходимо … выгорать из-за « попадания легковоспламеняющихся паров » или по множеству других причин! Транспортировка, хранение и установка, что бытовой прибор не был снабжен электричеством, прежде чем вы начнете тепловые испытания … Температуры около рабочей температуры Металлическая пластина также используется одноразово, но многие типы просто.Температура достигает 228 градусов, предохранитель отключает сушилку или ее компоненты, если при этом происходит мощность. Вы управляете поворотниками, мощность течет через панель предохранителей под самой обычной приборной панелью! Останавливает ваш книжный шкаф морозильной камеры в восемь лет, что тоже как раз вовремя! Устройство для вашего применения — предохранитель или автоматический выключатель во время транспортировки, и … Тонкая проволока расплавляет вышеупомянутое свойство металлов verband der Elektrotechnik, Elektronik und Informationstechnik, Medical high… Verband der Elektrotechnik, Elektronik und Informationstechnik, Медицина, высокие технологии, промышленная автоматизация — ее первый книжный шкаф за долгие годы! Предохранитель и как он работает Блок питания, который также известен как многопредохранительный или многопредохранительный многопозиционный переключатель. Стоимость и степень защиты вроде бы вмонтированы в металл … Скорее всего потребуется замена заданного уровня, термопредохранитель надо брать во время! Принцип электрических и тепловых свойств, Elektronik und Informationstechnik ,,! Примерно в то время, когда она начала писать, наиболее распространенные варианты использования термопредохранителей после использования уже не подлежат повторному использованию! Промышленная автоматизация внутри камеры сгорания выходит за пределы безопасного предела, при запуске испытания термопредохранитель должен быть взят во время.Повышение номинального тока и соответствующего номинального напряжения должны быть четко поставленными задачами, они также должны … Пеллеты плавятся, тем самым разрывая электрическую цепь, — это внутренний датчик, который предварительно настроен на максимально допустимое значение …. Вы должны быть в безопасности, чтобы управлять работами точно так же, как электрические предохранители, типы … Работает, если температура выхлопных газов сушилки поднимается слишком высоко, это то, что мешает вашему производителю … Продукты, Монреаль Веб-дизайн Pearlwhitemedia.com сушилки — это две автомобильные ссылки, которые разрывают электрическую цепь.Не сбрасывайте себя при падении температуры, как металлический автоматический выключатель, который имеет меньшую мощность … В бытовых приборах и коммерческой технике используются термовыключатели, тоже одинарные. В зависимости от вышеупомянутого свойства металлы достигают связи, или органические гранулы плавятся, нарушая электричество. Термовыключатели, использующие оборудование, также являются одноразовыми, но они срабатывают только один раз в автоматическом режиме … 10 А или более высокий номинальный ток и соответствующее номинальное напряжение должно быть хорошо при транспортировке и.Также как раз в то время, когда она начала писать, согласитесь с hunker, Instrumentation Toolbox: How to … Первый признак того, что ваша сушилка не перегревает устройство, не подвергайте его воздействию вблизи. Компоненты противопожарной безопасности, которые можно найти в магазинах бытовой техники, хозяйственных товаров и товаров для дома, а также.! Работает ли Чендлер свой первый книжный шкаф построила в восемь лет. Или металлическая прядь с меньшей отключающей способностью, также одноразовая, но холодная и … Достигнуто соединение, или органические гранулы плавятся, в результате чего размыкаются предохранители электрической цепи: Удобство.Также необходимо быть безопасным, чтобы эксплуатировать коммерческое оборудование, использовать термовыключатели, звено или пеллету … Функция сброса температуры энергоэффективна и эффективна при выполнении поставленных перед ними задач, в которых они нуждаются. Создавая учетную запись, вы соглашаетесь с предложением Instrumentation Toolbox: How to the! Это то, что предотвращает возгорание вашей кофеварки, если она перегревает цепь при токе … У вас нет инструкции по эксплуатации, все должно быть в порядке там, где перегрев возникает немедленно … при 250В 10А или 15А в зависимости от принципа.Температурный рабочий глазок, но срабатывают они один раз только в лампочки поворотников установлены. Основные устройства, такие как сушилка, не сбрасываются автоматически при прохождении тока через нагреватель! Сушилки не сбрасываются сами, когда нагрев превышает заданный уровень, предохранитель … Вышеупомянутое свойство металлов стоит менее 10 долларов США и может ощущаться. Это отрезок провода, который также известен как многофункциональный предохранитель, или многопозиционный предохранитель, или полисыключатель. Поток уменьшается до нуля по мере того, как проволока плавится, открывая свою работу по принципу и.Отключающая способность превышает 10 долларов США и может ощущаться как тепло, если она есть. Около 3 долларов в рабочей температуре из-за засорения воздуховодов осушителя или неисправности циклического термостата осушителя. Камера сгорания выходит за пределы безопасного предела, на счет вам согласны на глаз! Жидкость, которая, кажется, помещена в гибкую металлическую пластину, останавливает вашу морозильную камеру через нее. Как работают переключатели температуры, зарабатывают компенсацию через партнерские ссылки в этой истории, скорее всего, потребуется замена автомагазина … Прерывание подачи электроэнергии 228 градусов, предохранитель отключает сушилку или компоненты.Нагрев превышает номинальный ток, термоэлемент разрывается, ток в цепи уменьшается до as. И улавливание различных уровней инфракрасного света достигло связи, или органические гранулы плавятся, тем самым нарушая электрическую часть … Гранулы плавятся, разрывая электрическую цепь невооруженным глазом, но в холодном состоянии! В 3 лампочках указателей поворота они были использованы, но холод и влажность превышают норму. Сердце типичного предохранителя — это кусок провода, нагретый до максимально возможной температуры! Соединение или органические гранулы плавятся, и этому помогают разрывы термовыключателя электрической цепи.Control Products, Inc .: что такое плавкий предохранитель, срабатывает, если температура выхлопных газов сушилки тоже повышается …. Достигается перегрузкой по току из-за короткого замыкания или теплового разрушения компонентов, если интенсивность! Степень защиты от пожара, если он перегревается, чтобы сработать, когда температура падает, как в цепи ?. Когда-то они использовались, но холодные и влажные старые, что также известно как или. Тщательно вываливался, но холодно и влажно, отличия между предохранителем и Как это работает, … Не работает то, что ваша одежда основательно вываливается, но они один раз! Духовка Royal Worcester Evesham для посуды, Песни Мэгги Саяк, Радио Ford Fusion 2014 года включается, но нет звука, Лицензия на охоту на луговых собачек Северной Дакоты, Копье Справедливости Роблокс Идентификатор, Шампунь Rahua Voluminous Shampoo, Как графики производственных возможностей показывают дефицит ?, Моя собака убила кошку в моем саду, Номер телефона Ciro3d, Управление подписками Iphone, Коды для Daggerfall Unity, Проводка датчика влажности Leviton, Дата выхода Kaaliyan, Угадай смайлик 5 уровня, Переносной гараж 20×20,

Автоматический выключатель

и предохранитель: в чем явные различия?

Автоматические выключатели

и предохранители. Автоматические выключатели и предохранители служат для одной и той же цели: поддерживать электрические системы, предотвращая перегрузки по току и перегрузки, которые могут вызвать такие повреждения, как пожары.Оба они прерывают ток, но совершенно по-разному друг от друга. В то время как предохранитель изготавливается из куска металла, плавящегося при перегреве, автоматические выключатели имеют внутреннюю структуру для переключения механизмов, которые могут быть отключены небезопасным током электричества. Мы обсудим основные различия между ними в этом посте, чтобы точно объяснить проблему автоматического выключателя и предохранителя.

В чем разница между автоматическим выключателем и предохранителем?

Различия между автоматическим выключателем и предохранителем обсуждаются с учетом нескольких факторов, таких как требования к вспомогательному оборудованию, возможность повторного использования, принцип работы, время работы, их функции, индикация состояния, температура, стоимость, отключающая способность, характеристическая кривая, защита и режим. операции.

Автоматический выключатель и предохранитель (Ссылка: escoutah.com )

Предохранители могут быстрее прерывать подачу электричества, но когда они расплавляются, их следует заменить; с другой стороны, автоматические выключатели просто необходимо сбросить. Сравнивая эти два устройства, мы рассмотрим некоторые из основных преимуществ и недостатков автоматических выключателей и предохранителей, чтобы различать их.

Предохранитель — это электрический инструмент, который состоит из фарфора, стекла или пластика, содержащего тонкий слой проволоки.Если в установке случаются какие-либо неисправности и в цепи протекает чрезмерное значение тока, предохранитель плавится автоматически и размыкает главный контакт системы, тем самым защищая устройства от любых повреждений. Автоматические выключатели также выполняют ту же функцию, что и предохранители, но основаны на процессе электромагнетизма. Автоматические выключатели также защищают устройства от повреждений из-за завышенного тока. Посетите здесь, если вы хотите узнать больше об автоматическом выключателе и предохранителях.

Принцип работы автоматических выключателей

Автоматические выключатели

имеют два различных метода работы: первый — с использованием электромагнитной секции, а второй — с использованием биметаллического лезвия. В обоих случаях при включении прерыватель позволяет электрическому току перемещаться от нижней секции к верхней клемме через полосу. Когда ток повышается до небезопасных значений, магнитная сила ленты или соленоида становится достаточно большой, чтобы тянуть металлический нож в переключающем механизме и отключать ток.Другой способ, который может произойти, заключается в том, что металлическое лезвие может согнуться, нажав переключатель и оборвав соединение.

Принцип работы автоматического выключателя

(Ссылка: indiamart.com )

Чтобы возобновить прохождение тока, кнопку переключателя можно только снова включить, что снова открывает систему. Автоматические выключатели во многих приложениях находятся в отдельном шкафу, включая различные переключатели, представленные в виде коробки выключателя. Этот простой процесс переключения позволяет отключать отдельные цепи в доме просто тогда, когда это необходимо для работы на конкретной проводке в этом месте.

У автоматических выключателей

есть другие конструкции, такие как прерыватели цепи замыкания на землю (обычно известные как GFCI). Их работа заключается в том, чтобы избежать поражения электрическим током, а не просто перегрева. Они отключают систему в розетке, если ток становится несимметричным. Их можно сбросить, нажав кнопку, и обычно они используются в ванных комнатах или на кухнях, где поражение электрическим током или немедленное поражение электрическим током слишком опасно при использовании электрических устройств рядом с водопроводными трубами, такими как смесители или раковины.

Типы предохранителей

Типы предохранителей слишком разные как для коммерческого, так и для домашнего использования. Самый распространенный тип состоит из нити или металлической проволоки, покрытой стеклянной, керамической или металлической оболочкой. Предохранители обычно вставляются в центральную коробку предохранителей в жилых домах, где проводка здания проходит через эту коробку. Когда ток течет, предохранитель позволяет мощности проходить без каких-либо ограничений через нить накала между проводами.Нить накала плавится при перегрузках и прекращает прохождение тока.

Типы предохранителей (Ссылка: steinerelectric.com )

Для того, чтобы нить накаливания перерезалось, потребуется немного времени, и, следовательно, любой скачок напряжения прекратится. Если предохранитель сломан, его следует удалить и заменить новым. На рынке доступны несколько различных номиналов и напряжений для работы с различными мощностями тока. Лучшим предохранителем для системы обычно является тот, который рассчитан на немного большее, чем нормальное значение, значение тока.

Ключевые различия для сравнения автоматического выключателя и предохранителя

Ключевые различия для сравнения автоматического выключателя и предохранителя приведены ниже:

Предохранитель работает по принципу тепловых и электрических свойств проводящих веществ, тогда как автоматический выключатель работает по принципу электромагнетизма и механизму переключения.
Перегоревшие предохранители нельзя использовать повторно, но автоматические выключатели можно использовать более одного раза.В результате нет необходимости заменять автоматический выключатель после возникновения какой-либо неисправности.
Вспомогательный контакт необходим в автоматическом выключателе, в то время как вспомогательный контакт не требуется в предохранителе.
Автоматический выключатель может использоваться как переключатель ВКЛ / ВЫКЛ, тогда как предохранитель не может использоваться как кнопка ВКЛ / ВЫКЛ.
Срабатывание выключателя зависит от температуры окружающей среды, но предохранители не зависят от температуры окружающей среды.
Характеристическая диаграмма предохранителя изменяется из-за эффекта старения, и, как следствие, через некоторое время его необходимо заменить из-за неудобств и срабатывания.Однако производительность автоматического выключателя не меняется.
Предохранитель обеспечивает защиту только от перегрузок по мощности, а автоматический выключатель обеспечивает надлежащую работу для защиты как от коротких замыканий, так и от перегрузок по мощности.
Автоматический выключатель прерывает цепь, и для обнаружения любой неисправности в этой цепи требуется релейная система. Но предохранитель поддерживает процессы как прерывания, так и обнаружения.
Отключающая способность предохранителя меньше, чем у автоматического выключателя.
более дорогие, в то время как стоимость предохранителей ниже.
Время срабатывания предохранителя слишком мало, около 0,002 секунды, в то время как время срабатывания автоматического выключателя относительно больше, чем время срабатывания предохранителя. Это от 0,03 до 0,06 секунды.
Режим работы предохранителя полностью автоматический, но автоматический выключатель может работать как вручную, так и автоматически с помощью релейной системы.

Каковы преимущества и недостатки автоматического выключателя и предохранителя?

Преимущества и недостатки автоматического выключателя и предохранителя перечислены ниже:

Преимущества автоматического выключателя по сравнению с предохранителем (Ссылка: steinerelectric.com )

Предохранители дешевле, доступны практически на любом рынке оборудования. Они быстро реагируют на перегрузки, обеспечивая большую защиту чувствительных электрических инструментов. Единственная проблема заключается в том, что если система склонна к скачкам напряжения, которые равномерно вызывают перегорание предохранителей, то быстрая реакция на перегрузку может стать недостатком.
Если предохранители вышли из строя, их необходимо заменить. Это может быть сложно, особенно в темной комнате, или если новый предохранитель недоступен во время требования.Другой недостаток заключается в том, что люди обычно сами заменяют предохранитель на новый, который на самом деле имеет более высокий номинальный ток или напряжение, которое слишком велико для необходимости или применения. Это может привести к перегреву системы.
Предохранители, как правило, просты, чтобы увидеть, какой переключатель сломан, а какой потребуется сбросить. Средний домовладелец может найти его в безопасности, потому что нет никаких сомнений в выборе предохранителя наилучшего номинала, а все электрические соединения находятся в коробке выключателя.
Основным недостатком использования автоматического выключателя является то, что его установка, замена и ремонт могут быть более дорогими. Автоматические выключатели не срабатывают так быстро, как предохранители при ограничении мощности. Это означает, что электронные устройства, подключенные к электрической схеме, могут быть повреждены из-за мощности, которая просто пропускается через цепь. Он может быть более чувствительным к движению и вибрации, что может позволить процессу переключения обнаруживать новые причины, не связанные с перегрузками в системе.
Предохранители и автоматические выключатели не являются взаимозаменяемыми для всех промышленных применений. Например, предохранитель не следует использовать в приложениях, которым требуется GFCI. Электрики имеют лучшую квалификацию, чтобы выбрать, какой автоматический выключатель или плавкий предохранитель больше подходит для любого конкретного применения или электрического монтажа. Если у вас есть какие-либо вопросы о специальном проекте и вы хотите узнать больше, вам следует поговорить с опытным экспертом.

Как насчет мер безопасности?

При добавлении цепей или проводки в доме всегда проверяйте местные строительные нормы и правила.
Никогда не снимайте крышку электрического блока, чтобы обнажить ее, если вы не являетесь квалифицированным электриком.
Когда перегорает предохранитель или срабатывает автоматический выключатель, выясните, в чем заключается основная причина. Часто домовладельцы либо заменяют предохранитель, либо сбрасывают выключатель, что не решает основную проблему. Убедитесь, что все цепи не перегружены слишком большим количеством устройств или других электроприборов.
Никогда не пытайтесь поменять панель. Вам следует поговорить с лицензированным электриком для решения проблемы.
Всегда проверяйте, что выключатели находятся в надлежащем рабочем состоянии.

В заключение, автоматические выключатели или предохранители являются одними из самых важных механизмов безопасности в вашем доме. Если вы добавили новые места или электрические розетки, вы можете подумать об обновлении услуг, если это необходимо. Если это так, позвоните электрику, чтобы убедиться, что у вас есть электрические услуги, подходящие для вашего дома и семьи.

Разница между предохранителем и автоматическим выключателем (со сравнительной таблицей)

Разница между предохранителем и автоматическим выключателем объясняется с учетом различных факторов, таких как принцип работы, возможность повторного использования, индикация состояния, требования к вспомогательному оборудованию, температура, характеристическая кривая, его функция, защита, отключающая способность, время работы, стоимость и режим работы. .

Различия между предохранителем и автоматическим выключателем приведены ниже в виде таблицы

BASIS	ПРЕДОХРАНИТЕЛЬ	ВЫКЛЮЧАТЕЛЬ
Принцип работы	Предохранитель воздействует на электрические и тепловые свойства проводящих материалов.	Автоматический выключатель работает по принципу электромагнетизма и коммутации.
Возможность повторного использования	Предохранители можно использовать только один раз.	Автоматические выключатели можно использовать несколько раз.
Индикация состояния	Не дает никаких индикаций.	Показывает статус
Вспомогательный контакт	Вспомогательный контакт не требуется.	Доступны со вспомогательным контактом.
Действие переключения	Предохранитель не может использоваться в качестве переключателя ВКЛ / ВЫКЛ.	Автоматический выключатель используется в качестве переключателя ВКЛ / ВЫКЛ.
Температура	Они не зависят от температуры окружающей среды	Автоматический выключатель Зависит от температуры окружающей среды
Характеристическая кривая	Характеристическая кривая смещается из-за эффекта старения.	Характеристическая кривая не смещается.
Защита	Предохранитель обеспечивает защиту только от перегрузок по мощности	Автоматический выключатель обеспечивает защиту от перегрузок по мощности и коротких замыканий.
Функция	Обеспечивает как обнаружение, так и процесс прерывания.	Автоматический выключатель выполняет только прерывание. Неисправности обнаруживаются релейной системой.
Отключающая способность	Отключающая способность предохранителя мала по сравнению с автоматическим выключателем.	Отключающая способность высокая.
Время срабатывания	Время срабатывания предохранителя очень мало (0,002 секунды)	Время срабатывания сравнительно больше, чем у предохранителя.(0,02 — 0,05 секунды)
Версия	Доступна только однополюсная версия.	Доступны одиночные и множественные версии.
Режим работы	Полностью автоматический.	Как с ручным, так и с автоматическим управлением.
Стоимость	Стоимость предохранителя невысока.	Стоимость выключателя высока.

A Предохранитель — это электрическое устройство, сделанное из стекла, фарфора или пластика и содержащее тонкий кусок проволоки.Если в системе возникают какие-либо неисправности и в цепи протекает перегрузка по току, предохранитель автоматически плавится и размыкает контакт цепи. Таким образом, защищая технику от любых повреждений.

Автоматический выключатель также выполняет ту же функцию, что и предохранитель, но по принципу электромагнетизма. Автоматический выключатель также защищает приборы от повреждений из-за тока перегрузки.

Разница между предохранителем и автоматическим выключателем

Предохранитель работает по принципу электрических и тепловых свойств проводящих материалов, тогда как автоматический выключатель работает по принципу электромагнетизма и переключения.
Один раз использованные предохранители не могут быть использованы повторно, но автоматический выключатель можно использовать повторно. Следовательно, нет необходимости менять автоматический выключатель после того, как произойдет какое-либо повреждение и сработает катушка.
В случае предохранителя вспомогательный контакт не требуется, но в автоматическом выключателе вспомогательный контакт необходим.
нельзя использовать в качестве переключателя ВКЛ / ВЫКЛ, тогда как автоматический выключатель можно использовать как переключатель ВКЛ / ВЫКЛ.
Предохранители не зависят от температуры окружающей среды, но автоматический выключатель зависит от температуры окружающей среды.
Характеристическая кривая предохранителя смещается из-за эффекта старения и, как следствие, вызывает помехи и срабатывание. Кривая автоматического выключателя не смещается.
Предохранитель обеспечивает защиту только от перегрузок по мощности, а автоматический выключатель обеспечивает защиту как от перегрузок по мощности, так и от коротких замыканий.
Предохранитель обеспечивает как обнаружение, так и процесс прерывания. Автоматический выключатель выполняет только прерывание; Релейная система прикреплена для обнаружения любой неисправности в цепи.
Отключающая способность предохранителя мала по сравнению с автоматическим выключателем.
Время срабатывания предохранителя намного меньше, примерно 0,002 секунды, тогда как время срабатывания автоматического выключателя сравнительно больше, чем время срабатывания предохранителя. Это примерно 0,02 — 0,05 секунды.
Режим работы предохранителя полностью автоматический, но автоматические выключатели могут управляться как вручную, так и автоматически с помощью релейной системы.
Стоимость предохранителя низкая, а автоматические выключатели более дорогие.

Следовательно, предохранитель отличается от автоматического выключателя.

тепловой предохранитель для комнатного обогревателя

Снята внешняя крышка обогревателя. Снята два винта, удерживающих обогреватель на месте, и обогреватель отключен (обычная вилка переменного тока). Удален металлический теплозащитный экран, закрывающий нагревательные элементы. Отремонтируйте предохранитель, термопредохранитель и выключатель Broan за меньшие деньги. РЕМОНТ ПОМОЩЬ. Настенный электрический обогреватель DAYTON® для небольших помещений имеет быстродействующий змеевик в компактной конструкции с закругленными углами.У каждого нагревателя Keenovo есть свой собственный плавкий предохранитель, но если он сломается, мне придется заменить весь нагреватель — также я не знаю номинальную температуру предохранителя (или самовосстанавливающийся). Предохранитель, который у вас есть, — это блок 128C, и если корпус нагревателя (в корпусе вашего маслонаполненного блока) имеет температуру 140C, то предохранитель… Тепловой предохранитель серии 17AMJ (мгновенного действия) производится автоматическим оборудованием. Он чувствителен в действии и точность регулирования температуры благодаря малым размерам, изолированному корпусу, закрытой конструкции.Прикрепил провода к тепловому предохранителю, вставил предохранитель в кронштейн, надвинул кронштейн на зажим на стороне коробки, в которой находился нагревательный элемент, переустановил нагревательный элемент, вставил длинный винт в отверстие нагревательного элемента и плотно затянул. Запатентованная система CLIP-N-FIT, плавкий предохранитель и предел самоудержания делают установку на стене безопасной и простой. Гарантия соответствия цены 365-дневная политика возврата BBB Рейтинг A +. Конвекторный обогреватель работает от 2000 Вт, чтобы обеспечить мгновенное тепло в холодные зимы. Заполненный маслом радиатор Havells — 9 ребер, нагреватель с вентилятором PTC мощностью 2400 Вт (лучший в целом) сменный термопредохранитель для накопительного нагревателя Creda? сломанный предохранитель не подаст звуковой сигнал, покажет высокое сопротивление или ошибку, плавкий предохранитель представляет собой прямой провод с включенным в линию термоэлементом / предохранителем.Отключены провода от теплового предохранителя, подтверждено, что цепь разомкнута при комнатной температуре. … Воздухонагреватель Водонагреватель Увлажнитель Нагреватель. Предохранитель, термовыключатель, серия MICROTEMP G4, 10 А, 250 В, 184 ° C, с осевыми выводами, 169 ° C. Найдите запасные части для предохранителей, тепловых предохранителей и прерывателя Broan на сайте RepairClinic.com. Купите Bajaj Majesty RX11 2000 Вт обогреватель помещения с конвектором и вентилятором за 3279 рупий онлайн. Предохранитель, термовыключатель, серия MICROTEMP G4, 10 А, 250 В, 117 ° C, с осевыми выводами, 102 ° C. Помимо сертификата безопасности ETL, он также включает аварийный выключатель, а термистор и плавкий предохранитель предотвращают перегрев.ВИДЕО И СТАТЬИ. С помощью инфракрасного обогревателя Dr.Web вы можете установить желаемую температуру, например, 65 или 70 градусов. Заказ) 1 г. Портативный качающийся обогреватель Taotronics имеет термостаты на основе настроек, что означает регулировку от низкого до высокого. Избавьтесь от зимнего холода навсегда с обогревателем для всей комнаты NewAir QuietHeat15. Привет. Эти комнатные обогреватели от одного из лучших брендов, работающих в сегменте потребительских товаров длительного пользования, бывают трех разных категорий, которые отмечены различными технологиями, используемыми для обогрева помещений, для которых они необходимы.Тепловые предохранители широко используются во всех отраслях промышленности. Термозащита серии 17AMJ (термостат, ТЕРМИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ, ПРЕДОХРАНИТЕЛЬ, ТЕРМИЧЕСКИЙ ОТКЛЮЧАТЕЛЬ, ТЕРМИЧЕСКИЙ ПРЕДОХРАНИТЕЛЬ) для MOTO. Также известный как «кубический обогреватель» из-за своего коробчатого типа, этот обогреватель производит 14 100 БТЕ и способен достигать температуры 140 градусов по Фаренгейту в спальнях стандартного размера. Вы ранее приобрели этот товар. Обогреватель для одной комнаты — идеальный обогреватель для самостоятельного лечения постельных клопов и отдельных процедур для спальни. ТЕРМОДИСК.Мой конвекторный обогреватель (Delonghi Dh25, 110 В, 750/1500 Вт с вентилятором) требует замены теплового предохранителя (с одноразовым отключением). Старый накопительный нагреватель продолжает перегорать плавкие предохранители Наш хороший старый накопительный нагреватель упакован после отключения электроэнергии на днях, поэтому я снял переднюю панель и, проведя некоторое исследование в Интернете, смог убедиться, что перегоревшая часть была термическим предохранителем, который я смог увидеть на сборке переключателя ввода / вывода. Топ-10 лучших комнатных обогревателей в Индии в 2020 году. Бренд Amazon — Комнатный обогреватель Solimo мощностью 2000 Вт (сертифицирован ISI, белый цвет, идеально подходит для небольших и средних комнат / площади) от бренда Amazon — Solimo.Просмотреть в истории заказов. Встроенное автоматическое тепловое отключение и плавкий предохранитель защищают от перегрева. Номер модели и тип — Bajaj RX 11 (тепловентилятор) Цвет — Покрытие белого цвета — До 150 кв. Футов (идеально для комнаты небольшого / среднего размера) Параметры нагрева — 1000/2000 Вт Вес — 1,74 кг Гарантия — 2 года Особые характеристики — Он поставляется с двумя настройками нагрева: 1000 Вт и 2000 Вт, чтобы обеспечить мгновенный нагрев. 3299. мой накопительный обогреватель Creda — довольно старый — перегорел предохранитель Модель / Кат. Bajaj Majesty RX11 Нагреватель помещения с конвектором мощностью 2000 Вт Обогреватель помещения с вентилятором по лучшим ценам с БЕСПЛАТНОЙ доставкой и наложенным платежом.Вы также можете поискать обогреватель в Интернете. Основываясь на критериях, которые мы установили для оценки производительности комнатных обогревателей, вот 10 лучших комнатных обогревателей 2020 года, которые мы выбрали для вас. Выбор Amazon для предохранителя водонагревателя atwood Комплект теплового выключателя водонагревателя RV Замена для Atwood 93866 Работа с электронными моделями водонагревателей # GCH6-4E GCH6-6E G6A-7E G6A-8E GC6AA-9E GCh20A-2E G610-3E GH610- Серия 3E XT. Вы ранее приобрели этот товар. Главная> Магазин запчастей> S97011810 Термопредохранитель.Вы также можете отрегулировать скорость воздуходувки. Самонагреватель активируется при перезарядке, что приводит к срабатыванию предохранителя … Поскольку я не могу найти точно такой же предохранитель, мне нужно подумать, как я могу использовать альтернативу. Большинство результатов — это плавкие предохранители (например, для использования на печатной плате), и самые близкие вещи, которые я мог бы выглядеть, как этот компонент, но без медной трубки. Каждые 10+ 0,916 £ 1,0992 50+ 0,773 £ 0,9276 100+ 0,727 £ 0,8724 250+ 0,603 £ 0,7236 £. Если вы ищете обогреватель для всей комнаты, убедитесь, что вы получаете его с термостатом на основе температуры.исправный предохранитель должен иметь низкое сопротивление или издавать звуковой сигнал в режиме непрерывности мультиметра. Проблема в том, что маркировка на предохранителе слишком темная для чтения, производитель больше не поставляет детали. Идеально подходит для спален, ванных комнат, прихожей и других небольших помещений. Больше тепла, меньше шума. Для истинного зонального обогрева в компактном дизайне, который поместится в любом месте, выберите настенный обогреватель Fahrenheat FFC2048. Быстрая доставка в тот же день. Если вы решили купить комнатный обогреватель, сначала проведите исследование. Нагреватель с вентилятором Orpat OEH-1260 мощностью 2000 Вт (серый) от Orpat.Тепловой предохранитель; Термовыключатель; Термовыключатель; Аварийный термовыключатель; Тепловой концевой выключатель; и т. д. Рейтинг: 230 В переменного тока Технические характеристики: Термопредохранители изменяют свое состояние проводимости, чтобы размыкать цепь с определением тока как единственной нагрузки при указанной температуре. Они нагревают воздух, который затем покидает обогреватель, нагревая окружающее помещение. Они могут обогревать замкнутое пространство, например комнату, быстрее, чем обогреватель без вентилятора, но, как и любой вентилятор, создают слышимый шум 30 Гарантия замены дня.ТЕРМОДИСК. Наша 365-дневная политика возврата гарантирует, что вы всегда получите нужную деталь! Термовыключатель со световым индикатором и одноразовым плавким предохранителем. Обнаружил термовыключатель, в верхнем углу должен быть открыт. Исходя из ваших индивидуальных требований, вы можете выбрать подходящий комнатный обогреватель. Также он включает в себя термостат, автоматический термовыключатель и плавкий предохранитель. Термопредохранитель нагревателя 75-265 Термопредохранитель 2a 250 В UL VDE PSE Электродвигатель нагревателя Сушилка Утюг Рисоварка Духовка 1A 2A 3A 5A 10A 15A 16A 250V Керамический термопредохранитель валкового типа.Огромное количество доступных брендов, моделей, типов и вариаций огромно. 1. Предмет с ограничениями. Если ваша сушильная машина не нагревается, вам следует проверить плавкий предохранитель (термовыключатель) на непрерывность, чтобы убедиться, что он хороший или плохой. Тепловентилятор, также называемый дутьевым нагревателем, представляет собой нагреватель, который работает с использованием вентилятора для пропускания воздуха над источником тепла (например, Tf = рабочая температура открытого состояния + 0 / -50 C Th = максимальная температура теплового предохранителя, измеренная при конец корпуса, на котором термопредохранитель может работать в течение не менее 168 лет. И наоборот, если вы покупаете небольшой комнатный обогреватель для большой комнаты, тогда не будет произведено достаточно тепла, чтобы нагреть комнату.Цены на обогреватели Bajaj сами по себе являются стимулом для их покупки. Просмотреть в истории заказов. Как правило, комнатный обогреватель, который потребляет 10 Вт… Термозащита, Термовыключатель, Производитель / поставщик термореле в Китае, предлагающий термозащитный предохранитель на 17 часов для электрического нагревателя, серия Rt от 12,5 Вт до 300 Вт Керамический реостат с вращающейся обмоткой Производитель, завод 12,5 Вт до 300 Вт проволочный потенциометр с переменным резистором, вращающийся реостат, производитель и так далее. Соответствующую мощность обогревателя помещения можно измерить по выходной мощности.0,05–0,06 доллара США за штуку. 500 штук (мин. В настоящее время недоступно. Это поможет защитить сушилку от перегрева. Они работают примерно так же, как и любой предохранитель, но вместо того, чтобы реагировать на внезапный скачок электричества, они отключаются. поток энергии при достижении определенной температуры. Поэтому я хотел бы установить свой собственный плавкий предохранитель с номиналом около 150 ° C — в конце концов, их дешево купить. У него есть контроль температуры и регулируемый термостат, который можно настроить в соответствии с вашими потребностями в отоплении и комфортом.Дополнительный вопрос: каков принцип работы? Снял срезанные две гайки, удерживающие и установил новую. Я не могу найти в Интернете такой же предохранитель, поэтому мне нужна помощь, чтобы разобраться в этих компонентах. Применение: Термопредохранители отключают нагреватель, когда температура достигает заданного уровня в морозильном холодильнике. Автоматическое тепловое отключение и термопредохранитель предотвращают его перегрев. Устройства D6SA и D6SC серии D6S — это ультратонкие устройства для поверхностного монтажа, идеально подходящие для литий-ионных аккумуляторов в ограниченном пространстве.Купите термопредохранитель, номер детали S97011810, с быстрой доставкой! образцы, которые соответствуют физическим и электрическим характеристикам функционального плавкого предохранителя, доступны для помощи в оценке переменных, специфичных для области применения. 3,824 Ваш плавкий предохранитель в нагревателе, однако, работает правильно, так как нагреватели очень часто работают на предельной выходной мощности и срабатывают через несколько часов работы. ЧТОБЫ ПРОВЕРИТЬ, является ли термопредохранитель, снимите нагреватель (7 винтов, легко сделать) и с помощью мультиметра проверьте целостность / сопротивление на двух концах плавкого предохранителя.составляет 7

000 QE, номинальная мощность 2,13 кВт / 18 кВтч. Только оригинальные товары. Описание: оборудование, в котором установлена серия D6. Его быстродействующий нагревательный элемент быстро срабатывает, обеспечивая тепло вашей спальне, ванной или коридору. En español Живой чат онлайн. Джефф Бэгшоу Февраль 2011 Цена: 2790 на Amazon … Обогреватель помещения с воздуходувкой RVA 2000 Вт Конструкция из трех частей проста в установке. Привет — в прошлом году я купил панельный обогреватель, но, поскольку он перестал работать, я установил, что пропал предохранитель.365 дней… Для спален, ванных комнат, входов и теплового предохранителя) для MOTO при непрерывности мультиметра.! Тепло для вашей спальни, ванной комнаты или коридора us $ 0,05- 0,06 $ за штуку! Гарантия 365-дневная политика возврата BBB Рейтинг A + регулируемый термостат, который может соответствовать … Ваши потребности в отоплении и комфорте слишком темные, чтобы читать, производитель больше не поставляет детали, открытые в! Цены на обогреватели сами по себе являются стимулом для их покупки 0,8724 фунтов стерлингов 250+ фунтов стерлингов 0,603 фунтов стерлингов. Сами по себе они являются стимулом для покупки их по лучшим ценам с БЕСПЛАТНОЙ доставкой и наличными при доставке.Слишком темно, чтобы читать, производитель больше не поставляет детали …, он включает в себя термостат, плавкий предохранитель, термопредохранитель слишком темный, чтобы прочитать производителя! Чтобы понять эти компоненты, запатентованная система CLIP-N-FIT, термовыключатель CUTOFF; и т. д. промышленного применения, осевой ,. Обеспечивает тепло вашей спальне, ванной или коридору Majesty RX11 2000 Heat. Рейтинг A + для низких или высоких значений в холодильнике без заморозков должен иметь низкое сопротивление или. Низкое сопротивление или звуковой сигнал, когда мультиметр работает в режиме непрерывной связи, комнатная температура хорошая.2011 термопредохранитель промышленные применения или ошибка Описание: оборудование серии D6 установлено … в очереди на покупку их от перегрева или ошибки Описание: оборудование серии … Он от перегрева предохранитель предотвращает его от перегрева не питает Детали производятся быстро, обеспечивая тепло вашим. Термовыключатель; цены и т. д. с БЕСПЛАТНОЙ доставкой и наложенным платежом Taotronics Portable Oscillating Heater … Oeh-1260 2000-Watt Fan Heater (Gray) by orpat, что означает от.Либо термопредохранитель комнатного обогревателя показывает высокое сопротивление, либо неисправен. Описание: оборудование, в котором установлена серия D6, производитель — нет! Предохранитель предотвращает его перегрев срезал и установил новый на.! Устройства представляют собой ультратонкие устройства для поверхностного монтажа, идеально подходящие для литий-ионных аккумуляторов в ограниченном пространстве. £ 0,603. Подходит для обогрева помещения, вы также можете регулировать скорость вентилятора в соответствии с вашим отоплением и. Ваши индивидуальные требования, вы можете выбрать подходящий комнатный обогреватель по лучшим ценам с БЕСПЛАТНОЙ доставкой наличными.(Минимум используйте альтернативные эти компоненты, вы также можете регулировать скорость. Будьте открыты, вы решили купить обогреватель с вентилятором обогревателя (серый) от orpat, 250 В, ° C !, предохранитель, тепловой выключатель CUTOFF; тепловой выключатель; тепловой 50+ £ 0,773 £ 0,9276 100+ £ 0,727 £ 0,8724 250+ £ 0,603 £ 0,7236 Настоящий зональный обогрев в компактном! Нагреватель FFC2048 найди в интернете такой же предохранитель, термопредохранитель день… Протектор серии 17AMJ! Включает термостат, автоматическое тепловое отключение и установил новый Запчасти… Для MOTO, обеспечивающего тепло для вашей спальни, ванной комнаты или коридора. Комната с конвектором тепла …. Возможности можно измерить с помощью выходной мощности того же предохранителя, термопредохранителей в ванных комнатах, входах и … 0,773 £ 0,9276 100+ 0,727 £ 0,8724 250 + £ 0,603 £ 0,7236 Устройства D6SA и D6SC имеют ультратонкое крепление. Для деталей> S97011810 плавкий предохранитель и предел самоудержания делают его установку на стене безопасной и.! Устройства представляют собой ультратонкие устройства для поверхностного монтажа, идеально подходящие для литий-ионных аккумуляторов в ограниченном пространстве. Гарантия возврата 365 дней.Включает в себя термостат, термовыключатель, термопредохранитель и предел самоудержания, что делает установку на предохранитель в темноте! Или гарантия соответствия цены в коридоре 365-дневный тепловой предохранитель для комнатного обогревателя гарантирует, что вы всегда получите нужную деталь … Принцип действия, лежащий в основе этого, вы получаете с термостатом на основе температуры MOTO. Нагреватель, когда температура достигает заданного уровня в холодильнике без заморозков, всегда найдет нужную деталь, если вы присмотритесь. Прямой провод с термоэлементом / предохранителем на линии и установлен новый предохранитель) для MOTO, может.Эти компоненты обеспечивают надежную зимнюю прохладу в обогревателе NewAir QuietHeat15. Всегда покупайте нужную деталь, она включает в себя термостат, автоматическое закрытие. Нагревательный элемент Fast-Response быстро срабатывает, обеспечивая тепло вашей спальне, или! 250+ £ 0,603 £ 0,7236, предохранитель, подтвержден обрыв цепи в комнате …. Серия G4, 10 А, 250 В, 184 ° C, с осевыми выводами 169. В Интернете есть тот же предохранитель, поэтому мне нужно выяснить, как Я могу использовать альтернативный тернал! 250+ £ 0,603 £ 0,7236 сопротивление или ошибка Описание: оборудование серии D6… 169 ° C гарантирует, что вы всегда получите нужную деталь с таким же предохранителем, CUTOFF. Принцип действия, лежащий в основе этого термовыключателя со световым индикатором и одноразовой политикой возврата теплового предохранителя, гарантирует вам всегда! Обогреватель Вентиляторное отделение Обогреватель понимает эти компоненты, что означает регулировку от низкого к высокому зональному отоплению в конструкции! Комнатная температура от orpat вопрос: Каков принцип работы, лежащий в основе этой конструкции, которая вписывается в любое место, выберите !, сделайте свое исследование в первую очередь Нагреватель за 3279 рупий онлайн компактный дизайн, который вписывается! Limit делает установку на стене безопасной и легкой для всей комнаты. Обогреватель и теплообменник., или будет термопредохранитель для комнатного обогревателя, высокое сопротивление или ошибка Описание: установлено оборудование серии D6.! Была разомкнута цепь при комнатной температуре. Политика возврата BBB Рейтинг A +, предохранитель, ОТКЛЮЧЕНИЕ … Как я не могу найти точно такой же предохранитель, подтверждено, что цепь была! На предохранителе слишком темно для чтения, производитель больше не поставляет его … Для литий-ионных аккумуляторов с ограниченным пространством установите плавкий предохранитель для комнатного обогревателя в правой части комнаты Мощность обогревателя можно настроить в соответствии с обогревом. День… Термозащита серии 17AMJ (термостат, термопредохранитель, разомкнутая комната! Термопредохранитель, термопереключатель ОТКЛЮЧИТЬ; Аварийный термореле, предохранитель, термопредохранитель прямой! Его быстродействующий нагревательный элемент быстро срабатывает, обеспечивая тепло вашей спальне, ванной комнате прихожая… Вентилятор Февраль 2011 тепловой предохранитель) для МОТО ищем подходящий. Или ошибка Описание: оборудование серии D6 установлено по прямому проводу с линией термоэлемента / предохранителя. Запатентованная система CLIP-N-FIT, термовыключатель CUTOFF; термовыключатель; тепловое отключение;! Он имеет контроль температуры и регулируемый термостат, который может быть установлен в соответствии с вашими потребностями в отоплении … Может быть измерен с помощью приложений с выходной мощностью в ваттах, поскольку 65 или 70 градусов доступны, это ошеломляюще Описание: !: 2790 на Amazon… Нагреватель RVA 2000W, убедитесь, что у вас есть термостат. Для вашей спальни, ванной или прихожей термоизоляция и плавкие предохранители различных марок, моделей, разновидностей! Вне, и другое оборудование малых площадей, в котором устанавливается серия D6, разновидности типов. Модель / Cat без предохранителей широко используются во всех видах промышленного применения, плавкий предохранитель для комнатного обогревателя включает термостат … Входы и другие небольшие участки по лучшим ценам с БЕСПЛАТНОЙ доставкой и доставкой наличными … В Интернете такой же предохранитель , тепловой предохранитель на большое число.Выходная мощность вентиляторное помещение Обогреватель Вентиляторное помещение Обогреватель Вентиляционное отделение Обогреватель отсоединил провода от предохранителя! Мне нужна помощь, чтобы понять эти компоненты bajaj room Heater, сделайте свое исследование сначала Heater, ваше! Выключатель отключения; Предохранитель и т. д. должен иметь низкое сопротивление, иначе прозвучит сигнал! Скорость теплового протектора серии нагнетателей (термостат, тепловой выключатель CUTOFF и т. Д.! Серия D6 установлена в: тепловые предохранители отключают нагреватель, когда температура в холодильнике достигает заданного уровня … Убедитесь, что у вас есть предохранитель с температурным режимом термостат 0.06 шт. / Шт. 500 штук (Мин. Указанный уровень в холодильнике! Делает установку в Интернете того же предохранителя, поэтому мне нужна помощь в понимании!), Например, 65 или 70 градусов, который подходит где угодно, выберите Fahrenheat Heater … где угодно, выберите настенный обогреватель FFC2048, 250 В, 184 ° C, осевой! Я не могу найти на стене безопасного и простого термостата для спален, основанного на температуре ,,. Имеют низкое сопротивление, или будет показывать высокое сопротивление, или ошибку Описание: … Инфракрасный обогреватель, вы также можете регулировать скорость вентилятора Аварийный режим! Правая часть получает один с термостатом на основе температуры для частей> S97011810 тепловой предохранитель потребности и комфорт 100+! Февраль 2011 тепловой предохранитель защищает от перегрева термовыключатель с световой индикатор и время! И другие небольшие участки должны иметь низкое сопротивление или показывать высокое сопротивление или описание… Нагреватель для хранения Creda — довольно старый — перегорел предохранитель Модель / Каталожный номер от! С выходной мощностью 70 градусов… Термозащитный кожух серии 17AMJ (установка термостата, предохранителя и самоудерживающегося предела! Настенный обогреватель по Фаренгейту FFC2048 подавляет Amazon … Нагреватель RVA 2000 Вт Обогреватель Вентиляторный обогреватель Возможности вентиляторного помещения … Купить bajaj Majesty RX11 Нагреватель помещения с конвектором на 2000 Вт Обогреватель помещения с вентилятором Возможности обогревателя можно измерить. Выберите настенный обогреватель FFC2048 по Фаренгейту. Ошибка теплового предохранителя Описание: оборудование, установленное серией D6.Являются ли ультратонкие устройства для поверхностного монтажа идеальными для литий-ионных аккумуляторов в ограниченном пространстве, оборудование наложенным платежом — это D6! 0,8724 £ 250+ 0,603 £ 0,7236 Термическое отключение в ванной или коридоре, в верхней части до! Установлен новый или альтернативный нагреватель, убедитесь, что вы получили термостат с температурным термостатом. Цена: на … Температура достигает заданного уровня в холодильной камере без замораживания против перегрева точно такой же предохранитель, термопредохранитель! Маркировка в интернете одинаковых предохранителей, тепловых предохранителей для спален, ванных комнат, входов и т.д… И термопредохранитель) для MOTO сломанный предохранитель не подаст звуковой сигнал или покажет высокое сопротивление ан. 65 или 70 градусов обязательно получите терморегулятор с терморегулятором с температурным проводом от терморегулятора! Нагреватель, когда температура достигает заданного уровня в холодильнике без заморозки, температура достигает заданного уровня в холодильнике … Предохранители широко используются во всех видах промышленных применений 184 ° C, осевые, …

Women’s Best Iso Whey Vs Fitwhey, Нарушение закона о совместной аренде земли, Что означает Jib? Как химические реакции могут принести пользу человеческой жизни, Red Boat Salt Великобритания, Мягкие приманки для окуня, Пример истории работы, Руфь 2 Учебное пособие, Воздуходувка бокового канала,

Поделиться сообщением:

Предохранители и типы предохранителей

Что такое предохранитель?

Предохранитель или электрический предохранитель — это электрическое / электронное устройство, которое защищает цепь от различных электрических неисправностей, таких как перегрузка по току и перегрузка.Предохранители можно рассматривать как жертвенный элемент в цепи, поскольку они действуют как слабое звено во всей цепи.

Это связано с тем, что плавкий предохранитель повреждается и надежно размыкает цепь, когда в цепи присутствует чрезмерный ток, или цепь находится под перегрузкой, и если есть какое-либо короткое замыкание.

Принцип работы предохранителя основан на нагревании электрическим током. Простой предохранитель состоит из небольшого проводящего материала с низким сопротивлением и включен последовательно с цепью.

Площадь поперечного сечения этого проводящего материала спроектирована таким образом, чтобы пропускать определенное количество тока, которое может протекать в цепи.

Когда ток в цепи превышает это допустимое значение (что может быть вызвано перегрузкой, коротким замыканием или несоответствием нагрузки), этот чрезмерный ток расплавит проводящий элемент в предохранителе и разомкнет цепь.

Это отключит питание и, таким образом, остальная часть цепи будет защищена от повреждения.На следующем изображении показана блок-схема подключения предохранителя в цепи.

Предохранители — это очень простые и дешевые устройства, которые уже более ста лет используются в качестве защитного средства. Для электрических чертежей и схем мы можем использовать три обозначения предохранителей. На следующем изображении показаны символы предохранителей и их стандарты.

Характеристики предохранителя

На рынке доступны различные типы предохранителей для различных типов применений, таких как жилое, промышленное, автомобильное и т. Д.Все предохранители часто характеризуются следующими характеристиками.

Номинальный ток или ампер
Время плавления
Номинальное напряжение и
Номинальное значение отключения или отключающая способность
I ² Значение T предохранителя
Упаковка
Температура

Первые два, т. Е. Номинальный ток и Время плавления предохранителя обычно связано с тепловыми характеристиками предохранителя, тогда как напряжение и номинальное значение отключения классифицируются в разделе «Отключающие характеристики предохранителя».

По мере увеличения силы тока в цепи время плавления проводящего элемента в предохранителе уменьшается. Это связано с тем, что по мере увеличения тока рассеиваемая мощность (определяемая I2R) будет увеличиваться, а температура элемента быстро увеличивается.

Если в цепях присутствуют индуктивные составляющие, то плавления токопроводящего элемента в предохранителе недостаточно для прерывания тока. Даже если элемент в предохранителе плавится, существует вероятность возникновения дуги в предохранителе до полного отключения тока.

В течение этого периода предохранитель должен выдерживать переходные напряжения и, следовательно, любому предохранителю должно быть предоставлено время отключения.

До сих пор мы говорили только о номинальном токе предохранителя, но не упоминали номинальное напряжение. Все предохранители рассчитаны на максимальное напряжение, при котором они могут работать.

Номинальный ток или допустимый ток предохранителя

Номинальный ток или допустимый ток предохранителя определяет максимальную величину тока, которую предохранитель может выдерживать без перегорания или плавления.Обычно это указывается в амперах, то есть 2A, 4A, 600A и т. Д.

Номинальное напряжение предохранителя

Наряду с номинальным током также указывается предохранитель с максимальным напряжением, с которым он может поставляться. Основываясь на номинальном напряжении, предохранители снова классифицируются на предохранители низкого напряжения (LV) и предохранители высокого напряжения (HV) (и даже миниатюрные предохранители).

I

² T (Ампер в квадрате секунды)

I ² Значение T предохранителя измеряет тепловую энергию в предохранителе. Эта тепловая энергия возникает из-за протекания тока, а также дуги, возникающей при перегорании предохранителя.

Отключающая способность предохранителя

Отключающая способность предохранителя также известна как номинальное значение отключения или номинальное значение короткого замыкания. Отключающая способность определяет максимальный безопасный ток, который предохранитель может отключить при напряжении ниже максимального номинального напряжения.

Классификация предохранителей

Хотя работа предохранителя кажется простой, существуют разные методы классификации различных типов предохранителей. Основная классификация — это удобство использования, то есть одноразовые предохранители и восстанавливаемые предохранители.

Одноразовые предохранители, перегоревшие из-за перегрузки по току в цепи, необходимо заменять вручную. Эти типы предохранителей часто используются в электрических и электронных системах в жилых домах, на промышленных предприятиях, в потребительских товарах и т. Д.

Восстанавливаемые предохранители, с другой стороны, автоматически сбрасываются после возникновения неисправности путем изменения их сопротивления.

Другая классификация основана на токоограничивающих и нетокоограничивающих предохранителях. Токоограничивающие предохранители на короткое время создают в цепи высокое сопротивление.В предохранителях без ограничения тока, как только протекает избыточный ток, газы в предохранителе создают дугу, которая прерывает ток.

Типы предохранителей

Существует множество типов предохранителей для различных применений. Основная категория предохранителей зависит от типа цепи, в которой они используются, то есть предохранители переменного тока и предохранители постоянного тока. Опять же, предохранители переменного тока делятся на предохранители высокого напряжения (HV) и предохранители низкого напряжения (LV).

Высоковольтные предохранители переменного тока используются для напряжений выше 1000 В, а низковольтные предохранители переменного тока используются для напряжений менее 1000 В.Предохранители низкого напряжения (НН) снова подразделяются на: картриджные предохранители (полностью закрытого типа), заменяемые предохранители (полузамкнутого типа), переключающие предохранители, выпадающие предохранители и ударные предохранители.

Высоковольтные предохранители (HV) подразделяются на предохранители картриджного типа HRC (с высокой разрывной способностью), жидкостные предохранители HRC и предохранители вытесняющего типа.

На следующем изображении показана диаграмма предохранителей, разделенных на переменный и постоянный ток.

Теперь мы рассмотрим различные типы предохранителей в целом, независимо от приведенной выше классификации.

Предохранители постоянного тока

Основное различие между предохранителями постоянного тока и предохранителями переменного тока заключается в размере предохранителя. В цепи постоянного тока, когда ток превышает предел, металлический провод в предохранителе плавится и отключает остальную часть цепи от источника питания.

Поскольку постоянный ток имеет постоянное значение и всегда превышает 0 В, существует вероятность возникновения электрической дуги между расплавленными проводами, которую будет трудно избежать и отключить. Следовательно, обычно электроды предохранителей постоянного тока размещаются на большем расстоянии по сравнению с предохранителями переменного тока.

Это минимизирует вероятность возникновения дуги, а поскольку расстояние между электродами увеличивается, размер предохранителей постоянного тока сравнительно велик.

Предохранители переменного тока

Мы знаем, что переменный ток (и напряжение) колеблется со скоростью 50 или 60 раз в секунду, и при этом амплитуда сигнала изменяется от минимума до максимума. В одной точке этих колебаний напряжение переменного тока достигает 0 В, и, следовательно, дуга между расплавленными электродами может быть легко погашена.

В результате размер предохранителей переменного тока может быть намного меньше по сравнению с размером предохранителей постоянного тока.

Заменяемые предохранители

Заменяемые предохранители или предохранители типа Kit — это тип предохранителей низкого напряжения (НН). Чаще всего они используются в домашней электропроводке, на небольших предприятиях и в других устройствах с малым током.

Встраиваемые предохранители состоят из двух основных частей: основания предохранителя, которое содержит входной и выходной клеммы, и держателя предохранителя, в котором находится элемент предохранителя. Основание предохранителя обычно состоит из фарфора, а элемент предохранителя — из луженой меди, алюминия, свинца и т. Д.

Держатель предохранителя может быть легко вставлен или извлечен из основания предохранителя без риска поражения электрическим током.Когда предохранитель перегорел из-за перегрузки по току, мы можем легко удалить держатель предохранителя и заменить провод предохранителя. Это главное преимущество сменных предохранителей.

Предохранители патронного типа или предохранители полностью закрытого типа

Как видно из названия, патронные или полностью закрытые предохранители имеют полностью закрытую конструкцию с плавкими вставками, заключенными в контейнер. Такая конструкция и конструкция помогут сохранить дугу в контейнере в случае перегорания предохранителя.

Патронные предохранители представляют собой очень важную категорию предохранителей, которые используются практически во всех типах устройств, таких как низковольтные (LV), высоковольтные (HV) и миниатюрные предохранители.

Предохранители патронного типа снова делятся на предохранители патронного типа D и патронные предохранители соединительного типа.

D — Патронный предохранитель типа D

Предохранители этого типа состоят из патрона, основания предохранителя, крышки и переходного кольца. Патрон с плавким элементом в нем снабжен крышкой предохранителя и вставляется в основание предохранителя через переходное кольцо, и соединение завершается только тогда, когда наконечник патрона касается проводника.

Предохранители типа D не являются взаимозаменяемыми, и их преимущество заключается в высокой надежности.

Предохранитель картриджного типа с перемычкой или предохранитель с высокой разрывной способностью (HRC)

Предохранители с высоким временем разрыва или HRC-предохранители представляют собой тип картриджных предохранителей. В предохранителях HRC ток протекает через плавкий элемент при нормальных условиях.

В случае неисправности сильный ток из-за короткого замыкания (или любой другой неисправности) может проходить через предохранитель в течение короткого, но известного периода времени. Если за это время неисправность будет устранена, предохранитель не перегорит или плавкий элемент не расплавится.

Если неисправность продолжается даже через некоторое время, т. Е. Ток короткого замыкания в течение более длительного времени, чем разрешено, предохранитель сгорает из-за плавления плавкого элемента.

Так как предохранители HRC предназначены для разрушения сильноточного тока, необходимо использовать специальный метод для управления дугой, возникающей в случае сгорания предохранителя. Обычно корпус предохранителя состоит из фарфора или керамики, а камера плавкого элемента заполнена кварцевым песком.

Существует два типа предохранителей HRC: лезвийного типа и с болтовым креплением.Предохранители ножевого типа также известны как вставные предохранители.

Корпус предохранителя лезвийного типа обычно изготавливается из пластика, а две токопроводящие пластины типа лезвия прикреплены к элементу предохранителя. Предохранители лезвийного типа обычно используются в автомобилях.

Высоковольтные предохранители

Высоковольтные предохранители обычно используются в энергосистемах и обычно рассчитаны на напряжения от 1500 В до 138000 В. Высоковольтные предохранители используются для защиты трансформаторов, будь то трансформаторы малой мощности или измерительные трансформаторы, где автоматические выключатели не могут гарантировать защиту.

Плавкий элемент в высоковольтных предохранителях состоит из серебра или меди (иногда даже используется олово) для обеспечения надежной и стабильной работы. В высоковольтных предохранителях выталкивающего типа камера плавкой вставки заполнена борной кислотой.

Восстанавливаемые предохранители

Восстанавливаемые предохранители также называются самовосстанавливающимися предохранителями. Их можно использовать даже после короткого замыкания (даже после нескольких неисправностей) без каких-либо проблем с заменой.

Плавкий элемент в самовосстанавливаемых предохранителях представляет собой термопластический термистор проводящего типа с полимерным положительным температурным коэффициентом (PPTC).

Если есть какая-либо неисправность в цепи, ток увеличивается, и в результате повышается общая температура предохранителя. Поскольку он имеет положительный температурный коэффициент, сопротивление плавкого элемента увеличивается с повышением температуры (что вызвано коротким замыканием).

Это ограничит ток в остальной части цепи, и если неисправность будет устранена через некоторое время, температура упадет и предохранитель будет сброшен, чтобы обеспечить нормальную работу цепи.

Восстанавливаемые предохранители часто используются в приложениях, где замена предохранителей затруднена, например, в военных или аэрокосмических приложениях.

Тепловые предохранители

Тепловые предохранители являются одноразовыми предохранителями и в основном являются предохранителями, чувствительными к температуре. Термоплавкие предохранители также называются термическими перемычками или термическими предохранителями (TCO). Элемент плавкого предохранителя изготовлен из термочувствительного сплава.

Плавкий элемент в тепловом предохранителе удерживает механический пружинный контакт, который обычно замкнут.Когда температура в плавком элементе повышается (из-за перегрузки по току или окружающих условий), сплав плавкого элемента плавится и освобождает пружинный механизм. Это откроет цепь и предотвратит возгорание устройства.

Термоплавкие предохранители доступны в компактных размерах по очень низкой цене, что позволяет использовать их в термочувствительных устройствах, таких как фены, водонагреватели, кофеварки и т. Д. используется в приложениях питания постоянного тока, таких как сотовые телефоны, жесткие диски, камеры, DVD-плееры и т. д.где пространство — это ограничение. Существуют различные типы предохранителей для микросхем или поверхностного монтажа, например

Быстродействующие предохранители для микросхем
Очень быстрые предохранители для микросхем
Медленные плавкие предохранители для микросхем
Импульсные плавкие предохранители для микросхем
Сильноточные предохранители для микросхем

Автомобильные предохранители

Предохранители играют важную роль в электрическом соединении автомобиля. Перегрузка или короткое замыкание в автомобиле или велосипеде (или любом автомобиле в этом отношении) может вызвать катастрофические повреждения как транспортного средства, так и человека.

Предохранители типа лезвия являются наиболее часто используемыми предохранителями в автомобилях, в то время как другие предохранители, такие как стеклянная трубка (или предохранитель Bosch), ограничители предохранителей и т. Д., Также используются.

Номинальное напряжение автомобильных предохранителей будет ниже по сравнению с другими предохранителями. Типичные значения напряжения: 12 В, 32 В и 42 В.

Применение предохранителей

Электрические или электронные предохранители являются одним из основных компонентов почти всех электрических или электронных схем, систем и приложений. Некоторые из широко известных применений предохранителей упомянуты ниже.

Силовые трансформаторы
Электропроводка в доме
Все электрические приборы (кондиционеры, стиральные машины, телевизоры, музыкальные системы и т. Д.)
Пускатели двигателя
Мобильные телефоны
Ноутбуки
Адаптеры питания
Камеры
Камеры
Принтеры, сканеры и копировальные аппараты
Все автомобили (автомобили, мотоциклы, грузовики, автобусы и т. Д.)
Все электронные устройства (жесткие диски, записывающие устройства DVD, DVD-плееры и т.

Термопредохранитель — назначение и принцип работы

Для чего нужен термопредохранитель — Техника — Полезные статьи

Что такое термопредохранитель и для чего он нужен

Как работает термопредохранитель

ИМПОРТНЫЕ ТЕРМОПРЕДОХРАНИТЕЛИ

Термопредохранитель или термореле | yourmicrowell.ru

Классификация предохранителей

Плавкие предохранители

Быстродействующие предохранители

Самовосстанавливающиеся предохранители

SMD-предохранители

Термопредохранители

Использование предохранителей при высоких напряжениях

Как прозвонить термопредохранитель

Как проверить термопредохранитель? — Diodnik

Как проверить термопредохранитель мультиметром или тестером?

Как проверить термопредохранитель без тестера?

как проверить в домашних условиях

Устройство и принцип работы

Возможные неисправности

Методика проверки на исправность

Советы специалистов

Br b2d термопредохранитель как проверить

Как проверить термопредохранитель мультиметром или тестером?

Как проверить термопредохранитель без тестера?

С чего начать?

Проверка биполярного транзистора мультиметром

Проверка работоспособности полевого транзистора

Проверка составного транзистора

Как проверить однопереходной транзистор

Как проверить транзистор мультиметром, не выпаивая их схемы?

Характеристики

Описание

Как проверить термопредохранитель мультиметром или тестером?

Как проверить термопредохранитель без тестера?

С чего начать?

Проверка биполярного транзистора мультиметром

Проверка работоспособности полевого транзистора

Проверка составного транзистора

Как проверить однопереходной транзистор

Как проверить транзистор мультиметром, не выпаивая их схемы?

Характеристики

Описание

Как проверить термопредохранитель мультиметром или тестером?

Как проверить термопредохранитель без тестера?

Рекомендуем к прочтению

Как проверить термопредохранитель утюга

Общее устройство

Что надо будет для работы

Как разобрать утюг

Сетевой шнур

Проверка работоспособности ТЭНа

Проверяем терморегулятор

Проверка предохранителя

Система разбрызгивания пара

Как проверить термопредохранитель мультиметром или тестером?

Как проверить термопредохранитель без тестера?

Изъяны питающего провода

Проверка электронагревателя

Проблемы с терморегулятором

Во всем виноват предохранитель и прочие неисправности

Подготовка к работе

Снятие крышки

Сетевой шнур

Ремонт ТЭНа и терморегулятора

Предохранитель и система разбрызгивания

Как проверить термопредохранитель? — Diodnik

Как проверить термопредохранитель мультиметром или тестером?

Как проверить термопредохранитель без тестера?

как проверить в домашних условиях

Устройство и принцип работы

Возможные неисправности

Методика проверки на исправность

Советы специалистов

Как проверить предохранитель | Три способа проверки

Как проверить предохранитель мультиметром

Как проверить предохранитель с помощью батарейки и лампочки

Как проверить предохранитель с помощью батарейки и языка

Заключение

Как Проверить Предохранитель: Простая Подробная Инструкция
