Как работает термостат в водонагревателе. Какие бывают виды термостатов для бойлеров. Как проверить исправность термостата. На что обратить внимание при выборе нового термостата.
Принцип работы термостата водонагревателя
Термостат является ключевым элементом любого водонагревателя, отвечающим за регулировку и поддержание заданной температуры воды. Основной принцип его работы заключается в следующем:
- Термостат постоянно измеряет температуру воды в баке
- При достижении заданной температуры термостат размыкает электрическую цепь, отключая нагревательный элемент
- Когда вода остывает ниже установленного значения, термостат замыкает цепь и включает нагрев
- Этот цикл повторяется автоматически, поддерживая нужную температуру
Таким образом, термостат не позволяет воде перегреваться и экономит электроэнергию, отключая нагрев при достижении нужной температуры.
Виды термостатов для водонагревателей
Существует несколько основных типов термостатов, используемых в современных водонагревателях:
Стержневой термостат
Самый простой и распространенный вид. Представляет собой металлическую трубку, которая расширяется при нагреве и сжимается при охлаждении, замыкая или размыкая контакты.
Капиллярный термостат
Более точный вариант. Содержит капсулу с жидкостью, которая расширяется при нагреве, передавая давление на мембрану и управляя контактами.
Электронный термостат
Наиболее современный тип. Использует электронный датчик температуры и микроконтроллер для управления нагревом. Обеспечивает высокую точность регулировки.
Как проверить исправность термостата водонагревателя
Для проверки работоспособности термостата можно выполнить следующие действия:
- Отключите водонагреватель от электросети
- Снимите защитную крышку и получите доступ к термостату
- С помощью мультиметра измерьте сопротивление на контактах термостата
- Поверните регулятор на максимальную температуру — сопротивление должно быть близко к нулю
- Поверните регулятор на минимум — сопротивление должно стать очень высоким
- Нагрейте датчик термостата — контакты должны разомкнуться
Если термостат не реагирует на изменение температуры, его необходимо заменить.
Основные неисправности термостатов водонагревателей
Термостаты могут выходить из строя по различным причинам. Наиболее распространенные неисправности включают:
- Механический износ контактов
- Окисление или загрязнение контактной группы
- Нарушение герметичности капсулы с жидкостью (для капиллярных термостатов)
- Выход из строя электронных компонентов (для электронных термостатов)
- Повреждение корпуса или изоляции
При возникновении любой из этих проблем термостат обычно подлежит полной замене.
Как выбрать новый термостат для водонагревателя
При выборе термостата для замены следует учитывать следующие факторы:
- Совместимость с моделью водонагревателя
- Диапазон регулировки температуры
- Точность поддержания заданной температуры
- Максимальный ток и напряжение
- Наличие дополнительных функций (защита от перегрева, индикация и т.д.)
- Надежность и долговечность конструкции
Рекомендуется подбирать термостат той же модели или аналогичный оригинальному по характеристикам.
Преимущества современных электронных термостатов
Электронные термостаты имеют ряд преимуществ по сравнению с механическими аналогами:
- Высокая точность поддержания температуры (до 1°C)
- Возможность программирования режимов работы
- Наличие дисплея для отображения текущих параметров
- Функции самодиагностики и защиты от неисправностей
- Возможность удаленного управления (для некоторых моделей)
- Больший срок службы за счет отсутствия механических частей
Однако электронные термостаты обычно стоят дороже механических и могут требовать более сложного монтажа.
Меры безопасности при работе с термостатами водонагревателей
При самостоятельной проверке или замене термостата необходимо соблюдать следующие правила безопасности:
- Обязательно отключайте водонагреватель от электросети перед любыми работами
- Убедитесь в отсутствии напряжения на контактах с помощью индикаторной отвертки
- Не прикасайтесь к оголенным проводам и контактам
- Используйте инструменты с изолированными ручками
- Не допускайте попадания воды на электрические компоненты
- При наличии сомнений обратитесь к квалифицированному специалисту
Соблюдение этих мер поможет избежать поражения электрическим током и других опасных ситуаций.
Термостат бойлера – основные неисправности и как выбирать
Термостат водонагревателя – автоматический регулятор нагрева бойлера, контролирующий предел нагревания и минимальную температуру, при которой вода снова должна нагреваться. Формально, это условный предохранитель, который срабатывает на отключение, когда вода достигла предельно допустимой температуры нагревания, и на включение, когда остыла. Если такого предохранителя нет, водонагреватель – это герметичная емкость с кипятильником, который будет греть воду, пока не взорвется или не выйдет из строя.
Наличие термостата позволяет не только всегда поддерживать бойлер в готовности к эксплуатации, но и сокращает расходы на электричество.
Принцип работы
Энергоемкость и безопасность любого накопительного бойлера зависят от терморегулятора, который автоматизирует процесс его работы.
Основа его работы заключается в размыкании контактов ТЭНа при достижении водой заданной температуры, а при охлаждении последней происходит включение трубчатого электронагревателя.
Реле срабатывает также на отсутствие воды.
Основная задача термостата заключается в контроле нагревания/остывания. С одной стороны, он не дает кипеть воде слишком долго, увеличивая пропорционально времени внутреннее давление в баке. С другой – поддерживает бойлер в постоянной готовности, благодаря чему нет необходимости ждать, когда вода нагреется и можно приступить к ванным процедурам.
Усовершенствованные термостаты могут подавать дополнительные сигналы. Например, при поломке ТЭНа или другого элемента происходит принудительное отключение прибора от электропитания. То же самое происходит, если ТЭН не справляется со своими функциями из-за накипи. В последних моделях на табло указывается код ошибки, в связи с чем легко определить причину поломки.
Виды термостатов
В настоящее время существует несколько видов термостатов, среди которых можно выделить 3 основных:
Стержневой
Самый популярный и самый устаревший из всех представленных сегодня на рынке.
Это трубка минимального диаметра, которая работает по законам физики – при нагревании она линейно расширяется и надавливает на выключатель, при охлаждении, соответственно, сжимается, а ТЭН включается.
Недостаток такой конструкции заключается в неточности работы, связанной с близким к подводу воды расположением.
Накопительный бойлер сконструирован таким образом, что когда горячая вода выходит, тут же начинает поступать в бак холодная, чтобы уровень воды все время был одинаковым. Учитывая то, что стержневой термостат располагался вблизи подвода холодной воды, он даже не успевал расширяться до нужного размера. Холодная вода мгновенно его остужала, и бойлер во время его использования работал практически без остановки.
Капиллярный
Более современный и оттого продуманный способ терморегуляции. В основе все та же трубка небольшого диаметра, в которой располагалась капсула с контрастной жидкостью. При нагревании воды до определенной температуры менялась структура жидкости и ее объем, в результате чего срабатывало реле на отключении.
При охлаждении воды ниже заданного уровня, все происходило наоборот – жидкость уменьшалась в объеме, и реле срабатывало уже на включение. Допустимое отклонение по температуре воды составляет +- 3-4 градуса.
Электронный
Самый удобный и точный тип терморегуляторов, который срабатывает на конкретную температуру воды. Более того, здесь предусмотрено защитное реле, которое размыкает цепь электропитания при отсутствии в баке воды.
По техническим характеристикам термостаты подразделяют на:
- электронные и механические – в первом варианте срабатывают биметаллические элементы, в другом – электронный датчик контроля температуры
- программируемые и механические – в первом варианте задается конкретная температура, во втором срабатывает либо на кипячение, либо устанавливается вручную максимальная планка;
- накладные и встроенные – при электронном управлении применяется первый вариант, при механическом — второй.

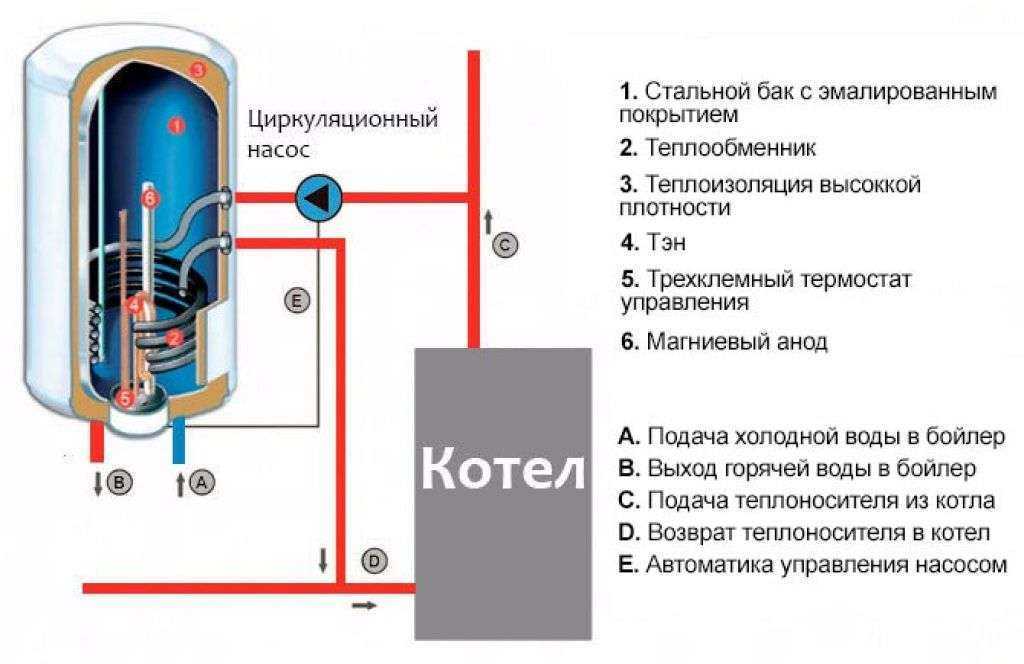

Примечательно, что термостаты разработаны не только для отдельных накопительных водонагревателей, но и для косвенного нагрева.
Это не совсем удобно, хотя и очень экономно Вода в данном случае нагревается от определенного отопительного элемента, не препятствуя основным его функциям. Из минусов – теплоноситель также нагревается до определенной отметки, соответственно, горячей вода при косвенном нагреве не будет никогда. Если вам по душе принимать прохладный душ и есть желание сэкономить, это будет лучший вариант.
Неисправности и как их устранить
К сожалению, любая конструкция имеет свойство ломаться, и термостат не исключение. Как правило, такие приборы не ремонтируют, предпочитая купить новый аналогичный или с увеличенным сопротивлением. Но если правильно им пользоваться и соблюдать элементарные правила, срок его служба будет гораздо дольше гарантийного.
Основная неисправность – перестает нагреваться вода. В этом случае 2 варианта – вышел из строя нагревательный элемент. Второй вариант – поломка термостата. Для того, чтобы это проверить, измерьте его сопротивление. Если на тестовом приборе отсутствуют изменения, пора отправляться в магазин за новым терморегулятором.
Как правильно выбрать терморегулятор
Смысла в ремонте термостата нет, более того, для этого нужны специальные знания. Гораздо проще, быстрее и дешевле купить новый и поставить.
- приобретая новый, обязательно покажите продавцу техпаспорт на водонагреватель – вам подберут ту модель, которая подходит именно под него;
- не стоит сперва выбрасывать реле, а потом покупать. На каждой единице есть специальная маркировка, которая позволит выбрать если не идентичный, то точно подходящий под конкретную модель;
- при самостоятельном выборе прибора учитывайте габариты, силу тока и сопротивления, функциональные характеристики.
Как произвести замену
В идеале, если производитель предложил более выгодные условия сотрудничества, например, увеличил гарантийный срок, и тогда процесс замены стоит доверить профессионалам.
По известному закону поломки бытовых приборов и электроники в 99,99% случаев происходят в тот момент, когда закончилась гарантия.
Если и у вас закончились гарантийный срок и время бесплатного сервиса, можно сделать следующее:
- Полностью обесточить водонагреватель, вытащив вилку из розетки.
- Перекрыть трубу с холодной водой (для этого предусмотрен подводящий кран).
- Слить всю воду, для чего сперва открыть горячий кран, после открутить снизу открутить и снять защитный кожух и дать стечь остатку.
- Откручиваете гайки, снимаете фланец и прижимное кольцо ТЭНа. Напоминаем о необходимости чаши под сбор воды, она будет продолжать течь.
- Вытащить датчик терморегулятора и отсоединить регулирующее реле.
- Установить новый термостат на бойлер, вернуть прижимное кольцо и прикрутить крестовой отверткой кожух. Желательно весь процесс фотографировать, чтобы не допустить ошибок.
- Включить подачу воды и контролировать бойлер в течение 2-3 часов на герметичность крышки и бака в целом, после чего эксплуатировать его в обычном режиме.
Заказать установку бойлера вы можете обратившись к нам по телефону:
063 641 58 40
принцип работы, как проверить защитный терморегулятор
Термостат для водонагревателя: стержневой, капиллярный, электронный
5 (100%) голосов: 2
Водонагреватель позволяет создать комфортные условия проживания за счёт постоянного обеспечения горячей водой.
- Принцип работы
- Виды терморегуляторов
- Как проверить термостат
- Как правильно выбрать

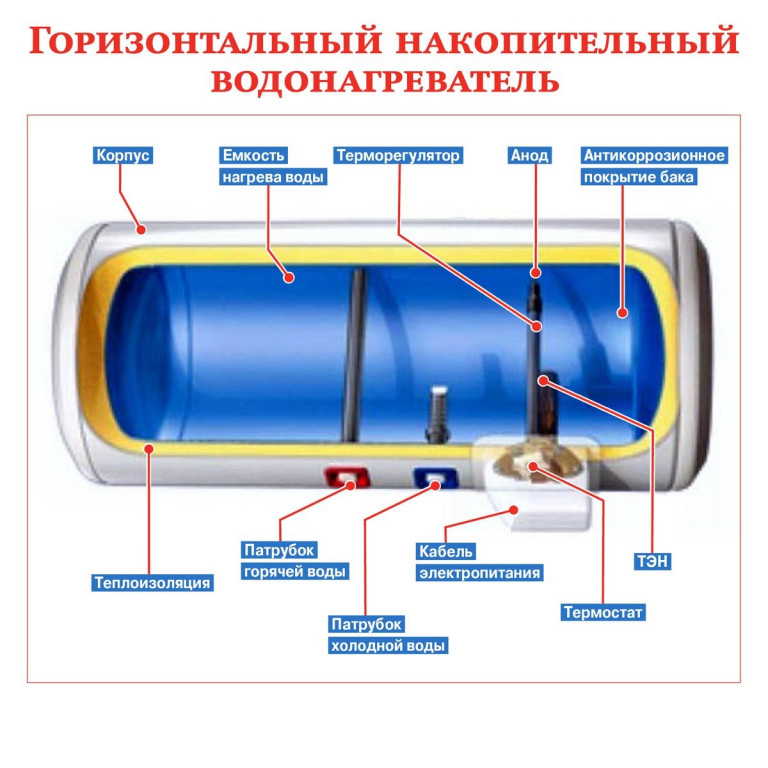

Главные составляющие любого водонагревателя – это:
- внешний корпус, который может быть металлическим, пластиковым или комбинированным;
- внутренний бак, который обычно выполняется из нержавеющей стали;
- термостат / терморегулятор, о котором пойдёт речь ниже;
- ТЭН (трубчатый электронагреватель).
Термостат для водонагревателя
Защитный термостат для водонагревателя – это приспособление для удержания температуры воды в рамках заданных значений. Его называют «защитным», потому что его основная функция в предохранении прибора от перегрева.
Он регулируют температуру воды в баке, своевременно запуская и прекращая процесс её нагрева.
Кроме автоматизации работы, термостат несёт ответственность за безопасность пользования водонагревательным оборудованием. Потому что если температура будет повышаться, то будет расти и давление в баке. И если не следить за давлением, то может произойти взрыв системы.
Принцип работы
Каждый производитель оснащает водонагреватели разным типом термостата, однако принцип работы устройства всё равно остаётся одинаковым.
Терморегулятор размыкает контакты ТЭНа, если вода достигает нужного температурного значения, а при охлаждении жидкости ТЭН включается обратно. В этом и заключается принцип работы терморегулятора водонагревателя.
Его задача заключается в контроле за нагреванием и остыванием воды.
Современный термостат для водонагревателя может подавать дополнительные сигналы. К примеру, если произошла поломка трубчатого электронагревателя, то следующим этапом будет автоматическое отключение системы от сети электропитания.
Или, к примеру, по тому же шаблону произойдёт отключение, если ТЭН не справится со своими обязанностями из-за налёта.
Виды терморегуляторов
Водонагреватели могут быть оснащены разными терморегуляторами. Основные виды – это стержневые, капиллярные, электронные.

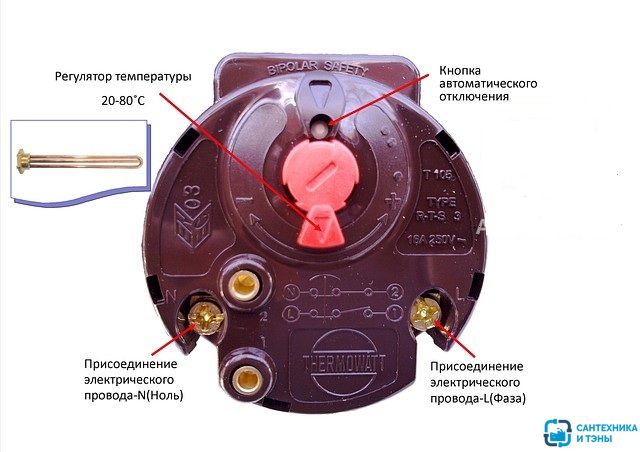

Термостат стержневой для водонагревателя – это сегодня самый популярный вид. Представляет собой небольшую в диаметре трубку, функционирующую по законам физики. При нагревании трубка линейно расширяется и давит на выключатель, а при остывании происходит сжатие и включение ТЭНа.
Имеет недостаток в неточности работы, так как его расположение близко к подводу воды.
Накопительный бойлер выполнен так, что при выходе горячей воды, в бак тут же поступает холодная, чтобы водный уровень всегда был одинаковым. Так как терморегулятор стержневой находится вблизи подвода холодной воды, то ему остаётся критически мало времени на расширение до нужных размеров. Холодная жидкость быстро его остужает, и бойлер во время его применения функционирует почти что без остановки.
Стержневой термостат для водонагревателя
Капиллярный защитный термостат для водонагревателя является более современным решением. Состоит он из такой же трубки небольшого диаметра, в которой находится капсула с контрастной жидкостью. Такой терморегулятор меняет свой объём от температуры в ёмкости нагревателя. При определённом нагреве вода давит на мембрану, которая связана с электроконтактами.
Капиллярный термостат для водонагревателя
Электронный термостат для водонагревателя считается также современным вариантом. Для лучшего функционирования он взаимодействует с защитным реле. Это даёт возможность аварийному отключению питания в случае, если ёмкость водонагревателя пуста.
Электронный термостат водонагревателя Ariston
Безусловно, есть и другие классификации термостатов. Если рассматривать со стороны главного управляющего элемента, то можно выделить электромеханические и электронные приспособления. Если взять за основу способ указания температуры, то бывают простые и программируемые.
Накладные и врезные термостаты выделяют на основании типа установки.
Каким бывает внутреннее покрытие бака водонагревателя?
Выход из строя терморегулятора – частая причина поломки даже самых качественных бойлеров. Заметить неполадки можно и самому, без посторонней специализированной помощи.
Самыми частыми проблемами, связанными с терморегуляторами, могут быть следующие:
- капиллярная трубка из меди износилась;
- сбой в настройках элемента нагрева;
- появление налёта;
- неисправности из-за перепадов напряжения;
- слабое согласование контактов нагревателя и термостата.
Для проверки термостата водонагревателя понадобится мультиметр.
Как проверить терморегулятор водонагревателя или как «прозвонить» термостат на водонагревателе:
- Сначала узнайте, исправен ли термостат. Для этого снимите его и переведите в режим измерения сопротивления.
- Следующим этапом задайте максимальное значение температуры и измерьте сопротивление на контактах вывода и ввода устройства.
Конструкция термостата скорее всего не исправна, если прибор никак «не откликается». - Если всё же конструкция исправна и отреагировала, то нужно перевести ручку регулятора на самый малый показатель и снова присоединить щупы тестера к контактам.
- В конце при помощи зажигалки нагрейте трубку терморегулятора. Если система исправна, то должно отреагировать реле, которое размыкает цепь, и показатель сопротивления подскочит.
Конструкция термостата скорее всего не исправна, если прибор никак «не откликается».Как правильно выбрать
Можно с уверенностью сказать, что при поломке термостата, будет проще, легче и дешевле купить новый.
Подобрать термостат для водонагревателя конкретной модели можно, учитывая геометрические размеры трубчатого электронагревателя, его мощность, а также опираясь на объём бака водонагревательной конструкции.
Но нужно учесть следующие моменты:
- Отправляясь за покупкой, возьмите с собой технический паспорт водонагревательной конструкции, чтобы показать продавцу. Продавец поможет вам подобрать нужную именно в данном случае модель и не ошибиться.
- Не выбрасывайте реле. Оно может пригодиться при выборе идентичного устройства (ведь на каждом есть своя маркировка).
- Если выбираете прибор самостоятельно, то учитывайте размеры, силу тока и сопротивления, а также рабочие характеристики.
Продавец поможет вам подобрать нужную именно в данном случае модель и не ошибиться.Термостат не только поддерживает водонагреватель в рабочем состоянии, но и делает потребление электричества более экономным. Это одна из главных составных частей водонагревательной конструкции, поэтому стоит ей уделять особое внимание.
Теги: обслуживание бойлера
Функция термостата электрического водонагревателя
Среди новых типов водонагревателей, доступных сегодня, обычный бак-нагреватель по-прежнему наиболее популярен. Из этих накопителей горячей воды примерно половина работает на газе, а другая половина — на электричестве. Любой сантехник скажет вам, что электрические водонагреватели проще всего установить, но не все знают, как починить один из них, когда он сломается.
Ежегодно в Америке мы будем заменять около 1,5 миллиона водонагревателей просто потому, что они не работают должным образом. Сколько из этих агрегатов можно было бы отремонтировать, продлив тем самым срок их службы? В этой статье мы определим основные компоненты электрического водонагревателя, объясним, как они работают вместе, чтобы обеспечить дом горячей водой, и опишем, что можно сделать для повышения производительности с помощью термостата электрического водонагревателя.
Элементы водонагревателя
Устройство, которое преобразует электричество в тепло внутри водонагревателя, называется элементом. По сути, это электрический резистор. Когда электричество проходит через элемент, он сильно нагревается. Поскольку элемент погружен в воду, он передает тепло воде до тех пор, пока она не достигнет определенной температуры (обычно 120 градусов).
Элементы имеют различную форму для повышения их производительности и долговечности, а также размеры в зависимости от мощности.
Самый распространенный размер — 4500 Вт, также доступны версии на 3500 и 5500 Вт. Эти размеры не являются взаимозаменяемыми, а указаны на паспортной табличке каждого водонагревателя.
Термостаты электрических водонагревателей
Верхний термостат является основным элементом управления для большинства водонагревателей. Он управляет как верхними, так и нижними элементами. Термостат – это, по сути, переключатель, активируемый температурой. Когда термостат определяет, что температура воды ниже заданного значения, он активирует один из элементов в ответ на этот «запрос тепла».
Способ, которым термостат определяет температуру воды, уникален, поскольку он никогда не вступает в прямой контакт с водой. Задняя часть термостата измеряет температуру внешнего слоя резервуара. Он плотно прижимается к нему и удерживается клипсой. Этот контакт металл-металл передает тепло от воды к термостату за счет теплопроводности через корпус резервуара. Все остальные части бака покрыты изоляцией, за исключением двух мест, где установлены термостаты.
Большинство электрических водонагревателей емкостью более 20 галлонов имеют два термостата, которые измеряют температуру воды как в верхней, так и в нижней части бака. Верхний термостат является начальником и всегда говорит нижнему термостату, что делать.
Последовательность действий
Когда вы просыпаетесь утром и начинаете использовать горячую воду, вы эффективно набираете воду из верхней части резервуара. При раздаче горячей воды водонагреватель одновременно наполняется холодной водой. Так как эта вода направляется на дно бака через погружную трубку, нижний термостат первым ощущает падение температуры.
Он вызывает верхний термостат электрического водонагревателя, и пока верхняя половина бака еще горячая, он подает питание на нижний элемент. В большинстве жилых домов элементы питаются только по одному. Если вы используете всего несколько галлонов горячей воды, то с этой задачей справится только нижний термостат. Однако, если вам трудно проснуться и вам нужно долго принимать душ, или если за дверью ванной стоит очередь, вы можете в конечном итоге опустошить бак всей доступной горячей воды.
Это может случиться, но только не в том случае, если верхний элемент что-то скажет об этом. Когда вода в верхней половине бака начинает остывать, верхний термостат берет на себя поддержание температуры выходящей воды, прежде чем она разочарует следующего купальщика.
Водонагреватель накопительного типа имеет так называемый «рейтинг первого часа». Этот показатель обычно примерно на 30% превышает вместимость резервуара. Поскольку элементы находятся под напряжением, как только они ощущают падение температуры, нагреватель начинает производить больше горячей воды. В течение часа вы можете получить более 50 галлонов горячей воды из номинального 40-галлонного бака.
Контроль предельных значений, заземление и сброс давления
Каждый водонагреватель оснащен несколькими предохранительными устройствами, которые предохраняют вас от ошпаривания горячей водой, удара током или травм от взрыва бака. С этими сосудами под давлением нельзя шутить, но у большинства сантехников нервы сделаны из твердой меди, поэтому их нелегко запугать.
Термостат верхнего электрического водонагревателя включает в себя устройство ограничения высокой температуры, которое отключит питание обоих элементов, если обнаружит температуру выше 150 градусов. Вода такой температуры обожжет вашу кожу в горячую секунду.
Водонагреватели, как и все электроприборы, имеют клемму заземления внутри отсека проводки в верхней части бака. Этот наконечник заземления обеспечивает путь с низким сопротивлением для протекания тока в случае, если на рубашку нагревателя подается напряжение.
Предохранительный клапан, пожалуй, самое важное предохранительное устройство в любой системе отопления под давлением. Если термостат выходит из строя, а предел высокой температуры не отключает нагреватель, предохранительный клапан предотвратит реальный ущерб устройству. Если он почувствует давление выше 150 фунтов на квадратный дюйм или температуру выше 210 градусов, чуть ниже точки кипения воды, он откроется, позволяя сбросить это давление контролируемым, а не взрывным образом.
Все эти предохранительные устройства следует периодически проверять в рамках планового технического обслуживания, чтобы обогреватель работал безопасно и безотказно.
Повышение производительности вашего нагревателя
Самый большой вор, лишающий водонагреватель эффективности, — это осадок. Осадок образуется из минералов, таких как кальций и магний, которые содержатся в жесткой воде. Эти нерастворенные минералы вместе с любым песком, который может быть взвешен в воде, собираются на дне каждого водонагревателя бакового типа, уменьшая его способность хранить горячую воду.
Этот твердый слой элементов по-разному воздействует на газовые и электрические обогреватели. В электроагрегатах осадок накапливается до тех пор, пока не засыпает нижний элемент. Он вытесняет холодную воду, которая обычно окружает элемент, вызывая его перегрев.
Домовладелец может даже не заметить, что элемент вышел из строя, а только то, что водонагреватель уже не справляется.
Регулярное техническое обслуживание водонагревателя
Диагностика и замена вышедшего из строя нижнего элемента является очень распространенным ремонтом, но во избежание повторения этого осадок или его максимально возможное количество следует вымыть./817b5bc84379819.ru.s.siteapi.org/img/d9fd044d9e873cfc4ee32af06acf9db458dd3e87.jpg)
Периодическая промывка отложений могла полностью предотвратить ремонт и поддерживать работу нагревателя на максимальной мощности.
Сантехник может порекомендовать установить фильтр осадка, если на дне устройства присутствует песок. Если кажется, что минералы накапливаются быстро, установка умягчителя воды также будет отличной идеей. Эти меры улавливают осадок и удаляют минералы из воды до того, как их увидит аквариум.
Еще одна распространенная проблема, которую можно ошибочно принять за утечку из бака, — капающий предохранительный клапан. Хотя для этого есть несколько причин, обычно это проблема с самим клапаном. Примерно в половине случаев все, что нужно сделать, это использовать предохранительный клапан, чтобы остановить капание. Если это не сработает, и вы убедитесь, что нет избыточного давления или высокой температуры, вы просто заменяете клапан.
Ремонт перед заменой
Небольшое профилактическое обслуживание имеет большое значение для продления срока службы электрического водонагревателя, а ремонт может принести большую прибыль сантехникам, выполняющим эту работу.
Кроме того, можно избежать большого количества неперерабатываемых отходов на свалках и свалках. Чтобы узнать больше о том, как работает водонагреватель, а также о том, как его устранять и ремонтировать, перейдите на курс SkillMill по эксплуатации электрического водонагревателя.
Фрэнк Гарро
Interplay Learning Специалист по сантехнике и ОВКВ
Франк является штатным экспертом Interplay по сантехнике и ОВКВ. В то время как он начал свою карьеру в торговле сантехникой, его страсть к HVAC привела его к тому, что он стал доцентом и председателем программы HVAC в муниципальном колледже Ivy Tech. Фрэнк является лицензированным подрядчиком по механике, сантехнике и электротехнике и владеет собственной компанией по оказанию механических услуг. Как педагог Фрэнк твердо верит в преподавание основ и обладает даром упрощать сложные концепции.
Если предохранительный клапан открыт, то газовый клапан работает
нормально, и постоянно выпускает газ в пилотную лампу через
пилотный клапан регулятора газа и выпускает газ в горелку через основной
регулирующий клапан, когда датчик термостата обнаруживает, что температура воды
ниже заданного значения, установленного на циферблате, расположенном на передней части газового клапана.
основные детали газового водонагревателя
