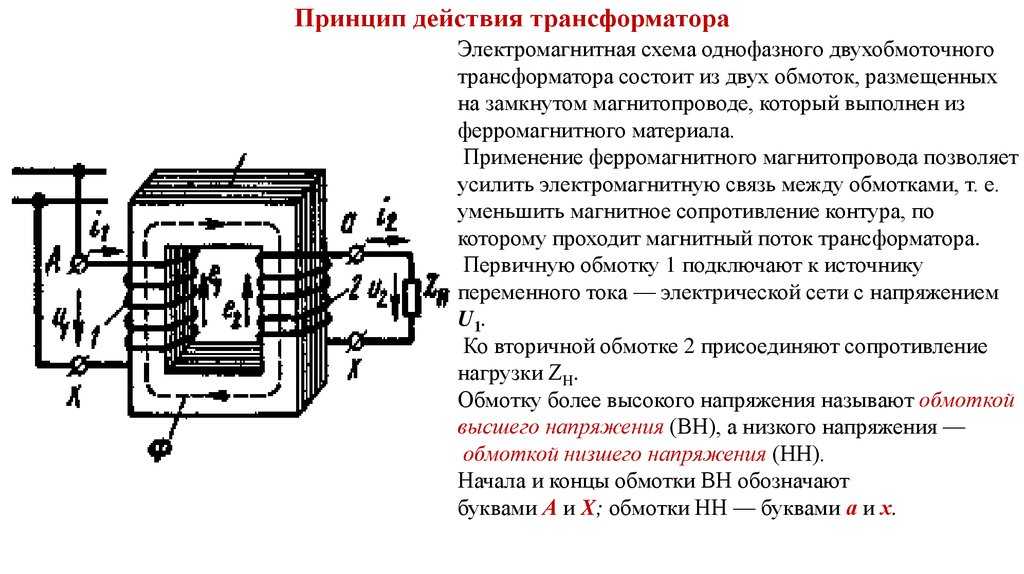

§ 8.7. Принцип действия и устройство трехфазного трансформатора

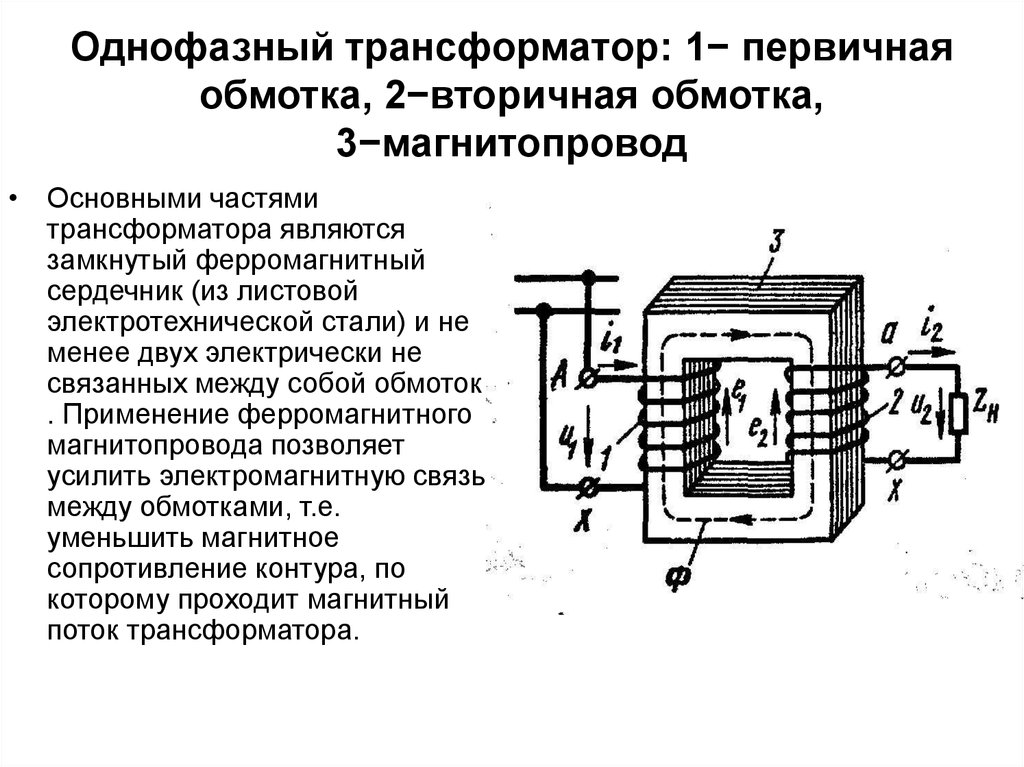

Трансформация напряжения в трехфазных сетях может производиться либо при помощи трех однофазных трансформаторов, соединенных между собой в трансформаторную группу (рис. 8.16), либо посредством одного трехфазного трансформатора.

Трехфазный трансформатор состоит из трехстержневого сердечника с обмотками высшего и низшего напряжений (рис. 8.17).

Трехфазные обмотки трансформаторов как первичная, так и вторичная могут быть соединены в треугольник или в звезду.

Обмотки высшего напряжения всегда выгодно соединять в звезду, так как в этом случае фазные обмотки рассчитываются на фазное напряжение, в раза меньше линейного, что облегчает изоляцию обмоток. Наоборот, обмотки низшего напряжения выгодно соединять в треугольник, так как при этом соединении фазный ток в раза меньше линейного, что при больших нагрузках весьма существенно.

В табл. 8.1 даны отношения линейных напряжений при различном соединении обмоток.

Наиболее распространенные способы соединения первичной и вторичной обмоток даны в табл. 8.2 в соответствии с ГОСТ 401-41. различные схемы соединения обмоток ВН и НН характеризуются смещением относительно друг друга векторов первичных и вторичных линейных э. д. с. У гол смещения векторов обозначается цифрами от 1 до 12, которые входят в условное обозначение группы соединений обмоток. Каждая порядковая цифра соответствует угловому смещению в 30° и при ее умножении на 30 дает угол смещения в градусах.

В основу цифровых обозначений .углов смещения положен часовой циферблат. Вектор э. д. с. обмотки низшего напряжения соответствует часовой стрелке, а вектор э. д. с. обмотки высшего напряжения — минутной. Совпадение по фазе векторов э. д. с. может быть лишь при условии, что обе обмотки трансформатора (ВН и НН) имеют одинаковые схемы соединения, например, звезда — звезда, намотаны в одну сторону и имеют одинаковое обозначение зажимов.

В этом случае угол сдвига фаз между векторами э. д. с. равен нулю (а=0) и трансформатор принадлежит к группе 12 (а=30°Х12=360°). Векторы э. д. с. первичной и вторичной обмоток совпадут по направлению подобно стрелкам часов, совпадающих на цифре 12.

Если вторичную обмотку намотать в обратном направлении относительно первичной или поменять местами у одной из обмоток ее начало и конец, то между векторами э. д. с. создастся сдвиг фаз 180° (30° X 6), и трансформатор будет иметь группу соединений 6 (Y/Y — 6). У однофазного трансформатора возможны только эти две группы соединений — 12 и 6.

У трехфазных трансформаторов группа соединений определяется углом сдвига фаз между линейными значениями э. д. с.

E₁и Е₂. Всего может быть получено 12 групп соединений. Так, при соединении обмоток ВН и НН по схеме Y/, одинаковом направлении их намотки и обозначении зажимов векторы линейных э.

д. с. E₂ сдвинуты относительно векторов линейных э. д. с. E₁ на угол 330° (по направлению часовой стрелки) и группа соединений будет 11 (30° X 11=330°).

При встречной намотке обмоток ВН и НН или перемене местами начал и концов одной из обмоток получается группа 5(30°X5=150°).

. Основными группами соединений являются 12 для схемы соединений обмоток Y/Y и 11 для схемы соединений Y/.

Способы соединения обмоток трансформаторов зависят в основном от характера нагрузки. Так, соединение Y/Y

0-12 применяется при смешанной осветительно-силовой нагрузке. Трехфазные силовые потребители (электродвигатели, электронагревательные установки) включаются на линейное напряжение 380 (или 220) в, а осветительные потребители — на фазное напряжение 220 (или 127) в.

Когда вторичное линейное напряжение выше 400 в, применяется соединение обмоток Y/-11. Для передачи электрической энергии на дальние расстояния применяется соединение Yo/-11, что позволяет делать заземление системы на стороне высшего напряжения.

Трехфазный трансформатор. Его устройство и схема.

Для трансформирования энергии в трехфазных системах используют либо группу из трех однофазных трансформаторов (именно так и работают мощные однофазные трансформаторы, устанавливаемые на крупных электростанциях), у которых первичные и вторичные обмотки соединяются звездой или треугольником, либо один трехфазный трансформатор с общим магнитопроводом.

Устройство трехфазного трансформатора

Трехфазные трансформаторы могут иметь различные схемы соединения первичных и вторичных обмоток. Все начала первичных обмоток трансформатора обозначают большими буквами: А, В, С; начала вторичных обмоток — малыми буквами: а, Ь, с. Концы обмоток обозначаются соответственно: X, У, Z и х, у, z. Зажим выведенной нулевой точки при соединении звездой обозначают буквой О.

Наибольшее распространение имеют соединения обмоток по схеме «звезда» (Y) и «треугольник» (D), причем первичные и вторичные обмотки могут иметь как одинаковые, так и различные схемы. Если при соединении обмоток «звездой» нулевая точка выводится, то такое соединение называют «звезда c нулем» (Yо).

Самым простым и дешевым из них является соединение обеих обмоток трансформатора звездой (Y/Y), при котором каждая из обмоток и ее изоляция (при глухом заземлении нейтральной точки) должны быть рассчитаны только на фазное напряжение и линейный ток; так как число витков обмотки трансформатора прямо пропорционально напряжению, то, следовательно, соединение обмоток звездой требует в каждой из обмоток меньшего количества витков, но большего сечения проводников с изоляцией, рассчитанной лишь на фазное напряжение.

Схема трехфазного трансформатора

На рисунке приведено устройство трехфазного трансформатора при соединении обеих обмоток звездой (Y/Y). Такое соединение широко применяют для трансформаторов небольшой и средней мощности (примерно до 1800 кВ-А). Соединение звездой является наиболее желательным для высокого напряжения, так как при нем изоляция обмоток рассчитывается лишь на фазное напряжение. Чем выше напряжение и меньше ток, тем относительно дороже обходится соединение обмоток треугольником.

Соединение обмоток треугольником конструктивно удобнее при больших токах. По этой причине соединение Y/D широко применяется для трансформаторов большой мощности в тех случаях, когда на стороне низшего напряжения не требуется нейтрального провода.

При трехфазной трансформации только отношение фазных напряжений U_1ф/U_2фвсегда приближенно равно отношению чисел витков первичной и вторичной обмоток w₁/w₂; что же касается линейных напряжений, то их отношение зависит от способа соединения обмоток трансформатора. При одинаковом способе соединения (Y/Y или D/D) отношение линейных напряжений также равно коэффициенту трансформации. Однако при различном способе соединения (Y/D или D/Y) отношение линейных напряжений меньше или больше этого коэффициента в √3 раз. Это дает возможность регулировать вторичное линейное напряжение трансформатора соответствующим изменением способа соединения его обмоток.

Трехфазный трансформатор — Конструкция и соединения условия эксплуатации. Современный сценарий энергосистемы значительно склонен к трехфазным системам на каждом этапе ее работы, то есть генерации, передачи, распределения и львиной доли нагрузки в виде отраслей. Таким образом, на каждом этапе этих операций трехфазный трансформатор играет решающую роль, поэтому он должен быть адаптирован к этим изменениям.

В этой статье мы обсудим базовую конструкцию трехфазных трансформаторов, основные соединения, которые представляют собой соединение «звезда-треугольник», соединение «треугольник-звезда», соединение «треугольник-треугольник» и соединение «звезда-треугольник».

Содержание

1. Что такое трехфазный трансформатор?
2. Конструкция трехфазного трансформатора
3. Соединения трехфазного трансформатора
4. Соединение звезда-звезда (звезда-звезда)
5. Соединение звезда-треугольник
6. Соединение треугольник-звезда
7. Соединение треугольник-треугольник

Прочитать статью полностью

Что такое трехфазный трансформатор?

Трехфазный трансформатор представляет собой трансформатор, состоящий из трех наборов первичных и вторичных обмоток. Они работают как электрическая система, которая имеет три фазы. Трехфазные трансформаторы могут быть сконструированы двумя способами: один состоит из трех одинаковых однофазных трансформаторов, соединенных в группу трехфазных трансформаторов, либо один блок трехфазного трансформатора с обмотками трех фаз, намотанными на одно ядро.

В настоящее время батареи трехфазных трансформаторов используются редко, так как отдельный блок трехфазного трансформатора легче, дешевле, занимает меньше места. Однако до сих пор имеются значительные установки трехфазных трансформаторных батарей.

Конструкция трехфазного трансформатора

Трехфазный трансформатор может быть выполнен в виде единого блока путем размещения первичной и вторичной обмотки всех трех фаз в одном сердечнике. Это можно сделать, используя либо трехфазную конструкцию с сердечником, либо трехфазную конструкцию с оболочкой.

На приведенной выше схеме показан трансформатор с трехфазным сердечником, намотанным на одножильный сердечник. На рисунке обмотки расположены одна над другой, но в действительности обмотка низкого напряжения расположена рядом с сердечником, а обмотка высокого напряжения размещена над ним с соответствующей изоляцией. С другой стороны, мы можем соединить три одинаковых однофазных трансформатора, соединенных звездой или треугольником, чтобы сформировать группу трехфазных трансформаторов, как показано ниже.

Соединения трехфазного трансформатора

Трехфазный трансформатор представляет собой либо единый блок с обмотками всех трех фаз, намотанными на один сердечник, либо группу трехфазных трансформаторов с тремя отдельными трансформаторными блоками, первичная и вторичная обмотки могут быть соединены либо звездой ( Y) или соединение треугольником. Следовательно, возможны четыре различных соединения первичной и вторичной обмоток, а именно:

Соединение звезда-звезда (Y-Y)
Соединение звезда-треугольник (Y-Δ)
Соединение треугольник-звезда (Δ-Y)
Соединение треугольником-треугольником (Δ-Δ)

Основная цель

Анализировать, как схема подключения трехфазных трансформаторов влияет на параметры каждой фазы трансформатора, и Анализировать, как гармоники, наведенные в трехфазная система повлияет на работу трансформатора.

Чтобы понять это, мы должны иметь базовое представление о гармониках, возникающих в соединении звездой и треугольником. Следует отметить, что

При соединении звездой нет возможности появления токов тройной гармоники ни в фазах, ни в линиях, но возможно наличие напряжения третьей гармоники в фазах, но не в линиях.
При соединении треугольником исключены напряжения тройной гармоники ни в фазах, ни в линиях, но возможны токи третьей гармоники в фазах, но не в линиях.
В однофазном трансформаторе из-за нелинейности сердечника ток холостого хода представляет собой остроконечную синусоиду, следовательно, существует возможность наличия третьей гармонической составляющей в токе холостого хода, что, в свою очередь, помогает нам в получении синусоидального потока в сердечнике. То есть поток в сердечнике не содержит третьей гармонической составляющей, как и индуцированное напряжение.

Соединение звездой-звездой (Y-Y)

В этом соединении первичная и вторичная обмотки трансформатора соединяются звездой, как показано на рисунке.

На приведенном выше рисунке показано соединение Y-Y трехфазного трансформатора с нулевым сдвигом фазы, мы также можем подключить его со сдвигом фазы 180, и мы можем обсудить это далее в наших лекциях по теме векторных групп. .

Пусть E ₁ и E ₂ — пофазное напряжение на первичной и вторичной сторонах. Аналогично, E _l1 и E _l2 представляют собой линейные напряжения на первичной и вторичной стороне.

Тогда коэффициент трансформации

k =E ₁ /E ₂

Мы знаем, что при соединении звездой напряжение линии в √3 раза превышает фазное напряжение

1 E ⇒ ₂ = (E _l1 /√3)/(E _l2 √3)

Есть несколько серьезных недостатков, связанных с соединением Y-Y,

Напряжение в фазах будет сильно несимметричным при наличии несбалансированных нагрузок.

Значительное присутствие третьей гармоники в напряжении увеличивает нагрузку на изоляцию и даже приводит к пробою изоляции.

Поскольку третья гармоническая составляющая в токе холостого хода невозможна, следовательно, существует возможность третьей гармонической составляющей в потоке, что может привести к тройной гармонической составляющей в напряжении.

Проблема, связанная с несбалансированными нагрузками, может быть решена с помощью жесткого заземления нейтрали, нейтраль также обеспечит путь для токовых дисбалансов в нагрузке. С другой стороны, третья гармоническая составляющая напряжения может быть подавлена с помощью обмотки третичного треугольника на том же сердечнике.

Соединение по схеме «звезда-треугольник»

Ниже показана схема соединения трехфазного трансформатора по схеме «звезда». Соединение Y предпочтительнее в приложениях, требующих понижения напряжения, так как оно обеспечивает почти на 43 % меньшую нагрузку на изоляцию на стороне ВН, поскольку фазное напряжение составляет 57,7 % линейного напряжения при соединении звездой.

Наличие треугольной обмотки может свести на нет влияние третьей гармонической составляющей в напряжениях, так как они могут потребляться в виде циркулирующих токов внутри треугольной обмотки. Но проблема, связанная с этим подключением, заключается в том, что вторичное напряжение трансформатора смещено на 30º относительно первичного напряжения, это вызовет проблемы при параллельной работе трансформаторов. Во время параллельной работы фазовый угол вторичных трансформаторов должен быть одинаковым, поэтому мы должны позаботиться об этом фазовом сдвиге при параллельном подключении трансформаторов.

Соединение треугольником-звездой

На приведенном ниже рисунке показано соединение трехфазного трансформатора по схеме треугольник-звезда. Как правило, такое подключение трехфазного трансформатора предпочтительнее в приложениях, где необходимо повысить уровни напряжения. С заземлением нейтрали, используемым на стороне звезды, это соединение также можно использовать в распределенных приложениях.

Подобно соединению «звезда-треугольник» трехфазного трансформатора, соединение «треугольник-звезда» также невосприимчиво к третьей гармонической составляющей напряжения. Это соединение также вызывает фазовый сдвиг на 30º, так как вторичная обмотка отстает от первичного напряжения на 30º на рисунке выше.

Соединение «треугольник-треугольник»

Соединение «треугольник-треугольник» может использоваться в приложениях с низким энергопотреблением, поскольку обе стороны должны работать с сетевым напряжением. Следующий рисунок может дать основное представление о соединениях.

Это подключение трехфазного трансформатора имеет то преимущество, что один трансформатор из блока может быть снят для ремонта или технического обслуживания, а два других трансформатора будут работать как блок трехфазных трансформаторов с мощностью 57,7% от прежней. Это соединение известно как соединение «открытый треугольник» или «V».

Часто задаваемые вопросы о трехфазном трансформаторе

Что такое трехфазный трансформатор?

Трехфазный трансформатор представляет собой специальный тип трансформатора, который имеет три набора первичных и вторичных обмоток. Они имеют четыре различных типа соединений:

Соединение звезда-треугольник (Y-Y)

Соединение звезда-треугольник (Y-Δ)

Соединение треугольник-треугольник (Δ-Y)

Соединение треугольник-треугольник (Δ) -Δ)

Какие проблемы связаны с соединением Y-Y трехфазного трансформатора?

Есть две основные проблемы, связанные с соединением Y-Y. Во-первых, это наличие третьей гармоники в фазном напряжении, а во-вторых, это соединение чувствительно к помехам со стороны нагрузки, которые, в свою очередь, вызывают дисбаланс фазных напряжений.

В чем преимущества соединения треугольник-треугольник трехфазного трансформатора?

Преимущества этого соединения в том, что в напряжении отсутствуют третьи гармоники напряжения, а во-вторых, если какой-либо из блоков, связанных с банком, поврежден, то оставшиеся два блока могут действовать как трехфазные трансформатор мощностью 57,7 процента от исходной установки.

Что такое третичная обмотка трехфазного трансформатора?

В соединении Y-Y трехфазного трансформатора дополнительная обмотка треугольника была размещена на сердечнике для компенсации третьей гармоники напряжения, она известна как третичная обмотка. Эту обмотку также можно использовать для питания охлаждающих вентиляторов трансформатора и осветительных нагрузок подстанции.

Что такое Скотт соединение трансформатора?

Раньше соединение Скотта или Т-образное соединение использовалось для получения двухфазного питания от трехфазного трансформатора. Мы должны использовать два однофазных трансформатора для реализации этой конструкции, которые являются основным трансформатором и вспомогательным трансформатором.

Каковы преимущества трехфазного трансформатора перед блоком трехфазных трансформаторов?

Для конструкции трехфазного трансформатора в одном блоке потребуется меньше материала сердечника и меди по сравнению с группой трансформаторов из трех блоков, следовательно, стоимость конструкции одного блока будет меньше. Если мы используем Y-образное соединение, это снизит требования к изоляции, а также с точки зрения пространства, а моноблочная конструкция будет занимать меньше места.

Сколько существует типов соединений трехфазного трансформатора?

Всего существует 4 соединения трехфазного трансформатора: соединение звезда-звезда (Y-Y), соединение звезда-треугольник (Y-Δ), соединение треугольник-звезда (Δ-Y) и соединение треугольник-треугольник ( Δ-Δ).

ESE & GATE EE

Электрика Engg. GATEGATE EEESEESE EEOДругие ExamsMock Test

Избранные статьи

Следите за последними обновлениями
9003

Наши приложения

BYJU’S Exam Prep: приложение для подготовки к экзамену

GradeStack Learning Pvt. Ltd.Windsor IT Park, Tower — A, 2-й этаж,

Sector 125, Noida,

Uttar Pradesh 201303

[email protected]

Что такое трехфазный трансформатор? Принцип работы, схема, преимущества и недостатки

В этой теме вы изучаете трехфазный трансформатор – теория, схема, преимущества и недостатки.

Трансформаторы предназначены для работы от трехфазной сети и известны как трехфазные трансформаторы.

Преобразование трехфазного переменного тока из одного напряжения в другое может быть выполнено либо с помощью одного блока трехфазного трансформатора, либо группы из трех соответствующим образом соединенных отдельных однофазных трансформаторов. На практике для трехфазных цепей обычно предпочтительнее использовать трехфазный трансформатор, а не группу из трех однофазных трансформаторов. Графический вид трехфазного трансформатора показан на рис. 1.9.0003

Рис. 1: Изображение трехфазного трансформатора

Принцип работы трехфазного трансформатора

Чтобы понять принцип работы трехфазного трансформатора, рассмотрим три однофазных трансформатора (вторичные цепи удалены для ясности), расположенных, как показано на рис. Рис. 2, их сердечники расположены под углом 120 ^o и касаются друг друга. Первичные обмотки этих трансформаторов подключены к трехфазной сети переменного тока. В результате сердечники намагничиваются, а центральная ветвь, образованная тремя сердечниками, несет сумму трех потоков Φ ₁ , Φ ₂ и Φ ₃ , создаваемые трехфазными токами I ₁ , I ₂ и I ₃ соответственно. Рис. 2: Принцип действия трехфазного трансформатора общий отрезок также должен быть равен нулю. Следовательно, общую ветвь, которая не несет заметного потока, можно безопасно исключить, не нарушая других условий. Это связано с тем, что при таких условиях любые две ветви могут обеспечить обратный путь для потока в третьей ветви. С точки зрения конструкции сердечника, это принцип, принятый в случае трехфазного трансформатора. Это значительно уменьшает размер и вес трехфазного трансформатора. Фактическая форма используемого сердечника зависит от типа трансформатора.

Выбор трехфазного трансформатора

Критерии выбора трехфазного трансформатора зависят от его предполагаемого использования, условий работы и эксплуатационных требований. Нижеследующее считается основным определяющим фактором при выборе трехфазного распределения, а также силовых трансформаторов.

Номинальные параметры: Включает номинальную мощность в кВА, номинальное напряжение системы, коэффициент напряжения холостого хода и частоту. Чтобы уменьшить разнообразие в целях стандартизации, номинальная мощность трансформатора в кВА должна быть выбрана из указанных стандартных номинальных значений. Для того чтобы трансформаторы работали параллельно с другими трансформаторами, коэффициент напряжения холостого хода следует выбирать в соответствии с необходимыми требованиями. Номинальная мощность в кВА означает постоянную мощность в кВА, которую трансформатор может непрерывно передавать без превышения указанных пределов повышения температуры при работе в нормальных условиях эксплуатации (температура окружающей среды, влажность, высота над уровнем моря и т. д.).

Тип конструкции: Доступны два основных типа трансформаторов: жидкостные и сухие. Заполненные жидкостью трансформаторы (заполненные либо трансформаторным маслом, либо изоляционной жидкостью, специально разработанной для трансформаторов) более эффективны, имеют большую перегрузочную способность и более длительный срок службы. Но они имеют больший риск возгорания, чем трансформаторы сухого типа. Трансформаторы сухого типа обычно используются для более низких номинальных мощностей. Внутренние трансформаторы меньшей мощности обычно бывают сухими, тогда как трансформаторы большой мощности, используемые вне помещений, почти всегда заполнены жидкостью.

Материал сердечника: Выбор материала сердечника является решающим фактором при выборе трансформатора. Сердцевина должна быть изготовлена из высококачественной холоднокатаной отожженной листовой стали с ориентированным зерном (CRGO) с низкими потерями. Сердечник также может быть намотан с использованием высококачественных лент из аморфного металла с очень низкими потерями.

Материал обмотки: Правильный выбор материала обмотки также имеет жизненно важное значение при выборе трансформатора. Блоки с алюминиевой обмоткой обычно дешевле и обычно наиболее рентабельны. Однако трансформаторы с медной обмоткой меньше, потому что медь является лучшим проводником, а также способствует большей механической прочности катушки. Следовательно, для трансформаторов большой мощности (более 100 кВА) медь предпочтительнее в качестве материала обмотки, чем алюминий.

Отводы: Даже при хорошем регулировании вторичное напряжение трансформатора может измениться, если изменится входное (первичное) напряжение. Чтобы компенсировать такие изменения напряжения, трансформаторы часто оснащаются переключателями ответвлений без нагрузки (NLTC) или переключателями ответвлений под нагрузкой (OLTC). РПН могут работать с подключенной нагрузкой, в то время как РПН должны работать только при отключенной нагрузке. Эти устройства состоят из ответвлений или выводов, соединенных либо с первичной, либо со вторичной обмоткой в разных местах, что позволяет незначительно изменять соотношение витков и тем самым подавать постоянное напряжение от вторичной обмотки к нагрузке при различных условиях. Важно правильно оценить требования к отводам напряжения в процессе выбора трансформаторов.

Обозначение подключения: Другим фактором при выборе трансформаторов является способ их подключения к системе. Для трансформаторов с двумя обмотками предпочтительны соединения треугольник/звезда (Dy), звезда/звезда (Yy), звезда/треугольник (Yd). Выбор точного обозначения соединения и группы следует производить с учетом требований параллельной работы с другими трансформаторами.

Полное сопротивление: Трансформаторы с более низким полным сопротивлением имеют меньшее падение напряжения, но допускают более высокие токи короткого замыкания. Полное сопротивление трансформатора выбирается с учетом уровней вторичной неисправности, доступных номиналов распределительного устройства на вторичной стороне и связанных с этим падений напряжения.

Схема заделки: Схема заделки первичных и вторичных клемм должна быть такой, чтобы не требовалось подключать кабели непосредственно к шпилькам проходного изолятора. Кабельная коробка при использовании должна иметь отдельную опору и быть съемного типа, чтобы трансформатор можно было вынуть для обслуживания, не отсоединяя кабели.

Охлаждение: Тип охлаждения может быть AN, ONAN, ONAN/ONAF, ONAN/ONAF/ONWF в зависимости от типа и размера требуемого трансформатора.

Фитинги и аксессуары: К ним относятся, в основном, датчик уровня масла, индикатор температуры обмотки, индикатор температуры масла, сапун, взрывоотвод, газовое и масляное реле, клапан для слива и отбора проб масла и т. д.

Уровень изоляции : Уровень изоляции трансформатора основан на его базовом импульсном уровне (BIL), определяемом как максимальное пиковое напряжение, которое элемент оборудования может выдержать до того, как его изоляция выйдет из строя. BIL должен быть тщательно выбран для трансформатора.

Требования к рабочим характеристикам: В процессе выбора трансформаторов необходимо тщательно оценить требования к эффективности и нормативным требованиям, чтобы убедиться, что выбранный трансформатор соответствует необходимым требованиям.

Напишите преимущества и недостатки соединения звездой и треугольником трехфазного трансформатора?

Трехфазный трансформатор можно соединить звездой или треугольником. Это возможные соединения, как показано на рис. 18.18.

Рис. 18.18. Различные соединения трехфазных трансформаторов.

Преимущества соединения звездой:

При соединении звездой линейное напряжение равно √3 фазному напряжению. Поэтому изоляция, необходимая для фазной обмотки, будет иметь меньшую диэлектрическую прочность.

Меньшее фазное напряжение означает меньшее количество витков, т. е. требуется меньше меди, т. е. стоимость ниже.

В звезде получается нейтральная точка, поэтому можно использовать трехфазное четырехпроводное питание для одновременного распределения нагрузки освещения и мощности. Вторичная обмотка распределительного трансформатора соединена в звезду.

Преимущества соединения треугольником:

При соединении треугольником при отказе одной фазы трехфазное питание будет продолжено к нагрузке, но с пониженной эффективностью.

При соединении по схеме «открытый треугольник» КПД снижается до 57,7% от выходной мощности трансформатора при полной нагрузке.

Эти соединения эффективно используются для передающего трансформатора, для передачи мощности требуется всего три провода, что снижает стоимость линий передачи.

Что вы понимаете под трехфазным преобразованием? Как это получается?

Преобразование трехфазного напряжения с одного уровня на другой называется трехфазным преобразованием. Его можно получить следующими способами:

(a) Используя три однофазных трансформатора.

(b) С использованием одного трехфазного трансформатора.

С помощью трех однофазных трансформаторов. В этом случае используются три однофазных трансформатора. Они идентичны по коэффициенту напряжения и мощности. Первичные и вторичные обмотки всех трансформаторов могут быть соединены по схеме звезда/звезда, звезда/треугольник, треугольник/звезда, треугольник/треугольник. Группа трансформаторов, соединенных таким образом, называется блоком трансформаторов. Банк в звезде/звезде показан на рис.1 18.19.

Преимущества

В случае неисправности одной фазы требуется замена только одного трансформатора. Таким образом, один трансформатор требуется в запасе.

Недостатки

Более высокая стоимость трех трансформаторов.

Требуется больше места и больше обслуживания.

Имеет больший вес и стоимость установки банка больше.
