Принцип работы геркона на открывание. Герконовые датчики в системах охранной сигнализации: принцип работы, виды и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое герконовые датчики и как они работают в охранных системах. Какие бывают виды магнитоконтактных извещателей. Как правильно выбрать и установить герконовый датчик для защиты дверей и окон. Преимущества и недостатки использования герконов в сигнализации.

Содержание

Что такое герконовый датчик и как он устроен

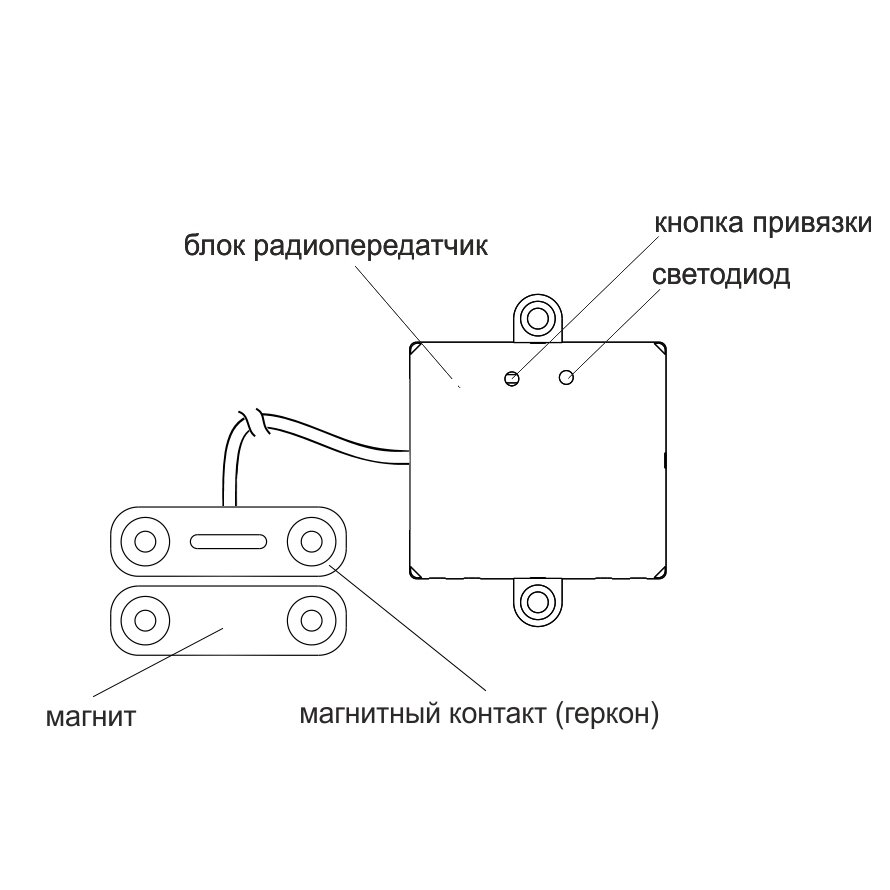

Герконовый датчик (или магнитоконтактный извещатель) — это устройство, используемое в охранных системах для контроля открывания дверей, окон и других подвижных конструкций. Он состоит из двух основных частей:

Геркон — герметичный контакт в стеклянной колбе
Управляющий магнит

Геркон представляет собой стеклянный баллон, внутри которого находятся два контакта из магнитомягкого материала. Баллон заполнен инертным газом для защиты контактов от окисления. Под воздействием магнитного поля контакты замыкаются, при удалении магнита — размыкаются.

Принцип работы герконового датчика в охранной сигнализации

Принцип работы герконового датчика в системе охранной сигнализации следующий:

Геркон устанавливается на неподвижную часть двери или окна (например, на дверную коробку)
Управляющий магнит крепится на подвижную часть (дверное полотно или створку окна)
В закрытом положении магнит находится рядом с герконом, его поле замыкает контакты
При открывании двери/окна магнит удаляется, контакты размыкаются
Размыкание контактов фиксируется контрольной панелью как тревожное событие

Таким образом, герконовый датчик позволяет определить факт открывания охраняемой конструкции и передать сигнал тревоги на пульт охраны.

Виды герконовых датчиков для охранной сигнализации

Существует несколько основных видов герконовых датчиков, используемых в охранных системах:

По способу установки:

Накладные — монтируются на поверхность конструкции
Врезные — устанавливаются в отверстие в конструкции

По материалу охраняемой конструкции:

Для деревянных и пластиковых дверей/окон

Для металлических дверей и ворот

По исполнению:

В пластиковом корпусе
В металлическом корпусе
Миниатюрные

Выбор конкретного типа датчика зависит от особенностей охраняемого объекта и требований к незаметности установки.

Преимущества использования герконовых датчиков

Герконовые датчики имеют ряд важных преимуществ, обуславливающих их широкое применение в охранных системах:

Высокая надежность и долговечность (ресурс до 1 млн срабатываний)
Нечувствительность к пыли, влаге, перепадам температуры
Простота монтажа и обслуживания
Низкое энергопотребление
Невысокая стоимость
Возможность скрытой установки

Эти факторы делают герконовые датчики оптимальным выбором для большинства типовых задач охраны дверей и окон.

Особенности выбора и установки герконовых датчиков

При выборе и монтаже герконовых датчиков следует учитывать следующие моменты:

Тип и материал охраняемой конструкции
Требуемый зазор срабатывания
Условия эксплуатации (внутри/снаружи помещений)
Необходимость маскировки датчика
Совместимость с используемой контрольной панелью

Правильная установка обеспечивает надежную работу датчика. Рекомендуется соблюдать следующие правила монтажа:

Размещать геркон и магнит строго друг напротив друга
Соблюдать рекомендованный зазор между частями датчика
Надежно закреплять обе части датчика
Прокладывать соединительный кабель в защитном коробе

Применение герконовых датчиков в комплексных системах безопасности

Герконовые датчики широко используются не только в автономных охранных системах, но и в составе комплексных систем безопасности. Они могут применяться:

В системах контроля и управления доступом (СКУД)

В пожарной сигнализации (контроль положения противопожарных дверей)
В системах «умный дом» (автоматизация освещения и климата)
В промышленных системах (контроль положения механизмов)

Это позволяет создавать интегрированные решения, обеспечивающие комплексную защиту объектов различного назначения.

Как защитить герконовый датчик от саботажа

Несмотря на надежность, герконовые датчики могут быть уязвимы к некоторым способам саботажа. Для повышения их защищенности рекомендуется:

Использовать датчики со встроенной защитой от внешнего магнитного поля
Применять скрытую установку датчиков
Дополнять герконы другими типами извещателей (например, инфракрасными)
Использовать датчики с контролем вскрытия корпуса
Периодически проверять работоспособность датчиков

Комплексный подход к защите позволяет минимизировать риски обхода охранной сигнализации.

Перспективы развития герконовых датчиков

Несмотря на появление новых технологий, герконовые датчики остаются востребованными в системах безопасности. Перспективные направления их развития включают:

Интеграцию с беспроводными технологиями передачи данных
Совершенствование защиты от ложных срабатываний
Миниатюризацию для более скрытой установки
Повышение устойчивости к электромагнитным помехам

Эти усовершенствования позволят герконовым датчикам оставаться эффективным инструментом обеспечения безопасности в обозримом будущем.

Датчики охранной сигнализации: виды, принцип действия

Датчики охранной сигнализации относятся к электронным устройствам, информирующим пользователя о несанкционированном проникновении на охраняемый объект. Поступающая от них информация используется при принятии решения о дальнейших действиях. Подобные устройства бывают различного вида. Производители предлагают устройства, отличающиеся по конструктивному исполнению, способу передачи сигнала, принципу действия. Последний определяет порядок регистрации поступающего воздействия и последующее формирования электрического сигнала. Выбирая подходящий вариант, стоит познакомиться с существующими разновидностями.

Основные виды по принципу действия

Существующие типы не только существенно отличаются по конструктивному исполнению, но и имеют различный принцип действие. Чтобы не ошибиться, надо точно знать, какие отличительные особенности имеет определенная разновидность, в каких случаях она срабатывает и почему. Это позволит понять, какой модели стоит отдать предпочтение в конкретной ситуации.

Герконовые

Подобные устройства часто называют магнитоконтактными. Их монтируют на оконные и дверные блоки, чтобы своевременно обнаружить открытую створку. В их состав входит:

магнитоуправляемый контакт, который называют герконом;
магнит.

Эксплуатация подобных устройств предполагает, чтобы обе части должны находиться в непосредственной близости друг к другу. При этом они могут быть как замкнутыми, так и разомкнутыми. Второй вариант получил наибольшее распространение. Как только расстояние между магнитом и герконом составит около 10–20 мм положение контактов меняется.

В процессе монтажа на неподвижную часть оконного или дверного блока устанавливается геркон, на створке закрепляется магнит. По положению последнего пользователь может отслеживать положение полотна двери или створки окна. Пока они находятся в закрытом положении, контакты, как правило, остаются замкнутыми. При открытии створки контакты размыкаются, и пользователь получает соответствующий сигнал.

Инфракрасные

Сигналы, передаваемые устройствами данного вида, находятся в инфракрасном диапазоне. Сами датчики принято делить на:

Активные.
В процессе работы подобная разновидность способна контролировать излучаемые ими лучи. Как только на пути их распространения появится какой-то объект, датчик сформирует сигнал тревоги. Конструктивное исполнение активных ИК моделей может отличаться. Производители предлагают устройства, состоящие из двух блоков (излучателя и приемника), и одного блока. Во время работы устройств второго типа луч возвращается обратно, отразившись от специального зеркала;
Пассивные. В состав подобного устройства входит специальная линза, которая позволяет отследить изменение ИК фона в разных секторах. Подобное явление возникает в том случае, если на подконтрольной территории оказывается объект, способный поглощать либо отражать тепло.

Инфракрасные извещатели также иногда называют датчиками движения, так как они способны обнаружить объект, которые по той или иной причине изменил свое положение.

Вибрационные

Такие датчики сигнализации позволяют обнаружить:

Повреждение строительной конструкции. Они срабатывают при проламывании либо выпиливании какого-либо фрагмента в стене, решетке, перекрытии;
Разбитии стекла. Монтируются на окна, витрины и другие стеклянные объекты, к целостности которых предъявляются повышенные требования.

Чаще всего вибрационные устройства используются для контроля целостности строительных конструкций. Сохранность остекленных элементов контролируется с помощью акустических моделей.

Акустические (звуковые)

Акустические устройства часто называют датчиками разбития стекла, так как они срабатывают при появлении характерного звука. Принцип работы подобных устройств основан на последовательном преобразовании акустического сигнала в электрический.

Как только появляется характерный звук, система начинает его анализировать и, если существует необходимость, отправляет тревожный сигнал.

устройство, принцип работы выключателей и применение

В системах автоматики и защиты широко применяются различные датчики. Они работают на разных физических принципах. Например, хорошо известны датчики движения, срабатывающие дистанционно. Но в некоторых случаях необходим контроль событий на малых расстояниях. Например, если на несанкционированное открывание контролируются окна и двери помещений. Для этих целей идеально подходят датчики – герконы, о которых и будет рассказано далее.

Особенности конструкции

Герметичный контакт, которым по сути является этот элемент, получил свое название от сокращения описывающего его словосочетания. По своей конструкции – это просто контакт в корпусе из стекла. Но поскольку электротехника – это наука о контактах, плохое качество которых является причиной многих неисправностей, геркон сконструирован, как супер-контакт.

Разнообразие герконов

Две контактные пластины из магнитомягкого материала в области соприкосновения покрыты специальным образом другими металлами для получения большого срока службы при сохранении минимального сопротивления. Их окружает инертный газ (обычно азот) под давлением. Таким образом на многие годы обеспечиваются стабильные условия, позволяющие выполнять за время службы миллион или более срабатываний.

В зависимости от назначения датчика для срабатывания геркона используются магнитные поля. Это может быть поле постоянного магнита, перемещающегося, например, вместе с дверью или окном относительно рамы, на которой закреплен геркон. Но и электромагнитное поле катушки, через которую питается обмотка электродвигателя, также приведет к срабатыванию геркона, если ток будет определенной силы.

Магнитное поле намагничивает контакты геркона, делая их разноименными магнитными полюсами. И если напряженность этого поля достигает некоторой предельной величины, полюсы-контакты слипаются между собой. В таком состоянии они будут до тех пор, пока напряженность магнитного поля не уменьшится до определенной величины. После этого контакты возвращаются в исходное положение.

Намагничивание контактов геркона

Использование в охранных системах

Герконы, применяемые в охранных системах, выпускаются адаптированными для определенных материалов конструкций, на которых они устанавливаются. Это связано с тем, что материал основания, на котором крепится герконовый датчик, может оказывать влияние на магнитные поля, используемые для срабатывания геркона. Очевидно, что пластиковое окно или деревянная дверь совсем иначе взаимодействуют с магнитным полем в сравнении с металлической дверной решеткой.

Скрытый магнит и датчик для металлических дверей Магнит и датчик открытой установки для окон и дверей

Функционирование датчика схоже с магнитной защелкой. Все элементы, участвующие в процессе, расположены на двери (окне) и раме, иногда их называют герконовымы выключателями. К ним присоединены провода. Поэтому, если датчик установлен снаружи, это все видно и вовсе не украшает интерьер. К тому же, при попытке проникновения в помещение через дверь или окно с таким датчиком, злоумышленник видит его и может нейтрализовать, отключив тем самым сигнализацию в месте проникновения.

Если герконовый датчик устанавливается скрыто, магнитное поле ослабляется невозможностью приблизить магнит вплотную к нему. Поэтому такой геркон должен быть боле чувствительным, чем тот, который ставится открыто. Но скрытый датчик существенно надежнее, хотя и его при внимательном рассмотрении можно заприметить, если в целом допущены какие-либо промахи с проводами, проложенными к нему. По этой причине усиления защиты рекомендуется применять несколько датчиков для одной двери или окна.

Как усилить защиту

Стандартным вариантом является датчик, расположенный на раме, и магнит на створке окна или на двери. В закрытом состоянии магнит максимально приближен к геркону, который поэтому замкнут. При открывании магнит удаляется от датчика, цепь размыкается, и сигнализация срабатывает. Но даже в скрытом виде магнит, а соответственно и датчик, можно обнаружить. Ведь магнитное поле не скроешь. Используя обычный компас, злоумышленник может найти место расположения датчика.

Ему остается лишь закрепить в этом месте свой магнит, и после этого сигнализация не сработает. Чтобы не произошло подобного сценария, нужен либо еще один скрытый геркон, который замкнет цепь сигнализации при открывании окна или двери, либо иной принцип подмагничивания датчика. Если геркон будет замыкаться при открывании окна и злоумышленник не будет об этом знать, он также применит к нему дополнительный магнит. Усиление магнитного поля приведет к срабатыванию защиты.

Усовершенствованным вариантом защиты будет использование электромагнита. Напряжение заданной длительности, подаваемое на электромагнит, и такое же по времени электромагнитное поле приведут к периодическому срабатыванию датчика. Пока этот процесс будет идти, защита не активируется. Но при задержке импульса от геркона защита сработает. Для того чтобы подделать поле электромагнита, надо будет провести целое исследование. К тому же, повторяемость сигналов можно изменять случайным образом, а это исключает возможность их подделки.

Область применения

Охранная сигнализация – это не единственное предназначение герконов. Поскольку магнитное поле и электрический ток – взаимосвязанные явления, герконы можно использовать в системах автоматики для контроля силы тока. Постоянные магниты, перемещающиеся вместе с предметами или жидкостями, обнаруживаются герконами после срабатывания контактов. Тем самым можно определять присутствие того или иного предмета в заданном месте или контролировать уровень жидкости по магнитному поплавку.

Промышленные герконовые датчики

Замыкание контактов геркона происходит от воздействия магнитного поля. И чем больше его напряженность, тем больше сила притяжения контактов. Но восстановление их исходного состояния происходит под воздействием сил упругости. Они невелики. Поэтому крайне важно не допустить перегрева контактов и их сваривания. Для этого необходимо в точности соблюдать режимы работы так, как указано в технической документации герконов. Тогда этот уникальный коммутатор прослужит много лет.

Магнитоконтактные датчики — НТЦ «ОРБИТА»

Наиболее распространенная угроза охраняемым объектам — проникновение нарушителей. Усредненные данные о попытках проникновения в помещения для различных категорий объектов защиты и видов нарушителей представлены в табл. 1.

Данные, приведенные в табл. 1, показывают, что выбор путей проникновения распределяется неравномерно, и подавляющее большинство из них (67%) приходится на остекленные витрины, окна, двери, защитные двери и замки. Поэтому очевидно, что для их надежной защиты требуются адекватные технические средства, и одним из самых надежных средств являются магнитоконтактные извещатели. В их числе — извещатели охранные точечные магнитоконтактные на основе герконов, которые характеризуются наиболее высокой оценкой вероятности обнаружения, равной 0,99, чем и обусловлено их широкое применение. При помощи магнитоконтактных датчиков двери, ворота и окна блокируются на открывание, предметы на перемещение. Ударно-контактные герконовые датчики защищают от разрушения остекленные конструкции.

Принцип построения магнитоконтактных извещателей

Магнитоуправляемые контакты представляют собой большую группу различных по конструкции, назначению и возможностям контактных элементов, управление которыми осуществляется внешним магнитным полем.

Высокую надежность этим извещателям обеспечивает принцип их построения, который использует герметичный магнитоуправляемый контакт (геркон) в качестве исполнительного элемента, управляемого магнитным полем управляющего элемента.

В настоящее время герконы завоевали прочное положение в технике для коммутации низких и средних нагрузок, широко используются для создания различных реле, логических модулей, коммутаторов, кнопок, переключателей, конечных выключателей, датчиков линейного перемещения, поворота, уровня и т. д.

Широкое распространение герконы получили благодаря тому, что по быстродействию, надёжности, износостойкости, стабильности параметров они превосходят обычные контакты.

Герконы принципиально очень просты. Магнитная и контактная система в них совмещены. Контактные пружины, выполненные из магнитомягкого материала, заделаны в герметичный стеклянный баллон, заполненный защитным газом. Перекрывающиеся концы пружин, которые смыкаются под действием магнитного поля, покрыты контактным материалом. Зазор между ними очень мал (300 — 500 мкм). В нём нет промежуточных звеньев и механически изнашиваемых деталей. Прогиб пружин столь мал, что не вызывает их релаксацию (от лат. relaxatio — уменьшение напряжения, ослабление; в технике означает постепенное ослабление какого-либо состояния тела после прекращения действия факторов, вызвавших это состояние). Они выполняются из материалов, которые практически не стареют. Защитная среда предохраняет рабочие поверхности от коррозии.

Геркон (от словосочетания «герметичный контакт») представляет собой чаще всего две или три (в случае переключающихся контактов) пермаллоевые пластины, герметично заваренные внутрь стеклянного баллона в среде азота высокого давления. Эта технология исключает возникновение и протекание внутри геркона окислительных процессов. Покрытие контактных деталей тонкой пленкой благородных металлов обеспечивает геркону, во-первых, низкое переходное сопротивление (в диапазоне от 0,05 до 0,15 Ом), во-вторых высокую износостойкость (наработка на отказ более 1000000 срабатываний), в-третьих, возможность коммутации токов от10^-4 до 1 А. При этом, свои параметры герконы обеспечивают не только в широком диапазоне температур (от 60 до +180 С), но и при максимальной влажности (до 100%) окружающей среды.
Благодаря этим факторам герконы обычного исполнения работают не менее 12 лет, а на изделия специального исполнения дается гарантия 24 года.
Герконы, выступая в качестве основы магнитоконтактных, ударно-контактных и термочувствительных датчиков, выполняют целый ряд охранных и противопожарных задач. Изделия на основе герконов являются надежными, долговечными, а также дешевыми, доступными и простыми в установке и обслуживании.
Не следует также забывать о взрывобезопасности герконов. Ведь возникновение искры в свободном пространстве при коммутации электрического тока исключено из-за герметичности контактов.

В качестве управляющего элемента используют: постоянный магнит, фрагмент магнитопровода или магнитопровод самой защитной конструкции.

Эти особенности герконов, в то же время, накладывают ряд ограничений на их применение:

— контактное нажатие, а следовательно, и контактное сопротивление зависит от силы управляющего магнита или от силы тока в обмотке управления;

— малый зазор между параллельными пластинами облегчает образование разрядов при замыкании и размыкании по сравнению с обычными контактами;

— замкнутый объём ограничивает теплоотвод, вследствие чего коммутационная способность геркона определяется размерами его баллона;

— при превышении некоторого значения тока через контакты возможно уменьшение нажатия и усиление дребезга;

— контактные пружины, выполненные из магнито-мягкого материала, имеющего высокое удельное электрическое сопротивление, увеличивают результирующее контактное сопротивление геркона;

— благодаря длинным контактным пружинам герконы обладают невысокой вибро– и ударостойкостью и значительным дребезгом при включении, продолжительность которого соизмерима с их временем срабатывания;

— они чувствительны к внешним магнитным полям;

— использование нескольких герконов в одной общей катушке приводит к возрастанию продолжительности дребезга и некоторому снижению чувствительности (увеличению тока срабатывания).

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп).

Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона. Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием.

Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Электрические параметры герконов

герконыЭти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз.

Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax.

Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами.

Способы управления герконами

Их можно разделить на две большие группы: управление постоянным магнитом и управление при помощи катушки с током. Эти способы показаны на рисунке 1.

Управление герконом при помощи постоянного магнита

Наиболее прост и распространен способ управления с линейным перемещением магнита. Здесь вполне уместно вспомнить охранную сигнализацию, где магнит укреплен на двери и заставляет срабатывать геркон, когда дверь закрыта.

Способ с угловым перемещением магнита используется намного реже, как правило, в тех случаях, когда другие способы применить по какой-либо причине невозможно.

Перекрытие магнитного поля шторкой использовалось в клавиатурах различных вычислительных устройств, вплоть до девяностых годов прошлого столетия, а может быть можно встретить где-нибудь и до сих пор.

Управление герконом при помощи катушки с постоянным током

Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп.

Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.

Преимущества и недостатки герконов

Как и любая вещь герконы имеют свои недостатки и преимущества. Сначала поговорим, естественно, о преимуществах.

По сравнению с обычными коммутирующими контактами герконы имеют чуть ли не в 100 раз большую надежность по сравнению с обычными открытыми контактами. Эта надежность обусловлена более высоким сопротивлением изоляции (достигает десятков МегаОм), и большей электрической прочностью: пробивное напряжение у некоторых типов герконов достигает нескольких десятков киловольт.

Неоспоримым преимуществом герконов является их быстродействие: у некоторых моделей герконов частота коммутации достигает 1000Гц, а скорость срабатывания и отпускания находится в пределах (0,5 — 2,0мс) И (0,2 — 1,0мс) соответственно.

Срок службы некоторых герконов доходит до 4 — 5 млрд. срабатываний, что намного выше аналогичного показателя для обычных не защищенных контактов. Также к достоинствам герконов следует отнести легкий способ согласования с нагрузк

Что такое герконовые датчики? — Строительный портал stilnydom.com

В охранных системах герконовые датчики являются защитным элементом от постороннего проникновения, реагирующие на открывание оконных и дверных конструкций. Такие магнитоконтактные датчики можно встретить на дверях, воротах, окнах и других массивных конструкциях, которые требуют защиты от проникновения, нежелательного открывания, разрушения или перемещения.

Геркон – это герметичный контакт – являющийся основным элементом такого датчика. Именно он делает датчик надежным, долговечным и безопасным компонентом различных охранных систем. При этом стоимость его невысокая, что делает геркон доступным для бюджетных вариантов охраны.

По сути, геркон – герметичный стеклянный баллон с двумя пермаллоевыми контактами. Внутри баллона особая среда – азот высокого давления – это полностью исключает возможность окислительных процессов. Его контакты покрывают специальным металлом, как титан, молибден, золото или вольфрам. Такие особенности конструкции делают геркон износостойким и долговечным, его рабочий ресурс достигает миллиона срабатываний.

Принцип работы датчика довольно прост. У него есть две части – исполнительная и задающая. Постоянный магнит используется в качестве задающей части, а герконовый элемент – в качестве исполнительной. Корпуса этих частей обычно одинаковы, поэтому внешне они похожи. Та часть, что содержит магнит, как правило, устанавливается на подвижной конструкции (дверь), а сам датчик размещают на стационарной части (дверной косяк).

В закрытом состоянии элементы датчика расположены вплотную друг к другу, при этом действие магнита на контакты геркона обеспечивает замкнутое состояние. Если двери открываются, магнит уже не удерживает контакты, связь размыкается и срабатывает сигнал тревоги. Допускается небольшой зазор между элементами датчика в его замкнутом состоянии, величина которого указывается в технической документации.

Герконы могут различаться и устанавливаться в разных условиях, например, на поверхности или внутри магнитопассивных конструкций, поверхности или внутри стальных конструкций. Разные типы герконов, отвечающие ваши условиям монтажа, можно приобрести на сайте http://www.bezpeka-shop.com/catalog/datchiki_otkrytiya_gerkony/.

Различия датчиков вполне оправданы, так как в случае массивной стальной двери датчик должен быть с более мощным магнитом, поскольку часть поля нейтрализует сталь. Также увеличиваются монтажные зазоры, что связано с особенностью установки стальной двери. Установка геркона на деревянных конструкциях не отличается особыми условностями. Здесь подойдут более простые датчики, которые прикручиваются обыкновенными шурупами или приклеиваются.

Скрытый монтаж внутрь конструкции позволяет сделать датчик незаметным в интерьере. Для их установки в конструкции делают специальные отверстия, в которых надежными защелками укрепляются элементы датчика. Такие датчики внешне будут отличаться от поверхностных моделей.

Как и какой выбрать извещатель охранный магнитоконтактный, все за и против

Работа любой сигнализации зависит от правильного выбора оборудования. Особенно важно определиться с датчиками, являющимися своего рода глазами и ушами системы.

Одним из наиболее распространенных считается извещатель охранный точечный магнитоконтактный. Он заслужил такую популярность своими техническими данными, позволяющими применять его на различных по площади и назначению объектах. Но так как такие приборы выпускаются в различных модификациях, то выбирать их следует в зависимости от специфики охраняемого объекта.

Содержание:

Устройство и принцип работы
Область применения
Виды датчиков на основе геркона
Совет специалиста — обзор моделей
Итог — делаем правильный выбор

Что представляет собой магнитоконтактный прибор?

Это прибор состоящий из двух частей –магнита и геркона, представляющего собой магнитоуправляемые контакты, находящиеся в герметичном корпусе. Принцип работы извещателя охранного магнитоконтактного ИО 102 4 предполагает срабатывание при попадании в магнитное поле, что и отслеживается системой. При открывании двери происходит размыкание контактов.

Смотрим видео, принцип работы прибора на основе геркона:

Если геркон и магнит находятся на расстоянии 2 см друг от друга происходит размыкание контактов геркона, приводящее к переключению режима датчика, под воздействием магнитного поля. Это приводит к включению сигнала тревоги. Для удобства хозяев помещения постановка сигнализации в режим охраны может быть искусственно задержана на время до 1 минуты.

В извещателях охранных, а именно точечных магнитоконтактных применяют три вида контактов:

Нормально замкнутые или разомкнутые
Переключающие

Последний тип является комбинацией двух первых, используемой в одном приборе.

Применение

Охранные точечные магнитоконтактные извещатели используют для блокировки оконных рам, дверей, люков на открывание не прошенными посетителями.

В связи с этим были разработаны несколько типов приборов:

Врезные
Накладные

Каждый из них может применяться для конструкций из металла, пластмассы или дерева.

Такие датчики применяются не только в извещателях точечных охранных магнитоконтактных. Они используются и как самостоятельные части системы. Их область применения не ограничивается только общепромышленным назначением. Они идеальный выбор для взрывоопасных зон. Установка приборов осуществляется на подвижные части объекта (двери).

Виды охранных извещателей на основе геркона

Датчики по принципу работы подразделяются на:

Ножные (ИО102-1/1А)
Ловушки для защиты от действий, предполагающих обход системы охраны
Концевые
Положения (закрыто или открыто)

Каждый из перечисленных приборов имеет свои особенности работы и применяется для конкретных систем охраны. Выбирая охранный извещатель магнитоконтактный адресный необходимо заранее определиться с местом установки, он может размещаться на металлических, деревянных или пластиковых поверхностях. Модели, рассчитанные для монтажа на стальной двери, имеют более высокую стоимость.

Это обусловлено процессом изготовления, при котором учитывается, что прибор должен предотвращать возможное ослабление и рассеивание магнитного поля в течение длительного периода времени. Не стоит экономить на приобретении извещателей точечных охранных магнитоконтактных, покупая для металлической поверхности обычные модели – это со временем приведет к появлению ложных срабатываний.

Важно учитывать конструктивные особенности приборов. По способу монтажа извещатели магнитоконтактные адресные подразделяются на: накладные и врезные. Расстояние смены положения для каждой модели свое и уточнить его можно внимательно изучив технические характеристики датчика.

Смотрим видео датчики на основе геркона:

Есть различия у извещателей точечных охранных магнитоконтактныхи по каналам передачи. Выпускаются модели проводные и радиоканальные. Последние можно устанавливать в помещениях с уже выполненным ремонтом, так как для них не требуется прокладка кабельной системы.

Применение извещателей магнитоконтактных охранных актуально на первом рубеже периметра. Их главными достоинствами являются простота в обслуживании и низкая стоимость. Но так как они срабатывают только на открытие рамы и не реагируют на нарушение целостности стекла в оконном проеме, то их используют чаще всего в комбинации с датчиками других видов.

Выбор оборудования

Предположение о том, что извещатель охранный можно саботировать, а значит, осуществить проникновения без срабатывания системы, является ошибочным. Исходя из данных многолетней практики применения таких устройств известно, что установленные на стальной двери они не поддадутся никаким ухищрениям. Это связано с тем, что магнитное поле внешнего элемента не может влиять на исполнительный через слой металла.

Смотрим видео продукции Полюс GSM:

Так же не поддаются саботажу и извещатели адресные магнитоконтактные установленные на деревянных поверхностях. Обычно их толщина составляет не менее 35 мм, что потребует применения особо сильных внешних магнитов.

Однако для тех, у кого возникают некоторые сомнения можно посоветовать применение не одного, а двух извещателей охранных магнитоконтактных ИО102 20 и располагать их не расстоянии не более 15 мм. Тогда при попытке саботировать работу одного из них у него поменяется направление магнитного поля, что приведет к включению режима «Тревога».

Есть и еще один способ избежать отклонений в работе извещателя охранного магнитоконтактного ИО 102-20 – использование магнитного экрана. Его размеры для приборов поверхностной установки составляют 60х20 мм, а для скрытого монтажа – 20х30 мм.

Эта пластина располагается между исполнительным элементом и возможным дополнительным магнитом и может быть выполнена из магнитного материала.

Для максимальной надежности системы возможно применение двух, рассмотренных выше способов, одновременно, тем более, что они не требуют особых затрат.

Для защиты отдельно стоящих предметов, а также металлических дверей, чаще всего применяют извещатель охранный магнитоконтактный модели ИО 102 2 кнопочный.

На российском рынке, кроме продукции отечественных производителей широко представлены и модели под маркой C&KSystems. Они достаточно просто устанавливаются и могут применяться для защиты оконных проемов.

Принцип работы таких извещателей точечных охранных магнитоконтактных основан на срабатывании контактов при удалении постоянного магнита.

На практике он располагается на подвижной, а геркон – на неподвижной части конструкции.Компания выпускает два типа моделей:

Со стандартным рабочим зазором – 2 см
С расширенным – 3 см

Главными достоинствами извещателя охранного магнитоконтактного этой фирмы являются – низкая цена в сочетании с высокой технологичностью, а также возможность увеличения рабочего зазора до 50%.

Кроме того, модели с широким зазором обладают высокой помехоустойчивостью и простотой установки.

Среди продукции отечественных производителей особого внимания заслуживает извещатель магнитоконтактный адресный С2000-СМК Эстет. Он предназначен для установки на металлических конструкциях и имеет подковообразный магнит.

Особенностями извещателя являются:

Устойчивость к воздействию помех
Небольшие размеры
Малый потребляемый ток

А также к достоинствам можно отнести, тот аспект, что адрес извещателя хранится в энергонезависимой памяти.

Правильный выбор – надежная охрана

Что такое извещатель магнитоконтактный ИО 102 26? Нужен ли он и как его выбрать? Эти вопросы возникают у клиентов, которые недостаточно знакомы с работой охранной сигнализации. Магнитоконтактный датчик – устройство, предназначенное для фиксирования попытки несанкционированного проникновения в помещение. Устанавливается он в жилых и промышленных помещениях и является гарантом безопасности находящихся в них людей, а также сохранности их имущества.

Разнообразие моделей, среди которых есть магнитоконтактный извещатель марки ИО 102 20 значительно затрудняет процесс выбора – ведь цена у них существенно отличается. Есть среди них отечественные и зарубежные образцы.

Какой из них выбрать, зависит от многих причин. Например, накладные или врезные извещатели охранные адресные под маркой Bosch могут устанавливаться на гаражные ворота и телефонный шкаф.

Их работа основана на блокировке магнитопроводящих элементов зданий и сооружений. Причем конструктивное разнообразие предполагает, как открытую, так и скрытую установку.

Если рассматривать достоинства продукции компании, то ее извещатель магнитоконтактный адресный устойчив к различным помехам и имеет надежную защиту от ложных срабатываний.

Он обладает высокой степенью защиты и устойчив к агрессивному воздействию окружающей среды. Так что их применение сможет сделать из вашего жилья настоящую крепость для злоумышленников и стать надежной защитой для жильцов.

важнейший элемент защиты от угона.

Как я уже писал, самая лучшая защита от угона – это нестандартные решения, индивидуальные устройства умельцев – секретки. Широкие возможности для изготовления секреток предоставляет геркон. Если вы хотите, чтобы ваш автомобиль был надёжно защищён от угона, то вам непременно нужно познакомится с герконами. Само слово “гер кон” обозначает герметичный контакт. Причём этот герметичный контакт управляется магнитным полем. Внешний вид некоторых герконов показан на фото слева.

Итак, геркон это стеклянная трубка в которую с двух сторон вмонтированы электропроводящие стальные (пермаллоевые) контакты (позолоченные или с иным покрытием) в месте замыкания. В исходном состоянии между контактами есть зазор. Под действием магнитного поля определённой величины контакты соприкасаются. Стеклянная трубка герметичная и обычно заполнена инертным газом. Геркон может работать при температуре окружающей среды от -40 до + 120 градусов Цельсия. Некоторые до +300 градусов. Его очень удобно использовать в автомобиле. Геркон не боится тряски, повышенной влажности, имеет большой срок службы. Для нас представляют интерес небольшие герконы длиной 9-20 мм. Их удобно спрятать в автомобиле.

А теперь самое интересное, как применить геркон в качестве противоугонки. Малогабаритные герконы свободно пропускают ток до 5оо ма.. Они непосредственно могут использоваться для блокировки зажигания с датчиком Холла или индукционным датчиком, а также для разрыва цепи обмотки автомобильного реле (контакты 85 и 86). Итак, покупаете геркон длиной 9-20 мм., чёрную термоусадочную трубку под этот геркон и пару метров чёрного провода сечением о,35 мм. кв.. Ищите блок в автомобиле где располагаются реле. Находите реле стартёра, топливного насоса или реле зажигания. Если не знаете где какое, то заводите двигатель и по очереди вынимаете по одному реле и ставите на место, до тех пор пока не найдёте реле, которое глушит мотор.

Припаиваете к геркону два провода, надеваете на геркон термоусадочную трубку такой длины, чтобы были с запасом закрыты места пайки. Направляете на термоусадочную трубку горячий воздух из фена до полной усадки трубки. Геркон крепите под приборную панель, под сидением, под обивкой салона таким образом, чтобы на расстоянии 1-2 см от него можно было на липучке крепить магнит на время езды. Провод с герконом можно закрепить стяжкой, изолентой, скотчем, герметиком и т.п. на ваш выбор.

Далее нужно провода от геркона обёрнутые изолентой скрытно протянуть к реле и подсоединить их в разрыв нулевого провода, который идёт к обмотке реле. Старайтесь прокладывать провода в уже имеющихся жгутах, нельзя их подвязывать к тормозным трубкам, трубкам кондиционера и т.п.. Если провода протаскиваются из салона в подкапотное пространство, то они обязательно должны проходить через резиновый сальник. Подходящий магнит можно купить в канцтоварах (служит для крепления бумаги к металлической доске) или в игрушках (магнитные дротики, удочки и прочее). Проявите смекалку и сообразительность.

Магнит может быть вклеен внутрь авторучки. Чтобы завести машину нужно будет поставить ручку в держатель, а выходя из авто переложить её в ящичек двери, или забрать с собой. Магнит может быть приклеен к зажигалке, мобильнику, к ароматизатору, к противосолнечному козырьку. Главное, что автомобиль не завести пока магнит не будет расположен рядом с герконом. Причём внешне ничего не видно – магнит в какой-то безделушке. Вариантов возможны десятки. Но для того, чтобы уехать нужно эту безделушку расположить нужным образом. Недостаток такой секретки в том, что можно забыть её включить, то есть забыть убрать магнит.

Сейчас я расскажу как подключить реле, чтобы оно при кратковременном поднесении магнита блокировалось и магнит можно было спрятать, а при глушении двигателя блокировка включалась бы автоматически. Но секретка стоит того, чтобы её сделать. Вот слева схема такой секретки (чтобы схема хорошо читалась, щёлкните по ней мышкой). Диод можно использовать практически любой маломощный. Можно обойтись и без диода. Диод убираем, но потребуется ещё один маленький геркон.

Его подключаем параллельно геркону показанному на схеме, но располагаться он должен внутри автомобильного реле таким образом, чтобы при срабатывании реле магнитное поле его катушки приводило к замыканию контактов этого второго геркона. Если вам не понятно как сделать эту секретку, то, очевидно, это работа не для вас, ищите электрика, который справится с этой работой. Секреток, естественно, может быть и несколько. Одна из них , например, включается в багажнике… Удачи вам. Можете в комментариях задавать вопросы.

Об авторе

Бесконтактные переключатели Принцип работы

Бесконтактный датчик — это датчик, определяющий приближение (близость) некоторого объекта. По определению, эти переключатели являются бесконтактными датчиками, использующими магнитные, электрические или оптические средства для определения близости объектов.

Бесконтактный переключатель будет находиться в «нормальном» состоянии, когда он находится на расстоянии от любого обнаруживаемого объекта.

Будучи бесконтактными по своей природе, бесконтактные переключатели часто используются вместо концевых выключателей прямого контакта с той же целью определения положения детали машины, с тем преимуществом, что они никогда не изнашиваются со временем из-за повторяющегося физического контакта.

Большинство бесконтактных переключателей имеют активную конструкцию. То есть они включают в себя электронную схему с питанием, которая определяет близость объекта. Индуктивные датчики приближения обнаруживают присутствие металлических предметов с помощью высокочастотного магнитного поля. Емкостные датчики приближения обнаруживают присутствие неметаллических объектов с помощью высокочастотного электрического поля. Оптические бесконтактные переключатели обнаруживают прерывание светового луча объектом. Ультразвуковые бесконтактные переключатели определяют присутствие плотной материи по отражению звуковых волн.

Обозначение бесконтактного переключателя

Обозначение на принципиальной схеме для бесконтактного переключателя с механическими контактами такое же, как и для механического концевого выключателя, за исключением того, что символ переключателя заключен в ромбовидную форму, указывающую на включенное (активное) устройство:

Однако многие датчики приближения не имеют выходов «сухой контакт». Вместо этого их выходные элементы представляют собой транзисторы, настроенные либо на источник тока, либо на сток. Термины «источник» и «опускание» лучше всего понять, визуализируя электрический ток в направлении обычного потока, а не потока электронов.

На следующих схематических диаграммах сравниваются два режима работы переключателя. Красные стрелки показывают направление тока (условное обозначение потока). В обоих примерах нагрузка, управляемая каждым датчиком приближения, представляет собой светодиод (LED):

Принцип работы:

Бесконтактный переключатель

состоит из схемы датчика и схемы управления. Цепь датчика используется для обнаружения любых находящихся поблизости объектов. Схема датчика отправляет выходной сигнал высокого уровня на схему транзисторного драйвера, когда какой-либо объект обнаруживается рядом со схемой датчика.Схема драйвера на основе транзистора может использовать транзисторы NPN или PNP, и это зависит от используемого приложения.

Когда сигнал получен от цепи датчика, транзистор будет включен, а выход будет включен. Когда объект отодвигается от цепи датчика, выход датчика выключен, поэтому транзистор выключен, а выход выключен.

Примечание: Схема датчика может содержать LC-резонансный генератор или схему на основе взаимной индукции. Резонансный генератор LC непрерывно генерирует заданные резонансные колебания.всякий раз, когда рядом с датчиками находится какой-либо металлический объект, колебания могут варьироваться, и это зависит от свойств объекта. Это изменение колебаний будет обнаружено и выдаст на выходе либо высокий, либо низкий уровень, но ничего, кроме обнаруженного объекта, или нет.

Бесконтактный переключатель NPN Тип

Примечание: Красная точка в анимации обозначает поток текущего пути.

Бесконтактный переключатель PNP Тип

Обычное цветовое обозначение электронных бесконтактных переключателей — коричневый для источника питания + V, синий для заземления (- полюс источника питания) и черный для коммутируемого выходного сигнала. Это соглашение характерно как для бесконтактных переключателей, так и для источников питания.

Электронный переключатель, предназначенный для отвода тока через сигнальный провод, также называется переключателем NPN из-за типа транзистора, используемого на его выходе. И наоборот, электронный переключатель, предназначенный для подачи тока через сигнальный провод, может называться переключателем PNP.

Ключом к пониманию этих меток является понимание того, что вывод эмиттера выходного транзистора всегда подключен к шине источника питания.Для понижающего переключателя это означает, что эмиттер должен подключаться к отрицательной шине, что требует наличия NPN-транзистора для переключения. Для переключателя источника это означает, что эмиттер должен подключаться к положительной шине, и в этом случае будет достаточно только транзистора PNP.

Геркон: принцип действия и устройство

Коммутационные аппараты или контакты широко используются в различных электротехнических или радиотехнических устройствах. Для улучшения эксплуатационных свойств оборудования, увеличения срока службы и повышения надежности соединений используются специальные герметичные магнитоуправляемые контакты, которые называются герконовыми переключателями.

Устройства состоят из сердечника из магнитомягкого материала, к которому контакты подключаются через изолирующие прокладки. Когда через катушку протекает ток, в сердечнике появляется магнитное поле, которое воздействует на контакты и заставляет их замыкаться. После прекращения подачи электрического тока через катушку контакты размыкаются.

Несмотря на использование различных устройств, на сегодняшний день герконовое реле во многих случаях остается вне конкуренции благодаря простоте использования, свойствам сухого контакта, гальванической развязке от аккумуляторов.Он до сих пор используется во множестве устройств и схем.

Геркон просто незаменим, если необходимо обеспечить долговечность и высокую надежность коммутационных элементов.

Герконы входят в состав различных датчиков, позиционных переключателей и электромагнитных реле.

По функциональным особенностям геркон делится на включение, включение и выключение. По конструктивно-технологическим параметрам устройства делятся на две категории: ртутные и сухие.Последняя разновидность практически ничем не отличается от обычных контактов. В стеклянном герметичном корпусе ртутные элементы имеют каплю ртути. Это необходимо для смачивания контактов при эксплуатации, что позволяет улучшить качество связи за счет уменьшения переходного соединения, а также помогает избавиться от дребезжания контактов.

Геркон создает вибрацию или дребезг при замыкании или размыкании контактов. Это приводит к переключению нескольких сигналов от однократного срабатывания и значительному увеличению времени отклика.При работе таких устройств в цифровых микросхемах принимаются меры по подавлению побочных эффектов с помощью триггеров или RC-цепочек.

В современных платах микроконтроллеров дребезг, который создает геркон и другие контакты, подавляется программными методами. Однако это обычно снижает скорость системы.

Любые герконы по своей конструкции представлены в стеклянной бутылке, в центре которой находятся контакты. Эти элементы выполнены в виде магнитопроводов, которые приварены к концам в воздушный шар.Наружные концы сердечника необходимы для подключения устройства к внешней электрической цепи.

Наиболее распространенные датчики, контактная группа которых срабатывает на КЗ. В таких устройствах каждый контакт выполнен из эластичного ферромагнитного провода, сплющенного до прямоугольной формы. Для уменьшения переходного сопротивления и повышения коррозионной стойкости контактные поверхности покрывают золотом, родием, палладием или серебром и их сплавами.

p >>

5 ключевых принципов невербального общения

Исследования показывают, что невербальные элементы в общении имеют большое влияние на интерпретацию передаваемой информации.Поскольку групповая динамика всегда меняется, а все люди разные, важно повышать осведомленность о невербальных сигналах. Сосредоточьтесь на улучшении своей способности распознавать невербальные сигналы, и вы увидите результаты по мере укрепления отношений — личных и профессиональных.

Когда вы начнете оттачивать свои навыки улавливания невербальных сигналов, важно помнить о пяти ключевых принципах.

Культура, возраст, пол и географическое положение имеют решающее значение. В разных регионах жесты могут означать очень разные вещи. Культурные и семейные нормы также влияют на то, как мы реагируем на невербальные сигналы.
Разместите вещи в контексте. Если кто-то скрестил руки, это может означать, что ему холодно. Прежде чем делать поспешные выводы, поместите разговор и человека в контекст темы, времени и других внешних факторов.
Ищите комбинацию сигналов. Нашему телу очень трудно лгать.Люди способны скрывать свои истинные намерения, но реальный смысл часто просачивается через несколько каналов.
Несоответствие может означать многое. Когда слова и невербальные сигналы не совпадают, срабатывают наши естественные инстинкты. Психологический дискомфорт может указывать на то, что вы принимаете неправду, но это неприятное чувство может означать и другие вещи. Отработка способности лучше настраиваться на невербальные сигналы может повысить способность лучше настраиваться на собственные инстинкты.
Доверяйте своей интуиции. Интуиция — это бессознательная обработка информации (например, тонких невербальных сигналов), проявляющаяся в виде физических ощущений. Подлинность является ключевым моментом, поскольку люди легко улавливают неаутентичное и неискреннее общение. Чем больше человек осознает сказанное и невысказанное, тем сильнее усиливаются его собственные инстинкты.

Семь зон невербальных сигналов

Чтобы овладеть искусством невербальной коммуникации, нужно знать, где искать и значение сигналов.В теле есть семь областей (зон), которые открывают путь к невысказанному смыслу разговора. Совершенствование ваших общих коммуникативных навыков начинается с учета сигналов, отправляемых из каждой зоны индивидуально, а также вместе.

Лицо

Лицо часто подает наиболее очевидные и сильные сигналы. Он чрезвычайно выразителен, способен выразить бесчисленное количество эмоций, не говоря ни слова. В отличие от других зон, на которые сильно влияют культурные нормы, выражения лица являются наиболее универсальными.В частности, выражения лица счастья, печали, гнева, удивления, страха и отвращения одинаковы во всех культурах.

Глаза

Глаза могут указывать на мыслительные процессы или когнитивные функции. Важно не придавать слишком много значения отсутствию зрительного контакта, поскольку многие люди часто отводят взгляд, когда думают. Глаза также могут выполнять функцию наблюдения. От межличностных ситуаций до публичных выступлений мы можем отслеживать эффективность нашего общения, глядя на других и отслеживая их отзывы.

Руки и жесты

Движения рук и жесты — это индикаторы, наиболее подверженные влиянию культурных или географических норм. При работе с международной командой или клиентом жесты рук могут иметь совершенно другое значение. Например, в Техасе, подняв указательный и мизинец пальцами, чтобы образовать рога, звучит боевой клич «Прицепи рога» Техасского университета, но тот же жест в Испании, Греции и Италии считается оскорбительным. При этом движения рук и жесты отправляют огромное количество информации.

Осанка

Чаще всего поза человека передает его общее отношение, уверенность и физическое благополучие. Подумайте, как на ваше восприятие людей влияет то, как они сидят, ходят, встают, держат голову или входят в комнату. То, как человек движется, передает миру огромное количество информации.

Положение головы

Положение вашей головы рассказывает историю и отражает намерение или позицию. Опускание головы — это подчиненное или небезопасное движение.Это движение часто сопровождается более закрытой или слабой позой. Когда голова движется из опущенного положения в прямое или даже слегка приподнятое, это признак внезапного интереса. Это движение возвращает слушателя к разговору.

Рядом

Близость — это все о позиционировании человека и его пространстве по отношению к другим. На то, насколько близко мы сидим или стоим рядом с кем-то, влияют различные факторы. Расстояние обычно определяется социальными и культурными нормами и уникальными моделями взаимодействующих.Характер темы обсуждения также может влиять на расстояние.

Ступни и ноги

Положение ступней и ног — часто самые верные индикаторы истинного значения. Ступни и ноги служат сигналом поворота, указывая, куда человек хотел бы пойти, если бы у него был выбор.

Направление стопы указывает на готовность или желание двигаться. Когда два или более человека разговаривают, следите за тем, куда указывают ступни.Если ступни расположены внутрь круга, человек занят. Однако, если одна нога указывает наружу — точно так же, как если бы вы сделали шаг в сторону, — эта позиция говорит: «Я готов двигаться дальше».
