Что такое тепловизионная приставка для смартфона и как она работает

Тепловизионная приставка для смартфона — это компактное устройство, которое подключается к мобильному телефону и позволяет получать тепловые изображения объектов. Принцип работы такой приставки основан на регистрации инфракрасного излучения, испускаемого предметами с разной температурой.

Основные компоненты тепловизионной приставки:

  • Инфракрасный сенсор (болометрическая матрица)
  • Оптическая система (объектив)
  • Электронный блок обработки сигнала
  • Интерфейс для подключения к смартфону (USB, Lightning)

Инфракрасное излучение фокусируется оптической системой на матрице сенсора. Сигнал с матрицы обрабатывается электронным блоком и передается на смартфон, где с помощью специального приложения формируется тепловое изображение.


Топ-5 лучших тепловизионных приставок для смартфонов

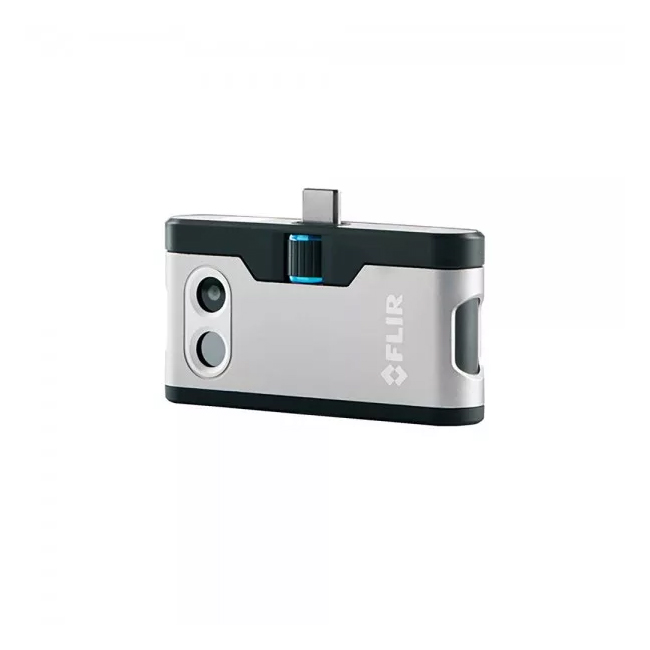

1. FLIR ONE Pro

Одна из самых популярных и функциональных моделей на рынке. Основные характеристики:

  • Разрешение теплового сенсора: 160×120 пикселей
  • Температурный диапазон: -20°C до +400°C
  • Частота кадров: 8,7 Гц
  • Термочувствительность: <0,07°C
  • Совместимость: iOS и Android

FLIR ONE Pro отличается высокой точностью измерений и наличием функции MSX, которая накладывает контуры видимого изображения на тепловое для большей детализации.

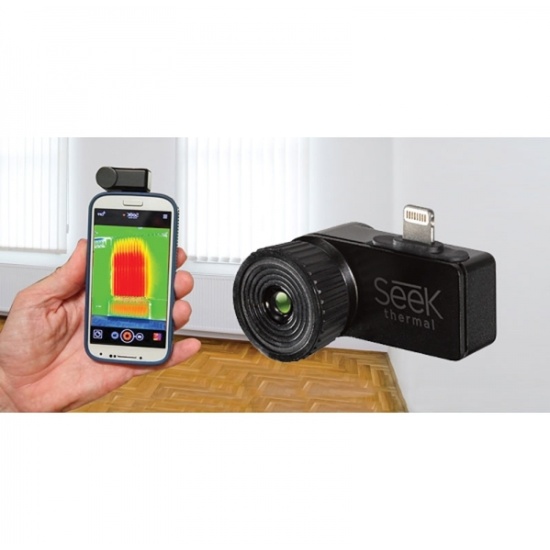

2. Seek Thermal CompactXR

Компактная модель с хорошим соотношением цена/качество:

  • Разрешение: 206×156 пикселей
  • Температурный диапазон: -40°C до +330°C
  • Частота обновления: 9 Гц
  • Фокусное расстояние: регулируемое
  • Совместимость: Android

Отличается наличием регулируемого фокуса, что позволяет получать четкие изображения на разных дистанциях.

Основные сферы применения тепловизоров для смартфонов

Портативные тепловизионные приставки нашли широкое применение во многих областях:

Строительство и энергоаудит

Тепловизоры помогают выявлять:


  • Утечки тепла в зданиях
  • Места проникновения влаги
  • Дефекты теплоизоляции
  • Проблемы с системами отопления

Это позволяет оперативно обнаруживать проблемные зоны и повышать энергоэффективность сооружений.

Электротехника и электроника

С помощью тепловизора можно диагностировать:

  • Перегрев электрических компонентов
  • Проблемы с контактами и соединениями
  • Неисправности в электрощитах
  • Аномальный нагрев проводки

Это помогает предотвратить аварийные ситуации и продлить срок службы оборудования.

На что обратить внимание при выборе тепловизора для смартфона

При выборе тепловизионной приставки следует учитывать следующие ключевые параметры:

Разрешение сенсора

Определяет детализацию получаемого изображения. Чем выше разрешение, тем более мелкие детали можно различить. Минимальное рекомендуемое разрешение — 80×60 пикселей, оптимальное — 160×120 и выше.

Температурный диапазон

Показывает, в каком диапазоне температур устройство способно проводить измерения. Для большинства бытовых задач достаточно диапазона от -20°C до +150°C.


Термочувствительность

Характеризует способность тепловизора различать минимальную разницу температур. Чем ниже значение, тем точнее измерения. Хорошим показателем считается чувствительность менее 0,1°C.

Преимущества и недостатки тепловизионных приставок для смартфонов

Тепловизионные приставки для смартфонов имеют ряд достоинств и ограничений по сравнению с профессиональными тепловизорами:

Преимущества:

  • Компактность и портативность
  • Относительно невысокая стоимость
  • Простота использования
  • Возможность сохранения и отправки изображений

Недостатки:

  • Меньшая точность измерений
  • Ограниченный функционал
  • Зависимость от заряда смартфона
  • Несовместимость с некоторыми моделями телефонов

Несмотря на ограничения, тепловизионные приставки отлично подходят для решения большинства бытовых и полупрофессиональных задач.

Как правильно использовать тепловизор для смартфона

Для получения качественных результатов при работе с тепловизионной приставкой следует придерживаться нескольких правил:


  1. Очистите объектив перед использованием
  2. Дождитесь стабилизации показаний после включения
  3. Учитывайте коэффициент излучения материалов
  4. По возможности проводите съемку перпендикулярно поверхности
  5. Избегайте съемки на ярком солнце и при сильном ветре

Соблюдение этих рекомендаций поможет повысить точность измерений и качество получаемых тепловых изображений.


Тепловизоры для смартфонов, обзоры и отзывы покупателей с характеристиками и ценами

Тепловизор для смартфона – небольшой прибор-термопреобразователь, который при подсоединении к мобильному устройству отображает на его экране инфракрасное излучение объектов.

Кроме профессионального интереса, такие приборы могут пригодиться и в бытовых условиях, их использование может:
• помочь обнаружить наличие влаги в строительных конструкциях;
• определять участки теплопотерь в зданиях;
• выявлять перегрев электропроводки и разных деталей;
• обнаружить место прохождения труб теплого пола;
• выявлять области движения воздуха в помещении – сквозняки.

Первое, на что нужно обращать внимание при выборе тепловизора для смартфона – это совместимость с определенной моделью устройства.

Важными являются также и другие параметры:
• разрешающая способность – количество пикселей, которые отображает тепловизор;
• температурная чувствительность – минимальная разница температур, которые определяются устройством;
• диапазон измерения температур – минимальное и максимальное значение, определяемое тепловизором;
• частота обновления кадров – количество смен картинок за секунду.

  • Другие магазины
  • FLIR.COM
  • Товары проф. использования
  • Измерительный инструмент

FLIR ONE PRO 3rd Gen USB-C: Тепловизионная приставка для телефона

    Перед фотографиями с тепловизора здесь будет много текста о выборе железяки, выкупе в США, украинской таможне, калькуляции финансов, пайке USB-C и программном обеспечении. Я постарался максимально полно затронуть весь процесс, чтобы каждый читатель вынес для себя что-нибудь полезное.

    читать дальше

    Планирую купить +31 Добавить в избранное Обзор понравился

    +69 +95

    • FLIR,
    • FLIR ONE PRO,
    • Аксессуары для мобильных телефонов,
    • тепловизор для смартфона
    • Другие магазины
    • AMAZON. CO.JP
    • Инструменты
    • Комплектующие и аксессуары
    • Пункт №18

    Seek Thermal CompactXR: тепловизионная приставка для смартфона

      Всем привет!

      Небольшой обзор такого необычного и редкого гаджета, как тепловизор, вернее тепловизионная приставка с интерфейсом MicroUSB OTG для подключения к смартфону с Android.

      Покупал с Амазона из Японии (почему именно так — расскажу дальше).

      читать дальше

      Планирую купить +127 Добавить в избранное Обзор понравился

      +115 +213

      • Seek Thermal,
      • Seek Thermal CompactXR,
      • Аксессуары для мобильных телефонов,
      • тепловизор для смартфона
      • Магазины США
      • AMAZON. COM
      • Товары проф. использования

      Seek Thermal Compact тепловизионная приставка за 200$

        Тепловизор — довольно интересный прибор для визуального наблюдения и фиксации распределения температуры различных объектов.
        Давно приценивался к таким приборам для быстрой температурной оценки радиоэлектронных устройств и прочих объектов, но цена явно превышала мой бюджет, пока не появились сравнительно недорогие тепловизионный приставки к обычным телефонам. Такие приставки состоят из матрицы, причем обычно неплохой, линзы и несложной электроники, передающей информацию с матрицы по USB интерфейсу. Обработкой изображения занимается приложение на телефоне.

        читать дальше

        Планирую купить +72 Добавить в избранное Обзор понравился

        +103 +172

        • тепловизор для смартфона
        • Магазины США
        • THERMAL. COM
        • Товары проф. использования
        • Комплектующие и аксессуары

        Тепловизор для смартфона Seek Thermal. Теплый обзор в холодное время.

          Все началось с желания купить обыкновенный тепловизор, но цены на эти игрушки даже в заокеанских магазинах, не копеечные, а учитывая рост курса, желание покупать вообще практически отпало. Поиск более дешевых решений вывел на портативные тепловизоры для смартфонов, про один из них и будет этот обзор.

          читать дальше

          Планирую купить +264 Добавить в избранное Обзор понравился

          +153 +348

          • Seek,
          • Seek Thermal,
          • Аксессуары для мобильных телефонов,
          • тепловизор для смартфона

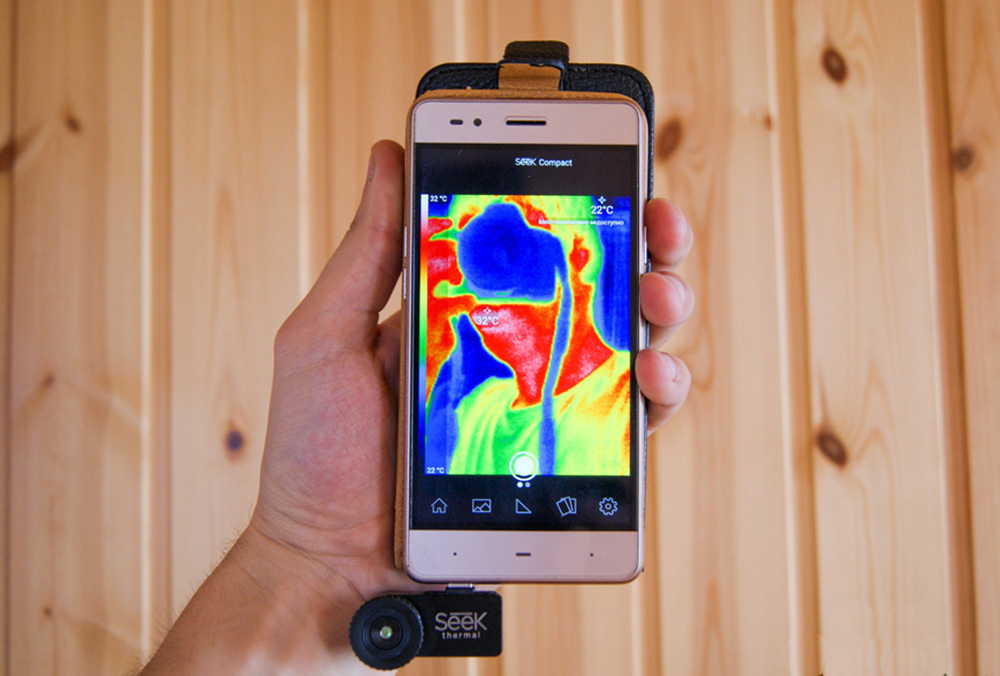

          Инфракрасная камера-приставка для смартфона — Seek Thermal и общее впечатление о покупке тепловизора

          Всем привет!

          Небольшой обзор такого необычного и редкого гаджета, как тепловизор, вернее тепловизионная приставка с интерфейсом MicroUSB OTG для подключения к смартфону с Android.

          Покупал с Амазона из Японии (почему именно так — расскажу дальше).


          Приветствую всех посетителей сайта Mysku!

          Делюсь впечатлениями о покупке интересного девайса.

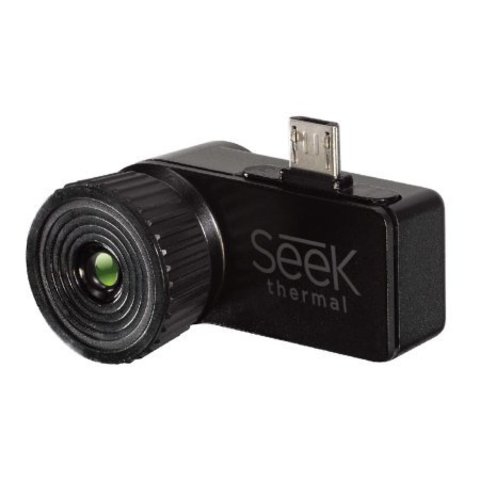

          Это Seek Thermal CompactXR- тепловизионная приставка для смартфона. От простой версии Compact отличается регулируемым, а не фиксированным фокусом и, соответственно, более узким углом зрения (FOV всего 20° против 36°).
          Официальный сайт Seek Thermal.
          Лот на Амазоне. Есть два варианта: под Android и под iPhone.

          Выбирал данную камеру давно, основная проблема была с доставкой, так как тепловизионные камеры попадают под прямой запрет на экспорт из США. Из опрошенных мною посредников-форвардеров никто не захотел связываться с подобным товаром (я прямо писал про Seek Thermal и что это против из правил). Некоторые просили дополнительные объяснения в декларации, для таможни (что товар для личного потребления, что он не двойного назначения и т.п.). Только один посредник сразу согласился привезти тепловизор. Из Японии. В декларации указали просто «Camera». информация о посреднике в конце обзора.

          Для чего нужен тепловизор.
          Это крайне узкоспециальное решение, которое подойдет профессионалам и любителям для контроля и исследования температуры поверхностей различных объектов.
          Для примера:
          1) обнаружение опасного нагрева, в том числе скрытого. Это электропроводка, монтаж, электрические шкафы и оборудование и т.п.

          2) обнаружение утечек тепла зданий/теплоизоляции/системы обогрева или охлаждения

          3) для бесконтактного контроля температуры объектов.
          4) производитель дает дополнительное применение:
          для охотников:
          -Обнаруживает добычу на расстоянии 550 метров
          -Распознает зверя или предмет до 125 метров
          -Отлично распознает в темноте
          для сантехников:
          -Позволяет заглянуть внутрь труб, чтобы узнать температуру воды
          -Обнаружить протечку или засор, экономя ценное время и деньги
          -Можете найти трубы скрытые в стенах или в земле
          -Вы всегда сможете обнаружить источник утечки, даже если он скрыт от ваших глаз
          -Не придётся разбирать и тестировать всю систему водоснабжения, чтобы найти участок засора

          Ну и так далее. Если кто пользовался или видел подобное оборудование в действии — поймет.
          Seek Thermal CompactXR — один из лучших и недорогих тепловизоров. Есть оборудование получше, но значительно дороже.

          Характеристики:
          Бренд: Seek Thermal
          Модель: CompactXR
          Разрешение: 206х156
          Частота обновления: 9 Гц
          Дальность: до 550 метров
          Фокус: регулируемый
          Угол обзора: 20°
          Температурный диапазон: от -40° до 330° C
          Масса: 15 гр
          Интерфейс: MicroUSB/Lightning (на выбор)

          Приложение нужно сказать из Маркета/плейя. Так и называется — Seek Thermal. Бесплатное.

          Приложение для тепловизора Seek Thermal XR работает в 4 тепловых режимах, способных удовлетворить любые потребности в термовизуализации:
          Нормальный — Обычные тепловые изображения могут быть просмотрены и записаны (это режим по умолчанию).
          Локальный — Средняя температура будет варьировать в районе центральной точки.
          Высокий/низкий — Индикаторы будут работать на самых высоких и низких температурах, а также с текущими температурными показателями.
          Пороговый — устанавливается выбранная температура и остальные показатели. Достаточно задействовать кнопки индикатора режима и изменения температуры.
          Помимо терморежимов можно выбрать цветовую палитру для отображения изображений на дисплее.

          Теперь про посылку.

          В декларации по договоренности с посредником написано просто «Camera»

          Презент от посредника.

          Упаковано более чем неплохо

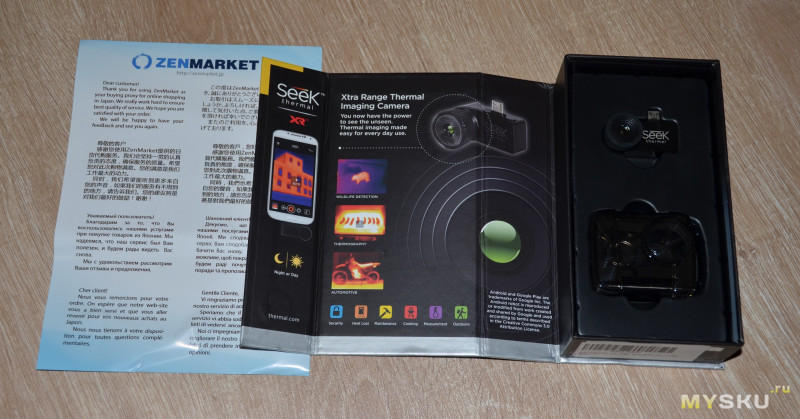

          Собственно говоря, вот вся коробка с камерой внутри

          В комплектации минимум всего


          Есть прозрачный кейс (с колечком под брелок) и сама камера.

          Дополнительные фотографии упаковки и комплекта

          Масса коробки всего 230г
          Масса кейса — 43 г

          Масса камеры всего 14…15 г.


          Вместе с кейсом носить не проблема — это «лишних» 60г.

          Кейс удобный, на петлях и с застежкой


          Камера вообще микроскопическая — можно легко потерять.

          С другой стороны — носить ее с собой не составляет неудобства.
          Вид на разъем.

          Фокус регулируется поворотом кольца вокруг объектива

          Размер корпуса около 45х20 мм

          Вид камеры в кейсе

          а вот подобрать смартфон не так просто. Если не использовать гибкий OTG удлинитель, то можно получить смартфон с камерой наизнанку

          Я использовал с смартфоном с Type-C через адаптер. Проблем нет, устанавливать можно любой стороной.



          Проба и первое включение. Программа просит зарегистрироваться. Ну и по умолчанию стоят GPS координаты на фотках.

          Микроволновка после разогрева

          Обратите внимание, что при работе камера издает щелкающие звуки. Это происходит перекалибровка матрицы с использованием электромеханического затвора для адаптации к меняющейся температуре окружающей среды.

          Примеры термограмм, снятые данной камерой

          Проверка эффективности охлаждения сервера

          Утечки тепла панельного здания. Хорошо видно швы между панелями и швы у окон. И видно, что двойной стеклопакет окон удерживает тепло эффективнее, чем простой.


          Офисные компьютеры (мониторы)

          Офисные лампы (освещение)

          Человек (живой)

          Человек после улицы (нос холодный)

          Радиатор отопления

          Паяльник

          Насадка для паяльника — лопатка

          Термос. Заливал кипятком, потом была вылазка на природу. Видно, что термос держит тепло.

          После 4х часов.

          После 6 часов.

          После 8 часов

          Замена радиатора компьютера. До замены температура была 60°-70°

          Двигатель автомобиля после поездки

          Светодиодные лампы в люстре (горячо!). Горят у меня примерно за месяц. Причина — высокая температура у основания плафона (неудачное решение).

          Чип ТВ бокса (якобы в спящем режиме)

          Разогретый ланч-бокс

          Выводы: крайне полезный прибор в быту и на работе. Сейчас появилась возможность приобрести подобный тепловизор в личное пользование, тогда как раньше иметь прибор за несколько сотен тысяч могла себе позволить не каждая организация.
          Пусть это и приставка для смартфона, тем не менее функционал у нее крайне богатый.
          Я уже нашел несколько «косяков» дома (щель замазать, запенить подоконник и заменить плафоны). А также постоянно использую для работы (а теперь и для обзоров).

          Товары я покупал за свои деньги, но посредник предоставил скидку на доставку, поэтому я указываю п.18 и немного расскажу о доставке.
          Пользовался услугами Zenmarket.jp для доставки из Японии.
          Через него покупать удобнее, чем напрямую на Японских аукционах: YAHOO, RAKUTEN, AMAZON и других. Показывает сразу цену, нормальный перевод с японского, описание и опции.

          Есть много вариантов доставки.

          Я использовал EMS (около 7-8 дней, быстрая растаможка, sms оповещения и доставка в руки), можно обычной почтой в два раза дешевле.
          Оплата

          Лоты сначала проверяют, от своего склада отправляют быстро.
          Фото от посредника:

          Для новорегов есть бонус, код CDC1B78F.
          Введя данный код, пользователи смогут получить 350 иен на баланс в подарок.
          В общих чертах — на японских торговых площадках и аукционах имеет смысл брать специфические товары, фото-видеотовары, товары местного производства или местных брендов (Casio, Sony и т.п.).

          У меня все.
          Спасибо за просмотр!

          Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

          Тепловая камера InfiRay для смартфонов, инфракрасная камера для мобильных устройств

          Тепловизионная камера InfiRay для смартфонов, инфракрасная камера для мобильных устройств
          • Домашний
          • Продукция
          • Бытовая тепловизионная камера
          • Тепловизионная камера для смартфона
          Инфракрасная тепловизионная камера

          InfiRay для смартфона может четко отображать инфракрасное тепловое изображение объекта, а также осуществлять быструю передачу цифрового видео. Режим работы тепловизионной камеры для смартфона более гуманный и интеллектуальный, она обладает очень высокой операционной мобильностью и подходит для широкого спектра целей измерения температуры.

          Типы тепловизоров для смартфонов

          Индекс спецификаций

          • P2

            Тепловизор для смартфона

          • T2S T2L

            Тепловизор для смартфона

          • T3S T3Pro

            ИК-камера для телефона Android

          • T2

            Тепловизионная камера мобильного телефона

          • T2 Pro

            Тепловизионный монокуляр InfiRay Xinfrared T2 Pro

          • PX1

            Телефон с термозащитой

          • P2 Pro

            Тепловизор для смартфона

          Нет продуктов

          Могу ли я использовать свой телефон в качестве тепловизионной камеры?

          С тепловизионной камерой для смартфона вы можете превратить свой мобильный телефон в тепловизионную камеру, чтобы улучшить изоляцию и эффективность домашнего отопления и охлаждения, найти утечки газа, «лучше видеть ночью» без света, бесконтактный температурный скрининг, проверять на наличие термитов, находить утечки или диагностировать медицинские проблемы. Пока ваш телефон является смартфоном, мы можем поставить мощное программное обеспечение и превратить ваш телефон в инфракрасную тепловизионную камеру. Телефон с тепловизионной камерой отлично справляется с функциями ночного видения и измерения температуры. InfiRay имеет тепловизионную камеру T2 для смартфона для сверхдальнего ночного видения и тепловизионную камеру P2 для смартфона с самым легким весом в мире.

          Как сделать из телефона тепловизионную камеру?

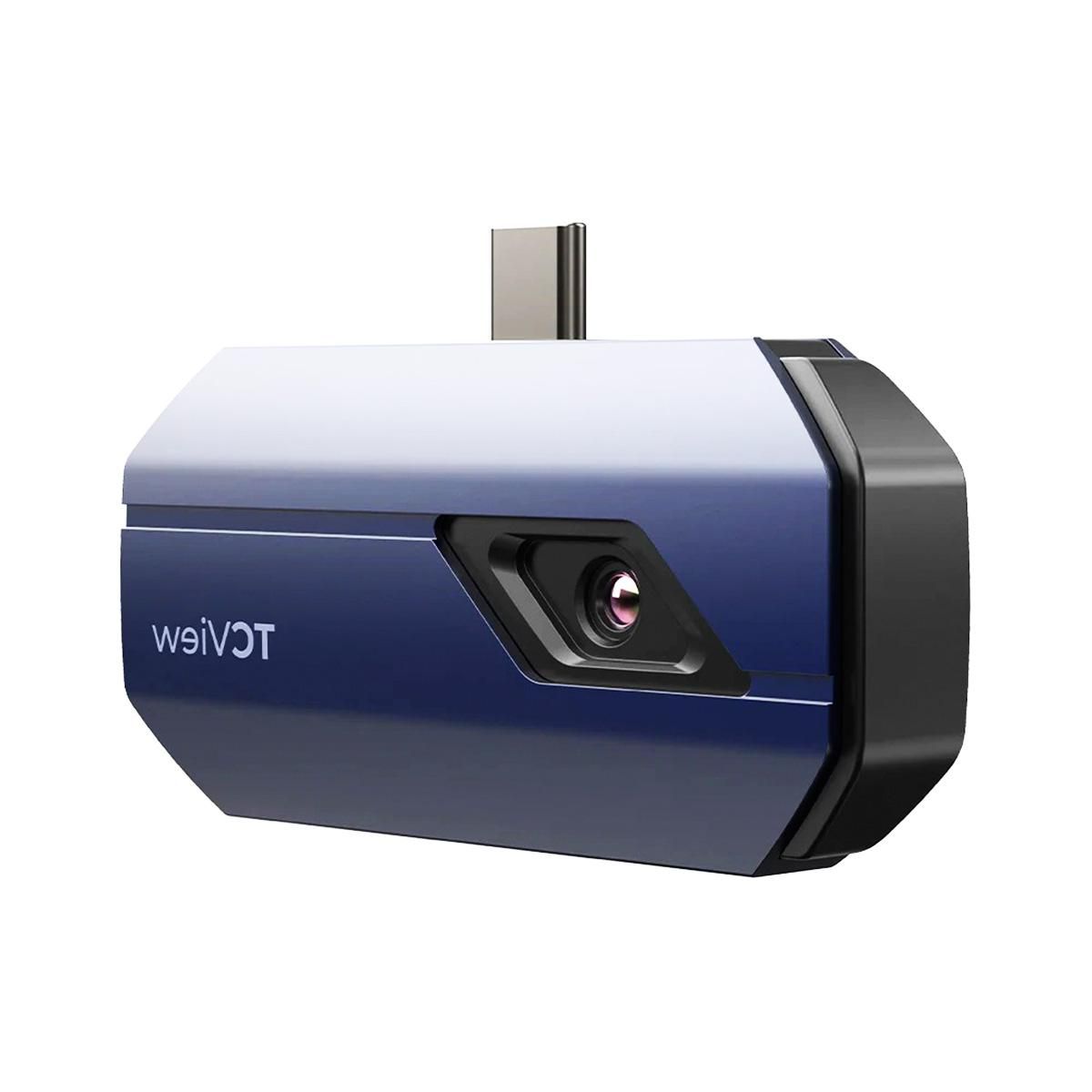

          С помощью тепловизионной камеры InfiRay® для смартфона вы можете превратить свой мобильный телефон в тепловизионную камеру. Загрузите официальное приложение на свой мобильный телефон, а затем подключите тепловизионную камеру к смартфону. После этого у вас появится смартфон с функциями тепловидения и измерения температуры. Подключенное устройство может улавливать инфракрасное излучение и выводить тепловые изображения с данными о температуре в различных цветовых палитрах. А смартфон может показывать качественное изображение на большом экране с яркими цветами. Тепловизионная камера для смартфона — это революционный продукт, позволяющий минимизировать размер тепловизионной камеры и расширить возможности смартфона с помощью тепловизионной технологии.

          МОЖЕТ ЛИ ТЕПЛОИЗОБРАЖЕНИЕ ВИДЕТЬ СКВОЗЬ СТЕНЫ?

          Имеет ли тепловизионная камера функцию прозрачного изображения? Ответ ДА.
          Тепловизионная камера является «глазом ночи» и важным визуальным продолжением человека. Тепловизионные камеры могут видеть в темноте, бликах, смоге и густом дыму, на которые не влияет видимый свет, и имеют очень широкий спектр применения. Например, тепловизионная камера InfiRay® T2 для смартфона имеет функцию ночного видения на сверхдальнем расстоянии 870 м. Это устройство для выживания в дикой природе, которое может «видеть сквозь ночь» и может использоваться для отслеживания, поиска, путешествий, безопасности в кемпинге и т. д.
          Однако тепловизионные камеры не могут обеспечить перспективу сквозь стены, потому что в повседневной жизни стены обычно достаточно толстые, чтобы противостоять инфракрасному излучению с другой стороны стены. Однако, если объект находится внутри стены с достаточной разницей температур, тепловизионная камера легко его обнаружит. Инженеры могут обнаруживать утечки воды и другие проблемы с помощью тепловизионной камеры, не разбирая стену для оценки. Точно так же тепловизионные камеры можно использовать для обнаружения обогрева пола, чтобы быстро определить точку отказа, не повреждая грунт.

          • Решения Подробнее

          • Открытие Подробнее

          СВЯЗАТЬСЯ

          Свяжитесь с InfiRay для получения дополнительной информации о наших тепловизионных продуктах.

          Ваш браузер не поддерживает VBScript!

          404 — IRay Technology Co., Ltd.

          • Домашний
          • 404

          Продукты

          • Инфракрасная камера ночного видения
