Схема переделки шуруповерта на 220 вольт. Как переделать аккумуляторный шуруповерт на питание от сети 220В: пошаговая инструкция

Как правильно переделать аккумуляторный шуруповерт для работы от сети 220В. Какие варианты источников питания можно использовать. Пошаговая инструкция по переделке с фото и видео. На что обратить внимание при модификации инструмента.

Зачем переделывать аккумуляторный шуруповерт на сетевое питание

Переделка аккумуляторного шуруповерта для работы от сети 220В может быть оправдана в следующих случаях:

• Аккумулятор инструмента вышел из строя и не держит заряд
• Новый аккумулятор стоит слишком дорого
• Нужна возможность длительной непрерывной работы без подзарядки
• Требуется увеличить мощность и крутящий момент инструмента

При этом важно понимать, что переделанный шуруповерт теряет мобильность и становится зависим от наличия розетки. Однако во многих случаях преимущества сетевого питания перевешивают этот недостаток.

Варианты источников питания для переделки шуруповерта

Для питания шуруповерта от сети 220В можно использовать несколько вариантов источников питания:

Импульсный блок питания

Преимущества импульсного блока питания:

• Компактные размеры
• Высокий КПД (до 98%)
• Низкий уровень пульсаций выходного напряжения
• Защита от короткого замыкания и перегрузки

Недостатки:

• Более низкая мощность по сравнению с трансформаторными
• Сложность ремонта

Трансформаторный блок питания

Преимущества трансформаторного блока питания:

• Простота конструкции
• Надежность и долговечность
• Легкость ремонта
• Высокая мощность

Недостатки:

• Большие размеры и вес
• Низкий КПД (60-70%)

Блок питания от ноутбука

Использование зарядного устройства от ноутбука — простой способ переделки, не требующий специальных знаний. Подойдут зарядки на 12-19В с током не менее 3-4А.

Блок питания от компьютера

Компьютерные блоки питания имеют подходящие характеристики (12В, 350-400Вт) и часто используются для переделки шуруповертов. Их преимущества:

• Наличие системы охлаждения
• Встроенная защита от перегрузки
• Высокая мощность

Пошаговая инструкция по переделке шуруповерта на сетевое питание

Рассмотрим процесс переделки на примере использования готового блока питания, устанавливаемого в корпус старого аккумулятора:

1. Подберите блок питания с подходящими параметрами (напряжение, ток) и габаритами
2. Разберите старый аккумулятор шуруповерта и извлеките из него элементы питания
3. Просверлите в корпусе аккумулятора отверстие для кабеля питания
4. Установите блок питания в корпус аккумулятора
5. Припаяйте контакты питания к клеммам старого аккумулятора
6. Проверьте тестером наличие напряжения на выходе
7. Соберите корпус и подключите к шуруповерту
8. Проверьте работу инструмента от сети 220В

При выполнении работ соблюдайте правила электробезопасности. Все подключения производите при отключенном питании.

На что обратить внимание при переделке шуруповерта

При модификации аккумуляторного шуруповерта для работы от сети важно учесть следующие моменты:

• Напряжение и ток блока питания должны соответствовать параметрам инструмента
• Мощность блока питания должна быть не меньше мощности шуруповерта
• Необходимо обеспечить надежное крепление и изоляцию всех соединений
• Желательно предусмотреть защиту от перегрузки
• При длительной работе может потребоваться дополнительное охлаждение

Правильно выполненная переделка позволит продлить срок службы шуруповерта и расширит возможности его применения. При этом важно соблюдать меры безопасности и не превышать допустимые нагрузки на инструмент.

Плюсы и минусы переделки аккумуляторного шуруповерта на сетевое питание

Давайте рассмотрим основные преимущества и недостатки модификации шуруповерта для работы от сети 220В:

Преимущества:

• Неограниченное время работы без подзарядки
• Увеличение мощности и крутящего момента
• Экономия на покупке новых аккумуляторов
• Возможность работы при низких температурах
• Снижение общего веса инструмента

Недостатки:

• Утрата мобильности, зависимость от наличия розетки
• Необходимость использования удлинителя при работе
• Риск поражения электрическим током при неправильной эксплуатации
• Возможные проблемы с охлаждением при длительной работе

Взвесив все за и против, вы сможете принять решение о целесообразности переделки вашего шуруповерта на сетевое питание.

Альтернативные способы модернизации аккумуляторного шуруповерта

Если переделка на сетевое питание кажется вам слишком сложной, существуют и другие способы модернизации аккумуляторного шуруповерта:

• Замена никель-кадмиевых аккумуляторов на литий-ионные
• Увеличение емкости аккумуляторной батареи
• Установка более мощного электродвигателя
• Использование внешнего аккумулятора большой емкости

Каждый из этих способов имеет свои особенности и может быть более предпочтительным в зависимости от ваших потребностей и навыков.

Меры безопасности при эксплуатации переделанного шуруповерта

После переделки шуруповерта на питание от сети 220В важно соблюдать следующие меры безопасности:

• Используйте инструмент только в сухих помещениях
• Регулярно проверяйте состояние изоляции кабеля питания
• Не допускайте перегрева инструмента при длительной работе
• Используйте устройство защитного отключения (УЗО)
• При любых неисправностях немедленно отключайте инструмент от сети

Соблюдение этих простых правил поможет обеспечить безопасную и долговечную работу вашего модернизированного шуруповерта.

Как переделать шуруповёрт на сеть 220 вольт

Когда аккумулятор шуруповёрта окончательно пришел в негодность, а заменить акб не представляется возможным, остается наиболее оптимальное и бюджетное решение — переделать его на сеть 220 вольт. Юрий Онищенко рассмотрел, какой нужен блок питания, что подключить и другие моменты с переделкой. Все нужные радиодетали можно приобрести дешево в этом китайском магазине.

Содержание

• Оптимальный вариант для питания шуруповерта на акб от сети
  • Проверка мощности
• Практический пример работы шуруповерта от БП компьютера
• Как переделали шуруповерт на 12 вольт в сетевой
  • Схема на 220 в

Оптимальный вариант для питания шуруповерта на акб от сети

Что имеется для переделки шуруповерта в нашем случае? Блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также БП компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть зарядное устройство для автомобильных аккумуляторов с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Товары для изобретателей Ссылка на магазин.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход — 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем БП ноутбука на пятнадцать вольт, шесть ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Пришла очередь компьютерного блока. Он спокойно выдерживает нагрузку.

Электроника для самоделок вкитайском магазине.

Проверка мощности

Шуруповерт, подключенный к  трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок не составит труда.  Еще более удобный вариант — блок от ноутбука на 6 и более ампер. Желательно найти устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

Практический пример работы шуруповерта от БП компьютера

На работе есть два шуруповерта, они приобретались и при каждодневном использовании аккумуляторы потеряли емкость и их уже бесполезно заряжать,очень быстро садятся. Пытались снять аккумулятор реанимировать, не получилось и пришлось сделать источник питания и в мастерской работать на нем. Итак, проверяем, как покажет себя шуруповерт при работе от сети с компьютерным блок ом питания.

Был взят за основу блок от старого компьютера. Он на 220 вольт. Вывели провод с разъемом, чтобы вставлять в шуруповёрт. Удобство в том, что у устройства есть выключатель и индикатор. Запаса мощности достаточно. Провод на 2,5 метра.

Протестируем в работе. Очень хорошо вкручивает шурупы, просверливает отверстия.

На переделку блока ушло приблизительно 1,5 часа. Тест показал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попробуем просверлить отверстие. Как вы убедились, все работает. Нет никаких перегрузок, дыма и т.п.

Как переделали шуруповерт на 12 вольт в сетевой

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. «Компьютерный блок питания — зарядное устройство.» Журнал этот можно легко скачать в интернете. Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы. Делаем, чтобы снять все защиты с блока и разрешить работу генератора, чтобы блок сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем. И блок питания должен заработать сразу, а 12-вольтовая лампочка — засветиться. Все защиты отключены, разрешена работа генератора. После этого все провода, которые идут в блок, отпаиванием на линии 12 вольт. Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт для запаса мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт. Его нужно отпаять и поставить конденсатор на 25 вольт, так как будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт. Далее к линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку можно считать почти законченной. К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

Мнение.

Валерий Одинец
Год назад
А у меня сдохший профессиональный Hitchi. Пробовал от родной зарядки запитать напрямую — он УМНЫЙ, ГАД, не хочет! Нагрузки должной родной зарядник не видит, и отрубается. Пришлось на выходе в буфер поставить сдохшие родные аккумуляторы. Результат — бесконечно работаю от сети, затем минут 5 на сдохших кумуляторах. Не очень мобильно, зато бесплатно. А Хитачи-Про — зверь, даже с долбежкой.

Схема на 220 в

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

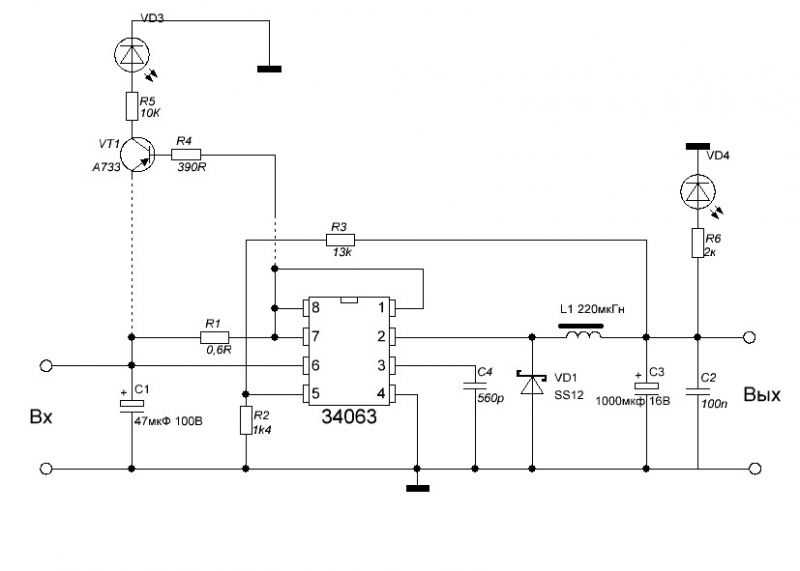

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

Как из аккумуляторного шуруповерта сделать сетевой: tvin270584 — LiveJournal

Аккумулятор шуруповерта опять «приказал долго жить»? Надоело тратить часы на подзарядку? Как жаль, что нельзя просто так взять и подключить полезнейший инструмент к сети. Увы, большинство современных моделей напрочь лишено данной функции. Однако, при должном желании и наличии нужных материалов каждый хозяин может осуществить кустарную конверсию шуруповерта под работу с напряжением в 220 Вольт. В статье мастер сантехник расскажет, как переделать шуруповерт под напряжение в 220 Вольтм.

Действительно ли стоит переделывать

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

• Инструмент получает новую жизнь.
• Больше не нужны батареи, требующие заряда.
• Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Варианты источника питания

Поскольку для работы шуруповерта необходимо напряжение гораздо ниже, чем в централизованной сети, для сетевого инструмента необходим электрический адаптер – блок питания, который будет преобразовывать 220 Вольт переменного в 12, 16 или 18 Вольт постоянного значения.

Существует несколько вариантов источника питания.

Импульсный

Импульсные аппараты – инверторная система. Подобные блоки питания сначала выпрямляют входное напряжение, затем преобразуют его в высокочастотные импульсы, которые подаются либо через трансформатор, либо напрямую. Стабилизации напряжения за счет обратной связи добиваются двумя способами:

• За счет выходной трансформаторной обмотки при наличии источников с гальванической развязкой;
• С помощью обычного резистора.

Опытные мастера отдают предпочтение импульсному блоку питания, поскольку он малогабаритный. Компактность достигается за счет отсутствия силового трансформатора.

Такой источник питания, как правило, имеет достаточно высокий КПД – порядка 98%. Импульсные блоки предусматривают защиту от короткого замыкания, чем обеспечивают безопасность устройства, а также блокировку при отсутствии нагрузки.

Среди явных минусов главным является более низкая мощность по сравнению с трансформаторным вариантом.

Кроме того, действие аппарата ограничено нижним пределом нагрузки, то есть при мощности ниже допустимого уровня блок питания работать не будет. Пользователи также отмечают повышенный уровень сложности ремонта по сравнению с трансформатором.

Трансформаторный

Трансформаторы считаются классическим вариантом блока питания. Линейный источник питания представляет собой симбиоз нескольких компонентов:

• Понижающий трансформатор. Обмотка силового устройства рассчитана на напряжение в сети.
• Выпрямитель, функция которого заключается в преобразовании переменного тока сети в постоянный. Различают два вида выпрямителей: однополупериодный и двухполупериодный. В составе первого 1 диод, во втором – диодный мост из 4-х элементов.

Также схема может включать другие комплектующие:

• Конденсатор большой емкости, необходимый для сглаживания пульсаций, расположенный после диодного моста;
• Стабилизатор, который обуславливает постоянное выходное напряжение, несмотря на любые скачки во внешней сети;
• Защитный блок от коротких замыканий;
• Высокочастотный фильтр для устранения помех.

Популярность трансформаторов обусловлена их надежностью, простотой, возможностью ремонта, отсутствием помех и низкой стоимостью.

Среди недостатков только громоздкость, большой вес и низкий КПД.

При выборе или самостоятельной сборке трансформаторных блоков питания следует учитывать, что выходное напряжение должно быть чуть выше необходимого для работы инструмента. Дело в том, что его часть забирается стабилизатором. Например, для шуруповерта с питанием на 12 Вольт выбирают трансформаторный блок питания со значением напряжения на выходе 12-14 Вольт.

Необходимые материалы и инструменты

В работе по модернизации шуруповерта аккумуляторного типа можно использовать следующий набор инструментов:

• Отвертки различного типа;
• Пассатижи;
• Кусачки;
• Строительный нож;
• Электроизоляционная лента;
• Электрический кабель (лучше многожильный), провод для перемычек;
• Паяльная станция, включающая паяльник, припой и кислоту;
• Корпусная коробка для блока питания, в качестве которой может выступать старый аккумулятор, заводское готовое устройство, самодельный короб.

Монтаж готового блока питания в корпусе старого аккумулятора

Самый простой способ собрать зарядное устройство – использовать корпус от родного аккумулятора, который пришел в негодность. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Последовательность действий:

• Разобрать старый аккумулятор и вынуть из него севшие элементы.
• Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.
• Установить блок питания в корпус аккумулятора.
• Припаять контакты.
• Проверить тестером наличие напряжения на выходе.
• Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.
• Подключить шуруповёрт к электрической сети и проверить его работу.

Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Видео

В сюжете — Как сделать блок питания для шуруповерта

В сюжете — Как установить блок питания в корпус старого аккумулятора шуруповерта

Используя зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме.

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи:

• Взять зарядку от ноутбука. Подойдут зарядные устройства на 12–19В. Важно проверить напряжение и ток зарядного устройства.
• Отрезать разъём и зачистить провода от изоляции.
• Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
• Сделать в корпусе отверстие для провода и собрать конструкцию.

Видео

В сюжете — Как из аккумулятного шуруповерта сделать сетевой, используя блок питания от ноутбука

Подключение к блоку питания от компьютера

Как правило, умельцы используют блоки АТ-типа. Они имеют мощность порядка 350 Ватт и выходное напряжение около 12 Вольт. Этих параметров хватает для нормальной работы шуруповерта. Кроме того, все технические характеристики указаны на корпусе, что значительно упрощает работу по приспосабливанию блока питания к инструменту. Устройство можно либо позаимствовать со старого компьютера, либо купить в компьютерном салоне. Основным преимуществом является наличие тумблера включения, охлаждающего кулера и защитной системы от перегрузок.

Инструкция:

• Блок питания от персонального компьютера можно смело брать в состоянии «бывшего употребления».
• Для этого сначала снимаем батарею шуруповерта, аккуратно разбираем ее, вытаскиваем элемент питания. Во время разборки АКБ очень важно сохранить нетронутыми штатные клеммы и их держатели.
• Далее клеммы нужно очень аккуратно оторвать от аккумуляторов, после чего к ним приваривается заготовленный провод с сечением 4 кв.мм. Когда это будет сделано, вставляем клеммы в держатели. Далее сверлим корпус АКБ так, чтобы при помощи винта М3 можно было закрепить клеммодержатель.
• Следующий шаг – приваривание конденсатора к клеммам.
• Это нужно сделать для того, чтобы блок питания персонального компьютера не уходил в защиту от пускового тока.
• Далее просверливаем корпус батареи под провод. Припаиваем провод и собираем всю конструкцию.
• Затем берем наш блок питания и находим на нем провода с выходом 12 Вольт. Если таковых две линии, то они скручиваются между собой. Найти нужные провода поможет описание на наклейке БП ПК.
• Теперь нужно сделать так, чтобы БП включался без компьютера. Для этого берем любой черный провод и замыкаем его любым зеленым.
• На этом, собственно, все. После подключения шуруповерт будет работать от 220 Вольт.

Видео

В сюжете — Как из аккумулятного шуруповерта сделать сетевой, используя блок питания от компьютера

В сюжете — Тест разных источников питания, для переделки шуруповерта на сетевой

В продолжение темы посмотрите также наш обзор Переделка аккумулятора шуруповёрта на Li-Ion

Источник

https://santekhnik-moskva.blogspot.com/2021/12/Kak-iz-akkumulyatornogo-shurupoverta-sdelat-setevoy.html

Сколько стоит установить розетку 220В?

Сколько стоит установить розетку 220 В по типу?

Фото: gareth / Adobe Stock

Вы должны знать, какой тип розетки требуется вашему устройству, поскольку на рынке есть варианты на 220 В, 240 В и 250 В. Большинству новых приборов требуется розетка на 240 В, а не на 220 В. В зависимости от причины установки, вы также должны убедиться, что вы выбрали розетку правильной формы.

4-контактные розетки

Розетки с четырьмя контактами подходят для самых разных устройств, от сушилки до зарядного устройства для электромобиля. Стоимость 4-контактной розетки на 220 В будет варьироваться от 10 до 20 долларов.

3-контактные розетки

3-контактные розетки также доступны для сушилок и плит, но вы также можете установить их по всему дому, если вам нужна розетка на 220 В для оконного кондиционера. 3-штырьковые розетки на 250 В будут стоить от до 15 долларов .

Блокировка розеток 220 В

Иногда вилка для этих приборов слишком тяжелая, чтобы оставаться в розетке должным образом, поэтому вам необходимо установить розетку 220 В с замком. Эти торговые точки будут стоить в среднем от до долларов США.

Разбивка стоимости установки розетки 220 В

Фото: BASILICOSTUDIO STOCK / Adobe Stock

В отличие от простой замены розетки, которая может занять всего 10 минут, вам может потребоваться полностью переделать проводку в этом месте, чтобы завершить установку розетка 220в.

Рабочая сила

Наем местного электрика для установки розетки на 220 В обойдется вам от от 50 до 150 долларов в час . Если проводка для розетки 220 В уже установлена, вы должны ожидать фиксированную плату за обслуживание в размере от до 150 долларов США , так как это относительно быстрая работа.

Более сложные задания с ограниченным доступом могут занять три часа и более.

Материалы

Если в выбранной вами области нет надлежащей проводки в стенах для поддержки розетки 220 В, вам придется заплатить больше за материалы. Чем дальше от помещения находится электрощит, тем больше проводов вам понадобится.

Чтобы добавить необходимую проводку для розетки 220 В, рассчитывайте заплатить около от 6 до 8 долларов за фут плюс стоимость розеток.

Добавление цепи 240 В к электрическому щиту

Если вам нужна розетка 220/240 В в комнате, где электроприборы не используются (например, в главной спальне), вам потребуется добавить новую цепь в электрический щит. Если это так, вы, вероятно, увидите увеличение $300 до $800 . Такая ситуация возникает редко и часто используется только для оконных кондиционеров.

Сила тока

Сила тока относится к количеству электрического тока, которое розетка может выдержать без перегрева. Для вариантов 220 В и 240 В вы найдете общую силу тока около 20, 30 и 50 ампер .

Если ваша панель выдерживает дополнительную силу тока, вы можете продолжать проект. Но если вам нужно усиление, HomeAdvisor оценивает стоимость обновления вашей электрической панели в от 500 до 4000 долларов , в зависимости от необходимой силы тока.

Стоимость самостоятельной установки розетки на 220 В

Самостоятельная возня с электрическими компонентами — чрезвычайно рискованная задача, и вам не следует выполнять эту работу самостоятельно. Позвоните ближайшему к вам электрику с лицензией , чтобы выполнить правильную проводку и установить 220 В безопасно и эффективно.

Как сэкономить деньги при установке розетки на 220 В

Большинство электротоваров, включая розетки на 220 В, легко доступны в Интернете и на физических площадках. Вы можете сэкономить немного денег, купив розетки заранее, хотя вам всегда следует дважды проверять совместимость с устройством, которое вы планируете подключить к нему.

Как подключить вилку 220 В с 3 проводами (Руководство из 7 шагов)

Многие люди не знают, что существует два типа розеток 220 с 3 контактами, для которых требуется разная проводка. То, как вы планируете использовать розетку, определит, как ее нужно подключить.

Как лицензированный электрик, я прошу, если вы чувствуете себя некомфортно или сталкиваетесь с проблемами во время работы по подключению розетки, пожалуйста, остановитесь и позвоните местному электрику, чтобы он пришел и закончил работу.

Продолжайте читать, чтобы узнать   7 шагов по как подключить 3-проводную розетку 220В!

Что нужно знать о подключении трехконтактной розетки 220 В с тремя проводами

Подключение трехконтактной розетки 220 В может быть довольно простой задачей для домовладельца, если он уважает электричество и понимает, над чем работает .

Перед началом очень важно убедиться в отсутствии питания на проводе. Поражение электрическим током может быть очень опасным, и безопасность должна быть приоритетом! В большинстве юрисдикций также требуются электрические разрешения для новых розеток, за которые взимается небольшая плата.

Чтобы убедиться, что вы устанавливаете розетку безопасно, вам необходимо знать потребляемый ток устройства. Это гарантирует, что у вас есть надлежащая вилка и правильный размер провода, чтобы нести нагрузку оборудования.

Два типа 3-контактных 220-контактных розеток

Еще одна важная вещь, на которую следует обратить внимание, это разница между двумя типами 3-контактных 220-контактных вилок. Для одного стиля потребуется нейтральный провод или белый провод , а также два горячих провода, которые обычно имеют красный и черный . Для другого требуется заземляющий провод , который может быть голой медью или зеленым изолированным вместе с двумя горячими проводами. Их замена может привести к повреждению оборудования.

Очень важно понимать, что вилку, для которой требуется нейтраль, нельзя заменить вилкой, для которой требуется только заземление в качестве третьего провода. Любое устройство, использующее питание 110 В для таких функций, как часы или таймер , должно имеют нейтральный или белый провод. Если оборудованию требуется только питание 220 В, то нейтраль не требуется, а 3-й провод будет заземлением.

Используйте обжим или винт

При подготовке к подключению розетки существует два способа ее подключения. Первый заключается в том, чтобы обернуть провод вокруг винта, а затем затянуть его. Другой — обжать кольцевой наконечник на конце провода, что позволяет вынуть винт из гнезда, вставить его через отверстие в наконечнике, а затем затянуть. Использование кольцевого наконечника позволяет обеспечить хорошее герметичное соединение!

Читайте также >> Как подключить вентилятор и свет в ванной к отдельным выключателям?

Расходные материалы, необходимые для подключения 220-вольтовой вилки с 3 проводами

• Измеритель напряжения — Измеритель напряжения позволяет проверить, отключено ли питание
• Отвертка — Отвертка выполните заделку проводов и установите крышку розетки
• Инструмент для зачистки проводов — Инструмент для зачистки проводов будет использоваться для снятия изоляции с отдельных проводов
• Универсальный нож — Канцелярский нож будет использоваться для снятия внешней оболочки, чтобы обнажить отдельные провода.
• Изолента. Обжимные наконечники для проводов (дополнительно) — Обжимные наконечники для проводов используются для обжима кольцевых наконечников на концах отдельных проводов
• Кольцевые наконечники (дополнительно) — кольцевые наконечники могут быть обжаты на концах отдельных проводов, что обеспечивает более надежную соединение 9
• Проверка отсутствия питания Провода
• Обожмите кольцевые наконечники или перейдите к следующему шагу, если они не используются
• Заделайте провода
• Дважды проверьте соединения и завершите работу

Шаг 1. Определите силу тока и сечение провода

Определите силу тока и сечение провода требуется для вашей схемы.

Сила тока определяет, какое сечение или толщина проволоки вам понадобится. Важно, чтобы он был правильного размера, чтобы он мог выдерживать ток или силу тока, протекающую по проводу. Это также гарантирует, что ваш автоматический выключатель сможет выполнять свою работу, защищая вас и ваше оборудование.

• Провод 10 калибра подходит для розетки на 30 ампер
• Провод 8 калибра подходит для розетки на 40 ампер

0087 НЕ МОЖЕТ использовать провод с более низким классом!

Шаг 2. Проверка отсутствия питания

С помощью тестера напряжения убедитесь в отсутствии питания на проводе, который вы подключаете.

Осторожно прикоснитесь одним щупом к концу провода под напряжением, а другим щупом прикоснитесь к проводу заземления; Ваш мультиметр должен показывать ноль вольт.

Читайте также >> Как преобразовать ватты в ампер?

Шаг 3. Зачистите внешнюю оболочку кабеля

Зачистите внешнюю оболочку кабеля, аккуратно разрезав наружную изоляцию канцелярским ножом.

Будьте осторожны при этом, чтобы не прорезать слишком глубоко и не повредить изоляцию отдельных проводов. Вы захотите снять оболочку достаточно далеко, чтобы вы могли легко посадить провода на их респектабельные винты, не заходя слишком далеко, чтобы провода были видны снаружи коробки.

Шаг 4. Зачистите концы отдельных проводов

Зачистите концы отдельных проводов, чтобы их можно было соединить.

То, сколько вы снимаете, зависит от того, используете ли вы кольцевые наконечники или наматываете ли вы провод вокруг винта.

Если вы используете кольцевые наконечники, оголите столько провода, сколько нужно, чтобы вы могли надеть цилиндр кольцевого наконечника на зачищенный провод. Вы не хотите, чтобы из ствола торчало много оголенного провода, и вы не хотите, чтобы изоляция была обжата под стволом.

Если вы намотаете провод на винт, вы снимете примерно 1 дюйм изоляции. Затем возьмите кончик стриппера, зажмите конец провода и сверните его так, чтобы конец провода мог зацепиться за винт.

Читайте также >> Как подключить трехпозиционный выключатель света?

Шаг 5. Обожмите кольцевые наконечники или перейдите к следующему шагу, если они не используются

Обожмите кольцевые наконечники на каждом из трех проводов по отдельности.

Протяните трос через ствол кольцевой проушины, пока конец троса не окажется сразу за концом ствола. Вы не хотите толкать его слишком далеко, иначе он будет мешать затягиванию винта.

Затем поместите щипцы для проволоки вокруг ствола и сожмите. После того, как вы обжали его, потяните за кольцевой наконечник, пытаясь отсоединить его от провода. Вы хотите убедиться, что он надежно обжат на проводе. Если он ослаблен, он может создать горячую точку, которая может привести к пожару, или он не будет пропускать электричество.

Читайте также >> Как подключить и установить потолочный вентилятор?

Шаг 6. Заделка проводов

Заделка проводов и завершение соединений.

Если вы используете кольцевые наконечники, найдите один из черных или латунных винтов на задней стороне розетки и полностью удалите его с помощью отвертки. Наденьте наконечник одного из горячих проводов, красного или черного, на винт и вкрутите его обратно в гнездо. Удалите другой черный или латунный винт, наденьте наконечник другого горячего провода и закрутите его обратно.

Найдите третий винт. В зависимости от приложения, для которого вы его используете, винт будет зеленого или серебристого цвета. Если он зеленый, вы должны подключить зеленый или оголенный провод. Если это серебро, то вы должны подключить белый провод. Возьмите последний провод и снова удалите винт, сдвиньте наконечник и вставьте винт обратно в розетку.

Если вы просто наматываете провод на винт, выполните тот же процесс, что и с кольцевыми наконечниками, только в этом случае вам не нужно снимать винт. Вы можете просто ослабить его достаточно, чтобы надеть крючок провода сверху и затянуть его, пока провод не будет надежно закреплен. Подтвердить вас не допускайте, чтобы изоляция была зажата под винтом! Это также может создать слабое соединение, вызывающее проблемы с отсутствием питания, горячими точками и/или возгоранием.

Шаг 7. Дважды проверьте соединения и отделку

Дважды проверьте надежность соединений, отсутствие ослабленных кольцевых наконечников или плотность затяжки винта на проводе.

Если все выглядит хорошо, возьмите изоленту и обмотайте ее вокруг вилки, закрывающей винты и любой оголенный провод. Это обеспечивает защиту от удара током или короткого замыкания проводов.

Когда все будет готово, можно аккуратно уложить провода в коробку, установить розетку и надеть крышку. Как только крышка будет надежно закреплена, вы можете снова включить питание.

Часто задаваемые вопросы

В чем смысл розетки 220 В?

Вилка или розетка на 220 В предназначены для обеспечения большей мощности некоторых бытовых приборов, таких как сушилки, духовки, кондиционеры, морозильники и т. д.

Некоторым мощным инструментам, таким как воздушные компрессоры или сварочные аппараты, для правильной работы требуются розетки с более высоким напряжением.

Как подключить трехконтактную вилку 220 В?

У вас должно быть два провода, черный и красный, это ваши горячие провода. Они приземлятся на черные или латунные винты вилки.

Третий провод будет зеленого или белого цвета. Этот провод приземлится на последний винт, который будет серебряным или зеленым.

Читайте также >> Как подключить и установить островную вытяжку?

Сколько проводов вам нужно для 220В?

Вам потребуется от 3 до 4 проводов для 220В.

Не для всех приложений, требующих питания 220 В, требуется нейтральный или белый провод. Для этого требуются два провода, обычно красный и черный, и провод заземления, зеленый или оголенный.

Есть ли у 3 Wire 220 заземление?

В цепи 220 вольт любое паразитное напряжение может передаваться по проводу нейтрали/заземления.

Такой способ подключения позволяет паразитному напряжению доходить до оборудования или прибора, на который подается питание, что может привести к поражению пользователя электрическим током.

Самый безопасный способ подключения чего-либо, требующего нейтрали, — это 4-проводная розетка. Это позволяет разделить землю и нейтраль, а любую паразитную мощность безопасно отводить на землю.

Где выполняется соединение заземления и нейтрали для трехконтактных розеток 220?

Заземление и нейтраль соединяются в электрических панелях. Нейтральные провода, входящие в электрический щит, высаживаются на нейтральную шину.

В этой шине используется соединительный винт для соединения нейтральной шины с заземлением, которое подключается к панели через шину заземления.

Могу ли я объединить нейтраль и землю?

Нет, если есть два отдельных провода заземления и нейтрали, их никогда нельзя связывать вместе.

Это может быть очень опасно. Нейтраль предназначена для безопасного отвода любого паразитного напряжения обратно на панель. Если к нему подключена земля, то он также может заряжать землю, создавая опасность.

Заключительные мысли о подключении 3-контактных розеток 220

Подключение 3-контактной вилки 220 В не должно быть страшным, если вы не торопитесь и уважаете то, над чем работаете, может быть простой задачей. Если у домовладельцев есть какие-либо сомнения относительно проекта, мы настоятельно рекомендуем хотя бы проконсультироваться с профессиональным электриком.
