Приточная вентиляция с подогревом

Если вы решили создать приточную вентиляцию с подогревом воздуха своими руками и не знаете с чего начать, попробуем в этой статье рассказать о составе такой системы и методике расчета оборудования и воздуховодов.

Состав приточной системы

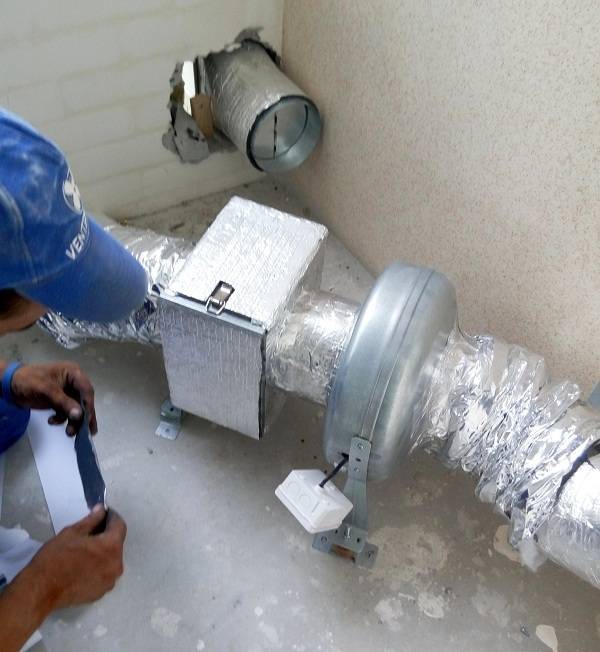

Приточная система вентиляции с использованием нагрева воздуха состоит из вентилятора, обратного клапана, фильтра, электрического нагревателя, шумоглушителя и системы контроля мощности нагревателя. Шумоглушитель применяется в тех случаях, когда необходимо снизить уровень шума от работающего вентилятора. Для максимального уменьшения шума иногда применяют несколько шумоглушителей.

Шумоглушитель круглый серии СР

Обратный клапан перекрывает канал при неработающей вентиляции. Бывают типа бабочка или в виде заслонки с сервоприводом. При подаче напряжения заслонка открывается, при прекращении подачи закрывается.

Фильтр грубой очистки защищает элементы за собой от загрязнений с улицы и очищает приточный воздух от пыли, аллергенов и насекомых.

Бывают кассетного и карманного типа. Карманный фильтры имеют большую площадь фильтрации, но дороже стоят. Фильтры для вентиляции имеют сменные вставки, которые снимаются и хорошо чистятся.

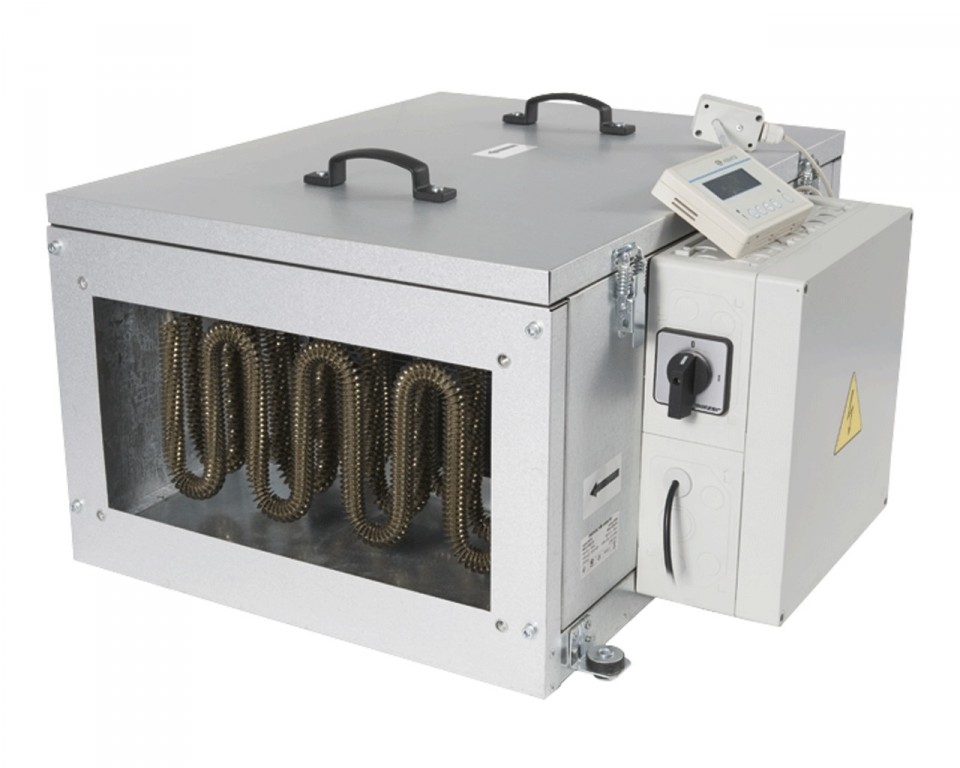

Электрический нагреватель предназначен для подогрева воздуха в холодный период года. Используется совместно с системой контроля нагрева. Это может быть и отдельная система автоматики, которая приобретается отдельно или может быть нагреватель со встроенным блоком управления. Также работу нагревателя может контролировать регулятор мощности нагрева Pulser.

Необходимо также позаботиться об установке реле времени для задержки отключения вентилятора для принудительной продувки тэнов нагревателя после его отключения.

Для уменьшения передачи вибрации и шума от вентилятора в сеть воздуховодов используются гибкие вставки ВВГ.

Гибкая вставка

Определение производительности

Первое, что необходимо сделать, это определиться с производительностью системы приточной вентиляции, то есть какое именно количество свежего воздуха с улицы будет подаваться в помещения.

По старым, еще советским нормам, в жилые помещения необходимо подавать 60 м³/ч на каждого человека в помещении с постоянным пребыванием (спальня, детская) или 30 м³/ч в помещение с периодическим пребыванием (гостиная, кабинет). Европейские нормы в этом плане более лояльные и требуют меньшее количество свежего воздуха, в среднем 20-30 м³/ч в час на каждого человека.

Примерный расчет приточного воздуха в квартире по старым нормам

  • спальня, 2 человека: 60 х 2 = 120 м³/ч
  • детская, 1 человек: 60 м³/ч
  • гостиная, 3 человека периодическое пребывание: 30 х 3 = 90 м³/ч

Итого, для трехкомнатной квартиры необходимо подавать 270 м³/ч

Расчет по европейским нормам

  • спальня, 2 человека: 30 х 2 = 60 м³/ч
  • детская, 1 человек: 30 м³/ч
  • гостиная, 3 человека периодическое пребывание: 20 х 3 = 60 м³/ч

Итого, для квартиры необходимо подавать 150 м³/ч.

Какой метод правильный и как правильно подобрать расход? Мы рекомендуем ориентироваться на место расположения самого здания. Если это здание, которое находится в районе города с большим трафиком, то лучше остановиться на большем расходе воздуха. Если это тихий район или за городом, то логично выбрать меньший расход воздуха.

С расчетным методом мы ознакомились, есть еще нормы расхода воздуха по кратности воздухообмена. Кратность воздухообмена это величина, которая показывает сколько раз за один час должен смениться воздух.

Расчет всегда ведется или по кратности воздухообмена или по расчету. Выбирают большее значение.

Бытовые помещения Кратность воздухообмена
Жилая комната (в квартире или общежитии) 3 м3/ч на 1м2 жилых помещений
Кухня квартиры или общежития 6-8
Ванная комната 7-9
Душевая 7-9
Туалет 8-10
Прачечная (бытовая) 7
Гардеробная комната 1,5
Кладовая 1
Гараж 4-8
Погреб 4-6

Таблица кратности воздухообмена для коммерческих или производственных помещений

Промышленные помещения и помещения большого объема Кратность воздухообмена
Театр, кинозал, конференц-зал 20-40 м3 на чел.
Офисное помещение 5-7
Банк 2-4
Ресторан 8-10
Бар, кафе, пивной зал, бильярдная 9-11
Кухонное помещение в кафе, ресторане 10-15
Универсальный магазин 1,5-3
Аптека (торговый зал) 3
Гараж и авторемонтная мастерская 6-8
Туалет (общественный) 10-12 (или 100 м3 на 1 унитаз)
Танцевальный зал, дискотека 8-10
Комната для курения 10
Серверная 5-10
Спортивный зал Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест) 2
Парикмахерская (более 5 рабочих мест) 3
Склад 1-2
Прачечная 10-13
Бассейн 10-20
Промышленный красильный цех 25-40
Механическая мастерская 3-5
Школьный класс 3-8

Расчет сети воздуховодов

Значения производительности, которые указываются в технических характеристиках вентилятора, подразумевает максимальную производительность при свободном напоре, то есть работающий вентилятор без воздуховодов и комплектующих.

Для того, чтобы подобрать вентилятор с правильным расходом, необходимо произвести расчет сечений воздуховодов и потерю давление этой сети и комплектующих.

Расчет необходимо начать с составления эскиза системы с указанием мест расположения воздуховодов, вентиляционных решеток, вентиляторов, а также длин участков воздуховодов между тройниками, затем определить расход воздуха на каждом участке сети.

Сопротивление прохождению воздуха в вентиляционной системе, в основном, определяется скоростью движения воздуха в этой системе. С увеличением скорости возрастает и сопротивление. Это явление называется потерей давления. Чем выше сопротивление такой системы, тем меньше расход воздуха, перемещаемый вентилятором.

Расчет потерь на трение для воздуха в воздуховодах, а также сопротивление сетевого оборудования (фильтр, шумоглушитель, нагреватель, клапан и др.) может быть произведен с помощью соответствующих таблиц и диаграмм, указанных в каталоге. Общее падение давления можно рассчитать, просуммировав показатели сопротивления всех элементов вентиляционной системы.

Начнем с выбора скорости движения воздуха в воздуховоде с помощью таблицы

Тип Скорость воздуха, м/с
Магистральные воздуховоды 4,5-6,0
Боковые ответвления 3,0-4,0
Распределительные воздуховоды 1,5-2,0
Приточные решетки 1,0-2,0
Вытяжные решетки 1,5-2,0
Решетка забора воздуха 3,0-4,0

Определение скорости движения воздуха в воздуховодах происходит по формле:

V= L / 3600*F (м/сек)

где L – расход воздуха, м³/ч; F – площадь сечения канала, м2.

Таким образом можно подобрать сечение каналов, зная допустимую скорость движение воздуха в воздуховоде.

Предлагаем воспользоваться таблицей для подбора сечения круглого воздуховода

Диаметр воздуховода, мм Расход воздуха при скорости воздуха, м³/ч
2 м/с 3 м/с 4 м/с 5 м/с 6 м/с
Ø 100 мм 52 78 104 130 156
Ø 125 мм 90 135 180 225 270
Ø 150 мм 124 191 254 318 382
Ø 200 мм 227 340 454 567 680
Ø 250 мм 360 540 720 900 1080
Ø 315 мм 567 850 1134 1417 1701

Таблица для подбора прямоугольного воздуховода

Сечение воздуховода, мм
Расход воздуха при скорости воздуха, м³/ч
2 м/с 3 м/с 4 м/с 5 м/с 6 м/с
55х110 43 65 87 109 130
60х120 52 78 104 130 155
60х204 88 132 176 220 265
90х220 142 214 285 356 428


Например, вы выбрали требуемый расход воздуха 270 м³/ч и хотите рассчитать, какое сечение круглого воздуховода необходимо для корневого или магистрального воздуховода, который будет идти от приточной системы вентиляции в помещения до первого ответвления.

Примем скорость в корневом сечении 5-6 м/с. По таблице подходит воздуховод диаметром 150 мм или прямоугольный сечением 60х204 мм.

Расчет потерь

После того, как определены сечения всех ответвлений, необходимо подсчитать потери каждого участка воздуховода, включая ответвления.

Потери на прямых участках можно определить по диаграмме ниже, где приводятся потери в одном метре круглого воздуховода при определенном расходе воздуха.

Например, при расходе воздуха 210 м.куб. и диаметре воздуховода 200 мм падение давления составит 0,2 Па на каждый метр воздуховода.

Для определения потерь на поворотах удобно пользоваться графиком ниже

Далее подсчитываются потери на обратном клапане, фильтре, шумоглушителе и нагревателе по таким же диаграммам, которые приводятся в документации.

Все потери суммируются и данная величина в Па является давлением, которое необходимо продавить вентилятору для того, чтобы обеспечить требуемую производительность.

Например, вы определили общую потерю давления в 200 Па. По диаграмме выше слева проводим прямую до пересечения с кривой ВКМ 125 и видим, что при таком давлении производительность приточной системы составит 220 м³/ч.

Рекомендуется всегда выбирать вентилятор с запасом по производительности как минимум 30%, снизить производительность до необходимого параметра всегда можно сделать с помощью тиристорного регулятора (это справедливо, если используется однофазный электродвигатель).

При эксплуатации приточной системы неизбежно возникает ситуация, когда фильтр начинает постепенно засоряться, что вызывает потери давления. Поэтому регулятор может помочь для повышения производительности. Также следует всегда проверять степень его засорения, периодически производить чистку фильтра.

Итоги

Использование наборной приточной системы вентиляции иногда оправданно при коммерческой вентиляции, когда необходимо обеспечить подачу свежего воздуха при минимальных затратах на создание системы. Мы рекомендуем при финансовой возможности использовать готовые моноблочные системы, где все компоненты находятся внутри корпуса установки.

Такие установки комплектуются современными системами автоматики, которая полностью контролирует всю работу системы, сигнализирует о поломке или необходимости сервисного обслуживания, обеспечивает безопасность использования вентиляции, что немаловажно при вентиляции жилых помещений. Также они оборудованы недельными таймерами, с помощью которых можно программировать автоматическое включение и выключение системы.

Приточная вентиляция с подогревом воздуха

Приточная вентиляция с подогревом воздуха включает в себя такие элементы: один или несколько нагревающих вентиляторов или радиатор (нагревательный элемент) с высокой теплоотдачей. Воздушный фильтр, служащий барьером для крупных частиц пыли. В некоторых моделях используются увлажнители, ультрафиолетовые бактериальные фильтры. В комплексе такая система вентиляции обеспечивает хороший воздухообмен, подогрев, очистку и увлажнение приточного воздуха. В зимнее время это особо важно. Поэтому вентиляция с подогревом оптимальный вариант для всех типов жилых зданий.

Что такое приточная вентиляция с подогревом воздуха

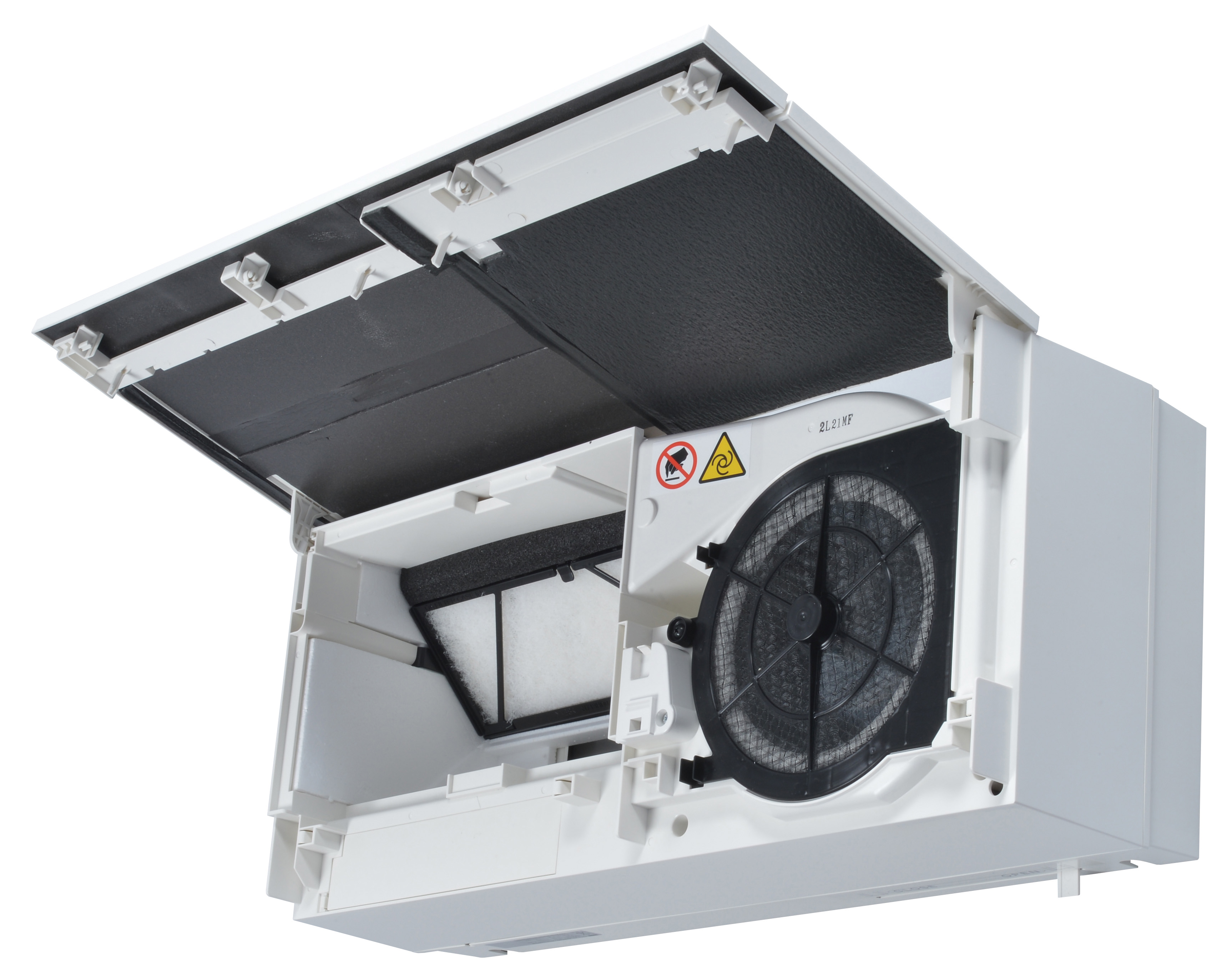

Комплектация компактной вентиляции с подогревом для квартиры

Вентиляция с теплообменником обеспечивает непрерывную подачу подогретого свежего воздушного потока. Таким образом, создается хороший микроклимат. Вентиляция обеспечивающая подогрев приточных масс, включает: центральное приточно-вытяжное оборудование с рекуператором, который обеспечивает подогрев воздуха приходящего с улицы. Это происходит за счет температуры выводящегося «отработанного воздуха». Рекуператор, пропуская воздух, не смешивает его с выводящими воздушными массами. То есть воздух поступает и выводится по индивидуальным каналам, стенки которых расположены впритык.

Обогрев приточной вентиляции может осуществляться с помощью рециркуляции (кондиционеры, калориферы). Теплый «отработанный воздух» смешивается с приточным, который нагревается до нужной температуры, а потом подается в помещение.

Особенности конструкции

Основные элементы

  • Решетка воздухозаборная. Несет как декоративное назначение, так и служит барьером для пыли и других частиц, которые содержит в себе ветровые массы.
  • Клапан. При отключении вентиляции, клапан блокирует проход для свежего воздуха, создавая непреодолимый барьер. Зимой он может препятствовать прохождению большого потока воздуха. Можно автоматизировать его работу с помощью электропривода.
  • Фильтры, очищают ветровые массы. Раз в полгода их необходимо менять.
  • Водяной, электрический калорифер, который и выполняет функцию нагревания воздуха.
  • Для небольших построек целесообразно использовать электрический калорифер. В больших помещениях лучше использовать водяной калорифер.

Дополнительные элементы

  • Диффузоры – помогают распределять воздух.
  • Вентиляторы.
  • Шумоглушитель.
  • Рекуператор.

Подогрев приточных масс с помощью рециркуляции

Обязательная составляющая вентиляции — электронагреватель

Вентиляция с подогревом за счет рециркуляции, если говорить в общих чертах, работает по такому принципу:

  • воздух попадает в дом через приток системы вентиляции;
  • через определенный период времени он поступает в вытяжную систему, где часть поступивших воздушных масс выводится за пределы дома;
  • оставшаяся часть воздуха попадает в смесительную камеру.

В смесительном отсеке происходит перемешивание свежего воздуха с «отработанным», таким образом осуществляется нагревание холодных ветровых масс (если система в настройках управления выставлена в режиме подогрева воздуха, а не наоборот). Далее воздушный поток направляется в калорифер или кондиционер, затем по вентканалам в дом.

Важно! Рециркуляция снижает нагрузку на систему обработки воздуха (кондиционер). Чтобы при рециркуляции воздух в помещении оставался чистым необходимо придерживаться таких условий: приточные массы должны составлять не менее 10%, а в поступившем в помещение воздухе вредных веществ может содержаться до 30 % не больше.

Системы с рекуператором

Подогрев приточного воздуха может осуществляться и за счет рекуператора. Данные устройства подразделяются на два типа:

  1. Роторные рекуператоры – работают за счет электричества. Внутри цилиндрического корпуса монтирован роторный элемент, который непрерывно вращается между клапанами приточного и выводящегося воздуха. По размерам рекуператор такого типа достаточно большой. КПД достигает 87 %.
  2. Пластинчатые рекуператоры состоят из пластин, которые объединяются. Свежий воздух и «отработанный воздух» проходят по отдельным каналам навстречу друг другу. Они не смешиваются, холодный приточный воздух нагревается за счет теплого выводящегося ветрового потока. Такие рекуператоры компактные.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы
  • Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
  • С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
  • Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
  • Калориферы снабжают термостатом, который предупреждает возникновение пожара.
  • В системе вентиляции для контроля за перепадами давления устанавливается манометр.
  • На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Внимание! Автоматически управляемая приточная вентиляция в частном доме с подогревом дорогая в обслуживании. Установку и ТО производят только специализированные фирмы. Хотя она очень удобна в использовании.

Приточная вентиляция с водяным подогревом воздуха

Подогрев воздуха до необходимой температуры обеспечивает водяной нагреватель. Он представлен в виде радиатора с трубками, в которых находится теплоноситель. На трубопроводе имеется оребрение, способствующее увеличению площади соприкосновения с циркулируемым воздухом.

Принцип работы системы такой: теплоноситель нагревает до нужной температуры трубки, они отдают тепло оребрению, которое в свою очередь нагревает воздух. Таким образом, осуществляется теплообмен.

Приточная вентиляция с водяным подогревом воздуха намного выгоднее, чем подогрев с использованием электричества. С другой стороны, внутри водяного нагревателя имеется вода, поэтому существует угроза ее замерзания при минимальной работе радиатора.

Регулировка мощности такого устройства осуществляется за счет электрического и сантехнического компонентов.

  1. Зона с датчиками контроллера и температуры. Сервопривод, контролирующий клапан.
  2. Смеситель, он отвечает за нагревание воды в нагревательном оборудовании до необходимой температуры.

Электрический компонент будет управлять сантехническим узлом. Достаточно задать необходимую температуру нагрева воздуха, и система выполнит данную программу.

Иное решение

Использование энергии солнца

В заключении можно предложить еще один вариант подогрева приточного воздуха, который используется в практике реже – это солнечный коллектор. Он работает за счет солнца.

Солнечный коллектор, где происходит нагрев воздуха, как правило, большого размера. Он ведь должен обеспечить подогрев необходимого количества воздуха, даже при минимальной его работе. Коллекторы такого типа выгоднее водяных, они не замерзают.

Навигация по записям

Приточная вентиляция с подогревом воздуха своими руками

Если вы решили создать приточную вентиляцию с подогревом воздуха своими руками и не знаете с чего начать, попробуем в этой статье рассказать о составе такой системы и методике расчета оборудования и воздуховодов.

Состав приточной системы

Приточная система вентиляции с использованием нагрева воздуха состоит из вентилятора, обратного клапана, фильтра, электрического нагревателя, шумоглушителя и системы контроля мощности нагревателя. Шумоглушитель применяется в тех случаях, когда необходимо снизить уровень шума от работающего вентилятора. Для максимального уменьшения шума иногда применяют несколько шумоглушителей.

Шумоглушитель круглый серии СР

Обратный клапан перекрывает канал при неработающей вентиляции. Бывают типа бабочка или в виде заслонки с сервоприводом. При подаче напряжения заслонка открывается, при прекращении подачи закрывается.

Фильтр грубой очистки защищает элементы за собой от загрязнений с улицы и очищает приточный воздух от пыли, аллергенов и насекомых. Бывают кассетного и карманного типа. Карманный фильтры имеют большую площадь фильтрации, но дороже стоят. Фильтры для вентиляции имеют сменные вставки, которые снимаются и хорошо чистятся.

Электрический нагреватель предназначен для подогрева воздуха в холодный период года. Используется совместно с системой контроля нагрева. Это может быть и отдельная система автоматики, которая приобретается отдельно или может быть нагреватель со встроенным блоком управления. Также работу нагревателя может контролировать регулятор мощности нагрева Pulser.

Необходимо также позаботиться об установке реле времени для задержки отключения вентилятора для принудительной продувки тэнов нагревателя после его отключения.

Для уменьшения передачи вибрации и шума от вентилятора в сеть воздуховодов используются гибкие вставки ВВГ.

Гибкая вставка

Определение производительности

Первое, что необходимо сделать, это определиться с производительностью системы приточной вентиляции, то есть какое именно количество свежего воздуха с улицы будет подаваться в помещения. По старым, еще советским нормам, в жилые помещения необходимо подавать 60 м³/ч на каждого человека в помещении с постоянным пребыванием (спальня, детская) или 30 м³/ч в помещение с периодическим пребыванием (гостиная, кабинет). Европейские нормы в этом плане более лояльные и требуют меньшее количество свежего воздуха, в среднем м³/ч в час на каждого человека.

Примерный расчет приточного воздуха в квартире по старым нормам

  • спальня, 2 человека: 60 х 2 = м³/ч
  • детская, 1 человек: 60 м³/ч
  • гостиная, 3 человека периодическое пребывание: 30 х 3 = 90 м³/ч

Итого, для трехкомнатной квартиры необходимо подавать м³/ч

Расчет по европейским нормам

  • спальня, 2 человека: 30 х 2 = 60 м³/ч
  • детская, 1 человек: 30 м³/ч
  • гостиная, 3 человека периодическое пребывание: 20 х 3 = 60 м³/ч

Итого, для квартиры необходимо подавать м³/ч.

Какой метод правильный и как правильно подобрать расход? Мы рекомендуем ориентироваться на место расположения самого здания. Если это здание, которое находится в районе города с большим трафиком, то лучше остановиться на большем расходе воздуха. Если это тихий район или за городом, то логично выбрать меньший расход воздуха.

С расчетным методом мы ознакомились, есть еще нормы расхода воздуха по кратности воздухообмена. Кратность воздухообмена это величина, которая показывает сколько раз за один час должен смениться воздух.

Расчет всегда ведется или по кратности воздухообмена или по расчету. Выбирают большее значение.

Бытовые помещения Кратность воздухообмена
Жилая комната (в квартире или общежитии) 3 м3/ч на 1м2 жилых помещений
Кухня квартиры или общежития
Ванная комната
Душевая
Туалет
Прачечная (бытовая) 7
Гардеробная комната 1,5
Кладовая 1
Гараж
Погреб

Таблица кратности воздухообмена для коммерческих или производственных помещений

Промышленные помещения и помещения большого объема Кратность воздухообмена
Театр, кинозал, конференц-зал м3 на чел.
Офисное помещение
Банк
Ресторан
Бар, кафе, пивной зал, бильярдная
Кухонное помещение в кафе, ресторане
Универсальный магазин 1,
Аптека (торговый зал) 3
Гараж и авторемонтная мастерская
Туалет (общественный) (или м3 на 1 унитаз)
Танцевальный зал, дискотека
Комната для курения 10
Серверная
Спортивный зал Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест) 2
Парикмахерская (более 5 рабочих мест) 3
Склад
Прачечная
Бассейн
Промышленный красильный цех
Механическая мастерская
Школьный класс

Расчет сети воздуховодов

Значения производительности, которые указываются в технических характеристиках вентилятора, подразумевает максимальную производительность при свободном напоре, то есть работающий вентилятор без воздуховодов и комплектующих.

Для того, чтобы подобрать вентилятор с правильным расходом, необходимо произвести расчет сечений воздуховодов и потерю давление этой сети и комплектующих.

Расчет необходимо начать с составления эскиза системы с указанием мест расположения воздуховодов, вентиляционных решеток, вентиляторов, а также длин участков воздуховодов между тройниками, затем определить расход воздуха на каждом участке сети.

Сопротивление прохождению воздуха в вентиляционной системе, в основном, определяется скоростью движения воздуха в этой системе. С увеличением скорости возрастает и сопротивление. Это явление называется потерей давления. Чем выше сопротивление такой системы, тем меньше расход воздуха, перемещаемый вентилятором.

Расчет потерь на трение для воздуха в воздуховодах, а также сопротивление сетевого оборудования (фильтр, шумоглушитель, нагреватель, клапан и др.) может быть произведен с помощью соответствующих таблиц и диаграмм, указанных в каталоге. Общее падение давления можно рассчитать, просуммировав показатели сопротивления всех элементов вентиляционной системы.

Начнем с выбора скорости движения воздуха в воздуховоде с помощью таблицы

Тип Скорость воздуха, м/с
Магистральные воздуховоды 4,,0
Боковые ответвления 3,,0
Распределительные воздуховоды 1,,0
Приточные решетки 1,,0
Вытяжные решетки 1,,0
Решетка забора воздуха 3,,0

Определение скорости движения воздуха в воздуховодах происходит по формле:

V= L / *F (м/сек)

где L – расход воздуха, м³/ч; F – площадь сечения канала, м2.

Таким образом можно подобрать сечение каналов, зная допустимую скорость движение воздуха в воздуховоде.

Предлагаем воспользоваться таблицей для подбора сечения круглого воздуховода

Диаметр воздуховода, мм Расход воздуха при скорости воздуха, м³/ч
2 м/с 3 м/с 4 м/с 5 м/с 6 м/с
Ø мм 52 78
Ø мм 90
Ø мм
Ø мм
Ø мм
Ø мм

Таблица для подбора прямоугольного воздуховода

Сечение воздуховода, мм Расход воздуха при скорости воздуха, м³/ч
2 м/с 3 м/с 4 м/с 5 м/с 6 м/с
55х 43 65 87
60х 52 78
60х 88
90х

Например, вы выбрали требуемый расход воздуха м³/ч и хотите рассчитать, какое сечение круглого воздуховода необходимо для корневого или магистрального воздуховода, который будет идти от приточной системы вентиляции в помещения до первого ответвления.

Примем скорость в корневом сечении м/с. По таблице подходит воздуховод диаметром мм или прямоугольный сечением 60х мм.

Расчет потерь

После того, как определены сечения всех ответвлений, необходимо подсчитать потери каждого участка воздуховода, включая ответвления.

Потери на прямых участках можно определить по диаграмме ниже, где приводятся потери в одном метре круглого воздуховода при определенном расходе воздуха.

Например, при расходе воздуха м.куб. и диаметре воздуховода мм падение давления составит 0,2 Па на каждый метр воздуховода.

Для определения потерь на поворотах удобно пользоваться графиком ниже

Далее подсчитываются потери на обратном клапане, фильтре, шумоглушителе и нагревателе по таким же диаграммам, которые приводятся в документации.

Все потери суммируются и данная величина в Па является давлением, которое необходимо продавить вентилятору для того, чтобы обеспечить требуемую производительность.

Например, вы определили общую потерю давления в Па. По диаграмме выше слева проводим прямую до пересечения с кривой ВКМ и видим, что при таком давлении производительность приточной системы составит м³/ч.

Рекомендуется всегда выбирать вентилятор с запасом по производительности как минимум 30%, снизить производительность до необходимого параметра всегда можно сделать с помощью тиристорного регулятора (это справедливо, если используется однофазный электродвигатель).

При эксплуатации приточной системы неизбежно возникает ситуация, когда фильтр начинает постепенно засоряться, что вызывает потери давления. Поэтому регулятор может помочь для повышения производительности. Также следует всегда проверять степень его засорения, периодически производить чистку фильтра.

Итоги

Использование наборной приточной системы вентиляции иногда оправданно при коммерческой вентиляции, когда необходимо обеспечить подачу свежего воздуха при минимальных затратах на создание системы. Мы рекомендуем при финансовой возможности использовать готовые моноблочные системы, где все компоненты находятся внутри корпуса установки.

Такие установки комплектуются современными системами автоматики, которая полностью контролирует всю работу системы, сигнализирует о поломке или необходимости сервисного обслуживания, обеспечивает безопасность использования вентиляции, что немаловажно при вентиляции жилых помещений. Также они оборудованы недельными таймерами, с помощью которых можно программировать автоматическое включение и выключение системы.

Приточные установки с электрическим калорифером

Приточная установка с электрическим нагревом – это машина, которая служит для подачи в помещения свежего воздуха с улицы и подогрева его с помощью нагревателя-калорифера. Основными элементами такой приточной установки являются вентилятор , воздушный фильтр и электрический нагреватель, дополнительные элементы описаны ниже и в каталогах. Предлагаемые нами вентустановки высокого качества имеются в наличии на складе в Москве, цена на них ниже аналогов.

Выполняемые функции

Приточная установка вентиляции с электрическим подогревом, в зависимости от ее состава, может выполнять следующие функции:

  • Подача в помещения приточного воздуха с улицы
  • Очистка наружного воздушного потока от пыли
  • Подогрев с помощью электрического нагревателя-калорифера-теплообменника
  • Охлаждение с помощью фреонового или водяного теплообменника
  • Увлажнение (пароувлажнитель, ультразвуковой или поверхностный)
  • Обеззараживание (бактерицидные ультрафиолетовые лампы)

Конструкция и элементы

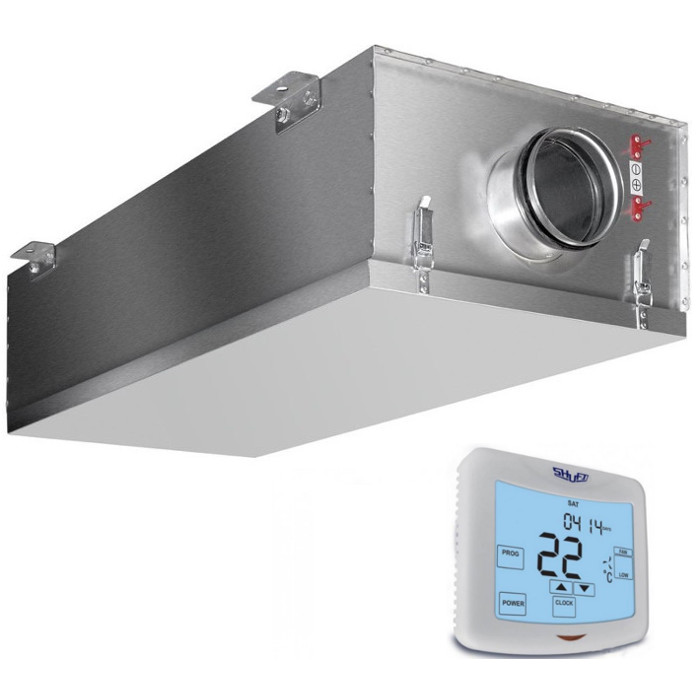

Приточная установка с электрическим калорифером по своей конструкции может быть, как моноблочного (т. н. компактные приточные установки с электрическим калорифером, когда все элементы находятся в едином корпусе), так и наборного или секционного типа (каждый компонент имеет свой корпус и эти корпуса последовательно соединены между собой с помощью креплений).

Корпус приточной установки с электрическим нагревателем может быть как простой, т. е. не иметь тепло и шумоизоляции, так и теплоизолированный и шумоизолированный.

Рабочее колесо вентилятора может иметь клино-ременную передачу (последнее время применяется все реже и реже), либо прямую посадку на ось двигателя

Приточная установка с электрическим нагревом может иметь в своем составе некоторые их элементов, каждый из которых играет свою роль:

  • вентилятор – устройство, которое перемещает воздушный поток, т. е. подает его с улицы в обслуживаемые помещения.
  • Электрический нагреватель – служит для подогрева наружного воздушного потока с помощью электричества (электрическая приточная установка).
  • Охладитель - используется для охлаждения свежего воздушного потока с помощью фреона или воды.
  • Воздушный фильтр – служит для очистки свежего наружного воздуха от частиц пыли, запахов и даже микробов.
  • Шумоглушитель – нужен для снижения шума, который неизбежно появляется при работе приточной установки.
  • Воздушный клапан с сервоприводом – нужен для перекрытия подачи воздушного потока в вентиляционную машину.
  • Увлажнитель – необходим для увеличения влажности воздуха в помещении.
  • Бактерицидная секция - используется для обеззараживания приточного воздуха от микробов (см. каталог).
  • Система автоматики – служит для автоматического поддержания заданных пользователем параметров (это блок или шкаф управления, пульт, датчики, реле, приводы, регуляторы оборотов, смесительный узел и т. д.)

Управление

Управление промышленной приточной установкой с электрическим калорифером осуществляет непосредственно контроллер. Он встроен в так называемый шкаф или блок управления, который может находиться, как на самом корпусе приточки, так и расстоянии от нее, например на стене. В последнее время, очень часто, контроллер имеет пультом дистандионного управления с ЖК дисплеем.

Контроллер осушествляет включение и выключение приточной установки, ее аварийное отключение, регулирование расхода подаваемого наружного воздуха, поддержание заданной температуры воздушного потока, контроль уровня загрязнения воздушного фильтра, поддержание заданной относительной влажности, регулирование расхода горячей воды через водяной калорифер, регулирование расхода холодной воды через водяной охладитель, управление сервоприводом воздушного клапана, включение и выключение компрессорно-конденсаторного блока приточной вентиляционной установки с электрическим калорифером.

Основные параметры

  • Производительность – Количество воздуха, которое приточная установка с электрическим теплообменником может подать в обслуживаемые помещения в единицу времени. Измеряется в кубометрах в час м3/ч.
  • Свободное давление на сеть - это то давление, которое необходимо для преодоления аэродинамического сопротивления системы вентиляции (воздуховоды, воздухораздающие устройства, сетевые элементы, и т.д.). Измеряется в Паскалях, Па.
  • Потребляемая мощность – Количество электрической энергии, которое потребляет приточная установка с электрическим теплообменником в единицу времени, измеряется в Вт, чаще в кВт.
  • Напряжение питания – напряжение из электрической сети, которое необходимо для работы данной машины, Вольт.
  • Мощность нагрева – Количество тепловой энергии, которое приточная установка с электрическим подогревом может передать приточному воздуху в единицу времени, номинирована в кВт или в ккалл.
  • Мощность охлаждения – Количество холода, которое приточная установка может забрать у приточного воздушного потока в единицу времени, также как и предыдущий параметр номинирована в кВт, реже в ккалл.
  • Спепеть очистки воздуха воздушным фильтром, измеряется в так называемых классах очистки EU3, EU4 и т. д. Чем выше класс, тем соответственно тоньше очистка.
  • Уровень аккустического шума – звуковое давление, которое создает машина во время своей работы, измеряется Дб.
  • Гарабитные размеры или габариты, высота ширина и грубина, мм или м.
  • Вес или масса, кг.
  • Присоединительные размеры к воздуховодам системы вентиляции.
Производство

Наша компания производит широкий спектр оборудования для вентиляции и кондиционирования.

Доставка оборудования

Служба логистики опертивно доставит оборудование до вашего объекта, склада или до терминала транспортной компании.

Монтажный отдел

Cпециалисы монтажного отдела сделают монтаж и пуско-наладку системы вентиляции и кондиционирования "под ключ"

Сервисная служба

Cпециалисы сервисного отдела осуществляют плановое обслуживание оборудования, а также его гарантийный и постгарантийный ремонт

Персональный менеджер

Обратившись к нам, Вы будете закреплены за одним менеджером, который будет сопровождать Вас на всех этапах работы.

Акции апреля 2021

В этом месяце на ряд продукции проходит сезонная акция. Цены снижены. Товары в наличии на складе.

Xiaomi c (ПОДОГРЕВОМ) - с монтажом, доставкой и по выгодной цене, отзывы и фильтр в подарок brizon.ru

Новый уровень очистки

Свежесть и чистота во всем доме

Умный очиститель воздуха Smartmi пропускает воздух через пятиступенчатую систему фильтрации, постоянно наполняя помещение чистым воздухом, чтобы слегка поднять в нем давление. В помещение с повышенным давлением не попадают загрязнения снаружи, а изнутри буквально чистый воздух буквально выдавливает формальдегид, углекислый газ, частицы PM2.5 и вредные газы. Улучшенная система фильтрации также очищает воздух от бактерий и вирусов, делая его полностью безопасным для здоровья.

Новая система фильтрации

Подавляет >99.99% бактерий и вирусов

Комплексный пятиступенчатый фильтр очистителя воздуха Smartmi улавливает 99.98% частиц размером до 80-90 нанометров! Его особый слой с антибактериальными и противовирусными добавками эффективно подавляет содержащиеся в воздухе бактерии, чтобы очиститель мог непрерывно подавать в помещение только самый чистый и безопасный воздух.

Антибактериальное и противовирусное покрытие

Эффективно подавляет микроскопические угрозы

Особое покрытие фильтрующего элемента очистителя воздуха Smartmi разрушает белковую структуру бактерий и вирусов, полностью лишая их жизнеспособности. Очиститель Smartmi с эффективностью свыше 99.99% подавляет бактерии кишечной палочки и кандиды белой, вирус гриппа h2N1, а также имеет высокую степень защиты от плесени, создавая прочный барьер для защиты здоровья всех членов семьи.

Выдает до 160м3/ч

Создает циркуляцию и наполняет чистым воздухом

При производительности в 160 м3 чистого воздуха в час очиститель Smartmi формирует в комнате область слегка повышенного давления, в которую не может попасть вредный углекислый газ, формальдегид, частицы PM2.5 и другие загрязнения.

Встроенный керамический нагреватель

Комфорт в любое время года

Включив встроенный в очиститель Smartmi нагреватель, холодный воздух с улицы можно нагреть до комфортной температуры перед его подачей в помещение, чтобы даже зимой не выбирать между холодом и духотой.

Автоматическая настройка мощности и экономичный нагрев

Керамический нагревательный элемент очистителя воздуха Smartmi позволяет осуществлять точное автоматическое управление мощностью нагрева для изменения режима работы.

Большой центробежный вентилятор

Формирует мощный поток

Большой центробежный вентилятор очистителя воздуха Smartmi формирует объемный воздушный поток за счет быстрого вращения от японского бесщеточного электродвигателя с большим крутящим моментом. Кроме того, вентилятор и воздушные каналы заключены в изолирующий кожух из экструдированного пенополистирола, который поглощает вибрации и шумы, делая работу очистителя практически незаметной для окружающих.

Удобный пульт

Всего несколько кнопок для управления чистым воздухом

Очиститель воздуха Smartmi оснащен собственным пультом, работающим на частоте 2.4 Ггц. Его не нужно направлять прямо на очиститель, так что чистым воздухом теперь можно управлять даже из соседней комнаты.

Сенсорный OLED-дисплей

Очиститель Smartmi оснащен удобным сенсорным OLED-дисплеем, который берет на себя все функции по управлению и передаче информации, полностью отказавшись от физических кнопок. Достаточно легких нажатий, чтобы посмотреть данные о состоянии воздуха в помещении и настроить желаемый режим работы очистителя.

Круглосуточная забота о чистоте

Дышите чистым воздухом с первого нажатия

Интервальный режим перед уходом

После ухода на работу очиститель каждые 30 минут один раз обновляет воздух в помещении, чтобы поддерживать его чистым, не тратя на это много энергии.

Высокоточные датчики

Чувствуют каждое колебание

Умный очиститель воздуха Smartmi оснащен собственным лазерным датчиком микрочастиц, инфракрасным датчиком углекислого газа, чувствительным датчиком температуры и влажности и рядом других приборов, которые помогают ему получать обратную связь об эффективности очистки и даже участвовать в умных сценариях работы с другими устройствами.

Управление через приложение и голосом

Умные сценарии и голосовые помощники

С помощью приложения MiHome можно прямо на смартфон получать самые точные данные о состоянии воздуха в помещении, а также удаленно управлять работой очистителя Smartmi. Благодаря интеграции в экосистему MiHome им можно управлять с помощью голосовых помощников, а еще его можно включить в умные сценарии совместной работы с другими устройствами.

Самый эффективный клапан приточной вентиляции.

Ваш браузер не поддерживает HTML5 видео.

Пропускная способность 212 м³/час             Обслуживания не требуется

Приточная вентиляция «Овен»

Принцип работы приточного клапана «Овен»:

      Клапан устанавливается в наружной стене под окном за батареей отопления.
Свежий воздух с улицы попадает в «шумо-ветрогаситель» (Патент №2307987), где избавляется от уличного шума и лишней интенсивности напора, подогревается от горячей батареи и растекается по помещению. Отработанный воздух удаляется через существующую вытяжку. Если для комфортной температуры в комнате тепла батареи не хватает, предусмотрен клапан с электрическим нагревателем, который особенно необходим весной и осенью, когда на улице холодно, но отопление ещё или уже отключено.
«Овен 250» - 8 000 руб

«Овен 315» - 9 500 руб

Заказать

«Овен 250-Т» - 12 500 руб

«Овен 315-Т» - 16 000 руб

Заказать

«Овен 250-А» - 10 000 руб

«Овен 315-А» - 12 000 руб

Заказать

«Овен 250-АТ» - 14 500 руб

«Овен 315-АТ» - 18 000 руб

Заказать

Приточный клапан «Овен» с водяным нагревателем:

      Компания «Овен» предлагает клапан приточной вентиляции, оснащённый водяным нагревателем.
Его тепловая мощность 16,6 кВт позволяет самостоятельно отапливать достаточно большие помещения, исключительно приточным тёплым воздухом, не прибегая к дополнительным отопительным приборам. В качестве резервного источника тепла на случай отключения отопления, либо для межсезонья, при отключенном отоплении предусмотрен клапан и с водяным и электрическим нагревателями. «Овен 315-ВН» - 18 500 руб

Заказать

«Овен 315-ВН/Т» - 25 000 руб

Заказать

Купить клапан приточной вентиляции «Овен», а так же заказать его установку можно по телефону:
+7 (812) 963 03 09
[email protected]

без обеда и выходных.

Достоинства приточного клапана «Овен»:

Самая высокая производительность из всех существующих аналогов (пропускная способность 212 м³/ч при перепаде давления 10 Па) за счёт значительного (Ø250 мм) проходного сечения позволяет получить достаточно воздуха даже при слабой вытяжке и низкой скорости притока.


При щелевом оконном проветривании холод с улицы выталкивает в вытяжку тепло, создавая зону сквозняка. Клапан Овен напротив - посылает в помещение тёплый свежий воздух, вытесняя в вытяжку более прохладный отработанный.

При сильном набегающем ветре, сквозняки исключены, благодаря шумо-ветрогасителю. Ветер, попадая в него, разделяется на несколько встречных потоков, которые сталкиваются и запирают друг друга. Чем сильнее ветер, тем выше сопротивление ему ветрогасителя (т.е. без сквозняков). Вентиляция более комфортна, когда она незаметна.

Отсутствие в помещении зон интенсивного обдува как при использовании принудительных приточных установок с вентилятором.

Приходящий уличный воздух подогревается до комфортной температуры от существующей в здании системы отопления.

Клапан не требует никакого обслуживания в течении всего срока службы. Материалы, из которых он изготовлен - пластик и нержавейка не подвержены старению.

Отсутствие дорогостоящих и громоздких приточных систем, создающих шум и расходующих электроэнергию.

Предусмотрена возможность частичного запирания клапана для регулировки его производительности. Заслонка клапана утеплена, что исключает промерзание, когда он полностью закрыт.

Пыль с улицы задерживает фильтр (доп. опция, если окно выходит на особо пыльную и загазованную улицу). Обслуживание его картриджа производится без демонтажа батареи.

Отопление вентиляцией


Фото 1

Фото 2

Клапан приточной вентиляции «Овен» с водяным нагревателем при наличии вытяжки - это полноценный отопительный прибор. Тепловая мощность нагревателя 16,6 кВт. Помимо экономии места данный способ отопления является наиболее комфортным и к тому же экономичным, т. к. воздух поступает в комнату тёплым и, по мере приближения к вытяжному каналу отдаёт своё тепло помещению. В результате воздух удаляется уже остывший.

При радиаторном же отоплении в комнате происходит тепловое расслоение, т.к. конвекционное тепло от батареи устремляется наверх, оставляя внизу более прохладную зону. При этом, если в помещении есть вытяжка, то как правило, располагается она под потолком, как раз там, где собирается самый тёплый воздух. В результате удаляется этот самый тёплый воздух, унося с собой ценную тепловую энергию.

Для обогрева комнаты тёплым свежим воздухом, к установленному в наружной стене приточному клапану «Овен» необходимо подвести трубы , так же как к батарее отопления . Если теплоноситель вашей отопительной системы незамерзающий, то подключается клапан непосредственно к тепловой ветке (Фото 1), но если в трубах отопления простая вода, то добавляется промежуточный теплоноситель (Фото 2).

При непредвиденном отключении отопления в холодное время, замёрзшая вода может разрушить водяной нагреватель в составе клапана. Во избежание этого, тепло горячей воды необходимо передать незамерзающей жидкости (антифриз или гликоль), и уже эту жидкость подавать в приточный клапан.

Циркуляционный насос и водо-водяной теплообменник имеют незначительные габариты и помещаются в небольшой нише, устроенной в стене в районе отопительного стояка, либо в любом другом удобном месте. Термостатический регулятор автоматически меняет мощность водяного нагревателя, отслеживая температуру воздуха на выходе из клапана и поддерживает однажды заданную температуру в помещении.


Если Вас заинтересовали наши предложения, но остались вопросы, звоните по телефону (812) 963-03-09. Мы с удовольствием на них ответим, а так же предложим индивидуальное решение, оптимальное для Ваших конкретных условий.

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

© 2008 Санкт-Петербург
Овен - приточная вентиляция в квартире и в частном доме
Высокопроизводительная приточно-вытяжная система вентиляции с подогревом воздуха

LufterJET HELIX компактная приточная установка с подогревом

Обновленная модель 2019 года.

Новая система получила более мощный нагреватель — 600 Ватт. Сменился дисплей, теперь он OLED. Он легче читается и при этом не создает паразитное освещение. Так же для удобства использования изображение на нем можно вращать согласно положению установки системы. Еще в системе 2019 года появился автоматический ночной режим «Авто-Ночь», который автоматически переключает систему в заданный пользователем ночной и дневной режимы работы. Система HELIX осуществляет постоянный контролируемый приток свежего воздуха с улицы в помещение, не пропуская при этом шум, пыль и прочие загрязнения, обеспечивая тем самым здоровую воздушную среду. Непревзойденные характеристики и качество среди компактных приточек или, как их еще называют, проветриватели, в сочетании с современными энергосберегающими технологиями делают систему HELIX по-настоящему выдающейся. HELIX — это универсальная система, которая может работать и как приточный клапан (например КИВ, не потребляя электроэнергию), и как проветриватель без подогрева (например Аэропак СН), и как полноценная приточная установка с подогревом входящего воздуха. HELIX действительно внутри больше, чем снаружи, так как фильтр устройства расположен перед системой непосредственно в воздушном канале в стене. И при своих малых внешних размерах имеет большой внутренний объем, где размещается достаточно большой фильтр для эффективной очистки воздуха.





Выдающиеся характеристики и немецкая надежность:
  • Непревзойденно тихая работа ~ 22 dB при 60 м3/ч
  • Высокая производительность — 160 м3/ч
  • Огромный ресурс 70000 часов (Более 8 лет)



Функциональность и удобство пользования:
  • 15 уровней подачи воздуха до 160 м3/час
  • Пассивный режим работы (как приточный клапан) с 3-мя степенями открытия заслонки.
  • Автоматический ночной режим «Авто-Ночь»
  • Индикация ресурса фильтра
  • Пульт дистанционного управления
  • Программные режимы работы
  • Автоматическая регулируемая заслонка
  • Безопасный PTC керамический нагреватель
  • Комбинированный угольный фильтр с большим ресурсом.
  • Смарт-контроль (Авоматическое управление) ожидается
  • Универсальный монтаж (размещение под любым углом)
  • Вращение изображения на дисплее
    для удобства использования в любом положении
  • Ультракомпактные размеры (20х23х9,8 см)



Передовые энергосберегающие технологии:


Система подогрева с частотным управлением — экономичнее традиционной до 30%.


EC-Вентилятор — высокая энергоэффективность.
КПД более 90% на всех скоростных режимах


NO FROST (защита от конденсата и обмерзания) — дает возможность использовать систему при отрицательных температурах до -25ºС, без включения подогрева воздуха. Позволяет существенно экономить электроэнергию.





Комплектация:
  • Система LUFTER-JET HELIX — 1шт.
  • Универсальный угольный фильтр HELIX — 1 шт.
  • Пульт дистанционного управления — 1 шт.
  • Батарейка для пульта ДУ — 1шт.
  • Крепежный комплект — 1 шт.
  • Руководство по эксплуатации — 1шт.

ПОЧЕМУ ВАМ НУЖЕН ТЕПЛО НА ВПУСКНОМ КОЛЛЕКТОРЕ

ПОЧЕМУ НЕОБХОДИМ ТЕПЛ ДЛЯ ВПУСКНОГО ПАТРУБКА

ПОЧЕМУ ВАМ НУЖЕН ТЕПЛО ВПУСКНОГО ПАТРУБКА - Том Лэнгдон

Чаще всего я получаю жалобы от участников, которые жалуются, что, поскольку они установили несколько карбюраторов, двигатель колеблется и спотыкается на низкой скорости при начальном нормальном ускорении даже после Разогрев. Наиболее обвиняемым виновником является проклятый карбюратор Rochester. Обычно это ложно обвиненный!

Обычно при установке сдвоенных выпускных коллекторов или коллекторов, подача тепла выхлопных газов во впускной коллектор исключена, поскольку (кроме Эдмундса и совсем недавно Клиффорда) нет никаких положений или инструкция по обеспечению тепла Почему ?? Не знаю и мог только догадываться. В любой Для достижения хорошей реакции на вождение и разумного расхода топлива потребуется высокая температура. экономия. Вот почему:

Поскольку жидкое топливо поступает в коллектор из карбюратора, вакуум испаряет топливо и вызывает охлаждающий эффект на стенках во многом подобно охлаждающему эффекту распыления аэрозоля на вашу кожу. Сейчас у вас холодный коллектор. Если вы не обеспечиваете постоянную подачу тепла, коллектор останется холодным и даже накроет мороз в некоторых условиях. В в этот момент, если будет предпринята попытка ускорения, вакуум упадет, топливо не будет дольше испаряются и будут конденсироваться на холодных стенках коллектора, пока они не станут полного насыщения влажным топливом это занимает около трех секунд, в течение которых время В двигатель не поступает топливо (и, следовательно, нет мощности или "провисание") После полного пропитывания стен топливом воздушный поток наконец поднимает и заливает некоторые цилиндры, но не все из них, потому что жидкое топливо, как известно, плохо для равномерного распределения.

Больше топлива (большие жиклеры) только немного поможет проблема и фактически ухудшает состояние чрезмерно богатой смеси и загрязнение свечей зажигания и экономия топлива.

Решение: умеренная и непрерывная подача тепла для сохранения стенки впускного коллектора теплые и топливо в парообразном виде. Вытяжное тепло быстро, но требует наличия дроссельной заслонки в одном коллекторе, чтобы заставить поток выхлопных газов. Водяной нагрев медленнее, но очень чистый и не вызывает коррозии алюминиевых коллекторов. В этом методе используется водяной насос для непрерывной подачи теплой воды в проход под коллектором.Иногда бывает необходимо приварить трубку к коллектора, но убедитесь, что обеспечен плотный контакт между охлаждающей жидкостью и коллектор стены и пола. Просто приварите трубу с закрытой стенкой к нижней части коллектор не обеспечивает достаточной теплопередачи.

Оценка нагретого входа для уменьшения ошибки, связанной с влажностью в недорогих датчиках твердых частиц

 @misc {89,
  abstract = {Количество недорогих датчиков твердых частиц (PM), доступных на рынке, увеличилось в последние годы. Они доступны по цене, компактны и не требуют обслуживания, что означает, что их легко развернуть и использовать для мониторинга воздуха в реальном времени. Однако сообщается, что точность недорогих датчиков ТЧ варьируется в зависимости от нескольких факторов. Этот тезис направлен на исследование и уменьшение ошибок, вызванных относительной влажностью. Было рассмотрено несколько аппаратных методов снижения относительной влажности воздуха. К ним относятся нагревание, диффузия, разбавление и сушка мембраны. Нагревание было выбрано как наиболее подходящий метод для использования с недорогими датчиками ТЧ из-за низких затрат на обслуживание, небольших размеров и низкой цены.Выбранная концепция была разработана в виде двух идентичных прототипов, состоящих из нагретой трубы, которая была присоединена к двум датчикам Alphasense OPC-N2. Чтобы оценить, как датчики ведут себя при различной влажности с прототипом и без него, были проведены испытания в городских условиях (Мальмё, Швеция). Также были проведены испытания в контролируемой аэрозольной лаборатории (LTH, Лунд, Швеция).  Результаты испытаний в городских условиях показывают, что по сравнению с эталонным прибором, собственные датчики OPC-N2 подвержены ошибкам относительной влажности, особенно когда относительная влажность превышает 75%.Кроме того, наблюдалось постоянное смещение между двумя идентичными датчиками. Установка прототипа нагретого воздухозаборника улучшила корреляцию между датчиками OPC-N2 и эталонным прибором. Результаты лабораторных испытаний оказались неубедительными, возможно, из-за того, что большая часть генерируемых частиц находилась за пределами указанного диапазона обнаружения для недорогих датчиков PM.},
  author = {Черницки, Петр и Каллмерт, Матиас},
  keyword = {твердые частицы, оптический счетчик частиц, относительная влажность, недорогой, датчик PM, вход с подогревом},
  language = {eng},
  note = {Student Paper},
  title = {Оценка нагретого воздухозаборника для уменьшения ошибки, связанной с влажностью в недорогих датчиках твердых частиц},
  год = {2019},
}



Philips Respironics Входное уплотнение сухой камеры для увлажнителей с подогревом серии DreamStation : Бесплатная доставка

Входное уплотнение подходит к внутренней части узла сухого бокса увлажнителя DreamStation для создания надежного уплотнения между сухим боксом и водяной камерой (резервуаром) увлажнителя DreamStation.Он должен всегда находиться на месте, пока используется увлажнитель.

ЧИСТКА И УХОД: Уплотнение впускного отверстия сухого бокса DreamStation можно снимать и очищать при необходимости, если уплотнение ослабнет или станет грязным. Для достижения наилучшего результата очистите вручную теплой водой с мягким мылом. После очистки перед повторной установкой уплотнение следует положить ровно, чтобы оно полностью высохло, вдали от прямых солнечных лучей и / или тепла. При необходимости замените уплотнение, если оно выглядит поврежденным или изношенным. Для получения полных инструкций просмотрите документацию, прилагаемую к вашему оборудованию.

Информация о продукте
  • Производитель Philips Respironics
  • Номера деталей 1120613
  • Код HCPCS E1399
  • Код GTIN / UPC 00694157857367
  • Гарантия 30 дней - Полные сведения о гарантии см. В документации производителя.
Совместимость
  • Все аппараты CPAP и BiPAP серий DreamStation (Original). Несовместимо с Все машины серий DreamStation 2 и DreamStation Go.
Физические характеристики
  • Размер (приблизительно) 1,75 x 1,10 x 0,50 дюйма
  • Материалы, изготовленные без использования латекса из натурального каучука

Обзоры

4,85

Средний рейтинг
Всего 13 отзывов

  • .Обзор
    Отправлено вовремя. Без вопросов.
    Автор OpenFinch-88202, Алабама, 2021-01-14
  • .Как и ожидалось
    Доволен покупкой и ценой !!!!
    Написано CheeledArmadillo-26856, Пенсильвания, 20 июля 31
  • .Подходит идеально
    Я получил его быстро. И он идеально подходит
    Автор ObedientCamel-12721, 2020-06-02
  • . Быстрая бесплатная доставка
    Быстрая и бесплатная доставка. Легкая оплата. Один.
    Автор PlainDeer-71546, 2020-05-24
  • . Превосходное обслуживание
    Мне пришлось заказать входное уплотнение для моей станции bipac dream, у этой компании было его на складе за половину цены, и она сказала, что прибудет через 7 дней, к моему удивлению, она оказалась в моем почтовом ящике два днями позже .Рад получить в ближайшее время и буду заказывать снова
    Автор: smileGazelle-23301, 2020-05-22
  • . Отлично
    Имел правильную часть CPAP и очень хорошие поставки во время COVID ... отличный сервис
    Написано FamousAmphibian-78693, Ричмонд, Индиана, США2020-04-10
  • . Идеально подходит, получил быстро
    2-й раз заказал это, и это идеально подходит. Они также отправляют быстро
    Автор: waltirv, Мельбурн, Флорида, 28 марта 2020 г.
  • .Отличный сервис.
    У них были нужные мне продукты на складе, по правильной цене и быстрой доставке. При необходимости буду заказывать заново.
    Автор MushyOctopus-2914, 2020-03-27
  • . Его давно следовало заменить.
    Впускное уплотнение сухой коробки было очень легко заменить и помогло стабилизировать давление в моей Dreamstation.
    Автор s_j_morgan, 2020-02-15
  • Уплотнение CPAP
    Я случайно выбросил свое сухое уплотнение коробки для моего аппарата Dreamstation CPAP, и мне быстро понадобилась моя запчасть.Быстрая доставка, правая часть снова будет вести с ними дела.
    Автор: mikriv, Kansas2019-07-01
  • . Уплотнение сухой коробки
    Машина не удерживала влагу, пока я не заменил обе прокладки бака. Теперь он снова отлично работает.
    Автор elizabethschnitz5, 02.01.2019
  • . Товар прибыл, как рекламируется, менее чем за половину стоимости конкурентов.
    Легко делать покупки. куплю снова.
    Автор davidasaylor, 30 декабря 2018 г.
  • .Только рекламация доставка!
    Мне предоставили возможность и я выбрал бесплатную доставку в течение 2–3 дней, что вообще ничего не значило. Я хотел и нуждался в этой роли меньше, чем за этот период времени. Я был бы счастлив заплатить за это, но зачем это делать, если можно получить его бесплатно? Запчасть прибыла за 6 дней! Нехорошо!
    Автор d9sschofield, 08.09.2018

Показать больше

Показать меньше

global_template-cssui-global-footer-item.htm.html

Разделение, разделение и не только - извлечение максимальной отдачи от входного отверстия

При всех этих разработках парадоксально, что одна область, которая, возможно, больше всего сбивает с толку хроматографов впускной патрубок не получил должного внимания.На основных приборах используются четыре входа: разделенный, без разделения, на колонке и испарение с программируемой температурой (PTV). Безусловно, наиболее часто используемые воздухозаборники делятся и не делятся, которые были разработаны в 1950-х и 1960-х годах; самый последний из разработанных входных отверстий, PTV, был изобретен в 1979 году. Хотя компьютерное управление пневматикой и высокоинертными материалами стеклянных рукавов незначительно улучшило разделение и отсутствие разделения в качестве входных отверстий, фундаментальные проблемы, которые ставили хроматографистов в тупик на протяжении 50 и более лет, остаются.

Разделение и без разделения - старые надежные резервные модули

Подавляющее большинство производимых сегодня газовых хроматографов имеют один вход, часто называемый входом без разделения и без разделения, который выполняет два типа ввода жидкой пробы: разделенный и без разделения. В разной степени разделенные и неразделенные инъекции решают пять основных проблем, связанных с вводом жидких образцов в капиллярную систему ГХ:

  • Проблема с иглой: большинство игл шприца не помещаются в капиллярную колонку.
  • Проблема с массой: вы можете ввести только небольшое количество образца в капиллярную колонку (1 мкл жидкого образца весит около 1 мг), и вы никогда не узнаете, сколько образца вы на самом деле ввели.
  • Проблема времени: вы никогда не знаете точно, сколько времени займет процесс впрыска или насколько широкими будут пики в верхней части колонки.
  • Проблема загрязнения: грязные образцы плохо влияют на колонку, и загрязнители могут собираться на входе или в головке колонки и взаимодействовать или реагировать с аналитами.Аналиты также могут взаимодействовать с поверхностями внутри впускного отверстия.
  • Проблема распознавания: нагрев впускного отверстия или иглы шприца может привести к тому, что одни аналиты останутся в игле или впускном отверстии, в то время как другие попадут в колонку.

Принципиальная схема впускного канала без деления и разделения показана на рисунке 1. Обратите внимание, что впускной канал имеет высокую тепловую массу и обычно нагревается до температуры, значительно превышающей нормальную точку кипения большинства образцов, часто 250 ° C. Как видно на рисунке, пять основных проблем частично решаются конструкцией впускного канала и тем, как он работает.Простой обзор некоторых основных принципов можно найти в Интернете по адресу LCGC North America 's ChromAcademy (1). Обсуждение основ технического обслуживания впускных каналов с разделением и без разделения можно найти в выпуске LCGC North America (2) за май 2018 г. В классической книге Гроба по разделенным и безразделенным инъекциям содержится более 800 страниц основ, теории и практики, относящихся к разделенным и неразделенным инъекциям (3).


Рис. 1: Принципиальная схема впускного канала без деления деления.

Проблема с иглой решается с помощью стеклянной гильзы, которая служит местом переноса пробы от иглы шприца к колонке.Все обычные иглы шприцев легко помещаются в стеклянные гильзы, используемые в входных отверстиях с разделением и без разделения. Проблема с массой очевидна при раздельном впрыске, что можно проиллюстрировать на простом примере. Количество жидкого образца в 1 мг (1 мкл) с соотношением деления 100: 1 позволяет примерно 10 мкг образца достичь колонки. Если концентрация аналита составляет 1 ppm, то масса, достигающая детектора, при условии, что ничего не теряется в колонке или на входе, может быть оценена как 10 пг, что ниже пределов обнаружения многих детекторов.Разделенная инъекция, хотя и считается простой, очень ограничена для анализа следов.

Введение без деления потока частично решает эту проблему, поскольку позволяет ввести почти всю введенную пробу в колонку. В приведенном выше примере коэффициент разделения не был бы включен, поэтому масса, приходящая на колонку, оценивается как 1 нг, что намного больше подходит для большинства детекторов. Вторая проблема массы возникает с термином «оценочная» для описания массы аналита, достигающего колонки в обоих вышеупомянутых примерах.Хотя методы калибровки могут в основном смягчить эту проблему для большинства количественных анализов, фактическая масса анализируемого вещества, достигающего колонки, точно неизвестна ни при раздельном, ни при безраздельном вводе.

Недавно Бай и его коллеги использовали вакуумное ультрафиолетовое детектирование, которое позволяет проводить псевдоабсолютное количественное определение без использования стандартов, чтобы проверить эффективность разделенных и неразделенных инъекций (4). Они проанализировали несколько переменных, включая коэффициент разделения, время «выключения» без разделения и объем закачки.При исследовании коэффициента разделения во всех случаях с коэффициентами разделения в диапазоне от 5: 1 до 200: 1 фактическая масса, измеренная с помощью GC – VUV, была значительно ниже ожидаемой массы, рассчитанной с использованием концентрации пробы, объема впрыска и коэффициента разделения. . Было замечено, что производительность ухудшилась при более низких коэффициентах разделения.

Как при раздельном, так и неразделенном вводе важно избегать перегрузки стеклянной гильзы слишком большим количеством пара при испарении пробы. Многие типичные стеклянные гильзы имеют объем 1 мл или меньше, но в зависимости от растворителя объем жидкости 1 мкл может иметь объем от 200 мкл к 1.2 мл или более после полного испарения. Чтобы помочь в решении этой проблемы, в Интернете доступно несколько калькуляторов объема паров растворителя (1,5–6). Эти калькуляторы полезны для оценки паров растворителя, образующихся в процессе впрыска, и сравнения их с объемом типичных стеклянных гильз. Убедитесь, что объем паров растворителя меньше объема стеклянной гильзы. Этот эффект также может способствовать возникновению проблем с массой, если пары растворителя попадают обратно в газовые линии, которые питают входное отверстие, унося с собой некоторые испарившиеся аналиты.

При вводе без разделения и в небольшой степени при разделении, особенно при низких коэффициентах разделения, проблема времени представляет собой серьезную проблему, которую Гроб (3) назвал «расширением полосы во времени». Во время периода «продувки» при безраздельном впрыске поток газа через стеклянную гильзу уменьшается, чтобы соответствовать потоку в колонне. Для многих типичных капиллярных колонок этот расход составляет около 1 мл / мин. Если стеклянная гильза имеет объем около 1 мл, то газу-носителю может потребоваться около 1 минуты, чтобы сдвинуть введенный образец в колонку, поэтому начальный пик, достигающий колонки, будет иметь ширину около 1 минуты!

На рисунке 2 показаны некоторые профили реальных пиков, когда они покидают впускное отверстие в условиях без разделения (7,8).Эти профили были получены путем размещения очень короткой пустой линии передачи из плавленого кварца между входом и пламенно-ионизационным детектором и использования SPME для выполнения впрыска (так что растворитель отсутствует). Обратите внимание, что пики имеют ширину около 1 мин и не полностью симметричны. Основная часть уширения пиков обусловлена ​​временем, требуемым для того, чтобы образец прошел от волокна SPME через стеклянную гильзу и попал в колонку. Также обратите внимание, что следы пробы могут оставаться во впускном отверстии в течение длительного периода времени, часто намного дольше, чем время «выключения продувки».Минимизация времени, необходимого для прохождения образцом стеклянной гильзы, должна быть целью разработки метода.


Рис. 2: Профили закачки трех алканов в условиях без разделения из SPME с внутренним диаметром 2 мм. стеклянный рукав.

Очевидно, что пики, возникающие в результате большинства инъекций без разделения, не достигают ширины 1 мин на детекторе и на хроматограммах. Здесь задействовано несколько механизмов фокусировки пика, все они подробно описаны в книге Гроба (3). Эти механизмы приводят к некоторым важным моментам оптимизации, характерным для безраздельных инъекций:

  • Используйте холодный захват для перефокусировки высококипящих растворенных веществ.Если возможно, запустите температурную программу как минимум на 100 ° C ниже нормальной точки кипения аналитов.
  • Используйте эффекты растворителя для изменения фокусировки низкокипящих растворенных веществ. Запустите температурную программу на 30–40 ° C ниже нормальной точки кипения растворителя. Для большинства растворителей и для удобства я начинаю с 40 ° C. Влияние эффектов растворителя уменьшается по мере увеличения нормальной точки кипения аналита.
  • Используйте стеклянную втулку с прямой трубкой с узким проходом, но остерегайтесь возможной перегрузки футеровки, поскольку растворитель испаряется.Препятствия и материалы, такие как стекловата, собирают грязь и могут вызвать столько же проблем, сколько и решить.
  • Сопоставьте полярность растворителя с полярностью колонки. Используйте неполярные растворители с неполярными колонками.

Чтобы воспользоваться преимуществами этой оптимизации, все методы, использующие безраздельный впрыск, должны быть запрограммированы по температуре.

Проблемы с загрязнением связаны с составом образца, и химический состав поверхностей внутри впускного канала и колонки может быть особенно сложным.Очевидно, что грязные образцы могут сократить срок службы колонки, засоряя колонку или впускной канал. Конструкция входных отверстий без разделения и разделения, в которых используется стеклянная гильза, действительно предотвращает некоторое загрязнение колонки, обеспечивая место посадки для нелетучих компонентов пробы. Однако нелетучие компоненты пробы или остаточные компоненты, оставшиеся после инъекций без разделения, могут оставаться на поверхностях и загрязнять их.

Обдумывание образцов, взаимодействующих с поверхностями на входе, приводит к простому вопросу с удивительно сложным ответом.

Что на самом деле происходит, когда жидкая проба выбрасывается из шприца в впускное отверстие без делителей?

Большинство коротких курсов и книг по ГХ говорят нам, что введенная проба мгновенно испаряется, а затем смешивается с газом-носителем и переносится в виде гомогенной смеси в паровой фазе в колонку. Для облегчения этой концепции были разработаны многочисленные стеклянные рукава. Однако два эксперимента, основанных на здравом смысле, демонстрируют, что это описание процесса неточно и что необходимо соблюдать осторожность, чтобы избежать реакций и загрязнения на входе.

На рис. 3 показан результат, когда небольшой объем около 5 мл воды, аналогичный образцу, наливается на горячую чугунную сковороду, аналогично горячим входным поверхностям. Этот эксперимент был проведен дома, но он также работает в лаборатории с горячей плитой. Мало того, что вода не испаряется сразу, но и из-за образования парового слоя между водой и поверхностью видно, как она танцует. Это то, что на самом деле происходит, когда жидкий образец ударяется о поверхности внутри нагретого входа.Понятно, что процессы испарения в нагретых входах нелегко контролировать и, конечно, не воспроизводятся. Этот эффект также является основной причиной дискриминации иглы шприца, которая обычна при ручных инъекциях и вызвана нагреванием иглы шприца во входном отверстии.


Рис. 3. Результат добавления примерно 5 мл воды в горячую чугунную сковороду. Для полного испарения воды потребовалось около 10 с. Обратите внимание, что некоторые капли окрашены, что является результатом загрязнения поверхности сковороды.

Второй простой эксперимент - просто посмотреть, как далеко можно впрыснуть немного воды с помощью обычного шприца на 10 мкл, используемого для ГХ. Легко стрелять жидкостью на гораздо большее расстояние, чем длина входного отверстия. Этот эксперимент демонстрирует, что жидкость, выходящая из шприца, вряд ли будет растекаться и мгновенно испаряться при выходе из шприца. Скорее всего, он выстрелит прямо к первой поверхности, с которой столкнется, а затем испарится, как в примере со сковородой. Книга Гроба (3) включает DVD с несколькими видеороликами, демонстрирующими этот процесс.Некоторые из этих видеороликов можно посмотреть в Интернете (9).

Эти эффекты нагрева являются основной причиной пятой проблемы: дискриминации. Они могут вызвать преимущественное испарение некоторых аналитов и их перенос в колонку, тогда как другие компоненты испаряются не так эффективно и переносятся лишь частично или не попадают в колонку вообще. Поскольку нагрев не контролируется должным образом, то и дискриминация тоже. Дискриминация и загрязнение на входе являются основными причинами проблем с точностью и точностью в газовой хроматографии.

Исходя из пяти задач, следующие быстрые клавиши могут помочь аналитикам уменьшить дискриминацию и загрязнение и получить максимальную отдачу от классических разделенных и неразделенных входов:

1. Поддерживайте вход нагретым и постоянно поддерживайте поток газа-носителя, чтобы уменьшить загрязнение. Режим экономии газа между прогонами снижает потребление газа-носителя.

2. Используйте быстрый автоматический пробоотборник для ввода жидких проб - чем быстрее, тем лучше.

3. Используйте лучший стеклянный рукав для вашего образца.Рукава для сплит и без спуска различаются. Для всех образцов нет гильзы для волшебной пули. При оптимизации вашего метода вам следует протестировать несколько разных рукавов.

4. Регулярно проверяйте чистоту и очищайте впускное отверстие. Используйте фонарик, чтобы найти мусор на дне впускного отверстия, и очистите его, если вы его заметите.

5. Часто меняйте перегородку. Широкие тупые иглы, используемые во многих автосэмплерах, могут быстро заделать их и вызвать утечки.

Почему мы все еще делаем горячие инъекции?

Большинство проблем, связанных с использованием входов с разделением и без разделения, возникает из-за того, что входной канал нагревается.Причины нагрева этих входных отверстий возникли из-за ГХ с насадочной колонкой, в которой сильный нагрев является единственным способом обеспечить прохождение аналитов через колонку. В классических насадочных колонках большая масса неподвижной фазы, присутствующей в колонке при газожидкостной хроматографии, или большая площадь поверхности в случае газожидкостной хроматографии, обычно означает, что анализы проводят при температурах выше нормальных точек кипения аналиты. Поэтому требуется сильный нагрев на протяжении всего разделения, включая нагнетание, разделение и обнаружение.Впускные отверстия насадочной колонки также, как правило, очень просты: игла шприца входит непосредственно в колонку, поэтому многие из описанных выше проблем с впускными отверстиями для капилляров не возникают.

В капиллярной ГХ низкая масса неподвижной фазы, присутствующей в колонке, изменяет условия равновесия, на которых основано разделение ГХ. При большинстве тонких и средних пленок разделения проводят при температурах ниже нормальных точек кипения аналитов. Таким образом, классические раздельные инъекции и инъекции без разделения включают выброс образца из шприца, испарение в стеклянной гильзе, перенос пара через стеклянную гильзу в колонку и конденсацию в неподвижную фазу в колонке.Каждый из этих шагов может включать сложные химические взаимодействия, и, как показано на рисунке 3, они могут происходить неконтролируемым образом. Эта возможная проблема приводит к вопросу: «Почему мы все еще делаем горячие инъекции?»

Ложный ответ на этот вопрос заключается в том, что альтернативы нет. Почти для каждого капиллярного газового хроматографа доступны две альтернативы: впускные отверстия на колонке и PTV. Оба этих впускных отверстия устраняют большую часть проблем загрязнения и распознавания, связанных с горячим впрыском и поверхностью стеклянной гильзы, путем впрыскивания образца в холодное впускное отверстие вместо горячего впускного отверстия.При таком подходе игла и впускное отверстие шприца остается прохладной на протяжении всего процесса инъекции. Впускное отверстие затем нагревается для перемещения аналитов в колонку после удаления шприца. Впускные патрубки «на колонке» и «PTV» доступны уже несколько десятилетий, но они остаются нишевыми технологиями, даже несмотря на то, что они могут уменьшить или устранить основные жалобы на впускные устройства с разделением и без разделения.

Впуск на колонке - это именно то, что: игла шприца вставляется непосредственно в конец колонки, и жидкий образец наносится на головку колонки.Затем температура на входе программируется вместе с колонкой для создания разделения. Использование этого впускного отверстия полностью исключает нагрев во время впрыска и стеклянного рукава, устраняя все проблемы, описанные выше, которые могут возникнуть на этих этапах. Входные отверстия для охлаждающих колонок особенно полезны для анализа следов термолабильных аналитов, особенно там, где требуется инертный вход. Самая большая сила впускного отверстия на колонке, заключающаяся в том, что весь образец, выходящий из шприца, попадает в колонку, также является его наибольшим недостатком.Если весь образец попадает в столбец, то же самое происходит и с любыми энергонезависимыми компонентами матрицы, которые могут легко засорить столбец после всего лишь нескольких инъекций.

Помимо возможности засорения колонки, другим серьезным недостатком входных отверстий на колонке является шприц. Можно использовать традиционные шприцы с внутренним диаметром 530 мкм. колонны мегабурные; однако для колонок с меньшим внутренним диаметром требуются специальные шприцы с коническими иглами или удлинители игл из плавленого кварца, которые могут быть очень хрупкими и сложными в обращении.

На рисунке 4 показаны компоненты типичного впускного отверстия на колонне. Как и другие входные отверстия, во время инъекции шприц проходит через перегородку. Направляющая для иглы обеспечивает правильное выравнивание иглы шприца с колонкой, чтобы игла могла проходить в колонку, не зацепляясь и не сгибаясь. Подобно входу насадочной колонки, газ-носитель проходит вокруг внешней части колонки, затем через направляющую иглы в колонку. Очистка перегородки используется для поддержания ее в чистоте, что особенно важно, поскольку впускное отверстие большую часть времени охлаждается.Образец жидкости, покидающий шприц, изображен в правой части рисунка 4. Когда жидкость выходит из шприца, она покрывает первые несколько сантиметров внутренней части колонки. При повышении температуры колонны жидкость будет удаляться аналогично эффектам растворителя при впрыске без деления потока.


Рис. 4: Схема холодного входа в колонку, показывающая основные компоненты и иглу шприца, входящую в колонку.

Добавление предколонки, за которой следует тройник с выходами к аналитической колонке и внешним выходом для паров, добавляет возможность выхода паров растворителя, что позволяет использовать вход на колонке с впрыском большого объема до нескольких сотен микролитров, с сопутствующие улучшения пределов обнаружения (10).

Преимущества холодного входа в колонку очевидны, поскольку проба вводится без нагрева. Такой подход позволяет образцам выходить из шприца без потерь из-за нагрева иглы, и он помещает весь введенный образец в колонку без потерь, вызванных нагретым входным отверстием и стеклянной гильзой. Дополнительными преимуществами являются простота и низкое использование газа-носителя. Впускное отверстие на колонке является предпочтительным впускным отверстием, если инертность и анализ следов являются аналитическими требованиями.Основным недостатком является то, что колонка подвергается прямому воздействию всей пробы, поэтому «грязные» пробы могут быстро засорить колонку, что приведет к гораздо большей потребности в обрезке или замене колонок.

В 1979 году Фогт и его коллеги модифицировали впускной патрубок без деления и деления, аналогичный показанному на рисунке 1, чтобы обеспечить быстрое нагревание и охлаждение стеклянной гильзы (11,12). Короче говоря, они удалили блок с высокой тепловой массой, содержащий стеклянный рукав, и заменили его трубкой с низкой тепловой массой, обернутой нагревательной лентой.Эта модификация позволяет впускному каналу работать в четырех режимах: традиционный горячий разделение и без разделения плюс холодный разделение и без разделения. В двух холодных режимах инжекция сопровождается быстрым нагревом входного отверстия после инжекции, в результате чего проба переносится в колонку в гораздо более контролируемых условиях, чем в традиционных режимах горячего разделения и без разделения. Этот вход и процесс, PTV, очень универсальны, но требуют дополнительного обучения и разработки методов для эффективного использования. Впускной патрубок PTV стал широко доступен в 1990-х годах, когда он привлек значительное внимание в литературе.Он все еще доступен сегодня, но пока не стал популярным, возможно, из-за его дополнительной стоимости и сложности.

Схематично впуск PTV аналогичен впускному отверстию без деления и разделения, показанному на рисунке 1. Низкая тепловая масса, окружающая стеклянную гильзу, обеспечивает быстрое нагревание и охлаждение, а также допускает несколько режимов работы:

  • Горячий разделение такое же, как и традиционный сплит.
  • Горячий без разделения - это то же самое, что и традиционный без разделения.
  • Холодное разделение и без разделения включает инжекцию образца в условиях разделения или без разделения в охлаждаемый вход, как правило, в стеклянную гильзу с уплотнением или перегородками.Этот метод позволяет образцу выталкиваться из шприца и приземляться на поверхности внутри впускного отверстия при охлаждении, избегая эффектов испарения, подобных тем, которые показаны на рисунке 3. Впускное отверстие затем быстро нагревается, чтобы ввести образец в колонку. Эти методы могут быть особенно полезны для термолабильных или чувствительных аналитов, поскольку скорость нагрева образца можно контролировать. Холодное разделение и без разделения также уменьшают или устраняют потери образца в результате перегрузки паром и различения иглы шприца.
  • Холодный отвод растворителя без разделения или впрыск большого объема - это вариант метода холодного без разделения, который позволяет вводить гораздо большие объемы пробы. Объем до сотен микролитров впрыскивается в холодный упакованный стеклянный рукав. Набивка служит для удержания жидкости на месте, пока растворитель испаряется потоком газа-носителя в вентиляционное отверстие. Во время процесса испарения поток от входа в колонну отсутствует. После испарения примерно 95% растворителя оставшаяся проба, включая теперь концентрированные аналиты, переносится в колонку в условиях без разделения.

На большинстве газовых хроматографов вход PTV не входит в стандартную комплектацию. Он предлагает преимущества универсальности, уменьшения или устранения проблем загрязнения и дискриминации, которые ставят под сомнение разделение и без разделения, а также возможность впрыска большого объема. Главный недостаток в том, что с ним не так просто работать. Разработка метода инъекций большого объема включает несколько этапов. Есть несколько вводных руководств и примеров приложений, которые доступны в свободном доступе в Интернете (13).

Классические раздельные и бесступенчатые впускные патрубки с подогревом и методы впрыска хорошо служат газовым хроматографам почти 50 лет. Однако эти входные отверстия постоянно и сильно нагреваются, и их эффективность для ввода пробы в капиллярные колонки ограничена. Нагрев впускного отверстия во время процесса впрыска вызывает несколько проблем, включая ненужные потери образца, расширение полосы и возможное загрязнение. При вводе с горячим разделением и без разделения количество пробы, фактически достигающей колонки, можно только оценить.Эти проблемы заставляют специалистов по газовой хроматографии исследовать холодный ввод в колонку и впрыск PTV. Cool on-column и PTV были доступны почти так же давно, как и сплит-системы и без деления, но не получили такого широкого распространения. Описанные здесь несколько возможностей для крутых колонок и PTV - это только начало.

Ссылки

(1) http://www.chromacademy.com/gc-sample-introduction-best-practice.html (по состоянию на май 2018 г.).

(2) «Основы», LCGC North Am. 36 (5), 338 (2018).

(3) К. Гроб, Разделенный и бесступенчатый впрыск для количественной газовой хроматографии: концепции, процессы, практические рекомендации, источники ошибок (John Wiley & Sons, New York, New York, 2007).

(4) L. Bai, J. Smuts, P. Walsh, C. Qiu, H.M. Макнейр, К.А. Schug, Analytica Chemica Acta 953, 10–22 (2017).

(5) http://www.chromacademy.com/gc-sample-introduction-best-practice.html (по состоянию на май 2018 г.).

(6) http://www.chromacademy.com/gc-sample-introduction-best-practice.html (по состоянию на май 2018 г.).

(7) Н.Х. Сноу и П. Окейо, J. High Res. Chromatogr. 20, 77–81 (1997).

(8) П. Окейо, «Твердая фазовая микроэкстракция: оптимизация и интерфейс с ГХ / МС для анализа следов стероидов в биологических жидкостях», докторская диссертация, Университет Сетон Холл, 1997, стр. 63–83.

(9) Н. Сноу, «Что на самом деле происходит в стеклянной оболочке», chromedia.org; http: // www.chromedia.org/chromedia?waxtrapp=wlqdcDsHonOvmOlIEcCvBC&subNav=bcqpckDsHonOvmOlIEcCvBCuF (по состоянию на май 2018 г.).

(10) J. Teske и W. Engewald, TrAC, Trends Anal. Chem. 21, 584–593 (2002).

(11) W. Vogt, K. Jacob, H. W. Obwexer, J. Chromatogr. А 174, 437–439 ​​(1979).

(12) W, Vogt, K. Jacob, AB. Онезорге и Х. Obwexer, J. Chromatogr. А 186, 197–205 (1979).

(13) https://www.glsciences.eu/html/ptv-injection.html (по состоянию на май 2018 г.).

(14) https://www.glsciences.eu/html/ptv-injection.html (по состоянию на май 2018 г.).

ОБ АВТОРЕ

Николас Х. Сноу - профессор-учредитель кафедры химии и биохимии Университета Сетон Холл. Он также является директором по исследованиям университета и директором Центра партнерства академической индустрии. За 30 лет работы хроматографом он опубликовал более 60 рецензируемых статей и глав книг, а также провел более 200 презентаций и коротких курсов.Он интересуется основами и приложениями науки о разделении, особенно газовой хроматографией, отбором проб и пробоподготовкой для химического анализа. Его исследовательская группа очень активна, с текущими проектами с использованием ГХ, ГХ-МС, двумерной ГХ и методов экстракции, включая парофазную, жидкостно-жидкостную экстракцию и ТФМЭ.

ОБ РЕДАКТОРЕ КОЛОННЫ

Джон В. Хиншоу Редактор "GC Connections" Джон В. Хиншоу - старший научный сотрудник Serveron Corporation в Бивертоне, штат Орегон, и член редакционного совета LCGC доска.Прямая переписка об этой колонке автору по электронной почте: [email protected]

Испарение частиц полярных стратосферных облаков in situ в нагретом входе

Абстрактные

В декабре 2001 и 2002 гг. Измерения аэрозолей на месте проводились с баллонной платформы в полярном стратосферном облаке (PSC), содержащем жидкие (переохлажденные тройные растворы, STS) и твердые (тригидрат азотной кислоты, NAT) частицы.Составы и фазы частиц измерялись с помощью масс-спектрометра частиц и лазерного обратного рассеяния. Размер частиц (r> 0,15 мкм) и количественные концентрации измеряли с помощью трех оптических счетчиков частиц. Два из них обеспечили измерения гранулометрического состава PSC, а третий включал входное отверстие длиной один метр, нагретое до 250 К (2001 г.) и 300 К (2002 г.). Подогреваемый входной патрубок использовался для получения измерения в пределах PSC распределения по размерам фоновых частиц (серной кислоты), на которых конденсировались частицы PSC.В слоях PSC, состоящих только из мелких частиц, входное отверстие было длинным и достаточно теплым, чтобы испарить конденсированную азотную кислоту и воду и вернуть частицы в их фоновое состояние. Однако для слоев с крупными частицами самые крупные частицы не испарялись полностью, и распределение испарившихся частиц по размерам включало второй режим. Более высокая температура в 2002 году действительно испарила всю конденсированную азотную кислоту и воду на частицах. Измерения сравниваются с моделью для расчета скорости испарения частиц STS и NAT.Путем сравнения результатов модели с измеренным распределением размеров испарившихся частиц PSC, были проверены модели и их предположения, особенно в отношении давления пара. Смоделированная скорость испарения малых частиц STS хорошо согласуется с измерениями. Скорость испарения в модели для крупных частиц STS ниже, чем показывают измерения. Этот результат осложняется небольшим количеством крупных частиц, что приводит к большой ошибке счета оптических счетчиков частиц.Дела, связанные с NAT, все еще расследуются.

вход с подогревом - испанский перевод - Linguee

QMS 403 Aolos - очень компактная масса

[...] спектрометр с th a с подогревом c a pi l la r y 9000 st em, специально разработанная [...]

для рутинного анализа

[...]

летучих продуктов разложения термического анализа (прибор для EGA: Evolved Gas Analysis).

netzsch-thermal-analysis.com

El QMS 403 Aolos es un espectrmetro de masas muy

[...] compacto c на un si s tema de entrada cap ilar calentado, di se ado especialmente [...]

para el anlisis

[...]

rutinario de los productos de descomposicin voltiles del anlisis trmico.

netzsch-thermal-analysis.com

Квадрупольный масс-спектрометр

- новая компактная масса

[...] спектрометр с th a с подогревом c a pi l la r y 9000 st em для рутинного анализа [...]

газов и, в частности,

[...]

летучих продуктов разложения термического анализа.

netzsch-thermal-analysis.com

es un nuevo y compacto espectrmetro de

[...] masas co n un s is tema de entrada ca pila r calentado p ara an lisis [...]

de rutina de gas y, en, в частности,

[...]

productos de descomposicin voltiles procdentes de anlisis trmicos.

netzsch-thermal-analysis.com

Расход воздуха в л / мин при воздухонагревателе n o t с обогревом a n da i r на входе с 2 0 C.

ldmleister.com.mx

Caudal de aire en litros por minuto

[...] con eq ui po no calentado y tem pe ratura de l air de entrada de 20 mlec

.com

Холод w при e r впуск ( 1 a) i s n с обогревом n n с подогревом отфильтровано, чтобы предоставить [...]

отводов горячей (1c) и холодной (1b) воды.

new-learn.info

L a entrada d e a gua f r a ( 1a ) es calentada y fi lt rada para [...]

dar lugar al agua caliente (1b), o para se r utilizada e n la vlvula mezcladora (1c).

new-learn.info

FV F lu i d Впуск V a lv e (показана сторона B ) H 000 C 000 000 C 000 o se Электрооборудование [...]

Разъем MC Motor Control Display

polyureacoatingsystems.com

FV V lvula de entrada de fluid o (Lado B) Конектор HC [...]

elctrico de la manguera calefactada MC Pantalla de control del motor

polyureacoatingsystems.com

Это необходимо, потому что когда-то температура

[...]

было достигнуто, если мы сделаем

[...] без остановки w при e r впуск t h e продолж. комнат t o b с обогревом e n d следовательно [...]

комнатная температура может превысить установленную.

olimpiasplendid.com

Resulta necesario porque una vez alcanzada

[...]

la temperatura, си №

[...] Detenemos el agua, la p la ca si gue calentando, y por t an to podra llevar [...]

la temperatura del ambiente por encima de la programada.

olimpiasplendid.es

Как и в прошлом году,

[...] был ve r y с подогревом d i sc ussion on [...]

, какой объем помощи следует предоставить Балканам, и

[...]

Напомню, что при обсуждении бюджета на 2000 год Совет занял позицию, согласно которой выделение ассигнований для Косово в любом случае невозможно.

europarl.europa.eu

Al igual que el ao pasado

[...] га га bi do un a fuerte d iscus i n acerca [...]

de cunta ayuda deba ponerse a Disposicin de los Balcanes,

[...]

y me allowo recordarles que en el дискуссия sobre el presupuesto 2000 el Consejo sostuvo la tesis de que, en cualquier caso, los recursos para Kosovo no podran hacerse efectivos.

europarl.europa.eu

Посевные гранулы загружаются в камеру, где h a s с подогревом s i la ne газ поступает снизу и выходит сверху.

перегруппировать.com

Los grnulos se Introduction en una cmara donde el gas silano entra por debajo y sale por arriba.

recgroup.com

Это связано t o a n вход b o re в центре [...]

плунжера.

rb-kwin.bosch.com

Esta ranura llega a

[...] una pe RF oraci n de entrada en la mita d del поршневой.

rb-kwin.bosch.com

T = средняя температура разбавленного

[...] выхлопные газы при о.е. м p впуск o v er цикл, K

eur-lex.europa.eu

T = газовая температура

[...] escape dil ui do e n la entrada de l a bo mb a a lo [...]

largo del ciclo, en K

eur-lex.europa.eu

Компоненты должны быть испытаны с использованием газа для проверки герметичности и должны быть

[...] под давлением т ч e впуск o f t он компонент [...]

, когда он в своей характеристике закрыт

[...]

при открытом соответствующем выпускном отверстии.

eur-lex.europa.eu

Los components se sometern a

[...]

ensayo con gas de ensayo de fugas y se

[...] presuriz ar n en la entrada del comp on ente, [...]

en su posicin cerrada caracterstica y

[...]

con el puerto de salida correiente abierto.

eur-lex.europa.eu

Циркуляционные нагреватели приварные

[...] сосуды под давлением wi t h вход a n d выпускные патрубки для обеспечения потока жидкости a n d t r и переход к жидкости заказчика.

indeeco.com

Los Calentadores de Circulacin son recipientes

[...]

presurizados soldados

[...] con co ne xion es d e entrada y sal ida qu e Разрешение на циркуляцию воздуха ui fe rencia [...]

d e calor l жидкость клиента.

indeeco.com

Так как конфорки

[...] not acti ve l y с подогревом , s au ces, что [...]

перекипевшая или пролитая жидкость не может пригореть.

robertbosch.es

Ya que las

[...] placas n o se calientan de f orma activa, [...]

una salsa o lquidos vertidos no se queman en la placa.

robertbosch.es

Год за годом этот минимальный институциональный

[...] структура gener at e s с подогревом d i sp utes about the [...]

основных правил и необходимых протоколов

[...]

, чтобы Интернет работал так, как мы его знаем.

unesdoc.unesco.org

Esta mnima institucionalidad de Internet

[...] genera a o tras ao enconadas dis putas s obre [...]

Правила и протоколы bsicos

[...]

necesarios para que la red funcione como la conocemos.

unesdoc.unesco.org

В наших газовых водонагревателях применяется экономичный мгновенный принцип: когда водопроводный кран открыт,

[...] холодная вода r i s с подогревом a s i t проходов [...]

через ТЭН.

international.bosch.com

Nuestros calentadores de agua a gas aplican un Principio bsico deconoma: al abrir el grifo, el agua fra

[...] pasa por el calenta do r y se calienta .

international.bosch.com

В другой стране, близкой моему сердцу, споры велись q ui t e с подогревом .

европарл.europa.eu

En otro pas, muy cercano a m, las olas del debates son bastante s grandes .

europarl.europa.eu

Преимущество: даже в

[...] случай Mac hi n e впуск o r o разрушение улитки, [...]

заполнение и запечатывание гнезд уже внутри машины может быть завершено.

robertbosch.es

La ventaja: incluso en un

[...] caso de av era en la entrada o sal ida d e la mquina, [...]

los nidos que se encuentran en el interior

[...]

de ella sern llenados y sellados.

robertbosch.es

В работе вращающаяся крыльчатка втягивает

[...] в воздухе от т ч e впуск p o rt в сжатие [...]

и перемещает его радиально наружу

[...]

к изогнутому корпусу за счет центробежной силы.

br.spray.com

En operacin, el impulsor giratorio arrastra el aire

[...] del p ue rto d e entrada h acia el espacio [...]

de compresin y lo impulsa hacia afuera

[...]

en forma radial al alojamiento curvo por medio de fuerza centrfuga.

mx.spray.com

Функция смесителя

[...] (два давления на r e входа a t 1 и 3, один выход на 2) и функция распределителя (одно давление su r вход a t 2 , два выхода [...]

на 1 и 3)

ascojoucomatic.de

Funcin mezcladora (d os entradas de p смола en 1 или 3, una salida en 2) y distribuid or a (un a entrada d e pre si n en , дос [...]

salidas en 1 y 3)

ascojoucomatic.de

Впускной / или Воздушные фильтры на входе, охладители, нагреватели, осушители [...]

и глушители

nucon.com

Filtros d e air e p ara admisin y d esc arga, e nfriadores, [...]

calentadores, deshumidificadores y silnciadores

nucon.com

И навес тоже

[...] разработан с a i r впусками a n d выпускными отверстиями, что позволяет бесшумным генераторам или бесшумным генераторам всасывать и рассеивать воздух в год e t тепло .

mingpowers.co.uk

Эль досель тамбин эст

[...] на на на на на на на на на на на на на на или на кал.

mingpowers.es

создание буферов культивации на окраинах рек,

[...] водотоки, ма ri n e входы , l ak es and sea

europarl.europa.eu

establecer franjas tampn para los cultivos, junto a

[...] ros, cu rs os de ag ua, fiordos, la gos y ma re s

europarl.europa.eu

Насколько большим мы должны сделать a i r впускные отверстия ?

psa-peugeot-citroen.com

Qu superficie

[...] conviene da r a l as entradas de aire ?

psa-peugeot-citroen.com

Я делюсь своей энергией с

[...] те, кто w ho l e - с подогревом c h oo se для улучшения [...]

своих навыков, чтобы предложить своим клиентам лучшее.

holisticcoach.eu

Elijo Compartir mi energa con aquellos que

[...] desean de to do corazn me jo rar sus habilidades [...]

as como ofrecer lo mejor a sus clientes.

holisticcoach.eu

Что делать с непредвиденной прибылью от добычи меди в Чили

[...] роялти имеет быть e n hotly d e ba ted в последнее время [...]

месяцев, но часть денег должна

[...]

будет использоваться для программ на английском языке, утверждает Битар.

businesschile.cl

Qu hacer con los excedentes del

[...]

Royalty a la explotacin del cobre en Chile

[...] ha si do un t ema arduamente deb atido e n los [...]

ltimos meses, pero parte del dinero debiera

[...]

используется для программ английского языка, sostiene Bitar.

businesschile.cl

Вопрос национальной идентичности: b ei n g hotly d i sc используется во Франции.

eurotopics.net

En Francia se est discutiendo acaloradamente sobre laidentidad nacional.

eurotopics.net

Var io u s впускных отверстий o f b другие типы в настоящее время проходят испытания e.грамм. в рамках CEN WG 15. Эффективность фракционирования по размеру т h e впуск s h al l будет следующим: 50% частиц с аэродинамический диаметр 2,5 м должен быть собран на фильтре.

eur-lex.europa.eu

En la actualidad, см. Haciendo pruebas con los dos tipos d e cabezal , por ejemplo, dentro de l as actividades de l grupo de trabajo CEN WG 15.La eficacia del fraccionamiento granulomtrico del cabezal debe ser la siguiente: deben recogerse en el filter 50% de las partculas con un dimetro aerodinmico de 2,5 m.

eur-lex.europa.eu

Характеристики обледенения и требования к антиобледенительной теплоте для полых и модифицированных газовых направляющих лопаток с подогревом на входе

Версия PDF также доступна для скачивания.

Кто

Люди и организации, связанные либо с созданием этого отчета, либо с его содержанием.

Какие

Описательная информация, помогающая идентифицировать этот отчет.Перейдите по ссылкам ниже, чтобы найти похожие предметы в Электронной библиотеке.

Когда

Даты и периоды времени, связанные с этим отчетом.

Статистика использования

Когда последний раз использовался этот отчет?

Взаимодействовать с этим отчетом

Вот несколько советов, что делать дальше.

Версия PDF также доступна для скачивания.

Ссылки, права, повторное использование

Международная структура взаимодействия изображений

Распечатать / Поделиться


Печать
Электронная почта
Твиттер
Facebook
Tumblr
Reddit

Ссылки для роботов

Полезные ссылки в машиночитаемых форматах.

Ключ архивных ресурсов (ARK)

Международная структура взаимодействия изображений (IIIF)

Форматы метаданных

Изображений

URL

Статистика

Грей, Вернон Х.И Боуден, Дин Т. Характеристики обледенения и требования к теплоте защиты от обледенения для полых и модифицированных газовым нагревом входных направляющих лопаток, отчет, 5 декабря 1950 г .; (https://digital.library.unt.edu/ark:/67531/metadc53465/: по состоянию на 23 апреля 2021 г.), Библиотеки Университета Северного Техаса, Цифровая библиотека UNT, https://digital.library.unt.edu; кредитование Департамента государственных документов библиотек ЕНТ.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
