Как подключить и запрограммировать мигающий светодиод на Arduino. Какое оборудование потребуется для проекта. Какой код нужно загрузить в Arduino. Как написать программу для управления светодиодом на Python.

Содержание

Необходимое оборудование для проекта с мигающим светодиодом

Для создания простейшей схемы с мигающим светодиодом на Arduino понадобится следующее оборудование:

  • Плата Arduino (например, Arduino Uno)
  • Макетная плата
  • Светодиод
  • Резистор на 220 Ом
  • Соединительные провода

Это минимальный набор компонентов, с помощью которого можно собрать простейшую схему и научиться программировать Arduino. Давайте рассмотрим, как правильно подключить все эти элементы.

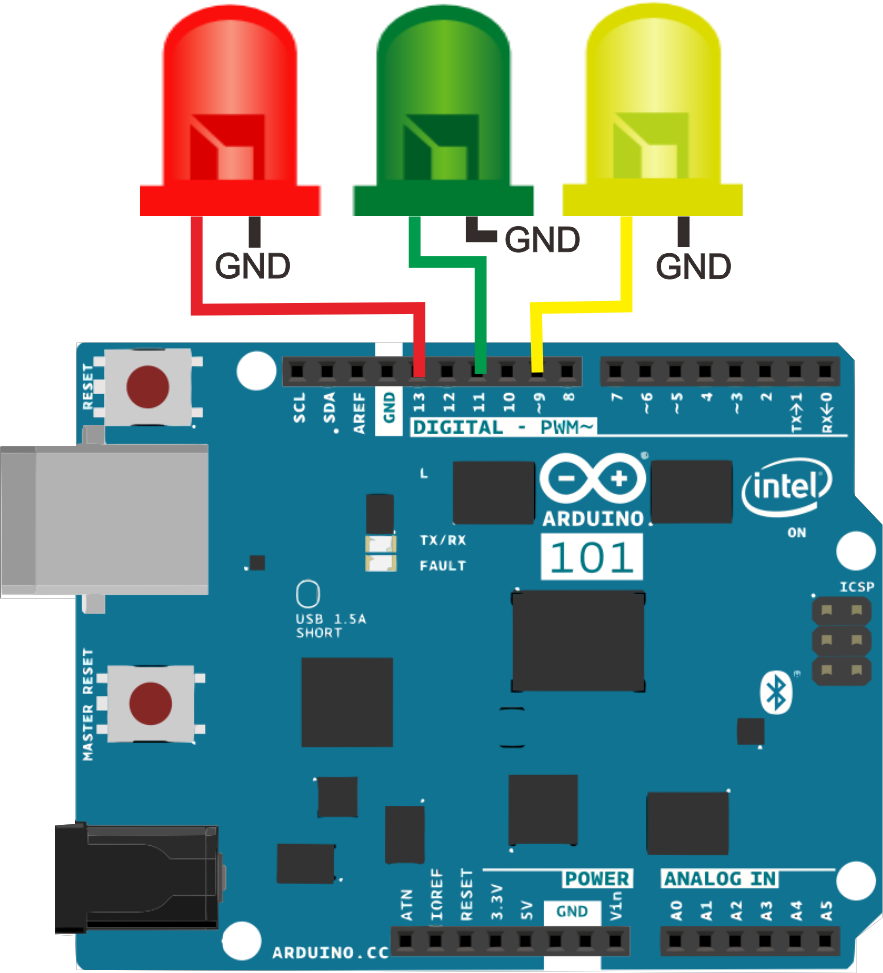

Схема подключения светодиода к Arduino

Схема подключения светодиода к Arduino очень проста:

  • Длинная ножка светодиода (анод) подключается к цифровому пину Arduino через резистор 220 Ом
  • Короткая ножка светодиода (катод) подключается к GND на Arduino

Обычно для управления светодиодом используют цифровой пин 13, так как он соединен с встроенным светодиодом на плате Arduino. Но можно использовать и любой другой цифровой пин.


Резистор нужен для ограничения тока через светодиод. Без него светодиод может быстро перегореть.

Программирование мигающего светодиода на Arduino IDE

Теперь, когда схема собрана, можно приступать к программированию. Для начала напишем простой скетч в Arduino IDE, который будет включать и выключать светодиод:

«`cpp void setup() { pinMode(13, OUTPUT); } void loop() { digitalWrite(13, HIGH); delay(1000); digitalWrite(13, LOW); delay(1000); } «`

Разберем этот код:

  • pinMode(13, OUTPUT) — настраиваем пин 13 на вывод
  • digitalWrite(13, HIGH) — подаем высокий уровень на пин 13, светодиод загорается
  • delay(1000) — ждем 1 секунду
  • digitalWrite(13, LOW)     — подаем низкий уровень, светодиод гаснет
  • delay(1000) — снова ждем 1 секунду

Этот цикл повторяется бесконечно, заставляя светодиод мигать раз в секунду.

Управление светодиодом с помощью Python

Помимо Arduino IDE, светодиодом можно управлять и с помощью Python. Для этого нужно установить библиотеку pySerial и написать простой скрипт:


«`python import serial import time arduino = serial.Serial(‘COM3’, 9600) # Укажите правильный COM-порт time.sleep(2) # Ждем инициализации соединения while True: command = input(«Введите 1 чтобы включить светодиод, 0 чтобы выключить: «) if command == ‘1’: arduino.write(b’1′) print(«Светодиод включен») elif command == ‘0’: arduino.write(b’0′) print(«Светодиод выключен») «`

Этот скрипт позволяет вводить команды с клавиатуры для включения и выключения светодиода. Обратите внимание, что для его работы нужно загрузить специальный скетч в Arduino, который будет принимать команды по последовательному порту.

Советы по расширению проекта с мигающим светодиодом

Проект с одним мигающим светодиодом — это только начало. Вот несколько идей, как можно его улучшить и расширить:

  • Добавьте несколько светодиодов и создайте бегущую строку
  • Подключите кнопку для управления светодиодом
  • Используйте ШИМ для плавного изменения яркости
  • Добавьте фоторезистор, чтобы светодиод включался в темноте
  • Соедините Arduino с компьютером и управляйте светодиодом через графический интерфейс

Экспериментируйте и пробуйте новые идеи — так вы быстрее освоите программирование Arduino!


Частые ошибки при работе со светодиодами на Arduino

При работе над проектом с мигающим светодиодом новички часто допускают некоторые ошибки. Рассмотрим самые распространенные из них:

  • Неправильная полярность подключения светодиода. Всегда проверяйте, что длинная ножка (анод) подключена к пину Arduino через резистор.
  • Отсутствие токоограничивающего резистора. Это может привести к перегоранию светодиода.
  • Использование резистора слишком большого номинала. Светодиод может светиться слишком тускло или не светиться вообще.
  • Неправильный выбор пина в коде. Убедитесь, что номер пина в скетче соответствует реальному подключению.
  • Слишком короткие задержки в коде. При очень быстром мигании человеческий глаз может не успевать заметить изменения.

Внимательно проверяйте схему и код, чтобы избежать этих ошибок.

Как выбрать правильный светодиод для проекта Arduino

Выбор подходящего светодиода может значительно повлиять на успех вашего проекта. Вот несколько факторов, которые стоит учитывать:

  • Цвет. Разные цвета требуют разного напряжения. Красные светодиоды обычно требуют меньшего напряжения, чем синие или белые.
  • Яркость. Более яркие светодиоды потребляют больше тока. Убедитесь, что ваш Arduino может обеспечить необходимый ток.
  • Размер. Маленькие светодиоды (3 мм) подходят для компактных проектов, большие (10 мм) — для более заметной индикации.
  • Угол обзора. Широкоугольные светодиоды лучше для общего освещения, узконаправленные — для точечной подсветки.
  • Тип корпуса. Прозрачные корпуса дают более направленный свет, матовые — более рассеянный.

Для начала рекомендуется использовать стандартные 5 мм светодиоды, они наиболее универсальны и просты в использовании.



Уроки по робототехнике — Урок №1. Знакомство с Arduino. Мигаем светодиодом

Для занятия необходима установленная на компьютерах среда программирования miniBloq и драйвера для Arduino.

Макетные провода папа-папа

от 5 шт



Контроллер Arduino UNO + провод

1 шт

Светодиод

1 шт

Беспаечная макетная плата

1 шт





Резистор 220 Ом

1 шт



Добрый день, ребята.

Ребята, на прошлом занятии мы с вами закончили курс «Схемотехника».

Конечно, знания полученные ранее, не будут забыты, а помогут нам в дальнейшем изучении робототехники. Именно так и будет называться наш текущий курс.



При разработке разных устройств бывают такие ситуации, когда реализовать требуемый функционал с помощью микросхем и базовых компонентов бывает очень сложно или даже практически невозможно.

Представьте, что перед нами стоит задача — заставить мигать светодиод.

В этом случае мы можем собрать мультивибратор на транзисторах или на микросхеме таймера NE555.



Теперь усложним задачу. Нам нужно сделать гирлянду из 5 светодиодов и реализовать 3 разных варианта их мигания (изменяя скорость и порядок).

В этом случае устройство, собранное на транзисторах или микросхеме получится громадным и очень сложным.



Микроконтроллеры

Вот тут нам на помощь приходят микроконтроллеры.

Микроконтроллер — это специальная микросхема, предназначенная для управления различными электронными устройствами.

Разработчики микроконтроллеров придумали остроумную идею – объединить все, что нужно для работы внутри одного корпуса, внешне похожего на обычную микросхему.

Рис.1 Микроконтроллеры

В отличии от микросхем, с которыми мы имели дело, микроконтроллер можно запрограммировать на выполнение необходимых нам действий.

Чтобы микроконтроллер понимал, что мы от него хотим, в него нужно загрузить прошивку — последовательность действий, которую ему необходимо выполнить.

Сама прошивка представляет собой последовательность единиц и нулей, но чтобы нам было удобнее, придумали языки программирования.

Например, мы пишем «включи светодиод», а компилятор уже сам преобразовывает команду в понятную для микроконтроллера последовательность единиц и нулей.



Arduino

Чтобы было удобнее работать с микроконтроллерами, некоторые производители придумали специальные устройства — контроллеры.

Например, контроллер Arduino (Рис.2). Этот контроллер содержит сам микроконтроллер, программатор, стабилизатор питания и всю необходимую обвязку.

Рис.2 Контроллер Arduino

Чтобы было понятно, как с ним работать, сразу приступим к первому заданию.



Задание: Мигаем светодиодом

Звучит задание просто: помигать светодиодом. Но как к нему подступиться?



Для начала давайте поймем, куда мы можем подключить светодиод, чтобы им «помигать».



На вашей макетной плате нет блока питания, но в этом нет ничего страшного.

Питать схему мы будем от Arduino. На контроллере есть выводы питания. +5В, +3.3В, и GND (это минус). (Рис.3)

Рис.3 Выводы питания на контроллере Arduino



Давайте подключим выводы питания +5В и GND к шине макетной платы. Это позволит нам больше не думать о том, откуда брать питание для элементов в схемах. (Рис. 4)

Рис.4 Вариант подключения выводов питания к шине макетной платы





Контроллер может задавать «включать» (задавать 5 вольт) или «выключать» (задавать 0 вольт) некоторые свои выводы, их так же называют ПИН

ы (Pin).



Обычно, для того, чтобы просто  «включать» или «выключать» используют цифровые пины. Цифровые пины на Arduino UNO это пины с 2 по 13. (Рис. 5)

Рис.5 Цифровые пины на контроллере Arduino



Для нашего мигающего светодиода я выбрал пин номер 5, вы же можете выбрать любой другой цифровой пин.

Подключение светодиода будет выглядить следующим образом. (Рис.7) Обратите внимание, что светодиод подключен через ограничивающий резистор на 220 Ом. Без него он может просто-напросто сгореть.

Рис.7 Вариант подключения светодиода к цифровому пину 5



Подключили? Отлично. Следующим этапом нам нужно научить контроллер «включать» и «выключать» наш цифровой пин. Для этого нам нужно запрограммировать Arduino.

Для программирования Arduino можно пользоваться многими языками программирования и средами разработки.

Мы же будем пользоваться графической средой разработки miniBloq (но никто не мешает вам попробовать другие mBlock, S4A или Arduino IDE). (Рис.8)

Рис.8 Среда графического программирования miniBloq



Важно:

После запуска выберите вашу плату, напомню это Arduino UNO, подключите плату к компьютеру и выберите порт.

Порт Arduino, обычно с самым большим числом из доступных. Например: если доступны COM1 и COM8, то порт Arduino скорее всего COM8, но бывают исключения.



Для программирования мы будем использовать блоки из панели инструментов справа. Например, для «включения» или «выключения» цифрового пина мы будем использовать следующий блок. (Рис. 9)

Рис.9 Блок для работы с цифровыми пинами в miniBloq



Чтобы поставить блок в нашу программу достаточно кликнуть по нему. (Рис. 10)

Рис. 10.



После этого необходимо выбрать пин, с которым мы хотим работать — тот, к которому мы подключили светодиод. Напомню, у меня он с номером 5 (Рис. 11)



Рис.11 Выбор пина



Теперь, чтобы включить светодиод, нужно задать нашему пину «галочку», а чтобы выключить — «крестик». (Рис. 12)

Рис.12 «Включение» или «выключение» пина задается галочкой и крестиком



Хочу вас познакомить еще с одним блоком — задержка. Этот блок нужен чтобы «заставить» наш контроллер немного подождать (Рис. 13).

Рис.13 Блок «задержка» в miniBloq



Время задержки в нем измеряется в миллисекундах (всего их 1000 в 1 секунде), чтобы задать колечество милисекунд необходимо выбрать значок # и прописать необходимое количество миллисекунд используя клавиатуру (Рис. 14).

Рис.14 Задание задержки в миллисекундах в miniBloq





Теперь из этих двух блоков мы можем составить программу мигания светодиода.

Будьте внимательны:

Если мы напишем программу без задержек, например, включить—выключить—включить—выключить, то мы получим совсем не то, что хотели. Ведь включение и выключение будет происходить очень быстро, настолько быстро, что мы ничего не заметим.

Именно поэтому мы ставим задержки:

включить—подожди 1000 милисекунд—выключить—подожди 2000 милисекунд и тд.

в данном случае пин будет включен 1 секунду и выключен 2 секунды.



У меня получилась такая программа. (Рис.15)

Рис.15 Мигание светодиода в miniBloq



Теперь запишем нашу программу а Arduino нажав на зеленую стрелочку (Рис 16)



Рис. 16. Запись программы в Arduino.



Отлично, наш светодиод мигает, но обидно, что он мигает ровно столько раз, сколько мы ему написали.

Замечательно бы было написать 1 цикл мигания (вкл-подождать-выкл-подождать) и зациклить его, чтобы он работал бесконечно.

С помощью нашего языка программирования это сделать можно, для этого существует блок цикл.

Всего их 2. Но нас интересует условный цикл.

Этот цикл можно превратить в бесконечный (Рис.17), если явно задать на нем галочку.

Рис. 17. Бесконечный цикл.



Теперь, все блоки помещенные между этими блоками цикла будут повторяться бесконечно.

Перепишем нашу программу, чтобы светодиод мигал постоянно. (Рис.18).

Рис. 18. Бесконечное мигание светодиода в miniBloq.



Надеюсь, вы все поняли. Если да, то переходим к следующему уроку «Знакомство с Arduino. Светофор».

Схемы и скетчи — ДНТЦ «Юный техник»

В этом разделе представлены схемы и скетчи для работ с Arduino, которые мы рассматривали на занятиях. Все схемы выполнены с помощью программы Fritzing. Скетчи созданы и проверены в Arduino IDE 1.6.5. Видеоуроки по основам работы с Arduino от Джереми Блюма (перевод: Амперка)

Список деталей и модулей для работы с Arduino (со ссылками и примерными ценами) здесь.

Раздел будет дополняться по мере изучения новых схем и программ!

  1. Подключение светодиода
    • Схема
    • Мигаем SOS азбукой Морзе
    • Мигаем SOS азбукой Морзе с помощью функций
    • Мигаем азбукой Морзе свою фразу (пример от «Амперка»)
    • Управление яркостью светодиода (бестолковый вариант)
  2. Подключение нескольких светодиодов. Подключение светодиодной панели аналогично подключению 10 отдельных светодиодов. Обязательно подключение токоограничивающих резисторов (как для обычных светодиодов)!!!
    • Схема
    • Зажигаем и гасим от первого светодиода к последнему
    • «Бегущий огонь» / для светодиодной панели
    • Управление 5-ю светодиодами с помощью двух функций
  3. Кнопка и светодиоды. Подключение светодиодной панели аналогично подключению 10 отдельных светодиодов. Обязательно подключение токоограничивающих резисторов (как для обычных светодиодов)!!!
    • Схема с 1 светодиодом
    • Схема с 5 светодиодами
    • Кнопка нажата — светодиод горит
    • Первое нажатие кнопки включает светодиод, второе нажатие — выключает
    • Кнопкой ВСЕ светодиоды на 1000 мс включаются, после чего ВСЕ гаснут
    • «Бегущий огонь» по кнопке
    • Кнопкой зажигаем и гасим светодиоды последовательно
    • Нажатие кнопки зажигает/гасит светодиоды от первого до последнего каждые 500 мс
    • Светофор 1 (только для авто)
    • Светофор 2 (авто + пешеходный)
    • Светофор 3 (полный вариант, с кнопкой)
  4. Потенциометр и светодиоды. Подключение светодиодной панели аналогично подключению 10 отдельных светодиодов. Обязательно подключение токоограничивающих резисторов (как для обычных светодиодов)!!!
    • Схема с 1 светодиодом
    • Схема с 5 светодиодами
    • Два варианта управления яркостью светодиода с помощью потенциометра
    • «Уровень сигнала» / для светодиодной панели
    • Изменяем скорость «бегущего огня»
  5. Фоторезистор и светодиоды
    • Схема подключения аналогична схеме подключения потенциометра при использовании модуля фоторезистора (с дополнительной обвязкой и 4-мя контактами: + / GND / A0 / D0). Пример подключения отдельного фоторезистора (не модулем) и работы с ним можно посмотреть на сайте «Амперки».
    • Два варианта управления яркостью светодиода с помощью фоторезистора (аналоговое подключение фоторезистора)
    • Включение/отключение светодиода фоторезистором (цифровое подключение фоторезистора)
    • «Уровень сигнала»
    • Изменяем скорость «бегущего огня»
  6. Пьезоэлемент
    • Схема подключения с кнопкой
    • Схема подключения совместно с потенциометром и фоторезистором аналогична подключениям в пунктах 4 и 5, только вместо светодиода подключается пьезоэлемент
    • Воспроизведение звука по нажатию кнопки
    • Воспроизведение простейших мелодий (стандартный пример Exapmles -> Digital -> toneMelody)
    • Изменяем частоту звучания фоторезистором (терменвокс от «Амперки»). Фоторезистор можно заменить потенциометром
