Какие существуют нормы прокладки кабельных лотков. Как правильно выполнить монтаж кабельных лотков. Какие особенности нужно учитывать при прокладке кабельных трасс. На что обратить внимание при выборе и установке кабельных лотков.
Основные нормы и правила прокладки кабельных лотков
Прокладка кабельных лотков регламентируется рядом нормативных документов, основными из которых являются Правила устройства электроустановок (ПУЭ) и ГОСТ Р 52868-2007. Рассмотрим ключевые требования и нормы:
- Кабельные лотки должны быть надежно закреплены и заземлены
- Расстояние между точками крепления лотков не должно превышать 3 м
- На поворотах трассы необходимо устанавливать дополнительные крепления
- Заполнение лотков кабелем не должно превышать 60% от их полезного объема
- Силовые и слаботочные кабели прокладываются в разных лотках
- Минимальное расстояние от лотков до потолка — 25 см, до стен — 5 см
Соблюдение этих и других норм обеспечивает безопасность и долговечность кабельной трассы.
Выбор типа кабельных лотков
При проектировании кабельной трассы важно правильно подобрать тип лотков. Основные виды кабельных лотков:

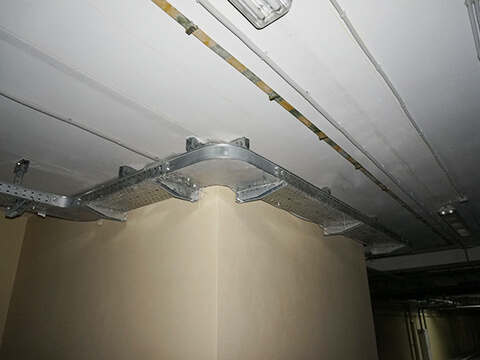

- Перфорированные — обеспечивают хорошую вентиляцию кабелей
- Неперфорированные (глухие) — защищают от пыли и влаги

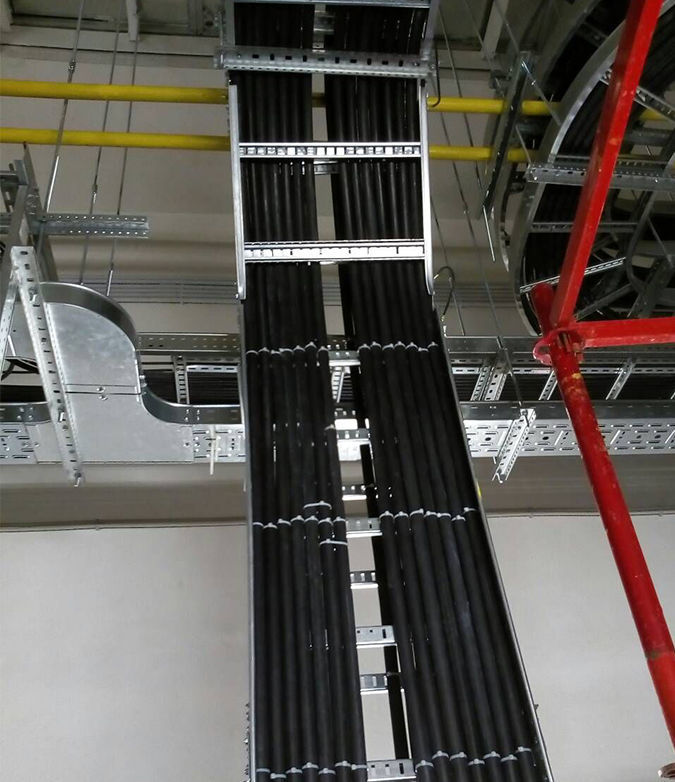

- Лестничные — для тяжелых кабелей большого сечения

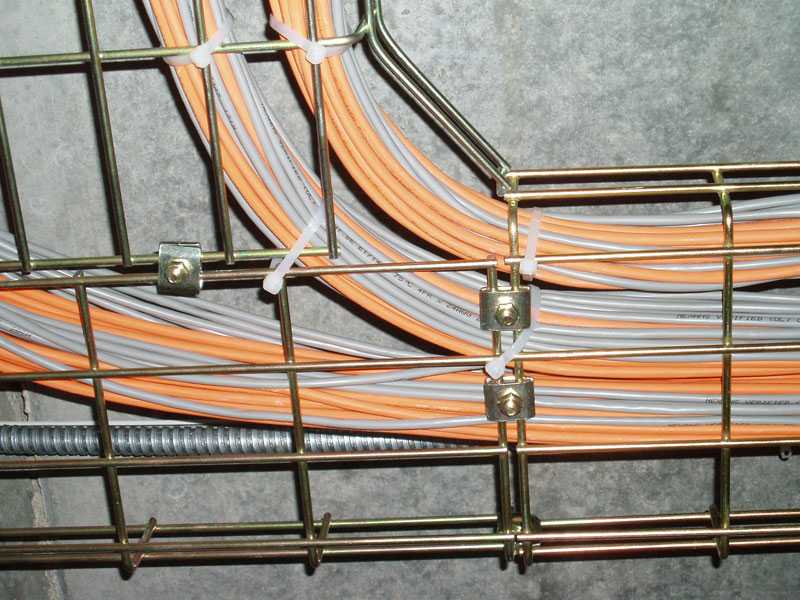

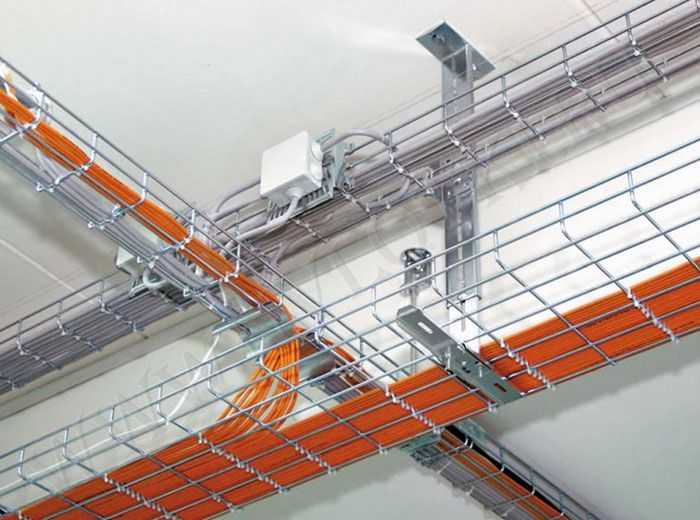

- Проволочные — легкие и удобные в монтаже
Выбор зависит от условий эксплуатации, типа прокладываемых кабелей и требований к защите. Для наружной прокладки используются оцинкованные или окрашенные лотки с высокой коррозионной стойкостью.
Особенности монтажа кабельных лотков
Правильный монтаж кабельных лотков — залог надежности и долговечности всей кабельной трассы. Основные правила монтажа:
- Разметка трассы согласно проекту
- Установка крепежных элементов (консолей, подвесов)
- Сборка и крепление секций лотков
- Выравнивание лотков по уровню
- Соединение секций между собой
- Заземление металлических лотков
Все соединения должны быть надежными, без острых кромок. Важно обеспечить легкий доступ к лоткам для обслуживания кабельной системы.
Заземление кабельных лотков
Заземление металлических кабельных лотков — обязательное требование безопасности. Основные правила заземления:
- Непрерывность цепи заземления по всей длине трассы
- Использование специальных заземляющих перемычек на стыках секций
- Подключение к контуру заземления здания
- Сопротивление заземления не более 4 Ом
Правильное заземление защищает от поражения электрическим током при повреждении изоляции кабелей.

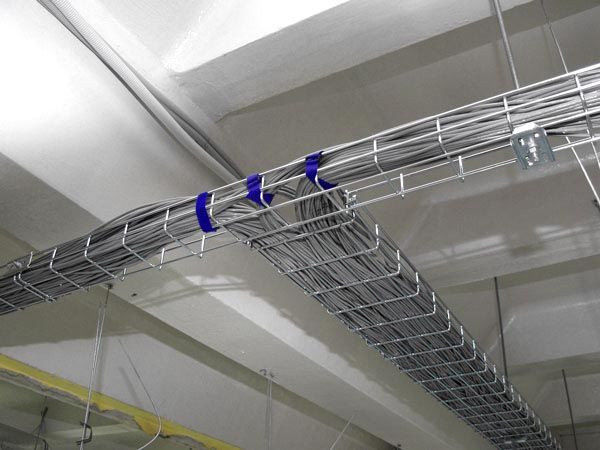

Прокладка кабеля в лотках
После монтажа лотков выполняется прокладка кабелей. Основные правила:
- Раскладка кабелей с запасом по длине 1-2%
- Крепление кабелей при вертикальной прокладке
- Соблюдение минимальных радиусов изгиба
- Маркировка кабельных линий
Важно не допускать перекрещивания и перехлестывания кабелей. Тяжелые кабели укладываются на дно лотка, легкие — сверху.
Особенности прокладки кабельных лотков в различных условиях
Условия прокладки кабельных трасс могут сильно различаться. Рассмотрим некоторые особенности:
Наружная прокладка:
- Использование лотков с высокой коррозионной стойкостью
- Обеспечение отвода атмосферных осадков
- Защита от механических повреждений
Прокладка в агрессивных средах:
- Применение лотков из нержавеющей стали
- Усиленная антикоррозийная защита
- Регулярный контроль состояния лотков
Пожароопасные помещения:
- Использование негорючих материалов
- Огнезащитная обработка кабелей
- Секционирование кабельных трасс
Учет особенностей среды эксплуатации позволяет обеспечить надежность и долговечность кабельной системы.
Типичные ошибки при прокладке кабельных лотков
При монтаже кабельных трасс нередко допускаются ошибки, которые могут привести к проблемам в эксплуатации. Рассмотрим наиболее распространенные:
- Недостаточное количество точек крепления лотков
- Отсутствие заземления металлических лотков
- Превышение допустимой нагрузки на лотки
- Прокладка силовых и слаботочных кабелей в одном лотке
- Острые кромки в местах соединения секций
- Отсутствие компенсаторов при перепадах температур
Внимательное отношение к деталям и соблюдение норм позволяет избежать этих и других ошибок.
Техническое обслуживание кабельных лотков
Для обеспечения длительной и безопасной эксплуатации кабельных трасс необходимо проводить их регулярное обслуживание:
- Визуальный осмотр состояния лотков и креплений
- Проверка целостности заземления
- Очистка лотков от пыли и загрязнений
- Контроль температуры нагрева кабелей
- Подтяжка болтовых соединений
- Восстановление поврежденных участков антикоррозийного покрытия
Периодичность обслуживания зависит от условий эксплуатации, но обычно проводится не реже 1 раза в год.
