Система видеонаблюдения из чего состоит. Из чего состоит современная система видеонаблюдения: полный обзор компонентов

Из каких основных элементов состоит система видеонаблюдения. Какие виды камер используются в современных системах. Чем отличаются аналоговые и IP-системы видеонаблюдения. Какое дополнительное оборудование необходимо для построения эффективной системы видеонаблюдения.

Содержание

Основные компоненты системы видеонаблюдения

Современная система видеонаблюдения состоит из нескольких ключевых компонентов:

  • Камеры видеонаблюдения
  • Видеорегистратор
  • Устройства хранения данных
  • Монитор для просмотра
  • Коммутационное оборудование
  • Источники питания

Рассмотрим подробнее каждый из этих элементов и их роль в системе.

Камеры видеонаблюдения: виды и особенности

Камеры являются «глазами» системы видеонаблюдения. Существует несколько основных типов камер:

Аналоговые камеры

Аналоговые камеры передают видеосигнал в аналоговом формате по коаксиальному кабелю. Их преимущества:

  • Низкая стоимость
  • Простота установки и настройки
  • Отсутствие задержек при передаче видео

Недостатки — более низкое разрешение и качество изображения по сравнению с IP-камерами.


IP-камеры

IP-камеры передают цифровой видеосигнал по сети Ethernet. Их ключевые особенности:

  • Высокое разрешение (до 4K и выше)
  • Передача видео по компьютерным сетям
  • Возможность удаленного доступа через интернет
  • Встроенная видеоаналитика

Основной недостаток — более высокая стоимость по сравнению с аналоговыми камерами.

Видеорегистраторы: мозг системы видеонаблюдения

Видеорегистратор выполняет следующие функции в системе:

  • Прием и обработка видеосигнала с камер
  • Запись видео на жесткие диски
  • Вывод изображения на монитор
  • Удаленный доступ к архиву и онлайн-просмотр

Различают два основных типа видеорегистраторов:

DVR (Digital Video Recorder)

DVR используются в аналоговых системах видеонаблюдения. Они принимают аналоговый сигнал с камер, оцифровывают его и записывают на жесткий диск.

NVR (Network Video Recorder)

NVR применяются в IP-системах видеонаблюдения. Они получают уже оцифрованный видеопоток по сети от IP-камер.

Устройства хранения видеоданных

Для хранения видеоархива используются следующие устройства:


  • Жесткие диски (HDD) — наиболее распространенный вариант
  • SSD-накопители — для систем, требующих высокой скорости записи
  • Сетевые хранилища (NAS) — для централизованного хранения данных с нескольких регистраторов

Емкость накопителей подбирается исходя из требуемой глубины архива и количества камер в системе.

Мониторы для просмотра видео

Для локального просмотра видео с камер используются:

  • Профессиональные мониторы видеонаблюдения
  • Обычные компьютерные мониторы
  • Телевизоры с HDMI-входом

Выбор зависит от требований к качеству изображения и бюджета проекта.

Коммутационное оборудование

Для объединения компонентов системы в единую сеть применяются:

  • Коммутаторы (свитчи) — для подключения IP-камер
  • Маршрутизаторы — для организации удаленного доступа
  • Патч-корды и кабели — для соединения устройств

В IP-системах часто используются PoE-коммутаторы, обеспечивающие питание камер по сетевому кабелю.

Источники питания для системы видеонаблюдения

Для обеспечения бесперебойной работы системы необходимы:


  • Блоки питания для камер
  • Источники бесперебойного питания (ИБП)
  • Стабилизаторы напряжения

Это позволяет защитить оборудование от скачков напряжения и обеспечить работу при отключении электроэнергии.

Дополнительное оборудование для видеонаблюдения

Для расширения возможностей системы могут использоваться:

  • Микрофоны — для записи звука
  • ИК-прожекторы — для ночной съемки
  • Поворотные устройства — для управляемых камер
  • Датчики движения — для активации записи

Это позволяет создать более функциональную систему видеонаблюдения.

Сравнение аналоговых и IP-систем видеонаблюдения

Основные различия между аналоговыми и IP-системами:

ПараметрАналоговые системыIP-системы
Разрешение камерДо 2 МпДо 12 Мп и выше
Тип кабеляКоаксиальныйВитая пара
Максимальная длина кабеляДо 300 мДо 100 м (с PoE)
МасштабируемостьОграниченнаяВысокая
СтоимостьНижеВыше

Выбор между аналоговой и IP-системой зависит от конкретных требований проекта.


Как выбрать компоненты для системы видеонаблюдения?

При подборе оборудования для видеонаблюдения следует учитывать:

  • Требуемое качество изображения
  • Количество камер в системе
  • Условия эксплуатации (улица/помещение)
  • Необходимость удаленного доступа
  • Бюджет проекта

Рекомендуется обратиться к специалистам для профессионального проектирования системы под конкретные задачи.

Заключение

Современная система видеонаблюдения — это сложный комплекс оборудования, включающий камеры, регистраторы, устройства хранения и передачи данных. Правильный подбор всех компонентов позволяет создать эффективную систему безопасности для дома или бизнеса. При проектировании важно учитывать особенности объекта и требования к функционалу системы.


Из чего состоит система видеонаблюдения

Системы видеонаблюдения плотно вошли в нашу жизнь. Сейчас сложно представить бизнес-модель предприятия без системы камер видеонаблюдения. В быту видеонаблюдение также очень популярно и зачастую его используют не только для защиты загородного дома и квартиры, но и элементарно в качестве видеоняни. Современные IP-камеры видеонаблюдения могут иметь полностью беспроводное подключение, что очень удобно в установке и использовании. Стоит отметить, что наиболее популярные системы видеонаблюдения — AHD видеонаблюдение (аналоговое) и IP-видеонаблюдение (цифровое). Каждая система по своей сути уникальна, но общий принцип построения един.

1. Видеорегистратор — устройство, предназначенное для записи, хранения и воспроизведения видеосигнала, поступающего по кабелю. Главными характеристиками являются количество мегапикселей и количество каналов. Стоит отметить, что камера 5Мп несовместима с видеорегистратором, поддерживающим максимальное разрешение записи 1920*1080P. Также они делятся на 4-х, 8-ми, 16-ти и 32-х канальные. В комплекте блок питания и часто мышь управления.



2. Жесткий диск — устройство, на котором происходит физическое хранение данных. Устанавливается в видеорегистратор. Основной критерий — скорость. Для бытовых вариаций рекомендуется использовать диски со скоростью вращения 5400 оборотов-у них хоть и меньше скорость считывания, но они меньше греются, а значит дольше срок жизни. Многие видеорегистраторы поддерживают жесткие диски формата 3,5″ с шлейфом SATA.



3. Камера видеонаблюдения — устройство, которое записывает событие и передает его видеорегистратору посредством видеосигнала. Подразделяются на форматы записи. Наиболее популярные и востребованные — камеры AHD и IP видеонаблюдения. Подключаются кабелем КВК или UTP cat.5e к видеорегистратору.

В IP видеонаблюдении есть камеры поддерживающие передачу видеосигнала беспроводным способом посредством Wi-Fi канала. Кабель питания в большинстве случаев все равно придется тянуть к камере. Есть несколько производителей, предлагающих полностью беспроводные камеры, в том числе по питанию. при выборе камеры обязательно обращайте внимание на рекомендуемый температурный режим работы камеры и степень влаго/пылезащиты. Если не знаете как правильно выбрать камеру видеонаблюдения, то предлагаю прочитать несколько хороших публикаций, в которых описаны все нюансы того, как правильно выбрать камеру видеонаблюдения и на какие технические характеристики стоит смотреть при выборе:

  • Как выбрать камеру видеонаблюдения? Какие характеристики важны и что они значат?
  • 10 секретов как выбрать уличную камеру.

Основные характеристика — угол обзора и количество мегапикселей. Причем стоит отметить, что угол обзора у объектива 2,8мм. больше чем у камеры с объективом 3,6мм.

По типу объективов делятся на монофокальный (с фиксированным фокусным расстоянием) и вариофокольный (с переменным фокусным расстоянием).

По типу использования на уличные (цилиндрические/купольные, поворотные PTZ), внутренние (купольные, миниатюрные, панорамные).




4. Кабель — материал, по которому происходит передача видеосигнала от камеры к регистратору. Как правило в AHD системах видеонаблюдения используют кабель КВК 2*0,5 до 100м. и 2*0,75 протяженностью от 100м для исключения помех при просмотре и скачивании. Допустимо использовать витую пару, но тогда дополнительно придется приобретать пассивные приемо-передатчики. В системах IP-видеонаблюдения используется кабель только UTP Cat.5e.




5. Блок питания для подключения видеокамер. Стоит отметить, что в среднем многие камеры потребляют 0,5А на камеру. Таким образом блок питания на 2А выдерживает подключение 3-4 камер. Но лучше на нагружать в максимальную нагрузку блок питания, это может сказаться на качестве видео. В IP-видеонаблюдении камеры с поддержкой PoE возможно запитать от PoE коммутатора, избежав тем самым покупки блоков питания. К тому же PoE коммутатор играет роль стабилизатора видеосигнала.




6. Разъемы видеосигнала

Используют для подключения камеры к видеорегистратору. В AHD видеонаблюдении для подключения камер к регистратору используют BNC разъемы (под отвертку и под винт), в IP видеонаблюдении разъемы RJ45. Они же кстати используются одновременно для подачи питания при установке камер с поддержкой технологии PoE.

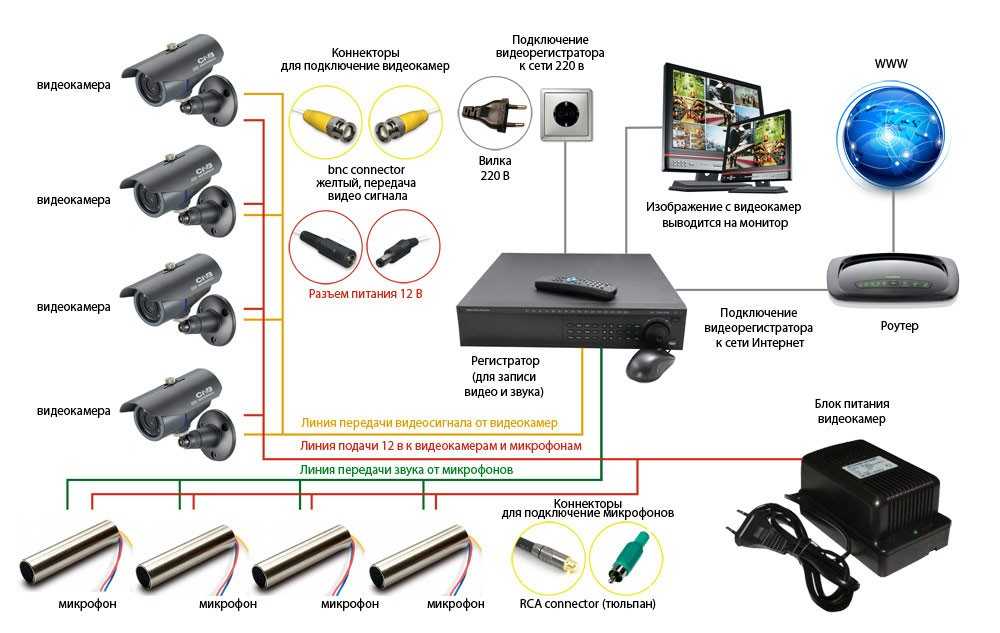

7. Разъемы и разветвители питания

Используют для подачи питания на камеры видеонаблюдения. Разъемы питания подразделяются на DC «мама» и DC «папа». Формат — под отвертку. Разветвители питания бывают на 4 и 8 штекеров. Очень удобны в монтаже, экономят много времени и добавляют надежности системе видеонаблюдения.





8. Микрофон

Если Вам необходимо, чтобы запись видео была со звуком, то дополнительно в систему видеонаблюдения необходимо включить микрофон. Как правило используют микрофоны с автоматической регулировкой усиления. Микрофоны бывают на компактные и стандартного исполнения. Подключаются в систему видеонаблюдения посредством КВК кабеля и требуют наличие питания. Для подключения микрофона к AHD системе видеонаблюдения Вам также потребуется аудио-разъем RCA «тюльпан». В IP видеонаблюдении используются разъемы 3.5 Jack.

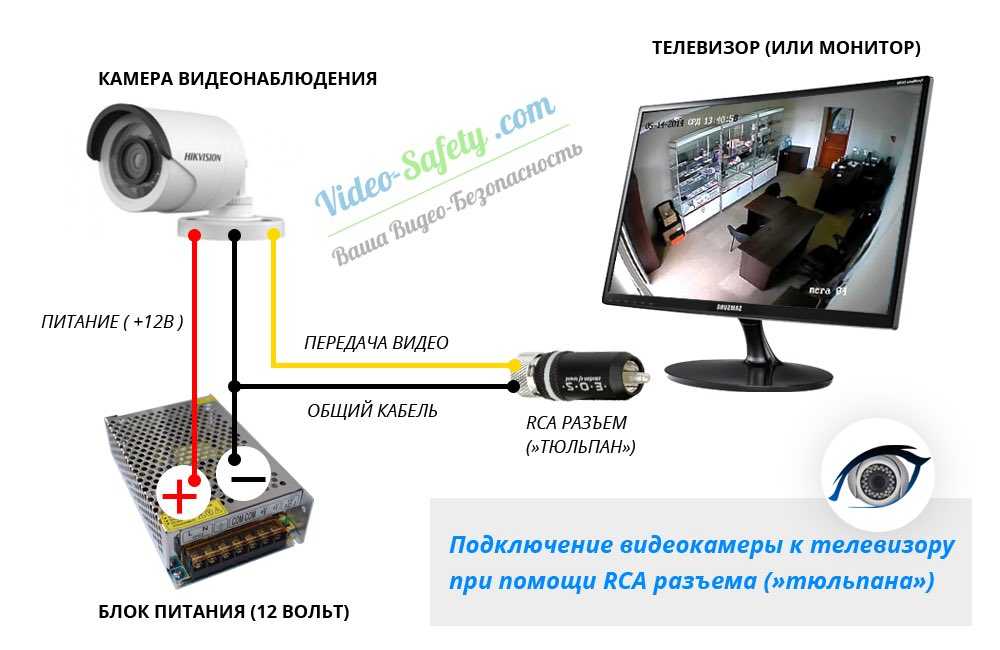

9. Устройство отображения записи

Для того, чтобы просматривать текущую запись в Онлайн-режиме или архивные записи Вам потребуется устройство отображения записи. Возможно либо пользоваться бесплатным мобильным приложением и производить просмотр записи с системы камер видеонаблюдения с телефона или иного мобильного устройства. Для этого достаточно иметь подключение к сети интернет. Второй способ — подключить к видеорегистратору монитор или телевизор. На видеорегистраторе для этого имеется два равнозначных выхода — HDMI и VGA.



10. Система автономного питания и система стабилизации

Ни для кого не секрет, что за городом очень часто происходят отключения электроэнергии и перепады напряжения в сети. Поэтому я настоятельно рекомендую подключать систему видеонаблюдения для дачи к системе стабилизации и автономного питания. Это позволит избежать выхода из строя оборудования системы видеонаблюдения. В идеальном варианте для соблюдения эстетики проекта всё оборудование убирается в вентилируемый шкаф и система запитывается через источник бесперебойного питания и стабилизатор напряжения, а камеры подключаются через грозозащиту. Такое решение позволит Вам получить безотказную систему защиты Вашего объекта. Ну и несомненный плюс — экономия немалых средств на ремонте или замене оборудования вследствие перепадов напряжения или аварийного отключения электропитания, которое, к слову, крайне нежелательно для оборудования систем видеонаблюдения.



11. Локальная точка доступа

Для использования функции удаленного просмотра с телефона или иных мобильных/стационарных устройств на объекте потребуется интернет. В ином случае запись будет производиться, но просмотреть Вы сможете ее только приехав на дачу, что не очень удобно. По большей степени теряется весь смысл видеонаблюдения. Чтобы реализовать это при отсутствии кабельного интернета достаточно купить Wi-Fi роутер и 3G/4G-модем. Таким образом помимо удаленного мониторинга Вы сможете пользоваться интернетом в личных целях при визите на объект.



12. Устройство усиления GSM-сигнала

При наличии слабого GSM-сигнала и нестабильной работе USB 3G/4G модема рекомендуем установить устройство усиления GSM-сигнала или иными словами внешнюю антенну-усилитель, которая собирает, усиливает и передает через кабель сигнал на USB 3G/4G модем, который в свою очередь через USB-порт передает сигнал роутеру, а последний раздает интернет.



Надеемся, наша статья была полезна Вам и Вы разобрались в схеме построения системы видеонаблюдения и теперь знаете из чего она состоит. Если остались вопросы, обязательно пишите и мы с радостью ответим на все интересующие вопросы.

С уважением, Группа компаний Гарант.

Вернуться к списку

Из чего состоит система видеонаблюдения?

Системы видеонаблюдения – один из основных инструментов обеспечения безопасности предприятия или частной территории. Причем самый доступный в плане стоимости – установка элементов СКУД или найм охранника обойдется подороже, чем размещение небольшой сети видеокамер.

Термин «система видеонаблюдения» подразумевает под собой комплекс аппаратно-программных средств, предназначенных для визуального контроля происходящего на определенной территории. Продвинутые системы способны также автоматически анализировать изображение, распознавая лица или автомобильные номера.

Что входит в состав систем видеонаблюдения и каких видов они бывают? Читайте далее в статье.

Разновидности

Cистем видеонаблюдения могу быть нескольких видов:

  • аналоговые
  • цифровые

Аналоговые. Из видеосистем этого типа востребованы только работающие по стандартам высокой четкости сигнала — AHD/HD-CVI/HD-TVI. Аналоговые камеры передают видеопоток на сервер, ПК, отдельный физический накопитель и выводят изображение на монитор;

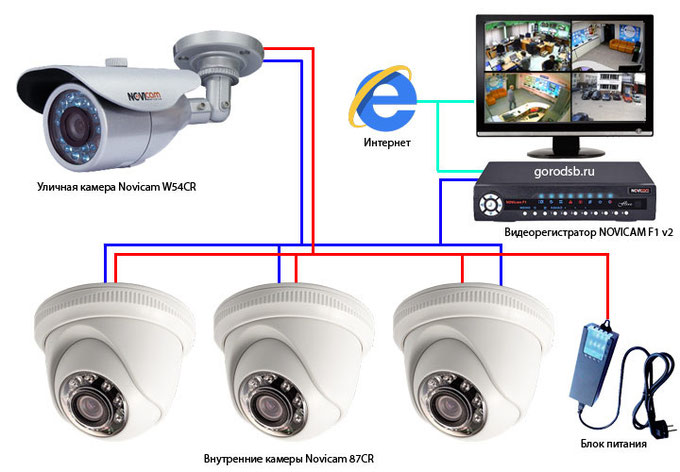

Структура аналоговой системы видеонаблюдения

Цифровые. Их еще называют IP-системами. Они поддерживают кабельное и беспроводное подключение — передача видеосигнала осуществляется по Wi-Fi или Bluetooth. Запись может вестись на физическое хранилище и в облако. Кроме того множества преимуществ IP-комплекс, проще интегрировать в основную сеть безопасности, состоящую из СКУД, пожарной системы и других элементов.

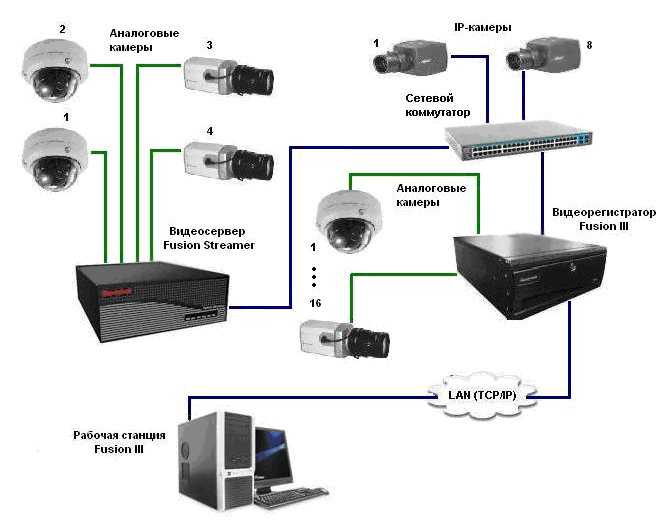

Структура IP системы видеонаблюдения

Состав

Основной «костяк» IP и аналоговой систем совпадает:

  • камеры – устройство для черно-белой или цветной съемки и передачи видеоизображения. Отличаются по размеру, количеству мегапикселей и другими параметрами;
  • видеорегистратор – к этому аппарату подключаются камеры, он отвечает за обработку видеопотока и его отправку в хранилище или на монитор. Регистратор не нужен для IP-системы, если применяется облачный сервис для хранения видеоинформации;
  • источник питания – подбирается в зависимости от количества используемых видеокамер;
  • жесткий диск – можно записывать видеопоток на сервер, ПК или внешний HDD/флеш-накопитель. Для IP-систем доступно сохранение на облачное хранилище;
  • кабель для подключения видеоустройств – в случае c IP-системой провод необязательно потребуется, т. к. может присутствовать беспроводное подключение. Для аналоговой системы подойдет витая пара или коаксиальный кабель, для IP опять же витая пара или оптоволокно;
  • монитор – требуется для мониторинга изображения или просмотра отснятой видеозаписи;
  • интернет – пригодится для онлайн-просмотра в реальном времени или сохраненных видеозаписей;
  • кожухи и кронштейны – первые представляют собой корпуса, в которые помещаются видеокамеры. Кожухи защищают видеоустройства от перегрева, пыли, атмосферных осадков и механических воздействий. Вторые — это крепления для установки камер.

Теперь затронем различия комплектаций. Они заключаются лишь в одном компоненте, который есть исключительно у IP-систем – сетевые коммутаторы (свитчи). Предназначение этих элементов – обеспечение подключения камер к интернету.

Что лучше?

IP-системы – более функциональный вариант для внедрения в офис, причем установка и монтаж занимает не много времени. Однако для монтажа потребуются определенные знания, потому не обойтись без помощи специалиста. Собираетесь ставить камеры самостоятельно? Можно выбрать AHD/HD-CVI/HD-TVI. Особенно, когда уже проложены тракты коаксиального кабеля.

Но крайне важно не только выбрать вид видеонаблюдения, но и правильно подобрать конфигурацию – количество камер, их возможности и т.п. Иначе функционал видеокамер может быть недостаточным или, наоборот, избыточным.

Потому процедуру подбора желательно доверить специалистам компании «Sky-Dynamics». Впрочем, как и монтажные работы – тогда установка системы видеонаблюдения будет полностью соответствовать потребностям предприятия.

Смотрите также

Обзор российских ИТ-сервисов и приложений, аналогичных зарубежным

Не секрет, что курс на импортозамещение в ИТ был взят несколько лет назад, в 2015…

18 октября 2022

Методы оценки информационной безопасности

Обеспечение информационной безопасности IT, особенно после массового внедрения удаленной работы, стала неотъемлемым атрибутом бизнеса. Ведь…

31 августа 2022

Смета на монтаж системы видеонаблюдения

Системы видеонаблюдения – эффективный метод обеспечения безопасности на предприятии. Недаром установка систем видеонаблюдения происходит даже…

16 августа 2022

Из чего состоит система видеонаблюдения?

Итак, выбирая систему видеонаблюдения, нужно понимать из каких компонентов она состоит.

Что нужно для системы видеонаблюдения? На данный момент на рынке представлено оборудование на 3 типа систем. Давайте рассмотрим их по порядку.

1. AHD / HD-TVI система включает в себя:

Регистратор (может быть 4,8,16,24,32 канальный). Про то, как правильно выбрать устройство, читайте нашу статью. Выбрать AHD видеорегистратор можно по этой ссылке.

AHD/TVI камера (может быть 1,2,3,4,5 мегапикселей (Мп)). Выбрать и купить AHD камеры можно тут.

Блок питания для камер (одна 12в камера может потреблять в среднем до 1А, лучше брать с небольшим запасом).

Коаксиальный кабель или кабель «витая пара». Потребуется для подключения камеры к регистратору, может быть с дополнительными жилами для питания. Купить коаксиальный комбинированный кабель для видеонаблюдения можно по этой ссылке.

Жесткий диск (для записи архива). Может быть 320Гб, 500Гб, 1Тб, 2Тб, 3Тб, 4Тб, 6Тб, 8Тб, 10Тб. Стоит рассмотреть линейку HDD для видеонаблюдения, они рассчитаны на работу 24/7. Такие модели жестких дисков представлены в нашем каталоге. Про то, как выбрать можете почитать в статье. Расчет требуемой емкости HDD диска можно произвести в онлайн калькуляторе

Монитор/телевизор (для просмотра локально). Как правило, на регистраторах используется VGA и HDMI разъемы для подключения.

Интернет (для удаленного просмотра). Большинство регистраторов имеет встроенный, бесплатный облачный сервис для удаленного просмотра.

Преимущества AHD / HD-TVI перед IP системой: цена, простота монтажа, почти 100% совместимость компонентов, нулевая задержка видео по времени при мониторинге.





2. Аналоговая система

Включает в себя то же самое, что и AHD / HD-TVI системы. Отличается худшим качеством изображения. Разрешение вместо мегапикселей измеряется в ТВЛ (телевизионные вертикальные линии). Данная система морально устарела (на момент выхода статьи 29.07.17), но до сих пор ее комплектующие еще продаются. Не рекомендуем для использования.





3. IP цифровая система

Рассмотрим 2 варианта:

А. Без использования регистратора. Видеокамера+облачный сервис. Состоит из:

IP камера (может быть 1,2,3,4,5,8,12 и более мегапикселей (Мп)) — Все что меньше 1Мп — морально устарело. Не рекомендуем для использования.

Сетевой коммутатор (может быть от 1 до 48 портов). Обычно, необходимое количество портов подбирается исходя из количества камер + 1 на регистратор и 1 на сеть.

Блок питания для камер (одна 12в камера может потреблять в среднем до 1,5 А, лучше брать с небольшим запасом)

Кабель «витая пара» (потребуется для подключения камеры к интернету или к локальной сети, может быть с дополнительными жилами для питания). Узнать про виды и расшифровку обозначений кабеля «витая пара» можно в нашей статье.

Компьютер (для просмотра локально), с помощью браузера или с помощью приложения можно просматривать видео. Также, можно настроить архив записи на компьютер.

Интернет (для удаленного просмотра). Есть камеры со встроенным облачным сервисом, который позволяет бесплатный просмотр (запись на облачный сервис как правило — платная услуга)





Б. Регистратор + видеокамера (классическая схема). Состоит из:

Регистратор. Может быть 4,8,9,16,24,25,32,50,64,150,192 канальный. NVR видеорегистраторы для IP систем видеонаблюдения представлены здесь.

IP камера (может быть 1,2,3,4,5,8,12 и более мегапикселей (Мп)) — Все что меньше 1Мп — морально устарело (на момент выхода статьи 29.07.17). Не рекомендуем для использования. IP видеокамеры разрешением 1 Мегапиксель и выше представлены в каталоге.

Сетевой коммутатор (может быть от 1 до 48 портов). Обычно, необходимое количество портов подбирается исходя из количества камер + 1 на регистратор и 1 на сеть. Раздел нашего магазина, где представлены сетевые poe коммутаторы.

Блок питания для камер. Одна 12в ip камера может потреблять в среднем до 1,5 А, лучше брать с небольшим запасом. Приобрести блок питания можно здесь.

Кабель «витая пара». Потребуется для подключения камеры к интернет или к локальной сети, может быть с дополнительными жилами для питания. Купить кабель витая пара можно по ссылке.

Жесткий диск (для записи архива). Может быть 320Гб, 500Гб, 1Тб, 2Тб, 3Тб, 4Тб, 6Тб, 8Тб, 10Тб. Стоит рассмотреть линейку жестких дисков для видеонаблюдения, они рассчитаны на работу 24/7. Сделать правильный выбор hdd диска вам поможет наша статья.

Монитор/телевизор (для просмотра локально). Как правило на регистраторах используется VGA и HDMI разъемы для подключения.

Интернет (для удаленного просмотра). Большинство регистраторов имеет встроенный, бесплатный облачный сервис для удаленного просмотра.

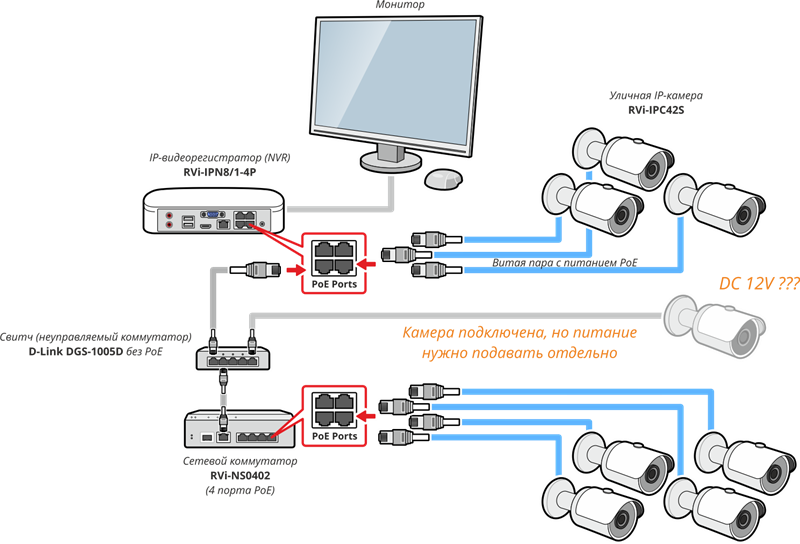

* Как вариант «А», так и «Б» могут включать в себя POE коммутатор как источник питания для ip устройств. В таком случае отсутствует необходимость в блоке питания для камер. Также, POE коммутатор берет на себя роль простого свитча. Не забывайте, что видеокамеры при этом должны обладать поддержкой POE. Подробнее об этой технологии читайте нашу статью.





Преимущества IP перед AHD / HD-TVI системами:  качество видео, более легкая масштабируемость, гибкость, возможность прокладки трасс рядом с силовыми кабелями без боязни получить наводки, более широкие возможности видеоанализа, удаленное конфигурирование ip-камер, возможность интегрировать в существующую сеть, перспективность и др.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: samohvalov@rucam-video. ru

Описание камер видеонаблюдения

— Techcube

КНИГА ПО УСТАНОВКЕ

Описание камер видеонаблюдения

Технология камер видеонаблюдения является передовой и сложной, и для правильной установки и настройки установщику систем видеонаблюдения требуются специальные знания. Существует множество вариантов, а также терминология, о которой вы, возможно, раньше не слышали. Поэтому мы решили создать это руководство, чтобы помочь вам лучше понять камеры видеонаблюдения при рассмотрении вопроса об установке видеонаблюдения дома или на предприятии. Если вам нужна помощь при чтении этого руководства, позвоните нам по телефону 020 3282 0453 9.0003

Помимо установки систем видеонаблюдения, Techcube также поставляет оборудование, в том числе камеры видеонаблюдения, DVR (цифровые видеорегистраторы), NVR (сетевые видеорегистраторы), а также инструменты для установки видеонаблюдения. Пожалуйста, свяжитесь с нами здесь.

При покупке системы камер необходимо учитывать множество факторов, например, как система будет использоваться, технические характеристики камеры видеонаблюдения и ограничения окружающей среды, в которой система установлена. Каждый раздел приведенного ниже руководства покупателя проинформирует вас о различных аспектах камер.

Размер чипа ПЗС и наборы чипов

Основная функция камеры видеонаблюдения — улавливать свет и преобразовывать его в видеосигнал. В основе камеры видеонаблюдения лежит датчик CCD (устройство с зарядовой связью). Это преобразует свет в электрический сигнал. Обработка сигнала преобразует электрический сигнал в видеосигнал, который можно отобразить на экране или записать.

ПЗС состоит из интегральных схем оптического детектора, в которых используются полупроводники. Объектив камеры фокусирует свет на датчике изображения CCD. Фотодиоды воспринимают светлые и темные области изображения, и это приводит к электрическому заряду, пропорциональному уровню света. Более яркая область приведет к более высокому заряду. Фотодиоды образуют матрицу строк и столбцов и называются ячейками изображения или пикселями. Заряд на диодах затем обрабатывается.

ПЗС-матрицы имеют различные размеры поверхности, обычно 1/2 дюйма, 1/3 дюйма, 1/4 дюйма и 1/8 дюйма. Подводя итог, можно сказать, что это не фактические размеры датчиков, а основанные на их эквиваленте трубки видеокамеры, поскольку исторически датчики изображения использовались для замены трубок видеокамеры, поэтому более точно описывается датчик с цифровым датчиком 1/4 дюйма. как «эквивалент трубки видеокамеры 1/4 дюйма».

Аналоговый или цифровой

Аналоговый

В системе аналоговых камер камера улавливает аналоговый сигнал, который передается по коаксиальному кабелю на DVR (цифровой видеорегистратор). Цифровой видеорегистратор преобразует аналоговый сигнал в цифровой, сжимает его и сохраняет на жестком диске внутри цифрового видеорегистратора. Отснятый материал можно просматривать на мониторах, подключенных к цифровому видеорегистратору, или сигнал может быть отправлен по сети для просмотра на экране компьютера. Цифровой видеорегистратор можно настроить для передачи через Интернет, и когда это делается с помощью аналоговой системы, все сигналы камер отправляются в виде одного потока с использованием одного IP-адреса, что делает его очень эффективным.



Цифровая сетевая IP-камера

С цифровыми IP-камерами (интернет-протокол) каждая камера улавливает аналоговый сигнал, но он преобразуется в цифровой сигнал в самой камере. Цифровая обработка также может происходить внутри камеры. Затем цифровой сигнал отправляется через LAN (локальную сеть). Здесь используются кабели Ethernet, т.е. Кат5е.

Вместо DVR аналоговой системы для IP-камер видео с каждой камеры сжимается и записывается на NVR (сетевой видеорегистратор). Ключевое отличие состоит в том, что сигнал является цифровым и имеет гораздо более высокое разрешение (см. далее в этом руководстве), чем аналоговый. NVR передает видео со всех камер и транслирует по локальной сети и через Интернет для удаленного просмотра.



DSP  – цифровая обработка сигналов

В камерах с цифровой обработкой сигналов используется микросхема DSP для преобразования аналоговых видеосигналов в цифровые. Аналоговый сигнал генерируется чипом ПЗС (устройство с зарядовой связью – см. выше), а затем чип DSP преобразует его в цифровой. Преимущества камеры DSP включают повышенную яркость, большую стабильность изображения, более четкое изображение и лучшую энергоэффективность. Также снижается чувствительность к шуму.

Кабели и разъемы камеры

Эффективная система камер видеонаблюдения требует правильных и высококачественных кабелей и разъемов для соединения компонентов системы вместе.



Сиамские коаксиальные кабели

Этот кабель представляет собой два соединенных вместе кабеля для подачи питания и видеосигнала. Этот кабель иначе известен как RG59. Видеоэлемент сиамского кабеля позволяет передавать видеосигнал с камеры на видеорегистратор. Кабель питания подает питание на камеру от блока питания. Кабель питания использует соединение BNC. Сиамский кабель совместим с аналоговыми системами камер или системами высокой четкости (HD), которые используют коаксиальный кабель, например. Камеры HD-CVI или HD-TVI .

Важно использовать кабель правильного сечения, то есть толщины кабеля. Калибр измеряется в AWG (американский калибр проводов), и чем меньше калибр, тем толще кабель. Более толстые кабели позволяют более эффективно использовать мощность, а калибр кабеля следует выбирать в зависимости от применения.



Кабели Ethernet Cat5e

Кабель Cat5e может использоваться для аналоговых или IP-камер и обеспечивает передачу видео на расстояние до 3000 футов.

В этом кабеле используется разъем RJ45. Это популярный кабель для систем видеонаблюдения, который жизненно важен для систем IP-камер. Cat5e идеально подходит для аналоговых систем, но требует использования видеобалуна (преобразователя), чтобы можно было заменить традиционный коаксиальный кабель.

Кабели категории 5 имеют низкое качество и не предназначены для использования с системами видеонаблюдения. Кабель категории 5е лучше подходит для этих приложений.

То, как вы питаете свои камеры, — это еще одна вещь, о которой следует помнить при работе с Cat5e. Существует система под названием PoE, Power over Ethernet, которую мы сейчас обсудим.

PoE — Power over Ethernet

PoE (Power over Ethernet) — это технология, позволяющая запитывать камеры от одного сетевого кабеля Cat5e. Обычно для камеры требуется 2 кабеля: один для видеосигнала, а другой для электропитания. Если камера поддерживает PoE, требуется только один кабель, который подает питание, а также обрабатывает видеосигнал.

Преимущества PoE

Экономия времени и средств  — можно сэкономить, не прокладывая электрические кабели. Сетевые кабели не требуют квалифицированного электрика для установки.

Расположение камер  – поскольку камерам не требуется электрическая розетка, они могут быть расположены в любом месте и при необходимости могут быть легко перемещены.

Безопасность  – PoE — это интеллектуальная система, защищающая оборудование от неправильной установки, перегрузки или недостаточного питания.

Надежность  – питание поступает из одного источника, а не из разрозненных розеток, что повышает надежность электропитания. PoE может быть зарезервирован другим блоком питания в случае сбоя.

Масштабируемость  – с PoE упрощается распределение сети.

Проводная и беспроводная

Камеры могут быть проводными или беспроводными.

Для проводных камер используются кабели с PoE (Power over Ethernet). PoE означает, что к каждой камере подключен только один кабель, что упрощает установку.

На сигнал с проводных камер не влияют потери интернета или помехи, поэтому сигнал более надежен. На беспроводные камеры влияет потеря Wi-Fi или слабый сигнал Wi-Fi, вызванный, например, стенами и погодными условиями.

Беспроводные камеры имеют основное преимущество, заключающееся в том, что не нужно сверлить отверстия в стенах, и если вы удалите установку беспроводной камеры, имущество не пострадает и останется таким, каким оно было до установки.

Проводные камеры обычно используются в коммерческих и коммерческих целях, в то время как беспроводные камеры более популярны в жилых помещениях.

WIRED CAMERAS
Advantages Disadvantages
Limited interference from other devices More difficult to install
Signal is not easily hacked or jammed
Holes drilled in стены для ввода кабелей
Подходит для различных защищенных зон
Непереносимый и легко перемещаемый в другое место.
Good for large buildings
Picture quality better than wireless
Signal more stable than wireless
WIRELESS CAMERAS
Advantages
Недостатки
Быстрая и простая установка
Могут влиять помехи, вызывающие отказ или ложное срабатывание обнаружения движения
No holes in wall required
Potential to be hacked
Cameras can be located anywhere but need to be within Wifi range
More expensive than wired systems
Portable and can легко перемещается в другое здание
Требуется один кабель питания



Разрешение

Разрешение камеры определяется количеством деталей, которые камера видеонаблюдения может зафиксировать. Разрешение измеряется в пикселях. Большее количество пикселей означает больше деталей и большие изображения без размытия или зернистости. Разрешение измеряется в мегапикселях, что составляет чуть более одного миллиона пикселей, а точнее 1 048 576 пикселей. Горизонтальное разрешение умножается на вертикальное разрешение, чтобы получить общее значение в мегапикселях. Лучшее разрешение видеонаблюдения можно увидеть в нижней части таблицы ниже.

CCTV Camera Common Video Resolutions

CCTV Camera Common Video Resolutions
Name Pixels (W x H)
720p HD
1280 x 720
960p HD
1280 x 960
1.3 Megapixels
1280 x 1024
2 Megapixels
1600 x 1200
1080p HD
1920 x 1080
3 Megapixels
2048 x 1536
4 Megapixels
2592 x 1520
5 Megapixels
2592 x 1944



HD – High Definition

По состоянию на 2017 год аналоговое HD-видеонаблюдение поддерживает разрешение 720p и 1080p, в то время как цифровые IP-камеры поддерживают разрешение от 720p до 725p.

Частота кадров

Типичная частота кадров камер видеонаблюдения составляет 25 кадров в секунду (кадров в секунду). Это означает плавное видео, а также меньший размер файла на жестком диске цифрового видеорегистратора.

Линзы

Объектив для видеонаблюдения сделан из стекла и фокусирует свет от сцены на датчик изображения камеры.

Поле обзора

Это ширина или высота сцены, контролируемой камерой видеонаблюдения.

Глубина резкости

Глубина резкости (DoF) может быть определена как зона, сфокусированная в пределах видеоизображения, по оси спереди назад. Таким образом, во всех видео будет область впереди и позади целевой области, которая находится в фокусе. Иногда будет очень маленькая зона фокусировки, и это называется малой глубиной резкости, а большая зона фокусировки называется большой глубиной резкости. На глубину резкости влияют три ключевых фактора: диафрагма, расстояние от камеры до объекта и фокусное расстояние объектива.

Фокусное расстояние

Фокусное расстояние объектива определяет поле зрения на определенных расстояниях.

Варифокальный объектив по сравнению с фиксированным объективом

С фиксированным объективом нельзя регулировать фокусное расстояние, масштабирование или угол обзора. Большинство камер с фиксированным объективом используют широкий угол. На варифокальном объективе эти настройки можно регулировать.

Камеры безопасности с варифокальным объективом обычно дороже, чем с фиксированным объективом, но обладают следующими преимуществами. С фиксированным объективом вашему установщику придется физически перемещать и переустанавливать камеру, чтобы отрегулировать поле зрения. При использовании варифокального объектива установщик может регулировать фокусное расстояние для изменения поля зрения. С помощью варифокального объектива можно настроить параметры для захвата определенной локализованной области в вашем помещении, будь то дверной проем, окно и т. д. Даже если камера расположена далеко в комнате, все равно можно увеличить масштаб и сфокусироваться на нем. дверной проем. Другими словами, с варифокальным объективом проще запечатлеть нужное вам действие. Люди или объекты в этой области будут крупнее и, следовательно, их будет легче идентифицировать и использовать в качестве улик. Иногда единственное место для камеры снаружи находится под свесом крыши, но это может быть слишком далеко от области, которую вы хотите осмотреть, и решение без перемещения места установки камеры состоит в том, чтобы использовать варифокальный объектив и увеличивать масштаб сцены, которую вы хотите увидеть. хочу захватить.

Мы рекомендуем и используем варифокальные линзы для наших инсталляций, так как мы можем легко настроить линзу, и с ними, как правило, легче работать.

Типы диафрагмы: автоматическая, фиксированная и ручная диафрагма

Что такое диафрагма?

Диафрагма – это отверстие или апертура , которая регулирует уровень света, проходящего через линзу. Это известно как «экспозиция». Диафрагма камеры видеонаблюдения работает аналогично фотокамере: чем шире открыта диафрагма, тем ярче будет изображение. Управление диафрагмой важно для повышения качества изображения. Диафрагма обеспечивает оптимальный уровень освещенности ПЗС-матрицы, благодаря чему изображения получаются четкими, четкими и имеют хорошее разрешение и контрастность (см. далее в этом руководстве).

Фиксированная диафрагма

Камера видеонаблюдения с фиксированной диафрагмой идеальна для условий с постоянным уровнем освещенности, например, в помещении. Они не могут быть отрегулированы и являются наименее дорогими.

Диафрагма с ручным управлением

Аналогичен фиксированной диафрагме, но при установке может регулироваться вручную. Опять же, подходит для использования в помещении.

Автоматическая диафрагма

Автоматическая диафрагма является частью моторизованного объектива и может автоматически регулироваться для поддержания постоянного уровня освещенности в видеоизображении. Это полезно для условий, в которых уровни освещенности меняются, например, на открытом воздухе. .

P-Iris

Это «точная» диафрагма. Он автоматически настраивается, как и автоматическая диафрагма, но, кроме того, программное обеспечение камеры позволяет улучшить четкость видео и глубину резкости. Основная цель P-Iris — улучшить качество изображения за счет оптимального положения диафрагмы, чтобы максимально использовать центральную, наиболее эффективную часть объектива.

Techcube обычно использует автоматическую диафрагму, поскольку она широко доступна, а также потому, что камера настраивается в различных условиях освещения, что экономит время и деньги.

Панорамирование, наклон и масштабирование (PTZ)

Панорамирование, наклон и масштабирование (PTZ) — тип IP-камеры, в которой пользователь может дистанционно управлять положением и движением объектива камеры с помощью интернет-браузера или специального программного обеспечения. .

Панорамирование — это горизонтальное перемещение объектива влево и вправо. Наклон – это движение по вертикальной оси вверх и вниз. Зум — это изменение фокусного расстояния объектива для приближения или отдаления объекта.

Поворотные камеры видеонаблюдения часто имеют возможность предустановленных положений, чтобы оператор мог легко контролировать различные изображения. Некоторые PTZ-камеры используют «триггеры», так что при срабатывании движения камера направляется в предустановленное положение, например. дверной проем или ценный предмет. Некоторые камеры также используют автопанорамирование, так что камера автоматически перемещается между предустановками, обеспечивая более широкую зону наблюдения.

Преимущество PTZ заключается в том, что удаленное управление панорамированием, наклоном и масштабированием позволяет оператору охватить гораздо более широкую область с помощью одной камеры, экономя деньги. Также большие площади можно охватить автоматическими пресетами.

Некоторые камеры PTZ могут использовать свои функции PTZ для отслеживания движущихся целей.

Видеообнаружение движения

Видеообнаружение движения (VMD) — это способность системы видеонаблюдения обнаруживать движение и включать запись. VMD управляется цифровым видеорегистратором.

В бизнес-среде VMD позволяет оператору, наблюдающему за системой видеонаблюдения, не сосредотачиваться постоянно на отснятом видео с камеры, когда изображение не меняется. Системный процессор VMD непрерывно контролирует камеры. Там, где нет оператора, VMD полезен для экономии места на жестком диске цифрового видеорегистратора, поскольку он будет записывать кадры только при обнаружении движения. Кроме того, все записанные кадры будут содержать события движения, которые можно воспроизвести на мониторе, что сэкономит время на мониторинге.

Обнаружение движения сравнивает текущее изображение с предыдущим, и если многие пиксели изменились, значит обнаружено движение.

Автоматическое слежение за объектами с помощью PTZ-камер видеонаблюдения

Автоматическое отслеживание движущихся объектов может быть достигнуто с помощью автоматического слежения за PTZ, которое является типом программного обеспечения камеры, тесно связанного с обнаружением движения. Автоматическое отслеживание продвигает обнаружение движения на один шаг вперед и вычисляет, какая часть изображения движется, а затем определяет ее как объект. Затем камера будет двигаться, удерживая этот объект в кадре. Это полезно для отслеживания злоумышленника и сбора улик.

Контраст

Контрастность — это разделение между самыми яркими и самыми темными областями видеоизображения. Увеличение контрастности увеличивает разделение между яркими и темными участками, поэтому, например, тени будут казаться темнее, а светлые области — ярче. Если контрастность уменьшить, тени станут светлее, а блики темнее, и они станут ближе друг к другу.

Монохромный или цветной

Доступны камеры, которые снимают видео в цвете, монохромном (черно-белом) или переключаются между ними. Камеры с переключением используются в условиях низкой освещенности, и причина их использования заключается в том, что монохромный режим более чувствителен к условиям низкой освещенности. Также монохром можно использовать с инфракрасной подсветкой.

Ночное видение

Ночное видение — это способность системы камер видеть в полной темноте или улучшать зрение при слабом освещении.

Освещение в ближнем инфракрасном диапазоне является популярным методом ночного видения. При использовании этого метода ПЗС-детектор камеры чувствителен к ближнему инфракрасному излучению, которое невидимо. Это в сочетании с инфракрасными светодиодами на камере. Ночью датчик люкс (единица освещенности) на камере определяет низкий уровень освещенности, а затем переключает чип камеры в монохромный режим и включает белые светодиодные лампы и красные инфракрасные лампы, затем камера записывает в черно-белом режиме, и вы можете видеть четкое изображение, записанное в системе.

Многие преступления происходят в ночное время, поэтому важно установить камеры, хорошо работающие ночью.

Распознавание номерных знаков

Системы камер также можно активировать с помощью LPR (распознавание номерных знаков). Британская полиция впервые изобрела LPR в 1976 году, и изначально это была грубая система с ограничениями, но спустя несколько десятилетий она стала продвинутой и надежной.

LPR захватывает изображения или видео номерных знаков, и при обработке это приводит к текстовой записи номерного знака.

Фирменные камеры по сравнению с камерами других производителей

Фирменные камеры видеонаблюдения предпочтительнее более дешевых моделей других производителей. Фирменные камеры проходят процесс контроля качества, камеры соответствуют всем соответствующим стандартам Европы и являются более прочными и надежными камерами. Камеры других производителей не являются сертифицированными продуктами. Мы используем брендовые товары, так как они более качественные.

QVIS — это торговая марка хорошего качества, но организации с высоким уровнем безопасности, такие как банки, используют Honeywell, поскольку они предлагают еще более высокое качество. Сони и самсунг тоже очень качественные.

Физически небрендированные и фирменные камеры могут выглядеть одинаково или похоже, но небрендовые камеры хуже с точки зрения качества изображения.

Заключительные мысли

Как видно из этой статьи, выбор камеры видеонаблюдения зависит от множества параметров. Разнообразие опций может сбить с толку, и для неосведомленных людей выбор подходящих камер для конкретного приложения непрост. Каждое звено в цепочке в системе видеонаблюдения важно, от самой камеры и ее функциональности до соображений по прокладке кабелей и электропитанию. Каждый элемент должен гармонично работать вместе, чтобы обеспечить наилучшее возможное видеоизображение. Мы надеемся, что теперь вы лучше понимаете камеры видеонаблюдения и их применение.

Что такое видеонаблюдение? | Mammoth Security Inc.

Замкнутое телевидение ( CCTV ) представляет собой систему, в которой все элементы — от камер до записывающих устройств — соединены напрямую, чтобы видео не транслировалось в общественном эфире и на замкнутая цепь (отсюда и название). С момента своего появления в 1942 году система видеонаблюдения претерпела кардинальные изменения. Хотя когда-то эту технологию можно было использовать только для наблюдения за живыми кадрами, она быстро превратилась в систему записи, которая позволяла пользователям как просматривать, так и сохранять данные. Это сделало его совершенной технологией безопасности. Сегодня владельцы недвижимости во всем мире используют технологию видеонаблюдения для создания простых и комплексных систем видеонаблюдения для своей безопасности и душевного спокойствия.

Для чего используется видеонаблюдение?

Система видеонаблюдения впервые использовалась немцами для наблюдения за запуском ракет Фау-2. С тех пор он превратился в комплексную технологию камер безопасности, которую мы знаем и используем по сей день. От общественных зданий до частных офисов, от жилых домов до загородных клубов, стратегически расположенные камеры видеонаблюдения используются для наблюдения за событиями по мере их возникновения, а также для захвата видеоматериалов для наблюдения в более позднее время. Некоторые распространенные области применения технологии видеонаблюдения включают:

Домашняя безопасность

Дома с камерами наблюдения гораздо реже подвергаются ограблениям или актам вандализма, чем дома без них. Хотя камеры слежения ничего не делают для физического предотвращения совершения преступления, сегодня домовладельцы используют их, чтобы удержать преступников от вторжения и обеспечить безопасность своих семей.

Другое применение технологии видеонаблюдения в жилых помещениях — это «камера-няня». Записи няни служат отличным ресурсом для тех, кому интересно, как их домашний персонал проводит свое время. Родители также используют камеры-няни, чтобы гарантировать, что их дети останутся в надежных руках, когда они уедут на какое-то время.

Наблюдение за бизнесом

Предприятия используют технологию видеонаблюдения по ряду причин, в том числе в качестве средства сдерживания преступности. Банки, офисы, музеи, рестораны, розничные магазины и другие предприятия являются рассадниками преступности, поскольку у большинства из них всегда есть наличные деньги. Чтобы защитить деньги, владельцы бизнеса стратегически размещают камеры видеонаблюдения на кассах, в бэк-офисах, возле сейфов и на входах. Розничные магазины используют камеры видеонаблюдения в торговых залах для предотвращения краж и вандализма.

Как и в случае с няней, предприятия также используют камеры слежения для наблюдения за сотрудниками и для того, чтобы убедиться, что они используют свое время наилучшим образом. Это особенно удобно, когда сотрудники работают в ночное время, например бригады по уборке и техническому обслуживанию, сотрудники колл-центра и группы управления запасами.

Мониторинг дорожного движения

Правоохранительные органы используют камеры видеонаблюдения для наблюдения за движением на перекрестках и на дорогах с интенсивным движением. Видеозапись, которую офицер может просмотреть в любое время, позволяет правоохранительным органам выявлять водителей, которые едут на красный свет, превышают скорость или иным образом безрассудно водят машину, и наказывать этих водителей, предотвращая более серьезные преступления в других местах.

Как работает технология видеонаблюдения?

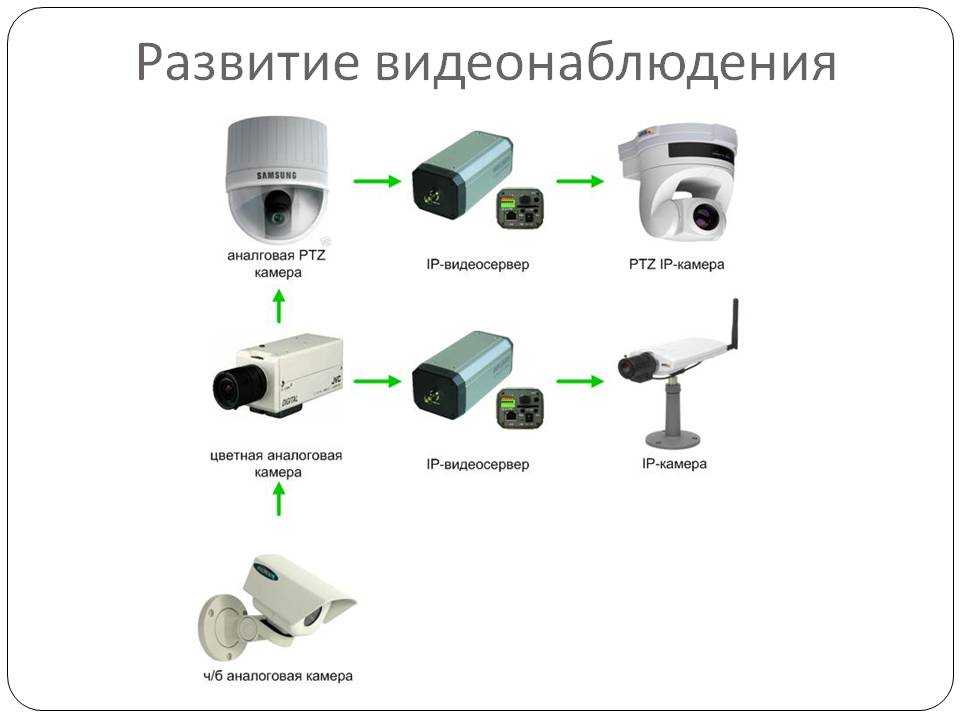

Существует два типа систем видеонаблюдения: аналоговые и IP (сетевые/цифровые).

Аналоговые системы безопасности

Аналоговые системы наблюдения работают путем подключения стандартной аналоговой камеры к цифровому видеорегистратору (DVR) с помощью кабелей передачи. Цифровой видеорегистратор получает видео с камеры, сжимает его, а затем сохраняет на жестком диске для просмотра в реальном времени или последующего просмотра. Эта настройка также позволяет передавать видео через Интернет для удаленного просмотра. В аналоговой системе DVR отвечает за сжатие, преобразование, хранение и потоковую передачу видео. Он также отвечает за управление всеми встроенными функциями камеры, включая обнаружение движения, расписания, уведомления, тревожные входы и многое другое.

IP-системы безопасности

IP-системы немного сложнее и поэтому являются более дорогим вариантом. В IP-конфигурации камера берет на себя ответственность цифрового видеорегистратора, включая сжатие, преобразование и потоковую передачу видео через интернет-соединение. При такой настройке цифровой видеорегистратор не нужен; скорее, видео может быть передано непосредственно на персональный компьютер или NVR (сетевой видеомагнитофон).

Доступные типы систем

Существует несколько различных систем видеонаблюдения, доступных для населения, но каждая из них относится к одной из следующих трех категорий:

  • Простые системы видеонаблюдения , , которые состоят из камеры (или камер), соединенных с монитором одним коаксиальным кабелем. В простой системе камеры получают питание от монитора.
  • Системы видеонаблюдения с питанием от сети, , которые работают так же, как и простые устройства, за исключением того, что камера не получает питание от монитора, а камера и монитор питаются от сети отдельно. Этот тип настройки обеспечивает большую масштабируемость, так как проще добавить в систему больше камер, не беспокоясь о нехватке энергии.
  • Системы с возможностью записи, , которые включают видеомагнитофоны, обеспечивающие сохранение данных и возможность просмотра отснятого материала в более позднее время. К этой системе также можно добавить видеорегистратор для дополнительного хранения и поиска или передачи видео.

Почему стоит использовать технологию видеонаблюдения

Технология видеонаблюдения породила индустрию видеонаблюдения, которая предоставила ряд решений в области безопасности для владельцев собственности, правоохранительных органов и владельцев бизнеса во всем мире. По мере того, как потребности потребителей росли и менялись, отрасль шла вместе с ними, предлагая более качественные продукты с улучшенными характеристиками и надежностью. Благодаря системам, доступным во всех ценовых диапазонах и обеспечивающим различные уровни безопасности, CCTV зарекомендовала себя как одна из самых доступных технологий предотвращения убытков и мониторинга безопасности, доступных сегодня на рынке.

Последние посты

Tech

Камеры беспроводной безопасности — что вам нужно знать

Читать дальше

Tech

Камеры банковского обеспечения — что вам нужно знать

Прочтите больше

Tech

Система сигналов.

Читать далее

Покупка систем видеонаблюдения

Здесь, в CCTV Security Pros, мы поставляем камеры и системы видеонаблюдения компаниям из списка Fortune 500, университетам, государственным учреждениям и жилым домам в более чем 60 000 мест по всей территории Соединенных Штатов с тех пор 2008. Если вы когда-нибудь задавались вопросом, где купить лучшие камеры видеонаблюдения и системы записи, как подключить камеры безопасности или как установить проводные камеры безопасности, вы попали по адресу.



HD-видео превосходит все ожидания

Нет конкуренции между HD-видео и более старой аналоговой технологией. HD-видео имеет гораздо более высокое разрешение и отображает гораздо лучшую детализацию и четкость. Фактически, вы можете ожидать, что наши HD-камеры видеонаблюдения будут как минимум в 3-5 раз четче, чем стандартные аналоговые камеры. Это связано с тем, что HD-камеры измеряются в мегапикселях, что намного превышает стандартное разрешение.

Понимание мегапикселей

Пиксели — это отдельные блоки цвета на цифровом экране, а мегапиксель — это один миллион пикселей. 1-мегапиксельные камеры могут снимать видео с разрешением 720p. 2-мегапиксельные камеры снимают видео в формате 1080p, также называемом высокой четкостью. Для системы видеонаблюдения 4K Ultra HD требуются 8-мегапиксельные камеры.


Чем выше разрешение и количество мегапикселей, тем четче изображение. Одним из больших преимуществ камер с более высоким разрешением является то, что вы можете цифровым масштабированием или «увеличить» HD-изображение, и целостность изображения останется лучше, а не будет выглядеть пиксельной или размытой, как старые аналоговые камеры видеонаблюдения.

DVR и NVR

Существует 2 типа технологий HD-камер видеонаблюдения; Системы HD-over-Coax и системы на базе IP. Рекордер, который поддерживает HD по коаксиальному кабелю, называется цифровым видеомагнитофоном (DVR). IP-камеры подключаются к сетевому видеорегистратору (NVR) с помощью Ethernet или сетевого кабеля. В CCTV Security Pros устройства DVR и NVR обеспечивают одинаковые основные функции. Любой из них можно использовать для просмотра живого или записанного видео, а также для удаленного просмотра ваших камер на смартфоне, планшете или компьютере.

Одним из основных отличий этих типов видеонаблюдения является тип кабеля, который используется для подключения регистратора и камер систем видеонаблюдения. Только рекордеры HD по коаксиальному кабелю обратно совместимы со старыми аналоговыми камерами. Другими словами, вы можете купить камеры видеонаблюдения высокой четкости или использовать любые существующие аналоговые камеры с нашими цифровыми видеорегистраторами высокой четкости по коаксиальному кабелю.

Системы на основе IP (NVR)

Системы IP-камер являются новым отраслевым стандартом. Наши сетевые видеорегистраторы могут отображать изображения Ultra HD с разрешением до 8 мегапикселей или 4K. IP-камеры подключаются с помощью Ethernet-кабелей CAT5, CAT5e или CAT6. Все наши IP-камеры поддерживают PoE (Power over Ethernet), что означает, что питание и видео передаются по одному кабелю, что упрощает установку. Стандартные IP-камеры могут работать на расстоянии до 325 футов. Наше оборудование для обеспечения безопасности видеонаблюдения включает повторители и коммутаторы для клиентов, которым требуется дополнительная кабельная разводка. Некоторые из наших систем включают «расширенный» PoE, что означает, что они могут передавать как питание, так и видео на расстояние более 800 футов с использованием кабеля Ethernet из чистой меди.

Зеленая и синяя линейные системы

Мы предлагаем 2 линейки продуктов для систем безопасности IP CCTV; Зеленая линия и синяя линия. Хотя эти системы имеют очень похожие функции, они производятся разными производителями. Мы используем нашу линейку продуктов Blue с 2012 года. Мы представили нашу линейку Green в 2019 году. Все наши системы Green-line предлагают расширенное PoE.

Когда вы покупаете камеры видеонаблюдения, просто сопоставьте цвет камеры видеонаблюдения с цветом системы. Синяя линия с синей линией, Зеленая линия с зеленой линией. Это гарантирует совместимость.

Соответствие NDAA

Многие системы видеонаблюдения запрещены для использования государством. Эти запрещенные продукты включают компоненты от названных китайских производителей, перечисленных в Законе о государственной обороне 2019 года (NDAA). Наша полная линейка продуктов профессионального уровня SureVision™ (Green-line), которые полностью соответствуют требованиям NDAA и подходят для использования в государственных учреждениях.

Системы HD-over-Coax (DVR)

HD-over-Coax Камеры видеонаблюдения подключаются с помощью традиционного коаксиального кабеля с видеоразъемами BNC. Наши цифровые видеорегистраторы также могут создавать изображения в формате Ultra HD с разрешением до 8 мегапикселей или 4K, а также совместимы со старыми аналоговыми камерами. Самый распространенный тип кабеля — RG59.Сиамский кабель. Термин «сиамский» означает, что 2 кабеля (питание и видео) идут рядом, и их можно разъединить. Это важно, потому что камеры HD по коаксиальному кабелю не получают питание от рекордера. Вместо этого камеры HD over Coax могут питаться от отдельного адаптера питания или от нескольких выходных мощностей при работе с несколькими камерами.

Системы безопасности HD-over-Coax CCTV чрезвычайно полезны в местах с существующей аналоговой инфраструктурой. Вы можете использовать тот же старый кабель при покупке новых HD-камер и рекордеров. Еще одним преимуществом HD по коаксиальному кабелю является то, что видео может передаваться на расстояние более 1000 футов. Наши цифровые видеомагнитофоны поддерживают все современные технологии передачи HD по коаксиальному кабелю.

Камеры всех стилей

Мы предлагаем камеры различных стилей в комплектах полных систем видеонаблюдения. Многим людям нравятся камеры в виде пули из-за их гладкого корпуса. Другие люди предпочитают купольные камеры из-за их незаметного, низкопрофильного и антивандального дизайна. Подавляющее большинство предлагаемых нами камер полностью защищены от атмосферных воздействий и подходят для использования как в помещении, так и на улице. Размер объектива камеры определяет угол обзора. Наш самый широкий размер объектива составляет 2,8 мм и обеспечивает сверхширокоугольный угол обзора 110 градусов, что хорошо для охвата всего непосредственного периметра. Популярный объектив 3,6 мм будет отображать 90-градусный широкоугольный.

Преимущества широкоугольных камер

Покупателям нравятся широкоугольные камеры видеонаблюдения, потому что они предлагают наибольшую отдачу от вложенных средств. Однако, если вам нужно сфокусироваться на объекте, который находится намного дальше, вам потребуется более мощный объектив, такой как 8 мм, 12 мм или даже 50 мм или 100 мм, для хорошего крупного плана объектов, которые находятся на расстоянии более 100 футов или даже больше. 200 футов. Многие из этих камер оснащены варифокальным объективом, который можно настроить для достижения идеального угла. Более того, многие варифокальные камеры оснащены моторизованным объективом, поэтому вы можете просто регулировать угол непосредственно с записывающего устройства или удаленного устройства.

Компромисс для оптимального изображения

Всегда будет компромисс между шириной угла и расстоянием, которое вы можете видеть. Иногда идеальным решением может быть комбинация широкоугольной и варифокальной камер. Вы можете разместить их в разных точках вашей собственности, чтобы создать комплексную систему безопасности видеонаблюдения. Вы можете купить камеры видеонаблюдения отдельно или в составе полного комплекта системы видеонаблюдения.

Системы беспроводных камер

Системы беспроводных IP-камер также стали популярными благодаря выпуску множества потребительских Wi-Fi-гаджетов, доступных сегодня. Эти камеры часто ограничены в плане выбора, четкости, надежности и функциональности. Важно понимать, что термин «беспроводная связь» в основном применяется к передаче видео. Многие из этих потребительских устройств питаются от батарей. Мы не предлагаем камеры с батарейным питанием, потому что их нужно перезаряжать, что делает их менее надежными. Если вы ведете бизнес, гораздо лучше купить профессиональную систему видеонаблюдения.

Питание беспроводных камер

Некоторым беспроводным камерам требуется отдельное питание, хотя розетка питания может располагаться в том же месте, где будет установлена ​​камера, довольно редко. Еще одно соображение заключается в том, что беспроводные камеры могут быть подвержены помехам или потере сигнала WiFi. Мы рекомендуем проводные камеры для приложений с большими расстояниями или структурами, которые могут препятствовать адекватному сигналу WiFi.

Хранение видеоматериалов

Другим важным фактором при разработке решения для видеонаблюдения является хранение. Большинство клиентов хотят хранить отснятый видеоматериал в течение 7-10 дней. Все наши видеорегистраторы имеют внутренние жесткие диски внутри блоков, где хранится видео с камер видеонаблюдения. Мы используем только жесткие диски для систем видеонаблюдения, обеспечивающие максимальную надежность. Камеры с более высоким разрешением потребуют больше памяти просто потому, что они потребляют больше данных. Вот почему мы предлагаем клиентам возможность увеличить размер своих жестких дисков в соответствии с их конкретными потребностями в хранении.

Запись при обнаружении движения

Многие клиенты, покупающие наши камеры видеонаблюдения, настраивают их на запись только при обнаружении движения для экономии места на жестком диске. Вы даже можете определить лихорадку с помощью правильных инструментов. Например, HD-рекордер с 4 камерами и жестким диском емкостью 1 ТБ может непрерывно записывать видео с разрешением 4 мегапикселя до 7 дней. Если тот же регистратор настроить только на запись по движению или по расписанию, то время хранения увеличится очень существенно. В некоторых менее дорогих рекордерах есть место только для одного жесткого диска. Многие из устройств, которые мы носим, ​​имеют несколько отсеков для жестких дисков, чтобы в случае необходимости вместить больше видеохранилища.

Закажите у специалистов по безопасности видеонаблюдения

Установка системы видеонаблюдения наиболее эффективна, если она выполнена правильно. Мы являемся признанным лидером отрасли с более чем 60 000 клиентов, специализирующихся на HD-камерах и системах видеонаблюдения профессионального уровня. Мы производим продукцию высочайшего качества и продаем ее по очень конкурентоспособным ценам. Если вы спрашивали себя, как получить лучшие камеры видеонаблюдения, как подключить системы наружных камер видеонаблюдения или как установить проводные камеры безопасности, надеюсь, мы предоставили вам необходимую информацию для начала работы. Но наша команда готова оказать поддержку или ответить на ваши дополнительные вопросы. Позвоните нам по телефону 888-653-2288.

Удивительная, всегда доступная помощь

Мы можем помочь вам на каждом этапе вашего проекта по обеспечению безопасности видеонаблюдения, независимо от того, насколько он велик или мал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
