Прокладка кабеля по стене: нормы, правила и способы монтажа

Как правильно проложить кабель по стене в квартире или доме. Какие существуют способы монтажа проводки. Какие нормы и правила нужно соблюдать при прокладке кабеля по стене. Какие инструменты понадобятся для работы.

Основные способы прокладки кабеля по стене

При выполнении электромонтажных работ в помещении существует два основных способа прокладки кабеля по стене:

• Скрытая проводка — кабель прокладывается внутри стены в штробах или пустотах
• Открытая проводка — кабель монтируется по поверхности стены

Выбор конкретного способа зависит от типа помещения, материала стен, этапа ремонта и других факторов. Рассмотрим подробнее особенности каждого варианта.

Скрытая проводка: монтаж кабеля внутри стены

Скрытый способ прокладки кабеля считается наиболее эстетичным и безопасным. При этом варианте провода полностью скрываются внутри стен, что защищает их от механических повреждений и воздействия окружающей среды.

Для монтажа скрытой проводки используются следующие методы:

• Штробление стен — в стене прорезаются специальные канавки (штробы) под кабель
• Прокладка в пустотах — кабель укладывается в существующие пустоты в стенах
• Монтаж за гипсокартоном — провода прячутся в пространстве между стеной и гипсокартонными листами

Наиболее распространенным является метод штробления. Для этого в стене с помощью штробореза или болгарки прорезаются каналы глубиной 2-3 см. В них укладывается кабель и закрепляется с помощью алебастра или специальных клипс. Затем штробы заделываются штукатуркой.

Открытая проводка: способы прокладки кабеля по поверхности стены

Открытый способ монтажа используется, когда невозможно или нецелесообразно прятать кабель внутрь стены. К основным вариантам открытой проводки относятся:

• Прокладка в кабель-каналах
• Монтаж в гофрированных трубах
• Крепление на скобах или клипсах
• Прокладка за плинтусами

Наиболее эстетичным и безопасным считается использование пластиковых или металлических кабель-каналов. Они надежно защищают провода и позволяют аккуратно спрятать проводку.

Нормы и правила прокладки кабеля по стене

При монтаже проводки необходимо соблюдать следующие основные требования:

• Использовать только сертифицированные кабели с медными жилами
• Соблюдать минимальные радиусы изгиба кабеля
• Не допускать провисания проводов
• Обеспечить надежную изоляцию и защиту от механических повреждений
• Прокладывать кабели на расстоянии не менее 10 см от труб отопления

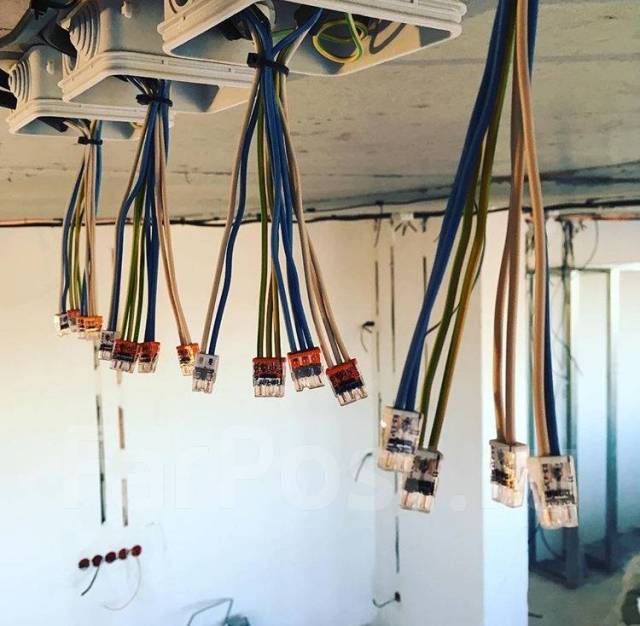

• Выполнять все соединения в распределительных коробках

Важно также учитывать требования пожарной безопасности и использовать кабели с соответствующими характеристиками по нераспространению горения.

Выбор кабеля для прокладки по стене

Для внутренней проводки в жилых помещениях рекомендуется использовать следующие типы кабелей:

• ВВГнг(А)-LS — негорючий кабель с низким дымо- и газовыделением
• NYM — медный кабель с ПВХ-изоляцией
• РКГМ — гибкий медный кабель в резиновой изоляции

Сечение кабеля подбирается в зависимости от мощности нагрузки. Для розеточных групп обычно используют провода сечением 2,5 мм², для освещения — 1,5 мм².

Инструменты для прокладки кабеля по стене

Для выполнения электромонтажных работ потребуются следующие инструменты:

• Перфоратор или дрель для сверления отверстий
• Штроборез или болгарка для нарезки штроб
• Набор отверток
• Плоскогубцы и бокорезы
• Нож для зачистки проводов
• Уровень и рулетка
• Индикаторная отвертка

При работе со штроборезом или болгаркой обязательно использование защитных очков и респиратора.

Этапы прокладки кабеля по стене

Процесс монтажа проводки включает следующие основные этапы:

1. Разметка трассы прокладки кабеля
2. Штробление стен или монтаж кабель-каналов
3. Сверление отверстий под розетки и выключатели
4. Протяжка кабеля
5. Фиксация проводов в штробах или каналах
6. Установка распределительных коробок
7. Подключение розеток и выключателей
8. Заделка штроб (при скрытой проводке)

Перед началом работ необходимо составить подробный план размещения розеток, выключателей и других электроприборов.

Особенности прокладки кабеля по деревянным стенам

При монтаже проводки в деревянном доме нужно учитывать следующие моменты:

• Использовать только негорючие кабели
• Прокладывать провода в металлических трубах или гофре
• Не допускать контакта проводов с деревом
• Обеспечить зазор не менее 5 см от деревянных конструкций
• Использовать розетки и выключатели с повышенной степенью защиты

Оптимальным вариантом является прокладка кабеля в металлических кабель-каналах или гофрированных трубах из негорючих материалов.

Правила прокладки кабеля по наружным стенам

При монтаже наружной проводки необходимо соблюдать следующие требования:

• Использовать кабели с усиленной изоляцией, устойчивой к УФ-излучению
• Прокладывать провода в металлических трубах или гофре
• Обеспечить надежную гидроизоляцию всех соединений
• Располагать кабели на высоте не менее 2,5 м от земли
• Учитывать температурные расширения при креплении

Для наружной проводки рекомендуется использовать специальные влагозащищенные кабели с маркировкой ПВС или КГ.

нормы, правила ПУЭ и способы

При подключении к сети электроснабжения коттеджа, дачного дома или гаража, а также при установке спутниковых антенн, блоков систем кондиционирования, световых указателей, камер видеонаблюдения приходится сталкиваться с такой проблемой, как провести кабель по фасаду и стенам здания, выполнив при этом требования ПУЭ и других нормативов. Данный вид прокладки электропроводки требует серьезного подхода к решению вопроса, так как нарушения правил монтажа могут послужить причиной нестабильной работы подключенного электрооборудования и создать предпосылки поражения электрическим током, а также возникновения возгорания. По ПУЭ допускается открытый и закрытый способ прокладки проводки по фасаду жилого дома. Выбирать приемлемый вариант нужно в зависимости от условий окружающей среды, марки кабеля и материала стены, на которой будет крепиться кабельная магистраль. Стены могут быть выполнены из кирпича, камня-песчаника, различных видов бетона, древесины, а также отделаны сайдингом. Для всех видов перечисленных материалов существуют соответствующие нормы электромонтажных работ. Далее мы постараемся максимально подробно разъяснить, как должна выполняться прокладка кабеля по фасаду здания.

Кирпичная, бетонная или каменная стена

Можно прокладывать кабель без гофры или лотка только в том случае, если у него изоляция устойчива к ультрафиолету. Но на практике в большинстве случаев используется СИП, который предназначен для прокладки на улице и устойчив к воздействию ультрафиолета, или ВВГнг-LS, изоляция которого не устойчива к воздействию ультрафиолета.

В первом случае можно прокладывать кабель по фасаду здания, при условии, что расстояние от кабеля до стены будет не больше 6 см (ПУЭ глава 2.4, п. 2.4.60).

Во втором случае кабель укладывают в металлическом электротехническом коробе. В случае если нет опасности механических повреждений — можно прокладывать кабель в гофре из ПНД (черная), но в продаже встречается и гофра из ПВХ, устойчивого к ультрафиолету (уточняйте этот пункт, так как обычный ПВХ трескается на солнце). Также можно использовать металлорукав. Кабельные скобы и клипсы крепления гофры крепятся к стене дюбель-гвоздями или гвоздевыми дюбелями с использованием строительно-монтажного пистолета.

Шаг крепления кабеля на горизонтальных участках не должен превышать 350 мм, на вертикальных – 500, в местах изгиба – 100. Кабельный ввод внутрь здания должен размещаться в трубе или отрезке металлического электротехнического короба (глава 2.1. ПУЭ п. 2.1.58). О том, как осуществляется прокладка кабеля через стену, мы рассказали в отдельной статье.

Идеальным способом монтажа кабельных линий по фасаду будет их прокладка в предварительно пробитых штробах с последующим закрытием штукатуркой, но вследствие большой трудоемкости, на практике его используют редко.

Деревянная стена

Вследствие высокой степени горючести древесины, нормы прокладки по деревянной стене гораздо строже, чем для кирпича или бетона. В данном случае обязательно строгое выполнение следующих условий:

1. Кабельная линия должна быть проложена в негорючей оболочке.
2. Ввод в здание через стену должен быть обустроен металлической втулкой, изготовленной из толстостенной трубы.

Как правило, ответвление от сети электроснабжения выполняется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы. Прокладывая кабель марки СИП запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если провод заведен в гофротрубу или металлорукав.

Проводку можно уложить в металлическом или в пластиковом кабель-канале. При отсутствии угрозы механических повреждений, допускается использование гофрированной трубы из ПВХ или металлорукава. При использовании гофры очень важно, чтобы приобретенное изделие было снабжено сертификатом пожарной безопасности. В соответствии с нормативами шаг крепления гофротрубы должен соответствовать таблице:

Диаметр гофротрубы мм	Шаг крепления мм	Диаметр гофротрубы мм	Шаг крепления мм
20	1000	50	1700
25	1100	63	2000
32	1400	75	2300
40	1600	90	2500

В качестве вводной втулки допускается применять толстостенную трубу, толщина стен которой должна соответствовать сечению проводников:

Фасад из сайдинга

Это наиболее сложный способ монтажа с учетом того, что сайдинг является горючим материалом, а также то, что по своим прочностным качествам он не предназначен для крепления кронштейнов для фиксации кабельных линий. Особых хлопот можно избежать, если необходимые кабельные магистрали проложить по фасаду и стенам до начала отделочных работ, или же произвести частичный демонтаж сайдинговых плит. Однако, зачастую, такие варианты относятся к разряду невыполнимых, поэтому домовладельцу приходится решать вопрос, как провести электропроводку по сайдингу и не нарушить при этом нормативные требования.

В первую очередь встает вопрос, чем и как крепить линию. Для кирпича и бетона отлично подходит изделие для фасадного крепления типа SF 10.

SF 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг положен на дерево, в качестве крепежа лучше использовать полукольцо-шуруп или шуруп-крючок.

При прокладке по фасаду кабеля марки СИП, имеющего горючую оболочку запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если он заведен в гофротрубу или металлорукав. Данный вид крепежа отвечает таким условиям крепления.

Общие требования

Кабельные линии на фасаде укладываются параллельно архитектурным линиям здания, запрещается использование бронированных изделий выполненных с горючим волокнистым покрытием. Нельзя монтировать в одном пучке силовые и телефонные провода, между ними должен быть обеспечен зазор 25 мм. Если в трассе монтируются несколько проводов, прокладку нужно производить с минимальным количеством перехлестов.

Стоит отметить, что если вы будете прокладывать провод СИП по фасаду, то нужно выдержать следующие расстояния до элементов здания, таких как:

при горизонтальной прокладке:

• над окном, входной дверью — 0,3 м;
• под балконом, окном, карнизом — 0,5 м;
• до земли — 2,5 м;

при вертикальной прокладке:

• до окна — 0,5 м;
• до балкона, входной двери — 1,0 м.

На видео ниже наглядно демонстрируется, как провести провод СИП по стене:

Вот по такой технологии осуществляется прокладка кабеля по фасаду здания в соответствии с ПУЭ. Теперь вы знаете, как безопасно проложить кабельную линию по дереву, кирпичу, бетону и даже сайдингу!

Будет полезно прочитать:

Прокладка кабеля по потолку и горизонтально в стенах

Правильно проложить кабель – это самое настоящее искусство. Необходимо использовать множество инструментов, чтобы решить поставленную задачу наилучшим образом. Если сделать что-то неправильно, то можно довести до короткого замыкания и пожара.

Сегодня эксперты компании «ПрофЭлектро» постараются доходчиво рассказать, как прокладывать провода по потолку и горизонтально по стене. Всё напрямую зависит от условий будущей эксплуатации, материала здания и общей ситуации.

Провод на потолке

Если нужно проводить провод для люстры, то постарайтесь воспользоваться пустотой в плите. Определить расположение этого канала очень просто элементарным простукиванием. Далее можно действовать при помощи мощнейшего магнита, но протаскиваемый наконечник должен иметь форму, позволяющую не цепляться за неровности. В пустотах очень удобно проводить провода ко всем потолочным светильникам, но при этом вы имеете привязку к их местоположению. Также нежелательно делать слишком много дыр, иначе прочность перекрытия может пострадать.

С гипсокартонными и натяжными потолками всё просто, там можно пробрасывать любое количество проводки в бронированных рукавах без размышлений о внешней эстетике. Единственным требованием к тканевым вариантам является их провисание под массой лежащих внутри объектов. Поэтому придётся накидывать кабеля хотя бы на основные стойки или специально сооружать их.

Ещё один вариант для бетонного потолка заключается в прокладывании по шву между плитами. Это также позволит сэкономить силы при решении поставленной задачи. Но нужно надежно закреплять провод. Иначе он со временем под действием силы тяжести приведёт к появлению трещины на отделке.

Провод на стене

Чтобы сделать это, нужно сначала нарезать штроб. Это специальный паз в стене, в который закладывается проводка. Без специализированного оборудования сделать его практически невозможно. Настоятельно рекомендуется делать его не глубже 2-3 см, чтобы не зацепить арматуру. На болгарку нужно приобрести ограничивающую насадку и круг по бетону. Сначала расчерчивается путь будущего канала, а затем по нему нужно постепенно продвигаться. В область реза обязательно подавать воду, иначе дышать в рабочей зоне будет невозможно. Когда каналы нарезаны, можно выбить кусочки бетона при помощи перфоратора. Провод закладывается в канал, после чего заделывается строительным гипсом. Нельзя заделывать его цементом, потому что при необходимости ремонта будет крайне сложно добраться до провода.

Можно также обойтись без разбивания стены, особенно, если в квартире уже сделан ремонт. Просто пустите внешний провод в бронированном рукаве, замаскировав его за каким-либо изделием. Наиболее просто это сделать за плинтусом. Если какая-то часть выступает наружу, то можно легко спрятать её под каким-то декором. Идей на эту тематику очень много во всемирной сети.

В отдельных случаях можно попытаться раскрыть обои, но делать это следует очень аккуратно, последовательно приподнимая листы острым ножом или заточенным шпателем.

В деревянном доме

Работать с деревом очень сложно, ведь этот материал имеет повышенную пожарную опасность. Провода обычно прячут за отделочную панель. Если стены и потолок сделаны из брёвен или бруса, то их предварительно нужно снабдить пазом, вырезаемым при помощи специализированного инструмента. Затем туда прокладывается провод в бронированном рукаве повышенной надежности. Возможно также наружное прокладывание. Для этого в стыке брёвен делается выборка, а туда закладывается провод в специальной диэлектрической и термостойкой обмазке. Обычно цвет этого материала подбирается под оттенок дерева. При умелом выполнении работ шов будет практически незаметен.

Делать самому или вызывать специалиста

Самостоятельно решить эти задачи будет достаточно сложно. Малейшие ошибки могут привести к короткому замыканию. Особенно сложно работать, когда отделка уже имеется, а основная цель состоит в нанесении минимальных повреждений. Можно изначально потренироваться в загородном доме или гараже, где эстетика не играет роли. Также не нужно забывать об электрической безопасности.

Прокладка кабеля по стене. Способы прокладки провода по стене

Прокладка кабеля по стене

Начинать электромонтажные работы в квартире следует до начала отделки помещений. Лучше всего сразу поменять всю проводку, чтобы избежать скруток старых проводов из алюминия с новыми медными проводами.

Электрическую проводку в квартире или доме можно разделить на скрытую и открытую. В первом случае вначале осуществляется прокладка кабеля по стене, а затем поверхность штукатурится, при этом кабель оказывается внутри стены. При открытой проводке может выполняться как прокладка кабеля в лотках, так и в коробах, кабель-каналах по готовой поверхности стен.

Монтаж скрытой проводки

Прежде всего следует наметить места размещения бытовых приборов в квартире, расположение выключателей, розеток и распределительных коробок. Если стены не штукатурены, очень хорошо, не придется их штробить для того, чтобы была произведена прокладка кабеля по стене. В противном случае придется попотеть и попылить в квартире.

Штробы (специальные борозды в слое штукатурки) для прокладки кабеля можно сделать перфоратором с зубилом в форме лопатки или пики. «Болгарка» с алмазным кругом или штроборез может намного упростить задачу. С их помощью можно прорезать в стене две параллельные борозды, а потом выдолбить штукатурку между этими бороздами. Итак, электроинструмент упрощает и ускоряет работу, но от него больше пыли. Следует при штроблении стен соблюдать технику безопасности и защищать глаза очками, руки перчатками и надевать респиратор или марлевую повязку для защиты легких.

Для осуществления монтажа выключателей и розеток необходимо высверлить в стенах углубления под коробки. Для этого нужен перфоратор со специальной коронкой. Если планируется установка нескольких розеток, объединенных одной рамкой, нужно начертить на стене горизонтальную линию и отметить на ней центры подрозетников. После того, как все штробы сделаны и отверстия высверлены, лучше промыть их водой для удаления пыли, в таком случае их будет легко заделать штукатурным раствором или шпаклевкой после монтажа проводки.

Когда делается прокладка кабеля в квартире, для закрепления проводки в штробе следует использовать либо петли для проводов, либо дюбель-хомуты, которые можно вбивать как в кирпичные, так и в бетонные стены. Это наиболее простой и надежный метод крепления проводки. Если стена рыхлая, кабель в штробе можно прихватить алебастром.

На алебастр также сажаются все распределительные коробки и подрозетники. Вначале высверленное отверстие заполняется небольшим количеством алебастра, а после в него вдавливается коробка, которая утапливается вровень с поверхностью стены. Распределительные коробки следует сажать на такую глубину, чтобы они не завышали над поверхностью стены, но и легко открывались.

Монтаж открытой проводки

Основное отличие открытой проводки в том, что она проходит по поверхности потолка или стены, а не внутри них. Для монтажа открытой проводки можно использовать медные или алюминиевые провода с изоляцией из поливинилхлорида или резины с поливинилхлоридом.

Главное преимущество проводки такого вида в том, что она доступна, если вдруг потребуется ее ремонт, легко добавить новую точку и вообще ее монтаж можно сделать быстро. Но есть и ограничения: монтаж открытой проводки возможен только в неотапливаемом помещении с уровнем влажности выше нормы. Вообще, такой вид проводки считается очень опасным, так как повредить ее очень легко.

Если скрыть проводку все-таки невозможно, ввиду каких-либо причин, то она должна быть помещена в короб металлический для прокладки кабеля, или другой защитный футляр. Например, может быть сделана прокладка кабеля в гофре из металла или ПВХ, что сделает электропроводку безопасной. Но наиболее популярен в наши дни монтаж проводов в кабель-каналах.

Кабель-канал представляет собой короб для прокладки кабеля, изготовленный из металла или пластика. Внутри него прокладываются трубы, провода и т. д. Изготавливается он из самозатухающих материалов, например, поливинилхлорида, который не выгорает на солнце и не портится со временем. Есть кабель-каналы разных размеров, поэтому вполне возможно найти подходящий для пучка проводов любой толщины. Некоторые производители выпускают короба не только белого цвета, но и имитирующие цвет и текстуру древесины.

Монтаж кабель-канала очень прост, изделие легко пилится ножовкой или режется ножом. Для ровной укладки короба следует провести на стене линию, вдоль которой будет монтироваться кабель-канал. Крепится к стене короб при помощи саморезов с дюбелями. В местах стыковки вертикальных и горизонтальных частей короба их следует зарезать под углом в 45 градусов, или же использовать специальные уголки. А иногда можно избежать установки кабель-канала на стену, если сделать монтаж плинтуса с кабель-каналом. Правда, в него не спрячешь много проводов.

Иногда может потребоваться прокладка кабеля по стене снаружи здания. Для прокладки электропроводки по воздуху используется трубостойка для прокладки кабеля, а к стене ее крепят так же, как и внутри помещений, при помощи дюбель-хомутов.

Если монтажные работы ведутся в осенне-зимний период, на улице должна быть соответствующая температура прокладки кабеля. Для проводов с изоляцией из ПВХ монтаж допускается при температуре воздуха не ниже −15 градусов, а для кабелей с полиэтиленовой оболочкой — не ниже −20 градусов. При более низкой температуре кабель должен быть подвержен предварительному обогреву в помещении с температурой 20 градусов в течение двух суток. При соблюдении этих правил прокладка кабеля при низких температурах не доставит впоследствии никаких проблем.

odnokomnatka.ru

Кабель и способы его прокладки | Электрика и слаботочка

В наши дни, электричество передается двумя способами — воздушными линиями, с помощью проводов, либо кабельными линиями, с помощью кабелей. Кабель отличается от провода тем, что содержит не одну жилу, а несколько, заключенных в общую изоляцию.

В этой статье я постараюсь изложить основные соображения по прокладке кабельных линий внутри электроустановки, то есть внутри дома или квартиры, или цеха, так как кабельные линии от электроустановки до электроустановки, либо от трансформаторной подстанции до электроустановки требуют значительно более выверенного подхода и неспециалистам «вход» в их расчет закрыт. По крайней мере, так должно быть.

Итак, кабельные линии. В нашем случае они соединяют распределительный щит, в котором установлены аппараты защиты, измерения и автоматики, с потребителями, например розетками и светильниками. В простейшем случае, например для временной проводки — кабельная линия соединяет щиток с единственным автоматом и переносную розетку.

Для того, чтобы кабельная линия была безопасна и служила положенный срок (20 лет), она должна быть выполнена определенным образом.

Общие соображения таковы:

а) кабель должен быть защищен от случайного повреждения;б) кабель должен быть защищен от вредных воздействий тепла, холода, влажности, химических веществ и ультрафиолета Солнца, либо обладать изоляцией, рассчитанной на такие воздействия;в) все соединения кабеля должны быть выполнены в специальных коробках и определенным образом;г) кабель должен обладать определенным классом негорючести и бездымности;д) при прокладке по горючим поверхностям, кабель должен быть от них надежно отгорожен.

При соблюдении этих условий проводка будет надежной и безопасной, так что их лучше запомнить и всегда держать в голове при проектировании кабельной линии, даже если это расчет «на коленке» для времянки.

А теперь разберем конкретные способы прокладки кабеля, их преимущества, недостатки и то, «как это делается».

Открытая проводка

Открытая проводка проще в монтаже, в ремонте и модернизации, но хуже по внешнему виду и менее защищена от случайного повреждения. Она применяется тогда, когда проводка, скрытая внутри строительной конструкции нерациональна, например для деревянных стен, либо в условиях, когда «вскрытие» стен невозможно, либо слишком дорого обойдется.Способов выполнения открытой проводки несколько. Перечислю их в порядке убывания частоты использования.

Читайте также

1) Прокладка в кабель-каналах (настенных, плинтусах и напольных). Кабель-канал защищает провод от повреждения и улучшает внешний вид линии. Хороший вариант для построек из дерева и других горючих материалов, либо для модернизации старой проводки без капитального ремонта жилья.Как делается: кабель канал прикручивается к стене шурупами, на дюбеля (в бетон, кирпич и гипсокартон), либо напрямую (в дерево, фанеру). В него укладывается кабель, а затем сверху защелкивается крышка. Вот и все. Нужно помнить, что по правилам кабель канал должен быть заполнен не более чем на 40% объема, так что набивать его «под завязку» неправильно, кабель будет перегреваться, а в случае возгорания он наверняка прожжет кабель-канал насквозь.

Лучшим производителем кабель-каналов является фирма Legrand, ее бюджетные «клоны» выпускает отечественная фирма «ДКС». При покупке нужно проверить надежность крепления крышки и жесткость кабель-канала, чтобы он не закручивался «винтом». Не помешает и пожарный сертификат.

2) Прокладка в трубах гофрированных гибких и гладких жестких. Стоит дешевле первого варианта за счет потери внешней привлекательности. Такой вариант можно использовать в местах, где человек бывает редко — подвалах, складах, либо за декоративными панелями, например из гипсокартона. Кабель затягивается в трубу, после чего труба крепится к стене, либо потолку. Самый удобный крепеж — клипсы, менее удобный, но более компактный — металлическими скобами.

В местах, где есть опасность повреждения кабеля лучше использовать гладкие жесткие трубы, либо металлорукав — гофрированный металлический «шланг».

3) Крепление кабеля на струне (металлической проволоке) или тросе. Применяется там, где кабель должен пройти через пустое пространство. Сначала крепится трос или проволока, на анкерные болты, шурупы или дюбель-гвозди, затем натягивается специальной растяжкой (еще ее называют «талреп»), после чего трос или проволока заземляются и к ним пластиковыми стяжками крепится кабель. Желательно натянуть его повыше, так, чтобы исключить случайное задевание лестницами, тяпками и т. д.

4)Крепление непосредственно к стене или потолку. Самый бюджетный способ прокладки. Нужно помнить, что кабель должен быть защищен от повреждения. К деревянной стене кабель можно крепить пластиковыми скобами, которые продаются по 50 или 100 штук в комплекте с гвоздиками. К бетонной или кирпичной стене кабель можно прикрепить с помощью специальных деталей (рис. справа). В стене, с помощью перфоратора или ударной дрели сверлится отверстие, затем в отверстие вставляется крепеж. В прорезь сверху крепежа продевается пластиковый хомут (стяжка), которым кабель и притягивается.

Скрытая проводка

Самый лучший вариант прокладки кабеля с точки зрения защищенности от повреждений и внешнего вида. Но — затратен и требует большого объема строительных работ. Если стены из кирпича или бетона, а монтаж проводится совместно с капитальным ремонтом, либо в только что построенном помещении, это вариант по умолчанию.

Как делается: в стене пробиваются каналы (штробы), в которые укладываются трубы, диаметр которых выбирается с таким расчетом, чтобы кабель проходил сквозь них и все углы и тройники беспрепятственно. Это примерно диаметр кабеля (пучка кабелей) умноженный на 1,4.

Затем трубы замазываются раствором или алебастром и через них протягиваются заранее отмеренные и нарезанные куски кабеля. Нужно помнить, что горизонтальные штробы в бетонных стенах делать нельзя, только вертикальные. Отсюда вывод — те участки, где кабель проходит горизонтально нужно прятать либо в стяжку пола, либо за подвесной потолок по методу открытой проводки в трубе. И только в местах, где нужны спуски и подъемы — там где стоят розетки, выключатели, светильники и т. д., выполняются вертикальные штробы.

Экзотика

Здесь я рассмотрю сравнительно редкие способы прокладки кабеля.

1) Под водой можно прокладывать кабель только специально для этого предназначенный, например ВПП. Провод ПВС для этого применять нельзя! Требования к защищенности от повреждений так же в силе — его либо нужно прятать в недоступное место, за какие-либо конструкции, либо прокладывать с трубе, например ПНД.

2) Под землей кабель прокладывается на классической глубине 0,7 м. Если он проходит в защищенных местах, например под бетонированной дорожкой, его можно класть прямо в землю, для этого подойдет кабель ВВГ любой разновидности. Если нет — его нужно защищать от повреждения, либо слоем кирпичной кладки, либо прочной трубой ПНД. Либо использовать специально предназначенный для прокладки в земле кабель марок ВбБШВ, но стоит он негуманно и редок в наличии.

3) Внутри горючих стен, либо за горючими перегородками, например из дерева кабель можно прокладывать только в стальных трубах, типа водопроводных. Любой другой вариант, например металлорукав, кабель-каналы и т. д. это игра в рулетку.

Темы на форуме:

Выбор кабеля

Самый правильный обязательный по правилам для жилых и общественных помещений кабель — ВВГнг-LS. Со снижением безопасности и отступлением от правил можно использовать ВВГнг или NYM. Все прочие варианты — ПВС, ПУГНП, ШВВП, ПУНП (ПБПП), а также любые алюминиевые кабели использовать нельзя.

По моему скромному мнению, лучшими производителями кабеля в России являются заводы Севкабель, Кольчугино, Москабельмет и Подольск. Возможно есть и другие достойные производители, но о них я с уверенностью сказать не могу.

Евгений Потапчук

Задать вопрос на форуме электриков.

homemasters.ru

Способы прокладки провода по стене

Доступный и очень простой способ прокладки по стене провода считается его проведение с применением пластиковых фиксаторов, или гвоздевых скоб.  Сначала кабель необходимо продеть внутрь самой скобы и гвоздем прибить к стене. Для такого способа прокладки кабеля, кроме необходимых скоб, потребуется также молоток. Но такой вариант крепления кабеля не годится для бетонных и кирпичных стен, так как в такие стены гвозди просто так не вбиваются.



Если хозяину жилья главное в такой работе – это надежность и быстрое время для исполнения, а  эстетика его волнует не так сильно, тогда прикрепить кабель можно с применением дюбель-хомутов.  Данные хомуты представляют собой нейлоновые петли с имеющимся на конце гофрированием. Для закрепления такого хомута достаточно просверлить отверстие в стене подходящего диаметра. Затем следует продеть в петлю провод, конец его полностью вставляется в отверстие до упора.

Если провод будет закреплен металлическими скобами, тогда его при необходимости будет очень легко снять. Металлические скобы прикрепляются к стенам с помощью саморезов или дюбель-гвоздей. После прикрепления скоб внутрь них вдевается кабель, и скоба защелкивается.

Скрыть провод по необходимости можно с помощью кабель-канала.  Вдоль стены с такой целью прикрепляется кабель-канал.   Для фиксации короба применяются саморезы, закручивающиеся шуруповертом или отверткой. Для отсутствия процесса скольжения самореза при его закручивании следует набить небольшие отверстия гвоздем. В таких местах, где саморез сложно закручивается, стоит гвоздь забить. Когда короб будет уже прочно зафиксирован на стене, внутрь него помещается провод.



Наиболее безопасным методом укладки кабеля является способ его укладки под штукатурный слой. В стене с помощью дрели или перфоратора проделывается борозда. С помощью гвоздей кабель закрепляется внутри нее. Для ускорения процесса фиксации провода в борозде следует применять раствор алебастра. Для проведения контроля положения проводов они  размещаются внутри гофрированной трубы. После окончательной укладки проводов борозда заделывается раствором штукатурки, затем она загрунтовывается и шпаклюется финишной отделкой, обоями, плиткой, гипсокартоном или другим материалом.

Очень важно при проведении проводов внутри помещения составить схему их размещения там. Это необходимо сделать, чтобы при дальнейшей расстановке мебели, навешивании картины на стену провод случайно не повредить. Иначе может в доме произойти замыкание электропроводки. На схеме четко видно размещение провода, расстояние его проведения от пола или потолка, места и размеры углов его поворота.

Оцените статью: Поделитесь с друзьями!

mydesigninfo.ru

правила и теория, практика и реальность

Энергетики считают: подготовка проекта производства работ согласно ПУЭ. Хотя шестая редакция сильно обрезана седьмой, сегодня полистаем старую, освежим память. ПУЭ вызывают глубокое уважение мастеров, правила прописывают азбучные истины. Большая часть текста (если не вся) согласована с соответствующими государственными инстанциями. Прокладка кабеля в траншее выполняется организацией, способной предоставить квалифицированный персонал, владеющей лицензией.

Прокладываем кабель правильно

Настоятельно рекомендовали бы изучить ПУЭ 6, выясняя, как правильно ведется прокладка силового кабеля в траншее. Документ лишен законодательной поддержки (хотя согласование было проведено, за давностью ковылем поросло), многие организации руководствуются выверенными строками поныне. Чтение документа усложнено непростой структурой. Основные замечания, которые нужно знать новичку, чтобы не запутаться:

1. Под защищенными и незащищенными кабелями понимается унифицированное определение раскрывающими стандартами. Выпущен отдельный ГОСТ на СИП. Бумага изделия называет защищенными. Значит, монтаж СИП проводится по указанной ПУЭ схеме для защищенных кабелей.
2. Описание работы с электрическими линиями начинается разделом (выброшенным ПУЭ 7 новой редакции), ссылки приведены на другие части правил.
3. Разбор начинают общими положениями, согласно увеличению вольтажа. Не строго. Например, для всех линий указываются специфические положения, полные правила, сдобренные оговорками, приводятся далее. В разделе про вольтаж до 220 кВ обсуждается укладка в землю прочих кабелей. Нарушение хронологического порядка запутает новичка, нужно внимательно прочесть раздел 2, выбрать относящееся к имеющейся линии (у большинства обывателей 220 или 380 вольт, до 1 кВ). Россия внедрила 230 вольт после утверждения текста ПУЭ 6. Обзор портала ВашТехник приводит дословно сведения.

Кабельная траншея

Прочитав ПУЭ 6, скажем следующее, касающееся укладки кабеля в траншее…

Глубина заложения

Кабели закладываются на глубину 0,7 метров, факт изрядно демонстрируется видео Ютуб. Параллельно умалчивается нюанс: дистанция задана для кабелей диапазона до 35 кВ. Далее глубина вырастает до метра. Но не просто относительно почвы, а планировочной метки. В меру нашего разумения — некий знак, оставленный геодезистами на плане, перенесенный на местность. Почва бывает неровной, приходится находить некий средний уровень. Глубина достигает 1,5 метров, начиная напряжением 110 кВ. Ролики Ютуб оценивайте, внося нотку критики.

Под пахотой кабель 6 — 10 кВ кладется поглубже – закапывается на 1 метр. Имеются некоторые другие исключения из правила.

Яма под кабель

Яма выкапывается легким уклоном стенок наружу. Не столь важна ширина, сколько выполнение требований к закладке. Совместно кладут не более шести кабелей напряжением до 35 кВ. Под оставшиеся роем еще одну траншею, и так далее. Расстояние между группами превышает 0,5 метра.

Траншея заведомо выкапывается глубже сантиметров на 10. По правилам под кабель насыпают дренажный песок, утрамбовывают. Отсутствует специальная техника — умельцы применяют собственные ноги. Избранный способ определен фронтом работ.

Траншея под прокладку кабеля оборудуется не ближе 0,6 метра к фундаменту здания, любому другому подземному инженерному сооружению. Любопытно, ни слова не говорится об отмостке (дорожка по периметру дома). Нормируется расстояние до стволов деревьев – не менее двух метров. Косвенно указывает: район трассы зеленых насаждений лишен (собственно, промышленные линии специально обозначаются, каждый видел таблички: осторожно, кабель!). Лес выкорчевывают. Указанное расстояние уменьшают при прокладке на территории парков, лесополос (согласуют проект).

Закладка стального кабеля

Дальнейшее определено родом кабеля. Имеющие стальную броню засыпаются очищенной (лишенной строительного мусора землей). 25 см выше кабеля укладывают ленту изоляционного материала, на которой написано: проходит высоковольтная линия. ПУЭ категорически расходится изложением с некоторыми практиками, которые этим и ограничиваются.

По нормам полагается защитить кабели сверху, пользуясь помощью специальных керамических (для линий выше 35 кВ — железобетонных) плит, кирпича (для линий выше 35 кВ недопустимо) из того же материала толщиной не менее 5 см. Рядовой превышает указанные габариты. Кирпич кладут поперек линии, плитка — как указано инструкцией производителя. Вертикальное расстояние до кабеля составляет 15 см. Для опоры по бокам вдоль линии выкладываются два ряда кирпича (по одному слева-справа), поверх кладут поперечный.

Обратите внимание, выше кабеля земля должна быть чистой. Прорабы, тщась найти грунт, присыпают песком. Поверх кирпичей по-прежнему лента, предупреждающая надписью кротов, специальные плиты содержат таковую на поверхности. Дополнительной сигнализации не требуется. Лента сигнальная для прокладки кабеля в траншее укладывается чисто теоретически.

Укладка броневого кабеля

Броневой кабель, согласно написанному, укладывается в землю, прочие марки нуждаются в защите. Можно использовать гофр (для силовых линий черный, красный, связные – синие), трубы ПНД. Первый применяется в большинстве случаев, при проходе дорог, когда проводится горизонтальное бурение, чаще используют полиэтилен. Намного снижает трение, упрощает процесс закладки кабеля.

Защитный гофр

Кирпичная защита

При закладке глубиной 1 — 1,2 метра допускается обходиться без защиты плитами сетей ниже 20 кВ (в том числе 220/380 В). Допускается класть кирпич вдоль, если кабель один, ширина траншеи не превышает 25 см. Поможет сэкономить примерно в два раза стоимость материала. Запрещается применение силикатного, пустотелого кирпича. Кабели напряжением ниже 1 кВ допускается лишать защиты.

Одно исключение, которое можно использовать для экономии. Трасса сформирована 5 кабелями до 20 кВ (не питающих потребителей I категории). По правилам нужно защитить плитами, кирпичом. И здесь умные головы придумали делить на три траншеи (оставляя положенные полметра), куда кабель кладут по схеме 2х2х1. Прокладка кабеля в траншее указанным методом ПУЭ относится в разряд исключений. Можно ограничиться укладкой предупредительной ленты. Кирпич, плиты составляют чистую экономию. Увеличивается объем земляных работ? В ППР на прокладку кабеля в траншее предусмотрим применение техники, оставляющей широкий шлейф (свыше полутора метров). Дно подсыпем песком, установим кабели согласно схеме, добавим чистой земли, уложим предупреждающую полосу.

Сигнальные ленты

Технологическая карта работ исключает применение сигнальных лент в районе пересечения кабелей с инженерными коммуникациями (водопровод, канализация) на 2 метра в каждую сторону, выше муфт. Аналогичные требования, только с увеличением дистанции до 5 метров, существуют для подходов к распределительным щитам и подстанциям. Сигнальная лента прокладывается с запасом минимум по 5 см по бокам от осей кабелей, соседние ленты (при наличии широкой трассы) протягиваются внахлест на 5 см.

Предупреждающая лента высоковольтной трассы

Технология прокладки кабеля траншеей

Предусматривается ограничения на горизонтальное расстояние меж линиями: 10 см – ниже 10 кВ; 25 см – 10-35 кВ; 50 см – между кабелями, эксплуатируемыми организациями, и выше 110 кВ. Однако замалчивается вертикальное расстояние (авторы не нашли). Некоторые организации умело используют пробел, монтируя парно связками. В каждой кабели располагаются по вертикали. Позволяет значительно сократить ширину углубления, избежав использования кирпичей, защищающих трассы. Рытье траншеи для прокладки кабеля упрощается, финансовые расходы снижаются.

Параллельное ведение кабеля

Допускается параллельная прокладка кабеля связи в траншее, силовых линий, инженерных коммуникаций. Расстояние до последних не менее одного метра (до газопроводов, теплопроводов — 2 метра). Меж кабелями выдерживается дистанция, согласно указаниям, приведенным выше. Расстояние до инженерных коммуникаций можно сократить линий до 35 кВ вдвое, применяя укладку в защищенном варианте (внутри трубы ПНД), дальность вовсе получаем смехотворную – 25 см. Приводятся некоторые другие исключения ПУЭ.

Места пересечения кабелей

В местах пересечения кабелей вертикальное расстояние не менее 0,5 метра. Параллельное следование замалчивается! На перекрестке величину зазора можно снизить, применяя бетонные плиты, трубы с запасом по одному метру в каждую сторону. Кабель связи идет выше силовых линий.

Расстояние до заземлителей

Нормируется расстояние до заземлителей высоковольтных линий (врывается под столбами): до 1 кВ – 1 метр; 1-35 кВ – 5 метров; выше 110 кВ – 10 метров.

Кабельная траншея

Практика укладки кабеля

Расписали нормы, теперь читателям наверняка интересно, как методики реализуются практически. Глубина траншеи прокладки кабеля выдерживается частниками ориентировочно, инструментом послужит лопата. Предприятия используют тракторы, снабженные бороной (фрезой), бульдозеры (снятие широкого слоя). Кабель немного змеится, идет легкой волной. Помогает компенсировать температурные изменения по временам года. Стараются положить сразу большой отрез:

1. Вдоль трассы монтируется система роликов, повторяющая изгибы криворукого машиниста бульдозера.
2. Под шоссе, оврагами ведется горизонтальное бурение с выходом кабельного канала на ту сторону. Внутрь прокладываются трубы ПНД. Некоторые типы кабеля можно непосредственно кидать на дно (сетчатый экран).
3. Иногда используются бетонные блоки, служащие каналами.

Типовой проект показывает последовательность действий. Допустим, прокладка кабеля в траншее внутрь трубы ведется протяжкой троса лебедкой. Натяжение не превышает 30 Н/кв. мм алюминиевых и 50 Н/кв. мм медных жил. Берется сечение чистого металла, площадь оплетки отбрасывают. Оценивается длина протягиваемого лебедкой отрезка кабеля, вычисляются, согласно коэффициентам, силы трения, нагрузка. Типичные примеры цифр:

• Коэффициент трения при движении по роликам – 0,2-0,3
• При протягивании в бетонный короб – 0,4-0,6.
• При протаскивании внутрь ПНД трубы определяется методикой (снижая коэффициент, используют смазку, масло, воду). Колеблется в пределах 0,1 — 0,25.

Нагрузка трех сплетенных кабелей высчитывается соотношением, будто тянется один. Никто неспособен гарантировать, что длина элементов в точности одинакова. На практике и достичь сложно. Радиус скругления одиночного кабеля должен быть выше 15 диаметров внешней изоляции. Для трехжильных – 12. Недостаточно выучить типы траншей прокладки кабеля, прочитать ПУЭ. Потребуется изучить многие нормы, стандарты, правила, предписания.

Прокладка взаиморезервируемых кабелей траншеей по ПУЭ вроде не запрещается. Но вводная части говорит: линии в одном рукаве монтировать запрещено. При форс-мажорном случае может наступить одновременный выход из строя той и другой линии (расплавит дугой). Первопричина, по которой совместная укладка кабелей не приветствуется.

Заканчиваем обзор, надеемся, объяснили, как нужно пользоваться документами. Целиком случаи жизни советами не снабдишь. Примеры взяты практические, проекты реализованы, сданы в эксплуатацию. Слишком сильно лазейками пользоваться в законе не следует. Вдруг, изменятся!

vashtehnik.ru

крепление к стене, ПУЭ, видео

Сама по себе задача выглядит несколько странно. Зачем тянуть проводку по фасаду? Для начала разберемся с терминами. Если вдаваться в подробности ГОСТ: «провод, это проволока в оболочке или без…», а «кабель, это несколько проводов…» и так далее, можно окончательно запутаться. Тем более, что монтаж провода по стене здания, нецелесообразен в принципе. Он должен быть внутри. А если это силовой ввод — прокладка кабеля по фасаду здания вообще запрещена, сразу после точки подвеса он должен быть заведен в помещение.

Все это действительно так, но речь пойдет про относительно новый кабель (или провод, по определению ГОСТ) — СИП.

Самонесущий Изолированный Провод (все-таки провод!) в последнее время активно приходит на смену неизолированным силовым проводам. Жители частных домов отлично знают, что это такое. Так вот, СИП разрешено прокладывать по фасадам зданий, причем норма прописана в Правилах устройства электроустановок. При организации подключения домовладений, это может принести существенную экономию для владельца.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

• Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
• Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Информация: зачем выполнять переходы с алюминиевого СИП на обычный ВВГ?

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Что по этому поводу говорится в Правилах устройства электроустановок

• Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
• В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
• Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
• Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
• В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
• Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
• Металлические части конструкции должны иметь защиту от коррозии.
• Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
• В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

• над наличниками окон или дверей — 30 см;
• под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
• над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

• до наличников окон — 50 см;
• до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей.

Начинаем плясать от фасадной стенки

В первую очередь необходимо выбрать точку на стене, от которой будет начинаться ответвление. Правила устройства электроустановок не регламентируют выбор стены: она может быть фасадной или боковой. Но на практике, в наших широтах выбирается именно фасад. На боковые стены зданий обычно выходят скаты крыши, с которых может срываться лед (сосульки) или снег.

Местом начала прокладки по стене, считается точка выхода кабеля из анкерного зажима. Основные элементы конструкции есть на иллюстрации:

1. Анкерный кронштейн.
2. Анкерный зажим, после которого провод не удерживается на трассе воздушной линии.
3. Фасадное крепление — первый элемент системы прокладки по стене.

Кронштейн устанавливается на высоте не менее 2.75 метра. Расстояние до ближайшего угла несущей стены (без учета толщины изоляционного материала) не менее 10 см.

Совет: Если сечение силового кабеля позволяет выбрать между разными анкерами, следует выбирать подвес с меньшей нагрузкой. В таком случае, при механическом воздействии на СИП (например, зацепило фурой на дороге, или упал столб), стена не будет разрушена, просто сорвет анкер.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

1. Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
2. Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
3. Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
4. Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.

В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.

Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.

Итог

При соблюдении всех перечисленных правил, вы можете проложить кабель в зоне ответственности владельца, не прибегая к помощи электриков.

Видео по теме

Прокладка кабеля внутри полых стен (под гипсокартоном)

Сегодня в новых и реконструируемых зданиях повсеместно применяются конструкции в виде каркаса из специальных металлических профилей (реже — из деревянного бруса), на которых с одной стороны (если это отделочная стеновая панель) или с обеих сторон (если это перегородка) закреплены листы гипсокартона (сухой штукатурки). Из-за их хрупкости монтаж проводки по поверхности, заготовка отверстий и скрытая прокладка кабеля в полостях требуют повышенной аккуратности.

Применение традиционного инструмента (стамески, дрели) может привести к появлению трещин и нарушению заделки краев панелей. Специальный же инструмент позволяет даже после окончания ремонта быстро и аккуратно смонтировать скрытую проводку через небольшие отверстия и установить для нее терминальные блоки.





Самая простая задача — изготовление в гипсокартоне монтажных и установочных отверстий. Круглые отверстия малого диаметра выполняются сверлом по дереву, а более крупные — кольцевой фрезой. В большинстве случаев этого достаточно для прокладки кабеля, защитных рукавов и установки розеток под скрытую проводку.

Если же отверстие имеет сложную форму, то его проще изготовить с помощью маленькой ручной ножовки или ручного перфоратора. Такая ножовка имеет острый кончик, который позволяет, не применяя сверление, аккуратно подготовить стартовое отверстие, а затем выпилить по контуру нужную конфигурацию. Соответственно ручной перфоратор позволяет резать металл, пластик и любой другой твердый материал «по месту», не изгибая и не деформируя поверхность толщиной до 1.5 мм.





Не стоит забывать о том, что изготовление любого отверстия необходимо начинать с проверки места на наличие элементов каркаса или линий электропроводки. Используемый для этого недорогой прибор — детектор неоднородностей — должен стать «лучшим другом» монтажника. Он позволяет определить тип неоднородности (проводка, металл, дерево), находящейся за гипсокартоном или другим листовым непроводящим материалом, а также ее месторасположение и размер.





Заготовка кабельных трасс в элементах каркаса до установки листов гипсокартона — тоже не очень сложная операция. Каналы в каркасах для прокладки закладных труб кабельной канализации или жестких рукавов внутри перегородок изготавливаются с помощью специальных длинных (до 1 м) сверл большого диаметра (до 13 мм). Для выполнения отверстий сложной формы (например, изогнутых по продольной оси) требуется фреза. Конструкция таких сверл и фрез учитывает возможность попадания металла (гвоздей, шурупов и т. п.) на рабочие кромки. Особые, «хитрые», сверла позволяют расширить отверстие в деревянном каркасе, не извлекая проложенную через него проводку.





Гораздо сложнее обстоит дело с монтажом кабелей в эксплуатируемых помещениях или там, где ремонт не закончен, но стены полностью смонтированы. Выбор инструмента для выполнения скрытой проводки внутри полых стен зависит от направления трассы (горизонтальное или вертикальное), расположения и материала каркаса, наличия и типа звуко/теплоизолирующего заполнения полостей. При выполнении работ приходится направлять кабель в нужную сторону, определять месторасположениe каркаса, сверлить отверстия в каркасе внутри стен и т. п. Полный набор, применение которого гарантирует прокладку кабеля в любой ситуации, состоит из длинной мелкой металлической цепочки, магнитного ловителя на гибкой штанге, стеклопластиковых прутков с набором сменных наконечников (магнитный ловитель, магнитный наконечник-индикатор с короткой цепочкой, Z-образный и V-образный крючки), комплекта гибких сверл с направляющей, компаса и детектора неоднородностей. Имея такой набор, монтажник легко освоит ряд приемов, позволяющих «путешествовать» внутри стен в любом направлении, не повреждая их.



Крючки применяются для вталкивания (Z-образный) или втягивания (V-образный) проводов. Если на провода уже установлены разъемы, то их предварительно защищают с помощью плотного кабельного чулка подходящего размера.

Металлическая цепочка вместе с магнитным ловителем или проволочным крючком применяется для заготовки вертикальных каналов внутри полых стен от верхнего отверстия к нижнему (наилучшие результаты достигаются при использовании цепочки со звеньями в виде шариков). Если каркас не имеет горизонтальных элементов и полости стены не заполнены, то спустить кабель вниз от потолка до уровня розетки не составляет труда. Для этого достаточно просверлить входное отверстие вверху строго над установочным отверстием для розетки, спустить сверху металлическую цепочку и захватить ее магнитным ловителем или крючком через нижнее отверстие. Затем кабель или УЗК с гибким прутком втягивается с помощью этой цепочки.



Если верхнее и нижнее отверстия должны находиться по разные стороны стены, но на одной вертикали, то операция выполняется в два приема. Сначала сверлится верхнее отверстие, и в него спускается на нужную высоту УЗК с магнитным индикатором и цепочкой. Затем с другой стороны с помощью компаса определяется местоположение магнитного индикатора, после чего размечается и изготавливается нижнее отверстие. Нужно отметить, что компас может реагировать и на другие металлические элементы внутри стен (крепеж, каркас и т. п.). Отличить магнитный индикатор легко, так как он имеет два полюса, расположение которых известно — стрелка компаса будет изменять свои показания при его перемещениях вдоль индикатора.





Разметку отверстий, выполненную на одной стороне стены из гипсокартона, можно перенести, воспользовавшись каленой стальной проволокой диаметром около 1 мм. Ровный кусок проволоки нужной длины можно зажать в патрон электродрели и просверлить стену насквозь. Получившееся отверстие настолько мало, что декоративное покрытие не будет испорчено.



Заготовить канал между отверстиями, расположенными на существенном расстоянии друг от друга по горизонтали, можно с помощью УЗК с короткой цепочкой в качестве наконечника. УЗК вводится в нужном направлении через одно из отверстий и подхватывается магнитным ловителем через другое.



Если же полости стены заполнены, то стеклопластиковый пруток с короткой цепочкой — тот единственный инструмент, с помощью которого можно осуществить заготовку канала. Он сочетает в себе достоинства жесткого УЗК (его можно направлять в нужную сторону и проталкивать со значительным усилием в небольшое пространство между заполняющей полость стены звуко/теплоизоляционным материалом или сквозь него) и металлической цепочки, которая легко подхватывается магнитным ловителем. Положение цепочки можно легко определить, если использовать наконечник с магнитным индикатором.







Поскольку сопротивление материала-заполнителя не позволит обеспечить высокую точность позиционирования УЗК, канал лучше заготавливать сверху вниз вдоль элемента каркаса или снизу вверх вдоль плоскости стеновой панели. В первом случае позиционирование обеспечивается за счет элемента каркаса. Во втором — верхнее отверстие за подвесным потолком выполняется в том месте, где с помощью компаса будет обнаружено положение магнитного индикатора.





Стоит отметить, что аналогичные приемы используются при вертикальном прохождении пустотелых (деревянных) перекрытий.



Если трасса кабеля должна пересечь ребра каркаса, единственно возможный способ для выполнения работы — направленное сверление с помощью гибкого сверла. Сверло вводится в стартовое отверстие (15-20 мм) и направляется в нужную сторону с помощью специального приспособления. Обычно отверстия выполняются от места установки терминального блока до другого блока, распределительной коробки или плинтуса. По окончании сверления укладываемый кабель или рукав закрепляется с помощью кабельного чулка за отверстие в появившемся на другой стороне стены наконечнике сверла и втаскивается в обратную сторону. Такая технология дает возможность осуществлять заготовку каналов в любом направлении. Следует только помнить, что при сверлении любого каркаса остаются заусенцы, и кабель следует укладывать в защитном рукаве.





Некоторые виды гибких сверл могут использоваться не только для работы по конструкциям с деревянным и/или металлическим каркасом, но даже и в бетонных и кирпичных стенах. Так как в последних случаях величина трения хвостовика сверла в отверстии достаточно велика, его защищают специальным антиабразивным чулком. Диаметр заготавливаемого с помощью гибких сверл канала может достигать 25 мм, а длина — до 2 м (до 4 м в случае применения удлинителя).



Монтаж скрытой проводки между электротехническим коробом-плинтусом и встроенными розетками или выключателями, а также подключение установленных над плинтусом розеток невозможны без изготовления отверстий во внутреннее пространство перегородки через нижний опорный элемент ее каркаса. Особое гибкое сверло с оправкой позволяет выполнить эту операцию быстро даже без удаления плинтуса. Затем в отверстие вводится пруток с короткой цепочкой, которая поднимается до уровня розетки, после чего извлекается магнитным ловителем.



См. также:

Монтаж скрытой электропроводки

Монтаж скрытой электропроводки

Монтаж скрытой электропроводки начинается на этапе ремонта или строительства, когда ничего, кроме черновых стен и потолка, еще нет. Это лучший вариант — не надо делать штробы, а потом замазывать их штукатуркой. Толщина слоя штукатурки, которая покроет кабель, при таком варианте должна быть не менее 6–7 мм. В этом случае штукатурка покроет провод без всяких затруднений. Однако такая толщина зависит от стены.





Если поверхность ровная и слой штукатурки не превышает 3–4 мм, то такой вариант не подойдет. Лишний расход никому не нужен: увеличив толщину слоя штукатурки на 3–4 мм, вы сделаете расход материала на квартиру весьма существенным. Проще сначала отштукатурить стену, а затем по ней штробить перегородку на нужную глубину.

Внимание! Перед тем как монтировать кабели и провода, необходимо обязательно проверить их на целостность при помощи индикатора или лампы-пробника. Та же процедура повторяется после монтажа.

В любом случае первоначально чертятся линии, по которым будет проходить кабель. От потолка или пола отмеряется расстояние, на которое будут отстоять провода. При этом необходимо учитывать, что эта величина может быть уменьшена в зависимости от последующих работ, например укладки пола или монтажа навесного потолка.

Линии хорошо чертить при помощи длинного строительного уровня — получится не только ровно, но и прямо. Расстояние в 15 см должно отмеряться с учетом последующих изменений, иначе потом может получиться так, что искомый провод окажется за потолком или полом. Затем по линиям ставятся точки, в которых кабель будет прикрепляться к стене. В зависимости от вида провода (с гибкой жилой или монолитной) крепеж может быть на расстоянии 40 см (для гибкой) или 20–30 см (для монолитной).

Шаг первый: перед тем как начать работу по монтажу скрытой электропроводки, необходимо вычертить прямо на стене месторасположение коробок и штроб	Шаг второй: при помощи перфоратора режутся отверстия под коробки и штроборезом или болгаркой делаются штробы между ними
Шаг третий: в установочных коробках выламываются лючки, затем провода вставляются в отверстия и прихватываются гипсом или штукатуркой	Шаг четвертый: после того как коробки прихвачены, нужно отмерить отрезки кабеля и труб (если они будут прокладываться) и вложить проводники в штробы
Шаг пятый: уложенный электрический кабель и установочные коробки замазываются штукатуркой	Шаг шестой: после того как штукатурка высохнет, можно устанавливать розетки и выключатели





Необходимо сказать несколько слов о крепеже. Идеальным для бетонных и кирпичных стен является дюбель-хомут, или, в просторечии, увэшка (UW). Для установки кабеля сечением 3 х 1,5 или 3 х 2,5 используются крепления с маркировкой 5/10. Для такого размера увэшки требуется бур диаметром 6 мм и длиной от 60 мм. После этого нужно просверлить отверстия в точках крепления при помощи перфоратора. Необходимо обхватить кабель дюбелем и просто вставить в проделанное вами отверстие нужной глубины. Пластиковые усики крепежа заклинятся, и провод окажется надежно прихваченным к стене одним движением. Это намного проще, чем пользоваться другим видом крепежа.

Делая поворот на 90°, помните, что он должен быть плавным и не меньше, чем указано в спецификации кабеля. В основном в домашних видах проводки делают изгиб, равный 6 диаметрам кабеля. Перед тем как прижимать проводник увэшкой, необходимо смотать с бухты 10 м. Затем выпрямляйте его рукой, чтобы кабель был без перекрутов и изгибов, — это существенно упростит монтаж. Подведя кабель к электрической точке, оставьте хвостик длиной 15–20 см. После того как кабель закреплен увешками, можно приступать к оштукатуриванию стен и дальнейшему ремонту.



Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.



Скрытая прокладка электропроводки в трубах

Для особо надежной проводки кабелей используются пластиковые трубы, гофрированные или ПВХ. Такой способ прокладки используется достаточно редко — в помещениях с повышенной влажностью и резкими перепадами температур. Например, в хозяйственных неотапливаемых строениях, подвалах, банях и т. д. Трубы в штробах прокладывают практически так же, как и кабель.

Два вида укладки кабеля в стену: в гофрированной пластиковой трубе и без нее

Если один из кабелей заключен в пластиковую трубу, то допускается перехлест проводников. Единственная разница — ширина и глубина штробы будут намного больше. Пластиковые трубы крепятся увэшками или металлическими скобами, если их диаметр превышает 40 мм.

Несколько мазков гипса прихватят кабель уже через пару минут

Можно фиксировать трубы в штробе и при помощи быстро застывающего гипса. Такой способ прокладки более трудоемок, но существенно повышает надежность и долговечность проводников. Кроме того, в случае замены или ремонта кабеля можно легко вынуть его из трубы, которая зафиксирована в стене, и произвести все необходимые работы.

Скрытая прокладка кабеля в гофрированных трубах



Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.

Прокладка проводки в гипсокартонном потолке

Можно избежать бурения отверстий под распаячные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком. Провода освещения можно крепить к потолку хомутами или увэшками.

Трубы, расположенные внизу, позднее будут под полом

Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции. Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.

Скрытая укладка кабеля в гофрирован- ной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм	Трубу крепят в штробе при помощи обычных гвоздей или прижимают, закручивая шурупы (если позволяет материал стены)
Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой	Штробу замазывают штукатуркой при помощи шпателя
После нанесения штукатурки подождите 10 мин, чтобы она подсохла	Удалите шпателем излишки смеси, выравнивая поверхность

В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие.

Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку. Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.

Внимание! Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки.

Монтаж электропроводки в бетонной стяжке

Шаг первый: разметка электрических точек (необходимо учесть толщину будущей стяжки, чтобы розетки оказались на нужном расстоянии от пола)	Шаг второй: измеряется длина отрезков труб и в них протягивается кабель
Шаг третий: после того как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами	Шаг четвертый: заливается цементный раствор и стяжка выравнивается
Шаг пятый: труба в штробах и коробки замазываются штукатуркой	Шаг шестой: устанавливаются розетки

В перегородки или за гипсокартонные конструкции провода прячутся довольно часто. Самой распространенной ошибкой бывает их монтаж без защитных оболочек. В металлических профилях просто пробиваются отверстия.

Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: проводка протянута без защитных пластиковых труб

Перед тем как нашить гипсокартон, провода проволакиваются сквозь них. Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции. Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусенцах профилей и острых краях подвесов.

Правильный вариант прокладки кабеля через гипсокартонную перегородку: проводники заключены в гофрированную трубу

Есть простейшее решение такого вопроса — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля. При прокладке проводов освещения часто используются пустоты в потолочных плитах. Они находятся там с момента изготовления перекрытия.

Укладка кабеля в гипсокартонной перегородке

Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены. В потолке пробиваются два отверстия: одно — у стены, второе — в месте, где будет располагаться светильник. При помощи зонда из жесткой проволоки провод протаскивается через канал в плите.

Прокладка труб через утеплитель в гипсокартонных перегородках: на рисунке слева — минеральная вата, она легко сжимается и не требует дополнительных работ; справа — пенопласт, в котором прорезаются каналы для размещения труб с кабелем, перед тем как уложить его на место









Что бы еще почитать?

Как правильно проложить кабель по наружным стенам здания

Жизнь – штука удивительная, и иногда ставит перед нами, казалось бы, странные задачи вроде прокладки кабеля в совершенно, казалось бы, неподходящем для этого месте.

Как проложить кабель по внешней стене?

Иногда возникает настоятельна необходимость использовать для прокладки кабеля наружную стену дома, и как-нибудь обойти это не представляется возможным. Это бывает нужно при подключении дома к общей сети, при установке оборудования, например, кондиционера, видеокамеры или антенны. Выполнение такой операции – очень серьезный и ответственный процесс, ведь любое нарушение необходимых требований ПУЭ может повлечь за собой не только нарушение стабильности работы имеющегося оборудования, но и к более серьезным последствиям вплоть до утраты имущества или очень тяжелой электротравмы.

Способы установки кабеля снаружи здания

Способов, которым можно проложить кабеля по фасаду два – открытый и закрытый, и ПУЭ разрешает выполнять и тот, и другой. Какой из них выбрать, зависит от многих условий, таких, как местные погодные условия, материал, из которого выполнена стена и марки кабеля, который нужно будет проложить.

Открытым способом можно укладывать кабель у устойчивой к ультрафиолету изоляцией, причем расстояние от него до стены не должно быть меньше шести сантиметров. В случае использования кабеля с обычной изоляцией придется укладывать его в специальный короб или гофру из стойких к ультрафиолету материалов, возможно использование металлорукава, которые крепятся к фасаду с шагом в тридцать пять сантиметров на горизонтальных участках, пятьдесят сантиметров – вертикальных и десять сантиметров – в местах изгибов.

Особенности прокладки кабеля в зависимости от материала фасада

Если фасад выполнен из дерева, то материал изоляции должен быть негорючим. Кабель должен быть уложен в специальный кабель-канал, причем использовать пластиковые гофры запрещено категорически. Кабель-каналы крепятся к фасаду при помощи ботового соединения, а все металлические части конструкции обязательно должны иметь заземление.

Если фасад выполнен из сайдинг-панелей, то выполнить наружную проводку кабеля с соблюдением всех норм и правил будет сложнее всего. Самое простое – продумать это на стадии проектирования или строительства и выполнить сначала прокладку кабеля, а затем – обшивку фасада сайдингом, и в этом случае проводка будет закрытой. В противном случае придется выполнять демонтаж части сайдинга, чтобы добраться до самого фасада и протянуть проводку по нему, а это иногда бывает не только затруднительно, но и просто невыполнимо, причем расстояние между кабелем и стеной, кабелем и сайдингом должно быть не меньше семи сантиметров в каждом случае.

Проще всего, если фасад бетонный или кирпичный. В этом случае можно выполнить открытую проводку с использование специальных крепежных изделий и кабеля со стойкой к ультрафиолету изоляцией и закрытую в кабель-каналы, если изоляция кабеля не стойка к ультрафиолетовому излучению.
Категорически запрещается собирать в один пучок телефонные и силовые провода без обязательного зазора между ними в два с половиной сантиметра как минимум. Во время прокладки кабеля по фасаду используются архитектурные линии здания, с обязательным отступом от них. Горизонтальное направление – расстояние от двери или окна сверху – не меньше тридцати сантиметров, от окна, балкона, карниза снизу – не меньше пятидесяти сантиметров, расстояние от земли – не меньше двух с половиной метров. Вертикальное направление – не меньше пятидесяти сантиметров от окна и не меньше метра до балкона или двери.

Как видно, монтаж кабеля непосредственно по фасаду здания можно выполнить даже в самом сложном случае. Конечно, можно выполнить его самостоятельно, основательно проштудировав при этом ПУЭ, а можно доверить профессионалам и получить не только качественно выполненную работу, но гарантию правильного и безопасного ее выполнения.

Как проложить электрические провода в готовой стене

Добавление или расширение электрической цепи — это работа, которая кажется многим домашним мастерам пугающей, но на самом деле соединения проводов довольно просты, если у вас есть базовые представления об электромонтажных работах. Проложить кабели через готовые стены — сложная задача. Прокладывать кабели через недостроенные подвалы или чердаки достаточно легко, но проложить их внутри готовых стен — другое дело.

Во время крупных проектов реконструкции вы можете проложить провода там, где они должны быть, удалив гипсокартон и пропустив кабели через стойки и полости потолка.В других ситуациях удалять гипсокартон непрактично и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если можно.

Но можно добавлять или расширять контуры в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется при замене старой проводки новым кабелем во время обновления системы.

Есть несколько методов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и масштабов работы.Включает ли это простое расширение цепи от существующей розетки до новой точки? Вы управляете совершенно новым контуром от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный трубчатой ​​проводки, новым кабелем NM? Подход электрика будет зависеть от объема работы, но все работы по модернизации проводки используют аналогичные методы.

В примере, описанном здесь, мы проводим простую петлю провода от одного нового места стенной коробки к другому, как вы могли бы сделать при расширении цепи.Предполагается, что кабельная трасса будет проложена петлей из одного места коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола перед входом в полость стойки, где расположена следующая коробка.

Интересный факт

Есть третий вариант разводки. Это включает в себя прокладку проводов с дорожками качения (например, для изделий Wiremold) по поверхностям стен, но это может выглядеть непрофессионально — и это может быть запрещено электрическими правилами в некоторых областях.

Учитывать проблемы с кодом

Не забудьте проконсультироваться с местным законодательством о требованиях к кабелю.Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо пропустить через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к лицевой стороне балок. Таким образом, при прокладывании отрезка кабеля NM между новыми стеновыми коробками процесс может включать пропускание его через отверстия, просверленные в балках пола, чтобы добраться до полости стойки.

Также убедитесь, что калибр провода соответствует силе тока цепи. Для стандартных 120-вольтных ответвленных цепей используется провод 12 калибра для цепей на 20 ампер и провод 14 калибра для цепей на 15 ампер.

Прежде чем начать

При добавлении или замене проводки в готовых стенах большинство электриков будут пытаться проложить горизонтальную часть кабеля на недостроенном чердаке, в подвале или в местах для ползания, пропуская кабель вниз или вверх через полость стены, через балки пола или потолка. , а затем вертикально через другую полость стойки к следующему проему стенной коробки. Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

Это сильно отличается от того, как в доме проводят электромонтаж во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через стойки от одного места розетки к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провод в существующей конструкции, метод петли предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и исправления их после прокладки проводов.

При удлинении цепи, например, электрик может провести кабель вертикально от существующей розетки до чердака или вниз в подвал, через балки к месту прямо над или под местом расположения новой коробки, а затем в эту стену. полость к отверстию новой электрической коробки.Для домашнего мастера, выполняющего эту работу, самая сложная часть — это придумать способ пробить стеновые пластины вверху или внизу стены, чтобы протянуть кабель в подвал или чердак.

Если работа включает в себя простое удлинение цепи — например, при добавлении дополнительной розетки в комнате — некоторые электрики снимут молдинг плинтуса, сделают выемку в гипсокартоне в области, скрытой плинтусом, а затем просверлите отверстия для доступа через шпильки для подключения кабеля. от места к месту.Это довольно простой способ проложить кабели от одного места коробки к другому. Когда плинтусы будут переустановлены, отверстия будут закрыты — нет необходимости в ремонте.

Молдинг углового воздуховода Raceway — Cableorganizer.com

Калибр

Нажмите, чтобы увеличить

Объяснение размеров см. На диаграмме

МОДЕЛЬ	А	B	С	ШИРИНА ЛЕНТЫ
1075	1.687 «	0,563 «	0,065 «	0,500 «
1150	2,187 «	0,813 «	0,065 «	0,750 «
1250	2.750 «	1.094 «	0,070 «	0,750 «

ТАБЛИЦА ЗАПОЛНЕННЫХ ПРОСТРАНСТВ
	375RW	375SR	1075CD	500RW	500SR	1150CD	1125RW	1125SR	1250CD
Площадь (кв.Дюймы)	0,219	0,259	0,530	0,488	0,488	1,410	0,832	0,827	2.000
Строительный провод THHN
14 AWG	2	3	6	5	5	15	9	9	22
12 AWG	2	2	4	4	4	11	7	7	16
10 AWG	1	1	2	2	2	6	4	4	9
Сигнальный провод Тип UL 1061 300 В, 80 C *
18 AWG	26	30	62	57	57	165	97	97	234
20 AWG	31	37	75	69	69	200	118	117	283
22 AWG	45	53	108	99	99	287	170	169	408
14 AWG	55	65	133	123	123	355	209	208	503
Витая пара 24 AUG *
2 пары	6	7	14	13	13	37	22	22	52
3 пары	5	6	12	11	11	32	19	19	45
4 пары, CAT 5	2	3	6	5	5	15	9	9	21
25 Пара	0	0	1	1	1	3	2	2	4
Провод витой пары (экранированный) *
4 пары, 24 августа	2	2	4	4	4	11	7	7	16
25 пар, 24 августа	0	0	1	1	1	3	2	2	4
Тип 1A, 22 августа	1	1	1	1	1	4	2	2	6
COAX кабель (макс.) *
RG58 / U	3	4	7	7	7	19	11	11	27
RG59 / U RG62 / U	2	2	5	4	4	12	7	7	17
RG6 / U	2	2	4	3	3	10	6	6	14
Волоконно-оптический кабель 62.5/125/900, куртка ПВХ, ОФНР *
2 нитки	4	4	9	8	8	23	14	14	33
4 нитки	3	4	8	7	7	21	12	12	30
6 ниток	3	3	6	6	6	16	10	10	23

СТАТЬИ — Место для поиска образовательных статей по широкому кругу тем, сгруппированных в соответствии с вашими интересами.Узнать больше

КАК УГОЛОК —

Как надежно спрятать кабели за стеной

Существует множество продуктов, которые помогут сделать вашу комнату для развлечений безупречной, но нет лучшего способа спрятать кабели, чем проложить их за стеной. Это разрушительная и деликатная задача, которую может быть сложно исправить, но если вы стремитесь к самой красивой комнате, это очень необходимо.

Как и для большинства других задач, подготовка сделает все, чтобы все прошло гладко.Чтобы сделать это правильно, нужно всего несколько шагов, но не начинайте, не прочитав их, иначе вы можете наблюдать, как шпаклевочный состав сохнет в течение 24 часов.

Инструменты для скрытия кабелей за стеной

Установка относительно проста. В конце концов, если вы проделаете два отверстия в стене и опустите кабели, все будет технически работать.

Однако важно обращать внимание на детали, если вы хотите, чтобы установка была безопасной и чистой.Прокладка необработанных силовых кабелей за стеной представляет собой опасность возгорания, но есть решения, позволяющие снизить этот риск. Кроме того, чем больше усилий вы приложите для поиска определенных заглушек для отверстий, тем лучше будет выглядеть ваша развлекательная система.

1. 1. 1. Кабели питания, сертифицированные ETL для установки в стену — Кабели питания телевизоров и игровых консолей не соответствуют требованиям пожарной безопасности. Готовые альтернативы легко найти на таких сайтах, как Amazon. Они созданы для работы за стеной и часто поставляются со всем остальным, необходимым для вашей установки.
      2. Заглушки для отверстий для проводов — Если вам не нужно прокладывать шнуры питания за стеной, вы можете выбрать базовые заглушки для отверстий в стене. Они делают отверстие в стене не так сильно, как отверстие в стене, и защищают вашу комнату от всего, что может скрываться внутри ваших стен.
      3. Электрическое регулируемое сверло — Вам понадобится специальная часть сверла, чтобы проделать отверстие идеального размера. Следовательно, вам также понадобится дрель, на которую можно прикрепить все типы сверл.Ищите что-то вроде этого. У него много хороших отзывов, у него низкая цена и, вероятно, хватит для этого небольшого проекта.
      4. Губная пила для гипсокартона — Эти сверла прикрепляются к сверлу, чтобы проделать отверстие идеального размера в стене. Вам нужно будет убедиться, что крышка отверстия и кольцевая пила имеют одинаковый размер, чтобы обеспечить хорошее прилегание.
      5. Комплект для вытягивания кабеля — Если вы не прокладываете кабели прямо вниз, вытащить конец из приемного отверстия может быть непросто.Подобные комплекты предназначены для помощи в прокладке кабелей через заднюю часть гипсокартона.
      6. Настенные крепления (дополнительно) — Настенные крепления имеют большое значение с точки зрения внешнего вида и организации. С их помощью ваш Apple TV / PS4 / Xbox Series X можно будет разместить ближе к телевизору или отверстию в стене, что упрощает работу с кабелями.
      7. Если вы приобретете полный комплект, такой как первый связанный, он будет включать в себя сверло идеального размера для резки отверстий для гипсокартона, крышки для кабелей, сертифицированные шнуры питания для установки в стену и, возможно, что-то, что поможет прокладывать кабели через стену.

В противном случае вам нужно будет убедиться, что крышка отверстия больше, чем самая большая часть вашего кабеля, ваша коронка для кольцевой пилы имеет тот же размер, что и крышка отверстия, а комплект тянущего толкателя имеет достаточную длину. Потенциально единственное, что вам может понадобиться приобрести отдельно, — это электродрель.

Шаг 1. Наметьте расположение отверстий

Если ваш телевизор в настоящее время закреплен на стене, вам необходимо удалить его или создать пространство между ним и стеной.В идеале ваша дырка будет скрыта телевизором, когда он находится в обычном положении.

Лучшее место для ваших отверстий будет зависеть от трех вещей: точка позади телевизора , где нет шипов , и, если смотреть ниже этого места, есть выход рядом с розеткой .

Вот еще одна причина, по которой можно использовать изначально связанный комплект. Крышка отверстия прикреплена к удлинителю, который можно безопасно проложить за стеной, что позволяет увеличить провисание для доступа к ближайшей розетке.

Шаг 2 — Просверлите отверстия

Если выбранное местоположение соответствует трем критериям, указанным выше, вы готовы к бурению.

Если вы никогда раньше не прикрепляли сверло, это может немного запутать. Посмотрите это видео, в котором рассказывается обо всех типах различных патронов и о том, как установить в них сверла.

Все, что вам осталось, это поднести сверло к стене и нажать на спусковой крючок. Если вы нервничаете, вот еще одно видео, показывающее, как этот шаг выполняется правильно.

Шаг 3 — Ловля кабелей

Если вы приобрели комплект, обязательно ознакомьтесь с его инструкциями, так как этот шаг может сильно отличаться в зависимости от различного оборудования. Эти инструкции охватывают только более общее представление о том, как завершить этот процесс.

Если в комплект входят силовые кабели и розетки, их необходимо установить в первую очередь. В них обычно есть отверстия, через которые можно пропустить AV-кабели после установки.

Если ваши верхнее и нижнее отверстия прямо перпендикулярны друг другу, их должно быть достаточно легко пропустить через верх и захватить пальцами снизу.Если они не перпендикулярны или зацепились за что-то внутри стены, просто вытащите тяговый стержень и прижмите их в своем направлении.

Промойте и повторите действия.

После этих шагов у вас будет надежный способ спрятать кабели за стеной. Этот способ можно использовать в любой комнате современного дома, если есть гипсокартон и есть оборудование. Только не срезайте углы.

На самом деле, ремонт этих отверстий не должен быть труднее, чем это, если у вас есть подходящие материалы.Все, что вам понадобится, — это краска, самоклеящаяся сетка и шпаклевочный состав. Помимо ожидания высыхания вещей, это 10-минутный процесс, который стоит тех преимуществ, которые дает чистая развлекательная система.

Сводка

Название статьи

Как безопасно спрятать кабели за стеной

Описание

Нет альтернативы гладкому виду комнаты для развлечений с кабелями, проложенными за стеной. К сожалению, добраться туда — это непростой процесс.

Автор

Патрик Клис

Имя издателя

RackSolutions

Логотип издателя

Можно ли прокладывать кабели через стену?

Опасно ли прокладывать кабели через стену? Короткий ответ: ну, наверное, нет. На самом деле, определение того, опасно это или нет, зависит от нескольких факторов. И в зависимости от того, как кабели проходят через стену, это также может нарушать правила NEC (национальный электротехнический кодекс).Я не буду слишком углубляться в NEC в этой статье. Моя основная цель — обеспечить эффективную и безопасную прокладку кабелей по всему дому. Я также не буду подробно рассказывать, как подключить весь дом, это предназначено исключительно для тех, кто хочет добавить аудио, видео или другое оборудование в свой уже построенный дом. Я проложил тысячи разных кабелей по домам и предприятиям клиентов, и вот некоторые из методов и идеалов, которые я использую при этом.

Эффективная и безопасная прокладка кабелей через стену

Есть несколько важных моментов, о которых следует помнить, если вы хотите безопасно провести кабели через стену.Вы можете просто пойти на это! Вырежьте два отверстия в стене и протяните проволоку между ними. Но давай, давайте рассудим в том, что мы делаем! Мы больше не пещерные люди, мы живем в 21 веке, так что давайте проявим смекалку и составим твердый план, прежде чем что-либо делать.

1. Прежде чем прокладывать кабели, узнайте, что находится за стеной.
2. Не прокладывайте силовые кабели внутри стен!
3. Избегайте прокладки кабелей рядом с электрическими линиями.
4. Можно укладывать кабели низкого напряжения и другие кабели в связках.
5. Осмотрите кабели перед их прокладкой.

Прежде чем прокладывать кабели, узнайте, что находится за стеной.

Прежде чем вы начнете вырезать отверстия в своей драгоценной стене, сначала выясните, что за ней скрывается. Не стучите по стене, как сумасшедший. Некоторые люди могут предложить этот метод, но он непоследователен, если у вас нет наработанного слуха. Купите себе приличный искатель шпилек, он будет полезен для безопасной прокладки кабелей, а также для будущих проектов. Если вам нужен действительно хороший поисковик, обратите внимание на этот.Я использовал его, когда делал аудио / видео инсталляции, и он работает очень хорошо. Используйте искатель шпилек в том месте, где вы планируете проложить кабели. Обратите внимание на расстояние между шпильками и любые другие показания, выходящие за рамки обычных. Эти случайные показания могут быть небольшой трубкой, электрическим проводом или, возможно, неправильным считыванием показаний прибора для поиска гвоздей, в зависимости от типа стены и места его расположения в доме.

Есть ли стойки, проходящие горизонтально по стене? Это так называемые огненные блоки.Если есть противопожарный блок, просверлите его с помощью гибкого сверла. Это рекомендуется, если нижнее отверстие доступа не слишком близко к земле. Вы также можете вырезать кусок гипсокартона, который находится прямо над противопожарным блоком, просверлить в нем отверстие, пропустить кабель и снова заделать отверстие. Оба метода работают очень хорошо, но резка гипсокартона определенно требует больше усилий, потому что вам нужно будет зашпаклевать стену, отшлифовать, а затем перекрасить область.

Не прокладывайте силовые кабели внутри стен!

Я настоятельно рекомендую не прокладывать силовые кабели через стены. Когда я говорю «силовые кабели», я имею в виду силовые кабели для телевизоров, приемников и т. Д., А не электрические провода (Romax). Это фактически против одной из статей в НИК. Не следует прокладывать силовые кабели через стену вместо постоянной проводки, то есть проводных розеток. Это можно сделать, но если в результате этого возник пожар, то страховая компания может найти причину не возмещать ущерб. Если вы хотите безопасно прокладывать кабели, и вам нужно подключить питание к телевизору или другим устройствам, но вам нужна розетка.Тогда наймите электрика, чтобы он профессионально установил новую розетку. Или вы можете использовать это устройство для самостоятельной установки полупостоянной розетки (она соответствует нормам NEC и безопасна в использовании). Или, если вы действительно знаете, что делаете, сами установите настоящую розетку. Да, это немного больше, но это будет гораздо лучший метод для безопасной прокладки кабелей, при этом соблюдая правила NEC.

Не прокладывайте кабели рядом с электрическими линиями.

Низковольтные кабели и электрические линии не должны находиться близко друг к другу.Это может вызвать помехи в сигналах, отправляемых на подключенную электронику. И любой неизолированный контакт между электрическим проводом и кабелем низкого напряжения может вызвать серьезное повреждение оборудования или даже пожар! Рекомендуется выдерживать расстояние не менее 6 дюймов между электропроводкой и проводкой низкого напряжения. Тем не менее, большинство кабелей теперь довольно хорошо экранированы, так что дюйм или около того, вероятно, будет вполне приемлемым. Помните, что это также относится к осветительным приборам. Если вы прокладываете провод динамика к потолочным динамикам, убедитесь, что проводка находится на приемлемом расстоянии от осветительного прибора.Некоторые осветительные приборы создают сильные электромагнитные помехи (электромагнитные помехи), которые также могут вызывать проблемы с низковольтными кабелями.

Можно безопасно укладывать кабели низкого напряжения и другие кабели в связках.

При прокладке низковольтных кабелей можно связывать их вместе. Это значительно облегчает их прохождение сквозь стены. Пока кабели хорошо изолированы, между сигналами не должно быть помех. Убедитесь, что вы используете качественные кабели. Если это дешевые кабели, то в будущем вы можете столкнуться с проблемами с помехами и другими проблемами.Идите вперед и потратьте немного больше на эти кабели, чтобы убедиться, что у вас не возникнет никаких проблем в будущем.

Осмотрите кабели перед их прокладкой.

Даже не думайте о том, чтобы проложить оборванные и оборванные провода. Просто убедитесь, что кабели в хорошем состоянии, прежде чем пропустить их через стену. Никаких порезов, разрывов и т. Д. Используйте чистые кабели хорошего качества, и вам не о чем беспокоиться!

Заключение

Провести большинство кабелей через стену совершенно безопасно! На самом деле, единственный кабель, который категорически нельзя прокладывать через стену, — это стандартный кабель питания, который подключается к розетке. Эти кабели нагреваются больше, чем другие кабели. Они могут вызвать электрический пожар, если есть порез или другая проблема с кабелем или устройством. Установите электрическую розетку там, где расположены устройства, и избавьтесь от лишних забот.

Если вы хотите узнать больше о компонентах домашнего кинотеатра, ознакомьтесь с моей статьей о том, как домашний кинотеатр работает! Здесь рассматриваются различные части оборудования и то, как все они работают вместе!

Hide TV Wire | Как спрятать шнуры

Потратив кучу денег на свой новый красивый телевизор, последнее, что вы хотите видеть, — это клубок незакрепленных шнуров и кабелей, свисающий со стены.К счастью, есть несколько быстрых и доступных решений этой сложной проблемы, и каждый может сделать это сам.

Вы любите создавать крутые штуки. И мы тоже. Давайте вместе запачкаем руки.

Есть два основных способа спрятать телевизионные провода: на стене или за стеной.

Самый простой способ — скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, который крепится непосредственно к стене.

Провода помещаются в канал дорожки качения, а затем защелкивается крышка, чтобы скрыть провода. Различные угловые и тройники позволяют прокладывать провода вертикально, а при необходимости — горизонтально.

---

Необходимое снаряжение

Набор для настенного монтажа Cable Concealer

Для прикрытия шнуров вне стен.

Echogear в настенном комплекте питания

ECHOGEAR амазонка.ком

59,99 долл. США

Для скрытия шнуров в стене (включая розетку для высоковольтного питания).

Цифровой мультисканер GMS120

Это гораздо больше, чем прибор для поиска выводов, он может обнаруживать проводку переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

Комплект для организации кабельного телевидения с плоским экраном

DataComm Электроника

13 долларов.99

Для скрытия шнуров в стене (требуется розетка для высоковольтного питания).

---

Существует несколько различных типов дорожек качения, в том числе из металла или пластика. Металлические дорожки качения более долговечны и поддаются покраске, но их сложнее установить, поскольку их обычно нужно привинчивать к стене. Пластиковые дорожки качения менее дороги и имеют клейкую основу, которая позволяет легко их отслаивать и приклеивать. Теперь, если вы выберете кабельный канал, провода и кабели будут полностью скрыты от просмотра, но вы все равно будете видеть канал, прикрепленный к стене.

Лучше и аккуратнее проложить провода телевизора за стеной, используя что-то, что называется встроенным в стену комплектом питания. Эта предварительно смонтированная система поставляется с двумя низковольтными модулями питания, к которым можно подключить несколько проводов, включая HDMI, Ethernet и аудиокабели.

---

Лучшие крепления для телевизоров

ПРОСТОТА УСТАНОВКИ

Sanus Systems VMPL50A-B1

Оценка потребителей: 90% дали 4 звезды или больше

Повесьте телевизор любого размера без заминки.

ПРОЧНЫЙ

Peerless-AV ST650P

Оценка потребителей: 87% дали 4 звезды или больше

Не беспокойтесь о том, что ваш телевизор утяжелит.

НАИБОЛЕЕ НАСТРАИВАЕМЫЙ

Echogear Full Motion

Оценка потребителей: 95% дали 4 или более звезд

Где бы вы ни сидели, у вас будет прекрасный вид.

Лучшее соотношение цены и качества

VideoSecu ML531BE2

Оценка потребителей: 95% дали 4 или более звезд

Он доступен по цене, надежен и доступен в любых размерах, которые вам могут понадобиться.

ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

AmazonBasics для тяжелых условий эксплуатации

Оценка потребителей: 92% дали 4 звезды или больше

С легкостью установите мини-экран.

---

Эта система обеспечивает лучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить собственную розетку, чтобы использовать более дешевое настенное крепление, вот видео с инструкциями о том, как это сделать.

⚠️В большинстве штатов простое сверление отверстий и протягивание шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В комплекте питания, встроенном в стену, используются провода низкого напряжения, поэтому он соответствует нормам.

В комплект входит даже кольцевая пила для сверления отверстий силового модуля в гипсокартоне.Установка выполняется быстро и легко: просверлите отверстия, пропустите телевизионные кабели через модуль питания и вниз в стену, вставьте оба модуля питания в отверстия и затяните стопорные винты.

Теперь подключите оборудование непосредственно к модулям, и все — никаких видимых проводов или кабелей.

---

🎥 Смотреть дальше:

Джозеф Труини Джо — бывший плотник и краснодеревщик, который много пишет о ремоделировании, деревообработке и инструментах.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Кабелеукладчики от Great Wall Electrical Equipment Co., Ltd, Кабельные прокладки | ID

Кабелеукладчики (0004)

• Мин. Заказ (MOQ) 1 комплект (ы)
• Название бренда Великая стена
• любой цвет толкатель кабеля

Мы предлагаем машины для прокладки кабеля самого высокого качества.Описание: версия кабельного толкателя была разработана так, чтобы можно было поднимать кабель с одной стороны. Конструкция оборудования для прокладки кабеля имеет то преимущество, что оно более компактно при использовании в ограниченных пространствах, таких как траншея. Кабелеукладчики легче поднимать тяжелый кабель в сторону толкателя, чем кабельный толкатель — поднимать его над толкателем и в верх. Самое качественное кабелеукладочное оборудование. , в основном на набережной над траншеей.Технические характеристики толкатель кабеля гидравлический силовой агрегат дизельный двигатель kubota d902 — 15 кВт при 3600 об / мин Емкость топливного бака 40 л масляный кожух двигателя rimula гидравлическое масло castrol hyspin awh 46 емкость резервуара для гидравлической жидкости 90 литров время работы бак 8-9 часов в зависимости от рабочей нагрузки поршневой насос определения гидравлической нагрузки Максимальное давление в системе 25 л / мин Масса гидравлического силового агрегата 240 бар (3500 фунтов на кв. Дюйм) 482 кг Площадь основания рамы толкателя кабеля умещается в траншею 730 мм см. Прилагаемый чертеж Габаритные размеры толкателя кабеля (д x ш x в) 1350 мм x 900 мм x 534 мм толкающая или тянущая машина способен толкать, тянуть или толкать и тянуть.Давление зажима регулируется пользователем. Давление зажима и тяговое усилие отображаются на манометрах. Максимальное усилие толкания кабеля (при скорости машины для укладки кабеля наивысшего качества) Максимальная скорость линии 20 узлов (2000 кг) (при уменьшенной силе толкания) Индикация скорости и расстояния 25 мм на подвесном тросе позволяет поднимать лебедку из полипропиленового троса Максимальная трос лебедки с лебедкой тяговое усилие 16 кН (1600 кг) максимальная скорость тяги троса лебедки 23 мин регулируемые губки, грузоподъемность троса. Габаритные размеры блока толкателя кабеля от 50 до 140 мм (д x ш x в) 1350 мм x 900 мм x 534 мм Масса толкателя кабеля 420 кг Кабельное оборудование для укладки кабеля применяется не только для тягового силового кабеля, кабеля связи и антенного провода, но и для других областей транзакций в данной ситуации кабельной канализации, туннеля, прямой заглубления, передачи на большие расстояния.Кабелеукладочные машины имеют небольшой объем, легкий вес, сильную осевую силу, качественные кабелеукладочные машины просты в эксплуатации, поэтому кабелеукладчик можно использовать отдельно или в сочетании с другими транспортными комплектами нашей компании. Кабелеукладочные машины самого высокого качества.

Дополнительная информация:

Условия оплаты: Т / Т

Подробная информация об упаковке: коробка

Срок поставки: 7 дней

Кабелеукладчики Купите кабелеукладчики по лучшей цене в 500/1000 долларов США за комплект (приблизительно)

Кабелеукладчики

• Мин.Заказ (MOQ) 1 комплект (ы)
• Название бренда Великая стена
• любой цвет толкатель кабеля

Предлагаем кабелеукладчики, расценки на толкатели кабеля. Описание Версия кабельного толкателя была разработана для подъема кабеля с одной стороны. Конструкция оборудования для прокладки кабеля имеет то преимущество, что оно более компактно при использовании в ограниченных пространствах, таких как траншея.машины для укладки кабеля высшего качества ， котировки толкатели кабеля Блок оборудования для прокладки силового гидравлического кабеля включает в себя контрольную прокладку и размещается удаленно, как правило, на насыпи над траншеей. толкатель троса гидравлический силовой агрегат дизельный двигатель kubota d902 — 15 кВт при 3600 об / мин Емкость топливного бака 40 л, масляный кожух двигателя, гидравлическое масло Castrol hyspin awh 46, емкость резервуара для гидравлической жидкости, 90 литров, время работы резервуара 8-9 часов, давление в гидравлической системе, давление, макс. Вес гидравлического силового агрегата 482 кг. Площадь основания рамы для толкателя кабеля составляет 730 мм. См. прилагаемый чертеж. Габаритные размеры толкателя кабеля (Д x Ш x В) 1350 мм x 900 мм x 534 мм.Давление зажима регулируется пользователем. Давление зажима и тяговое усилие отображаются на манометрах. Rnмаксимальное толкающее усилие кабеля (при пониженной линейной скорости) 20кн

Дополнительная информация:

Условия оплаты: Т / Т

Подробная информация об упаковке: коробка

Срок поставки: 7 дней

.
