Проверка электрического сопротивления изоляции: методы, нормы и оборудование — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое сопротивление изоляции электрических проводов и кабелей. Какие существуют нормы сопротивления изоляции. Как правильно проводить измерения сопротивления изоляции мегаомметром. Какие факторы влияют на результаты измерений.

Содержание

Что такое электрическое сопротивление изоляции

Электрическое сопротивление изоляции — это способность изоляционного материала препятствовать прохождению электрического тока. Оно измеряется в мегаомах (МОм) и является одной из важнейших характеристик электрических проводов, кабелей и оборудования.

Качественная изоляция обеспечивает:

Защиту от поражения электрическим током
Предотвращение коротких замыканий
Снижение потерь электроэнергии
Увеличение срока службы электрооборудования

Со временем под воздействием различных факторов изоляционные свойства материалов ухудшаются. Поэтому необходимо регулярно проводить проверку сопротивления изоляции.

Нормы сопротивления изоляции для различных типов кабелей

Допустимые значения сопротивления изоляции регламентируются государственными стандартами и правилами устройства электроустановок (ПУЭ). Вот некоторые общие нормы:

Для силовых кабелей до 1 кВ — не менее 0,5 МОм
Для кабелей 6-10 кВ — не менее 100 МОм
Для осветительных сетей — не менее 0,5 МОм
Для электродвигателей — 1 МОм на 1 кВ номинального напряжения

При этом конкретные нормативы могут отличаться в зависимости от типа кабеля, условий эксплуатации и других факторов. Точные значения указываются в технической документации на конкретное изделие.

Как измерить сопротивление изоляции мегаомметром

Для измерения сопротивления изоляции используется специальный прибор — мегаомметр. Порядок проведения измерений:

Отключить проверяемое оборудование от сети
Подключить измерительные провода мегаомметра к проверяемым участкам
Установить необходимое испытательное напряжение

Провести измерение в течение 60 секунд
Зафиксировать показания прибора

Важно соблюдать правила техники безопасности при работе с мегаомметром, так как он генерирует высокое напряжение.

Факторы, влияющие на результаты измерений

На значения сопротивления изоляции могут влиять следующие факторы:

Температура окружающей среды
Влажность воздуха
Загрязнение поверхности изоляции
Механические повреждения
Старение изоляционных материалов

Поэтому при проведении измерений важно учитывать условия окружающей среды и состояние проверяемого оборудования. Для получения достоверных результатов рекомендуется проводить несколько измерений в разных точках.

Методы проверки сопротивления изоляции

Существует несколько основных методов проверки сопротивления изоляции:

Метод кратковременного измерения

Этот метод заключается в однократном измерении сопротивления изоляции в течение 60 секунд. Он позволяет быстро оценить общее состояние изоляции, но не дает полной картины.

Метод длительного измерения

При этом методе измерения проводятся через определенные промежутки времени (например, 15, 30, 60 секунд). Это позволяет оценить динамику изменения сопротивления и выявить дефекты, не обнаруживаемые при кратковременном измерении.

Метод ступенчатого изменения напряжения

Измерения проводятся при разных значениях испытательного напряжения. Этот метод позволяет выявить дефекты изоляции, проявляющиеся только при повышенном напряжении.

Периодичность проверки сопротивления изоляции

Согласно правилам технической эксплуатации электроустановок, проверка сопротивления изоляции должна проводиться:

Для силовых кабелей — не реже 1 раза в год
Для электродвигателей — не реже 1 раза в 3 года
Для трансформаторов — не реже 1 раза в 3 года
Для распределительных устройств — не реже 1 раза в 3 года

При этом в зависимости от условий эксплуатации и состояния оборудования может потребоваться более частая проверка.

Оборудование для измерения сопротивления изоляции

Основным прибором для измерения сопротивления изоляции является мегаомметр. Современные цифровые мегаомметры обладают следующими возможностями:

Выбор испытательного напряжения (от 50 В до 5000 В)
Автоматический расчет коэффициентов абсорбции и поляризации
Память для хранения результатов измерений
Интерфейс для подключения к компьютеру
Функции автоматического тестирования

Кроме того, для комплексной диагностики изоляции используются такие приборы, как тестеры частичных разрядов, измерители тангенса угла диэлектрических потерь и др.

Как интерпретировать результаты измерений

При анализе результатов измерений сопротивления изоляции необходимо учитывать следующие аспекты:

Соответствие измеренных значений нормативам
Динамику изменения сопротивления во времени
Симметричность значений для разных фаз
Зависимость от температуры и влажности

Резкое снижение сопротивления изоляции или большая разница между фазами могут свидетельствовать о наличии дефектов. В этом случае необходимо провести дополнительную диагностику и принять меры по устранению проблем.

Проверка сопротивления изоляции проводов, проведение и контроль замеров

В любом электротехническом оборудовании проверка сопротивления изоляции проводится при его выпуске, вводе в эксплуатацию, а также при приемо-сдаточных испытаниях после окончания работ по прокладке электрических сетей в новом здании. ᚠᛟᛋ Со временем материалы теряют свои изоляционные свойства. Именно по этой причине необходим контроль сопротивления изоляции в электротехнических установках, то есть замеры сопротивления изоляции должны проводиться регулярно.

Проверка сопротивления изоляции проводов помогает выявить отклонение данного параметра от нормы, а соответственно, избежать выхода из строя электрооборудования в результате возгорания электропроводки или короткого замыкания, и защитить людей от поражения электрическим током. Таким образом, регулярные замеры сопротивления изоляции позволяют предотвратить аварийные ситуации.

Значение сопротивления изоляции указывают в мегаомах (Мом). Соответственно, проведение замеров сопротивления изоляции осуществляется с использованием мегомметров. Для проведения таких работ необходим допуск. Поэтому проверка сопротивления изоляции проводится специальными электроизмерительными лабораториями. Компании, предлагающие услуги электролабораторий, имеют укомплектованный штат квалифицированных специалистов со всеми необходимыми допусками. Процедура измерения сопротивления изоляции регламентируется ГОСТ 3345-76. Она предусматривает подключение к жилам кабельной линии клемм мегомметра и подачу высокого напряжения. Во время проверки сопротивления изоляции вся нагрузка должна быть отключена.

Сопротивление изоляции для участка цепи определяют по закону Ома как отношение напряжения, которое приложено к цепи, к току, вызвавшему это напряжение. Однако данное значение не является постоянным. Оно зависит от влажности и температуры. По этой причине проверка сопротивления изоляции проводов, которые проложены в земле, как правило, проводится в период максимальной влажности грунта. Значение сопротивления изоляции в норме, если оно не ниже значений, указанных в ПУЭ и ПТЭЭП.

Напряжение, генерируемое мегомметром, выбирают в зависимости от напряжения, на которое рассчитана электросеть. Так, если напряжение цепи не превышает 1000 В (к примеру, цепи управления или тепломеханики), то мегомметр имеет напряжение 1000 В. В случае если цепи рассчитаны на напряжение свыше 1000 В (обмотки трансформаторов, силовые кабели и т.п.), то в ходе проведения замеров сопротивления изоляции на них подается 2500 В. При проверке сопротивления изоляции проводов испытательное напряжение выбирают исходя из сечения провода: сечение до 16 мм2 – 1000 В, 16 мм2 и более – 2500 В.

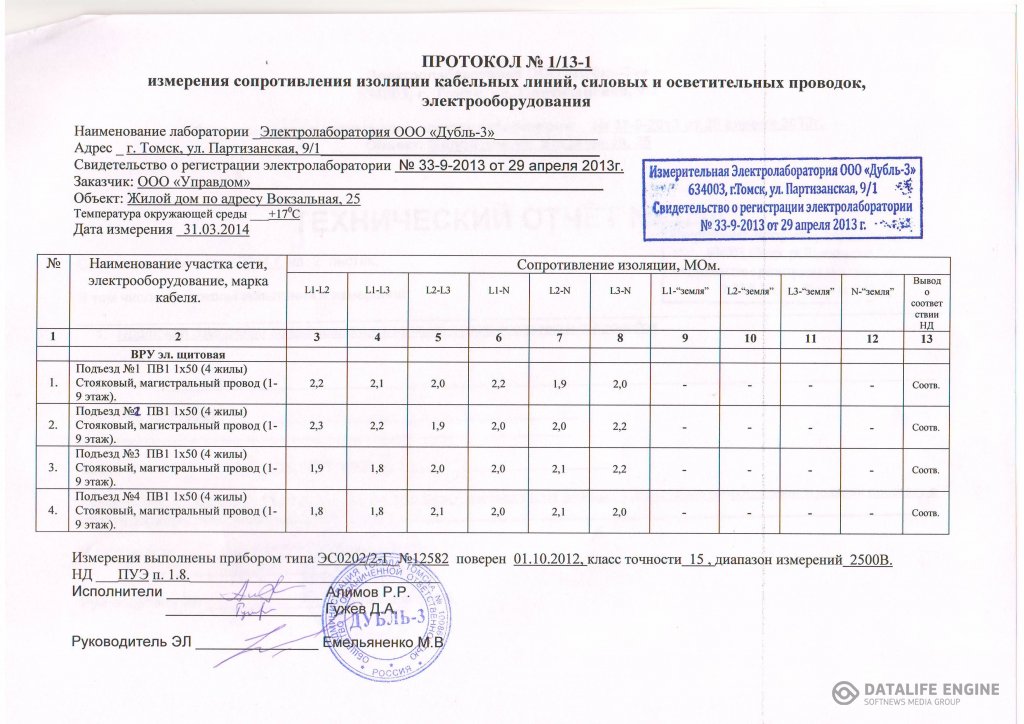

По завершении измерительных работ составляется протокол сопротивления изоляции, в который записывают значения измерения сопротивления. Такой протокол должен хранится в электролаборатории не менее 5 лет.

Периодичность контроля сопротивления изоляции установлена ПТЭЭП (приложение 3.1). В частности, замеры сопротивления изоляция электропроводки, в том числе осветительной сети, на особо опасных объектах проводят ежегодно. В остальных случаях проведение замеров сопротивления изоляции осуществляется раз в 3 года. Проверка электрического сопротивления изоляции кранов и лифтов проводят раз в год, а контроль сопротивления изоляции электротехнического оборудования (переносные электроприемники, сварочные аппараты) проводят раз в полгода. Несоблюдение сроков проведения замеров сопротивления изоляции не только увеличивает вероятность опасных и аварийных ситуаций, но и влечет за собой административные санкции согласно действующему законодательству России.

единица измерения и нормы сопротивления • Мир электрики

Содержание

Электрическое сопротивление изоляции
Нормальное значение сопротивления
Самостоятельная проверка изоляции кабеля

Кабели и провода имеют свои особенности и характеристики, различающие их между собой и делающие продукцию одного производителя лучше или хуже другой. При использовании кабеля он подвергается как многочисленным внешним воздействиям, так и внутренним.

Электрическое сопротивление изоляции

Создание изолирующей оболочки необходимо для защиты провода от внешних воздействий и от влияния внутренних жил друг на друга. Она спасает от коротких замыканий и влажности. Без защиты начнут возникать огромные утечки, которые приведут к авариям. Потому защита кабеля изоляцией очень важна, а сопротивление изоляции является одним из главнейших свойств проводов.

В мире производится огромное количество кабелей, созданных для использования в различных условиях. Они отличаются между собой по большей степени видами изоляции. Жилы некоторых проводов прячут в оболочку из алюминия, чтобы защитить от внешних токов. Провода, созданные для работы в условиях высоких температур, изолируют резиной, лучше подходящей для таких условий, чем используемый обычно пластик.

Изоляционный материал изнашивается и устаревает со временем, если он не способен выдержать условия эксплуатации, этот процесс будет происходить быстрее и провод потеряет работоспособность раньше, чем мог бы. Поэтому была введена мера, способная отразить качество изоляции.

Единицей измерения этой меры, как и любого другого сопротивления, является Ом. Измеряется оно на километровой длине провода, потому для удобства результаты записывают в миллиомах. Для перевода в Омы необходимо умножить значения ниже на тысячу.

Нормальное значение сопротивления

Для проводов нормы определяются в государственных стандартах, и производители обязаны их придерживаться в производстве. При продаже у товара должен быть паспорт с электрическими характеристиками и соблюдением норм, касающихся изоляции, один из важнейших параметров.

Например, для низкочастотных городских телефонных проводов связи нормой является сопротивление не менее 5 тыс. МОм. Для магистральных и коаксиальных проводов оно должно иметь значение в 10 тыс. МОм.

На практике для того, чтобы использовать значения из паспорта продукта, необходимо сравнивать значения при одинаковой длине кабеля.

Не стоит также забывать, что данные в паспорте были получены в определённых погодных условиях и температуре. Это также стоит учитывать и не проводить измерения зимой или в дождливую погоду.

Существуют провода, имеющие оболочку из алюминия и покрытие из полиэтилена. Для них считается сопротивление между изоляцией и землёй. Оно должно составлять минимальное значение в 20 МОм на километр.

Для силовых кабелей, используемых в электрических сетях с напряжением более тысячи вольт, сопротивление изоляции не может превышать допустимое значение в 10 МОм на километр. Провода в сетях с напряжением меньше тысячи вольт должны иметь сопротивление не более 5 МОм.

У контрольных проводов сопротивление изоляции не может превышать 1 МОм.

Таблица нормы сопротивления изоляции кабелей, используемых для бытовых нужд:

очень плохо — 2 МОм и меньше;
плохо — от 2 до 5 МОм;
ниже нормы — от 5 до 10 МОм;
хорошо — от 10 до 50 МОм;
очень хорошо — от 50 до 100 МОм;
отлично — 100 МОм и больше.

Самостоятельная проверка изоляции кабеля

При проведении электрических работ обязательно делают измерение сопротивления электрической изоляции. Это необходимо, чтобы определить готовность сети к эксплуатации. Если возникла необходимость, измерить можно и в домашних условиях.

Для измерения в бытовых условиях прежде всего потребуется мегомметр. Это специальный прибор, созданный для измерения сопротивления. Он может иметь как цифровой дисплей, так и быть стрелочным.

Пренебрегать техникой безопасности не стоит никогда, потому для начала измерений совершают несколько подготовительных действий.

Стоит проверить работоспособность мегомметра двумя тестовыми замерами:

Первое измерение проводят, соединяя два провода мегомметра. Результатом должен быть ноль.
Второе измерение проводится при разомкнутых проводах мегомметра. Нормальный результат будет стремиться к бесконечности.

Стоит упомянуть о мерах безопасности, которые нужно соблюдать при измерениях:

При неисправности мегомметра проводить измерения нет смысла и опасно для жизни.
Перед началом замеров необходимо убедиться в отсутствии напряжения на измеряемом электрическом кабеле или оборудовании.

Если оно отсутствует, необходимо заземлить измеряемую сеть, чтобы убрать остаточный заряд. Это нужно делать после каждого измерения, чтобы обеспечить точность и безопасность. Результаты измерения сопротивления могут различаться в зависимости от типа силовых кабелей.

В трехжильном кабеле проверяется отдельно каждая из жил, так как они все являются несущими ток. Затем проверяется сопротивление между началом каждой жили и «землёй».

Техника измерения кабелей с большим количеством жил

Проверка сопротивления изоляции выявляет деградацию и предотвращает отказы

Независимо от того, отслеживаете ли вы утечки тока или устраняете проблемы в кабелях и распределительных устройствах, проверка сопротивления изоляции имеет решающее значение для работы вашей энергосистемы и оборудования и должна быть частью каждой профилактической и профилактической работы. программа технического обслуживания. По мере старения изоляции она может разрушаться под воздействием электрических, механических и термических нагрузок, а также химических и экологических загрязнений, что может привести к выходу из строя изоляции и, в конечном счете, к повреждению оборудования и систем, возникновению пожаров и взрывов, а также к травмам или гибели персонала. Регулярно проверяя сопротивление изоляции, вы можете точно определить деградацию и предотвратить поломки до того, как они произойдут.

Условия, которые могут вызвать нарушение изоляции, могут включать:

Чрезмерные температуры
Проблемы с влажностью
Агрессивные почвы и пары
Трещины и отверстия
Чрезмерные перегрузки
Масляные и поверхностные загрязнения
Нормальная последовательность операций

Унция предотвращения и прогнозирования

Для любого отдела технического обслуживания мониторинг проблем в ваших системах и оборудовании на ранней стадии может предотвратить травмы персонала, сократить время простоя и защитить прибыль компании. График частого профилактического обслуживания для проверки сопротивления изоляции может помочь специалистам по техническому обслуживанию определить ухудшение изоляции до того, как произойдет поломка, защищая оборудование от дорогостоящего капитального ремонта и продлевая срок его службы. Кроме того, выполнение профилактического технического обслуживания на основе состояния во время нормальной работы может помочь вам отслеживать и анализировать данные тестирования с течением времени, чтобы лучше составлять графики технического обслуживания.

Технология проверки сопротивления изоляции

Технология меняет способ, которым специалисты по техническому обслуживанию проверяют целостность изоляции проводов. Высоковольтные цифровые мегомметры для проверки изоляции могут безопасно измерять сопротивление протеканию тока в электрическом компоненте или цепи и проверять целостность электрической цепи для выявления таких проблем, как ухудшение изоляции и неправильное подключение цепей в оборудовании, проводке и источниках питания. Сопротивление является показателем общего состояния тестируемого устройства. Мегаомметры имеют внутренний источник питания, такой как батарея или конденсатор, который подает тестовое напряжение на цепь или компонент, который выключен. Измерительные провода подключаются последовательно к тестеру и тестируемой цепи или устройству. Измеритель вычисляет разницу напряжения между проводами и измеряет сопротивление. Большинство мегомметров имеют две клеммы для подключения измерительных проводов. Двухконтактный или двухпроводной метод измерения включает сопротивление тестируемой цепи или устройства и сопротивление измерительных проводов и, как правило, обеспечивает достаточную точность для измерения больших значений сопротивления при проверке изоляции. Мегаомметры, такие как тестер сопротивления изоляции высокого напряжения REED R5002, имеют четыре испытательных напряжения — 500, 1000, 2500 и 5000 В — для измерения сопротивления изоляции до 60 ГОм, а также измеряют низкоомное сопротивление до 6000 Ом и переменное и постоянное напряжение до 600 В, освещение предупреждающий индикатор, звуковой сигнал и отключение проверки изоляции при обнаружении напряжения выше 30 В. Зуммер непрерывности звучит при сопротивлении менее 50 Ом, чтобы подтвердить, что цепь проводит электричество. Для более точной индикации состояния изоляции, чем одноточечное измерение, измеритель может автоматически вычислять PI (индекс поляризации) и DAR (коэффициент диэлектрической абсорбции), которые измеряются во времени. В таких устройствах, как цифровые клещи сопротивления заземления REED, используются передовые технологии для обеспечения альтернативных методов точных и эффективных наземных испытаний, которые могут сэкономить время и деньги вашего предприятия.

Методы испытаний

Программы технического обслуживания включают методы испытаний сопротивления изоляции для оценки различных проводов в оборудовании, включая распределительные устройства, электрические установки, трансформаторы, двигатели, генераторы, цепи освещения, кабели и другое изолированное оборудование, и для каждого применения могут потребоваться свои собственные процедура проверки, чтобы определить, работает ли изоляция или есть подозрения. Существует три основных метода проверки сопротивления изоляции, которые помогают производителям выявлять и устранять проблемы.

Точечное считывание или кратковременное

Поскольку большинство оборудования является емкостным, метод точечного считывания следует использовать только в качестве ориентира для определения состояния изоляции, и для более точной оценки может потребоваться серия тестов в течение нескольких месяцев. Чтобы использовать точечный тест, подключите мегомметр к изоляции, которую вы хотите проверить, и подайте напряжение примерно на 60 секунд. Точные показания с использованием методов точечного считывания требуют постоянной продолжительности от теста к тесту, поэтому примите во внимание, что температура и влажность могут повлиять на показания. После того, как вы собрали показания из серии тестов, вы можете записать измерение сопротивления.

Сопротивление времени или поглощение

Испытания на сопротивление времени измеряют результат поглощения неповрежденной изоляцией по сравнению с влажной или загрязненной изоляцией и обеспечивают преимущества по сравнению с испытаниями на месте, поскольку на результаты не влияют температура или размер оборудования, и t требуют учета результатов предыдущих испытаний. Чтобы провести тест на устойчивость к выдержке времени, вы берете последовательные показания через определенные промежутки времени и строите соотношение между показаниями. Неповрежденная изоляция будет заряжаться дольше, и ее значения будут постепенно увеличиваться. Если изоляция влажная или содержит загрязнения, уровень сопротивления маскируется высокими токами утечки, и тогда значения со временем останутся постоянными.

Ступенчатое или многоступенчатое напряжение

Часто тесты с низкой нагрузкой не выявляют старение или разрушение изоляции, даже если изоляция выглядит здоровой или незагрязненной. Тесты ступенчатого напряжения используют два или более напряжения и сравнивают результаты, поэтому вы можете отслеживать снижение уровней сопротивления по мере увеличения уровня напряжения, что обычно указывает на слабую изоляцию. Вы всегда хотите начать с самого низкого напряжения и перейти к более высокому уровню.

От трансформаторов до кабелей ухудшение изоляции проводов неизбежно повлияет на качество и производительность вашего оборудования. Вот почему крайне важно проводить испытания сопротивления изоляции в рамках регулярной программы профилактического обслуживания, чтобы свести к минимуму время простоя, замену оборудования или деталей и травматизм персонала.

Советы по предварительной проверке:

Обесточить, отключить оборудование
Убедитесь, что температура подходит для точных показаний
Разрядная емкость
Убедитесь, что приложенное напряжение не слишком высокое

Источник: Reed Instruments
