Включение и выключение нагрузки одной кнопкой. Универсальная схема включения и выключения нагрузки одной кнопкой: принцип работы и сборка своими руками

Как работает схема включения/выключения нагрузки одной кнопкой. Какие компоненты необходимы для сборки такой схемы. Как собрать устройство своими руками. Какие преимущества дает использование одной кнопки для управления нагрузкой.

Принцип работы схемы включения/выключения одной кнопкой

Схема включения и выключения нагрузки одной кнопкой позволяет управлять питанием устройства с помощью всего одного элемента управления. При первом нажатии кнопки нагрузка включается, при повторном — выключается. Такой принцип широко используется в бытовой электронике и очень удобен для пользователя.

Как работает эта схема?

• В основе лежит триггер, который меняет свое состояние при каждом нажатии кнопки
• Триггер управляет силовым ключом (транзистором или реле), который коммутирует нагрузку
• Для устранения дребезга контактов кнопки используется RC-цепочка
• Питание схемы осуществляется от того же источника, что и нагрузка

Таким образом, одним нажатием кнопки можно включить нагрузку, а повторным — выключить ее, что очень удобно на практике.

Основные компоненты схемы

Для сборки простейшей схемы включения/выключения одной кнопкой понадобятся следующие компоненты:

• Микросхема-таймер NE555 — основной элемент схемы
• Кнопка без фиксации — для управления
• Транзистор — в качестве силового ключа
• Резисторы и конденсаторы — для формирования времязадающих цепей
• Диод — для защиты от обратных токов
• Светодиод — для индикации состояния

Все эти компоненты легко найти в любом магазине радиодеталей. Их стоимость невысока, что делает сборку схемы доступной для любого радиолюбителя.

Пошаговая инструкция по сборке устройства

Собрать схему включения/выключения одной кнопкой своими руками несложно. Для этого потребуется:

1. Изготовить печатную плату по предложенному шаблону
2. Установить и припаять все компоненты согласно схеме
3. Подключить кнопку управления и провода питания
4. Проверить правильность монтажа
5. Протестировать работу устройства

При сборке важно соблюдать полярность компонентов и не допускать замыканий между дорожками платы. Для надежности все соединения лучше пропаять.

Преимущества использования одной кнопки

Схема управления нагрузкой одной кнопкой имеет ряд преимуществ:

• Простота и интуитивность управления для пользователя
• Компактность — требуется всего один орган управления
• Надежность за счет минимума механических элементов
• Низкое энергопотребление в выключенном состоянии
• Возможность дистанционного управления

Благодаря этим достоинствам такая схема часто применяется в бытовой электронике и самодельных устройствах.

Варианты применения схемы в быту

Схема включения/выключения одной кнопкой может использоваться во многих бытовых устройствах:

• Настольные лампы и светильники
• Вентиляторы и обогреватели
• Зарядные устройства
• Музыкальные центры и колонки
• Самодельные электронные приборы

Простота схемы позволяет встроить ее практически в любое устройство, требующее включения и выключения. Это значительно повышает удобство использования техники.

Модификации базовой схемы

Базовую схему включения/выключения одной кнопкой можно модифицировать для расширения функционала:

• Добавить таймер автоматического отключения
• Реализовать плавное включение/выключение нагрузки
• Встроить дистанционное управление по радиоканалу
• Использовать сенсорную кнопку вместо механической
• Добавить звуковую индикацию переключения

Такие модификации позволяют адаптировать схему под конкретные задачи и сделать управление еще более удобным.

Техника безопасности при сборке и эксплуатации

При работе со схемой включения/выключения одной кнопкой важно соблюдать правила безопасности:

• Использовать качественные компоненты от проверенных производителей
• Не превышать допустимые токи и напряжения
• Обеспечить надежную изоляцию всех токоведущих частей
• Не касаться схемы под напряжением
• При работе с сетевым напряжением использовать развязывающий трансформатор

Соблюдение этих простых правил обеспечит безопасную работу устройства и убережет от поражения электрическим током.

Возможные проблемы и их решение

При сборке и эксплуатации схемы включения/выключения одной кнопкой могут возникнуть следующие проблемы:

• Устройство не включается — проверьте правильность подключения питания
• Нестабильное переключение — увеличьте емкость конденсатора в цепи кнопки
• Залипание кнопки — замените кнопку на более качественную
• Нагрев силового транзистора — установите радиатор охлаждения
• Самопроизвольное переключение — проверьте качество пайки и отсутствие наводок

Большинство проблем легко устраняется при внимательном изучении схемы и правильном подборе компонентов.

Включение и выключение одной кнопкой без фиксации своими руками. Схема на транзисторах

Главная » Бытовая электроника » Включение и выключение одной кнопкой без фиксации своими руками. Схема на транзисторах

Эта схема позволяет включать и выключать устройства с помощью одной кнопки без фиксации. Первое нажатие на кнопку включает нагрузку, второе нажатие отключает ее. В качестве нагрузки можно использовать, например, реле.

Как правило, большинство подобных схем собраны на таймере NE555, но у них есть один существенный недостаток — потребление тока в выключенном состоянии.

Сегодня мы рассмотрим простую схему на двух транзисторах, позволяющую одной кнопкой без фиксации включать и выключать какую-либо нагрузку. Такая схема в выключенном состоянии совсем не потребляет ток, так как оба транзистора закрыты. Следовательно, она подходит для совместной работы с аккумулятором.

Принцип работы однокнопочного выключателя прост: в выключенном состоянии конденсатор C1 заряжается через нагрузку и резистор R2. После нажатия кнопки SA1 (без фиксации) напряжение с конденсатора C1 подается на затвор MOSFET-транзистора VT2 (IRF3205), он в свою очередь открывается и подает питание на нагрузку. В то же время транзистор VT1 (BC557) открывается через резистор R1 и далее поддерживает положительное напряжение на затворе VT2. Конденсатор C1 разряжается через резистор R2 и транзистор VT1.

При повторном нажатии кнопки SA1 затвор транзистора VT2 разряжается в C1 (емкость C1 намного выше, чем у затвора). Это приводит к закрытию транзистора VT2, а затем и VT1. Сопротивление резистора R3 поддерживает напряжение на затворе на уровне 0 В, и цепь остается в выключенном состоянии до следующего нажатия кнопки SA1.

В качестве ключа был выбран MOSFET-транзистор N-типа (VT2 ), поскольку у него малые потери и в состоянии ожидания его затвор не потребляет ток. Здесь можно использовать практически любой низковольтный MOSFET-транзистор с напряжением U_DS около 20-55 В. Чем меньше у такого транзистора сопротивление в открытом состоянии, тем лучше. Также можно использовать MOSFET-транзистор с материнской платы ПК.

Транзистор VT1 — это любой биполярный PNP транзистор, например BC327, BC557 или 2SA733.

Максимальное коммутируемое напряжение ограничивается в основном максимальным напряжением U_DS транзистора VТ2, а максимальный ток — его допустимыми потерями. Минимальное коммутируемое напряжение зависит от минимального напряжения, при котором VТ2 полностью открывается. В MOSFET LOGIC это напряжение более низкое.

В случае управления индуктивной нагрузкой к выходу встречно-параллельно подключите диод. Если нагрузка имеет небольшой ток потребления или собственный выключатель, подключите параллельное сопротивление около 100 кОм.

Скачать рисунок печатной платы (6,6 KiB, скачано: 547)

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Categories Бытовая электроника

Отправить сообщение об ошибке.

САМАЯ ПРОСТАЯ СХЕМА Включения / Выключения одной Нефиксируемой кнопкой любой нагрузки: whatiswhat1 — LiveJournal

January 5 2022, 08:05

Category:

• Техника
• Cancel

Электронная схема импульсного реле с одной кнопкой

Это просто парадокс и загадка, почему самые простые и надежные схемы замалчиваются и скрываются, а сложные и ненадежные решения массово внедряются в головы зрителей и читателей.

Выключатор на одной не фиксируемой кнопке можно создавать долго и нудно, можно простенько на релюшечке, а можно и еще проще всего на одной даталюхе с тремя ногами.

НАЧНЕМ ПО ПОРЯДКУ

Просто и надежно без были и дребезга можно включать и выключать нагрузку с помощью всего одной не фиксируемой кнопки по разному. ..
Если простые и «тупые» однокнопочные схемы вам порядком поднадоели, предложу «простецкое решение» с использованием микроконтроллеров и программ

Однокнопочное решение с ЧИПАМИ и Прошивками

Автор данного решения не особо позаботился о токах питания транзистора управляющего реле, но не забыл воткнуть диод параллельно обмотке «для защиты от индукции!». Вот только защита хреновая получится без резистора гасящего импульс тока (классика учебников схемотехники).

Ну так ладно оставим процессоры и контроллеры в покое и побалуемся чипами типа NE555 с транзисторами…

Однокнопочное решение на микросхеме 555

Тута конечно все просто — Мощный полевик под управлением таймера 555 в каскодной цепи с Мощным биполярным транзистором.
Забавно — нафига ставить два транзистора там где одному мало места ?
В добавок эта схема перестает быть универсальной и работает только в небольшом диапазоне постоянных напряжений.

ДОЛОЙ МИКРОСХЕМЫ ! ВСЁ ДОЛЖНО БЫТЬ ПРОЩЕ !

Давайте взглянем «в глаза» схемам однотипным и часто перерисовываемым из листочка описания всего одного чипа (двойной полевик) используемого в схемотехнике

Однокнопочное решение на паре инвертирующих триодов

Если вас смущают такие триоды с инверсией — покажу проще

Однокнопочное решение на паре полевых транзисторов

Именно эту схему вы чаще всего встретите в «листочке ****» — листе описания полупроводникового прибора IRF7319

Сравните с перерисовкой

Однокнопочное решение на паре полевых транзисторов

УЧТИТЕ! Эта схема не годится ни для емкостных ни для индуктивных нагрузок ! Автор срисования просто не учел, что силовой полевик в этой схеме просто не станет включаться и выключаться без активной нагрузки (хотя бы резистор на выходе).

Катим дальше! Что есть у нас в запасе простецкого …

Чего то сложновато …..

А може по проще можно ? К примеру вот на тиристоре ….

А что? Хорошая такая схема…. правда не очень стабильная (как мне показалось) её можно вот такой заменить

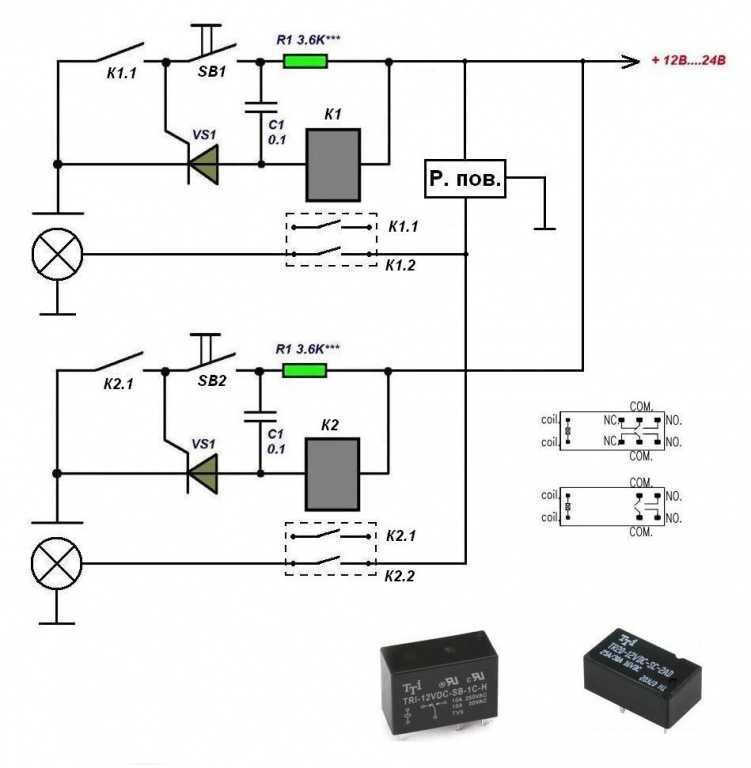

Однокнопочное решение на тиристоре и реле

Но и тут лишние детали ! Вот тиристор к примеру, Зачем он тут, если все можно сделать проще

Однокнопочное решение на реле РПС32А

Одна релюшка и две деталюшка — вот и схема реальная и почти универсальная . Правда реле эти старинные военные все реже встречаются и не покупаются, хотя до сих пор в боевых вертолетах используются.

А НЕУЖЕЛИ ДО СИХ ПОР НЕ СДЕЛАЛИ ВСЁ ЭТО В ОДНОЙ ДЕТАЛИ?

https://youtu.be/rM0FJRHBN7U

Ведь все так просто и банально — Симистор с микрочипом внутри и ничего лишнего.
Чтобы сделать управление одной только кнопкой — Бери одну деталь, ставь и наслаждайся результатом. Быстро просто надежно.

Ну никто ведь в наше время не собирает схему стабилизатора из дискретных элементов, а использует КРЕНки или ЛМки в одной детали.

Кажется мне, что искусство схемотехники как раз и состоит в том, чтобы использовать достижения заводских разработок, а не выдумывать диоды из чумазого паяльника , пытаясь их приспособить в дело. Да , это увлекательно, но не имеет отношения к делу, точнее к настоящим практичным самоделкам.

вкл выкл одной кнопкойвыключательсамая простая схема включенияэлектроникаэлектронная схема имульсного реле

Включайте и выключайте нагрузку одной кнопкой самостоятельно

Многие бытовые электроприборы, будь то музыкальные центры, телевизоры, различные лампы, включаются и выключаются нажатием одной и той же кнопки. Нажал один раз — аппарат включился, еще раз нажал — выключился. В радиолюбительской практике часто приходится реализовывать тот же принцип. Такие кнопки часто используются в конструкции самодельных усилителей в изящных корпусах, устройство с таким принципом включения и выключения выглядит уже намного совершеннее, напоминая заводское устройство.

Схема устройства

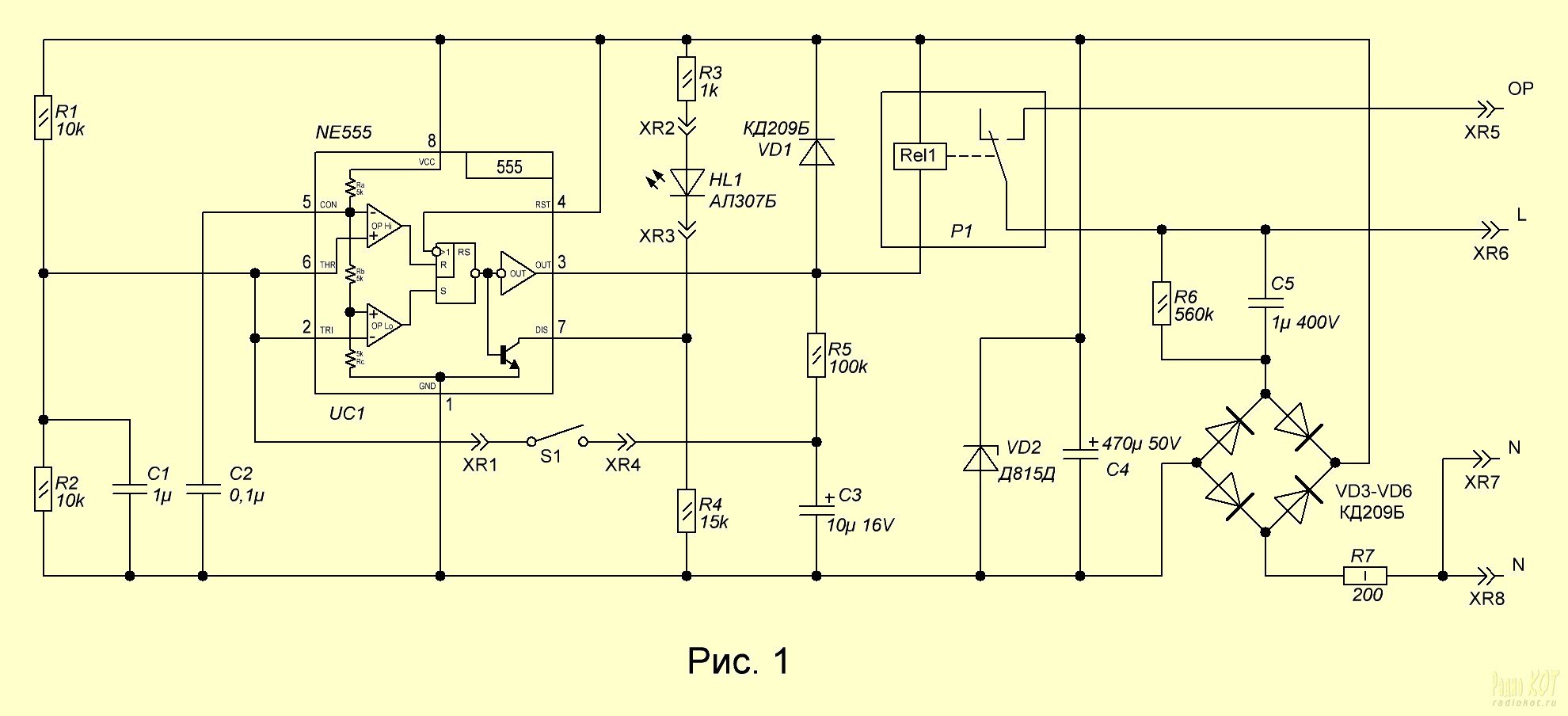

Схема включения и выключения нагрузки одной кнопкой представлена ​​ниже. Он прост как валенок, не содержит дефицитных компонентов и запускается сразу. Итак, схема:

Ее ключевое звено — популярная микросхема таймера NE555. Именно она регистрирует нажатие клавиши и устанавливает на выходе либо логическую 1, либо 0. Кнопка S1 — любая кнопка для закрытия без блокировки, т.к. ток через нее почти не протекает, требований к кнопке практически нет. Взял первую советскую из 60-х.

Конденсатор С1 и резистор R3 подавляют дребезг контактов кнопки, С1 лучше всего использовать неполярный керамический или пленочный. LED1 показывает состояние нагрузки — светодиод горит, нагрузка включена, выключена, выключена. Транзистор Т1 коммутирует обмотку реле, здесь можно использовать любой маломощный транзистор NPN структуры, например, ВС547, КТ3102, КТ315, ВС184, 2N4123. Диод, стоящий параллельно катушке реле, служит для подавления импульсов самоиндукции, возникающих в катушке. Можно использовать любой маломощный диод, например, КД521, 1N4148. Если нагрузка потребляет небольшой ток, можно подключить ее напрямую в цепь вместо катушки реле. В этом случае стоит поставить транзистор помощнее, например, КТ817, а диод можно исключить.

Материалы

Для сборки схемы вам потребуется:

• Микросхема NE555 — 1 шт.

• Транзистор BC547 — 1 шт.

• Конденсатор 1 мкФ -1 шт.

• Резистор 10 кОм — 2 шт.

• Резистор 100 кОм — 1 шт.

• Резистор 1 кОм — 2 шт.

• Кнопка без фиксации — 1 шт.

• Диод КД521 — 1 шт.

• Светодиод 3В — 1 шт.

• Реле — 1 шт.

Кроме того, вам понадобится паяльник, флюс, припой и умение собирать электронные схемы. Электронные компоненты стоят почти копейки и продаются в любом магазине радиодеталей.

Устройство в сборе

В первую очередь необходимо изготовить печатную плату. Выполняется методом ЛУТ, файл прикреплен к статье. Зеркальное отображение перед печатью не требуется. Метод ЛУТ неоднократно описывался в Интернете; научиться этому не так уж и сложно. Немного фото процесса:

Плата загрузки:

[5.04 Кб] (cкачиваний: 944)

Если под рукой нет принтера, можно нарисовать печатную плату маркером или лаком, т.к. она совсем маленькая. После сверления отверстий плату необходимо залудить, чтобы предотвратить окисление медных дорожек.
После изготовления платы можно приступать к впаиванию в нее деталей. Сначала припаиваются мелкие компоненты — резисторы, диоды. После этого конденсаторы, микросхемы и все остальное. Провода могут быть либо припаяны непосредственно к плате, либо подключены к плате с помощью клеммных колодок. Контакты питания и OUT для подключения реле я вывел через клеммники, а кнопку припаял прямо к плате на паре проводов.

Таким образом, эту плату можно интегрировать в любое устройство, будь то усилитель, самодельная лампа или что-то еще, что требует включения и выключения одной кнопкой без фиксации. В сети есть много других подобных схем, построенных на советских микросхемах , транзисторы, однако эта схема с использованием микросхемы NE555 зарекомендовала себя как самая простая и одновременно надежная.

Посмотреть видео

Принцип работы наглядно показан на видео.

переключатели — Отключение сетевой нагрузки переменного тока, когда другая включена

спросил 9 лет, 6 месяцев назад

Изменено 9 лет, 6 месяцев назад

Просмотрено 501 раз

\$\начало группы\$

Как можно отключить нагрузку A (10 ампер) сразу после включения нагрузки B (тоже 10 ампер) быстрее, чем время, необходимое для срабатывания автоматического выключателя (~15 мс)? Что-то вроде переключателя или реле, активируемого напряжением?

• выключатели
• переменный ток
• сеть

\$\конечная группа\$

2

\$\начало группы\$

Если вы тот, кто контролирует отключение нагрузки А, то реле — хороший способ сделать это. Реле DPDT с нагрузкой A на нормально замкнутом тумблере и нагрузкой B на нормально разомкнутом тумблере будет работать довольно хорошо. Нагрузка B будет включена в тот же момент, когда нагрузка A выключена, когда ваше реле активировано.

\$\конечная группа\$

1

\$\начало группы\$

Вы можете выполнить переключение с помощью реле SPDT РАЗРЫВ ПЕРЕД ВКЛЮЧЕНИЕМ , если нейтраль является общей для обеих нагрузок.

Нагрузка А подключена к нормально замкнутому контакту реле. Только когда переключатель задействован, реле получает питание и переключается на нагрузку B. При использовании размыкателя перед включением реле нагрузки никогда не будут подключены одновременно. Для более сложной системы вы можете заменить переключатель, управляющий реле, любой подходящей электронной версией. Вы даже можете рассмотреть схему перехода через ноль, чтобы реле срабатывало, когда ток нагрузки минимален.
