Проверка емкости конденсатора прибор. Проверка емкости конденсатора: виды приборов и методы измерений

Как проверить емкость конденсатора. Какие приборы используются для измерения емкости. Пошаговая инструкция по тестированию конденсаторов мультиметром. Основные методы диагностики исправности конденсаторов.

Виды приборов для измерения емкости конденсаторов

Для проверки емкости конденсаторов используются следующие измерительные приборы:

• Мультиметры с функцией измерения емкости
• Специализированные измерители емкости (капаситометры)
• LCR-метры
• Осциллографы

Наиболее доступным и универсальным прибором является цифровой мультиметр с функцией измерения емкости. Он позволяет быстро и достаточно точно определить емкость большинства конденсаторов.

Как проверить конденсатор мультиметром: пошаговая инструкция

Для проверки емкости конденсатора мультиметром выполните следующие шаги:

1. Отключите конденсатор от цепи.
2. Разрядите конденсатор, замкнув его выводы через резистор 1-10 кОм.
3. Установите мультиметр в режим измерения емкости (обозначается значком конденсатора).
4. Подключите щупы мультиметра к выводам конденсатора, соблюдая полярность для электролитических конденсаторов.
5. Считайте показания с дисплея мультиметра.

Измеренное значение должно соответствовать номинальной емкости конденсатора с учетом допуска. Для электролитических конденсаторов допустимое отклонение обычно составляет ±20%.

Методы проверки исправности конденсаторов

Существует несколько основных методов диагностики работоспособности конденсаторов:

1. Измерение емкости

Прямое измерение емкости позволяет определить соответствие реальной емкости номинальному значению. Этот метод является наиболее информативным.

2. Проверка сопротивления

При подключении мультиметра в режиме измерения сопротивления к выводам исправного конденсатора показания должны быстро увеличиваться до бесконечности.

3. Тест напряжения

Конденсатор заряжается от источника питания и проверяется, удерживает ли он заряд. Исправный конденсатор должен сохранять напряжение в течение некоторого времени.

4. Визуальный осмотр

Вздутие корпуса, подтеки электролита, следы перегрева свидетельствуют о неисправности конденсатора.

Преимущества и недостатки различных методов проверки конденсаторов

Каждый метод проверки конденсаторов имеет свои особенности:

• Прямое измерение емкости — наиболее точный метод, но требует специального прибора.
• Проверка сопротивления — простой метод, но не дает точного значения емкости.
• Тест напряжения — позволяет выявить утечку заряда, но требует осторожности при работе с высоким напряжением.
• Визуальный осмотр — быстрый метод, но не выявляет все возможные неисправности.

Для комплексной диагностики рекомендуется сочетать несколько методов проверки.

Особенности проверки различных типов конденсаторов

При тестировании конденсаторов следует учитывать их тип:

Электролитические конденсаторы

• Имеют полярность, которую необходимо соблюдать при подключении
• Допустимое отклонение емкости ±20%
• Склонны к высыханию электролита со временем

Керамические конденсаторы

• Неполярные
• Имеют малую емкость (пикофарады, нанофарады)
• Высокая стабильность параметров

Пленочные конденсаторы

• Неполярные
• Широкий диапазон емкостей
• Низкие потери на высоких частотах

Учет особенностей каждого типа конденсаторов позволяет правильно интерпретировать результаты измерений.

Меры безопасности при проверке конденсаторов

При тестировании конденсаторов важно соблюдать следующие меры предосторожности:

• Всегда разряжайте конденсаторы перед измерениями
• Не прикасайтесь к выводам заряженных конденсаторов
• Используйте изолированные инструменты
• Соблюдайте полярность при работе с электролитическими конденсаторами
• Не превышайте максимальное рабочее напряжение конденсатора

Соблюдение этих правил обеспечит безопасность при диагностике и замене конденсаторов в электронных устройствах.

Как правильно заменить неисправный конденсатор

Если в результате проверки выявлен неисправный конденсатор, его необходимо заменить. Порядок действий при замене:

1. Выбрать новый конденсатор с аналогичными параметрами (емкость, рабочее напряжение, тип)
2. Отпаять старый конденсатор от платы
3. Очистить контактные площадки от остатков припоя
4. Установить новый конденсатор, соблюдая полярность
5. Припаять выводы нового конденсатора
6. Проверить качество пайки и отсутствие замыканий

После замены рекомендуется повторно проверить работоспособность устройства.

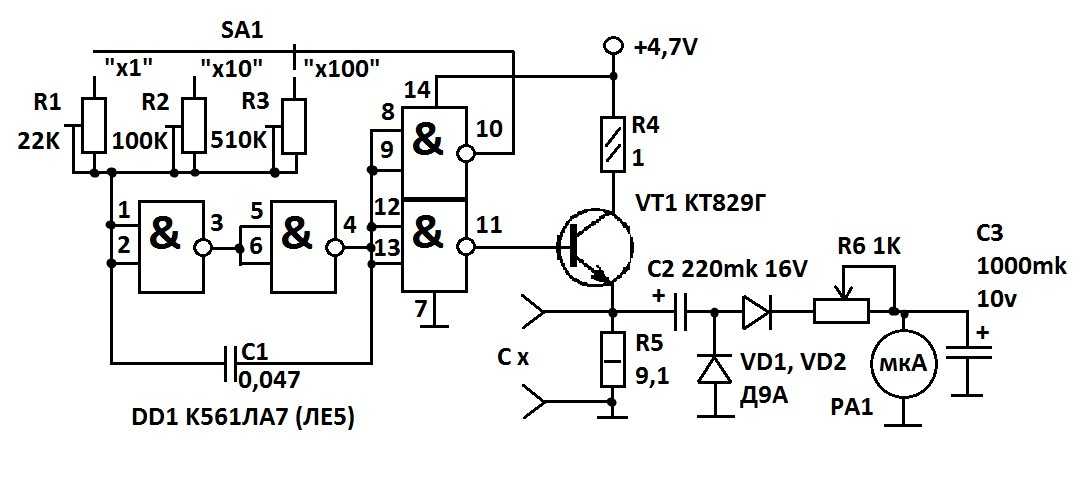

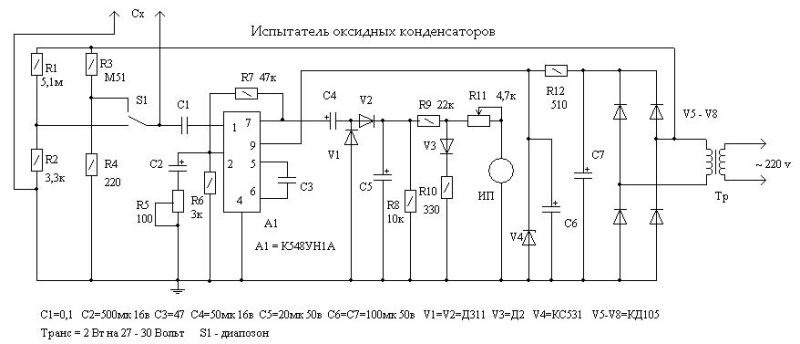

Прибор измерения емкости конденсатора » Паятель.Ру

Категория: Измерительные приборы

Этот прибор позволяет измерять емкости в пределах от 1 пф до 100 мкф с точностью 2,5-0,3% (в зависимости от точности стрелочного индикатора). Такие высокие характеристики достигнуты только благодаря точной компенсации собственной емкости входного устройстве и его соединительных кабелей при помощи метода синхронного детектирования. Прибор имеет четыре основных предела измерение 100пф, 1000 пф, 0.01 мкф, 0.1 мкф и дополнительный множитель Х1000, который,соответственно расширяет верхний предел измерения до 100 мкф.

Кроме того, для измерения емкостей полярных конденсаторов, обратносмещенных р-n переходов и варикапов предусмотрен режим поляризация. Отображение результата измерения производится на шкале стрелочного приборного индикатора на 100 мка (микроамперметра) типа М24 с большой широкой шкалой. Переградуировка микроамперметра не требуется, шкала линейная, и это позволяет отсчитывать показания непосредственно, добавляя соответствующий множитель.

Увеличить точность отсчета и удобство можно, если вместо микроамперметра с резистором R27 подключить вход цифрового мультиметра.

Микросхемы DA1, DA2 и DA5 образуют функциональный генератор, формирующий на выходе интегратора (на DA2) напряжение треугольной формы с частотой, в зависимости от положения переключателя S2 (устанавливает нужный множитель) — 1кгц или 1 гц.

При испытании полярных элементов при помощи переключателя SA1 (включение режима поляризации в верхнем по схеме положении), при этом уровень выходного сигнала генератора смещается примерно на 2В.

Остальные элементы прибора образуют измерительный усилитель и синхронный детектор. Напряжение на вход измерителя поступает от генератора через измеряемую емкость. В результате дифференцирования напряжение не выходе операционного усилителя DA3 получает прямоугольную форму, с амплитудой, пропорциональной измеряемой емкости «Сх».

Это напряжение поступает на левое плечо синхронного детектора, на ключ на транзисторе VT1, а через инвертор на DA4 на его правое плечо — ключ на транзисторе VT2. Управляет работой ключей прямоугольное напряжение, поступающее с компаратора функционального генератор (ОУ DA1). На затвор VT1 оно поступает через развязывающий диод VD1, а на затвор VT2 через инвертор на DA6.

Нужный диапазон измерения (коэффициент усиления DA3) устанавливают изменением глубины ООС DA3 при помощи переключателя SA3.
Собственную емкость входного устройства и соединительных кабелей компенсируют нейтрализующим током, поступающим через конденсатор С6 на вход измерительного усилителя. Для этого при помощи подстроечного резистора R11 устанавливают близкое к нулю напряжение на микроамперметре при отсутствии измеряемой емкости.

Полное отсутствие напряжения на микроамперметре при отсутствии измеряемой емкости устанавливают в несколько этапов (методом последовательных приближений) подстройкой R11 и R20. R20 совместно с конденсаторам С5 компенсирует собственную емкость измерительного усилителя.

Симметрию полуволн на выходе генератора устанавливают подстройкой R8. R25 установите в среднее положение. В последнюю очередь, установив переключатели SA2 и SA3 в верхнее по схеме положение, производят калибровку прибора при помощи резистора R5, подключив к измерительному входу образцовый конденсатор на 100 пф (желательно как можно более высокого класса точности), при этом напряжение между общим проводом и движком резистора R25 должно быть 1В. Затем откалибруйте микроамперметр подстройкой R27, так, чтобы при этом его стрелка установилась на последнее деление шкалы (100 мкА).

При необходимости точного подбора идентичных диодов (что бывает нужно при конструировании балансных смесителей связной аппаратуры) к выходу синхронного детектора (движку резисторе R25) желательно подключить осциллограф. При этом можно изменяя напряжение смещения резисторами R1 и R2 сравнить вольт-фарадные характеристики диодов.

Для питания прибора необходимо использовать двухполярный (+-9В) стабилизированный источник питания. Вместо операционных усилителей 544УД2 (DA1-DA4) можно использовать К544УД2 или К574УД1, К544УД1, К140УД8. ОУ К140УД7 можно заменить на К140УД6 или К140УД608, К140УД708.

Все диоды могут быть КД503, КД521, КД522, транзисторы КП303 с любым буквенным индексом, но с одинаковым.

Для выявления частичного пробоя или обрыва конденсатора единственным возможным способом является измерение его емкости. При производстве конденсаторных установок в зависимости от номинальной мощности могут использоваться однофазные или трехфазные конденсаторы. Измерение емкости каждого конденсатора в конденсаторной установке имеющей напряжение выше 1000 В является обязательным условием.

Как выбрать лучший мультиметр для измерения емкости конденсаторов – ТОП 3

Мультиметр является одним из наиболее часто используемых приборов для измерения параметров электрооборудования. В таком компактном устройстве сочетаются функции сразу нескольких приборов: вольтметра, амперметра, омметра. Наличие ряда дополнительных опций позволяет проводить измерения качественно и оперативно, а также существенно расширяет область применения устройства. Приобрести качественные многофункциональные мультиметры разных моделей можно в магазине Radio-Shop. Ассортимент мультиметров в каталоге чрезвычайно обширен, что позволяет подобрать оптимальную модель для решения конкретных задач. Помимо мультиметра, в магазине Radio-Shop можно выбрать другие виды инструментов, например, портативный осциллограф от проверенного производителя.

Виды мультиметров

Все модели мультиметров делятся на две категории:

• стрелочные;
• цифровые.

Стрелочные модели являются аналоговыми. Ими до сих пор пользуются некоторые инженеры, полагая, что такие приборы позволяют проводить более точные измерения. Прежде чем начать работать с аналоговым прибором, нужно разобраться с видами шкал, которых в стрелочных моделях несколько.

Цифровые модели более востребованные. Они гораздо удобнее в использовании, так как считывать показатели с экрана проще, исключается вероятность случайно перепутать цифры.

Для чего нужен мультиметр с функцией измерения емкости

Измерение емкости конденсатора является дополнительной опцией мультиметра. Данная функция позволяет узнать емкость конденсатора, пропуская через него переменный ток. Необходимость в определении емкости конденсатора возникает в тех ситуациях, когда на элементе отсутствует соответствующая маркировка. Обычно, чтобы определить емкость конденсатора, достаточно взглянуть на маркировку, где указывается значение данного параметра.

Мультиметр для измерения емкости конденсаторов также позволяет определить работоспособность устройства. Если по результатам измерения удалось установить, что емкость конденсатора отклоняется от нормативного значения более чем на 10%, устройство можно считать неисправным.

ТОП-3 мультиметра с функцией измерения емкости

Если подобрать качественный надежный мультиметр, измерение емкости конденсатора не будет представлять особой сложности. Чтобы упростить задачу по выбору высококачественного прибора с выдающимися эксплуатационными характеристиками, можно изучить ТОП-3 мультиметров с функцией измерения емкости конденсаторов.

Все перечисленные модели мультиметров доступны для заказа в магазине Radio-Shop.

Мультиметр универсальный Uni-t UT58D

Мультиметр с функцией измерения емкости Uni-t UT58D – это универсальный многофункциональный прибор, позволяющий проводить измерения высокой точности. Устройство обладает следующими особенностями:

• Компактный эргономичный корпус способствует максимально комфортной эксплуатации. Такой прибор удобно держать в руке.
• Нужный диапазон измерений выбирается в ручном режиме.
• Уровень поддерживаемого рабочего напряжения достигает 1000 В.
• Одним из важных достоинств прибора является способность системы отключаться автоматически при отсутствии активности в течение определенного времени.
• Имеется защита от перегрузок во всем диапазоне измерений.
• Измерения сопровождаются звуковой индикацией.
• Последний результат фиксируется в памяти прибора.
• Подсветка дисплея позволяет видеть изображение даже при плохом освещении.

Перед тем как измерить емкость конденсатора мультиметром, необходимо убедиться в том, что высоковольтные конденсаторы полностью разряжены. Только после этого можно переходить непосредственно к измерениям. Чтобы проверить остаточное напряжение конденсатора, следует воспользоваться функцией измерения постоянного напряжения.

Емкость конденсатора может измеряться в следующем диапазоне: 2 мкФ, 100 мкФ, 20 нФ, 200 нФ.

Мультиметр для измерения емкости конденсаторов используется следующим образом:

• Следует выполнить подключение переходника к терминалам, помеченным символами V «Омега» и mA.
• Далее необходимо установить переключатель в позицию Fcx с учетом диапазона измерений.
• После установки тестируемого конденсатора в гнездо на переходнике можно снять показания, которые отобразятся на дисплее прибора.

При измерении в неизвестном диапазоне нужно устанавливать значение переключателя на максимум. В процессе измерения нужно снижать его постепенно для достижения желаемого значения.

Если тестируется элемент большой емкости, мультиметр выведет результат измерения на дисплей через некоторое время.

По завершении измерений следует отключить щупы от конденсатора и входных терминалов.

Мультиметр универсальный Digital Tech DT9208A

Универсальный цифровой измеритель Digital Tech DT9208A в компактном корпусе удобно ложится в руку, не выскальзывает при использовании. В комплекте с устройством идут щупы и температурный датчик с термопарой. Мультиметр обладает следующими характеристиками:

• Возможность измерять ток до 20 А выгодно отличает мультиметр DT9208A от других моделей из данной ценовой категории.
• Измерять постоянное напряжение можно в пределах 1000 В.
• Для измерения переменного напряжения предусмотрен верхний предел в 750 В.
• Есть функция измерения сопротивления.
• Измерение емкости конденсаторов.
• Тестирование диодов.
• Измерение температуры в пределах до 1000 градусов Цельсия.
• Возможность тестирования транзисторов.
• Диодная прозвонка со звуком.

Чтобы измерить ёмкость конденсатора мультиметром DT9208A, нужно действовать следующим образом. Необходимо перевести переключатель диапазонов измерения в положение F. Далее следует подключить штекеры по такой схеме: черный штекер соединяется с разъемом COM, а красный – с разъемом mA. Щупы нужно подключить к тестируемому конденсатору, убедившись в соблюдении полярности.

Мультиметр универсальный 5 в 1 YATO YT-73087



Универсальный мультиметр YATO YT-73087 – современный многофункциональный прибор, совмещающий возможности сразу нескольких измерительных устройств.

К его основным особенностям относятся следующие факторы:

• Можно использовать мультиметр для измерения емкости конденсаторов.
• Имеется функция измерения постоянного и переменного напряжения.
• Позволяет определить силу постоянного и переменного тока.
• Точно фиксирует уровень сопротивления.
• Имеет функцию измерения относительной влажности.
• Позволяет измерять уровень шума.
• Многофункциональный мультиметр YT-73087 подходит для измерения интенсивности светового потока. Такое устройство можно применять для определения эффективности системы освещения.
• Имеется функция измерения температуры.
• Предусмотрена дополнительная функция определения относительной величины.

С помощью такого прибора можно не только измерить параметры электрических сигналов, но и определить, насколько пригодны условия для эксплуатации электрооборудования (уровень влажности, температура).

Приобрести лучшие модели мультиметров, а также токовые клещи, пирометры, амперметры, тепловизоры, осциллографы и прочие виды измерительного оборудования можно в магазине Radio-Shop по самым доступным ценам.

Как проверить конденсатор с помощью мультиметра (шаг за шагом)

Ваша система HVAC неожиданно отключилась? Вы заметили, что ваша стиральная машина издает громкий гудящий звук или ваш ноутбук случайно перезагружается? Неисправный конденсатор является виновником этих различных проблем.

Конденсаторы бывают разных форм и размеров и используются для разных целей, наиболее распространенными из которых являются регулирование подачи питания на другие компоненты в цепи.

Учитывая, насколько это важно, в этом руководстве мы покажем вам, как просто проверить конденсатор с помощью мультиметра.

Давайте приступим.

Инструменты, необходимые для проверки конденсатора

Для всесторонней проверки конденсатора вам понадобятся:

• Цифровой мультиметр
• 9-вольтовая батарея (источник питания)
• Проволочные перемычки
• Паяльник
• Защитная одежда

Как проверить конденсатор с помощью мультиметра

Чтобы проверить конденсатор, установите мультиметр на диапазон 20 кОм или 2 м Ом, поместите красный положительный щуп на положительный контакт (анод) конденсатора и поместите черный щуп на отрицательном выводе (катоде). Для хорошего конденсатора мультиметр показывает несколько возрастающих значений, прежде чем взлететь до бесконечности.

Эти процедуры и другие способы проверки конденсатора на неисправность — это еще не все, поэтому мы подробнее остановимся на этом.

1. Выньте конденсатор из цепи

Если конденсатор все еще установлен в цепи, вы можете использовать измеритель ESR только для его проверки на наличие неисправностей. Это означает, что для проверки конденсатора цифровым мультиметром необходимо его вынуть. Будьте осторожны при этом, чтобы не повредить другие компоненты в цепи или сам конденсатор.

Лучше всего использовать паяльник для извлечения конденсатора из цепи.

2. Разрядный конденсатор

Даже после извлечения конденсаторов из цепей под напряжением они все еще сохраняют некоторое напряжение. Чтобы правильно измерить сопротивление, а также обезопасить себя от поражения электрическим током, вы осторожно разряжаете конденсатор.

Для этого разрядите конденсатор с помощью резистора или изолированных отверток. Либо подключите резистор на 20 000 Ом с номинальной мощностью 5 Вт к клеммам конденсатора, либо поместите одну изолированную металлическую отвертку между двумя контактами, чтобы создать искру.

Вы поддерживаете эти два соединения в течение примерно 5 секунд и после их разрядки переходите к следующему шагу.

3. Настройте мультиметр на диапазон 20 кОм или 2 м Ом

Конденсаторы имеют сопротивление в десятки тысяч или сотни тысяч Ом. Поэтому, чтобы точно проверить сопротивление вашего конденсатора с помощью мультиметра, вы устанавливаете его либо на диапазон 20 кОм, либо на диапазон 2 мОм, представленный символом омега (Ω).

Диапазон 2 м Ом является наиболее предпочтительным вариантом, так как вы можете получить показания бесконечности сразу после выполнения последнего шага нашего теста. Это если вы установили мультиметр на диапазон 20 кОм, а сопротивление выше этого значения. Диапазон 2 м покрывает эту возможность.

4. Поместите щупы на выводы конденсатора

Конденсатор обычно имеет положительную и отрицательную стороны, особенно когда речь идет о поляризованных или электролитических конденсаторах. Положительная сторона называется анодом, а отрицательная — катодом.

В этом тесте не имеет значения, какой щуп вы наденете на плюс и минус конденсатора. Важно только сделать хорошее соединение, чтобы измерение было точным.

5. Проверка показаний мультиметра

Теперь вы просто смотрите на показания мультиметра, чтобы узнать, исправен конденсатор или нет.

При исправном конденсаторе мультиметр сначала показывает ноль (0) или значение, близкое к нулю, затем это значение постепенно увеличивается, пока не достигнет бесконечности (1) или O.L. Если это значение никогда не достигает бесконечности во время оценки, возможно, конденсатор неисправен.

Вы также можете запустить этот тест, установив мультиметр в режим непрерывности. Вместо того, чтобы проверять значения, вы ждете звукового сигнала от мультиметра, прежде чем он отобразит «O.L». Если звукового сигнала нет вообще, конденсатор неисправен.

Тесты на сопротивление и прозвонку не являются самыми точными методами проверки конденсатора на наличие проблем. Говоря о других методах, мы можем либо запустить прямой тест емкости, либо тест напряжения.

Проверка емкости

Проверка емкости использует функцию вторичной емкости более продвинутых мультиметров и дает прямое значение в фарадах (мкФ). Это означает, что вы проверяете свои результаты и сравниваете их со спецификациями вашей модели конденсатора.

1. Удаление конденсатора из цепи

Как и при проверке сопротивления, вы вынимаете конденсатор из цепи, в которой он находится, и измеряете его емкость с помощью мультиметра. Будьте осторожны при этом.

2. Разрядный конденсатор с отверткой

Разрядите конденсатор с помощью резистора 20 кОм, 5 Вт или изолированной отвертки. Вы держите их на клеммах конденсатора не менее пяти секунд.

Процедура идентична предыдущей проверке.

3. Установите мультиметр в режим измерения емкости

Вы можете обратить внимание здесь. Как было сказано ранее, емкостной режим часто является второстепенной функцией, используемой в мультиметрах более высокого уровня.

Чтобы настроить мультиметр на него, обычно нужно переместить селектор на символ емкости. Это позволяет напрямую измерять Фарада.

Вам необходимо установить его на более высокое значение, чем значение конденсатора.

4. Подключение конденсатора к мультиметру

В зависимости от модели подключите конденсатор к мультиметру напрямую или через щупы.

5. Проверка чтения Фарада

Результат проверки качества конденсатора зависит от характеристик вашей модели конденсатора.

Если значение фарад, полученное мультиметром, не совпадает со спецификацией фарад вашего конденсатора, то конденсатор неисправен и его следует заменить.

Используемый в качестве примера конденсатор имеет емкость 9 микрофарад. А значит правильно.

Однако это еще не все.

Обратите внимание, что конденсаторы обычно имеют допуски, представленные в процентах. Рейтинг допуска говорит вам, насколько ваши результаты могут отличаться от спецификаций. Например, конденсаторы емкостью 1000 мкФ с допуском 20% означают, что ваши результаты могут находиться в диапазоне от 800 мкФ до 1200 мкФ, но при этом показывать, что конденсатор находится в хорошем состоянии.

Наконец, если вы получаете показание «O.L», то, возможно, измерительный прибор не имеет соответствующего диапазона для измерения фарад или неисправен конденсатор.

Проверка напряжения конденсатора

Проверка напряжения помогает определить, удерживает ли конденсатор необходимое количество заряда при использовании. Неспособность сделать это может быть причиной неисправности конденсатора в цепи.

Здесь вам понадобятся соединительные кабели и источник напряжения, при этом этот источник питания обеспечивает более низкое напряжение, чем то, на которое рассчитан конденсатор.

Например, 9-вольтовая батарея на 160-вольтовый конденсатор.

1. Наденьте защитное снаряжение

Для защиты от поражения электрическим током следует надевать изолированные резиновые перчатки и не прикасаться к выводам мультиметра, соединительным кабелям или конденсатору на протяжении всего процесса.

2. Подключите аккумулятор с помощью соединительных кабелей к контактам конденсатора

Выключив конденсатор из цепи, при подключении соединительных кабелей обратите внимание на полярность. Это особенно важно при работе с поляризованными конденсаторами.

Источники питания, такие как батареи, обычно имеют положительные и отрицательные клеммы, и вы хотите подключить их к соответствующим контактам конденсатора. Это гарантирует правильное протекание тока между двумя компонентами.

Подсоедините одну перемычку от положительной клеммы аккумулятора к положительному выводу анода, затем подсоедините другую перемычку от отрицательной клеммы аккумулятора к отрицательному выводу катода.

3. Проверка напряжения

В конце концов, хороший конденсатор должен выдерживать то же значение напряжения, которое подается от источника питания. Когда вы тестируете его с выводами измерителя, он представляет вам это значение и быстро разряжается через выводы до нуля (0 В).

Например, конденсатор, заряженный 9-вольтовой батареей, заставляет мультиметр показывать примерно 9 вольт, а затем быстро разряжается до 0 вольт.

Если мультиметр не показывает нужное значение напряжения, конденсатор не держит заряд, неисправен, его следует заменить новым.

Важно, чтобы всякий раз, когда вы заменяете конденсатор или любой электрический компонент новым, вы удостоверились, что этот новый блок имеет те же характеристики, что и неисправный. Это поможет вам обеспечить совместимость и функциональность внутри схемы.

Наиболее важными характеристиками, на которые следует обратить внимание, являются значение емкости и рабочее напряжение.

Видеоруководство по проверке конденсатора

Замена конденсаторов

Чтобы заменить конденсатор на печатной плате, сначала определите точки, из которых вы изначально отпаивали неисправный блок. Очистите паяльник, вставьте конденсатор в соответствующее отверстие на материнской плате, а затем осторожно припаяйте его на место.

Не сожгите какую-либо часть схемы, так как это усугубит любую проблему, которую может вызвать конденсатор. Вы также должны использовать паяльник соответствующего размера, чтобы легко выполнить этот процесс.

Заключение

Поиск неисправностей в конденсаторе — это процедура, которую можно выполнить с помощью нескольких диагностик мультиметра. Несмотря на то, что проверка сопротивления проще, проверка емкости более точна, а проверка напряжения помогает выявить еще более серьезные проблемы.

Независимо от того, что вы выберете, убедитесь, что вы соблюдаете меры безопасности и всегда работаете с конденсаторами с правильными характеристиками.

Часто задаваемые вопросы

Как узнать, что конденсатор неисправен?

Неисправность конденсатора можно легко обнаружить, визуально осмотрев его на предмет вздутия или используя мультиметр, чтобы проверить, соответствует ли он сопротивлению, емкости и/или напряжению.

Сколько Ом должен иметь конденсатор?

Конденсатор должен иметь сопротивление в десятки или сотни тысяч Ом в зависимости от модели. Проверьте характеристики вашей модели конденсатора в Интернете, чтобы быть уверенным в том, что искать.

• ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Измерение емкости с помощью различных измерительных приборов

Емкость измеряется с помощью мультиметра, LCR-метра и осциллографа.

Обычно конденсаторы снабжены метрическими данными – емкостью и рабочим напряжением – напечатанными или нанесенными цветовой маркировкой на компоненте. Емкость, указанная на этикетке, обычно соответствует разумным допускам. Для большинства приложений широкий диапазон значений будет работать должным образом. Что касается рабочих вольт, вы никогда не знаете, пока не станет слишком поздно, и единственный способ проверить это — деструктивно.

Существует несколько способов проверки емкости. Если у вас есть мультиметр с режимом проверки конденсаторов, это то, что вам нужно. В противном случае вам придется использовать режим омов, с помощью которого можно получить определенное количество информации, но не точное значение емкости.

Это мультиметр Fluke 287 True RMS, очень качественный прибор. Для измерения конденсатора подключите черный щуп к общему порту, а красный щуп к комбинированному порту диод-конденсатор. При включенном приборе нажмите F1, что, как видно на дисплее, соответствует Меню. Используйте стрелку вверх или вниз, чтобы выделить Diode-Capacitor. Затем нажмите F2, что соответствует конденсатору. В конденсаторном режиме прибор автоматически выбирает диапазон, поэтому он сам о себе позаботится.

Теперь мы готовы провести некоторые измерения емкости. Вот некоторые примеры.

Это умножитель для розеток переменного тока, обычно называемый кубом. Мы могли бы ожидать, что он имеет измеримую емкость, потому что есть два электрода на конечном расстоянии друг от друга, а воздух между ними составляет слой электролита. Поскольку пластины маленькие и относительно далеко друг от друга, а электролитическая постоянная воздуха не очень высока, емкость будет довольно маленькой. И, как вы можете видеть, это даже не делает чтения.

Другой эксперимент заключается в том, чтобы обернуть один из зондов бумагой и привести его в соприкосновение с другим зондом, расположив их параллельно друг другу. И здесь есть определенное прочтение.

Электролитические конденсаторы можно проверить с помощью мультиметра в режиме измерения Ом. Если измеритель не поддерживает автоматический выбор диапазона, установите его на мегаомный диапазон и подключите щупы к проводам. Если устройство закорочено или разомкнуто, конечно, оно неисправно. В противном случае, в зависимости от полярности подключения, сопротивление в омах будет увеличиваться или уменьшаться определенным образом. Скорость кажется сначала очень стабильной, заметно замедляясь только по мере приближения к конечной точке. Происходит то, что конденсатор заряжается или разряжается из-за внутренней батареи измерителя, которая через делитель напряжения подает что-то вроде смещения в три вольта, которое используется для измерения сопротивления. Электрики, проверяющие конденсатор двигателя, называют это странное явление «счетчиком», и оно свидетельствует о том, что конденсатор исправен.

Если эти типы измерений недостаточны для вашего приложения, следующим шагом будет измеритель LCR. Процедура использования этого прибора такая же, как и для мультиметра в емкостном режиме. Просто закрепите провода и снимите показания.

Измеритель LCR — очень сложный прибор. Во-первых, он имеет возможность измерять индуктивность в компоненте, в электронном оборудовании или распределенном по сети связи или сети питания.

Измеритель LCR работает, подавая переменное напряжение на рассматриваемое устройство. Затем измеряются напряжение и ток через компонент. Кроме того, в высокотехнологичных приборах измеритель LCR вычисляет фазовый угол между напряжением и током, тем самым отображая емкость или индуктивность с высокой степенью повторяемости.

Осциллограф также можно использовать для измерения емкости. Для этого к известному сопротивлению последовательно с неизвестной емкостью прикладывается прямоугольная волна от генератора произвольной функции.

Используйте курсоры, чтобы найти прошедшее время. Курсор Y установлен на уровне 63,2% от пикового значения сигнала, что по определению является амплитудой, соответствующей постоянной времени цепи, состоящей из последовательно соединенных резистора и конденсатора.
