Осциллограф из телевизора своими руками
Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Скачать все материалы в одном файле кб. Данная статья предназначена для тех, кто хотел бы своими руками собрать для своей домашней лаборатории такой необходимый в ней прибор как осциллограф.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Телевизор в качестве осциллографа
- USB осциллограф на STM32
- Использование осциллографа для ремонта ТВ
- Осциллограф из монитора своими руками
- Беспроводный сабвуфер для LED телевизора своими руками.
Делаем вместе. Часть II. Схема
- Практические советы радиолюбителю, радиомонтажнику, кружок умелые руки
- Ремонт кадровой развертки своими руками
- Измерительная техника
Делаем вместе. Часть II. СхемаПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: простейший осцилограф своими руками
Телевизор в качестве осциллографа
Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового. Новые сообщения. Для полноценно использования нашего сайта, пожалуйста, включите JavaScript в своем браузере. Автор темы Serge3 Дата начала 25 Окт Serge3 Участник. Регист 30 Мар Сообщения 1.
Нужен в основном для ремонта ТВ на линии. Находил несколько схем-приставок к компьютеру,а так,чтобы полностью,только одну с дисплеем от телефона. Может кто сталкивался с подобным? Промышленные решения не по карману.
Олигарх Участник. Регист 21 Авг Сообщения Ну почему не по карману? Сделайте типовух без осцилла и сможете купить. А так валандаться БМК Участник. Регист 27 Мар Сообщения 2. Vlad Участник. Регист 23 Мар Сообщения 2. В корпусе 17Х48Хмм. Радости нет предела Регист 30 Янв Сообщения 2. Можно было бы собрать, но, у нас на ринке нет комплектующих. Регист 23 Май Сообщения У меня с давних пор валяются штук 5 трубок 3ЛО1И, все хотел собрать ослик-пробничёк для линии, да так и не сподобился а выкинуть жалко.
Porter Участник. Регист 31 Мар Сообщения 5. Зачётный проект! Респект автору. Регист 25 Апр Сообщения Регист 16 Фев Сообщения 3. Когда коту делать нечего, он яйца лижит Pilot-by Участник. Регист 31 Май Сообщения Koka2 Участник. Регист 6 Сен Сообщения Регист 21 Ноя Сообщения 5.
Serge3 сказал а :.
Регист 14 Окт Сообщения Serge3 , вот такие сейчас в продаже и стоит не дорого. Цифровой миниатюрный осциллограф, предназначен для наблюдения и изучения электрических сигналов. Незаменим при ремонте радиоэлектронных устройств. Вес около 60g. Max input voltage Vpp by?
Регист 16 Мар Сообщения 2. Китайцы просят за него от 70 баксов — уд украинских денег по цене дешёвой мобилы. Проще купить простой осцилл типа С или С,они небольшие. SERGE сказал а :. Китайцы просят за него от 70 баксов. AlexM Участник. Регист 16 Мар Сообщения Китайцы обещали в ближайшее время новую игрушку. AlexM , ну такой напульсник дороговат будет наверное уже ста баками не обойтись.
Думаю схама на радиокоте,то что нужно. AlexM ,дороговат будет наверное. Komi Участник. Регист 2 Фев Сообщения 1. AlexM сказал а :. Васисуалий Команда форума. Регист 11 Ноя Сообщения 4. Вот вам еще вариант: Собирает один парень, но пока это только экспериментальный образец. Причем это, так сказать, альфа-версия.
Есть следующая модификация и делается следующая. В общем этот прибор пока в разработке. Планируется как коммерческий проэкт. Я это взял поиграться на пару дней. Вам необходимо войти или зарегистрироваться, чтобы здесь отвечать.
USB осциллограф на STM32
Блог new. Технические обзоры. Опубликовано: , Перейти в магазин. Эту страницу нашли, когда искали : осциллограф делитель , простейший ацп своими руками , импульсные осциллографы , какой осциллограф собрать , самодельные осциллографы на трубке 5ло , собираем двухканальный осциллограф , осциллограф школьный , схема входного усилителя цифрового осциллографа , как работает генератор пилы в осциллографе , импульсный осциллограф , ljubitelskyj oscilograf , осциллограф нишеброда , двухканальный осциллограф своими руками схема , осциллограф экспонат 33 врв , купить схему сделай сам осциллограф , школьный осциллограф , мурзик осциллограф , usb осциллограф схема , простой осциллограф на 8ло29и , осциллограф в , осциллографа окр1 , tda в осциллографе , простые практические примеры работа с осциллографом на плате , щуп осциллографа схема , роман краузе цифровой осциллограф , цифровой осциллограф , портативный осциллограф , обзор осциллографа , схема осциллографа , измерительные приборы.
Версия для печати.
Универсальный сервисный осциллограф радиолюбителя предназначен для Данная статья предназначена для тех, кто хотел бы своими руками .. лампового телевизора) ненужного мощного силового трансформатора и.
Использование осциллографа для ремонта ТВ
В переводе осциллограф означает — качаюсь и пишу. Любой мастер, занимающийся ремонтом радио и электроаппаратуры, скажет, что этот прибор будет главным на его рабочем столе. Устройство позволяет оценивать основные характеристики: напряжение, силу тока, частоту. Помимо этого, он визуализирует информацию в виде графика, что позволяет увидеть любые имеющиеся нарушения в работе сигнала. Например, это может быть наличие помех или искажение формы сигнала. График отображён в виде координатной плоскости, на которой присутствуют оси Х и Y. Все сигналы, которые поступают на устройство, будут видны на этом графике.
Осциллограф из монитора своими руками
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.
Уроки, книги, видео. Профессиональное обучение и развитие.
Сегодня часто вместо того, чтобы сделать, например, осциллограф из компьютера, большинство людей предпочитают просто приобрести USB-осциллоскоп. Но, пройдясь по магазинам, можно увидеть, что цена бюджетных осциллографов начинается от долларов.
Беспроводный сабвуфер для LED телевизора своими руками. Делаем вместе. Часть II. Схема

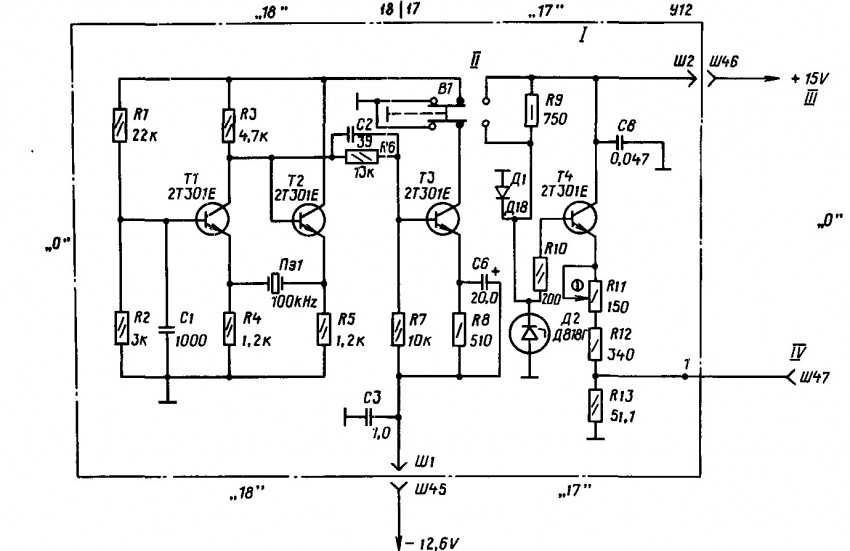

Сейчас много работы, поэтому ничего сейчас не беру в ремонт. А так, по работе в свободное время «починяем всякие примуса». И так имеем сциллограф СА с неисправностью: «работал, задымил, разобрали — выпал резистор». Внешний осмотр показал, что досталось диодам, а так же определил цепь, где стоял резистор. Теперь ясна причина, почему он не сработал. Меняем диоды д пробиты оба на 1n
Практические советы радиолюбителю, радиомонтажнику, кружок умелые руки
Идет урок ботаники. Осторожным движением ножа учитель делает тонкий срез с луковичной головки и кладет его под микроскоп. Чтобы увидеть строение вещества, каждый должен заглянуть в зрительную трубку микроскопа.
Но вместо этого все ребята смотрят на Хитрость простая: в окуляр микроскопа смотрит небольшой прибор, соединенный кабелем с телевизором. Заходим в другой класс.
Самое подробное описание: Ремонт кадровой развертки своими руками от вторичных напряжений и осциллограф- при измерениях импульсных напряжений на Ремонт кадровой развертки телевизора требуется если.
Ремонт кадровой развертки своими руками
Приставка, схема которой показана на рис. Приставку можно рассматривать как миниатюрный телевизионный передатчик. Несмотря на относительную простоту схемы, в этом передатчике формируется полный телевизионный сигнал, который отличается от стандартного сигнала только отсутствием уравнивающих импульсов.
Измерительная техника
Описывается устройство, позволяющее послушать новости или концерт, передаваемый по телевизору, не глядя на экран и не отрываясь от своих дел. В наше время основная масса людей черпает информацию по телевизору. Без телевизора также трудно представить нашу жизнь, как автомобиль без колес, а самолет без крыльев.
Самодеятельное творчество.
Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового. Новые сообщения.
Пользователь интересуется товаром MP — Световая фантазия. Пользователь интересуется товаром MP — ти канальный таймер, термостат, АЦП, часы, v1,95а. Пользователь интересуется товаром NM — Обучаемый модуль управления теплом и временем программируемый контроллер. Если нет особых возражений по блок схеме и идее описанной в первой части , то рассмотрим реализацию подробнее:.
Телевизор в качестве осциллографа
Приставка превращает любой телевизор в осциллограф с большим экраном.
На нем можно наблюдать НЧ колебания, а с помощью генератора качающей частоты (ГКЧ) визуально настраивать усилители ПЧ радиоприемников. Приставку можно рассматривать как миниатюрный телевизионный передатчик. Несмотря на относительно простую схему, в этом передатчике формируется полный телевизионный сигнал, который отличается от стандартного только отсутствием уравнивающих импульсов.
Кадровые синхроимпульсы формируются из эталонного синусоидального напряжения усилителем-ограничителем VT1, дифференцирующей цепью R8C4 и пороговым усилителем на VT4. Их длительность около 1,9 мс. Блокинг-генератор (на транзисторе VT5) генерирует строчные синхроимпульсы. Это неосновные импульсы блокинг-генератора, а выбросы коллекторного напряжения, возникающие сразу вслед за основными. Между коллекторами транзисторов VT4 и VT5 включен разделительный диод VD3. В момент генерации основного импульса коллектор транзистора VT4 замыкается на шасси через открытый транзистор VT5 и диод VD3. Вследствие этого в кадровых синхроимпульсах появляются врезки, которые, как и требуется, предшествуют строчным синхроимпульсам.
Обмотки трансформатора VT1 блокинг-генератора намотаны на тороидальном сердечнике из оксиферита (Ф-1000) Внешний диаметр сердечника 10 мм, толщина 2 мм. Обмотки I и III содержат по 100 витков, а обмотка II — 30 витков провода ПЭЛШО o0,1. В начале периода строчной развертки импульс напряжения блокинг-генератора быстро заряжает конденсатор С6 через диод VD2. В течение остальной части периода он медленно разряжается через резистор R6. Возникающее при этом пилообразное напряжение поступает на базу транзистора VT2. Здесь оно складывается с входным напряжением. Трехкаскадный усилитель из-за большого коэффициента усиления (50000-100000) работает практически в релейном режиме, характеризующемся определенным порогом срабатывания. Параметры приставки выбраны такими, что при отсутствии исследуемого напряжения осевая линия находится в центре экрана. При необходимости изображение на экране можно сдвинуть в ту или иную сторону изменением сопротивления резистора R3. Для повышения четкости изображения линии на экране телевизора усилитель (VT2, VT3, VT6) охвачен положительной обратной связью с коллектора транзистора VT3 на базу транзистора VT2 через конденсатор С5.
Это значительно повышает усиление в области высоких частот и, следовательно, увеличивает крутизну фронта выходных импульсов. Визуально это проявляется в повышенной резкости перехода от белого к черному. Кадровые, строчные и видеоимпульсы складываются на входе эмиттерного повторителя VT7, который является модуляционным усилителем УКВ генератора VT8. Последний собран по схеме емкостной трехточки. Частота генерации должна быть выбрана равной несущей частоте изображения свободного телевизионного канала. В противном случае приставка может создавать помехи работе соседних телевизоров. Требуемые частоты генерации можно получить, подбирая число витков катушки L1.
При настройке на второй телевизионный канал (59,25 МГц) катушка L1 содержит 5 витков провода ПЭВ 0,6, диаметр катушки 9 мм. Модулированное ВЧ напряжение поступает на выход приставки через делитель R18-R19, который понижает напряжение до 3 мВ во избежание перегрузки ВЧ тракта телевизора. Выход приставки коаксиальным кабелем или скрученным двойным проводом соединяют с антенным входом телевизора.
Конструкция и налаживание. Все детали приставки, за исключением УКВ генератора, можно расположить на монтажной плате в произвольном порядке. Детали, относящиеся к УКВ генератору (СП-С15, L1, VT8), должны иметь короткие выводы, соединять их между собой следует короткими проводниками и группировать в одном месте. Никакой экранировки приставки не требуется Если частота импульсов блокииг-генератора не лежит в диапазоне частоты строк телевизора, необходимо ввести ее в этот диапазон, изменяя в небольших пределах сопротивление резистора R14. Следует отметить, что синхронизация разверток телевизора от приставки обычно получается очень устойчивой, поэтому плохая синхронизация при налаживании приставки указывает на какую-нибудь ошибку в монтажа. Чтобы добиться точной настройки УКВ генератора приставки на выбранный телевизионный канал, приходиться растягивать или сжимать витки обмотки катушки L1, т.е. менять шаг намотки. При правильной настройке линия на экране резко очерчена. Параметры приставки подобраны так, что наибольший размер изображения на экране телевизора соответствует входному напряжению около 0,3 В.
Чувствительность приставки можно регулировать, изменяя сопротивление резистора R2. Для проверки чувствительности на вход подают переменное напряжение известной величины либо от звукового генераторе.
РАДЮАМАТОР 6/99
Аналоговый осциллографсвоими руками из старого телевизора « Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры!
nerdlabs94 рассказывает, как снова использовать старый телевизор в инструкциях
Осциллографы полезны для устранения неполадок в электронике. Но когда мой осциллограф недавно сломался, я решил заменить его своими руками. В отличие от современных телевизоров, старые ЭЛТ-телевизоры имеют 4 провода, которые управляют всеми движениями на экране. Вводя сигнал в эти провода, вы можете использовать телевизор как осциллограф и видеть сигнал на экране!
Подробнее.
Adafruit публикует широкий спектр письменного и видеоконтента, включая интервью и репортажи о рынке производителей и мире технологий в целом.
Adafruit на мастодонте, присоединяйтесь! adafruit.com/mastodon
Хватит макетировать и паять – приступайте к изготовлению немедленно! Игровая площадка Adafruit’s Circuit Playground битком набита светодиодами, датчиками, кнопками, клипсами типа «крокодил» и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с функцией перетаскивания, изучайте информатику с помощью класса CS Discoveries на code.
Хотите поделиться потрясающим проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, зайдите на YouTube и проверьте чат шоу — мы опубликуем ссылку там.
Присоединяйтесь к нам каждую среду в 20:00 по восточноевропейскому времени, чтобы задать вопрос инженеру!
