Как правильно проверить резистор мультиметром. Какие параметры нужно измерять. На что обращать внимание при проверке резистора на плате и вне схемы. Как определить неисправность резистора по результатам измерений.

Что такое резистор и зачем его проверять

Резистор — это пассивный электронный компонент, основной функцией которого является создание сопротивления электрическому току в цепи. Проверка резисторов мультиметром необходима по нескольким причинам:

• Для определения номинала резистора, если его маркировка повреждена или нечитаема
• Для выявления неисправных резисторов при ремонте электронных устройств
• Для контроля качества новых резисторов перед их использованием в схеме
• Для проверки правильности подбора резистора под конкретную задачу

Регулярная проверка резисторов позволяет вовремя выявить отклонения от номинала или полный выход из строя, что критично для работоспособности электронных устройств.

Подготовка к проверке резистора

Перед началом измерений необходимо выполнить следующие подготовительные шаги:

1. Подготовить цифровой мультиметр с функцией измерения сопротивления
2. Проверить и при необходимости заменить батарейку питания мультиметра
3. Очистить контакты резистора от загрязнений и окислов
4. Если резистор установлен на плате — отключить питание устройства
5. По возможности выпаять резистор из платы для более точных измерений

Правильная подготовка обеспечит точность измерений и безопасность при работе с электронными компонентами.

Пошаговая инструкция по проверке резистора мультиметром

Для корректной проверки резистора мультиметром следуйте данному алгоритму:

1. Установите переключатель режимов мультиметра в положение измерения сопротивления (Ω)
2. Выберите подходящий диапазон измерений, близкий к предполагаемому номиналу резистора
3. Подключите щупы мультиметра к выводам резистора, соблюдая полярность для некоторых типов мультиметров
4. Считайте показания с дисплея и сравните их с номинальным значением резистора
5. При необходимости измените диапазон для получения более точных показаний
6. Проверьте стабильность показаний, слегка пошевелив выводы резистора

Следуя этим шагам, вы сможете быстро и точно измерить сопротивление резистора и оценить его исправность.

На что обращать внимание при проверке резистора

При измерении сопротивления резистора важно учитывать следующие моменты:

• Отклонение измеренного значения от номинала не должно превышать допуск, указанный производителем (обычно 1-20%)
• Показания должны быть стабильными и не «плавать» при касании выводов
• При измерении «бесконечного» сопротивления резистор может быть в обрыве
• Нулевое или очень низкое сопротивление может говорить о внутреннем коротком замыкании
• Для высокоомных резисторов (более 1 МОм) возможны небольшие колебания показаний

Внимательность к этим нюансам поможет вам точно определить состояние проверяемого резистора.

Особенности проверки резисторов разных типов

Методика проверки может немного отличаться в зависимости от типа резистора:

Постоянные резисторы

Измеряются стандартным способом. Важно учитывать температурный коэффициент сопротивления.

Переменные резисторы

Проверяются в крайних положениях и нескольких промежуточных. Измеряется плавность изменения сопротивления.

SMD-резисторы

Требуют осторожности при подключении щупов из-за малых размеров. Часто проверяются прямо на плате.

Высокоомные резисторы

Необходимо использовать специальные высокоомные щупы для точных измерений.

Учет особенностей разных типов резисторов позволит получить корректные результаты измерений.

Как определить неисправность резистора

Резистор считается неисправным в следующих случаях:

• Измеренное значение сопротивления значительно отличается от номинального (с учетом допуска)
• Сопротивление «плавает» или нестабильно при касании выводов
• Мультиметр показывает бесконечное сопротивление (обрыв цепи)
• Сопротивление близко к нулю (внутреннее короткое замыкание)
• Визуально заметны следы перегрева, трещины или изменение цвета корпуса

При обнаружении любого из этих признаков резистор подлежит замене для обеспечения корректной работы устройства.

Проверка резистора в составе схемы

Проверка резистора, не выпаивая его из платы, имеет свои особенности:

1. Обязательно отключите питание устройства перед измерениями
2. Учитывайте влияние других компонентов схемы на результаты измерений
3. По возможности отключите одну ножку резистора от платы для более точных измерений
4. Проверьте наличие параллельных цепей, которые могут исказить показания
5. Используйте схему устройства для понимания окружающих резистор компонентов

Проверка резистора в составе схемы менее точна, но часто достаточна для выявления явных неисправностей.

Советы по эффективной проверке резисторов

Для повышения эффективности и точности проверки резисторов воспользуйтесь следующими рекомендациями:

• Регулярно калибруйте мультиметр для обеспечения точности измерений
• Используйте острые щупы для надежного контакта с выводами резистора
• Проверяйте резисторы при комнатной температуре для исключения температурных погрешностей
• Ведите журнал измерений для отслеживания изменений параметров резисторов со временем
• При сомнениях в показаниях проведите повторные измерения другим прибором

Следование этим советам поможет вам проводить более точные и надежные измерения резисторов.

Как проверить резистор мультиметром, определить сопротивление, исправность детали

Содержание

• Проверка резистора мультиметром
• Как проверить номинал резистора?
• Как проверить исправность резистора мультиметром
• Методы измерения сопротивления
• Номинальное сопротивление
• Проверить резистор на годность мультиметром
• Проверка мультиметром
• Принцип работы устройства
• Как проверить резистор мультиметром на исправность?

Проверка резистора мультиметром

При всех измерениях, независимо от их вида, щупы мультиметра присоединяются к выводам радиодетали. Полярность в данном случае роли не играет.

На обрыв

Самый простой вид тестирования. Подобная неисправность внешне никак не проявляется, поэтому определить ее можно только мультиметром. Причины нарушения целостности токопроводящей части самые разные – от заводского дефекта (крайне редко) до сгорания слоя или проволоки, намотанной на корпус детали.

Переключатель при такой проверке ставится в режим «прозвонки». Есть звук – все в норме. При его отсутствии резистор подлежит замене.

На номинал

При такой проверке переключатель переводится в диапазон Ω. О выборе необходимого предела уже сказано. Величина изображения отображается на ЖК-индикаторе или стрелкой, установившейся на том или ином цифровом значении (они обозначены на циферблате). Считать его совсем несложно.

Как проверить номинал резистора?

Обычно на радиоэлементах нанесена маркировка, которая говорит монтажнику или ремонтному мастеру о назначении прибора и его технических параметрах. На резисторах это может быть цифровая либо цветовая кодировка. Но иногда на самом элементе и на печатной плате нет совершенно никакой информации, и определить номинал прибора, в этом случае непонятно, как. Проверить резистор мультиметром в этом случае — единственно возможный вариант.

Удобнее для этих целей пользоваться электронным прибором типа DT830B

Важно знать, что невозможно провести достоверные замеры номинала резистора, если он включен в схему.

Тому причиной служит свойство тока течь по пути наименьшего сопротивления

И если в цепи попадется для него обходной путь, минуя измеряемый элемент, то на приборе будет что угодно, только не достоверная информация. Другая причина, почему следует выпаивать элемент, – наличие полевых деталей в схеме, которые могут выйти из строя в процессе измерений.

Как проверить резистор мультиметром в схеме? Выпаять хотя бы один из его выводов. После этого можно проводить процесс измерений:

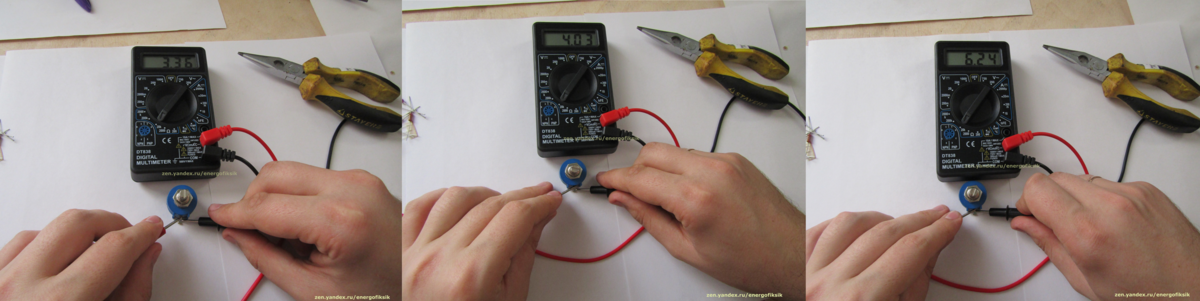

1. К прибору подсоединяют измерительные щупы, черный к выводу COM, красный – к VΩmA.
2. Переставляют круглую ручку изменения режимов в положение Ω на самый большой предел.
3. Подсоединяют выводы к измерительным проводам (желательно не делать это, прижимая контакты пальцами).
4. На экране появится число, которое и будет соответствовать номиналу резистора. Если это показание не вышло по значению за величину соседнего нижнего предела измерений, имеет смысл переключить прибор на него в целях более точного получения показаний.

Как проверить исправность резистора мультиметром

Для начала нужно узнать номинальные данные элемента. Если надпись на нем читается, то необходимо воспользоваться ею. Если нет – нужно обратиться к принципиальной схеме устройства. На ней указывается порядковый номер детали и ее номинальные данные. Например, надпись «R22» на печатной плате означает, что это резистор (R), и порядковый номер его среди резисторов принципиальной схемы – 22-й. Элементы на схеме нумеруют слева направо и сверху вниз, так удобнее искать необходимую деталь. Найдя номер R22 рядом с условным обозначением резистора, мы найдем под ним его номинальные данные.

Иногда параметры деталей указываются не на схеме, а на спецификации к ней. Она выполняется в виде таблицы с перечнем всех элементов устройства. В одной из граф указываются порядковые номера по схеме, в другой – номинальные данные.

Теперь, когда известна величина, на которую можно ориентироваться, можно приступать к проверке резистора мультиметром. Переводим прибор в режим измерения сопротивления, выбрав предел таким образом, чтобы ожидаемая величина была меньше его. Перед измерением неплохо проверить исправность проводов мультиметра: при замыкании их накоротко прибор должен показать ноль.

При измерениях величин, равных десяткам килом и выше, необходимо исключить влияние на результаты сопротивления тела человека. Оно тоже имеет определенное значение, и прибор его покажет. Если держать одновременно обеими руками щупы прибора и проверяемый элемент за выводы, то получатся искаженные результаты. Лучше проводить измерение, положив элемент на стол, или держать один из выводов с подключенным щупом в руке, а другим щупом прикасаться к противоположному контакту на весу.

Получив значение сопротивления, нужно сравнить его с номинальным, учитывая величину допуска. Если данные измерений не попадают в этот диапазон, элемент неисправен. Обычно при выходе из строя резистора мультиметр показывает обрыв (сопротивление равно бесконечности). Для того, чтобы в этом окончательно убедиться и исключить ошибки, переключайте пределы измерения прибора до максимального, повторяя измерения. Если он все-таки выдаст вам значение, отличное от бесконечности, то перепроверьте еще раз, те ли номинальные данные имеет проверяемая деталь и не ошиблись ли вы с коэффициентом (например, не заметили приставку «кило»).

Если сопротивление детали в норме, а сомнения все же остались или вы зашли в тупик в процессе поиска неисправности, попробуйте поставить такой же новый, заведомо исправный резистор на место сомнительного элемента. Иногда обрывы происходят при определенном положении выводов детали, и в процессе измерения она может показаться исправной. Такой дефект редко, но встречается. Если при установке нового резистора от него пойдет легкий дымок, и он начнет обугливаться, немедленно отключите питание устройства. Если вы не ошиблись с номиналом, то дело не в резисторе, ищите неисправную деталь в его цепи или где-то рядом.

Методы измерения сопротивления

В зависимости от измеряемого сопротивления алгоритм действий по проверке может изменяться. Проверять можно как стандартный резистор для применения в радиоаппаратуре, так и прозванивать контакты схемы для поиска обрыва, или тестировать сопротивление изоляции.

Проверка резистора

Начинающие радиолюбители часто сразу пытаются собрать аппаратуру с использованием различных элементов. Для этого заказываются резисторы, конденсаторы, светодиоды и другие изделия. При установке резисторов в схему необходимо точно знать номинал, которым он обладает. Поэтому все элементы должны проходить проверку их номиналов мультиметром. Принципы, о которых надо помнить, чтобы знать, как померить сопротивление мультиметром у резистора:

• Измерение должно проводиться на непроводящей поверхности;
• Запрещено касаться руками концов щупов, а также выводов резистора;
• Перед проверкой нужно правильно настроить измерительный прибор.

Внутри схемы

Бывают ситуации, когда уже в готовой схеме нужно проверить сопротивление отдельно взятого резистора, например, при выявлении неисправностей или неточностей в работе изделия. При этом, если попытаться проверить его номинал непосредственно коснувшись выводов, то значение будет выдано неправильное, так как мультиметр измеряет сопротивление всей цепи, находящейся между выводами щупов параллельно измеряемому резистору.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

На некоторых резисторах указано номинальное сопротивление

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

Проверить резистор на годность мультиметром

Мы так много сказали об экзотических параметрах, что многие не понимают, наверное, как проводится стандартная проверка резистора мультиметром.

Обычно происходит так:

1. Оценивается примерный номинал резистора. Используется чтение маркировки. Гораздо проще измерить сопротивление резистора мультиметром, если заранее можешь выбрать диапазон. Маркировка сейчас преимущественно цветовая, причем в интернете можно найти онлайн калькуляторы, которые любезно переведут череду полос в искомое значение. Трудно перепутать направление, потому что серебряный и золотистый цвета, например, могут быть только с одного края.
2. Затем выставляется нужная шкала из диапазонов, помеченных буквой Ω, читается показание дисплея. Полярность щупов при проверке резистора не важна.
3. Затем определяется точность резистора. Она также задана цветовой маркировкой. И если проверка работоспособности показывает: переменный резистор укладывается в допустимый диапазон, элемент на 100% годен. В противном случае нужно проводить дополнительные исследования наподобие тех, что были указаны выше.

Случается, требуется проверить резистор мультиметром, не выпаивая. В этом случае все зависит от схемы. Во-первых, оценивается наличие короткого замыкания, потом проводится тест на обрыв. При параллельном соединении активные части резисторов и индуктивностей складываются. Емкости являются разрывами в любом случае, потому что для измерения мультиметр использует постоянный ток.

Зная эти особенности, умело применяя законы Ома и Кирхгофа, можно в большинстве случаев проверить резистор мультиметром на плате, не выпаивая.

Проверка мультиметром

Для того чтобы проверить электрорезистор, следует действовать следующим образом:

1. Взять требующий проверки радиоэлемент;
2. Включить мультиметр и настроить его на измерение сопротивления;
3. Задать шкалу измерения и ее границы;
4. Любым способом подключить один щуп мультиметра к одной из сторон резистора, а второй — к оставшейся стороне;
5. Зафиксировать измерения на экране или аналоговой шкале и закончить тестирование.

Если значение равно нулю или сильно отличается от номинального, то элемент неисправен и подлежит утилизации, так как изменение значения может вывести из строя всю схему. Если значение в норме, то электрорезистор можно использоваться для создания электронных схем. При проверке значений, не выпаивая электрорезистор, следует учитывать влияние шунтирующих цепей.

Таким образом, был разобран вопрос: как проверить резистор мультиметром или тестером. На самом деле сложного ничего нет, так как данный радиоэлемент является одним из самых простых и распространенных среди всех и имеет всего два выхода-контакта без учета полярности. Именно поэтому проверить его сможет каждый, у кого есть мультиметр, тестер или омметр.

Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.

Принцип работы устройства

По закону Ома сопротивление вычисляется как напряжение на участке цепи, делённое на величину тока в этой цепи. Этот принцип действия используется в простейших магнитоэлектрических омметрах, которые способны измерять величины от сотен Ом до нескольких мегаом. Используются несколько способов измерения сопротивления:

• Магнитоэлектрический. Применяется прямое измерение тока при известном напряжении.
• Логометрический. Основан на сравнении сил двух токов, один из которых протекает через измеряемый резистор. Если силы различны, логометр показывает их отличие, которое пропорционально значению сопротивления.
• Аналоговый электронный. Преобразует значение сопротивления в пропорциональное напряжение с помощью операционного усилителя.
• Цифровой электронный. Измеряемый резистор устанавливается в одно из плеч моста и происходит автоматический подбор величины цифровым методом.
• Четырехпроводное подключение для измерения малых сопротивлений. Используется для исключения влияния резистивности проводов на эксперимент.

Как проверить резистор мультиметром на исправность?

Как правило, прибором проверяют не все подряд элементы, а те, которые вызывают подозрение. Они могут быть потемневшими, со следами отслоения краски и другими видимыми нарушениями. Чтобы достоверно определить, исправна радиодеталь или нет, нужно:

• Замерить номинал резистора и сравнить с заявленным значением на корпусе. Отклонение показаний не должно превышать допустимых процентов, которые также указываются на элементе.
• Подключив щупы, необходимо слегка пошевелить выводы радиоэлемента. Если показания вдруг начнут то пропадать, то появляться, это верный признак скрытого дефекта.

Tags: lk, автомат, бра, вид, выбор, дом, е, знак, измерение, как, конденсатор, кт, магнит, маркировка, монтаж, мультиметр, напряжение, номинал, нум, переменный, подключение, постоянный, правило, принцип, проверка, провод, пуск, р, работа, радиодеталь, расчет, резистор, ремонт, ряд, свет, светодиод, сопротивление, тен, тип, ток, ук, щит, электронный

Как проверить резисторы. Обучающее видео

Как проверить резисторы. Обучающее видео

Здравствуйте!

В новой серии видеороликов мы разберем все виды электронных компонентов, расскажем, что они из себя представляют, зачем нужны и как с ними работать. Изучение будет происходит от самых простых пассивных элементов — резисторов, конденсаторов и индуктивностей, до относительно сложных активных деталей: транзисторов, тиристоров и других заумных названий.

Начнем с самой популярной в мире радиоэлектроники штуки – резистора. Узнаем, какая бывает цветовая маркировка резисторов, какие существуют виды и как проверить резистор.

Резистор — наиболее универсальный и часто используемый компонент. Его можно найти в любой схеме, независимо от ее сложности. Принцип работы у него простой, а вот применений множество.

Резистор имеет определенное сопротивление — это его основная характеристика. Что первое приходит в голову при понимании «сопротивления»? Правильно, что-то чему-то сопротивляется. Резистор дает сопротивление силе тока — он его ограничивает, контролирует, не дает стать слишком большим и неуправляемым. Это и есть самое частое применение — резистор ограничивает ток в цепи. Чем больше сопротивление резистора, тем сильнее он сопротивляется проходящему через него току, и тем меньше этот ток становится.

Все резисторы делятся на постоянные и переменные. Сначала пройдемся по постоянным.

Одной из главных характеристик резистора есть его максимальная рассеиваемая мощность. Этот параметр показывает, какую мощность резистор может «поглотить», рассеять на себе. Стандартные выводные резисторы существуют такой мощности: 0. 125, 0.25, 0.5, 1, 2, и 3 Вт. Более мощные резисторы (5, 10 и больше ватт) обычно идут в керамическом (цементном) корпусе. Есть еще SMD-резисторы, которые имеют свою рассеиваемую мощность в зависимости от типоразмера. Самые большие, 2512, рассеивают до 1 Вт.

Определить сопротивление резистора можно несколькими способами. Самый очевидный — измерить его мультиметром. Если прикоснуться щупами к двум сторонам резистора — мультиметр покажет точное значение его сопротивления. Но есть несколько уловок.

Например, на резисторах советского производства значение указано цифрами и буквами. Иногда оно написано целиком, как здесь — 10 Ом. Если стоит просто цифра — это тоже значение в омах. 300 — 300 Ом. Если после цифры стоит буква, это указание величины (размерности). Например, 2R, или 2R0 — это два ома, 2K — два килоома, 2М — два мегаома. Если сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой. 2R2 — 2.2 Ома, 10К5 — 10.5 килоом.

На современных резисторах нанесена цветовая маркировка, где каждый цвет отвечает за определенную цифру в номинале. Узнать сопротивление таких резисторов можно при помощи таблиц, которые можно найти в интернете, или с помощью специального приложения на телефон, что очень облегчает задачу. Попробуем на примере одного резистора. Выставляем нужные цвета в приложении, и нам показывается точное значение сопротивления. Цветовая маркировка резисторов позволяет узнать номинал резистора прямо на плате без его выпаивания, с любого ракурса осмотра.

На мощных цементных резисторах обычно пишут мощность резистора и само значение сопротивления в явном виде.

Маркировка SMD-резисторов тоже довольно простая: все цифры, кроме последней — это значение сопротивления, а последняя цифра означает, сколько раз это число нужно умножить на 10. Например, 220 — 22 Ома.

Переменные резисторы, или потенциометры, позволяют изменять свое сопротивление при помощи поворота ручки. Они делятся на однооборотные, многооборотные и подстроечные, а также моно и стерео. Большинство переменных резисторов рассчитано на маленькую мощность, в пределах 0. 1-0.2 Ватта. Многооборотистые резисторы следующего типа, как правило, могут рассеять 1-2 Ватта.

Также переменные резисторы различаются графиком изменения сопротивления:

• A — логарифм, в них сопротивление изменяется по логарифмическому графику;
• B — линейная, где сопротивление изменяется плавно, по прямой;
• С — обратный логарифм, действует как обычный логарифм, только в обратную сторону.

Для того, чтобы проверить резистор можно просто измерить его сопротивление. Если мультиметр показывает результат, существенно отличающийся от номинала элемента, или не показывает вообще ничего (бесконечное сопротивление), значит резистор неисправен. И наоборот.

Небольшое задание. Давайте применим полученные знания на практике и попробуем решить простую задачку.

У нас есть светодиод. Максимальный ток, который стандартный светодиод выдерживает, равен 20 миллиамперам. Обычно этот ток достигается при напряжении около 3 вольт. Но у нас нет блока питания на 3 вольта! Что же делать?

Хотя светодиод – это полупроводник со сложным перечнем характеристик, но в данном примере мы задачу упростим и посчитаем его за простую пассивную нагрузку (резистор). Если при 3 вольтах через светодиод проходит 20 мА, по закону Ома его сопротивление (R = U / I, или 3 / 0.02) – 150 Ом. Что будет, если мы захотим включить его в розетку? Снова-таки, по закону Ома получается, что при 220 вольтах через сопротивление 150 Ом пройдет ток (I = U / R, или 220 / 150) целых 1.46 Ампер! А наш светодиод выдерживает всего 20 миллампер — в 70 раз меньше. От такой большой силы тока он сразу же испортится.

А теперь посчитаем, при каком сопротивлении и напряжении 220 Вольт в цепи будет ток 20 мА. Используем закон Ома, (R = U / I, или 220 / 0.02). Вышло значение 11 кОм. Готово! Если мы подключим светодиод через резистор 11 кОм, наш ток ограничится до 20 мА, которые нужны светодиоду.

Рассчитать, какую мощность будет рассеивать резистор в этом случае, достаточно легко по тому же закону Ома. Через резистор номиналом 11 кОм течет сила тока, равная 0.02 Ампера. Мощность, которая на нем рассеивается, равна (P = I²R, или (0.02)² х 11000) = 4. 4 Вт. Значит, ближайший нужный нам резистор — мощностью 5 Вт.

Вот и все! Мы разобрались с основными видами резисторов, а заодно поняли, как можно узнать о его работоспособности.

В следующей части будем следовать дальше по перечню электронных компонентов, и на очереди у нас проверка конденсаторов.
А если вам необходимы резисторы, или вы нашли в видео то, что давно искали — просмотрите наш полный каталог резисторов.

Все актуальные ценовые предложения, акции и специальные цены вы можете первыми узнавать на канале Electronoff в Telegram

2021-08-3016:02

Почему перегорает резистор. Технология проверки резистора в домашних условиях

Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века. Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.

Несмотря на кажущуюся невозможность определения сопротивления сгоревшего резистора, его номинал все же можно узнать. При этом существуют три метода определения сопротивления.

Первый метод. Сначала уберите внешнее покрытие, которое, скорее всего, уже находится в обугленном виде. Очистите обгоревшую секцию резистора, где какая-либо проводимость уже исчезает. Измерьте сопротивление от одного конца резистора до поврежденного участка. Затем измерьте сопротивление от поврежденного участка до другого конца резистора. Сложите эти два измеренных сопротивления. Это будет приблизительное значение сожженного резистора. Для немного более точного значения итогового сопротивления можно добавить к этой сумме небольшое значение сопротивления сожженного участка. Предположим, что значение сожженного резистора было 1 КОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 КОм.

Второй метод. Этот метод также может быть использован для определения значения резистора, а также он может применяться на подключенных резисторах в цепи в случае, если вы не знаете о цветовом кодировании резисторов, то есть что означают полоски на резисторе. Следует отметить, что резистор должен подавать хоть какие-то признаки жизни, то есть он не должен быть полностью выгоревшим. Итак, сначала подключите резистор к мультиметру и измерьте падение напряжения на интересующем резисторе. Теперь измерьте ток, текущий через резистор. Умножьте оба значения, и вы получите мощность резистора, поделите напряжение на ток, получите сопротивление (закон Ома).

Третий метод. Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы, и у вас есть набор резисторов с той же мощностью, что и сгоревший резистор. Начните с высокого значения сопротивления и временно подключите такой резистор вместо сгоревшего резистора. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое напряжение, то вы нашли искомое сопротивление. Если же нет, то продолжайте уменьшать значение резистора, пока не удовлетворитесь работой схемы.

.
&nbsp&nbsp&nbspЕсли Вы хотите, чтобы интересные и полезные материалы выходили чаще, и было меньше рекламы,
&nbsp&nbsp&nbspВы можее поддержать наш проект, пожертвовав любую сумму на его развитие.

Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах. Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

1. Обрыв.
2. Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

1. Измерить омметром, прозвонкой или другим прибором участок цепи.
2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
5. Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Определяем номинал резистора

У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.

Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.

Можно сделать вот такую шпаргалку для проверки:

Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.

Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.

Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:

12 * 10 3 = 12000 Ом = 12 кОм

Встречаются и другие маркировки из 1, 2, 3 и 4 символов.

Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:

1. Искать на схеме электрической принципиальной.
2. В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
3. Замерить сопротивление уцелевшего участка.

О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.

Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».

Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.

В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.

Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:

Тогда полное сопротивление равно:

R измеренное *5=R номинальное

Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:

Как проверить переменный резистор и потенциометр

Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.

Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.

Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками. А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.

Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.

Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.

Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.

На видео ниже наглядно показывается, как проверить потенциометр мультиметром:

Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.

Полезное

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

• полупроводниковые детали и конденсаторы исправны;
• на печатных платах нет сгоревших дорожек;
• отсутствуют обрывы в соединительных проводах;
• соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

• 0,125 Вт — двойная косая черта;
• 0,5 Вт — прямая продольная черта;
• римская цифра — величина мощности, Вт.

Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Должны ли вы тестировать резисторы на плате или вне ее?

Главная   >   Гостевой пост   >   Должны ли вы тестировать резисторы на плате или вне ее?

Я часто получал технические вопросы от своих обучающихся, и один из самых распространенных вопросов был о том, следует ли тестировать или проверять резисторы на плате или вне ее. Мой ответ им был это зависит. К вашему сведению, резисторы на любой печатной плате часто подключаются параллельно каким-то другим частям. Его можно подключить параллельно другому резистору, конденсатору, диоду и т. д. Резисторы также можно подключить последовательно с другим компонентом. Давайте посмотрим, каковы последствия тестирования резисторов на плате и вне платы.

Проверка встроенного резистора

Проверка встроенного резистора означает, что вы проверяете резистор с помощью цифрового мультиметра (DMM), когда резистор все еще припаян к печатной плате.

Pro:

• Это экономит время, так как вам не нужно отсоединять один из выводов резистора, чтобы проверить значение резистора. Если значение резистора равно 10 кОм, а встроенное тестирование показывает 10 кОм, вы знаете, что тестируемый резистор исправен.

Минусы:

• Если резисторы подключены параллельно, измеряемое значение будет меньше, чем сопротивление самого резистора.
• Если резистор подключен параллельно с разомкнутым резистором того же типа и номинала, сопротивление, измеренное на оставшемся исправном резисторе, все равно будет считываться на омметре. Это может ввести в заблуждение. Давайте посмотрим на диаграмму ниже:

Как вы знаете, когда два резистора одинакового номинала соединены параллельно, общее сопротивление будет составлять половину номинала резистора. Например, если сопротивление резистора 10 Ом подключено параллельно другому резистору сопротивлением 10 Ом, значение в омах, которое вы получите при измерении любого из резисторов сопротивлением 10 Ом, будет равно 5 Ом.

Теперь, предполагая, что вы тестируете резисторы A и B на приведенной выше диаграмме, и вы не проверяли , подключены ли оба резистора параллельно или нет, если вы поместите свои тестовые щупы на резистор A, вы получите 10 Ом, что Это хорошо. Затем вы переместили свои тестовые щупы к тесту резистора B, угадайте, какое значение вы получите? Вы получите значение 10 Ом! Почему? Потому что вы фактически измеряете резистор A, если резистор B разомкнут. Вы можете подумать, что оба резистора хорошие, хотя на самом деле один из них плохой (резистор B). Если вы приступите к тестированию других компонентов, надеясь найти неисправность в оборудовании, я могу сказать, что вы не сможете обнаружить неисправность, потому что ваш разум уже сказал вам, что оба резистора, которые вы тестировали, исправны. Вас ввели в заблуждение!

Теперь, я полагаю, вы можете ясно видеть недостатки тестирования одинаковых номиналов резисторов на плате. Если вы не подтвердили, что оба резистора не подключены параллельно, можно проверить резисторы на плате.

Типичный пример резисторов одинакового номинала (4,7 кОм), соединенных параллельно

• показать очень низкий Ом!

Например, если в конденсаторе C19 произошло прямое короткое замыкание, и при проверке резистора R1017 цифровой мультиметр покажет очень низкое сопротивление или даже нулевое сопротивление.

Типичный пример электролитического конденсатора, подключенного параллельно резистору.

• Часто цепь может иметь несколько или много параллельных путей, поэтому проверка резистора в такой ситуации не даст вам точных показаний сопротивления.

Тестирование внешнего резистора:

Проверка резистора вне платы означает, что вы проверяете резистор с помощью цифрового мультиметра (DMM), когда один из выводов резистора выпаивается из платы.

Pro:

• Это даст вам очень точный результат теста сопротивления, потому что вы проверяете только резистор, а не сумму всех других компонентов параллельного пути. Это означает, что если резистор имеет даже небольшое значение допуска, вы сможете это заметить.

Минусы:

• Если на печатной плате много резисторов, на устранение неполадок уйдет много времени. Вам необходимо отпаять все выводы резисторов, чтобы получить точное значение показаний.

Примечание. Если опытный ремонтник сможет найти небольшой неисправный участок печатной платы, он сможет проверить все резисторы. Поскольку они ремонтники со стажем, нет сомнений в том, как они выдергивают один из выводов резистора; проверить его и припаять обратно не будет для них проблемой, потому что у них есть скорость, чтобы выполнить эту работу.

Какой метод проверки резистора лучше?

Если вы хотите протестировать встроенные резисторы, всегда проверяйте, чтобы рядом с тестируемым резистором не было резисторов аналогичного типа и с таким же номиналом. Это делается для того, чтобы избежать вводящего в заблуждение теста, о котором я упоминал выше. Если вы получаете слишком высокое или слишком низкое показание в Ом или показание, из-за которого вы не уверены, является ли это хорошим или плохим значением, лучше всего проверить резистор вне платы.

Нормальный сквозной резистор редко вызывает короткое замыкание или уменьшение значения, обычно значение проблемного резистора либо увеличивается в Омах, либо вообще не имеет значения (разомкнутая цепь). Что касается проблемного SMD-резистора, значение Ом может увеличиваться, уменьшаться, замыкаться накоротко и вообще не иметь значения (разомкнутая цепь), так что обратите на это внимание.

Заключение – Индивидуальный выбор всегда зависит от того, следует ли тестировать резистор на плате или вне ее. Некоторые опытные ремонтники предпочитают проверять резисторы при подаче питания. Таким образом, они могут быстро определить неисправный резистор, но нужно действительно понимать, как работает схема, и если есть схематическая диаграмма, это будет плюсом. Или вы можете использовать все вышеперечисленные методы проверки комбинаций для проверки резисторов. Какой у вас метод проверки резисторов? Пожалуйста, оставьте комментарий ниже, что , связанный с этой темой. Спасибо!

Эта статья предоставлена ​​вам Джестин Йонг. Он из Куала-Лумпура, Малайзия, любит ремонт электроники и ведет блог о ремонте электроники. Он является автором знаменитых электронных книг «Базовый ремонт электроники » и « Ремонт импульсных источников питания» . Он также является инструктором и проводит курсы по ремонту электроники в Учебном центре электроники Noahtech .

Пожалуйста, окажите поддержку, нажав на социальные кнопки ниже. Ваши отзывы о публикации приветствуются. Пожалуйста, оставьте это в комментариях.

P.S. Если вам понравилась эта статья, нажмите здесь  , чтобы подписаться на мой блог (бесплатная подписка). Таким образом, вы никогда не пропустите пост. Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам. Спасибо!

Вас также может заинтересовать его предыдущая статья о ремонте Импеданс мультиметров

Нравится (70) Не нравится (0)

Как проверить печатную плату

Ключевые выводы

• Список основных инструментов для тестирования печатных плат.

• Изучите различные способы проверки печатной платы.

• Изучите идеи по оптимизации печатных плат, чтобы облегчить будущие испытания.

Мультиметр — обязательный инструмент для тестирования печатных плат.

Я всегда рад испытать новую машину. Я начинаю крутить двигатель и быстро ускоряться, просто чтобы проверить, соответствует ли это моему вкусу. Очевидно, что продавец не впечатлен и больше озабочен тем, разобью ли я новую машину или нет. Я не хвастаюсь, но я абсолютно уверен в своих навыках вождения, как на новой машине, так и на другой.

Такая же уверенность проявляется, когда мне нужно протестировать печатную плату. Хотя здесь нет рулевого колеса, у меня есть другие инструменты, помогающие выявлять неисправности в цепи. Это может быть проблемой, но если у вас есть систематическая процедура тестирования, вы обязательно обнаружите неисправность.

Инструменты, необходимые для проверки цепи

Перед проверкой цепи необходимо хорошо подготовиться. Вот контрольный список основных инструментов, которые вы должны иметь:

Это инструменты, которые решают распространенные проблемы, такие как короткие замыкания, обрывы дорожек или неисправные компоненты.

Как проверить неисправную печатную плату

Начните с визуального осмотра

Во время визуального осмотра ищите сгоревшие компоненты.

Когда печатная плата внезапно перестает работать, иногда появляются очевидные признаки того, что что-то пошло не так. Вам нужно полагаться на свое зрение, чтобы обнаружить неисправные компоненты или сломанные дорожки. Часто печатные платы, установленные в полевых условиях, повреждаются скачками напряжения, и на печатной плате появляются контрольные знаки.

Найдите обгоревшее место, особенно на модуле питания или портах ввода-вывода и подключения. Обратите внимание на треснувшие микросхемы, оборванные дорожки и вздутые конденсаторы. Иногда можно было отследить поврежденные компоненты по их едкому запаху.

Проверьте силовой модуль

Если с компонентами все в порядке, необходимо включить питание печатной платы. Измерьте напряжение силовых шин мультиметром. И вход, и выход регулятора напряжения должны показывать ожидаемые значения.

Проверьте предохранитель, если входное напряжение, измеренное регулятором напряжения, равно 0 В. Если предохранитель заменен и сразу же сгорает после включения питания, это означает, что другие компоненты закорочены и потребляют огромное количество тока.

Напряжение 0 В или ниже Vcc на выходе часто означает короткое замыкание регулятора или компонента на шине напряжения. В этом случае поврежденный компонент быстро нагреется. Поднесите руку к компонентам, чтобы почувствовать, не излучает ли один из них чрезмерное тепло. Будьте осторожны, не прикасайтесь непосредственно к компоненту, когда он включен, так как он может быть очень горячим.

Удалите перегретые компоненты и убедитесь, что напряжение вернулось к ожидаемому значению. Если наблюдаемое напряжение по-прежнему отличается от ожидаемого, это может означать, что в линии напряжения повреждено больше компонентов. Обратитесь к схеме и удалите следующий компонент, который находится рядом с краем печатной платы.

Если признаков перегрева компонентов нет, то ищите сломанные следы. Обрыв трассы может привести к обнаружению напряжения в одних точках трассы, но не к другим. Используйте свой мультиметр, чтобы сузить область разрыва.

Проверьте порты ввода-вывода

Ввод-вывод также является частой точкой отказа. Повреждение портов ввода-вывода редко приводит к отключению всей схемы, но обычно приводит к аномалиям в системе. Например, контроллер сигнализации, который всегда определяет открытую дверь, даже если она закрыта, или двигатель, который постоянно работает.

Если входы/выходы защищены предохранителями, стабилитронами или варисторами, убедитесь, что они работают нормально. Если это так, логическая ИС или микроконтроллер, вероятно, повреждены. Единственный способ выяснить это — заменить детали на исправные.

Проверьте коммуникационные порты

Печатные платы с коммуникационными портами, такими как Ethernet и RS485, имеют повышенный риск отказа. При обнаружении сбоя связи проверьте коммуникационные ИС на наличие ожогов или трещин, а также защитные компоненты, такие как стабилитроны.

Оптимизация печатных плат для устранения неполадок

Используйте визуальные индикаторы для облегчения тестирования.

Тестирование печатной платы — утомительный процесс, особенно при таких проблемах, как короткое замыкание. Однако есть способы оптимизировать печатную плату для устранения неполадок в будущем. Для начала вы можете создать тестовые площадки для напряжения и критических сигналов, таких как связь. Это избавляет вас от попыток ошибочно закоротить соседнюю дорожку щупом мультиметра.

Также полезно добавить светодиоды в качестве визуальных индикаторов питания, ввода-вывода и связи. Они помогут вам приблизить проблемные области с минимальным зондированием.

Внесение этих изменений легко с помощью подходящего программного обеспечения для проектирования и анализа печатных плат. Правила управления ограничениями OrCAD гарантируют, что контрольные точки будут размещены в стратегических областях и не будут по ошибке скрыты компонентами. Все это может облегчить вашу жизнь дизайнера и тестировщика.

Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, обратитесь к нам и нашей команде экспертов. Вы также можете посетить наш канал YouTube и посмотреть видеоролики о производстве печатных плат, а также ознакомиться с новинками нашего набора инструментов для проектирования и анализа.



Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.

Подпишитесь на LinkedIn Посетить сайт Больше контента от Cadence PCB Solutions

УЧИТЬ БОЛЬШЕ

сопротивление | Мультиметры | Система обучения Adafruit

Сопротивление

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Что такое сопротивление?

Сопротивление — это то, на что это похоже, это характеристика, которая заставляет компонент бороться с током. Чем больше значение сопротивления (в Ом Ом ) тем больше бьется. Большинство резисторов, которые вы увидите, находятся в диапазоне от 1 Ом до 1 мегаом (1,0 МОм). Они часто имеют допуск 5%, но вы можете купить резисторы с точностью 1% или даже 0,1%.

Как правило, измерение сопротивления лучше всего подходит для измерения резисторов, но вы можете измерять сопротивление других устройств, таких как датчики и громкоговорители.

Код резистора

Резисторы имеют цветовую маркировку, поначалу это кажется плохим способом печатать значения, но со временем это становится быстрее, потому что вам не нужно читать какие-либо числа, а полосы видны независимо от того, как он вращается. Вы можете использовать этот калькулятор, чтобы поиграть с цветовыми кодами резисторов.

Таблица цветовых кодов резисторов предоставлена ​​журналом Make Magazine

Изображение резистора предоставлено Digikey

На этом изображении показан резистор 1,0 кОм 5% (коричневый черный красный золотой).

Для чего нужны испытания на сопротивление?

Проверка сопротивления очень полезна

• Если у вас нет тестера непрерывности, его можно использовать как один
• Проверьте резисторы, номиналы которых неясны, если вы плохо разбираетесь в цветовых кодах или если маркировка сошла
• Измерение входного и выходного сопротивления цепей
• Проверка и определение характеристик датчиков и потенциометров (см. ниже)

Запомнить!

Вы можете проверить сопротивление, только если тестируемое устройство   обесточено . Проверка сопротивления проводится путем подачи небольшого напряжения в цепь и наблюдения за протекающим током, это совершенно безопасно для любого компонента, но если на него подается питание, в цепи уже есть напряжение, и вы получите неверные показания

Вы можете проверить резистор только до того, как он будет впаян/вставлен в цепь . Если вы измерите его в цепи, вы также будете измерять все, что к нему подключено. В некоторых случаях это нормально, но я бы сказал, что в подавляющем большинстве случаев это не так. Если вы попробуете, вы получите неверные показания, а это хуже, чем отсутствие показаний вообще.

Вы можете удостовериться, что ваш измеритель работает хорошо, имея для проверки « эталонный резистор» . Резистор 1% 1кОм или 10кОм идеален! Низкий заряд батареек может сделать ваш мультиметр неустойчивым.

Сопротивление ненаправленное , вы можете переключать датчики, и показания будут такими же.

Если у вас есть дальномер (как и большинство недорогих), вам нужно будет отслеживать, в каком диапазоне вы находитесь. В противном случае вы получите странные показания, например, OL или аналогичные, или вы Думайте, что вы в кОм, когда на самом деле вы в МОм. Это большая проблема для новичков, поэтому будьте осторожны!

Войдите в режим.

Ищите символ ома (Ω), если это дальномер, там будет куча разделенных режимов. Если его автоматический диапазон будет только один.

Этот измеритель имеет символ Ω, а затем 7 подрежимов в диапазоне от 200 Ом до 2000 МОм (вау!)

Этот измеритель имеет символ Ω, а затем 5 подрежимов в диапазоне от 200 Ом до 2 МОм

Этот измеритель имеет многорежимный режим (вам нужно нажать отдельную кнопку MODE, чтобы переключаться между измерением конденсатора, проверкой диода, проверкой резистора и прозвонкой цепи!) Однако он не имеет пронумерованных подрежимов, так как он автоматически выбирает диапазон.

Ранжирование по сравнению с автоматическим ранжированием

Пока это работает, не имеет значения, какой у вас тип. Но счетчики с автоматическим выбором диапазона немного медленнее.
Сравните эти два видео, как я измеряю резистор 1 кОм с помощью измерителя с автоматическим выбором диапазона:

, что занимает около 4 секунд, чтобы установить окончательное значение, и резистор 10 кОм с помощью измерителя диапазона:

, который получает первое значение значащая цифра мгновенно, вторая цифра через 1 секунду и последняя цифра через 2.

Дорогие измерители с автоматическим выбором диапазона, такие как Fluke 73, будут очень быстрыми, поэтому это не имеет большого значения, но если у вас есть измеритель за 200 долларов, вы, вероятно, не чтение этого учебника.

Диапазоны почти всегда будут примерно такими: 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм и т. д. Почему двойки вместо 100, 1 кОм, 10 кОм и т. д.? Ну, вот мое предположение.
Поскольку подавляющее большинство резисторов имеют сопротивление 5 %, номиналы резисторов различаются на 5 % (или около того). Например, «стандартные» значения 5% между 1K и 10K:

1.0K, 1.1K, 1.2K, 1.3K, 1.5K, 1.6K, 1.8K, 2.0K, 2.2K, 2.4K, 2.7K. , 3.0K, 3.3K, 3.6K, 3.9K, 4.3K, 4.7K, 5.1K, 5.6K, 6.2K, 6.8K, 7.5K, 8.2K, 9.1K

Значений между 1KΩ и 2KΩ гораздо больше чем между 2 кОм и 3 кОм и т. д. Выбирая 2 кОм в качестве максимального диапазона, вы получаете наилучшую точность для наиболее вероятных значений.

Пример 1: Проверка резистора

С автоматическим измерителем диапазонов это легко, просто поместите два щупа на резистор и прочитайте число. Например, этот резистор 1 кОм 5% на самом деле 0,988 кОм.

А эти 10 кОм на самом деле 9,80 кОм. Обратите внимание, что числа выглядят одинаково, но десятичная точка сместилась.

Этот измеритель диапазона требует, чтобы вы набрали диапазон. Мы предположим, что этот резистор менее 2 кОм, а затем измерим его. Получаем 0,992, значит 0,9.92 кОм (или резистор 1 кОм).

Теперь проверяем другой резистор, мы снова предположим, что он менее 2 кОм. Однако на этот раз мы получаем странный ответ: 1. , что означает вне диапазона. Некоторые измерители будут отображать OL  , который, как вы, возможно, помните из раздела непрерывности, означает «разомкнутый контур», здесь это означает «измерение выше диапазона».

Пробуем еще раз, изменив диапазон на 20КОм

Ага! Это резистор 9,82 кОм (10 кОм)

Это немного неуклюже, чем автоматический выбор диапазона, но если вы уверены, что знаете, какое сопротивление вы ожидаете, это очень быстро.

Пример 2: Проверка потенциометра

Вы можете проверить максимальное значение потенциометра, измерив два «конца», как показано здесь, с вращающимся потенциометром 10 кОм. Чтобы найти «диапазон», посмотрите на циферблат.

Вы также можете использовать мультиметр, чтобы определить, является ли потенциометр линейным или логарифмическим (аудио) потенциометром. Когда горшок расположен по центру, если сопротивление между стеклоочистителем и одним концом составляет половину общего значения, оно линейно. (Я использовал зажимы вместо пробников, чтобы было легче делать эти фотографии).

Это линейный потенциометр 10 кОм.

Минимальное сопротивление потенциометра, 0 Ом (короткое замыкание), как и ожидалось.

Потенциометр по центру, около 5 кОм

Максимальное значение 9,5 кОм (должно быть около 10 кОм)

В этом видео показано сопротивление линейного потенциометра 10 кОм при его регулировке. В конце оно установлено примерно на середине, что составляет 4,7 кОм, что довольно близко к «идеальному» значению в 5 кОм.

Вот фотографии аудиопотенциометра 50 кОм:

Минимум 0 Ом, как и ожидалось

Средний 8 кОм

Максимум 54,2 кОм, близко к идеальным 50 кОм

Если при центрировании сопротивление больше похоже на 85% или 15% от общего сопротивления, то это логарифмический потенциометр.
