Гнездо микро usb распиновка. Распиновка разъема микро-USB: подробное руководство по подключению

Как правильно выполнить распиновку микро-USB разъема. Какие контакты отвечают за передачу данных и питание. Чем отличается распиновка USB 2.0 и 3.0. Как подключить микро-USB для зарядки устройств.

Содержание

Что такое микро-USB разъем и для чего он используется

Микро-USB — это миниатюрная версия стандартного USB-разъема, которая получила широкое распространение в портативной электронике. Этот компактный 5-контактный разъем используется для следующих целей:

  • Зарядка мобильных устройств (смартфонов, планшетов, электронных книг и т.д.)
  • Передача данных между устройством и компьютером
  • Подключение периферийных устройств (наушников, колонок, внешних аккумуляторов)
  • Соединение различных гаджетов между собой

Благодаря своим малым размерам микро-USB стал стандартом де-факто для большинства портативных устройств, вытеснив более крупные разъемы. Однако в последнее время его постепенно заменяет еще более универсальный USB Type-C.

Распиновка микро-USB разъема

Стандартный микро-USB разъем имеет 5 контактов, каждый из которых выполняет определенную функцию:

  • Контакт 1 — VCC (+5В) — питание
  • Контакт 2 — D- — передача данных (отрицательный)
  • Контакт 3 — D+ — передача данных (положительный)
  • Контакт 4 — ID — идентификация OTG-кабеля
  • Контакт 5 — GND — земля

Такая распиновка является стандартной для микро-USB 2.0. Разъемы версии 3.0 имеют дополнительные контакты для увеличения скорости передачи данных.

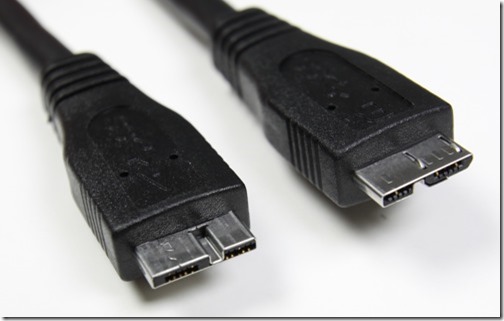

Чем отличается распиновка микро-USB 2.0 и 3.0

Основные различия в распиновке микро-USB 2.0 и 3.0:

  • USB 2.0 имеет 5 контактов, а USB 3.0 — 10 контактов
  • В USB 3.0 добавлены дополнительные линии для высокоскоростной передачи данных
  • USB 3.0 обеспечивает более высокую пропускную способность — до 5 Гбит/с против 480 Мбит/с у USB 2.0
  • Разъемы USB 3.0 обратно совместимы с USB 2.0, но не наоборот

При этом назначение основных 5 контактов в USB 3.0 осталось таким же, как в версии 2.0. Это обеспечивает совместимость с более старыми устройствами.

Как правильно подключить микро-USB для зарядки

Для корректной зарядки устройства через микро-USB необходимо соблюдать следующие правила подключения:

  1. Убедитесь, что используете оригинальный или качественный кабель подходящего сечения
  2. Проверьте, что контакты разъема не загрязнены и не повреждены
  3. Подключайте кабель, соблюдая правильную ориентацию разъема
  4. Не прилагайте чрезмерных усилий при подключении
  5. Используйте зарядное устройство, соответствующее характеристикам вашего гаджета

При правильном подключении должны замкнуться контакты VCC и GND для подачи питания, а также D+ и D- для определения типа зарядного устройства.

Распиновка микро-USB для передачи данных

Для передачи данных через микро-USB используются следующие контакты:

  • D+ (контакт 3) — положительная линия данных
  • D- (контакт 2) — отрицательная линия данных

Эти дифференциальные линии обеспечивают двунаправленную передачу информации между устройством и компьютером. Остальные контакты также задействованы:

  • VCC — обеспечивает питание устройства
  • GND — общий провод (земля)
  • ID — определяет тип подключения (хост/периферия)

Для корректной передачи данных важно использовать качественный экранированный кабель и соблюдать максимально допустимую длину.

Особенности распиновки микро-USB для разных устройств

Хотя стандарт микро-USB предполагает универсальную распиновку, некоторые производители вносят свои изменения:

  • Смартфоны — стандартная 5-контактная схема
  • Планшеты — могут иметь дополнительные контакты для быстрой зарядки
  • Портативные колонки — часто используют только контакты питания
  • Фотоаппараты — могут задействовать ID-контакт для определения подключения
  • Игровые контроллеры — иногда имеют нестандартную распиновку

Перед самостоятельным ремонтом или модификацией устройства следует свериться с документацией производителя, чтобы уточнить особенности распиновки конкретной модели.

Распространенные проблемы с микро-USB разъемами

Микро-USB разъемы довольно хрупкие и часто выходят из строя. Типичные проблемы включают:

  • Расшатывание и поломка разъема из-за частого использования
  • Окисление и загрязнение контактов
  • Отламывание пластикового язычка внутри разъема
  • Повреждение дорожек на плате устройства
  • Короткое замыкание из-за попадания влаги

Для продления срока службы рекомендуется аккуратно обращаться с разъемом, регулярно очищать его от пыли и использовать качественные кабели. При серьезных повреждениях может потребоваться замена разъема в сервисном центре.

Альтернативы микро-USB разъему

Несмотря на широкое распространение, у микро-USB есть ряд недостатков. Поэтому разрабатываются альтернативные разъемы:

  • USB Type-C — универсальный разъем с симметричной конструкцией
  • Lightning — проприетарный разъем Apple для мобильных устройств
  • miniUSB — более крупная версия микро-USB, до сих пор используется в некоторых устройствах
  • Беспроводные технологии — индукционная зарядка по стандарту Qi

USB Type-C постепенно вытесняет микро-USB благодаря более удобной конструкции и расширенным возможностям. Однако микро-USB еще долго будет оставаться распространенным стандартом для многих устройств.


Распиновка кабеля юсб по цветам

Главная » Статьи » Распиновка кабеля юсб по цветам


Распиновка USB по цветам

electric-220.ru

Распиновка USB и micro-USB

Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые

Содержание:

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.

0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

  1. Проводник красного цвета, к которому осуществляется подача питающего напряжения постоянного тока со значением +5V.
  2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
  3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
  4. Проводник черного цвета. На него производится подача нуля питающего напряжения. Он носит название общего провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

  • Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
  • Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
  • Проводник № 7 применяется в качестве дополнительного заземления.
  • Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB  производится в следующем порядке:

  • Контакт № 1 красного цвета. Через него подается напряжение.
  • Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
  • Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
  • Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

01 S-удалён   (12.09.2013 13:57) спасибо за довольно интересную информацию!
0Спам2 gans1967   (10.10.2013 19:17) Спасибо очень полезная информация!
0Спам3 Lolik_O   (12.02.2014 20:49) Спасибо!
0Спам4 teslacoil   (27.02.2014 21:25) за информацию
05 новичок777   (21.04.2015 09:27) Спасибо!
0Спам6 vesu01102003   (09.07.2015 09:55) Спасибо очень помогли
0Спам7 Я_ИЗ_АДА   (10.10.2015 20:25) очень полезная тема)))
0Спам

Только при перепайке одного из концов уже готового кабеля нужно сначала проверить соответствует ли имеющаяся распайка цветовой схеме.

Припаял разъём по цветам как в статье, а оказалось что на другом конце белый и зелёный перепутаны местами, пришлось запоздало прозванивать и перепаивать. Хорошо хоть не красный с чёрным китайские товарищи перепутали.

0Спам9 WellDone6131   (13.01.2016 10:51)

Вот-вот, перепаял, подсоединил, не работает (хорошо хоть просто контроллер внешнего жестяка подсоединил) погуглил, нашел схему, оказалось наоборот китайцы спаяли. Итог-спалил контроллер жесткого, 2 USB порта (почему сгорели 2?) Аккуратнее по цветовой схеме граждане.Китайские распайки — они такие китайские (поломка без причины признак мейдинчины)

010 xipon1993   (23.01.2016 17:43) Подойдет ли ? Разъем микро юсб для отг если у него 3;4 (D+;shield) замкнуты ???
0Спам11 sashok13041990   (12.12.2017 11:40) ребята подсскажыте у меня на телефоне семь контактов на разъем зарядкикак понять какой контакт куда????

radioskot. ru

Распиновка USB разъема: USB, mini-USB, micro-USB

В данной статье приведена общая информация о стандарте USB, а также распиновка USB разъема по цветам всех видов (USB, mini-USB, micro-USB, USB-3.0).

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, современный способ подсоединения внешних устройств к персональному компьютеру. Заменяет ранее используемые способы подключения (последовательный и параллельный порт, PS/2, Gameport и т.д.) для обычных видов периферийных устройств — принтеры, мыши, клавиатуры, джойстики, камеры, модемы и т.д. Также данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском.

Преимуществом USB разъема перед иными разъемами заключается в возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства Plug&Play могут быть подключены во время работы компьютера и в течение нескольких секунд приступить к работе.

При подключении нового устройства сначала хаб (кабельный концентратор) получает высокий уровень по линии передачи данных, которое сообщает, что появилось новое оборудование. Затем следуют следующие шаги:

  1. Хаб сообщает Хост-компьютеру о том, что было подключено новое устройство.
  2. Хост-компьютер запрашивает хаб, на какой порт было подключено устройство.
  3. После получения ответа компьютер выдает команду об активации данного порта и выполняет обнуление (сброс) шины.
  4. Концентратор формирует сигнал сброса (RESET) длительностью 10 мсек. Выходной ток питания устройства составляет 100 мА. Устройство теперь готово к работе и имеет адрес по умолчанию.

Создание USB — результат сотрудничества таких компаний как Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. USB стандарт был призван заменить широко используемый последовательный порт RS-232. USB в целом облегчает работу пользователю и имеет большую пропускную способность , чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году, как недорогой универсальный интерфейс для подсоединения внешних устройств, которые не требовали большую пропускную способность данных.

Три версии USB

USB 1.1

Версия USB 1.1 предназначен был для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит/с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит/с. USB 1.1, однако, был не в состоянии конкурировать с высокоскоростным интерфейсом, например. FireWire (IEEE 1394) от компании Apple со скоростью передачи данных до 400 Мбит/с.

В 1999 году стали задумываться о втором поколении USB, который был бы применим и для более сложных устройств (например, цифровых видеокамер). Эта новая версия, обозначаемая как USB 2.0 была выпущена 2000 году и обеспечивала максимальную скорость до 480 Мбит/с в режиме Hi-Speed и сохранила обратную совместимость с USB 1.1 (тип передачи данных: Full-Speed , Low-Speed).

USB 3.
0

Третья версия (обозначаемая также как Super-speed USB) была спроектирована в ноябре 2008 года, но, вероятно, из-за финансового кризиса ее массовое распространение было отложено вплоть до 2010. USB 3.0 имеет более чем в 10 раз большую скорость по сравнению с USB 2.0 (до 5 Гбит/с). Новая разработка имеет 9 проводов вместо первоначальных 4 (шина данных уже состоит из 4 проводов), тем не менее, этот стандарт по-прежнему поддерживает и USB 2.0 и обеспечивает пониженное энергопотребление. Благодаря этому можно использовать любую комбинацию устройств и портов USB 2.0 и USB 3.0.

USB разъем имеет 4 контакта. К контактам DATA+ и DATA- подключается витая пара (скрученные между собой два провода), а к выводам VCC (+5 В) и GND подключаются обычные провода. Затем весь кабель (все 4 провода) экранируется алюминиевой фольгой.

Ниже представлена распиновка (распайка) всех видов USB разъемов.

Виды и распиновка USB разъемов

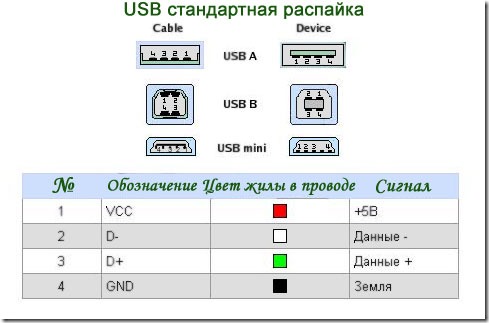

Распайка USB кабеля по цветам:
  1. +5 вольт
  2. -Data
  3. +Data
  4. Общий
Схема распиновки разъема USB — тип А:

Схема распиновки разъема USB — тип В:

Распайка кабеля по цветам разъемов: mini (мини) и micro (микро) USB:
  1. +5 вольт
  2. -Data
  3. +Data
  4. Не используется / Общий
  5. Общий
Распиновка разъема mini-USB — тип А:

Распиновка разъема mini-USB — тип B:

Распиновка разъема micro-USB — тип A:

Распиновка разъема micro-USB — тип B:

www. joyta.ru

Распайка USB2.0 и USB3.0 по цветам (разъемы micro и mini)

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

  • Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
  • Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
  • Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
  • Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
  • Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

  1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
  • Возможность подключения больше сотни различных устройств (с учетом хабов).
  • Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
  • Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

  1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй  модификации, то есть, она не стала удовлетворять текущие требования.

  1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Разъемы USB 3. 0 имеют характерный синий цвет

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

  • А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.

    Разъемы типа А

  • B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для  портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1. 1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

  • А – гнездо.
  • В – штекер.
  • 1 – питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Распайка штекера и гнезда типа В

Обозначение:

  • А – штекер, подключаемый к гнезду на периферийных устройствах.
  • В – гнездо на периферийном устройстве.
  • 1 – контакт питания (+5 В).
  • 2 и 3 – сигнальные контакты.
  • 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

  • А – штекер.
  • В – гнездо.
  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Распайка USB 3.0 тип В

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы  четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Распиновка разъема мини USB

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

www.asutpp.ru


Смотрите также

  • Разветвитель для телевизионного кабеля на 2 телевизора
  • Почему через юсб кабель компьютер не видит смартфон
  • Оптоволокно для интернета кабель
  • Ааблу расшифровка кабеля
  • Прокладка кабеля в помещении
  • Кабель сип 2х16 характеристики
  • Проколы для кабеля сип
  • Барабан для намотки кабеля
  • Кабель зарядки для планшета
  • Сечение кабеля это
  • Кабель через атлантический океан

Распиновка микро usb разъема для зарядки колонки в Иркутске: 184-товара: бесплатная доставка, скидка-76% [перейти]

Партнерская программаПомощь

Иркутск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Распиновка микро usb разъема для зарядки колонки

Светящийся светодиодный USB-кабель 3 в 1 JMQWE, микро зарядное устройство с разъемом USB Type-C для Android, Samsung, Xiaomi, IPhone, Huawei

ПОДРОБНЕЕЕще цены и похожие товары

13 135

Разъем Micro USB 5P, разъем для зарядки USB, разъем SMT 5p для планшета, мобильного телефона, MP3, MP4 и т. Д., 4000 шт./лот / набор (4000 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Разъем системный Micro USB для Samsung MC-147 Тип: разъем питания, Производитель телефона: Samsung

ПОДРОБНЕЕЕще цены и похожие товары

2 705

3182

500 шт., микро Usb-разъёмы Y511-U10 зарядки Huawei Y600 Y511-T00 U30 Y530 Y535 Y535D Y610 / набор (500 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов, узкие крепления 5,9 mm (Micro USB) 5 Pin MC-012

ПОДРОБНЕЕЕще цены и похожие товары

Гнездовой разъем Micro USB Тип B, 5-контактный разъем MicroUSB SMD для зарядки и пайки электроники, для ремонта портов питания, сделай сам

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов (Micro USB) 5 Pin MC-125

ПОДРОБНЕЕЕще цены и похожие товары

Штекерный разъем Micro USB типа папа для сварки, 5 шт. , 5-контактный разъем для зарядки с MicroUSB хвостом, 4 в 1, для самостоятельной сборки, кабеля

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов 7,2 mm (Micro USB) 5 Pin MC-297

ПОДРОБНЕЕЕще цены и похожие товары

Разъём зарядки для телефонов (Micro USB) 5 Pin MC-316

ПОДРОБНЕЕЕще цены и похожие товары

10 шт микро USB штекер к DC разъем питания 5,5 2,1 мм адаптер зарядки для сотового телефона и планшета / набор (10 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Коннектор Micro USB 2,0 5P DIP B 10/30 шт., разъем для зарядки телефона, USB 2,0, гнездовой разъем X или x мм, звуковой сигнал / набор (10 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

756

889

20 шт. мини микро USB разъем для зарядки док-порт разъем питания Замена запасная часть для Leagoo M5 Plus 5,5 HD / набор (20 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

1 540

1675

100 шт., порт зарядки Micro usb разъем для зарядки мотоцикла g4 XT1625 / набор (100 шт.) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

10-100 шт. Micro USB 5-контактные разъемы Женский 5pin разъем для зарядки SMD SMT разъем для пайки разъем USB

ПОДРОБНЕЕЕще цены и похожие товары

195

210

МикроUSB разъем для подключения зарядного порта типа C зарядная док-станция для Samsung Galaxy S6 S7 Edge S8 S9 S10 Plus Lite S10e

ПОДРОБНЕЕЕще цены и похожие товары

JIANGLUN порт зарядки Micro USB разъем для A1-840, 8 W1-810

ПОДРОБНЕЕЕще цены и похожие товары

466

591

Мобильный Micro USB разъем 5-контактный длинный контактный разъем для зарядки для смартфонов, планшетных ПК / набор (50 шт. )

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный накладной разъём зарядки для телефонов (Micro USB) 5 Pin MC-101

ПОДРОБНЕЕЕще цены и похожие товары

340

366

10 шт., разъём Micro USB для мобильный телефон зарядки / набор (10 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

161

174

Гнездо для зарядки USB микроРазъем для мобильного BQ-6040L Тип: разъем, Назначение: зарядный

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов (Micro USB) 5 Pin MC-407

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов (Micro USB) 5 Pin MC-235

ПОДРОБНЕЕЕще цены и похожие товары

109

133

Микро USB-порт для зарядки Sony Xperia Z1 L39H C6902 C6903 Z3 D6603 D6643 D6653 D6616 / набор (2 шт. )

ПОДРОБНЕЕЕще цены и похожие товары

Универсальный разъём зарядки для телефонов (Micro USB) 5 Pin MC-319

ПОДРОБНЕЕЕще цены и похожие товары

USB зарядное устройство Li-Po 3.7v аккумуляторов разъем MCPX MOLEX JST PH 2.0 2P папа зарядка на квадрокоптер вертолет микро RC Quadcopter Syma s107G, S108G, S109G USB charger SYMA-S107-22

ПОДРОБНЕЕЕще цены и похожие товары

Разъём зарядки для телефонов (Micro USB) 5 Pin MC-391

ПОДРОБНЕЕЕще цены и похожие товары

USB зарядное устройство Li-Po 3.7v аккумуляторов разъем MCPX MOLEX JST PH 2.0 2P зарядка квадрокоптеров микро Micro Losi 2P Syma X5 CX-30 H8 Mini, E010 Mini, Eachine 4CH, h58 3D Axis RC

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Samsung micro usb 7 pin распиновка

Samsung Galaxy GT-N отличный, хорошо сбалансированный смартфон, который служит мне верой и правдой много лет. Телефон не боится жестких падений и ударов если на него надет кожаный чехол , не зависает, почти не тормозит. Но у него есть неприятная болячка, которая обязательно проявится после длительной эксплуатации, обычно по истечении гарантийного срока. Проблема связана с коннектором USB , который довольно миниатюрный, и из-за этого не очень надежный. Эксплуатируется узел коннектора очень интенсивно, потому что через него происходит зарядка аккумулятора — как минимум раз в 2 дня, а иногда и 1 раз в сутки. Из-за больших механических нагрузок даже при очень аккуратной эксплуатации неизбежен износ и засорение гнезда USB телефона.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Распиновка разных видов USB разъемов: разводка контактов micro и mini usb + нюансы распайки
  • Сколько проводов в usb кабеле
  • Распиновка разъёмов USB 2. 0
  • Схема пайки usb кабеля
  • Распиновка разъемов сотовых телефонов, гаджетов, стандартных интерфейсов
  • Распиновка Samsung mobile phone micro usb
  • Распиновка пассивного MHL-HDMI кабеля (MHL-HDMI passive cable pinout)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Sostituzione connettore alimentazione micro usb step by step

Распиновка разных видов USB разъемов: разводка контактов micro и mini usb + нюансы распайки


Пароль Справка Календарь Все разделы прочитаны. Drim Посмотреть профиль Найти ещё сообщения от Drim. Подскажите, плиз, распиновку этого ТА. Только привезли из Китая, разобраться не могу. Разъём как у Оригинала iPhone. С виду похож на 4G. Найти ещё сообщения от lfybkrf. Сообщение от KosGSM. Aleksey74 Посмотреть профиль Найти ещё сообщения от Aleksey Последний раз редактировалось mobilic; Причина: Сообщения , идущие подряд, объединены. Сообщение от s-v-j.

Последний раз редактировалось vekt; Сообщение от 4pok. Ребят, а кто-нибудь может дать распиновку Glofiish X для прошивки восстановления бута и последующей прошивки с помощью кабеля его еще сделать надо PL Сообщение от abatsk. Прошу прощения. Очень жаль, что не прошить таким способом Прийдется с помощью JTag А паятель из меня ну прям никакой.

Ищу пинаут на нокия C выглядит как оригинал, одна симка, разъем микроусб, в нем нету РхТх, перебором все попробовал по всей плате довольно много пятаков,но на разъем ничего не приходит. А где найти реальную распиновку кабеля на FLY Q? Поделитесь, если у кого есть. ZTC Доброго всем времени суток!!!! Извеняюсь ели ответ на мой вопрос был уже дан на етом форуме но всёже Последний раз редактировалось Slimp; Причина: подробнее.

Slimp Посмотреть профиль Найти ещё сообщения от Slimp Сообщение от Slimp Сообщение от surovyj. Последний раз редактировалось GTI; Текущее время: SU — Архив — Вверх.

Перевод: zCarot. Распиновки на китайские телефоны. Все разделы прочитаны. Китайские телефоны — аппаратный ремонт Аппаратный ремонт, совместимость запасных частей, поиск схем, мануалов, распиновок и т. Страница 8 из Опции темы.

Следующие 3 пользователей поблагодарили Drim за это сообщение:. Найти ещё сообщения от Drim. С виду похож на 4G Миниатюры. Посетить домашнюю страницу lfybkrf! Найти ещё сообщения от par Найти ещё сообщения от Aleksey BIN Миниатюры. Следующие пользователи поблагодарили mobilic за это сообщение:. Найти ещё сообщения от mobilic. Следующие пользователи поблагодарили ddedd за это сообщение:.

Найти ещё сообщения от ddedd. Найти ещё сообщения от Найти ещё сообщения от abatsk. Цитата: Сообщение от abatsk Ребят, а кто-нибудь может дать распиновку Glofiish X для прошивки восстановления бута и последующей прошивки с помощью кабеля его еще сделать надо PL Следующие пользователи поблагодарили GTI за это сообщение:.

Найти ещё сообщения от GTI. Найти ещё сообщения от tim72tim. Найти ещё сообщения от surovyj. ZTC Доброго всем времени суток!!!! Найти ещё сообщения от Slimp Цитата: Сообщение от Slimp Доброго всем времени суток!!!! Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB коды Вкл.

Смайлы Вкл. HTML код Выкл. Правила форума. Похожие темы. Здесь выставляем на продажу китайские телефоны подделки. Китайские телефоны не коннектятся. Объявления о покупке или продаже телефонов, аксессуаров, контрактов. Мобильные телефоны по самым низким т розценам. Опт и в розницу! Mss не шьет мертвые телефоны — V


Сколько проводов в usb кабеле

Интерфейс USB начали широко применять около ти лет назад, если быть точным, с весны года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

Как говорят здесь у разъема Micro USB смартфона Samsung GALAXY S3 вот такой на 7-ой — оказалось в итоге, что подскажите пожалуйста распиновку кабеля для Разъем 30 pin Samsung Galaxy Tab proprietary at the PDA.

Распиновка разъёмов USB 2.0

Интерфейс USB начали широко применять около ти лет назад, если быть точным, с весны года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Наглядная демонстрация преимущества USB 2. Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до раз, а в некоторых случаях и более. Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже порядка Мбайт в секунду. Еще одна особенность третьего поколения — увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них. Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже. Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Схема пайки usb кабеля

Фиолетовые контакты ID не используются в зарядных и дата-кабелях. Они нужны только в кабеле OTG. Кроме прочего, в кабеле содержится правда, не всегда оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.

USB универсальная последовательная шина — Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Распиновка разъемов сотовых телефонов, гаджетов, стандартных интерфейсов

Модератор: Endless8Space. Компьютерный форум Здесь решают различные задачи сообща. Программный и железный ремонт смартфонов, планшетов, навигаторов и прочего мобильного оборудования. Samsung Galaxy Tab 3 7. При визуальном осмотре и пробном подключении разъема зарядки microUSB увидел что у аппарата сильно раздолбано гнездо.

Распиновка Samsung mobile phone micro usb

Эти микро-USB разъёмы оказались достаточно востребованы, так как у смартфонов и телефонов они иногда приходят в негодность. Для тех, кто хоть немного дружит с паяльником и имеет прямые руки, обязательно сгодятся. Двоюродный брат принёс смартфон на посмотреть. Говорит, что не заряжается. Оказалось, что сломано входное гнёздо, обломана пластмасска, как раз по плюсовому выводу. СтОят сущие копейки.

Что лучше: iPhone или Samsung — ка Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в 7, Масса или GND, —, дополнительное заземление для сигнальных проводов.

Распиновка пассивного MHL-HDMI кабеля (MHL-HDMI passive cable pinout)

Распиновка разъема Galaxy Tab приведена на рисунке для 5 вольт нам нужны контакты Voutcharger. Также я проклеил место входа кабеля в разъем, чтобы он не вращался. Статьи на тему: Распиновка USB 2.

Компьютерные технологии охватили весь мир и, наверное, нет такого человека, который бы не умел пользоваться компьютером. Но конечно же, интересует людей не только сам компьютер, но и все дополнительные элементы, которые меняют, ускоряют и преобразуют работу такой компьютерной техники. Так, в последнее время большой популярностью пользуются универсальные USB шины, которые являются интерфейсом компьютера. Их изобрели в двадцатом веке, но разрабатывать стали лишь только через три года. И тогда появилась новая модель USB, которая в отличие от первой работала намного лучше.

Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему.

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить samsung карта памяти micro usb разъем 7 pin код и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Только здесь, на AliExpress вы сможете найти samsung карта памяти micro usb разъем 7 pin код самых лучших брендов, включая cltgxdd и множество других, о которых вы, возможно, даже не подозревали. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав.

Разъем USB в ходу еще с года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств.


Разъем Micro USB, гнездо B, 5-контактный SMD [4358]: Sunrom Electronics

  • Все продукты 2394
  • Соединители 842
  • USB 43

Новый стандарт для мобильных телефонов и зарядных устройств для USB-связи и питания

Код продукта 4358

Доступный Мы отправляем в тот же день , если заказ сделан до 13:00 (исключая праздничные дни), то курьер обычно занимает 2-5 дней.

Доступность в режиме реального времени

На складе: 395 №.
Заводское время выполнения для большего количества: 15 Дни

Количество ценой

Количество:

Цена (дисконтирование%)

1-49:

4.00.00)-

1-49:4

4.00.00.00.10.1014-1

1-49:

4.00).

50-99 :

22,80 рупий/- (5%)

100-499 :

21,60 рупий/- (10%)

500-999 :

21,60 рупий/

1000+ :

Rs.20.40/- (15%)

Micro USB Connector, B Female, 5 Pin SMD

Sunrom Product Code for Ordering:

4358

Type

Micro USB

Polarity

Женский

Консорциум USB, известный как micro-B, создал этот новый USB-разъем меньшего размера, предназначенный в первую очередь для небольших портативных устройств, где мало места (например, мобильные телефоны). Разъем micro USB примерно вдвое меньше разъема mini USB, что позволяет более тонким устройствам иметь доступ к USB.

GSMA приняла этот разъем в качестве универсального решения для зарядки, поэтому 90% новых мобильных телефонов будут иметь этот разъем.

Технические характеристики

  • Серия Micro USB
  • Тип: Б/СМТ
  • Количество контактов: 5 контактов
  • Пол коннектора: Женский
  • Терминал:Фосфорный никель 50
  • Корпус: Высокотемпературный. термопласт с g.f, UL94v-0
  • Контакт: медный сплав, t=0,25 мм
  • Контактная площадка: 5u «золото поверх никеля
  • Прочность: более 5000 раз
  • Портативные устройства, мобильные телефоны и цифровые продукты, сетевое оборудование.

Номинал

  • Напряжение: 100 В перем. тока в течение 1 мин
  • Рабочее напряжение 250 В
  • Номинальный ток: 1 А
  • Диапазон рабочих температур: -30°C~+80°C
  • Сопротивление изоляции: не менее 100 мОм при 500 В постоянного тока
  • Контактное сопротивление: макс. 50 Ом
  • Выдерживаемое напряжение: 500 В переменного тока в минуту
  • Контактное сопротивление: 30 мОммакс.
  • Циклы спаривания: 5000 вставок
  • Общая сила сопряжения: 3,57 кгс макс.



Сопутствующие товары

Код продукта: 4375

95,00 рупий/-

Высококачественный штекер A (ПК) – штекер B (устройство), 1 метр

Кабель Micro USB для передачи данных и питания — 1 метр, черный

Код продукта: 6495

24,00 рупий/-

Разъем Micro USB B, гнездовой, 5-контактный, SMD — 4 крепежных ножки со сквозными отверстиями

Разъем Micro USB B, гнездовой, 5-контактный, SMD — 4 монтажных ножки со сквозными отверстиями

Код продукта: 6076

148,00 рупий/-

USB-адаптер для MicroUSB на A-USB штекер / гнездо / контакты для печатной платы

USB-адаптер для MicroUSB на A-USB штекер / гнездо / контакты для печатной платы

Код продукта: 5401

23,60 рупий/-

Изготовление проводки USB-разъема на заказ

Micro USB 2. 0 — 5-контактный — самодельный припой — белый

Код продукта: 5489

17,70 рупий/-

Новый стандарт для мобильных телефонов и зарядных устройств для USB-связи и питания. Вертикальное крепление позволяет разместить его в центре печатной платы

Разъем Micro USB — B, гнездо — 5 Штифт через отверстие — вертикальный монтаж

Код продукта: 5470

29,50 рупий/-

Полезно для экспериментов с Micro USB Designs

Плата для размыкания Micro USB

Код продукта: 5213

10,21 рупий/-

5-контактный разъем Micro USB с поддержкой двух сквозных отверстий для прочного монтажа.

Разъем MicroUSB Шаг 5,9 мм

Код продукта: 4653

20,65 рупий/-

5-контактный разъем Micro USB с поддержкой четырех сквозных отверстий для прочного монтажа.

Разъем MicroUSB со сквозным отверстием Ножки

Лидеры продаж

Код продукта: 1455

1150,00 рупий/-

Устанавливает виртуальный последовательный порт на ПК и преобразует только в RS485 (2-Wire). Неизолированная версия.

Преобразователь USB в RS485 — FTDI FT230X

Код продукта: 1430

1650,00 рупий/-

Промышленный класс, светодиодные индикаторы, настенный и панельный монтаж, USB 2.0, EMI, EMC, спецификации соответствия IEC

Изолированный преобразователь USB-RS485, промышленный класс

Код продукта: 3901

250,00 рупий/-

Бесконтактный RFID, 3,3 В, SPI, диапазон около 3 см, на основе чипа NXP MF-RC522

Код продукта: 6362

175,00 рупий/-

С легкостью заряжайте свои 5-вольтовые устройства с помощью этого высококачественного адаптера переменного тока в постоянный, USB-разъем подходит для различных кабелей, таких как Micro, Mini, Type-C или DC

5 В 2,4 А Адаптер постоянного тока 12 Вт с кабелем Micro USB

Код продукта: 6604

55,00 рупий/-

Низкая стоимость, надежность, простота пайки, кристалл не требуется, требуется небольшое количество компонентов. Создает виртуальный COM-порт на ПК через USB-порт. Работает во всех версиях Windows, Linux и Mac. Работа от 3В до 5В. Может заменить чипы CP2102 и FTDI, где используется только RX/TX.

MA112 Megawin MA112AS16 SOP16/SOIC16 Чип USB-UART

Код продукта: 1453

1 100,00 рупий/-

Кабель длиной 1 метр для легкой связи ПК с микроконтроллером. Прямые провода уровня 5V/3V UART(RX/TX), создает виртуальный последовательный COM-порт на ПК.

Кабель USB-TTL UART — FTDI FT230X

Код продукта: 6518

370,00 рупий/-

Чип микроконтроллера RP2040, разработанный Raspberry Pi. Новая гибкая плата микроконтроллера от Raspberry Pi.

Малиновый Пи-Пико

Код продукта: 6551

925,00 рупий/-

Большой (диагональ 2,8), яркий и красочный TFT-дисплей! 240×320 пикселей с индивидуальным управлением пикселями RGB, это гораздо большее разрешение, чем черно-белый дисплей 12864. Он хорошо работает с Arduino и другими платами микроконтроллеров.

2,8-дюймовый цветной сенсорный TFT-дисплей с интерфейсом SPI 240×320

В чем разница и какой из них лучше

Как micro USB, так и USB C очень популярны на рынке разъемы USB. Это позволяет очень многим людям запутаться в разнице между micro USB и USB C. Micro USB против USB C, что лучше? Сегодня MiniTool исследует эти вопросы вместе с вами.

В настоящее время технологии micro USB и USB C широко используются в различных устройствах, таких как компьютеры, телефоны, устройства хранения данных и т. д. Таким образом, обсуждение разницы между micro USB и USB C неизбежно.

В этом посте будет представлено определение двух разъемов USB соответственно. Кроме того, будут подробно рассмотрены 5 основных отличий между micro USB и USB C. Прочитав этот пост, я думаю, вам будет легче сделать выбор при выборе micro USB или USB C.

Обзор Micro USB

Micro USB — это относительно старый стандартный разъем USB, появившийся в 2007 году. Это миниатюрная спецификация. интерфейса USB, предназначенного для подключения некоторых мобильных и компактных устройств, таких как MP3-плееры, смартфоны, цифровые камеры и т. д.

Существует 3 основных типа интерфейса micro USB, включая micro A, micro B и micro USB 3. Micro USB типа A легко определить по трем формам. Micro USB 3.0 очень похож на micro USB Type-B, но имеет дополнительную группу контактов на стороне, которая используется для удвоения количества проводов.



—image from reddit

Как и стандартные USB, устройства серии micro USB поддерживают технологию plug-and-play и поддерживают горячую замену. Он был разработан с 5-контактной группой, оснащенной 2 выдвижными замками и рассчитанной на минимум 10 000 циклов разъединения. Кроме того, Micro USB имеет такую ​​же ширину интерфейса, что и Mini-USB, но толщина составляет примерно половину от него.

Обзор USB C

USB C (также известный как USB Type-C) представляет собой систему разъемов с 24-контактной группой. Двойная вращательно-симметричная конструкция (как по горизонтали, так и по вертикали) является наиболее отличительной чертой. Это относительно новый интерфейс, который был представлен в 2014 году.

В настоящее время USB Type-C широко используется на хостах и ​​всех видах устройств, от внешних жестких дисков до кабелей для зарядки смартфонов. Другими словами, его можно использовать не только для передачи данных, но и для подачи питания по одному кабелю. Это означает, что вы можете использовать USB C для замены других электрических разъемов, таких как USB B и USB A.

Судя по форме, USB C немного больше, чем Micro USB. Благодаря гибкой конструкции вы можете подключать USB C любым способом, не беспокоясь о том, какой стороной вверх. Кроме того, он обладает высокой скоростью передачи данных. Подача энергии может достигать 100 Вт, этого достаточно для зарядки ноутбука и других подобных устройств.

Благодаря своей универсальной конструкции многие люди считают, что USB C может заменить большую часть современных периферийных устройств USB, включая Micro USB. Возникает вопрос — в чем разница между micro USB и USB C, кроме физической формы. USB C против micro USB, что лучше? Пожалуйста, продолжайте читать, чтобы получить эти ответы.

5 главных различий между Micro USB и USB C

В этой части мы в основном сосредоточимся на USB C и micro USB. Мы подробно обсудим 5 основных отличий, включая скорость передачи данных, скорость зарядки, долговечность, совместимость и цены.

Micro USB VS USB C Скорость передачи данных

Когда дело доходит до разъемов USB, неизбежно в первую очередь сравнивать скорость передачи данных. Это связано с тем, что скорость передачи данных играет важную роль при выборе разъема USB. Поскольку USB C в полной мере использует технологии USB 3.1 и USB 3.0, его скорость передачи данных может составлять от 5 Гбит/с до 10 Гбит/с.

По сравнению с USB Type-C скорость передачи данных micro USB отстает. Стандартная скорость передачи данных micro USB составляет до 480 Мбит/с. Что ж, если вы используете кабель micro USB плоской формы, поддерживающий стандарты USB 3. 0, скорость его передачи может достигать 5 Гбит/с.

Эти скорости передачи данных являются теоретическими значениями, основанными на максимальной скорости передачи данных через порт USB. Однако скорость передачи данных USB-C по сравнению с микро-USB зависит от конкретных устройств. Например, некоторые USB-накопители будут ограничены скоростью их флэш-памяти.

Итак, как проверить точную скорость передачи данных? В этом вам поможет бесплатный инструмент для тестирования дисков — MiniTool Partition Wizard Free Edition. Это надежный инструмент управления разделами, который можно использовать для изменения размера раздела, преобразования MBR в GPT и т. д.

. размер на диске, аппаратный и программный RAID и т. д. Теперь давайте посмотрим, как протестировать скорость передачи данных между микро-USB типа C и микро-USB.

Бесплатная загрузка Купить сейчас

Шаг 1. Подключите накопитель к компьютеру и запустите мастер создания разделов MiniTool, чтобы получить доступ к основному интерфейсу.

Шаг 2. Выберите Disk Benchmark на верхней панели инструментов.

Шаг 3. В раскрывающемся меню выберите запоминающее устройство с двумя USB-разъемами для измерения и нажмите кнопку  Start .

Совет: Чем больше диапазон размера передачи, тем больше времени займет этот тест. Чтобы получить конкретные результаты, вы можете указать параметры теста, такие как размер передачи, длина передачи и режим передачи, в зависимости от ваших потребностей.

Шаг 4. Подождите немного, чтобы получить результаты. Затем вы найдете много важной информации, включая размер передачи, скорость произвольного чтения и записи и т. д. . Кроме того, USB Type-C обеспечивает более высокое энергопотребление, чем micro USB. По сравнению с Type C, micro USB часто используется на некоторых относительно старых устройствах. Многие телефоны Android используют USB Type-C в качестве постоянного метода зарядки.

В качестве нового зарядного порта USB Type-C становится широко распространенным стандартом зарядки. USB Type-C более гибкий и быстрый, чем micro USB. Согласно опросу, порт Type-C можно использовать для ввода или вывода питания, а микро-USB — только для ввода питания.

Порт USB Type-C имеет быструю скорость зарядки для телефонов на 18 Вт и может заряжать ноутбуки с максимальной мощностью 100 Вт. Однако скорость зарядки микро-USB имеет только обычный уровень скорости зарядки на USB-A.

Micro USB VS USB C Долговечность

Когда дело доходит до долговечности двух портов USB, многие считают, что было бы лучше перейти с micro USB на USB C. Почему? Есть несколько общих причин, как показано ниже:

  • Реверсивность : Благодаря своей физической конструкции USB Type-C позволяет вам правильно подключить кабель, независимо от того, какую ориентацию вы выберете. Ваши устройства легко подключить, что уменьшит износ.
  • Тенденция будущего : Все больше и больше устройств, особенно телефонов Android, выбирают порт micro USB Type C. Для совместимости с новыми телефонами USB Type C — лучший выбор, чем порт micro USB.
  • Универсальность : USB Type-C используется для зарядки и передачи данных, как micro USB. Кроме того, он имеет много новых опций, таких как передача файлов MTP, передача фотографий PTP, ввод MIDI и т. д.
  • Циклы : С точки зрения срока службы, как микро-USB, так и USB-C рассчитаны на минимальный номинальный срок службы 10 000 циклов (вставка и извлечение), но некоторые пользователи сообщают, что использование микро-USB легче носить.

Совместимость Micro USB и USB C

Совместимость также имеет жизненно важное значение при выборе разъема micro USB или USB C. Micro USB был разработан, чтобы сделать устройства тоньше, чтобы вы могли подключать их к компьютерам и концентраторам. Тем не менее, micro USB имеет очевидное ограничение на метод подключения: вы можете подключить его только правильно. Если вы подключите его неправильно, он не будет работать.

USB Type-C, как правило, используется на большинстве новых мобильных устройств, особенно на Samsung. Ну, некоторые современные ноутбуки также выпускаются с USB-портами Type-C. Самым большим преимуществом является универсальный дизайн, который позволяет использовать его на этих распространенных гаджетах и ​​периферийных устройствах. Например, вы можете использовать его на смартфонах, камерах, игровых контроллерах, принтерах и HDMI.

Когда дело доходит до физической совместимости USB, необходимо сравнить их разъемы, включая вилку (вилку) и розетку (розетку). Разъем «папа» подходит для ваших устройств, а разъем «мама» — это порт, к которому вы подключаетесь.

Чтобы лучше понять их физическую совместимость, здесь вы можете обратиться к форме ниже:

Micro USB:

USB Type-C:

Micro USB VS USB C Цена

USB C или micro USB, какой из них более доступен? Последний фактор, который вы рассматриваете, может быть, их цена. Поскольку micro USB Type C является относительно новой технологией, обычно вам нужно платить больше за Type C, чем за micro USB.

Длина, версия и марка USB-кабеля также влияют на его цену. Согласно цене, которую мы опросили на Amazon, цена большинства кабелей micro USB колеблется от 3 до 10 долларов. Ну, некоторые определенные кабели micro USB, которые используются для игровых контроллеров, продаются примерно по 20 долларов. Тем не менее, продукты micro USB Type C в основном стоят от 10 до 20 долларов, а некоторые товары стоят более 20 долларов.

Micro USB или USB C, что лучше

USB-C или micro USB, что лучше? Я полагаю, вы уже знаете ответ, верно? Нет никаких сомнений в том, что USB Type C выигрывает у micro USB по многим параметрам, таким как скорость передачи данных, долговечность, совместимость и скорость зарядки.

Хотя micro USB более доступен, чем Type C, дело в том, что их цены не сильно отличаются. По сравнению с выдающимися плюсами Type C его ценой почти можно пренебречь. Кроме того, все больше и больше устройств разрабатываются с портом типа C, что является важной причиной для его выбора. Подводя итог, настоятельно рекомендуется переключиться с micro USB на USB C.

В чем разница между micro USB и USB C? USB тип C против micro USB, какой выбрать? Эти вопросы беспокоили меня долгое время, пока я не прочитал этот пост. Если вы тоже пытаетесь разобраться в них, нажмите здесь. Нажмите, чтобы твитнуть

Ваше мнение

В этом посте мы в основном сосредоточимся на сравнении USB C и micro USB. Были подробно обсуждены 5 основных различий между micro USB и USB C. Если у вас есть какие-либо вопросы, отправьте нам электронное письмо по адресу [email protected]. Мы также ценим любые идеи по этой теме, оставленные в области комментариев.

Micro USB VS USB C Часто задаваемые вопросы

Подходит ли USB Type C к micro USB?

Конечно нет. Micro USB может быть подключен к устройству только определенным образом, потому что он имеет крючки на одной стороне. Однако USB Type C был разработан без каких-либо крючков по бокам, что позволяет вам входить в устройство любым удобным для вас способом.

Какие телефоны могут использовать USB Type C?

Есть много смартфонов, которые могут использовать Type C. Его часто можно найти во многих телефонах Android. Например, Huawei Nexus 6P, LG Nexus 5X, OnePlus 2, Gionee S6, Meizu PRO 5, Xiaomi Mi 4c, Microsoft Lumia 9.50 и XL и так далее.

Что произойдет, если подключить USB 2.0 к порту USB 3.0?

Обычно USB 3.0 обратно совместим с USB 2.0. Таким образом, вы можете использовать USB 2.0 на некоторых устройствах с портами USB 3.0, но вы получите только скорость USB 2.0. Однако некоторые определенные устройства USB 2.0, такие как клавиатуры и мыши, не могут нормально работать с портом USB 3.0. Вы можете прочитать этот пост, чтобы узнать подробности о USB 2.0 и USB 3.0.

Как определить порт USB 3.0?

Порт USB 3. 0 можно определить в окне Диспетчера устройств . Щелкните правой кнопкой мыши меню «Пуск » и выберите «Диспетчер устройств » в контекстном меню. В качестве альтернативы вы можете проверить физические порты на вашем ПК, которые обычно будут либо синими, либо отмечены логотипом SS.

  • Facebook
  • Твиттер
  • Линкедин
  • Реддит

Все, что вам нужно знать о PITAKA

В последние годы технология беспроводной зарядки стала вирусной с такой скоростью, о которой никто даже не мог и мечтать.

Но давайте проясним, кабели не устарели. Они по-прежнему являются наиболее распространенным способом зарядки телефона, передачи данных или резервного копирования и имеют множество преимуществ, с которыми беспроводные технологии пока не могут сравниться!

К сожалению, мир телефонных кабелей становится беспорядочным из-за различных стандартов. Типичные три типа: micro-USB для устройств Android, L ightning для устройств Apple и новейший USB T ype-C , который обеспечивает еще более удобные способы зарядки и функциональность.

Они не взаимозаменяемы; поэтому важно знать различия между каждым форматом, чтобы помочь вам определить, что нужно для ваших устройств, чтобы обеспечить их максимальную эффективность.

Прежде всего, давайте рассмотрим основы этих трех типов разъемов.

1. Micro USB, Type-C или Lightning

Вот краткий тест для тех, кто хочет купить один из этих кабелей. Сможете ли вы выбрать правильный на первый взгляд? Посмотрите на картинку ниже:

A) Micro USB

Micro USB — это уменьшенная версия интерфейса USB (универсальная последовательная шина), разработанная для подключения компактных и мобильных устройств, таких как смартфоны, MP3-плееры, устройства GPS, фотопринтеры и цифровые камеры. Это почти универсальный разъем; Я говорю «почти», потому что даже в этой конкретной версии есть три варианта: micro-A, micro-B и micro-B v3. 0.

Все они поставляются с розетками черного цвета, но их легко идентифицировать, так как одна имеет компактную пятиконтактную, а другая десятиконтактную вилку. Они выглядят иначе.

B) Lightning

Apple известна тем, что продвигает стандарты. Они сделали это, когда внедрили новый формат кабеля, кабель Lighting to USB (8-контактный разъем), так как старый (30-контактный разъем) был намного шире и занимал слишком много места на устройстве. Как и его предшественник, разъем Lightning не был разработан для совместимости с другими разъемами, что вызвало некоторые споры при его первом представлении, хотя это более удобный кабель для пользователей Apple. Новый разъем на 80 процентов меньше, имеет гораздо более прочную конструкцию, симметричен и, следовательно, двусторонний, что означает, что вам не нужно беспокоиться о том, какая сторона будет верхней или нижней, когда вы подключаете его.

Apple хочет, чтобы вы верили, что вы должны использовать только их кабели, но подождите, что, если вы хотите использовать кабели Lightning, произведенные другими производителями? Убедитесь, что кабель прошел сертификационные испытания MFi (Сделано для iPhone/iPod/iPad), и все готово.

C) Type-C

USB-C, также известный как USB Type-C, представляет собой 24-контактную систему разъемов USB, которая подключается как к хостам, так и к устройствам, заменяя различные разъемы USB-B и USB-A и кабели, рассчитанные на будущее.

Как видите, это двусторонний штекер, очень похожий на кабель Lightning. Но между ними есть одно существенное различие: кабель Type-C получает контакты от язычка, встроенного в порт вашего телефона/устройства, тогда как кабель Lightning использует язычок с открытыми контактами, который подключается к разъему на телефоне.

Обратите внимание, что некоторые из последних устройств Apple (MacBook, iMac и т. д.) оснащены только портами Type-C (Thunderbolt 3 (USB-C) или USB-C), а не другими разъемами. Type-C настолько универсален. Однако затем вам необходимо купить подходящий адаптер для подключения старых USB-устройств к этим компьютерам.

Вам может быть интересно: какой дизайн кабеля предлагает лучший набор функций? И главное, какой разъем прослужит дольше всего?

2.

Сравнение кабелей для смартфонов

Помните, мы говорили о конкурирующих стандартах беспроводной связи, которые замедляют внедрение технологии беспроводной зарядки? Этот вид конкуренции также присутствует в стандартах, установленных для кабелей для смартфонов, каждый из которых соревнуется с другим, пытаясь стать номером один.

Итак, мы сравниваем их, анализируем различные аспекты каждого типа и тем самым прогнозируем, какой из них «может» стать победителем в долгосрочной перспективе.

1) Какой кабель более долговечный?

Это, наверное, самая сложная проблема. У вас есть еще один кабель, который только что порвался — снова?

Помимо качества, изнашивание или расщепление кабелей обычно является результатом неправильного использования, особенно при подключении или отключении кабеля.

Например, при отключении кабеля от розетки, потянув за кабель, например:

Чтобы не повредить кабели и продлить их срок службы, лучше держать кабель за пластиковую вилку, а не за кабель.

Хорошо, давайте вернемся к вопросу о долговечности, который я пытался затронуть ранее. Кабели
Type-C получают контакты от язычка, встроенного в порт вашего телефона, тогда как кабель Lightning имеет язычок с открытыми контактами. Так какой из них долговечнее? На самом деле, эти две конструкции имеют существенную разницу в том, что может привести к повреждению.

Внимательно посмотрите на вкладку внутри этого телефона с портом Type-C.

Несмотря на то, что конструкция Type-C защищает контакты и разъемы на кабелях, вы можете видеть, что внутренний выступ в разъеме телефона довольно тонкий, поэтому со временем он может ослабнуть или повредиться. Иными словами, эта конструкция может быть безопасной для использования сейчас, но со временем, когда кабель вставляется и извлекается бесчисленное количество раз, тонкий язычок может быть поврежден. Это случилось со мной.

Между тем, в то время как кабели Lightning не страдают от этой потенциальной проблемы, их открытые контакты легко загрязняются, а проводка повреждается. Тем не менее, они с меньшей вероятностью будут испытывать нагрузку на кабель, которая приведет к повреждению телефонного порта, что вы можете найти с Type-C.

Как насчет кабеля micro USB? Что ж, его конструкция очень похожа на кабели Type-C. Внутри есть небольшая вкладка, что означает, что они с большей вероятностью будут повреждены, как кабель Type-C.

В этом смысле у Apple Lightning дизайн лучше, чем у Type-C или Micro USB.

2) Какой из них имеет более высокую скорость передачи энергии?

Способность кабеля Micro USB передавать питание зависит от устройства, что можно увидеть в таблице выше. С другой стороны, максимальный ток кабеля USB Type-C составляет 3 А, что означает, что он может обеспечивать мощность до 100 Вт и скорость передачи данных SuperSpeed ​​10 Гбит/с.

Интересно, что порты USB-C на новых моделях MacBook Pro питаются от Thunderbolt 3, поэтому они имеют максимальную скорость передачи данных 40 Гбит/с, что в четыре раза быстрее, чем у стандартного USB 3. 1.

Apple не опубликовала полные спецификации кабеля Lightning как такового, но независимые тесты, проведенные на стандартных кабелях, показали, что скорости аналогичны скорости USB 2.0, что соответствует 480 Мбит/с.

Как насчет Micro-USB? К сожалению, что касается скорости, возможности Micro-USB весьма ограничены. Ознакомьтесь со статьей, опубликованной на The Loop, в которой инженер Apple Райнер Брокерхоф объяснил выбор Apple разъема и почему micro-USB просто не подходит для работы.

Таким образом, на данный момент Type-C превосходит как кабель Lightning, так и кабель micro USB, когда речь идет об эффективности передачи энергии.

3) Какой из них будет стандартом будущего?

Будет ли у нас когда-нибудь стандарт, который будет править кабельным миром, как стандарт беспроводной зарядки Qi?

Возможно. Apple много вложила в разъем Lightning. Тем не менее, Type-C невероятно гибок. Он может даже выполнять двойную функцию для поддержки соединений Thunderbolt. Нет простого ответа.

А облачные технологии и беспроводная зарядка могут развиваться до такой степени, что нас не будет волновать, какой кабель мы используем для наших телефонов и планшетов. Или может быть другой альтернативный конкурент. Но пока я на стороне Type-C, так как он невероятно универсален, способен к быстрой скоростной зарядке, а также очень удобен.

3. Советы по выбору подходящего кабеля для смартфона

Я думаю, стоит ознакомиться с несколькими советами по выбору лучшего типа кабеля для вашего устройства (устройств).

1) Знайте, какой кабель вам нужен

Очевидно, в первую очередь необходимо проверить его форму и основные характеристики. Не просто выберите «совместимость с вашим устройством». Прочтите спецификацию.

Если вы не знаете, что означают эти цифры, вот ссылка — статистика американского калибра проводов (AWG). Вы обнаружите, что чем больше AWG, тем выше сопротивление вашего провода. Еще один полезный совет — проверить (если можете) такие параметры, как диаметр, сопротивление/длина области передачи и т. д., поскольку все это влияет на характеристики кабеля.

(часть таблиц размеров проводов AWG)

Хотите знать, как выбрать кабель для смартфона с лучшим AWG? Обычно кабели изготавливаются из многожильных проводов, а калибр многожильного провода AWG представляет собой сумму площадей поперечного сечения отдельных жил. Например, многожильный провод 22 AWG 7/30 представляет собой провод 22 AWG, состоящий из семи жил провода 30 AWG. (Хотя его можно сделать и из разных жил проволоки, только если сумма площадей сечений одинаковая).

Чем меньше номер AWG, тем больше жил в кабеле. Взгляните на следующую диаграмму AWG:

Существует большая разница между самым тонким (28AWG) и самым толстым (10AWG), поэтому какие характеристики следует учитывать, если вы хотите быстро зарядить свой телефон?

Количество энергии, которую может передать ваш кабель, определяется размером проводов 2,5 В внутри. Стандартный кабель имеет калибр 28 и рассчитан на ток около 0,5 А. Кабель для более быстрого зарядного устройства имеет более крупные внутренние провода (в основном калибра 24), которые могут выдерживать большие токи 2 А и более.

Убедитесь, что ваше устройство и адаптер поддерживают быструю зарядку и что у вас есть зарядное устройство, обеспечивающее более высокую скорость. Наконец, проверьте оригинальный кабель, поставляемый с вашим устройством.

2) Покупайте у известного бренда

Дешёвые кабели имеют неправильную конструкцию и не используют качественные компоненты, которые могут быть опасными. Тем не менее, вы не знаете, какой ток/напряжение могут выдержать эти кабели. Следовательно, вы можете повредить свое устройство при их использовании или, что еще хуже, вызвать пожар.

Мой совет: всегда опасайтесь компаний, о которых вы никогда не слышали. Придерживайтесь брендовых кабелей, которые хорошо известны и которым в целом доверяют. Это самый простой способ убедиться, что кабель хорошего качества.

В заключение

До сих пор качественный, хорошо сделанный телефонный кабель по-прежнему является обязательным гаджетом для зарядки, передачи данных и управления данными, независимо от того, как беспроводная зарядка изменила наш образ жизни.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
