Микросхема lm324n. LM324N: универсальный 4-канальный операционный усилитель с широким диапазоном питания

Что такое LM324N и каковы его основные характеристики. Как работает LM324N и для каких применений он подходит. Какие преимущества дает использование LM324N в схемах.

Что представляет собой микросхема LM324N

LM324N — это интегральная микросхема, содержащая четыре независимых операционных усилителя общего назначения. Основные особенности данной микросхемы:

• Содержит 4 независимых ОУ в одном корпусе
• Широкий диапазон напряжений питания: от 3 В до 32 В
• Возможность работы как от одиночного, так и от двуполярного источника питания
• Низкое энергопотребление
• Внутренняя частотная компенсация
• Малый входной ток смещения

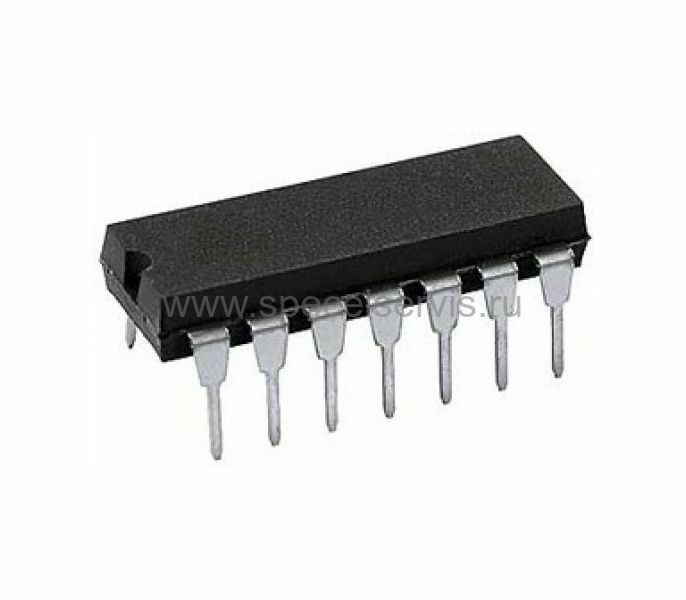

LM324N выпускается в 14-выводном DIP корпусе, что делает ее удобной для применения в макетных и экспериментальных схемах.

Основные характеристики LM324N

Рассмотрим ключевые параметры микросхемы LM324N:

• Напряжение питания: от 3 В до 32 В (одиночное) или ±1.5 В до ±16 В (двуполярное)
• Ток потребления: около 700 мкА на каждый ОУ
• Коэффициент усиления: более 100 дБ
• Входной ток смещения: не более 45 нА
• Диапазон входных синфазных напряжений: от 0 В до V+ — 1.5 В
• Полоса пропускания: около 1 МГц
• Скорость нарастания выходного сигнала: 0.5 В/мкс

Благодаря этим параметрам LM324N подходит для широкого спектра применений в аналоговых схемах.

Принцип работы LM324N

LM324N представляет собой операционный усилитель с дифференциальным входом и несимметричным выходом. Основной принцип работы:

1. На дифференциальный вход подается разность входных напряжений
2. Усилитель многократно усиливает эту разность
3. Выходной сигнал формируется относительно общей точки (земли)

Важные особенности работы LM324N:

• Возможность работы при однополярном питании без необходимости создания искусственной средней точки
• Выходное напряжение может изменяться практически от нуля до напряжения питания
• Внутренняя защита от короткого замыкания выхода

Назначение выводов LM324N

Микросхема LM324N имеет 14 выводов со следующим назначением:

• Выводы 1, 7, 8, 14 — выходы четырех ОУ
• Выводы 2, 3, 5, 6, 9, 10, 12, 13 — инвертирующие и неинвертирующие входы ОУ
• Вывод 4 — положительное напряжение питания (V+)
• Вывод 11 — отрицательное напряжение питания или земля

Такая конфигурация выводов позволяет использовать каждый ОУ независимо от остальных.

Применение LM324N в электронных схемах

Благодаря своим характеристикам, LM324N находит применение во многих областях аналоговой электроники:

• Усилители с однополярным питанием
• Активные фильтры
• Интеграторы и дифференциаторы
• Компараторы
• Генераторы сигналов
• Преобразователи сигналов
• Измерительные схемы

LM324N особенно удобна в портативных устройствах с батарейным питанием благодаря низкому энергопотреблению и возможности работы от одного источника питания.

Преимущества использования LM324N

Основные преимущества применения LM324N в электронных схемах:

• Универсальность — 4 независимых ОУ в одном корпусе
• Широкий диапазон напряжений питания
• Низкое энергопотребление
• Простота применения благодаря внутренней частотной компенсации
• Доступность и невысокая стоимость
• Хорошая совместимость с цифровыми схемами

Эти преимущества делают LM324N популярным выбором как для любительских проектов, так и для профессиональных разработок.

Особенности проектирования схем с LM324N

При разработке схем с использованием LM324N следует учитывать некоторые особенности:

• Необходимость развязки по питанию — рекомендуется использовать конденсаторы 0.1 мкФ между выводами питания
• Ограничение полосы пропускания на высоких частотах
• Возможность возникновения автоколебаний при работе с емкостной нагрузкой
• Учет входных токов смещения при работе с высокоомными цепями

Правильный учет этих факторов позволяет максимально эффективно использовать возможности LM324N.

Сравнение LM324N с аналогами

LM324N имеет ряд аналогов среди других операционных усилителей. Сравним ее с некоторыми из них:

• LM358 — содержит 2 ОУ вместо 4, но имеет схожие характеристики
• TL084 — имеет лучшие частотные характеристики, но требует двуполярного питания
• MCP6004 — более современный аналог с улучшенными параметрами, но меньшим диапазоном питания

Выбор конкретной микросхемы зависит от требований проекта, но LM324N остается популярным вариантом благодаря своей универсальности.

Заключение

LM324N представляет собой универсальный и надежный четырехканальный операционный усилитель, подходящий для широкого спектра применений. Ее основные преимущества:

• Широкий диапазон напряжений питания
• Возможность работы от одиночного источника
• Низкое энергопотребление
• Простота применения

Эти качества делают LM324N отличным выбором как для начинающих разработчиков, так и для профессионалов, ищущих надежное и экономичное решение для аналоговых схем.

Микросхема LM324: назначение выводов, характеристики, аналоги

Главная » Микросхема

4-канальный операционный усилитель LM324 с однополярным питанием состоит из четырех независимых операционных усилителей и дифференциальными входами.

Базовая схема включения предполагает работу от однополярного источника питания, однако возможно подключение микросхемы к двухполярному питанию. Микросхема устойчиво работает от источника малой мощности в широком диапазоне напряжений. Сила тока потребления зависит величины напряжения источника питания.

Содержание

1. Особенности
2. Корпуса
3. Назначение выводов
4. Предельно допустимые значения
5. ESD – защита от электростатического разряда
6. Таблица электрических параметров
7. Внутренняя принципиальная схема 1-го канала ИМС LM324
8. Импортные и отечественные аналоги
9. Типовые эксплуатационные характеристики

Особенности

• Внутренняя частотная компенсация.
• Внутренняя защита выходов от короткого замыкания.
• Большой коэффициент усиления по постоянному напряжению – 100 дБ.
• Широкая полоса пропускания (единичный коэффициент усиления) –1 МГц.
• (Температурная компенсация).
• Широкий Диапазон Питания: однополярное питание – 3…32 В; двухполярное питание от ±(1,5…16) В.
• Малый ток потребления – 700 мкА (практически не зависит от напряжения питания).
• Низкий входной ток смещения – 45 нА (благодаря температурной компенсации).
• Низкие входные дифференциальные напряжение смещения – 2 мВ и ток смещения – 5 нА.
• Диапазон дифференциального входного напряжения определяется величиной напряжения питания.

Корпуса

Назначение выводов

Микросхема LM324 имеет 14 выводов. Назначение выводов для разных корпусов идентичное:

• 2,3, 5,6, 9,10, 13,12 — вход;
• 1,7,8,14 – выход;
• 4 – плюс источника питания;
• 11 – минус источника питания.

Предельно допустимые значения

Данные в таблице действительны при температуре воздуха 25°С.

Параметр	Обозн.	Величина	Ед. изм.
Напряжение питания			Vdc
однополярное	VCC	32
двухполярное	VCC, VEE	±16
Диапазон входных дифференциальных напряжений	VIDR	±32	Vdc
Диапазон входного синфазного напряжения	VICR	−0,3…32	Vdc
Длительность короткого замыкания на выходе	tSC	Постоянно
Температура кристалла	TJ	150	°C
Тепловое сопротивление, кристалл-воздух	RθJA		°C /W
Case 646		118
Case 751A		156
Case 948G		190
Диапазон температур хранения	Tstg	−65…+150	°C
Диапазон рабочих температур LM324, LM324A, LM324E	TA	0…+70	°C

• HBM (модель человеческого тела – имитирует контакт с человеком) – 2000 V.
• ММ (модель машины – имитирует контакт с оборудованием) – 200 V.

Таблица электрических параметров

Данные в таблице действительны при V_CC=5.0 V, V_EE=GND, T_A=25°C.

Параметр	Обозн.	Мин.	Тип.	Макс.	Ед. изм.
Разница входных напряжений смещения	VIO				mV
VCC = 5,0…30 V
TA = 25°C			2	7
TA = Thigh				9
TA = Tlow				9
Средний температурный коэффициент VIO	ΔVIO/ΔT	−	7	−	µV/°C
TA = Thigh…Tlow
Разница входных токов смещения	IIO	−	5	50	nA
TA = Thigh…Tlow		−	−	150
Средний температурный коэффициент IIO	ΔIIO/ΔT	−	10	−	pA/°C
TA = Thigh…Tlow
Входной ток смещения	IIB	−	−90	−250	nA
TA = Thigh…Tlow				−500
Диапазон входного синфазного напряжения	VICR				V
TA = +25°C		0		28,3
TA = Thigh…Tlow		0		28
Диапазон входного дифференциального напряжения	VIDR	−	−	VCC	V
Коэффициент усиления большого сигнала по без обратной связи	AVOL				V/mV
RL = 2. 0 kΩ, VCC = 15 V,		25	100	−
TA = Thigh…Tlow		15
Разделение входных каналов при 10…20 kHz	CS	−	−120	−	dB
Коэффициент подавления синфазного сигнала, при RS менее 10 kΩ	CMR	65	70	−	dB
Коэффициент подавления помех источника питания	PSR	65	100	−	dB
Максимальное выходное напряжение	VOH				V
VCC = 5 V		3,3	3,5
VCC = 30 V		27	28
Минимальное выходное напряжение VCC = 5 V	VOL		5	20	mV
Выходной ток VCC = 15 V, ТА=25°С	IO +	20	40		mA
Выходной ток (нагрузка подключена к источнику питания) VCC = 15 V, TA = 25°C	IO −	10	20		mA
Выходной ток короткозамкнутой нагрузки на землю	ISC		40	60	mA
Ток источника питания при VCC = 30 V VO = 0 V				3	mA

Внутренняя принципиальная схема 1-го канала ИМС LM324

LM324 содержит 4 операционных двухступенчатых усилителя с частотной компенсацией. Первый каскад – входной дифференциальный, собран на элементах Q20 и Q18 с буферными транзисторами Q21 и Q17 и дифференциального преобразователя на Q3 и Q4. Первая ступень не только усиливает входные сигналы, она определяет уровни сдвига сигналов и нормализует характеристику крутизны. Такое схемное решение позволяет применить в компенсационной линии конденсатор очень малой емкости – 5,0 пФ), что увеличивает эффективность использования полезной площади кристалла. Дифференциальный каскад на транзисторах с разделенными коллекторами Q20 и Q18 преобразует входные напряжения в ток. Другая особенность этой ступени в том, что при питании усилителя однополярным напряжением не происходит насыщения транзисторов дифференциального каскада.

Второй каскад — это стандартный усилительный каскад. Для нагрузки он является источником тока.

Все 4 усилителя на рабочие режимы выводятся одним узлом смещения. Благодаря этому каждый усилитель обладает хорошими показателями температурной стабильности и подавления шумов по линии питания.

Импортные и отечественные аналоги

ИМС LM324 широко применяется в радиолюбительских разработках и электронных устройствах радиотехнический промышленности. Ее отличительные особенности, – наличие дифференциальных входов и высокий коэффициент усиления используется при конструировании различных электронных схем повышенной функциональности: интегрирующих, дифференцирующих, модулирующих узлах и блоках, а также в сумматорах и вычитателях. Это только небольшая часть областей применения LM324. Кроме того, промышленность постоянно выпускает новые приборы, в которых используется данная ИМС.

Естественно, что производители электронных радиокомпонентов предлагают большой перечень микросхем-операционных усилителей, которые можно использовать для замены LM324.

Производители	Аналоги
Импортные	ULN4336N, GL324, LA6324, IR3702, HA17324, MB3614, NJM2902D, SG324N, TDB0124, UA324, TA75902P
Отечественные	1401УД2, 1435УД2

Типовые эксплуатационные характеристики

Зависимость входного напряжения от напряжения питания.

Зависимость коэффициента усиления большого сигнала с разомкнутой обратной связью от частоты.

Зависимость выходного напряжения от частоты.

График отклика выходного сигала на входной импульс.

Зависимость тока потребления от напряжения питания.
