Проверка сопротивления изоляции гост. Проверка сопротивления изоляции: методы, нормы и особенности измерений — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно проводить измерение сопротивления изоляции электрооборудования. Какие нормы и стандарты регламентируют эту процедуру. На что обратить внимание при проверке изоляции кабелей, проводов и других элементов электроустановок.

Содержание

Зачем нужно измерять сопротивление изоляции

Измерение сопротивления изоляции электрооборудования является важной процедурой, которая позволяет:

Выявить повреждения и дефекты изоляции на ранней стадии
Предотвратить короткие замыкания и возгорания электроустановок
Обеспечить безопасность персонала при работе с электрооборудованием
Продлить срок службы электрических машин, кабелей и проводов
Оценить общее состояние изоляции и спланировать профилактические работы

Регулярные проверки сопротивления изоляции позволяют своевременно обнаружить ухудшение ее свойств и принять меры до возникновения аварийных ситуаций.

Основные нормативные документы

Измерение сопротивления изоляции электрооборудования регламентируется следующими стандартами и правилами:

ГОСТ Р 50571.16-99 — устанавливает нормируемые величины сопротивления изоляции электроустановок
Правила устройства электроустановок (ПУЭ)
Правила технической эксплуатации электроустановок потребителей (ПТЭЭП)
РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования»
МЭК 364-6-61 — международный стандарт по измерениям сопротивления изоляции

В этих документах приведены требования к методикам измерений, нормируемые значения сопротивления изоляции для различных видов оборудования, периодичность проверок.

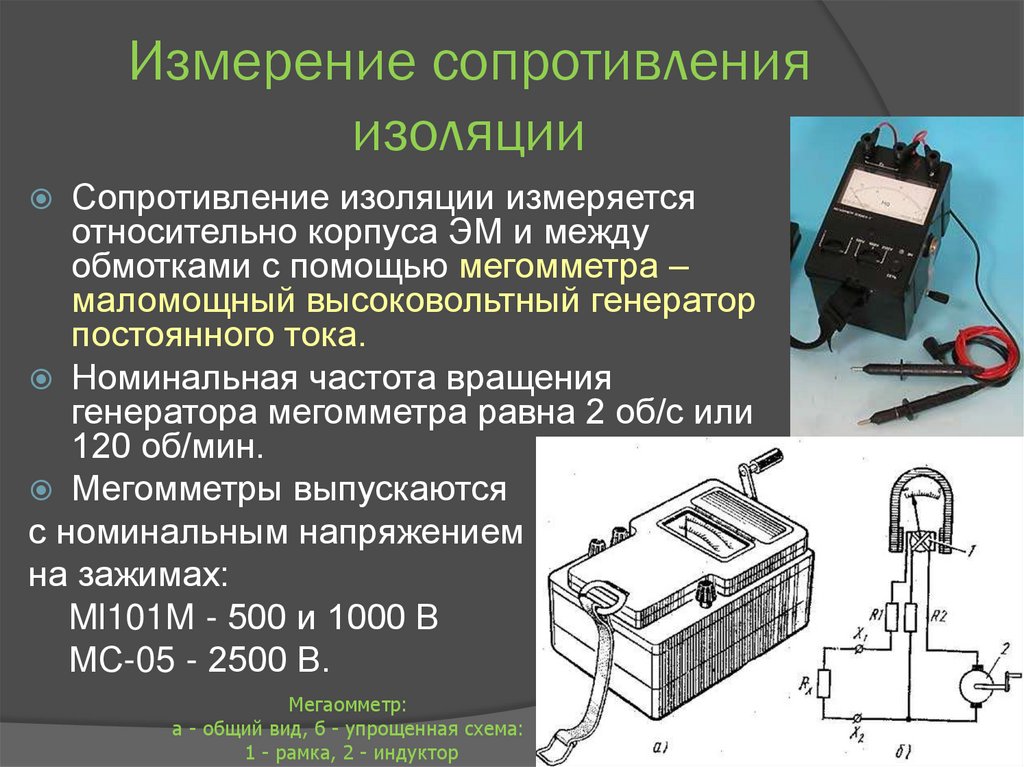

Приборы для измерения сопротивления изоляции

Для проведения измерений используются специальные приборы — мегаомметры. Наиболее распространены следующие типы мегаомметров:

М4100 — пять модификаций с разными диапазонами измерений
Ф4100 — с питанием от электросети, рассчитаны на напряжения 100, 500, 1000 В

ЭС0202 — на напряжения 100, 250, 500, 1000 и 2500 В
Цифровые мегаомметры последних поколений

Минимальный класс точности приборов для измерения сопротивления изоляции должен быть не ниже 4-го. Мегаомметры подлежат ежегодной поверке в органах Госстандарта.

Методика измерения сопротивления изоляции кабелей

При измерении сопротивления изоляции кабелей необходимо:

Убедиться в отсутствии напряжения на кабеле
Снять остаточный заряд, заземлив жилы на 2-3 минуты
Очистить концы кабеля от загрязнений
Выбрать необходимый предел измерений мегаомметра
Провести контрольную проверку прибора
Измерить сопротивление изоляции между каждой жилой и землей
При необходимости измерить сопротивление между жилами
Зафиксировать показания через 15 и 60 секунд
Рассчитать коэффициент абсорбции

Измерения проводят в диэлектрических перчатках. Количество замеров зависит от числа жил кабеля.

Особенности измерения сопротивления изоляции электрооборудования

При проверке изоляции электрических машин, трансформаторов и другого оборудования учитывают следующие факторы:

Влияние температуры на сопротивление изоляции
Необходимость измерения относительно корпуса
Особенности измерения для разных видов оборудования
Требования к подготовке оборудования перед измерениями

Для электрических машин и трансформаторов применяют температурные коэффициенты для приведения результатов к нормальным условиям.

Нормы сопротивления изоляции

Минимально допустимые значения сопротивления изоляции зависят от номинального напряжения электроустановки:

До 1000 В — не менее 0,5 МОм
Свыше 1000 В — не менее 1 МОм на каждый киловольт номинального напряжения

Для разных видов оборудования установлены свои нормы. Например, для электродвигателей напряжением до 1000 В сопротивление изоляции обмоток должно быть не менее 0,5 МОм при температуре 10-30°C.

Техника безопасности при измерениях

При проведении измерений сопротивления изоляции необходимо соблюдать следующие правила безопасности:

Работы выполняются по наряду-допуску бригадой не менее 2 человек
Производитель работ должен иметь группу по электробезопасности не ниже IV
Измерения проводятся только на отключенном оборудовании
Обязательно применение диэлектрических перчаток
Перед измерениями снимают остаточный заряд с токоведущих частей
Измерительные провода не должны касаться посторонних предметов

Строгое соблюдение правил техники безопасности позволяет избежать поражения электрическим током при проведении измерений.

ГОСТ 21342.13-78 Резисторы. Метод измерения сопротивления изоляции

Цена 10 кол.

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

СОЮЗА ССР

МЕТОДЫ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ

ГОСТ 21342.13—78 (СТ СЭВ 3771—82), ГОСТ 21342.14—76 ГОСТ 21342.15—78 (СТ СЭВ 3772—82), ГОСТ 21342.16—78 ГОСТ 21342.17—78 (СТ СЭВ 2748—80), ГОСТ 21342.18—78 (СТ СЭВ 3983—83), ГОСТ 21342.19—78 (СТ СЭВ 2749—80), ГОСТ 21342.20—78 (СТ СЭВ 2747—80)

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

УДК 621.316.8:621.317.333 :006.354 Группа Э29

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗИСТОРЫ

Метод измерения сопротивления изоляции

Resistors.

Method of measuring insulation resistance

ГОСТ

21342.13—78* *

(СТ СЭВ 3771—82)

Взамен

ГОСТ 3223—67 и ГОСТ 11199—65 в части метода измерения сопротивления изоляции

Постановлением Государственного комитета стандартов Совета Министров СССР от 21 февраля 1978 г. № 508 срок введения установлен

с 01. 07.79

Проверен в 1984 г. Постановлением Госстандарта от 29.04.85 № 1286 срок действия продлен

до 01.07.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на постоянные изолированные и переменные резисторы и устанавливает метод измерения сопротивления изоляции.

Общие требования при измерении сопротивления изоляции и технике безопасности — по ГОСТ 21342.0—75.

Стандарт полностью соответствует СТ СЭВ 3771—82, Публикациям МЭК H5-1, 393-1.

(Измененная редакция, Изм. № 1).

1. АППАРАТУРА

1.1. Приборы или установки для измерения сопротивления изоляции резисторов должны обеспечивать измерение с погрешностью в пределах ±0,2 /?_из, где /?_из — измеряемое сопротивление изоляции, МОм.

1.2. Измерение проводят при напряжении, указанном в таблице, если в стандартах на резисторы конкретных типов не указано другое напряжение.

Напряжение изоляции — максимальное пиковое значение напряжения, которое может быть приложено продолжительное время между выводами резистора и его другими внешними токопроводящими частями, соединенными между собой. Напряжение изоля-

Издание официальное Перепечатка воспрещена

★

* Переиздание (ноябрь 1984 г.) с Изменением № 1, утвержденным в ноябре 1983 г. (ИУС 2—84).

ции должно быть не менее чем на 1,42 больше предельного напряжения резистора при нормальном атмосферном давлении. В условиях пониженного атмосферного давления напряжение изоляции должно быть меньше и указано в стандартах или технических условиях на резисторы конкретных типов.

Напряжение	Измерительное постоян
изоляции, В	ное напряжение, В
До 500	100 ± 15
500 и св. 500	500 ±50

Пр имечание. Для резисторов с выключателем измерительное напряжение выбирают исходя из наименьшего напряжения изоляции резистора или вы ключателя.

(Измененная редакция, Изм. «Ns 1).

2. ПОДГОТОВКА К ИЗМЕРЕНИЮ

2.1. Постоянные резисторы подготавливают перед измерением. способами, которые указывают в стандартах или технических условиях на конкретные типы резисторов. Предпочтительным является способ V-блока.

2.1Л. Способ 1. Корпус резистора, не имеющего элементов крепления, плотно обертывают металлической фольгой.

У резисторов с аксиальными выводами фольга должна выступать за каждый торец корпуса не менее чем на 5 мм, при этом зазор между фольгой и выводами должен быть не менее 1 мм. Выступающие края фольги не должны загибаться на края резистора-

Если данное условие выполнить невозможно, то величину зазора устанавливают в стандартах или технических условиях на конкретные типы резисторов. Для обеспечения указанного зазора фольга может быть отодвинута от торца резистора или уменьшены ее выступающие края.

Если резисторы не имеют аксиальных выводов, между краем фольги и каждым выводом должен быть оставлен зазор от 1 до 1,5 мм.

2.1.2. Способ 2. Резистор, имеющий элементы крепления, крепят к металлической пластине способом, указанным в стандартах или технических условиях на конкретные типы резисторов. Поверхность пластины должна выступать за установочную плоскость резистора во всех направлениях не менее чем на 12,5 мм.

2.1.3. Способ 3. Резистор устанавливают в V-образном приспособлении (V-блок), состоящем из двух металлических пластин, расположенных под углом (90±5)°. Ширина блока должна быть такой, чтобы корпус резистора не выступал за его края. Между

резистором и блоком должен быть обеспечен прочный контакт. Выводы резистора должны быть расположены таким образом, чтобы расстояние между ними и любой точкой блока составляло не менее радиуса корпуса резистора, уменьшенного на радиус вы* вода (если диаметры различны, уменьшенного на большой радиус),— для резисторов цилиндрической формы и половины меньшей стороны корпуса резистора, уменьшенного на радиус вывода (если диаметры различны, уменьшенного на большой радиус),— для резисторов прямоугольной формы.

Несоосность выводов при их выходе из корпуса резистора можно не принимать во внимание.

Примечание Требования к подготовке и проведению измерения сопротивления изоляции резисторов с радиальными выЭ°Д^ами, имеющими открытую трубчатую конструкцию, устанавливают в стандарт³* или технических условиях конкретные типы резисторов.

2.2. Переменные резисторы, предназначенные для монтажа на металлической панели, монтируют способом» указанным в стандартах или технических условиях на конкретные типы резисторов.

ЪО ЪСС’Л ДОЛЖНЫ УГС ЧЮй па

6 мм превышать размеры установочной поверхности резистора.

2.3. Способ подготовки переменных резисторов с неметаллическими корпусами к измерению сопротивления изоляции указывают в стандартах или технических условиях на конкретные типы резисторов.

Разд. 2- (Измененная редакция, Изм. 1).

3. ПРОВЕДЕНИЕ ИЗМЕРЕНИЯ

3.1. При измерении сопротивления изоляции постоянных резисторов напряжение подают:

на резисторы, подготовленные по п. 2.1*1»— между соединенными вместе выводами и фольгой;

на резисторы, подготовленные по п. 2-1.2,— между соединенными вместе выводами резистора и пластиной;

на резисторы, подготовленные по п. 2.1Д—между соединенными вместе выводами резистора и блоком.

3.2. При измерении сопротивления изоляции переменных резисторов напряжение подают:

между соединенными выводами резистора и соединенными металлическими частями корпуса резистора» которые соединены с подвижной системой;

между соединенными вместе выводами выключателя и соединенными металлическими частями корпуса резистора;

между разомкнутыми контактами выключателя. я резисторов с выключателями напряжение допускается подавать между соединенными выводами резистора и выключателя и соединенными металлическими частями корпуса резистора.

3.3. Резистор подключают к измерительным зажимам прибора и выдерживают под напряжением в течение (60 ±5) с.

Значение сопротивления изоляции определяют после истечения этого времени. Допускается сокращение времени измерения, если значение сопротивления изоляции определено ранее 60 с, но не менее чем через 10 с после подачи напряжения.

Разд. 3. (Измененная редакция, Изм. № 1).

Изменение № 2 ГОСТ 21342.13—78 Резисторы. Метод измерения сопротивления изоляции

Утверждено и введено в действие Постановлением Госстандарта России от 16,07.92 № 712

Дата введения 01.01.93

На обложке и первой странице под обозначением стандарта и вводной части исключить обозначение: (СТ СЭВ 3771—82).

Вводная часть, Первый абзац. Заменить слова: «постоянные изолированные* на «изолированные постоянные:*;

последний абзац исключить.

Пункт 1.2. Первый абзац после слова «стандартах» дополнить словами: «или технических условиях».

Пункт 2.3 после слова «корпусами» дополнить словами: «и с изоляционным покрытием корпуса и вала».

Пункт 3.2. Второй абзац изложить в новой редакции: «между соединенны-

(Продолжение см. с, 180)

мн вместе выводами резистора и соединенными вместе внешними металлическими частями корпуса резистора, соединенными с подвижной системой (в резисторах с изолированной подвижной системой)*;

третий абзац после слова «соединенными* дополнить словами: «вместе внешними металлическими»;

примечание 1 после слова «корпусом» дополнить словами: «и с изолированным покрытием корпуса и вала»;

примечание 2 после слов «между соединенными» дополнить словом: «вместе»; после слов «и соединенными» дополнить словами: «вместе внешними металлическими»;

исключить слово; «корпуса».

Пункт 3.3. Второй абзац после слов «сокращение времени» изложить в новой редакции: «выдержки под напряжением при стабильных показаниях сопротивления изоляции, но не менее 10 с после цодачи напряжения».

(ИУС Ка 10 1992 г.)

(Продолжение изменения «* ? *>1149 —78\

Измерение сопротивления изоляции электрооборудования

Измерение сопротивления изоляции проводов, силового оборудования, кабелей, аппаратов, других элементов электроустановки производятся с целью устранения возможных нарушений соответствия сопротивления установленным нормам.

Стандарты измерения изоляции

Измерение сопротивления изоляции электрооборудования до 1000В производится по правилам, установленным п. 612. 3 стандарта МЭК 364-6-61. При измерении сопротивления изоляции проводов ( кабелей) сначала проводят измерения между фазными проводниками всех пар фаз поочередно. Затем измеряется сопротивление изоляции каждого фазного провода относительно земли. Основное условие – отсоединить электроприборы, вывернуть лампы и снять предохранители. В том случае, если к цепи стационарно подключены электронные приборы, то измерение должно проводиться по другой методике: соединяются фазные и нейтральные проводники и измеряется сопротивление между ними и землей. Если не соблюдать это правило при измерении сопротивления изоляции электрооборудования, то есть риск повреждения электронных приборов.

Дополнительно требования к измерению сопротивления изоляции изложены в п. 1. 20 приложения 1 ПТЭЭП и п.413.3 ГОСТ Р 50571.3-94. Они касаются не только состояния системы, в которой проводится измерение. Особое внимание уделяется помещению, в котором проводятся электроизмерительные работы как части электрохозяйства: пол и стены помещения, зоны или площадки, где проводится измерение сопротивления изоляции, должны быть непроводящими. Это необходимо для того, чтобы при прикосновении к частям аппаратуры с разными потенциалами в случае, если изоляция повреждена, не произошло поражения током.

Требования жестко устанавливают расположение токопроводящих частей при измерении сопротивления изоляции: так, открытые проводящие части и сторонние проводящие части разводятся на расстояние. Между открытыми проводящими частями и сторонними проводящими частями должны быть установлены эффективные приборы. Сторонние проводящие части изолируются с определенным напряжением: при измерении сопротивления изоляции электрооборудования при номинальном напряжении электроустановок не выше 500 В – 50 кОм, при напряжении свыше 500 В — 100 кОм. Для того, чтобы измерить изоляцию поверхностей, требуется провести три измерения: в одном метре от сторонних проводящих частей, два других – на большем удалении. Нормативы измерений установлены в МЭК 364-6-61.

Измерения сопротивления изоляции проводится с помощью мегаоомметра, а испытания оборудования с подачей повышенного напряжения промышленной частоты или выпрямленного напряжения в электроустановках до и выше 1 кВ – выполняется только бригадой от двух человек и больше, с группой допуска по электробезопасности у производителя работ — не ниже четвертой ( IV) , у члена бригады –должна быть третья группа ( III) по электробезопасности (ЭБ) ,у охраняющего рабочее место допускается вторая (II) группа по ЭБ. Все испытания электрооборудования, выполняемые с помощью передвижной установки, проводятся по наряду. Допуск к работам в электроустановке осуществляет оперативный персонал, а вне электроустановок – ответственный руководитель работ или производитель работ. Если напряжение в установке ниже 1 кВ, для измерения все равно требуются два работника, один из которых должен иметь допуск по электробезопасности не меньше третьей группы. Измерение сопротивления изоляции может проводиться одним работником с третьей группой по электробезопасности. Ротор работающего генератора в части измерения сопротивления изоляции проверяется двумя работниками третьей и четвертой группой по электробезопасности. После подключения мегаоомметра к токоведущим частям надо снять заземление. Заземление необходимо для снятия заряда с токоведущих частей.

В соответствии с нормативным документом «Правила по охране труда при эксплуатации электроустановок» (ПОТ), список мероприятий по измерению сопротивления изоляции электрооборудования определяет лицо, выдающее наряд или распоряжение. Периодичность испытаний и минимальная допустимая величина сопротивления изоляции должны соответствовать указанным в нормативных документах: Объем и нормы испытаний электрооборудования ( ОиНИЭ, РД (СО) 34.45-51.300-97), Правила устройства электроустановок (ПУЭ), Правил технической эксплуатации электроустановок потребителей (ПТЭЭП). В ГОСТ Р 50571.16-99 также указаны нормируемые величины сопротивления изоляции электроустановок.

Важно, чтобы соблюдался температурный режим и уровень влажности, допустимый при измерении сопротивления: температура изоляции не должна подниматься выше +35 градусов Цельсия и опускаться ниже +5 градусов. Степень увлажненности рассчитывается по формуле Kабс=R60/R15, где R60 – измеренное сопротивление изоляции через 60 секунд после приложения напряжения мегаоомметра, R15 – через 15 секугд. Отношение этих двух величин называется коэффициентом абсорбции. Практика измерения сопротивления изоляции электрооборудования показывает, что оптимальная влажность воздуха для достижения коэффициента абсорбции, отличающегося от заводских показателей не более, чем на 20%, должна быть не выше 80%. Коэффициент абсорбции не должен превышать величину 1,3 (нормируется в ПТЭЭП) при температуре от +10 до +30 градусов Цельсия. Если по результатам измерений электрооборудование имеет коэффициент абсорбции ниже 1,3- оно подлежит сушке.

Измерение сопротивления изоляции электроустановок производится с помощью цифровых измерителей с преобразованием напряжения, либо мегаоомметры генераторного типа. Ежегодная поверка приборов проводится органами Госстандарта РФ, в Санкт-Петербурге — ФГУ Тест –Санкт Петербург, или ВНИИМ им. Д.И.Менделеева о чем выдаются свидетельства о проверке. Если проверка не проведена в срок, прибор к эксплуатации не допускается. Измерение сопротивления изоляции групповых кабельных линий электропроводок проводится мегаоомметрами на 1 кВ для магистральных кабелей — на напряжение 2,5 кВ . Для измерения сопротивления изоляции электрооборудования после монтажа значения напряжения мегаомметра (0,5 или 1 кВ) указаны в НД ПУЭ ,глава 1.8 в таб. 1.8.34. Заключение о непригодности проводки делается в случае, если после измерения сопротивления изоляции выясняется, что сопротивление менее нормируемого значения.

Порядок измерения сопротивления изоляции

В настоящее время наиболее распространены мегаомметры типа М4100 (пяти модификаций М4100/1-М4100/5). Мегаомметры серии Ф. 4100, с электронным питанием от электросети, рассчитаны на номинальное рабочее напряжение 100, 500, 1000 (Ф4101, Ф4102). Мегаоомметры ЭС-0202/1Г (на 100, 250, 500 В) и ЭС0202/2Г (500, 1000 и 2500) уже не выпускаются, тем не менее, мегаомметры типа M l101 М, МС-05, МС-06 используются с большим успехом. Минимальный класс точности приборов – четвертый. Измерение сопротивления изоляции электроустановок происходит путем присоединения мегаоомметров к схеме. Присоединение проводится с помощью гибких одножильных проводов. Сопротивление изоляции этих проводов, длина которых должна составлять не менее 2-3 метров, должна составлять 100 Мом. Концы проводов маркируются, на них со стороны мегаоомметра надеваются оконцеватели, а противоположные концы снабжаются зажимами типа «крокодил», при этом зажимы снабжаются специальными щупами или изолированными ручками. Провода при измерении сопротивления изоляции электроустановок «не должны касаться друг друга, почвы, заземленных конструкций, оболочек кабелей. При измерении сопротивления изоляции относительно земли зажимы «з» (земля) соединяются с заземленным корпусом аппарата, заземленной металлической оболочкой кабеля или с защитным заземлением, а зажим «л» (линия) — к проводнику тока».

Измерение сопротивления изоляции силовых кабелей и электропроводок

Начало измерения сопротивления изоляции начинается с проверки кабеля на напряжение – оно должно отсутствовать. Заземление на 2-3 минуты снимает с токоведущей жилы остаточные заряды, и можно приступать к работе. Пыль, грязь, другие посторонние субстанции затрудняют точное измерение сопротивления изоляции, поэтому кабель нужно от них очистить. Сверка с заводским паспортом дает нашим экспертам величину предполагаемого сопротивления, исходя из чего, выбирается предел измерений. После контрольной проверки – определения показаний на шкалах мегаоомметра при замкнутых и разомкнутых проводах – прибор допускается эксплуатацию. При разомкнутых проводах стрелка должна указывать на бесконечность, при замкнутых – на ноль.

Измерение сопротивления изоляции начинается с проверки каждой фазы относительно заземления. Если показания выявят нарушения изолирующей функции, проводится замер относительно земли изоляции каждой фазы, а также между двумя фазами. Количество замеров варьируется: для трехжильного кабеля могут быть проведены 3-6 замеров, для пятижильного – 4, 8 или 10. Поскольку существует несколько схем, в паспорте замеров обязательно указывать схему, по которой выполнялись работы.

Граничные показатели мегаомметра – 15 и 60 секунд с момента присоединения к исследуемому объекту, из них вычисляется и коэффициент абсорбции, то есть влажности изоляции. Если значения явно не соответствуют ожидаемому, рекомендуется повторно снять остаточное напряжение, наложив заземление, переключить предел и повторить замер. По правилам техники безопасности измерения сопротивления изоляции электрооборудования, эту операцию требуется проводить в диэлектрических перчатках. Помимо этого, строго рекомендуется соблюдать правила измерений, указанные в п.п. 1.7.81, 2.1.35 ПУЭ: «Нулевые рабочие и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников»; «как со стороны источников питания, так и со стороны приемника, нулевые проводники должны быть отсоединены от заземленных частей», «схема испытания… имеет различия лишь в количестве замеров (4 или 8, вместо 3 или 6) и в отсутствие необходимости использовать зажим «Экран» на мегаомметрах»; «измерение сопротивления изоляции силовых и осветительных электропроводок производится при снятом напряжении, выключенных выключателях, снятых предохранителях, отключенных электроприемниках, аппаратах, вывернутых электролампах».

Измерение сопротивления изоляции силового электрооборудования

Как и для изоляции кабелей, для электрических аппаратов и машин большое значение имеет температура. Так, для изоляции класса А характерно увеличение сопротивления изоляции в полтора раза при понижении температуры на каждые 10 градусов. Изоляция класса В увеличивает сопротивление в два раза при повышении температуры на 10 градусов. Поэтому установлены температурные пределы для измерения сопротивления изоляции электрооборудования, а также разработаны специальные коэффициенты: для электрических машин – Кт, для трансформаторов – Кз, которые можно посмотреть в таблице. Нормы для сопротивления изоляции приведены в двух документах: для уже работающих установок – в ПТЭЭП, для находящихся в процессе ввода в эксплуатацию – в ПУЭ.

Помимо изоляции проводки, при измерении сопротивления изоляции электрооборудования, замеряется и сопротивление относительно корпуса и наружных металлических частей при выключенном двигателе. Как правило, такие замеры проводятся для переносных электроинструментов. Если корпус инструмента выполнен из диэлектрика, его перед измерением оборачивают металлической фольгой и соединяют с контуром заземления. Для переносных трансформаторов дополнительно проводятся замеры сопротивления изоляции между корпусом и обмотками.

А также между обмотками, при этом вторичную обмотку надо закоротить на корпус. Измерения сопротивления изоляции электрооборудования включают в себя и измерения сопротивления изоляции автоматических выключателей и устройств защитного отключения.

Правила измерения регулируются ГОСТ Р 50345-99 и ГОСТ Р 50030.2-99, которых рассматриваются разные типы УЗО и АВ, первый устанавливает правила измерений для аппаратов с минимальным сопротивлением изоляции 2 или 5 МОм (п.п. 1,2 и п.3 — соответственно), второй документ устанавливает правила измерений для аппаратов с минимальным сопротивлением изоляции не менее 0,5 МОм. Согласно ГОСТам, измерение сопротивления изоляции электрооборудования такого типа производятся:

Между каждым выводом полюса и соединенными между собой противоположными выводами полюсов при разомкнутом состоянии выключателя или УЗО;

Между каждым разноименным полюсом и соединенными между собой оставшимися полюсами при замкнутом состоянии выключателя или УЗО;

Между всеми соединенными между собой полюсами и корпусом, обернутым металлической фольгой.

При работе с измерительными приборами в части замеров сопротивления изоляции УЗО и АВ, необходимо помнить о разнице параметров выходного напряжения и наибольшего значения измеряемого сопротивления у разных видов измерительных приборов: только в семействе мегаомметров Ф4100 насчитывается пять разных типов.

Все виды измерений сопротивления изоляции электрооборудования проводятся нашими специалистами в точном соответствии с требованиями ГОСТ Р, ПТЭЭП, ПУЭ , ОиНИЭ и других нормативных документов, оформляются протоколами со всеми необходимыми приложениями. Электроизмерительная лаборатория имеет все разрешительные документы для проведения видов работ.

Электрическое испытательное оборудование | электростанция к розетке

Изоляция везде! Каждый электрический провод на вашей подстанции, заводе или фотоэлектрической системе, будь то двигатель, инвертор, трансформатор или распределительное устройство, покрыт электрической изоляцией. Мы могли бы продолжать перечислять вещи с электрической изоляцией, но это быстро устарело бы. Мы скажем вам, что изоляция предназначена для того, чтобы удерживать электрический ток именно там, где он должен быть — на его пути вдоль проводника. Что подводит нас к большому вопросу…

Что такое сопротивление изоляции?

Закон Ома говорит нам, что чем больше напряжение, тем больше будет ток. И чем меньше сопротивление провода, тем больший ток вы получите при том же напряжении. Помните: напряжение = ток x сопротивление, верно? Верно.

Сопротивление изоляции (IR) — это показатель того, насколько хороша или плоха ваша изоляция, что может помочь вам в общей оценке состояния вашего электрооборудования. Между прочим, нет идеальной изоляции с бесконечным сопротивлением, но хорошая изоляция имеет относительно высокое сопротивление току. Точно так же плохая изоляция будет иметь относительно низкое значение сопротивления.

Что такое ИК-тест?

Чтобы измерить его, вам нужно будет запустить ИК-тест. Если вы пропустили это или вы здесь впервые, ИК — это сокращение от сопротивления изоляции, а не инфракрасного излучения. Не делайте этой ошибки; вас предупредили.

В любом случае, фактические значения сопротивления могут сильно различаться в зависимости от факторов окружающей среды, таких как температура и влажность. Таким образом, ведение хороших записей имеет первостепенное значение. С небольшим ведением записей и регулярным графиком тестирования вы можете получить действительно хорошую картину электрического состояния вашего оборудования.

Для проведения ИК-теста вам понадобится тестер изоляции. Традиционно они приводились в действие вручную, но более современные тестеры работают от батареи или от сети. Некоторые люди все еще качают свои классические рукоятки, так что каждому свое! Если вы ищете обновление, обратите внимание на MTR105. Это больше, чем тестер изоляции; это действительно все.

С 1889 года, когда наши основатели Сидней Эвершед и Эрнест Виньолес изобрели самый первый прибор, тестер изоляции значительно модернизировался, но механика испытания не изменилась. Тестер изоляции подает постоянное напряжение на изоляцию, что вызывает небольшой ток утечки или резистивный ток через нее. Затем ваш тестер рассчитает сопротивление по закону Ома и выведет результат измерения на экран. К счастью для вас, здесь нет никакой математики!

Зачем измерять сопротивление изоляции?

Вероятно, существуют сотни причин, по которым вам следует измерять сопротивление изоляции, но вот пять основных.

Продлите срок службы вашего оборудования легко выявить устойчивые тенденции к снижению сопротивления изоляции. Это будет указывать на то, что впереди проблемы. Хорошей новостью является то, что вам обычно дается достаточно времени, чтобы заранее спланировать профилактическое обслуживание.
Без регулярного тестирования невозможно предсказать надвигающиеся сбои и заранее поддерживать работоспособность вашего оборудования.
Экономия денег
Точно так же, когда оборудование неожиданно выходит из строя, это беспорядок. Например, отключение двигателя — с незапланированным простоем — может привести к значительным производственным или финансовым потерям для вашего предприятия. Не говоря уже о том, что стоимость полной замены оборудования после отказа намного дороже, чем простой ремонт изоляции. С помощью регулярного ИК-тестирования мы пытаемся предотвратить именно это.
Это быстро и просто
Не рекомендуется время для проведения проверки изоляции из-за огромного количества тестируемого оборудования, но обычно проверки выполняются в течение 30 секунд или 1 минуты.
Кроме того, запустить тест гораздо проще, чем вы думаете. Как только тестовые провода будут на месте, просто поверните селекторный переключатель на нужное напряжение или функцию и нажмите «Тест». В зависимости от модели, которую вы используете, вам может потребоваться удерживать кнопку на протяжении всего теста или всего несколько секунд. Прежде чем приступить к тестированию, обязательно ознакомьтесь с руководством пользователя вашего производителя для получения дополнительных инструкций.

Не верьте нам на слово. Ниже вы можете увидеть один из наших ИК-тестеров в действии. Не стесняйтесь вытаскивать секундомер, если вы чувствуете себя слишком подозрительно.

Посмотреть эту публикацию в Instagram

Публикация пользователя Megger (@megger_us)
Вы ничего не можете повредить
Если вы боитесь повредить свое оборудование, остановитесь. Тестер Hipot сделает это, но тестер изоляции не отнимет жизнь у вашего тестируемого объекта. Несмотря на то, что напряжение значительно велико, выходной ток ограничен всего несколькими миллиамперами, поэтому его мощности недостаточно, чтобы нанести какой-либо ущерб.
Для каждого найдется тестер
Наши тестеры изоляции на самом деле не зависят от конкретного применения, они все могут выполнять свою работу! Некоторые из них больше ориентированы на конкретные отрасли, основанные на встроенных функциях, но это не значит, что другие технические специалисты или подрядчики не могут их использовать! Если вы выбираете тестер, вам решать, какие функции и характеристики наиболее важны для вашей повседневной работы, а также ваши личные предпочтения.
Существует действительно тестер, подходящий для любого бюджета, диапазона измерений и требований к напряжению. С таким количеством вариантов поначалу это может быть ошеломляющим. Как только вы решите, что для вас важнее всего, выбор тестера изоляции станет проще.
Чтобы узнать больше о том, почему вы должны проводить тесты IR, щелкните здесь, чтобы загрузить наше полное руководство по тестированию электрической изоляции.
Как определить сопротивление изоляции в электронагревателях
Автор: — 16 мая 2022
Сопротивление изоляции является ключевым параметром для безопасной работы любого электронагревателя. Все нагреватели Watlow® перед отправкой с производства проходят испытания на сопротивление изоляции. Однако во время транспортировки и хранения материал минеральной изоляции (оксид магния или MgO), используемый в нагревателях с металлической оболочкой, может поглощать влагу, делая нагреватель непригодным для использования до тех пор, пока влага не будет удалена из нагревателя.
Влага влияет на функциональность и характеристики обогревателей с минеральной изоляцией и увеличивает вероятность короткого замыкания на землю. Несмотря на то, что все обогреватели должны быть проверены на сопротивление изоляции перед установкой, обогреватели, хранящиеся в течение длительного периода времени или используемые в регионах с высокой влажностью, особенно уязвимы к поглощению влаги из окружающей среды, и поэтому их всегда следует проверять перед использованием. Когда из окружающей атмосферной влаги поглощается слишком много влаги, нагреватель может стать «мокрым», и перед использованием его необходимо очистить от влаги.
Проверка сопротивления изоляции или проверка мОм необходима для определения качества изоляции внутри нагревательных элементов. Это испытание легко выполнить, и оно должно быть выполнено перед вводом любого электрического нагревателя в эксплуатацию. Этот важный шаг поможет избежать установки «мокрого обогревателя», который с большей вероятностью может привести к повреждению или короткому замыканию.
Что такое сопротивление изоляции?
Чтобы электрический нагреватель работал правильно, ток должен течь непосредственно по проводам катушки внутри нагревательного элемента и не иметь возможности короткого замыкания на внешнюю оболочку из-за поглощенной влаги. Чем больше сопротивление изоляции нагревателя, тем больше способность нагревателя выдерживать напряжение и работать правильно. Когда ток проходит через нагревательный элемент, низкое сопротивление изоляции может привести к возникновению дуги напряжения через диэлектрический материал и заземлению на оболочку, что может привести к разрушению нагревателя или серьезному повреждению системы.
Оксид магния (MgO) обычно используется в качестве диэлектрического материала для изоляции провода элемента от поверхности нагрева или внешней оболочки. Пока сопротивление изоляции MgO остается высоким, нагреватель может работать правильно.
Хотя MgO является превосходным высокотемпературным изолятором, он также гигроскопичен, что означает, что он любит воду и активно вытягивает влагу из окружающей атмосферы, эффективно снижая сопротивление изоляции. Если при полностью включенном нагревателе присутствует слишком много влаги, ток найдет кратчайший путь, образуя дугу на оболочке и замыкая нагреватель.
Возникновение дуги и замыкание на землю нагревателя могут иметь различные последствия, от ложного срабатывания выключателя до взрыва. В зависимости от напряжения и типа нагреваемого материала короткое замыкание на землю может привести к более серьезному взрыву, ведущему к повреждению, травме или даже смерти, поэтому понимание того, как правильно выполнять тест мегаом, необходимо для безопасной работы.
Понимание значения мегаома Проверка
Не все нагреватели имеют одинаковое значение мегаом. В зависимости от конструкции нагревателя, условий эксплуатации, типа уплотнения и т. д. значение МОм нагревателя может быть больше или меньше. Знание приемлемого сопротивления изоляции для вашего обогревателя имеет решающее значение для поддержания высокой производительности окружающей среды. Хотя каждый нагреватель Watlow перед отправкой с завода проходит тщательные испытания, сопротивление изоляции нагревателя со временем может упасть, особенно если нагреватель находится в автономном режиме или находится на хранении. MgO гигроскопичен, то есть чувствителен к влажности воздуха. Со временем MgO будет поглощать больше воды из воздуха, что снижает сопротивление MgO.
Проверка мОм подтверждает, что сопротивление изоляции все еще находится в допустимых пределах. Если значение слишком низкое, обогреватель считается «мокрым обогревателем». Как правило, если нагреватель имеет сопротивление изоляции 500 МОм или более при напряжении 500 В постоянного тока, его можно пускать в эксплуатацию.
Несмотря на то, что для проверки сопротивления изоляции можно использовать мультиметр, важно всегда проверять сопротивление изоляции с помощью подходящего мегомметра.
Что делать, если мегаом слишком низкий?
А что, если вы измерили сопротивление изоляции нагревателя, а мОм оказалось слишком низким? Пора выкинуть этот обогреватель? К счастью, нет. Пользователи могут восстановить мокрые обогреватели до их надлежащего рабочего состояния.

Влажные нагреватели никогда не должны вводиться в эксплуатацию, пока их сопротивление изоляции не будет повышено. Нагреватель не сможет выдерживать высокие напряжения и большие токи. При вводе в эксплуатацию мокрого обогревателя высока вероятность прямого замыкания на землю.
Поскольку влага в оксиде магния снижает сопротивление изоляции, чтобы вернуть нагревателю его надлежащую форму, воду необходимо «прокалить», чтобы удалить внутреннюю влагу. Когда оксид магния подвергается воздействию воды, он становится гидроксидом магния. Гидроксид магния имеет более низкое сопротивление и не работает как изолятор.
Для прогрева нагревателя его обычно помещают в специальную печь для обработки, чтобы высушить нагреватель и удалить всю оставшуюся влагу. Требуется прогрев нагревателя при температуре 120 градусов Цельсия не менее шести часов. Теплого воздуха достаточно, чтобы преобразовать гидроксид магния обратно в оксид магния и воду. Если печь для отжига недоступна, некоторые контроллеры Watlow имеют настройку отжига нагревателя для достижения того же результата перед включением нагревателя для полной работы.
