Проверка сопротивления изоляции методика. Методика измерения сопротивления изоляции: полное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно измерить сопротивление изоляции электрооборудования. Какие нормы и требования существуют для измерения изоляции. Какие приборы используются для проверки изоляции. Как интерпретировать результаты измерений.

Содержание

Что такое измерение сопротивления изоляции и зачем оно нужно

Измерение сопротивления изоляции — это важная процедура диагностики состояния электрооборудования и кабельных линий. Она позволяет выявить повреждения и дефекты изоляции на ранней стадии, предотвратить аварии и обеспечить безопасную эксплуатацию электроустановок.

Основные цели измерения сопротивления изоляции:

Оценка общего состояния изоляции электрооборудования
Выявление локальных повреждений и дефектов
Определение степени увлажнения и загрязнения изоляции
Контроль качества монтажа и ремонта электроустановок
Прогнозирование остаточного ресурса изоляции

Регулярные измерения позволяют своевременно обнаружить ухудшение состояния изоляции и принять меры до возникновения аварийной ситуации. Это повышает надежность и безопасность эксплуатации электрооборудования.

Нормативные требования к измерению сопротивления изоляции

Основные нормативные документы, регламентирующие порядок и нормы измерения сопротивления изоляции:

ПУЭ (Правила устройства электроустановок)
ПТЭЭП (Правила технической эксплуатации электроустановок потребителей)
ГОСТ Р 50571.16-2019 «Электроустановки низковольтные. Часть 6. Испытания»

Согласно этим документам, измерение сопротивления изоляции должно проводиться:

При вводе электроустановки в эксплуатацию
После ремонта или реконструкции
Периодически в процессе эксплуатации (не реже 1 раза в 3 года, для особо опасных объектов — ежегодно)

Минимально допустимые значения сопротивления изоляции для различных видов электрооборудования приведены в нормативных документах. Например, для силовых кабелей до 1 кВ оно должно быть не менее 0,5 МОм.

Приборы для измерения сопротивления изоляции

Для измерения сопротивления изоляции применяются специальные приборы — мегаомметры. Они позволяют подавать на объект испытательное напряжение и измерять протекающий ток утечки.

Основные характеристики мегаомметров:

Диапазон измерений: от 0,01 МОм до 10 000 ГОм
Испытательное напряжение: 100 В, 250 В, 500 В, 1000 В, 2500 В
Погрешность измерений: 2,5-5%

Современные цифровые мегаомметры позволяют автоматически рассчитывать коэффициенты абсорбции и поляризации, сохранять результаты измерений в памяти.

Методика проведения измерений

Общий порядок измерения сопротивления изоляции:

Подготовка объекта — отключение от сети, разрядка, при необходимости очистка изоляции

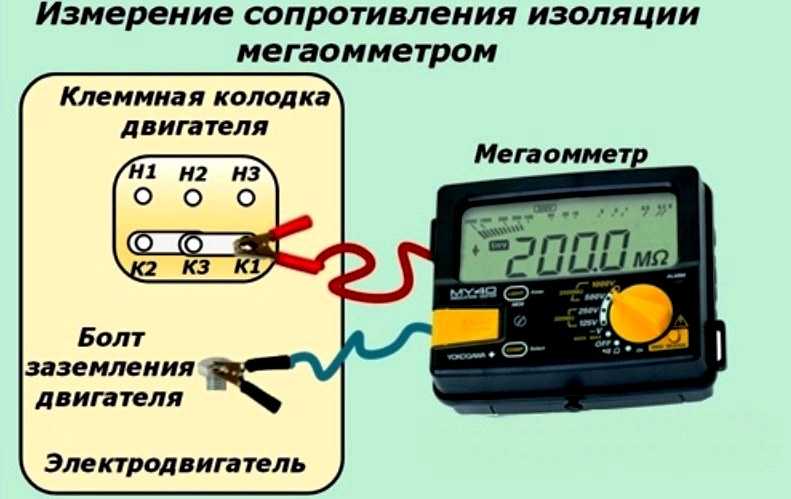

Подключение мегаомметра к испытуемому объекту

Выбор испытательного напряжения
Подача испытательного напряжения
Отсчет показаний через 15 сек и 60 сек
Расчет коэффициента абсорбции
При необходимости — измерение через 600 сек и расчет коэффициента поляризации

Измерения проводятся между всеми токоведущими частями и корпусом, а также между отдельными токоведущими частями.

Анализ результатов измерений

При анализе результатов измерений сопротивления изоляции учитываются следующие факторы:

Абсолютное значение сопротивления (должно соответствовать нормам)
Коэффициент абсорбции (характеризует увлажненность изоляции)
Коэффициент поляризации (характеризует старение изоляции)
Динамика изменения показателей при периодических измерениях

Снижение сопротивления изоляции ниже нормативных значений, уменьшение коэффициентов абсорбции и поляризации свидетельствуют об ухудшении состояния изоляции и необходимости принятия мер.

Меры безопасности при измерениях

При проведении измерений сопротивления изоляции необходимо соблюдать следующие меры безопасности:

Измерения должны выполнять не менее 2 человек, один из которых имеет группу по электробезопасности не ниже IV
Использовать диэлектрические перчатки и инструмент с изолированными рукоятками
Не прикасаться к токоведущим частям во время измерений
После окончания измерений снять остаточный заряд с объекта путем его кратковременного заземления

Строгое соблюдение правил техники безопасности позволит избежать поражения электрическим током при работе с мегаомметром.

Типичные ошибки при измерении сопротивления изоляции

При измерении сопротивления изоляции часто допускаются следующие ошибки:

Неправильный выбор испытательного напряжения

Недостаточное время выдержки перед отсчетом показаний
Влияние поверхностных токов утечки из-за загрязнения изоляции
Не учитывается температура окружающей среды
Неверное подключение измерительных проводов

Чтобы избежать этих ошибок, необходимо строго следовать методике измерений и рекомендациям по эксплуатации мегаомметра.

Заключение

Измерение сопротивления изоляции — важнейшая процедура диагностики состояния электрооборудования. Правильное и своевременное ее проведение позволяет:

Обеспечить надежную и безопасную работу электроустановок
Своевременно выявить дефекты изоляции
Спрогнозировать остаточный ресурс оборудования
Оптимизировать сроки и объемы ремонтов

Соблюдение нормативных требований и методики измерений гарантирует получение достоверных результатов для оценки состояния изоляции электрооборудования.

Методика измерения сопротивления изоляции | Подстанции

испытание
изоляция
измерения и диагностика

ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий документ разработан для электротехнического персонала электролабораторий, электротехнических участков промышленных объектов, проводящих работы по измерению сопротивления изоляции электрооборудования, проводов и кабелей в действующих и реконструируемых электроустановках для всех потребителей электроэнергии независимо от их ведомственной принадлежности.

НОРМАТИВНЫЕ ССЫЛКИ

В настоящем документе используются ссылки на следующие нормативные документы:
Правила технической эксплуатации электроустановок потребителей 1992 г.;
Правила техники безопасности при эксплуатации электроустановок потребителей 1994 г.;
Правила устройства электроустановок 1986 г. ;
Нормы испытания электрооборудования и аппаратов электроустановок потребителей 1982 г.;
Нормы испытания электрооборудования 1978 г.;
ГОСТ 26567-85. Преобразователи электроэнергии полупроводниковые. Методы испытаний;
ГОСТ 3345-76. Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции;
ГОСТ 3484-88. Трансформаторы силовые. Методы электромагнитных испытаний;
ГОСТ 3484.3-83. Трансформаторы силовые. Методы измерений диэлектрических параметров изоляции.

ОПРЕДЕЛЕНИЯ

3.1. В настоящей методике используются термины, установленные в ГОСТ 3345-76, ГОСТ 3484.3-83, ГОСТ 3484.1-88, ГОСТ 16504, ГОСТ 23875.

Распределительное устройство — распределительное устройство генераторного напряжения электростанции или вторичного напряжения понизительной подстанции района (предприятия), к которому присоединены сети района (предприятия).
Обозначения и сокращения:

ВН — обмотки высшего напряжения;
СН — обмотки среднего напряжения;
НН — обмотки низкого напряжения;
НН1, НН2 — обмотки низшего напряжения трансформаторов с расщепленной обмоткой;
R15 — пятнадцатисекундное значение сопротивление изоляции в МОм;
R60 — одноминутное значение сопротивление изоляции в МОм;
ПЭЭП — правила эксплуатации электроустановок потребителей;
ПТБЭЭП — правила техники безопасности при эксплуатации электроустановок потребителей;
ПУЭ — Правила устройства электроустановок.

4. МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Измеряемые показатели

Сопротивление изоляции измеряют мегомметрами (100-2500В) со значениями измеренных показателей в Ом, кОм и МОм.

Средства измерений

К средствам измерения изоляции относятся мегомметры: ЭСО 202, Ф4100, М4100/1-М4100/5, М4107/1, М4107/2, Ф4101. Ф4102/1, Ф4102/2, BM200/G и другие, выпускаемые отечественными и зарубежными фирмами.
4.3 Требования к квалификации

К выполнению измерений сопротивления изоляции допускается обученный электротехнический персонал, имеющий удостоверение о проверке знаний и квалификационную группу по электробезопасности не ниже 3-й, при выполнении измерений в установках до 1000 В, и не ниже 4-й, при измерении в установках выше 1000 В.
К обработке результатов измерений могут быть допущены лица из электротехнического персонала со средним или высшим специальным образованием.
Анализ результатов измерений должен проводить персонал, занимающийся вопросами изоляции электрооборудования, кабелей и проводов.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При выполнении измерений сопротивления изоляции должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019.80, ГОСТ 12.2.007-75, Правилами эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей.
Помещения, используемые для измерения изоляции, должны удовлетворять требованиям взрыво- и пожарной безопасности по ГОСТ 12.01.004-91.
Средства измерений должны удовлетворять требованиям безопасности по ГОСТ 2226182.
Измерения мегомметром разрешается выполнять обученным лицам из электротехнического персонала. В установках напряжением выше 1000 В измерения производят по наряду два лица, одно из которых должно иметь по электробезопасности не ниже IV группы. Проведение измерений в процессе монтажа или ремонта оговаривается в наряде в строке «Поручается». В установках напряжением до 1000 В измерения выполняют по распоряжению два лица, одно из которых должно иметь группу не ниже III. Исключение составляют испытания, указанные в п. БЗ.7.20.
Измерение изоляции линии, могущей получить напряжение с двух сторон, разрешается проводить только в том случае, если от ответственного лица электроустановки, которая присоединена к другому концу этой линии, получено сообщение по телефону, с нарочным и т.п. (с обратной проверкой) о том, что линейные разъединители и выключатель отключены и вывешен плакат «Не включать. Работают люди».
Перед началом испытаний необходимо убедиться в отсутствии людей, работающих на той части электроустановки, к которой присоединен испытательный прибор, запретить находящимся вблизи него лицам прикасаться к токоведущим частям и, если нужно, выставить охрану.
Для контроля состояния изоляции электрических машин в соответствии с методическими указаниями или программами измерения мегомметром на остановленной или вращающейся, но не возбужденной машине, могут проводиться оперативным персоналом или, по его распоряжению, в порядке текущей эксплуатации работниками электролаборатории. Под наблюдением оперативного персонала эти измерения могут выполняться и ремонтным персоналом. Испытания изоляции роторов, якорей и цепей возбуждения может проводить одно лицо с группой по электробезопасности не ниже III, испытания изоляции статора — не менее чем два лица, одно из которых должно иметь группу не ниже IV, а второе — не ниже III.
При работе с мегомметром прикасаться к токоведущим частям, к которым он присоединен, запрещается. После окончания работы необходимо снять остаточный заряд с проверяемого оборудования посредством его кратковременного заземления. Лицо, производящее снятие остаточного заряда, должно пользоваться диэлектрическими перчатками и стоять на изолированном основании.
Производство измерений мегомметром запрещается: на одной цепи двухцепных линий напряжением выше 1000 В, в то время когда другая цепь находится под напряжением; на одноцепной линии, если она идет параллельно с работающей линией напряжением выше 1000 В; во время грозы или при ее приближении.
Измерение сопротивления изоляции мегомметром осуществляется на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегомметра. При снятии заземления необходимо пользоваться диэлектрическими перчатками.

6. УСЛОВИЯ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Измерения изоляции должны проводиться в нормальных климатических условиях по ГОСТ 15150-85 и при нормальном режиме питающей сети или оговоренных в заводском паспорте — техническом описании на мегомметры.
Значение электрического сопротивления изоляции соединительных проводов измерительной схемы должно превышать не менее чем в 20 раз минимально допускаемое значение электрического сопротивления изоляции испытуемого изделия.
Измерение проводят в помещениях при температуре 25±10 °С и относительной влажности воздуха не более 80%, если в стандартах или технических условиях на кабели, провода, шнуры и оборудование не предусмотрены другие условия.

ПОДГОТОВКА К ВЫПОЛНЕНИЮ ИЗМЕРЕНИЙ
При подготовке к выполнению измерений сопротивления изоляции проводят следующие операции:

Проверяют климатические условия в месте измерения сопротивления изоляции с измерением температуры и влажности и соответствие помещения по взрыво- пожароопасности для подбора, к соответствующим условиям, мегомметра.
Проверяют по внешнему осмотру состояние выбираемого мегомметра, соединительных проводников, работоспособность мегаомметра согласно техническому описанию на мегомметр.
Проверяют срок действия госповерки на мегомметр.
Подготовку измерений образцов кабелей и проводов выполняют согласно ГОСТ 3345-76.
При выполнении периодических профилактических работ в электроустановках, а также при выполнении работ на реконструируемых объектах в электроустановках подготовку рабочего места выполняет электротехнический персонал предприятия, где выполняется работа согласно правилам ПТБЭЭП и ПЭЭП.

ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

Отсчет значений электрического сопротивления изоляции при измерении проводят по истечении 1 мин с момента приложения измерительного напряжения к образцу, но не более чем через 5 мин, если в стандартах или технических условиях на конкретные кабельные изделия или на другое измеряемое оборудование не предусмотрены другие требования.

Перед повторным измерением все металлические элементы кабельного изделия должны быть заземлены не менее чем за 2 мин.

Электрическое сопротивление изоляции отдельных жил одножильных кабелей, проводов и шнуров должно быть измерено:

для изделий без металлической оболочки, экрана и брони — между токопроводящей жилой и металлическим стержнем или между жилой и заземлением;
для изделий с металлической оболочкой, экраном и броней — между токопроводящей жилой и металлической оболочкой или экраном, или броней.

Электрическое сопротивление изоляции многожильных кабелей, проводов и шнуров должно быть измерено:

для изделий без металлической оболочки, экрана и брони — между каждой токопроводящей жилой и остальными жилами, соединенными между собой или между каждой токопроводящей; жилой и остальными жилами, соединенными между собой и заземлением;
для изделий с металлической оболочкой, экраном и броней — между каждой токопроводящей жилой и остальными жилами, соединенными между собой и с металлической оболочкой или экраном, или броней.

При пониженном сопротивлении изоляции кабелей проводов и шнуров, отличной от нормативных правил ПУЭ, ПЭЭП, ГОСТ, необходимо выполнить повторные измерения с отсоединением кабелей, проводов и шнуров от зажимов потребителей и разведением токоведущих жил.
При измерении сопротивления изоляции отдельных образцов кабелей, проводов и шнуров, они должны быть отобраны на строительные длины, намотанные на барабаны или в бухты, или образцы длиной не менее 10 м, исключая длину концевых разделок, если в стандартах или технических условиях на кабели, провода и шнуры не оговорена другая длина. Число строительных длин и образцов для измерения должно быть указано в стандартах или технических условиях на кабели, провода и шнуры.

9. ИЗМЕРЕНИЕ ИЗОЛЯЦИИ ПРЕОБРАЗОВАТЕЛЕЙ

9.1. Измерение электрического сопротивления, изоляции преобразователей проводят в соответствии с требованиями настоящего стандарта, а при воздействии климатических факторов измерение сопротивления изоляции проводят с учетом ГОСТ/16962-71.
Средства измерений: мегомметры и омметры по ГОСТ 16862-71. Измерение электрического сопротивления изоляции проводят:
в нормальных климатических условиях; при верхнем значении температуры окружающей среды после установления в преобразователе теплового равновесия;
при верхнем значении относительной влажности.
Сопротивление изоляции измеряют между электрически не соединенными между собой цепями;
электрическими цепями и корпусом. В ТУ или конструкторской документации на преобразователи конкретных серий и типов указывают выводы, между которыми должно быть измерено сопротивление и значение постоянного напряжения, при котором проводится это измерение. Если один из выводов или элементов по схеме соединен с корпусом, то эта цепь на время испытаний должна быть разъединена.

При измерении сопротивления изоляции преобразователей должны выполняться следующие условия:
Таблица 1.

Номинальное напряжение цепи, В	Напряжение измерительного прибора, В
До 100 включительно Свыше 100 до 500 включительно Свыше 500 до 1000 включительно Свыше 1000	100 250-1000 500-1000 2500

перед испытаниями преобразователь должен быть отсоединен от внешних питающих сетей и нагрузки;
входные (выходные) выводы преобразователя, конденсаторы, связанные с силовыми цепями, а также анодные, катодные и выводы управления силовых полупроводниковых приборов должны быть соединены между собой или зашунтированы;

контакты коммутационной аппаратуры силовых цепей должны быть замкнуты или зашунтированы;
электрические цепи, содержащие полупроводниковые приборы и микросхемы, необходимо отключить и, при необходимости, подвергнуть испытаниям отдельно;
напряжение измерительного прибора при измерении сопротивления изоляции в зависимости от номинального (амплитудного) значения напряжения цепи выбирают по табл.

1.
При необходимости сопротивление изоляции измеряют при более высоких напряжениях, но не превышающих испытательное напряжение цепи.
Измерение сопротивления изоляции преобразователей, состоящих из нескольких шкафов, допускается проводить отдельно по каждому шкафу.
Если измеряют сопротивление изоляции каждого шкафа и (или) конструктивного узла преобразователя, то значение сопротивления изоляции каждого шкафа и (или) конструктивного узла должно быть указано в ТУ на преобразователи конкретных серий и типов.
Величины минимально-допустимых сопротивлений изоляции для силовых кабелей, выключателей, выключателей нагрузки, разъединителей, вентильных разрядников, сухих реакторов, измерительных трансформаторов, КРУ 6-10 кВ внутренней установки, электродвигателей переменного тока, стационарных, передвижных и комплектных испытательных устройств приведены в табл. 2.

10. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

10.1. Если измерение для кабельных изделий проводилось при температуре, отличающейся от 20 °С, а требуемое стандартами или техническими условиями на конкретные кабельные изделия, значение электрического сопротивления изоляции нормировано при температуре 20 °С, то измеренное значение электрического сопротивления изоляции пересчитывают на температуру 20°С по формуле:
R20=KRt,
где R20 — электрическое сопротивление изоляции при температуре 20 °С, МОм;
Rt — электрическое сопротивление изоляции при температуре измерения, МОм;
К — коэффициент для приведения электрического сопротивления изоляции к температуре 20 °С, значения которого приведены в приложении к настоящему стандарту.
При отсутствии переводных коэффициентов арбитражным методом является измерение электрического сопротивления изоляции при температуре (20±1)°С.
10.2. Пересчет электрического сопротивления изоляции R на длину 1 км должен быть проведен по формуле:
R=R20L,
где R20 — электрическое сопротивление изоляции при температуре 20 °С, МОм;
L — длина испытуемого изделия без учета концевых участков, км.
Коэффициент К приведения электрического сопротивления изоляции к температуре 20 °С.
Погрешность величины сопротивления изоляции подсчитывают по рекомендациям, указанным в технических описаниях и инструкциях по эксплуатации на мегомметры с учетом внешних влияющих факторов.

11. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Результаты измерений вносятся в протоколы испытания кабелей до и свыше 1000 В, а также в протоколы по профилактическим наладочным работам по устройствам РЗА и электрооборудования.

Таблица 2.

Наименование измерений сопротивления изоляций	Нормируемое значение, Мом, не менее	Напряжения мегомметра, В	Указания
Кабели силовые выше 1000 В	Не нормируется	2500	При испытании повышенным напряжением сопротивление изоляции R60 должно быть одинаковым до и после испытаний
Кабели силовые до 1000В	1	1000
Масляные выключатели:
1. Подвижных и направляющих
частей выполненных из органического материала. 3-10кВ,	300	2500
15-150кВ	1000
220кВ	3000
2. Вторичных цепей, в том числе включающих и отключающих катушек.	1	1000
З.Выключатели нагрузки: измерение сопротивления изоляции включающей и отключающей катушек	1	500-1000	Сопротивление изоляции силовой части не измеряется, а испытывается повышенным напряжением промышленной частоты
4. Разъединители, короткозамыкатели и отделители:			Производится только при положительных температурах окружающего воздуха
1 .Поводков тяг, выполненным
из органических материалов
3-10кВ	300	2500
15-150кВ	1000	2500
220кВ	3000	2500
Измерение сопротивления элемента вентильного разрядника на напряжение:			Сопротивление разрядника или его элемента должно отличаться не более чем на 30% от результатов измерения
выше 3 кВ и выше		2500
менее 3 кВ		1000	на заводе-изготовителе или предыдущих измерений при эксплуатации
Сухие реакторы. Измерение сопротивления обмоток относительно болтов крепления	0,5	1000-500	После капитального ремонта.
	0,1	1000-500	В эксплуатации
Измерительные трансформаторы напряжения выше 1000В:	Не нормируется.	2 500	При оценке состояния вторичных обмоток можно ориентироваться на следующие средние значения сопротивления исправной обмотки: у встроенных ТТ — 10 МОм, у выносных ТТ- 50 МОм
первичных обмоток, вторичных обмоток	Не ниже 1 вместе с под- соединенными цепями	1000
КРУ 3-10кВ: первичны е цепи вторичны е цепи	300	2 500	Измерение выполняется при полностью собранных цепях
КРУ 3-10кВ: первичны е цепи вторичны е цепи	1	500-1000 В	Измерение выполняется при полностью собранных цепях
Э лектродвигатели переменного тока вы ше 660 В	Не		Должны учитываться при необходимости сушки.
Э лектродвигатели переменного тока вы ше 660 В	нормируется	2500
обм. статора. до 660 В	1	1000
Обмотки статора у эл. двигателей на напряжение вы ше 3000 В или мощность более 3000 кВТ	R60/R15	2500	Производится у синхронны х двигателей и асинхронных двигателей с фазным ротором напряжением 3000 В и выше или мощностью выше 1000 кВт
	Не нормиру-	1000В
Обмотки ротора	ется
Стационарные, передвижные, переносные комплектные испытательные установки.	Не нормируется	2500
Измерение изоляции цепей и аппаратуры напр. выше 1000В.
Цепей и аппаратуры на напряжение до 1000 В	1	1000
Машины постоянного тока:			Сопротивление изоляции обмоток
измерение изоляции обмоток и бандажей до 500В,	0,5	500	измеряется относительно корпуса, а бандажей — относительно корпуса и
выше 500В		1 000	удерживаемых им обмоток вместе с соединенными с ними цепями и кабелями
Силовые и осветительные электропроводки	0,5	1000
Распределительные устройства, щиты и токопроводы	0,5	1000
Вторичны е цепи управления, защиты и автоматики Шинки постоянного тока	1	500-1000
	10	500-1000
Каждое присоединение вторичных цепей и цепей питания приводов выключателей	1	500-1000
Цепи управления, защиты, автоматики, телемеханики, возбуждения машин пост. тока на напряжение 500-1000В, присоединенным к цепям главных РУ	1	500-1000	Сопротивление изоляции цепей напряжением до 60 В, нормаль но питающихся от отдельных источников, измеряется мегом- метром на 500 В и должно быть не менее 0,5 МОм
Цепи, содержащие устройства с микроэлектронными элементами:
выше 60 В	0,5	500
60 и ниже	0,5	100

Назад
Вперед

Подстанции

Вы здесь:
Главная
Инструкции
Подстанции
Монтаж шин 6—10 кВ

Читать также:

Испытание и диагностика изоляции кабелей 110 кВ
Схемы измерения сопротивления и tgБ изоляции маслонаполненных вводов 110кВ
Диагностика и эксплуатация ТТ и ТН 110-500 кВ в Свердловэнерго
Опыт комплексного обследования воздушных линий электропередачи
Инфракрасное диагностирование электрооборудования ниже 1000В

Измерение сопротивления изоляции. Общая методика

В соответствии с требованиями нормативно-технической документации, все электроустановки, реконструируемые, либо вновь вводимые в эксплуатацию, должны быть подвергнуты приемо-сдаточным испытаниям согласно ГОСТ Р 50571. 16-2019. То есть, испытания должны проводиться после окончания монтажа установки, перед сдачей в эксплуатацию, или после того, как были внесены изменения (дополнения) в уже существующую.

По результатам проведения проверки должен составляться технический отчет, в двух экземплярах, куда заносятся все протоколы испытаний. В случае выявления каких-либо дефектов, электротехнической лабораторией выдается перечень замечаний для принятия мер по их устранению.

В состав протокола испытаний должны входить следующие данные:

Дата заявки на проведение испытания
Полное наименование электроустановки и ее составных частей
Адрес и название электролаборатории, проводившей испытания
Дата и место проведения испытательных мероприятий
Место проведения
Цели и программа проверки испытаний
Условия проведения измерений
Результаты проверки

При проведении приемо-сдаточных испытаний, важная роль отводится проверке сопротивления изоляции кабелей, электрооборудования, вторичных цепей, о методах измерений которой и пойдет речь дальше. Цель данной проверки заключается в выявлении и устранении возможных нарушений соответствия сопротивления установленным нормам.

Помимо этого, в составе комплексных испытаний, проводятся визуальный осмотр, измерение токов короткого замыкания и полного сопротивления петли «фаза-нуль», измерение полного сопротивления заземляющего устройства, проверка соединений между заземлителями и заземленными элементами электрооборудования (металлосвязи) с измерением переходного сопротивления контактного соединения, прогрузка автоматических выключателей напряжением до 1000 В, измерение параметров срабатывания устройств защитного отключения (УЗО).

В дальнейшем, после сдачи объекта, периодичность проведения испытаний, согласно ПТЭЭП, должна быть один раз в год для особо опасных объектов и наружных установок, в остальных случаях один раз в три года.

Методика проверки сопротивления изоляции

Сама методика проверки сопротивления изоляции основывается на том, что к испытуемому объекту подается повышенное испытательное напряжение, в зависимости от объекта измерения, 250 В, 500 В, 1000 В или 2500 В.

Сопротивление изоляции определяется на основании измеренного тока утечки и приложенного выпрямленного напряжения.

Ток утечки — это ток, протекающий с токоведущих частей, находящихся под напряжением, установки в землю при отсутствии повреждения изоляции.

Если изоляции соответствует нормам, то ток утечки не будет превышать допустимые пределы, соответственно и сопротивление будет очень большое. В случае ухудшения характеристик изоляции, обычно в следствии износа, ток утечки будет увеличиваться. При этом в обычном режиме работы эти значения достаточно малы, а вот при воздействии повышенного напряжения ток утечки увеличиваясь, становится при этом током КЗ, а сопротивление изоляции значительно уменьшается.

Помимо вышесказанного, на состояние изоляции влияют еще два параметра — коэффициент абсорбции и коэффициент поляризации.

Коэффициент абсорбции (DAR)

Коэффициент абсорбции определяет степень влажности изоляционного материала. Представляет собой отношение сопротивления, измеренного мегаомметром через 60 сек. с момента приложения напряжения, к отношению сопротивления измеренного через 15 сек. после начала приложения испытательного напряжения от мегаомметра: Кабс = R60/R15.

Если изоляция сухая, то коэффициент абсорбции будет значительно превышать единицу, в противном случае коэффициент абсорбции близок к единице.

Коэффициент поляризации (PI)

Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек. с момента приложения напряжения и 60 сек. после начала приложения испытательного напряжения от мегомметра: Кпол = R600/R60.

Данный коэффициент на основе изменения структуры диэлектрика, способности заряженных частиц перемещаться в диэлектрике под воздействием электрического поля, определяет степень старения изоляции, можно сказать прогнозирует остаточный ресурс.

Измерение данного коэффициента не является обязательным при проведении проверки измерения сопротивления изоляции и проводится только в составе комплексных испытаний.

Допустимые значения сопротивления изоляции

Ниже в таблице приведены минимально допустимые значения сопротивления изоляции для электроустановок, аппаратов, вторичных цепей и электропроводок напряжением до 1000 В.

Данные значения приводятся в соответствии с ПУЭ (Правила устройства электроустановок) гл.1.8 и ПТЭЭП (Правила технической эксплуатации электроустановок потребителей) приложение 3; 3.1

Наименование элемента	Напряжение мегаомметра, В	Сопротивление изоляции, МОм	Примечание
Электроизделия и аппараты на номинальное напряжение, В:		Должно соответствовать указаниям изготовителей, но не менее 0,5	При измерениях полупроводниковые приборы в изделиях должны быть зашунтированы
до 50 свыше 50 до 100 свыше 100 до 380 свыше 380	100 250 500 — 1000 1000 — 2500
Распределительные устройства, щиты и токопроводы	1000 — 2500	не менее 1	Измерения производятся на каждой секции распределительного устройства
Электропроводки, в том числе осветительные сети	1000	не менее 0,5	При измерениях в силовых цепях должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых приборов. В осветительных сетях должны быть вывинчены лампы, штепсельные розетки и выключатели присоединены
Вторичные цепи распределительных устройств, цепи питания приводов выключателей и разъединителей, цепи управления, защиты, автоматики, телемеханики и т.п.	1000	не менее 1	Измерения производятся со всеми присоединенными аппаратами (катушки, контакторы, пускатели, выключатели, реле, приборы, вторичные обмотки трансформаторов напряжения и тока)
Краны и лифты	1000	не менее 0,5	Производится не реже 1 раза в год
Стационарные электроплиты	1000	не менее 1	Производится при нагретом состоянии плиты не реже 1 раза в год
Шинки постоянного тока и шинки напряжения на щитах управления	500 — 1000	не менее 10	Производится при отсоединенных цепях
Цепи управления, защиты, автоматики, телемеханики, возбуждения машин постоянного тока на напряжение 500 — 1000 В, присоединенных к главным цепям	500 — 1000	не менее 1	Сопротивление изоляции цепей напряжением до 60 В, питающихся от отдельного источника, измеряется мегаомметром на напряжение 500 В и должно быть не менее 0,5 Мом
Цепи, содержащие устройства с микроэлектронными элементами, рассчитанные на рабочее напряжение, В:
до 60 свыше 60	100 500	не менее 0,5 не менее 0,5

Условия при проведении измерений

Измерения проводят в помещениях при температуре 25±10°С и относительной влажности воздуха не более 80%, если в стандартах или технических условиях на кабели, провода, шнуры и оборудование не предусмотрены другие условия.

Значение электрического сопротивления изоляции соединительных проводов измерительной схемы должно превышать не менее чем в 20 раз минимально допустимое значение электрического сопротивления изоляции испытуемого изделия.

Характеристики изоляции электрооборудования рекомендуется измерять по однотипным схемам и при одинаковой температуре. Сравнение характеристик изоляции должно производиться при одной и той же температуре изоляции или близких ее значениях (разница температур не более 5°С). Если это невозможно, то должен производиться температурный пересчет.

Требования безопасности

До начала проведения измерений убедитесь в отсутствии напряжения на измеряемом объекте.
Перед началом испытаний необходимо убедиться в отсутствии людей, работающих на той части электроустановки, к которой присоединен испытательный прибор, запретить находящимся вблизи него лицам прикасаться к токоведущим частям и, если нужно, выставить охрану.
Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.
При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг).
При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления.

Подготовка к выполнению измерений

При подготовке к измерениям необходимо выполнить ряд технических мероприятий в соответствии с Межотраслевыми правилами по охране труда при эксплуатации электроустановок ПОТ Р М-016-2001, а также требованиями ГОСТ 12.3.019-80 (Система стандартов безопасности труда (ССБТ). Испытания и измерения электрические. Общие требования безопасности). При проведении испытаний руководствоваться требованиями Инструкции по охране труда при измерении сопротивления изоляции.

Измерения должны проводиться мегаомметрами различного типа и на различное напряжение, в зависимости от требований испытательного напряжения.
Проверить срок действия госповерки на мегаомметр.
При выполнении периодических профилактических работ в электроустановках, а так же при выполнении работ на реконструируемых объектах в электроустановках, подготовку рабочего места выполняет персонал предприятия, где выполняется работа.
Перед началом измерений необходимо изучить электроустановку здания и убедиться в отсутствии напряжения на испытываемом объекте, принять меры препятствующие допуску на испытуемый объект лиц, не участвующих в испытаниях, при необходимости выставить наблюдающего.
Произвести отключение электроприборов, снять предохранители, отключить аппараты (автоматические выключатели, переключатели), отсоединить электронные схемы и электронные приборы, электрические части электроустановки с пониженной изоляцией или пониженным испытательным напряжением.
Проверить исправность мегаомметра.

Мегаомметры

В качестве измерительных приборов применяются мегаомметры стрелочные аналогового типа, например М4100, ЭСО202 либо цифровые приборы, в последнее время получившие большое распространение.

Но в независимости от типа, все мегаомметры должны иметь действующие документы об их поверке или аттестации.

Выполнение измерений

Измерения сопротивления изоляции проводятся методом прямого измерения сопротивления между каждой токопроводящей жилой, одной токопроводящей жилой и остальными жилами, соединенными между собой и относительно земли (заземляющей шины).

Для кабелей с металлической оболочкой, экраном или броней — между каждой токопроводящей жилой и остальными жилами, соединенными между собой и оболочкой, экраном, или броней.

Для электроустановок измерения проводят между всеми изолированными частями.

Для того, чтобы исключить влияние поверхностных токов при измерении сопротивления, необходимо использовать трёхпроводный метод измерения.

Сопротивление изоляции, измеренное при испытательном напряжении считается удовлетворительным, если оно соответствует минимально допустимым значениям, которые приведены в таблице. Если результаты замеров показали значения, отличные от данных допустимых значений, необходимо выполнить повторные измерения с отсоединением кабелей, проводов и шнуров от зажимов потребителей и разведением токоведущих жил.

Значение показаний мегаомметра фиксируются по истечении 1 мин. с момента приложения измерительного напряжения, но не более чем через 5 мин, если в стандартах или технических условиях на конкретные кабельные изделия или на другое измеряемое оборудование не предусмотрены другие требования.

Для повторного замера все металлические элементы кабельного изделия должны быть заземлены не менее чем за 2 мин.

При проведении замеров, должны учитываться погрешности, обусловленные погрешностями измерительных приборов и аппаратов, дополнительными емкостями и индуктивными связями между элементами измерительной схемы, воздействием температуры, влиянием внешних электромагнитных и электростатических полей на измерительное устройство, погрешностями метода и т. п

Пример протокола измерения сопротивления изоляции

Упрощенное измерение сопротивления изоляции | EC&M

В идеальном мире электрическая изоляция не пропускала бы ток. К сожалению, несколько факторов могут со временем привести к ухудшению и полному выходу из строя электрической изоляции. Чрезмерное тепло или холод, влага, грязь, агрессивные пары, масло, вибрация, старение и поврежденная проводка — все это может поставить под угрозу систему изоляции. Неисправная изоляция может привести к снижению производительности и простоям оборудования, а также представлять опасность для персонала.

Для оценки и контроля целостности изоляции было разработано несколько тестов. Обычно они включают подачу тестового напряжения и последующее измерение тока. Имея эти два значения, сопротивление можно рассчитать по закону Ома [R = E/I]. Это «стресс-тестирование» изоляции аналогично тому, как подача воды под высоким давлением в водопроводные системы проверяется на наличие утечек.

Регулярная программа испытаний на сопротивление может выявить ухудшение изоляции, чтобы его можно было устранить до того, как оно станет серьезной проблемой ( Фото 1 ). Проверка сопротивления изоляции помогает обеспечить безопасность персонала и оптимальную работу оборудования. Это также помогает оценить качество и уровень ремонта, который может потребоваться перед повторным вводом оборудования в эксплуатацию.

Существует три широко используемых метода проверки сопротивления изоляции: проверка точечного считывания, проверка временного сопротивления и проверка ступенчатым напряжением. Эти три теста используются в основном для проверки изоляции двигателей, генераторов, кабелей, трансформаторов и другого электрического оборудования. Кроме того, существует два метода проверки отношения, которые также полезны при проверке вращающихся механизмов, таких как двигатели и насосы.

Для выполнения этих тестов лучше всего иметь мегомметр с функцией проверки по времени и возможностью выбора из диапазона испытательных напряжений. Также полезно иметь под рукой термометр или подобное устройство для измерения температуры. Если температура оборудования ниже точки росы, потребуется прибор для измерения влажности, особенно при проведении точечных испытаний.

Безопасность

Перед выполнением любого испытания сопротивления изоляции обязательно соблюдайте следующие меры безопасности, а также любые дополнительные указания, указанные в документации, прилагаемой к вашему испытательному прибору, местных правилах безопасности вашей организации и учреждения, в котором вы находитесь. тестирование в. Испытание сопротивления изоляции включает приложение высоких напряжений постоянного тока. Правильная подготовка тестируемой системы и прибора, используемого для проведения теста, имеет решающее значение для вашей безопасности и помогает предотвратить повреждение проводки и оборудования.

Вывести тестируемое оборудование из эксплуатации. Выключите аппарат, разомкните все выключатели и обесточьте блок. Отключите от всего другого оборудования и цепей, включая соединения нейтрали и защитного заземления. Обязательно выполняйте все применимые процедуры блокировки/маркировки (LOTO), требуемые на этом этапе.
Выполните тщательную проверку системы. Как правило, чем больше оборудования участвует в тесте, тем ниже показания сопротивления. Поэтому очень важно проверить систему и точно понять, что вы включаете в тест. Отметьте любое оборудование, которое может быть повреждено высоким испытательным напряжением, и либо соответствующим образом отрегулируйте испытательное напряжение, либо исключите эти компоненты из испытаний.
Разрядите накопившуюся емкость перед проведением проверки сопротивления изоляции. Обратите внимание, что современные мегомметры автоматически сбрасывают это накопление, когда не проводят тест, если выводы подключены к устройству.
Проверьте утечки тока на переключателях и других соединениях.

При выполнении теста ограничьте доступ персонала на тестовую площадку. Кроме того, обязательно используйте средства индивидуальной защиты, такие как перчатки, защитные очки и другие средства защиты (при необходимости). После завершения теста убедитесь, что тестируемая система полностью разряжена. Рекомендуется минимальное время разряда, в четыре-пять раз превышающее продолжительность приложенного испытательного напряжения. Как указывалось ранее, некоторые приборы для измерения сопротивления изоляции имеют встроенную функцию, обеспечивающую безопасный разряд после испытания.

Процесс испытания

При проведении испытания необходимо понимать три составляющие электрического тока, участвующие в испытании изоляции.

Чтобы правильно интерпретировать результаты испытаний, важно понимать, что общий ток, протекающий через изоляцию, состоит из следующих трех компонентов: тока заряда емкости, тока поглощения и тока проводимости или утечки.

Ток заряда емкости

Чтобы убедиться, что ваши результаты верны, выборочные испытания в идеале следует проводить только в системах с температурами, превышающими точку росы. Если испытания проводятся при разных температурах, тщательно запишите температуру каждого испытания и внесите соответствующую поправку, чтобы определить, каким было бы сопротивление, если бы испытание проводилось при 20°C (68°F).

Испытание сопротивления изоляции на время

Другим методом измерения сопротивления изоляции является испытание сопротивления времени. Как правило, этот метод испытаний называется испытанием на диэлектрическое поглощение (DAR) или испытание на индекс поляризации (PI), в зависимости от продолжительности испытания. Он включает в себя отмечание и запись как минимум двух показаний во время теста.

Для теста DAR, как правило, это измерение сопротивления, выполненное через 30 секунд после начала теста, и измерение, выполненное через одну минуту после начала теста. Для теста PI это обычно измерение сопротивления, выполненное через одну минуту после начала теста, и измерение, выполненное через 10 минут после начала теста. Затем соотношение рассчитывается путем деления второго показания на первое значение для определения соотношения. Чем выше коэффициент, тем лучше изоляция. В более новых контрольно-измерительных приборах эти показания автоматически записываются, а соотношение автоматически рассчитывается и отображается. Хотя DAR больше не используется с более новыми системами изоляции, он по-прежнему применим при тестировании старых изоляционных материалов и/или материалов, имеющих коэффициент PI менее 2.

Нанесение на график результатов проверки по времени, если показания записываются в течение всего времени проверки, также очень полезно. Вы должны увидеть кривую, которая сначала относительно быстро растет, а затем продолжает постепенно расти на протяжении всего периода тестирования (, рис. 6, ). Если кривая относительно пологая или начинает снижаться по мере прохождения теста, возможно, влага, грязь или другие факторы повреждают вашу изоляцию.

Испытания сопротивления времени на больших вращающихся электрических машинах, особенно в системах с высоким рабочим напряжением, требуют высоких диапазонов сопротивления изоляции и очень постоянного испытательного напряжения. Поскольку этот тест дает значимые результаты в течение определенного периода времени, он относительно не зависит от температуры. Он также не зависит от размера тестируемой системы.

Испытание ступенчатым напряжением

Третий метод — испытание ступенчатым напряжением. Это включает тестирование при нескольких испытательных напряжениях и сравнение результатов. Испытание начинается при начальном испытательном напряжении. Через заданный интервал, обычно одну минуту, записывают измерение, после чего испытательное напряжение повышают. Этот процесс повторяется в несколько этапов, при этом измерения проводятся через одну минуту на каждом этапе. Обычной практикой является тестирование на пяти ступенях напряжения.

Испытание ступенчатым напряжением предназначено для создания электрических напряжений на трещинах внутренней изоляции, выявления потенциальных проблем, которые могут быть не выявлены при испытании при более низких напряжениях ( Рис. 7 ). Тщательно сухая, чистая и находящаяся в хорошем физическом состоянии изоляция должна обеспечивать примерно одинаковые измерения сопротивления во всем диапазоне напряжений. Если вы наблюдаете значительное снижение сопротивления при более высоком напряжении, ваша изоляция может быть загрязнена или повреждена.

Испытание ступенчатым напряжением также часто используется для сушки влажных кабелей или оборудования. Постепенные ступени напряжения, применяемые в течение все большей продолжительности, могут облегчить сушку за счет нагревания.

Резюме

Измерение сопротивления изоляции легко выполнить правильно, если вы понимаете основные принципы. Некоторые устройства имеют в основном резистивные характеристики и могут быть быстро проверены методом точечного тестирования. Сравнение результатов теста с предыдущими тестами даст вам тенденцию, которая будет полезна при определении возможной необходимости профилактического обслуживания. Помните, что температура играет важную роль в получении надлежащих результатов.

Более крупное оборудование, такое как двигатели, насосы и длинные кабельные трассы, обладает индуктивными свойствами, которые необходимо учитывать при проверке сопротивления изоляции. Метод временных испытаний (наряду с испытаниями соотношения DAR и PI) лучше всего использовать для получения точных данных о состоянии и качестве изоляции. Емкостные токи и токи поглощения должны быть рассеяны, что требует времени, прежде чем вы сможете получить фактическое измерение тока утечки, необходимое для расчета сопротивления изоляции. Хотя эти тесты занимают больше времени, чем метод точечных тестов, они имеют то преимущество, что они не зависят от температуры и обеспечивают точные результаты.

Испытание ступенчатым напряжением аналогично испытанию по времени, но с тем преимуществом, что не возникает чрезмерной нагрузки на чувствительное оборудование за счет постепенного приложения испытательного напряжения. Для вашей собственной безопасности всегда помните, что при выполнении теста с синхронизацией необходимо разрешить разрядку до того, как вы отсоедините тестовые провода.

Понимание этих основных требований гарантирует, что вы выполните тест правильно, завершите работу уверенно и будете в безопасности.

На что обратить внимание при покупке прибора для проверки изоляции

Если вы подумываете о покупке нового мегомметра, обратите внимание на некоторые моменты.

Требования к напряжению:

Запланируйте максимальное необходимое напряжение.
Рассмотрите инструменты с несколькими диапазонами; это даст вам больше гибкости.
Учитывайте метод генерирования напряжения (ручная рукоятка, питание от батареи, питание от переменного/постоянного тока). Для длительных испытаний лучше всего подходят приборы с питанием от переменного/постоянного тока.

Возможность измерения сопротивления:

Рассмотрим измеритель, который может измерять в диапазоне Тера Ом.

Испытательный ток:

IEEE рекомендует наличие испытательного тока 1 мА и способность удерживать испытательное напряжение в течение всего времени испытания для получения достоверных результатов испытаний.
Ток короткого замыкания должен в два-три раза превышать доступный испытательный ток, чтобы можно было использовать испытательное оборудование с более высокими индуктивными свойствами за более короткое время.

Условия безопасности:

Должен работать как вольтметр, когда не выполняется проверка изоляции.
Должен автоматически разряжать тестируемое устройство.
Должен запрещать проверку при обнаружении действующего напряжения.
Измерительные провода должны быть рассчитаны на испытательное напряжение.
Выход должен быть защищен предохранителем.

Другие особенности:

Возможность проводить тесты на время.
Автоматический расчет коэффициентов PI и DAR.
Автоматическое отображение разрядного напряжения.
Отображение значений емкости и тока утечки.
Возможность автоматического проведения проверки ступенчатого напряжения.
Заднее освещение.
Возможность настройки прибора, выполнения тестов и создания отчетов с ПК.

Олобри имеет ученые степени в области электротехники и промышленной инженерии и более 35 лет работает в области проектирования и маркетинга контрольно-измерительных приборов. Последние 25 лет он работал в компании AEMC Instruments со штаб-квартирой в Фоксборо, штат Массачусетс, где принимал активное участие в области испытаний сопротивления изоляции, сопротивления заземления, испытаний качества электроэнергии, регистрации данных и испытаний на воздействие окружающей среды. Он также проводит аккредитованные семинары и вебинары по испытаниям сопротивления заземления и сопротивления изоляции. С ним можно связаться по адресу [email protected].

Основы измерения сопротивления изоляции

Насколько важны испытания сопротивления изоляции? Поскольку 80 % работ по техническому обслуживанию и испытаниям электрооборудования связаны с оценкой целостности изоляции, ответ — «очень важно». Электрическая изоляция начинает стареть, как только она сделана. И, старение ухудшает его производительность. Суровые условия установки, особенно с экстремальными температурами и/или химическими загрязнениями, вызывают дальнейшее ухудшение качества. В результате могут пострадать безопасность персонала и надежность электроснабжения. Очевидно, что важно как можно быстрее определить это ухудшение, чтобы можно было принять необходимые корректирующие меры.

Что такое проверка сопротивления изоляции?

По сути, вы прикладываете напряжение (в частности, строго регулируемое стабилизированное напряжение постоянного тока) к диэлектрику, измеряете величину тока, протекающего через этот диэлектрик, а затем вычисляете (используя закон Ома) измерение сопротивления. Давайте проясним наше использование термина «текущий». Мы говорим о токе утечки. Измерение сопротивления в мегаомах. Это измерение сопротивления используется для оценки целостности изоляции.

Прохождение тока через диэлектрик может показаться несколько противоречивым, но помните, идеальная электрическая изоляция не бывает. Значит, будет течь какой-то ток.

Какова цель измерения сопротивления изоляции?

Вы можете использовать его как:

Мера контроля качества во время производства единицы электрооборудования;
Требование к установке, чтобы помочь обеспечить соответствие спецификациям и проверить правильность подключения;
периодическое профилактическое обслуживание; и
Инструмент устранения неполадок.

Как вы проводите испытание сопротивления изоляции?

Как правило, вы подключаете два провода (положительный и отрицательный) через изоляционный барьер. Третий вывод, который подключается к защитному терминалу, может быть доступен или отсутствовать в вашем тестере. Если это так, вы можете или не можете использовать его. Эта защитная клемма действует как шунт для исключения подключенного элемента из измерения. Другими словами, это позволяет вам избирательно оценивать определенные компоненты крупного электрооборудования.

Очевидно, что хорошо иметь общее представление об объекте, который вы тестируете. В принципе, вы должны знать, что предполагается изолировать от чего. Оборудование, которое вы тестируете, определит, как вы подключите свой мегомметр.

После выполнения подключений подается испытательное напряжение на 1 мин. (Это стандартный отраслевой параметр, который позволяет относительно точно сравнивать показания предыдущих тестов, проведенных другими техниками.)

В течение этого интервала показания сопротивления должны снижаться или оставаться относительно стабильными. Более крупные изоляционные системы будут демонстрировать устойчивое снижение; меньшие системы останутся стабильными, потому что емкостные токи и токи поглощения падают до нуля быстрее, чем в больших системах. Через 1 мин вы должны прочитать и записать значение сопротивления.

При проверке сопротивления изоляции необходимо соблюдать последовательность. Почему? Поскольку электрическая изоляция будет демонстрировать динамическое поведение в ходе вашего испытания; является ли диэлектрик «хорошим» или «плохим». Чтобы оценить ряд результатов испытаний на одном и том же оборудовании, вы должны каждый раз проводить испытания одинаковым образом и при относительно одинаковых параметрах окружающей среды.

Ваши показания измерения сопротивления также будут меняться со временем. Это связано с тем, что электроизоляционные материалы обладают емкостью и будут заряжаться в ходе испытания. Новичка это может немного смутить. Тем не менее, это становится полезным инструментом для опытного техника.

По мере приобретения новых навыков вы познакомитесь с этим поведением и сможете максимально использовать его при оценке результатов теста. Это один из факторов, обуславливающих неизменную популярность аналоговых тестеров.

Что влияет на показания сопротивления изоляции?

Сопротивление изоляции чувствительно к температуре. При повышении температуры сопротивление изоляции уменьшается, и наоборот. Общепринятым эмпирическим правилом является изменение сопротивления изоляции в два раза на каждые 10 градусов C.
