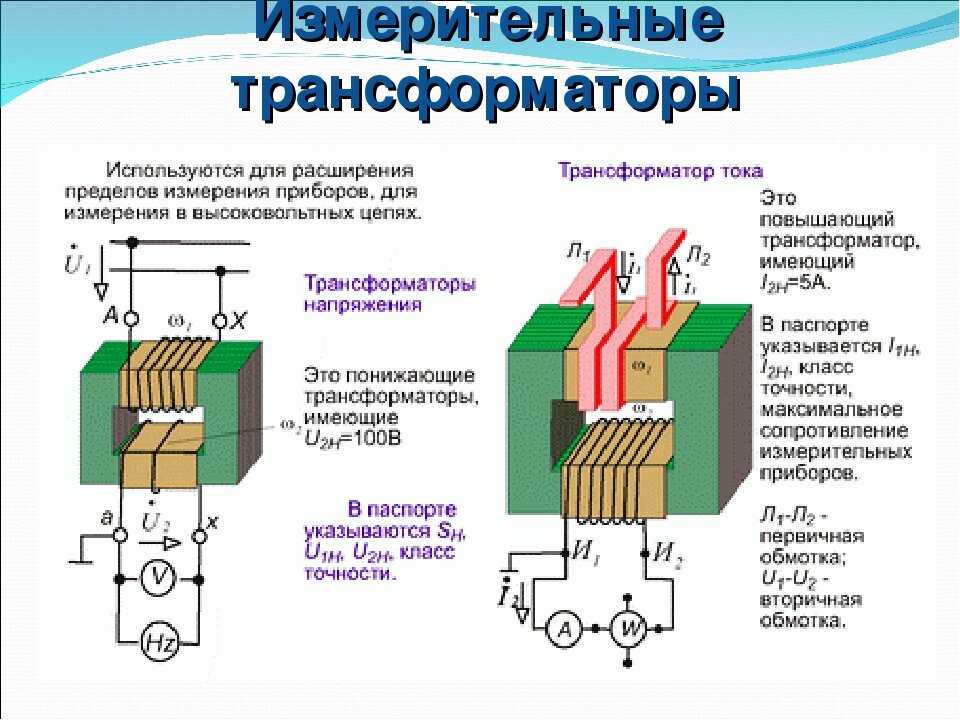

Что такое измерительный трансформатор тока и как он устроен

Измерительный трансформатор тока (ТТ) — это устройство, предназначенное для преобразования больших значений переменного тока в цепи в пропорционально меньшие значения. Основные элементы конструкции ТТ:

  • Магнитопровод — замкнутый сердечник из электротехнической стали
  • Первичная обмотка — проводник с измеряемым током
  • Вторичная обмотка — намотанная на сердечник катушка
  • Изоляция между обмотками
  • Клеммы для подключения измерительных приборов

Принцип действия ТТ основан на явлении электромагнитной индукции. Переменный ток в первичной обмотке создает переменный магнитный поток в сердечнике, который наводит ЭДС во вторичной обмотке. Вторичный ток пропорционален первичному с учетом коэффициента трансформации.


Основные характеристики измерительных трансформаторов тока

Ключевые параметры ТТ, которые необходимо учитывать при выборе:

  • Номинальный первичный ток — от 5 А до десятков кА
  • Номинальный вторичный ток — стандартно 1 А или 5 А
  • Коэффициент трансформации — отношение I1 / I2
  • Класс точности — 0.1, 0.2S, 0.5, 0.5S, 1, 3, 5, 10
  • Номинальная вторичная нагрузка — 2.5-30 ВА
  • Номинальное напряжение первичной цепи

Класс точности определяет допустимую токовую и угловую погрешность ТТ. Для коммерческого учета применяются ТТ классов 0.2S и 0.5S.

Виды измерительных трансформаторов тока

По конструктивному исполнению различают следующие основные виды ТТ:

  • Опорные — для установки на изоляторы
  • Проходные — первичная обмотка в виде шины
  • Шинные — первичная обмотка в виде прямоугольной шины
  • Разъемные — с разъемным магнитопроводом
  • Накладные — надеваются на токоведущую шину
  • Встроенные — монтируются внутрь оборудования

Выбор типа ТТ зависит от условий эксплуатации и особенностей измеряемой цепи. Разъемные и накладные ТТ позволяют производить монтаж без разрыва токовой цепи.


Области применения измерительных трансформаторов тока

Основные сферы использования ТТ в электроэнергетике и промышленности:

  • Коммерческий и технический учет электроэнергии
  • Питание измерительных приборов и устройств РЗА
  • Контроль параметров и диагностика электрооборудования
  • Системы мониторинга качества электроэнергии
  • Автоматизированные системы управления электроснабжением

ТТ позволяют безопасно измерять большие токи и подключать стандартные измерительные приборы к высоковольтным цепям.

Как правильно выбрать измерительный трансформатор тока

При подборе ТТ необходимо учитывать следующие факторы:

  1. Номинальный первичный ток — выбирается на 20-30% выше рабочего тока цепи
  2. Класс точности — зависит от назначения (учет, измерение, защита)
  3. Номинальная вторичная нагрузка — должна соответствовать подключаемым приборам
  4. Рабочее напряжение сети
  5. Конструктивное исполнение — опорный, шинный, разъемный и т.д.
  6. Климатическое исполнение и категория размещения

Правильный выбор ТТ обеспечивает требуемую точность измерений и надежность работы измерительных систем.


Особенности монтажа и эксплуатации трансформаторов тока

При установке и использовании ТТ важно соблюдать следующие правила:

  • Монтаж должен выполняться квалифицированным персоналом
  • Необходимо соблюдать полярность подключения первичной и вторичной цепей
  • Вторичная обмотка всегда должна быть замкнута на нагрузку или накоротко
  • Запрещается размыкать вторичную цепь под нагрузкой
  • Сопротивление контактов во вторичной цепи должно быть минимальным
  • Требуется периодическая поверка ТТ согласно установленным межповерочным интервалам

Соблюдение правил монтажа и эксплуатации обеспечивает точность измерений и длительный срок службы трансформаторов тока.

Современные тенденции в развитии измерительных трансформаторов тока

В настоящее время наблюдаются следующие тренды в сфере разработки и применения ТТ:

  • Создание комбинированных датчиков тока и напряжения
  • Разработка цифровых ТТ с выходом по протоколу IEC 61850
  • Применение новых магнитных материалов для сердечников
  • Миниатюризация конструкций ТТ
  • Расширение диапазона измеряемых токов
  • Повышение устойчивости к внешним воздействиям

Развитие технологий позволяет создавать более точные, компактные и функциональные измерительные трансформаторы тока для решения современных задач электроэнергетики.



Трансформаторы тока измерительные ТТН-Ш. МПИ

ТТН-Ш

Межповерочный интервал (МПИ) 16 лет.





 Трансформаторы тока измерительные  со встроенной шиной для сетей с напряжением 0,66 кВ частотой 50 Гц. Межповерочный интервал трансформаторов тока составляет 16 лет. Применяются для преобразования тока высоковольтной цепи от 5 до 1000А в фиксированный выходной токовый сигнала 0- 5 ампер, учитывающий коэффициент трансформации, для последующей передачи преобразованного сигнала на измерительные приборы. Обеспечивают разделение цепи высокого напряжения от измерительных цепей.
 Корпус трансформаторов выполнен из пластика не поддерживающего горение. Подключение силовых проводников производится непосредственно к встроенной шине. В комплекте с трансформатором поставляется кронштейны для установки на плоскость. Клеммы вторичной обмотки трансформаторов тока закрываются защитной пластиковой крышкой с возможностью пломбировки.



 Монтаж трансформаторов должен производится квалифицированным персоналом имеющим соответствующие допуски и разрешения. Не допускается включать трансформатор тока при разомкнутой вторичной цепи.



Выдержки из ПУЭ седьмого издания глава 1.5.

«Учет (электроэнергии) с применением измерительных трансформаторов (тока)»



1.5.17.

 Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5%.

1.5.18.

 Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, как правило, отдельно от цепей защиты и совместно с электроизмерительными приборами.

 Допускается производить совместное присоединение токовых цепей, если раздельное их присоединение требует установки дополнительных трансформаторов тока, а совместное присоединение не приводит к снижению класса точности и надежности цепей трансформаторов тока, служащих для учета, и обеспечивает необходимые характеристики устройств релейной защиты.
 Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.

1.5.19.

Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.

1.5.23.

 Цепи учета следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки.

 Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей счетчика и цепей напряжения в каждой фазе счетчиков при их замене или проверке, а также включение образцового счетчика без отсоединения проводов и кабелей.
 Конструкция сборок и коробок зажимов расчетных счетчиков должна обеспечивать возможность их пломбирования.

1.5.36.

 Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

 1.5.37.

Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.



Номинальное напряжение трансформатора Uном, кВ

0.66

Наибольшее рабочее напряжение, кВ

0.72

Номинальная частота напряжения сети fном, Гц

50

Номинальный первичный ток трансформатора I1ном, А

5-1000

Номинальный вторичный рабочий ток I2ном, А

5

Номинальная вторичная нагрузка S2ном, cos φ2 = 0.8, ВА

5, 10

Класс точности

0.

5S , 0.5*

Номинальный коэффициент безопасности вторичной обмотки, КБном

5-10

Испытательное одноминутное напряжение частотой 50 Гц, кВ

3

Длительный ток перегрузки

1,2 х Iном

Диапазон температур окружающей среды, °С

— 45 … + 40

Высота над уровнем моря, не более,  м

1000

Масса, кг

0,8

Средний срок службы, лет

30

Гарантийный срок эксплуатации, лет

5

Межповерочный интервал, по ГОСТ 8.217-2003., лет

16

*Трансформаторы класса точности  0,5 применяются для измерения в схемах учета для расчета с потребителями; класса точности 0,5S — для коммерческого учета электроэнергии.



Габаритные размеры.

.



Комплект поставки.

— трансформатор тока  ТТН-Ш  – 1 шт.

— кронштейны (на монтажную панель) – 4 шт.;

— паспорт-руководство по эксплуатации — 1 экз.;



Шифр заказа.

ТТН-Ш 1/2-3VA/4

ТТН-Ш трансформатор тока измерительный со встроенной шиной

1- номинальный первичный ток трансформатора I1ном, А

2- Номинальный вторичный рабочий ток I2ном, А

3- Номинальная вторичная нагрузка S2ном

4- Класс точности



Пример заказа:

Трансформатор тока измерительный ТТН-Ш  75/5- 5VA/0,5

Трансформатор тока измерительный ТТН-Ш 150/5-10VA/0,5
