Провести замеры сопротивления изоляции. Измерение сопротивления изоляции: когда и зачем проводится, методика и нормы

Когда необходимо проводить измерение сопротивления изоляции. Какие существуют методы и приборы для измерения. Какие нормы сопротивления изоляции установлены для различных типов оборудования. Как правильно интерпретировать результаты измерений.

Что такое сопротивление изоляции и зачем его измерять

Сопротивление изоляции — это способность изоляционного материала препятствовать прохождению электрического тока. Измерение сопротивления изоляции проводится для оценки состояния изоляции электрооборудования и кабельных линий. Регулярные измерения позволяют:

• Своевременно выявлять ухудшение характеристик изоляции
• Предотвращать аварийные ситуации, связанные с пробоем изоляции
• Оценивать остаточный ресурс изоляции
• Определять необходимость ремонта или замены оборудования

Низкое сопротивление изоляции может привести к утечкам тока, коротким замыканиям и поражению электрическим током. Поэтому контроль состояния изоляции критически важен для обеспечения безопасности и надежности электроустановок.

Когда необходимо проводить измерение сопротивления изоляции

Основные случаи, когда требуется выполнять измерение сопротивления изоляции:

• При вводе нового оборудования в эксплуатацию
• В ходе планового технического обслуживания
• После ремонта или замены узлов оборудования
• При подозрении на повреждение изоляции
• После длительного простоя оборудования
• В сложных условиях эксплуатации (повышенная влажность, загрязненность и т.д.)

Периодичность измерений устанавливается нормативными документами. Для большинства электроустановок она составляет 1 раз в 1-3 года. Для ответственного оборудования измерения могут проводиться чаще, например, раз в полгода или ежеквартально.

Методы измерения сопротивления изоляции

Основные методы измерения сопротивления изоляции включают:

1. Измерение мегаомметром

Это наиболее распространенный метод. Мегаомметр подает на изоляцию постоянное испытательное напряжение и измеряет протекающий через нее ток. По закону Ома рассчитывается сопротивление. Преимущества метода — простота, оперативность, возможность измерений в широком диапазоне значений.

2. Метод вольтметра-амперметра

Используются отдельные приборы для измерения приложенного напряжения и протекающего тока. Сопротивление рассчитывается по закону Ома. Позволяет выполнять измерения с высокой точностью.

3. Метод замещения

Измеряемое сопротивление сравнивается с образцовым. Позволяет исключить влияние собственного сопротивления измерительных приборов.

4. Метод разряда конденсатора

Основан на измерении времени разряда конденсатора через измеряемое сопротивление. Применяется для очень высоких сопротивлений.

Наиболее универсальным и широко применяемым является метод измерения мегаомметром.

Нормы сопротивления изоляции для различных типов оборудования

Нормативные значения сопротивления изоляции зависят от типа оборудования, номинального напряжения, условий эксплуатации. Некоторые типовые нормы:

• Силовые кабели до 1 кВ: не менее 0,5 МОм
• Электродвигатели до 1000 В: не менее 0,5 МОм
• Трансформаторы: 1 МОм на 1 кВ номинального напряжения
• Коммутационные аппараты: 1000 МОм
• Электропроводка зданий: не менее 0,5 МОм

Для точных значений следует обращаться к соответствующим нормативным документам для конкретных видов оборудования.

Порядок проведения измерений сопротивления изоляции

Типовая процедура измерения сопротивления изоляции включает следующие этапы:

1. Отключение оборудования от питающей сети
2. Разрядка остаточных емкостных зарядов
3. Очистка и сушка изоляции при необходимости
4. Подключение измерительных проводов мегаомметра
5. Выбор испытательного напряжения
6. Подача напряжения и снятие показаний через 15 и 60 секунд
7. Расчет коэффициента абсорбции
8. Сравнение результатов с нормативными значениями
9. Разрядка изоляции после завершения измерений

Важно соблюдать все меры электробезопасности при работе с высоковольтным измерительным оборудованием.

Факторы, влияющие на сопротивление изоляции

На результаты измерений сопротивления изоляции могут влиять различные факторы:

• Температура окружающей среды
• Влажность воздуха
• Загрязненность поверхности изоляции
• Механические повреждения изоляции
• Старение изоляционных материалов
• Воздействие агрессивных сред

При интерпретации результатов измерений необходимо учитывать влияние этих факторов и при необходимости вносить соответствующие поправки.

Интерпретация результатов измерений

При анализе результатов измерений сопротивления изоляции учитываются следующие аспекты:

• Абсолютное значение сопротивления
• Коэффициент абсорбции (отношение R60/R15)
• Динамика изменения сопротивления во времени
• Симметричность значений для разных фаз

Снижение сопротивления изоляции, низкий коэффициент абсорбции, несимметричность значений могут указывать на ухудшение состояния изоляции и необходимость дополнительной диагностики.

Мероприятия при неудовлетворительных результатах измерений

Если измеренные значения сопротивления изоляции ниже нормативных, необходимо:

1. Провести визуальный осмотр изоляции на предмет видимых повреждений
2. Выполнить очистку и сушку изоляции
3. Повторить измерения после сушки
4. При подтверждении низких значений — провести дополнительную диагностику
5. Определить причины снижения сопротивления изоляции
6. Выполнить ремонт или замену изоляции при необходимости

Важно не допускать эксплуатацию оборудования с неудовлетворительным состоянием изоляции из-за риска аварийных ситуаций.

Современные методы и оборудование для диагностики состояния изоляции

Помимо традиционного измерения сопротивления изоляции, современные методы диагностики включают:

• Измерение тангенса угла диэлектрических потерь
• Измерение частичных разрядов
• Диэлектрическая спектроскопия
• Тепловизионный контроль
• Анализ растворенных газов в трансформаторном масле

Эти методы позволяют получить более полную картину состояния изоляции и выявить дефекты на ранней стадии развития.

Замер сопротивления Изоляции | ИЗМЕРЕНИЕ проводятся аттестованной ЭлектроЛабораторией в Москве и МО

Портфолио! Гарантируем качество выполнения работ! Опыт более 15 лет! Профессиональные инженеры в штате компании!

Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92

Мероприятия по измерению сопротивления изоляции проводятся с целью исключения утечки тока, сохранения безопасности человека и работоспособности приборов. При этом исследование лицензированной электролабораторией осуществляется измерение изоляционного сопротивления проводки, кабеля и точек соединения электролинии. Эти электроизмерения выполняются с использованием специального оборудования –

мегаомметра, который улавливает показатели утечки тока между 2 цепями электросети. Чем они выше, тем ниже изоляционное сопротивление, а это уже повод для беспокойства и тщательной ревизии электроустановки.

Специалисты компании ТМ-Электро выполняют замеры сопротивления изоляции электрооборудования с помощью современных цифровых электроизмерительных приборов компаний Sonel и Merten.

Профессиональное лабораторное измерительное оборудование позволяет провести измерение сопротивления изоляции более точно, не мешая работе организации Заказчика и выпонять поставленные задачи в кратчайшие сроки по невысокой цене. Периодичность замеров сопротивления изоляции электропроводки определяется ПТЭЭП (Правила технической эксплуатации электроустановок потребителей). Например, для изоляции электропроводки осветительной сети составляет 1 раз в 3 года. Эти же нормы действуют для электроустановок офисных помещений и торговых павильонов, складов, предприятиях и общественных заведениях.

Внешняя электропроводка и электроустановки в особо опасных помещениях, должны проходить замер сопротивления изоляции ежегодно. Также необходимо ежегодно выполнять измерения сопротивления изоляции проводов, кабелей, кабельных трасс,электрооборудования и электроустановки в школах, институтах, детских, медицинских и оздоровительных учреждениях, в жилых многоквартирных домах.

Какие бывают измерения сопротивления изоляции:

Лабораторные измерения проводятся c определенной периодичностью, в случае:

• Приемо-сдаточные испытания;
• Выполняются после того, как завершены все электромонтажные мероприятия (новое строительство или реконструкция).
• Эксплуатационные испытания;
• Проводятся на промышленных или торговых объектах в соответствии с требованиями пожарного надзора, Ростехнадзора, прочих контролирующих организаций, с периодичностью, необходимой для нормального функционирования объекта, согласно ПУЭ.
• Профилактические испытания.

Измерения электрики осуществляются для предотвращения возгорания или поражения человека электрическим током. Периодичность проведения определяется ответственным за электрохозяйство. Профессионально замерить сопротивление изоляции могут только опытные инженеры лаборатории по электрике, имеющие необходимый допуск, к производству электроизмерительных работ.

Также, организация оказывающая услуги электроизмерения обязана иметь действующее Свидетельство о регистрации электролаборатории выданное Ростехнадзором. Свидетельство выдается сроком на 3 года и должно быть актуально на момент исследования.

Юридическую силу имеют документы выданные только лицензированной электролабораторией и только после проведения реального исследования объекта.

Большое доверие вызывает компания, в которой имеется свой полный штат сотрудников электроизмерительной лаборатории и парк приборов необходимых для проверки электрики. Привлечение не обладающих должным опытом лиц для оказания услуги замера сопротивления изоляции приводит к снижению качества работ и не нужным рискам для Заказчика.

Компания ТМ-Электро обладает своим полным парком электроизмерительного оборудования для проведения любых измерений и испытаний, в штате компании только профессиональные сотрудники, постоянно повышающие свою квалификацию, имеющие группы допуска и все необходимые разрешения и свидетельства. Гарантируем точное соблюдение сроков и условия договора. Грамотно составим Технический отчет и дадим рекомендации. В случае необходимости предоставим свою электромонтажную бригаду.

Измерение сопротивления изоляции электрических аппаратов, вторичных цепей и электропроводок напряжением до 1кВ (1000В).

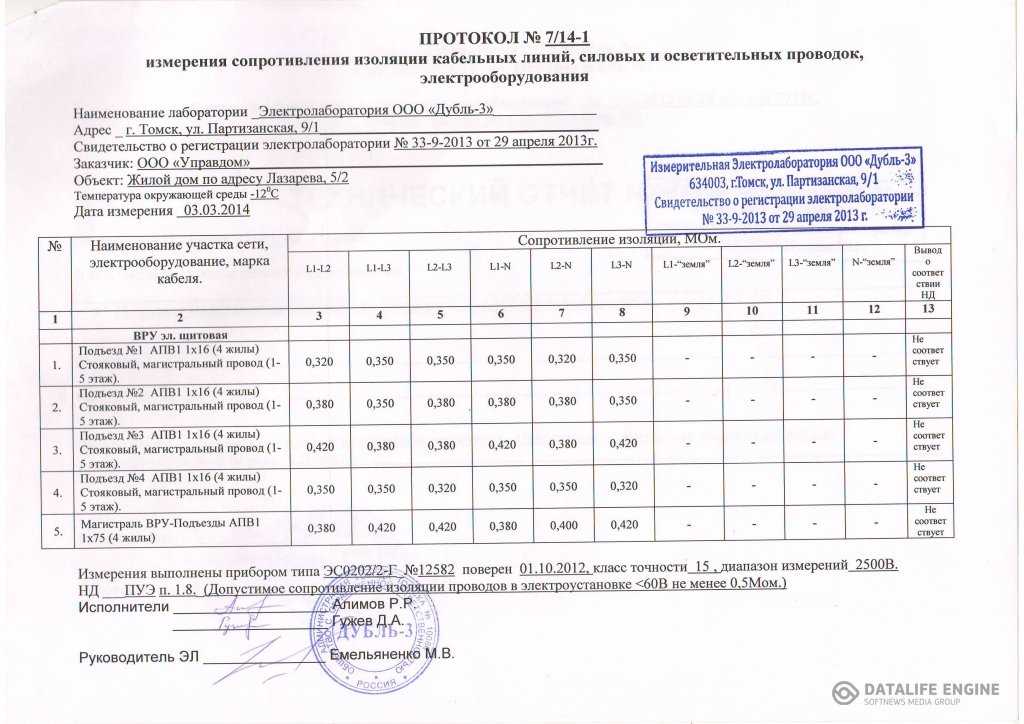

Измерение сопротивления изоляции является, пожалуй, самым необходимым лабораторным испытанием. В Техническом отчете — Протокол №3. Если говорить кратко, то это измерение нужно для проверки состояния изоляции проводов и кабелей. Сопротивление изоляции силовых кабельных линий до 1000 В измеряется мегаомметром или современным электронным оборудованием на напряжение 2500 В в течение одной минуты. Показатели сопротивления изоляции должны быть не менее 0,5 МОм. Полученные данные заносятся в журнал протокола с соответствующей пометкой “соответствует” или “не соответствует”.

При несоответствии нормативным значениям кабельную трассу рекомендуется заменить.

Очень часто изоляция кабеля повреждается при выполнении электромонтажных работ, при протаскивании через гильзы, отверстия с острой кромкой, при общестроительных работах (например, шурупом, во время крепления гипсокартона, плохо заизолированы кабельные муфты в земле) и т. д. В этих случаях очень помогут измерения сопротивления изоляции при выполнении комплекса приемо-сдаточных испытаний. Своевременно обнаруженный дефект проще устранить.

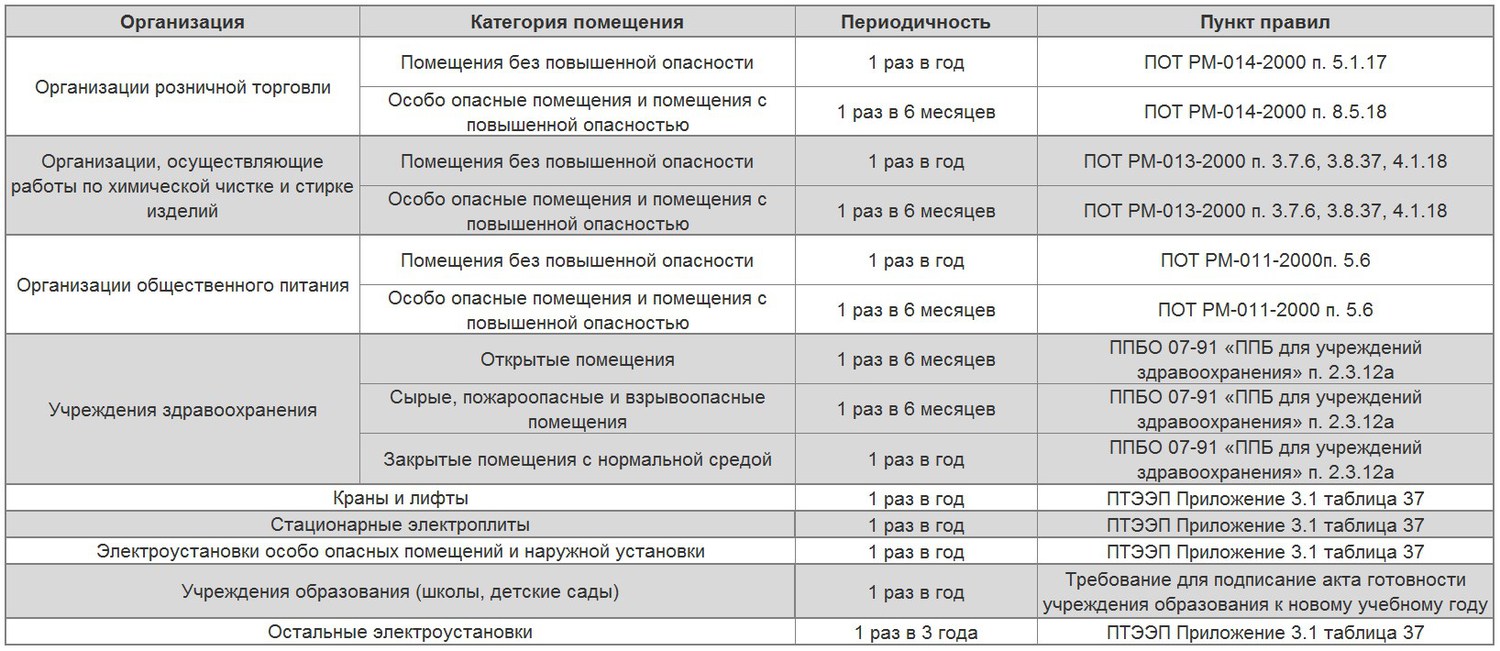

Периодичность проведения испытаний, обычно 1 раз в 3 года. Школьные и дошкольные учреждения 1 раз в год. По Нормативной документации Правительства г. Москвы изоляция бытовых стационарных электроплит измеряется не реже 1 раза в год в нагретом состоянии плиты. Сопротивление изоляции должно быть не менее 1 МОм.

Изоляция силовых и осветительных электропроводок измеряется мегаомметром на 1000В при снятых плавких вставках на участке между снятыми предохранителями или за последними предохранителями между любым проводом и землёй, а также между двумя проводами. Проверка состояния таких цепей, провода, кабеля, электроприборов и аппаратов должна проводиться путём тщательного внешнего осмотра не реже 1 раза в год!

Стоит напомнить, что работы связанные с напряжением должен проводить только подготовленный технический персонал, прошедший необходимое обучение, получивший соответствующие удостоверения с правом проведения измерительных работ. Все испытания проводятся правильно откалиброванным оборудованием, прошедшим ежегодную поверку в сертифицированном центре.

Использование современного электронного оборудования компаний Sonel, Metrel, Fluke – гарантирует качество и удобство проведения работ.

Внимание, остерегайтесь пользоваться услугами неатестованных лабораторий и частников! Грамотные инженеры с современным оборудованием не нанесут вреда вашей электроустановке и подключенным приборам. При заказе работ требуйте документы подтверждающие квалификацию инженеров, свидетельство на лабораторию и поверку измерительных приборов. Не соглашайтесь на Технические отчеты “без выезда”! Ни одна уважающая себя лаборатория не будет даже предлагать подобные работы, т.к. это влечёт за собой административную и уголовную ответсвенность. Скорее всего, подобная организация пришла на рынок ненадолго и ответственность за выполненние работ ляжет на энергетическую службу предприятия Заказчика работ или директора.

Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92

Периодичность замера сопротивления изоляции в школах и образовательных учреждениях

Замер сопротивления изоляции в школах является одним из условий заключения договора на электроснабжение. Это показатель не только сохранности оборудования, но и безопасности детей, он гарантирует отсутствие повреждений и сбоев электросетей.

Когда производить

Периодичность замера сопротивления изоляции в школах зависит от:

1. От наличия заземления или зануления.
2. От числа и мощности силовых электроприемников, потребляющих электроэнергию.
3. От количества одновременно включенных силовых электроприемников.
4. От продолжительности работы силовых электроустановок (в школе это в основном светильники и нагревательные приборы).

В соответствии с ПУЭ периодичность технического обслуживания электрооборудования – 1 раз в год, а для силовых электроприемников – не реже 1 раза в 3 мес. Замер сопротивления изоляции проводов проводить 1 раз в 3 года, а замер сопротивления заземления – не реже 2 раз в год. Измерение тока у отдельных силовых электроприемников и определение нагрузки каждой фазы – 1 раз 2 года.

Что нужно знать

Замер сопротивления изоляции в школе имеет особенности:

1.  Измерение сопротивления изоляции не проводят при напряжении более 2 кВ переменного и 3 кВ постоянного тока, т. к. изоляция находится под рабочим напряжением. При измерении сопротивления изоляции при напряжении до 1 кВ необходимо заземлять все оборудование. (например, если измерять сопротивление изоляции между нулевым рабочим проводником и землей).
2.  Измерение сопротивления изоляции проводить на полностью обесточенных приборах и устройствах.
3.  При измерениях сопротивления изоляции на не заэкранированных электроустановках, а также при измерении сопротивления изоляции кабелей, на которых расположены кабельные муфты, необходимо полностью отключать кабельные линии от источника питания и снимать с кабельных муфт защитные крышки. Если измерение сопротивления изоляции необходимо выполнять в темное время суток, то используют переносные приборы или источники света (прожектора).

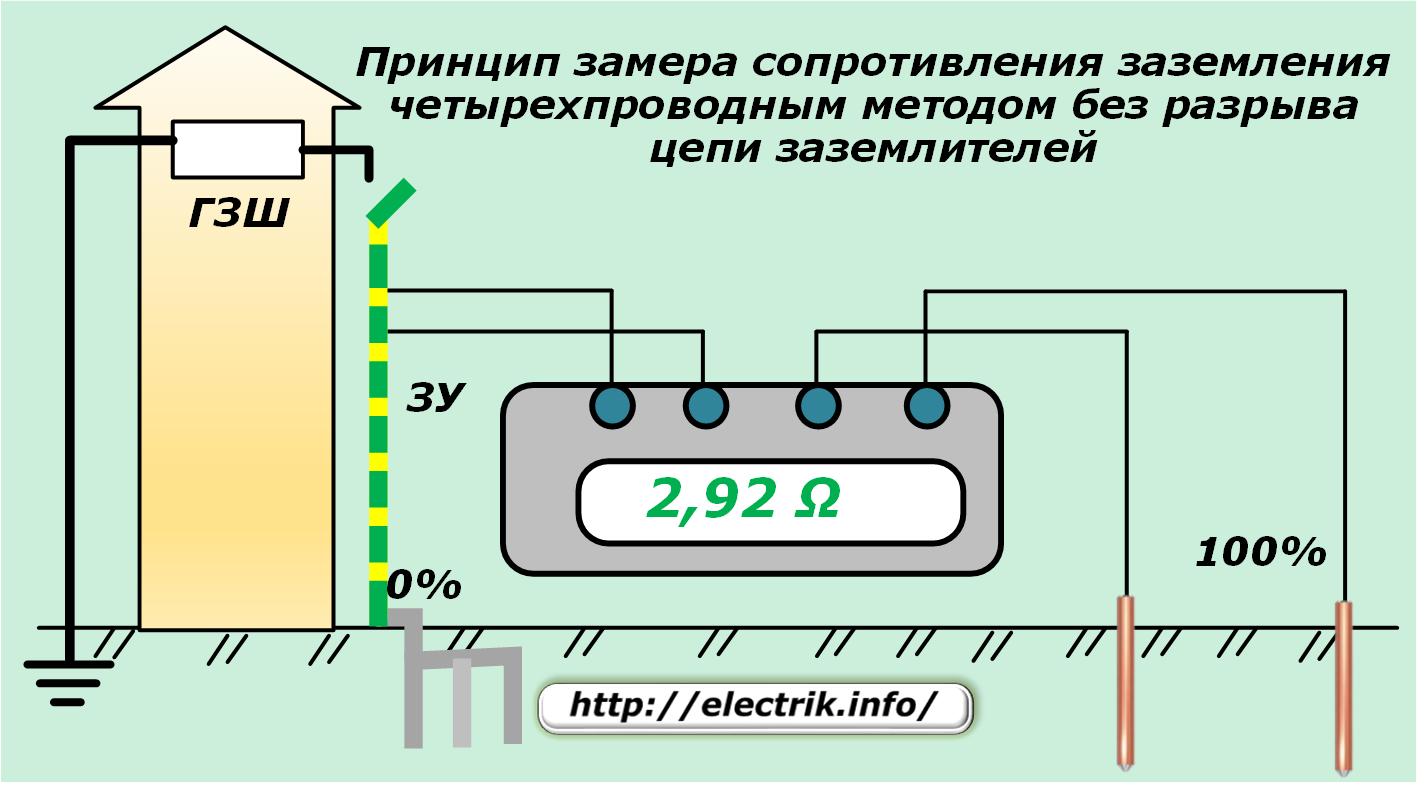

4.  При измерении сопротивления заземлителей должно быть не менее двух независимых электродов, которые по возможности должны быть расположены в местах, удобных для взятия отсчетов по шкале прибора.

Периодичность замера сопротивления изоляции в учреждениях : не реже 1 раза в год (кроме зданий и сооружений, не имеющих молниезащиты), а для зданий, имеющих молниезащиту, — 1раз в 3 года. Периодичность замеров сопротивления заземления – не реже трех лет.

Если сопротивление изоляции не соответствует норме, то необходимо проводить внеочередные замеры. В качестве альтернативы замера сопротивления изоляции, применяют метод определения напряжения прикосновения. Замер сопротивления изоляции в школе является одним из главных параметров, по которому оценивается состояние электрооборудования.

Измерение сопротивления производится на всех вводах, на распределительных щитах и других местах. Для проведения замеров сопротивления изоляции используются специальные приборы – мегомметры. Мегомметр – это измеритель сопротивления, который может измерять сопротивление как внутренней, так и внешней цепи изоляции. Все мегомметры выполнены в виде переносных электроизмерительных устройств, которые состоят из высоковольтного генератора и измеряющего прибора, соединенных между собой кабелем, который заканчивается кабельным наконечником.

Для измерения используется напряжение от 1 до 35 кВ. Для измерений внутри здания используется рабочее напряжение электроустановки. При измерении сопротивления изоляции измерительный прибор должен иметь изолированный корпус.

Какие требования

Требования к измерению сопротивления изоляции:

1.  Измерение сопротивления изоляции мегомметром на напряжение 500 вольт;
2.  Измерение сопротивления изоляции мегомметром на 1000 вольт;
3.  Измерение сопротивления изоляции в течение 1 мин.

В школах на каждый силовой щит (щиток) подается напряжение 380/220 вольт. Поэтому, для измерения сопротивления изоляции распределительных сетей применяют мегомметры с напряжением 1000 вольт.

 Для измерения сопротивления изоляции токоведущих частей электроустановок к ним присоединяют щупы вольтметра и мерный резистор. По шкале вольтметра определяют сопротивление изоляции. Величина падения напряжения на мерном резисторе не должна превышать половины значения, указанного в техническом паспорте прибора.

Замер сопротивления изоляции периодичность в образовательных учреждениях – не реже одного раза в год. В силовых электроустановках и в электроустановках напряжением до 1000 В с глухозаземленной нейтралью сопротивление изоляции должно измеряться непосредственно перед применением аппаратов защиты от сверхтока.

Сопротивление изоляции отдельных элементов электроустановок должно измеряться по схеме, исключающей возможность одновременного нарушения изоляции нескольких элементов (например, кабелей и проводов, машин и аппаратов). В случае неисправности какого-либо элемента из перечисленных в условии схемы их одновременная работа не допускается.

Сопротивление изоляции отдельных элементов должно измеряться в электроустановке с сетчатой или переборной изоляцией в том случае, когда ток утечки достигает значений, при котором аппарат защиты от сверхтоков выходит из строя. Измерение тока утечки производится электроизмерительными клещами или указателями с самовозвратом.В электроустановках с сетчатой и переборной изоляциями, кроме того, должно контролироваться наличие напряжения между фазами при помощи чувствительных искусственных или естественных контактов.

Могут применяться контрольные лампы или специальные приборы, предназначенные для проверки изоляции. Если ток утечки больше допустимого, должны быть приняты меры к его снижению. В установках выше 1000 В измерение сопротивления изоляции производится мегомметром на напряжение 2500 В. При этом допускается проводить измерение в силовых цепях — только на опорах воздушных линий электропередачи; В осветительных сетях — на высоте от 0,8 до 1,8 м от поверхности земли. Измерения сопротивления изоляции производятся после проведения осмотров и ремонтов, а также при отключенных Выключателях (перегоревших лампах и т. П.).

Провода и другие элементы электрической цепи в сетях до 1000 В со штепсельными розетками должны испытываться напряжением 500 В по отношению к земле. В сетях выше 1000 В с изолированной нейтралью или заземленной через дугогасящий реактор либо резистор нейтраль должна быть электрически соединена с реостатом, допускающим регулирование напряжения до 100% номинального.

В этих сетях изоляция токоведущих частей должна испытываться повышенным напряжением, равным 1,5 наибольшего рабочего напряжения, но не ниже трехкратного фазного. При этом измерения производятся только между любыми двумя точками цепи. В установках до 1000 В проверка изоляции производится без снятия напряжения. В сетях с несколькими источниками питания (генераторными установками) измерение изоляции может производиться на одной из генераторных установок.

Измерение сопротивления изоляции – электрическое напряжение

Что такое испытание сопротивления изоляции или испытание ИК?

Проверка сопротивления изоляции заключается в измерении сопротивления изоляции тестируемого устройства, когда фаза и нейтраль замкнуты накоротко.

Что такое сопротивление изоляции?

Идеальная изоляция не пропускает электрический ток. Атомы внутри изоляционного материала тесно связаны друг с другом, поэтому электроны трудно высвобождаются из материала, и в нормальных условиях через изолятор не протекает ток.

Ток через идеальную изоляцию практически равен нулю при определенном напряжении. Если напряжение увеличивается выше диэлектрической прочности или выше напряжения пробоя изолятора, ток начинает течь через изолятор. Сообщается, что изолятор находится в состоянии пробоя.

Различные изоляторы имеют разное напряжение пробоя, и для разных системных напряжений используются разные типы изоляторов.

ИК-тест — это старейший и наиболее широко используемый тест для измерения сопротивления изоляции. Тест сопротивления изоляции измеряет сопротивление изоляции тестируемого устройства. В ИК-испытании фаза и нейтраль замыкаются накоротко. Измеренное значение IR должно быть выше, чем указанное значение IR в соответствии со стандартом,

Сопротивление изоляции материала не идеальное, при подаче напряжения через образец начинает протекать ток. Ток называется током утечки. Значение IR должно быть как можно выше, чтобы получить низкий ток утечки. Чем ниже ток утечки, тем выше значение IR.

Теперь давайте разберемся, почему ИК-тест важен и каково его значение.

Зачем проводится проверка сопротивления изоляции?

Измерение сопротивления изоляции очень важен для обеспечения исправности электрической системы. Качество изоляции имеет первостепенное значение для надежной работы электрооборудования.

Мы проводим проверку сопротивления изоляции , чтобы убедиться в исправности изоляции. Более высокая изоляция является признаком надежной электрической системы. Тестер сопротивления изоляции используется для измерения значения сопротивления изоляции. Для электрических систем всегда желательно более высокое сопротивление изоляции.

Значение сопротивления изоляции ухудшается со старением и температурой. Изоляция может выйти из строя при повышении температуры выше допустимых пределов, а сопротивление изоляции уменьшается вдвое при каждом повышении температуры на 10 ⁰ C . Ухудшение изоляции необходимо отслеживать для раннего принятия мер до пробоя изоляции.

Чтобы оценить качество изоляции, мы проводим такие испытания, как испытание на сопротивление изоляции (испытание ИК), испытание на коэффициент диэлектрического поглощения (DAR) и 9 испытаний.0041 Проверка индекса поляризации (PI). В случае отклонения сопротивления изоляции от допустимого значения необходимо заранее принять необходимые профилактические меры.

Факторы, влияющие на ухудшение качества изоляции

Качество изоляции ухудшается, если на поверхности изолятора задерживается влага или на поверхности имеются загрязнения. Сопротивление изоляции снижается, если монтаж осуществляется в суровых условиях, с экстремальными температурами и/или химическим загрязнением. Все это приводит к ухудшению сопротивления изоляции.

• Электрические нагрузки: Перенапряжение и пониженное напряжение вызывают нагрузку на систему изоляции.
• Механические нагрузки: Частые последовательности пусков и остановов вызывают протекание сильного тока через проводник. Большой ток вызывает нагрев проводника и снижает сопротивление изоляции.
• Химические нагрузки: Близость химических веществ, таких как масла, агрессивные пары и пыль, влияет на изоляционные характеристики материалов.
• Напряжения, связанные с колебаниями температуры: частые пуски и остановы приводят к повышению температуры из-за увеличения тока, превышающего номинальный ток полной нагрузки проводника. Изменение температуры снижает сопротивление изоляции.
• Загрязнение окружающей среды вызывает ускорение старения изоляции.

Регулярная очистка является обязательным условием надежной работы изолятора.

Еще одним важным фактом об изоляторах является то, что они имеют отрицательный температурный коэффициент . Значение сопротивления изолятора уменьшается с повышением температуры. Повышение температуры электрической машины, повышение температуры сборных шин или повышение температуры электрического щита приводят к выходу из строя изолятора.

Необходимо изолировать оборудование, если повышение температуры превышает допустимый предел. Например, если двигатель заглохнет с высокой температурой обмотки, мы не должны снова запускать двигатель, а выждать некоторое время, пока температура не упадет до допустимого предела.

Вокруг проводника имеется изоляция.

Неисправность изоляции может привести к короткому замыканию, пожару и поражению электрическим током. Поэтому необходимо следить за исправностью утеплителя.

Методы измерения сопротивления изоляции

Тестер изоляции или мегомметр — это инструмент, с помощью которого мы можем измерить сопротивление изоляции. Мы используем следующие приборы для измерения сопротивления изоляции.

• Омметр с прямой индикацией с ручным генератором постоянного тока
• С Омметр с прямой индикацией с моторным генератором постоянного тока
• Омметр с прямой индикацией с батареей постоянного тока
• Омметр с прямой индикацией с двухполупериодным выпрямителем
• Мостовая схема сопротивления с гальванометром и батареей

Мы используем постоянное напряжение для измерения сопротивления изоляции. Мы можем генерировать напряжение постоянного тока с помощью ручного генератора постоянного тока или моторизованного генератора постоянного тока. Изоляция действует как конденсатор. Конденсатор блокирует постоянный ток, если качество изоляции хорошее. Если через изоляцию протекает ток утечки, это свидетельствует о плохом качестве изоляции.

Тестер изоляции генерирует постоянное напряжение, и мы можем выбрать величину постоянного напряжения в соответствии с системным напряжением системы изоляции. ток , протекающий через изоляцию, показывает, хорошая или плохая изоляция.

Подключаем положительный вывод, отмеченный буквой L на тестере изоляции, к проводнику, а отрицательный вывод, отмеченный буквой E, подключаем к поверхности изолятора. Таким образом, постоянное напряжение прикладывается к проводящей части и заземляющей части проводника. Пусть напряжение равно V, а ток, протекающий через изолятор, равен I.

Формула сопротивления изоляции

По закону Ома;

Если приложенное напряжение составляет 500 вольт, а ток через сопротивление составляет 10 мкА, тогда сопротивление изоляции равно;

Когда мы прикладываем постоянное напряжение постоянного тока к проводнику и изолятору, потребляемый ток представляет собой сумму трех элементов тока.

1. Ток зарядки,
2. Ток поглощения и
3. Ток утечки.

Вначале зарядный ток и ток поглощения высоки и очень быстро затухают. Прибор для проверки изоляции вначале показывает низкое сопротивление изоляции из-за высокого зарядного тока.

Получение тестового значения IR сразу после подачи постоянного напряжения не дает точного значения IR. Следовательно, мы должны применять постоянное напряжение постоянного тока в течение как минимум одной минуты для испытания сопротивления изоляции .

Когда мы прикладываем напряжение постоянного тока в течение одной или менее одной минуты, результаты испытаний могут быть не такими точными, но они точно дают представление о состоянии изоляции. Тест известен как тест кратковременного или выборочного чтения.

Меры предосторожности после ИК-теста:

Во время ИК-теста происходит накопление заряда между проводником и изоляцией. Если мы коснемся проводника после проведения ИК-теста, накопленный заряд найдет свой путь через тело человека, и это может привести к поражению электрическим током. Таким образом, накопленная энергия заряда должна быть разряжена после проведения ИК-теста путем подключения проводника к потенциалу земли.

Каков допустимый нижний предел сопротивления изоляции?

Правило одного мегаома устанавливает допустимый нижний предел сопротивления изоляции. Правило одного мегаома гласит, что на каждые 1000 вольт рабочего напряжения приходится примерно один мегаом сопротивления.

Если оборудование рассчитано на 6600 В, минимальное значение сопротивления изоляции должно быть 6600/1000=6,6 МОм.

Испытание на ограничение сопротивления изоляции (IR)

Сопротивление изоляции изменяется в зависимости от температуры и влажности. Поэтому точечные показания IR не дают правильного значения сопротивления изоляции.

Проверка сопротивления изоляции во времени

Точечное или краткосрочное измерение сопротивления изоляции не дает четкого представления о качестве изоляции. Тест двойного считывания или тест сопротивления времени, такой как тест DAR и PI, дает более четкое представление о состоянии изоляции.

Другие факторы, такие как температура и влажность, не влияют на результаты измерения сопротивления изоляции при испытании временной стойкости. Таким образом, испытание на сопротивление во времени или испытание на двойное считывание является лучшим методом проверки сопротивления изоляции.

Тест коэффициента диэлектрического поглощения и индекса поляризации:

В тесте DAR мы считываем сопротивление изоляции через 30 секунд и 60 секунд. 60-секундное значение IR делится на 30-секундное значение IR, и отношение 60-секундного IR-показания к 30-секундному IR-показаниям представляет собой DAR изоляции. Если мы разделим 10-минутное ИК-показание на 1-минутное ИК-показание, отношение составит индекса поляризации изоляции.

Номинальное напряжение оборудования VS. ИК испытательное напряжение:

Обычно используемое испытательное напряжение постоянного тока для планового технического обслуживания выглядит следующим образом.

Испытательное напряжение первого изготовленного оборудования несколько выше испытательного напряжения планового обслуживания.

Читать далее:

1. Почему для измерения сопротивления изоляции используется постоянное напряжение?
2. Тест PI и тест DAR
3. Разница между заземлением, заземлением и нейтралью
4. Почему у Megger есть генератор постоянного тока?
5. Что такое меггер? Принцип, преимущества, недостатки

Похожие посты:

Подписывайтесь и ставьте нам лайки:

Используйте мегомметр для измерения сопротивления изоляции — Бесплатная тетрадь по электротехнике

№ эксперимента: 4

Название эксперимента:

Использование мегомметра для измерения сопротивления изоляции

Цель:

Использование мегомметра для измерения сопротивления изоляции ПВХ-кабеля на напряжение 1100 В

Теория:

Мегомметр используется для измерения сопротивления изоляции и питается от ручного встроенного генератора постоянного тока или батареи с более высоким диапазоном напряжения, он называется мегомметр. Устройство позволяет нам измерять утечку тока в проводе, результаты очень надежны, так как мы будем пропускать электрический ток через устройство во время тестирования. Оборудование в основном используется для проверки уровня электрической изоляции любого устройства, такого как двигатели, кабели, генераторы, обмотки и т. д. Это очень популярный тест, который проводится очень давно. Не обязательно, что он показывает нам точную площадь электрического прокола, но показывает величину тока утечки и уровень влажности в электрическом оборудовании/обмотке/системе.

Схема мегомметра:

Подключение для измерения сопротивления изоляции:

Конструкция:

Меггер представляет собой генератор постоянного тока. Он состоит из трех клемм

• Линейная клемма,
• Защитная клемма,
• и клемма заземления.

В приведенной выше схеме защитный кожух подключен к изолятору, клемма линии подключена к проверяемому проводнику, а контакт заземления заземлен.
