Кабель frls.Виды и устройство.Применение и как выбрать.Особенности
Кабель frls – это специальный огнестойкий кабель, который предназначен для распределения и передачи электроэнергии. Для многих эта аббревиатура является непонятной, но здесь все просто. Буквенное обозначение «fr» означает Fire Resistance и переводится как огнестойкость. Обозначение «ls» означает Low Smoke и переводится как отсутствие дыма. Кабель под наименованием FRLS в нашей стране стал весьма активно применяться лет десять назад. До этого его использовали лишь в проектах с участием иностранных заказчиков. Сегодня же данные кабеля применяются во многих сферах.
ВидыКабели FRLS не поддерживают горения и выделяются низким дымо- и газовыделением. По типу исполнения FRLS могут быть:
- нг(A F/R)-FRLS. Выделяются классом пожаробезопасности П1а.7.2.2.2.
- нг(A)-FRLS. Выделяются классом пожаробезопасности П1б.7.2.2.2.
- нг(B)-FRLS. Выделяются классом пожаробезопасности П2.
7.2.2.2. - нг(C)-FRLS. Выделяются классом пожаробезопасности П3.7.2.2.2.
- нг(D)-FRLS. Выделяются классом пожаробезопасности П4.7.2.2.2.
7.2.2.2.Преимущественно указанные типы кабелей используются для прокладки в системах противопожарной защиты, включая системы, где необходимо сохранение работоспособности при возникновении пожара.
Также есть разновидности нг(А F/R)-FRLSLTx, нг(A)-FRLSLTx, нг(B)-FRLSLTx, нг(C)-FRLSLTx, нг(D)-FRLSLTx, которые предназначены для детских дошкольных учреждений, больниц, детских учреждений, домов престарелых и так далее.
К проводам frls к тому же относятся изделия под марками: Кпкэвнг, кпс, кпсввнг, кпквнг, кпснг, кпснга, кпсвэвнг, кпсэ, ксбнг, ксрэвнг, кшснг, кпсэнга, кввг, квнг, квнга, вббшвнг, ввгнга, кшснг, кввгнг.

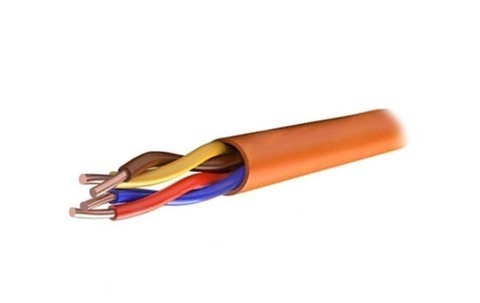

Также кабели FRLS могут быть:
- Двухжильные.
- Трехжильные.
- Четырехжильные.
- Пятижильные.
Термостойкость подобных изделий находится в пределах от -50 до +70 градусов.

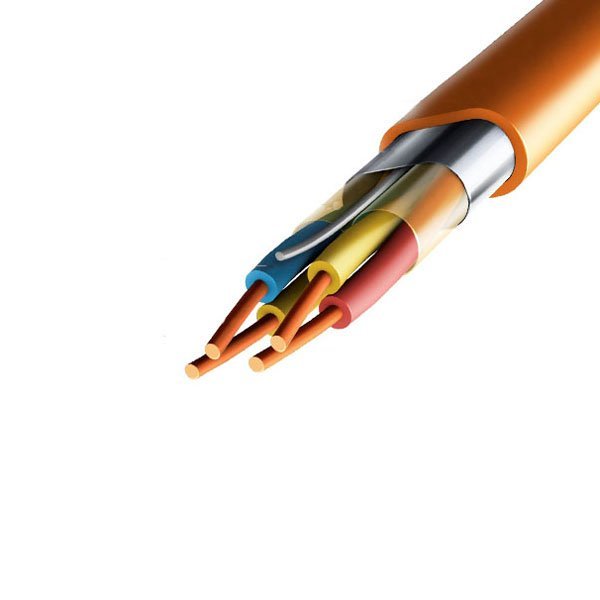

УстройствоКабель frls выполнен из следующих элементов:
- Наружная оболочка. Выполняется из поливинилхлоридного пластиката достаточной огнестойкости.
- Экран. Данный элемент выполнен в качестве обмотки. Для ее изготовления задействуется лента из меди либо фольга толщиной минимум 0,1 мм. Возможно наложение экрана из медной проволоки, которые скрепляются медной лентой.
- Внутренняя изоляция. Она выполняется из специального ПВХ пластиката, которая имеет достаточную огнестойкость.
- Скручивание (для определенных типов кабеля). В кабелях используется скручивание многожильных жил. Поэтому все жилы должны быть выполнены с одинаковыми сечениями. В производстве могут изготавливаться кабеля из четырех жил, где одна из них имеет меньшее сечение. Это нулевая жила либо провод заземления. Возможно использование наложения нескольких лент крепления из пластика. Они накладываются поверх жил в секторном исполнении, которые скручены вместе. Ширина ленты должна составлять минимум 10 мм.
- Специальная изоляция. Выполняется из термостойкого ПВХ пластика, который имеет достаточную огнестойкость. Жилы изоляции проводов из нескольких жил могут иметь разную расцветку, чтобы их можно было легко отличать. В большинстве случаев нулевые жилы производятся в голубом цвете. Жилы заземления раскрашиваются в двух цветах (зелено-желтый раскрас).
- Специальная термическая обмотка. Это барьерная среда выполнена из 2 лент со слюдой.
- Жила, проводящая ток. Это может быть структура из одной или нескольких жил из меди. Форма бывает круглой либо секторной, по первому либо второму классу исполнения. Жила производится в соответствии с техническим гостом.
Выполняется из поливинилхлоридного пластиката достаточной огнестойкости.
Выполняется из термостойкого ПВХ пластика, который имеет достаточную огнестойкость. Жилы изоляции проводов из нескольких жил могут иметь разную расцветку, чтобы их можно было легко отличать. В большинстве случаев нулевые жилы производятся в голубом цвете. Жилы заземления раскрашиваются в двух цветах (зелено-желтый раскрас).Кабель frls представляет провод, в основе которого имеется витая медная жила. Благодаря этому провод имеет повышенную способность к изгибанию и проводимости мощных токов. Сечение кабеля может быть различным, оно выбирается с учетом сферы применения и сетевого напряжения.
Внешняя оболочка выполнена из специально изготовленных термостойких ПВХ материалов. Поливинилхлорид выделяется способностью удерживать высокую температуру, не подвергаясь горению. Огнестойкость кабеля во время пожара может достигать 180 минут. К тому же такой провод выделяет минимальное количество токсичных веществ. К тому же изоляция непосредственно оказывает влияние на гибкость кабеля.
С использованием FRLS проводов можно отказаться от использования дополнительной изоляции во время их укладки внутри стен. К тому же их можно прокладывать прямо в открытую, не боясь их укладки рядом с легковозгораемыми материалами. В особенности FRLS провода важны для жилых помещений и опасных производств. В результате использования кабеля с индексом FRLS удается обеспечить максимальные условия для безопасности товара, оборудования и людей при возникновении пожара.
ПрименениеКабель frls может заменить практически любые провода для сигнализации либо коммуникаций.
Поэтому их можно использовать:- В выставочных залах и торговых центрах.
- На заводах и промышленных производствах, где имеется повышенная пожарная опасность. Это заводы по литью стали, химические, атомные, металлургические и многие другие предприятия.
- На железнодорожных вокзалах, автобусных вокзалах, а также иные общественные места, где имеется потребность в постоянном энергообеспечении.
- Медицинские учреждения, пункты здравоохранения, диспансеры и тому подобное.
- Таунхаусы и частные дома.
- Системах пожарной сигнализации.
- Системах охранной сигнализации.
- Структурах управления эвакуацией, оповещения, передачи данных. Это могут быть шахты, высотные здания, туннели, многолюдные места, которые могут представлять опасность с точки зрения возникновения пожара. Кабель frls позволяет обеспечить сохранность систем и оборудования, которые важны для спасения людей, а также материальных ценностей.
- Провода используются для укладки в кабельных сооружениях, включая взрывоопасные зоны.
- При покупке важно выбирать кабель frls в соответствии с его назначением и требуемым сечением жил, чтобы обеспечить пропускную токопроводящую способность.
- Перед приобретением кабеля важно убедиться в наличии сертификата соответствия качества. В указанном документе должны быть указаны следующие данные — пропускная способность, свойства, а также соответствующий класс безопасности.
- Указанные кабели должны иметь высокое качество изоляции, от которой напрямую зависит стойкость к огню. Поэтому следует обращаться только в проверенные магазины, которые соблюдают условия и сроки хранения. Желательно, чтобы организации, где приобретаются кабели, имели прямые дилерские отношения с крупными заводами производителями.
- Отечественные модели по своим свойствам практически не уступают импортным аналогам. Однако при этом их стоимость несколько ниже. Поэтому стоит присмотреться к отечественному продукту, чтобы сэкономить.
- Они не горят, как в пучке, так и одинарно. Такой провод способен долгое время сопротивляться огню. Обычно он сохраняет свою функциональность при пожаре до 180 минут.
- Важным достоинством является то, что кабель во время горения выделяет минимум химических веществ, которые могут быть опасными для человека. Это хлор, фтор и многие иные опасные вещества.
- Гибкая огнестойкая кабельная изоляция способна обеспечить высочайший максимальный уровень защиты при появлении пожара. Его показатели соответствуют требованиям многих стандартов. Поэтому кабель frls можно использовать во многих отраслях промышленности, включая атомные и металлургические области, опасных с точки зрения возникновения пожара.
- К тому же подобные кабеля способны выдерживать многочисленные механические воздействия. Их без опаски можно подвергать скручиванию и перегибанию, в том числе применять в помещениях с определенной степенью влажности.
Такой провод способен долгое время сопротивляться огню. Обычно он сохраняет свою функциональность при пожаре до 180 минут.- Кабели FRLS во время пожара способны выделять галогены, которые могут приводить к коррозии. Это несколько сужает возможность использования указанного кабеля. Так газообразный хлористый водород при пожаре, перемещаясь по помещению, может соединяться с парами воды. В результате происходит конденсация и на оборудовании оседает соляная кислота. Естественно, что ее количество незначительно, однако и этого достаточно, чтобы ограничить применение данного кабеля.
- Следует отметить, что в Европейском Союзе кабель под маркировкой FRLS имеет низкую востребованность. Здесь чаще применяется более безопасный и кабель FRHF.
- Стоимость огнестойкого кабеля несколько выше аналогичных проводов, не имеющих огнестойкую защиту.
Это несколько сужает возможность использования указанного кабеля. Так газообразный хлористый водород при пожаре, перемещаясь по помещению, может соединяться с парами воды. В результате происходит конденсация и на оборудовании оседает соляная кислота. Естественно, что ее количество незначительно, однако и этого достаточно, чтобы ограничить применение данного кабеля.- Кабельные изделия поставляются в бухтах либо барабанах. Ярлык, который наклеивается на бухту, должен иметь следующую информацию: обозначение кабеля, товарный знак, масса, длина кабеля, дата изготовления, соответствующий номер.
- На оболочке провода через определенный промежуток длины должен быть индекс изготовителя, в том числе присутствовать год производства. Для проводов с диаметром менее 20 мм возможно использование цветной нити для маркировки.
- Кабели можно хранить в закрытых помещениях и под навесом. Время хранения в закрытом помещении составляет десять лет, под навесом можно хранить не более пяти лет.
Для проводов с диаметром менее 20 мм возможно использование цветной нити для маркировки.Похожие темы:
FRLS: огнейстойкие и малодымные кабели
Мы продолжаем изучать пожарные характеристики кабелей, и для чего они нужны. В прошлый раз мы разобрались с понятием самозатухания кабеля. Теперь я предлагаю вам поговорить о понятии огнестойкости и малодымности кабеля и так знакомой нам по названиям российских кабелей аббревиатуре – FRLS.
Что же означает аббревиатура FRLS? FR – Fire resistance (огнестойкий), LS – Low Smoke (малодымный).
На первый взгляд можно подумать, что слово «огнестойкий» говорит о том, что такой кабель в огне не горит и в воде не тонет. На самом деле, это не совсем так и кабель FRLS устроен немного хитрее. Его медные жилы сначала изолируются специальным огнеупорным материалом на основе слюды или стеклоткани, а потом уже пластикатом, как в обычных кабелях.
Таким образом, конструкция кабеля будет такой: медь, огнеупорный слой, изоляция жилы и далее уже обычные элементы, такие как экран, оболочка и т. д.
В итоге, расчёт идёт на то, чтобы, в случае возгорания в непосредственной близости кабеля, вся изоляция и оболочка сгорела, а огнеупорный слой продолжал изолировать жилы. Это нужно для того, чтобы могли работать пожарные насосы или вентиляторы удаления дыма или другое оборудование, которое предназначено для непосредственной работы в условиях пожара.
Кроме пожарных систем, для другого применения такой кабель бесполезен, так как после сгорания всей изоляции и оболочки и других неметаллических элементов кабеля его всё равно требуется менять.
Как мы знаем из физики, гореть может практически всё, вопрос только в температуре и в длительности контакта с источником теплового излучения, то есть, в нашем случае, с пламенем. На огнестойкость кабели испытывают всегда огнём с одной и той же температурой – 750 градусов. Так как, когда температура пожара переваливает за это значение, как правило, системы пожаротушения уже бессильны что-либо сделать и требовать от кабеля, что бы он сохранял работоспособность при температуре выше 750 градусов уже бессмысленно
Кабель FRLS и FRHF, нг и нг-LS: что куда?
Сначала кратко:
«нг» — нераспространение горения.
ГОСТ 12176, часть 3, категория «А» (ГОСТ Р МЭК 332-3-96).
«FR» — fire resistance (огнестойккость). МЭК 60331-11 МЭК 60331-24.
«LS» — low smoke (низкое дымогазовыделение при горении и тлении). МЭК 61034, части 1 и 2.
«HF» — halogen free («безгалогенный», пониженная коррозионная активность продуктов дымо- и газовыделения при горении). ГОСТ Р МЭК 60754, часть 2.
Читайте также: Безгалогеновые трубы для электропроводки и аксессуары — к трассе нужно отнестись не с меньшим вниманием, чем к марке самого кабеля: что толку от самого безгалоенного кабеля, если в огне задымят трубы и коробки? А хорошая гофра и возгорание может остановить, лишив очаг доступа кислорода.
Подробнее:
FR и нг. «нг» — кабель не распространяет горение «при прокладке в группе», в оболочке кабеля используются специальные полимерные композиции, с тем, чтобы огонь не перешёл на кабели, соседствующие с загоревшимся.
Но если начался серьёзный пожар, то изоляция кабелей всё-равно сгорит.
Чтобы обеспечить работоспособность кабельной линии во время пожара (для эвакуации людей, обеспечения работы систем сигнализации и пожаротушения и т.п.), используют кабели FR.
Оболочка такого кабеля выполнена из изоляции с использованием слюдосодержащей ленты, либо состоит из кремнийорганических резин. Такой кабель способен работать в огне не менее 3 часов (чего не стоит ожидать от кабеля нг). То есть, конечно же, все FR кабели ссоответствуют требованиям
нг, но не наоборот!
Что же касается отличий LS и HF (LS выделяет сравнительно мало дыма и газов при воздействии на него пламени, а HF не содержит галогенов), то полезно запомнить, что 1. по ГОСТу применяться шире должна вторая разновидность, но 2. выбирают комплектующие для проводки проектировщики, а они чаще предпочитают LS.
По огнестойкости LS и HF (в сочетании с FR) относятся к разным классам — П1б.
1.2.2.2 и П1б1.1.2.1 соответственно. Это значит, что FRHF выделяет меньше дыма и минимум коррозионных газов — огнестойкий, бездымный и безгалогенный кабель, не поддерживающий горение и при групповой прокладке. О каких именно галогенах речь? LS под воздействием пламени выделяет токсичные окислители хлор и фтор, чем сильно сужается область его применения: в случае пожара сильный яд в газообразном состоянии распространится по объекту, а при контакте с водным паром образует конденсат на поверхностях — причем это будет концентрированная кислота. Не просто так допустимая коррозионная активность газообразных выделений изоляции кабелей (по ГОСТу Р 53769-2010) при пожаре отличается в 28 раз! Для
Что касается дыма — для LS по ГОСТу Р 53315-2009 допустимое снижение светопроницаемости составляет 50%, для HF — 25-40%. В реальных условиях качественный FRHF почти не дымит — импортные образцы снимают светопроницаемость при испытаниях на считанные проценты, а
FRLS в аналогичных условиях — кратно больше.
Поэтому считается, что FRHF значительно превосходит FRLS по показателям безопасности (во время пожара), и именно FRHF рекомендован для прокладки в местах, где при пожаре может оказаться много людей: спортивных объектах, театрах, офисных и торговых комплексах, яслях и детских садиках, медицинских учреждений и др. Самый же распространённый сегодня нг-LS можно признать самым слабым из рассмотренных здесь сочетаний с точки зрения безопасности — хотя, безусловно, использование марки с индексом LS, это уже большой шаг вперёд.
Описание и технические характеристики кабеля ВВГнг–FRLS
Кабель с маркировкой ВВГнг-FRLS представляет собой тип продукции, с меднопроводными жилами, термическим барьером в виде специальной обмотки, в ПВХ-пластикатной изоляции повышенной пожаростойкости (данный кабель в открытом пламени должен проработать не менее 3 часов).
Сама аббревиатура, заложенная в основе маркировки, расшифровывается так:
- В — обозначение типа изоляции жил кабеля — пластик на основе поливинилхлорида;
- В — обозначение типа оболочки кабеля — пластик на основе поливинилхлорида;
- Г — обозначение отсутствия защитного покрова;
- нг-LS — обозначение типа изоляции, с повышенным уровнем стойкости к возгоранию и сниженным дымогазовыделением;
- FR — обозначение наличие обмотки проводника, выполняющей роль термического барьера.
Технические характеристики кабеля ВВГнг–FRLS
Кабель ВВГнг-FRLS состоит из:
- Медной токопроводной жилы первого или второго класса, многопроволочной или однопроволочной, сектороной, либо круглой формы.
- Термического барьера в виде слюдосодержащих лент, служащего изоляционной обмоткой жилы.
- Изоляция на основе ПВХ-пластиката, обладающего пониженным уровнем пожарной опасности.
Все изолированные жилы кабелей этого типа имеют чёткое цветовое разделение:
- Голубым цветом изоляции помечаются нулевые жилы;
- Жилы заземления — зелёно-жёлтые, двухцветные.
Внутренняя и наружная оболочка кабелей ВВГнг-FRLS также изготавливается из пластиката на ПВХ-основе, со сниженными показателями пожароопасности.
Кабель с маркировкой ВВГнг-FRLS предназначен для прокладки группового типа коммуникаций, используемых в промышленности, на АЭС и в местах с повышенным уровнем взрывоопасности. Эта продукция экспортируется в страны тропического региона, с особенностями климата, где также успешно эксплуатируется. С помощью данных кабелей производится передача и распределение энергии в рамках работы стационарных электротехнических установок с показателями переменного напряжения не более 100 Гц и постоянного тока не более 1000 В.
Условия эксплуатации
Кабели ВВГнг-FRLS способны эксплуатироваться даже при высокотемпературных и влажностных климатических режимах — температурах свыше 30 градусов С и влажности воздуха до 98%. Помимо этого такие кабели отличаются неплохой морозостойкостью. Без дополнительных ухищрений такие сети можно прокладывать при температуре до — 15 градусов С. А вообще кабель данного типа выдерживает колебания атмосферных температур в стоградусном диапазоне: от — 50 до +50 градусов Цельсия.
Отличие от аналогов
От своих аналогов — кабелей с маркировкой ВВГнг кабельная продукция ВВГнг-FRLS отличается сниженным уровнем газодымовыделения — помимо сниженного уровня подверженности горению такой кабель ещё и не выделяет большого количества вредных веществ при воспламенении, а значит не создаёт дополнительной опасности в процессе тушения и эвакуации (если речь идёт о внутренних помещениях зданий или строений). Помимо этого, кабель ВВГнг-FRLS, в отличие от ещё одного аналога — ВВГнг-LS, снабжён дополнительным слоем термобарьерного материала, защищающего жилу от высокотемпературных воздействий (в случае короткого замыкания или иных нестандартных ситуаций).
Кабель ВВГнг-FRLS
ЦЕНЫ на кабели марки ВВГнг-FRLS по ГОСТ здесь
Кабель марки ВВГнг-FRLS принадлежит семейству огнестойких силовых кабелей. Он предназначен для подачи электропитания к стационарным электроустановкам, распределения сигналов управления системами пожаротушения и безопасности и т.п. Кабель применяется на предприятиях и сложных производствах, особо опасных объектах, объектах с большим скоплением людей, в жилых зданиях, на промышленных объектах с повышенными требованиями пожарной безопасности. Его можно использовать на атомных электростанциях вне гермозоны в электросистемах 2 класса (классификация ОПБ 88/97 (ПНАЭ Г –01-011)).
Этот огнеупорный кабель может быть проложен в коробах совместно с другими кабелями. Он имеет пониженную горючесть и выделяет при горении мало газа и дыма.
Применение этого кабеля позволяет в условиях пожара сохранить некоторое время работоспособность оборудования и систем тушения пожара, обеспечить безопасность людей, сохранность оборудования и минимализировать последствия аварии. Кабель ВВГнг-FRLS способен обеспечивать при пожаре с температурой пламени 750ºС энергоснабжение электроустановок 90-180 минут.
Кабель используется в стационарных электрических сетях с переменным напряжением до 1 кВ и частотой 100 Гц или с постоянным напряжением до 1 кВ. Максимальная температура жилы при эксплуатации не должна превышать +70°С.
Расшифровка названия кабеля – ВВГнг-FRLS – многое расскажет о его предназначении, свойствах и материалах, из которых он состоит:
- 1-я «В» — жилы изолированы ПВХ-пластикатом. Это обеспечивает слабую горючесть. Отсутствие вначале названия буквы «А» свидетельствует о том, что жилы кабеля медные.
- 2-я «В» — материал внешней оболочки — поливинилхлорид, который не способствует распространению огня даже при групповой прокладке.
- «Г» — голый, без дополнительной защиты, брони. Кабель используется только внутри помещений или под навесом, без воздействия атмосферных осадков и его размещение под землёй исключается.
- «нг» — не горючий. Низкая пожароопасность достигнута использованием поливинилхлоридного пластиката.
- Индекс «FR» — (Fire Resistance) — огнестойкость достигнута использованием огнеупорного рубежа из обмотки в виде 2-х слюдосодержащих лент.
- Индекс «LS» — (Low Smoke) — при горении или тлении выделяется мало дыма и газа вследствие пониженного содержания в изоляции массовой доли хлористого водорода.
Кабель ВВГ нг-FRLS может иметь 1-5 однопроволочных или многопроволочных жил круглой или секторной формы сечением от 1,5 мм² до 240 мм² в ПВХ-изоляции. Цена ВВГнг-FRLS зависит от сечения медных жил в кабеле. Монтаж кабеля следует производить при температуре не ниже -15ºС.
Изгиб кабеля с однопроволочными жилами должен иметь радиус не менее 10 внешних диаметров, а с многопроволочными жилами – 7,5 диаметра.
Первый слой защиты сформирован 2-мя лентами, содержащими слюду. Второй – оболочка из ПВХ-пластиката пониженной пожароопасности, которая может иметь отличительную окраску, чаще всего оранжевого или красного цвета. Изоляция жил имеет различную окраску. Жила с жёлто-зелёной окраской используется для заземления, а синей или голубой – в качестве нулевого провода.
Кабель эксплуатируется при температурном режиме -50ºС ÷ +50ºС. Относительная влажность при эксплуатации может достигать 98% при +35°С. Гарантийный срок кабеля – 5 лет. Срок службы – 30 лет.
Кабель ВВГнг-FRLS полностью соответствует современным требованиям безопасности, которые диктуются нормативными актами: ГОСТ Р 53315-2009, ГОСТ Р 53769 – 2010, ГОСТ 30244-94, СП 31-110-2003 и 7-м изданием ПУЭ.
Внимание! |
Фирма Конкорд занимается разработкой и производством различного рода силовых кабелей, которые можно использовать в разных условиях и для определённых технических задач электрификации объектов или площадей.
Это позволило уложить данные ленты как можно плотнее к жиле и так же исключить любое пространство между собой.
Кабель ВВГнг-ls (frls) | Кабель ВВГ, ВВГнг, ВВГНГ-ls
Кабель ВВГ нг ls – это подвид кабеля ВВГ, так же, как и его «старший» собрат, предназначенный для передачи и распределения электрического тока в условиях, когда при частоте до 50 Гц применяется номинальное напряжение в 0,66, 1 или же 6 кВ в тех или иных установках стационарного типа. Впрочем, есть и отличия.
В частности, данный кабель больше всего подходит для применения в местах, где вероятность возгорания является особенно высокой. Об этом нам сообщает его маркировка.
Расшифровка кабеля ВВГ нг ls
Расшифровка её незамысловата и, по сути, содержит в себе описание ключевых технических характеристик продукта. «ВВГ» означает «винил-винил-голый», что показывает, что используются два слоя из поливинилхлорида, а затем какой-либо защитный слой отсутствует. Буквы «нг» говорят о том, что кабель не распространяет горение. Ну а «ls» означает «LowSmoke», то есть, по-русски, низкий уровень дыма. Отсутствие буквы «А» означает, что рассматриваемый кабель – медный. Кстати, не удивляйтесь, если вам встретится менее привычная аббревиатура frls – это одно и то же. Просто «fr» означает «FireResistance», то есть устойчивый к огню, а это, по сути, то же, что и «нг». Применение ВВГ нг ls ввиду его свойств становится доступным в большем количестве мест, особенно на относительно опасных производствах.
Испытание пожароустойчивости. Сравнение с кабелем NUM
Испытание горючести кабелей с индексом «НГ» и без него.
1. сюжет: Жжем кабель NUM и ВВГнг-LS при равных условиях;
2. сюжет: Жжем кабель NUM имитируя групповую прокладку;
По своей сути данный кабель мало чем отличается от ВВГ нг – впрочем, два отличия имеются. Например, в кругложильных кабелях (а форм-фактор жилы может быть круглый, плоский или же треугольный) применяется заполнитель без галогенов, а также невулканизированная резина, что обладает очень хорошей степенью пожаробезопасности. Также для оболочки кабеля применяется особый ПАХ, что имеет антивозгорающиеся свойства, в отличие от традиционных ВВГ.
В остальном всё так же количество жил может варьироваться от одной до шести, их сечения могут достигать 240 мм2, пропорционально площади сечений изменяется и диаметр, допустимый ток в зависимости от типа и количества жил может варьироваться от 21А до 704А, ну а масса варьироваться от приблизительно 40 кг/км до нескольких тонн на тот же один километр.
Если вы решите купить подобный кабель, внимательно прочитайте его описание в магазине – ведь вам может попасться товар не с теми характеристиками, что вам нужны. От характеристик сильно варьируется цена, причём стоимость может вырастать в сотни раз, если увеличивается число жил и их общая площадь. Традиционный срок службы такого изделия – более тридцати лет, из которых пять обычно гарантийные.
Диапазон тепрературного режима при использовании ВВГнг: от -30°С до +50°С
Относительная влажность воздуха должна составлять до 98% при +35 градусов по Цельсию.
Минимальный радиус изгиба при прокладке
- кабелей одножильных — 10 наружных диаметров,
- кабелей многожильных — 7.5 наружных диаметров.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
| Число жил, сечение, мм2 | ВВГнг-LS | Число жил, сечение, мм2 | ВВГнг-LS | ||||||
| диаметр, мм | масса, кг | диаметр, мм | масса, кг | ||||||
0. 66 кВ |
1 кВ | 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | ||
| 1х1,5 | 5.9 | 6.3 | 43 | 48 | |||||
| 1х2,5 | 6.2 | 6.6 | 54 | 60 | 3х2,5+1х1,5 | 10.0 | 11.0 | 190 | 215 |
| 1х4 | 6.9 | 7.5 | 75 | 86 | 3х4+1х2,5 | 11.8 | 12.8 | 262 | 302 |
| 1х6 | 7.4 | 8.0 | 98 | 109 | 3х6+1х4 | 12.9 | 14.4 | 359 | 409 |
| 1х10 | 7.7 | 8.0 | 149 | 155 | 3х10+1х6 | 15.3 | 16.3 | 539 | 579 |
| 1х16 | 9.3 | 9. 7 |
221 | 227 | 3х16+1х10 | 18.7 | 19.2 | 826 | 858 |
| 1х25 | 10.8 | 11.0 | 322 | 327 | 3х25+1х16 | 22.7 | 23.2 | 1376 | 1408 |
| 1х35 | 11.8 | 12.0 | 415 | 421 | 3х35+1х16 | 22.6 | 23.1 | 1692 | 1723 |
| 1х50 | 13.3 | 13.5 | 556 | 563 | 3х50+1х25 | 24.7 | 25.1 | 2252 | 2288 |
| 1х70 | — | 15.8 | — | 806 | 3х70+1х35 | 28.1 | 28.5 | — | 2708 |
| 1х95 | — | 17.8 | — | 1083 | 3х95+1х50 | 30.8 | — | 3621 | |
| 1х120 | — | 19.5 | — | 1370 | 3х120+1х70 | 34.8 | — | 4576 | |
| 1х150 | — | 21. 4 |
— | 1658 | 3х150+1х70 | 37.9 | — | 5423 | |
| 1х185 | — | 23.80 | — | 2020 | 3х185+1х95 | 41.8 | — | 6835 | |
| 1х240 | — | 26.60 | — | 2665 | 3х240+1х120 | 45.9 | — | 8787 | |
| 2х1,5 | 7.6 | 8.4 | 93 | 113 | 4х1,5 | 52.0 | 147 | 169 | |
| 2х2,5 | 8.2 | 9.7 | 124 | 156 | 4х2,5 | 9.3 | 10.0 | 196 | 220 |
| 2х4 | 10.2 | 11.4 | 189 | 223 | 4х4 | 10.2 | 11.1 | 284 | 327 |
| 2х6 | 11.3 | 12.4 | 245 | 282 | 4х6 | 11.8 | 13.1 | 377 | 424 |
| 2х10 | 13.6 | 14. 0 |
383 | 398 | 4х10 | 13.0 | 14.4 | 592 | 610 |
| 2х16 | 16.1 | 16.5 | 538 | 553 | 4х16 | 15.9 | 16.5 | 887 | 910 |
| 2х25 | 19.4 | 19.8 | 905 | 928 | 4х25 | 19.5 | 20.0 | 1431 | 1472 |
| 2х35 | 21.2 | 21.6 | 1180 | 1205 | 4х35 | 22.7 | 23.2 | 1878 | 1912 |
| 2х50 | 25.0 | 25.4 | 1569 | 1600 | 4х50 | 25.5 | 25.9 | 2493 | 2528 |
| 2х70 | — | 24.3 | 1694 | 4х70 | 29.1 | 29.5 | — | 3056 | |
| 2х95 | 27.0 | 2220 | 4х95 | 31.2 | — | 4102 | |||
| 2х120 | 29. 3 |
2723 | 4х120 | 35.5 | — | 5081 | |||
| 2х150 | 31.8 | 3336 | 4х150 | 38.9 | — | 6183 | |||
| 2х185 | 35.0 | 4015 | 4х185 | 42.6 | — | 7701 | |||
| 2х240 | 39.0 | 5190 | 4х240 | 46.7 | — | 10069 | |||
| 3х1,5 | 8.0 | 9.4 | 114 | 143 | 5х1,5 | 52.7 | 180 | 202 | |
| 3х2,5 | 9.3 | 10.2 | 164 | 182 | 5х2,5 | 11.9 | 12.0 | 235 | 263 |
| 3х4 | 10.8 | 12.0 | 233 | 270 | 5х4 | 12.8 | 14.4 | 344 | 394 |
| 3х6 | 11.8 | 13.1 | 310 | 350 | 5х6 | 14. 1 |
15.7 | 463 | 519 |
| 3х10 | 14.4 | 14.9 | 480 | 496 | 5х10 | 17.4 | 17.9 | 720 | 756 |
| 3х16 | 16.5 | 17.4 | 681 | 721 | 5х16 | 20.9 | 21.4 | 1078 | 1103 |
| 3х25 | 20.4 | 20.9 | 1167 | 1193 | 5х25 | 25.3 | 25.8 | 1695 | 1735 |
| 3х35 | 22.6 | 23.1 | 1519 | 1548 | 5х35 | 27.9 | 28.4 | 2153 | 2204 |
| 3х50 | 26.4 | 26.8 | 1991 | 2046 | 5х50 | 32.2 | 32.7 | 2900 | 2962 |
| 3х70 | 28.3 | — | 2354 | 5х70 | 36.5 | — | 3858 | ||
| 3х95 | 31.6 | — | 3131 | 5х95 | 39. 3 |
— | 5101 | ||
| 3х120 | 34.6 | — | 3864 | 5х120 | 43.9 | — | 6304 | ||
| 3х150 | 38.0 | — | 4774 | 5х150 | 47.7 | — | 7815 | ||
| 3х185 | 41.5 | — | 5850 | 5х185 | 53.3 | — | 9569 | ||
| 3х240 | 47.0 | — | 7596 | 5х240 | 59.0 | — | 12406 | ||
Также существуют другие разновидности провода ВВГ:
FRLS кабели, огнестойкие провода, огнестойкие провода, кабель FRLS, огнестойкие провода, फ्लेम रेटारडेंट वायर в Удхне, Сурат, Suntek Marketing Company
О компании
Год основания 2002
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Официальный оптовый дилер
Количество сотрудников До 10 человек
IndiaMART Член с февраля 2011 года
GST24AIJPA7000
GST24AIJPA7306G1 Экспорт
Экспорт в Нигер, Мальдивы, Танзанию, Китай, Объединенные Арабские Эмираты
Обладая обширным опытом работы с почти за десятилетие , мы превратились в ведущую организацию, профессионально занимающуюся торговлей и распространением разнообразного ассортимента электрических деталей на основе ПТФЭ .
Наша обширная гамма включает Провода и кабели, светильники, коммутационное оборудование и счетчики управления энергией . На протяжении многих лет мы сотрудничали с ведущими производителями и надежными поставщиками на рынке, чтобы получить нашу лучшую линейку продуктов. Произведенный согласно отраслевым нормам качества и руководящим принципам в помещениях продавцов, наш диапазон ценится за оптимальную работу, надежность и длительную работу.
Являясь официальным дилером и учреждением, ориентированным на качество, мы следим за тем, чтобы наши клиенты получали продукцию без дефектов.По этой причине мы разработали программу управления качеством, согласно которой бизнес-функции выполняются строго, а продукты тщательно тестируются перед передачей клиентам. Для беспроблемных транзакций клиенты могут использовать посылки с простыми способами оплаты ( наличными, чек и DD ), условиями и режимом отгрузки ( по дороге ). Благодаря своевременной обработке, этической политике и ориентации на клиента мы создали широкую клиентскую базу по всей стране.
Видео компании
разницы между fr и frls кабелями —
Силовые кабели в основном используются для передачи и распределения энергии.Это сборка из одного или нескольких отдельно изолированных электрических проводников, обычно скрепленных общей оболочкой. Сборка используется для передачи и распределения электроэнергии. Электрические силовые кабели могут быть проложены как постоянная проводка внутри зданий, закопаны в землю и проложены над головой или на открытом воздухе. …… Включая: резиновый кабель, сварочный кабель, кабель URD, силовой кабель с изоляцией из сшитого полиэтилена и т. Д.
Оголенные воздушные проводники используются в приложениях для воздушных сетей передачи и распределения.Они также используются для неизолированных соединений, перемычек, заземляющих проводов и других приложений. Наши проводники соответствуют стандартам ASTM, IEC, BS, BS EN и DIN.
…… В том числе: проводник AAC, провод AAAC, провод ACSR, провод ACAR, провод AACSR и т. Д.
Воздушные жгуты (также антенные жгуты или просто ABC) — это воздушные линии электропередач, в которых используются несколько изолированных фазных проводов, плотно связанных вместе, обычно с голым нулевым проводом.Наши кабели abc calbe соответствуют стандартам ASTM, IEC, SANS. …… В том числе: кабели abc, кабельные линии, служебные провода и т. Д.
-
В чем разница между FR и FRLS…
В чем разница между проводом FR и FRLS? … В чем разница между проводами и кабелями? … Чем отличается провод от…
-
В чем разница между кабелями XLPE и FRLS?…
08 июля, 2010 · XLPE — это разновидность изолирующей эпоксидной смолы, а FRLS — низко огнестойкий… В чем разница между кабелями XLPE и FRLS? … В чем разница между…
-
Чем отличается кабель ФРЛС от ЖЛС?
В чем разница между проводами и кабелями… В чем разница между проводами FR и FRLS? FR -> Огнестойкий FRLS–> Огнестойкий малодымный…
-
ZHFR — FRLS Cables: Jainam Cables (India) Pvt….
Провода и кабели FRLS / ZHFR рекомендуются для использования в пожароопасных зонах и местах, где… Преимущества использования проводов и кабелей FR, FRLS, ZHFR. Функция: Обычный…
-
Огнестойкие кабели с низким дымоудалением | Блог POLYCAB
Огнестойкие кабели с низким уровнем дыма. … Огнестойкий малодымный ПВХ-состав обеспечивает низкое дымообразование… Производственный процесс в Polycab Разница между…
-
Огнестойкие / огнестойкие кабели -…
в чем основное различие между огнестойкостью и огнестойкостью… (Для получения дополнительной информации см. Наш каталог кабелей FRLS).FRLS имеет специальный антипирен,…
-
Часто задаваемые вопросы о слабой пожарной опасности…
Часто задаваемые вопросы о низкой пожароопасности… Огнестойкие кабели являются важным компонентом любого… В чем разница между LSF и Low Smoke Zero…
-
Провода FRLS, Производитель проводов FRLS, Провода FRLS…
… FRLS ПРОВОДА И КАБЕЛИ… кабелей класса LT 1.
1KV, внешняя оболочка изготовлена из специально разработанного негорючего материала из ПВХ с низким содержанием дыма, имеющего высокий… FRLS провод… -
В чем разница между кабелями XLPE и FRLS?…
В чем разница между кабелями XLPE и FRLS? Кабели FRLS — это кабель из сшитого полиэтилена или оба разных типа? … FRLS — огнестойкие кабели
-
IEC 60332-3 / BS 4066-3 | Огнестойкий кабель Addison…
addison предоставляет все виды огнестойких кабелей или огнестойких кабелей, включая cm, cmr… несколько промежуточных огнестойких… разница в…
-
СРАВНЕНИЕ КАБЕЛЕЙ — IJETAE
СРАВНЕНИЕ КАБЕЛЕЙ Vigya… Материал оболочки может быть из ПВХ / огнестойкого / огнестойкого… Кабели для освещения аэропортов и горнодобывающей промышленности.8) FRLS / FR / HR…
-
Кабель — Википедия, бесплатная энциклопедия
… можно использовать материалы для покрытия кабеля или можно использовать кабели с оболочкой, которая по своей природе является огнестойкой.
… (Кабели MICC. Типы электрических кабелей… -
в чем разница между кабелями FRLS и XLPE?…
13 сентября 2007 г. · В чем разница между кабелями XLPE и FRLS? Кабели FRLS — это кабель из сшитого полиэтилена или оба разных типа?
-
0 Finolex ТИПЫ ДЛЯ СЛАБОГО ДЫМА (FRLS) Finolex
Компания IS / ISO 9001 Силовые и контрольные кабели с изоляцией из ПВХ Finolex ОГНЕЗАЩИТНЫЕ СЛАБЫЕ ДЫМЫ (FRLS)… Кабели Finolex с низким уровнем дыма (FRLS),…
-
Smruti Cables Pvt.ООО (Power Cab)
ПРОВОДА И КАБЕЛИ СИЛОВЫХ КАБЕЛЕЙ | Домашние провода FR… H05V2V2-F, HO7RN-F, гибкий кабель из ПВХ, одножильные гибкие кабели из ПВХ, многожильные гибкие кабели из ПВХ… FR / FRLS House…
-
ОГНЕСТОЙКИЙ КАБЕЛЬ — Инструментальные кабели
огнестойкий кабель… конструкция кабелей… огнестойкий кабель — двухжильный кабель cu / mica / xleva-mi / lsoh o:
-
Кабели с низким содержанием дыма и нулевым содержанием галогенов (LSZH)
… Кабели с низким содержанием дыма и нулевым содержанием галогенов.
. … Разве провода и кабели не огнеупорны? Многие кабели проходят испытания на соответствие таким стандартам воспламеняемости, как UL 1581 вертикальный… -
Огнестойкие малодымные кабели (FRLS) -…
Огнестойкие малодымные кабели (FRLS) Polycab Wires Pvt Ltd… Polycab Wires предлагает огнестойкие малодымные (FRLS) промышленные кабели с ПВХ изоляцией.
-
В чем разница между кабелем из ПВХ и кабелем из сшитого полиэтилена?
В чем разница между кабелем из ПВХ и кабелем из сшитого полиэтилена? … Изоляция кабелей… В чем разница между нейтралью и землей?
-
Огнестойкие и огнестойкие кабели -…
Кабели огнестойкие и огнестойкие.… Огнестойкие и огнестойкие оболочки кабелей спроектированы так, чтобы противостоять горению и ограничивать распространение пламени.
Провода и кабели
1KV, внешняя оболочка изготовлена из специально разработанного негорючего материала из ПВХ с низким содержанием дыма, имеющего высокий… FRLS провод…
… (Кабели MICC. Типы электрических кабелей…
… Разве провода и кабели не огнеупорны? Многие кабели проходят испытания на соответствие таким стандартам воспламеняемости, как UL 1581 вертикальный… Купить Finolex 4 кв. Мм 180 м FRLS House Wire по лучшей цене в Индии
- Названия банков
- Центральный банк Индии
- Kotak Mahindra Bank
- ICICI Bank
- Axis Bank
- IndusInd Bank
- HSBC Банк
- Да Банк
- RBL Bank
- Corporation Bank
- Standard Chartered Bank
- Pay Gate Amex
5%) LENTUS FRLS Провод
Наша компания известна как производитель, поставщик, поставщик услуг и экспортер кабеля FRLS, ориентированного на качество, который находит свое применение в различных домах, квартирах, бунгало, школах, колледжах, офисах, корпоративных домах, отелях, торговых центрах, аудиториях и многих других местах.
.Эти кабели Lentus Frls имеют низкое дымообразование и огнестойкие свойства, благодаря чему вся наша гамма востребована во всех уголках мира. Наша проволока Frls Wire создана в соответствии с современными промышленными параметрами для обеспечения безопасности ценных клиентов. Предлагаемый Проволока Frls сделана при помощи высшего сорта сырых компонентов, обеспеченных от ведущих продавцов рынка. Наши кабели доступны в черном, зеленом, желтом, красном и синем цветах и проходят тщательную проверку под строгим контролем опытных экспертов по качеству.После тщательной проверки качества мы упаковываем весь ассортимент в прочную картонную коробку и в термоусадочный упаковочный материал, обеспечивающий безопасность при транспортировке. Кроме того, наш огромный ассортимент может быть легко приобретен клиентом благодаря доступным ценам.
Технические характеристики
| Ссылка Стандарт | IS: 694, IS: 8130, IS: 5831 |
| Температурный рейтинг | 105 o c |
| Номинальное напряжение | 1100В |
| Изоляция | FRLS-Низкогалогенное соединение |
| Дирижер | Согласно IS: 8130 |
| Артикул | Провода с печатью УКБ (Лентус-FRLS) |
| Приложение |
Дома, домики, квартиры, офисы, школы, больницы, торговые центры, гостиницы, аудитории и т. Д. |
| Цвета | Красный, желтый, синий, черный, зеленый |
| Упаковка | 90 тонн в картонной коробке и 180 тонн в термоусадочной упаковке |
% PDF-1.5
%
20 0 объект
>
эндобдж
xref
20 111
0000000016 00000 н.
0000002904 00000 н.
0000002967 00000 н.
0000003706 00000 н.
0000003849 00000 н.
0000003944 00000 н.
0000004251 00000 п.
0000004654 00000 н.
0000004689 00000 н.
0000004964 00000 н.
0000005077 00000 н.
0000012526 00000 п.
0000018381 00000 п.
0000024838 00000 п.
0000031388 00000 п.
0000037927 00000 н.
0000044369 00000 п.
0000044512 00000 п.
0000044607 00000 п.
0000044860 00000 п.
0000045164 00000 п.
0000045406 00000 п.
0000045676 00000 п.
0000045961 00000 п.
0000046173 00000 п.
0000046454 00000 п.
0000053057 00000 п.
0000080071 00000 п.
0000087011 00000 п.
0000088594 00000 п.
0000094038 00000 п.
0000096686 00000 п.
0000110409 00000 н.
0000110813 00000 н.
0000111199 00000 н.
0000111322 00000 н.
0000111447 00000 н.
0000112354 00000 н.
0000112634 00000 н.
0000116868 00000 н.
0000117144 00000 н.
0000133338 00000 н.
0000133585 00000 н.
0000137857 00000 н.
0000138132 00000 н.
0000138518 00000 н.
0000138746 00000 н.
0000138864 00000 н.
0000139007 00000 н.
0000139328 00000 н.
0000139707 00000 н.
0000139822 00000 н.
0000139965 00000 н.
0000140194 00000 н.
0000140569 00000 н.
0000140868 00000 н.
0000141224 00000 н.
0000141390 00000 н.
0000141533 00000 н.
0000141919 00000 п.
0000142305 00000 н.
0000142534 00000 н.
0000142920 00000 н.
0000143257 00000 н.
0000143643 00000 п.
0000144019 00000 н.
0000144285 00000 н.
0000144428 00000 н.
0000144814 00000 н.
0000144909 00000 н.
0000145052 00000 н.
0000145280 00000 п.
0000145666 00000 н.
0000145780 00000 н.
0000145923 00000 н.
0000146152 00000 н.
0000146501 00000 н.
0000146887 00000 н.
0000147273 00000 н.
0000147439 00000 н.
0000147590 00000 н.
0000147971 00000 н.
>
(PDF) Оценка эффективности материалов оболочки кабелей FRLS и LSZH
CABLETECH — 2015
71
Международная конференция по силовым кабелям, 26-27
th
Февраль 2015 г. CPRI, Бангалор
Оценка рабочих характеристик FRLS и материалов для оболочки кабеля
LSZH
Arunjothi R, Praveen T.A, Нагешвар Рао B
Центральный исследовательский институт энергетики, Бангалор
РЕЗЮМЕ
Материалы оболочки, используемые в кабелях, действуют как
защитных кожухов. Они защищают кабель от
механических повреждений, воздействия окружающей среды и
пожаров. Выбор материалов оболочки
зависит от конкретного использования в различных условиях окружающей среды
. Первоначально ПВХ
использовался в качестве материала оболочки из-за его хороших физико-механических свойств
.Несмотря на то, что ПВХ
имеет лучшие свойства, когда он находится в огне, он выделяет
много токсичного дыма, который по своей природе является едким.
В целях минимизации агрессивных газов FRLS PVC
введены материалы с добавками, где контролируется дымовыделение
. Однако, поскольку даже
с оболочкой из ПВХ FRLS в качестве дыма не удалось избежать
, были введены такие материалы, как LSZH,
. Когда этот вид материала горит менее
, он не выделяет галогена, и дым
также различается и прозрачен по своей природе.
Несмотря на то, что дымовые свойства материалов LSZH
превосходят свойства материала оболочки FRLS PVC
, LSZH имеет некоторые недостатки
, такие как меньшая гибкость и меньшая огнестойкость по своей природе.
При этом сравниваются типичные характеристики ПВХ ФРЛС
Оболочка и оболочка из ЛСЖ.
Ключевые слова
: FRLS PVC, LSZH, кабельная оболочка
1. ВВЕДЕНИЕ
Кабели всех номиналов имеют внешнюю оболочку
.Оболочка кабеля
используется для многих целей, таких как огнестойкость и механическая защита,
Если кабель многожильного типа, оболочка
используется для удержания всех жил вместе и образует единый кабель
.
Существуют различные виды оболочек
материалов, такие как легкий вес, сверхмощный, огнестойкий,
огнестойкий и малодымный, нулевой галоген
, в зависимости от среды использования. В течение
десятилетий ПВХ-компаунды использовались в качестве материала оболочки
из-за его превосходных механических и
электрических свойств.Но эти материалы производят
высококоррозионных газов во время горения, которые
вызывают проблемы коррозии электрического оборудования
и металлических конструкций даже через несколько месяцев после пожара.
Чтобы уменьшить риск дыма, материалы из полимеров
FRLS разработаны со свойством огнестойкости
, а также контролируется выделение дыма
. В случае материалов FRLS электрические
и механические свойства очень хорошие; однако
выброс галогенов (хлора, брома и
йода) полностью не устраняется.Методы испытаний
для оценки дымовыделения полимерных материалов
являются небольшими испытаниями.
В индийском сценарии
отсутствуют доступные методы испытаний
для прогнозирования поведения дымовыделения этих материалов
FRLS в реальных масштабах пожара. Помимо материалов
FRLS, недавней разработкой является материал LSZH
(LOW SMOKE ZERO HALOGEN). Эти материалы
выделяют очень мало дыма и не токсичны.Но эти кабели обладают менее огнестойкими характеристиками
по сравнению с FRLS PVC
. Они широко используются во многих
типах безопасных и экологически чистых продуктов
по всему миру.
2. ПОЖАРНЫЕ СВОЙСТВА FRLS И LSZH
МАТЕРИАЛОВ
Для оценки
огнестойкости и дымостойкости полимерных материалов
используются несколько методов оценки. В методах оценки
кислородного индекса и температурного индекса свойство замедления re
полимерных материалов составляет
, оцениваемое на мелкомасштабном уровне.В кислородном индексе находится количество кислорода
, необходимое для изготовления материала
для поддержания огня, а в температуре
индекс — температура, при которой образец
поддерживает горение в окружающем воздухе с концентрацией кислорода 21%
.
определен. Свойство огнестойкости
можно оценить с помощью испытания на огнестойкость
на одиночном или связке кабелей. В этих методах проверки
указанное имя применяется в соответствии с
ММ, MAKE POLYCAB
