Провод изолированный сип. Провод СИП: характеристики, виды, преимущества и особенности монтажа

Что такое провод СИП. Какие бывают виды СИП проводов. Каковы технические характеристики СИП. Как правильно монтировать провод СИП. В чем преимущества использования СИП проводов.

Содержание

Что такое провод СИП и его назначение

СИП расшифровывается как самонесущий изолированный провод. Это современный тип кабеля для воздушных линий электропередачи, который пришел на смену неизолированным алюминиевым проводам.

Основное назначение провода СИП:

  • Передача электроэнергии в воздушных линиях электропередачи напряжением до 1 кВ
  • Подключение частных домов и других объектов к электросетям
  • Организация уличного освещения
  • Прокладка временных линий электроснабжения

Главная особенность СИП — наличие изоляции на всех токопроводящих жилах. Это обеспечивает ряд важных преимуществ по сравнению с голыми проводами.

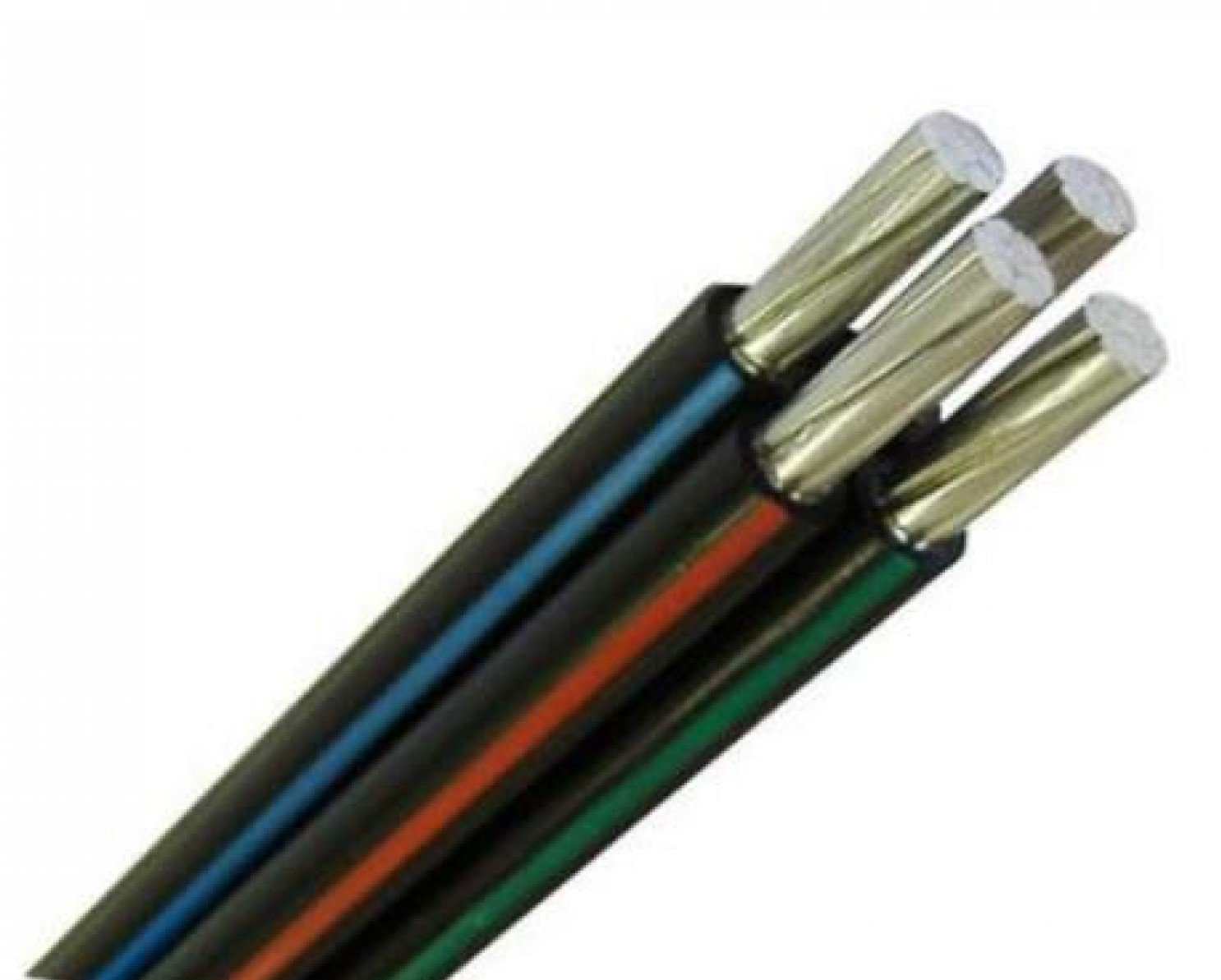

Конструкция и виды проводов СИП

Стандартная конструкция провода СИП включает:

  • Несколько изолированных алюминиевых токопроводящих жил
  • Нулевую несущую жилу (в некоторых модификациях)
  • Изоляцию из светостабилизированного полиэтилена

Основные виды проводов СИП:


СИП-1 и СИП-1А

Наиболее распространенный тип. Имеет 3-4 изолированные фазные жилы и неизолированную (СИП-1) или изолированную (СИП-1А) нулевую несущую жилу. Рассчитан на напряжение до 1 кВ.

СИП-2 и СИП-2А

Аналогичен СИП-1, но с усиленной изоляцией из сшитого полиэтилена. Более устойчив к механическим повреждениям. Подходит для работы в сложных погодных условиях.

СИП-3

Одножильный провод с изоляцией из сшитого полиэтилена. Применяется в высоковольтных линиях 6-35 кВ.

СИП-4

Не имеет несущей нулевой жилы. Состоит только из изолированных фазных проводников. Используется для коротких ответвлений.

СИП-5

Аналог СИП-4, но с усиленной изоляцией. Более устойчив к внешним воздействиям.

Технические характеристики проводов СИП

Основные технические параметры проводов СИП:

  • Рабочее напряжение: до 1 кВ (СИП-1,2,4,5), до 35 кВ (СИП-3)
  • Сечение токопроводящих жил: от 16 до 185 мм²
  • Допустимый ток: до 500 А
  • Допустимая температура эксплуатации: от -60°С до +50°С
  • Срок службы: до 45 лет
  • Минимальный радиус изгиба: 10 диаметров кабеля

Какие характеристики СИП следует учитывать при выборе? Основные параметры:


  • Сечение жил — определяет допустимую токовую нагрузку
  • Количество жил — зависит от схемы подключения
  • Тип изоляции — влияет на механическую прочность и стойкость к внешним факторам
  • Рабочее напряжение — должно соответствовать напряжению сети

Преимущества использования проводов СИП

Провода СИП обладают рядом важных преимуществ по сравнению с неизолированными проводами:

  1. Повышенная безопасность эксплуатации за счет полной изоляции токоведущих частей
  2. Снижение потерь электроэнергии в линии
  3. Высокая механическая прочность и устойчивость к внешним воздействиям
  4. Простота монтажа без использования изоляторов
  5. Возможность прокладки по фасадам зданий
  6. Меньшее обледенение проводов зимой
  7. Отсутствие коротких замыканий при схлестывании проводов
  8. Защита от несанкционированных подключений

Все это делает СИП оптимальным выбором для большинства современных воздушных линий электропередачи.

Особенности монтажа провода СИП

Монтаж СИП имеет ряд особенностей:

  • Не требуется установка изоляторов — провод крепится к опорам с помощью специальной арматуры
  • Допускается крепление СИП непосредственно к фасадам зданий
  • Минимальная высота подвеса — 6 м над проезжей частью, 3,5 м в остальных местах
  • Максимальное расстояние между опорами — до 60 м
  • Соединения выполняются с помощью прокалывающих зажимов без снятия изоляции
  • Возможен монтаж при температурах до -20°С

При монтаже СИП важно соблюдать следующие правила:


  1. Использовать только специальную арматуру для СИП
  2. Не превышать допустимые механические нагрузки на провод
  3. Соблюдать минимальные радиусы изгиба
  4. Правильно выполнять соединения и ответвления
  5. Заземлять нулевую жилу на концевых опорах

Применение зажимов для соединения СИП

Для соединения и ответвления проводов СИП используются специальные прокалывающие зажимы. Их основные преимущества:

  • Не требуют снятия изоляции с проводов
  • Обеспечивают герметичное и надежное соединение
  • Позволяют выполнять подключения под напряжением
  • Просты в монтаже

Существует несколько типов прокалывающих зажимов:

  1. Ответвительные — для подключения абонентов
  2. Соединительные — для сращивания проводов
  3. Переходные — для соединения СИП с голыми проводами

При выборе зажимов важно учитывать сечение проводов и требуемую нагрузочную способность соединения.

Сравнение СИП с другими видами проводов

Как СИП соотносится с другими типами проводов для воздушных линий? Рассмотрим основные отличия:

ПараметрСИПНеизолированные проводаКабели с пластмассовой изоляцией
БезопасностьВысокаяНизкаяСредняя
Механическая прочностьВысокаяСредняяНизкая
Простота монтажаВысокаяСредняяНизкая
СтоимостьСредняяНизкаяВысокая

Как видно, СИП обладает оптимальным сочетанием характеристик для большинства применений в воздушных линиях электропередачи.



Прокалывающие зажимы для СИП: применение, характеристики, принцип действия

Для организации отвода от ЛЭП используются самонесущие изолированные провода (далее по тексту СИП), их монтаж удобно осуществлять с использованием специальных прокалывающих зажимов. Об особенностях конструкции и технических характеристиках этих устройств мы расскажем в данной публикации. В завершении материала будет приведена подробная инструкция по установке.

Область применения прокалывавших зажимов и их характеристики

Данные устройства позволяют оперативно выполнить подключение к магистральной линии, обеспечив при этом необходимые условия соединения. Характерная особенность таких зажимов заключается в том, что в процессе монтажа не требуется снимать с СИП изоляцию, что существенно ускоряет процесс и делает его максимально безопасным.

Соединение с использованием влагозащищенного зажима проводов СИП

Основная область применения данных устройств – подвод электропитания к распределительному щиту потребителя, например, подключение дома или гаража к основной магистральной линии.

Корпус зажима изготовлен из прочного пластика, устойчивого к ультрафиолетовому излучению и другим пагубным воздействиям внешней среды. Само место контакта надежно защищено от влаги. Относительно невысокая стоимость, легкий монтаж и демонтаж и полное соответствие нормативным требованиям, сделало данный способ подключения практически стандартным. Варварский вариант соединения с магистралью — «скрутка» сейчас уже практически не встречается.

Скрутка не только ненадежный, но и небезопасный способ подключения

Перечень основных характеристик

Характеристики зажимов данного типа определяются следующими параметрами:

  • Числом ответвительных СИП, которые подключаются к магистральной жиле (как правило, от одного до четырех).
  • Сечением жилы магистрали (мм
    2
    ).
  • Сечением СИП (мм2).
  • Максимальной токовой нагрузкой (А).
  • Весом изделия (г).

В качестве примера приведем таблицу характеристик соединительной арматуры НИЛЕД.

Характеристики соединительных зажимов НИЛЕД

Варианты маркировок

Как правило, маркировка изделий имеет следующий вид ААА ВВ/СС, где:

  • ААА – марка изделия.
  • ВВ – диапазон сечения магистральной жилы.
  • СС – диапазон сечения СИП.

Если число ответвительных проводов больше одного вариант маркировки АхСС, где А – число СИП, а СС – их максимальное сечение, например: 4х16, 2х16, 4х25.

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

Конструкция прокалывающего зажима для СИП

Обозначения:

  • А – затягивающий болт.
  • В – герметичный корпус.
  • С – проушина под СИП.
  • D – проушина под магистральную жилу.
  • Е – колпачок, надевается на конец СИП для обеспечения изоляции.
  • F – контактная площадка для магистральной жилы.
  • G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой. Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия.

Варианты исполнения

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья.

Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.

Прокалывающий зажим для соединения СИП-СИП

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

  1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
  2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
  3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:
  • Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
  • зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
  • Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
  1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
  2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.
Накидные диэлектрические ключи

Разобравшись с нюансами, перейдем к порядку действий:

  1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
  2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
  3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
  4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Как демонтировать прокалывающий зажим для СИП?

В большинстве конструкций не предполагается возможность демонтажа. Если отвод не планируется использовать в дальнейшем, его откусывают, оставляя зажим на месте.

В тех конструкциях, где имеется разблокирующий болт, отсоединение производится путем его вращения (направление указано на корпусе). Следует учитывать, что в места «прокуса» изоляции будет проникать влага, поэтому необходима их герметизация.

Провода СИП. Преимущество самонесущего провода СИП

Преимущество самонесущего провода СИП

Многие были свидетелями, когда во время ветра алюминиевые голые провода воздушных линий перехлёстывались, создавая короткое замыкание или вовсе обрывались. Нередко обрывалась фаза и падала на нейтральный провод. Возникшее при этом перенапряжение выводило из строя электробытовые приборы многих потребителей электроэнергии.

Нередки случаи, когда ветки деревьев перехлестывали или обрывали голые провода ВЛ. Такие голые провода были легко доступны для воровства электроэнергии. Для прокладки ЛЭП алюминиевым проводом требовалось вырубать просеки. Этих недостатков лишён самонесущий изолированный провод СИП.

При монтаже воздушных линий самонесущим изолированным проводом СИП не нужно натягивать трос между опорами. В его конструкции уже есть металлический сердечник, который хорошо держит провод СИП на опорах. Отсюда и его название «самонесущий» – это такая конструкция провода которая удерживает себя сама.

Из имуществ провода СИП можно выделить высокую надежность, сравнимую с кабельными линиями. Его конструкция исключает замыкание и обрыв ВЛ, что значительно упрощает эксплуатацию и обслуживание линий электропередач. Особо следует отметить простоту монтажа на проводах СИП, который достигается специальной арматурой.

Теперь не нужны траверсы и изоляторы при монтаже ВЛ. Также электрический провод СИП можно вести по наружным стенам зданий. Важным параметром проводов при монтаже является электрические потери в протяженных линиях, которые для СИП проводов значительно меньше.

Технические характеристики разных марок провода СИП

Уменьшение потерей электроэнергии для СИП достигается благодаря меньшему реактивному сопротивлению. Важным моментом для этих проводов является возможность подключения потребителей электроэнергии без снятия напряжения с линий.

Эта возможность не создает неудобства для потребителей электроэнергии, при подключении нового потребителя. Особенность конструкции кабеля также затрудняет незаконное подключение к ВЛ электропередач. Достаточно большой срок эксплуатации самонесущего провода СИП, превышающий 25 лет, является большим преимуществом.

Провод СИП прекрасно противостоит ультрафиолетовым лучам, благодаря своей специальной изоляции «сшитого» полиэтилена. Ну и конечно внешний вид линий на СИП не сравнится с видом линий электропередач на алюминиевых проводах.

Устройство, марки СИП проводов

Построение этих проводников представляет собой скрученные фазовые изолированные жилы алюминия и центральной нулевой жилы. Нулевая жила представляет собой закрученные алюминиевые провода вокруг стального стержня.

Прочная изоляция провода СИП изготовлена по методу «сшитого» полиэтилена, который хорошо противостоит ультрафиолету. Марки самонесущего провода отличаются конструкцией и использованными материалами. Их делят на;

– СИП-1, СИП- 1А. Фазные жилы имеют термопластичную полиэтиленовую изоляцию, которая не разрушается под воздействием ультрафиолетовых лучей. В конструкции СИП-1 идет не изолированный нулевой провод, в отличии от СИП- 1А, где нулевой провод изолирован от фазных жил;

Устройство провода СИП-1

– СИП-2, СИП-2А. Устройство этой марки проводов одинаково с предыдущим, кроме изоляции, которая изготовлена из «сшитого» полиэтилена и предназначена специально для умеренных и холодных климатических областей и ЛЭП до 1кВ. Однако при монтаже линий электропередач должно выполняться условие – это минимальный радиус изгиба должен быть не меньше 10 наружных диаметров электропровода;

Самонесущий изолированный провод СИП-2

– СИП 3. Эта марка по конструкции состоит из нулевого скрученного проводника со стальным стержнем и прочной изоляцией, изготовленной по методу «сшитого» полиэтилена и предназначена для ЛЭП 20 кВ, работающих в жарких и холодных областях;

Провод СИП-3

– СИП-4, СИП-4н. Они характерны парными токопроводящими жилами без нулевой жилы. Буква «н» обозначает алюминиевый сплав, а отсутствие буквы – алюминий. Материал изоляции этой марки не боится ультрафиолетового излучения и термопластичен;

Провод СИП-4

– СИП-5, СИП-5н. По конструкции провод одинаков с предыдущей маркой, только изоляция из «сшитого» полиэтилена. Предназначены они для ЛЭП рассчитанных на 2,5 киловольт, с достаточно холодным и умеренным климатом.

Провод СИП-5

Благодаря конструктивным особенностям провода СИП ощутимо сокращаются расходы на монтаж ЛЭП.

Зажимы ответвительные прокалывающие для СИП

Зажимы ответвительные прокалывающие для СИП

Такие зажимы для СИП, как ответвительные, изолированные, с возможностью прокалывания изоляции, используют при:

1. Соединениях проводов одной магистрали или нескольких магистралей.

2. Выполнениях ответвлений от магистралей.

3. Подключениях уличного освещения к магистралям.

4. Соединении СИП с голым проводом.

5. Соединении СИП с кабелями.

Промышленностью выпускается несколько различных моделей зажимов с возможностью работы в различных условиях.

Зажим ответвительный прокалывающий одно болтовой (голый СИП)

Относится к таким зажимам, которые абсолютно защищены от влаги. Использут для отвода от неизолированных кабелей магистрали на СИП. Сечение поперечное такого кабеля от 16 до 95 мм. Корпус зажима изготовлен с применением стойкого к изменениям погоды и излучению ультрафиолетовых волн полимера. Он стеклоармированный с фиксирующей планкой.

Для прокалывающего зажима используют алюминиевый сплав, стойкий к коррозии. Болт для затяжки зажима оцинкован способом гальваники, механизм стальной, также подвергается оцинковке. Место соединения зажима заполняется антиоксидантной смазкой.

Зажим прокалывающий ответвительный одно болтовой (СИП-СИП)

Зажим защищён от отрицательного воздействия влаг и применяется для отвода от магистральных изолированных кабелей на СИП. Сечение поперечное такого провода 16-95 мм2.

Для изготовления такого корпуса также используют стеклоармированный полимер. Корпус стойкий к атмосферным проявлениям и лучам ультрафиолетового диапазона, имеется внизу планка для запирания ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болт для затяжки и стальная пружинка подвергаются гальванической оцинковке. Соединения зажимов заполнены антиоксидантной смазкой.

Зажим прокалывающий ответвительный двух-болтовой (голый-СИП)

Зажим выполнен в влагозащищенном исполнении и его применяют для того, чтобы отвести от голых проводов магистральной линии на СИП. Сечение поперечное таких кабелей может быть 16-96 мм2.

Для изготовления корпуса используют стеклоармированный полимер, стойкий к погодным изменения и ультрафиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из специального сплава алюминия, стойкого к коррозии. Затягивающие болты и стальные пружины подвергаются гальванической оцинковке. Соединения зажима также заполняются смазывающим веществом, содержащим антиоксидант.

Зажим ответвительный прокалывающий двух болтовой (СИП-СИП)

Зажим также выполнен в влагозащищенном корпусе и применяют для отвода от магистральных СИП. Сечение поперечника таких проводов может быть 16-95 мм2.

Для изготовления корпуса используется стеклоармированный полимер, стойкий к изменениям погодных проявлений и ультра-фиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины подвергаются гальванической оцинковке. Места соединения зажима также заполняются смазкой противостоящей окислению.

Зажим ответвительный прокалывающий двух болтовый (СИП-СИП)

Зажим также выполнен во влагозащищенном корпусе и использут для того, чтобы сделать отвод от магистральных изолированных проводов из алюминия. Сечение таких кабелей может быть 50-120 мм2 к СИП с кабелем 25-70 мм2.

Корпус также выполнен из стекло-армированного полимерного материала, стойкого к изменениям атмосферных явлений и излучению ультрафиолетом . Снизу корпуса имеется планка для крепления ключом.

Зажим прокалывающий выполнен из алюминия, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины также подвергаются обработке гальванической оцинковке.

что это такое, расшифровка, характеристики провода, отличия моделей

Для передачи электрической энергии по силовым и осветительным воздушным линиям используется самонесущий изолированный провод (СИП). Линии с использованием такого вида кабеля были придуманы в 60-х годах финскими инженерами, как альтернатива использованию неизолированных проводов, которые подвешивались на тросах. Такой способ передачи энергии обеспечивает минимальные потери и подходит для установки на имеющихся столбах линий электропередачи.

Область применения

Самонесущий изолированный провод применяется при устройстве линий от основных магистральных проводов и понизительных трансформаторных подстанций до различных зданий и сооружений и осветительных сетях населенных пунктов. Такой кабель можно применять в различных климатических условиях, в том числе и агрессивных средах. СИП активно используют в условиях плотной застройки между зданиями и сооружениями.

Маркировка и расшифровка типов

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:

СИП-1 и СИП-1А

Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.

Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой «А» в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).

Расшифровка маркировки:

СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.

СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.

СИП-2

Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.

СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.

СИП-3

Такой тип кабеля используется при устройстве высоковольтных линий с изоляцией из светостабилизированного полиэтилена на 6-35 кВ с толщиной до 3,5 мм. Имеет одну многопроволочную жилу с алюминиевым сердечником и может использоваться при низких температурах воздуха, не теряя эластичности. Маркируется следующим образом:

СИП-3 1*185–35 кВ – предназначен для переменного напряжения до 35 кВ и имеет жилу 185 мм2.

Обладает стойкостью к механическим повреждениям, агрессивным средам и низким температурам. Изоляция может сохранять свои свойства при кратковременном перегреве до 250 °С.

СИП-4

Главной особенностью конструкции самонесущего изолированного провода такого типа является отсутствие несущей жилы, только токопроводящие. По этой причине применение СИП-4 несколько иное. Его применяют для коротких линий электропередачи, например для передачи энергии, от трансформаторной подстанции к зданию или сооружению или устройства ответвлений от больших магистралей. По этой причине СИП-4 часто называют ответвительным.

СИП-5

Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.

Технические характеристики

Поперечное сечение жил проводов СИП имеет значения от 16 до 185 мм2, способно питать мощных потребителей и пропускать через себя токи до 500 А, а допустимые токи односекундных коротких замыканий могут достигать 16 кА. Существует большой выбор вариантов кабеля по размерам поперечного сечения и допустимой силе тока, поэтому такой провод является универсальным для построения воздушных линий.

Температура эксплуатации имеет диапазон от -60 до +50 °С, а исполнение провода может быть как для умеренного, так и холодного климата. Монтаж провода СИП возможен при температуре до -20 °С.

Срок эксплуатации достигает 45 лет и большинство производителей дают гарантию до 5 лет.

На такой кабель действует механическая нагрузка от ветра, наледи, снега, поэтому такие линии обязательно рассчитываются по весу и действию на них механических нагрузок. Для такого расчета используют данные по разрушающему усилию несущего троса в зависимости от типа, поперечного сечения и массы провода.

Строение кабеля

СИП-1 – состоит из трех фазных токопроводящих жил и одной нулевой. Каждая фаза представляет собой жгут из нескольких алюминиевых жил, скрученных вокруг сердечника из алюминия. Фазные проводники изолированы полиэтиленом, нулевая – без изоляции, внутри жила имеет стальной сердечник.

СИП-2 – отличается от СИП-1 изоляцией. Она выполняется из сшитого полиэтилена и является очень прочной к механическим и температурным воздействиям. Кроме этого нулевая жила изолированна, также как и фазная жила.

СИП-3 – одножильный провод, который имеет стальной сердечник, вокруг которого закручены провода из сплава алюминия, меди и других добавок. Имеет большой диапазон поперечных сечений и способен работать в высоковольтных сетях при воздействии механических нагрузок и сурового климата.

СИП-4 – не имеет нулевого провода и состоит из нескольких пар жил из алюминиевого сплава с изоляцией, устойчивой к ультрафиолетовому излучению.

СИП-5 – имеет аналогичную СИП-4 конструкцию, но отличается увеличенной на 30 % прочностью и стойкостью к различным воздействиям (механическим, атмосферным и т.д.) на изоляцию.

Монтаж кабеля СИП

Монтаж СИП кабеля возможен как на старые столбы линий электропередачи, так и на фасады зданий в населенных пунктах. Для закрепления не требуется специальных изоляторов.

СИП монтируется к фасадам сооружений на специальные крепления, анкера и фиксаторы, подвешивается к линиям на промежуточные зажимы. Для устройства ответвлений используют специальные мощные зажимы в зависимости от поперечного сечения провода.

При монтаже нужно учитывать, что точка ввода в здание должна быть на высоте не менее 2,7 м от поверхности земли, а зазор до нижней точки провиса между столбами не ниже 6 м. Основная опора должна находится от фасада здания не дальше 25 м, а расположение ответвительной опоры должно быть не более 10 м от фасада или стены здания.

В связи с тем, что монтаж провода СИП связан с большими токами и высоковольтными линиями, он должен монтировать строго в соответствии с электрической нормативно-технической документацией и только квалифицированным персоналом с соблюдением всех норм и правил охраны труда и безопасного производства работ.

Достоинства и недостатки

Преимуществами провода являются:

  • Уменьшение количества потерь благодаря изоляции кабеля;
  • Устойчивость к механическим повреждениям, климату, агрессивным средам и различным температурам;
  • Не позволяет незаконно подключаться к магистралям;
  • Отсутствует перехлест и, как следствие, короткие замыкания от воздействия ветра;
  • Большой выбор типов и поперечных сечений;
  • Более легкий и быстрый монтаж, который можно производить при низких температурах и при различных погодных условиях;
  • Хорошая гибкость СИП и эластичность изоляции в различных температурных средах;
  • Не требует установки изоляторов для крепления на столбах и зданиях;
  • Безопасен при обслуживании и эксплуатации;
  • Требует меньшего количества столбов при монтаже воздушных линий;
  • Отсутствует коррозия;
  • Возможно вести монтаж СИП по стенам зданий и сооружений;
  • Большой срок службы.

СИП имеет и свои недостатки:

  • Большая масса кабеля из-за наличия несущей жилы и толстой изоляции;
  • Высокая стоимость продукции;
  • Необходимость специально обученного квалифицированного персонала для монтажа и эксплуатации таких кабельных воздушных линий.

Провод СИП имеет больше достоинств, чем недостатков и является современным и технологичным электрическим кабелем для устройства воздушных линий различного назначения. Он выпускается как отечественными, так и иностранными производителями кабельной продукции. На рынке представлены различные варианты провода по свойствам изоляции и допустимому току, которые позволяют выбрать необходимый провод для конкретных задач и построения электрических сетей различной сложности и мощности, а также условиям среды, в которых они будут работать.

соединение в пролете ВЛИ, с алюминиевым проводом, с ВВГ, с медным проводом, как удлинить СИП

Самонесущий изолированный провод (СИП)  является одним из наиболее популярных кабелей для передачи электрической энергии в воздушных сетях, поэтому часто требуется применение различных соединений при подключении потребителей, ремонте кабельных линий или их наращивании. В данной статье будут описаны различные способы соединения данного проводника между собой, а также с проводниками другой, отличной от СИП, конструкции.

Схема соединения провода СИП

Опытный электромонтажник имеет представление о том, каким образом выполняется соединение самонесущих кабелей, а вот обычному человеку этот вопрос кажется достаточно сложным. На самом деле, соединение СИП кабелей задача непростая, но выполнимая даже при отсутствии опыта работ. Самое главное при этом – соблюдение всех мер предосторожности и защита от поражения электрическим током.

Итак, для начала стоит разобраться с тем, какие по конструкции провода могут соединяться с СИП-кабелей и в чём принципиальные отличия в такой работе.

Главные проблемы, с которыми обычно сталкиваются, работая с самонесущими изолированными кабелями – это их соединение между собой, а также соединение с алюминиевым или медным кабелем. Само соединение может производиться как на опоре, так и в пролёте между опорами. Разберём каждый вид и способ отдельно.

Что означает соединение кабеля СИП в пролёте

Необходимость соединения в пролете может возникнуть в различных ситуациях, например, при обрыве линии. Другое название у такого соединения – промежуточное. Особенность конструкции электрокабеля СИП заключается в его самонесущей способности, при которой не требуется отдельного поддерживающего троса. Поэтому особенность соединения в пролете заключается в том, что требуется повышенная несущая способность и надёжность соединения.

Для промежуточных соединений используются специальные зажимы, которые должны иметь механическую прочность не менее 90% разрывного усилия провода и быть герметичной. Гильза должна быть подобрана по сечению кабеля и конструкции проводника, который указывается в маркировке каждой гильзы. Обычно в такой работе применяют гильзы MJPT или ГСИ-Ф (для фазных проводников) и ГСИ-Н (для нулевого).

Порядок выполнения такого соединения следующий:

  1. Оба соединяемых конца жилы СИП зачищают от изоляции.
  2. Проводники с каждой стороны вставляют в зажимную гильзу, при этом она должна вставляться до упора и не иметь выглядывающих из гильзы неизолированных частей.
  3. С помощью гидравлического инструмента гильза обжимается, при этом важно правильно подобрать матрицу пресса для обжима.
  4. Если из гильзы выступила контактная смазка, то её необходимо удалить сухой тканью.

Наращивание СИП кабеля между собой

Для наращивания кабеля СИП необходимо знать его марку и сечение. Такая работа также производится при помощи гильз, так как использование других способов при соединении или наращивании такого типа кабеля не рекомендуется. Наращивание кабеля СИП может производится кабелем аналогичного сечения или другого – использование специальных зажимов позволяет осуществить это.

Для таких работ также используются зажимы MJPT или ГСИ-Ф (для фазных проводников) и ГСИ-Н (для несущего нулевого). Технология выполнения такой работы аналогичная вышеописанной.

Соединение с алюминиевым проводом

Выполнять соединения разнородных проводником напрямую категорически не рекомендуется, так как это способствует быстрому окислению места контакта и быстрому выходу такого соединения из строя, что может стать причиной отсутствия электричества или возгорания. То же самое относится и соединению СИП кабеля с алюминиевыми ответвлениями. Для таких соединений применяют специальные зажимы.

Предпочтительным зажимом для соединения алюминиевого провода с кабелем СИП является ответвительный зажим, который электромонтажники именуют «орешками». Выбор такого способа связан с тем, что алюминиевые провода более чувствительны к насечкам от прокалывающих зажимов.

Порядок выполнения такого соединения следующий:

  1. Оба кабеля в месте соединения аккуратно зачищаются от изоляции;
  2. Болтовые соединения на зажиме раскручиваются, в специальные пазы вставляются оба проводника;
  3. Надежно закручиваются болты и фиксируются проводники в зажиме;
  4. «Орех» закрывается специальным пластиковым корпусом;
  5. Для большей надёжности место соединения дополнительно изолируется.

Соединение с медным кабелем

С медным проводником-ответвлением (например, кабелем ВВГ) существует несколько вариантов соединения. Например, можно соединить такие провода с помощью все тех же «орехов» или использовать прокалывающие зажимы, при этом важно понимать, что непосредственное соединение напрямую кабеля СИП и медного проводника также запрещено.

Рассмотрим вариант соединения при помощи прокалывающих зажимов, как наиболее предпочтительный, так как меньше повреждается изоляция СИП провода. Такой способ также является герметичным и защищает от внешних негативных факторов окружающей среды. Более того, соединение с помощью таких зажимов можно производить на линиях под напряжением. Единственный минус такого зажима заключается в том, что вторичное соединение невозможно из-за срыва головки болта.

Выполняется такое соединение следующим образом:

  1. Проводники вставляются в отверстия прокалывающего зажима, при этом снятие изоляции не требуется;
  2. Зажим стягивается с помощью болтового соединения: шипы прокалывают изоляцию и надежно фиксируют оба проводника, создавая отличный контакт.

Типы прокалывающих зажимов:

Р4 – предназначены для подключения различных абонентов или уличного освещения, имеют контактные пластины из алюминия или луженой меди;

Р616R – применяется при подключении вводных кабелей для жилых домов, выполнены из луженой меди;

Р645 – применяется для подключения ответвителей из меди или алюминия.

Вывод из данной статьи можно сделать следующий: непосредственное соединение кабеля СИП между собой и его наращивание в пролёте или на опоре осуществляется при помощи специальных обжимных гильз, а ответвления выполняются ответвительным или прокалывающим зажимом.

Провод марки сип: технические характеристики

Провода марки СИП

Проводов марки СИП на рынке представлено огромное количество, что позволяет подобрать модель, наиболее точно отвечающую вашим требованиям. Это касается не только типоразмеров, но и конструкции провода. Но такое разнообразие создает и некоторые проблемы.

Особенно это касается людей, сталкивающихся с данным типом провода не очень часто, или же вовсе впервые. Именно для них мы рассмотрим все особенности его конструкции, а также бегло поговорим о сферах применения изделий того или иного вида.

Классификация кабельной продукции типа СИП

Начнем наш разговор с такого вопроса как классификация провода СИП. Всего существует пять основных типов изделий марки СИП. Давайте рассмотрим их основные отличия.

СИП – 1

Начнем с СИП – 1. В этом классе проводников представлены все модели, которые имеют неизолированную несущую нулевую жилу. При этом фазные, или как их правильнее называть, основные жилы, у данного типа провода имеют изоляцию. Это же касается и вспомогательных жил, при их наличии. Такой вариант предназначен для сетей с напряжением до 1кВ.

СИП – 2

Следующим возможным классом является СИП – 2. В целом он практически идентичен СИП – 1. Главным его отличием является наличие изоляции на несущей нулевой жиле. Он так же предназначен для сетей с напряжением до 1кВ.

Провод СИП – 4

Так же существует такой вариант, как СИП – 4. Его особенностью является то, что он вовсе не имеет нулевой несущей жилы. В связи с этим использовать его можно только в качестве спусков от основной ВЛ к конечным потребителям. Именно таким проводом обычно выполняют подключение к частным домовладениям. Предназначен он так же для сетей напряжением до 1кВ.

Провод СИП – 3

Но классификация проводов СИП предлагает модели и для более высоких классов напряжений. Например, класс СИП – 3, который предназначен для напряжений в 10 – 35кВ.

Такой провод имеет одну жилу с экструдированной полимерной пленкой, задача которой не обеспечить должный уровень изоляции провода, а снизить вероятность коротких замыканий.

То есть, сама по себе такая изоляции не гарантирует отсутствие короткого замыкания при сближении с другим проводом или заземленной частью, а только снижает такую вероятность.

Провод СИП – 7

Кроме того, в последнее время в продаже появились провода класса СИП – 7. От рассмотренного выше варианта они отличаются только высшим классом напряжения. Их можно применять для сетей с напряжением до 110кВ.

Особенности и расшифровка названия

Теперь бы следовало заняться рассмотрением вопроса маркировки провода. Но прежде, чем приступать к этому вопросу у проводов СИП, следует рассмотреть возможные конструкционные особенности. Ведь в противном случае вы просто запутаетесь при расшифровке.

Особенности конструкции провода марки СИП

Изделие СИП марки может иметь несколько разных типов жил. Маркируется каждая из них, по-своему, поэтому давайте разберемся, как они называются и для чего предназначены. Нормируется этот вопрос ГОСТ 31946 – 2012.

Конструкция проводов СИП

  • Начнем наш разговор с нулевой жилы. Она может быть несущей или без несущего элемента. Ее можно использовать в качестве нулевого (N), защитного (PE) или нулевого и защитного (PEN) проводника. Сечение нулевой несущей жилы может быть от 25 мм2 до 95 мм2.
  • Так же существует, так называемая, основная жила. Именно она предназначена для передачи электрического тока, и именно ее обычно используют в качестве фазной. Основных жил может быть от одной до четырех, и как предусматривает инструкция, их сечение может быть от 16 до 240 мм2.
  • Кроме того, некоторые марки проводов СИП предусматривают наличие вспомогательных жил. Они могут быть двух видов – предназначенные для подключения осветительных приборов, или используемые в качестве контрольных для подключения различных измерительных или релейных устройств.

Провод СИП с вспомогательной контрольной жилой

  • Вспомогательные жилы обычно применяются у проводов с сечением нулевой жилы не ниже 50 мм2. Их количество может быть от одной до трех. Что же касается их сечения, то тут все зависит от назначения. Если это жилы, предназначенные для подключения осветительных устройств, то их сечение должно быть 16, 25 или 35 мм2. У контрольных вспомогательных жил этот ряд составляет 1,5, 2,5 или 4 мм2.

СИП с вспомогательной жилой освещения

  • На этом все, что касается жил и их назначения мы обговорили, но тут стоит упомянуть еще об одном вопросе – изоляции. Она может быть обычная, а может быть герметизированной. Её отличие состоит в том, что даже в случае попадания влаги под оболочку, она не будет распространяться по всему проводу, как в случае с обычной изоляцией. Это, конечно, более удачное решение из-за чего цена на герметизированные изделия несколько выше.

Расшифровка названия

Теперь мы готовы рассмотреть вопрос: «Как марки и сечения провода СИП определить по маркировке». Ведь данная аббревиатура наносится непосредственно на проводе, и при наличии понимания, о чем идет речь, вы с легкостью сможете прочитать это на самом изделии.

Маркировка проводов СИП

  • Прежде всего, на его оболочку наносится его тип кабельной продукции. В нашем случае, это СИП, что переводится как: самонесущий изолированный провод. Затем через дефис указывается его класс. С этим вопросом мы познакомились в первом разделе нашей статьи.
  • Затем в маркировке идет сплошной набор цифр. Но все становится понятно, если знать что это такое. А это обозначение количества и сечения жил. Прежде всего, указывается количество и через знак множителя сечения основной жилы, затем через знак плюс количество и сечение нулевой несущей жилы, а лишь затем количество и сечение вспомогательных жил.

Обратите внимание! Провод СИП — и классификация об этом говорит, далеко не всегда имеет вспомогательные жилы. Поэтому в аббревиатуре может быть указано лишь два типа провода – основной и нулевой. Они есть всегда.

Вариант обозначения провода СИП

  • Далее в маркировке через знак тире обозначается номинальное напряжение, для которого предназначен провод. Иногда здесь через наклонную черту может быть указано два значения. Например, 0,6/1. Это значит, что провод предназначен для напряжений в 660 или 1000В.
  • И последним в маркировке указывается техническое условие, согласно которому изготовлен провод. Обычно это набор цифр после аббревиатуры ТУ.

Характеристики провода СИП

Ну вот, мы и выбрали провода СИП, марки и сечения отвечающего нашим требованиям. Но, как и в любом другом случае, для нас важно знать еще и характеристики данного типа проводника. Условно их можно разделить на два типа – электрические и механические.

Электрические характеристики

Начнем наш разговор с электрических характеристик, которые для любого проводника являются определяющими. К таковым можно отнести внутреннее сопротивление, сопротивление изоляции и требования, предъявляемые к проводнику при его высоковольтных испытаниях.

Допустимые токовые нагрузки проводов СИП

  • Электрическое сопротивление каждой отдельной жилы зависит от сечения провода, материала изготовления и температурных показателей. Ведь чем ниже температура проводника, тем ниже его сопротивление. А для нас крайне важно иметь как можно меньшее сопротивление проводника.

Нормируемые значения сопротивление жил провода СИП

  • У проводов марки СИП максимальное электрическое сопротивление каждой отдельной жилы строго нормируется. Все эти данные сведены в таблице 3 ГОСТ 31946 – 2012. В ней мы видим, например, что провод сечением в 25 мм2 должен иметь сопротивление не выше 1,38 Ом на 1 км своей длины. А провод с сечением в 120 мм2 — уже сопротивление не более 0,288 Ом.

Обратите внимание! Все эти требования приведены для температуры проводника в 20⁰С. Если она отличается от данного показателя, то следует применять специальные поправочные коэффициенты.

  • Теперь несколько слов об удельном объемном сопротивлении изоляции. У провода СИП оно должно составлять не менее 1×1012Ом×см.

Высоковольтные испытания провода СИП

  • А вот что касается высоковольтных испытаний, то тут все немного сложнее. Дело в том, что для СИП-1, 2 и 4 устанавливаются одни нормы, а для марки СИП-3 другие. Это связано с классом напряжения.
  • Так вот, если вы решите проводить испытание своими руками, то провод до 1кВ следует выдержать в воде 10 минут. После этого он должен выдерживать напряжение в 4кВ не менее 5 минут. Кроме того, самонесущий провод должен выдерживать импульсное напряжение в 20кВ.
  • Что касается изделий марки СИП-3, то здесь все зависит от класса напряжения, на которое оно рассчитано. Так, провод на номинальное напряжение в 20кВ после выдержки в воде 10 минут должен 5 минут выдерживать напряжение в 6кВ. А вариант на номинальное напряжение в 35кВ, при таких же условиях должен выдерживать 10кВ.

Сводная таблица испытаний провода СИП

  • Кто-то может заподозрить нас в ошибке. Как это так: номинальное напряжение провода 20кВ, а испытывается он напряжением в 6кВ? Но это связано с тем, что данный тип изоляции не является основным — то есть к нему не предъявляется требование длительно выдерживать номинальное напряжение. Его задача снизить вероятность, а не полностью исключить любые возможные виды коротких замыканий как на видео.
  • Именно поэтому существует еще такой показатель, как пробивное напряжение, на которое так же испытывают провод СИП-3. После выдержки провода в воде в течение часа, пробивное напряжение должно быть не ниже 24кВ для проводов, предназначенных на напряжение в 20кВ, и не менее 40 кВ для проводов с номиналом в 35кВ.

Механические характеристики

Ну и напоследок бегло пробежимся по механическим характеристикам провода СИП. Этих параметров очень много, начиная от допустимых температур, и заканчивая содержанием сажи, или стойкостью к продавливанию изоляции при температуре в 90⁰С. Мы остановимся только на наиболее актуальных для нас.

  • Прежде всего, это разрывное усилие, которое должен выдерживать провод. Понятное дело, что данный показатель напрямую зависит от сечения провода.

Например, провод сечением в 25 мм2 должен выдерживать не менее 7,4кН, а сечением в 120 мм2 не менее 35,2кН. Если вам удобнее видеть эту величину в кгс, то 1кгс=10Н.

Разрывное усилие провода СИП

  • Отдельные требования предъявляются и к изоляции провода. Она должна плотно прилегать к нему, и поэтому усилие, необходимое для сдвига изоляции, строго нормируется.

Требования по плотности прилегания изоляции к проводу

  • Отдельным вопросом являются температурные воздействия. Нормальной для эксплуатации считается температура в пределах от +50⁰С до -40⁰С. Но он должен выдерживать и воздействие температур до +70⁰С или до -60⁰С.
  • Кроме того, он должен выдерживать воздействие солнечного излучения, дождя и других атмосферных факторов. А также циклические воздействие разных температур.
  • Существуют и другие параметры, которым должен отвечать провод СИП. Все они сведены на фото ниже.

Механические характеристики проводов СИП

Вывод

СИП провод, и классификация его по типам, не так уж сложны. Конструкция достаточно проста, а технические характеристики находятся на вполне приемлемом уровне. Все это обеспечило достаточно широкое применение данного типа проводника во всех сферах.

И учитывая современные тенденции, есть все основания предположить, что в скором времени провод СИП полностью заменит все остальные марки проводов в сетях до 1кВ, а также отвоюет значительный сегмент рынка сетей до 35кВ.

грифов | FWC

Перейти к основному содержанию
  • Купить и применить
    • Рыбалка и охота
      • Как заказать
      • Нужна ли мне лицензия?
      • Ограниченный вход / охота по квоте
    • Общественное землепользование
    • Доступность Жилье
    • Коммерческие лицензии
      • Коммерческая соленая вода
      • Коммерческие пресноводные
      • CLS онлайн-вход
    • Чартерные лицензии
    • Лицензии на пристань для судов
    • Разрешения на дикую природу
    • Разрешения на причинение вреда дикой природе
    • Разрешения на содержание в неволе дикой природы
    • Анкеты
    • Поиск лицензий и разрешений
    • Катание на лодках и навигация
  • Разрешение конфликта между дикой природой
    • Сообщить о нарушении
    • Знай правила
      • Дикая природа в неволе

Производитель медной и алюминиевой проволоки, эмалированной проволоки из стекловолокна Проволока из каптона с бумажным покрытием Проволока с слюдяным покрытием Проволока с покрытием Nomex

«эмалированный провод, эмалированный провод, эмалированный медный провод, эмалированный медный провод, эмалированный алюминиевый провод, эмалированный алюминиевый провод, эмалированный медный провод, эмалированный алюминиевый провод, эмалированный алюминиевый провод, эмалированный магнитный провод, магнитный провод, эмалированный провод, алюминиевый эмалированный провод, алюминий. эмалированный провод, суперэмалированный алюминиевый провод, суперэмалированный алюминиевый провод, суперэмалированный медный провод, суперэмалированный медный провод, производитель суперэмалированного медного провода, эмалированный провод, эмалированный медный провод Индия, поставщики эмалированных медных проводов, суперэмалированный алюминиевый провод, суперэмалированная медь обмоточные провода, производитель суперэмалированного медного провода, магнитный провод, обмоточный провод, суперэмалированная медная полоса, суперэмалированный провод, поставщики эмалированных медных проводов, эмалированный медный магнитный провод, эмалированный алюминиевый магнитный провод, эмалированная медная полоса, производитель эмалированной медной ленты, эмалированная медь ленты, производители эмалированной медной проволоки, эмалированный магнитопровод, эмалированный ПРЯМОУГОЛЬНЫЙ провод , ПРЯМОУГОЛЬНЫЙ эмалированный медный провод, плоский эмалированный медный провод, плоский эмалированный медный провод, плоский эмалированный алюминиевый провод, плоский эмалированный алюминиевый провод, эмалированная алюминиевая полоса, эмалированный плоский провод, эмалированный плоский алюминиевый провод, медный провод PEW, PEW, EWI, провод с полиэфирной изоляцией , медный провод с бумажной изоляцией, медный провод с бумажной изоляцией, медные полосы с бумажной изоляцией, провод с бумажной изоляцией, алюминиевый провод с бумажной изоляцией, алюминиевый провод с бумажной изоляцией, медные проводники с бумажной изоляцией, провод с бумажной изоляцией, плоский провод с бумажной изоляцией, плоский медный провод с бумажной изоляцией, Покрытая бумагой медная полоса, покрытая бумагой медная проволока, покрытая бумагой алюминиевая проволока, покрытая бумагой алюминиевая проволока, алюминиевая покрытая бумагой провод, алюминиевый провод с бумажной изоляцией, алюминиевый провод, покрытый бумагой проволока из стекловолокна, медная проволока из стекловолокна, алюминиевая проволока из стекловолокна, алюминиевая проволока из стекловолокна, медная проволока из стекловолокна, алюминиевая проволока из стекловолокна, алюминиевая проволока из стекловолокна, медная проволока, покрытая стекловолокном, медная полоса, покрытая стекловолокном, медная проволока, покрытая стекловолокном, алюминий, покрытый стекловолокном проволока, алюминиевая проволока, покрытая стекловолокном, проволока с изоляцией из стекловолокна, проволока с изоляцией из стекловолокна, проволока с изоляцией из стекла, медная проволока со стеклянной изоляцией, проволока со стеклянной изоляцией, медная проволока с изоляцией из стекла, медная полоса со стеклянной изоляцией, алюминиевая проволока с изоляцией из стекла, алюминиевая проволока с изоляцией медный провод с стеклянной изоляцией, плоский медный провод с изоляцией из стекловолокна, плоский медный провод с изоляцией из стекловолокна, провод с изоляцией из эмалированного стекла, эмалированный и покрытый стеклом провод, медный провод с изоляцией номексом, медный провод с изоляцией номексом, медные полосы с изоляцией номексом, провод с изоляцией номексом, номекс изолированный алюминиевый провод, изолированный алюминиевый провод номексом, медные жилы покрытые номексом, покрытые номексом провода re, плоский провод с изоляцией nomex, плоский медный провод с покрытием nomex, медная полоса с покрытием nomex, медный провод с покрытием nomex, алюминиевый провод с покрытием nomex, алюминиевый провод с покрытием nomex, алюминиевый провод с покрытием nomex, алюминиевый провод с изоляцией nomex, алюминиевый провод с покрытием nomex, с слюдяной изоляцией медный проводник, медный провод с слюдяной изоляцией, медная полоса с слюдяной изоляцией, провод с слюдяной изоляцией, алюминиевый провод с слюдяной изоляцией, плоский медный провод с слюдяной изоляцией, медные проводники с слюдяной изоляцией, слюдяный провод с слюдяной изоляцией, плоский провод с слюдяной изоляцией, плоский медный провод с слюдяной изоляцией, с слюдяным покрытием медная полоса, медный провод, покрытый слюдой, алюминиевый провод, покрытый слюдой, алюминиевый провод, покрытый слюдой, алюминиевый провод, покрытый слюдой, алюминиевый провод с слюдяной изоляцией, алюминиевый провод, покрытый слюдой, медный провод с каптоном, медный провод с каптоновой изоляцией, медная полоса с каптоновой изоляцией, покрытый каптоном провод, плоский провод с каптоном, плоский медный провод с каптоном, медная полоса с каптоном, медный провод с каптоном, Провода с каптоновой изоляцией, ПРЯМОУГОЛЬНЫЙ провод с каптоновой изоляцией, лента с каптоном, покрытая каптоном, неизолированный медный провод, неизолированная медная лента, неизолированный медный проводник, медный провод, неизолированная медь, заземляющая лента из неизолированной меди, медная заземляющая лента, медная заземляющая полоса, медная плоская провод, изолированный медный провод, плоский медный провод, плоский медный провод, медный заземляющий провод, медный заземляющий провод, медная заземляющая полоса, производители плоской меди, поставщики плоской медной ленты, производители медной ленты, поставщики медной ленты, производители неизолированного медного провода, плоская медная проволока, неизолированный алюминиевый провод, неизолированная алюминиевая лента, неизолированный алюминиевый провод, алюминиевый провод, неизолированный алюминиевый провод, неизолированная алюминиевая лента, неизолированные алюминиевые полосы, алюминиевая заземляющая лента, алюминиевая заземляющая полоса, алюминиевый плоский провод, изолированный алюминиевый провод, плоский алюминиевый провод, плоский алюминиевый провод , алюминиевый заземляющий провод, алюминиевый заземляющий провод, алюминиевые полосы, алюминиевые плоские производители, алюминиевые плоские поставщики, производители алюминиевых полос, алюминий поставщики никелевых полос, производители неизолированных алюминиевых проводов, плоские алюминиевые стержни, плоские алюминиевые стержни, плоские алюминиевые провода, плоские алюминиевые профили, производители алюминиевых проводов, плоские медные стержни, медные заземляющие стержни, медные заземляющие стержни »,

Обзор: Изолированная широкая бутылка Klean Kanteen

Изолированная широкая бутылка Klean Kanteen — это сверхпрочная и высоконадежная фляжка, которая выдержит жизненные волнения и разливы в дикой природе или в повседневной жизни.

Если вы заботитесь об окружающей среде и цените высококачественные изделия, которые работают так, как они утверждают, тогда Klean Kanteen — это бренд, который вам нужен в вашей жизни. Insulated Wide — идеальный контейнер для кофе в большие дни в горах или на воде. Но он одинаково хорошо сохраняет ледяное игристое пиво во время вечерних экскурсий на пляж. Или ваш утренний напиток горячим после обеда. Он достаточно большой, чтобы утолить жажду, но достаточно маленький, чтобы его можно было взять с собой куда угодно.

Присоединяйтесь к революции экологически чистых бутылок для напитков и #BringYourOwn.

Изолированная широкая бутылка Klean Kanteen: Характеристики

Емкость: 16 унций (473 мл)
Вес: 11,2 унции (317,4 г) с крышкой для кафе
Размер: 8,2 x 3,0 дюйма (207,5 мм x 75,3 мм) с крышкой для кафе
Диаметр открытия: 2,125 дюйма (5,4 мм)
Материал: Нержавеющая сталь

Конструктивные особенности изолированного Wide

Размер и форма

Флакон идеально помещается в боковой карман большинства рюкзаков, но при этом не слишком велик для повседневной сумки. Если вы хотите, чтобы на нем было несколько царапин, значит, он плотно уместится в бутылочной клетке на велосипеде, но, что самое главное, его размер как раз подходит для вашей руки! Не слишком широкие и не слишком узкие!

Объем

На 16 унций (473 мл) это идеальный объем для большого горячего напитка на одного человека. А если вы сделаете очень крепкий напиток, этого достаточно, чтобы поделиться им. Я обнаружил, что колбы, вмещающие больше, менее полезны без встроенной чашки, чтобы вы могли легко разделить свой напиток. Я не хочу, чтобы я выпил себе литр кофе за один день!

Широкая горловина

Широкая горловина значительно упрощает жизнь на многих уровнях.Вы можете легко очистить его, добавить кубики льда, перемешать содержимое ложкой, легко наполнить его и пить из него, как из чашки или кружки (а не из бутылки). Губа Klean Kanteen тонкая и нежная на ощупь, когда пьешь из нее, и она также очень хорошо льется, без капель и подтеков.

Café Cap

Простое закручивание и надежная герметичная конструкция обеспечивают хороший поток без подтекания. Колпачок изготовлен из полипропилена, не содержащего бисфенола А, и пищевого силикона, и его легко снять для надлежащей очистки и сушки.

Откидная крышка с D-образным кольцом

Эта конструкция обеспечивает немного более низкий профиль профиля, чем крышка для кафе, а внутренняя нержавеющая сталь гарантирует, что пластик не будет касаться вашего напитка. D-образное кольцо обеспечивает удобство переноски или может быть закреплено на внешней стороне вашего рюкзака с помощью карабина во время длительных походов, когда пространство в кармане ограничено.

Нержавеющая сталь

Двухслойная конструкция из нержавеющей стали 18/8 с вакуумной изоляцией поставляется с гарантией Strong As Steel. Гарантия гарантирует, что содержимое колбы будет горячим в течение 10 часов или замороженным в течение 30 часов.Интерьер также имеет электрополированную отделку, которая не сохраняет и не придает аромата. Незаменим, когда вы используете его для охлаждения кофейных трубок или пива. (Но не в то же время!).

Обзор бутылки Klean Kanteen Insulated Wide

Впервые я использовал бутылку Klean Kanteen зимой во время большого дневного похода. 5ºC и солнечно! Идеальные условия для пеших прогулок, но достаточно прохладно, чтобы выпить горячего напитка.

Герметичный

Стремясь попить кофе в течение дня, я закрыл бутылку крышкой кафе.Я всегда немного подозрительно относился к крышкам кафе и их заявлениям о герметичности. Герметичность при наклоне не более 45 °? Или герметичная точка ?! Что ж, оказывается, крышка кафе Klean Kanteen полностью герметична! Я положил бутылку вверх дном во внешний боковой карман рюкзака, и из него не выпало ни одной. Впечатлен! На протяжении многих лет у меня были обычные крышки фляг, которые просачивались через все содержимое моего рюкзака на сухую одежду. Так что удобство крышки для кафе превосходит обычную крышку для меня — совершенно новая концепция.

Температура

Я наполнил свой Klean Kanteen горячим кофе перед тем, как покинуть дом, и начал потягивать его примерно через 4 часа — все еще горячий (но не обжигающий). По прошествии 6 часов, открыв и закрыв крышку кафе несколько раз в течение дня, кофе был очень горячим и теплым и все еще очень приятным в качестве согревающего напитка, но уж точно не слишком горячим. Klean Kanteen утверждает, что его содержимое должно оставаться горячим до 10 часов. Возможно, если бы вы не открывали его время от времени, он мог бы сохранять больше тепла.

Я еще не тестировал его эффективность в охлаждении прохладительных напитков в жаркую погоду, но обновлю этот обзор, как только станет достаточно жарко!

Экологичный выбор для гидратации

Еще до того, как я прикоснулся к этой гладкой и прочной изолированной бутылке, я был впечатлен. Коробка, в которой он прибыл, была не больше, чем должна быть, и сделана из переработанной карты. Но что еще лучше, внутри коробки не было пластиковой пузырчатой ​​пленки. Так освежает! Вместо этого бутылку завернули в папиросную бумагу и гофрированный картон.Упаковка действительно имеет значение. А плохая упаковка имеет еще большее значение. Klean Kanteen доказывают, что существуют экологически безопасные решения проблемы плохой упаковки, которые действительно жизнеспособны в больших масштабах. Так что большие пальцы только за упаковку!

Но это не единственное положительное влияние, которое этот великий бренд оказывает на мир. Они составляют 1%. Для участников Planet , они вносят более 1,5 миллиона долларов в экологические организации, которые занимаются сохранением и восстановлением диких мест.

Что мне не нравится в изолированной широкой бутылке

Захват: Гладкая матовая поверхность, хотя и красивая на вид и приятная на ощупь, не обеспечивает такого сцепления, как другие бутылки, которые я использовал, например Hydro Flask.Это не страшно, и я не роняю все время бутылку. Но я лично предпочитаю немного больше текстуры, чтобы мне было легче держать бутылку.

Погремушка: Еще одна крошечная вещь, с которой у большинства людей не возникнет проблем, — это немного гремящее кольцо крышки Flip D-ring Cap. Это совсем не громко, но если вы путешествуете в одиночку, есть шанс, что через некоторое время он может до вас добраться! Опять же, очень небольшая проблема, которая, вероятно, неизбежна без ущерба для функциональности и эффективности дизайна.


Вердикт

Изолированная широкая бутылка Klean Kanteen — это высокоэффективная изолированная бутылка, которая сохраняет ваши напитки при той температуре, которой они должны быть. Размер и объем этой бутылки на 16 унций идеально подходят для одного человека, а крышка не подведет вас и не протечет по всему содержимому! Вы также не намного лучше, чем Klean Kanteen как бренд с экологической точки зрения, а их продукция отличается высочайшим качеством и надежностью, которая непременно будет сопровождать вас во всех ваших приключениях, куда бы они вас ни привели.

Найдите последние цены на:
Klean Kanteen

Заявление об ограничении ответственности: Компания Cool of the Wild получила этот продукт бесплатно в обмен на честный обзор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
