Как рассчитать мощность кабеля и сечение провода под проводку

сентябрь 16, 2021

Каждый кабель или провод рассчитан на определенную токовую нагрузку, которую он в состоянии выдерживать неограниченно длительный срок, сохраняя электротехнические свойства металла и изоляции. Чем больше заряженных частиц проходит через сечение кабеля, чем выше его сопротивление и больше нагрузка, тем сильнее он будет разогреваться. Зная, как рассчитать мощность кабеля, можно самостоятельно спроектировать или модернизировать электрическую сеть квартиры, коттеджа, дачи, гаража и мастерской так, чтобы при минимальных финансовых вложениях обеспечить эффективность, безопасность и комфортность ее использования.

Провода и кабели

Прежде чем ответить на вопрос, как выбрать сечение провода, надо определиться, что такое провод, чем он отличается от кабеля, в каких случаях необходим провод, а в каких – кабель, какой именно провод нужен? Провод – это одна или несколько изолированных жил-проводников или группа жил, сплетенных между собой и объединенных тонким слоем изоляции.

Кабель – это несколько изолированных проводов, заключенных в общую оболочку. К щитку на лестничной клетке подводят силовой кабель. Между щитком и розетками прокладывают провода.

Свойства материала, из которого сделаны токопроводящие жилы провода или кабеля, определяют, сколько энергии сможет передавать проводник:

• В современных квартирах и домах для прокладки электропроводки обычно используют медные провода, удельное сопротивление которых почти в 2 раза ниже алюминиевых. Они пластичны, прочны, легко паяются, свариваются и меньше перегреваются.
• Алюминиевые провода дешевые и легкие, но плохо держат затяжку, быстро окисляются и обладают меньшей, чем у медных электропроводностью.
• Провода с алюминиевыми, покрытыми медью жилами, дешевы, легки, имеют средние по сравнению с медью и алюминием сопротивление и электропроводность.

Чем ниже пропускная мощность кабеля (или провода), тем больше должно быть его сечение.

Что такое сечение провода?

Сечение провода или кабеля – это площадь среза проводника (без учета толщины слоя изоляции), по которому проходит ток. Каждая единица площади может пропустить определенное количество заряженных частиц. Чем толще провод и, соответственно, больше его сечение, тем легче заряженным частицам перемещаться по нему, тем меньше сопротивление, которое они встречают, тем меньше греется провод или кабель, частью которого он является. В зависимости от формы среза жилы значение площади можно вычислить по формулам площади круга, прямоугольника или треугольника, предварительно измерив его диаметр, например, штангенциркулем.

Если вы хотите определить оптимальное сечение провода, токопроводящая жила которого состоит из множества сплетенных между собой проволочек, вычислите сечение одной из таких проволочек и умножьте полученное значение на их количество в жиле. Площади срезов фазных проводов в трехфазном кабеле не суммируются.

Количество жил в таком кабеле при расчетах определяется количеством фаз без учета нуля.

Для чего нужен расчет сечения кабеля?

Расчет сечения провода или кабеля позволяет определить максимальную мощность нагрузки электрической сети, организовать бесперебойное безопасное электроснабжение квартиры или дома с учетом потребностей жильцов, обеспечить комфортное применение бытовых приборов. Зная, какую нагрузку даст запитанное от электросети оборудование, несложно вычислить оптимальное сечение проводки, воспользовавшись несколькими из предложенных ниже формул.

Что будет, если неправильно рассчитать сечение?

Перегрев проводки не только приведет к изменению вольтамперных характеристик сети, что скажется на работе электрооборудования, но и может оплавить ее изоляцию, спровоцировав КЗ, в результате которого, если пакетник сработает с задержкой, выйдут из строя включенные в сеть приборы, например, заряжающийся от сети ноутбук.

Да и сама по себе замена сгоревшей проводки – не самое простое и дешевое мероприятие. Чтобы найти нефункционирующий отрезок цепи под штукатуркой и обоями, придется штробить стену.

Можно, конечно, выбрать в магазине провода с внушительным диаметром, поставить соответствующие оборудованию по мощности пакетники, застраховав себя от необходимости менять проводку из-за того, например, что вы чаще начали пользоваться дрелью или купили микроволновку помощнее. Перегреваться от включения в сеть дополнительных потребителей провода однозначно не будут, с коротким замыканием пакетник справится – сработает электромагнитный расцепитель. Но обойдется такая проводка существенно дороже.

Что влияет на нагрев проводов? Плотность тока

Проводка может перегреваться из-за низкого качества проводов и их соединений, из-за высокой нагрузки на линию в результате короткого замыкания. Усугубляют ситуацию такие факторы, как высокая температура окружающего воздуха, прокладка нескольких проводов в один кабель-канал, расположенные слишком близко греющиеся предметы, нарушение теплообмена электросети с окружающим пространством. Чтобы не допустить ошибок в монтаже и не спровоцировать перегрев проводки, нужно учитывать плотность тока. Плотность тока – это количество зарядов, протекающих в единицу времени через единицу площади.

При открытом расположении проводки оптимальная плотность тока для алюминия составляет 3,5 А/мм², при закрытом – 3 А/мм

2. Для меди эти цифры будут, соответственно, 5 А/мм² и 4 А/мм². Если вы планируете обустроить проводку в помещении с повышенной температурой, сечение кабеля нужно пересчитать, применив к нему коэффициент 0,9 на каждые 10 °C превышения температуры сверх 20 °C. Это значит, что в случае обустройства проводки в помещении с температурой воздуха, например, 40 °C, коэффициент, который вы должны будете применить, составит 0,9 × 0,9 = 0,9² = 0,81.

Определяем группы потребителей

Рассчитывая сечение кабеля, вы должны учесть, что значение этого параметра определяется по тому из проводов, на который будет приходиться максимальная нагрузка, например, по кухонному, где одновременно в сеть могут быть включены стиральная машина, электрочайник и хлебопечка. Распределение всех, имеющихся в коттедже или квартире потребителей, на группы позволяет максимально экономно и комфортно обустроить электропроводку, разделив ее на несколько отдельных ветвей. Для каждой из таких ветвей в зависимости от мощности комплекта потребителей в цепь встраивается отдельный автомат, что позволяет прокладывать кабель, оптимально соответствующий нагрузке именно этой группы бытовых электроприборов.

Коэффициент спроса К_с дает возможность учесть вероятность включения на продолжительное время сразу всех потребителей выделенной ветви. Сравните значения мощности и приведенной мощности в таблице ниже.

Открытая и закрытая прокладка проводов

При открытой прокладке провода устанавливаются над поверхностью строительных конструкций. При закрытой – прокладываются внутри элементов конструкции строения в специально подготовленных каналах, в пустотах и нишах строительных конструкций, в бороздах под штукатурку, в коробах и трубах.

Степень нагрева проводов и кабелей от перегрузки больше зависит не от типа электропроводки, а от теплопроводности среды, в которой она проложена. Чем выше способность соприкасающейся с кабелем или проводом среды отводить тепло, тем быстрее они охлаждаются и тем меньше шансов повреждения изоляции от перегрева при повышенной нагрузке. При открытой прокладке кабель контактирует с циркулирующим воздухом.

Закрытая проводка чаще всего прокладывается в гофре, кабель-каналах или в пустотах строительных конструкций, где провод или кабель также контактируют с воздухом, но уже в закрытом пространстве, где он не циркулирует, а значит, практически не отводит тепло. В соответствии с п.7.1.37 ПУЭ, а также п. 15.5 СП 256.1325800.2016 в зданиях, стены и перекрытия которых выполнены из негорючих или слабогорючих материалов наподобие кирпича или бетона, допускается прокладка проводов и кабелей без дополнительной защиты под штукатуркой или в подстилающем слое пола. В этом случае провода и кабели соприкасаются уже не с воздухом, а с материалом стен и штукатурки, с помощью которой заделали штробу.

Теплопроводность воздуха – 0,0244 Вт/(м∗К). Теплопроводность, например, керамического кирпича начинается от 0,4 Вт/(м∗К), теплопроводность, гипса, составляющего основу штукатурки, – 0,3 Вт/(м∗К). Это значит, что при закрытой прокладке кабеля под штукатуркой в случае перегрузки тепло от него будет отводиться почти в 12 раз быстрее, чем при открытой прокладке. Но если штробу заполнить макрофлексом, теплопроводность которого – 0,03 Вт/(м∗К), то есть чуть больше, чем у воздуха, или проложить провода в кабель-канале, проводка будет перегреваться сильнее, чем при открытой прокладке из-за отсутствия циркуляции.

На фото ниже вы видите открытую проводку, выполненную в стиле ретро.

Выбираем по мощности и длине

Рассчитать сечение провода или кабеля по мощности и длине можно, предварительно определив суммарную мощность всех потребителей в соответствии с данными, указанными в паспорте каждого бытового прибора. Полученное значение нужно умножить на коэффициент спроса, который, если вы не планируете включать одновременно все приборы в доме, можно принять равным 0,8 или определить по приведенной нами выше таблице. Коэффициент запаса позволяет «оставить место» для тех бытовых приборов, которые вы когда-либо купите, и обычно принимается равным 1,5 или 2.

Справка! Следует учесть, что существуют устройства, например, электромоторы, перфораторы, с реактивным видом нагрузки, возвращающие в сеть часть накопленной от источника энергии, тем самым создавая паразитную энергию, которая не может быть использована потребителем и расходуется на нагрев кабеля. Чтобы рассчитать мощность такого прибора, нужно разделить указанную в его паспорте реактивную мощность (она измеряется в ВАрах) на cosφ. При отсутствии значения угла смещения фаз cosφ принимают равным 0,7. Полученный результат суммируется с мощностью остальных потребителей до применения к ним коэффициентов-поправок.

Номинальный ток для проводки с напряжением 220 В определяем делением полученного значения общей мощности на 220 (уточните напряжение в вашей проводке, оно может отличаться). Сечение провода определяем, например, по таблице ниже.

Чтобы убедиться, что потеря напряжения не выше допустимых 5 %, рассчитываем это значение. Оно должно составить не более 5 % от 220 В, то есть 11 В. Делением полученного числа на силу тока, найденную по таблице для запланированной нами нагрузки, получаем сопротивление R, подставляем его в формулу S = R ∗ ρ ∗ L, где ρ – удельное сопротивление материала, из которого сделана токопроводящая жила, L – планируемая длина кабеля, и выводим минимальное значение сечения проводки.

Выбираем по току

Чтобы определить сечение проводки по току, нужно значение суммарной мощности разделить на 0,92 от напряжения в вашей сети или, если речь идет о трехфазном проводе, на 1,7 от напряжения в сети. По полученной силе тока находим значение в приведенной ниже таблице.

Важно! Чтобы выяснить, какой ток должен пропускать провод, не перегреваясь, нужно найти отношение мощности оборудования к напряжению в сети, которое далеко не всегда соответствует идеальному значению 220 В и может отклоняться от него в диапазоне от 190 до 250 В. Если вы хотите, чтобы ваша электропроводка работала безукоризненно, прежде чем приступить к расчетам, замерьте напряжение с помощью мультиметра. Чем оно выше, тем меньший ток протекает по проводу.

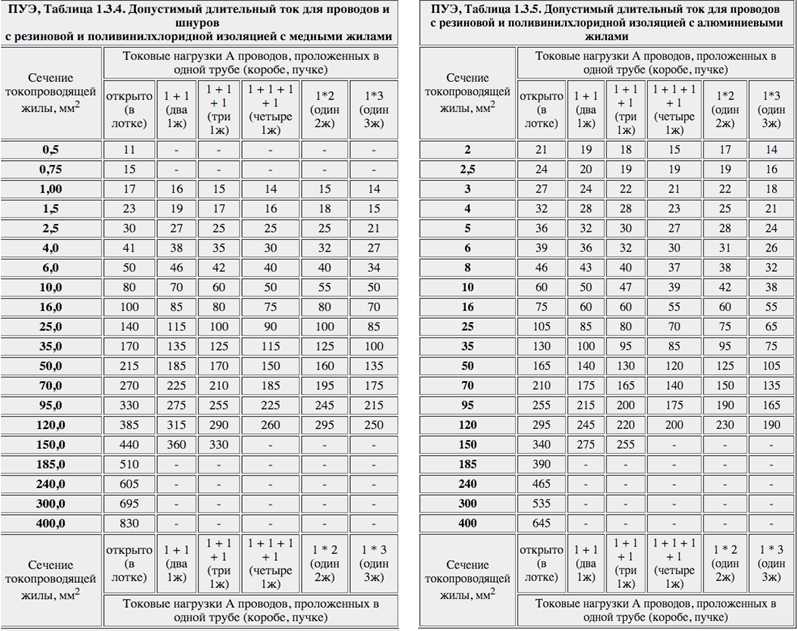

ПУЭ: таблица расчета сечения кабеля по мощности и току

Если вы знаете мощность электроприборов, которые в перспективе будут запитаны от электросети вашей квартиры или вашего дома, определить сечение провода или кабеля несложно. В столбце того вида проводки, который вы собираетесь прокладывать, таблицы, представленной ниже, найдите материал, из которого сделаны жилы провода. Если вы хотите узнать, на какой номинальный ток должна быть рассчитана электрическая сеть вашей квартиры, и собираетесь проложить, например, медные провода, найдите в соответствующем столбце мощность вашей проводки, под ней – предполагаемую нагрузку и сопоставьте ее с близлежащим значением силы тока.

Токовые нагрузки в сетях с постоянным током

Подбираете ли вы сечение провода по величине силы тока для переменной или постоянной сети – разницы нет. Нагрузка для одножильных проводов сетей с постоянным током рассчитывается по таким же таблицам, как для сетей с переменным. Чтобы определить силу тока I, который будет проходить через кабель, нужно мощность нагрузки разделить на напряжение в сети. Чтобы найти сопротивление R провода, делим напряжение на силу тока, полученную в предыдущем действии. Воспользовавшись табличным значением удельного сопротивления проводника ρ, по формуле S = (ρ ∗ L) / R найдем сечение кабеля S.

Сечение кабеля вы можете найти и по таблице. Чтобы убедиться, что напряжение на его концах не перешагнуло минимально допустимый порог 0,5 В, проверьте полученную вами по таблице цифру, подставив в формулу U = p ∗L ∗ I / S данные вашей сети.

Самостоятельно рассчитать сечение кабеля для проводки квартиры или частного дома несложно, тем более, если вы собираетесь менять какую-то ветвь и потребители уже разведены по группам в вашем распределительном щитке. Труднее сделать то же самое в экстремальных условиях повышенной температуры, влажности или в случае, когда неудачное решение вопроса может обесточить ваше жилище не на один день. Иногда обращение к профессионалам может стать лучшим решением.

Как рассчитать сечение провода по нагрузке

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта сечения кабеля по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.

таблице ниже.

Электроприбор	Мощность, Вт
LCD телевизор	140-300
Холодильник	300-800
Бойлер	1500-2500
Пылесос	500-2000
Утюг	1000-2000
Электрочайник	1000-2500
Микроволновая печь	700-1500
Стиральная машина	2500
Компьютер	300-600
Освещение	300-1500
Фен	1000-2500
Всего (примерно)	10000-20000

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

1. Для однофазной сети напряжением 220 В:

,где:

— Р – это суммарная мощность для всех электроприборов, Вт;

— U — напряжение сети, В;

— К_И = 0.75 — коэффициент одновременности;

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля. Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А. Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо-  проводящих  жил. мм	Медные жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ
1.5	19	4.1	16	10.5
2.5	27	5.9	25	16.5
4	38	8. 3	30	19.8
6	46	10.1	40	26.4
10	70	15.4	50	33
16	80	18.7	75	49.5
25	115	25.3	90	59. 4
35	135	29.7	115	75.9
50	175	38.5	145	95.7
70	215	47.3	180	118.8
95	265	57.2	220	145. 2
120	300	66	260	171.6

Сечение Tоко-  проводящих  жил. мм	Алюминиевых жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ
2. 5	22	4.4	19	12.5
4	28	6.1	23	15.1
6	36	7.9	30	19.8
10	50	11	39	25.7
16	60	13. 2	55	36.3
25	85	18.7	70	46.2
35	100	22	85	56.1
50	135	29.7	110	72.6
70	165	36.3	140	92. 4
95	200	44	170	112.2
120	230	50.6	200	132

Расчёт сечения кабеля по нагрузке для помещений

Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться. Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.

Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто. Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток. Если такой возможности нет, то питающий помещение и подводной кабель к розеткам должен быть сечением, 4 мм кв. и выше. При монтаже электропроводки чаще всего применяют провода и кабели ВВГ-ВВГнг, ПУНП, ПУГНП или ПВС.

Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора! Здесь не место для экспериментов, это – жизнь и здоровье родных, близких, и Ваши собственные!

6 различных типов электрических проводов и как их выбрать

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 09.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Электрический провод обычно изготавливается из меди или алюминия, и эти проводящие материалы изолированы как провода, которые подводят электричество к различным частям вашего дома.

Когда вы устанавливаете новую проводку, выбор правильного провода или кабеля — это полдела. С другой стороны, при осмотре старой проводки в вашем доме идентификация типа провода может многое рассказать вам о цепи, к которой принадлежит проводка (например, если вы открываете распределительную коробку и вам нужно определить, какие провода куда идут). Электропроводка для современных домов довольно стандартна, и большинство домов, построенных после середины 1960-х годов, имеют аналогичные типы электропроводки. Любая новая электрическая установка требует новой проводки, которая соответствует местным строительным нормам.

Ниже вы узнаете о различных типах домашних электрических проводов, чтобы выбрать правильный вариант для точного и безопасного выполнения электрических проектов.

Терминология подключения

Это помогает понять несколько основных терминов, используемых для описания проводки. Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В случае бытовой электропроводки сам проводник обычно медный или алюминиевый (или алюминиевый с медной оболочкой) и представляет собой либо сплошную металлическую жилу, либо многожильный провод.

Большинство проводов в доме изолированы, то есть покрыты непроводящим пластиковым покрытием. Одним заметным исключением являются заземляющие провода, которые обычно состоят из сплошной меди и либо изолированы зеленой оболочкой, либо неизолированы (голы).

Предупреждение

Многие большие провода в вашем доме находятся под напряжением от 120 до 240 вольт, часто называемым сетевым напряжением, и к ним может быть очень опасно прикасаться. В вашем доме также есть несколько проводов, по которым проходит гораздо меньшее количество «низковольтного» тока. Они менее опасны, а у некоторых переносимое напряжение настолько низкое, что вероятность поражения электрическим током практически отсутствует. Однако пока вы точно не знаете, с какими проводами имеете дело, лучше относиться ко всем им как к опасным.

17 инструментов, которые могут вам понадобиться для электромонтажных работ

• 01 из 06

  Кабель NM

  Ель / Марго Кавин

  • Подходит для: Внутреннее использование в сухих помещениях

  Неметаллический (NM) кабель, который часто называют «Romex» в честь одной популярной торговой марки, представляет собой тип электрической проводки, предназначенный для внутреннего использования в сухих местах. НМ — самый распространенный тип проводки в современных домах. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Кабель NM обычно содержит один или несколько «горячих» (токонесущих) проводов, нулевой провод и провод заземления.

  Эти проводники изолированы белым (обычно нейтральным) и черным (обычно горячим) цветом для монтажа. Большинство кабелей NM имеют уплощенную трубчатую форму и незаметно проходят сквозь стены, потолок и пол вашего дома.

  Наконечник

  В качестве альтернативы кабелю NM отдельные провода могут быть проложены внутри жесткой или гибкой металлической или пластиковой трубки, называемой кабелепроводом. Кабелепровод обычно используется там, где проводка будет открыта, а не скрыта внутри стен, полов или потолков.


  Почти вся проводка в розетках и светильниках в современном доме выполнена из кабеля НМ. Этот тип провода используется для скрытой проводки в стенах, так как он дешевле, чем использование трубопровода. Наиболее распространенные размеры и номинальная сила тока (ампер):

  • 14-й калибр (15-амперные цепи)
  • 12-й калибр (20-амперные цепи)
  • 10-й калибр (30-амперные цепи)
  • 8-й калибр (40-амперные цепи)
  • 6-калибр (55-амперные цепи)

  Кабель NM теперь продается с внешней оболочкой с цветовой маркировкой, указывающей на сечение провода:

  • Белая оболочка обозначает кабель NM с проводниками 14-го калибра.
  • Желтая оболочка обозначает кабель NM с проводниками 12-го калибра.
  • Оранжевая оболочка обозначает кабель NM с проводниками 10-го калибра.
  • Кабель с черной оболочкой используется как для провода 6-го, так и 8-го калибра.
  • Серая оболочка не используется для кабеля NM, но зарезервирована для подземного (UF) кабеля или кабеля служебного ввода (SE или SER).

  С кабелем NM опасно обращаться, когда проводники цепи находятся под напряжением.

  Руководство по покупке проводов и электрических кабелей Romex

• 02 из 06

  Кабель UF

  Ель / Марго Кавин

  • Подходит для: Подземный провод для наружных светильников

  Подземный фидер (UF) — это тип неметаллического кабеля, предназначенный для влажных мест и прямого закапывания в землю. Он обычно используется для питания наружных светильников, таких как фонарные столбы. Как и стандартный кабель NM, UF содержит изолированные горячие и нейтральные провода, а также неизолированный медный провод заземления. Но в то время как оболочка кабеля NM представляет собой отдельную пластиковую оболочку, оболочка кабеля UF представляет собой твердый пластик, который окружает каждый провод. Этот тип электрического провода также немного дороже, чем провод NM, из-за его прочной изоляции. Кабель UF обычно продается с серой внешней оболочкой.

  Кабель UF также используется для проводки основных цепей и несет опасное напряжение, пока цепи включены.

• 03 из 06

  Провод THHN/THWN

  Ель / Марго Кавин

  • Подходит для: Изолированные провода внутри кабелепроводов

  THHN и THWN — это коды для двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. В отличие от кабеля NM, в котором два или более индивидуально изолированных проводника (медных или алюминиевых) связаны внутри пластиковой оболочки, провода THHN и THWN представляют собой одиночные проводники, каждый из которых имеет свою цветовую маркировку изоляции. Вместо того, чтобы быть защищенным оболочкой кабеля NM, эти провода защищены трубчатым металлическим или пластиковым кабелепроводом.

  Кабелепровод часто используется в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоросборникам и водонагревателям. Цены на эти провода обычно аналогичны проводам NM (плюс стоимость кабелепровода). Буквы обозначают особые свойства изоляции проводов:

  • T: Термопласт
  • H: Термостойкий; HH означает высокую термостойкость
  • W: Подходит для влажных помещений
  • N: С нейлоновым покрытием для дополнительной защиты

  Провода THHN и THWN имеют цветную оболочку, которая обычно используется для обозначения их функции в цепи:

  • Провода питания: Черный, красный, оранжевый
  • Нейтральные провода: Белый, коричневый
  • Провода заземления: Зеленый, желто-зеленый

  Провода THHN и THWN — это провода цепи, с которыми никогда нельзя обращаться, когда цепи включены.

  Максимально допустимое количество электрических проводов в кабелепроводе

• 04 из 06

  Низковольтный провод

  Ель / Марго Кавин

  • Подходит для: Цепей, требующих 50 В или менее

  Низковольтная проводка используется для цепей, обычно требующих 50 вольт или меньше. Несколько распространенных типов: провод ландшафтного освещения, соединения спринклерной системы, провод звонка (для дверных звонков), провода акустической системы и провода термостата. Размеры проводов варьируются от 22 до 12 калибра, и эти провода могут быть изготовлены из меди или алюминия. Провода низкого напряжения обычно изолированы и могут быть заключены в оболочку кабеля или объединены в витые пары, подобно проводу шнура лампы. Его следует использовать только для низковольтных приложений. Обычно это очень маленькие провода, которые сильно отличаются от проводки стандартной цепи, и их стоимость, как правило, ниже, чем у других бытовых проводов.

  С низковольтными проводами редко случаются серьезные удары, но все же всегда лучше отключать устройства перед работой с ними.

• 05 06

  Телефон и кабель передачи данных

  Ель / Марго Кавин

  • Подходит для: Стационарные телефоны и подключение к Интернету

  Телефонная проводка и проводка для передачи данных — это низковольтные провода, используемые для «стационарных» телефонов и подключения к Интернету, обычно из меди. Телефонные кабели могут содержать четыре или восемь проводов. Кабель категории 5 (Cat 5), наиболее распространенный тип бытовой электропроводки для передачи данных, содержит восемь проводов, свернутых вместе в четыре пары. Его можно использовать как для телефона, так и для передачи данных, и он предлагает большую емкость и качество, чем стандартный телефонный провод. Как и низковольтный провод, он часто дешевле, чем другие типы бытовой проводки, такие как кабели NM или UF.

  Хотя проводка передачи данных действительно имеет небольшое напряжение, все, что ниже 30 вольт, обычно считается безопасным (бытовая цепь имеет напряжение около 120 вольт). Однако всегда существует опасность соприкосновения проводки передачи данных с бытовой проводкой, поэтому с ней следует обращаться осторожно и избегать прикосновения к оголенным проводам.

• 06 из 06

  Коаксиальный кабель

  Ель / Марго Кавин

  • Подходит для: Проводка данных

  Коаксиальный кабель становится менее распространенным благодаря использованию других форм передачи данных, таких как HDMI, для передачи телевизионных данных. Коаксиальный кабель представляет собой круглый кабель с оболочкой, который имеет внутренний проводник (обычно медный), окруженный трубчатым изолирующим слоем, окруженным трубчатым токопроводящим экраном из плетеной проволоки. Его можно определить по резьбовым соединителям, которые используются для соединения и соединения устройств.

  Коаксиальный кабель когда-то был стандартом для подключения телевизоров к антенне или кабельным службам и до сих пор часто используется для подключения спутниковых антенн или для доставки телевизионных услуг по подписке в домашнюю точку распространения. Обычно он имеет черную или белую изоляцию и идеально круглую форму, что позволяет легко отличить его от кабелей электрических цепей NM. Коаксиальный кабель можно найти по доступным ценам в большинстве магазинов бытовой техники и электроники.

  Незначительное количество напряжения, передаваемого сигналами по коаксиальному кабелю, делает очень маловероятным возникновение любого типа удара током — при условии, что кабели не соприкасаются с другим источником тока.

Выбор типа электрического провода

Независимо от того, заменяете ли вы старую проводку в своем доме или добавляете новые электрические провода, важно выбрать правильный тип. Всегда выбирайте электрический провод, предназначенный для той цели, для которой вы собираетесь его использовать. Например, во влажных местах на открытом воздухе всегда следует выбирать провод UF, чтобы обеспечить защиту электрической системы вашего дома от элементов. Также следует учитывать силу тока и напряжение каждого провода, а провода должны быть согласованы с правильными потребностями каждого электрического проекта. Если вы не уверены, какой тип электрического провода вам нужен, полезно проконсультироваться с профессиональным электриком, прежде чем устанавливать какие-либо электрические линии в вашем доме.

Знакомство с маркировкой электрических проводов

Источники статей

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Купхальдт, Тони Р. и Джон Хогери. Прикладное промышленное электричество. Электробезопасность: насколько опасен электрический ток ? Университет штата Айова, 2020.

Система цветового кодирования электропроводки

Открывая розетку или распределительную коробку, вы можете столкнуться с ошеломляющим набором проводов разных цветов. Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Понимание цветовой кодировки электропроводки поможет вам узнать назначение каждого провода, чтобы обеспечить вашу безопасность и электрическую систему вашего дома в отличном рабочем состоянии.

Что такое стандарты цветовых кодов?

Соединенные Штаты следуют Национальному электротехническому кодексу® (NEC), американской системе электрических стандартов. Существуют и другие цветовые коды проводов для международного использования. Код NEC представляет собой стандартизированное руководство, которое поможет вам безопасно идентифицировать провод и то, как он будет питать устройство или цепь.

Смотреть сейчас: Понимание системы цветового кодирования электрических проводов

Цветовая маркировка электрических кабелей и проводов

Неметаллические (или NM) электрические кабели на 120 и 240 вольт состоят из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой маркировкой. Оболочка связывает внутренние провода вместе, а ее внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендуемое использование. Например, белая оболочка означает, что внутренние провода имеют размер 14, а желтая оболочка означает, что они имеют размер 12.

Но если посмотреть глубже, цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что белые или серые провода должны использоваться в качестве нейтральных проводников, а оголенные медные или зеленые провода должны использоваться в качестве заземляющих проводов. Помимо этого, существуют общие, принятые в отрасли правила о цвете проводов, которые указывают на их назначение.

 Ель / Екатерина Песня

Черные провода: горячие

Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.

Термин «горячий» используется для исходных проводов, по которым питание передается от электрического сервисного щита к месту назначения, например, к источнику света или розетке. Несмотря на то, что вам разрешено использовать белый провод в качестве провода под напряжением, пометив его изолентой, обратное не рекомендуется и не допускается. Другими словами, не используйте черный провод в качестве нулевого или заземляющего провода или для каких-либо иных целей, кроме как для передачи токоведущих электрических нагрузок.

Ель / Марго Кэвин

Красные провода: горячий

Красные провода используются для обозначения горячих проводов.

Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одним полезным применением красных проводов является соединение между собой проводных детекторов дыма, чтобы при срабатывании одной сигнализации все остальные срабатывали одновременно.

Ель / Марго Кэвин

Белые провода с черной или красной лентой: горячий

Когда белый провод дополняется красной или черной цветовой маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода. Обычно это обозначается полосой черной или красной изоленты (но могут использоваться и другие цвета), обернутой вокруг изоляции провода.

Например, белый провод в двухжильном кабеле может быть использован в качестве второго горячего провода в 240-вольтовом приборе или розетке. Этот белый провод следует несколько раз обмотать черной изолентой, чтобы показать, что он используется для чего-то другого, кроме нейтрали.

Ель / Марго Кэвин

Неизолированные медные провода: заземление

Неизолированные медные провода являются наиболее распространенным типом провода, используемого для заземления.

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток проходит обратно к земле или земле. Неизолированные медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и светильники, а также к металлическим корпусам или корпусам приборов. Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не нуждаются в заземлении.

Ель / Марго Кэвин

Зеленые провода: заземление

Зеленые изолированные провода иногда используются для заземления.

Заземляющие винты на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод ни для каких целей, кроме как для заземления.

Ель / Марго Кэвин

Белые или серые провода: нейтраль

Белый или серый цвет обозначает нейтральный провод.

Осматривая белый или серый провод, убедитесь, что он не обмотан изолентой. Это укажет на горячий провод. Старые провода иногда могут терять изоленту. Таким образом, если внутри коробки есть незакрепленная петля ленты, есть вероятность, что она оторвалась от нейтрального провода.

Термин нейтральный может быть опасно обманчивым, так как подразумевает неэлектрифицированный провод. Важно отметить, что нейтральные провода также могут передавать энергию и могут вызвать у вас поражение электрическим током.
