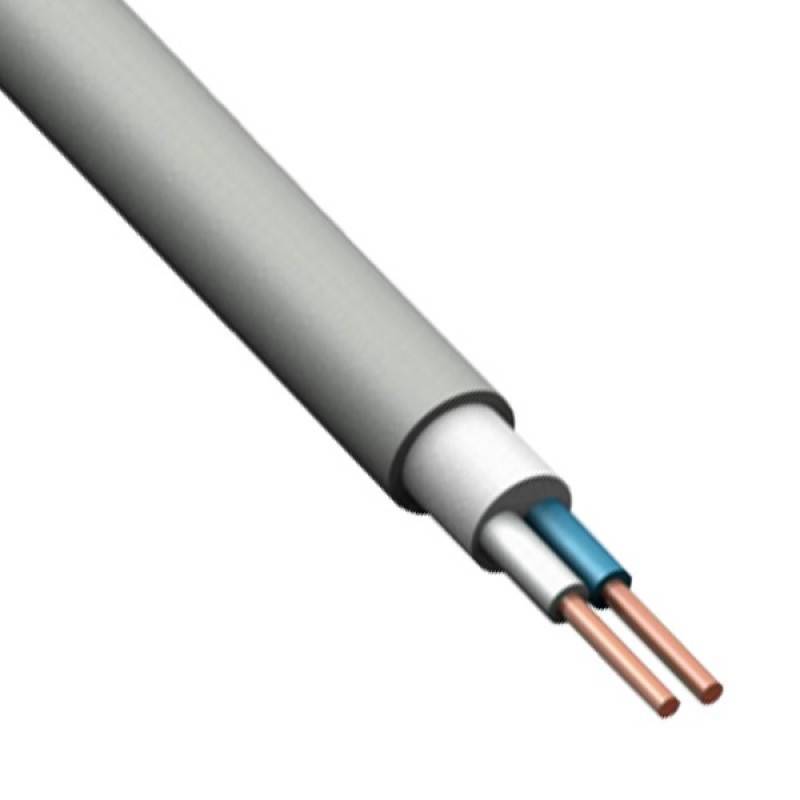

Что такое NYM-кабель и его основные характеристики
NYM-кабель — это многожильный электрический кабель с медными проводниками, который широко применяется для стационарной прокладки в жилых и промышленных помещениях. Аббревиатура NYM расшифровывается как «Niederspannungs-Installations-Material» — низковольтный установочный материал.
Основные характеристики NYM-кабеля:
- Количество жил: от 2 до 5
- Сечение жил: от 1,5 до 16 мм²
- Номинальное напряжение: 300/500 В
- Максимальная рабочая температура: 70°C
- Внешняя оболочка из ПВХ-пластиката
- Цвет оболочки: серый
Какие преимущества дает использование NYM-кабеля? Во-первых, он обладает высокой механической прочностью благодаря толстой ПВХ-оболочке. Во-вторых, NYM устойчив к воздействию влаги и ультрафиолета. В-третьих, этот кабель не распространяет горение при одиночной прокладке.
Области применения NYM-кабеля
NYM-кабель находит широкое применение в различных сферах электромонтажа. Где чаще всего используется этот тип кабеля?
- Электропроводка в жилых помещениях
- Монтаж осветительных сетей
- Подключение бытовых приборов и оборудования
- Прокладка силовых линий на производстве
- Электроснабжение торговых и офисных помещений
NYM-кабель можно использовать как для открытой, так и для скрытой проводки. Допускается его прокладка в трубах, коробах, на лотках и кабельных эстакадах. Единственное ограничение — NYM не рекомендуется для наружной прокладки без дополнительной защиты.
Маркировка и расшифровка обозначений NYM-кабеля
Как правильно читать маркировку NYM-кабеля? Рассмотрим на примере обозначения NYM-J 5×16:
- NYM — тип кабеля
- J — наличие желто-зеленой жилы заземления
- 5 — количество жил
- 16 — сечение жил в мм²
Что означают другие буквы в маркировке NYM-кабеля?
- O — отсутствие жилы заземления
- -0 — жилы без цветовой маркировки
- -U — концентрические жилы

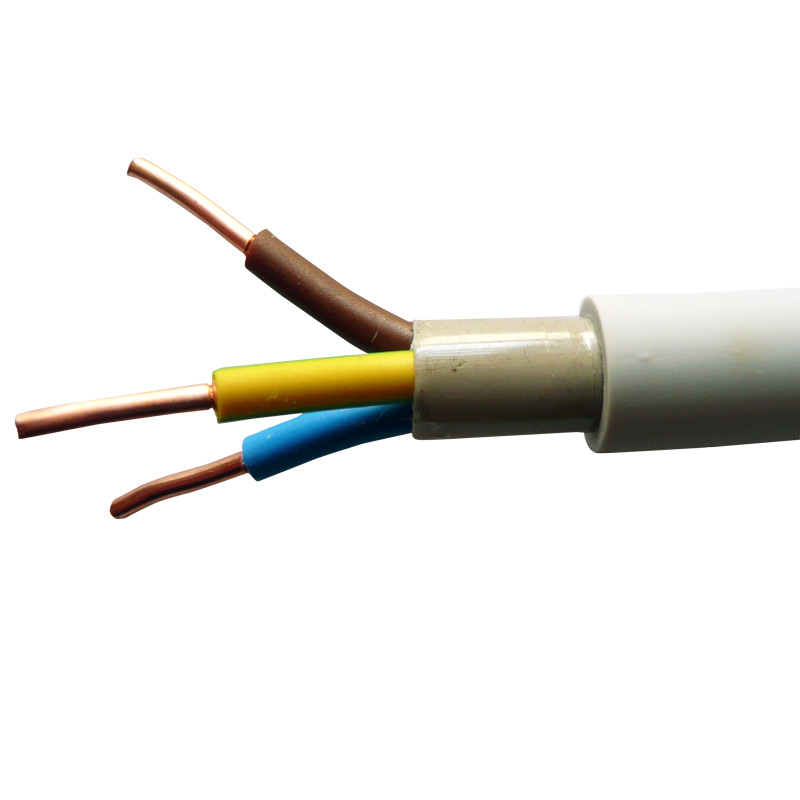

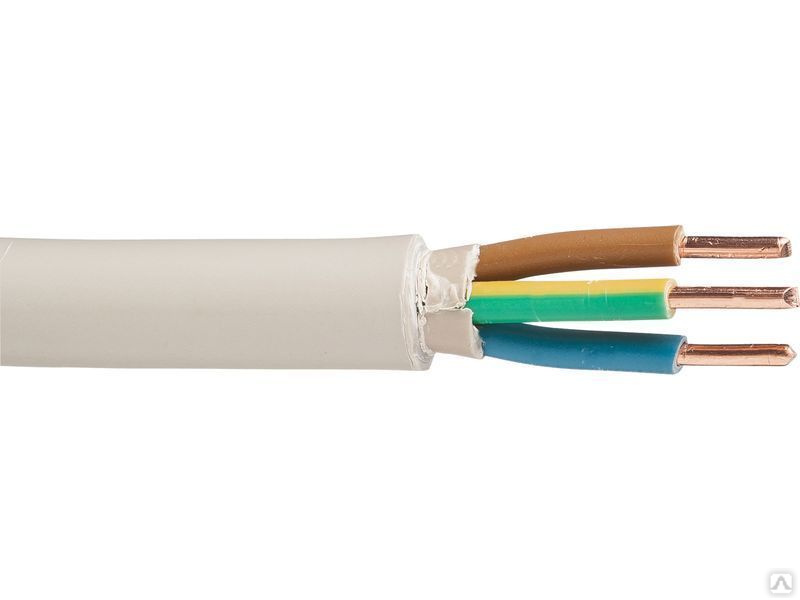

Цветовая маркировка жил NYM-кабеля также имеет значение:
- Желто-зеленый — заземление
- Синий — нейтраль
- Коричневый, черный, серый — фазы
Особенности монтажа NYM-кабеля
При монтаже NYM-кабеля следует соблюдать ряд важных правил. Какие основные требования предъявляются к прокладке этого типа кабеля?
- Минимальный радиус изгиба — 10 наружных диаметров кабеля
- Температура монтажа — не ниже -5°C
- Необходимо избегать механических повреждений оболочки
- При вертикальной прокладке требуется дополнительное крепление
- Соединения должны выполняться в распределительных коробках
Как правильно разделывать концы NYM-кабеля? Сначала аккуратно снимают внешнюю оболочку на необходимую длину. Затем удаляют внутреннюю оболочку, оставляя небольшой напуск. С отдельных жил снимают изоляцию на длину, соответствующую применяемым наконечникам или клеммам.
Выбор сечения NYM-кабеля
От чего зависит выбор сечения жил NYM-кабеля? Основными факторами являются:
- Величина рабочего тока
- Способ прокладки кабеля
- Температура окружающей среды
- Количество рядом проложенных кабелей
Как рассчитать необходимое сечение NYM-кабеля? Для этого используют специальные таблицы допустимых токовых нагрузок. Например, для кабеля NYM-J 3×1,5 при открытой прокладке допустимый ток составляет 19 А. Для NYM-J 3×2,5 это значение увеличивается до 27 А.
Важно помнить, что выбор заниженного сечения может привести к перегреву кабеля и возникновению пожароопасной ситуации. Поэтому при расчетах всегда следует брать некоторый запас по току.
Сравнение NYM-кабеля с другими типами проводов
Чем NYM-кабель отличается от других распространенных типов проводов? Рассмотрим его основные преимущества и недостатки в сравнении с аналогами.
NYM vs ВВГ
ВВГ — это российский аналог NYM-кабеля. Основные различия:
- NYM имеет дополнительную внутреннюю оболочку
- У NYM более жесткие требования к качеству изоляции
- ВВГ дешевле, но менее долговечен
NYM vs ШВВП
ШВВП — гибкий провод для подключения бытовых приборов. Отличия от NYM:
- NYM предназначен для стационарной прокладки
- ШВВП имеет меньшее сечение жил
- NYM обладает большей механической прочностью
NYM vs ПВС
ПВС — гибкий силовой кабель. Сравнение с NYM:
- ПВС допускает частые изгибы, NYM — нет
- NYM имеет более толстую изоляцию
- ПВС чаще используется для временных подключений
Рекомендации по выбору и покупке NYM-кабеля
На что обратить внимание при покупке NYM-кабеля? Вот несколько важных рекомендаций:
- Проверьте маркировку на оболочке кабеля — она должна быть четкой и соответствовать заявленным характеристикам.
- Обратите внимание на цвет и качество внешней оболочки — она должна быть равномерного серого цвета без повреждений и неровностей.
- Проверьте гибкость кабеля — качественный NYM должен легко изгибаться, но при этом сохранять форму.
- Убедитесь в наличии сертификатов качества у продавца.
- Выбирайте проверенных производителей с хорошей репутацией на рынке.
Какие производители NYM-кабеля считаются наиболее надежными? Среди европейских брендов можно выделить Helukabel, Prysmian, Nexans. Из российских производителей хорошо зарекомендовали себя «Камкабель», «Конкорд», «Севкабель».
Технические характеристики NYM-кабеля различных сечений
Рассмотрим подробнее технические параметры наиболее распространенных вариантов NYM-кабеля:
NYM-J 3×1,5
- Наружный диаметр: 8,4 мм
- Вес: 115 кг/км
- Допустимый ток при прокладке в воздухе: 19 А
- Сопротивление жилы при 20°C: 12,1 Ом/км
NYM-J 3×2,5
- Наружный диаметр: 9,7 мм
- Вес: 170 кг/км
- Допустимый ток при прокладке в воздухе: 27 А
- Сопротивление жилы при 20°C: 7,41 Ом/км
NYM-J 5×2,5
- Наружный диаметр: 12,2 мм
- Вес: 260 кг/км
- Допустимый ток при прокладке в воздухе: 24 А
- Сопротивление жилы при 20°C: 7,41 Ом/км
Как видно из приведенных данных, с увеличением сечения жил растет и допустимый ток нагрузки. При этом увеличивается наружный диаметр и вес кабеля, что следует учитывать при проектировании кабельных трасс.
