Какие основные характеристики имеет провод ПЭТВ-2. Где применяется эмалированный обмоточный провод ПЭТВ-2. Каковы особенности и преимущества использования провода ПЭТВ-2 в электротехнике.
Основные характеристики и свойства провода ПЭТВ-2

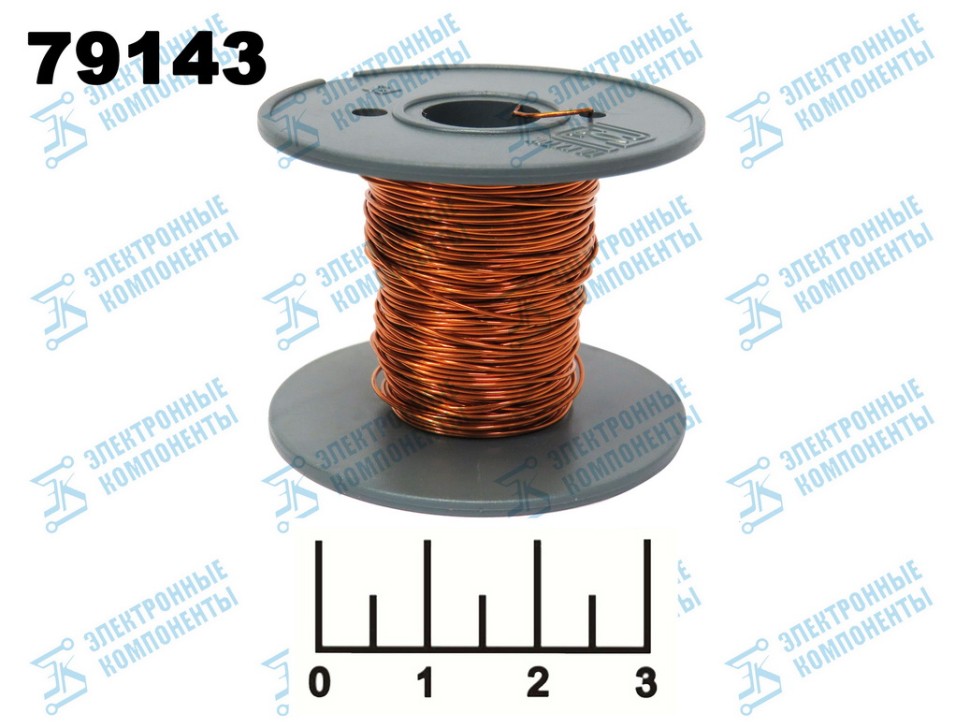

Провод ПЭТВ-2 представляет собой эмалированный обмоточный провод с двойным слоем изоляции на основе полиэфирных смол. Рассмотрим его ключевые характеристики:
- Материал жилы — медная проволока
- Изоляция — эмалевое покрытие на основе полиэфиров
- Температурный индекс — 130°C
- Класс нагревостойкости — F (155°C)
- Диапазон диаметров жилы — от 0,02 до 2,5 мм
- Пробивное напряжение — не менее 4900 В
- Срок службы — до 20000 часов при максимальной рабочей температуре
Двойной слой эмали обеспечивает повышенную электрическую прочность изоляции и механическую стойкость провода ПЭТВ-2 по сравнению с однослойными эмалированными проводами.
Область применения провода ПЭТВ-2
Благодаря своим характеристикам, провод ПЭТВ-2 широко используется в различных областях электротехники и электроники:
- Изготовление обмоток трансформаторов
- Производство катушек индуктивности
- Обмотки электродвигателей и генераторов
- Намотка дросселей и соленоидов
- Изготовление обмоток реле и контакторов
- Производство электромагнитов
Провод ПЭТВ-2 применяется в тех случаях, когда требуется надежная электрическая изоляция при повышенных рабочих температурах до 130°C.
Преимущества использования провода ПЭТВ-2
Применение провода ПЭТВ-2 в электротехнических изделиях дает ряд важных преимуществ:
- Высокая электрическая прочность изоляции
- Повышенная механическая прочность эмалевого покрытия
- Устойчивость к воздействию повышенных температур
- Хорошая адгезия эмали к проводнику
- Стойкость к растворителям и химическим веществам
- Возможность использования в различных климатических условиях
Эти свойства обеспечивают высокую надежность и длительный срок службы изделий с обмотками из провода ПЭТВ-2.
Особенности конструкции провода ПЭТВ-2
Конструкция провода ПЭТВ-2 имеет следующие особенности:
- Токопроводящая жила из медной проволоки
- Первый слой изоляции из полиэфирного лака
- Второй упрочняющий слой из модифицированного полиэфирного лака
- Общая толщина изоляции 9-13% от диаметра жилы
Двухслойная конструкция изоляции позволяет получить оптимальное сочетание электрических и механических характеристик провода.
Технология производства провода ПЭТВ-2
Процесс изготовления провода ПЭТВ-2 включает следующие основные этапы:
- Волочение медной катанки до получения проволоки нужного диаметра
- Отжиг проволоки для придания ей необходимой пластичности
- Термообработка для полимеризации первого слоя
- Нанесение второго упрочняющего слоя эмали
- Окончательная термообработка и полимеризация изоляции
Современные технологические линии позволяют производить высококачественный провод ПЭТВ-2 с высокой скоростью и стабильными характеристиками.
Методы контроля качества провода ПЭТВ-2
Для обеспечения требуемых характеристик провода ПЭТВ-2 на производстве проводится комплекс испытаний и проверок:
- Контроль геометрических размеров провода
- Испытание на пробой изоляции высоким напряжением
- Проверка механической прочности изоляции
- Испытание на эластичность эмалевого слоя
- Проверка адгезии изоляции к проводнику
- Испытание на нагревостойкость
Строгий контроль на всех этапах производства гарантирует стабильно высокое качество провода ПЭТВ-2.
Сравнение провода ПЭТВ-2 с другими типами обмоточных проводов
Рассмотрим преимущества и недостатки провода ПЭТВ-2 по сравнению с некоторыми другими типами обмоточных проводов:
| Тип провода | Преимущества | Недостатки |
|---|---|---|
| ПЭТВ-2 | — Высокая электрическая прочность — Хорошая механическая прочность — Температурный индекс 130°C | — Более высокая стоимость по сравнению с ПЭВ-2 |
| ПЭВ-2 | — Низкая стоимость — Хорошая эластичность | — Более низкая нагревостойкость (до 120°C) — Меньшая механическая прочность |
| ПЭТД-2 | — Очень высокая нагревостойкость (до 200°C) — Отличная химстойкость | — Высокая стоимость — Меньшая эластичность |
Таким образом, провод ПЭТВ-2 занимает промежуточное положение, обеспечивая оптимальное сочетание характеристик для большинства применений.
Особенности монтажа и эксплуатации провода ПЭТВ-2
При работе с проводом ПЭТВ-2 следует учитывать некоторые особенности:
- Минимально допустимый радиус изгиба — 3-5 диаметров провода
- Не рекомендуется подвергать провод сильным механическим нагрузкам
- При намотке следует контролировать натяжение провода
- Пайка допускается при температуре не выше 350°C в течение 3-5 секунд
- Рекомендуется использовать бескислотные флюсы при пайке
Соблюдение этих правил позволит обеспечить надежную работу изделий с обмотками из провода ПЭТВ-2 в течение всего срока службы.
Нормативные документы и стандарты на провод ПЭТВ-2
Производство и характеристики провода ПЭТВ-2 регламентируются следующими основными нормативными документами:
- ГОСТ 7229-76 «Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников»
- ГОСТ 2990-78 «Кабели, провода и шнуры. Методы испытания напряжением»
- ТУ 16-705.110-79 «Провода медные круглые с эмалевой изоляцией. Технические условия»
- ГОСТ 15634.1-70 «Провода обмоточные. Метод испытания механической прочности изоляции на истирание»
Соответствие этим стандартам гарантирует требуемый уровень качества и надежности провода ПЭТВ-2.
Провод обмоточный ПЭТВ-2 Ø 0,63 мм (вес — 1000г; длина
Провод обмоточный ПЭТВ-2 Ø 0,63 мм (вес — 1000г; длина — 348м)- Провод эмалированный (обмоточный), проволока
- Провод обмоточный ПЭТВ-2, ПЭТ-155
Каталог
Информация
Доставка по России
Мы доставим ваш заказ курьером по Москве или службой экспресс-доставки по всей России.
Теги
- ftp
- utp
- витая пара
- диэлектрик
- долговечное жало
- изоляционный
- изоляционный материал
- изоляция трансформаторов
- кабель витая пара
- кабель контрольный
- Описание
- Характеристики
- Отзывы
- Область применения:
Провод ПЭТВ-2 применяется для изготовления обмоток трансформаторов, генераторов, катушек индуктивности и прочее.
Провод обладает отличными механическими свойствами, эти свойства позволяют использовать провод для механизированной намотки.
Устойчивы к растворителям 60% уайт-спирита, 30% ксилола, 10% бутанола и к кипящей воде!
- Расшифровка:
П — провод
Э — эмалированный
Т — термостойкий
В — высокопрочная эмаль
2 — второй тип лака
- Характеристики:
Диапазон температур — до +130°С
Срок службы — 20 000 часов
Рабочее напряжение — пробивное напряжение не менее 4900 В
Жила — медная проволока ⌀ 0,63 мм
Изоляция — эмалевая на основе полиэфиров
- Диаметр жилы без лака — с учетом лака (толеранс 2-3%): 0,63 — 0,688
Рекомендуем посмотреть
Провод обмоточный ПЭТВ-2 Ø 0,475 мм (вес — 1000г; длина — 602м)
в 1 кг = 602 м
2 230 ₽
Провод обмоточный ПЭТВ-2 Ø 1,32 мм (вес — 1000г; длина — 80м)
1 кг = 80 м
2 230 ₽
Провод обмоточный ПЭТВ-2 Ø 0,4 мм (вес — 1000г; длина — 854м)
в 1 кг — 854м
2 230 ₽
Провод обмоточный ПЭТВ-2 Ø 0,45 мм (вес — 1000г; длина — 671м)
в 1 кг = 671м
2 230 ₽
Провод обмоточный ПЭТВ-2 Ø 0,53 мм (вес — 1000г; длина — 487м)
1 кг = 487 м
2 230 ₽
Покупатели, которые приобрели Провод обмоточный ПЭТВ-2 Ø 0,63 мм (вес — 1000г; длина — 348м), также купили
Провод обмоточный ПЭТВ-2 Ø 0,45 мм (вес — 1000г; длина — 671м)
в 1 кг = 671м
2 230 ₽
Скидка!
Стеклотекстолит СТЭФ 1,0 х 200 х 300 мм (ВС)
300 ₽ 500 ₽-40%
Провод обмоточный ПЭТВ-2 Ø 0,4 мм (вес — 1000г; длина — 854м)
в 1 кг — 854м
2 230 ₽
Провод обмоточный ПЭТВ-2 Ø 0,71 мм (вес — 1000г; длина — 273м)
1 кг = 273 м
2 230 ₽
Провод обмоточный ПЭТВ-2 Ø 0,56 мм (вес — 1000г; длина — 438м)
1 кг = 438 м
2 230 ₽
Провод обмоточный ПЭТВ-2 Ø 0,315 мм (вес — 1000г; длина
Провод обмоточный ПЭТВ-2 Ø 0,315 мм (вес — 1000г; длина — 1412м)- Провод эмалированный (обмоточный), проволока
- Провод обмоточный ПЭТВ-2, ПЭТ-155
Catalog
Доставка по России
Мы доставим ваш заказ курьером по Москве или службой экспресс-доставки по всей России.
Tags
- ftp
- utp
- витая пара
- диэлектрик
- долговечное жало
- изоляционный
- изоляционный материал
- изоляция трансформаторов
- кабель витая пара
- кабель контрольный
- Description
- Features
- Reviews
- Область применения:
Провод ПЭТВ-2 применяется для изготовления обмоток трансформаторов, генераторов, катушек индуктивности и прочее.
Провод обладает отличными механическими свойствами, эти свойства позволяют использовать провод для механизированной намотки.
Устойчивы к растворителям 60% уайт-спирита, 30% ксилола, 10% бутанола и к кипящей воде!
- Расшифровка:
П — провод
Э — эмалированный
Т — термостойкий
В — высокопрочная эмаль
2 — второй тип лака
- Характеристики:
Диапазон температур — до +130°С
Срок службы — 20 000 часов
Рабочее напряжение — пробивное напряжение не менее 4900 В
Жила — медная проволока ⌀ 0,315 мм
Изоляция — эмалевая на основе полиэфиров
- Диаметр жилы без лака — с учетом лака (толеранс 2-3%): 0,315 — 0,36
See also
Текстолит ПТ лист 12 х 200 х 300 мм (ВС)
2,400 ₽
Латунь пруток ЛС 59 50 х 200 мм
2,400 ₽
Латунь пруток ЛС 59 40 х 250 мм
2,400 ₽
Мини дрель СГМ-5
2,400 ₽
Провод обмоточный ПЭТВ-2 Ø 0,12 мм (вес — 1000г; длина — 10100м)
2,400 ₽
Customers who bought Провод обмоточный ПЭТВ-2 Ø 0,315 мм (вес — 1000г; длина — 1412м) also bought
Провод обмоточный ПЭТВ-2 Ø 0,45 мм (вес — 1000г; длина — 671м)
в 1 кг = 671м
2,230 ₽
Провод обмоточный ПЭТВ-2 Ø 0,355 мм (вес — 1000г; длина — 1117м)
1 кг = 1117 м
2,400 ₽
Провод обмоточный ПЭТВ-2 Ø 0,56 мм (вес — 1000г; длина — 438м)
1 кг = 438 м
2,230 ₽
Провод обмоточный ПЭТВ-2 Ø 0,4 мм (вес — 1000г; длина — 854м)
в 1 кг — 854м
2,230 ₽
Провод обмоточный ПЭТВ-2 Ø 0,3 мм (вес — 1000г; длина — 1499м)
1 кг = 1499 м
2,400 ₽
Изолированный обмоточный провод 101: Выбор изолированного обмоточной проволоки.
Часть II: Электрические свойстваПри проектировании или выборе изолированной обмоточной проволоки для использования в намотанных компонентах важно учитывать все следующее:
- Каков диапазон рабочих температур, которые продукт увидит в вашем приложении?
- Каким температурам будет подвергаться проволока в последующих производственных процессах?
- Каков ожидаемый/требуемый тепловой ресурс конечного продукта?
- Какое номинальное напряжение требуется для этого приложения (включая кратковременные перенапряжения)?
- Каковы нормативные требования и требования к электрическим испытаниям, которые мне следует учитывать?
- Требуется ли для данного применения основная, дополнительная или усиленная изоляция?
- Существует ли признанная UL система изоляции с этим проводом и бобинами, трубчатыми сердечниками, лентами, лаками и т.
д., которые я хотел бы использовать с ним?
д., которые я хотел бы использовать с ним?В этой статье основное внимание будет уделено вопросам о номинальном напряжении и требованиях к электрическим испытаниям. В этой статье также будут затронуты другие электрические свойства, которые вы, возможно, захотите рассмотреть. Предыдущая статья из этой серии, ссылка на которую приведена здесь , была посвящена первым трем вопросам, касающимся температур и температурных пределов. Другие соображения будут рассмотрены в следующей статье.
- Номинальное напряжение: Обмоточный провод, выбранный для обмотки компонента, должен иметь номинальное напряжение, превышающее или равное нормальному рабочему напряжению. В некоторых случаях также может потребоваться учитывать переходные перенапряжения. Номинальные значения напряжения можно найти в файле UL OBJT2 производителя, а также, как правило, в технических описаниях продуктов производителя.
- Требования к испытаниям на стойкость к электрическому напряжению: Изолированные обмоточные провода, изготовленные и испытанные в соответствии с UL 2353, IEC 60950-1, IEC 62368-1, IEC 61558-1 или IEC 60601-1, должны пройти испытание на стойкость к электрическому напряжению при минимальное из этих испытательных напряжений.
- Основная или дополнительная изоляция: 3 000 В (скз) (витая пара), 1 500 В (среднеквадратичное) (одиночный провод)
- Усиленная изоляция: 6 000 В (скз) (витая пара), 3 000 В (среднеквадратичное) (один провод)
Провода тестируются с использованием испытательного напряжения, колеблющегося с частотой 50 или 60 Гц в течение 60 секунд.
Если требуется, чтобы ваш продукт прошел испытание на электрическую прочность диэлектрика, превышающее эти значения, может потребоваться консультация с производителем, чтобы определить, подходит ли его продукт для вашего применения. Напряжение пробоя продукта также может дать некоторое представление о том, какие продукты могут соответствовать вашим требованиям к тестированию.
Дополнительные испытания могут также потребоваться для рабочих частот выше 500 кГц.
- Категория перенапряжения: Важно ознакомиться с применимым стандартом безопасности продукта или устройства, т. е. IEC 62052-31 для счетчиков электроэнергии, чтобы определить, какая категория перенапряжения может применяться к вашему конкретному приложению. Изолированные провода обмоток, выбранные для вашего приложения, должны выдерживать испытания на стойкость к электрическому напряжению, которые применяются для этой категории перенапряжения.
- Диэлектрическая проницаемость: Материал с низкой диэлектрической проницаемостью является лучшим электрическим изолятором, чем материал с высокой диэлектрической проницаемостью. Смолы ETFE, FEP и PFA имеют превосходные диэлектрические постоянные. В таблицах 1 и 2 ниже приведены типичные диэлектрические постоянные для различных экструдированных и ленточных изоляционных материалов.
Для тех, кто беспокоится о частичном разряде, также могут быть полезны материалы с низкой диэлектрической проницаемостью. Дакин и соавторы установили, что существует корреляция между пороговыми напряжениями коронного разряда и отношением толщины изоляции к диэлектрической проницаемости изоляционного материала. Если толщина изоляции поддерживается постоянной, то результирующее пороговое напряжение коронного разряда обычно будет выше для изоляционных материалов с более низкой диэлектрической проницаемостью.
- Диэлектрическая прочность: Типичные значения диэлектрической прочности для фторполимерных смол приведены в Таблице 1 ниже. Эти значения не являются номинальным напряжением и приведены только для справки.
Таблица 1: Экструдированные изоляционные материалы
| ETFE (этилентетрафторэтилен) | ФЭП (фторированный полиэтилен) | PFA (перфторалкокси) | |
| Общее торговое название | Тефзель™ | Тефлон™ | Тефлон™ |
| Температурный класс | Ф | Ф | ЧАС |
Макс. Рабочая Температура | 155°С | 155°С | 180°С |
| Типичная диэлектрическая постоянная | 2,7 | 2.0 | 2.0 |
| Типичная электрическая прочность диэлектрика (0,010 дюйма) | 1700 В/мил | 2000 В/мил | 2000 В/мил |
Таблица 2: Ленточные изоляционные материалы
| ПЭТ (полиэтилентерафталат) | ПФС (полифениленсульфид) | ПЭН (полиэтиленнафталат) | ПИ (Полиимид) | |
| Общее торговое название | майлар | Н/Д | Н/Д | Каптон® |
| Температурный класс | Н/Д* | Ф | ЧАС | ЧАС |
Макс. Рабочая Температура | Н/Д* | 155°С | 180°С | 180°С |
| Типичная диэлектрическая постоянная | 3.0 | 3.0 | 3.2 | 3,6 |
| Примечания | * Обычно используется под другими слоями ленты | Обычно поддерживается FEP |
Нужна дополнительная помощь в определении того, какие изоляционные материалы могут подойти для вашего применения? Свяжитесь с нашими опытными специалистами по продажам и инженерами, чтобы обсудить ваше приложение, по электронной почте [email protected] или по телефону +1 (970) 351-6100.
Tefzel™ и Teflon™ являются товарными знаками Chemours.
Kapton® является товарным знаком DuPont Electronics, Inc.
Ссылки
- Т. В. Дакин, Х. М. Филофски и В. К. Дивенс, «Влияние электрических разрядов на пробой твердой изоляции», в Трудах Американского института инженеров-электриков, Часть I: Связь и электроника , том . 73, нет. 2, стр. 155–162, май 1954 г., doi: 10.1109/TCE.1954.6372131.
Медные обмоточные провода — Par UK Ltd
Компания PAR является единственным дистрибьютором и продавцом в Великобритании и Ирландии компании Ederfil-Becker, одного из ведущих европейских производителей медных и алюминиевых проводников.
Продукт | Базовое покрытие | Верхнее покрытие | Бондовое покрытие | Термический | МЭК Стандарт | ANSI |
|---|---|---|---|---|---|---|
| КРУГЛЫЙ ПРОВОД — ГОЛЫЙ И ЭМАЛИРОВАННЫЙ | ||||||
| МЕДНЫЕ И АЛЮМИНИЕВЫЕ ПРОВОДНИКИ — ФИЗИЧЕСКИЕ СВОЙСТВА И ПРЕОБРАЗОВАНИЯ | ||||||
| РАЗМЕРЫ ДЛЯ КРУГЛЫХ МЕДНЫХ И АЛЮМИНИЕВЫХ ПРОВОДОВ | ||||||
| РАЗМЕРЫ ДЛЯ СТАНДАРТНЫХ КАТУШЕК ДЛЯ НАМОТКИ | ||||||
ПРОВОДНИКИ | ||||||
МЕДЬ | / | / | / | 1083 | 60317-0-1 | / |
НИЗКОТЕМПЕРАТУРНЫЕ ЭМАЛИ | ||||||
ПОЛИВИНИЛ E120 | Поливинилацеталь | / | / | 120 | 60317-12 | МВ15К |
| ВЫСОКОТЕМПЕРАТУРНЫЕ ЭМАЛИ | ||||||
| ПОЛИЭФИР h280 | Полиэстер THEIC | / | / | 180 | 60317-8 | МВ30К |
ПОЛИЭСТЕР C200 | Полиэфиримид | Полиамид-имид | / | 200 | 60317-13 | МВ35К |
УЛЬТРАШИЛД® ПЛЮС | Модифицированный полиэстер | Полиамид-имид | / | 200 | / | МВ35К / МВ73К |
ПОЛИЭСТЕР C220 | Полиамид-имид | / | / | 220 | 60317-57 | МВ37К |
| ВОЛЬТРОН® | Модифицированный THEIC | Полиамид-имид | 222 | / | / | |
ПОЛИИМИД C240 | Ароматический полиимид | / | / | 240 | 60317-46 | МВ16К |
ЭМАЛИ ДЛЯ ПРИПОЯ | ||||||
ПАЯЯ F-155 | Полиуретан | / | / | 155 | 60317-20 | МВ79К |
ПАЙКА НЕЙЛ-155 | Полиуретан | Полиамид | / | 155 | 60317-21 | МВ80К |
ПОД ПАЙКУ Ш280 | Полиуретан | / | / | 180 | 60317-51 | МВ82К |
ПАЙКА НЕЙЛ-180 | Полиуретан | Полиамид | / | 180 | 60317-55 | МВ83К |
ПАЯЯ h280S | Полиэфиримид | / | / | 180 | 60317-23 | МВ77К |
ВЫСОКОТЕМПЕРАТУРНЫЕ ЭМАЛИ | ||||||
| ПОЛИБОНД С200 | Полиэфиримид | Полиамид-имид | Ароматические Полиамид | 200 | 60317-38 | МВ102К |
ЭМАЛИ ДЛЯ ПРИПАИВАНИЯ И СВЯЗИВАНИЯ | ||||||
| СОЛБОНД F155 | Полиуретан | / | Алифатические Полиамидные | 155 | 60317-35 | МВ3К |
| СОЛБОНД h280 | Полиуретан | / | Алифатические Полиамидные | 180 | / | / |
Продукт | Эмаль Тип | Изоляция | Лак | Термический | МЭК Стандарт | ANSI |
|---|---|---|---|---|---|---|
| КРУГЛАЯ ПРОВОДКА — ЛЕНТА И ТЕКСТИЛЬНОЕ ПОКРЫТИЕ | ||||||
ПОЛИЭСТЕР C200 + ДАГЛАС | Полиэстер C200 | E-стекловолокно, не содержащее щелочи, и смесь полиэфирных волокон | / | 155 | / | / |
ПОЛИЭСТЕР C200 + DAGLAS + ЭПОКСИДНЫЙ ЛАК | Полиэстер C200 | Бесщелочное волокно E-Glass и смесь полиэфирных волокон | Эпоксидная смола | 155 | / | / |
ПОЛИЭСТЕР C200 + DAGLAS + ПОЛИЭФИРИМИДНЫЙ ЛАК | Полиэстер C200 | E-стекловолокно, не содержащее щелочи, и смесь полиэфирных волокон | Полиэфиримид | 180 | / | / |
ПОЛИЭСТЕР C200 + DAGLAS + СИЛИКОНОВЫЙ ЛАК | Полиэстер C200 | E-стекловолокно, не содержащее щелочи, и смесь полиэфирных волокон | Силикон | 200 | / | / |
ПОЛИЭСТЕР C200 + СТЕКЛОВОЛОКНО + ЭПОКСИДНЫЙ ЛАК | Полиэстер C200 | E-стекловолокно, не содержащее акали | Эпоксидная смола | 155 | 60317-48 | / |
ПОЛИЭСТЕР C200 + СТЕКЛОВОЛОКНО + ПОЛИЭФИРИМИДНЫЙ ЛАК | Полиэстер C200 | Стекловолокно E-Glass не содержит щелочи | Полиэфиримид | 180 | 60317-49 | / |
| ПОЛИЭСТЕР C200 + СТЕКЛОВОЛОКНО + СИЛИКОНОВЫЙ ЛАК | Полиэстер C200 | Волокно E-Glass без щелочи | Силикон | 200 | 60317-50 | / |
ПОЛИЭСТЕР C200 + ТЕРМОЗАПЕЧАТАННАЯ ПЭТ-ПЛЕНКА | Полиэстер 200 | ПЭТ-пленка с термосваркой | / | 155 — 180 | / | / |
МЕДЬ + НОМЕКС® 410 | / | Номекс® 410 | / | 220 | / | / |
| МЕДЬ + КАПТОН® ТИП FN | / | Kapton®, тип FN термосвариваемый | / | 220/240 | 60317-43 | / |
| МЕДЬ + КАПТОН® ТИП FCR | / | Kapton®, тип FCR , устойчивый к коронному разряду, термосвариваемый | / | 220/240 | 60317-43 | / |
| Варианты построения изоляции : до 8 слоев, нахлест встык, нахлест до 66 %, интеркалированные слои, перекрестный нахлест, последний слой, соединенный внахлест, тангенциальный нахлест или в соответствии со спецификацией заказчика. *Слюдяные ленты поставляются компаниями Jones Stroud/Krempel Group, Von Roll, Cogebi & Isovolta Group. | ||||||
Прочие провода с тканевой оболочкой доступны по спецификации заказчика.
| ПРОВОДА ОБМОТКИ С ПЛАСТИКОВОЙ ИЗОЛЯЦИЕЙ |
Одножильные медные или стандартные медные жилы с изоляцией из ПВХ или полиэтилена. Этот ряд специальных проводов предназначен для работы под водой или другими жидкостями, что делает их идеальными для использования в погружных двигателях. |
| МИТЦ-ПРОВОД |
| Литцендрат состоит из нескольких нитей магнитной проволоки, которые скручены или скручены вместе. Он используется, когда потери, вызванные скин-эффектом и эффектом близости на одном проводе, слишком велики из-за рабочей частоты. Области применения включают солнечную энергию, индукционные нагревательные элементы, блоки питания, возобновляемые источники энергии и автомобильную промышленность. |
Продукт | Базовое покрытие | Верхнее покрытие | Бондовое покрытие | Термический | МЭК Стандарт | ANSI |
|---|---|---|---|---|---|---|
| ПРЯМОУГОЛЬНАЯ ПРОВОЛОКА/ПОЛОСА — ГОЛАЯ И ЭМАЛИРОВАННАЯ | ||||||
| МЕДНАЯ ПОЛОСА PAR АССОРТИМЕНТ ПРОДУКЦИИ – СКАЧАТЬ | ||||||
ПРОВОДНИКИ | ||||||
МЕДЬ | / | / | / | 1083 | 60317-0-2 | / |
НИЗКОТЕМПЕРАТУРНЫЕ ЭМАЛИ | ||||||
ПОЛИВИНИЛ E120 | Поливинилацеталь | / | / | 120 | 60317-18 | МВ18К |
ВЫСОКОТЕМПЕРАТУРНЫЕ ЭМАЛИ | ||||||
ПОЛИЭФИР h280 | Полиэфиримид | / | / | 180 | 60317-28 | / |
ПОЛИЭСТЕР C200 | Полиэфиримид | Полиамид-имид | / | 200 | 60317-29 | МВ36К |
ПОЛИЭСТЕР C220 | Полиамид-имид | / | / | 220 | / | / |
ПОЛИИМИД C240 | Ароматический полиимид | / | / | 240 | 60317-47 | МВ20К |
Продукт | Эмаль Тип | Изоляция | Лак | Термический | МЭК Стандарт | ANSI |
|---|---|---|---|---|---|---|
| ПРЯМОУГОЛЬНАЯ ПРОВОЛОКА/ПОЛОСА — ЛЕНТА И ТЕКСТИЛЬНОЕ ПОКРЫТИЕ | ||||||
| МЕДЬ + КРАФТ-БУМАГА | / | Крафт-бумага | / | 105 | 60317-27 | / |
МЕДЬ + ДАГЛАС | / | E-стекловолокно, не содержащее щелочи, и смесь полиэфирных волокон | / | 155 | / | / |
ПОЛИЭСТЕР C200 + ДАГЛАС | Полиэстер C200 | E-стекловолокно, не содержащее щелочи, и смесь полиэфирных волокон | / | 155 | / | / |
| ПОЛИЭФИР C200 + DAGLAS + ЭПОКСИДНЫЙ ЛАК | Полиэстер C200 | Бесщелочное волокно E-Glass и смесь полиэфирных волокон | Эпоксидная смола | 155 | / | / |
| ПОЛИЭФИР C200 + DAGLAS + ПОЛИЭФИРИМИДНЫЙ ЛАК | Полиэстер C200 | Бесщелочное волокно E-Glass и смесь полиэфирных волокон | Полиэфиримид | 180 | / | / |
ПОЛИЭСТЕР C200 + DAGLAS + СИЛИКОНОВЫЙ ЛАК | Полиэстер C200 | E-стекловолокно, не содержащее щелочи, и смесь полиэфирных волокон | Силикон | 200 | / | / |
ПОЛИЭСТЕР C200 + СТЕКЛОВОЛОКНО + ЭПОКСИДНЫЙ ЛАК | Полиэстер C200 | Стекловолокно E-Glass не содержит щелочи | Эпоксидная смола | 155 | 60317-32 | / |
ПОЛИЭСТЕР C200 + СТЕКЛОВОЛОКНО + ПОЛИЭФИРИМИДНЫЙ ЛАК | Полиэстер C200 | E-стекловолокно, не содержащее акали | Полиэфиримид | 180 | 60317-31 | МВ52К |
| ПОЛИЭСТЕР C200 + СТЕКЛОВОЛОКНО + СИЛИКОНОВЫЙ ЛАК | Полиэстер C200 | Волокно E-Glass без щелочи | Силикон | 200 | 60317-33 | / |
| МЕДЬ + СЛЮДЯНАЯ ЛЕНТА | / | Различные слюдяные ленты по спецификации заказчика | В зависимости от слюдяной ленты | 155/180 | / | / |
| ПОЛИЭСТЕР C200 + СЛЮДЯНАЯ ЛЕНТА | Полиэстер C200 | Различные слюдяные ленты по спецификации заказчика | В зависимости от слюдяной ленты | 155/180 | / | / |
МЕДЬ + НОМЕКС® 410 | / | Номекс® 410 | / | 220 | 60317-27 | / |
| МЕДЬ + КАПТОН® ТИП FN | / | Kapton®, тип FN термосвариваемый | / | 220/240 | 60317-44 | / |
| МЕДЬ + КАПТОН® ТИП FCR | / | Kapton®, тип FCR , устойчивый к коронному разряду, термосвариваемый | / | 220/240 | 60317-44 | / |
| Варианты построения изоляции : до 8 слоев, нахлест встык, нахлест до 66 %, интеркалированные слои, перекрестный нахлест, последний слой, соединенный внахлест, тангенциальный нахлест или в соответствии со спецификацией заказчика. *Слюдяные ленты поставляются компаниями Jones Stroud Insulations/Krempel Group, Von Roll, Cogebi & Isovolta Group. | ||||||
Прочие провода с тканевой оболочкой доступны по спецификации заказчика.Все медные обмоточные провода, поставляемые PAR, соответствуют следующим группам Международного электротехнического совета (IEC):
- Размеры и допуски (IEC 60317-0-1 {круглые провода} и IEC 60317-0-2 {Прямоугольные провода})
- Методы испытаний (IEC 60851)
Технические характеристики - (МЭК 60317)
- Упаковка (IEC 60264)
DuPont™, Nomex®, Kapton®, Teflon® и Kevlar® являются зарегистрированными товарными знаками E.I. Дюпон де Немур и компания.
Mylar® и Melinex® являются зарегистрированными товарными знаками компании DuPont Teijin Films.
Copyright 2007 Underwriters Laboratories Inc®
® ™ Все остальные товарные знаки подтверждены.
Заявления, техническая информация и рекомендации, содержащиеся в данном документе, основаны на тестах, которые мы считаем надежными, но они никоим образом не должны толковаться как явные или подразумеваемые гарантии.
