Провод ппв расшифровка. Провод ППВ: технические характеристики, область применения и особенности эксплуатации

Что представляет собой провод ППВ. Каковы его основные технические характеристики. Где применяется провод ППВ. Какие особенности нужно учитывать при его эксплуатации. Как расшифровывается маркировка провода ППВ.

Что такое провод ППВ и его основные характеристики

Провод ППВ — это плоский провод с поливинилхлоридной изоляцией, предназначенный для стационарной прокладки. Основные технические характеристики провода ППВ:

• Количество жил: 2 или 3
• Материал жил: медь
• Сечение жил: от 1,5 до 4 мм²
• Максимальное рабочее напряжение: 450 В переменного тока или 1000 В постоянного тока
• Максимальная рабочая частота: 400 Гц
• Допустимая температура нагрева жил: до 70°C
• Минимальная температура прокладки: -15°C
• Минимальная температура эксплуатации: -50°C

Провод ППВ обладает высокой электрической прочностью изоляции и стойкостью к влаге. Плоская форма упрощает монтаж и позволяет экономить пространство при прокладке.

Конструкция и особенности изготовления провода ППВ

Конструкция провода ППВ включает следующие элементы:

1. Токопроводящие жилы из меди (2 или 3 шт)
2. Изоляция жил из поливинилхлоридного пластиката
3. Общая оболочка из поливинилхлоридного пластиката

Жилы располагаются параллельно друг другу в одной плоскости. Это обеспечивает плоскую форму провода. Изоляция и оболочка наносятся методом экструзии. Цвет оболочки может быть различным и не регламентируется стандартами.

При изготовлении применяются специальные добавки, придающие ПВХ-компаунду повышенную гибкость и стойкость к растрескиванию. Это позволяет проводу сохранять свои свойства в течение длительного срока службы.

Расшифровка маркировки провода ППВ

Маркировка провода ППВ содержит важную информацию о его характеристиках. Рассмотрим, как расшифровывается типичное обозначение:

ППВ 3х2,5-380

• ПП — плоский провод
• В — изоляция и оболочка из поливинилхлорида
• 3 — количество жил
• 2,5 — сечение жил в мм²
• 380 — номинальное напряжение в вольтах

Таким образом, данная маркировка обозначает трехжильный плоский провод с ПВХ-изоляцией, сечением жил 2,5 мм² и номинальным напряжением 380 В.

Область применения провода ППВ

Провод ППВ широко используется в следующих областях:

• Монтаж стационарной электропроводки в жилых и общественных зданиях
• Прокладка осветительных и силовых сетей
• Подключение бытовых электроприборов и оборудования
• Монтаж систем сигнализации и связи
• Прокладка электропроводки в сухих производственных помещениях

Провод ППВ не предназначен для прокладки в земле, использования на открытом воздухе и во взрывоопасных зонах. Также его нельзя применять для монтажа гибких соединений.

Допустимые токовые нагрузки для различных сечений

При выборе сечения провода ППВ важно учитывать допустимые токовые нагрузки. Они зависят от сечения жил и количества проводников в кабеле:

Сечение жилы, мм²	Ток для 2-жильного провода, А	Ток для 3-жильного провода, А
1,5	18	15
2,5	25	21
4	32	27

Превышение указанных токовых нагрузок может привести к перегреву изоляции и выходу провода из строя. При проектировании электропроводки необходимо выбирать сечение с запасом по допустимому току.

Особенности монтажа и прокладки провода ППВ

При монтаже и прокладке провода ППВ следует соблюдать ряд важных правил:

• Минимальный радиус изгиба — не менее 10 диаметров провода
• Прокладка должна выполняться при температуре не ниже -15°C
• Недопустимо механическое натяжение провода при монтаже
• Рекомендуется прокладка в кабель-каналах, трубах или за подвесными потолками
• При открытой прокладке необходимо крепление провода через каждые 30-35 см
• Соединение жил должно выполняться только в распределительных коробках

Правильный монтаж обеспечивает надежную работу провода в течение всего срока эксплуатации и снижает риск возникновения аварийных ситуаций.

Преимущества и недостатки провода ППВ

Провод ППВ имеет ряд преимуществ по сравнению с другими типами проводов:

• Плоская форма упрощает монтаж и экономит пространство
• Высокая электрическая прочность изоляции
• Хорошая гибкость и механическая прочность
• Стойкость к воздействию влаги
• Невысокая стоимость

К недостаткам можно отнести:

• Ограниченный диапазон рабочих температур
• Невозможность использования на открытом воздухе
• Горючесть изоляции при воздействии открытого пламени

При правильном применении преимущества провода ППВ значительно перевешивают его недостатки, что обуславливает его широкое распространение.

Срок службы и условия эксплуатации провода ППВ

Нормативный срок службы провода ППВ составляет 15 лет при соблюдении условий эксплуатации. Основные факторы, влияющие на долговечность провода:

• Температура окружающей среды (допустимый диапазон от -50°C до +70°C)
• Влажность воздуха (до 100% при 35°C)
• Механические нагрузки и вибрации
• Воздействие агрессивных химических веществ
• Уровень токовой нагрузки

Для максимального срока службы рекомендуется:

• Не превышать допустимые токовые нагрузки
• Избегать перегрева провода
• Защищать от механических повреждений
• Не допускать попадания агрессивных жидкостей
• Проводить периодические осмотры состояния изоляции

При соблюдении этих рекомендаций провод ППВ способен надежно служить в течение всего нормативного срока и даже дольше.

Провод ППВ: технические характеристики, сечения, расшифровка

• Статья
• Видео

Данная марка медного проводника пользуется популярностью при монтаже стационарной проводки осветительных сетей, а также для подключения электрооборудования, механизмов и машин, работающих от напряжения до 450 В (переменное) либо 1000 В (постоянное) при частоте до 400 Гц. В этой статье мы рассмотрим технические характеристики провода ППВ, а также его конструкцию и существующие сечения.

• Расшифровка маркировки
• Конструкция и область применения
• Технические характеристики

Расшифровка маркировки

Все марки проводов, также как кабелей и шнуров, имеет маркировку, выраженную в наборе соответствующих буквенных и цифровых символов. Система маркировки кабельной продукции производится в соответствии с нижеуказанным описанием:

I II III IV V — VI

1. Материал, из которого исполнена токоведущая часть, если на позиции I указана буква А, жила изготовлена из алюминия. В случае отсутствии буквенного символа, жила изготовлена из меди.
2. Символ состоящий из двух букв, первая из которых будет обязательно П, что означает провод, вторая будет указывать его тип. В данном случае – плоский.
3. Буквенное обозначение материала оболочки. В – поливинилхлорид (ПВХ).
4. Указывает на количество жил.
5. Сечение жилы.
6. Максимально допустимое напряжение.

Пример маркировки: ППВ 2х4-380 — провод плоский, двухжильный, сечение жилы 4 мм², напряжение сети 380 Вольт.

Конструкция и область применения

Для монтажа электропроводки сетей освещения и силовых систем наиболее широкое применение находит провод марки ППВ. Он пригоден для эксплуатации в сетях с переменным напряжением, величиной до 450 Вольт и частотой до 400 Герц. В электрических системах постоянного тока ППВ может эксплуатироваться при действующем напряжении величиной до 1000 Вольт.

Провод ППВ является техническим изделием, основу которого составляют две или три токопроводящие жилы, сечением от 1,5 до 4 мм, выполненные из меди. Цельнотянутые медные жилы (1) уложены в одной плоскости и покрыты поливинилхлоридной (ПВХ) оболочкой (2). Цвет оболочки не регламентируется требованиями нормативных документов, поэтому окраска может быть выполнена на усмотрение производителя.

Внешний вид проводника:

Свойства поливинилхлоридной оболочки определяют назначение его использования для стационарной и не гибкой укладки, с рекомендованным размещением в полости труб и каналов строительных конструкций или на лотках.

Технические характеристики

Основной характеристикой провода является его способность держать токовую нагрузку без ограничений по времени. Таблица сечений ППВ и их соответствие токовой нагрузке:

Сечение жилы (мм2)	Двухжильный	Трехжильный
1,5	18 Ампер	15 Ампер
2,5	25 Ампер	21 Ампер
4	32 Ампера	27 Ампер

При эксплуатации проводки особое внимание уделяется токовой нагрузке на провод, категорически запрещается превышать допустимый ток. ПВХ оболочка не поддерживает процесс горения, однако, при воздействии на нее высоких температур теряет свои электроизоляционные качества, что может вызвать ее разрушение и замыкание токоведущих жил. Температура нагрева кабеля при приеме нагрузки не должна превышать 70⁰С. Исходя из токовых характеристик, в соответствии с данными таблицы сечений, допустимая максимальная токовая нагрузка на провод марки ППВ для сетей освещения, где используется двухжильный вариант, составляет 32 Ампера. В силовых сетях для трехжильного проводника действующее значение тока не должно превышать 27 Ампер.

В соответствии требованиями электробезопасности, сопротивление изоляции в условиях температуры окружающей среды в пределах 20⁰С, должно быть не менее 1 МОм.

Необходимо отметить такие технические характеристики ППВ, как способность эксплуатироваться без ограничений при низких температурах, достигающих -50⁰С, и стопроцентной влажности окружающей среды. Однако следует иметь в виду, что работы по прокладке провода можно осуществлять при температуре не ниже -15⁰С. При производстве монтажа следует выдерживать радиус изгиба, который не должен превышать 10 его диаметров.

Что касается расчетной массы и наружного диаметра, значения предоставлены в таблице:

Срок службы провода ППВ, при котором сохраняются все технические характеристики, составляет 15 лет, при условии соблюдения условий эксплуатации. Производитель продукции предоставляет гарантию сроком на 2 года.

Более подробно о данном марке проводника вы можете узнать из видео:

Вот мы и рассмотрели технические характеристики провода ППВ, а также его область применения и сечения. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

• Как провести электропроводку в доме
• Характеристики кабеля ВВГ
• Расчет сечения провода по мощности и длине

область применения, условия эксплуатации и предельная мощность

Перед эксплуатацией провода ППВ при проведении монтажа осветительных сетей важно разобраться в маркировке и особенностях конструкции.

Провод ППВ: особенности конструкции определяют сферу применения

При установке осветительных систем или подключении определённых приборов не обойтись без кабеля. ППВ используется для подключения машин с переменным напряжением 450 В либо 1000 В (постоянным).

При монтаже важно учитывать технические характеристики, особенности конструкции и сечения.

Особенности расшифровки маркировки

Четкая маркировка кабеля буквами и цифрами упрощает работу с ним. Маркирование производится согласно таким особенностям:

1. Чтобы определить из чего изготовлена токоведущая часть, стоит обратить внимание на маркировку. Если указана буква А, то жила создана из алюминия. Если буква отсутствует, то материал – медь.
2. Если маркировка из двух букв, первая из которых П, то буква указывает на то, что это провод, а вторая буква указывает на тип, например, плоский.
3. Буквенное обозначение используется и для указания материала оболочки. В – поливинилхлорид.
4. Цифра указывает количество жил, сечение.
5. Обозначается максимально возможное напряжение.

С учетом этих особенностей маркировка ППВ 2х4-380 расшифровывается как провод плоский, двухжильный, сечение жилы 4 мм2, при допустимом напряжении в 380 Вольт.

Конструкция

В основе конструкции ППВ лежит две или три токопроводящие жилы. Показатель сечения от 1,5 до 4 мм. Материал изготовления — медь. Цвет оболочки не регулируется нормативными требованиями, поэтому окраска проводится по усмотрению производителей.

Где применяется?

ППВ кабель подходит для установки электропроводки и силовых систем. Подходит для эксплуатации в сетях с переменным напряжением 450 Вольт и частотой до 400 Герц. Если постоянный ток, то ППВ используется при напряжении до 1000 Вольт.

Область применения определяется свойствами материала оболочки ППВ. Изделие подходит для стационарной и не гибкой укладки. Рекомендуется размещать ППВ в трубах и каналах строительных конструкций. Область применения широкая, даже на опасных объектах химического производства. Сферу применения можно условно разделить:

1. Электрическая проводка снаружи в закрытых помещениях.
2. Жилые, нежилые и производственные здания.
3. Коммуникационные системы.

Станки, агрегаты, приборы освещения, электроустановки – не важно что, но для подключения  используется ППВ.

Технические характеристики

Черта любого кабеля – время при котором провод эксплуатируется при стабильном напряжении с определенной нагрузкой в сети. ППВ подбирается с учетом сечения, которое соответствует  нагрузке:

• при 1,5 мм 18 Ампер, а трехжильный кабель — 15 Ампер;
• при 2,5 мм – 25 Ампер, трехжильный – 21 Ампер;
• при 4 мм – 32 Ампера, трёхжильный – 27 Ампер.

[stextbox id=»alert»]Категорически запрещено превышать рекомендуемые показатели токовой нагрузке на провод. [/stextbox]

Оболочка из ПВХ не горит, но высокие температуры разрушают электроизоляционные качества, что влияет на ее целостность и приводит к замыканию токоведущих жил. Согласно характеристикам ППВ устойчив к воздействию влаги, повышенных температур, пара и конденсата. Такие черты позволяют превосходить над другой продукцией. Плесень, механические воздействия, грибок – все это не влияет на подобный кабель. Выпускается изделие в мотках на 100 метров.

При выборе ППВ учитывают сечение и характеристики изделия. Согласно сечению, устанавливается показатель нагрузки на провод марки ППВ. В сетях для трехжильного проводника допускается нагрузка в 27 Ампер.

Поливинилхлорид – материал изоляции, который характеризируется прочностью. Применение особого компонента позволяет отпугнуть от провода грызунов. Такая изоляция самозатухающая.

Двужильный

Встречается в старых постройках, дачных домиках, гаражах, где используется для оформления простых осветительных сетей. При применении двухжильной модели допускается нагрузка в 32 Ампера.

Трехжильный

При эксплуатации трехфазных сетей с напряжением в 380В рекомендуется использовать кабель с тремя жилами.

Такой вариант используется и для обычного здания с однофазным переменным током, но только там должен присутствовать контур заземления. Современные дома предусматривают подобную конструкцию. Во время подключения, крайними жилами являются «фаза» и «ноль», средняя же — заземляющий отвод. Трехжильным ППВ обеспечивают осветительные системы с подключением по двум линиям, например, люстра с несколькими светильниками.

Особенности эксплуатации

Учитывая особенности эксплуатации, удастся продлить срок службы изделия. Температура при которой допускается бесперебойная работа кабеля 700С. Согласно требованиям электробезопасности, при температуре окружающей среды в 200С сопротивление изоляции должно быть не менее 1 МОм.

Главные характеристики ППВ:

• эксплуатации при низких температурах, достигающих показателя -500С;
• Допускается применение при стопроцентной влажности окружающей среды.

[stextbox id=»warning»]Прокладка такого провода осуществляется в определенных условиях: при температуре до -150С, при этом радиус изгиба не должен превышать его диаметр в 10 раз. [/stextbox]

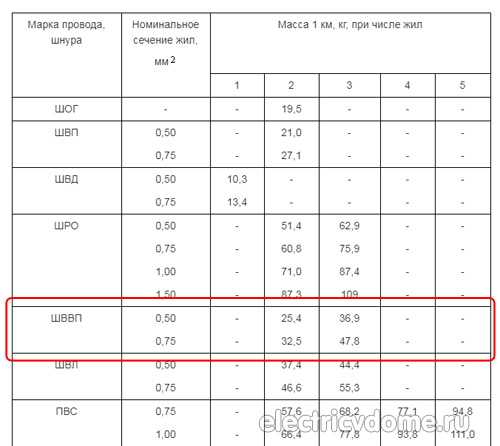

Наружный диаметр: таблица

Представленная таблица облегчит поиск подходящего ППВ, сэкономит время пользователей.

Срок службы и производители

Чтобы сохранить технические характеристики изделия, важно придерживаться рекомендаций к эксплуатации, а также рекомендуемого срока службы. В среднем срок составляет 15 лет, часто производители продукции предоставляют гарантию на 2 года. Популярные производители:

1. ОАО «Электрокабель» занимается производством двух и трехжильных ППВ сечением от 0,75 до 6,0 мм². Компания предоставляет гарантию на 2 года, отсчет идет с момента эксплуатации.
2. Все типоразмеры ООО «Камский кабель» предоставляет заказчикам и выполняет индивидуальные заказы.
3. ОАО «Севкабель» выпускает на рынок ППВ с медной жилой сечением от 1,5 до 4,0 мм² и в алюминиевом варианте от 2,5 до 4,0 мм².

Среди такого разнообразия каждый подберет подходящую продукцию, которая прослужит бесперебойно долгие годы. Изделия соответствуют требованиям ГОСТ и международным стандартам, поэтому не подведут.

ППВ – популярная модель кабеля, которая представлена на рынке от разных производителей. Производство ведется согласно существующим стандартам. Кабель представлен двухжильными и трехжильными моделями.

Подбирается в зависимости от предстоящей нагрузки. Важно учитывать сечение изделия. Популярность объясняется характеристиками, которые определяют сферу использования. Такое изделие не боится влаги и высоких температур, поэтому используется там, где другие провода не подходят. Следуя условиям эксплуатации, удастся продлить срок службы изделия, который составляет 15 лет.

Полезное видео

Провод

ППВ: технические характеристики, сечения, расшифровка

Данная марка медной жилы популярна при монтаже стационарной электропроводки сетей освещения, а также для соединения электрооборудования, механизмов и машин, работающих от напряжения до 450 В (переменного) или 1000 В (постоянного) частотой до до 400 Гц. В этой статье мы рассмотрим технические характеристики провода ППВ, а также его конструкцию и существующие сечения.

• Маркировка Пояснение
• Дизайн и объем
• Технические характеристики

Маркировка Пояснение

Все марки проводов, а также кабелей и шнуров маркируются набором соответствующих буквенно-цифровых символов. Система маркировки кабельной продукции выполнена в соответствии со следующим описанием:

I II III IV V — VI

1. Материал, из которого изготовлена ​​токоведущая часть, если на позиции I указана буква А, сердечник изготовлен из алюминия. При отсутствии буквенного обозначения сердечник выполнен из меди.
2. Символ, состоящий из двух букв, первая из которых обязательно будет Р, что означает провод, вторая будет указывать на его тип. В данном случае она плоская.
3. Буквенное обозначение материала корпуса. Б – поливинилхлорид (ПВХ).
4. Указывает количество ядер.
5. Сечение
6. Максимально допустимое напряжение.

Пример маркировки: ППВ 2х4-380 — плоский провод, двухжильный, сечение жилы 4 мм ² , напряжение сети 380 вольт.

Конструкция и область применения

Для монтажа электропроводки сетей освещения и энергосистем наибольшее распространение получил провод ППВ. Он пригоден для работы в сетях с переменным напряжением до 450 вольт и частотой до 400 герц. В электрических системах постоянного тока ППВ может эксплуатироваться с рабочим напряжением до 1000 вольт.

Провод ППВ — техническое изделие, основу которого составляют две или три токопроводящие жилы сечением от 1,5 до 4 мм, изготовленные из меди. Бесшовные медные провода (1) уложены в одной плоскости и покрыты поливинилхлоридной (ПВХ) оболочкой (2). Цвет скорлупы не регламентируется требованиями нормативных документов, поэтому окраска может производиться на усмотрение производителя.

Внешний вид жилы:

Свойства оболочки поливинилхлоридной определяют назначение ее применения для стационарной и негибкой прокладки, с рекомендуемым размещением в полости труб и каналов строительных конструкций или на лотках.

Технические условия

Основной характеристикой провода является его способность выдерживать токовую нагрузку без ограничения времени. Таблица сечений ППВ и их соответствия действующей нагрузке:

Сечение жилы (мм 2 )	Двухжильный	Трехжильный
1,5	18 А	15 А
2,5	25 А	21 ампер
4	32 ампера	27 А

При эксплуатации электропроводки особое внимание уделяется токовой нагрузке на провод, категорически запрещается превышать допустимый ток. Оболочка из ПВХ не поддерживает процесс горения, однако при воздействии высоких температур, он теряет свои электроизоляционные свойства, что может вызвать его разрушение и замыкание токоведущих жил. Температура нагрева кабеля при приеме нагрузки не должна превышать 70 ⁰ С. Исходя из токовых характеристик, в соответствии с данными таблицы сечения, допустимая максимальная токовая нагрузка на провод ППВ для сетей освещения, где применяется двухпроводное исполнение, составляет 32 Ампера. В силовых сетях для трехжильного проводника действующее значение тока не должно превышать 27 Ампер.

В соответствии с требованиями электробезопасности сопротивление изоляции при температуре окружающей среды в пределах 20 ⁰ С, должно быть не менее 1 МОм.

Следует отметить такие технические характеристики ППВ, как возможность эксплуатации без ограничений при низких температурах, достигающих -50 ⁰ С, и стопроцентной влажности окружающей среды. Однако следует учитывать, что работы по укладке провода можно проводить при температуре не ниже -15 ⁰ С. При монтаже следует выдерживать радиус изгиба, который не должен превышать 10 диаметров.

Что касается расчетной массы и наружного диаметра, то значения приведены в таблице:

Срок службы провода ППВ, при котором сохраняются все технические характеристики, составляет 15 лет при соблюдении условий эксплуатации. Производитель продукции предоставляет гарантию 2 года.

Подробнее об этой марке проводника вы можете узнать из видео:

Вот мы и рассмотрели технические характеристики провода ППВ, а также область его применения и сечение. Надеемся, предоставленная информация была для вас полезной и интересной!

Также рекомендуем прочитать:

• Как провести электропроводку в доме
• Технические характеристики кабеля ВВГ
• Расчет сечения провода по мощности и длине

Опубликовано: 10.04.2017 Обновлено: 30.07.2018 Пока без коментариев
