Схема китайского будильника. Схема и устройство электронного будильника: разбираем китайский будильник за $1

Как устроен дешевый китайский электронный будильник. Из каких основных компонентов он состоит. Как разобрать и использовать детали будильника в своих поделках. Какие схемы можно собрать на основе китайского будильника.

Основные компоненты дешевого электронного будильника

Дешевые китайские электронные будильники стоимостью около $1 получили широкое распространение благодаря своей доступности и достаточной функциональности. Рассмотрим, из каких основных компонентов состоит такой бюджетный будильник:

• Микросхема-контроллер — «мозг» устройства, управляет всеми функциями
• Кварцевый резонатор — обеспечивает точность хода часов
• ЖК-дисплей — для отображения времени и другой информации
• Пьезоизлучатель — для подачи звукового сигнала будильника
• Кнопки управления — для настройки времени, будильника и других функций
• Батарейка — обычно CR2032 для питания схемы
• Печатная плата — на которой смонтированы все компоненты
• Пластиковый корпус

Как видим, схема достаточно простая, что и обуславливает низкую стоимость таких будильников.

Как разобрать китайский будильник

Разобрать дешевый будильник несложно, для этого потребуется лишь отвертка. Порядок разборки следующий:

1. Снимите заднюю крышку корпуса, открутив крепежные винты
2. Аккуратно извлеките плату с электроникой из передней части корпуса
3. Отсоедините ЖК-дисплей и пьезоизлучатель, если они крепятся отдельно
4. При необходимости выпаяйте нужные компоненты с платы

Будьте осторожны при разборке, чтобы не повредить хрупкие детали. ЖК-дисплей и пьезоизлучатель обычно можно легко отсоединить.

Полезные детали из китайского будильника

После разборки дешевого будильника можно получить несколько полезных деталей для своих радиолюбительских проектов:

• Кварцевый резонатор — может пригодиться для построения точных генераторов
• Пьезоизлучатель — можно использовать для подачи звуковых сигналов
• ЖК-дисплей — подойдет для индикации в других устройствах
• Микросхема-контроллер — можно перепрограммировать для своих задач
• Кнопки управления — пригодятся для организации пользовательского интерфейса

Таким образом, за небольшую сумму можно получить набор полезных электронных компонентов для своих поделок.

Схемы на основе китайского будильника

Используя компоненты из разобранного дешевого будильника, можно собрать несколько интересных устройств:

Автомат полива комнатных растений

Схема использует контакты будильника для включения насоса в заданное время. Время работы насоса регулируется от 2 до 15 секунд.

Таймер для создания эффекта присутствия

Устройство включает освещение на 3 часа утром и вечером, имитируя присутствие хозяев в доме.

Сигнализатор поклевки для рыбалки

При поклевке срабатывает звуковая и световая сигнализация. Схема реагирует даже на слабые поклевки.

Таким образом, дешевый китайский будильник может стать отличной основой для различных самодельных электронных устройств.

Преимущества и недостатки дешевых электронных будильников

Дешевые китайские будильники имеют как плюсы, так и минусы:

Преимущества:

• Низкая стоимость — доступны практически каждому
• Достаточная функциональность для базовых задач
• Компактные размеры
• Длительное время работы от батарейки
• Возможность разобрать и использовать компоненты

Недостатки:

• Невысокое качество изготовления
• Ограниченный набор функций
• Не очень удобное управление
• Низкая надежность и долговечность
• Посредственное качество звука будильника

Несмотря на недостатки, за свою цену такие будильники вполне оправдывают себя и пользуются заслуженной популярностью.

Альтернативы дешевым электронным будильникам

Если вам нужен более качественный и функциональный будильник, стоит обратить внимание на следующие альтернативы:

• Радиобудильники — помимо будильника имеют FM-радио
• Проекционные будильники — проецируют время на стену или потолок
• Смарт-будильники — имеют расширенные функции и связь со смартфоном
• Будильники с датчиками освещенности — адаптируют яркость под окружающее освещение
• Многофункциональные часы-метеостанции — дополнительно измеряют температуру, влажность и др.

Такие устройства стоят дороже, но предлагают намного больше возможностей по сравнению с простыми дешевыми будильниками.

Заключение

Дешевые китайские электронные будильники, несмотря на свою простоту, являются весьма полезными устройствами. Их можно использовать как по прямому назначению, так и в качестве источника деталей для самодельных проектов. Понимание устройства и схемы такого будильника позволяет оценить его возможности и ограничения. При необходимости всегда можно подобрать более функциональную альтернативу под конкретные задачи.

Разбираем китайский будильник стоимостью $1

Судя по надписи на самих часах это всё же японский будильник, но нас интересует не производитель, а детали, которые можно взять из этого недорогого устройства 🙂

Я разбираю этот будильник не только для того, чтобы взять из него необходимые детали, ещё по картинкам вы сможете собрать его, если ранее вы пытались его починить) Прежде извлекаем внутренюю коробочку с часами из прозрачного корпуса.

Осторожно снимите стрелки.

На задней стенке нужно снять ручки настройки часов.

Теперь с четырёх сторон будильника открываем пластмассовые защёлки. Будьте осторожны, защёлки легко ломаются!

В нижней части часов расположен электродвигатель, он состоит из металлических пластин с катушкой медной проволоки и постоянного магнита, совмещённого с маленькой шестерёнкой. Этот электродвигатель работает от импульсов тока, поступаемых с микросхемы на плате.

Снимаем верхние шестеренки.

Вынимаем катушку электродвигателя и платмассовую перегородку. Провода у катушки очень тонкие и любое неточное движение руки приведёт к обрыву провода!

Снимаем шестерни.

Мне этот будильник больше не нужен, поэтому я оторвал катушку электродвигателя.

Отгибаем металические контакты будильника и вынимаем шестерёнку.

По одному отрываем контакты от электрической платы, они крепятся на пластмассовых штырьках от корпуса.

На плате залитая микросхема, кварц и вынесен на проводах маленький динамик. Эту плату можно использовать в качестве охранного устройства или другого устройства для подачи звукового сигнала, о таких схемах я ещё не раз буду рассказывать на страницах сайта.

Не торопитесь выбрасывать пластмассовую коробку, в ней остался отсек для батарейки и его можно также использовать в качестве корпуса для охранного устройства.

Шестерёнки от будильника можно использовать для различных самоделок.

Исполнительное устройство к китайскому будильнику

Исполнительное устройство к китайскому будильнику

категория

Электроника в быту

материалы в категории

Радиоконструктор, 2000 год, № 5, стр 30

Китайские будильники вошли в наш обиход как довольно точное и, самое главное, не дорогое устройство. У многих возникает вопрос- а можно ли сделать так чтобы по сигналу будильника включалось какое-то электронное устройство или просто освещение?
Ответ- конечно можно! Ведь по сути будильник имеет в своем составе звуковой излучатель на который поступают электрические импульсы и эти импульсы очень даже можно заставить включать электромагнитное реле.

Вариант схемы исполнительного устройства для китайского будильника представлен на рисунке

Схема подразумевает применение двух будильников- по сигналу одно реле включается, по сигналу с другого- выключается. В принципе если вариант с выключением не обязателен то схему можно и упростить применив всего один будильник Б2
Принцип срабатывания реле построен на эффекте гистерезиса самого реле- если для пуска реле требуется довольно значительный ток, то для удержания его в включенном состоянии ток нужен уже гораздо меньше.

На первый взгляд реле должно быть постоянно замкнуто- ведь оно подключено постоянно к «плюсу» питания и к «земле» через резистор R3. На самом деле тока проходящего через резистор R3 будет не достаточно для срабатывания реле. Для того чтобы оно сработало необходимо дать ему небольшой толчок. Роль толчка в данном случае выполняет транзистор VT4. При появлении сигнала с будильника Б2, на его базу попадут импульсы усиленные транзистором VT2, он начнет открываться и реле окажется подключенным непосредственно к «земле».
Таким образом для срабатывания реле применяются импульсы выходящие с будильника при появлении сигнала а для удержания реле в включенном состоянии достаточно тока проходящего через резистор R3.

Выключение реле работает таким-же образом: при включении будильника Б1 начнет открываться транзистор VT3, но он начнет кратковременно закорачивать обмотку реле и оно отключится.

Схема пищалки из китайского будильника. Разбираем китайский будильник стоимостью $1. Для схемы «говорящие часы»

Радиосхемы начинающим

В. ПОЛОВИНКИН, г. Железногорск Курской обл .
Радио, 2002 год, № 4

В последнее время широкое распространение получили кварцевые часы-будильник китайского производства, отличающиеся сравнительно большой громкостью звонка и дешевизной. Если часы вышли из строя, но будильник еще работает, его можно использовать в различных радиолюбительских конструкциях. К примеру, в предлагаемом сигнализаторе поклевки. Он реагирует как на резкую поклевку, так и на осторожную, как на потяжку внутрь водоема, так и на движение в сторону берега.

В основе работы сигнализатора — взаимодействие магнитоуправляемых контактов (геркона) с постоянным магнитом. Пока магнит вблизи геркона, его контакты находятся в одном состоянии, а при удалении магнита — в другом.

Схема сигнализатора приведена на рис. 1,а , а расположение выводов на плате будильника — на рис. 1,б . Когда контакты геркона SF1 разомкнуты (при переноске устройства), транзисторы VT1, VT2 закрыты, потребляемый от источника питания G1 ток не превышает 1 мкА — это ток потребления микросхемы DD1 будильника. В дежурном режиме, при расположении магнита практически над контактами геркона, они оказываются замкнутыми, но состояние сигнализатора не изменяется.

Стоит хотя бы кратковременно сдвинуться магниту относительно оси геркона вперед или назад, как контакты геркона разомкнутся. На базу транзистора VT1 через цепочку R1C1 поступит отрицательный импульс. Транзистор откроется, и через него зарядится конденсатор С2. В результате транзистор VT2 откроется и включит звуковой генератор будильника, а конденсатор С2 начнет разряжаться через резистор R3 и эмиттерный переход транзистора VT2. Продолжительность работы генератора зависит от параметров цепочки C2R3 и при указанных на схеме номиналах составляет примерно 2 с. В течение этого времени будет раздаваться звуковой сигнал. Одновременно переменное напряжение с вывода 3 будильника подается через конденсатор СЗ на светодиод HL1, и он вспыхивает Яркость вспышек зависит от емкости конденсатора СЗ, к сожалению, она небольшая, поскольку при увеличении емкости конденсатора громкость звука будильника уменьшается.

При желании увеличить яркость светодиода, нужно собрать усилительный каскад по схеме, приведенной на рис. 2 .

Геркон может быть КЭМ-1, КЭМ-2 или другой с контактами на замыкание. Транзисторы — любые другие из указанных на схеме серий. Конденсаторы — КМ-6 и К50-35 (СЗ — на рис. 2), резисторы — МЛТ-0,125 или МЛТ-0,25. Диод — любой другой кремниевый, светодиод — любой из серии АЛ307. Магнит — от датчика охранной сигнализации «СМК» в пластмассовом корпусе с отверстиями для крепления лески. Возможно использование другого постоянного магнита, к которому эпоксидным клеем ЭДП прикрепляют два колечка на таком расстоянии, чтобы после пропускания через них лески магнит не мог поворачиваться вокруг своей оси.

Детали монтируют на плате (рис. 3 ) и прикрепляют ее к верхней крышке корпуса — мыльницы.

Сигнализатор поклевки из китайского будильника

Сигнализатор поклевки из китайского будильника

категория

Радиосхемы начинающим

материалы в категории

В. ПОЛОВИНКИН, г. Железногорск Курской обл.
Радио, 2002 год, № 4

В последнее время широкое распространение получили кварцевые часы-будильник китайского производства, отличающиеся сравнительно большой громкостью звонка и дешевизной. Если часы вышли из строя, но будильник еще работает, его можно использовать в различных радиолюбительских конструкциях. К примеру, в предлагаемом сигнализаторе поклевки. Он реагирует как на резкую поклевку, так и на осторожную, как на потяжку внутрь водоема, так и на движение в сторону берега.

В основе работы сигнализатора — взаимодействие магнитоуправляемых контактов (геркона) с постоянным магнитом. Пока магнит вблизи геркона, его контакты находятся в одном состоянии, а при удалении магнита — в другом.

Схема сигнализатора приведена на рис. 1,а, а расположение выводов на плате будильника — на рис. 1,б. Когда контакты геркона SF1 разомкнуты (при переноске устройства), транзисторы VT1, VT2 закрыты, потребляемый от источника питания G1 ток не превышает 1 мкА — это ток потребления микросхемы DD1 будильника. В дежурном режиме, при расположении магнита практически над контактами геркона, они оказываются замкнутыми, но состояние сигнализатора не изменяется.

Стоит хотя бы кратковременно сдвинуться магниту относительно оси геркона вперед или назад, как контакты геркона разомкнутся. На базу транзистора VT1 через цепочку R1C1 поступит отрицательный импульс. Транзистор откроется, и через него зарядится конденсатор С2. В результате транзистор VT2 откроется и включит звуковой генератор будильника, а конденсатор С2 начнет разряжаться через резистор R3 и эмиттерный переход транзистора VT2. Продолжительность работы генератора зависит от параметров цепочки C2R3 и при указанных на схеме номиналах составляет примерно 2 с. В течение этого времени будет раздаваться звуковой сигнал. Одновременно переменное напряжение с вывода 3 будильника подается через конденсатор СЗ на светодиод HL1, и он вспыхивает Яркость вспышек зависит от емкости конденсатора СЗ, к сожалению, она небольшая, поскольку при увеличении емкости конденсатора громкость звука будильника уменьшается.

При желании увеличить яркость светодиода, нужно собрать усилительный каскад по схеме, приведенной на рис. 2.

Геркон может быть КЭМ-1, КЭМ-2 или другой с контактами на замыкание. Транзисторы — любые другие из указанных на схеме серий. Конденсаторы — КМ-6 и К50-35 (СЗ — на рис. 2), резисторы — МЛТ-0,125 или МЛТ-0,25. Диод — любой другой кремниевый, светодиод — любой из серии АЛ307. Магнит — от датчика охранной сигнализации «СМК» в пластмассовом корпусе с отверстиями для крепления лески. Возможно использование другого постоянного магнита, к которому эпоксидным клеем ЭДП прикрепляют два колечка на таком расстоянии, чтобы после пропускания через них лески магнит не мог поворачиваться вокруг своей оси.

Детали монтируют на плате (рис. 3) и прикрепляют ее к верхней крышке корпуса — мыльницы.

Светодиод фиксируют на крышке клеем 88Н или эпоксидным Напротив излучателя будильника в боковой стенке крышки сверлят отверстия. А сверху на крышке рисуют прямоугольник над герконом — он позволит точно ориентировать постоянный магнит. Во время рыбалки удочку, сигнализатор и постоянный магнит размещают так, как показано на рис. 4.

При отсутствии указанного будильника сигнализатор можно выполнить на транзисторах (рис. 5).

Входной каскад остается прежним, но конденсатор С2 применен значительно большей емкости. С него напряжение поступает на мультивибратор, выполненный на транзисторах VT2, VT3. Частота следования его импульсов около 2000 Гц. С коллектора транзистора VT2 импульсы поступают через конденсатор СЗ на светодиод и зажигают его. Излучатель звука — капсюль BF1 — включен в коллекторную цепь транзистора VT3, являясь нагрузкой каскада.

Капсюль лучше использовать от зарубежных зажигалок с музыкой, резонансная частота которых примерно равна указанной частоте мультивибратора. Несколько хуже звучат капсюли ТЭМК-3 и ДЭМК, используемые в телефонах. Можно попробовать также применить капсюль ТК-67, перемотав его обмотку до получения сопротивления 15 Ом. В любом варианте для получения более громкого звука, возможно, придется более точно установить частоту мультивибратора подбором резисторов R4 и R5.

От редакции. Следует отметить, что при выбранной схеме включения светодиода повышать напряжение питания свыше 1,5 В нельзя.

Часы DIY с прозрачным корпусом, термометром, приглушением яркости, будильником, датой, почасовым сигналом. Отличный конструктор

Часы в прозрачном корпусе для самостоятельной пайки/сборки.
Мне очень понравились. Рекомендую брать для дома, если нравится паять и хочется немного повозившись, получить красивую, стильную, практичную вещь. А также как прекрасный набор в подарок ребенку, не боящемуся паяльника.

Мне-же часы нужны стали потому, что в семье появился маленький ребенок и мы стали часто вставать по ночам. А ночью, когда ребенок может просыпаться по разным причинам в любое время, ты спросонки не понимаешь что происходит и который сейчас час. То ли уже утро, то ли ты спал всего пятнадцать минут с прошлого подъема ))
И показатель температуры воздуха в комнате тоже не помешает.
В общем, если интересно — добро пожаловать далее…

Технические характеристики:
Дисплей: 4-разрядный светодиодный
Дисплей цвет: зеленый
Питание: 1 * CR1220 кнопку батареи (не включены)
Размер печатной платы: 9.5*3.5 см/3.7 * дюйма
Размер упаковки: прибл. 12.5*8.5*4 см/4.92*3.35 * 1.6in
Вес упаковки: 116 г/4.11 унц.

Любителям пакетиков сюда:

Что мы получаем:
Получаем несколько пакетиков с деталюшками.

И инструкцию на английском:

Деталюшки красивые, но мелкие.

Признаться, я сначала засомневался в своих возможностях аккуратно припаять все мелкие детальки на свои места. Побоялся, что не смогу обеспечить качественный пропай и при этом не сжечь ничего. Кроме этого, было сомнение, что китайцы где нибудь да не накосячат с качеством именно радиодеталей, часы не запустятся и я не смогу определить причину.
Тем более, что есть часть отывов о некоторых неисправных детальках.

Но внимательно прочитав отзывы к товару, которых на странице продавца очень много, понял, что смогу, поскольку в отзывах не было таких слов: «я все правильно спаял, а оно вообще не работает».

Зато были отзывы:
— собирать буду чуть позже вместе с маленьким сыном.
— сборка проблем не вызвала, все заработало сразу.
— собрал, все работает, отлично.
— классный обучающий конструктор, ребенка научил паять

Ну, если ребенка на этом конструкторе научили паять, то у меня есть шанс.
В общем поехали:
Самое классное — это фото уже собранной платы часов на странице товара.
Смотрим на нее и аккуратно копируем.

Хотя стоп!
Вот и первый косяк.

Сначала приуныл думая, что это только начало и дальше будет еще такого много.
Даже написал продавцу об этом и приложил фото.
Продавец ответил: припаивай и все будет ОК. Тыж купил, чтоб паять?
Ну, а если не получится — напиши мне.
Я припаял и проверил остальные. Больше непропая не нашел, поэтому дальнейшие фото будут из разряда: «как нарисовать сову».

И тут опять стоп!
В отзывах читал, что у кого-то не получилось отключить почасовой сигнал, а мне он совсем не нужен, поскольку, как я говорил, часы будут стоять в комнате с маленьким ребенком.
И этот звук и уже тем более звук будильника совсем не нужен.
Исходя из этого принято решение вынести с платы пищалку на тонкие проводки, потому как выпаять пищалку после припаивания дисплея будет невозможно. А с проводков отпаять — нет проблем.

Вставляем микросхемы в кроватки и… уфф!

Собираем корпус часов, который сделан из фигурно вырезанных из оргстекла деталей.
Детальки покрыты бумагой, для защиты от царапин.


Примеряем, собираем:

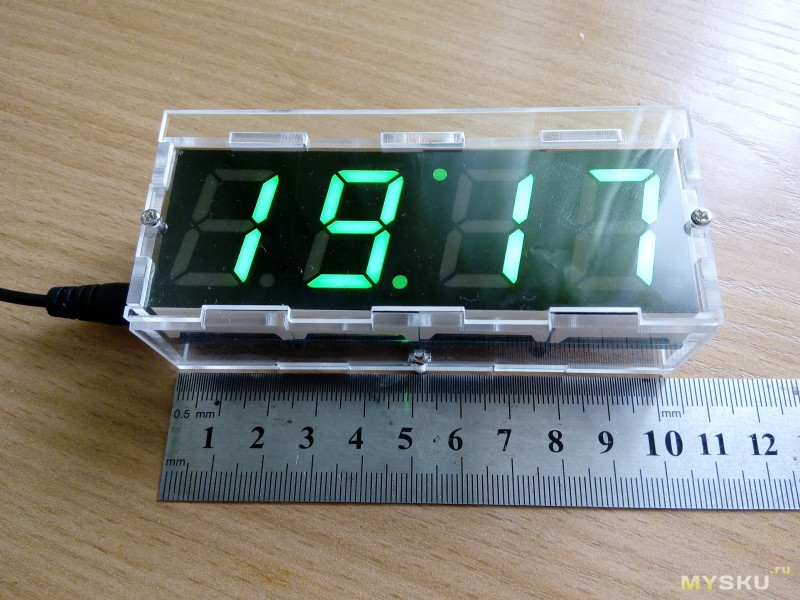

Размеры корпуса:
103х50х30мм

Забыл сказать, часы питаются от кабеля USB.
Блока питания в комплекте нет, но подойдет практически любой зарядник от телефона, даже от старой нокии, поскольку потребление часов совсем мизерное.
У меня нашлось старое зарядное устройство с током 350мА.

Также для нормальной работы часов им необходима батарейка CR1220, которая не поставляется с набором. Батарейка нужна, для сохранения настроенного времени, пока отключают свет и для сохранения ваших настроек.

Часы собраны и вроде работают.
Теперь им требуется настройка.
Я перевел инструкцию и напишу ее для вас простыми, но русскими словами.
Первый запуск/сброс настроек:
Нажимаем одновременно две кнопки и удерживаем 5сек.
Часы покажут 7:59 и через 5 сек 8:00 и пискнут будильником.

Часы отображают показания по следующей схеме:
45 сек — часы
5 сек — температура
5 сек — дата
5 сек — день недели

Если нажимать нижнюю кнопку — часы последовательно покажут:
— температуру
— дату
— день недели
При этом можно зафиксить отображение, например температуры или даты или дня недели.
Просто не нажимаем дальше и отображение фиксируется.
Но тут нужно разобраться. Возможно часы переходят в режим настройки и постоянное ожидание нажатия кнопок.

Всего доступны следующие режимы:
— часы
— будильник
— почасовой сигнал
— дата (месяц, число)
— день недели
— температура воздуха
— приглушение яркости дисплея (автоматически в темноте)

Настройка:
Режимы для настройки разделены на две группы:
1. Нажимаем на верхнюю кнопку. Начинают мигать цифры.
Нижней кнопкой изменяем значение.
— часов
— будильника
— почасового сигнала
Можно отключить например будильник, если убрать горящую точку.

2. Нажимаем на нижнюю кнопку. Часы переходят в режим отображения температуры.
Верхней кнопкой изменяем:
— температура воздуха (калибровка по другому термометру)
— дата (месяц, число)
— день недели
нижней кнопкой меняем значение.

Проверка автояркости:
Сначала проверял закрывая пальцем фоторезистор. Ничего не меняется. Затем тушил свет. Также яркость не изменилась. Но часы при этом находились перед монитором компьютера. Хоть в комнате и было темно, но также ничего не изменилось. Но когда вообще весь свет, попадаемый на фоторезистор устранил, яркость уменьшилась.

Дополнение (из отзывов о товаре):
кому не нужны градусы и дата, 6, 7 ногу садим на землю — остаются только часы. фоторезистор красим маркером ( подбираем под свою освещенность)

Сборка прошла успешно, если остались лишние детали.
Жду ваших комментариев, критики.
Исправлю ошибки, если найдете.

Обзор-переделка таких часов:
mysku.ru/blog/ebay/39636.html
Обзор похожих часов:
mysku.ru/blog/aliexpress/41736.html

Два устройства на основе китайского будильника

Категория

Бытовая автоматика

материалы в категории

В. Каравкин
Радиоконструктор, 2001 год, №5, стр 29- 31

Сейчас практически во всех торговых палатках можно купить простенький электромеханический будильник китайского производства по очень даже приемлемой цене. При всей своей простоте данные будильники имеют достаточно хорошую точность хода и самое главное- наличие электромеханических контактов, замыкающихся при срабатывании будильника. Если к этим контактам аккуратно припаять провода (а делать это нужно крайне аккуратно чтобы не расплавить пластиковую основу), то с их помощью можно управлять различными устройствами, которые будут срабатывать по сигналу в заранее установленной время. Схемы двух таким устройств и приводятся ниже:

Автомат полива домашних растений

Суть устройства- при срабатывании будильника включается электронасос, подающий воду для комнатных растений (автор предлагает для этой цели использовать самый обыкновенный автомобильный стеклоомыватель с уже имеющимся резервуаром).
Так как время замыкания контактов может быть достаточно длительным (иногда даже до 1 часа!), то устройство снабжено таймером. Время таймера (а следовательно и время работы насоса) можно регулировать переменным резистором R4 в пределах от 2 до 15 секунд в зависимости от мощности насоса и размера поливаемого растения.

Эффект присутствия

Это устройство включает освещение когда хозяева отсутствуют, создавая тем самым эффект присутствия чтобы сбить с толку непрошенных гостей. Свет включается на 3 часа: то есть если Вы установили будильник на 6.00, то свет включится в 6.00 и погаснет только лишь в 9.00. Затем, будильник вновь сработает уже в 18.00, свет включится а погаснет в 21.00

Устройство также представляет собою таймер, но с уже более длительной задержкой.

Если нужны подробности скачайте журнал-источник в нашей бесплатной библиотеке (ссылка указана в начале)

Самодельные электронные часы, элементная база — часть 2 / Хабр

Привет, geektimes! В первой части статьи были рассмотрены принципы получения точного времени на самодельных часах. Пойдем дальше, и рассмотрим, как и на чем это время лучше выводить.
Итак, у нас есть некая платформа (Arduino, Raspberry, PIC/AVR/STM-контроллер, etc), и стоит задача подключить к нему некую индикацию. Есть множество вариантов, которые мы и рассмотрим.

Сегментная индикация

Тут все просто. Сегментный индикатор состоит из обычных светодиодов, которые банально подключаются к микроконтроллеру через гасящие резисторы.

Осторожно, траффик!

Плюсы: простота конструкции, хорошие углы обзора, невысокая цена.
Минус: количество отображаемой информации ограничено.
Конструкции индикаторов бывают двух видов, с общим катодом и общим анодом, внутри это выглядит примерно так (схема с сайта производителя).

Есть 1001 статья как подключить светодиод к микроконтроллеру, гугл в помощь. Сложности начинаются тогда, когда мы захотим сделать большие часы — ведь смотреть на мелкий индикатор не особо удобно. Тогда нам нужны такие индикаторы (фото с eBay):

Они питаются от 12В, и напрямую от микроконтроллера просто не заработают. Тут нам в помощь приходит микросхема CD4511, как раз для этого предназначенная. Она не только преобразует данные с 4-битной линии в нужные цифры, но и содержит встроенный транзисторный ключ для подачи напряжения на индикатор. Таким образом, нам в схеме нужно будет иметь «силовое» напряжение в 9-12В, и отдельный понижающий преобразователь (например L7805) для питания «логики» схемы.

Матричные индикаторы

По сути, это те же светодиоды, только в виде матрицы 8х8. Фото с eBay:

Продаются на eBay в виде одиночных модулей либо готовых блоков, например по 4 штуки. Управление ими весьма просто — на модулях уже распаяна микросхема MAX7219, обеспечивающая их работу и подключение к микроконтроллеру с помощью всего лишь 5 проводов. Для Arduino есть много библиотек, желающие могут посмотреть код.
Плюсы: невысокая цена, хорошие углы обзора и яркость.
Минус: невысокое разрешение. Но для задачи вывода времени вполне достаточно.

ЖК-индикаторы

ЖК-индикаторы бывают графические и текстовые.

Графические дороже, однако позволяют выводить более разнообразную информацию (например график атмосферного давления). Текстовые дешевле, и с ними проще работать, они также позволяют выводить псевдографику — есть возможность загружать в дисплей пользовательские символы.

Работать с ЖК-индикатором из кода несложно, но есть определенный минус — индикатор требует много управляющих линий (от 7 до 12) от микроконтроллера, что неудобно. Поэтому китайцы придумали совместить ЖК-индикатор с i2c-контроллером, получилось в итоге очень удобно — для подключения достаточно всего 4х проводов (фото с eBay).

ЖК-индикаторы достаточно дешевые (если брать на еБее), крупные, их просто подключать, и можно выводить разнообразную информацию. Единственный минус это не очень большие углы обзора.

OLED-индикаторы

Являются улучшенным продолжением предыдущего варианта. Варьируются от маленьких и дешевых с диагональю 1.1″, до больших и дорогих. Фото с eBay.

Собственно, хороши всем кроме цены. Что касается мелких индикаторов, размером 0.9-1.1″, то (кроме изучения работы с i2c) какое-то практическое применение им найти сложно.

Газоразрядные индикаторы (ИН-14, ИН-18)

Эти индикаторы сейчас весьма популярны, видимо из-за «теплого лампового звукасвета» и оригинальности конструкции.

(фото с сайта nocrotec.com)

Схема их подключения несколько сложнее, т.к. эти индикаторы для зажигания используют напряжение в 170В. Преобразователь из 12В=>180В может быть сделан на микросхеме MAX771. Для подачи напряжения на индикаторы используется советская микросхема К155ИД1, которая специально для этого и была создана. Цена вопроса при самостоятельном изготовлении: около 500р за каждый индикатор и 100р за К155ИД1, все остальные детали, как писали в старых журналах, «дефицитными не являются». Основная сложность тут в том, что и ИН-хх, и К155ИД1, давно сняты с производства, и купить их можно разве что на радиорынках или в немногих специализированных магазинах.

С индикацией мы более-менее разобрались, осталось решить, какую аппаратную платформу лучше использовать. Тут есть несколько вариантов (самодельные я не рассматриваю, т.к. тем кто умеет развести плату и припаять процессор, эта статья не нужна).

Arduino

Самый простой вариант для начинающих. Готовая плата стоит недорого (около 10$ на eBay с бесплатной доставкой), имеет все необходимые разъемы для программирования. Фото с eBay:

Под Arduino есть огромное количество разных библиотек (например для тех же ЖК-экранов, модулей реального времени), Arduino аппаратно совместима с различными дополнительными модулями.
Главный минус: сложность отладки (только через консоль последовательного порта) и довольно-таки слабый по современным меркам процессор (2КБайт RAM и 16МГц).
Главный плюс: можно сделать много чего, практически не заморачиваясь с пайкой, покупкой программатора и разводкой плат, модули достаточно соединить друг с другом.

32-разрядные процессоры STM

Для тех кто захочет что-то помощнее, есть готовые платы с процессорами STM, например плата с STM32F103RBT6 и TFT-экраном. Фото с eBay:

Здесь мы уже имеем полноценную отладку в полноценной IDE (из всех разных мне больше понравилась Coocox IDE), однако понадобится отдельный программатор-отладчик ST-LINK с разъемом JTAG (цена вопроса 20-40$ на eBay). Как вариант, можно купить отладочную плату STM32F4Discovery, на которой этот программатор уже встроен, и его можно использовать отдельно.

Raspberry PI

И наконец, для тех кто хочет полной интеграции с современным миром, есть одноплатные компьютеры с Linux, всем уже наверное известные Raspberry PI. Фото с eBay:

Это полноценный компьютер с Linux, гигабайтом RAM и 4х-ядерным процессором на борту. С краю платы выведена панель из 40 пинов, позволяющая подключать различную периферию (пины доступны из кода, например на Python, не говоря о C/C++), есть также стандартный USB в виде 4х разъемов (можно подключить WiFi). Так же есть стандартный HDMI.
Мощности платы хватит к примеру, не только чтобы выводить время, но и чтобы держать HTTP-сервер для настройки параметров через web-интерфейс, подгружать прогноз погоды через интернет, и так далее. В общем, простор для полета фантазии большой.

С Raspberry (и процессорами STM32) есть одна единственная сложность — ее пины используют 3-вольтовую логику, а большинство внешних устройств (например ЖК-экраны) работают «по старинке» от 5В. Можно конечно подключить и так, в принципе заработает, но это не совсем правильный метод, да и испортить плату за 50$ как-то жалко. Правильный способ — использовать «logic level converter», который на eBay стоит всего 1-2$.
Фото с eBay:

Теперь достаточно подключить наше устройство через такой модуль, и все параметры будут согласованы.

ESP8266

Способ скорее экзотический, но довольно-таки перспективный в силу компактности и дешевизны решения. За совсем небольшие деньги (около 4-5$ на eBay) можно купить модуль ESP8266, содержащий процессор и WiFi на борту.
Фото с eBay:

Изначально такие модули предназначались как WiFi-мост для обмена по serial-порту, однако энтузиастами было написано множество альтернативных прошивок, позволяющих работать с датчиками, i2c-устройствами, PWM и пр. Гипотетически вполне возможно получать время от NTP-сервера и выводить его по i2c на дисплей. Для тех кто хочет подключить много различной периферии, есть специальные платы NodeMCU с большим числом выводов, цена вопроса около 500р (разумеется на eBay):

Единственный минус — ESP8266 имеет очень мало памяти RAM (в зависимости от прошивки, от 1 до 32КБайт), но задача от этого становится даже интересней. Модули ESP8266 используют 3-вольтовую логику, так что вышеприведенный конвертор уровней тут также пригодится.

На этом вводный экскурс в самодельную электронику можно закончить, автор желает всем удачных экспериментов.

Я в итоге остановился на использовании Raspberry PI с текстовым индикатором, настроенным на работу с псевдографикой (что вышло дешевле чем графический экран той же диагонали). Сфоткал экран настольных часов во время написания этой статьи.

Часы выводят точное время, взятое из Интернета, и погоду которая обновляется с Яндекса, все это написано на Python, и вполне работает уже несколько месяцев. Параллельно на часах запущен FTP-сервер, что позволяет (вкупе с пробросом портов на роутере) обновить на них прошивку не только из дома, но и из любого места где есть Интернет. Как бонус, ресурсов Raspberry в принципе хватит и для подключения камеры и/или микрофона с возможностью удаленного наблюдения за квартирой, или для управлением различными модулями/реле/датчиками. Можно добавить всякие «плюшки», типа светодиодной индикации о пришедшей почте, и так далее.

PS: Почему eBay?
Как можно было видеть, для всех девайсов приводились цены или фото с ебея. Почему так? К сожалению, наши магазины часто живут по принципу «за 1$ купил, за 3$ продал, на эти 2 процента и живу». В качестве простого примера, Arduino Uno R3 стоит (на момент написания статьи) 3600р в Петербурге, и 350р на eBay с бесплатной доставкой из Китая. Разница действительно на порядок, безо всяких литературных преувеличений. Да, придется подождать месяц чтобы забрать посылку на почте, но такая разница в цене думаю, того стоит. Но впрочем, если кому-то надо прямо сейчас и срочно, то наверно и в местных магазинах есть выбор, тут каждый решает сам.

LEAP PQ9903A Многофункциональные цифровые шахматные часы Wei Chi Count Up Chess Alarm Timer Reloj Ajedrez Temporizador Game Timer | таймер-будильник | таймер цифровые часы-таймер

Основные особенности

Pical Chess

Pical Chess

Доступно для китайских шахмат, международных шахмат, гомоку, I-GO и т. Д.
29 запрограммированных опций, быстрое и простое использование
Все предварительно запрограммированные опции допускаются ручная установка всех параметров
Время можно корректировать во время игры
Будильник быть настроен на предупреждение об истечении времени
Изготовлен из электронных компонентов + Корпус из АБС , экологически чистый и прочный
Питание от 2 батареек AA (не входят в комплект)

Тип: Развлечения, Новинка , Практичный
Модель: LEAP PQ9903A
Для: Все
Функции: Многофункциональный
Материал: АБС, электронные компоненты
Повод: Дом, офис, на открытом воздухе, школа
Цвет: винный красный

Вес упаковки: 0.544 кг
Размер продукта (Д x Ш x В): 19,00 x 11,50 x 4,30 см / 7,48 x 4,53 x 1,69 дюйма
Размер упаковки (Д x Ш x В): 23,00 x 13,00 x 7,00 см / 9,06 x 5,12 x 2,76 дюйма

Комплектация: 1 цифровые шахматные часы LEAP PQ9903A Таймер обратного отсчета Wei Chi, 1 двуязычное руководство пользователя на английском и китайском

.

Записываемый будильник, Цифровая схема будильника, Bluetooth-динамик с будильником

Описание продукта

Трехмерные числа овальной формы Часы с двумя звонками

Номер позиции: WGH-2869

Размер: 9,5 * 5,4 * 11,8 см

Батарея: 1xAA

Движение: Шаг движения: Механизм развертки

Китай, Япония, Тайвань Механизм

Цвет: многоцветный

Материалы: пластиковая рамка

Логотип: индивидуальный шелкографический логотип

Сертификат: CE / RoHS

Время образца продукции: 7 ~ 10 дней

Индивидуальный имеющийся образец

Срок изготовления: 35 ~ 65 дней

Оплата: 30% депозита T / T, баланс 70% против копии B / L.

Аккредитив при предъявлении (если общая сумма превышает 10 000 долларов США)

Доступны услуги OEM / ODM, мы предоставляем клиентам установку формы часов.

Функция:

Звуковой сигнал

Размах / шаг

Свет

Больше продуктов на ваш выбор

000

000

000

000

000

Упаковка и доставка

Упаковка: белая коробка

Кол-во в упаковке: 100 шт. / Кор

Размер коробки: 48.5 * 29 * 49см

Объем: 0,069 куб. М

Выбор упаковки: Белая коробка

Цветная коробка

Оконная коробка
Коробка для пиццы …

Кол-во загрузки (20GP): 40,500 шт.

Кол-во загрузки (40GP): 84,000 шт.

Количество погрузки (40HQ): 98,500 шт.

Порт: FOB Сямэнь

Транспорт: воздушный / морской / экспресс

Наши услуги

0002 О нас 1.Winner Industry Co., Ltd — ведущая экспортная компания в Китае, наш офис расположен в городе Гуанчжоу, Китай. и наш завод, расположенный в городе Шаньтоу.

2. Мы имеем более чем 10-летний опыт работы в сфере экспорта часов и экспортируем их в более чем 30 стран и регионов.
3. Мы тепло приветствуем нашего покупателя из-за нашей профессии. А Европа и Америка — наш основной рынок. Мы сотрудничаем с такими известными супермаркетами, как Carrefour.
4. Мы предлагаем клиенту часы различного типа и разные цены.

5. Наш продукт прошел проверку CE, ROHS …

Наша компания

Выставки

.Цифровой будильник

Circuit Pcba, Circuit Pcba, сборка электронных плат с таймером и таймером

Цифровая печатная плата будильника, печатная плата печатной платы, сборка печатной платы электронного таймера

Компания FS Technology является профессиональным производителем печатных плат и печатных плат в Китае. Мы занимаемся производством печатных плат и

предлагаем услуги по сборке с поставкой компонентов для клиентов по всему миру более 10 лет.

Наши услуги

Универсальное обслуживание:
1.PCB Copy
2. Чертеж / дизайн печатной платы в соответствии с вашей принципиальной схемой
3. Производство печатной платы
4. Поиск компонентов
5. Сборка печатной платы
6. Тест PCBA 100%

Фотографии сборки печатной платы электронного таймера часов:

Услуги OEM / ODM / EMS для печатной платы:

· Сборка печатной платы, печатной платы: SMT, PTH и BGA

· Дизайн печатной платы и корпуса

· Поиск и закупка компонентов

Быстрое прототипирование

· Литье пластмасс под давлением

· Штамповка металлических листов

· Окончательная сборка

· Тест: AOI, In-Circuit Test (ICT), Functional Test (FCT)

· Таможенное разрешение для импорта материалов и экспорта продукции

Приложение:

Продукты PCBA применяются в широком спектре высокотехнологичных отраслей, таких как: телекоммуникации, компьютерные приложения,

9000 2 Медицинские устройства, освещение, игровой автомат, промышленное управление, мощность, автомобильная и высококачественная бытовая электроника и т. Д.

Компоненты для вашего проекта PCBA могут быть предоставлены одним или несколькими способами, описанными выше. Мы заказываем оригинальные детали у

у ваших назначенных поставщиков или наших партнерских компаний, включая DigiKey, Mouser, Arrow, Avnet, Future Electronics, Farnell.etc

Описание продукта

Описание сборки печатной платы электронного таймера:

Подробные условия сборки печатной платы:

FAQ

Q: Можете ли вы разработать для нас?

А: Да.

Q: Какой файл предложить?

A: Изготовление печатной платы должно предлагать файл gerber голой печатной платы (protel, power pcb, файл PADs).

Q: Как насчет вашего времени доставки? Особенно для образца?

A: Обычно это занимает от 3 до 10 дней.

Доступна ускоренная доставка образцов в течение 24 часов, и на вашем счету будет взиматься дополнительная плата за эту услугу.

Вопрос: Каков ваш M.O.Q?

A: Наш M.O.Q составляет 1 шт.

Q: Можете ли вы предоставить нам лучшую цену?

A: Как производитель, у нас есть сильные возможности предоставить вам решения с меньшими затратами и более конкурентоспособные цены, чем у торговой компании.

Q: Как вы отправляете товар и сколько времени это занимает?

A: Мы отправляем товары нашим клиентам через DHL, UPS, FedEx или TNT express. Обычно доставка занимает 3-5 дней.

Вопрос: Можем ли мы посетить ваш завод?

A: Мы приглашаем вас посетить нас в любое время.Мы с нетерпением ждем вашего приезда и va

.

Будильник LED Большой Экран Часы Сигнал времени Старик Электронные Часы Будильник Китайская Речь Три Группы Будильников | |

1. Цвет продукта: синяя рамка, зеленая рамка, красная рамка, оранжевая рамка

2. Длина продукта: длина 12,5 см, ширина 7,5 см,

3. Большой экран: 9,2 см в длину, 4,3 см в ширину и 3,5 см в высоту.

4. Сообщите время и температуру (-9,9 ℃ -90 ℃) одним щелчком мыши. Звук четкий и чистый (размер не регулируется).

5, будильник с точностью до минуты, нажмите среднюю кнопку на задней светодиодной подсветке на 6 секунд.

6, 10 видов звукового сигнала будильника (аккордовая музыка, крик цыпленка и т. Д.),

7, функция отложенного будильника: (интервал 10 минут, 6 сигналов)

8. Можно установить два набора часового времени. (без температуры):

A), все точки сообщаются.

B), с 7 до 21 часов

Работает от 2 батареек AA (покупатели владеют или приходят в мой магазин)

Инструкции по работе с клавишами: на задней панели машины есть три клавиши:

режим (далее именуемый как правая кнопка), час (далее средняя кнопка), мин (далее левая кнопка)

1.Отладка времени: щелкните правой кнопкой мыши один раз, время переместится, показывая, что время находится в состоянии настройки, затем нажмите среднюю кнопку для настройки, затем нажмите левую кнопку для настройки.

2. Отладка будильника: дважды щелкните правой кнопкой мыши, и на экране отобразится AL, указывающий, что он предназначен для настройки времени будильника, а затем нажмите среднюю кнопку, чтобы настроить время. Нажмите левую кнопку для настройки.

3. Переключатель будильника: нажмите правую кнопку три раза, в центре экрана есть маленький будильник, нажмите левую кнопку, чтобы выбрать (несколько раз нажмите), маленький будильник появится, чтобы указать, что функция будильника горит, и маленький сигнал тревоги исчезает, указывая на то, что функция будильника выключена;

4.Переключатель почасового времени: щелкните правой кнопкой мыши три раза, в правой части экрана появятся два маленьких колокольчика, а затем нажмите среднюю кнопку для выбора (нажмите несколько раз). Колокольчик отображает 15, указывая, что часовое время составляет 15 часов днем ​​и 9 часов ночью. Колокольчик показывает 24, указывая на то, что час будет сообщаться каждые 24 часа, а исчезновение колокольчика указывает на то, что функция почасовой отчетности отключена.

.
