Провод ПУГНП. Устройство и особенности. Популярность и опасность

Торговая сеть электротехнической продукции постоянно пополняется новыми образцами, являющимися модифицированными продуктами каких-либо старых классических кабелей и проводов. Так получилось и с популярным проводом ПУНП. Не слишком давно в продаже появился его полный аналог с тем отличием, что он стал гибким, благодаря использованию нескольких медных жил. Его маркировка аналогична предыдущему – провод ПУГНП.

Этот вид провода служит для стационарной прокладки электрической сети в закрытых помещениях. Он подходит для напряжения не более 250 вольт, применяется чаще всего для прокладки сетей освещения, имеет ограничения по применению: его нельзя использовать для прокладки вне помещений. Его также используют для подачи питания к бытовым электрическим устройствам и маломощному производственному оборудованию напряжением 220 В.

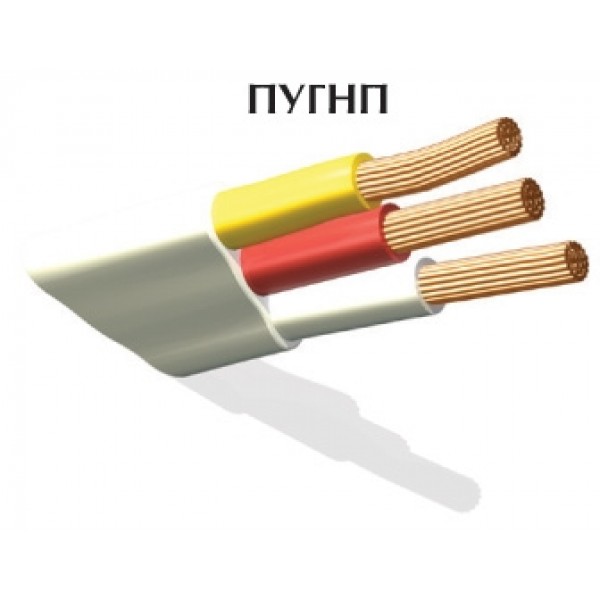

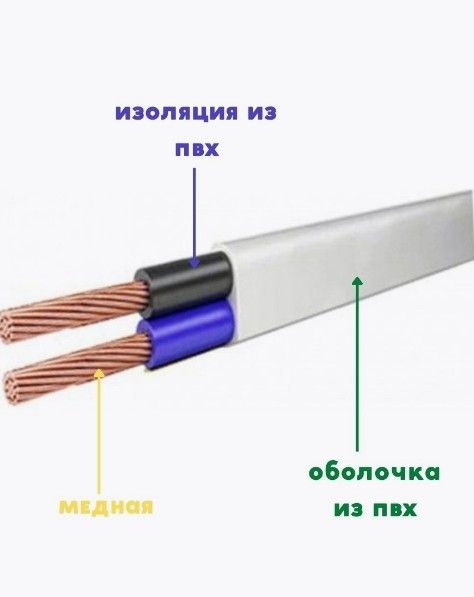

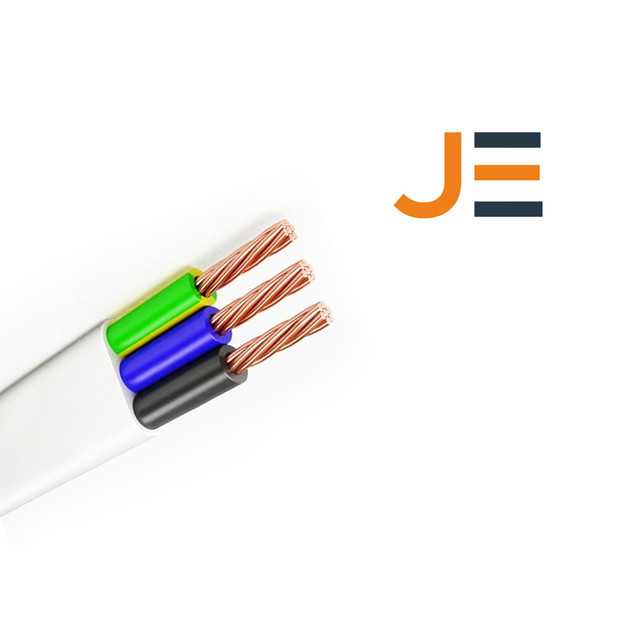

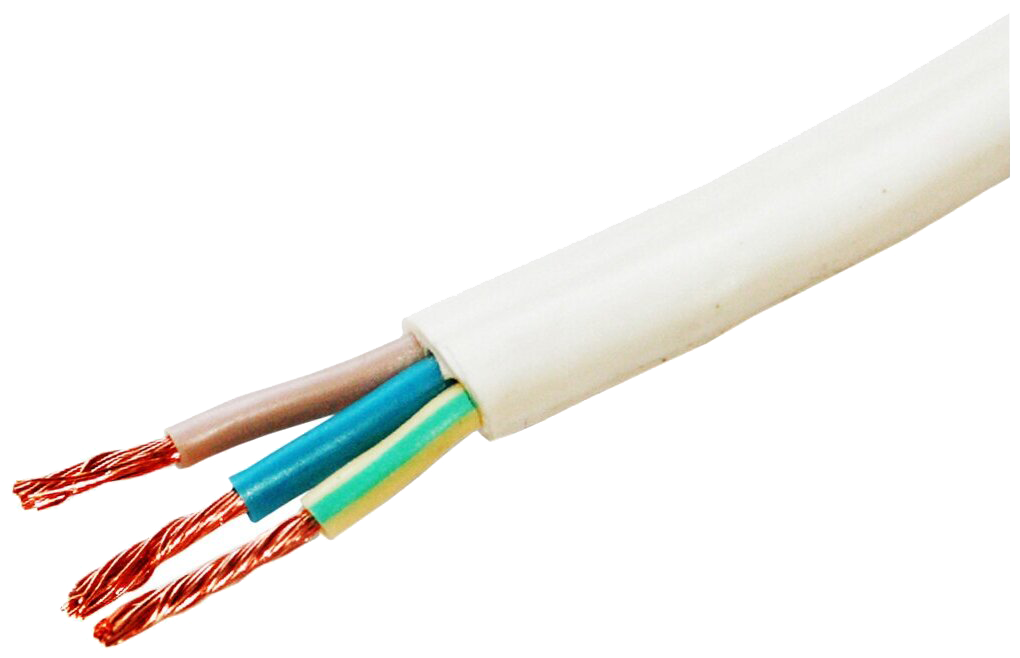

Устройство провода состоит:

• Токопроводящая жила состоит из нескольких медных проволок круглой формы.
• Изоляция жил изготовлена из поливинилхлоридного пластика. Цвет изоляции может быть любым, и нормированию не подлежит. По необходимости цвет изоляции можно заказать индивидуально. Толщина слоя изоляции должна быть не меньше 0,3 мм.
• Провод состоит из изолированных жил, расположенных параллельно, в количестве 2 и 3.
• Оболочка провода выполнена также из поливинилхлорида, охватывает параллельно расположенные изолированные жилы. Толщина оболочки не меньше 0,5 мм.

В проводе применяется многопроволочная жила, что позволяет сделать его очень удобным и гибким при монтаже. Это одна из причин его популярности. Следует различать такие названия, как многопроволочный и многожильный провод, так как это разные понятия. Провод бывает одножильным, например, для простого одноклавишного выключателя прокладывают такой провод. Но это не означает, что он изготовлен из одной цельной проволоки (жилы). Одна жила – это один токопроводящий элемент в проводе. Если этот элемент выполнен из нескольких скрученных или прямых проволочек, то это совсем не многожильный провод, а многопроволочный. Именно таким и является марка провода ПУГНП.

Технические параметры

• Материалом жилы является медь.
• Температурная стойкость проводов находится в диапазоне от -15 до +50 градусов.
• Допустимая температура укладки не ниже -15 градусов. При более низких температурах монтажа изоляция начинает ломаться.
• Эластичность провода – средняя. При монтаже не допускается изгибать провод радиусом менее 10 внешних диаметров.
• При одиночной укладке провод ПУГНП не поддерживает горение.
• Допустимая влажность внешней среды 100% при +35 градусах.
• Токопроводящие жилы обладают электрическим сопротивлением по постоянному току не выше 27,1 Ом, при пересчете на +20 градусов, сечением 1 кв. мм, длиной 1 км.
• Изоляция провода испытывается переменным напряжением 2000 вольт.
• Строительная длина – более 50 метров.
• Срок службы – 15 лет.
• Гарантийный срок – 24 месяца.

Опасность использования

Несмотря на указанные параметры провода, эта марка не рекомендуется к использованию, так как провод опасен для применения в бытовых и производственных сетях. По статистике больше половины всех пожаров возникали в электрической сети после установки провода этой марки. Расследования выявляли несоответствие их параметров современным стандартам.

Провод изготавливается по техническим условиям ТУ16 К13 – 020 – 93, где допускается снижение сечения провода на 30% относительно обозначения. Часто это способствует чрезмерному нагреву, а в дальнейшем к возгоранию, так как поливинилхлоридная изоляция имеет способность гореть, а токоведущие жилы с заниженной толщиной не справляются большими нагрузками. Изоляция провода также бывает слишком тонкой, поэтому появляется риск поражения человека током.

В связи с этим, требования ПУЭ запрещают применение этого провода. Однако, производить его пока никто не запрещал, поэтому он до сих пор выпускается ввиду его дешевизны и большой популярности. Провод ПУГНП приобретают на свой риск, так как в случае пожара любая экспертиза покажет, что применялась недопустимая марка провода.

При покупке провода многие люди измеряют жилы микрометром, однако такой способ практически ничего не дает, так как измерение происходит только в одном месте. Нет никакой гарантии, что результаты измерений будут одинаковыми по всей длине провода.

Маркировка

Особенностью универсального гибкого провода является его плоская форма, о чем говорит его маркировка:

1. «П» — провод, однако его часто называют кабелем.
2. «УН» — универсальный.
3. «Г» — гибкий.
4. «П» — форма провода плоская, жилы находятся рядом друг с другом параллельно.

Пример расшифровки маркировки: ПУГНП 3 х 2,5 – провод универсальный, гибкий, плоский, трехжильный, площадь сечения каждой жилы 2,5 мм².

Так как этот провод должен быть гибким, то алюминий не используется для изготовления жил. В маркировке буква «Г» находится не в порядке расшифровки. Информации по этому поводу нет. Возможно, это техническая ошибка при регистрации марки или другие причины.

Разновидности

Существует два вида провода ПУГНП:

1. «ПУГНП нг» — провод, имеющий покрытие изоляции с негорючими свойствами.
2. «ПУГНП нгд-LS» — провод с негорючей и не тлеющей изоляцией.

Как применять провод ПУГНП

При рассмотрении условий изготовления в нормативных документах, то эта марка провода предназначена для проведения сети для осветительного оборудования. Но его технические параметры позволяют также применять его для подключения питания к розеткам. При этом рекомендуется обратить внимание на его качество изоляции, наличие повреждений. Нельзя прокладывать провод ПУГНП в открытом виде, особенно в помещениях с повышенной влажностью, в грунте или на улице. Специалисты советуют прокладывать его в трубе или защитной гофре.

Перед прокладкой провода целесообразно измерить сечение жил, так как оно не всегда соответствует заявленному значению, хотя невозможно измерить сечение на всей длине провода.

Советы по выбору

Кабельная продукция в виде провода ПУГНП стала неотъемлемой частью при прокладке электрических сетей для подачи питания к потребителю. Сегодня в торговой сети такой провод наиболее популярен. При его выборе следует определиться с местом и целью прокладки.

Провод ПУГНП специалисты не рекомендуют применять во внешней среде в открытом виде, так как прямые солнечные лучи губительно действуют на его изоляцию, и с течением времени разрушают ее. Поэтому его целесообразно использовать только внутри помещений в трубах или защитных гофрах.

При покупке провода лучше взять с собой какой-либо измерительный инструмент, чтобы измерить площадь сечения токоведущих жил. Часто их величина оказывается заниженной.

При визуальном осмотре провода следует обратить на цветовую маркировку жил. Лучше, если жилы имеют разные цвета, что упростит прокладку и подключение питания.

Также следует проверить толщину наружной оболочки, чтобы она не оказалась слишком тонкой.

Токоведущие жилы должны быть многопроволочными и медными. Часто китайская поддельная продукция бывает с алюминиевыми жилами с медным покрытием, что значительно повышает сопротивление провода, и соответственно повышенный его нагрев при эксплуатации. Для проверки материала необходимо острым предметом постараться очистить верхний слой проволочек. Если появляется цвет алюминия, то лучше отказаться от такого приобретения.

Похожие темы:

• Полый кабель. Устройство и особенности. Работа и применение
• Кабель frls. Виды и устройство. Применение и как выбрать. Особенности
• Кабель ААБл. Устройство и маркировка. Параметры и применение
• Кабель ВББШВ. Виды и устройство. Применение и параметры
• Провод ПУГВ. Маркировка и устройство. Параметры и применение
• Кабель АСБ. Устройство и особенности. Маркировка. Характеристики
• Шинопроводы. Виды и устройство. Применение и особенности
• Кабель МКЭШ. Устройство и применение. Маркировка и характеристики
• Провод ШВВП. Виды и устройство. Маркировка и применение
• Провод ППВ. Устройство и параметры. Маркировка и применение
• Провод ПВ. Виды и особенности. Характеристики и применение
• Провод РКГМ. Устройство и особенности. Характеристики и как выбрать
• Кабель NYM. Устройство и применение. Характеристики и как выбрать
• Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж
• Кабель КГ. Устройство и маркировка. Характеристики и применение
• Провод ПВС. Виды и устройство. Характеристики и применение
• Кабель ВВГ. Виды и устройство. Характеристики и применение
• Контрольные кабели. Виды и устройство. Маркировка и применение
• Электрические провода. Виды и устройство. Маркировка и особенности
• Сечение по ГОСТу или ТУ. Особенности и отличия
• Силовые кабели. Виды и структура. Характеристики и маркировки

технические характеристики и расшифровка (аббревиатура)

Провод ПУГНП, хотя и не соответствует государственным стандартам и ПУЭ, остается очень популярным материалом для прокладки электросетей в бытовых и даже промышленных помещениях, что является очень рисковой практикой. Дело в том, что технические характеристики данного кабеля не соответствуют всем современным требованиям к пожарной безопасности. Какова расшифровка данного кабеля, для чего он предназначен и как его использовать безопасно?

Содержание:

• Конструкция
• Условия эксплуатации
• Особенности применения

Конструкция

По задумке производителей провод ПУГНП является проводником, предназначенным для распределения электричества посредством электрических сетей на бытовых и промышленных объектах. Такая формулировка связана с тем, что отношение к данному кабелю среди электриков и тех, кто занимается профессиональным монтажем электросетей, скептическое и даже негативное.

Кроме того, сегодня он производится без согласования с нормами ГОСТ, следовательно, гарантий по безопасности и эффективности его эксплуатации нет.

Расшифровка аббревиатуры ПУГНП говорит, что это:

• П – провод;
• УН – универсальный;
• Г – гибкий;
• П – плоский.

Фактически это одна из моделей кабеля ПУНП. Он имеет такие же характеристики, с разницей только в определении «гибкий». Следует отметить, что данный проводник нельзя полноценно назвать проводом, потому что в его конструкцию входит несколько отдельно изолированных жил и общая изоляционная оболочка. Однако и к кабелям ПУГНП не относят – его рабочие характеристики и физические параметры не соответствуют требованиям к данной категории проводников.

Конструкцию провода ПУГНП, как и у ПУНП, составляют 2 или 3 токопроводящие жилы, каждая из которых обернута в изоляционную оболочку из поливинилхлорида (ПВХ). Главное отличие двух данных марок проводов заключается в том, что у ПУНП токопроводящие жилы однопроволочные, а у ПУГНП они состоят из многопроволочной скрутки.

Именно это и обеспечивает заявленную гибкость провода – если даже несколько мелких проволочек сломаются, то вся жила сохранит способность передавать ток. Правда, на работу и состояние проводки это повлияет отрицательно, потому что вырастет нагрузка.

Провод ПУГНП плоский, поэтому токоведущие жилы в нем располагаются параллельном друг другу, без скручивания. Снаружи их скрепляется друг с другом общий слой ПВХ шланга. Точно описать характеристики этого материала сложно, потому что проводник изготавливаются по ТУ, а производители используют для изоляции разный пластикат – некоторые используют нераспространяющий огонь, но большинство – нет.

Материал изготовления проволочек, скручиваемых в жилах – медь. В отличие от ПУНП, алюминиевого аналога у ПУГНП нет – из этого металла не выпускают проволоку с такой маленькой площадью сечения. Да и токопроводящие характеристики у него заметно ниже, чем у меди.

Удельный вес кабеля ПУНП на 1м. в зависимости от различных параметров.

Условия эксплуатации

Согласно утверждению производителей, провода ПУГНП рассчитаны для использования в электрических сетях переменного тока с напряжением до 250 В и частотой до 50 Гц. Температура, при которой провод должен уверенно выполнять свои функции должна быть не ниже -50˚C и не выше +70˚C, но во время прокладки окружающая среда должна быть не холоднее -15˚C. В процессе эксплуатации максимальная допустимая температура нагрева токоведущих жил должна быть не выше +70˚C, а при эксплуатации не больше 8 часов в сутки и общей выработке не больше 1000 часов – до +80˚C. Рабочая влажность воздуха составляет 100% при условии, что окружающая среда прогрета не выше чем до +35˚C. Допустимый радиус изгиба, образуемый при прокладке, должен быть не меньше 10 диаметров провода.

Сопротивление изоляции кабеля длиной в 1 км при температуре в +20˚C зависит от суммарного сечения:

• 1 мм2 – до 27,1 Ом/км;
• 1,5 мм2 – до 12,1 Ом/км;
• 2,5 мм2 – до 7,41 Ом/км;
• 4 мм2 – 4,61 Ом/км.

• для проводов с номинальным сечением 1,5 мм2: двухжильные – 19 А, трехжильные – 19 А;
• с сечением 2,5 мм2: двухжильные – 27А, трехжильные – 25 А;
• с сечением 4 мм2: двухжильные – 38 А, трехжильные – 35 А.

Расчетный срок службы проводов ПУГНП равен 15 годам. В двухжильном исполнении ПУГНП выпускается с общей площадью сечения 1-6 мм2, а в трехжильном – 1-4 мм2.

Таким образом, маркировка «ПУГНП 2×2,5» указывает на двухжильный плоский кабель с площадью сечения жил 2,5 мм2. А «ПГУНП 2×1,5» — на трехжильный универсальный плоский кабель с площадью сечения жил 1,5 мм2. Стоит отметить, что на проводах данного типа не всегда можно увидеть внешнюю маркировку, потому что её отсутствие допустимо – информацию о заводе-изготовителе, условном обозначении провода, длине, ТУ и дате изготовления можно получить из ярлычка на бухте.

Срок хранения проводов ПУГНП не регламентирован современными правилами, а согласно категории климатического исполнения их следует хранить под навесами или в закрытых помещениях.

Предварительные выводы о качестве проводника можно сделать с помощью следующих методов:

• визуальный осмотр жил на качестве изоляции, количество жильных проволок и т. п.;
• измерение конструкционных размеров (диаметра жил, проволок, всего провода) специальным инструментом;
• измерение сопротивления токоведущих жил с помощью омметра с соответствующим пределом.

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%.

Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится.

Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.

техническая характеристика, назначение, варианты монтажа кабеля

Содержание

• 1 ПУГНП расшифровка
• 2 Кабель ПУГНП: технические характеристики
• 3 Сферы применения
• 4 Видео

Организация бесперебойного снабжения жилого дома или производственного корпуса электрической энергией – очень ответственный шаг, поэтому к таким работам стоит относиться с предельным вниманием. Для осуществления подключения оборудования, работающего от электричества, существует множество видов проводниковой продукции различного класса типа, к ним относится и кабель ПУГНП. В данной статье рассмотрен ПУГНП расшифровка и применение, а также его виды и материал изготовления.

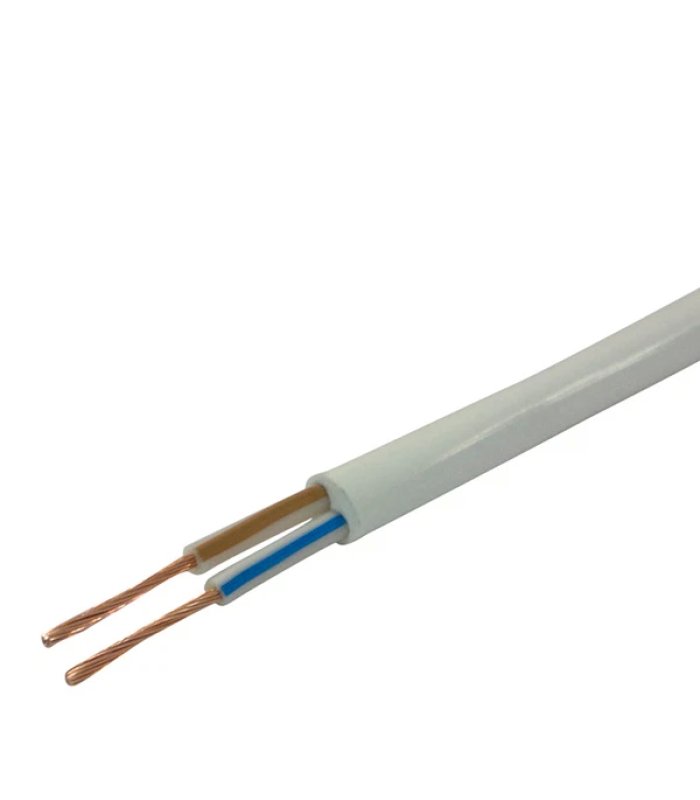

Кабель ПУГНП

ПУГНП расшифровка

Установленная ГОСТом аббревиатура ПУНП расшифровывается как провод универсальный плоский на гибкой основе. В это обозначение может добавляться несколько символов, которые характеризуют изделие по сфере применения. Провод ПУГНП имеет плоскую форму и гибкую основу, благодаря чему может устанавливаться в труднодоступных местах, а также путем прокладки его внутри кабельных каналов и проходных гильз.

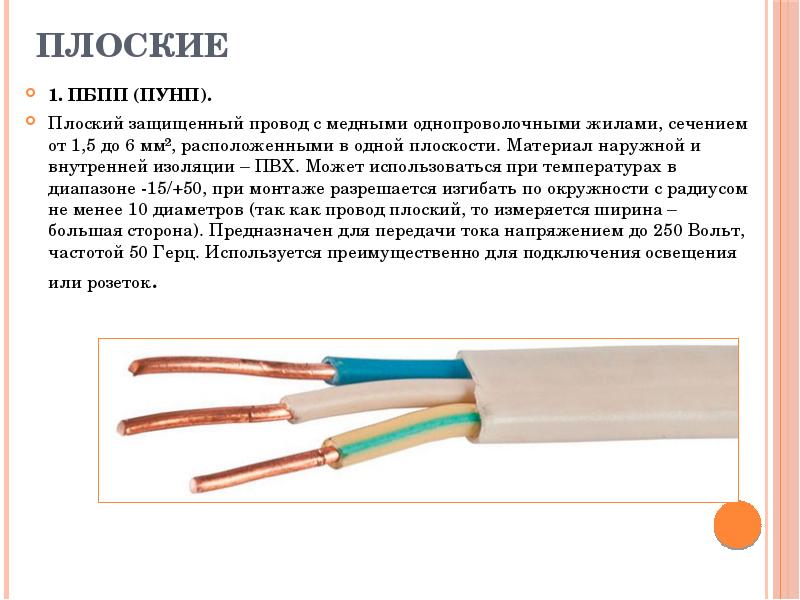

Существует классификация, согласно которой кабель ПУНП делится на несколько видов, среди которых:

1. Провод ПУНПБМ – это кабель на жесткой основе, предназначенный для бытового монтажа в квартирах или частных домах. Его основой является медная или алюминиевая жила, в качестве стержня, который изготовлен из целого отрезка металла;

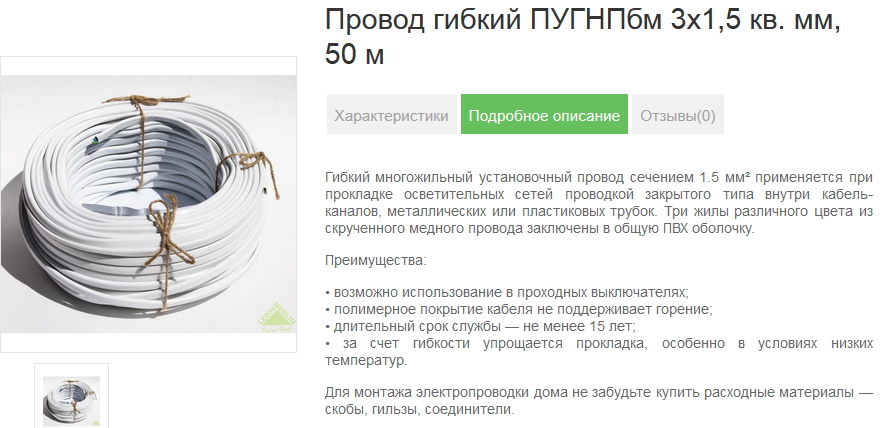

Провод ПУГНПБМ

2. Кабель ПУГНПБМ. Фактически это тот же провод, что и в первом пункте, но его основой являются скрученные из нескольких проволок жилы, поэтому проводник более гибок и может применяться внутри осветительных приборов. Он также имеет плоскую форму и двойную изоляцию из ПВХ пленки;
3. Провод ПУНП, предназначенный для скрытого монтажа. Такой кабель имеет аббревиатуру ПУГСП, что означает многожильный проводник с гибкой основой, чаще всего его используют для организации слаботочной линии передачи тока;
4. Следующим видом является кабель с обозначением ПУНГ. В данном случае изделие предназначено для размещения внутри осветительного прибора, провод не поддерживает горение, поэтому полностью безопасен в эксплуатации и может использоваться, в том числе и в деревянном доме;
5. ПБПП провод – это несущая арматура, которая предназначена для использования в бытовых или промышленных сетях напряжением до 250 Вольт. Чаще всего это двухжильный кабель, сечением от 1,5 до 3 мм2.

Все перечисленные проводники изготавливаются из медной проволоки путем ее цельной протяжки в качестве самостоятельной арматуры или скручивания  из нескольких тонких деталей в общую жилу. Чаще всего изделие имеет три сердечника, которые расположены параллельно друг другу в индивидуальной изоляции. Благодаря такой формовке во время производства, даже при скручивании изделия в транспортировочные бухты, деталь не теряет свой вид и сохраняет исходную форму. К тому же это облегчает монтаж изделия, его можно фиксировать к поверхности плоскими замками для проводки, что позволит экономить место и поместить кабель с минимальным отдалением от стены.

Кабель ПУГНП: технические характеристики

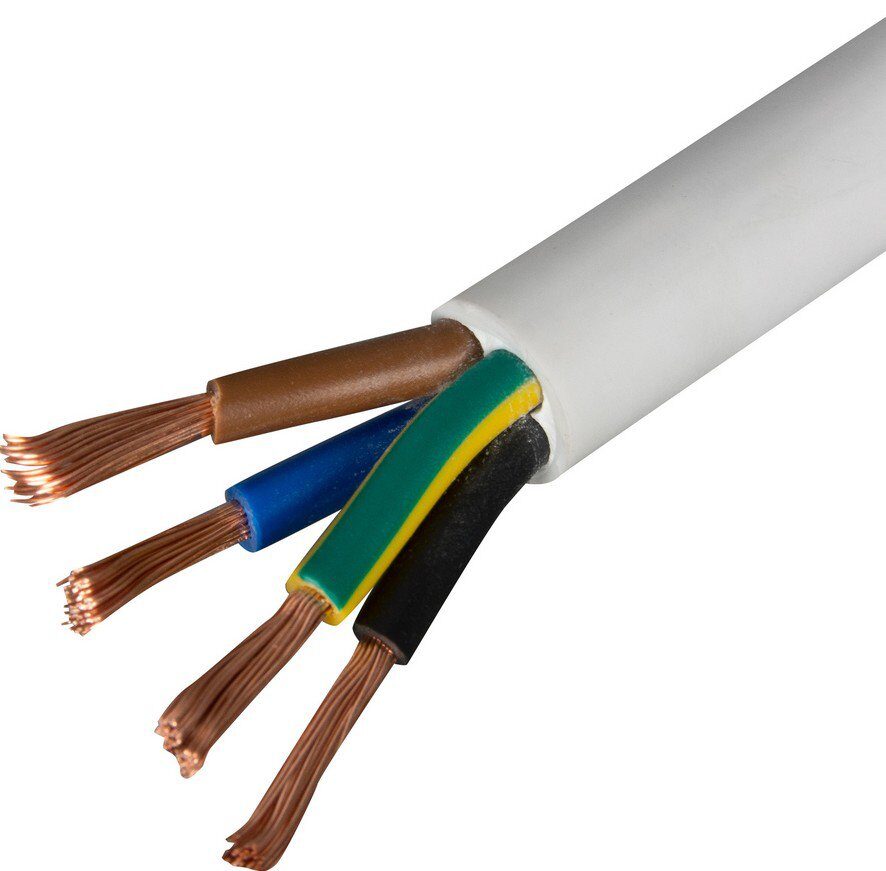

Кабель КГН

В зависимости от толщины несущей жилы и типа проводника, указанный кабель имеет следующие характеристики.

В первую очередь, его токопроводящая мощность, которая у всех типов данного провода должна составлять не более 250 Вольт. Такое напряжение соответствует бытовой сети, поэтому чаще всего кабель используется для электроснабжения осветительных приборов или слаботочных бытовых приспособлений.

Вторым параметром будет сечение несущих жил и их количество. В зависимости от решаемой задачи, кабель бывает двух и трехжильным, каждая из которых выполняет определенную функцию. Например, в изделии с двумя сердечниками один является проводником фазы, а второй – ноля. В трехжильной арматуре первых два провода исполняют те же функции, а третий – подключается к заземлению. Сечение проволоки – это параметр, влияющий на уровень сопротивления течению тока и силе напряжения, которое можно подавать на концы. Самими распространёнными из них являются 1,5 и 2,5 мм2. Оба диаметра рассчитаны на работу с напряжением до 250 Вольт.

Изоляция ПВХ

Третьей составляющей конструкции кабеля является его изоляция, которая имеет два уровня. Первый слой ПВХ пленки расположен непосредственно на каждой жиле, обеспечивая защиту от соприкосновения проводников между собой. Изоляция непрерывна на всей длине кабеля, поэтому для подключения арматуры к источнику тока необходимо удалить материал, используя специальный инструмент.

Важно! Все работы по прокладке проводов должны проводиться на обесточенной линии, с использованием специального диэлектрического инструмента и средств индивидуальной защиты от поражения током. Стоит отметить, что такие действия могут осуществлять только специализированные организации, имеющие аттестованный персонал, прошедший инструктаж и проверку знаний техники безопасности на энергоустановках.

Наружная обмотка кабеля также выполнена из ПВХ материала, белого или черного цвета с маркирующей синей или красной полосой, которая указывает на техническую принадлежность изделия. На поверхности также указывается классификация провода, количество жил и их сечение, а также тип устойчивости к температурам. Внешняя оболочка более толстая, чем внутренняя, поэтому она выполняет функции по обеспечению защиты от механических повреждений всей магистрали, ее перегрева и других деформаций в процессе монтажа и дальнейшей эксплуатации. Благодаря специальному материалу, который используется в процессе производства, наружная и внутренняя оболочки не поддерживают горение и являются самозатухающими, поэтому в случае возникновения аварийной ситуации или короткого замыкания провод не будет источником возгорания и распространения огня.

Для решения некоторых задач изготавливаются провода на жесткой основе, из цельной не плетеной медной проволоки. Такое изделие обладает лучшими характеристиками по токопроводящим свойствам, но его гибкость намного ниже, чем у многожильного проводника из множества тонких прутков.

Сферы применения

При выборе того или иного типа проводника необходимо учитывать его технические характеристики, уровень защиты, поэтому перед тем, как приобрести кабель и смонтировать его, нужно составить план работ и вычислить необходимые нагрузки. Существует несколько наиболее распространённых сфер, где используются перечисленные выше изделия, среди которых:

1. Организация освещения путем подключения проводника к приборам и источнику тока. Для этого кабель прокладывают от распределительного щитка к осветительному прибору через выключатель, при этом напряжение в сети не должно превышать 250 Вольт, в противном случае жилы будут перегреваться, что приведет к возгоранию и короткому замыканию;

Схема расположения кабелей

2. Использование внутри осветительных изделий, в люстрах и светильниках. В качестве проводниковой арматуры в данном случае чаще всего используются одно и двухжильные кабеля, которые имеют сечение 1,5 мм2, и служат в качестве распределителей тока по потребляющим лампам;
3. В некоторых случаях, когда рассчитано, что к сети будут подключаться только приборы с небольшим потреблением и малой мощности, допускается применение указанного проводника для организации полного электроснабжения внутри квартиры или частного дома;

Важно! При такой разводке сечение подводящего кабеля должно быть больше чем остальные сети, это позволит избежать перепадов напряжения и проседания тока.

4. Часто провода ПУГНП используются для временных схем, например, во время ремонта помещения, которые впоследствии удаляются.

Таким образом, можно сделать вывод, что указанные выше типы кабелей можно использовать во многих сферах, для организации постоянных и временных линий электропередачи, а также в осветительных приборах. Чтобы правильно рассчитать нагрузку и выполнить монтаж, нужно понимать, что означает ПУНП расшифровка, какие кабели допускается использовать в определенных условиях, а какие не стоит. Также при покупке нужно обратить внимание на паспорт изделия, в котором должны быть указаны данные о производителе, технические характеристики и показатели, а также информация о проводимых испытаниях проводника на производстве. Если нет необходимого инструмента или опыта в проектировании, а также проведении работ по монтажу электропроводки, то лучше обратиться к специалистам, которые смогут произвести расчет оборудования и составят подробный план действий, затем выполнят установку проводниковой арматуры с гарантией безопасности и в установленный срок.

Видео

Кабель КВВГНГ LS

Оцените статью:

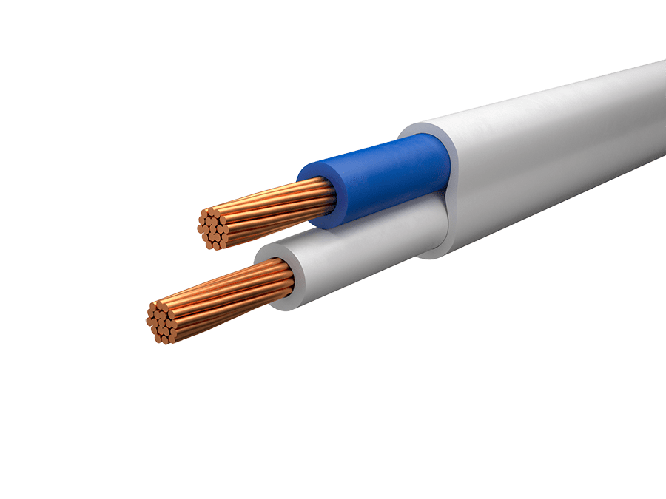

Провод ПУГНП 2х1,5 — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Провода установочные → Провод ПУГНП

ТУ 16.К13-020-93

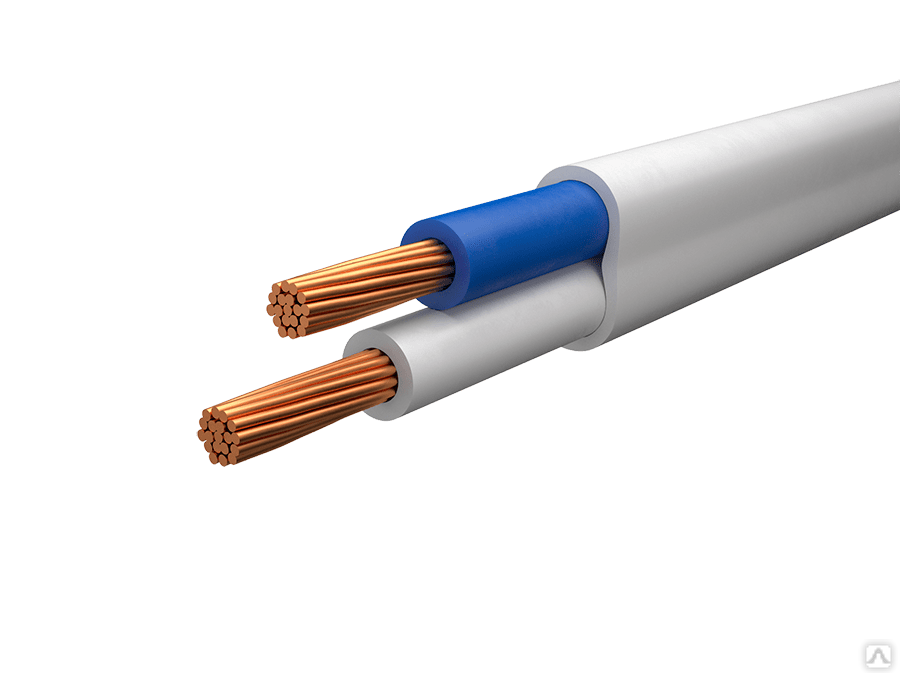

ПУГНП 2х0,75

ПУГНП 3х2,5

Расшифровка

П

У

Г

Н

П



2

х

1,5

провод
установочный
гибкий
для неподвижной прокладки
плоский
2 жилы
номинальное сечение жилы 1,5 мм²

Конструкция

1. Две многопроволочные медные токопроводящие жилы номинальным сечением 1,5 мм

2, конструктивно соответствующие не менее чем 2 классу по ГОСТ 22483-2012, но с ослабленными требованиями к электрическому сопротивлению.

2. Изоляция из ПВХ пластиката номинальной толщиной 0,3 мм.

3. Оболочка из ПВХ пластиката номинальной толщиной 0,5 мм. Оболочка наложена на параллельно уложенные изолированные жилы.

Технические характеристики

Номинальное переменное напряжение	250 В частотой 50 Гц
Испытательное напряжение изоляции на проход	2000 В
Сопротивление жил при 20 °С	не более 18,1 Ом/км
Строительная длина	не менее 5 м
Минимальный радиус изгиба	10 наружных диаметров
Диапазон рабочих температур	−15…+50 °C
Срок службы	не менее 6 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	46,0 кг/км
Наружный диаметр	3,7х6,0 мм
Минимальный барабан	№ 6 — 1650 м № 8 — 2080 м № 8а — 3600 м
Макс. длина в бухте	1 086 м
Калькулятор массы	км → 0 кг

Купить из наличия

ПУГНП 2х1,5	Москва	199,417	км
ПУГНП 2х1,5	Одинцово	98,700	км
ПУГНП 2х1,5	Саранск	82,322	км
ПУГНП 2х1,5	Самара	32,819	км
ПУГНП 2х1,5	Нижний Новгород	17,354	км
показать ещё 15 ↓
ПУГНП 2х1,5	Воронеж	14,550	км
ПУГНП 2х1,5	Красногорск	10,000	км
ПУГНП 2х1,5	Иваново	5,349	км
ПУГНП 2х1,5	Новосибирск	3,916	км
ПУГНП 2х1,5	Пенза	2,505	км
ПУГНП 2х1,5	Уфа	2,015	км
ПУГНП 2х1,5	Омск	1,889	км
ПУГНП 2х1,5	Кострома	1,810	км
ПУГНП 2х1,5	Красноярск	1,499	км
ПУГНП 2х1,5	Тула	0,650	км
ПУГНП 2х1,5	Павлодар	0,435	км
ПУГНП 2х1,5	Челябинск	0,324	км
ПУГНП 2х1,5	Йошкар-Ола	0,228	км
ПУГНП 2х1,5	Волгоград	0,210	км
ПУГНП 2х1,5	Пермь	0,051	км

Посмотреть поставщиков

Производители

ТОО «K. AZ TEL», Шымкент

ОАО «Беларускабель», Мозырь

ИП Горин Максим Борисович, Челябинск

ТОО «КазЭлектроМаш», Семипалатинск

АО «Казэнергокабель», Павлодар

показать ещё 3 ↓

ООО «Луки-Кабель», Великие Луки

ООО «ТД ПромЭл», Орёл

ТОО «Юг-ЭлектроКомплект», Алматы

Цены из заявок

Уже 30 дней нет предложений на ПУГНП 2х1,5.

Посмотреть заявки

Кабельные муфты

Мы не знаем муфты для ПУГНП 2х1,5. Попробуйте подобрать муфту по характеристикам.

описание и технические характеристики, замена и конструкция

Бюджетный провод ПУНГП применяется для организации электрокоммуникаций производственных, общественных и жилых зданий. Изделие имеет двухслойную изоляцию, несколько вариантов сечения и является удобным в работе. Правила ПУЭ отмечают недостатки противопожарных показателей провода и накладывают запрет на применение.

Содержание

1. Назначение провода ПУНГП
2. Описание и конструкция
3. Разновидности провода
4. Условия монтажа и эксплуатации
5. Особенности монтажа
6. Область применения
7. Технические характеристики провода ПУНГП
8. Буквенно-цифровая маркировка
9. Массогабаритные параметры
10. Токи нагрузки провода ПУНГП
11. Причины запрета на использование

Назначение провода ПУНГП

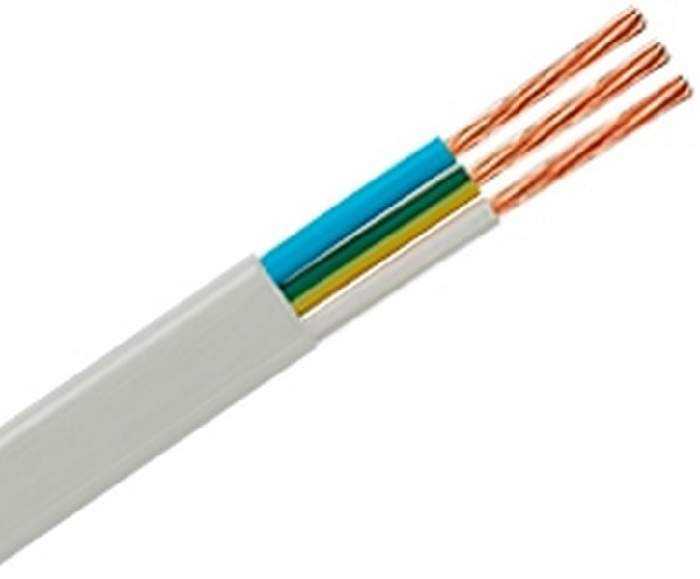

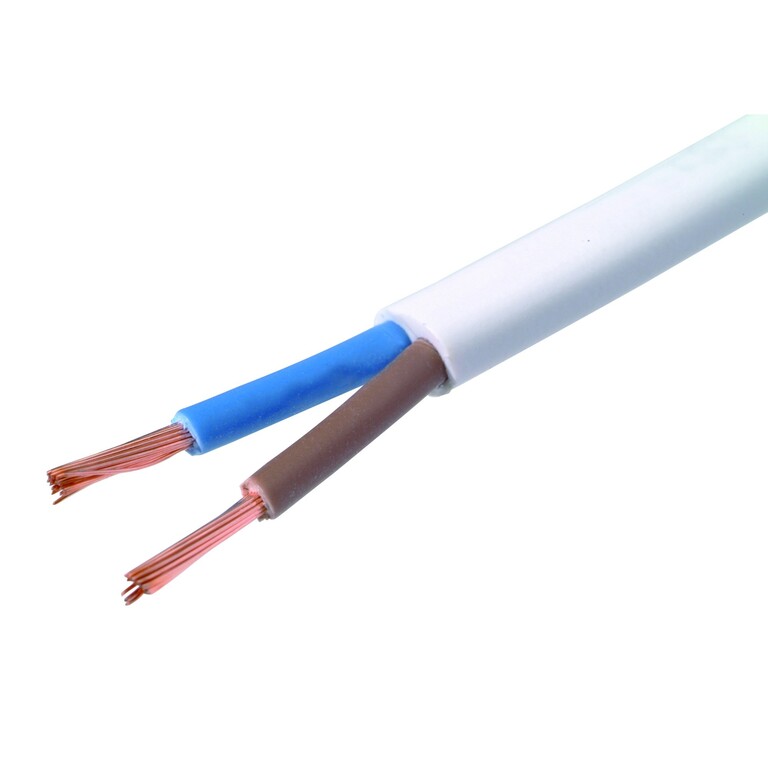

Провод ПУГНП

Электрический кабель – это разновидность ПУНП с гибкими жилами. Он дешевле в сравнении с NYM или ВВГ и до 2007 года изготавливался по ТУ 16.К13-020-93. Низкое качество продукции для организации электросети послужило причиной запрета на производство. В настоящее время некоторые производители выпускают ПУНГП, поэтому после покупки его нужно проверить:

• положить в морозильник с температурным режимом -15 градусов и осмотреть оболочку на предмет растрескивания;
• скрутку после выдержки в морозилке около 2 часов отогреть 60 мин при комнатной температуре и намотать на цилиндр в 10 раз больший длины.

Если корпус кабеля остался целым, его допускается использовать по назначению – для обустройства внутреннего освещения, токоподачи к мелким бытовым приборам и промышленным агрегатам.

Допустимая номинальная мощность переменного тока для кабеля – 250 В.

Описание и конструкция

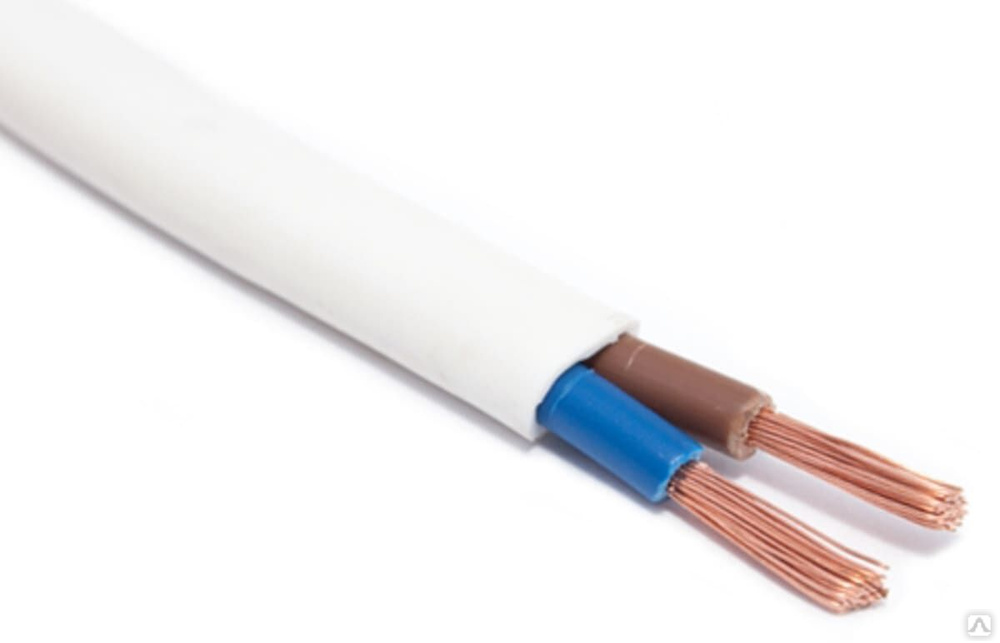

Внешнее отличие проводов ПУНП и ПУГНП

Изначально материал разрабатывался в качестве проводника для подключения бытовой техники. Теперь его выпускают без привязки к ГОСТ, что отражается на эффективности и безопасности эксплуатации. Гибкую модификацию ПУНП нельзя классифицировать как провод, т.к. он включает несколько жил и общее изоляционное покрытие. Под технико-эксплуатационные критерии кабеля изделие также не подходит.

Расшифровка аббревиатуры:

• П – название «провод»;
• УН – универсального назначения;
• Г – гибкий;
• П – плоский.

В начале сокращения буквы «А» нет, значит, жилы у него медные. Конструкционно ПУНГП состоит из:

• 2-х или 3-х токопроводящих жил многопроволочной скрутки;
• изоляционной ПВХ-оболочки толщиной 0,3 мм для каждого элемента;
• общего изоляционного слоя из ПВХ толщиной 0,5 мм.

Для скрутки жил применяется медь с высокими токопроводящими показателями. Многопроволочная технология должна была обеспечивать необходимую гибкость – при разрыве одного элемента проводник сможет передавать ток, но нагрузка на проводку возрастет.

Параллельное расположение жил без скрутки делает провод плоским. Точное описание материала предоставить проблематично, т.к. изготовители применяют пластикаты с различной стойкостью к возгоранию.

У ПУНГП нет алюминиевых аналогов по причине небольшого сечения жил.

Разновидности провода

Виды проводов

Производители выпускают несколько модификаций:

• ПУНГП-нг – с изоляционным негорючим покрытием;
• ПУНГП нг – LS – с изоляцией, не подвергающейся возгоранию и тлению;
• ПБППГ – расшифровка свидетельствует о промышленном и бытовом назначении.

Все типы отличаются параллельной укладкой жил.

Условия монтажа и эксплуатации

Временная проводка

Провод многожильный гибкий модификации ПУНГП применяется для электросетей переменного тока. При эксплуатации изделия соблюдаются условия:

• использование только для сети переменного тока напряжением до 250 В с частотой до 50 Гц;
• температура работы – от -50 до +70 градусов;
• температура воздуха в момент укладки не ниже -15 градусов;
• максимальная температура нагрева рабочих элементов — +70 градусов;
• влажность воздуха – 100 %;
• прогрев окружающей среды — +35 градусов;
• допустимый изгиб – радиус прокладки не менее 10 диаметров кабеля.

Изоляционные свойства проводника 1 км в длину при температуре +20 градусов определяются его суммарным сечением:

• 1 мм2 – до 27,1 Ом/км;
• 1,5 мм2 – до 12,1 Ом/км;
• 2,5 мм2 – до 7,41 Ом/км;
• 4 мм2 – 4,61 Ом/км.

Общий диаметр изделия и диаметр жил проверяются штангенциркулем.

Особенности монтажа

Использование в быту и в промышленности

Поскольку ПУГНП является пожароопасным материалом, необходимо:

1. Сделать срез и определить цвет жил.
2. При помощи лупы установить однородность проволоки.
3. Обустраивать цепь автовыключателем для защиты.
4. Разбивать проводку на несколько групп.

Провод лучше приобретать с запасом – так увеличивается безопасность электрической магистрали.

Область применения

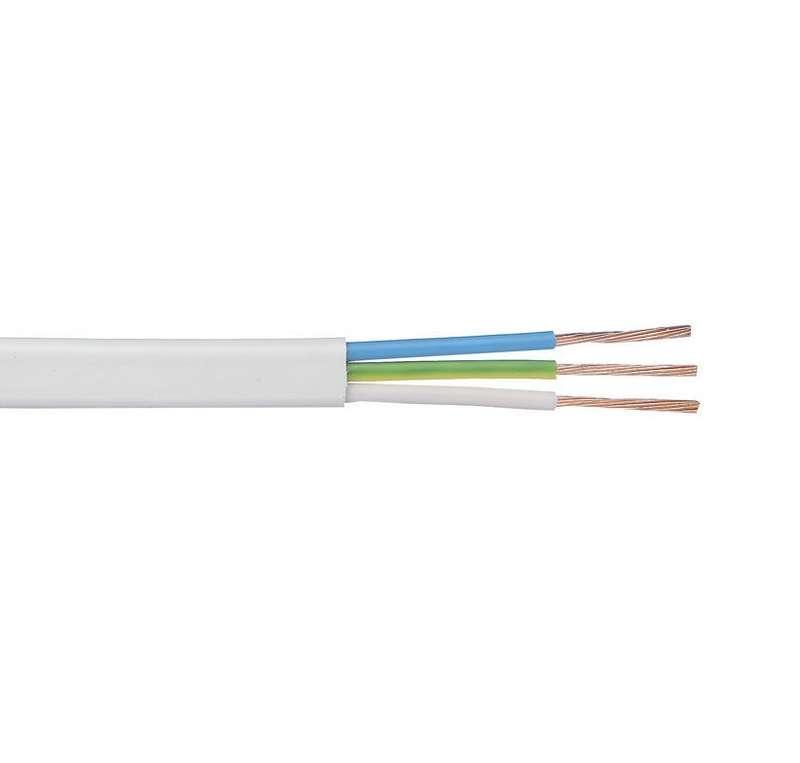

Провод ПУГНП 3х0,5

Провод ПУНГП должен подбираться в соответствии с уровнем защиты линии, схемой монтажа, нагрузкой сети. Материал чаще всего приобретается для таких целей:

• Освещение. Проводник подключается к оборудованию, источникам тока. Его тянут от распредщитка к светильнику через выключатель. Жилы могут перегреваться, если напряжение сети больше 250 В;
• Проводниковая арматура светильников и люстр. Внутри осветительных приборов применяются модификации с 1-2 жилами сечением 1,5 мм2. Они распределяют ток к среднемощным и маломощным потребителями квартиры либо дома;
• Временная электромагистраль. Укладка производится с целью временной линии на период ремонта. Потом производится замена на безопасный кабель.

При расчете нагрузки по току учитывайте максимальное сечение жилы ПУНГП – менее 6 мм2.

Технические характеристики провода ПУНГП

Основные характеристики, которые имеет технический и бытовой проводник, представлены в таблице.

Первичное назначение	Освещение и запитка маломощной техники
Тип укладки	Неподвижный
Предел напряжения в сети	250 В
Материал жил	медь
Количество жил	2-3
Материал изоляции	ПВХ-пластикат
Допустимая температура	+50…-50 – рабочая с сохранением свойств
	+70 – долговременный запас прочности
	+80 – максимальный кратковременный нагрев
	+15 – разрешен монтаж
	-15 – допустимый минимальный показатель для укладки
Эластичность	Радиус изгиба – от 10 диаметров проводника снаружи
Влажность воздуха в теплое время года	100 %
Тип изоляции	Двухуровневая из ПВХ
Цвет обмотки	Черный/белый с синим/красным маркером
Тип основы	Цельные провода без скрутки
	Жесткая
Популярные сечения жил	1,5 и 2,5 мм2
Упаковочный вес (по сечению)	2х1,5 – 50 кг/км
	2х2,5 – 70 кг/км
	2х4 – 110 кг/км
	3х1,5 – 70 кг/км
	3х2,5 – 100 кг/км
	3х4 – 150 кг/км
Диапазон сечений	Двухжильный – от 0,35 до 6 мм2
	Трехжильный – от 0,35 до 4 мм2
Срок эксплуатации	15 лет

Некоторые изготовители указывают гарантийный срок эксплуатации 2 года.

Буквенно-цифровая маркировка

ПУНГП 3х2,5

Расшифровать маркировку ПУНГП 3х2,5 можно как провод универсальный гибкий плоский с тремя жилами площадью сечения каждой 2,5 мм2. Фактическая характеристика сечения бывает на 30% меньше номинальной. Это связано с отсутствием единого стандарта производства.

Еще один момент расшифровки провода ПУНГП – наличие буквы «Г». Медь, в отличие от алюминия не является гибким материалом. Существует вероятность, что при регистрации марки была допущена неточность.

Массогабаритные параметры

Для определения веса и параметров кабеля используется унифицированная таблица.

Параметры сечения	Транспортировочный наружный диаметр, мм	Упаковочно-транспортировочная масса, кг/км
3х4	4,8х11,8	150
3х2,5	4,2х10	100
3х1,5	3,8х8,8	70
2х4	4,8х8,5	110
2х2,5	4,2х7,5	70
2х1,5	3,8х6,5	50

Токи нагрузки провода ПУНГП

После укладки сеть должна выдерживать переменное напряжение в 1500 В с частотой 50 Гц на протяжении 60 сек. При этом допустимых токов нагрузки в ТУ нет. ПУЭ регламентируют при любом способе монтажа ПУНГП использовать данные таблицы.

Параметры сечения	Ток нагрузки провода по количеству жил
	2 жилы	3 жилы
1,5	19	19
2,5	27	25
4	38	35

Причины запрета на использование

Использование ПУНГП запрещено, поскольку российский ГОСТ не регламентирует выпуск этой продукции. В ТУ 16.К13-020-93 с характеристиками кабеля есть момент, разрешающий разбег по площади сечения до 30%. Изготовители с целью уменьшения отпускной стоимости делают именно так. В итоге после покупки материала с номинальным сечением 2,5 мм2, окажется, что сечение не доходит и до 2 мм2. Опытные электрики проверяют кабель штангенциркулем, но домашние мастера устанавливают его в сеть, нагрузка которой будет критической для тонкого шнура.

Толщина изоляционного слоя ПУНГП не подходит под современные стандартны электропроводников. Они выпускаются с оболочкой толщиной от 0,4 до 0,5 мм, в ТУ указывается иная цифра – 0,3 мм.

Согласно данным неофициальной статистики в 50 % случаев загорается проводка, сделанная из кабеля ПУНГП.

Пользователи приобретают кабельные изделия ПУНГП по причине недорогой стоимости, не ориентируясь на пожаробезопасность и несоответствие ряда характеристик нормативным. Чтобы предотвратить возгорание проводки, стоит укладывать кабель только внутри помещения в трубе или гофре. Параметры жил стоит измерять в магазине, уделяя внимание цветной маркировке жил, толщине наружной оболочки.

Кабель пугнп технические характеристики

Главная » Статьи » Кабель пугнп технические характеристики

Характеристики провода ПУГНП и причины его опасности

Среди большого разнообразия проводов и кабелей встречаются разные варианты. У каждого из них есть свои преимущества (например, технические характеристики) и недостатки (допустим стоимость). Среди дешевой продукции можно выделить провод ПУГНП, он имеет много общего с кабелем (два слоя изоляции, наиболее востребованные сечения для бытовой проводки и пр.). Сразу оговоримся, что согласно ПУЭ его нельзя использовать в электропроводке из-за его плохих противопожарных качеств. Однако спрос на данный проводник есть, и он обусловлен его стоимостью. Давайте рассмотрим технические характеристики ПУГНП, для чего он предназначен и что самое важное — чем опасен.

Расшифровка маркировки

Название провода ПУГНП расшифровывается так:

• П – провод.
• УН – универсальный.
• Г – гибкий.
• П – плоский.

Вы могли заметить, что в обозначении буква Г не на своем месте, ведь буквы УН – обозначают «универсальный. Неизвестно почему так произошло. Но следует сказать о том, что есть монолитный провод ПУНП. Кстати он бывает и в медном и в алюминиевом исполнении, в остальном его технические характеристики подобны ПУГНП.

Площадь поперечного сечения жилы также указывается в маркировке, типа: ПУГНП 2х2.5. Такое обозначение расшифровывается как 2 жилы по 2,5 мм2. Фактическое сечение может быть ниже до 30% от номинального. Это связано с тем, что ТУ по которому изготовлен этот провод не регламентирует строгого соответствия по сечению, в нём разрешенная погрешность при изготовлении равняется 30%. Это значит что заявленные 1,5 «квадрата» могут в реальности равняться 1, что на практике представляет большую опасность.

Конструкция

Провод представляет собой две или три гибких многопроволочных жилы, каждая из которых заключена в изоляцию, все жилы покрыты слоем общей изоляции. В ПУГНП синим цветом маркируется нулевой проводник, а в трёхжильной версии – зелено-желтым (полосами) заземляющий. Наружная изоляция белого цвета, что видно на фото ниже. На этом описание внешних параметров заканчивается. Он производится согласно техническим условиям ТУ 3551-001-97568813-2008.

Основные параметры

Технические характеристики провода ПУГНП:

1. Жилы изготовлены из меди, минимум из 7 проволок толщиной от 0,3 мм каждая.
2. Напряжения: 450В постоянного тока, 1000В переменного.
3. Материал изоляции – ПВХ.
4. Рабочая температура в диапазоне от -50°C до +50°C. При длительном нагреве выдерживает до 70°C, а при кратковременном +80°C.
5. Температура монтажа не ниже -15°C, при большем морозе изолирующий слой может повредиться.
6. Тип монтажа – неподвижный.
7. Гибкость: не менее 10 наружных диаметров провода.
8. Влажность окружающей среды до 100% (при t=+35°C).
9. Срок эксплуатации – 15 лет.
10. Сопротивление изоляции 10 МОм.
11. Строительная длина от 100 м.
12. Диапазон сечений жил для двух жильного провода от 0,35 мм2 до 6,0 мм2, для трёхжильного – от 0,35 мм2 до 4,0 мм2.

Предлагаем ознакомиться с таблицей веса и наружного диаметра при определенных сечениях провода ПУГНП:

На рынке есть много производителей, которые производят ПУГНП. Стоит отметить, что технические характеристики зависят от ответственности производителя. Среди них можно выделить:

• ОАО «Беларускабель», Мозырь
• ООО «Луки-Кабель», Великие Луки
• ООО «ТД ПромЭл», Орел

Область применения

Провод предназначен для подключения цепей освещения напряжением до 250В ~. Однако технические характеристики позволяют использовать и его для питания силовых цепей, например розеток. Допустимый ток кабеля зависит от его сечения, поэтому следует учесть, что максимальное поперечное сечение жил ПУГНП – до 6 мм2. Это надо учесть при расчете токовой нагрузки.

Как уже было сказано, данный проводник запрещен ПУЭ. Причин этому несколько:

1. Производится по устаревшим ТУ с большими допусками по сечению. Кроме того номинальное сечение в одном месте провода не гарантирует то, что по всей его длине оно будет неизменным. Возможно, что в отдельных местах жила будет тоньше.
2. Тонкая изоляция. Слой изоляции ПУГНП на жиле доходит до 0,3 мм в самом плохом случае, слой наружной – до 0,5 мм. Притом, что согласно ПУЭ минимальная толщина изоляции должна быть от 0,4 мм. Это приводит к лёгкой повреждаемости изолирующего слоя. При прокладке это стоит учитывать. Открытая прокладка, прокладка в земле или в воде нежелательна (скорее недопустима). Нужно использовать гофру, кабель-каналы или металлические трубы.
3. Из-за тонкой изоляции возникает повышенная опасность возгорания проводки.

Однако, не смотря на запреты, часто данный проводник используют для временных линий. Для капитального ремонта проводки настоятельно рекомендуем присмотреться к другим кабелям. Чем можно заменить ПУГНП? Для качественной проводки можно использовать кабель ВВГ, ВВГнг или NYM – это его аналоги, которые не запрещенные ПУЭ.

Похожие статьи:

Нравится(0)Не нравится(0)

samelectrik.ru

Провод ПУГНП — расшифровка, технические характеристики и применение

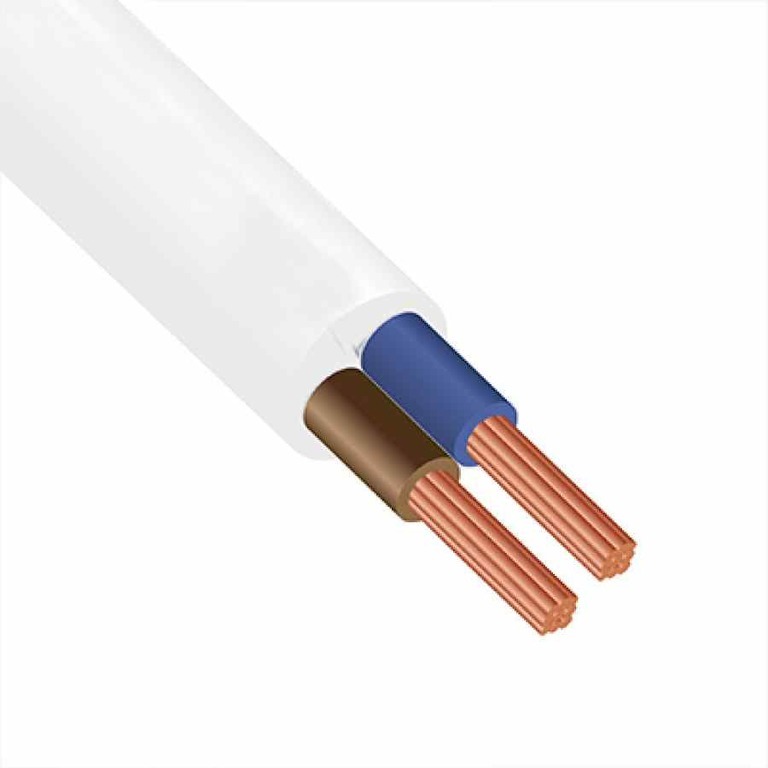

Электрический провод ПУГНП является разновидностью распространенного электропровода ПУНП, с той разницей, что в его основе применяется не твердые, а гибкие жилы. Оба этих кабеля широко распространены благодаря относительной дешевизне, по сравнению с рекомендованными ВВГ или NYM. Но при приобретении надо учитывать, что кабель ПУГНП и ПУНП запрещен к использованию положениями ПУЭ, как пожароопасный.

Что собой представляет ПУГНП

Двух или трехжильный медный кабель, жилы которого набираются минимум из семи токопроводящих нитей, скрученных между собой. Изоляция каждой жилы делается толщиной не меньше 0,3 мм и выполняется отдельным цветом. Если это двухжильный кабель, то одна из жил будет иметь синий цвет для ноля, а в трехжильном и заземляющий желтый провод с зеленой полосой. Впрочем, можно встретить и другие расцветки, но изоляция жил в любом случае будет различаться друг от друга. Толщина наружной, общей изоляции составляет 0,5 мм – она делается из белого или неокрашенного пластиката ПВХ.

Технические характеристики определяют жилы проводов как проводники электрического тока напряжением не выше 250 Вольт и частотой 50 Герц. Их поперечное сечение бывает от 0,75 до 4 мм², что позволяет подобрать кабель для большинства бытовых нужд.

Расшифровка аббревиатуры

Отличительной особенностью ПУНП и ПУГНП является их плоская форма, что прямо отражено в аббревиатуре. У провода марки ПУНП расшифровка названия выглядит как «П» – провод (хотя по сути это кабель), «УН» – универсальный (без особых ограничений в сферах применения), «П» – плоский (жилы расположены не по кругу, а рядом друг с другом). Если аббревиатура имеет вид «аПУНП», значит жилы из алюминия.

Соответственно, расшифровка провода ПУГНП читается как «П» – провод, «УН» – универсальный, «Г» – гибкий, «П» – плоский. Ввиду того что этот кабель гибкий, алюминий при его изготовлении не применяется, поэтому приставки «А» перед названием не бывает, но дополнительные разновидности у него все-таки есть. Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-LS, который, кроме того что не горит, еще и не тлеет.

Почему в названии провода буква «Г» стоит не на своем месте можно только догадываться – возможно это банальная ошибка при регистрации названия, а может быть кто-то посчитал, что так созвучнее.

Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, ввиду его несоответствия современным требованиям пожаробезопасности. Правда, «нельзя применять» не значит запретить производить, что и делается до сих пор по причине его высокой популярности вследствие дешевизны.

С производством тоже все интересно – ПУГНП не обязательно должен иметь маркировку производителя (ее проставляют только на ярлыках, которые крепятся к цельной бухте провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение проконтролировать достаточно сложно и это никто не гарантирует.

Технические характеристики и условия эксплуатации

Изготовление происходит по ТУ 16К13-020-93 госстандарта. Назначение ПУГНП определялось как прокладка освещения и питание маломощных электрических приборов, работающих в электрических сетях с напряжением до 250 Вольт. Метод укладки – неподвижный. Основные технические характеристики следующие:

• Материал токопроводящей жилы – медь.
• Материал изоляции – ПВХ-пластикат.
• Рабочая температура, при которой сохраняются свойства изоляции – от -50 до +50 С°. Запас прочности до +70 С° – кабель должен выдерживать длительный нагрев до этой температуры и кратковременный до +80.
• Температура при которой разрешено выполнять монтаж – от -15. При более низких значениях возрастает вероятность излома изоляции при перегибах провода.
• Средняя эластичность – при укладке запрещены изгибы радиусом меньшим 10 наружных диаметров кабеля.
• Допустимая влажность окружающего воздуха – 100%, при температуре до +35 С°.
• Сопротивление жилы сечением 1 мм² – до 27,1 Ом, жилы 1,5 мм² – до 12,1 Ом, жилы 2,5 мм² – до 7,41 Ом и жилы 4 мм² – 4,61 Ом. В тестовых замерах этот параметр вычисляется при температуре 20 С°, на контрольном отрезке кабеля длиной 1 км.
• Расчетный срок эксплуатации – 15 лет.
• Маркировка – ПУГНП X*Y, где X – количество жил, а Y – их поперечное сечение.
• Маркировка ПУНГПнг указывает на повышенную сопротивляемость возгоранию, ПУГНПнгд-LS – на пониженное выделение дыма при тлении.
• Гарантийный срок – 2 года с момента начала эксплуатации.

Об использовании провода смотрите в этом видео:

Причины запрета на использование

В первую очередь, провод ПУГНП не соответствует требованиям по толщине изоляции проводников. Если требования ПУЭ однозначно указывают на необходимость использовать оболочку толщиной минимум 0,4-0,5 мм, заводское ТУ разрешает использовать слой пластиката в 0,3 мм.

Кроме того, ТУ 16.К13-020-93 достаточно свободно относится к допускам по поперечному сечению жил – разрешенная погрешность составляет 30%. Как итог – если приобретается кабель на 2,5 мм², то по факту внутри него могут оказаться провода с жилами 2,5 – 30% = 1,75 мм². Понятно, что когда к нему подключается даже номинальная нагрузка, то кабель может не выдержать и оплавиться. По статистике, более 50% всех возгораний проводов происходило именно при использовании марок ПУНП и ПУГНП.

Коротко о главном

Кабель ПУГНП производится по устаревшим ТУ, которые не соответствуют современным нормам безопасности и его использование запрещено требованиями ПУЭ. Соответственно, решение приобретать его или нет, принимается полностью на свой страх и риск, ведь в случае непредвиденной ситуации экспертиза покажет, что был использован неправильный провод.

Если же по каким-либо причинам его приходится использовать, то надо помнить про допуски, существующие в ТУ, по которому изготавливается кабель, и все расчеты производить как будто сечение жил меньше указанного номинала на 30%. Когда кабель укладывается наружным способом, его надо помещать в гофру, концы которой заматываются изолентой, для предотвращения доступа воздуха. В таком случае даже при значительном перегреве провод не загорится, так как будет отсутствовать доступ кислорода.

Особо дотошные покупатели приходят за кабелем с микрометром и на месте проверяют сечение жил. Это хороший, но достаточно относительный метод, ведь проверка производится на локальном участке провода, и никто не сможет гарантировать, что полученные результаты будут такими же на протяжении всей его длины.

yaelectrik. ru

Кабель ПУГНП — расшифровка и технические характеристики

Провод ПУГНП, расшифровка аббревиатуры которого звучит как «провод универсальный гибкий плоский», широко применяется электриками. Выпускается провод в двух вариантах: двухжильном и трехжильном. Независимо от того, сколько жил в проводе, располагаются они параллельно друг другу.

Изоляция у данного провода поливинилхлоридная, а добавленные в ее состав специальные пластикаты исключают распространение огня в случае возгорания провода. Сами жилы скручены, и состоят из определенного количества тонких медных проволок, переплетенных между собой.

Основные параметры провода ПУГНП

Чтобы грамотно использовать кабель ПУГНП, технические характеристики его обязательно нужно знать – подобная информация поможет избежать возникновения проблем в электроцепи. Специалисты отмечают, что переменное рабочее напряжение не должно превышать 450 В, а постоянное — 1000 В.

Максимальное значение частоты электрического тока — 50 Гц. Что касается внешних условий, то этот провод рассчитан на эксплуатацию при температуре от -15 до +50 °С (влажность воздуха, при этом, не должна превышать отметки в 98%).

Провод ПУГНП, расшифровка которого уже была рассмотрена в этой статье, в продаже можно встретить в виде ПУГНП 2х2,5 или же с другими обозначениями. Первая цифра показывает количество жил, а вторая — сечение.

Область применения

Кабель ПУГНП, технические характеристики которого позволяют использовать его практически при любых электромонтажных работах, согласно ГОСТу, предназначен для прокладки различных электроосветительных систем.

Кабель применяется для прокладки переменного тока в осветительных сетях, подключения к сети переменного тока приборов слабого тока бытового назначения, монтажа термопар (в том числе, в ремонтных целях).

Нужно помнить, что применять провод ПУГНП (расшифровка маркировки была рассмотрена в начале статьи) для открытой электропроводки нельзя ввиду особенностей его изоляции.

Если ПУНГП планируется размещать на улице, то он обязательно должен быть защищен гофрированной трубой. Это же условие должно соблюдаться и при использовании при условии кладки провода под землей.

dnevnik-stroika.ru

Технические характеристики провода ПУГНП и краткое описание

По сложившейся традиции мы продолжаем рассматривать наиболее популярные электрические провода, широко представленные современным строительным рынком. Сегодня, в главной роли выступит электропровод ПУГНП – мы вкратце его опишем, рассмотрим технические характеристики, сферу применения. Отмечу: данный электропроводник является практически полным аналогом довольно распространенного кабеля ПУНП.

Также сразу скажу, что по исполнению и техническим характеристикам провод ПУГНП очень похож на рассмотренный ранее кабель ШВВП (технические характеристики провода ШВВП).

В первую очередь предоставлю расшифровку аббревиатуры ПУГНП. Выглядит она следующим образом:

• П – провод;
• УН – универсальный;
• Г – гибкий;
• П – плоский.

Почему составляющие данной аббревиатуры идут не по порядку остается только гадать- видимо разработчики посчитали, что это не влияет на характеристики, и на это вполне можно закрыть глаза.

Идем дальше. ПУГНП выпускается в двухжильном и трехжильном варианте. Вне зависимости от количества жил, они располагаются одинаково — параллельно друг другу. Изоляция поливинилхлоридная с добавлением специальных пластикатов, которые при возгорании провода исключают распространение огня. Что касается самих жил: они являются скрученными, то есть состоят из определенного количества скрученных между собой тонких медных проволок.

Теперь касательно характеристик. Для большей наглядности основные параметры провода отражены в таблице:

Провод ПУГНП технические характеристики
Параметр	Значение
Рабочее напряжение, В  — переменное  — постоянное	до 450 до 1000
Допустимая частота электрического тока, Гц	до 50
Допустимая окружающая температура, °С	от -15 до +50
Допустимая влажность окружающего воздуха, %	до 98
Гарантированный срок службы провода, лет	до 15

Данный провод производится с разным количеством жил и разным сечением. В частности, двухжильные провода выпускаются с сечением жил 1,0; 1,5; 2,5, 4,0; 6,0 мм2, а трехжильные — с сечением: 1,0; 2,5; 4,0 мм2.

Сфера применения ПУГНП

Технические характеристики провода ПУГНП позволяют использовать его при осуществлении практически любых электромонтажных работ. Однако, согласно ГОСТу на данный проводник, основной сферой применения является прокладка различных электроосветительных систем. Разумеется, это вовсе не означает, что провод может использоваться исключительно для подвода электрической энергии к осветительным приборам. В принципе, ничего не мешает применить его, например, для подвода электрического тока к розеткам.

Единственное, следует помнить: изоляция данного провода не позволяет применять его для открытой электропроводки. То есть, в случае размещения ПУГНП за пределами помещения (на улице) он в обязательном порядке должен быть заключен в защитную гофрированную трубу (можно применить, например, гофрированную трубу ДКС). Это же справедливо в случае использования данного проводника для подземной прокладки.

Еще один важный момент: я довольно часто встречаю информацию, что производители не соблюдают заявленные ими же технические характеристики провода ПУГНП. Так, многие заявляют, что очень часто провод с заявленным сечением 2,5 мм2 на деле имеет сечение жилы 2,0 мм2. Не могу согласиться – специально ходил в магазин электротоваров и проверял, такая информация не подтвердилась.

Тем не менее, если вы сомневаетесь в соответствии сечения заявленному, советую вам при покупке данного провода проверить его жилы (на соответствие сечения). Для этого можете попросить продавца показать какой-либо иной провод с сечением, которое вам необходимо. Визуально сравнив толщину жил, вы можете понять, хотят ли вам подсунуть «бракованный» ПУГНП или нет.

Рекомендуем ознакомиться:

 — Вопросы и ответы по электрике

 — Автоматы для электропроводки

 — Медные провода для электропроводки

Автор – Антон Писарев

moydomik.info

---

Смотрите также

• Айфон не включается на экране значок айтюнс и кабель
• Алюминиевые кабели на 6 кв
• Кабель ввг 3х6 технические характеристики
• Прокладка кабеля по стене здания
• Конструкция силовых кабелей
• Прокладка кабеля в стальных трубах
• Как сделать локальную сеть между двумя компьютерами через кабель
• Прокладка кабеля в траншее
• Кабель 3 квт на 3 фазы
• Виды оптических кабелей
• Кабеля асбг расшифровка

Провод ПУГНП — расшифровка, технические характеристики и применение

Электропровод ПУГНП является разновидностью обычного электропровода ПУНП, с тем отличием, что в нем используются гибкие, а не сплошные жилы. Оба этих кабеля получили широкое распространение благодаря относительной дешевизне, по сравнению с рекомендуемыми ВВГ или NYM. Но при его приобретении необходимо учитывать, что кабель ПУГНП и ПУНП запрещен к применению положениями ПУЭ, как пожароопасный.

Содержание

• Что такое ПУГНП
• Расшифровка аббревиатуры
• Технические характеристики и условия эксплуатации
• Причины запрета на применение
• Кратко об основном

Что такое ПУГНП

Кабель медный двух- или трехжильный, жилы которого набраны не менее чем из семи токопроводящих нитей, скрученных между собой. Изоляция каждой жилы выполнена толщиной не менее 0,3 мм и выполнена в отдельном цвете. Если это двухжильный кабель, то одна из жил будет иметь синий цвет для нуля, а в трехжильном кабеле будет желтый провод заземления с зеленой полосой. Впрочем, можно найти и другие цвета, но изоляция жил в любом случае будет отличаться друг от друга. Толщина наружного, общего утеплителя 0,5 мм — изготавливается из белого или неокрашенного пластика ПВХ.

Технические характеристики определяют жилы проводов как проводники электрического тока напряжением не более 250 Вольт и частотой 50 Герц. Их сечение колеблется от 0,75 до 4 мм², что позволяет подобрать кабель для большинства бытовых нужд.

Расшифровка аббревиатуры

Отличительной чертой ПУНП и ПУГНП является их плоская форма, что непосредственно отражено в аббревиатуре. Для провода марки ПУНП расшифровка названия выглядит так: «П» — провод (хотя по сути это кабель), «УН» — универсальный (без особых ограничений в областях применения), «П» — плоские (жилы располагаются не по кругу, а рядом друг с другом с другом). Если аббревиатура выглядит как «АПУНП», то жилы изготовлены из алюминия.

Соответственно расшифровка провода ПУГНП читается как «П» — проволока, «УН» — универсальная, «Г» — гибкая, «П» — плоская. В связи с тем, что этот кабель гибкий, при его изготовлении не используется алюминий, поэтому приставки «А» перед названием нет, но он все же имеет дополнительные разновидности. Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-ЛС, который, кроме того, что не горит, еще и не тлеет.

Почему в названии провода буква «Г» стоит не на своем месте, можно только догадываться — возможно, это банальная ошибка при регистрации названия, а может быть, кому-то оно показалось более созвучным.

Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, в связи с его несоответствием современным требованиям пожарной безопасности. Правда, «нельзя использовать» не означает запрещения производства, что до сих пор делается в силу его высокой популярности из-за дешевизны.

С производством тоже все интересно — ПУГНП не обязательно должен иметь маркировку производителя (она проставляется только на этикетках, которые крепятся к сплошному мотку провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение сложно проконтролировать и никто этого не гарантирует.

Технические характеристики и условия эксплуатации

Изготовление осуществляется по ГОСТ 16К13-020-93. Назначение ПУГНП было определено как прокладка освещения и питание маломощных электроприборов, работающих в электрических сетях напряжением до 250 Вольт. Способ укладки фиксированный. Основные технические характеристики следующие:

• Материал проводника – медь.
• Материал изоляции — ПВХ пластикат.
• Рабочая температура, при которой сохраняются изоляционные свойства, от -50 до +50 С°. Коэффициент запаса прочности до +70 С° — кабель должен выдерживать длительный нагрев до этой температуры и кратковременный до +80.
• Температура, при которой допускается производить монтаж от -15. Меньшие значения увеличивают вероятность пробоя изоляции при изгибе провода.
• Средняя эластичность — при прокладке запрещены изгибы радиусом менее 10 наружных диаметров кабеля.
• Допустимая влажность окружающего воздуха — 100 %, при температуре до +35 С°.
• Сопротивление жилы сечением 1 мм² — до 27,1 Ом, жил 1,5 мм² — до 12,1 Ом, жил 2,5 мм² — до 7,41 Ом и жил 4 мм² — 4,61 Ом. При тестовых измерениях этот параметр рассчитан при температуре 20°С, на участке троса управления длиной 1 км.
• Расчетный срок службы — 15 лет.
• Обозначение — ПУГНП X*Y, где Х — количество жил, а Y — их сечение.
• Маркировка ПУНГПнг указывает на повышенную огнестойкость, ПУГНПнгд-LS — на пониженное дымовыделение при тлении.
• Гарантийный срок 2 года с даты начала эксплуатации.

Об использовании провода смотрите в этом видео:

Причины запрета на применение

Во-первых, провод ПУГНП не соответствует требованиям по толщине изоляции жилы. Если требования ПУЭ однозначно указывают на необходимость применения оболочки толщиной не менее 0,4-0,5 мм, заводские ТУ допускают применение слоя пластиката толщиной 0,3 мм.

Кроме того, в ТУ 16.К13-020-93 достаточно вольно указаны допуски в сечении жил — допускаемая погрешность составляет 30%. В итоге, если приобретается кабель сечением 2,5 мм², то по факту внутри него могут быть провода с жилами 2,5 — 30% = 1,75 мм². Понятно, что при подключении к нему даже номинальной нагрузки кабель может не выдержать и расплавиться. По статистике более 50% всех возгораний проводов произошло именно при использовании марок ПУНП и ПУГНП.

Кратко об основном

Кабель ПУГНП изготавливается по устаревшим ТУ, не отвечающим современным нормам безопасности и его применение запрещено требованиями ПУЭ. Соответственно решение приобретать его или нет принимаете полностью на свой страх и риск, ведь в случае возникновения непредвиденной ситуации экспертиза покажет, что был использован не тот провод.

Если по каким-то причинам приходится его применять, то надо помнить о допусках, которые существуют в техусловиях, по которым изготавливается кабель, и все расчеты производить так, как если бы сечение жил меньше указанного номинала на 30%. При наружной прокладке кабеля он должен быть помещен в гофру, концы которой обмотаны изолентой для предотвращения попадания воздуха. В этом случае даже при значительном перегреве провод не загорится, так как не будет доступа кислорода.

Особо дотошные покупатели приходят за кабелем с микрометром и на месте проверяют сечение жил. Это хороший, но достаточно относительный метод, т. к. проверка производится на локальном участке провода, и никто не может гарантировать, что полученные результаты будут одинаковыми на всем его протяжении.

Провод

ПУГНП: технические характеристики, расшифровка, применение

Среди большого разнообразия проводов и кабелей есть разные варианты. Каждый из них имеет свои преимущества (например, технические характеристики) и недостатки (скажем, стоимость). Среди дешевой продукции можно выделить провод ПУГНП, он имеет много общего с кабелем (два слоя изоляции, самые популярные сечения для бытовой электропроводки и т.д.). Сразу оговоримся, что по ПУЭ его нельзя применять в электропроводке из-за плохих противопожарных качеств. Однако спрос на этот проводник есть, и он обусловлен его стоимостью. Давайте посмотрим на технические характеристики ПУГНП, для чего он предназначен и что самое главное — чем опасен.

• Маркировка Пояснение
• Дизайн
• основные параметры
• Область применения

Маркировка Расшифровка

Наименование провода ПУГНП расшифровывается следующим образом:

• П — провод.
• ООН — универсальный.
• Г — гибкий.
• П плоский.

Вы могли заметить, что буква Г не на своем месте в обозначении, т.к. буквы УН — означают «универсальный». Неизвестно, почему так произошло. Но следует сказать, что существует монолитный провод ПУНП. кстати, он бывает и в медном, и в алюминиевом исполнении, в остальном его технические характеристики аналогичны ПУГНП.

В маркировке также указывается площадь поперечного сечения жилы, тип: ПУГНП 2х2,5. Это обозначение означает 2 провода диаметром 2,5 мм ² . Фактическое сечение может быть меньше 30% от номинального. Это связано с тем, что техническое задание, по которому изготавливается этот провод, не регламентирует строгое соблюдение сечения, в нем допустимая погрешность изготовления составляет 30 %. Это означает, что заявленные 1,5 «квадрата» в действительности могут быть равны 1, что на практике представляет большую опасность.

Исполнение

Провод состоит из двух или трех гибких многопроволочных жил, каждая из которых заключена в изоляцию, все жилы покрыты слоем общей изоляции. В ПУГНП нулевой провод маркируется синим цветом, а в трехжильном варианте — зелено-желтым (полосы) заземлением. Наружная изоляция белая, как видно на фото ниже. На этом описание внешних параметров заканчивается. Изготавливается по ТУ 3551-001-9.7568813-2008.

основные параметры

Технические характеристики провода ПУГНП:

1. Жилы выполнены из меди, не менее 7 проволок толщиной 0,3 мм каждая.
2. Напряжение: 450 В постоянного тока, 1000 В переменного тока.
3. Материал изоляции — ПВХ.
4. Диапазон рабочих температур от -50°С до +50°С. При длительном нагреве выдерживает до 70°С, а при кратковременном +80°С.
5. Температура монтажа не ниже -15°С, при большем морозе возможно повреждение изоляционного слоя.
6. Тип крепления — Фиксированный.
7. Гибкость: не менее 10 наружных диаметров проволоки.
8. Влажность окружающей среды до 100% (при t=+35°С).
9. Срок эксплуатации 15 лет.
10. Сопротивление изоляции 10 МОм.
11. Строительная длина от 100 м.
12. Диапазон сечения жил для двухжильных проводов от 0,35 мм ² до 6,0 мм ² , для трехжильных — от 0,35 мм ² до 4,0 мм ² .

Предлагаем ознакомиться с таблицей массы и наружного диаметра для отдельных сечений провода ПУГНП:

На рынке представлено множество производителей, выпускающих ПУГНП. Стоит отметить, что технические характеристики зависят от ответственности производителя. Среди них:

• ОАО «Беларуськабель», г. Мозырь
• ООО «Люк-Кейбл», г. Великие Луки
• ООО ТД ПромЭл, Орел,

Область применения

Провод предназначен для соединения цепей освещения до 250В~. Однако технические характеристики позволяют использовать его для питания силовых цепей, например, розеток. Допустимый ток кабеля зависит от его сечения, поэтому следует учитывать, что максимальное сечение жил ПУГНП до 6 мм ² . Это необходимо учитывать при расчете текущей нагрузки.

Как уже было сказано, этот проводник запрещен ПУЭ. На это есть несколько причин:

1. Производится по устаревшим техническим условиям с большими допусками сечения. Кроме того, номинальное сечение в одном месте провода не гарантирует, что оно будет неизменным по всей длине. Возможно, в некоторых местах жилка будет тоньше.
2. Тонкая изоляция. Слой изоляции ПУГНП на жиле достигает в худшем случае 0,3 мм, внешний слой — до 0,5 мм. При этом по ПУЭ минимальная толщина утеплителя должна быть от 0,4 мм. Это приводит к незначительному повреждению изоляционного слоя. При укладке это стоит учитывать. Открытая прокладка, прокладка в грунте или в воде нежелательна (скорее всего недопустима). Нужно использовать гофрированные кабель-каналы или металлические трубы.
3. Тонкая изоляция ведет к повышенной опасности. пожарная проводка.

Однако, несмотря на запреты, часто этот проводник используется для линий времени. Для капитального ремонта проводки настоятельно рекомендуем посмотреть другие кабели. Чем можно заменить ПУГНП? Для качественной проводки можно использовать кабель ВВГ, ВВГнг или NYM — это его аналоги, не запрещенные ПУЭ.

Аналогичные статьи:

• Характеристики кабеля КВВГ
• Как определить сечение провода
• Как выбрать кабель для электропроводки

Опубликовано: 06.04.2018 Обновлено: 30. 07.2018 Пока без коментариев

описание и технические характеристики, замена и конструкция

Провод бюджетный ПУНГП применяется для организации электрокоммуникаций промышленных, общественных и жилых зданий. Изделие имеет двухслойную изоляцию, несколько сечений и удобен в использовании. Правила ПУЭ отмечают недостатки противопожарных показателей провода и накладывают запрет на использование.

Содержание

1. Назначение провода ПУНГП
2. Описание и конструкция
3. Разнообразие Wire
4. Условия установки и эксплуатации
5. Установки
6. Область применения
7. Технические характеристики PUNGP Wire
8. Альфаномерная маркировка
9. Вес и измерения
10. нагрузочные токи из проволоки
11. Причины на предмет на предмет бана на употребление на использовании на использовании.

Назначение провода ПУНГП

Провод ПУГНП

Кабель электрический является разновидностью ПУНП с гибкими жилами. Он дешевле по сравнению с NYM или ВВГ и до 2007 года выпускался по ТУ 16.К13-020-9.3. Низкое качество продукции для организации электросетевого хозяйства послужило причиной запрета производства. В настоящее время некоторые производители выпускают ПУНГП, поэтому после покупки его нужно проверить:

• положить в морозилку с температурой -15 градусов и осмотреть скорлупу на наличие трещин;
• После выдержки в морозильной камере около 2 часов прогрейте твист в течение 60 минут при комнатной температуре и намотайте его на цилиндр в 10 раз дольше.

При сохранении целостности корпуса кабеля допускается его использование по назначению — для устройства внутреннего освещения, питания мелкой бытовой техники и промышленных агрегатов.

Допустимая номинальная мощность переменного тока для кабеля 250 В.

Описание и конструкция

Внешнее отличие проводов ПУНП от ПУГНП

Изначально материал разрабатывался как проводник для подключения бытовых приборов. Теперь его производят без привязки к ГОСТу, что сказывается на эффективности и безопасности эксплуатации. Гибкая модификация ПУНП не может быть отнесена к проводам, так как включает в себя несколько жил и общую изолирующую оболочку. Продукт также не соответствует техническим и эксплуатационным критериям кабеля.

Расшифровка аббревиатуры:

• П — наименование «провод»;
• ООН — универсальное назначение;
• Г — гибкий;
• П — плоский.

В начале сокращения нет буквы «А», значит у него медные жилы. Конструктивно ПУНГП состоит из:

• 2 или 3 токопроводящие жилы из многопроволочных жил;
• изолирующая оболочка из ПВХ толщиной 0,3 мм на каждый элемент;
• общий изоляционный слой из ПВХ толщиной 0,5 мм.

Медь с высокой проводимостью используется для скрутки проводников. Многопроводная технология должна была обеспечить необходимую гибкость — при обрыве одного элемента проводник сможет проводить ток, но нагрузка на проводку возрастет.

Параллельное расположение жил без скручивания делает проволоку плоской. Дать точную характеристику материала проблематично, так как производители используют пластикаты с разной огнестойкостью.

ПУНГП не имеет алюминиевых аналогов из-за малого сечения жил.

Разновидности провода

Виды провода

Производители выпускают несколько модификаций:

• ПУНГП-нг — с изоляционным негорючим покрытием;
• ПУНГП нг — ЛС — с изоляцией, не подверженной возгоранию и тлению;
• ПБППГ — расшифровка указывает на промышленное и бытовое назначение.

Все типы отличаются параллельной укладкой жил.

Условия монтажа и эксплуатации

Временная электропроводка

Провод гибкий многожильный исполнение ПУНГП применяется для электрических сетей переменного тока. При использовании изделия соблюдаются следующие условия:

• использовать только для переменного тока напряжением до 250 В и частотой до 50 Гц;
• температура эксплуатации — от -50 до +70 градусов;
• температура воздуха в момент укладки не ниже -15 градусов;
• максимальная температура нагрева рабочих органов — +70 градусов;
• влажность воздуха — 100%;
• прогрев окружающей среды — +35 градусов;
• допустимый изгиб — радиус прокладки не менее 10 диаметров кабеля.

Изоляционные свойства жилы длиной 1 км при температуре +20 градусов определяются ее полным сечением:

• 1 мм2 — до 27,1 Ом/км;
• 1,5 мм2 — до 12,1 Ом/км;
• 2,5 мм2 — до 7,41 Ом/км;
• 4 мм2 — 4,61 Ом/км.

Габаритный диаметр изделия и диаметр жил проверяют штангенциркулем.

Особенности монтажа

Бытовое и промышленное применение

Так как ПУГНП является пожароопасным материалом, необходимо:

1. Сделать разрез и определить цвет жил.
2. С помощью лупы установите однородность проволоки.
3. Оборудуйте цепь автоматическим выключателем для защиты.
4. Разделите проводку на несколько групп.

Провод лучше приобретать с запасом — это повышает безопасность электросети.

Область применения

Провод ПУГНП 3х0,5

Провод ПУНГП следует выбирать в соответствии со степенью защиты линии, схемой монтажа, нагрузкой сети. Материал чаще всего приобретают для следующих целей:

• Освещение. Проводник подключается к оборудованию, источникам тока. Он подтягивается от распределительного щитка к светильнику через выключатель. Сердечники могут перегреваться при напряжении сети более 250 В;
• Электромонтажная арматура для светильников и люстр. Внутри светильников применяются модификации с 1-2 жилами сечением 1,5 мм2. Раздают ток среднемощным и маломощным потребителям квартиры или дома;
• Временная электрическая дорога. Прокладка делается с целью временной линии на период ремонта. Затем его заменяют безопасным кабелем.

При расчете токовой нагрузки учитывают максимальное сечение проводника ПУНГП — менее 6 мм2.

Технические характеристики провода ПУНГП

Основные характеристики, которыми обладает технический и бытовой проводник, представлены в таблице.

903

1........... 5 — 100 кг / км 9039

Primary appointment	Lighting and power supply of low-power equipment
Laying type	Fixed
Line voltage limit	250 V
Core material	copper
Количество жил	2-3
Изоляционный материал	Соединение из ПВХ
Допустимая температура	+ 50 . .. -50 -Работа с сохранением властей	+ 50 … -50 -Работа с сохранением властей	+ 50 … -50 -Работа с сохранением властей	+ 50 … -50 -5
	+80 — максимальный кратковременный нагрев
	+15 — установка разрешена
	-15 — допустимое минимальное значение для укладки
Air humidity in the warm season	100 %
Insulation type	PVC double deck
Winding color	Black / white with blue / red marker
Basis type	Solid провода без скрутки
	Жесткие
Популярные сечения жил	1,5 и 2,5 мм2
Вес упаковки (сечение)	2×1,5 — 50 кг / км
	2×2,5 — 70 кг / км
	2×4 — 110 кг / км
	3×1,5 — 70391
	3×4 — 150 кг / км
	Диапазон поперечного сечения	— от 0,35 до 6 мм2
3		до 6 мм2
3	3	3	— от 0,35 до 6 мм2
3	3	3	390.
Срок службы	15 лет

Некоторые производители указывают двухлетний гарантийный период.

Буквенно-цифровая маркировка

ПУНГП 3х2,5

Можно расшифровать маркировку ПУНГП 3х2,5 как универсальный гибкий плоский провод с тремя жилами площадью сечения каждой 2,5 мм2. Фактическая характеристика сечения на 30% меньше номинальной. Это связано с отсутствием единого стандарта производства.

Еще одним моментом в расшифровке провода ПУНГП является наличие буквы «Г». Медь, в отличие от алюминия, не является гибким материалом. Есть вероятность, что при регистрации знака была допущена неточность.

Масса и габариты

Для определения массы и параметров кабеля используется унифицированная таблица.

Section parameters	Transport outer diameter, mm	Packing and transportation weight, kg / km
3×4	4.8×11.8	150
3×2.5	4.2×10	100
3×1,5	3,8×8,8	70
2×4	4.8×8.5	110
2×2.5	4.2×7.5	70
2×1.5	3.8×6.5	50

Load currents провода ПУНГП

После монтажа сеть должна выдерживать переменное напряжение 1500 В частотой 50 Гц в течение 60 секунд. При этом в спецификации отсутствуют допустимые токи нагрузки. ПУЭ регулируют использование данных таблицы при любом способе установки ПУНГП.

Section parameters	Wire load current by number of cores
	2 cores	3 cores
1,5	19	19
2,5	27	25
4	38	35

Причины запрета на применение

Применение ПУНГП ГОСТ не регламентирует выпуск данной продукции. В ТУ 16.К13-020-93 с характеристиками кабеля присутствует момент, допускающий разбег по площади сечения до 30 %. Производители делают это только для того, чтобы снизить себестоимость. В итоге после покупки материала с номинальным сечением 2,5 мм2 оказывается, что сечение не достигает и 2 мм2. Опытные электрики проверяют кабель штангенциркулем, а вот самодельщики устанавливают его в сеть, нагрузка на которую будет критична для тонкого шнура.

Толщина изоляционного слоя ПУНГП не подходит для современных стандартных электрических проводников. Выпускаются с оболочкой толщиной от 0,4 до 0,5 мм, в ТУ указана другая цифра – 0,3 мм.

По неофициальной статистике в 50% случаев загорается проводка, выполненная из кабеля ПУНГП.

Пользователи приобретают кабельную продукцию ПУНГП по причине ее недорогой стоимости, не ориентируясь на пожарную безопасность и несоответствие ряда характеристик нормативным. Во избежание возгорания проводки стоит прокладывать кабель только внутри помещения в трубе или гофре. Параметры жил следует измерить в магазине, обращая внимание на цветовую маркировку жил, толщину внешней оболочки.

Изолирующий слой жил, маркировка и условия применения

Содержание статьи:

• Отличие кабеля от провода
• Отличие кабеля от шнура
• Выбор между кабелем и проводом

Часто потребители, не получившие специальных знаний в области электротехники, сталкиваются с прокладкой электросети или ремонтом приборов. Бытовые проводники схожи по внешним характеристикам и маркировке, поэтому пользователям непросто определить, чем кабель отличается от провода или шнура по ГОСТ 22483-2012 и ТУ производителей. Вы должны понимать терминологию и получать достоверную информацию.

Отличие кабеля от провода

Отличие кабеля от провода

Кабель — пластиковый или резиновый ствол, внутри которого размещены несколько изолированных жил. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешних воздействий. Специальный трос легко отличить по наличию бронированного кожуха, предотвращающего повреждения при механическом воздействии.

Провод — многожильный или одножильный носитель, снабженный легкой трубчатой ​​изоляцией или представленный полым металлическим стержнем с сечением жилы 1,5 мм и более.

Различия между кабелями и проводами заключаются в количестве жил, типе изоляции, маркировке и назначении. Благодаря двойной изоляции токонесущих жил кабель пропускает большие токи и напряжения относительно провода. Разница сотни киловольт в пользу кабеля.

Наружная оболочка

По ГОСТ 15845-80 провод — одна жила, кабель — две и более изолированные жилы, объединенные в дополнительную изоляцию. Если на двух и более металлических стержнях нет защитной оболочки, по классификации это проволока.

Пояснение значений

Маркировка кабелей и проводов различается буквами и цифрами.

Названия проводов содержат следующие значения:

• буква «А» впереди указывает на то, что это алюминиевый провод;
• «П» — медный провод;
• «ПП» — 2 или 3 плоские медные жилы;
• следующие номиналы: «П» — полиэтиленовая изоляция, «П» — резиновая, «В» — виниловая, «Л» — хлопчатобумажная оплётка;
• «Н» — дополнительная защита негорючим найритом, «Б» — винил;
• «Г» — буква составляет разницу в маркировке, благодаря гибкой токоведущей жиле;
• «ТО» — антисептическое покрытие.

Цифры в коде указывают сечение проводов.

Маркировка силовых кабелей

При маркировке кабелей по ГОСТ установлен следующий порядок:

• Тип жилы. «А» — алюминий, отсутствие букв — медь.
• Назначение «К» — контрольное, «КГ» — с повышенной гибкостью.
• Защита. «П» — полиэтилен, «В» — винил, «П» — каучук, «НГ» — негорючий, «Ф» — флуороновая оболочка.
• Бронирование или внешнее покрытие. «А» — алюминий, «С» — свинец, «П» — полимер, «В» — винил, «П» — каучук, «О» — покрытие всех фаз, «Пв» — вулканизированный пластик.
• Защита. «Б» — антикоррозийная броня, «Бн» — негорючая броня, «2г» — двойная поливинилхлоридная лента, «Шв» — виниловый рукав, «Шп» — полимерный рукав, «Шп» — самозатухающий полимерный рукав.

Область применения

Кабель категории 5

Надежная защита от механических и агрессивных воздействий, увеличенный срок службы, номинальное напряжение – основные характеристики кабеля, которые следует отличать от провода при прокладке в особых условиях. Мощные изолированные системы подходят для прокладки электросети под водой, под землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

Согласно ПУЭ (правилам устройства электроустановок) кабель подразделяется на 5 категорий:

• Силовые, предназначенные для передачи электроэнергии, сложенные стационарно или при подключении передвижных потребителей.
• Провода монтажные применяются для межприборного монтажа приборов. Хорошо справляются с повышенными температурами и напряжением 500 В.
• Устройства связи используются в системах сигнализации и проводной связи.

• Линии управления рекомендуется использовать при соединении цепей управления и освещения в электрооборудовании напряжением 600 В.
• Радиочастотные и оптические среды передают энергию и сигналы на определенных радиочастотах или в оптическом диапазоне.

Провод ПУГНП

По области применения провода подразделяются на монтажные, силовые, установочные группы. Первые используются для гибкой или стационарной проводки в распределительных щитах, производстве радио- и электронной аппаратуры. Силовые варианты являются частью электрической сети, установочные провода применимы при соединении установок, систем электропередачи внутри, снаружи зданий.

• Для стационарной прокладки в закрытых помещениях подходят провода — ПУГНП, ПУНП, АПУНП, ПВА.
• Изделия монтажно-монтажные — ПВ-1, ПВ-3, АПВ, МКЭШ прокладываются в трубах, пустотах зданий, кабельных лотках и под штукатурку.
• В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
• СИП-2, СИП-3, СИП-4 подходят для ВЛ
• Слабая связь — ПРППМ, ТППэп, ГТО.

Классификация электрических проводников подробно описана в ISO 11801 2002.

Срок службы

Средний срок службы кабелей составляет 30 лет, проводов — от 6 до 15 лет. Продолжительность эксплуатации обусловлена ​​наличием/отсутствием двух и более утеплителей, бронекорпуса.

Отличие кабеля от шнура

Шнуры по определению представляют собой гибкие провода, включающие несколько эластичных жил — переплетенных проводов, изолированных неметаллической оболочкой. Изделия предназначены для мобильной связи. Отличием шнуров является количество жил: различают многожильные и двухжильные изделия, чем больше нитей в жиле на единицу сечения, тем гибче проводник. Существуют гибкие проводники с повышенной пластичностью, используемые для создания шнуров.

Плоская форма и минимальное сечение жил (1,5 мм2), использование в бытовой электропроводке – основные показатели, позволяющие определить, чем шнуры отличаются от кабелей и проводов. Более распространены многожильные варианты, но для электроприборов, не требующих специального заземления, вполне подходят двухжильные шнуры.

Изоляция

Жилы гибкого шнура покрыты полимерной изоляцией и заключены в один защитный кожух из мягкого пластика или резины.

Силовой кабель образован несколькими жилами, защищенными общей изоляцией (ПВХ, резина, пластик). В зависимости от области применения многие производители стремятся оснастить кабель усиленными защитными оболочками, а сам провод или шнур спрятать под легкой оболочкой.

Только кабель может иметь дополнительную броню из свинцовой, алюминиевой или стальной проволоки/ленты, указанной на маркировке.

Маркировка

Кабель КВВГ

В зависимости от назначения и вида изоляции в электротехнике встречаются следующие маркировки кабелей:

• Варианты питания в ПВХ изоляции — NYM, AVVG, VVG.
• Проводники гибкие в резиновой оболочке — КГ.
• Тросы управления — КВВГ.
• Изделия силовой бронетехники — АВБШв, ВБбшвнг.
• Информация и радиочастота — ФТП, УТП, РГ, САТ, РК, КВК-В, КВК-П.
• Изделия пожарные, сигнализационные: КПСнг, КПСЭНг, КСВВ, КСПВ, КЦПЭП.
• Термостойкий — РКГМ.

ШВП

Среди распространенных марок шнуров: ШВП, ШВВП, ШТЛП. Первый вариант подходит для подключения электронной техники, квартирных светильников и климатической техники (вентиляторы, ионизаторы), при условии легких механических деформаций.

ШВВП — шнур многопроволочный с медными многопроволочными жилами, изолированными поливинилхлоридным компаундом. Виниловая оболочка препятствует распространению огня при возгорании.

ШТЛП — телефонный проводник. Шнур линейный, содержит медные многопроволочные жилы в полиэтиленовой пленке с изоляцией из ПВХ.

Условия применения

Срок службы шнура ШВВП в нормальных условиях не более 6 лет

Мягкость и гибкость шнура определяет его широкое применение в быту, при подключении бытовых приборов. При стационарной прокладке предпочтительны монолитные кабели (силовые, управления, управления и связи, радиочастотные).

Срок службы

Срок службы кабеля зависит от технических характеристик и условий эксплуатации. Например, изделия силового типа эксплуатируются в течение 30 лет при температуре −50…+50°С. При прокладке на открытом воздухе и в траншеях контрольный кабель служит более 15 лет, а 25 лет в помещениях, туннелях, каналах. Шнур ШВВП в нормальных условиях прослужит максимум 6 лет.

Постоянное рабочее напряжение для кабеля колеблется в пределах 25-70 кВ и более, для шнура — 380 В.

Выбор между кабелем и проводом

Выбор между кабелем, шнуром и проводом зависит от условий эксплуатации и технических характеристик системы. Например, невыгодно приобретать кабель для соединений малой мощности, лучше отдать предпочтение 2 сплетенным вместе проводам. Знание различий между электрическими носителями повышает вероятность рационального использования материалов и систем защиты, обеспечивающих безопасность электрической системы.

Виды кабелей и их отличия

Современная кабельная промышленность располагает обширным ассортиментом различных проводов. И каждый тип провода предназначен для решения определенного круга задач.

Связавшись с электроустановкой на собственном участке или в собственной квартире, можно очень скоро заметить, что используемые при установке кабели и провода в основном медные, реже алюминиевые. При всем разнообразии других материалов просто нет. Далее можно заметить, что структура жил этих кабелей также различается: жила может состоять из множества проводов, а может быть цельной. Структура сердечника влияет на гибкость кабеля, но не влияет на его проводимость.

Похоже, что на этом спектре спецификация кабеля и заканчивается. Но откуда же тогда такое разнообразие марок? ВВГ, NYM, СИВ, ПВС, ШВП — чем они отличаются друг от друга? По большей части теплоизоляционные свойства.

В этой статье мы рассмотрим основные распространенные виды электрических проводов, остановимся на их характеристиках, отметим области их применения.

1. Кабель ВВГ

Для электрификации жилых домов используют различные, в основном медные, кабели, но в последние годы чаще всего можно встретить кабель ВВГ, в том числе его модифицированные варианты.

Маркировка кабеля ВВГ означает: наружная изоляция из поливинилхлорида, жильная изоляция — также из поливинилхлорида, гибкие жилы кабеля. Хотя гибкость кабеля ВВГ относительная, все-таки до сечения 25 кв. мм включительно, жилы у него одножильные, а не многопроволочные.

Изоляция кабеля устойчива к агрессивным средам, при этом достаточно прочна и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.

Основное назначение данного кабеля — передача и распределение электроэнергии в сетях напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используют кабель ВВГ сечением до 6 кв.мм, для электрификации частных домов — до 16 кв.мм. При монтаже допускается изгиб по радиусу не менее 10 размеров проволоки по ширине. Кабель поставляется в бухтах по 100 метров.

Среди разновидностей кабеля ВВГ выделяют: АВВГ — с алюминиевой жилой, ВВГГ — с огнеупорной оболочкой, ВВГп — плоского сечения, ВВГз — с добавлением ПВХ или в резиновой изоляции, также между отдельными жилами.

ВВГ — самый распространенный медный кабель для внутренней прокладки. Прокладывается открыто, в ящиках, укладывается в штробы. Изоляция ВВГ обеспечивает ему длительный срок службы в 30 лет. Количество жил кабеля ВВГ может удовлетворить потребности как трехфазной, так и однофазной сети: от двух до пяти.

Самый распространенный цвет внешней изоляции кабелей ВВГ — черный, но в последнее время белый ВВГ совсем перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке: для жилы РЕ — желто-зеленый, для жилы N — синий или белый с синей полосой, а изоляцию фазных жил чаще всего выполняют чисто белой.

Модификации кабеля ВВГ с маркировкой «НГ» и «ЛС» отличаются соответственно неспособностью изоляции к распространению горения и низким уровнем дымовыделения при воздействии огня. Существует модификация ВВГ, отличающаяся способностью полностью выдерживать открытый огонь определенное время в минутах. Эта модификация обозначается латинскими буквами FR.

В быту почти не встречается кабель, аналогичный по характеристикам кабелю ВВГ, но имеющий жилы из алюминия — АВВГ. Его непопулярность обосновывается ограничением на использование алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

Кроме того, существует зарубежный аналог кабеля ВВГ, изготовленный по международному стандарту DIN. Речь идет о кабеле NYM. Отличается от ВВГ несколько улучшенными характеристиками, в частности, наличием специального самозатухающего внутреннего наполнителя, обеспечивающего герметизацию соединений.

2. Кабель NYM

Медные цельнопроволочные жилы с изоляцией из ПВХ, внешняя оболочка также из ПВХ, не поддерживает горение, устойчива к агрессивным средам. От одной до пяти жил сечением от 1,5 до 35 кв.мм. расположены плотно внутри белой защитной оболочки. Между жилами имеется резиновая прокладка с безгалогенным покрытием, обеспечивающая кабелю термостойкость и долговечность. Данный кабель применим в широком диапазоне температур от -40°С до +70°С, влагостойкий. Основные цвета: коричневый, черный, серый, синий, желто-зеленый. 9Кабель 0003

NYM предназначен для прокладки силовых и осветительных сетей в производственных и жилых зданиях с максимальным напряжением до 660 вольт (300/500/660). Кабель можно прокладывать как внутри помещения, так и снаружи, принимая во внимание, однако, что солнечные лучи, изолирующие кабель, вредны, поэтому при прокладке на открытом воздухе его необходимо защитить от солнечных лучей, например, поместив в гофру.

При монтаже допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется в бухтах от 50 метров.

В отличие от ВВГ кабель NYM всегда имеет только медные и только цельнопроволочные жилы (одножильные). Он достаточно удобен для обычного монтажа, так как имеет идеально круглое сечение, но по этой же причине его несколько неудобно укладывать в штукатурку или бетон, в остальном он похож на ВВГ.

Кабельная продукция на видео:

Как отличить качественный кабель при покупке:

3. CIP кабель (провод)

СИП означает «Самонесущий изолированный провод». Это означает, что СИП способен выдерживать воздействие значительных механических нагрузок. Если учесть тот факт, что изоляция СИП выполнена из сшитого полиэтилена, невосприимчивого к влаге и прямым солнечным лучам, сфера его использования становится очевидной: это уличный кабель для передачи электроэнергии. линии и ответвления для отдельных входов. Он постепенно вытесняет широко применявшиеся для этих целей ранее неизолированные алюминиевые провода А и АС.

СИП — алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение проводников СИП составляет 16 квадратных метров. мм., а максимальная – 150 кв. мм Количество жил прямо не указывается в маркировке этого провода — дается только артикул, в котором зашифрованы все данные.

Например, СИП-1 — это кабель из трех жил, одна из которых — нулевая несущая. СИП-2 представляет собой кабель из четырех жил, одна из которых является нулевой несущей. А СИП-4 имеет четыре токонесущие жилы, механическая нагрузка на которые распределяется равномерно.

Так как СИП очень специфический кабель, для монтажа с его применением доступен целый ряд специальной арматуры: ответвительные и соединительные зажимы и анкерные скобы.

4. Кабель (шнур) ПВС

ПВА — медный провод в виниловой изоляции соединительный. Оболочка выполнена так, что заполняет пространство между жилами, что придает проводу высокую прочность. Количество жил от двух до пяти, а сечение каждой от 0,75 до 16 кв.мм.

Диапазон рабочих температур — от -25°С до +40°С, устойчив к химическим воздействиям, допускается 100% влажность окружающей среды. Проволока выдерживает несколько циклов изгиба, гарантированно до 3000 раз. Цвет скорлупы белый. Цвет ядра: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.

Провод ПВС широко применяется в быту в качестве шнуров питания различных бытовых приборов, например электрочайников, а также удлинителей. Предназначен для работы в цепях переменного тока частотой 50 Гц и напряжением до 380 В. вольт; поэтому провод ПВА применяется и в сетях, где требуется гибкий провод для разводки систем освещения, розеток и т. д. Гибкость — одно из важнейших преимуществ этого провода.

Изоляция ПВС внутренняя и внешняя из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы ПВС многопроволочные, поэтому это очень гибкий кабель. Нужно только учитывать, что жилы ПВА должны быть концевыми или лужеными при монтаже.

Учитывая, что внешний виниловый слой круглого ПВА имеет толщину до нескольких миллиметров, этот кабель отлично подходит для шнуров портативного электроснабжения. То есть для их «подключения» к сети. Поэтому он называется соединительным.

ПВА относительно хорошо выдерживает механические нагрузки. Сечение его вен колеблется от 0,75 до 16 квадратных метров. мм., поэтому этот кабель можно использовать для изготовления любых удлинителей и ручек, не эксплуатируемых при низких температурах. Ведь на морозе ПВА оболочка, к сожалению, просто лопается.

5. Кабель (шнур) ШВВП

ШВВП — шнур в виниловой оболочке, с жилами в виниловой изоляции, плоский. В целом этот кабель аналогичен ВВГ, но, в отличие от последнего, ШВП имеет гибкие многопроволочные медные жилы. Поэтому его, как и ПВС, часто используют для удлинителей. Однако изоляция ШВП не отличается повышенной прочностью, и ответственные нагруженные линии с этим шнуром не выполняются.

Соответственно сечения ШВП только небольшие: 0,5 или 0,75 квадратных метра. мм с числом жил, равным двум или трем. Провод имеет плоскую форму. Этот провод можно использовать при температуре от -25°С до +70°С, выдерживает влажность до 98%. Легко сносит воздействие химически агрессивных сред. Цвет скорлупы белый или черный. Основной цвет: синий, коричневый, черный, красный, желтый.

Помимо слабых удлинителей (которые, кстати, часто доставляют неприятности в хозяйстве новичкам в электричестве), чаще всего в автоматике для питания слаботочных систем используются ШВП.

Также используется для подключения к сети бытовых приборов, таких как холодильники, стиральные машины, средства личной гигиены и т.п. Он способен работать в сетях переменного тока частотой 50 Гц при напряжении до 380 вольт. Очень гибкий, что очень важно в быту.

Основная функция провода ШВП – соединительный шнур: на одном конце устройство, на другом – вилка.



6. Кабель кг

КГ — гибкий медно-резиновый кабель с многопроволочными жилами, сечение которого варьируется от 0,5 до 240 квадратных метров. мм Количество жил может быть от одной до пяти. Каучук для изоляции жил — на основе натуральных каучуков.

Диапазон рабочих температур кабеля от -60°С до +50°С при влажности до 98%. Изоляция кабеля КГ позволяет прокладывать его на открытом воздухе и даже под открытыми солнечными лучами. Провода всегда многопроволочные, что делает этот кабель гибким. Цветовые ядра: синий, черный, коричневый, желто-зеленый, серый.

KG чаще всего используется в промышленных установках, где необходимо предусмотреть гибкий подвижный кабельный ввод.

Кабель КГ предназначен для питания переносных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и др., от сети переменного тока или от генераторов частотой до 400 Гц при напряжении до 660 вольт , или постоянное напряжение до 1000 вольт.

При монтаже допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно поставляется в бухтах по 100 метров и более. Есть модификация КГнг — в негорючей изоляции.

Очень важно, что резиновая изоляция этого кабеля даже в сильный мороз частично сохраняет свои свойства, а КГ практически всегда остается гибким, особенно если речь идет о модификации КЛ. Поэтому его часто используют для изготовления удлинителей, работающих в самых разных суровых условиях.

7. Кабель ВББШв

Кабель силовой бронированный с медными токопроводящими жилами, который может быть как однопроволочным, так и многопроволочным. От одной до шести жил сечением от 1,5 до 240 кв. мм. имеют изоляцию из ПВХ и оболочку из ПВХ. Особенностью этого кабеля является наличие между жилами и оболочкой слоя стальной двухленточной брони.

Кабель легко выдерживает температуру от -50°С до +50°С при влажности до 98%. Изоляция из ПВХ обеспечивает устойчивость к агрессивным средам. Цвет скорлупы черный. Цвет изоляции жил либо сплошной, либо в сочетании основных цветов маркировки с белым.

Кабель бронированный ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электроустановок, как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей). Максимальное напряжение переменного тока до 6000 вольт. Для постоянного тока используются традиционно одножильные модификации этого кабеля.

При монтаже допускаются изгибы радиусом не менее десяти наружных диаметров кабеля. Поставляется традиционно в бухтах от 100 метров. Имеются модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючего исполнения, ВББШвнг-LS — негорючего исполнения с низким газовыделением при повышенных температурах.

8. Провод ПБПП (ПУНП)

Провод плоский монтажный с медными однопроволочными жилами в ПВХ изоляции и ПВХ оболочке. Сердечника может быть два или три, сечением от 1,5 до 6 кв.мм. Диапазон рабочих температур от -15°С до +50°С, допустимая влажность 98%. Устойчив к агрессивным средам. Цвет скорлупы белый или черный, цвет сердцевины: белый, голубой, желто-зеленый.

Предназначены для монтажа систем освещения и электромонтажных розеток в зданиях, с максимальным напряжением переменного тока промышленной частоты 250 вольт. При монтаже допускаются изгибы радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 и 200 метров.

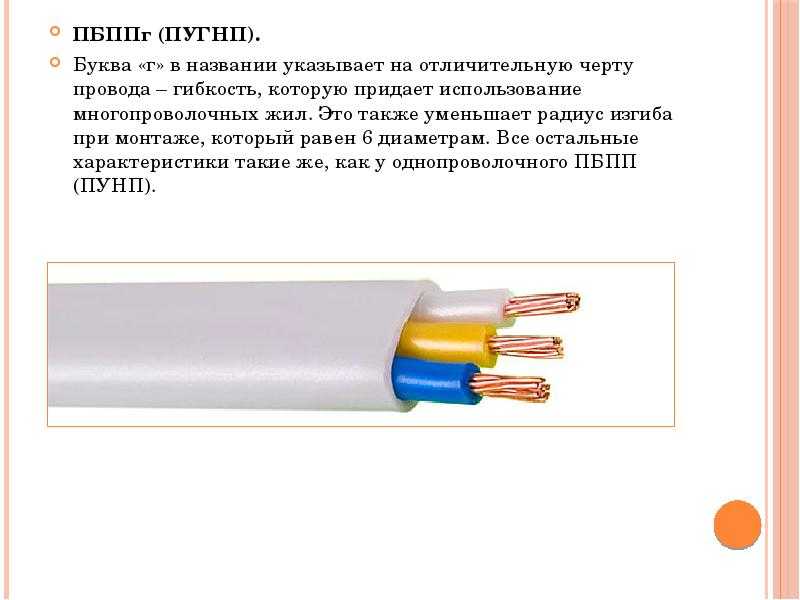

Исполнение ПБППг (ПУГНП) — многопроволочные, при монтаже допускается изгиб по радиусу не менее шестикратной ширины. Исполнение АПУНП — алюминиевые цельнопроволочные (только цельнопроволочные) жилы.

9. Провод ППВ

Плоский провод с однопроволочными медными жилами в поливинилхлоридной изоляции с разделительными межжильными вставками. Их может быть два или три. Сечение от 0,75 до 6 кв.мм. Провод может эксплуатироваться в диапазоне температур от -50°С до +70°С.

Изоляция устойчива к агрессивным средам и вибрациям, не поддерживает горение, допустимая влажность окружающей среды 100%. Цвет изоляции традиционно белый, дополнительная защитная оболочка не требуется.

Провод ППВ предназначен для монтажа стационарных систем освещения и бытовых сетей электрификации, прокладываемых внутри зданий. Максимальное напряжение 450 вольт при частоте переменного тока до 400 Гц. При монтаже допускается изгиб радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 метров. Модификация АППВ — с алюминиевыми жилами.

10. Провод AR

Провод алюминиевый одножильный круглый в ПВХ изоляции. Встречается как многопроволочная, так и однопроволочная. Многопроволочная токопроводящая жила может иметь сечение от 25 до 95 кв.мм, а однопроволочной жилы от 2,5 до 16 кв.мм. Температурный диапазон достаточно широк — от -50°С до +70°С.

Изоляция устойчива к агрессивным средам, а сам провод устойчив к вибрации. Допускается влажность до 100%. Изоляция белая.

Провод рекуперации применяется при монтаже распределительных щитов, силовых сетей, систем освещения, электрооборудования, например станков. Он может работать при напряжении до 750 вольт при переменном токе до 400 Гц или при постоянном токе при напряжении до 1000 вольт.

Допускается прокладка в помещении или на открытом воздухе, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т.п. Для монтажа допускается изгиб радиусом не менее десятикратного диаметра провод допустим.Поставляется в бухтах от 100 метров.

11. Провод ПВ1

Круглый медный одножильный провод в ПВХ изоляции. Минимальное количество проводов в жиле – один, минимальное сечение одного провода – 0,5 кв.мм. Многопроволочная жила может иметь сечение от 16 до 120 кв.мм, а однопроволочная от 0,5 до 10 кв. мм.

Диапазон допустимых рабочих температур от -50°С до +70°С, изоляция устойчива к химическим воздействиям, провод устойчив к механическим колебаниям, допустимая влажность до 100%. Цвет изоляции может быть разным: красный, белый, синий, черный, желто-зеленый.

Применяется для электрификации в различных сферах, начиная от монтажа распределительных щитов и систем освещения, заканчивая намоткой обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Прокладываются либо внутри помещений, либо во внешних условиях, но в защитных трубах, гофрах или в кабель-каналах. Открытая прокладка не допускается в условиях постоянного нахождения провода под воздействием солнечных лучей.

Радиус изгиба не менее десятикратного диаметра проволоки. Поставляется в бухтах от 100 метров. Провод повторного включения является модификацией провода ПВ1, но только с алюминием в качестве материала жилы.

12. Провод PV3

Круглый медный одножильный провод в ПВХ изоляции. Многопроволочная жила провода может иметь сечение от 0,5 до 400 кв.мм. Диапазон безопасных рабочих температур от -50°С до +70°С, изоляция устойчива к агрессивным средам, допустимая влажность до 100%. Цвет изоляции может быть разным: красный, синий, белый, черный, желто-зеленый.

Применяется для электрификации в различных сферах: монтаж распределительных щитов, разводка систем освещения, электропроводка для питания оборудования в промышленных цехах и т. д., то есть там, где требуется многократный изгиб. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Провод ПВ3 прокладывается либо внутри помещений, либо во внешних условиях, но в защитных трубах, гофрах или в кабель-каналах. Идеален при прокладке проводки по стоякам в домах. Кроме того, этот провод популярен в автомобильном тюнинге. Открытая прокладка не допускается в условиях постоянного нахождения провода под воздействием солнечных лучей. Радиус изгиба не менее пятикратного диаметра проволоки. Поставляется в бухтах от 100 метров.

Надеемся, что эта статья помогла вам получить общее представление о наиболее распространенных электрических проводах, их характеристиках и применении, и теперь вы без труда сможете выбрать нужный тип провода для своих нужд.

Космический лифт: спускается? : Новости природы

Неустранимый недостаток? Ожидается, что волокна нанотрубок будут тем слабее, чем длиннее они будут. Предоставлено: Пэт Роулинг / НАСА

Можно ли сделать кабель для космического лифта из углеродных нанотрубок? Не в ближайшее время, если вообще когда-либо, говорит Никола Пуньо из Политехнического института Турина, Италия. Расчеты Пуньо показывают, что неизбежные дефекты нанотрубок означают, что такой кабель просто не будет достаточно прочным.

Идея космического лифта была популяризирована в научной фантастике, где писатели представили кабель длиной 100 000 километров, тянущийся прямо от поверхности Земли и закрепленный на геосинхронной орбите. Полезные грузы или туристы будут просто подниматься по кабелю на низкую околоземную орбиту, устраняя необходимость в запусках ракет.

Когда было обнаружено, что углеродные нанотрубки обладают невероятно высоким отношением прочности к весу, исследователи надеялись, что им удастся воплотить эту идею в реальность.

Но Пуньо утверждает, что дефекты атомного масштаба в нанотрубках уменьшат прочность такого гигантского кабеля как минимум на 70%.

Космическая лента

Исследователи считают, что наилучшей формой кабеля космического лифта была бы лента толщиной около метра и толщиной с бумагу. Он должен выдерживать напряжение не менее 62 гигапаскалей (ГПа). Это примерно столько же, сколько в перетягивании каната с более чем 100 000 человек с каждой стороны.

Лабораторные испытания показали, что отдельные нанотрубки могут выдерживать давление в среднем около 100 ГПа, что является необычайной прочностью благодаря их кристаллической структуре. Но если в нанотрубке отсутствует хотя бы один атом углерода, это может снизить ее прочность на целых 30%. А объемный материал из таких трубок еще слабее. Большинство волокон, изготовленных из нанотрубок, до сих пор имели прочность намного ниже 1 ГПа.

Недавние измерения высококачественных нанотрубок показали, что в них отсутствует один атом углерода из каждых 10 ¹² облигации; это примерно один дефект на 4 микрометрах длины нанотрубки ¹ . Дефекты из двух или более отсутствующих атомов встречаются гораздо реже, но Пуньо отмечает, что в масштабах космического лифта они становятся статистически вероятными.

Используя математическую модель, которую он разработал сам и которая была проверена путем прогнозирования прочности таких материалов, как нанокристаллический алмаз, Пуньо вычисляет, что большие дефекты неизбежно снижают прочность кабеля ниже примерно 30 ГПа. Его статья была размещена на arXiv 9.0123 2 и появится в июльском выпуске Journal of Physics: Condensed Matter.

Пуньо добавляет, что даже если бы можно было изготовить безупречные нанотрубки для космического лифта, повреждения микрометеоритами и даже эрозия атомами кислорода сделали бы их слабыми. Так можно ли сделать космический лифт? «С технологиями, доступными сегодня? Никогда», — говорит он.

Никогда не говори никогда

Это резко контрастирует с заявлениями Брэдли Эдвардса, чье технико-экономическое обоснование космического лифта для НАСА ⁴ и последующая книга сделали его самым частым представителем проекта. Эдвардс, который является президентом и основателем компании Carbon Designs из Далласа, не обращает внимания на полемику и говорит, что при соответствующем финансировании он мог бы производить кабели с эталонным значением 62 ГПа или выше всего за три года. Он предполагает, что ключевым шагом является тщательное скручивание длинных нанотрубок вместе в плотно упакованном виде, что способствует взаимодействию сил трения, которые делают прочность отдельных нанотрубок менее важной.

Пуньо возражает, что большие дефекты критически ослабляют кабель, независимо от его конструкции. И результаты лабораторных исследований пока не внушают большого оптимизма. Рэй Боман, директор Института нанотехнологий в Далласе, в прошлом году опубликовал в журнале Science статью ³ , в которой демонстрируется, что кабели метровой длины скручиваются аналогично предпочтительной конструкции Эдвардса. Но они также имели прочность значительно ниже 1 ГПа.

РЕКЛАМА

Боуман говорит, что результаты Пуньо не удивительны. Уже несколько десятилетий известно, что кристаллические материалы чувствительны к дефектам и что их прочность явно снижается с увеличением размера. Но он добавляет, что однажды решение может быть найдено. Космический лифт, по его словам, «не случится в моей жизни, но я не люблю говорить никогда».

Посетите наш новостной блог, чтобы прочитать и оставить комментарии об этой истории.

• Каталожные номера

  1. Поклонник , и др. . Природа Матери. , 4 . 906–911 (2005).
