Самодельное радио: как сделать простой детекторный радиоприемник? Схема самодельного КВ-радиоприемника. Как его собрать в домашних условиях?

Радиоприёмник своими руками из подручных материалов.

Детекторный радиоприёмник своими рукми

Радио — самый надежный и простой способ связи на расстоянии (кроме обученных почтовых голубей). Не важно, будет ли это чей-то голос в эфире, хорошо, если бы это оказался осмысленный треск чьего-то искрового радиопередатчика, а не эфирный шум приближающейся грозы! С учетом особенности распространения радиоволн можно судить, как далеко находится разумное существо. Возможно, это будет позывной радиомаяка из подземного убежища.

Итак, в нашем воображаемом несчастье в самом худшем сценарии вокруг нас могут образоваться несладкие условия, поэтому мы вполне можем сформировать очень жесткие и критичные требования к проектируемому приемнику:

• приемник должен содержать в себе минимум элементов;
• приемник должен обеспечивать работу без элементов питания;
• приемник должен иметь возможность оперативной модификации;
• приемник должен быть мобильным;
• элементы схемы приемника должны быть реализованы из подручных средств.

Исходя из этих требований, определяем предмет нашего творчества — Детекторный приемник. Да, именно такие приемники, самые простые и дешевые, не требуют для своей работы каких-либо дополнительных источников электроэнергии. Устройство детекторного приемника настолько несложно, что его можно построить, не имея никаких знаний в области радиотехники! Если невдалеке от места установки детекторного приемника имеются две или три мощных станции, то при приеме на детекторный приемник очень трудно выделить передачу одной из них так, чтобы остальные совсем не были слышны, что очень выгодно для нас, как искателей хоть какого-нибудь сигнала. Детекторный приемник не требует ни ламп, ни транзисторов и всегда готов к работе. Существует довольно большое число схем детекторных приемников, отличающихся одна от другой большей или меньшей сложностью, способами настройки, различной степенью избирательности. Правда, есть связанные с этим ряд недостатков, устранить которые в детекторном приемнике невозможно.

Детекторный приемник не обеспечивает приема дальних радиостанций. Самые мощные радиостанции слышны на детекторный приемник не далее, чем на расстоянии в 600 — 800 км в дневное время, и то, лишь при наличии очень высокой приемной антенны.

Рис.1. Принципиальная схема детекторного радиоприемника

Опишу основные моменты принципа радиоприема, чтобы ваша будущая конструкция не оставалась для вас до конца жизни тайным черным ящиком. В антенну передающей радиостанции от радиопередатчика подается переменный ток, быстро меняющий свое направление и величину. Это вы должны понимать из курса физики средней школы. Под действием такого переменного тока в окружающем антенну пространстве возникают электромагнитные волны или, как говорят, в пространство излучаются радиоволны. Эти радиоволны распространяются от антенны передающей радиостанции во все стороны со скоростью света, т. е. со скоростью 300000 км в сек. Предположим, что перед микрофоном, связанным с передающей радиостанцией, говорит диктор или играет оркестр.

Микрофон подключен к передатчику таким образом, что звуковые колебания речи или музыки, воздействующие на этот микрофон, управляют силой излучаемых антенной радиоволн, т.е. излучаемые антенной передающей радиостанции радиоволны изменяются по своей силе в такт голосу диктора или, звукам оркестра. Часть излученных антенной радиопередатчика радиоволн доходит до антенны нашего приемника и вызывает (наводит) в ней такой же переменный ток, какой имеет место и в антенне передатчика. Хотя этот наведенный ток по своей величине будет неизмеримо меньше, чем ток в передающей антенне, но он будет также изменяться в такт голосу человека, говорящего перед микрофоном передающей радиостанции.
В детекторном приемнике поступающие от приемной антенны переменные наведенные токи преобразуются в токи, способные непосредственно воздействовать на головные телефоны. Эту задачу преобразования токов выполняет детектор приемника. Любую приемную антенну, даже небольшую комнатную антенну пересекают радиоволны громадного количества радиостанций, разбросанных по всему земному шару. Задача любого приемника — выделить из этого громадного числа наведенных в антенне токов токи только той радиостанции, которую вы в данный момент желаете слушать. Это вы и делаете, «настраивая» приемник. Вращая ручку настройки радиоприемника, настраиваете его на ту или иную радиостанцию, иногда расположенную на громадном расстоянии от места приема. Вполне понятно, что в нашем случае уверенно вы сможете принимать только достаточно мощные радиостанции, расположенные не слишком далеко.

Сам детекторный приемник устроен весьма просто. Всякий детекторный приемник имеет колебательный контур, при помощи которого производится настройка приемника на волну желаемой станции. К колебательному контуру присоединяются приемная антенна и заземление. В некоторых детекторных приемниках с этой же целью связь между антенной и колебательным контуром осуществляется через конденсатор малой емкости. Электрические колебания высокой частоты, принятые антенной, выделяются колебательным контуром в том случае, если он настроен на их частоту, и отсеиваются — если он на них не настроен. Благодаря этому передача радиостанции, на которую настроен контур, выделяется из всех остальных. С приемным колебательным контуром связывается детекторная цепь, в которую последовательно включены детектор и телефон. Высокочастотные электрические колебания, принятые и выделенные приемным контуром, ответвляются в детекторную цепь, где они детектируются, превращаясь в колебания низких (звуковых) частот. Токи звуковых частот, проходя через телефон, заставляют колебаться его мембрану, которая и воспроизводит звук. Для лучшей работы приемника параллельно к телефону присоединяется так называемый блокировочный конденсатор.

Определение необходимых материалов

Для того чтобы определить необходимые детали и материалы, достаточно взглянуть на схему нашего приемника. Я упомянул слово детали, большинство которых, вероятно, будут недоступны. Но и детали можно изготовить самостоятельно, не имея при себе специального оборудования и станков.
Взглянем еще раз на схему (Рис. 1) сверху вниз и перечислим все элементы нашего радиоприемника. Самый первый из них — антенна, далее катушка колебательного контура, несколько конденсаторов колебательного контура, детектор, блокировочный конденсатор, головной телефон, заземление. Не так уж и много всего, если у вас рядом расположен магазин радиодеталей. Но давайте рассчитывать на самый худший вариант, когда этого магазина рядом не будет. Кратко опишу каждый элемент из этой конструкции, и какой материал может понадобиться для его самостоятельного изготовления.

Антенна — это такой длинный провод от 30 до 100 метров длиной. А поскольку это провод, то нам потребуется либо цельный кусок такого длинного провода, либо скрученные вместе отрезки различных проводов. Не очень важно из какого металла, будь то алюминий, медь, сталь и прочее, одножильный, многожильный. Берите все, что найдется. Главное, чтобы в сумме они были необходимой длины и соединены были между собой надежно, чтобы не оборвались при натяжении. Соединяя отдельные куски провода, не забудьте их предварительно очистить ножом от окислов и краски.
Еще один момент. Антенну надо как-то крепить к высокому предмету. Но крепить надо не сам провод, а через изолятор, который так же надо изготовить самостоятельно. Без изолятора антенна будет работать очень плохо, особенно в сырую погоду, во время осадков. Изолятор можно изготовить из обычной пластиковой бутылки. Итак, для антенны потребуются провода, а для изолятора антенны — пластиковая бутылка.
Катушка колебательного контура (L1) — резонансный элемент приемника, множество витков провода на жестком каркасе. Снова потребуются провода, но уже не любые. Здесь понадобится провод небольшого диаметра примерно 0.3 — 0.8 мм и достаточно много, чтобы намотать не менее 100 витков на жестком каркасе, например, на 50 мм пластиковой трубе от системы канализации. Если нет цельного провода для катушки, то и его так же можно собрать из отрезков. Итак, для катушки колебательного провода потребуются провода и пластмассовый каркас диаметром около 50 мм.
Конденсаторы колебательного контура (Сн) — тоже резонансный элемент приемника, служат для настройки приемника. Их надо изготовить несколько штук различной емкости. В изготовлении эта деталь совсем не сложна. Необходимо запастись фольгой (от конфет, шоколада и т.п.), полиэтиленом (в роли диэлектрика) и небольшими отрезками проводков для монтажа.

Детектор (VD1) — в нашем случае элемент, который выделяет модулирующий сигнал (голос диктора, например) из принимаемого радиосигнала. Эта деталь ничуть не сложнее, чем все остальные. Лучше всего использовать диод заводского изготовления, в худшем случае его придется изготовить самостоятельно.
Блокировочный конденсатор (Сбл) — восстанавливает потери продетектированного сигнала. С ним приемник работает ощутимо громче. Изготавливать его надо будет также как и конденсаторы настройки. Материал для его изготовления совершенно такой же.

Заземление — вторая половина антенны, а это значит, что плохо собранное заземление заметно ухудшит качество принимаемого сигнала. В качестве готового заземления можно использовать трубы водопроводных систем, если известно, что они точно имеют хороший контакт с землей, где-нибудь вдоль магистрали. Ну а если такой системы нет, то и ее надо изготовить. Закопать в землю массивный металлический предмет, заранее закрепив на нем провод, который будет торчать из земли.
Головной телефон — дверь в невидимый мир радиосигналов, интерфейс сознания. Самостоятельно изготовить его практически невозможно. Имею в виду, изготовить головной телефон именно с такими характеристиками, какие нужны нам. Весь секрет столько необходимого нам головного телефона в том, что он высокоомный. Его внутреннее сопротивление должно составлять не менее 1600 Ом. В состав его конструкции входит магнит, металлическая мембрана и большое количество очень тонкого провода. Вручную на коленке такое собрать очень тяжело. Поэтому придется его искать. Если такой головной телефон все же не найдете, то придется использовать альтернативные варианты. Во второй части статьи вы найдете материал о том, какие доступные детали можно использовать вместо высокоомного динамического головного телефона.

Поиски материала

Поиск материала для антенны
Как я уже отметил, для антенны пойдут любые крепкие на разрыв провода из любого металла, лишь бы в итоге получился провод достаточной длины. О том, какая длина провода должна получиться в результате я изложил в отдельной части статьи. К поискам материала для изготовления антенны особых требований нет — надо брать все что попадется. Это могут быть фрагменты электропроводки зданий, телефонные трассы, любые монтажные проводники, коаксиальные телевизионные кабели, троллейбусные и трамвайные трассы. Но последние достаточно тяжелые как для монтажа, так и для переноса, когда будете определять направление на источник сигнала.

Поиск материала для изолятора

Изолятор должен быть выполнен из любого диэлектрика. Я предложил использовать пластиковую бутылку. Неважно, что в этой бутылке было раньше. Если бутылки не найдете, то можно использовать пластиковую трубу, даже любой пластмассовый предмет. Главное, чтобы то, что вы найдете, могло обеспечить надежную изоляцию антенного провода от предмета, к которому будет крепиться антенна. Таким образом, никак нельзя, чтобы этот предмет стал частью антенны. Проявите смекалку и находчивость

Рис.2. Материал для антенного изолятора

Поиск материала для катушки колебательного контура (L1)
Снова потребуются провода, но уже определенного диаметра от 0.3 до 0.8 мм. Провода могут быть в лаковой, шелковой, пластиковой изоляции — это не препятствует работе катушки. Лучше всего если провод для катушки будет цельным, но если нет возможности найти такой провод, то можно использовать отрезки проводников. Силовые провода от электропроводки не пойдут — они слишком большого диаметра. При поиске надо обращать внимание на трансформаторы, трассы компьютерных сетей, телефонные трассы — именно там можно найти то, что нам надо!
Если вам не удаётся найти качественный провод для катушки или монтажа деталей, вполне пригодится провод, который находится в трансформаторах (Рис 4). Наверное, вы видели в детстве разбросанные металлические пластины в виде буквы Ш или Е. Трансформатор надо разбирать аккуратно, чтобы не повредить провод. Лучший инструмент для разборки трансформатора — отвертка. Сначала следует снять металлическую скобу, которая скрепляет трансформаторные пластины с обмоточным каркасом. Пластины надо удалить, в дальнейшем они нам не понадобятся. После того, как вы достанете каркас, снимите с него защитную пленку. Затем начинайте отматывать провод. Избегайте образования узлов и перекрутки провода. Провод сразу наматывайте на заготовленную предварительно оправку. Оправку лучше всего использовать диаметром от 3 см и выше из любого материала. Полученную таким образом катушку рекомендуется скрепить нитками, чтобы провод не разматывался.
Теперь о каркасе катушки. Я рекомендовал использовать пластиковую трубу диаметром 5 см, которую можно найти на развалинах водопроводных систем. Но можно также намотать катушку на любом трубчатом каркасе из диэлектрика диаметром около 5 см, например, на стеклянной бутылке, пластиковой бутылке, лишь бы эта бутылка не была фигурной формы, т. е. имела постоянный диаметр по всей свое длине.

Рис.3. Пластиковая труба для каркаса катушки колебательного контура приемника

Поиск материала для конденсаторов (Сн, Сбл)

Для изготовления этих деталей понадобится фольга и материал, который выполнит функцию изолятора между обкладками конденсатора. Фольгу можно взять от оберток шоколада, конфет, металлосодержащей обертки прочих продуктов питания. Такая фольга достаточно гибкая, что нам и нужно. В качестве диэлектрика может подойти полиэтилен пакетов, упаковочного материала, сухая писчая бумага, калька, бумага оберток пищевых продуктов. Газеты и журналы не подойдут, так как из-за состава типографской краски диэлектрические свойства будут плохими.

Рис.4. Материал для изготовления конденсаторов

Поиск материала для детектора (VD1)

Вообще, будет здорово, если вы сразу найдете среди радиотехнического хлама полупроводниковый диод (Рис.5). Он избавит вас от сложной работы по конструированию детектора и сэкономит ваше время. С готовым заводским диодом приемник будет работать громче, чем с самодельным. Конечно, сами по себе диоды не валяются россыпями на улицах. Их можно найти в платах радиоприемников, магнитофонов, телевизоров. Внимательно изучайте содержимое обнаруженных плат, так как диоды имеют небольшие размеры от 2 до 4 мм в длину. Сам полупроводниковый элемент, как правило, заключен в стеклянный корпус. Корпус имеет маркировочные полосы. В нашем случае количество и окраска этих полос не имеют значения. Какой стороной подключать диод в схеме нашего приемника тоже не имеет значения — любой стороной.

Рис.5. Детектор — полупроводниковый диод

Но если такой диод вы нигде не обнаружите, не отчаивайтесь — его можно сделать его самостоятельно. В этом и заключается цель нашей статьи – обеспечить вас знаниями как изготовить необходимые компоненты приемника самостоятельно. Конструкция самодельного детектора приведена в другом разделе статьи. Подскажу лишь, что вам надо будет найти простой карандаш, лезвие бритвы, булавку, несколько маленьких гвоздиков, дощечку для крепления конструкции. Небольшие гвоздики можно достать из оконных деревянных рам, обуви.

Поиск материала для заземления

Если в месте установки радиоприемника у вас не окажется подходящего заземления (участок водопроводной системы, например), для изготовления своими силами заземления надо будет найти крупный металлический предмет. Лучше, если этот предмет не будет окрашен, тем самым обеспечится надежное взаимодействие с почвой. В качестве заземления можно будет использовать металлическое ведро, корпус холодильника, металлическую кухонную плиту, арматурную решетку, трактор, танк, корабль. Не забудьте снять краску или эмаль.

Поиск материала для головного телефона

Головной телефон самостоятельно изготовить практически невозможно. Поэтому будем искать готовый головной телефон для нашего радиоприемника. Искать наушники среди бытового хлама нет смысла. В быту используются низкоомные наушники, которые не годятся для нашей конструкции. Таким образом, миниатюрные наушники для плееров, карманных приемников не годятся. Их внутренне сопротивление всего лишь от 16 до 32 Ом. Более качественные головные телефоны от домашних аудиосистем так же не годятся — это те же самые динамики, с внутренним сопротивлением 8 Ом, соответственно, и обычные динамики так же не годятся из-за малого сопротивления. И так, как бы ни был хорош ваш радиоприемник, на все эти наушники и динамики, которые я перечислил, вы ничего не услышите. Ищите то, что нам нужно. Обращайте внимание на телефонные трубки городских автоматов, домашних телефонов, домофонов. На самом корпусе наушника изготовитель обычно указывает величину внутреннего сопротивления, для нас, чем оно выше — тем лучше, 1000 Ом и выше. Если на корпусе ничего не указано, то все равно забирайте с собой, вдруг подойдет и заработает.

Рис.6. Высокоомный головной телефон ТОН-2 сопротивлением 1600 Ом. Вид сзади

Соединять наушники последовательно для суммирования сопротивлений нет совершенно никакого смысла. Но как же понять подошел ли наушник для нас или нет, если в эфире и так нет никого? А вдруг он сам по себе неисправен? Очень просто. В момент подключения антенны или заземления к приемнику вы услышите достаточно громкий щелчок. Это щелчок возникает из-за скопившегося статического напряжения в антенной цепи. Чем выше сопротивление наушника, тем громче будет щелчок. Не старайтесь услышать привычный гул частотой 50 гц, который обычно наводится линиями электропроводки — никакой электропроводки под напряжением вокруг вас не нет!

Изготовление

Самостоятельное изготовление Детектора (VD1)

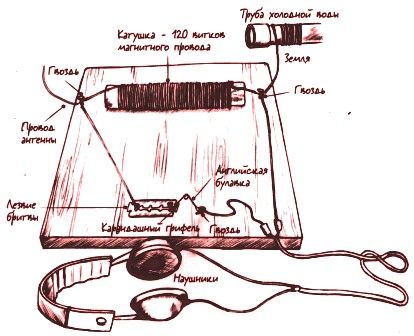

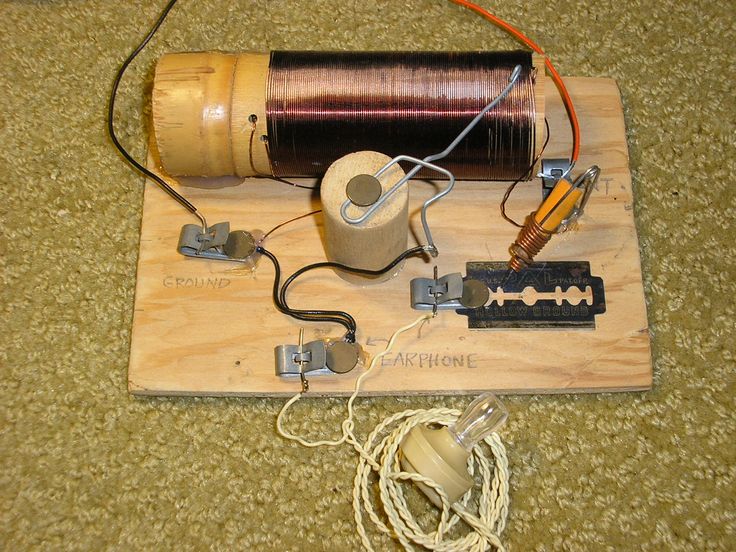

Итак, у нас уже есть все необходимое для сборки — лезвие для бритья, простой (графитовый) карандаш и булавка. Основа конструкции — точка соприкосновения лезвия и грифеля простого карандаша, которая образует полупроводниковый переход. Для жесткости конструкции лезвие необходимо закрепить на небольшой деревянной дощечке при помощи гвоздика. Предварительно надо продумать, как к этому лезвию будет крепиться монтажный проводник. Я рекомендую лезвие и проводник закрепить на дощечке этим же гвоздиком. Вторую половину детектора мы изготавливаем из булавки, небольшого кусочка простого карандаша и гвоздика. Необходимо подточить карандаш. Жесткость грифеля на начальном этапе не имеет значения. Если есть выбор карандашей, то можно попробовать различные варианты. Длина карандаша не должна быть большой – всего лишь 2 – 5 сантиметров. Карандаш необходимо насадить на булавку таким образом, чтобы игла вошла в карандаш между графитовым стрежнем и оболочкой карандаша, и был обеспечен надежный контакт. Свободный конец булавки так же необходимо прикрепить к дощечке гвоздиком. Главное не забыть про монтажный провод – его крепим к булавке так же как и к лезвию. Собранная конструкция выглядит примерно как на рисунке Рис 7. Самое главное здесь — найти точку наибольшей чувствительности перемещая острие карандаша по поверхности лезвия, регулируя, насколько это возможно, усилие булавки. Рекомендую найти несколько образцов лезвий и карандашей и изготовить несколько детекторов. В ход пойдут как новые так и ржавые полотна, в общем, любые. Ведь затраты в нашем случае будут вполне оправданы.

Рис. 7. Собранный детектор

Катушка колебательного контура

Катушку колебательного контура для выбранного нами средневолнового и длинноволнового диапазона лучше всего изготовить без какого-либо сердечника. Я рекомендую применить жесткий каркас, например, отрезок Полихлорвиниловой (ПХВ) трубы диаметром 5 сантиметров. Конечно, конструктор может использовать так же и картон, но картон имеет свойство сыреть. Провод потребуется диаметром не более 1 мм, будет лучше, если найдете провод диаметром около 0.3 мм. Вам очень повезет, если найдете сетевой кабель используемый для соединения компьютеров в сеть. Его в достаточном количестве можно найти в офисных помещениях под потолком, спрятанным за обшивкой.
В нем как раз уложено 8 проводников необходимого диаметра. Представьте себе, сетевой кабель длиной 10 метров даст вам для конструирования целых 80 метров столь необходимого монтажного провода, который сгодится практически для любого устройства, в том числе и для катушки! И так, в трубе (т. е. каркасе) проделываем два отверстия, в которые пропускаем намоточный провод. Отверстия необходимы для крепежа провода, но можно попробовать закрепить проводок и скотчем, если он у вас есть. Общее количество витков, которое надо будет аккуратно уложить виток к витку без нахлестов, будет не менее 100. Чем больше, тем лучше, тем больший диапазон вы сможете охватить. После каждого 20 витка рекомендую делать петельки — отводы, к которым мы будем подсоединять то антенну, то детектор, то конденсаторы в поисках сигнала. Посоле окончательной намотки петельки отводов надо освободить от изоляции. По простой формуле L=2пR можем определить общую длину провода для нашей катушки 15.7 см — один виток, тогда на 100 витков потребуется 15,7 метров провода, на 200 витков не менее 32 метров (с учетом отводов).
Будет очень хорошо, если вы найдете хотя бы 4 метра сетевого кабеля (Рис.8). Я недавно нашел 13 метров сетевого кабеля — это 104 метра! Общая длина намотки составит приблизительно диаметр проводника с изоляцией * количество витков, где-то, 1. 1*100=110 мм для 100 витков или 1.1*200=220 мм для 200 витков. Учтите это, когда будете отрезать трубу.

Рис.8. Сетевой кабель для обмотки катушки колебательного контура и монтажа схемы

Итак, катушка (Рис.9) почти готова, осталось зачистить от изоляции отводы, которые мы сделали (я рекомендовал их делать после каждого 20 витка). Делать это можно, слегка опалив выводы и зачистив их, но главное здесь — не перестараться и не испортить всю свою работу. Отводы для надежности конструкции лучше всего закрепить — хорошенько примотать их нитками к корпусу, но можно и не крепить, тогда обращаться с катушкой следует аккуратнее.
Саму катушку можно зафиксировать на дощечке, а можно и не делать этого. Её расположение на плате не влияет на работу нашего приемника.

Рис.9. Катушка

Изолятор

В этом приемника важно все от антенны до заземления! Крепление антенны должно быть качественным с точки зрения радиофункциональности. Антенна обязательно должна крепиться на изоляторах. Влага, сырость, снег оказывают большое влияние на свойства антенны, поэтому необходимо постараться свести к минимуму эти воздействия — вот для чего нужны изоляторы. Естественно, они должны быть выполнены из качественных изоляционных материалов. Дерево не подойдет для этих целей, так как оно быстро намокает.
Самый простой и наиболее доступный способ изготовить изоляторы из горлышек стеклянных или пластиковых бутылок. Более качественный изолятор получится из пластиковой бутылки целиком (Рис.2) если изготовить его таким образом.
Для надежного самодельного изолятора антенны я рекомендую использовать обычную пластиковую бутылку. Из нее получается превосходный изолятор. Для этого в ее горлышке и у самого основания бутылки необходимо проделать по два отверстия. Горлышко и основание бутылки, как правило, имеют бОльшую толщину стенок. В эти отверстия необходимо будет провести с одной стороны провод антенны а с другой стороны провод или веревку, с помощью которой эта антенна будет крепиться к мачте (столбу, дереву, любому высокому предмету). Можно забрасывать один конец веревки при помощи груза на дерево, а потом подтягивать вверх саму антенну. Такой изолятор будет надежно удерживать достаточно длинную антенну и это важно, ведь длинный и толстый провод будет испытывать ощутимую нагрузку при натяжении.

Конденсаторы (Сн, Сбл)

Конденсаторы, так же как и катушки, можно изготовить своими силами. Легче всего изготовить конденсатор постоянной емкости. Для самодельных конденсаторов емкостью до нескольких сотен пикофарад используется алюминиевая или оловянная фольга, тонкая писчая или папиросная бумага, упаковочный полиэтилен. Значительные запасы фольги вы сможете найти в развалинах домов из духовок газовых или электрических плит. Фольгу также можно взять из испорченных бумажных конденсаторов большой емкости или можно использовать алюминиевую фольгу, в которую завертывают шоколад и некоторые сорта конфет. От поврежденных конденсаторов можно также использовать промасленную бумагу в качестве диэлектрика. Посмотрите на общую схему строения конденсатора (Рис.10b), а о процессе изготовления (Рис.10a) будет рассказано во второй части.

Рис.10. Изготовление конденсатора

Конденсаторы будем использовать в схеме колебательного контура. Лучше всего изготовить несколько конденсаторов, штук 7. Предлагаю сделать самую малую емкость номиналом в 100 пикофарад и так далее до 700 пикофарад. Их мы будем поочередно подключать к катушке, тем самым осуществляя перестройку по диапазону. Еще один конденсатор — блокировочный. Он подключен параллельно головному телефону, его емкость около 3000 пикофарад.

Антенна

Антенна — лучший усилитель! Так гласит народная мудрость. Антенна должна быть определенной длины. Поскольку мы будем слушать долгожданные радиосигналы в диапазоне средних волн, то длина антенны будет определяться следующим образом:
Диапазон частот предполагаемого сигнала от 0,5 Мегагерц до 2 Мегагерц;
Соответственно, длина волны будет в диапазоне от 300/0,5 до 300/2 метров, т. е. от 600 метров до 150 метров;
Рекомендуемая длина антенны составляет четвертую часть длины волны, т.е. от 150 метров до 37,5 метров.
Значит, надо будет составить антенное полотно хоть из кусочков проволоки, но суммарной длины от 37 до 150 метров. Рекомендую взять среднюю величину около 90 метров. Но никак не короче 37 метров, ибо антенна не будет качественно работать, а это ощутимо, поверьте мне. Никаких кабелей и отводов от антенны к приемнику не требуется, антенну соединим непосредственно к приемнику — это упростит конструкцию. Второй конец антенны надо прикрепить к изолятору, о котором я уже рассказал, и подвесить ее как можно выше. Еще выше! Лучше если это будет не только высокое дерево, а высокое здание или высокая опора ЛЭП. Не крепите антенну к незнакомым проводам! Вдруг в них все еще находится напряжение, тогда вы рискуете своей жизнью.

Рис.11. Антенна Диполь

Заземление

Заземление — это вторая половина антенны, и значит, что она тоже очень важна. Лучше всего, если вы найдете металлическую трубу, торчащую из земли. Как вариант подойдет отопительная металлическая батарея или трубопровод водопроводной системы, арматура. Главное, что бы эта конструкция в любом месте имела надежный контакт с землей и чем больше площадь контакта с землей, тем лучше. Можно соорудить свое собственное заземление. В таком случае, земля должна быть достаточно влажной. Необходимо вырыть яму поглубже, налить в нее воды, бросить в яму железную кровать или ведро или любой массивный и объемный металлический предмет, предварительно прикрепив к нему провод достаточной длинны, что бы можно было соединить его с приемником. Затем яму засыпать и для надежности полить (для того, чтобы выросло ведро или кровать). Если воды нет, тогда рекомендую хорошенько притоптать землю.

Рис.12. Антенна типа Наклонный луч

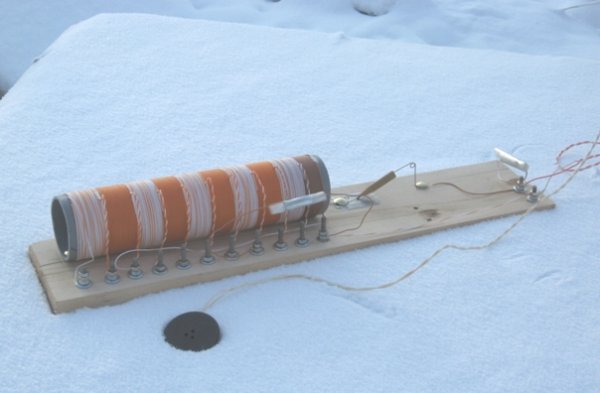

Итак, наш приемник готов, антенна закреплена на дереве, заземление вкопано в грунт, и мы можем приступать к прослушиванию эфира.

Рис. 13. Готовый детекторный приемник

Автор — Сергей Рябокрас

Электрика, альтернативная энергия,электрооборудование, радиоприёмник своими руками



Узнаем как изготовить радио своими руками

В статье будет рассказано о том, как сделать радио своими руками. Простые приемники радиосигнала не могут ловить станции в диапазоне FM. А для того чтобы изготовить радиоприемник, позволяющий принимать сигналы в FM-диапазоне, нужно использовать большое количество транзисторов либо микросхему. Но самые простые радиоприемники, которые позволяют принимать сигналы дальних станций, работают в диапазоне АМ. В статье мы расскажем именно о последних.

Основы радиоприема

Эта конструкция очень простая, ее сможет повторить даже первоклассник. Принцип работы устройства достаточно прост, на любой схеме приведены все элементы, которые встречаются в конструкции. При изготовлении такого радио своими руками нужно помнить о том, как формируется сигнал радиостанции.

Существует два вида сигналов, которые излучает любая радиостанция при работе в диапазоне АМ:

1. Несущий – задается генератором определенная частота. При этом создается своеобразный фон.
2. Модуляция – это сигнал, который создается музыкой, голосом, любыми звуками.

Эти два сигнала накладываются друг на друга. И в итоге слушатель при настройке на частоту станции может без лишних помех воспринять информацию, которая передается.

Антенна и заземление

Для нормального функционирования детекторного приемника нужна хорошая антенна. Кусочек провода или телескопическая конструкция не подойдут, можете даже не пытаться подключать, эффекта не добьетесь никакого. Потребуется на высоте 3-5 метров над уровнем земли натянуть провод не менее 5 метров в длину. От него делаете отвод к месту установки радиоприемника аналогичным проводом. Главное условие – этот провод не должен иметь электрический контакт с элементами конструкции здания, с деревьями, столбами. Если нужно закрепить его, используйте специальные изоляторы.

Непосредственно полотно антенны нужно изолировать от точек подвеса. Вы можете закрепить антенну на доме, хозпостройках, деревьях или столбах. Это не имеет значения, главное – не забывайте изолировать полотно. В противном случае сигнал попросту начнет уходить в землю. Как видите, сделать радио своими руками в домашних условиях несложно, но вот подготовить все для того, чтобы оно работало, это немалый труд. Ведь вам еще нужно будет сделать заземление. Конечно, не нужно делать его по всем правилам электромонтажных работ. Достаточно забить в землю металлический штырь около 1 метра длиной. Но если поблизости имеются металлические водопроводные трубы, можно использовать их в качестве заземления.

Головные телефоны или наушники?

Эта конструкция заслужила популярность среди начинающих радиолюбителей неспроста. Она содержит минимальное число элементов, но позволяет принимать сигналы мощных станций. К сожалению, только на высокоомные головные телефоны. Наушники со штекером 3,5 мм, которые используются для компьютерной техники или телефонов, не годятся – прослушать сигнал не получится. Необходимо использовать головные телефоны типа ТОН-2. У них сопротивление обмотки порядка 1600 Ом.

Но нужно отметить одну особенность – если есть в наличии компьютерные колонки с усилителем, их можно подключить к выходу приемника. Тогда не придется искать уже ставшие дефицитом головные телефоны ТОН-2.

Схема приемника

На схеме вы можете видеть все элементы, которые применяются в конструкции приемника:

• Катушка индуктивности.
• Переменный конденсатор.
• Полупроводниковый диод.
• Постоянный конденсатор.
• Головные телефоны.

Верхняя часть схемы соединяется с антенной, нижняя с заземлением. Вместо переменного конденсатора можно использовать подстроечный, он несколько меньшие размеры имеет. А на работу, как показывает практика влияет выбор этого элемента не сильно.

Катушка индуктивности

Чтобы сделать такую радио-поделку своими руками, придется наматывать катушку индуктивности. Процедура несложная, вам понадобятся такие материалы и инструменты:

1. Каркас цилиндрической формы. Диаметр 3-5 см, высота не менее 10 см.
2. Проволока медная в лаковой изоляции – диаметр 0,5-1 мм. Чем она толще, тем лучше.
3. Зажимы типа «крокодил».
4. Шуруповерт и сверла.
5. Лак для фиксации обмотки.

По краям каркаса нужно сделать отверстия, в которых фиксируете концы обмотки. Затем плотно, виток к витку укладываете проволоку на каркас. Чтобы увеличить диапазон принимаемых сигналов, нужно сделать отводы от каждого 15-го витка (не критично, можно делать отвод от 20-го или 25-го витка). Всего придется намотать таким образом 100-150 витков.

Фиксируете край обмотки, все отводы зачищаете и пропаиваете. Кстати, чтобы облегчить переключение, можно установить многоконтактный выключатель. Но можно использовать и зажим «крокодил», который соединяется с верхним по схеме выводом переменного конденсатора. Катушку сделали, теперь можно приступить к сборке конструкции.

Начинаем сборку

Чтобы изготовить простое радио своими руками, достаточно обладать элементарными навыками. Паяльник можно не использовать. Но если применяете его, то монтаж конструкции лучше будет смотреться навесной. Самый большое элемент – это переменный конденсатор. Причем нужно использовать те, у которых в качестве диэлектрика выступает воздух. Пленочные современные конденсаторы не подойдут для использования в конструкции детекторного приемника.

Подберите подходящий корпус для конструкции. Ввиду того что катушка имеет большие габариты, корпус будет соответствующий. Но можно размер катушки уменьшить, для этого придется увеличить ее индуктивность. Сделать это можно очень просто – намотайте провод не на толстом каркасе, а на ферритовом сердечнике. Тогда всю конструкцию можно уместить в маленьком корпусе, на котором обязательно нужно установить гнезда для подключения наушников, заземления и антенны.

Соединение элементов и запуск

А теперь давайте рассмотрим конструкцию более детально и подробно. Радио своими руками сделать несложно, главное – четко следовать схеме соединений элементов.

Рассмотрим, как производится это:

1. К верхнему по схеме выводу переменного конденсатора нужно припаять полупроводниковый диод. Вместо него допускается установка транзистора, но работать должен только p-n-переход. Опытные специалисты рекомендуют использовать кремниевые диоды типа Д9Б или КД350.
2. Ко второму выводу диода припаиваете постоянный конденсатор. Необходимо выбирать неполярный и с большой емкостью (от 3300 пФ). Обязательно обратите внимание на то, из какого материала изготовлен элемент. Лучше, если это будет бумажный конденсатор.
3. Второй вывод конденсатора припаиваете к нижнему по схеме контакту переменника.
4. Головные телефоны включаете параллельно постоянному конденсатору.
5. Антенну подключаете к верхнему по схеме выводу катушки индуктивности.
6. Заземление соединяете с нижним выводом.

Вот и все, если не допущено никаких ошибок, приемник работает без наладки. Питания он не требует.

Модернизация радиоприемника

Как вы видите, изготовить такое радио своими руками несложно, но у него имеется масса недостатков – низкая чувствительность, большие габариты, может принимать не более двух станций. Одно из усовершенствований было рассмотрено выше – заменили большую катушку на более компактную с ферритовым сердечником. Но все равно осталась одна проблема – воспроизведение звука. При желании можно изготовить для этого приемника дополнительные усилители высокой и низкой частоты.

В этом случае значительно улучшится избирательность и чувствительность устройства, а самое главное – вы сможете слушать радиопрограммы через динамик. Кстати, всю конструкцию вы можете собрать в корпусе от компьютерных колонок. В этом случае полностью отпадет необходимость в изготовлении дополнительного усилителя низкой частоты. Но с другой стороны, зачем портить такой девайс простейшим детекторным приемником?

Лучше соберите качественный приемник, работающий в диапазоне FM. Для этой цели можно использовать буквально одну микросхему и не более 5 элементов. Стоит обратить внимание на то, что прием в этом диапазоне намного качественнее, а самое главное — здесь работает большое количество станций.

Самодельный детекторный приемник — как сделать.

Простой детекторный радиоприемник своими руками сделать я сумел наверное лет в тринадцать. Это было самодельное детекторное радио, собранное из сосновой доски, канцелярских кнопок и нескольких деталей. Много времени уже прошло. Мой первый детекторный приемник, конечно же, не сохранился. Но сегодня, под наплывом ностальгии, хочу повторить ту первую школьную конструкцию детекторного радио без батареек.

Содержание

1. Что такое детекторный приемник – для тех, кто не знает
2. Что слышно на детекторный приемник
3. Для чего это нужно
4. Как работает детекторный приемник
5. Схема детекторного приемника
6. Детали детекторного приемника
7. Подбор диодов для детекторного приемника
8. Антенна и заземление для детекторного приемника
9. Если нет высокоомных наушников – чем заменить

Что такое детекторный приемник – для тех, кто не знает

Для тех, кто впервые слышит про детекторный приемник, сразу скажу – это не то радио, которое будет наполнять вашу комнату музыкой круглые сутки. Вот его некоторые особенности:

1. — Да, это радио работает без батареек. :- ).   Но…
2. — На простой детекторный приемник не удастся услышать станции FM диапазона. Детекторный приемник принимает лишь станции AM диапазона – Средние, Длинные, и если повезет  Короткие волны (СВ, ДВ, КВ ).
3. — Детекторный приемник – это ночное радио. Из-за особенностей ДВ-СВ-КВ, нормальный прием чаще всего возможен с наступлением темного времени суток. Не пытайтесь собирать детекторный приемник днем, если вы не живете возле радиостанции.
4. — Громкость звука детекторного приемника. Это будет еле слышное «шуршание» или в лучшем случае негромкий звук, сравнимый с шёпотом.
5. — Количество принимаемых станций. Детекторный приемник может принимать лишь мощные или близко расположенные АМ радиостанции. По этому, скорее всего, на первых порах удастся поймать лишь одну — две радиостанции, «тонущие» в шуме помех.
6. — Для детекторного приемника нужны специальные высокоомные наушники (наушники родом из СССР с сопротивлением 1600 Ом и более). Хотя можно использовать и обычные наушники от плеера, если подключить их через согласующий трансформатор (см. схему ниже). Без такого трансформатора на простые наушники ничего услышать не удастся. Можно еще использовать пьезо наушники.
7. — Детекторному радиоприемнику нужна хорошая наружная антенна и заземление. Возможно, к этим благам не получится иметь доступ в вашей квартире.
8. — Если все вышесказанное не пугает – тогда хорошая новость:  детекторный радиоприемник теоретически может работать вечно :- ).

Что слышно на детекторный приемник

Раньше, в моем детстве (во времена СССР, а так же перестройки) на детекторный приемник можно было услышать много чего: «Немецкая Волна», «Маяк», «Голос России» (Московское радио), «Всесоюзное радио», «Ленинградское радио».  К сожалению, сейчас на СВ диапазоне идет сокращение Российского вещания, но пока еще можно услышать «Вести ФМ». Пока еще присутствуют на СВ и иностранные радиостанции: «Radio Romania», «Международное радио Китая», «Трансмировое Радио», «Польское радио», «Украинское радио». В общем, при желании, можно чего-нибудь найти.

Для чего это нужно

Для чего это нужно? –А вот для чего. Детекторный радиоприем сейчас – это довольно серьезное хобби. По крайне мере на западе. Люди своими руками делают детекторные приемники под старину. Оно и понятно – у них там до сих пор полно частных и муниципальных СВ радиостанций небольшой мощности. Просто рай для фаната детекторного радиоприема (наверное, у них там и все остальное так же для людей, а не только AM вещание – вот жеш сволочи эти буржуи … :- )  .

Как работает детекторный приемник

Если совсем упрощенно в двух словах – детекторный приемник на свою антенну ловит все существующие сигналы, которые катушкой L1 впоследствии подавляет, оставляя лишь один – тот, на который настроена катушка. Далее этот сигнал обрабатывается детекторным диодом – выпрямляется. Высокочастотный переменный ток меняющейся амплитуды преобразуется в звуковой сигнал.

Схема детекторного приемника

Приведенный здесь детекторный радиоприемник состоит из четырех деталей, наушника, антенны и заземления. Схема отличается от классической схемы детекторного приемника тем, что для настройки применен индуктивный вариометр а не переменный конденсатор. Вместо переменного конденсатора используется конденсатор C1* с постоянной емкостью. Подбор емкости – чисто экспериментально. Я применил С1 = 180 пф, что позволяет мне слышать «Radio Romania». Хотя в принципе можно вообще обойтись без этого конденсатора. О вреде переменного конденсатора в детекторном приемнике много написано в разных источниках. Я лишь скажу, что действительно, этот конденсатор подавляет не только мешающий, но и в основном полезный сигнал. И по факту, нужен он в детекторном приемнике не для поддержания колебаний в контуре, а для «смещения» настройки в более длинноволновый диапазон при нехватке ресурса перестройки катушки вариометра. Другими словами, лучше обойтись вообще без переменного конденсатора, при этом обеспечив хорошую перестройку катушкой вариометра.

Детали детекторного приемника

Этот детекторный приемник – классика школьного приборостроения. Собран он на деревянном сосновом бруске и канцелярских кнопках. При пайке приемника на такой доске ощущается ностальгический сосново – канифольный «ламповый» аромат – весьма немаловажная составляющая. Как в детстве.

Катушка детекторного приемника намотана на пластиковой водопроводной трубе и содержит примерно 90 витков (до заполнения всей длины). Для настройки приемника используется кусок ферритового стержня от радиоприемника Селга, вводимого внутрь катушки. То есть этот детекторный приемник с настройкой вариометром.

Конденсатор С1* — как уже говорилось выше – 180 пф. Хотя может быть и другого номинала . Или можно вовсе без него, если получится принять какую-нибудь радиостанцию.

Конденсатор С2 может быть 1000 – 2200 пф. Не критично.

Диод D1 – лучший диод для детекторного приемника это Д18 или Д311. Но можно использовать и любой другой высокочастотный германиевый детекторный диод. Например Д9. Хотя звук будет немного тише. Вообще, диоды для детекторного приемника нужно подбирать – смотри ниже.

Подбор диодов для детекторного приемника

От типа и качества выбранного детекторного диода напрямую зависит громкость звука детекторного приемника. Даже диоды одного наименования могут выдавать разную громкость. По этому, необходимо подобрать диод на слух, на работающем детекторном приемнике. С помощью переключателя два диода вручную быстро переключаются, и таким образом определяется диод «победитель» по громкости. Далее победитель ставится против следующего «претендента» и опять определяется диод «победитель». И так до определения самого громкого диода «чемпиона» .

Отличные результаты по громкости в детекторном радиоприемнике показывают диоды Д311 и Д18. И как оказалось, классический Д9 не лучший вариант по сравнению с Д311 и Д18.

Антенна и заземление для детекторного приемника

Антенна для детекторного приемника – провод метров 20 – 40, растянутый на улице между домами или деревьями. И чем выше – тем лучше. Но живя в квартире, заиметь такую антенну не каждый сможет. Можно конечно развесить кусок провода по внутреннему периметру квартиры, но гарантии нет, что такая антенны будет работать с вашим детекторным приемником. Железобетонные стены существенно гасят полезный радиосигнал.

И еще — не пытайтесь собирать детекторный приемник днем. Даже на хорошую антенну, днем, в условиях городской застройки в лучшем случае будет слышен только гул помех. Хотя возможны исключения если есть поблизости мощная СВ радиостанция или местный подпольный СВ передатчик ;- ).

Я тоже не всегда имею доступ к хорошей антенне. Живя в многоэтажке, летом просто спускаю провод 8 метров в окно. Этого хватает, чтобы услышать ночью мощную «Radio Romania» и еще какую-то «Ваххаль – Маххаль- Буххалль».

Заземление для детекторного приемника –  использую батарею отопления. Это не самое лучшее заземление, но в многоэтажке особо выбирать не приходится. Батарея отопления «ловит» много помех. По этому, подключаюсь через фильтр – обычный резистор 3,9 кОм. Как ни странно, это полностью снижает помеху в виде гула – в наушниках появляется чистый сигнал!

Если нет высокоомных наушников – чем заменить

Для детекторного приемника нужны высокоомные наушники, но если их нет- не беда. Чем заменить высокоомные наушники? Можно использовать обычные наушники «от плеера» с сопротивлением 32 Ом, подключив их через согласующий трансформатор. Громкость, конечно, будет немного ниже по сравнению с true высокоомными наушниками, но что-то услышать удастся. Трансформатор можно взять из любого сетевого  ТРАНСФОРМАТОРНОГО понижающего блока питания на 3 — 12 вольт (не импульсного). Трансформатор должен быть выполнен на железном (не ферритовом) каркасе и иметь минимум 2 обмотки. Обмотка «1» — сетевая, та, которая подключается к 220 вольт. Её нужно подключить на выход детекторного приемника. Обмотка «2» —  понижающая. К ней нужно подключить наушники 32 Ом. Смотри схему. Таким образом, детекторный приемник можно слушать на обычные наушники 32 Ом от плеера, подключив их через трансформатор.

Еще для детекторного приемника можно сделать отличные самодельные наушники из строительных противошумных.



Как сделать простое радио своими руками

В данной статье рассмотрим схему детекторного радиоприемника и его модификации. Итак для того чтобы смастерить простой детекторный радиоприемник по нижеприведенной схеме нам нужно всего 2 детали: германиевый диод Д9 или Д18 и головной телефон с большим сопротивлением ТОН-1 или ТОН Радиоприемник не имеет в своем составе колебательного контура, вследствие этого он не способен улавливать одну конкретную радиостанцию из того количества станций, которые транслируются в данной местности. Но, не смотря на это, он со своей задачей справляется. Для работы радиоприемника необходима хорошая антенна, в роли которой может выступать кусок провода, заброшенный на дерево и провод заземления.

Поиск данных по Вашему запросу:

Как сделать простое радио своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Радиоприёмник своими руками
• Простое радио
• Как сделать антенну для радио FM
• Сделать своими руками радио работающее без батареек
• Собираем настоящий радиоприёмник!
• Радиоантенна своими руками
• Из чего сделать простейший радиоприемник. Детекторное радио своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Радиоприемник на одном транзисторе. Простая электроника 3

Радиоприёмник своими руками

Я вот не пойму почему шустрые китайцы не делают детекторные приёмники!? Помню в «Юном технике» видел схему наручного приёмника, где тело человека выступало в виде антенны. Приёмник, который работает без батареек! Это же такая тема! Дубликаты не найдены. Все комментарии Автора. Без усилителя он будет ловить какой-нибудь «Маяк» на пределе слышимости и то, если очень повезёт. Маяк уже пару лет как не вещает на средних и длинных волнах.

Но «Радио России» , повторюсь у нас в ростовской области принимается очень уверенно! Частота какая? Антенна дельта с периметром 85 метров.

Центр города, индустриальных помех очень много. Далеко слишком! Это все же средние волны, а не короткие Да и передатчик на вт всего лишь, думаю при всем желании, хоть на дельту хоть на диполь, вы ее не примете Сейчас слышу как японец с сербией разговаривает на 40 метровом диапазоне вот про Канаду. А так всю европу слышу на любительских диапазонах.

Просто чем ниже частота тем выше уровень помех. Ну, правильно, на коротких же волнах? Прохождение на средних в разы меньше чем на коротких, там где на 40ке достаточно 30 вт для связи с Красноярском, на средних нужно будет сотню другую киловатт.

Мерлин был бы, вероятно, ещё хуже, чем Выбегалло, если бы не был столь архаичен и самонадеян. По чьей-то рассеянности ему удалось продвинуться в заведующие отделом Предсказаний и Пророчеств, потому что во всех анкетах он писал о своей непримиримой борьбе против империализма янки ещё в раннем средневековье, прилагая к анкетам нотариально заверенные машинописные копии соответствующих страниц из Марка Твена.

Впоследствии же, в связи с изменением внутренней обстановки и потеплением международного климата, он был вновь переведён на своё место заведующего бюро погоды и теперь, как и тысячу лет назад, занимался предсказаниями атмосферных явлений — и с помощью магических средств, и на основании поведения тарантулов, усиления ревматических болей и стремления соловецких свиней залечь в грязь или выйти из оной.

Впрочем, основным поставщиком его прогнозов был самый вульгарный радиоперехват, осуществлявшийся детекторным приёмником , по слухам, похищенным ещё в двадцатые годы с соловецкой выставки юных техников. Делали в юности проще, диод и динамик, вместо антенны забор автостоянки, ловил и что бурчал чудоприемник. С хорошей антенной люди бубнилку на дачу с обычным динамиком делали — не громко, но разборчиво. Для тех кому тяжело без радиоточек жить.

Делал такое, работало тихо, но на низкоомный динамик. В старых многоэтажках единственным местом заземления являются батареи и трубы с холодной водой. Для такого «суперприёмника» будет более чем достаточно.

В институте курс электроники и ТОЭ был невероятно скучным, а я когда-то тоже хотел мастерить приёмники и прочие фишки И вообще никогда не видел каких-то книжек, чтобы это все заинтересовывало и рассказывалось интересно. Подскажете что-нибудь? Или если не зацепило значит не зацепило? Юный радиолюбитель 8-е изд. Борисов В. В форме популярных бесед книга знакомит юного читателя с историей и развитием радио, с элементарной электро- и радиотехникой, электроникой. Содержит большое количество различных по сложности радиотехнических приёмников, усилителей, измерительных приборов, схем автоматики и различных электронных устройств.

В конце книги приведены справочные таблицы и материалы. На этой книге выросло не одно поколение советских и российских радиоинженеров. Для широкого круга радиолюбителей. Какой то у вас мажорный детекторный приёмник. Диод, например, нужно делать самому, вот так. Хочу сам сделать. Вот на буржуйском обрабатывают как-то лезвие. И в результате, возможно, получается переход металл-полупроводник. Хотя все равно слабо верится.

В качестве диода возьмите лучше диод Д9 германиевый. Он стоит 1 рубль. Делал детекторные приемники. Но для города они не особо катят, так как далеко не у каждого есть возможность нормальную антенну повесить. И не обязательно использовать высокоомные наушники.

Можно подключить обычные через согласующий трансформатор. А возможно ли настроить этот детекторный радиоприемник на LPD-дипазон? И если да, то каким образом? Похожие посты. Похожие посты закончились. Возможно, вас заинтересуют другие посты по тегам:.

Простое радио

Доброе время суток, уважаемый читатель! Сегодня мы рассмотрим как своими руками изготовить самодельное радио в экстремальных условиях, ну, скажем, при апокалипсисе, ведь все грозятся нам устроить давно конец света: и господин Нострадамус, и Майя, и многие другие уважаемые и ученые личности, имея под рукою минимальное количество вещей. До этого мы уже рассматривали вариант сборки детекторного радиоприемника из… картошины. Кому-то данный метод может показаться весьма экзотическим и вымышленным. Тем не менее, функционирование подобного радио при правильном соблюдении условий сборки очень даже возможно.

Детекторное радио своими руками Как уже было сказано, в схеме у приведенного выше простого детекторного радиоприемника есть.

Как сделать антенну для радио FM

Радио — самый надежный и простой способ связи на расстоянии кроме обученных почтовых голубей. Не важно, будет ли это чей-то голос в эфире, хорошо, если бы это оказался осмысленный треск чьего-то искрового радиопередатчика, а не эфирный шум приближающейся грозы! С учетом особенности распространения радиоволн можно судить, как далеко находится разумное существо. Возможно, это будет позывной радиомаяка из подземного убежища. Итак, в нашем воображаемом несчастье в самом худшем сценарии вокруг нас могут образоваться несладкие условия, поэтому мы вполне можем сформировать очень жесткие и критичные требования к проектируемому приемнику:. Исходя из этих требований, определяем предмет нашего творчества — Детекторный приемник. Да, именно такие приемники, самые простые и дешевые, не требуют для своей работы каких-либо дополнительных источников электроэнергии. Устройство детекторного приемника настолько несложно, что его можно построить, не имея никаких знаний в области радиотехники!

Сделать своими руками радио работающее без батареек

Я вот не пойму почему шустрые китайцы не делают детекторные приёмники!? Помню в «Юном технике» видел схему наручного приёмника, где тело человека выступало в виде антенны. Приёмник, который работает без батареек! Это же такая тема!

Соорудить своими руками простую антенну для fm радио — это отличный способ усилить качество принимаемого радиосигнала.

Собираем настоящий радиоприёмник!

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего. Для того чтобы это исправить, необходимо разобраться, что влияет на качество приема, и как улучшить ситуацию? Для нормальной работы любого радиоприемного устройства: телевизора, сотового телефона, радиоприемника, необходимо обеспечить на его входе минимальный уровень сигнала, превышающий определенный порог. Этот порог называется чувствительностью. Если уровень сигнала выше порога чувствительности, то устройство работает нормально, в ином случае прием пропадает полностью или резко ухудшается его качество.

Радиоантенна своими руками

Содержание: Что надо подготовить для работы? Каркасная основа: Как сделать радио своими руками — сборка приемника: Заземление Настройка Как работает детекторный радиоприемник? Несмотря на обилие всевозможных мобильных гаджетов, более крупной техники, многие с интересом и неподдельным увлечением стремятся что-то мастерить своими руками. И это не удивительно, ведь только новые знания, труд и смекалка заставляют нас жить и быть в постоянном пути к саморазвитию. Эта статья посвящается тем, кто увлечен электроникой и техникой. Поговорим о том, как сделать радиоприемник самостоятельно. Проводя много времени на даче в летний сезон, не хочется вовсе отрекаться от цивилизации.

как сделать радиоприемник в домашних условиях своими руками. простой и дешевый радио передатчик своими руками. Простое радио.

Из чего сделать простейший радиоприемник. Детекторное радио своими руками

Как сделать простое радио своими руками

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Радио без батареек DIY или Сделай сам Может ли радиоприемник состоять менее чем из 10 деталей и работать без батареек?

Можно ли собрать радиоприемник, состоящий меньше чем из 10 деталей? Может ли такое радио работать без батареек? Конечно можно и сделать это довольно просто: детекторные радиоприемники совершенно не сложные и могут работать, без аккумуляторов получая электроэнергию от радиоволн. В этой статье я расскажу, как можно собрать радиоприемник работающий без батареек своими руками , затратив на весь процесс не более часа!

В этой статье вы найдете схему простого радиоприёмника на TDA, печатную плату и видео работы приёмника. Сама по себе микросхема питается от напряжения 1,8 вольт, это очень неплохо, потому что для питания схемы можно использовать две батарейки AA по 1,5 вольта.

Полезные советы. Радиоприёмник своими руками из подручных материалов. Простой FM-приемник своими руками Мастер Винтик. Всё своими руками! Самодельный радиоприемник для юных радиолюбителей. Устройство и сборка.

Простейшие радиоприемники непригодны ловить FM диапазон, модуляция частотная. Обыватели утверждают: отсюда повелось название. С английского литеры FM трактуем: частотная модуляция.

Самодельное радиоприемник

Есть тема про , но там в основном радио от. Далеко не все используют такое, готовое и купленное в магазине. Поэтому в этой теме предлагаю показывать свои самодельные «радиоточки». Но обычные радиоприемники это не интересно, им место дома на кухне, а мне в мастерской надо что-то суперпупер. Вот из старенького плеера Cowon D2, корпуса от измерительного моста, распаечных коробок, компьютерных колонок, настенного кронштейна для микроволновки и остатков мебельной фурнитуры, получился такой девайс.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Ламповый радиоприемник «Стрела» спустя пол столетия
• Самодельное радио для рабочего места.
• Ты можешь быть быстрее: предела нет!
• Собираем настоящий радиоприёмник!
• Детский мир
• Радиоприемники в Украине
• От народного приемника к народному суперу. Часть 2
• Собираем настоящий радиоприёмник!

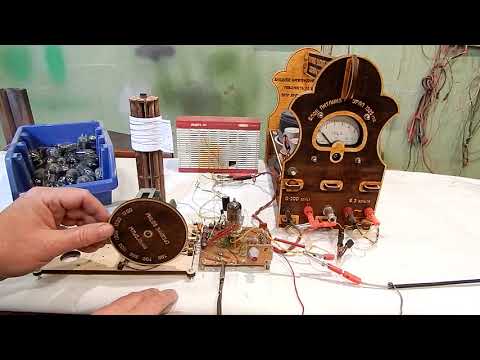

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный супер радиоприемник на 5 транзисторах

Ламповый радиоприемник «Стрела» спустя пол столетия

Есть тема про , но там в основном радио от. Далеко не все используют такое, готовое и купленное в магазине. Поэтому в этой теме предлагаю показывать свои самодельные «радиоточки». Но обычные радиоприемники это не интересно, им место дома на кухне, а мне в мастерской надо что-то суперпупер. Вот из старенького плеера Cowon D2, корпуса от измерительного моста, распаечных коробок, компьютерных колонок, настенного кронштейна для микроволновки и остатков мебельной фурнитуры, получился такой девайс.

Выбор исходного материала обусловлен тем что, начал делать еще на работе, а доделал дома, сидя на больничном, что было под руками то и использовал. Выйду на работу, повешу это «радио строителей» в мастерской где-нибудь на стену.

Трансформер круто! Velnaz написал : Трансформер круто. Если б не экран- то виделась поделка школьников , конца х. Установка дверей в Санкт-Петербурге. Звучание у радио из первого поста получилось отвратительное, я думал «да не все ли равно!

После этого, участь радио была решена без колебаний — переделка, с заменой распаечных коробок на Свены. С трубчатой рамой — не судьба. Дома, короче, останется. Ещё не 1 апреля,но в этом году оно,похоже,весёлым уже не будет ИМХО — это гениально с точки зрения реализации — вам пора выставки собирать. А с точки зрения практики — я бы в мастерской СССРовскую радиолу б какую-нить поставил с лампами. Tavrovod написал : я бы в мастерской СССРовскую радиолу б какую-нить поставил с лампами.

Получилось что «радиофикация» мастерской эволюционировала в «компьютеризацию» Если без радио худо-бедно можно обойтись, то без компа — никак. Техническая документация, принципиальные схемы, справочники, даташиты — все хранится на компе в PDF-е, плюс, в сеть можно залезть и поискать необходимое. Но так как, комп го года рождения, все это происходило жутко медленно.

В настоящий момент ожидаю посылку с ибея, с относительно не старым «железом» года — мамка с интегрированным видео, проц, память и дюймовый, промышленный тачскрин. Так что, «самодельного радио для рабочего места» в таком виде больше не существует. Хочу подобное сваять, я паять умею, дерево обрабатывать тоже, а вот с дизайном беда. Я любитель хорошего звука, поэтому никаких таджикских майфонов. Думаю задействовать магнитолу с автомобильными АС.

Автономностью пожертвую, магнитола то ест немало. Ну или потом 18в акб через преобразователь. Дизайн — в виде ящика, с ровным верхом.

Киньте фоток чтоли своих самоделок плиз. Какие особенности, что что скажет, замечания по эксплуатации своих девайсов? Какие мысли? Urriss написал : а где хоть одно фото? Форум Блоги Видео Маркет Рейтинг мастеров. Новые сообщения Новая тема Альбомы Популярные теги Скидки.

Присоединяйтесь к сообществу Мастерград Зарегистрироваться. Форум Инструменты и силовое оборудование Самоделкин или «Как это сделать? Самодельное радио для рабочего места. Ответить в теме. Сначала новые Сначала старые. Регистрация: Velnaz Просмотр профиля Сообщения пользователя Личное сообщение. Mutru4 Просмотр профиля Сообщения пользователя Личное сообщение.

Gharcia Просмотр профиля Сообщения пользователя Личное сообщение. Модератор Регистрация: Обратиться к мастеру. Виктор64 Просмотр профиля Сообщения пользователя Личное сообщение. Tavrovod Просмотр профиля Сообщения пользователя Личное сообщение. Urriss Просмотр профиля Сообщения пользователя Личное сообщение. Вернуться в раздел. Читайте на форуме. Для создания тем и сообщений Вам необходимо войти под своим аккаунтом.

Вход Регистрация.

Самодельное радио для рабочего места.

Каких только типов радиоприемников не существует — большие радио, являющиеся частью еще более крупной системы, автомобильные радиоприемники, портативные радиоприемники с наушниками. Вот очень простой радиоприемник, который можно собрать самостоятельно, используя подручные материалы. Если такого нет, возьми использованное лезвие, желательно заржавевшее. Проколи отверстие с каждой стороны трубочки рулона от туалетной бумаги. Проведи один конец магнитного провода сквозь один из проколов и привяжи. Оставь свободный конец провода длиной примерно 7,5 см. Продолжай наматывать, пока не будет оборотов провода вокруг трубочки.

Частный музей коллекция старинных радиоприемников советского и латвиского Не нашел ничего более умного, как опять написать про самодельные.

Ты можешь быть быстрее: предела нет!

Привет дорогие любители самоделок. Сегодня наконец то пришло время собрать наш радиоприемник воедино. В предыдущих статьях мы уже собирали детекторный радиоприемник, усилители и блок питание. Кто не читал советую прочитать, там много интересного ссылка будет в конце этой статьи. Собирать будем на этот раз на куске ДСП. Помимо комплектующих я еще вырезал и изготовил из жестяной банки крепления для переменных резисторов. Один находиться на блоке питания и служит регулятором напряжения вместо него можно припаять постоянный резистор, но я оставлю все как есть. Пришло время соединить наши комплектующие воедино. Для этого я использовал медные прутки, предварительно очищенную от лака.

Собираем настоящий радиоприёмник!

Пользователь интересуется товаром NF — Двухрядные бегущие огни на ти светодиодах. Пользователь интересуется товаром MPtime — Многорежимный таймер. Пользователь интересуется товаром NK — Таймер 0…3 минут. Радиоприёмников сейчас развелось ужасно много, они везде: в каждом смартфоне, в автомагнитоле, в MP3-плеере, в музыкальном центре и Бог знает где ещё. FM-радио воспринимается как стандартная нагрузка к любой аудиоаппаратуре, поэтому редко кто купит сейчас самый обычный радиоприёмник если только речь не идёт об имиджевых моделях или специальных приёмниках с уникальными техническими характеристиками.

Краматорск Вчера

Детский мир

Все началось с того, что жена попросила радио на кухню. Вообще многие истории начинаются с того, что жена что-то попросила. Я подумал, зачем мне обычное радио, если есть куча интернет радиостанций? И тут меня понесло… О том что получилось читайте дальше. Так как я по профессии инженер-электронщик, то решил подойти к делу серьезно. Сначала решил прикинуть как оно будет выглядеть.

Радиоприемники в Украине

Самый простой УКВ ЧМ приёмник, доступный для повторения начинающему радиолюбителю, можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приёмника показана на рисунке 1. Сигнал принимается антенной Ant1, роль которой может выполнять отрезок монтажного провода. Выделенное этим контуром напряжение сигнала поступает через конденсатор С3 на базу транзистора VT1. Собрать приёмник можно объёмным монтажом, или можно разработать печатную плату на основе принципиальной схемы, а детали на ней расположить в том же порядке как на схеме. Катушка L1 не имеет каркаса, для намотки берется хвостовик сверла диаметром 7 мм и на нём наматывается катушка проводом ПЭВ 0,

Обзор старого лампового радиоприемника Стрела, которому скоро Радиоприемник Стрела, самодельная спиральная антенна и сетевая вилка.

От народного приемника к народному суперу. Часть 2

В данном посте будет рассказ об очень интересном раритетном экземпляре: радиоприемник «Стрела» модель года рождения сейчас ему 55 лет. Досталось мне это гениальное творение советских техников от моей бабушки, которой я предложил его отремонтировать и оставить на память. Несмотря на столь большой возраст аппарат очень хорошо сохранился. Хорошо помню как этот приемник слушала еще моя прабабушка в селе, а отец даже сделал длинную спиральную антенну из медного провода для улучшенного приема дальних радиостанций.

Собираем настоящий радиоприёмник!

Здравствуйте, я вот усвоил строение простейших транзисторных радиоприемников которые состоят только из колебательного контура, источника питания, усиления и динамика. И хочу построить такой. Но напоролся на проблему с вещательной частотой. Оказалось, что у нас в городе нет am станций, только fm. Или же здесь одним колебательным контуром не обойтись? Мы принимаем формат Sprint-Layout 6!

Toggle navigation.

Источник: tvkinoradio. Используйте свой аккаунт в социальной сети для входа на сайт. Вы можете войти используя свой аккаунт Facebook, вКонтакте или Twitter! Мнение Профи История успеха. Журнал Путевой лист.

Но где бы ни находились летом пионеры и школьники, им всегда поможет весело провести досуг походный спутник — небольшой, походный радиоприёмник. Он даст возможность слушать радиопередачи на привалах в туристском походе или в перерывах при работе на колхозном поле, в поезде, на пароходе. Такой приёмник можно укрепить на велосипеде, взять с собой на байдарку, носить через плечо, как полевую сумку, или просто поочередно нести в руках.

Собираем настоящий радиоприёмник!

Радиоприёмников сейчас развелось ужасно много, они везде: в каждом смартфоне, в автомагнитоле, в MP3-плеере, в музыкальном центре и Бог знает где ещё. FM-радио воспринимается как стандартная нагрузка к любой аудиоаппаратуре, поэтому редко кто купит сейчас самый обычный радиоприёмник (если только речь не идёт об имиджевых моделях или специальных приёмниках с уникальными техническими характеристиками).

Но есть одна ниша, где даже столь банальный FM-радиоприёмник пользуется устойчивым интересом и спросом. Речь идёт об электронных конструкторах типа «собери радиоприёмник».  Действительно, трудно переоценить удовольствие от сборки своими руками настоящего радио!

Первые такие конструкторы появились ещё в СССР, а сейчас их выпускают некоторые российские и зарубежные фирмы, одна из самых известных из них – Мастер Кит (например, модель EK-002P).

Но сегодня героем нашего обзора станет детище китайских инженеров – радиоприёмник-конструктор для самостоятельной сборки и пайки с диапазонами FM и AM. Мастер Кит планирует начать сотрудничество с этими разработчиками и в скором времени выпустить на рынок подобный радиоконструктор, но уже в русифицированном варианте и с устранёнными недоработками. Так что сейчас  предлагаем Вашему вниманию анонс будущего товара Мастер Кит.

В комплект входят части корпуса, печатная плата, все радиодетали и инструкция на чистом китайском языке. Конечно, это обстоятельство не остановит профессионала и приёмник всё равно будет собран, но для рядовых пользователей инструкция, разумеется, будет нами не просто русифицирована, а написана заново.

Рис. 1. Комплект поставки



Начать лучше всего с установки на плату мелких компонентов – резисторов и конденсаторов, а затем уже установить более крупные детали.

Каждый резистор имеет на корпусе уникальный цветовой код, обозначающий его номинал. Определить номинал можно с помощью таблиц, которые можно найти в сети Интернет, но проще сделать это с помощью мультиметра (этот прибор должен быть у каждого радиолюбителя).

Рис.2. Установка резистора 10 кОм



Заодно можно определить исправность компонента. В данном случае реальное сопротивление резистора – 9.75 кОм, но это допустимое отклонение  (3%) от номинала 10 кОм. Изгибаем выводы резистора и устанавливаем его соответствующую позицию печатной платы. С обратной стороны платы разгибаем выводы резистора – теперь он не выпадет. Загнутые выводы компонента необходимо обрезать до длины 1…2 мм, а затем припаять, используя флюс и припой (их придётся приобрести отдельно в радиомагазине). Впрочем, можно сразу установить несколько или даже все компоненты,  потом обрезать их выводы, а затем припаять – так получится быстрее.

Таким же образом устанавливаем на печатную плату все резисторы.

Теперь перейдём к конденсаторам. Керамические конденсаторы обозначаются трёхзначным кодом на корпусе. На плате также имеется соответствующий код, так что всё просто, никакие приборы не нужны. Но мы всё-таки проверим реальную ёмкость. В данном случае код  на корпусе конденсатора «104», что соответствует номинальной ёмкости 100 нФ. Правда, при замере двумя разными приборами реальная ёмкость конденсатора получилась около 65 нФ. Отклонение от номинала более 30% — это многовато, однако на качестве работы простого приёмника вряд ли отразится. Устанавливаем все керамические конденсаторы.

Рис.3. Керамический конденсатор 0. 1 мкФ

Установим электролитические конденсаторы. Они маркируются двумя цифрами на корпусе – ёмкостью и рабочим напряжением. На плате также имеется обозначение ёмкости. Важно учитывать, что электролитические конденсаторы имеют полярность, то есть должны устанавливаться в правильном положении (значки полярности также имеются и на конденсаторе, и на плате). На всякий случай проверим конденсатор универсальным прибором: и ёмкость, и специальные параметры (ESR и ток утечки) находятся в пределах нормы (кстати, у Мастер Кит есть подобный тестер MP700.

Рис.4. Электролитический конденсатор 0.1 мкФ



В комплект входят три микросхемы: радиотракта FM, AM и УНЧ. При установке всех микросхем необходимо соблюдать их полярность (так называемые «ключи»). «Ключи» обозначаются на платах и корпусах микросхем точками или выштамповками возле первого вывода.

Останется установить и припаять переключатель диапазонов, переменный резистор, конденсатор переменной ёмкости, разъём для наушников, контакты батарей, антенны, динамик  и прочие вспомогательные компоненты – с этим никаких сложностей возникнуть не должно.

Рис.5. Собранная печатная плата



Пришло время первого включения приёмника – это удобнее сделать до установки в корпус. Приёмник питается от двух батарей распространённого типа «АА» (батареи в комплект не входят, но найти их не составит никаких проблем). Включаем приёмник и устанавливаем приемлемый уровень громкости. В динамике должно раздаться как минимум шипение. Пробуем настроиться на какие-либо станции – это обязательно получится, если всё собрано правильно.

Настройка приемника заключается в укладке диапазона 76…108 МГц. Это можно сделать двумя способами: сдвигая-раздвигая витки катушки L1, либо вращая тонкой отвёрткой подстроечный винт под конденсатором переменной ёмкости.

Трудно ожидать от этого приёмника-игрушки каких-либо серьёзных технических характеристик (например, отличной чувствительности приёма или качества звука), однако он приятно удивил: в условиях ближайшего Подмосковья практически без помех и с достаточной громкостью принимал несколько десятков станций FM-диапазона и парочку станций в АМ-диапазоне. Так что этот радиоконструктор вполне может приносить практическую пользу!

Закончив настройку, установите печатную плату в корпус, закройте его с помощью четырёх винтов и отпразднуйте успех сборки вашего первого радиоприёмника!



Рис. 6. Готовый радиоприёмник

Для тех, кто увлекается моделированием и конструированием, также изготовлением различных устройств своими руками, рекомендуем посетить отличный сайт Моделист-конструктор, в статьях которого идет выкладка чертежей, схем и описания самых разных самодельных конструкций.

Самодельное радио – Новости Матери-Земли

Я называю свой самодельный радиоприемник «Радио приусадебного участка», потому что однажды построенный, он может предоставлять развлечения и информацию на неопределенный срок, с нет эксплуатационных расходов. Кроме того, это идеальный приемник для использования на открытом воздухе или в чрезвычайных ситуациях — где угодно… поскольку он устраняет любую зависимость от электроснабжения коммунальной компании или аккумуляторов.

Что включено

Homestead Radio на самом деле представляет собой модифицированный кварцевый приемник. Такие устройства, которые были распространены в 1920-х годов, позже уступили место современным более сложным приборам, которые требуют доступа к источникам электроэнергии в обмен на их превосходство. В глазах большинства людей более новые устройства стоят больше, потому что они предлагают селективность (степень, в которой приемник позволяет слышать желаемые сигналы и подавляет мешающие сигналы) и чувствительность (способность усиливать слабые, отдаленные передачи и для «точной настройки» ближайших станций). Но хотя в моем самодельном блоке нет ни усилителей, ни избирательных схем, у него есть то преимущество, что он может улавливать все мощность, которую он требует от самих радиоволн, которые он получает!

Более того, несколько деталей, необходимых для сборки , обычно доступны в Radio Shack или других магазинах электроники по цене от 5 до 8 долларов. [ПРИМЕЧАНИЕ РЕДАКТОРА: регулируемые конденсаторы на 365 пФ, которые не всегда доступны в других местах, можно заказать в All Electronics Corp.). Пишите или звоните, чтобы узнать цены.] А еще лучше, если вы сможете найти один или два «мусорных» радиоприемника, вы, вероятно, сможете собрать приемник, как это сделал я, в основном из переработанных компонентов. Для завершения проекта требуется небольшая пайка, а время сборки составляет всего около двух часов.

Пожалуйста, прочтите все инструкции, прежде чем начать сборку своего радиоприемника, и не беспокойтесь, если приобретаемые вами электротехнические изделия немного отличаются от тех, что я описываю. Пока детали соответствуют обозначениям, указанным в списке, их внешний вид не будет иметь никакого значения!

Конструкция радиокатушки

Несмотря на то, что создание катушки является наиболее трудоемкой частью этого проекта, на самом деле это не сложная задача. Начните с поиска материала, который послужит основой для радиоприемника (у меня это древесноволокнистая плита толщиной 1/8 дюйма), и пластикового контейнера примерно таких размеров, которые указаны в списке материалов (я использовал цилиндрическую коробочку для таблеток).

Снимите крышку с контейнера и отцентрируйте крышку сверху вниз на расстоянии около 1 дюйма от одного конца платы. Теперь просверлите небольшое отверстие как в центре крышки, так и в плате, затем соедините их вместе с помощью небольшой гайки и болта.

Затем вам понадобится плоскогубцами нагреть иглу в пламени и осторожно протолкнуть ее через пластиковый контейнер, чтобы сделать еще три отверстия в основании, которые мы назовем Отверстие 1, Отверстие 2 и Отверстие 3. (Пока отверстия расположены рядом с горлышком контейнера и на расстоянии около 3/16 дюйма друг от друга, их точное расположение не имеет решающего значения.)

После этого проденьте свободный конец медного провода № 24 через отверстие 2 (снаружи внутрь) и выведите его обратно через отверстие 1, оставив примерно 6 дюймов выступа. Теперь медленно намотайте 25 витков провода по часовой стрелке (если смотреть с «открытого» конца флакона) вокруг пластика. Убедитесь, что каждая проволочная катушка плотно прилегает к предыдущей, но не позволяйте проволоке пересекаться в любой точке.

Сделав 25 петель, обрежьте проволоку примерно в 6 дюймах от завершения последнего витка. Держите одну руку на катушке (чтобы она не разматывалась) и сделайте отверстие 4. Пропустите оставшиеся 6 дюймов провода, только что обрезанные, через это отверстие и обратно через отверстие 3.

Затем используйте нагретую иглу, чтобы сформировать отверстия 5, 6 и 7 на линии примерно на 3/16 дюйма выше ранее намотанной катушки. Проденьте один конец свежей медной проволоки через отверстие 5 и обратно через отверстие 6 так, чтобы от этого отверстия снова выходило примерно 6 дюймов. Намотайте еще 25 витков провода и обрежьте его… снова оставив около 6 дюймов лишнего провода.

Затем, снова удерживая провод натянутым, чтобы не потерять витки, проделайте отверстия 8, 9 и 10. Проденьте незакрепленный 6-дюймовый кусок провода через отверстие 8 и обратно через отверстие 9..

Следующим шагом будет продеть конец неиспользованного провода через отверстие 10 и обратно через отверстие 9. (Теперь у вас должно быть два провода , выходящих из отверстия 9, оба имеют длину около 6 дюймов.)

Продолжайте наматывать оставшийся провод, пока не сделаете 50 или 60 витков, начиная с отверстия 10. Как и прежде, обрежьте провод в точке в 6 дюймах от завершения последнего витка и, удерживая катушку, сделайте отверстие 11. Пропустите последние 6 дюймов проволоки через новое отверстие и обратно через отверстие 7.

В завершение оберните кусок ленты (электрической, если она у вас есть) один или два раза вокруг нескольких верхних витков катушки — чтобы они не соскользнули с верхней части формы и не испортили вашу работу — и соедините обмотанный емкость до крышки.

Другие компоненты

Следующим шагом будет просверливание двух отверстий в монтажной плате… по одному для стойки антенны и стойки заземления. Найдите каждое отверстие 1/8″ примерно в 1 дюйме перед катушкой и примерно в 5/8 дюймах от края платы.

Обрежьте провода, идущие от отверстий 1 и 3, примерно до 3 1/4 дюйма в длину и используйте наждачную бумагу среднего размера, чтобы удалить эмалевую изоляцию примерно с последнего дюйма каждого провода. Возьмите один из этих проводов и оберните неизолированную часть вокруг резьбовой секции 5-контактного зажимного столба; протолкните резьбовую часть через одно из только что просверленных отверстий; и закрепите стойку на месте маленькой шестигранной гайкой. (Повторите эту процедуру для другого провода, отверстия и стойки.)

Теперь укоротите два провода, которые выходят из отверстия 9.примерно до 4 дюймов за штуку и снимите изоляцию с последнего дюйма каждого. Просверлите еще одно отверстие диаметром 1/8 дюйма примерно в 1 дюйме перед катушкой и посередине между двумя стойками. Возьмите один из зажимов Fahnestock и пропустите через него небольшой болт… затем оберните оба конца неизолированных частей проводов, выходящих из отверстия 9, вокруг резьбы болта.

В этот момент снимите заглушку с конца транзисторного шнура наушников и осторожно отделите около 4 дюймов двойного провода, оставив изоляцию нетронутой. Затем с помощью кусачек или перочинного ножа снимите изоляцию с последнего дюйма каждой из покрытых резиной частей.

Теперь необходимо просверлить еще одно отверстие диаметром 1/8 дюйма примерно в 2 дюймах от катушки и в 3/4 дюйма от левой стороны платы (если смотреть на отверстия катушки , обращенные на вас). Соберите другой зажим Fahnestock и болт и прикрепите один из неизолированных проводов наушников к зажиму таким же образом, как вы прикрепляли провода от отверстия 9 к другому креплению .

Нажав на конец зажима Fahnestock, вы теперь можете вставить один конец диодного провода через крючок в центре зажима. (Повторите этот процесс с другим концом диода и другим зажимом, убедившись, что наконечник диода с цветной полосой находится ближе всего к зажиму, который больше всего дальний от катушки.)

Затем установите угловой кронштейн … в точке, которая находится на том же расстоянии от катушки, что и передний зажим Fahnestock, и на противоположной стороне платы. Сняв две шестигранные гайки с стержня настроечного конденсатора, вставьте этот стержень в отверстие в угловом кронштейне и снова закрепите две гайки. (Если вы хотите это сделать, самое время установить ручку на конец вала настройки.)

Обрежьте каждый из двух оставшихся проводов — те, которые выходят из отверстий 6 и 7 — примерно до 4 3/4 дюйма, снимите изоляцию с последних 1 1/4 дюйма каждого и оберните неизолированную часть оставшегося провода наушников вокруг левый вывод подстроечного конденсатора. (Если ваш конденсатор имеет обе клеммы на одной стороне, не имеет значения, какая из них используется.) Теперь обведите клемму цифрой 9.0003 неизолированный участок провода от отверстия 7, образующий двойной слой проводов. (Эмалированная проволока будет удерживать оба слоя на месте без посторонней помощи. Однако для дополнительной стабилизации обмотки можно использовать припой или ленту .)

Наконец, скрутите провод «Отверстие 6» вокруг другой клеммы тюнера и обожмите оба разъема с помощью плоскогубцев. Завершите сборку Homestead Radio, прикрепив две небольшие деревянные скобы к нижней стороне монтажной платы.

Радиоантенна в сборе

Чтобы добиться наивысшего уровня производительности от самодельного радиоприемника, вам необходимо подключить его к хорошей системе заземления антенны. Чтобы подготовиться к такому подключению, лучше всего прикрепить отрезки провода с покрытием от грабителей, каждый длиной от 40 до 80 дюймов, к антенной стойке и к заземляющей стойке. Также было бы удобно, хотя и не обязательно, прикрутить к концам обоих этих проводов зажимы типа «крокодил».

Если вы живете в городе или рядом с ним, где есть радиостанция, вы можете просто подключить антенну к металлическому упору на вашем телефоне и использовать провода Ма Белл в качестве антенны. Если, однако, у вас нет телефона или если вы проживаете далеко за городом, вам придется подключить наружная антенна. (Опять же, провод № 24 подойдет.)

В идеале антенна должна иметь длину от 80 до 115 футов и максимальную высоту. Для оптимальной работы вы должны изолировать каждый конец антенны от соответствующего крепления и подключить радиостанцию ​​к антенне, используя самый короткий кусок провода с резиновым покрытием. В последнюю очередь закрепите провод заземления на водопроводной трубе (или на вбитом в землю металлическом стержне).

После выполнения всех этих подключений вы сможете принимать станции, просто регулируя положение конденсатора переменной настройки.

Что вы получите

Теперь у вас есть радио, которое не перестанет играть, пока есть сигнал достаточно близко, чтобы его можно было принять, и радио, которое не требует обслуживания , если вы не играете с ним во фрисби.

Однако не удивляйтесь, если вы время от времени будете слышать довольно странные звуки, исходящие из вашего наушника. Радиоприемник, который я построил, принимает станции во всем АМ-диапазоне, а также некоторые сигналы в нижней части коротковолнового диапазона. Я даже могу принимать передачи маяка ЛОРАН, который обеспечивает навигационную помощь кораблям в море.

И, даже если вы редко используете самодельный приемник, вы будете рады узнать, что у вас всегда будет источник радиоприема, что бы ни случилось, и что устройство будет играть почти вечно, ибо свободно!

---

List of Materials

Homemade Radio Stock-Fotos und Bilder

• CREATIVE
• EDITORIAL
• VIDEOS

• Beste Übereinstimmung
• Neuestes
• Ältestes
• Am beliebtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum

• Lizenzfrei
• Lizenzpflichtig
• RF und RM

Lizenzfreie Kollektionen auswählen >Editorial-Kollektionen auswählen >

Bilder zum Einbetten

Durchstöbern Sie 78

домашнее радио Фото и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. мужчина готовит завтрак на кухне, кладет мармелад на тосты, крупным планом. — самодельные радио-фото и изображения натюрморта с завтраком на кухне. — самодельное радио, стоковые фото и изображения. Сан-Франциско, Калифорния: семейное радио заменило семейное радио Victrola. Семья больше не собирается в гостиной, чтобы насладиться мелодиями музыки… Skizze des retro-radios mit antenne — самодельное радио с графикой, -клипартами, -мультфильмами и -символамиДжеймс Боутелл показывает Мутесе свой самодельный радиоприемник II Буганда, в своем доме в Бермондси, Лондон, 19 июля.68. Мутеса II, Кабака из Буганды… кувшин летней чашки и лимонад с кубиками льда и гарниром радио-графика, -клипарт, -мультфильмы и -символДо 1980-х годов отказ от нежелательных радиостанций частично осуществлялся с помощью таких компонентов, как это устройство настройки. Фиксированная катушка индуктивности используется с переменной . .. Усилители используются в радиоприемниках для повышения мощности входящего сигнала. Построен по проекту, предложенному Д. Т. Н. Уильямсоном в журнале под названием … Усилители используются в радиоприемниках для повышения мощности входящего сигнала. Построен по конструкции, предложенной Д. Т. Н. Уильямсоном в журнале под названием … Ранние радиоприемники производили небольшую мощность, поэтому часто добавлялись дополнительные усилители. Промышленности, производящей их в больших масштабах, не было, но они могли… Актеры FOX TV «Glee» раздают автографы на детском платье Glee, сделанном своими руками, на встрече и приветствии с актерами FOX TV «Glee» в Hot Topic. ..Актеры шоу Glee на FOX TV дают автографы на самодельном платье Glee для ребенка на встрече и приветствуют актеров шоу Glee на FOX TV в Hot Topic… Актеры шоу Glee на FOX TV дают автографы на самодельном Glee для ребенка одеться на встречу и поприветствовать актерский состав сериала FOX TV «Glee» в Hot Topic… стеганый блок из бревенчатой ​​хижины — самодельное радио, стоковые фото и фотографииРадиолюбитель Питер Блэр и его жена Эйлин из Chaplin Close в Челмсфорде, Эссекс, с самодельная параболическая антенна, от которой они отскочили от морзе. .. Стрелковое исправительное учреждение Самодельная антенна для радио. Фото: Denver Post. Два мальчика вместе работают над специальным проектом, слушая самодельное радио в школе Уолден в Нью-Йорке, 19 лет.35.мальчик сидит в самодельной ракете и играет в посадку на Луну — самодельное радио стоковые фото и фотографииСамодельное радио, сделанное из старых консервных банок, бутылки, прищепки, сигареты и бритвенных лезвий, показывается озадаченному покупателю в магазине в… Джо Кастильо из Лейк-Форест летит на своем самодельном радиоуправляемом самолете в Кайт-Хилл в Лагуна-Нигел, вторник, 25 мая 2004 года. Кайт-Хилл расположен… Чикагские мальчики-радиолюбители построили собственные установки. Вот пятнадцатилетний Эдвард Херрон из Высшей технической школы Тилдена в Чикаго, с радиоприемником, который он… Около 19 лет.66, американские актеры, слева направо, Боб Денвер, Алан Хейл-младший и Рассел Джонсон пытаются использовать самодельное CB-радио, чтобы связаться с цивилизацией… Морской пехотинец из 2-го батальона 1-го морского пехотинца говорит по радио, куря сигарету в импровизированная лагерная база в пустынной местности недалеко от трассы. ..Проводится первый Фестиваль воздухоплавания «Московское небо» с участием семей, запуск воздушных змеев, радиоуправляемых моделей самолетов и др….Первый Фестиваль воздухоплавания воздухоплавания «Московское небо» проводится с участием семей, запускающих воздушных змеев, радиоуправляемых моделей самолетов и др… Первый Фестиваль воздухоплавания «Московское небо» проводится с участием семей, запускающих воздушных змеев, радиоуправляемых модели самолетов, и др…Проводится первый Фестиваль воздухоплавания «Московское небо» с участием семей, запуска воздушных змеев, радиоуправляемых моделей самолетов и др…Проводится первый Фестиваль воздухоплавания «Московское небо» с участием семей, запуск воздушного змея с, радиоуправляемые модели самолетов и др… Первый Фестиваль воздухоплавания ‘Московское небо’ проводится с участием семей, запускающих воздушных змеев, радиоуправляемых моделей самолетов и др… Первый Фестиваль воздухоплавания’ Московское небо» проводится с участием семей, запуск воздушных змеев, радиоуправляемых моделей самолетов и др. … Первый Фестиваль воздухоплавания «Московское небо» проводится с участием семей, запуска воздушных змеев, радиоуправляемых моделей самолетов , и др…Проводится первый Фестиваль воздухоплавания «Московское небо» с участием семей, запуска воздушных змеев, радиоуправляемых моделей самолетов и др….Проводится первый Фестиваль воздухоплавания «Московское небо» с участием с участием семей, запуск воздушных змеев, радиоуправляемых моделей самолетов и др…Проводится первый Фестиваль воздухоплавания «Московское небо» с участием семей, запуска воздушных змеев, радиоуправляемых моделей самолетов и др…. Первый фестиваль воздухоплавания «Московское небо». ‘ проводится с участием семей, запускающих воздушных змеев, радиоуправляемых моделей самолетов и др… Первый Фестиваль воздухоплавания «Московское небо» проводится с участием семей, запускающих воздушных змеев, радиоуправляемых моделей самолетов и др. другое…Первый Фестиваль воздухоплавания «Московское небо» проводится с участием семей, запуска воздушных змеев, радиоуправляемых моделей самолетов и др. …Первый Фестиваль воздухоплавания «Московское небо» проводится при участии семей, воздушных змеев, радиоуправляемых моделей самолетов и др…Проводится первый Фестиваль воздухоплавания «Московское небо» с участием семей, воздушных змеев, радиоуправляемых моделей самолетов и др….Первый фестиваль воздухоплавания «Московское небо» проводится с участием семей, запускающих воздушных змеев, радиоуправляемых моделей самолетов и др… Первый Фестиваль воздухоплавания «Московское небо» проводится с участием семей, запускающих воздушных змеев, радио- модели управляемых самолетов, и др…Проводится первый Фестиваль воздухоплавания «Московское небо» с участием семей, запуск воздушных змеев, радиоуправляемых моделей самолетов и др….Проводится первый Фестиваль воздухоплавания «Московское небо» с участием семей, воздушных змеев, радиоуправляемых моделей самолетов и прочего… Стрелковая исправительная колония; Самодельная антенна для радио; фолк-музыкант и автор песен Джимми Дрифтвуд репетирует со своей самодельной гитарой, сделанной из столба забора, воловьей луки и бабушкиного. .. крупный план старинного радио на белом фоне гоночный дрон, готовый к взлету — самодельные стоковые фото и бильярдные fpv дроны, летящие в небе, как видно снизу bilderfpv беспилотник с дистанционным управлением и очками в пейзажном виде — самодельное радио сток-фото и bilderyoung человек за рулем гоночного дрона fpv на открытом воздухе — самодельное радио сток-фото и bilderyoung человек за рулем гоночного дрона fpv на открытом воздухе небо, как видно снизу — самодельное радио, стоковые фотографии и сборка гоночного дрона fpv, собранного самостоятельно — самодельное радио, стоковые фотографии и сборка дрона fpv, собранного вручную пи лот — самодельные радио стоковые фото и сборка самодельного гоночного дрона fpv — самодельные стоковые фото радио и сборка салона подкаста студии. трансляция внутри. самодельная комната для подкастера. голосовой микрофон, ноутбук и лампа на деревянном столе. широкое изображение — самодельное радио стоковые фото и изображения Оппоненты переизбранного президента Никарагуа Даниэля Ортеги стреляют из самодельного миномета во время столкновений со сторонниками Даниэля Ортеги, через два дня после. .. фон 2

Радиоприемники Crystal

Кристаллические радиоприемники получают питание от самого радиосигнала. Нет необходимости поставлять батарейки или подключаться к сетевой розетке. Я изначально залез в них, чтобы посмотреть, сколько мощности они могут производить как часть моего интереса к нетрадиционная энергия, хотя я быстро отказался от этого усилий из-за малой выходной мощности. Но я продолжал играть с ними так или иначе, так как я получил такой кайф от того, что услышал, как они работают.

Если вы хотите добавить усилитель, см. эту страницу о том, как сделать усилитель, который играет через громкоговоритель а этот для однотранзисторный кристаллический радиоусилитель, усиливающий звук к наушнику.

Фотография слева внизу — первая, которую я сделал, следуя планам. из книги. Тот, что справа, это портативное рамочное радио с рамочной антенной, которое я сделал в очень большой пицце ящик (нажмите на ссылку, чтобы узнать подробности).

Если у вас возникли проблемы с работой кристаллического радио, тогда увидеть эту страницу с Советы и рекомендации, как заставить ваше Crystal Radio работать.

Мой первый самодельный кристаллический радиоприемник.

Мое портативное радиоприемник с рамочной антенной в коробке из-под пиццы.

Обратите внимание, что детали почти все самодельные. Единственные части не самодельными являются германиевый диод и хрустальный динамик или хрустальный наушник. Я сделал своими руками хрустальные наушники и вы можете увидеть гораздо больше о хрустальные наушники, купленные и самодельные, здесь. Проволочная катушка наматывается на кусок трубы из АБС-пластика и настраивается путем скольжения кусок меди вдоль него. Переменный конденсатор просто сделан из куски медной обшивки.

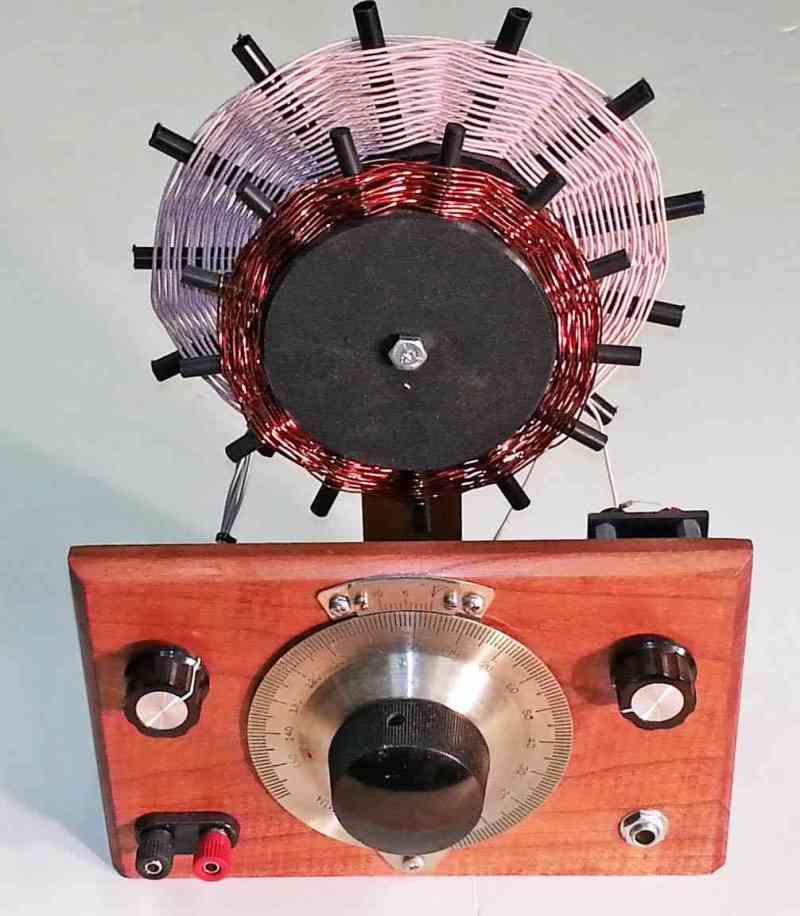

Затем я поэкспериментировал с другим способом изготовления катушки, который был более компактным. (см. фотографии ниже.) Это было, когда я все еще пытался протестировать выход энергии и планировал сделать их кучу, поэтому попытка компактности.

Моя компактная катушка — вид сбоку.

Моя компактная катушка — вид сбоку.

Я также сделал свои собственные хрустальные наушники, как показано ниже. Подробнее о это посмотри мой страница все о хрустальных наушниках.

Пьезодинамик из микроволновой печи.

Изготовлен из пьезо зуммера.

Также можно использовать наушники-вкладыши/наушники для iPhone с кристаллом. радио, добавив трансформатор. Смотрите мой страница с подробным описанием того, как использовать трансформатор для подключения наушников/наушников к Работа.

Наушники с кристальным радио.

Трансформатор для работы наушников/наушников.

Также возможно, хотя и сложно, сделать самодельный диод. используя лезвие бритвы и карандаш, как показано на фотографиях ниже. Смотрите мою страницу, дающую пошаговые инструкции и видео о том, как сделать диод из лезвия бритвы.

Лезвие бритвы и карандашный диод.

Использование диода с лезвием бритвы.

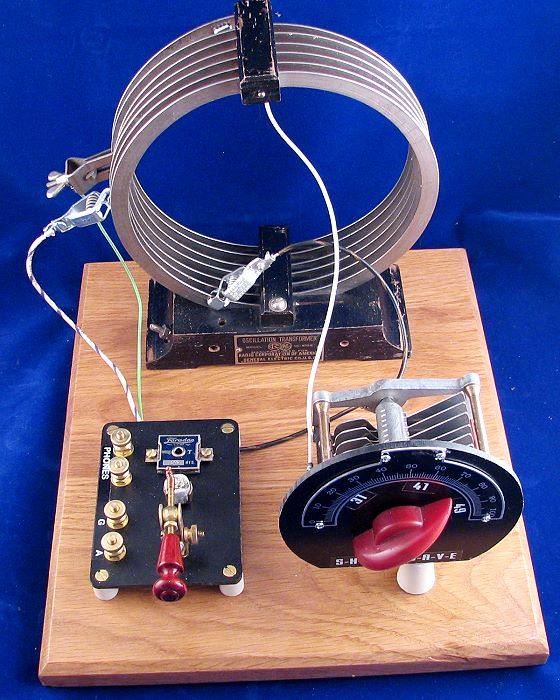

Я также купил тот, что на фотографиях ниже, просто чтобы попробовать один который сделал кто-то другой. Обратите внимание на вид сзади на использование паутинные катушки вместо обычных цилиндрических. Этот также может настраиваться на коротковолновое радио, а также на обычный AM-диапазон.

AM и коротковолновое кристаллическое радио — вид спереди.

AM и коротковолновое кристаллическое радио — вид сзади.

А потом я сделал очень простую, показанную ниже, из еще более доступных части вокруг дом, чтобы побудить других тоже повеселиться. Катушка была обернутый вокруг цилиндра из рулона туалетной бумаги и конденсатора представлял собой алюминиевую фольгу, обернутую вокруг цилиндра из рулона бумажных полотенец.

Хрустальное радио из обрезков.

Схема для кварцевого радио из обрезков.

Ниже представлено пошаговое видео о том, как сделать вышеописанный кристалл. радио, и это была причина, по которой я его придумал.

Что касается размеров древесного лома в приведенном выше видео, я просто использовали случайные фрагменты обрезков, которые, казалось, будут работать. Идентификатор рекомендуем вам сделать то же самое, так как это будет меньше работы (без дополнительной резки Нужны.) Но вот они в любом случае (левый-правый х высота х зад-перед):

• основание 280 мм x 17 мм x 180 мм,
• вертикальная опора 35мм х 120мм х 15мм,
• держатель для бумажных полотенец 200 мм x 38 мм x 17 мм

А вот и мое видео с советами и рекомендациями по устранению неполадок.

Вот видео, которое я сделал о другом способе создания тюнинга. катушки, имея ответвления по длине катушки.

Как работает Crystal Radio

В этом видео очень подробно объясняется, как это выше кристаллическое радио работает, вплоть до электронного уровня.

Прочие радиоисследования кристаллов

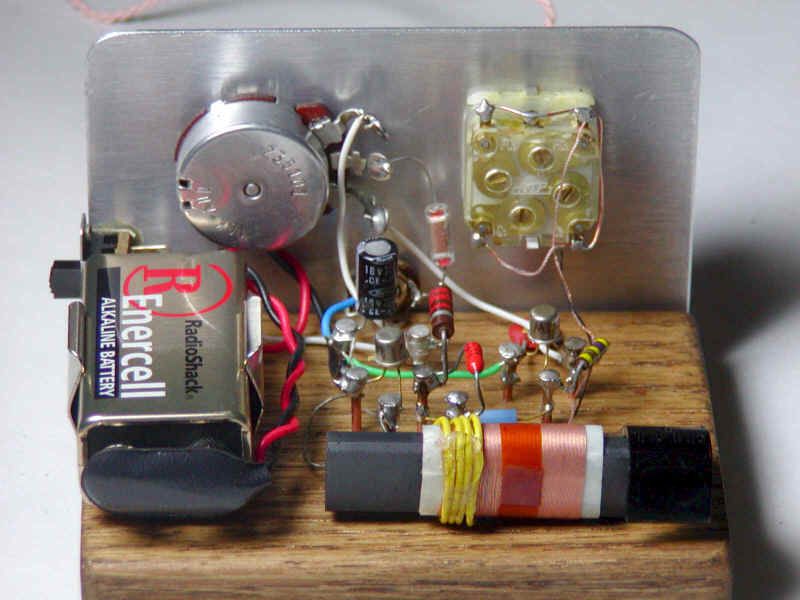

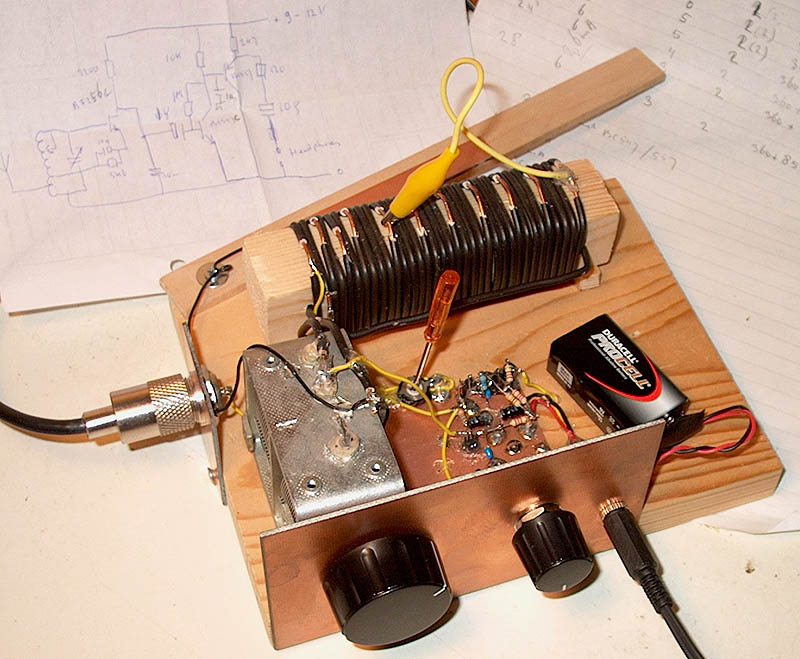

Вот очень простой в изготовлении однотранзисторный кристаллический радиоусилитель, состоящий всего из нескольких деталей. Он усиливает сигнал, поступающий на кристаллический радионаушник, и сработал с первого раза, когда я попробовал.

Северокорейское пиратское радио: самодельные устройства передают запрещенные передачи | Северная Корея

«Это живое доказательство того, что северокорейцы твердо намерены узнавать об окружающем мире», — говорит Ким Сын Чул из North Korea Reform Radio, которое производит ежедневные передачи для северокорейцев, чтобы «поощрять развитие независимой общественной мнение внутри страны».

«Те, кто живет недалеко от Китая, могут покупать китайское радио, но те, кому не нужно связываться с местным «подпольным радиопроизводителем», — сказал Ким, бывший инженер, который сейчас возглавляет небольшую радиостанцию ​​из Сеула, которая вещает новости и комментарии. Пока он говорит, он держит в руках простое северокорейское радио, сделанное из дерева.

«Есть люди, которые зарабатывают на жизнь тем, что делают самодельные радиоприемники, подобные этому», — говорит он.

Это конкретное радио попало к Ким через перебежчиков из Северной Кореи, которые привезли его, когда приехали в Южную Корею в 2013 году, купив его у подпольного торговца радио пять лет назад. Имя и личность производителя радио неизвестны.

Радиостанция, обшитая деревянными брусками с шести сторон, весит около 1,5 кг. Несмотря на устаревший внешний вид, радио имело большинство функций, характерных для радиостанций, доступных в других странах.

Одним из перебежчиков, воспользовавшихся радио, является Пак, сбежавший из Северной Кореи в ноябре прошлого года.

«Я слушаю North Korea Reform Radio и другие сторонние радиостанции уже 13 лет назад», — сказал Пак, который использует псевдоним, чтобы остаться анонимным.

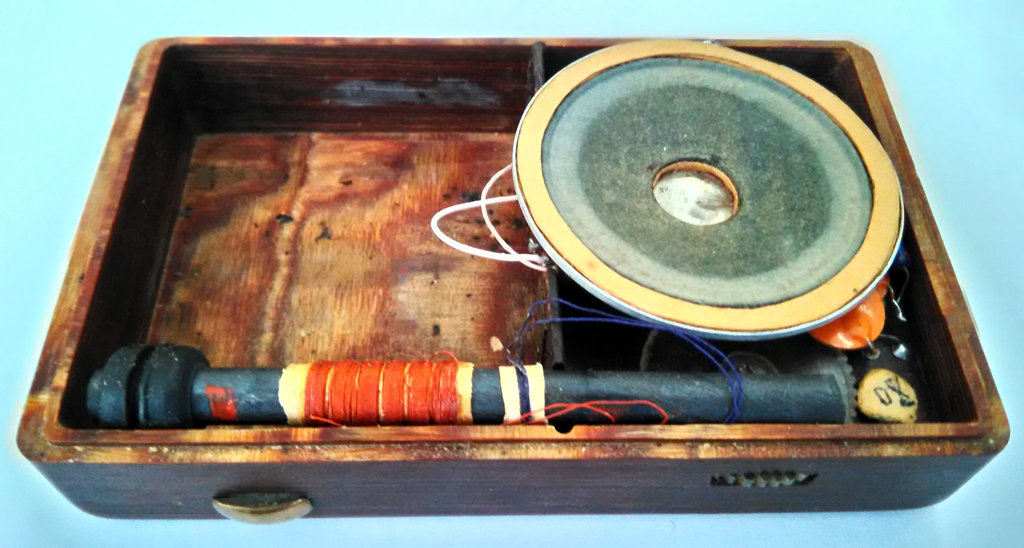

Внутри самодельного радиоприемника. Некоторые компоненты, похоже, были сделаны в Китае и сняты с других устройств. Фотография: JH Ahn/NK News Фотография: JH Ahn/NK News

Используя это самодельное радио, Пак говорит, что за последние пять лет он мог получить доступ к «Голосу Америки», «Радио Свободная Азия», «Радио реформ Северной Кореи», «VOP», «Радио Свободный Чосон» и ONK.

«Честно говоря, идеологическое воспитание в Северной Корее настолько сильное, что многие люди, включая меня, не могли поверить в содержание радио внешнего мира», — сказал он о своем первом опыте прослушивания с помощью устройства. «Когда-то я был уверен, что этот радиосигнал был послан кем-то, кто пытался нас обмануть.

«Но это радио сыграло большую роль в мотивации моего побега из Северной Кореи. Мы с друзьями регулярно слушали НКРР и другие радиопередачи в подземном укрытии.

«Многие говорили мне перестать слушать эти радиосигналы и начать зарабатывать деньги для себя. Но с помощью этого радио я, наконец, решил сбежать с Севера».

Радиоприемники разрешены в Северной Корее, если они настроены только на прием передач правительственных радиостанций. Иностранных журналистов обычно изображают лжецами, стремящимися дестабилизировать режим.

Те, кто слушает иностранные передачи, сильно рискуют. Согласно законодательству Северной Кореи, «прослушивание несанкционированных зарубежных передач и обладание диссидентскими публикациями считаются «преступлениями против государства», которые влекут за собой серьезные наказания, включая каторжные работы, тюремное заключение и смертную казнь», — сообщает Freedom House.

Попробовав, NK News сотрудники могли легко подключить питание к радио, отрегулировать громкость и изменить частоту, поворачивая модуль, прикрепленный к радио. Хотя функции были достаточно просты, чтобы каждый мог освоить их за пять минут, самой сложной частью работы с этим радио был поиск нужной частоты.

Верхняя часть самодельного северокорейского радио. Фото: JH Ahn/NK News Фото: JH Ahn/NK News нет визуальной помощи. Радио, таким образом, оставляет пользователей полностью зависимыми от тонких навыков рук, чтобы поворачивать ручной модуль крошечными движениями. Ким сказал, что как только перебежчики найдут правильный сигнал, они оставят частотный модуль на месте и не будут его трогать, так как слишком утомительно снова находить тот же сигнал.

Вторая трудность заключалась в том, чтобы удлинить внутреннюю антенну для приема сильного сигнала. Поскольку у радио есть только короткая внутренняя антенна, северокорейцы должны подключить антенну к внешнему усилителю сигнала, чтобы поймать сильный сигнал. Это означает, что это радио не является портативным устройством, так как для его прослушивания всегда требуется подключение к внешнему устройству. Однако после подключения к внешней антенне слушатели могут ловить сильные радиосигналы, исходящие со всей Азии. Сотрудники NK News могли слушать многие корейские радиопередачи и даже радиосигнал из Японии.

Третьей проблемой был низкий объем; было трудно слушать радио, используя оригинальный динамик, прикрепленный к радио. Чтобы сделать его достаточно громким, чтобы его было слышно, нам пришлось отсоединить оригинальный динамик и подключить его к внешнему усилителю. Но для перебежчиков, которым принадлежало радио, низкий уровень громкости не был большой проблемой, поскольку они были вынуждены прятаться и слушать его очень тихо только ночью (обычно примерно с 23:00 до 01:00).

Информация в Северной Корее очень тщательно контролируется, но иностранные радиопередачи — не единственное средство, доставляющее северокорейцам информацию извне. Южнокорейские телевизионные драмы, провозимые контрабандой на USB-накопителях и DVD-дисках, очень популярны, как и ноутбуки, которые многие используют для их воспроизведения. Мобильные телефоны также позволяют некоторым северокорейцам совершать незаконные телефонные звонки людям за пределами страны.

Версия этой статьи впервые появилась на NK News — новостном сайте, специализирующемся на Северной Корее

Listen to the Best Podcasts & Shows Online, Free

Stream the best podcasts from your favorite stations

All Topics

All TopicsPodcast Top 100Business & FinanceClimateComedyCrimeCuriosityEntertainmentFictionFoodHealthGames & HobbiesHistoryKids & FamilyLatinxLGBTQMindfulnessMusicNewsPoliticsPolitics LeftPolitics RightRelationshipsRewatch TV PodcastsScience & TechnologySociety & CultureSpiritualitySportsTalkback

Popular Подкасты

Serial

Serial — это подкаст от Serial Productions, компании New York Times, ведущий Сары Кениг. Сериал разворачивает одну историю — реальную историю — на протяжении целого сезона. Шоу следует за сюжетом и персонажами, куда бы они ни повели, через множество удивительных поворотов. Сара не узнает, что происходит в конце истории, пока не доберется до нее, незадолго до того, как вы доберетесь туда вместе с ней. Каждую неделю она будет приносить вам последнюю главу, поэтому важно слушать ее, начиная с Эпизода 1. Новые эпизоды выходят по четвергам утром.

Crime Junkie

Если вам всегда мало настоящих преступлений… Поздравляем, вы нашли своих людей.

Болезненный

Здесь какой-то беззаботный кошмар, чудики! Morbid — это настоящее преступление, жуткая история и все такое жуткое подкаст, который ведут специалист по вскрытию и парикмахер. Присоединяйтесь к нам, чтобы получить большую дозу исследований с добавлением юмора для аромата.

Избранные подкасты

Все, что есть с Андерсоном Купером

903:06 Андерсон Купер предлагает нам глубоко личное исследование утраты и горя. Он начинает запись, собирая вещи в квартире своей покойной матери Глории Вандербильт. Просматривая ее дневники и сувениры, а также вещи, оставленные его отцом и братом, Купер начинает серию эмоциональных и трогательных разговоров о людях, которых мы теряем, о вещах, которые они оставляют после себя, и о том, как жить дальше – с потерей, с смехом и любовью.

ОВД

Это случилось холодной зимней ночью. Во-первых, внезапный момент ужаса. Затем лихорадочные поиски убийцы в костюме. «Внутренние дела», следующая оригинальная серия подкастов Dateline, переносит нас в северный Колорадо, в навязчивую и смертельно опасную романтическую историю. В рассказе Джоша Манкевича это история о неправильном выборе, фатальном влечении и мужчинах и женщинах, которые гордо носили значки на работе, а дома жили во лжи. И когда наступил день расплаты, люди со значками должны были расследовать свои собственные.

Переосмысление

Как организационный психолог Адам Грант считает, что великие умы не думают одинаково; они призывают друг друга думать по-другому. В Re:Thinking with Adam Grant он ведет оживленные дискуссии и дебаты с некоторыми из самых интересных мыслителей, творцов, деятелей и лидеров мира — от Лин-Мануэля Миранды до Брене Браун и Марка Кьюбана, от олимпийских медалистов до лауреатов Нобелевской премии и Оскара. победители. Погружаясь в их разум, Адам выполняет миссию, чтобы раскрыть смелые идеи и поделиться удивительной наукой, которая может сделать нас всех немного умнее. Настройтесь на Re:Thinking с Адамом Грантом. Вы можете просто вдохновиться, чтобы отказаться от некоторых старых идей и принять новые.

Topics

Radio — PZwiki

A Радио — это интерактивный предмет, добавленный в сборке 33. Он позволяет игроку слушать радиопередачи, в том числе музыкальные станции, сводки новостей и военные станции. В отличие от раций, радио работает только на прием. Большинство транспортных средств также оснащены радиооборудованием: гражданские автомобили имеют базовые радиостанции, в то время как военные автомобили или автомобили аварийно-спасательных служб могут иметь устройства с двусторонней связью.

Содержимое

• 1 Стационарный или переносной
• 2 Как пользоваться
• 3 Частоты и передачи
• 4 Разборка
• 5 типов
• 6 Код

Стационарные или портативные

Все радиостанции можно использовать либо как стационарную мебель, либо как переносное оборудование в основном или дополнительном слоте, хотя радиолюбители могут быть слишком тяжелыми для переноски. Точно так же их можно найти в контейнерах в качестве оборудования для добычи или на прилавках и столах в качестве мебели. Чтобы превратить мебельный радиоприемник в портативный, поднимите его, как и любую другую мебель:

• Войдите в «Режим ответа».
• Выделите плитку с радио.
• При необходимости циклически переключайтесь между объектами плитки (клавиша R по умолчанию).
• Нажмите, чтобы добавить радио в свой инвентарь.

Чтобы превратить портативное радио в мебель:

• Положите рацию в свой личный инвентарь, а не в сумку и не экипируйте.
• Войдите в «Режим места».
• Нажмите на радио в вашем инвентаре.
• Щелкните нужную плитку, чтобы разместить ее.

Как пользоваться

Пример интерактивного радиоинтерфейса.

Для работы всех радиоприемников требуются батареи, но в каждом радио есть полностью заряженная батарея. (Это относится даже к радиоприемникам «мебельного» типа и отличается от телевизоров, которые всегда используют настенное питание.) Чтобы использовать радио, щелкните его правой кнопкой мыши в инвентаре или мире и выберите «Параметры устройства», чтобы открыть панель управления. окно. Здесь вы можете просмотреть информацию о технических характеристиках радиостанции и текущих настройках, включить или выключить ее, извлечь/заменить аккумулятор, отрегулировать громкость, добавить наушники для скрытого прослушивания, отключить микрофон в двустороннем режиме, а также выбрать и отредактировать предустановленные частоты. .

Рекомендуется проверить, есть ли в радиостанциях предустановленная автоматизированная система аварийного вещания (AEBS), которая рандомизируется в каждой игре. Затем игрок может выбрать «Добавить предустановку», установить частоту AEBS, и она будет сохранена для всех будущих предустановок на радио. Если у игрока есть рация и несколько наушников, он может слушать AEBS, скрытно, где угодно. Кроме того, радиоприемники в транспортных средствах можно настроить на AEBS для более мобильного прослушивания. AEBS важно слушать для события вертолета и отключения питания.

Двусторонняя радиосвязь будет передавать и воспроизводить голоса на расстоянии. «Голоса» включают в себя как команду «Крик», используемую для привлечения внимания зомби, так и сообщения чата в сетевой игре. Этого можно избежать на передающей радиостанции, отключив микрофон. Воспроизведение будет бесшумным для ближайших игроков и зомби, если принимающее радио использует наушники; в противном случае он будет создавать шум в окружающей среде в зависимости от настройки громкости. Имейте в виду, что только одно радио в данной области будет воспроизводить голос, а если говорящий находится поблизости, то оно не будет воспроизводить его вообще, чтобы предотвратить обратную связь. Радиоприемники, расположенные дальше (как правило, за пределами видимости), по-прежнему будут улавливать и воспроизводить голоса.

Очевидное использование этого — для общения на многопользовательских серверах с отключенным глобальным чатом, но он также может обеспечить тактику для одиночной игры: использовать свой голос, чтобы привлечь зомби туда, куда вы хотите. Разместите радио в любом месте, включите его и настройте на заданную частоту. Убедитесь, что у него нет наушников, и увеличьте громкость. Затем настройте переносной двусторонний передатчик на ту же частоту, перейдите в любое другое место в пределах диапазона передатчика и кричите. Ближайшие зомби должны собраться на принимающей радиостанции, где вы сможете уклониться от них, подстрелить их с крыши или — если вы чувствуете себя особенно смелым — бросить Молотова или зажигательную бомбу.

Частоты и радиопередачи

Большинство радиостанций можно найти с одной или несколькими предустановленными частотами, обычно это одна из следующих местных коммерческих станций:

Название станции	Цель
89,4 МГц Hitz FM	Музыкальная станция.
93,2 МГц LBMW — Радио Кентукки	Новости, музыка.
Автоматизированная система аварийного вещания с произвольным доступом в МГц	Погода, чрезвычайная ситуация.
Радио NNR 98 МГц	Станция новостей.
101,2 МГц Радио KnoxTalk	Ток-шоу, музыка.

• Существуют также «скрытые» передачи на некоммерческих частотах, в которых участвуют гражданские лица, отмечающие военное присутствие, и военные передачи. Вы можете добавлять пресеты для любой частоты в спектре радио.
• В течение первой недели после заражения средства массовой информации и музыкальные станции будут сообщать о событии Нокса и давать игроку стороннюю информацию о мировых событиях, включая беспорядки, введение комендантского часа и, в конечном итоге, нарушение карантина.
• Также было подтверждено, что радиопередачи как по сценарию, так и по сценарию будут по-прежнему происходить после отключения СМИ.
• Частота автоматической системы экстренного вещания зависит от игры. Просто найдите в мире радиоприемники с этой предустановленной станцией.

Разборка

Все радиостанции можно разобрать с помощью отвертки, производя различные компоненты, а также 2 навыка электрики XP.

Доступные предметы:

Значок	Имя	Сумма	Затронуто Электрическим навыком
	Алюминий	0-4
	Усилитель	0-1
	Электрический провод	0-4
	Электронный лом	1-5
	Лампочка	0-1
	Радиоприемник	0-1
	Наушники	1 (при наличии)
	Наушники	1 (при наличии)
	Аккумулятор	1 (при наличии)

Шансы на получение предметов, затронутых навыком «Электричество»:

 50 + (Electrical Level)*5)%

Рецепты, использующие навык Electric для производства радиоприемников из компонентов, можно разблокировать, найдя нужные журналы.

Типы

Радиостанции являются одним из трех типов устройств связи. Как правило, вес увеличивается вместе с диапазоном частот и диапазоном частот; радио с большим диапазоном и большим количеством доступных частот будет весить больше, а высококачественные радиолюбители весят до 20 и более.

• Потребительские радиостанции: только прием, легкие, только коммерческие частоты. Радиоприемники потребительских моделей служат в качестве радиоприемников, установленных в большинстве (но не во всех) автомобилях.
• Walkie Talkies: двусторонняя связь ближнего действия, легкий вес, больше частот. Можно вставить в прорези ремня.
• Любительские радиостанции: Двусторонние радиостанции дальнего действия, чрезвычайно тяжелые, на большинстве или на всех частотах. Наушники использовать нельзя. Радиолюбители лучше всего использовать в качестве стационарной мебели в безопасном месте. Любительские радиостанции довольно редки, но их можно найти в транспортных средствах, которым требуется двусторонняя радиосвязь, например, те, которые используются службами экстренной помощи; пожарные машины, скорая помощь, полицейские машины и так далее.

Радиоприемники бывают разных стилей и качеств. Диапазон доступных частот зависит от модели.

Модель	Имя		Объем			Базовый идентификатор	Дисковый проигрыватель?
	Радиотехника премиум-класса	1,5	15	88 МГц	108 МГц	Радио.РадиоКрасный	Да
	Радио ВалуТек	1,5	10	88 МГц	108 МГц	Радио.РадиоЧерный	Нет
	Самодельное радио	1,5	10	88 МГц	108 МГц	Радио.RadioMakeShift	Нет

Код

Из items_radio. txt (директория Project Zomboid/media/scripts/)

Премиум Технологии Радио

Получено
Версия 41.50

 Артикул RadioRed
Тип = Радио,
Значок = Радио,
Вес = 1,5,
УсловиеМакс = 100,
DisplayName = Радио Технологии Премиум,
ИспользованиеДельта = 0,009,
UseWhileEquipped = ЛОЖЬ,
Исчезнуть при использовании = ЛОЖЬ,
Двусторонний = ЛОЖЬ,
Диапазон передачи = 0,
Микрофон = 0,
Базовый объемный диапазон = 15,
Портативный = ИСТИНА,
Телевидение = ЛОЖЬ,
Минканал = 88000,
Максимальный канал = 108000,
UsesBattery = ИСТИНА,
Высокий уровень = ЛОЖЬ,
WorldObjectSprite = техника_радио_01_8,
Подсказка = Подсказка_элемент_Радио,


Радио ValuTech

Получено
Версия 41.50

 артикул RadioBlack
Тип = Радио,
Значок = Радио,
Вес = 1,5,
УсловиеМакс = 100,
DisplayName = Радио ValuTech,
UseDelta = 0,007,
UseWhileEquipped = ЛОЖЬ,
Исчезнуть при использовании = ЛОЖЬ,
Двусторонний = ЛОЖЬ,
Диапазон передачи = 0,
Микрофон = 0,
Базевомеранж = 10,
Портативный = ИСТИНА,
Телевидение = ЛОЖЬ,
Минканал = 88000,
Максимальный канал = 108000,
UsesBattery = ИСТИНА,
Высокий уровень = ЛОЖЬ,
WorldObjectSprite = техника_радио_01_0,
Подсказка = Подсказка_элемент_Радио,


Самодельное радио

Получено
Версия 41. 50

 элемент RadioMakeShift
            Тип = Радио,
            Значок = Радио,
            Вес = 1,5,
            DisplayName = Самодельное радио,
            UseDelta = 0,007,
            UseWhileEquipped = ЛОЖЬ,
            Исчезнуть при использовании = ЛОЖЬ,
            Двусторонний = ЛОЖЬ,
            Диапазон передачи = 0,
            Микрофон = 0,
            Базевомеранж = 10,
            Портативный = ИСТИНА,
            Телевидение = ЛОЖЬ,
            Минканал = 88000,
            Максимальный канал = 108000,
            UsesBattery = ИСТИНА,
            Высокий уровень = ЛОЖЬ,
            WorldObjectSprite = техника_радио_01_16,
            Подсказка = Подсказка_элемент_Радио,


СМИ v • d • e
Устройства	Любительское радио • Радио • Телевидение • Рация
Телевизионные станции	Triple-N (200) • Новости WBLN (201) • Life and Living TV (203) • TURBO (204) • PawsTV (205)
Радиостанции	Hitz FM (89,4) • LBMW — Радио Кентукки (93,2) • Радио NNR (98,0) • Радио KnoxTalk (101,2) • Автоматизированная система экстренного вещания (случайное)
Другие СМИ	Объявления • Гражданское радио • Классифицировано M1A1 • Частота неизвестна
Стенограммы	Реклама • Hitz FM (стенограмма) • Hug Bunnies (стенограмма) • KnoxTalk Radio (стенограмма) • LBMW — Радио Кентукки (стенограмма) • Life and Living TV (стенограмма) • Magical Woodland (стенограмма) • радио NNR (стенограмма) • Triple -N (стенограмма) • TURBO (стенограмма) • Новости WBLN (стенограмма) • Мы модераторы (стенограмма)

Электричество и инженерия (до 41 года) v • d • e
Источник питания	Аккумулятор • Автомобильный аккумулятор • Генератор
Ловушки	Аэрозольная бомба • Аэрозольная бомба с таймером • Аэрозольная бомба с датчиком • Зажигательная бомба • Пламегаситель с датчиком • Пламегаситель с таймером • Генератор шума • Генератор шума с датчиком • Шумогенератор с таймером • Самодельная бомба • Самодельная бомба с датчиком • Самодельная бомба с таймером • Дистанционная аэрозольная бомба • Дистанционный контроллер • Дистанционная пламегаситель • Дистанционный генератор шума • Дистанционная трубная бомба • Дистанционная дымовая шашка • Дымовая шашка • Дымовая шашка с датчиком • Дымовая шашка с таймером
Бытовой	Будильник • Проигрыватель компакт-дисков • Классические наручные часы • Беспроводной телефон • Цифровые часы • Вкладыши • Наушники • Домашний будильник • Динамик • Таймер • Пульт ТВ • Видеоигры
Связь	Рация Toys-R-Mine • Рация ValuTech • Premium Tech. Похожие записи 05.09.2023 0 Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab 05.09.2023 0 Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы 05.09.2023 0 Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
