Провод пугв допустимый длительный ток. Характеристики и применение провода ПуГВ: токовые нагрузки, сечения, конструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие основные характеристики имеет провод ПуГВ. Для каких целей применяется провод ПуГВ. Какие сечения проводов ПуГВ выпускаются. Какие допустимые токовые нагрузки у провода ПуГВ различных сечений. Как правильно выбрать сечение провода ПуГВ.

Содержание

Общие сведения о проводе ПуГВ

Провод ПуГВ — это гибкий установочный провод с медной жилой и изоляцией из ПВХ-пластиката. Расшифровка маркировки:

П — провод
у — усиленная изоляция
Г — гибкий
В — изоляция и оболочка из поливинилхлоридного пластиката

Провод ПуГВ выпускается в одножильном исполнении с сечением токопроводящей жилы от 0,5 до 240 мм2. Номинальное напряжение — 450/750 В.

Конструкция провода ПуГВ

Основные элементы конструкции провода ПуГВ:

Токопроводящая жила — медная многопроволочная, круглой формы, 2-5 класса гибкости по ГОСТ 22483
Изоляция — из ПВХ-пластиката, цветная или натурального цвета с цветными полосами

Изоляция провода ПуГВ имеет усиленную толщину по сравнению с обычными установочными проводами, что повышает его электрическую прочность и механическую стойкость.

Области применения провода ПуГВ

Провод ПуГВ используется для следующих целей:

Стационарная прокладка в осветительных и силовых сетях
Монтаж электрооборудования, машин, механизмов и станков
Прокладка в трубах, коробах, на лотках и других закрытых кабельных конструкциях
Для подключения передвижных электроприемников и в местах, где возможны изгибы проводов

Провод ПуГВ не предназначен для прокладки в земле и непосредственной заделки в строительные конструкции.

Выпускаемые сечения провода ПуГВ

Провод ПуГВ выпускается со следующими номинальными сечениями токопроводящей жилы:

0,5 мм2
0,75 мм2
1,0 мм2
1,5 мм2
2,5 мм2
4 мм2
6 мм2
10 мм2
16 мм2
25 мм2
35 мм2
50 мм2
70 мм2
95 мм2
120 мм2
150 мм2
185 мм2
240 мм2

Наиболее распространены провода ПуГВ сечением от 1,5 до 16 мм2, которые применяются в бытовых и промышленных электроустановках. Провода большего сечения используются в силовых цепях промышленных объектов.

Допустимые токовые нагрузки провода ПуГВ

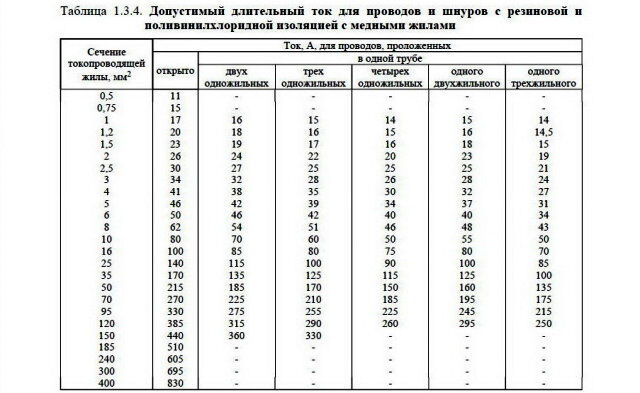

Длительно допустимые токовые нагрузки для провода ПуГВ различных сечений приведены в таблице:

Сечение, мм2	Токовая нагрузка, А
0,5	11
0,75	15
1,0	17
1,5	23
2,5	30
4	41
6	50
10	80
16	100
25	140
35	170
50	215
70	270
95	330
120	385
150	440
185	510
240	605

Приведенные значения действительны при температуре окружающей среды +25°C и температуре жилы не выше +70°C.

Как правильно выбрать сечение провода ПуГВ

При выборе сечения провода ПуГВ необходимо учитывать следующие факторы:

Рабочий ток нагрузки
Допустимый нагрев жилы
Допустимая потеря напряжения
Условия прокладки
Требования по механической прочности

Алгоритм выбора сечения:

Рассчитать рабочий ток нагрузки
Выбрать ближайшее большее стандартное сечение по таблице допустимых токов
Проверить выбранное сечение на допустимую потерю напряжения
При необходимости увеличить сечение для выполнения требований по механической прочности

Для бытовых цепей освещения обычно применяют провод ПуГВ сечением 1,5 мм2, для розеточных групп — 2,5 мм2. В силовых цепях промышленных объектов выбор сечения должен производиться расчетным путем.

Преимущества использования провода ПуГВ

Основные достоинства провода ПуГВ:

Высокая гибкость, облегчающая монтаж
Повышенная толщина изоляции
Стойкость к механическим воздействиям
Широкий диапазон сечений
Доступная цена
Хорошие электроизоляционные свойства

Благодаря этим качествам провод ПуГВ широко применяется как в бытовых, так и в промышленных электроустановках.

Условия эксплуатации провода ПуГВ

Допустимые условия эксплуатации провода ПуГВ:

Температура окружающей среды: от -50°C до +65°C
Относительная влажность воздуха: до 98% при +35°C
Минимальный радиус изгиба: 5 диаметров кабеля
Срок службы: не менее 15 лет

Провод ПуГВ не рекомендуется использовать в условиях длительного воздействия масел, бензина и других агрессивных жидкостей. Для таких условий следует применять провода с маслостойкой изоляцией.

Расчет допустимого длительного тока для провода ПуГВ

Для расчета допустимого длительного тока провода ПуГВ в конкретных условиях применения можно использовать следующую формулу:

I = I_табл * K₁ * K₂ * K₃

где:

I — допустимый ток в заданных условиях, А

I_табл — табличное значение допустимого тока, А
K₁ — коэффициент, учитывающий температуру окружающей среды
K₂ — коэффициент, учитывающий количество проводов в пучке
K₃ — коэффициент, учитывающий способ прокладки

Значения поправочных коэффициентов приводятся в справочной литературе и нормативных документах.

Таблица сечений провода ПуГВ 0,45. Расчет мощности жилы по ГОСТ.

Коды ОКП:

35511303

Таблица сечений провода ПуГВ — 0,45кВ, (мм²)

ПуГВ 1х0,5
ПуГВ 1х0,75
ПуГВ 1х1

ПуГВ 1х1,5
ПуГВ 1х2,5
ПуГВ 1х4

ПуГВ 1х6
ПуГВ 1х10
ПуГВ 1х16

ПуГВ 1х25
ПуГВ 1х35
ПуГВ 1х50

ПуГВ 1х70
ПуГВ 1х95
ПуГВ 1х120

ПуГВ 1х150
ПуГВ 1х185
ПуГВ 1х240

Конструкция провода ПуГВ — 0,45кВ

Токопроводящая жила: медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483.
Изоляция – из ПВХ пластиката, различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Цвет сплошной изоляции или наносимых продольных полос должен быть оговорен в заказе и имеет условное обозначение.

Расшифровка провода ПуГВ — 0,45кВ

Х1 Х2*Х3 Х4
Х1 — Буква П — провод, В — изоляция из поливинилхлоридного пластиката, 3 — класс гибкости.
Х2 — количество жил.

Х3 — сечение жилы (в мм²).
Х4 — ГОСТ или ТУ.

Например: ПВ3 1х1 Техническое Условие завода производителя.

Применение провода ПуГВ — 0,45кВ

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В;
Провода предназначены для монтажа участков электрических цепей, где возможны изгибы проводов.

Технические характеристики провода ПуГВ — 0,45кВ

Таблица основных характеристик провода ПуГВ — 0,45кВ,

Вид климатического исполнения ОМ и ХЛ , категория размещения 2 по ГОСТ 15150-69.
Диапазон температур эксплуатации:	от -50°С до +70°С
Относительная влажность воздуха при температуре +35°С:	до 100%
Провода стойки к воздействию плесневых грибов.
Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.
Провода не распространяют горение.
Монтаж проводов должен производиться при температуре, не ниже:	-15°С
Радиус изгиба при монтаже должен быть, не менее:	5 диаметров провода
Длительно допустимая температура нагрева жил не должна превышать:	+70°С
Строительная длина проводов, не менее:	100 м
Срок службы проводов, не менее:	15 лет
Гарантийный срок эксплуатации:	2 года со дня ввода проводов в эксплуатацию

Авторизация Регистрация Забыли пароль?

Провод ПуГВ 120 — Цены, диаметр, вес и др.

характеристики

Кабельная энциклопедия → Провода установочные → Провод ПуГВ

ГОСТ 31947-2012, ТУ 16-705.501-2010

ПуГВ 1,0

ПуГВ 10

ПуГВ 35

Купить у поставщика

ООО «Элком-Электро», Москва

3,190

км

В магазин

Расшифровка

Пу

120

провод установочный
гибкий
изоляция из ПВХ пластиката
номинальное сечение жилы 120 мм²

Конструкция

1. Многопроволочная медная или медная лужёная токопроводящая жила номинальным сечением 120 мм², соответствующая 5 классу по ГОСТ 22483-2012.

2. Поверх жилы под изоляцией допускается сепаратор в виде обмотки или плёнки.

3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 1,6 мм.

Технические характеристики

Номинальное переменное напряжение	450/750 В частотой до 400 Гц
Номинальное постоянное напряжение	1000 В
Длительно допустимая токовая нагрузка	427 А
Сопротивление изоляции при 20 °С	не менее 5 МОм·км
Сопротивление изоляции при 70 °С	не менее 0,0029 МОм·км
Строительная длина	не менее 100 м
Маломеры в партии	не более 20% кусками от 20 м
Допустимая температура нагрева жил	70 °C
Минимальный радиус изгиба	5 наружных диаметров
Диапазон рабочих температур	−50…+65 °C
Срок службы	не менее 15 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	1 267,0 кг/км
Наружный диаметр	18,8 мм
Минимальный барабан	№ 8 — 130 м № 8а — 225 м № 10 — 500 м № 12 — 815 м № 14 — 1570 м № 14а — 865 м № 16 — 875 м № 16а — 880 м № 17а — 2540 м № 17 — 2120 м № 18 — 2306 м № 18а — 3090 м № 18б — 2820 м
Макс. длина в бухте	39 м
Калькулятор массы	км → 0 кг

Купить из наличия

ПуГВ 120	Москва	8,184	км
ПуГВ 120	Тверь	5,713	км
ПуГВ 120	Пермь	4,894	км
ПуГВ 120	Тула	2,827	км
ПуГВ 120	Екатеринбург	1,589	км
показать ещё 16 ↓
ПуГВ 120	Ростов-на-Дону	1,498	км
ПуГВ 120	Санкт-Петербург	1,415	км
ПуГВ 120	Красногорск	1,000	км
ПуГВ 120	Химки	0,828	км
ПуГВ 120	Нижний Новгород	0,820	км
ПуГВ 120	Подольск	0,697	км
ПуГВ 120	Ижевск	0,369	км
ПуГВ 120	Новосибирск	0,343	км
ПуГВ 120	Кирово-Чепецк	0,069	км
ПуГВ 120	Саранск	0,057	км
ПуГВ 120	Омск	0,044	км
ПуГВ 120	Красноярск	0,034	км
ПуГВ 120	Иркутск	0,019	км
ПуГВ 120	Пенза	0,012	км
ПуГВ 120	Хабаровск	0,007	км
ПуГВ 120	Ярославль	0,001	км

Посмотреть поставщиков

Производители

ООО «Завод Агрокабель», Великий Новгород

ООО «Кабельный завод «Алюр», Великие Луки

СЗАО «Белтелекабель», Минск

ТОО «ТД Евразкабель», Алматы

ООО «Инкатех», Самара

показать ещё 18 ↓

ООО «Кабель-ИМПЭКС», Санкт-Петербург

ООО «УК «Кавказкабель», Прохладный

ООО «Камский кабель», Пермь

ООО «Коаксиал», Серпухов

АО «Марпосадкабель», Чебоксары

ООО «Рыбинсккабель», Рыбинск

ООО «Сарансккабель», Саранск

АО «Сибкабель», ООО «ХКА», Томск

ООО «Томсккабель», Томск

ООО ТД «Ункомтех», Иркутск

АО «Уралкабель», ООО «ХКА», Екатеринбург

ООО «КЗ «Цветлит», Саранск

АО «Завод «Чувашкабель», Чебоксары

ОАО «Щучинский завод «Автопровод», Щучин

ООО «Экокабель», Псков

ООО «КЗ «Эксперт-Кабель», Москва

АО «Электрокабель» Кольчугинский завод», ООО «ХКА», Кольчугино

ООО НКЗ «Электрокабель НН», Нижний Новгород

Цены из заявок

Уже 30 дней нет предложений на ПуГВ 120.

Посмотреть заявки

Кабельные муфты

Мы не знаем муфты для ПуГВ 120. Попробуйте подобрать муфту по характеристикам.

Заземление, Часть 7. Допустимые уровни тока в заземляющих проводниках

Доступны дополнительные опции! Звоните 801-532-2706

Меню продукта
Инженерные решения
Производители
Образование
Услуги панели

Дом Образовательная серия Заземление, Часть 7. Допустимые уровни тока в заземляющих проводниках

Образовательная серия

Антенны Образование

Прерыватели и предохранители

Аккумуляторы Образование

Кабели, провода и сборки Образование

Корпуса Образование

Ethernet и сетевое образование

Блок управления двигателем

Промышленные панели управления Обучение

Обучение аппаратному обеспечению панели

Блоки питания Образование

Реле Образование

Солнечное образование

Обучение работе с сигналами и преобразованием сигналов

Клеммные колодки Обучение

Допустимые_Токовые_Уровни_в_Заземляющих_Проводниках_Заземления_Серия_(Часть_7).pdf

Расшифровка:

[0m:4s] Привет, я Джош Блум, добро пожаловать в еще одно видео из образовательной серии RSP Supply. Если вы обнаружите, что эти видео полезны для вас, это, безусловно, поможет нам, если вы поставите нам большой палец вверх и подпишитесь на наш канал. В сегодняшнем видео мы продолжим нашу серию, в которой мы подробно расскажем об электрическом заземлении.
[0m:23s] В нашем последнем видео мы говорили о том, как заземлять электрические системы постоянного тока, в котором подробно рассказывалось о таких вещах, как размер заземляющих проводников, уровни напряжения, требующие заземления, и где заземлять такие системы.
[0m:38s] Если вы еще не видели это видео или некоторые другие наши видео из этой серии, мы дадим ссылки на них в описании ниже. Посмотрев видеоролики, предшествующие этому, и другие предстоящие видеоролики из этой серии, вы сможете лучше понять концепции, которые мы будем обсуждать.
[0m:57s] В этом видео мы хотим обсудить заземляющие проводники и допустимые уровни тока для этих типов проводников.
[1m:6s] Мы надеемся, что к концу этого видео вы поймете, как идентифицировать токи утечки на землю, каковы потенциальные причины тока утечки на землю и как избежать чрезмерных уровней тока утечки на землю, и, наконец, какие уровни допустимы в проводниках заземления.
[1m:24s] Прежде всего, давайте определим заземляющий проводник.
[1м:29s] NEC утверждает, что заземляющий проводник используется для соединения нетоконесущих металлических частей оборудования,

[1m:38s] кабелепроводов и других электрических корпусов, к проводнику заземления системы, заземляющему проводнику избирательного управления или оба.
[1m:46s] Исходя из этого описания и того, что мы знаем о системах заземления, назначение заземляющих проводников состоит в рассеивании тока в случае всплеска энергии, такого как удар молнии или скачок напряжения.

[2 м:1 с] Заземляющие проводники обычно не должны пропускать непрерывный нежелательный ток.

[2m:9s] Только во время этих всплесков энергии, когда эти проводники выполняют предназначенную им защитную функцию, вы должны увидеть какой-либо ток, протекающий через них вообще.

[2m:20s] NEC предписывает, чтобы система заземления была спроектирована так, чтобы ограничивать величину нежелательного тока на заземляющих проводниках во всех системах заземления.

[2m:31s] Если после установки системы в этих проводниках обнаружен ток, необходимо устранить проблему для устранения этого избыточного тока
от этих защитных проводников. Некоторые общие шаги, которые можно предпринять для исправления этого тока, включают
. [2m:49s] отключите одно или несколько заземленных соединений в вашей системе, но не все соединения.
[2m:56s] Измените расположение определенных точек заземления в системе заземления.
[3m:1s] Отсоедините заземляющую связь между различными заземляющими соединениями.
[3m:6s] Устранение этого избыточного тока заземления имеет решающее значение во всех электрических системах,
[3m:12s], но еще важнее при работе с чувствительным электронным оборудованием или любыми устройствами с микропроцессором.
[3m:20s] Что касается допустимого тока заземления в заземляющих проводниках, то это в значительной степени зависит от устройств, на которые воздействуют.
[3m:30s] NEC не присваивает числовое значение этому типу тока. Это просто оставлено на усмотрение пользователя или различных сценариев. мы сталкиваемся с тем, что будет диктовать это число. Однако UL заявляет, что любой ток, обнаруженный в заземляющих проводниках, превышающий 0,25 А, недопустим и должен быть устранен.
[3m:55s] Лучшее понимание токов заземления и способов их предотвращения может привести к разработке и внедрению более безопасной и эффективной электрической системы.
[4m:6s] Полный ассортимент оборудования для электрического заземления и тысячи других товаров можно найти на веб-сайте. Для получения дополнительной информации или других обучающих видеороликов перейдите на сайт RSPSupply.com, крупнейшего в Интернете источника промышленного оборудования. Также не забывайте: ставьте лайки и подписывайтесь.

Поболтай с нами, на базе LiveChat

Простые расчеты для протяжки кабеля

Даже если ваша бригада приняла все необходимые меры предосторожности при разматывании кабеля и обращении с катушками, протяжка кабеля все равно может выйти из строя, если во время процесса вы повредите внешнюю изоляцию кабеля. Тем не менее, с помощью нескольких вычислений и практических знаний арифметики вы можете предотвратить проблемы в недавно включенных фидерах, рассчитав максимально допустимое тяговое усилие для любой установки — и вам даже не нужно знать математические вычисления.

Помимо математических знаний, вам необходимо знать следующие параметры установки:

Размер дорожки качения
Конфигурация кабеля
Поправочный коэффициент для веса кабеля
Потенциал помех
Зазор между проводниками
Давление на опору боковой стенки

Теперь давайте посмотрим, как эти коэффициенты применяются при расчете образца на растяжение.

Образец установки силового фидера

Предположим, вы участвуете в проекте проектирования/строительства бумажной фабрики, и вашему клиенту требуется фидер на 400 А, 15 кВ для работы, как показано на рис. 9.0003 Рис. 1 .

Клиент потребовал, чтобы все питатели на объекте были втягивающе-вытягивающего типа в кабелепроводе из оцинкованной жесткой стали (GRS). Клиент также требует, чтобы вы использовали одножильные кабели среднего напряжения с заземленной нейтралью и ленточным экраном с температурой 90°C; изоляция из сшитого полиэтилена; и общая оболочка из ПВХ. Сверившись с таблицей 310.73 NEC, определите размер питателя на 500 тысяч кубических милов. Имея эти требования, обратитесь к производителю кабеля, и вы обнаружите, что кабель среднего напряжения, который вам нужен, имеет внешний диаметр (d) 1,60 дюйма и вес 2,2 фунта/фут.

Теперь пришло время определить размер трубопровода. В таблице 1 в главе 9 NEC указано, что допустимый процент заполнения проводника составляет 40%. Вы можете рассчитать общую площадь трех кабелей среднего напряжения, используя следующую формулу:

Площадь = 3 x (pi ÷ 4) x d ²
Площадь = 3 x 0,785 x 1,60 ²
Площадь = 6,03 кв. дюйма

В этой ситуации Таблица 4 (жесткий металлический кабелепровод) в главе 9 NEC требует 5-дюймового. проводник. Этот размер канала позволит вам проскользнуть ниже допустимого процента заполнения проводника на 10%.

Позиция имеет значение

Это может показаться неважным, но геометрическое положение каждого кабеля ( Рис. 2 )) оказывает уникальное влияние на величину силы трения или сопротивления, которую испытывают проводники во время натяжения. Кроме того, позиционирование влияет на фактор веса. Используя отношение внутреннего диаметра дорожки качения (D) к внешнему диаметру проводника (d), вы можете определить, какое геометрическое положение вы можете ожидать увидеть.

Хотя положение одного троса легко предсказать (см. вариант А на рис. 2), положение других не столь очевидно:

Треугольный (вариант B на рис. 2): Это происходит, когда вы натягиваете три отдельных проводника с трех отдельных бобин, и их отношение D/d меньше 2,5. Если вы натяните отдельные триплексные проводники с одной катушки, они также будут сидеть в этом положении.
Подставка (вариант C на рис. 2): Это положение может возникнуть, когда вы вытягиваете три отдельных проводника из трех отдельных барабанов, и их отношение D/d составляет от 2,5 до 3,0. Эта позиция является наименее благоприятной, поскольку она приводит к наихудшему сценарию сопротивления во время тяги.
Алмаз (вариант D на рис. 2): Это положение возникает, когда вы натягиваете четыре отдельных проводника с четырех отдельных барабанов, и их отношение D/d меньше 3,0. Если вы вытянете квадруплексные отдельные жилы с одной катушки, многожильный кабель также будет сидеть в этом положении.

Чтобы определить, как проводники будут сидеть в кабелепроводе, обратитесь к Таблице 4 для внутреннего диаметра (D) 5-дюймового кабеля. Кабелепровод GRS, длина которого составляет 5,07 дюйма. Используйте отношение внутреннего диаметра кабелепровода (D) к внешнему диаметру кабеля (d), чтобы определить, как отдельные жилы будут сидеть в кабелепроводе. В данном случае это соотношение равно:

D ÷ d
5,07 дюйма. ÷ 1,60 дюйма
= 3,17

Поскольку это соотношение дает число больше 3,0, отдельные проводники будут располагаться в кабелепроводе в виде опоры.

Проводники «весят» больше, чем вы думаете

Теперь, когда вы знаете расположение кабеля, необходимо определить, как вес проводников повлияет на тяговое усилие.

Поправочный коэффициент веса важен, потому что при протягивании двух или более проводников в кабелепроводе сумма сил, возникающих между проводниками и кабелепроводом, всегда больше, чем сумма весов отдельных проводников.

Уравнения в Таблица 1 для определения поправочного коэффициента веса для конкретных установок основаны на внутреннем диаметре кабелепровода и наружном диаметре проводника.

При наличии трех одиночных проводников одинакового диаметра и веса (что является наиболее распространенным сценарием) можно ожидать более высокий весовой коэффициент для положения опоры, чем для положения треугольником. Что это значит для тебя? Это означает, что вы должны исходить из того, что проводники будут находиться в положении люльки (если только вы не натягиваете триплексные отдельные проводники с одной катушки), потому что это даст более высокий и более консервативный расчет натяжения натяжения. Используйте следующее уравнение, чтобы найти поправочный коэффициент веса:

Вт = 1 + {(4 ÷ 3) x [d ÷ (D-d) ² }
Вт = 1 + {(4 ÷ 3) x [160 ÷ (3,47) ² }
Вт = 1,28

Не заклинивайте эти кабели

При выборе размера системы кабельных каналов всегда следует учитывать возможность защемления или заклинивания кабелей. Обычно это происходит, когда у вас есть три или более отдельных проводника, лежащих рядом в одной плоскости. Когда вы протягиваете проводники через изгиб, кривизна изгиба имеет тенденцию сжимать проводники вместе.

Однако, если вы протягиваете одно- или двухжильный кабель, многожильный кабель с общей оболочкой или многожильный кабель без оболочки, состоящий из трех- или четырехжильного кабеля, вам, вероятно, не придется беспокоиться о защемлении.

Используйте следующую формулу для определения вероятности заклинивания. Используйте внутренний диаметр кабелепровода и внешний диаметр отдельного проводника:

1,05 x (D ÷ d)

Постоянный коэффициент 1,05 является отражением того факта, что изгибы на самом деле имеют овальную форму в разрезе.

Если значение меньше 2,5, проблем с застреванием не будет.
Если значение меньше 3,0, но больше 2,8, возможно заедание.
Если значение больше 3,0, проблем с застреванием не возникнет.

Примечание : Избегайте коэффициента защемления от 2,8 до 3,2 для силовых кабелей с экструдированным диэлектриком типа MV.

Используя значения внутреннего диаметра кабелепровода и наружного диаметра отдельного проводника из примера, вы получите следующее значение:

1,05 x (D ÷ d)
1,05 x (5,07 дюйма ÷ 1,60 дюйма)
= 3,33

Поскольку в результате этого расчета получается число больше 3,0, у вас, вероятно, не возникнет проблемы с заклиниванием.

Для проводников также требуется свободное пространство

Не забывайте, что между самым верхним проводником и верхней частью кабелепровода также должен быть достаточный зазор, чтобы обеспечить безопасное и легкое натяжение. Для прямой тяги вы можете иметь зазор всего ¼ дюйма и при этом быть в безопасности. Для более сложных тяг у вас должно быть от ½ дюйма до 1 дюйма

Используйте уравнения из Таблицы 2 (которые основаны на сценариях наихудшего случая), чтобы найти зазор для заданного положения кабелепровода и положения кабеля.

Обратите внимание, что эти уравнения включают увеличение на 5% (коэффициент 1,05), чтобы компенсировать различия в диаметрах кабелей и каналов и овальную форму участков каналов на изгибах. Однако, поскольку проводники в текущем примере будут располагаться в опорной позиции, вам потребуется , а не , проверить наличие зазора.

Расчет тягового усилия

Теперь, когда вы проверили большинство факторов, влияющих на натяжение троса, пришло время приступить к расчету натяжения при натяжении, используя следующую формулу:

T = L x w x f x W

, где T — общее натяжение на натяжение (фунты) , L — длина (футы) кабельного фидера, который вы тянете, w — общий вес (фунт/фут) проводников, f — коэффициент трения (обычно 0,5 для условий с хорошей смазкой), а W — поправочный коэффициент веса. (см. Таблица 3 для коэффициентов трения различных конфигураций кабелепроводов/кабелей.)

Предполагая, что вы тянете из точки A в точку H, вы должны начать расчет в возрастающих частях. См. Таблица 4 для значений множителя изгиба.

Шаг 1: T _A-B = 10 футов x 6,6 фунта/фут x 0,5 x 1,28
T _A-B = 42 фунт

Шаг 2: T _A-C = T _A-B55555555. множитель
T _A-C = 42 lb x 2.2
T _A-C = 92 lb

Step 3: T _C-D = 75 ft x 6.6 lb/ft x 0.5 x 1.28
T _C-D = 317 lb

Step 4 : T _A-D = T _A-C + T _C-D
T _A-D = 92 lb + 317 lb
T _A-D = 409 lb

Step 5: T _A-E = T _A-D x Умножитель изгиба 90°
T _A-E = 409 фунтов x 2,2
T _A-E = 900 фунтов

Шаг 6: T _E-F = 635 футов x 6,6 фунта/шт x 0,5 x 1,28
T _E-F = 2,682 LB

Шаг 7: T _4.-F

. + T _E-F
T _A-F = 900 фунтов + 2 682 фунтов
T _A-F = 3 582 фунта

Шаг 8: T _A-G = T _4. = 3582 фунта x 2,2
T _A-G = 7880 фунтов

Шаг 9: T _G-H = 30 футов x 6,6 фунта/футов x 0,5 x 1,28
T _G-H = 127 фунт

Шаг 10: T _A-H = 7,880 LB + 127 LB
4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444 = 8007 фунтов

Исходя из правильных расчетов, вам потребуется примерно 8000 фунтов тягового усилия, чтобы протянуть проводники на 15 кВ, но это еще не все.

Кабели чувствительны к давлению на их стенки

Последним этапом процесса протяжки кабеля является определение того, не повлияет ли натяжение при протягивании на опорное давление боковой стенки проводника. Когда вы протягиваете кабель или отдельные проводники через изгиб кабелепровода или вокруг шкива, между кабелем или стенкой проводника и изгибом или шкивом возникает опорное давление на боковую стенку (SWBP).

Это давление оказывает очень существенное влияние на конструкцию системы кабелепроводов, поскольку оно напрямую связано с радиусами изгибов, натяжением и весом кабеля или проводников. В большинстве случаев вы можете опустить этот весовой коэффициент при расчете SWBP, потому что он относительно мал по сравнению с тяговым усилием.

Обычно SWBP выражается в единицах напряжения на изгибе (фунты), деленного на радиус изгиба (футы). Вычисленный результат представляет собой единицу силы на единицу длины. Используйте уравнения в Таблица 5 , чтобы найти SWBP для различных конфигураций кабеля/кабелепровода и изгибов определенного радиуса.

Если вы протягиваете многожильный кабель, используйте уравнение для одножильного кабеля. Глядя на Таблицу 5, вы можете видеть, что по мере увеличения радиуса изгиба SWBP уменьшается . Кроме того, каждое уравнение определяет конкретный проводник в каждом положении проводника, на который будет воздействовать максимальная сдавливающая сила:

Положение опоры: центральный проводник.
Положение ромба: самый нижний проводник.
Треугольное положение: два нижних провода.

См. Таблицу 6 для рекомендуемых пределов SWBP для различных типов и конструкций кабелей.

Вы можете использовать эти ограничения при проектировании системы кабельных каналов. Например, если конструкция требует протягивания трех одножильных проводников из сшитого полиэтилена на 600 В вокруг изгиба, а расчет натяжения при протягивании дает значение 3600 фунтов, то минимальный радиус изгиба будет равен 3600 фунтов, разделенным на 1200 фунтов/фут, или 3 фута. , Проверьте три 9Изгибы 0° имеют достаточный радиус, чтобы ограничить SWBP на проводниках до 750 фунтов.

Поскольку натяжение T _A-C (92 фунта) относительно невелико, вы можете использовать стандартные колена и не беспокоиться о превышении предела SWBP в 750 фунтов. Натяжение T _AG, однако, другое дело — крайне важно, чтобы вы не превышали лимит SWBP в 750 фунтов.

Используйте уравнение SWBP для положения в колыбели и решите для радиуса (R):

SWBP = [(3W — 2) x T] ÷ 3R
750 = {[(3 x 1,28) — 2] x 7880} ÷ 3р
R = 14 499 ÷ 2 250 = 6,44 фута

Это означает, что вам нужно согнуть 10-футовый трубопровод в развертку большого радиуса. (Вам понадобится дополнительная длина, чтобы компенсировать изгиб.)

Тянуть кабель достаточно сложно, если вы знаете, что делаете, поэтому несоблюдение надлежащей процедуры может значительно усложнить работу, не говоря уже о том, бессмысленно, если ваши кормушки выходят из строя вскоре после вытягивания.
