Провод сип что это такое. СИП-провод: современное решение для воздушных линий электропередачи

Что такое СИП-провод и в чем его преимущества. Какие существуют виды СИП-проводов. Как устроен СИП-провод. Где применяется СИП-провод. Каковы технические характеристики СИП-проводов.

Что такое СИП-провод и его основное назначение

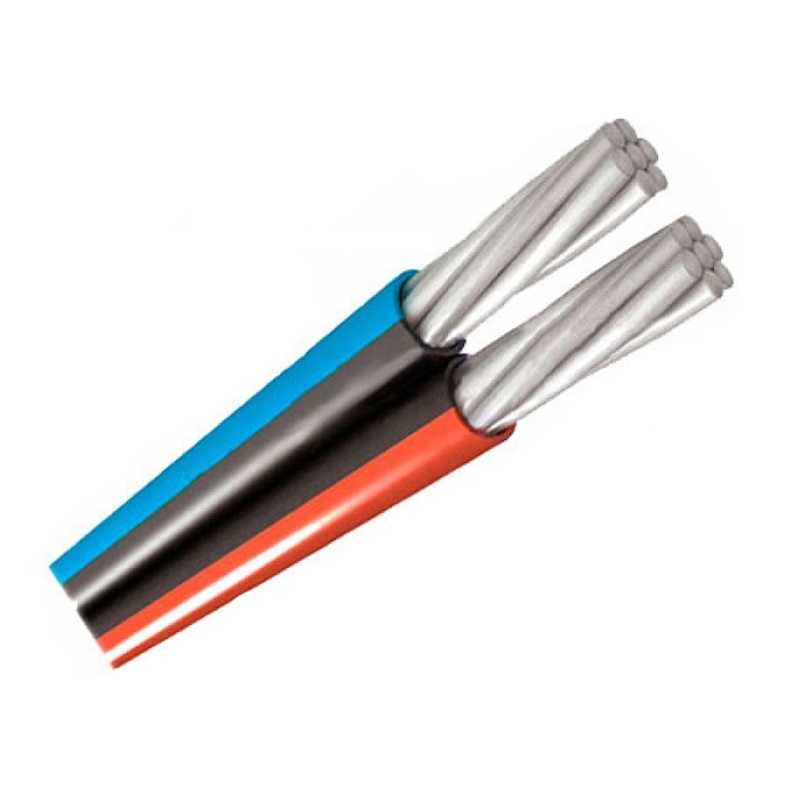

СИП-провод (самонесущий изолированный провод) — это современный тип провода для воздушных линий электропередачи. Его основное назначение — передача и распределение электроэнергии в воздушных сетях напряжением до 1 кВ.

СИП-провод состоит из нескольких скрученных между собой изолированных жил. Изоляция выполнена из светостабилизированного сшитого или термопластичного полиэтилена. Токопроводящие жилы изготавливаются из алюминия или алюминиевого сплава.

Основные элементы конструкции СИП-провода:

• Несущая жила — изолированная или неизолированная жила из алюминиевого сплава, выполняющая функцию несущего элемента.
• Основные токопроводящие жилы — изолированные алюминиевые жилы для передачи электроэнергии.
• Вспомогательные жилы — дополнительные изолированные жилы для подключения освещения или контроля.
• Изоляция — электрическая изоляция токопроводящих жил из полиэтилена.

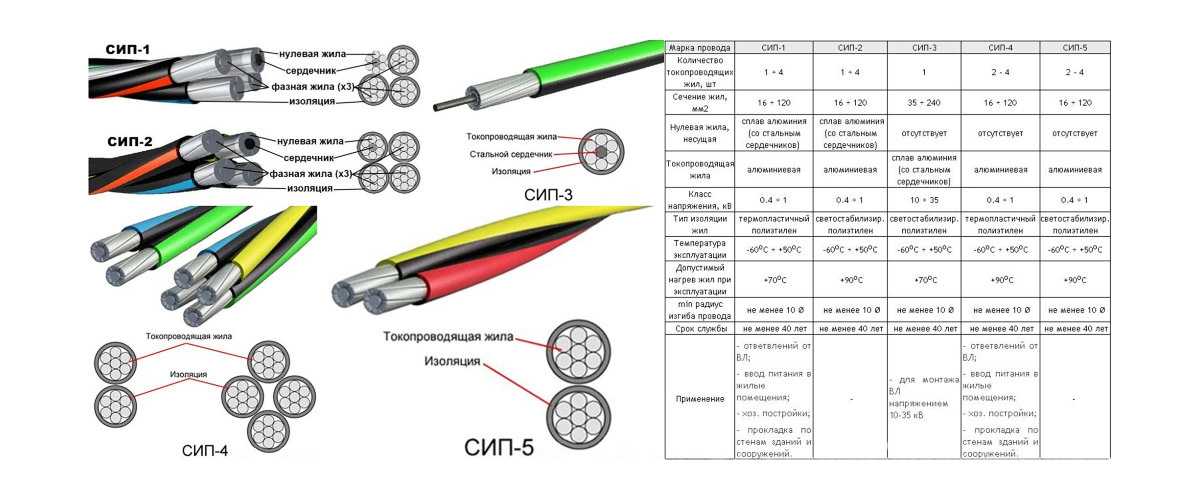

Виды и маркировка СИП-проводов

Существует несколько основных типов СИП-проводов, которые различаются по своей конструкции:

• СИП-1 — с неизолированной несущей нулевой жилой
• СИП-2 — с изолированной несущей нулевой жилой
• СИП-3 — одножильный провод с защитной изоляцией
• СИП-4 — без несущей жилы, все жилы изолированные

В маркировке СИП-провода указывается тип, число и сечение жил. Например, СИП-2 3×70+1×95 означает провод с 3 основными жилами сечением 70 мм² и несущей жилой 95 мм².

Преимущества использования СИП-проводов

СИП-провода имеют ряд существенных преимуществ по сравнению с традиционными неизолированными проводами:

Повышенная надежность и безопасность

Наличие изоляции значительно снижает вероятность коротких замыканий при схлестывании проводов или их контакте с деревьями. Это повышает надежность электроснабжения и безопасность линий.

Простота монтажа и обслуживания

Монтаж СИП-проводов не требует использования изоляторов и значительно проще по сравнению с традиционными линиями. Возможно крепление СИП-проводов непосредственно на опорах и фасадах зданий.

Экономичность

Применение СИП-проводов позволяет снизить эксплуатационные затраты на 80% за счет уменьшения габаритов линии и отсутствия необходимости расчистки просек в лесной местности.

Устойчивость к атмосферным воздействиям

СИП-провода устойчивы к налипанию снега и образованию гололеда. Они значительно меньше подвержены обрывам при сильном ветре и падении деревьев.

Области применения СИП-проводов

СИП-провода широко применяются в следующих областях:

• Строительство магистральных и распределительных воздушных линий электропередачи напряжением 0,4-1 кВ
• Ответвления от воздушных линий к вводам в жилые дома и хозяйственные постройки
• Прокладка линий по фасадам зданий
• Временное электроснабжение строительных площадок
• Сооружение линий уличного освещения

Технические характеристики СИП-проводов

Основные технические параметры СИП-проводов:

• Номинальное напряжение: 0,6/1 кВ
• Сечение основных жил: от 16 до 240 мм²
• Сечение несущей жилы: от 25 до 95 мм²
• Допустимая температура нагрева жил: до 90°C
• Минимальная температура монтажа: -20°C
• Минимальный радиус изгиба: 10 наружных диаметров кабеля
• Срок службы: не менее 40 лет

Особенности монтажа СИП-проводов

Монтаж СИП-проводов имеет свои особенности, которые необходимо учитывать:

• Использование специальной арматуры для крепления и натяжения проводов
• Применение герметичных прокалывающих зажимов для соединения и ответвления
• Соблюдение допустимых механических нагрузок и стрел провеса
• Защита от грозовых перенапряжений и заземление несущей жилы

Правильный монтаж обеспечивает надежную и долговечную работу линий электропередачи с СИП-проводами.

Сравнение СИП-проводов с традиционными неизолированными проводами

По сравнению с неизолированными проводами, СИП-провода имеют следующие преимущества:

Характеристика	СИП-провод	Неизолированный провод
Безопасность	Высокая	Низкая
Надежность	Высокая	Средняя
Простота монтажа	Высокая	Низкая
Эксплуатационные затраты	Низкие	Высокие
Подверженность гололеду	Низкая	Высокая

Таким образом, СИП-провода превосходят традиционные неизолированные провода по большинству ключевых параметров.

Перспективы развития технологии СИП-проводов

Технология СИП-проводов продолжает развиваться. Основные направления совершенствования:

• Повышение механической прочности проводов
• Улучшение изоляционных свойств
• Увеличение пропускной способности
• Разработка проводов для более высоких классов напряжения
• Создание «умных» СИП-проводов со встроенными датчиками

Развитие технологии СИП-проводов позволит еще больше повысить надежность и эффективность воздушных линий электропередачи.

Провод СИП. Назначение

Уже более 30-ти лет в развитых странах используются провода СИП. Одним из наиболее популярных систем СИП стала так называемая французская ТОРСАДА. В Россия применение и производство провода СИП началось приблизительно в 2000 году. Давайте рассмотрим, так что же такое провод СИП.

Провод СИП. Что это такое?

Аббревиатура СИП расшифровывается следующим образом: СИП — Самонесущий изолированный провод. И далее определение в соответсвие с ГОСТ России — многожильный провод для воздушных линий электропередачи, содержащий изолированные жилы и несущий элемент, предназначенный для подвески и крепления провода.

Основные элементы конструкции СИП

нулевая несущая жила: Изолированная или неизолированная токопроводящая жила из алюминиевого сплава, выполняющая функцию несущего элемента и нулевого рабочего (N) проводника в проводах СИП.
основная жила: Изолированная токопроводящая жила, предназначенная для выполнения основной функции провода СИП.
вспомогательная жила: Изолированная токопроводящая жила в составе многожильного провода для подключения цепей наружного освещения или контроля.
изоляция (рабочая изоляция): Электрическая изоляция токопроводящих жил самонесущего изолированного провода для воздушных линий электропередачи на напряжение до 0,6/1 кВ, обеспечивающая нормальную работу воздушных линий электропередачи и защиту от поражения электрическим током. В зависимости от основых элементов конструкции провода СИП, а также от его назначение подразделяют так называемые системы СИП.

Системы СИП. Особенности. Назначение

Самонесущая система проводов СИП	СИП с изолированой несущей нейтралью	СИП с голой несущей нейтралью
Зарубежные системы
?ALUS, EX	Torsada, AXKA-T, AMKA-T	AXKA, AMKA
Отечественные системы
СИП-4	СИП-1А, СИП-2А	СИП-1, СИП-2
Самонесущая система СИП состоит из 4-х изолированных алюминиевых жил. Механическая прочность и сечение всех 4-х жил одинаковы. При натяжении линии все 4 жилы несут одинаковую нагрузку.  Линии абонентов для всех 3-х систем проводов применяются обычно также самонесущего типа и состоят из 2-х или 4-х скрученных изолированных алюминиевых  жил сечением 16, 25,35 мм?.	Система СИП с изолированной несущей нейтралью, называемая также «Французской системой», состоит из 3-х изолированных алюминиевых жил и 1 изолированной несущей нейтрали из алюминиевого сплава «Альмелек». Есть отече- ственная модификация, у которой несущая нейтраль изготовлена из стале-алюминиевого провода.      Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии только нейтраль несет всю растягивающую нагрузку.	Система СИП с голой несущей нейтралью, называемая также «Финской системой», состоит из 3-х изолированых алюминиевых жил и 1 несущей нейтрали из алюминиевого сплава без изоляции. Есть отечественная модификация, у которой несущая нейтраль изго- товлена из сталеалю- миниевого провода.    Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии только нейтраль несет всю растягивающую нагрузку.

Во всех указанных выше системах СИП могут быть включены 1 или 2 добавочных изолированных алюминиевых проводника сечением 16 или 25 мм? в качестве дополнительных жил или жил для уличного освещения. Про кабели витая пара.

Преимущества проводов СИП

СИП – это самонесущий изолированный провод, в самом наименовании которого отражаются основные принципы его функционирования.

Сегодня провод СИП успешно применяется следующим образом:

1. Для возведения воздушных ЛЭП на магистралях;

2. В качестве ответвлений – для подключения разнообразных потребителей к источникам электроснабжения.

По виду СИП представляет собой токопроводящие жилы из алюминия, которые скручены между собой и покрыты изоляцией. В качестве изоляции применяется светостабилизированный сшитый (или термопластичный) полиэтилен.  Жилы имеют круглую форуму и скручены из алюминиевых проволок (число которых определяет сечение провода СИП).

Существуют несколько марок СИП, которые различаются по своей конструкции:

СИП 1 – присутствие неизолированной несущей жилы;

СИП 2 – присутствие изолированной несущей нейтрали;

СИП 3 – провод с только одной жилой;

СИП 4 – отсутствие несущей жилы.

По своей конструкции провод СИП совершеннее проводов марок А и АС, которые использовались до него. Данные провода не имеют изоляции, а их монтаж осуществляется отдельно для каждой жилы на отдельных изоляторах, размещаемых на траверсе.

Перечислим основные функциональные особенности проводов СИП, дающие им значительное преимущество:

1. Данные провода обладают  надежностью и гарантируют бесперебойное снабжение электроэнергией потребителей.

2. Использование СИП приносит значительное уменьшение эксплуатационных затрат, до восьмидесяти процентов. Это обеспечивается тем, что при проводки воздушных линий электропередач, с применением СИПа, нет надобности протягивать обширные просеки в лесах, как в случае использования неизолированных проводов. Таким образом, происходит экономия денежных и временных ресурсов на расчистку просек.

3. СИП обладает высокой прочностью. Он достаточно устойчив к природным явлениям:

Например, при урагане обычные голые алюминиевые провода склонны к обрывам и перехлёстыванию, для СИПа же перехлёстывания недопустимы, в силу их конструктивного строения, обрывы также исключены, т.к. очень тяжело порвать четыре скрученных между собой проводника, в отличие от одной жилы. Обычно провода подвешивают высоко на столбах, но даже если они провиснут их их заденет самосвал, то они не порвутся. Кстати, самосвалы shaanxi отличная техника, которая выручит в соответствующем случае. Китайская техника SHAANXI (ШАНКСИ) — очень надёжна при низкой цене — оптимальный выбор.

Также  провод обладает высокой стойкостью к влиянию атмосферных осадков, особенно зимой. Проблемой традиционных проводов является намерзание на них снега и льда, которые задерживаются в канавах между проволоками. Это приводит к последующим обрывам.

Главное отличие СИПа от голых проводов является наличие изоляции из полиэтилена, которая успешно препятствует налипанию снега и льда. Снег и лед может застрять лишь на голой несущей жиле в двухжильных проводах марки СИП-1. В четырехжильных кабелях данная жила, обычно, находится внутри жгута. Прочие марки СИПа обладают изоляцией абсолютно всех жил, в том числе и нулевых.

4. Осуществлять монтаж с использованием проводов СИП существенно легче и быстрее. Для монтажа – достаточно 1 раз зафиксировать провод на опоре (или на стене здания), перед этим натянув его между опорами, применяя лебёдку или иной подходящий инструмент.

Также возможно стало осуществлять монтаж СИПа по фасадам зданий, что было запрещено при монтаже обычных проводов. Важно, что опоры применяются короче, поэтому нет нужды в изоляторах и дорогих траверсах.

5. Провода СИП помогают существенно понизить энергопотерю на воздушных линиях, вследствие уменьшения реактивного сопротивления более чем в 3 раза.

6. Существенным преимуществом является допустимость подсоединения новых пользователей под напряжением, без выключения других. Это, значительно, сокращает время монтажа и ремонта.

7. При эксплуатации проводов СИП исключено воровство электроэнергии путём несанкционированного подсоединения снаружи.

8.Использование провода СИП значительно уменьшает статистику ударов электрическим током (во время  осуществления ремонта, монтажа и эксплуатации линий).

Бесспорно, провод СИП обладает важными преимуществами, которые дают ему высокую популярность. Но, для того, чтобы сполна воспользоваться всеми возможностями данных проводов, в России необходимо доработать стандарты, нормы и правила по их монтажу и обслуживанию. Также необходимо подготовить квалифицированных специалистов, которые будут разбираться во всем разнообразии крепежной арматуры, с помощью которой прокладываются линии электропередач с применением СИП.
