💡 Как подключить двойной выключатель: схемы, варианты, пошаговая инструкция

Самостоятельная установка выключателей довольно проста. С ней может справиться даже начинающий домашний мастер. Однако неопытные специалисты зачастую опасаются связываться с монтажом двухклавишных размыкателей, особенно, если они объединены блоком с розеткой. Сегодня попробуем разобраться, намного ли больше сложностей в подключении двойного выключателя, что потребуется домашнему мастеру для подобного монтажа, каким образом его лучше всего выполнить.

Читайте в статье

• 1 Внешнее и внутреннее устройство двухклавишного выключателя
• 2 Нормы и правила техники безопасности при монтаже выключателей
• 3 Что потребуется для подключения двухклавишного выключателя
• 4 Как самостоятельно подключить двухклавишный выключатель
  • 4.1 Схема подключения двухклавишного выключателя: примеры
  • 4.2 Как подключить двойной выключатель: пошаговая инструкция
  • 4. 3 Соединение проводов от двухклавишного выключателя в распределительной коробке
• 5 Нюансы подключения двойного выключателя, совмещённого с розеткой
• 6 Монтаж двухклавишных выключателей с неоновой подсветкой
• 7 Проходной двухклавишный выключатель: что это такое, как его монтировать
• 8 Как избежать ошибок при монтаже: несколько советов от редакции
• 9 Подведём итоги

Внешнее и внутреннее устройство двухклавишного выключателя

Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.

ФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутри

Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.

Статья по теме:

Розетки и выключатели: лучшие бренды и модели разной ценовой категории, достоинства и недостатки, примеры необычных розеток и выключателей, нюансы монтажа электроарматуры своими руками — в нашей публикации.

Нормы и правила техники безопасности при монтаже выключателей

Прежде чем приступить к монтажу выключателя, равно как и перед любой другой работой, связанной с электромонтажом, следует уяснить некоторые правила, которые необходимо соблюдать. Первым делом, перед началом работ необходимо полностью обесточить размыкатель. Для этого нужно всего лишь отключить вводной автомат в щитке.

После того, как автомат отключен, необходимо ещё раз убедиться в отсутствии напряжения на клеммах выключателя при помощи обычной индикаторной отвёртки.

ФОТО: ro.adverto.saleПосле отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах провода

Все работы следует производить аккуратно, пошагово, не перепрыгивая с места на место, чтобы не упустить ни единой мелочи. Ведь, к примеру, один слабо протянутый контакт может привести к пожару. Шутить с электричеством не стоит, оно этого не прощает.

Статья по теме:

Схема подключения двухклавишного выключателя на две лампочки, к люстре и с розеткой. В нашей публикации Вы найдете особенности и пошаговую инструкцию подключения, необходимые инструменты и рекомендации специалистов.

Что потребуется для подключения двухклавишного выключателя

Перед началом работ лучше всего подготовить весь необходимый инструмент, чтобы в процессе не отвлекаться на его поиск. Для установки двойного размыкателя понадобятся:

• отвёртки – крестовая и шлицевая;
• инструмент для снятия изоляции;
• индикаторная отвёртка.

Вот, собственно, и весь нехитрый набор инструмента.

ФОТО: market.sakh.comИнструмент для работы должен быть качественным

Как самостоятельно подключить двухклавишный выключатель

Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки. В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.

ФОТО: elec.ruДля маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолента

Схема подключения двухклавишного выключателя: примеры

Для того, чтобы читателю было проще разобраться, каким образом подключаются двойные размыкатели, предлагаем ознакомиться со схемами монтажа визуально.

ФОТО: risuusam.ruПростейшая схема подключения двухклавишного выключателя на две лампочки

Если же требуется другой вариант, можем предложить следующее.

ФОТО: brilux.com.uaПодключение двойного выключателя с обозначением распределительной коробки

Как подключить двойной выключатель: пошаговая инструкция

Для начала попробуем разобраться, каким образом подключается сам двухклавишный выключатель. Для этого, в качестве примеров, будет использована компьютерная графика.

Иллюстрация	Описание действия
	Для начала следует промаркировать жилы. К примеру, «L» – входящая фаза, а «L1» и «L2» – отходящие на светильники (сигнальные). Так впоследствии будет удобнее работать
	Теперь жилу «L», по которой напряжение приходит, нужно присоединить к верхней клемме выключателя
	К нижним клеммам присоединяются соответственно жилы «L1» и «L2». Они являются сигнальными, и по ним напряжение будет подаваться на светильники в соответствии с тем, какая клавиша нажата
	В светильниках подключение производится согласно цветовой маркировке. Если она отсутствует, то, скорее всего, и заземляющего провода здесь не будет
	В распределительной коробке имеет смысл также промаркировать жилы, идущие от выключателя. Это позволит упростить последующую коммутацию

Однако мало понять, как подключить сам двойной выключатель. Необходимо разобраться, каким образом выполнить его соединение в распределительной коробке, что сейчас и будет рассмотрено.

Соединение проводов от двухклавишного выключателя в распределительной коробке

Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.

Иллюстрация	Описание действия
	Введённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку
	Так же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы
	Когда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO
	В итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо
	А вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления

Подробнее мастер-класс по подключению двухклавишных выключателей можно посмотреть в этом видео.

Watch this video on YouTube

Нюансы подключения двойного выключателя, совмещённого с розеткой

Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон. Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.

В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.

ФОТО: electricadom.comА вот так можно изобразить подключение блока двойного выключателя с розеткой

Монтаж двухклавишных выключателей с неоновой подсветкой

Подключение выключателей с подсветкой совершенно ничем не отличается от описанного выше, однако здесь есть один важный нюанс. Очень часто, после установки подобных выключателей, начинают периодически моргать компактные люминесцентные лампы (КЛЛ), в народе называемые энергосберегающими (при выключенном свете). Многие просто меняют выключатель на обычный и забывают об этом, что является ошибкой.

ФОТО: werkel.ruВыключатели с подсветкой хорошо видны ночью

Подобное «поведение» КЛЛ обусловлено неправильным подключением патронов в люстре или светильнике. Дело в том, что по правилам, фазный провод должен приходить на центральный контакт цоколя, а нулевой на резьбу лампы. Если это правило не соблюдается, минимальный ток, проходящий через неоновую лампу подсветки, постепенно заряжает конденсатор, имеющийся в схеме пускового устройства КЛЛ. И, когда конденсатор заряжается до критического уровня, он попросту импульсно сбрасывает заряд, в результате чего происходит кратковременная вспышка. Поэтому в таком случае лучше менять не выключатель с подсветкой, а расположение проводов на колодке люстры или светильника.

ФОТО: ru.qwertyu.wikiПри неправильном подключении патрона эти лампы могут периодически вспыхивать без включения

Проходной двухклавишный выключатель: что это такое, как его монтировать

Если быть точным, то здесь более уместным будет название «переключатель». Этот элемент схемы электрической сети предназначен для того, чтобы освещением можно было управлять из двух и более точек, независимо от положения остальных выключателей. К примеру: длинный коридор, по обеим сторонам которого имеются проходные переключатели. Человек, подходя к коридору, нажимает на клавишу, включая свет. Пройдя по коридору, он свет выключает. И, несмотря на то, что цепь разомкнута, следующий вошедший за ним человек вполне свободно снова включает освещение.

Если посмотреть на схему подключения проходного переключателя, становится понятно, как такое возможно.

ФОТО: hi-electric.comЭто лишь схематическое изображение, дающее общее представление о проходных переключателяхФОТО: hite-pro.ruА вот из схемы уже всё становится понятнее

Статья по теме:

Схема подключения проходного выключателя с 2х мест: устройство и принцип работы, обзор основных производителей проходных выключателей, нюансы монтажа, советы и рекомендации специалистов.

Как избежать ошибок при монтаже: несколько советов от редакции

Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.

Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён. Не стоит испытывать судьбу на прочность.

ФОТО: ipickfashion.ruТакая табличка явно не помешает на электрощите на время работы с выключателем

Выбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.

Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.

ФОТО: djdiplomat.ruВот такие клеммы – идеальное решение для монтажа соединений в распределительной коробке

После окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.

Подведём итоги

Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем. Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.

ФОТО: beru.ruВ комплекте с диммером двухклавишный выключатель станет ещё более функциональнымФОТО: remontnik.ruВыглядит, как один блок, но это 3 отдельные точки – 2 выключателя и розетка

Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.

Если вам понравилась статья, пожалуйста, не забудьте её оценить.

Напоследок, как уже заведено, предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.

Watch this video on YouTube

Монтаж схемы двухклавишного проходного выключателя с 2х мест

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

• На парковых аллеях;
• На стадионах;
• Для освещения бассейнов и ледовых арен;
• Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек. Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2                                             б) не менее – 1.5 мм2

2. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м                                                б) не более — 23 м

3.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

1. Правильный ответ «б»;
2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Схема 2 проходных выключателей(далее П.В.) из 2х мест

Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя. Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они   одинаково, по группам осветительных приборов.

Рис. 1. Схема соединения цепи двухклавишного ПВ с двумя с двух мест управления

Как работает 2х клавишный ПВ

Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов.  Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

Рис. 2. Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

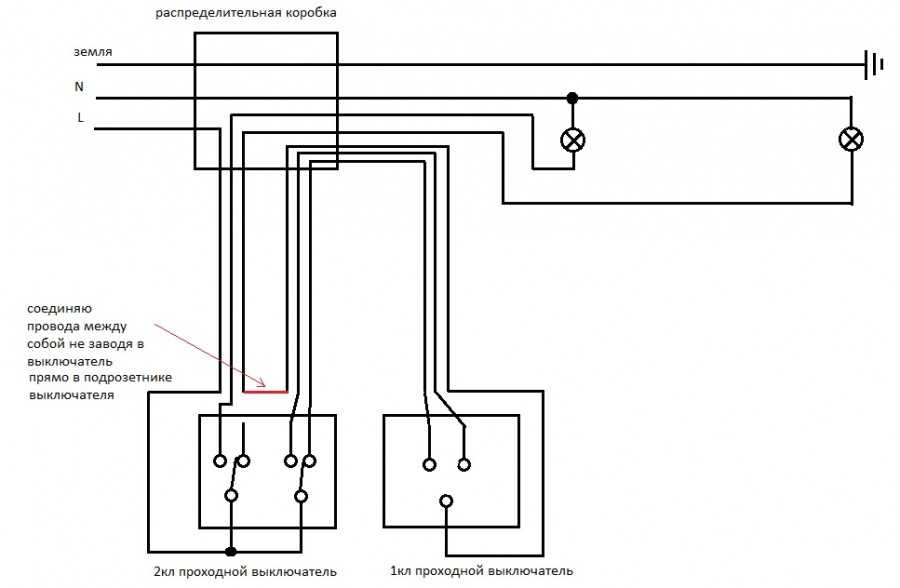

Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить  к прибору освещения.

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения  подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить  комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда  потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Aмперах	4,6	9	13,5	16	18	27	36,5
Сечение провода в, мм2	1	1	1,5	2,5	2,5	4	6
Макс. длина кабеля в, м	34,5	17,5	17,5	24,5	21,5	23	25

Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.  Для монтажа потребуется еще несколько элементов:

• Распределительная коробка;
• Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
• Двухклавишные проходные выключатели – 2шт;
• Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

маркировка кабелей ВВГ

После приобретения всех комплектующих схемы можно приступать к монтажу:

1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются  в отверстия, фиксируются они гипсовым раствором;

Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок)  п.

1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
2. Желто-зеленый для заземления;
3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

Рис. 6. Пример установки проходного выключателя в подрозетник

4. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.

Рис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Рис. 8. Пример подключения  первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам  второго переключателя.

Рис. 9. Пример подключения  второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик

Еще важно знать некоторые нюансы:

• В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см.
  С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке,  короткие могут не доставать для качественной скрутки.

• Лампы  групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.

Рис. 10. Схема параллельного подключения ламп

Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

1. Многоразовые зажимные клеммы WAGO

   Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

2. Очень удачно сделаны зажимы контактов на выключателях  werkel

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к  контакту.

Для безопасности  участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

3 часто допускаемые ошибки при монтаже выключателей

В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

• Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как  заведены концы проводов;
• Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
• На выключатель заводится не фазный, а нулевой провод;

5 часто задаваемых вопросов

• Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0. 75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

• Какой марки выключатели лучше использовать?

Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

• Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

• В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

• Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

• Установите прибор в режим прозвонки:
• Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
• Вкрутите в каждую группу по одной лампе накаливания;
• Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

что это такое и как это работает

Однополюсный и двухполюсный переключатель является очень распространенным электрическим компонентом, который используется для различных функций в зависимости от рассматриваемого сектора.
Применительно к сектору освещения выключатель представляет собой устройство, предназначенное для управления точкой освещения, например, в доме. В то же время в электротехнике двухполюсный выключатель также определяет тип управления, который служит для разрыва контакта между источником и бытовым прибором. Это относится к таким устройствам, как духовки, стиральные машины или другие крупные бытовые приборы, где высокая токовая нагрузка требует более надежной системы защиты, которую может обеспечить двухполюсный выключатель.

Далее подробно рассматриваются однополюсные и двухполюсные переключатели, а также другие наиболее распространенные типы управления. В частности, мы поговорим о:

• Разница между однополюсными и двухполюсными выключателями
• Электропроводка двухполюсных и однополюсных автоматических выключателей: из чего она состоит
• Двухполюсный выключатель: чем он отличается от автоматического выключателя?
• Двухполюсный переключатель: что это такое?
• Двухполюсный кулисный переключатель
• Символ двухполюсного выключателя: как его добавить
Коммутаторы
• SLIM: полное предложение


Хотите получить более подробную информацию о предложении компонентов производства SLIM? Нажмите на кнопку ниже и скачайте общий каталог бесплатно!



Разница между однополюсным и двухполюсным выключателем

Чтобы понять разницу между однополюсным и двухполюсным выключателем, давайте сначала более подробно рассмотрим конструктивные характеристики каждого из них.
Однополюсный выключатель состоит из двух клемм, функция которых заключается в размыкании и замыкании фазового контакта, прерывая только один полюс электрического соединения. Двухполюсный выключатель не имеет особых отличий с точки зрения конструкции или установки. Он отличается количеством клемм (2 для однополюсных, 4 для двухполюсных), которые, как следует из названия, прерывают оба полюса электрического соединения, фазу и нейтраль.

Это различие в конфигурации приводит к различию в предполагаемом использовании устройства. Однополюсный выключатель в основном используется для включения и выключения освещения: светодиодных ламп, неоновых ламп, прожекторов и осветительных приборов. Двухполюсный выключатель, с другой стороны, используется для бытовых приборов (таких как плиты, стиральные машины, духовки и холодильники), которые имеют особенно большую электрическую нагрузку. В этом случае устройство одновременно размыкает и замыкает два полюса, чтобы полностью отключить пользователя от сети и повысить защиту нагрузки. Это делает плановое и внеочередное техническое обслуживание приборов, к которым он применяется, более безопасным и безопасным.

Из-за этой разницы в применении существует также разница в цене между однополюсным и двухполюсным выключателем: стоимость двухполюсного компонента немного выше, чем однополюсного, но также зависит от конкретных принадлежностей, необходимых для кнопка и крышка. Для получения более подробной информации обращайтесь в наш технический отдел.



Электропроводка двухполюсных и однополюсных автоматических выключателей: из чего она состоит

Электромонтаж является основным этапом, гарантирующим правильное функционирование выключателя. Для подключения однополюсного выключателя фазный кабель, по которому течет ток, прерывается через две клеммы.
Аналогичным образом проводка двухполюсного автоматического выключателя состоит из вставки фазного и нулевого провода в соответствующие клеммы. Фаза и нейтраль размещаются в верхней части автоматического выключателя: к выходным клеммам подключаются кабели, которые подключаются напрямую или через электрическую розетку к источнику использования.

Эта процедура основана на точной электрической схеме. Схема подключения двухполюсного автоматического выключателя содержит инструкции, которым необходимо следовать, чтобы безопасно подключить блок управления к электрической системе и активировать его работу.



Двухполюсный выключатель: чем он отличается от автоматического выключателя?

Как показано, переключатель относится к управляющему устройству в жгуте проводов или электрической системе, которое контролирует прохождение электричества, размыкая или замыкая цепь. Дивертерный переключатель также является типом управления. Однако его функция состоит в том, чтобы одновременно открывать один поток и закрывать другой, передавая ток соседнему кабелю. Его структура также имеет 3 клеммы в однополюсной версии и 6 клемм в двухполюсной версии, которые обеспечивают электрическое соединение между цепью машины и системой управления.
Как и в случае с выключателем, этот компонент доступен как в однополюсном, так и в двухполюсном исполнении. Двухполюсный дивертерный переключатель используется для переключения двух линий тока на другую пару линий; он применяется в бытовых приборах, а также в бытовых и промышленных электроустановках.



Двухполюсный переключатель: что это такое?

Двухполюсный перекидной переключатель — еще один популярный вариант управления, структура которого очень похожа на дивертерный переключатель. Это вход, расположенный между двумя цепями, который может открывать и закрывать их или держать их обе открытыми с помощью положения остановки.
Его задача — изменить рабочее состояние определенного элемента оборудования. Существует несколько вариантов этого устройства, включая двухполюсный переключатель мгновенного действия, ползунковый переключатель и поворотный переключатель. Подробнее читайте в статье Биполярный и монополярный переключатель: что это такое?

Двухполюсный кулисный переключатель

Двухполюсный кулисный переключатель представляет собой монтируемое на панели устройство, состоящее из кнопки, которая после нажатия остается в фиксированном положении до дальнейшего использования. Осевой двухполюсный переключатель, напротив, при нажатии всегда возвращается в исходное положение. Эта разница не влияет на работу устройства, а является эстетической особенностью предпочтения. Кнопка двухполюсного кулисного переключателя обычно имеет маркировку 0/I, которая указывает, в каком положении ток прерывается и в каком полюсе он начинается.

Кто такая SLIM Srl, от первоначального производства электромеханических выключателей до разработки индивидуальных световых решений? Нажмите ниже и просмотрите профиль компании, чтобы лучше узнать нашу компанию!



Символ переключателя: как его добавить

Символы, которые добавляются к клавишам переключателей, часто представляют собой стандартный символ включения-выключения или соответствующий символ ввода/вывода. Пользователь может запросить настройку коммутаторов серии SLIM с помощью стандартной или индивидуальной трафаретной печати. Трафаретная печать может быть белой или черной в зависимости от цвета линз, выбранного для переключателя. У заказчика есть возможность настроить символ двухполюсного выключателя с помощью конфигуратора в соответствии со своими требованиями.



Коммутаторы SLIM: полное предложение

Чтобы дополнить ассортимент доступных коммутаторов, SLIM работает с исключительным партнером. Это итальянская компания Comelux, лидер в разработке и производстве высоконадежных, сертифицированных по качеству выключателей.

В предложение входят однополюсные и двухполюсные блоки управления, доступные для различных размеров шаблона для сверления. Модели CR1, CR2, CR3, CR5, CR7 и SZ10 представляют собой устройства управления, которые могут быть сконфигурированы как светящиеся или несветящиеся в зависимости от требований проектировщика. Пользователь может выбрать собственную конфигурацию светящегося двухполюсного выключателя, запросив один из следующих источников: лампа накаливания, неон/фтор, светодиод.

Для всех выключателей серии SLIM также можно повысить степень защиты кнопки с передней стороны панели, добавив специальные защитные чехлы от воды или других веществ. Эта защита из ПВХ доступна для различных размеров компонентов SLIM и необходима во всех тех случаях, когда требуется непроницаемость для жидкостей (IP65). По желанию пользователя возможна сборка данной защиты непосредственно на выключателе или, при желании, поставка ее отдельно.

Хотите получить дополнительную информацию о дизайнерских решениях, предлагаемых SLIM? Нажмите на кнопку ниже и не стесняйтесь обращаться к нам!

электрика — Как убрать один трехпозиционный переключатель, чтобы оставить только один переключатель в цепи освещения, в которую он включен?

спросил 7 лет, 9 месяцев назад

Изменено 6 месяцев назад

Просмотрено 168 тысяч раз

У меня на кухне две лампы. На одном конце кухни у меня есть 2-позиционный выключатель, который управляет обоими комплектами освещения, а на другом конце у меня есть один выключатель, который управляет освещением в этом конце кухни. Я хочу полностью исключить одноклавишный выключатель света, чтобы он просто оставил двухклавишный выключатель для управления обоими наборами огней.

Как мне это сделать?

• электрика
• освещение
• выключатель

3

Ваша цепь содержит два трехпозиционных переключателя. Ссылаясь на диаграмму ниже:

• , если коммутатор с , входящий «горячий» — это тот, от которого вы хотите единое управление (показано слева) —

1) заменить этот переключатель на однополюсный

2) подключить любой из проводов «путешественника» к стороне нагрузки

3) снимите другой (ненужный) переключатель и подсоедините дорожный провод, использованный в шаге 2, к «переключаемому горячему» проводу, который идет к фарам.

4) неиспользуемый «путевой» провод заброшен

• Если переключатель без , входящий «горячий» — это тот, от которого вы хотите единое управление (показано справа) —

1) снять выключатель с входящего горячего (показан слева) и подключить входящий горячий к любому из проводов «путешественника»

2) замените другой выключатель (показан справа) однополюсным выключателем

3) подсоедините «передвижной» провод, использованный в шаге 1, к одной стороне выключателя

4) подсоедините «горячий выключатель», который идет к фонарям с другой стороны выключателя.

5) неиспользуемый «дорожный» провод заброшен

6

Замените двойной полюс одинарным. Закройте красный конец с обоих концов, оставьте белый и черный как обычно прикрепленными к оставшемуся переключателю и соедините черный и белый вместе на снятом переключателе.

1

Чтобы расширить ответ Пола. Поскольку все остальные чертовски сложны. Но ему не хватало деталей.

Шаг 1: Удалите трехпозиционный переключатель с перекрестка, который вы хотите оставить, и (при условии, что это горячий источник) замените переключатель на однополюсный. (продолжение на шаге 2)

Знание 1: 3-позиционные переключатели имеют только 1 горячий (черный). Затем два провода, проходящие через второй, переключаются на цепь, называемую путешественниками.

Знание 2: На выключателе питания белые связаны вместе и закрыты колпачками. Оставьте их такими.

Шаг 2: Поместите черный в один из горячих столбов (золотой)

Шаг 3: Найдите путешественника (белого или красного) и прикрепите его к другому горячему столбу. (мой был красным)

Шаг 4: Когда трехходовой переключатель будет удален, возьмите выбранного путешественника (у меня был красный). свяжите его вместе с Power Traveller (у меня был черный)

Знание 3: Вы можете пробовать и ошибаться, что вы связываете воедино, пока вы убедитесь, что питание на входе.
