Почему генератор ВАЗ 2110 не дает зарядку. Каковы основные причины отсутствия зарядки от генератора. Как проверить и устранить неисправности генератора ВАЗ 2110. Какие компоненты системы зарядки могут выйти из строя. Как самостоятельно продиагностировать проблемы с генератором.

Основные причины отсутствия зарядки от генератора ВАЗ 2110

Генератор является важнейшим элементом электрической системы автомобиля ВАЗ 2110, обеспечивающим зарядку аккумулятора и питание электрооборудования во время работы двигателя. Если генератор перестает давать зарядку, это может привести к быстрому разряду аккумулятора и остановке двигателя. Рассмотрим основные причины, по которым генератор ВАЗ 2110 может перестать вырабатывать электроэнергию:

• Обрыв или ослабление приводного ремня генератора
• Выход из строя регулятора напряжения
• Повреждение диодного моста или выпрямительного блока
• Износ или зависание щеток генератора
• Межвитковое замыкание или обрыв в обмотках статора/ротора
• Выход из строя подшипников генератора
• Окисление контактных колец ротора
• Обрыв проводов в цепи возбуждения или силовой цепи

Как проверить работоспособность генератора ВАЗ 2110

Прежде чем приступать к ремонту, необходимо убедиться, что проблема действительно в генераторе. Для этого можно выполнить следующие проверки:

1. Измерить напряжение на клеммах аккумулятора при работающем двигателе — оно должно быть 13,8-14,4 В
2. Проверить натяжение и состояние приводного ремня
3. Осмотреть провода, идущие к генератору, на предмет повреждений
4. Проверить работу контрольной лампы заряда на приборной панели
5. Измерить ток отдачи генератора с помощью токовых клещей

Если при этих проверках выявлены отклонения, то вероятнее всего проблема именно в генераторе или его цепях.

Диагностика и устранение неисправностей генератора ВАЗ 2110

После того, как установлено, что генератор не дает зарядку, необходимо выполнить его детальную диагностику:

1. Проверка приводного ремня

Осмотрите ремень на наличие трещин, расслоений или разрывов. Проверьте его натяжение — при нажатии пальцем посередине между шкивами прогиб должен составлять 10-15 мм. При необходимости замените ремень или отрегулируйте его натяжение.

2. Диагностика регулятора напряжения

Измерьте напряжение на выводе «D» генератора — оно должно быть около 14 В. Если напряжения нет или оно значительно отличается от нормы, вероятнее всего вышел из строя регулятор напряжения. Его необходимо заменить.

3. Проверка щеточного узла

Снимите заднюю крышку генератора и проверьте состояние щеток. Если их длина менее 8 мм или они заклинили в щеткодержателе, замените щеточный узел. Также проверьте состояние контактных колец ротора — при сильном износе или окислении их необходимо проточить.

4. Диагностика обмоток ротора и статора

С помощью мультиметра проверьте сопротивление и отсутствие замыканий в обмотках ротора и статора. При обнаружении межвитковых замыканий или обрывов необходима замена соответствующих узлов.

Как проверить диодный мост генератора ВАЗ 2110

Выпрямительный блок (диодный мост) преобразует переменный ток, вырабатываемый генератором, в постоянный. Его неисправность — одна из распространенных причин отсутствия зарядки. Для проверки диодного моста:

1. Отсоедините выпрямительный блок от генератора
2. Проверьте каждый диод с помощью мультиметра в режиме «прозвонки»
3. Исправный диод должен пропускать ток только в одном направлении
4. При обнаружении пробитых или вышедших из строя диодов замените весь выпрямительный блок

Неисправный диодный мост может вызывать повышенный саморазряд аккумулятора, когда двигатель заглушен.

Признаки неисправности подшипников генератора ВАЗ 2110

Подшипники обеспечивают вращение ротора генератора. Их износ или повреждение приводит к повышенному шуму при работе и снижению выработки электроэнергии. Основные признаки неисправности подшипников генератора:

• Повышенный гул или свист при работе генератора
• Появление вибраций
• Увеличенный люфт вала ротора
• Нагрев корпуса генератора в районе подшипников

При обнаружении этих признаков необходимо заменить подшипники генератора. Обычно меняются оба подшипника одновременно.

Возможные проблемы в цепи возбуждения генератора

Цепь возбуждения обеспечивает создание магнитного поля в роторе генератора. Неисправности в этой цепи могут привести к отсутствию зарядки. Основные проблемы:

• Обрыв провода, идущего к выводу «D» генератора
• Неисправность контрольной лампы заряда
• Окисление контактов в разъемах
• Неисправность дополнительного резистора в цепи возбуждения

Для проверки цепи возбуждения необходимо прозвонить все провода и разъемы от аккумулятора до генератора. При обнаружении обрывов или плохих контактов устранить неисправность.

Как проверить работу генератора с помощью вольтметра

Простой способ проверки работоспособности генератора — измерение напряжения в бортовой сети автомобиля:

1. Подключите вольтметр к клеммам аккумулятора
2. Запустите двигатель и дайте ему поработать на холостых оборотах
3. Напряжение должно быть в пределах 13,8-14,4 В
4. Увеличьте обороты до 2000-3000 об/мин
5. Напряжение не должно превышать 14,7 В
6. Включите мощные потребители (фары, вентилятор печки) — напряжение не должно опускаться ниже 13 В

Если напряжение не соответствует указанным значениям, то генератор неисправен или неправильно отрегулирован.

Замена щеток генератора ВАЗ 2110

Щетки обеспечивают передачу тока к обмотке ротора через контактные кольца. Их износ — одна из частых причин выхода генератора из строя. Для замены щеток:

1. Снимите генератор с автомобиля
2. Открутите винты крепления задней крышки
3. Снимите щеткодержатель
4. Извлеките старые щетки
5. Установите новые щетки, соблюдая полярность
6. Соберите генератор в обратном порядке

Рекомендуется менять щетки, если их длина стала меньше 8 мм. Также стоит проверить состояние контактных колец ротора — при сильном износе их необходимо проточить.

Что делать, если генератор ВАЗ 2110 не дает зарядку на холостых оборотах

Иногда генератор не дает зарядку только на холостых оборотах, а при увеличении оборотов двигателя начинает работать нормально. Это может быть вызвано следующими причинами:

• Ослабление натяжения приводного ремня
• Неисправность регулятора напряжения
• Окисление щеток или контактных колец
• Повышенное сопротивление в цепи возбуждения

Для устранения проблемы необходимо проверить натяжение ремня, состояние щеточного узла и цепи возбуждения. Если эти узлы исправны, вероятнее всего требуется замена регулятора напряжения.

Ваз 2110 не возбуждается генератор

Главная » Разное » Ваз 2110 не возбуждается генератор

ВАЗ 2110 нет возбуждения генератора

Генератор заряд дает (13,25 — холостые, 14.01 — прогазовка).

Фотоотчет по проверке цепей возбуждения генератора.

электросхема генератора 5122 3771.

Временами нет возбуждения гены.

Схема подключения генератора автомобиля ВАЗ-2110.

Генератор ВАЗ 2112(10).

Генератор ВАЗ 2112(10).

фото, фотография, Генератор_Проверка цепей возбуждения.

Как разобрать форсунку ваз 2110 Автомобильные.

Как снять генератор.

Характеристика генератора с параллельным возбуждением.

генератора ВАЗ-2110, 21102, 2111, 2112.

1 — генератор; 2 — контрольная лампа; 3 — аккумуляторная батарея.

Устройство генератора схема.

Устраняем скрипы и дребезг обшивок дверей ваз 2110.

Не работает ремень безопасности ваз 2110.

Работа генератора тоже часто нарушается из — за плохого контакта в местах с…

Схема автомобильного генератора ваз 2110.

Конструкция и проверка генераторов автомобиля Нива ВАЗ-21213, 21214.

Фотоотчет по проверке цепей возбуждения генератора.

Избавился от перегазовки для возбуждения генератора — Lada 2110, 1.5 liter, 2001 year on DRIVE2

Привет всем!
Ранее мною был закуплен и установлен Регулятор напряжения термооптимизированный (61.3702-08), ну думаю все понимают для чего, с ним были свои нюансы, но это не по теме ))).
Значится так — напряжение бортовой сети поднялось, а вот появилась другая проблемка — после того как завел авто, не возбуждался генератор, лампа зарядки тухла только после нажатия «гашетки» и подъема оборотов, ну где-то до 3000 тис. , что, как мне показалось для холодного мотора не очень полезным, а на аккумуляторе прогревать тазик — чревато последствиями.
Так вот, регулятор на сток менять не хотелось — ведь напряжение в норме, да и бабло потрачено. Начал копать тырнет.

И вот оно:
В некоторых десятках, не знаю от чего это зависит, параллельно лампе-индикатору заряда аккумулятора стоит резистор, вроде-бы это называется — шунт, в электронике не шарю.
Номинал, по разным источникам 50 или 70 Ом, также нашел что мощность данного резистора 2 Вт, и вот эксперимент с выпаянным резистором из какой-то не рабочей платы в 60 Ом обрадовал меня, зарядка пошла сразу, но при просто включенном зажигании, то-есть нагрузка на этот малюсенький резистор идет, а он греется (((
Далее, поездка на радиорынок, закупка резистора 56 Ом 1 Вт, ура всё работает, ничего не греется.
Далее просто фото.
Резистору пришлось менять месторасположение, не вставала на место крышка приборки.

ОБЯЗАТЕЛЬНО К ПРОЧТЕНИЮ:
В данный момент резистор выпаян, так как садился аккумулятор.

Так что, устанавливая такую штуку следите за просадкой в сети!

Сверху 56 Ом, 1 Вт. Снизу 60 Ом, мало Вт

Приборка без задней крышки VDO

Не правильно расположенный резистор

Правильно расположенный резистор

Закрываем, все ОК

Возбуждаем генератор — Лада 2108, 1.5 л., 2001 года на DRIVE2

Вчера поспорил с одним человеком на «Драйве», можно ли подключать обмотку возбуждения непосредственно к аккумулятору. Человек утверждал, что так оно и вообще всегда подключено, всего лишь через замок зажигания. И что вообще через диод или как, неважно, «не к 220 же». Увы, часто люди утверждают, не вдаваясь в подробности устройства.
Поэтому расскажу, как работает возбуждение генератора на ВАЗ-2108 и подобных. Не буду полностью расписывать как сие устроено, а только расскажу, что можно, что нельзя и почему.
Отмечу, что речь идёт о семействе LADA Samara, но это же применимо и к 110, и с некоторыми оговорками к Priora, Kalina и Granta.

Если отвечать на вопрос коротко,

можно ли подвести возбуждение от аккумулятора , то да, можно, но через диод.

Более подробно. Если вдруг пропало возбуждение генератора, то можно подвести напряжение от аккумулятора ко входу D генератора во время или сразу после запуска двигателя. Вскоре исправный генератор должен перейти в режим самовозбуждения от вырабатываемого им самим напряжения. Подключать нужно через диод, но не напрямую, иначе рискуете спалить допдиоды генератора. И естественно, только при включенном зажигании, иначе посадите аккумулятор во время стоянки.

Теперь совсем подробно.
Сам по себе, просто посредством вращения ротора, генератор не станет вырабатывать напряжение. Чтобы он начал это делать, его нужно возбудить — «дать пинка», и для этого в нём есть обмотка возбуждения, которая потребляет некоторый ток. Напряжение на неё подводится через контакт D генератора и регулятор напряжения. Регулятор также отключает обмотку при превышении вырабатываемого напряжения, собственно в этом и вся его функция.

Есть 2 режима питания обмотки возбуждения. Стартовый, когда двигатель запускается; и рабочий, когда генератор уже работает. В первом случае питание на обмотку подается от аккумулятора через лампу контроля заряда и последовательно включенный с ней диод. Во втором случае, когда генератор начал вырабатывать напряжение, питание обмотки идёт через его 3 дополнительных диода — автономно.

Стрелкой показан один из дополнительных диодов — диодов обмотки возбуждения. Видно, насколько он отличается от основных, больших диодов.

Бывает, что генератор не хочет возбуждаться.
Самый первый и простой возможный вариант здесь — проверить клемму контакте D генератора, там может быть плохой контакт, всё очень просто: поджимаем, зачищаем, радуемся.
Другой вариант: перегорела контрольная лампа заряда. Естественно, её можно заменить. Но если менять сейчас ну никак, в дороге например, есть следующие варианты:
— «газануть», и вполне вероятно, что генератор возбудится, благодаря остаточной намагниченности;
— подать напряжение на обмотку возбуждения искусственно, т.е. отдельным проводом с аккумулятора.
Вот о последнем способе и поговорим.

Берём провод, последовательно с ним диод и подключаем от плюса аккумулятора к D-контакту генератора. Если генератор исправен, он перейдет в автономный режим, и провод можно будет отключить.
Теперь главное: нахрена козе баян зачем нужен диод. А нужен он для того, чтобы не убить дополнительные диоды. Посмотрим схему:

Адаптированная и откорректированная схема заряда LADA Samara.

Обмотка возбуждения ВАЗ-2108 и подобных автомобилей питается не от основных диодов, а от дополнительных, специально для неё предназначенных (на схеме — слева горизонтально). Эти диоды рассчитаны на небольшой ток. Если пробежаться по схеме, то видно, что никуда более, чем на обмотку возбуждения, ток с них попасть не может.
Если же мы подключим «+» аккумулятора прямо к D-контакту (он же 61), и генератор возбудится и начнёт вырабатывать напряжение, то ток потечёт как через 3 основных диода, так и через 3 дополнительных — параллельно. И потечёт он на всю нагрузку автомобиля! А допдиоды слаботочные, и они элементарно могут сгореть, что повлечёт полную потерю возбуждения и замену диодного моста или по крайней мере этих диодов.

Движение тока в случае подключения аккумулятора напрямую к обмотке возбуждения.

Если же мы запитываем обмотку через диод, то он допускает ток только от аккумулятора, но не наоборот.

Возвращаясь к моему спору с тем человеком, который утверждал, что «похрен через диод, через лампу или предохранитель«. Да, похрен, но только если это касается генераторов без допдиодов обмотки возбуждения, а это генераторы ВАЗ-2101, некоторой «классики», «камазовские» и возможно какие-то ещё. Да, в таких генераторах обмотка запитана прямо от основных диодов, а им в свою очередь откровенно пофиг, какой ток через них идёт — они же и служат для основного питания. Но такое не прокатит на «переднем приводе»!

И ещё, если обратить внимание на первую схему, то там зелёным выделены 2 резистора и диод. Эта группа также может давать стартовое возбуждение, даже если перегорела лампа контроля заряда — фактически это обход. А диод в ней предотвращает запитывание всей нагрузки в обратном направлении: от допдиодов на остальную схему автомобиля.
Кстати, эта группа есть не на всех схемах LADA Samara. В частности здесь приведена схема ВАЗ-2114, но на схеме ВАЗ-2108 (первые выпуски) есть только резисторы, а на схеме ВАЗ-2115 этой группы нет вообще. На ВАЗ-2110 также такого обхода уже, увы, нет, так что если лампа контроля заряда перегорела (что можно и не заметить), то всё — только внешнее возбуждение или «прогазовка».
Отсюда, кстати, мораль: следите за исправностью этой лампы, а то можно в дороге остаться с севшим аккумулятором, не заметив, что генератор не даёт зарядку.
И мораль номер два: при замене этой лампы на светодиод, питание на обмотку возбуждения также не пойдёт!

Ну и разумеется, если видны явные симптомы неисправности генератора, не нужно делать костыли, заводить «левые» провода, да ещё не зная, как всё это устроено — риск может быть велик. Лучше займитесь ремонтом генератора и цепей заряда.

Надеюсь, объяснил понятно. Если есть вопросы, буду рад ответить.

Ремонт и Доработка» на DRIVE2

Привет всем!
Ранее мною был закуплен и установлен Регулятор напряжения термооптимизированный (61. 3702-08), ну думаю все понимают для чего, с ним были свои нюансы, но это не по теме ))).
Значится так — напряжение бортовой сети поднялось, а вот появилась другая проблемка — после того как завел авто, не возбуждался генератор, лампа зарядки тухла только после нажатия «гашетки» и подъема оборотов, ну где-то до 3000 тис., что, как мне показалось для холодного мотора не очень полезным, а на аккумуляторе прогревать тазик — чревато последствиями.
Так вот, регулятор на сток менять не хотелось — ведь напряжение в норме, да и бабло потрачено. Начал копать тЫрнет.
И вот оно:
В некоторых десятках, не знаю от чего это зависит, параллельно лампе-индикатору заряда аккумулятора стоит резистор, вроде-бы это называется — шунт, в электронике не шарю.
Номинал, по разным источникам 50 или 70 Ом, также нашел что мощность данного резистора 2 Вт, и вот эксперимент с выпаянным резистором из какой-то не рабочей платы в 60 Ом обрадовал меня, зарядка пошла сразу, но при просто включенном зажигании, то-есть нагрузка на этот малюсенький резистор идет, а он греется (((
Далее, поездка на радиорынок, закупка резистора 56 Ом 1 Вт, ура всё работает, ничего не греется.
Далее просто фото.
Резистору пришлось менять месторасположение, не вставала на место крышка приборки.

Сверху 56 Ом, 1 Вт. Снизу 60 Ом, мало Вт

Приборка без задней крышки VDO

Не правильно расположенный резистор

Правильно расположенный резистор

Закрываем, все ОК

Неделя эксплуатации, вибрация, не правильная пайка, отошла нога. Припаял залил термоклеем.

Техническая характеристика генератора — Лада 2110, 1.5 л., 2006 года на DRIVE2

Были проблемы с генератором не давал зарядку мне помогла вот эта статья может кому пригодица.

Техническая характеристика генератора
Максимальная сила тока отдачи (при 13 В и 6000 мин), А…80
Пределы регулируемого напряжения, В…13,2-14,7
Передаточное отношение двигатель — генератор…2,4

Особенности устройства генератора ваз 2110, ваз 2111, ваз 2112
Генератор типа 94.3701 — переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). На части автомобилей семейства ваз 2110 может быть установлен генератор ААК-5102 производства Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей. В данной главе описывается только генератор 94.3701. Статор 10 (рис. 7-5) и крышки 9 и 11 стянуты четырьмя винтами. Вал ротора 16 вращается в подшипниках 3 и 13, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4. Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный, выпрямительным блоком 1, прикрепленным к крышке 9. Электронный регулятор 7 напряжения объединен в один блок со щеткодержателем и крепится также к крышке 9. Схема соединений генератора показана на рис. 7-6. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу, расположенную в комбинации приборов 5. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Вывод «W» генератора на автомобилях семейства ваз 2110 не используется. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностя

Генератор

рис. 7-5.
Генератор94.3701:
1 — выпрямительный блок; 2 — втулка подшипника; 3 — задний подшипник вала ротора; 4 — контактные кольца; 5 — вывод «В+» генератора; 6 — кожух; 7 — регулятор напряжения со щеткодержателем; 8 — стяжной винт; 9 — задняя крышка; 10 — статор; 11 — передняя крышка; 12 — дистанционное кольцо; 13 — передний подшипник; 14 — шкив; 15 — шайба; 16 — ротор

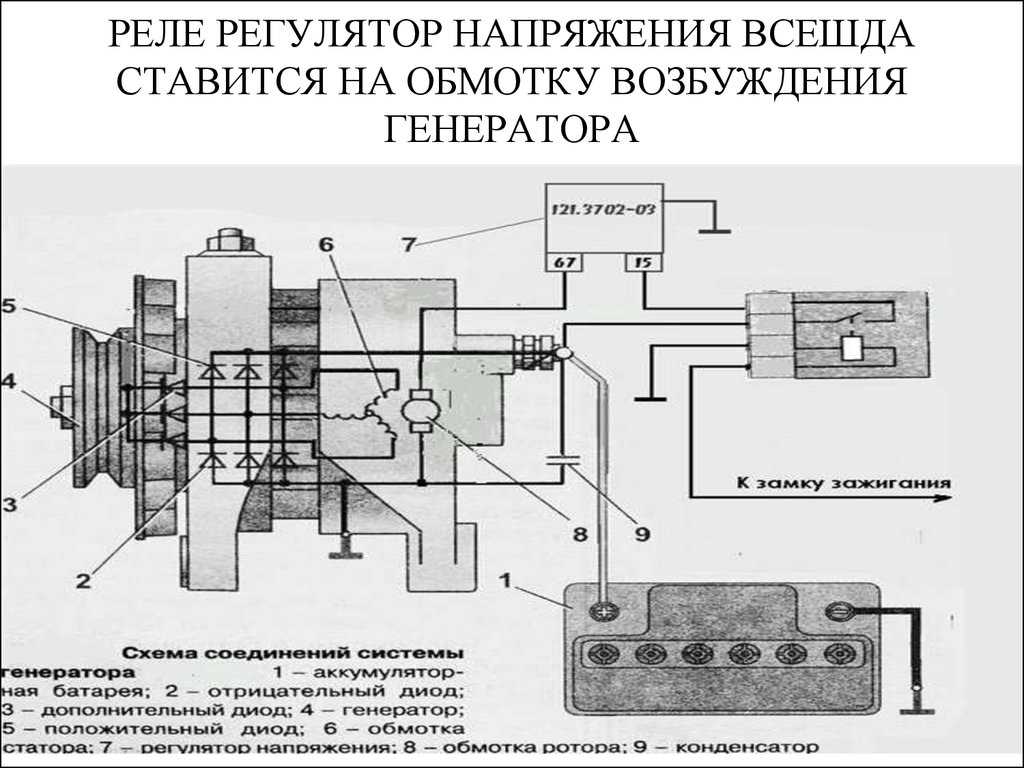

Схема соединений системы генератора:

рис. 7-6. Схема соединений системы генератора:
1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — выключатель зажигания; 6 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Предупреждения
«Минус «аккумуляторной батареи всегда должен соединяться с массой, а «плюс»- подключаться к зажиму «В+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора и они повредятся. Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля ваз 2110, ваз 2111, ваз 2112. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с ‘массой». При этом через вентили протекает значительный ток и они повреждаются. Проверять генератор можно только с помощью амперметра и вольтметра. Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание). Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток. При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

Возможные неисправности генератора ваз 2110, ваз 2111, ваз 2112, их причины и методы устранения
Причина неисправности Метод устранения
Контрольная лампа не загорается при включении зажигания
Контрольные приборы не работают
1. Перегорел предохранитель F19 в монтажном блоке
2. Обрыв в цепи питания комбинации приборов:
не подается напряжение от монтажного блока к комбинации приборов;
не подается напряжение от выключателя зажигания к монтажному блоку
3. Не срабатывает выключатель зажигания

1. Замените предохранитель
2. Проделайте следующее:
проверьте провод «О» и его соединения от монтажного блока до комбинации приборов;
проверьте провод «ГП» и его соединения от выключателя зажигания до монтажного блока
3. Проверьте, замените неисправную контактную часть выключателя зажигания
Контрольная лампа не загорается при включении зажигания и не горит при работе двигателя
Контрольные приборы работают
Аккумуляторная батарея разряжена
1. Перегорела контрольная лампа или недостаточный прижим контактов патрона лампы к печатной плате
2. Обрыв в цепи между комбинацией приборов и штекером «D» генератора
3. Износ или зависание щеток, окисление контактных колец

4. Поврежден регулятор напряжения (обрыв между выводом «DF» и «массой»)
5. Отсоединился провод от вывода «D+» щеткодержателя
6. Короткое замыкание в положительных вентилях
7. Отпайка выводов обмотки возбуждения от контактных колец 1. Замените перегоревшую контрольную лампу, подогните контакты патрона лампы или замените его
2. Проверьте «КБ» провод и его соединения от генератора до комбинации приборов
3. Замените щеткодержатель со щетками, протрите кольца салфеткой, смоченной в бензине
4. Замените регулятор напряжения

5. Присоедините провод
6. Замените выпрямительный блок
7. Припаяйте выводы или замените ротор генератора
Контрольная лампа ярко горит или светится в полнакала при работе двигателя
Аккумуляторная батарея разряжена
1. Проскальзывание ремня привода генератора
2. Поврежден регулятор напряжения
3. Повреждены вентили выпрямительного блока
4. Повреждены диоды питания обмотки возбуждения
5. Отпайка выводов обмотки возбуждения от контактных колец
6. Обрыв или короткое замыкание в обмотке статора, замыкание ее на «массу» 1. Отрегулируйте натяжение ремня
2. Замените регулятор напряжения
3. Замените выпрямительный блок
4. Замените диоды или выпрямительный блок
5. Припаяйте выводы или замените ротор генератора
6. Замените статор генератора

Контрольная лампа светится при работе двигателя
Аккумуляторная батарея перезаряжается
Поврежден регулятор напряжения (короткое замыкание между выводом «DF» и «массой») Замените регулятор напряжения
Повышенная шумность генератора
1. Повреждены подшипники генератора

2. Межвитковое замыкание или замыкание на «массу» обмотки статора («вой» генератора)
3. Короткое замыкание в одном из вентилей генератора 1. Замените задний подшипник или переднюю крышку с подшипником
2. Замените статор

3. Замените выпрямительный блок

Лада 2109 ♛Luxury♛ › Бортжурнал › Возбуждение генератора только после нажатия на газ. Решение проблемы!

Полный размер

Многие как я почитал сталкнулись с этой проблемой у некоторых решине заняло несколько лет, поэтому решил рассказать.
И так суть проблемы. Мы заводим машину а генератор не даёт заряд пока не нажмёшь на газ. Сначала до 2500 тысяч (приходилось сквозь слёзы в мороз газовать на холодную), а сейчас и вовсе до 5000 (чтобы возбудить обмотку генератора.
Собственно решение очень простое. На понадобиться 2 папы, 2 мамы, и диод 1000в 10А. Собираем как на фото.

Полный размер

Полный размер

Один конец нашей конструкции подсоединяем к реле стартера, второй конец к возбуждение генератора. (то есть снимаем маму, вставляем папу в неё, а в генератор одеваем маму, так же со стартером). Если и так не понятно, то в коменты вопросы)

Полный размер

Полный размер

Теперь о том как получилось у меня. В магазине и во всём городе есть только 1000в 3А. Поэтому я в эту же цепь врезаю последовательно лампочку 12в 5w (в габаритах задних с завода стоит на 2109).

Полный размер

Полный размер

Если после того как завели генератор не заработал, то поменяйте направление диода, или просто разверните цепь. (первый раз так было)
Если кому помог — очень рад)
Всем ровных дорог)

Цена вопроса: 50 ₽ Пробег: 88 821 км

Генератор на ваз 2110 не дает зарядку причины

Генератор в автомобиле превращает механическую энергию в электрическую. После запуска автомобиля, генератор начинает работать и дает заряд аккумулятору, а также всему электрооборудованию, которое установлено на авто.

Генератор находится под капотом, в работу его приводит коленвал. Иногда может случиться, что генератор на ваз 2110 не дает зарядку. Это может привести к обесточиванию автомобиля и спустя некоторое время движения автомобиля, он больше не сможет передвигаться.

Где находится генератор ваз 2110

Если генератор исправно работает, то не стоит периодически подзаряжать аккумулятор внешними зарядками. Он должен исправно работать в течении многого времени, заряжаясь только от генератора. В аккумуляторе должно постоянно оставаться 50-60% резервного заряда.

Для автомобиля ваз 2110 могут использоваться два вида генераторов. Если автомобиль карбюраторный, то номер генератора будет 9402-3701. Если авто инжекторное, то номер генератора такой 3202-3771. Хоть они не особо и не отличаются между собой, но характер неисправностей у них одинаковый.

Например, на ваз 2110 инжектор 8 клапанов генератор не дает зарядку, причин всего несколько:

Когда генератор автомобиля ваз 2110 не дает зарядку, причины могут быть и другие. Генератор может быть поврежден механически. Контакты со временем окисляются. Где-то могут просто отойти, плохое крепление проводов тоже может привести к неисправности генератора. Нужно уделять особое внимание ротору. Так как на корпусе ротора, может произойти замыкание.

Причины поломки генератора ваз 2110

Для того, чтобы выявить причину нарушения работы генератора, необходимо рассмотреть все возможные варианты его поломки по отдельности.

• Сперва, по очередности необходимо отключать все цифровые устройства. Магнитолу, видеорегистратор, навигатор, колонки.
• После того, как все отключено, автомобиль не заведен и не прогрет, необходимо измерить отдачу тока. Отметка должна быть на нуле. Чем выше отметка, тем быстрее будет садиться аккумулятор в автомобиле. Даже за ночь может разрядиться в ноль. Если показатель хороший, можно заново все подключать, а затем снова проверить отдачу тока.
• Проблема может заключаться в самих подключаемых устройствах. Если показатели в норме, значит нужно проводить полную диагностику самого генератора.
• Причиной неисправности генератора может быть замыкание статора, повреждение в обмотке возбуждения, обрывы, пропало соединение между рабочими элементами в генераторе. Но решение всегда существует, просто нужно знать, что делать.
• Если все-таки дело в плохом соединение. Соединение может нарушиться из-за попадания масла на щетки, на кольца. Также если щетки зависают, если пружины осели. Иногда данную проблему можно решить просто, протерев бензином все. А иногда не обойдется без замены запчастей, которые уже износились. Если кольца окислились, их необходимо почистить с помощью наждачки.
• Генератор может не работать из-за обмоточного разрыва. Тогда на аккумулятор не поступает вообще никакой зарядки. Проверить это проще простого, положите руку на аккумулятор, если он будет греться под рукой, значит все-таки обрыв.
• Межвитковое замыкание. В любое время может начать греться обмотка и полетят катушки, поэтому нужно проверить все катушки по отдельности с помощью вольтметра.
• Перемыкание на корпусе ротора. Из-за перемыкания происходит общее замыкание всей обмотки и узел весь перестает работать. Чтобы проверить неисправность достаточно взять лампочку и провода. Подключить их к любому контакту и к ротору. Если лампочка загорелась, значит замыкание есть. После необходимо полностью заменить всю обмотку.
• Перемыкание на фазе обмотки. Если произошло перемыкание, то генератор будет сильно нагреваться и аккумулятор останется без зарядки.
• Перемыкание статора. Также будет греться генератор. Появляется гул и различные звуки. Опять же проверить можно благодаря лампочке и проводам. Решение проблемы обычное – замена катушки.
• Механические поломки генератора. Если шкив на генераторе перегревается, то заряд падает и аккумулятор получает незначительную зарядку. Прежде всего нужно делать диагностику всех контактов и искать переломанный.

Другие причины почему генератор на ваз 2110 не дает зарядку

Если проблема не в генераторе, а на панели горит зарядка, необходимо удостовериться в исправности лампочки на приборке и предохранителе.

1. Нужно попробовать заменить предохранитель, завести автомобиль и проверить приборную панель. Если лампочка не горит, значит проблема была в предохранителе, генератор не нужно трогать.
2. Иногда по дороге может оборвать ремень. Он изнашивается быстро, поэтому стоит постоянно возить с собой запасной, так как в любой момент его можно поменять и дальше передвигаться на автомобиле. Иногда ремень может просто ослабнуть и заряд на аккумулятор будет подаваться в меньшем количестве. Нужно просто с помощью регулировки подтянуть ремень, и проблема устранится.
3. При постоянной эксплуатации автомобиля, аккумулятор меняют примерно через три года. Но не нужно забывать про генератор, который может ускорить износ аккумулятора. Из-за этого разные приборы и электрика выйдет из строя. Поэтому необходимо с особым вниманием наблюдать за генератором.

---

Смотрите также

• Полировка царапин на кузове автомобиля метро динамо
• Как проверить лямбду
• Дэу ланос технические характеристики
• Для чего нужен путевой лист
• Причина неисправности двигателя
• Урал 4320 устройство тормозная система
• Разболтовка колесных дисков
• Не показывает уровень топлива ваз 2110
• Как проверить соленоид акпп
• Тормозная система брембо
• Заклинило ручник что делать

Разберемся как возбудит генератор напрямую без аккумулятора

Многих автомобилистов интересует, как можно возбудить генератор напрямую, без использования аккумулятора. Это нужно тем, кто часто ездит на большие расстояния, а автомобиль без зарядки АКБ от генератора проработает не дольше пары часов. Ниже рассмотрим, как это сделать.

Содержание

1. Немного об эффекте возбуждения
2. Схема генератора
3. Как возбудить генератор
4. Основные неисправности генератора
5. Как проверить генератор при помощи лампочки и мультиметра
6. Вывод

Немного об эффекте возбуждения

Напряжение, формируемое генератором при разных оборотах работы мотора, регулируется обмотками возбуждения. Сила тока поддерживается на постоянном напряжении в пределах 13.8-14.2 В. Для обеспечения питанием всех систем автомобиля, в нем предусмотрен регулятор напряжения (РН). Устройство размещается внутри генератора и встречается как в отечественном автопроме, так и на машинах зарубежного производства. В народе его называют шоколадкой либо таблеткой.

Генератор соединяется с аккумуляторной батареей плюсовым выводом «30» (часто встречается название «плюс», «В» или «ВАТ»). Зажим с отрицательным потенциалом обозначается как «31» (встречается название «D» и «В-»). Контакт от «шоколадки», который используется для подачи напряжения от сети автомобиля после включения зажигания, обозначается как вывод «15» («S»). Контакт для подачи питания на индикатор зарядки отмечается как «61» («D+»).

Прекращение подзарядки аккумулятора от генератора, в большинстве случаев, указывает на выход из строя «таблетки». Но не стоит расстраиваться, ведь в таком случае можно подать напряжение на обмотки возбуждения и добраться до ближайшего магазина либо автосервиса. Итак, чтобы не разрядить батарею в ноль, потребуется отсоединить «таблетку», а после возбудить генератор.

Схема генератора

Чтобы суметь в нужный момент возбудить генератор, без применения аккумулятора, следует внимательно изучить схему и принцип действия разных модификаций агрегатов. Важным моментом является понимание того, для чего он нужен вообще и какие именно функции выполняет.

Говоря простым языком генератор – это устройство, которое служит для преобразования механической энергии в электрическую. Он обеспечивает питанием все потребители электрического тока в автомобиле и подзаряжает АКБ во время работы двигателя. Размещается он в передней части мотора, а работает за счет кривошипного вала. На «гибридах» генератор используется как стартер. Однако такая схема иногда встречается и на авто с двигателем внутреннего сгорания, имеющих систему «стоп-старт».

Исходя из этого можно сделать вывод, что генераторы бывают двух типов, отличающихся по конструкции. Главное их различие заключается в том, как располагается выпрямительный блок, приводной шкив и вентилятор. Помимо этого, генераторы имеющие разную схему, отличаются и габаритными размерами. Основные параметры, независимо от типа, остаются одинаковыми – все они имеют в конструкции ротор (индуктор), статор и т.д.

Ниже приведена схема генератора отечественного производства. Встречается он практически на всех моделях авто нашего производства.

А это более современная схема, часто встречается на ВАЗ от «восьмерки» и выше.

Теперь рассмотрим схему подключения генератора и как он работает.

Основная задача, которую выполняет ротор генератора – создает магнитополе. В этих целях вал имеет обмотку возбудителя (или ВО). Он располагается на выступах «плюсовых» половинок. На валу тоже имеется контактная группа, которая состоит из двух медных ободков. По ним проходит напряжение на обмотку возбуждения, для этого они припаиваются к контактам ВО.

Важно! Иногда встречаются кольца из других металлов, например латунь либо сталь.

Помимо этого, на вал устанавливаются и крыльчатка вентилятора. Там же крепится и приводной шкив (ВПД). Еще одним важным узлом ротора является подшипник.

Относительно функций статора – он преобразовывает постоянное напряжение в переменное и состоит из металлического сердечника набранного из пластинок и обмотки. Статор имеет 46 специальных пазов, в которые укладывается обмотка. Он позволяет разместить в себе три обмотки, благодаря чему можно получить трехфазное соединение.

Выпрямительный блок служит для преобразования тока, который производится генератором из переменного в постоянный для последующей подачи его на потребители. Блок состоит из шести полупроводниковых диодов, на каждую фазу по два – плюс и минус генератора.

Щетки нужны для передачи вырабатываемого тока на кольца возбудителя. Состоят они из графитового элемента, щеточек, пружин для удержания и поджима. На современных генераторах этот узел совмещен с регулятором в единое целое.

«Шоколадка» необходима для поддержания токов генератора в заданных значениях. Сегодня можно встретить электронные либо гибридные регуляторы. В гибридном исполнении в схеме имеются радиодетали и электроприборы. В электронных – части выполнены при помощи технологий ТМТ.

Привод генератора работает благодаря вращениям ременной передачи. Это придает такую же скорость вращения и индуктору, что и требуется для его нормальной работы.

Отсюда в большинстве моделей генераторов обмотка возбуждения подключена отдельной группой, которая состоит из двух полупроводниковых диодов. Диодная схема чаще называется выпрямителем, и препятствует перетеканию тока из аккумулятора обратно по цепи в генератор при стоячем двигателе.

Стоит знать. При соединении обмотки схемой «звездочка» на нулевой вывод устанавливается два дополнительных силовых диода, это позволяет повысить мощность генератора на 15 %. Выпрямительный блок устанавливается на генератор с помощью припайки либо фиксируется механическим способом.

Регулятор является крайне важной деталью в схеме генератора, он отвечает за стабилизацию напряжения при изменениях частоты вращения кривошипного вала. Этот процесс полностью автоматический и проходит путем воздействия на обмотку возбуждения. То есть регулятор отвечает за частоту напряжения и длительность импульсов.

Интересно. Регулятор изменяет силу тока, которая подается на аккумулятор благодаря термокомпенсации напряжения. Проще говоря, чем теплее, тем меньше тока поступает на АКБ.

Как возбудить генератор

Что же потребуется для возбуждения генератора. Как упоминалось ранее следует первым делом снять «шоколадку», так как причина поломки кроется в ней. Затем соединяются плюсовые контакты на обоих устройствах, а минусовые в регуляторе разрезается и соединяется с «массой» щеток.

На клемме «30» генератора заизолировать провод. К выводной цепи «15» подключить индикатор не менее 15 Ватт. Это относится к генераторам серии Г222. На других моделях агрегатов возбуждение проводится способом подключения к выводу «В».

Схема самовозбуждения генератора.



На схеме отмечены диоды, которые бывают только на современных типах генераторов, на более ранних версиях их нет. Правильнее сказать, что схема в которой нет этих диодов – классическая, с ними – более новая.

У некоторых моделей генераторов якоря имеют в конструкции щетки. Их тоже нужно снять, а таблетку высверлить. Один из контактов подключается к плюсу якоря через диод, второй – к минусу.

Ток начинает поступать не сразу, а только после набора определенного числа оборотов. Исходя из показаний тахометра можно определить, что подача пойдет только после 4 тыс. оборотов в минуту. То есть разгоняем двигатель до 4 000 появляется напряжение, сбрасываем обороты до 1 000 напряжение пропадет. Это и есть принцип выработки тока при самовозбуждении.

Некоторые марки авто имеют малооборотистую силовую установку. В таком случае для увеличения начально скорости вращения придется что-то проделать со шкивом. На обычных моторах проблем возникнуть не должно.

Разбираем далее. Важно знать, что на выходе генератора мы получим не 12 В. При отсутствии регулятора (таблетки) агрегат выдаст все, что сможет в зависимости от оборотов, временами даже до 30 В. Например, при старте этот показатель подпрыгивает до 36 В. Увидеть это можно, подключив лампу под соответствующее напряжение на вывода генератора. А после, постепенно падает до 20 вольт.

Конечно, схему можно и доработать. Например, путем добавления конденсатора на плюсовый провод идущий к якорю. Это нужно для того, чтобы при снижении числа оборотов мотора не падало напряжение. Качественный конденсатор также будет не лишним на выходе, это обеспечит сглаживание первого скачка напряжения и регулирование последующих спадов.

Собирая такую схему стоит помнить о выдаче большого напряжения. Оно значительно выше нормальных 12 В, поэтому существует опасность спалить лампочку, ЭБУ и другую электронику автомобиля.

Помните! При работе от самовозбуждения генератор будет передавать всю выделяемую электроэнергию, которую сможет выработать, а это может вызвать сильный перегрев и самого агрегата. Небольшая перегрузка и можно идти за новым агрегатом. Соответственно применять такой способ рекомендуется только в случае крайней необходимости.

Основные неисправности генератора

Рассмотрим наиболее распространенные неисправности, характерные для автомобильного генератора:

1. Обрывы электроцепей, короткие замыкания и другие повреждения. Чтобы диагностировать такой дефект, необходимо проверить силу тока и показатель напряжения на выходных контактах агрегата. Исходя из полученной информации принимается решение о дальнейших действиях.
2. Также автомобилисты часто встречаются с такой неисправностью, как чрезмерно изношенные графитовые щетки, регулятор напряжения либо диодный мост. Любую изношенную и вышедшую из строя деталь следует заменить на новую. Что касается регулятора, то как упоминалось выше, он обеспечивает оптимальную подзарядку автомобильного аккумулятора исходя из температуры в моторном отсеке. Другими словами, устройство в автоматическом режиме определяет нужное напряжение для батареи в данных условиях. В некоторых моделях генераторов встречается ручное переключение режимов в зависимости от времени года. В таком случае низкие температуры не окажут негативного влияния на работу устройства. О выходе из строя реле, просигнализируют перепады напряжения в системе – это может быть слабый свет фар во время езды, которые загораются ярче при увеличении оборотов двигателя.
3. Неисправные подшипники. В случае поломки этого элемента появятся посторонние повышенные шумы, хотя такой же симптом наблюдается и при плохой смазке узла.
4. Шумы и вой. В случае обнаружения таких признаков, необходимо провести проверку сепараторных элементов, дорожек качения, контактные кольца на наличие проворотов. Такие симптомы также могут говорить и о возможном возникновении межвиткового замыкания обмотки статорного элемента либо тягового реле. В любом случае при выявлении посторонних шумов во время работы генератора рекомендуется провести тщательную диагностику состояния контактов.
5. Рабочая температура генератора иногда может достигать 90 С, однако в случае явного перегрева, необходимо немедленно проверить работоспособность диодного моста. Помимо этого, следует определить не перегружена ли бортовая сеть автомобиля дополнительными приборами и сторонними устройствами. В случае критического повышения температур первым делом потемнеет изоляция обмотки статора, в худшем случае она может даже расплавиться.
6. Сильный износ ремня генератора. При чрезмерном износе ремень агрегата может попросту порваться, что ведет к его неправильной работе в целом. То есть в таком случае на все потребители будет расходоваться электроэнергия из аккумуляторной батареи авто. В случае обрыва ремня генератор перестает выполнять свои функции, а значит у водителя есть совсем немного времени, чтобы доехать до ближайшего автосервиса или СТО. На такой дефект могут указать перепады напряжения в бортовой сети машины. В таком случае следует проверить ремень на целостность, внимательно осмотреть его поверхность на наличие трещит, надрывав, расслоений и других механических повреждений. В случае их обнаружения его рекомендуется заменить сразу.

При обнаружении любого дефекта лучше сразу заняться его устранением самостоятельно либо обратиться в автосервис. В противном случае вы рискуете наткнуться на более дорогостоящий ремонт.

Как проверить генератор при помощи лампочки и мультиметра

Проверка работоспособности генератора возможна несколькими способами, для этого потребуется применять определенные методы – это может быть замер тока отдачи генератора, падения напряжения на проводах, соединяющих токовый вывод генератора с аккумулятором либо проверка регулируемого напряжения.

Для диагностики понадобится мультиметр, аккумуляторная батарея и лампочка с припаянными на ее контакты проводами, провода для соединения генератора с аккумулятором, а также можно взять дрель с определенной головкой – она возможно понадобится для прокрутки ротора через гайку шкива.

Схема подключения выглядит следующим образом: выходная клемма «B+» и ротор D+. Лампа врезается между выходом генератора и контактом D+. Затем силовыми проводами соединяются «минус» на аккумуляторе с массой генератора. «Плюс» от АКБ соответственно с плюсом генератора и выводом B+. Конструкция надежно закрепляется в тисках и подключается.

Мультиметр переводится в режим измерения постоянного напряжения, один щуп подключается к «плюсу» аккумулятора, а второй к «минусу». Если все исправно, то загорится лампа, а напряжение должно быть 12.4 вольта.

Затем, при помощи дрели крутиться генератор. В этот момент лампа должна погаснуть, а напряжение вырасти до 14.9 В. Затем добавляется нагрузка – для этой цели можно использовать галогенную лампочку Н4. Он также вешается на клеммы АКБ, после чего должна загореться.

Далее опять дрелью проворачивается генератор. Вольтметр должен фиксировать напряжение уже 13.9 вольт. Без дрели аккумулятор должен выдавать напряжение примерно 12.2 вольта. Если этого не происходит или показания сильно отличаются, значит генератор неисправен.

Вывод

Возбудить генератор без использования аккумулятора не так сложно, главное соблюдать последовательность и правильность действий. Не забывайте, что с отключенным регулятором агрегат выдает большее напряжение, поэтому не стоит давать большие обороты иначе можно сжечь бортовую электронику. Применяйте метод в случае крайней необходимости.

Установка генератора ваз 2110 16 клапанов. Замена генератора: снятие и установка

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования при работающем двигателе. При выходе из строя этого узла полноценная работа автомобиля будет невозможна, поэтому водитель может столкнуться с определенными трудностями во время движения. Подробнее о принципе работы, а также о замене некоторых элементов этого узла вы можете прочитать ниже.

[Скрыть]

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию генерации магнитного поля. Этот компонент представляет собой вал, на котором установлена ​​обмотка возбуждения. Половина этой обмотки установлена ​​в специальных полюсных частях, а ток подается на обмотку благодаря токосъемным кольцам. Вращение ротора осуществляется благодаря ременной передаче, от привода.

Другим не менее важным компонентом является статор, который состоит из сердечника и обмотки. Этот механизм генерирует переменный ток, проходящий по электрической сети через контактные кольца. Для подачи тока на кольца конструкция узла дополнена специальными щетками. После них по схеме устанавливается выпрямительный блок, который используется для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей могут применяться разные схемы соединения обмоток.

Реле генераторной установки используется для поддержания напряжения в заданных пределах. Этот элемент при необходимости изменяет частоту, а также длительность электрических импульсов. По своей конструкции реле являются одновременно и контроллерами, и исполнительными элементами. Назначение этих компонентов — определить время, в течение которого обмотка возбуждения должна быть подключена к сети. В случае выхода из строя реле на аккумулятор будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формируемые в обмотке, составляют 13,2-14,7 вольт. Сам блок позволяет генерировать ток до 80 ампер. Важно, чтобы ремень генератора ВАЗ был правильно натянут, иначе работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него около 10 килограмм прогиб ремня должен быть не менее 8 мм (автор видео — канал В гараже Сандро) .

Особенности обслуживания

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы агрегат не пришлось ремонтировать, его необходимо правильно обслуживать. В целом данный агрегат имеет достаточно высокий запас прочности.

Какие особенности обслуживания необходимо соблюдать, чтобы предотвратить ремонт:

1. Необходимо помнить, что внешние поверхности агрегата всегда должны быть чистыми.
2. При проведении технического обслуживания также необходимо проверить качество крепления блока — он должен быть надежно зафиксирован в месте установки.
3. Не лишним будет проверить работоспособность регулятора напряжения; для этого используется мультиметр.
4. То же самое касается диагностики ремня. Как было сказано выше, в первую очередь нужно проверить его натяжение – ремень не должен быть слишком натянут, но и его ослабление также не допускается. Кроме того, диагностику состояния ремня следует проводить каждые 10 тыс. км пробега – на нем не должно быть следов повреждений, трещин, ремень не должен расслаиваться.
5. Еще одним пунктом технического обслуживания является проверка состояния подшипников. Для диагностики нужно демонтировать ремешок, а ротор блока прокрутить вручную. Если при вращении вы чувствуете люфт или даже небольшой задир, то подшипниковые устройства нуждаются в замене. То же касается и появления нехарактерных для их нормальной работы звуков.

Фотогалерея «Основные неисправности устройства»

Возможные неисправности и способы их устранения

Необходимость ремонта генераторного агрегата может возникнуть по разным причинам. Как показывает практика, самые распространенные из них – поломанные щетки или подшипники. О ремонте этих компонентов читайте ниже.

Порядок замены щеток

ВАЗ производится следующим образом:

1. В первую очередь необходимо отжать три защелки на корпусе устройства, по его бокам. Эти защелки крепят крышку к механизму.
2. Саму крышку можно снять и убрать. Это позволит вам получить доступ к регулятору.
3. На регуляторе есть два болта, которые фиксируют устройство — их нужно открутить. Затем потяните за регулятор и снимите его.
4. Оцените состояние щеток — если они рабочие, то длина этих элементов должна быть не менее 0,5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо ремонтировать путем замены щеток , либо менять сборку. Если производится ремонт, то понадобится паяльник, так как щеточный узел припаян к реле. Для начала нужно отпаять провода, подсоединенные к щеткам, а затем демонтировать блок, заменив его новым и надежно припаяв к контактам реле. Либо просто меняешь реле, а потом собираешь устройство в обратном порядке (автор видео канал ИЗО))) ЛЕНТА).

Как самостоятельно поменять подшипники?

Для замены подшипников выполните следующие действия:

1. На демонтированном генераторе необходимо заблокировать ротор, для этого используйте отвертку, после чего открутите шкив.
2. Далее, оттянув защелки, нужно снять корпус устройства. На двух половинках корпуса нужно сделать отметки, а затем при помощи отвертки нужно будет демонтировать переднюю крышку.
3. Затем нужно будет выбить подшипник из посадочного места, для этого нужно будет направить его на более подходящий предмет. Как вариант, можно использовать голову на 27.
4. После этого можно взять новый подшипниковый узел и заполнить его смазкой. Этот элемент следует прогнать через старый. Чтобы устройство было более надежно зафиксировано в месте установки, можно развальцевать края стамеской.
5. Теперь займемся задним подшипником. Для этого нужно подставить под нее либо толстую отвертку, либо тонкую стамеску, и ударить сверху несколько раз молотком, параллельно двигая отверткой в ​​обратном направлении. Демонтировать устройство можно с помощью рожкового ключа.

Видео «Как поменять ремень генератора?»

Наглядная инструкция по замене показана в видео ниже (автор — канал В гараже у Сандро).

Зачастую многие автовладельцы ВАЗ 2110-2112 слишком спешат при первой неисправности генератора и предпочитают заменить его новым, вместо того, чтобы просто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь рассмотрим процедуру, которую необходимо выполнить для снятия и установки блока.

Итак, чтобы без проблем его демонтировать, нам понадобится такой инструмент, как:

1. Головки торцевые на 10 и 13
2. Рукоятки с храповым механизмом или кривошипы

Перед началом ремонта необходимо обязательно отключить автомобильный аккумулятор, сняв минусовую клемму. В противном случае вы рискуете получить короткое замыкание при отключении плюсовых проводов генератора.

Видео по замене

Специально для этого поста решил сделать видеоинструкцию, чтобы понятно и понятно все объяснить.

Если у вас есть вопросы по видеообзору, вы можете задать их на моем канале YouTube. Ниже все будет представлено в привычном формате.

Фотоотчет по ремонту

Сразу хочу предупредить, что в данном примере моего ВАЗ 2110 генератор немного зажат кронштейном крепления, так как он отломился во время аварии, поэтому процедуру снятия во всем показать не могу тонкости. Но все же основные моменты будут достаточно наглядно показаны на фото.

Откручиваем гайку натяжителя, которая ниже показана стрелкой:

После этого отодвигаем генератор назад (в сторону салона), и снимаем ремень со шкивов. Теперь можно отсоединить все провода питания. Один «пучок» крепится шпилькой с гайкой, а другой заглушка просто фиксируется разъемом:

Далее можно открутить нижнюю гайку крепления генератора, предварительно подлезть под машину и снять защиту двигателя (если установлена) :

Обычно болт сидит плотно, поэтому его можно аккуратно и без чрезмерных усилий выбить рукоятью молотка:

После этого с обратной стороны пытаемся вынуть этот самый болт до конца :

Если менять собранное устройство, то установка проводится в обратном порядке. Но учтите, что модель генератора, по возможности, должна быть такой же, как и установленная на заводе. То есть в первую очередь смотрите на применимость конкретно к вашему авто, а потом уже на показатель силы тока в Амперах.

Что касается цены генераторов на ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если брать модель КЗАТЭ, которая в большинстве случаев устанавливается заводом, то стоимость может быть около 3500 рублей. Хотя, китайские варианты можно получить почти вдвое дешевле. Правда, за дешевизной гнаться не стоит, так как срок службы этих деталей может быть достаточно низким.

При снятии генератора 37.3701 с автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 автомобиля, выполните следующие действия:
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите защиту двигателя (см. в разделе 4 «Двигатель» — «Снятие и установка двигателя»).

ПРИМЕЧАНИЕ
Генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходимо снимать вместе с кронштейном, так как лонжерон кузова мешает снять болт крепления генератора к кронштейну.

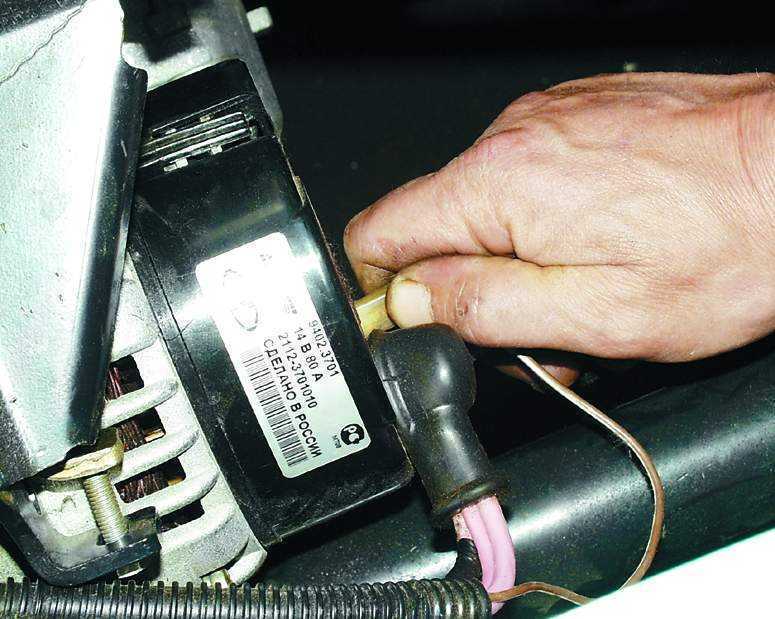

3. Отсоедините разъем с проводом от провода генератора.

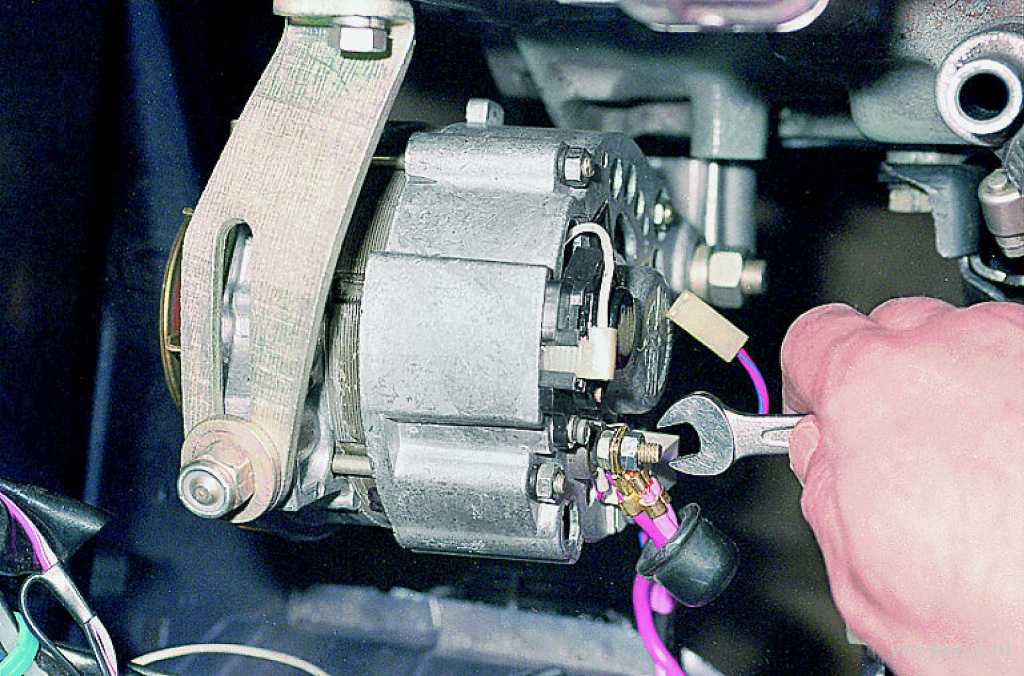

4. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы «30» генератора.

5. Ослабьте регулировочную гайку и гайку нижнего крепления генератора.

6. Переместите генератор к двигателю и снимите ремень генератора.

7. Отверните болт крепления регулировочной пластины генератора.

8. Снизу моторного отсека откручиваем два болта крепления кронштейна, удерживающего генератор.

9. Снять генератор вниз с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

10. Установить генератор на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в обратном порядке.
A ПРЕДУПРЕЖДЕНИЕ
При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора!
11. После установки отрегулировать натяжение ремня (см. «Замена и регулировка натяжения ремня привода генератора 37.3701»).

Идея замены генератора на классике древняя, как и история самого автомобиля, ведь всем, кто ставит на родную машинку больше наворотов, чем слабая китайская магнитола, родная 42А Г-221 , на всех уже не хватит.

Правда, даже тех, кто пренебрегает хлопотами с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Как-то раз знакомый, подогнал ко мне шаровой, 55А-й генератор и возникла мысль как то подсказать как его установить в нашу классику. Полазив по просторам интернета, чтобы найти хоть что-то про его установку и подключение к авто, ничего путного не нашел, куча комментариев типа «Воткнул и забыл» или долгие обсуждения профессиональных электриков, но говорили на таком язык, который простому русскому человеку, это как китайская песня, ничего не понятно…))

В связи с этим было решено написать понятную для обычных людей статью, чтобы помочь своими руками, без особых заморочек и особых навыков работы с электрикой, но своими руками проделать эту простую процедуру по замене генератора .
Приступим:
Стандартный генератор имеет массу альтернатив, так как генератор, при соответствующих навыках, средствах и желании, допускается устанавливать хоть какой. Рассматриваю в предоставленной статье только «экономичные» генераторы ВАЗ от других моделей, т.к.:
а) Они дешевле.
б) Они более распространены, поэтому у вас не возникнет проблем с их заменой, поиском комплектующих для их исправления и их поиском.
в) Менять их проще — не нужно искать и делать какие-то специальные крепления и глобально менять электрику.

С особенностями генераторов ВАЗ вы можете ознакомиться из приведенных ниже схем:
42А:

Теоретически видно, что даже более мощный 47А Г222 генератор105 род уже значительно лучше стандартного. Хотя на практике, если честно, особой разницы между ними нет. По креплению и включению вполне подходит для 42А-му Г-221.
Генератора на 55А будет более чем достаточно для человека, использующего в основном штатное электрооборудование автомобиля. Это не генератор на 80А, поэтому, если вы предпочитаете использовать много дополнительного оборудования, я бы не рекомендовал его вам к установке и направлял ваш интерес к более новым моделям. Хотя, если пользоваться, чисто «Магнитола плюс противотуманки», вполне хватает. По креплению 55А генератор от ВАЗ-2108 ничем не отличается от штатного г-221, так что тут проблем возникнуть не должно — снять старый 42-й и поставить свежий, главное не забудьте сбросить клемму с аккумулятора и подтянуть ремень перед этим после установки.

Трудности начинаются с включения — как видно из рисунка, к штатному генератору идет 4 провода — 2 на шпильке и 2 вставлены отдельно, и один провод вставлен в 55А. Объясняется это уже встроенным в генератор реле напряжения, так называемой плиткой шоколада. Поэтому темные провода от реле (В) нужно изолировать, они нам больше не нужны. Два провода от контакта А необходимо прикрутить к контакту 1, а оставшийся желтоватый провод В подключить к штекеру 2.

Поломка может произойти через несколько лет после покупки машины. Чаще всего автовладельцы сталкиваются с проблемой в работе генератора. Для того, чтобы избавиться от проблемы нужно:

• снять устройство;
• разобрать, обнаружить ошибку, починить или купить новый генератор;
• установить работающее устройство.

Генератор

Чтобы самостоятельно разобрать детали машины, нужно знать, для чего они предназначены. Итак, генератор – это конструкция, которая предназначена для обеспечения электроэнергией всех частей за счет преобразования механической энергии в ток. То есть аккумулятор заряжается во время работы двигателя.

Краткая информация:

• генератор расположен в передней части двигателя;
• с помощью коленвала начинается работа.

На сегодняшний день существует два типа устройств: компактные и традиционные. Между ними есть существенные отличия, например, разное расположение вентиляторов, дизайн корпуса и т. д. Но основные детали остаются прежними. Поэтому, если владелец автомобиля хотя бы раз самостоятельно разбирался в деталях, то при разборке устройств другого типа он без труда сможет работать. Составные части — ротор, щеточный узел, статор, выпрямительный блок.

Крепление генератора на ваз 2112

Ваз 2112 крепление генератора не должно вызвать затруднений, так как практически на всех марках отечественных автомобилей установка аналогична. Но чтобы выполненная своими руками работа не вызывала недовольства, необходимо помнить обо всех нюансах.

1. Перед тем, как монтировать генератор, на ВАЗ 21124 нужно убедиться, что минусовая клемма аккумулятора была отключена. Это один из важных моментов в работе, так как в обратном случае может произойти короткое замыкание.
2. Далее необходимо правильно расположить генератор, при этом постоянно удерживая его. Ключом №13 затяните болты, как показано на фото ниже.
3. Установите натяжную планку.
4. С помощью специального накидного ключа № 10 затяните регулировочный болт в верхнем кронштейне.
5. Правильно натяните ремень генератора, чтобы в дальнейшем не было обрывов.
6. Ключом №10 накрутить гайку крепления проводов к приводу генератора с положительной полярностью. Таким образом, оба провода установлены.
7. Подключить провод возбуждения устройства.
8. Установите брызговик двигателя.
9. Включите отрицательную клемму, чтобы возобновить работу. После полной установки лучше проверить ремень привода генератора, нужно отрегулировать натяжение.

Процессу крепления предшествует демонтаж устройства, определение поломки и последующий ремонт. Для того чтобы снять конструкцию, нужно выполнить действия в обратном порядке.

Работа машины не может быть продолжена, если есть проблема с генератором. Проверять устройство необходимо после пробега 15 000 км. Диагностика определяет состояние и в случае каких-либо неполадок необходимо срочно исправить ситуацию не откладывая на потом. Ремонт всегда включает разбор детали. Для этого используются ключи №10, 13. Чаще всего причина определяется на этапе демонстрации основного болта выпрямительного блока. Если же поломку определить не удалось, нужно продолжить разбор до конца.

Возможные негативные последствия

Существует ряд последствий, которые могут возникнуть при установке генератора в каретку. Например, из-за втулки вся конструкция с трудом помещается, натяжение ремня происходит только после затяжки специального натяжного болта с помощью ключа №10. Гайки (№ 13) следует затягивать после проверки ремня, причем затягивать его следует одновременно с затягиванием гаек сверху.

В том случае, если конструкция была натянута намного больше, чем положено, произойдет быстрый износ деталей (таких как ремень, шкив, подшипники), а, следовательно, быстрая поломка. Слабое натяжение приведет к порче запчастей, своеобразному свисту при работе, к невозможности зарядить аккумулятор и в последствии к его замене.

Правильная регулировка ремня

Чтобы генератор служил долго, необходимо определить положение ремня.

1. Деталь должна слегка прогибаться — примерно 10 мм, в процессе действия усилия 10 кгс между устройством и шкивами коленчатого вала. Если цифра другая, то корректировку лучше сделать сразу. В первую очередь нужно ослабить гайки верхнего, а также нижнего генератора.
2. Затем определите всю конструкцию до блока цилиндров, поворачивая, справа налево (чтобы был ощутимый спуск ремня). Поэтому, чтобы затянуть, нужно сделать шаги в обратном направлении – отвести устройство от цилиндра, повернуть болт в направлении слева направо, то есть по часовой стрелке.
3. С помощью гаечного ключа поверните коленчатый вал два раза по часовой стрелке, используя болт шкива.
4. Далее необходимо перепроверить крепление. Если результат плохой, лучше сразу повторить действия.
5. Затяните две оставшиеся гайки.

Есть и второй вариант проверки. Удобнее и лучше работать внизу машины, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабьте натяжение гаек в нижней, верхней части. Болт, предназначенный для регулировки, выворачивают на максимальное значение, генератор прижимают к блоку цилиндров и снимают ремень. После осмотра имеющегося ремня можно приступать к установке нового. Изначально лучше надеть на него шкив коленвала, а потом — сам генератор.

кронштейн

Чаще всего причина плохой работы автомобилей кроется не в самой конструкции, а в ее кронштейне. Кронштейн крепления генератора ВАЗ 2112 хрупкий, так как выполнен не из металла. При неправильной установке деталей происходит скос крепления всех рядом стоящих устройств, что, в свою очередь, дает трещину на кронштейне.

Многие автовладельцы жалуются, что автозапчасти приходится менять каждые три месяца. Так, например, из всех автомобилей чаще всего ломается крепление генератора ВАЗ 21124. В этом случае лучше проконсультироваться со специалистами и по возможности изготовить металлическую скобу самостоятельно или заказать ее у мастера.

Необходимо помнить, что сломанный кронштейн является своеобразным индикатором, указывающим на наличие перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня. Только после выявления и устранения причины детали будут служить долго.

Приведенная выше инструкция позволяет понять структуру и этапы установки деталей. Но чтобы лучше понять последовательность действий, необходимо ознакомиться с информацией, представленной в приложенном видео. Исходя из того, что работу необходимо выполнить самостоятельно, то и цена ее будет невысокой.

Последовательные шаги по снятию и установке позволят новичкам лучше понять внутреннюю структуру машины. Главный девиз в такой работе – внимательность, так как при неправильном креплении или незначительном скосе, отклонении, в дальнейшем многие детали могут сломаться, что приведет к затратам.

Как разобрать генератор на ВАЗ 2110? (Видео)

28.10.2021

Отремонтировать генератор на автомобиле ВАЗ 2110 своими руками вполне возможно. Вы можете как частично отремонтировать элемент, так и полностью заменить его. Все зависит от конкретной ситуации и степени износа устройства.

Согласно инструкции по эксплуатации плановую проверку генератора следует проводить каждые 50 тысяч километров пробега. Но это при условии исправной работы устройства.

Экспертиза

Бывает, что генератор начинает «прыгать» раньше положенного срока, аккумулятор плохо заряжается. Собственно, он служит для обеспечения работы источника электроэнергии для питания всего авто — аккумулятора.

Поиск поломки

Первый шаг — определить, действительно ли ваш генератор является источником проблемы. Для проверки нужно провести ряд последовательных мероприятий.

1. Запустите двигатель и дайте ему прогреться до рабочей температуры.
2. Увеличить частоту вращения коленчатого вала примерно до 3 тыс. об/мин.
3. Включить все фары, активировать дальний свет, запустить печку, аварийку, подогрев стекол, дворники. То есть все потребители электроэнергии должны быть максимально включены.
4. Измерьте напряжение на аккумуляторе.
5. Если прибор показывает меньше 13В, то с большой долей вероятности произошло короткое замыкание или обрыв в обмотках генератора.
6. Еще вариант — пробой регулятора напряжения, окисление контактов кольца обмотки возбуждения.

Проверить наличие обрывов и состояние других элементов генератора можно только разобрав его. Но если у вас нет никакого опыта разборки генератора, то не стоит пытаться туда залезть своими руками. Замените весь узел или доверьте ремонт профессионалам.

Разборка

Чтобы разобрать, снять и отремонтировать или заменить генератор, вам необходимо сделать следующее.

1. Въехать в смотровую яму или эстакаду, чтобы получить доступ к днищу и моторному отсеку.
2. Снимите аккумулятор, иначе он не позволит добраться до гайки, удерживающей искомый генератор.
3. Далее снимается такая же гайка и регулировочная планка. Здесь вам понадобится ключ на 17 миллиметров. Используйте удлинитель. Это облегчит задачу, вам придется прикладывать меньше усилий, чтобы открутить крепеж.
4. В моторном отсеке снять щиток, выполняющий грязезащитные функции.
5. Теперь снят приводной ремень и отсоединены провода.
6. Обязательно снимите защитный колпачок и с помощью ключа на 10 мм открутите гайку, удерживающую наконечник и положительный провод аккумулятора.
7. На крепежной скобе есть еще одна гайка, которую также придется открутить.
8. Все, генератор можно снимать. Только не забудьте предварительно вытащить длинный болт.
9. При снятии следите за буферной втулкой. Будет нехорошо, если ты его потеряешь.

На этом процедура извлечения генератора завершена. Можно переходить к частичному ремонту или полной замене узла.

Часто единственным решением проблемы с плохо работающим генератором является простая регулировка ремня.

• Для эффективной работы устройства необходимо обеспечить нормальный прогиб ремня;
• Величина прогиба должна быть 6-10 миллиметров при усилии 98 Н или 10 кгс;
• Для регулировки или замены ремня необходимо немного сдвинуть генератор в сторону, в сторону блока цилиндров;
• Поворачивая регулировочный болт, можно тем самым отрегулировать натяжение ремня.

Если это мероприятие не помогло, придется обратить внимание на регулятор напряжения и щетки.

Щетки и регулятор

Не рекомендуется ремонтировать щетки генератора, а также регулятор напряжения в случае их износа.

Опытные специалисты советуют приобретать полный комплект, в который входят оба элемента. Замена производится за считанные минуты.

Но мы обязательно расскажем вам о том, как можно своими руками поменять щетки на генераторе вашего автомобиля.

1. Отсоедините отрицательную клемму от аккумулятора и снимите аккумулятор.
2. Снимите генератор, следуя приведенным выше инструкциям.
3. Можно заменить щетки, не снимая генератор, но это вызывает определенные трудности. Снять блок намного проще.
4. Снимите крышку, являющуюся защитным кожухом генератора.
5. От щеток отсоединены провода и сам генератор. Для этого достаточно открутить пару болтов.
6. Справа на демонтированном устройстве находится гайка, которая откручивается накидным ключом на 13 мм.
7. Теперь поднимите рычаг регулятора напряжения, что позволит добраться до щеток.
8. Используя новые щетки, установите их на место старых и соберите узел в обратном порядке.

При обратной сборке действуйте максимально аккуратно, чтобы не повредить отремонтированный генератор своими руками.

Довольно часто причиной выхода из строя является не сам генератор, а его реле.

Причин для замены реле может быть несколько.

Причина	Особенности
Щеточный износ	Наиболее распространенная причина. Это связано с тем, что при износе щеток пропадает контакт с реле, т.к. генератор получает недостаточную мощность, начинается отказ
Обрыв в цепи	В результате повышается напряжение в системе, устройство выходит из строя.
Обрыв провода	Контакт теряет первоначальное качество сцепления
Поломка креплений или корпуса	Лучше не доводить ситуацию до этого момента, иначе произойдет короткое замыкание, а там недалеко до выхода из строя всех устройств

Если реле генератора показывает признаки неисправности, обязательно замените его немедленно.

Проверка реле

Многие по неопытности или незнанию полагают, что когда аккумулятор не может держать заряд, виноват исключительно генератор. Но на практике не редко причиной становится реле-регулятор. Для его проверки необходимо выполнить несколько операций:

1. Поднять капот автомобиля.
2. Запустите двигатель и включите вторую, а еще лучше третью передачу.
3. Снимите отрицательную клемму с аккумулятора. Так вы сможете избежать коротких замыканий.
4. Если двигатель продолжает работать после отключения клеммы, реле неисправно.
5. Если машина заглохла, то проблему надо искать в самом регуляторе.

Трехуровневое реле

Многие специалисты советуют устанавливать на ВАЗ 2110 трехуровневые реле.

Реле-регулятор устанавливается на борт автомобиля, а панель и щетки генератора устанавливаются непосредственно в генератор.

Три уровня регулятора позволяют аккумулятору долгое время оставаться заряженным, плюс заметно продлевается срок его службы.

Эти три уровня:

• Минимум. Требуется обеспечить работу автомобиля даже в условиях повышенных, экстремальных температур. Двигатель не заглохнет при поездке по жарким участкам, сможет выдержать нагрузку на покрытых склонах. Этот уровень актуален для летнего сезона;
• Норма. Второй уровень, обеспечивающий нормальную работу в стандартных условиях без повышенных нагрузок;
• Максимум. Позволяет уверенно эксплуатировать машину в условиях отрицательных температур, дает возможность запустить двигатель при разряженном аккумуляторе.

Покупка такого реле-регулятора обеспечит надежную работу аккумулятора и всего автомобиля. Поэтому отказываться от такого приобретения не стоит.

Замена реле

Для замены реле вам потребуется:

1. Найти элемент. На автомобилях ВАЗ 2110 реле обычно черного цвета и элемент крепится непосредственно к генератору желтым проводом.
2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. Снимите два болта крепления генератора.
4. Снимите желтый провод, идущий от генератора к реле.
5. Снимите реле, осмотрите его состояние, проверьте степень износа щеток и при необходимости замените оба элемента.
6. Если щетки целы и реле тоже, то проблема может заключаться в разрыве или образовании дырок в проводке.
