Содержание

виды проводов для компьютера и роутера, Ethernet шнур для локальной сети

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Для проведения Интернета в дом, прокладки локальной сети, соединения компьютера с маршрутизатором необходим специальный провод. Чтобы выбрать хороший интернет-кабель, нужно знать, какие его виды существуют, для решения каких задач они предназначены, а также какие у них характеристики.

Основные виды

Существует три вида кабеля для Интернета: коаксиальный, оптоволокно и витая пара.

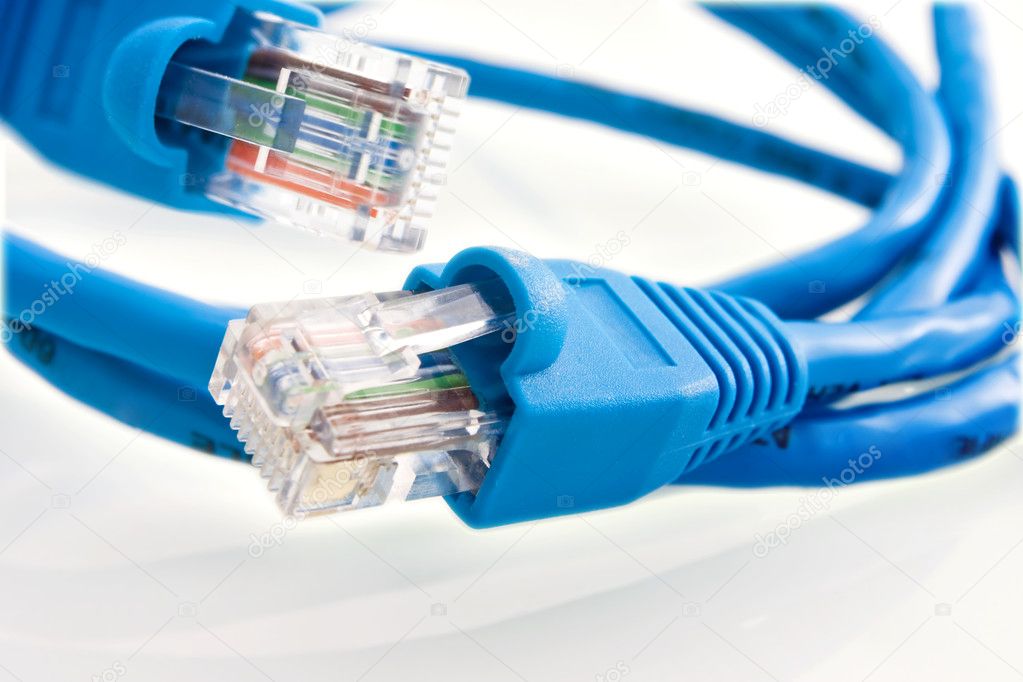

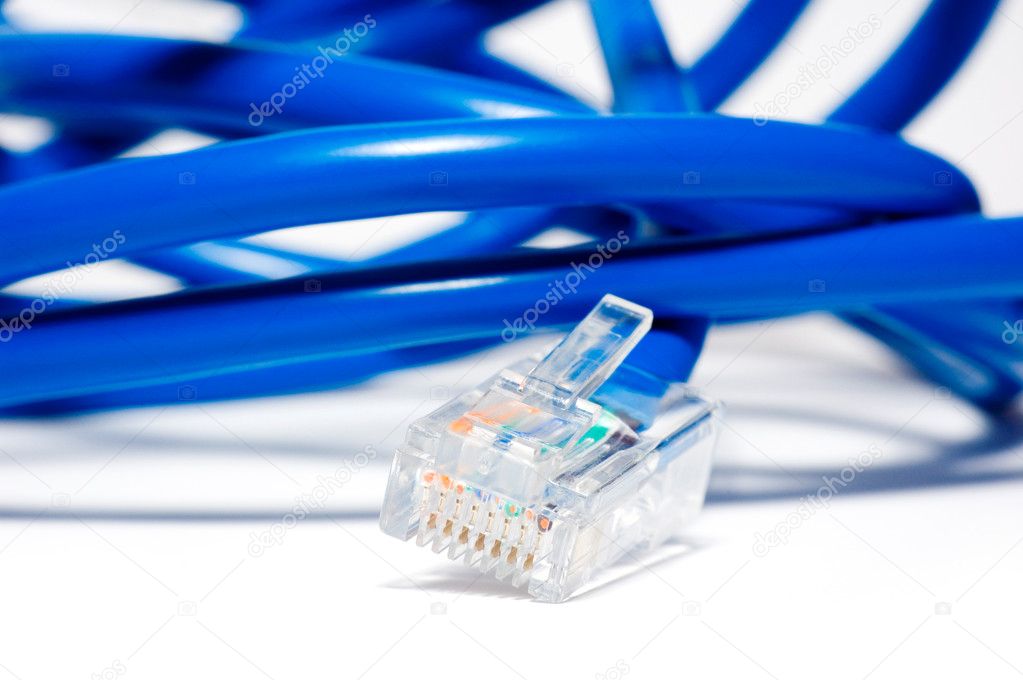

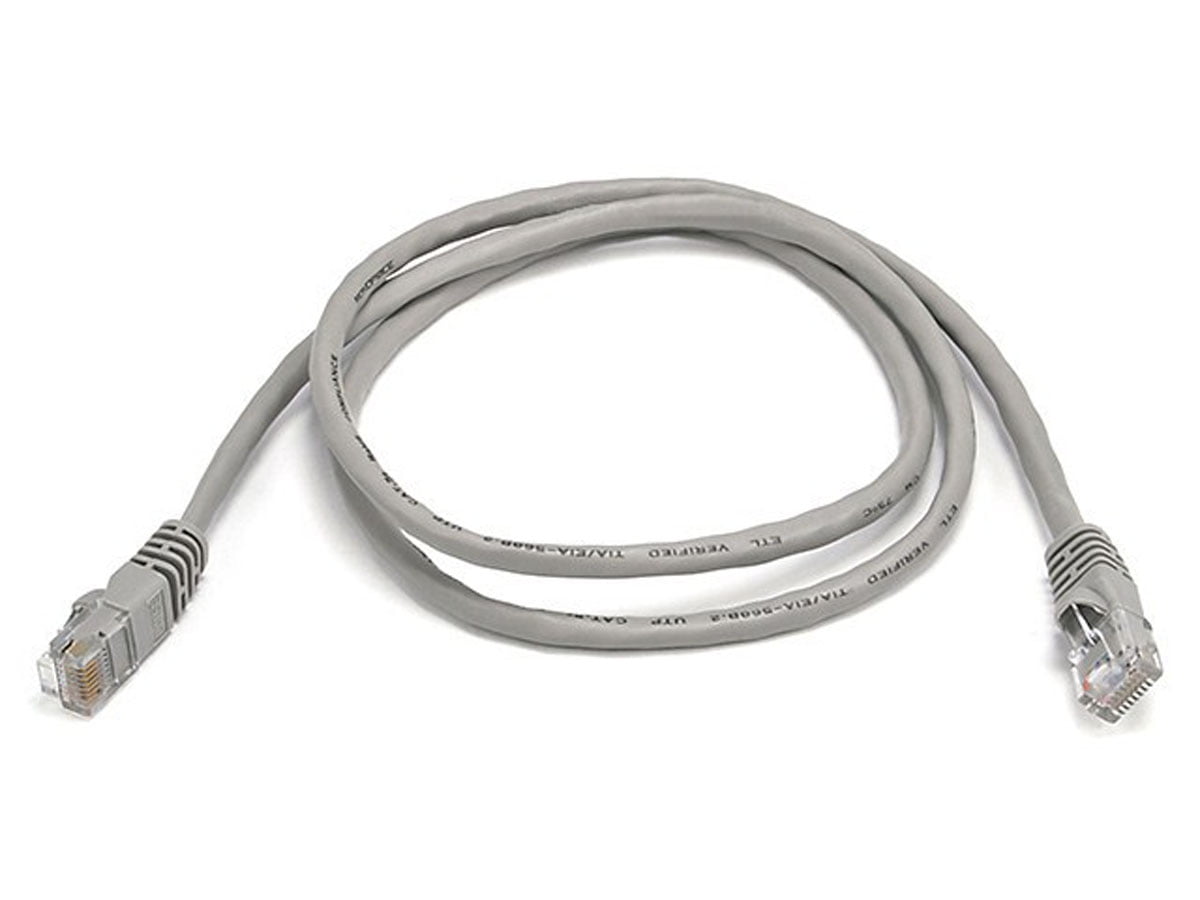

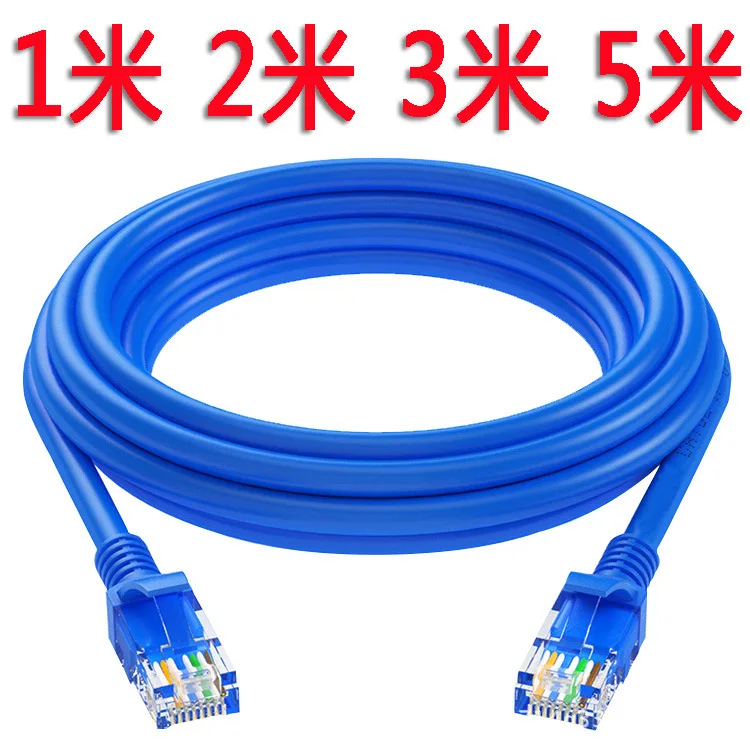

Витая пара

Этот сетевой кабель – подходящее решение при проведении локальных сетей. Он состоит из двух или четырех скрученных между собой пар проводов. Каждые два провода, соединенные попарно, задействованы лишь для отправки или для приема сигнала.

Принцип работы витой пары – соединить два узла и использовать разделенные среды, чтобы передавать данные в разных направлениях.

Витая пара объединяет в одну сеть технику на удалении до 100 метров. Ввиду ее низкой цены и простоты в использовании именно ее все чаще выбирают для формирования локальных вычислительных сетей (ЛВС) и проведения Интернета в помещении.

Оптоволокно

Оптоволокно – это наиболее быстрый способ передачи информации на сегодня.

Среди его достоинств:

  • высокая пропускная способность;
  • долгий срок службы;
  • быстрое определение несанкционированного подключения, что делает сеть более безопасной;
  • высокое шумоподавление, хорошая защита от помех;
  • быстрая передача данных.

Оптоволоконные сетевые провода используют метод передачи световых лучей с применением полного внутреннего отражения. Важное преимущество такого кабеля для подключения к Интернету – это отсутствие ограничений на протяженность магистрали. Именно поэтому он может соединять существенно удаленные объекты.

Само оптоволокно стоит недорого, но оборудование для него имеет очень высокую цену.

Коаксиальный

Этот вид применяется в охранной сигнализации, видеонаблюдении и телевидении. Принцип его работы – трансляция радиочастотных электрических сигналов, при этом сила сигнала тесно связана с длиной магистрали и дистанцией, на которую он будет отправлен.

Коаксиальный кабель может быть тонким и толстым.

Диаметр первого (категория RG-58/U) – до 0,5 см. Он выделяется высокой гибкостью, но сигнал, передаваемый по нему, быстро затухает. Использовать его можно для отправки данных на короткие расстояния, максимальная скорость – до 10 Мбит/с. Волновое сопротивление – главная характеристика, влияющая на качество кабеля и транслируемого сигнала, – 50 Ом.

Диаметр толстого кабеля – 1 см. Он имеет повышенную жесткость и монтируется с помощью дорогого оборудования. Это категории RG-11 и RG-8. Волновое сопротивление первой – 75 Ом, второй – 50 Ом.

Сегодня коаксиальная кабельная продукция все чаще вытесняется витой парой. Последняя дешевле, прокладывать с ее помощью сети проще и быстрее.

Сравнение оптоволокна и витой пары

Чтобы определить, какой провод под Интернет лучше приобрести – оптоволокно или витую пару, нужно решить, в каких условиях он будет использован.

Для обычного соединения компьютера в сеть хорошо подойдет витая пара. Она стоит недорого, прокладывается легко, скорость передачи достаточная для дома и офиса. Такой компьютерный кабель для Интернета хорошо гнется и может быть протянут в самых неудобных местах. Если случайно он будет поврежден, то его несложно заменить, ведь цена очень низкая.

Оптоволокно для дома и офиса стоит дорого за счет оборудования, применять его в роли провода для локальной сети неоправданно. Главное достоинство – значительная скорость передачи информации – не оправдает затраты, так как несколько компьютеров не способны создать такой трафик, на который оно рассчитано. Оптоволокно используют для проведения Интернета к населенным пунктам или многоэтажным домам. Оно не боится помех на линии и больших расстояний, поэтому хорошо подходит для таких задач.

Таким образом, к многоэтажному или к частному дому обычно подходит оптоволоконный кабель. А внутри здания уже идет разводка при помощи витой пары.

Устройство сетевого кабеля

Разные виды кабелей для Интернета имеют различную структуру. Проще всего устроен коаксиальный. Наиболее совершенная конструкция у оптоволоконного провода.

Строение коаксиального кабеля

Коаксиальный провод имеет центральную жилу. Вокруг нее нанесен толстый изоляционный слой, сверху алюминиевая или медная оплетка. Поверх всей конструкции сделана общая изоляция.

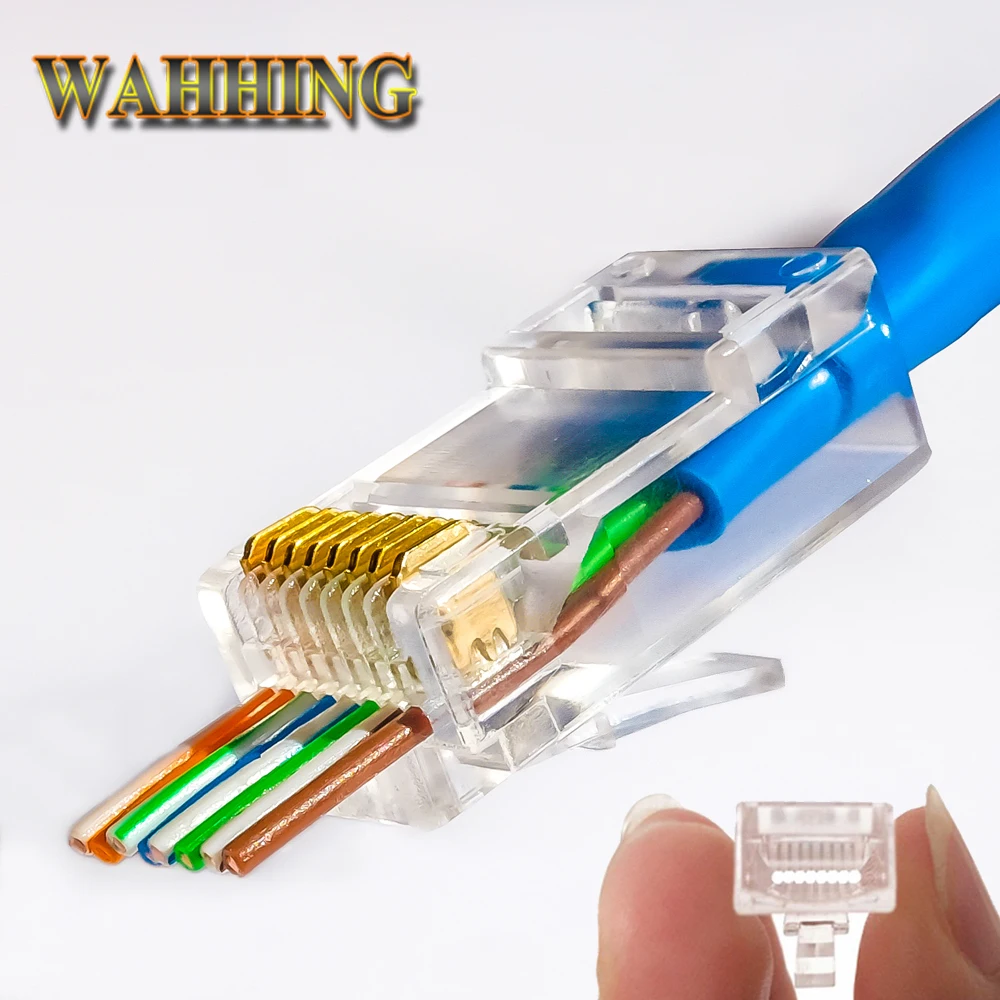

Устройство витой пары

Оптимальный кабель для Интернета – витая пара или Ethernet-кабель (так его часто называют из-за одноименного штекера на конце и разъема в технике, куда подключается провод). Именно он позволяет настроить локальную сеть между несколькими устройствами, соединить принтер с компьютером, провести Интернет от поставщика к модему или маршрутизатору.

Такой провод сформирован из двух или четырех пар медных проводников (четырехжильный и восьмижильный).

Внутри каждого проводника есть одна медная жила диаметром 0,4-0,6 мм или множество мелких жил. Первая легче в обжиме и применяется для подключения интернет-розеток. Вторая гибче и предназначена для соединения между собой ПК и прочей техники.

Особенности строения оптического кабеля

Если со строением витой пары или коаксиального провода пользователи часто оказываются знакомы, то о том, как выглядит сетевой оптоволоконный кабель изнутри, знают немногие.

Оптоволокно внутри состоит из множества мельчайших проводков, разделенных специальным покрытием. Каждый такой проводок имеет кремниевый сердечник, через который проходят и проносят данные оптические лучи. Помимо сердцевины, у него есть оптическая оболочка, буферное покрытие и защита.

Оболочка, окружающая сердечник, выполнена из стекла. Свет, отражаясь от него, распределяется по сердечнику, но не покидает пределы провода.

По каким критериям выбирать кабель

Из всех видов сетевых кабелей для проведения Интернета в квартире, офисе или доме лучше выбирать витую пару категории 5E. При покупке нужно обратить внимание на ряд критериев, иначе плохой провод станет причиной слабого сигнала и постоянной потери связи.

Категория

Всего существует 7 категорий провода.

  • Категории 1, 2, 4 почти не используются. Тип 3 выбирается для проведения телефонных линий.

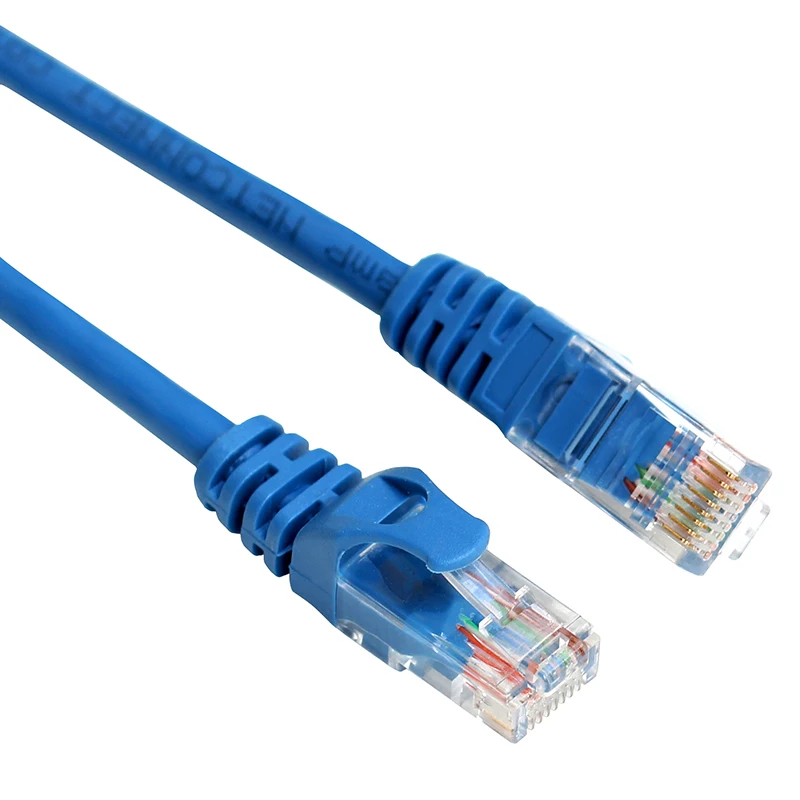

  • Категории 5 и 5e не имеют почти никаких отличий, в продаже пятой фактически нет. С 2010 года, после появления 5Е, производители, практически не изменяя интернетовский кабель, стали наносить на оболочку именно эту категорию. Именно она наиболее популярна на сегодняшний день.
  • В категории 5Е бывает 2-х парный (4-х жильный) или 4-х парный (8-ми жильный) кабель с передачей данных до 100 и 1000 Мбит/с. Также четырехпарный кабель прокладывается для сетей со скоростью 1 Гбит/с. Наибольшая допустимая дистанция для него – 100 метров.

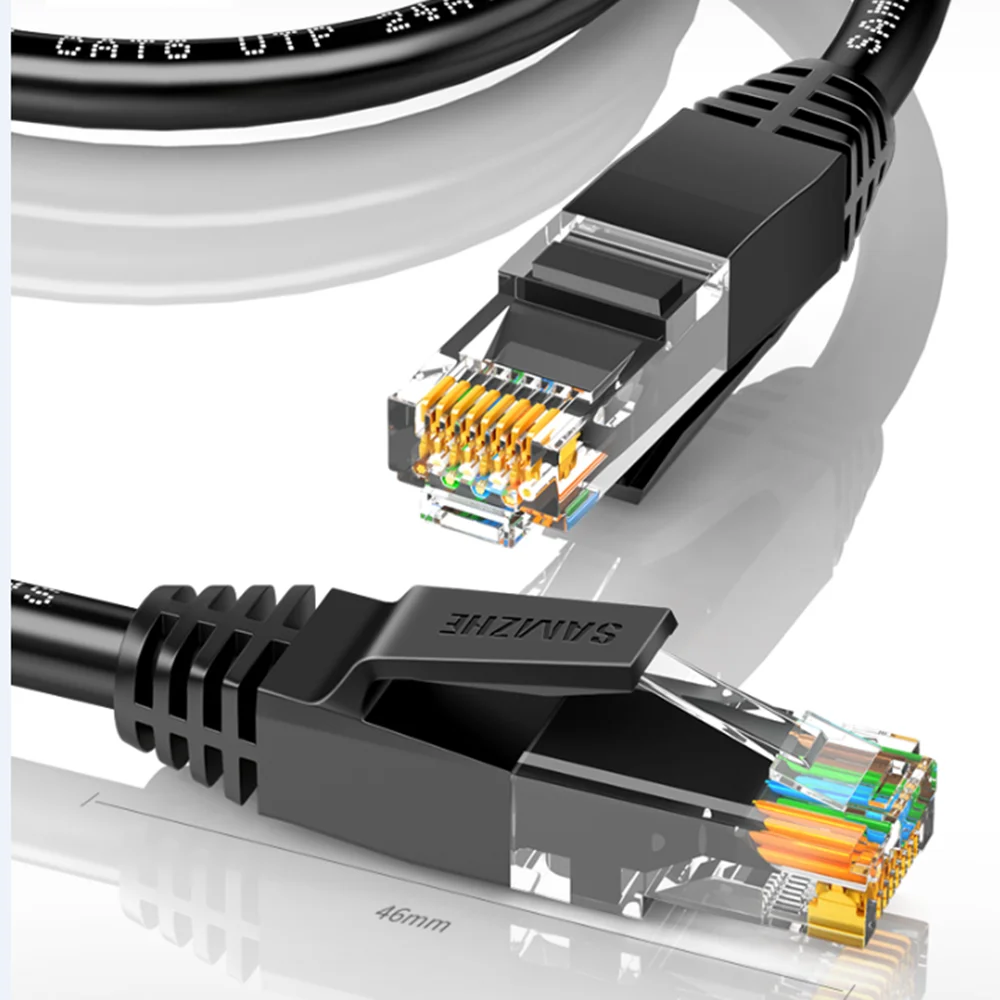

  • 6 категория состоит из четырех пар и предназначена для сетей со скоростью до 10 Гбит/с. Для скорости до 1 Гбит/с максимальная длина провода – 100 метров, со скоростью до 10 Гбит/с – 55 метров.

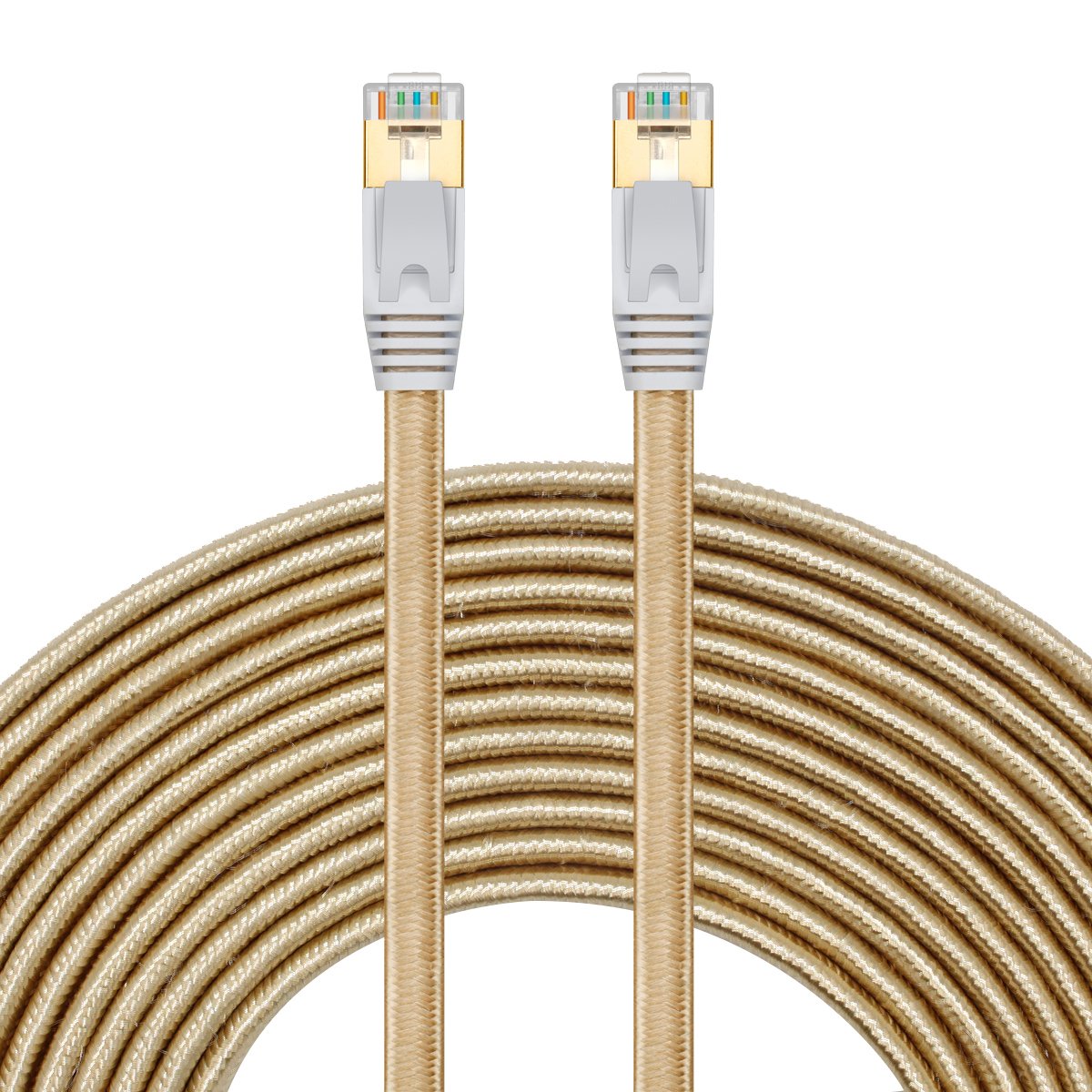

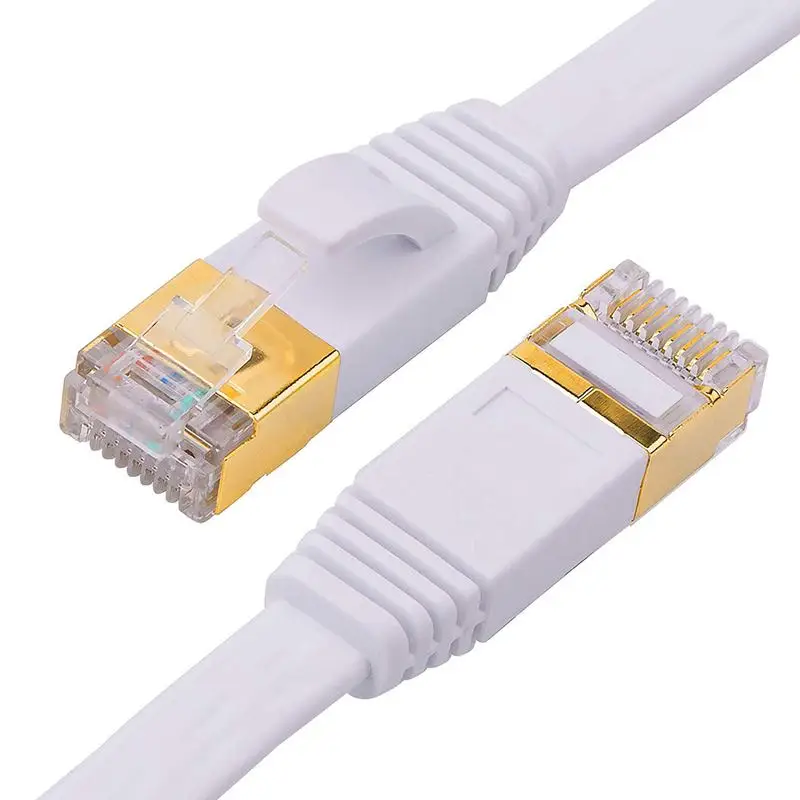

  • Категории 6а, 7 и 7а – это экранированные кабели для сетей со скоростью до 10 Гбит/с и магистралей до 100 метров. Применение такого экрана означает повышенные требования к оборудованию и монтажу (необходимо хорошее заземление), поэтому чаще всего такому проводу предпочитают использование оптоволокна.
КатегорияЧастота, МГцСкорость передачи сигнала, Мбит/с
51-10010, 100
1-100
10, 100, 1 Гбит/с (восьмижильный кабель)
61-25010, 100, 1 Гбит/с
1-50010, 100, 1 Гбит/с, 10 Гбит/с
71-60010, 100, 1 Гбит/с, 10 Гбит/с
7a1-100010, 100, 1 Гбит/с, 10 Гбит/с

Нужно помнить, что категория сообщает лишь о качестве Internet кабеля.

Ошибочно считается, что смена провода позволит изменить частоту, на которой он работает. Это неверно. Кабель действует на частоте сетевого оборудования. Замена высококачественной пятой категории на шестую не увеличит скорость передачи сигнала и состояние связи.

Тип жилы

По типу жилы WLAN провод бывает одножильный или многожильный. В первом случае внутри идет одна толстая жила. Она плохо гнется и применяется для монтажа интернет-розеток. Многожильный провод имеет множество тонких жил. Такой интернет-шнур легко гнется, удобен в монтаже и применяется для соединения разных устройств в помещении. Например, можно подключить в маршрутизаторе в разъем LAN кабель такого типа, провести его к ПК и вставить в сетевую карту.

По материалу изготовления жилы могут быть медными и омедненными. Первый тип надежнее, подходит для сетей длиной до 50 метров. Второй тип дешевле, его сердцевина – это недорогая жила. У нее слабая проводимость, поэтому сверху она покрыта медью. Ток проходит по медной части, это означает, что проводимость практически не снижается.

При выборе нужно учесть, что провод может быть двух типов – CCS и CCA. У первого сердцевина из стали, у второго – из алюминия. Сталь сложнее монтируется, хрупкая. Алюминий почти не отличается от меди, но боится больших дистанций.

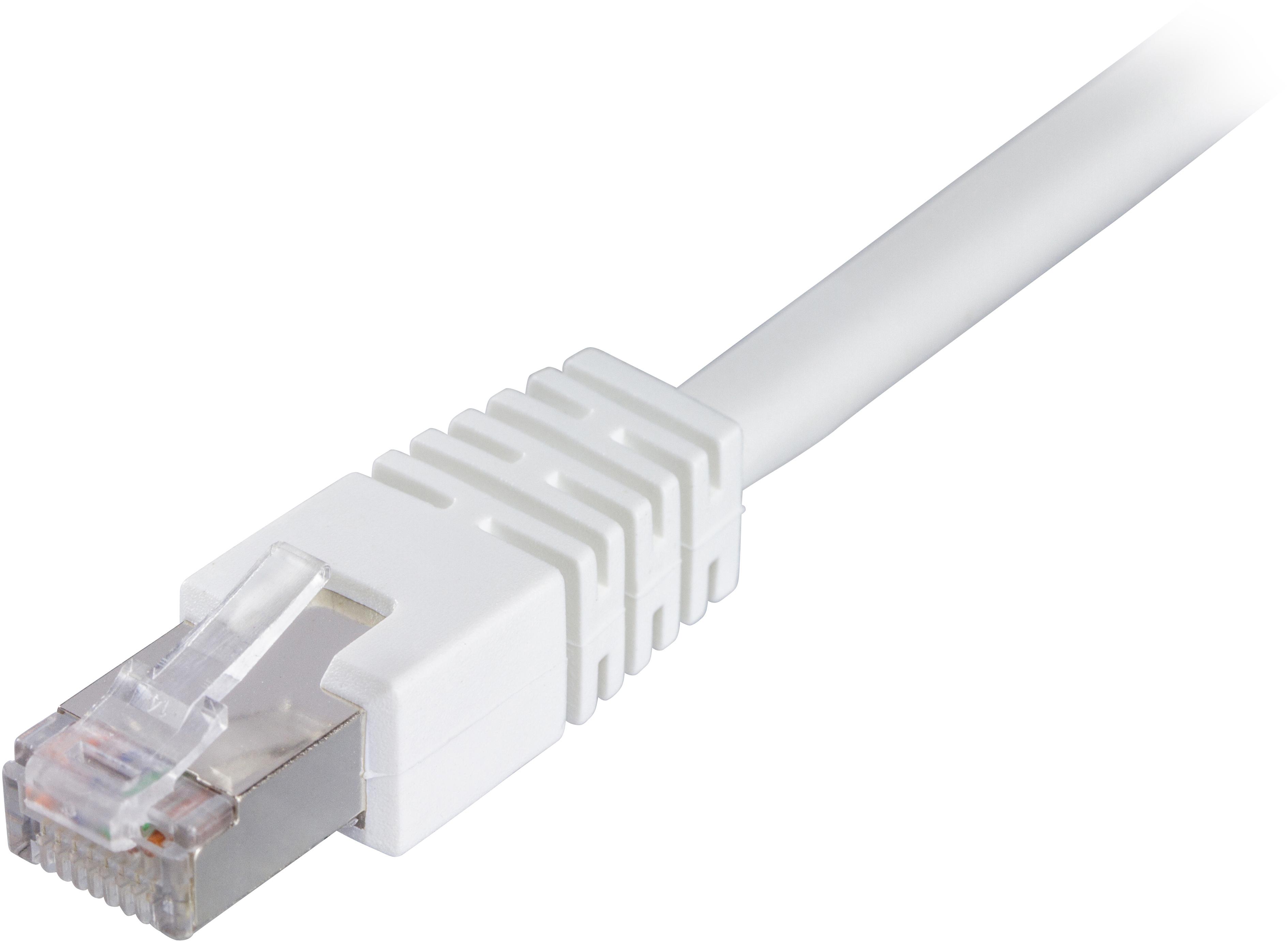

Экранирование

Экран защищает кабель сети Ethernet от наружных помех и гасит излучение от самих пар. Он бывает общим для всех пар или персональным для каждой пары.

Известны следующие разновидности:

Обозначение по ISO/IEC 11801Общий экранЭкран для отдельных пар
U/UTP
U/FTPФольгированный
F/UTPФольгированный
STPОплетка
SF/UTPОплетка, фольгированный
F/FTPФольгированныйФольгированный
S/FTPОплеткаФольгированный
SF/FTPОплетка, фольгированныйФольгированный

Кабель, подключаемый в роутер или используемый для прокладки сети по квартире, обычно вида UTP. Экранированные виды подходят для размещения провода в одной гофре или штробе с электрокабелем, при прокладке линии в непосредственной близости от электропроводки, а также при монтаже снаружи помещений.

Сечение

Еще один стандарт, на который нужно обратить внимание – это AWG или диаметр сечения жилы. Чем ниже это значение, тем толще и качественнее кабель. В витой паре UTP 5е как правило использован AWG24. В категориях 6 и 7 – AWG 23 и 22.

Маркировка

Маркировка интернет-кабеля, нанесенная на него, – это хороший способ понять, что представляет собой провод.

Пример маркировки: NetLink PVC CAT5E UTP 4Pair 24 AWG.

Расшифровка:

  • NetLink – производитель;
  • PVC – оплетка ПВХ;
  • Cat5E – категория 5Е;
  • UTP – без экранирования;
  • 4Pair – 4 пары;
  • 24 AWG – тип сечения.

Другой пример: Cabeus FTP-4P-Cat.5e-SOLID-OUT

Расшифровка:

  • Cabeus – производитель;
  • FTP – защита из фольги;
  • 4P – 4 пары;
  • 5e – категория 5е;
  • Solid – одна жила;
  • OUT – для наружного монтажа.

Таким образом, зная характеристики интернетного кабеля, можно по обозначениям на его внешней оболочке понять, что он собой представляет и подходит ли он для задач пользователя.

Подключение через оптоволокно

Большинство известных провайдеров уже обновили собственные линии и используют оптоволокно и соответствующее оборудование для подключения абонентов. Это удобнее по ряду причин:

  • хорошая пропускная способность;
  • большая длина магистралей без ухудшения качества сигнала;
  • сэкономленное место в шкафах ОЛТ.

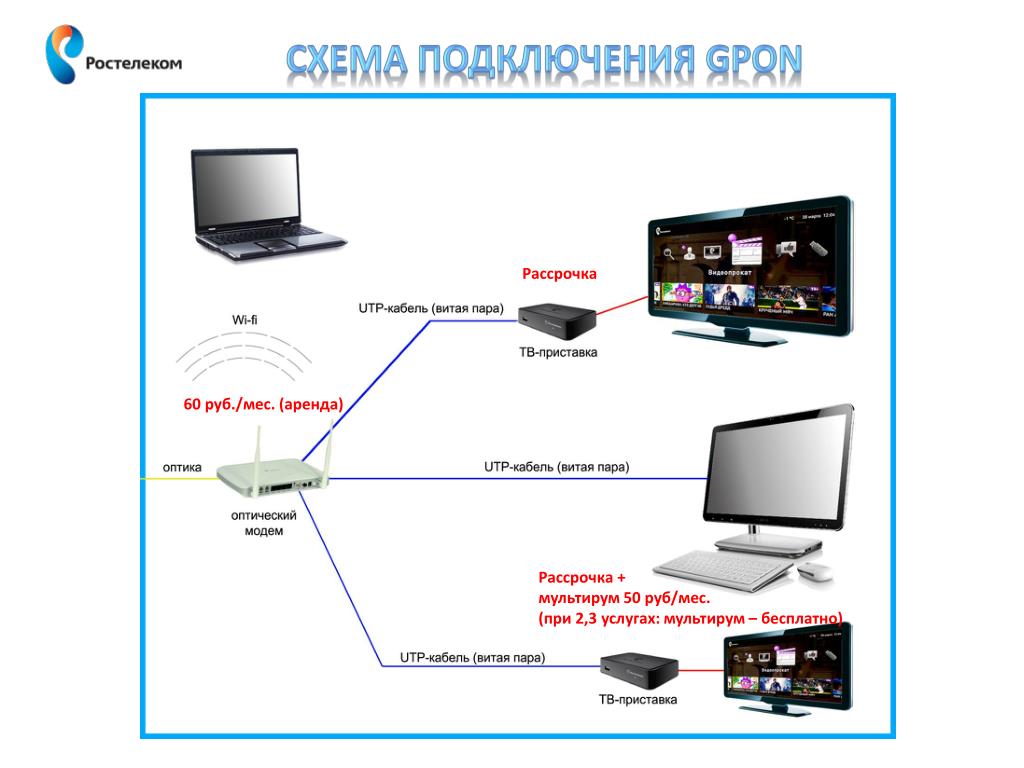

Отдельные провайдеры предлагают введение оптоволокна в помещение, что обеспечивает стабильный сигнал высокого качества.

Но даже при вводе оптоволокна в квартиру разводку внутри лучше делать из витой пары. Она дешевле и удобнее в монтаже. Оптоволоконный провод хрупок, боится перегибов. Если его повредить, сигнал пропадет.

По этим причинам в квартиру или дом вводится специальное оптоволокно и подключается в конвертер, а от последнего по помещению разводится витая пара .


Для проведения сети в квартире или офисе применяется витая пара. Оптоволокно дорогое и не является подходящим решением для таких задач. Оно обычно задействовано при подключении многоквартирных или частных домов. Выбирать кабель для разведения в помещении следует согласно потребностям пользователя, предварительно познакомившись с критериями выбора и изучая при покупке маркировку на проводах.Мне нравится3Не нравится

Как проложить и подключить интернет, ТВ и аудио-видео кабель


Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций.

Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений.

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир - через подъездный щиток, а для частных домов - через чердак или любым другим удобным способом.
Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом - ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона.
В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было "мертвых зон" когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель.
В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен "медиаконвертер", так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции "моста" и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило - нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля.
В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование "умный дом", в таких случаях нужно подумать об обустройстве специализированного щитка или "серверной" которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два - три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио - видео

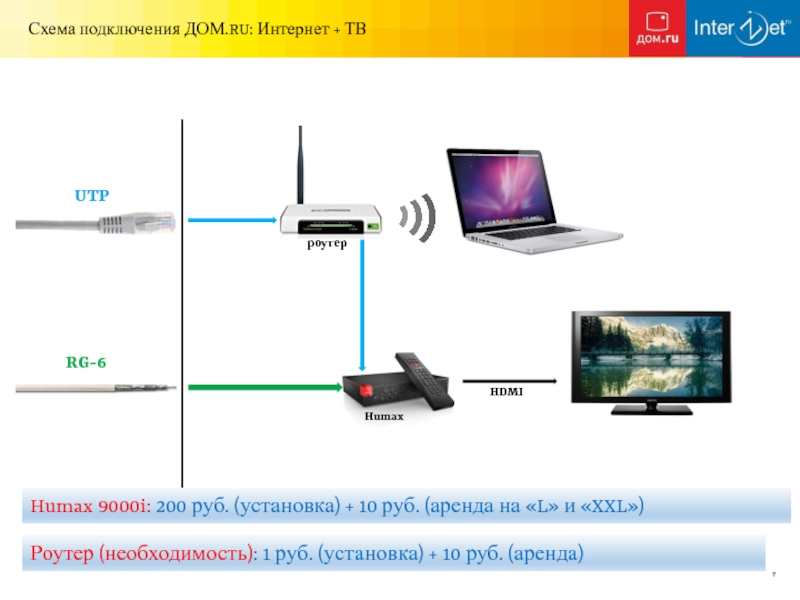

Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру.
Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово - цифровой антенны, спутникового ресивера и аудио - видео подключения для акустической системы телевизора.
Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

Общие рекомендации

  • Максимальная длина сетевого кабеля от точки к точке не должна превышать 80м. при условие качественного кабеля.
  • Укладывая кабеля в штробах, отверстиях и плинтусах избегайте его заламывания и излишнего перегиба, кроме того не допускается его наращивание подручными методами. Радиус изгиба должен быть не меньше 8-ми внешних диаметров сетевого или антенного кабеля.
  • Все слаботочные системы, интернет, тв, телефон, сигнализация, аудио - видео провода не прокладывать вблизи проводов сетевого напряжения 220 вольт. Расстояние от силового кабеля должно быть не меньше 5 сантиметров на горизонтальной прокладке и не меньше 30 сантиметров при вертикальном монтаже.
  • Фиксируя кабель в штробах и других каналах, фиксируйте с расстоянием точек фиксации не ближе 50 см.
  • Сетевой кабель должен быть соответствующего качества и стандарта "витая пара UTP5" на гигабит.
  • Обжим сетевого кабеля проводить только с использованием специализированного инструмента.
  • Применяйте группы розеток для локального использование под конкретное устройство, для аудио-видео, интернета, антен спутникового и аналогового телевидения совмещенных в одной группе с розетками сетевого напряжения 220 вольт.

Как проложить и подключить интернет, ТВ, аудио-видео кабель



Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций. Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений. Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Разводка интернет кабеля

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир - через подъездный щиток, а для частных домов - через чердак или любым другим удобным способом. Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом - ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона. В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было "мертвых зон" когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель. В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен "медиаконвертер", так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции "моста" и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило - нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля. В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование "умный дом", в таких случаях нужно подумать об обустройстве специализированного щитка или "серверной" которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два - три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио - видео

Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру. Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово - цифровой антенны, спутникового ресивера и аудио - видео подключения для акустической системы телевизора. Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

Как правильно прокладывать интернет, акустические провода и кабели в квартире — строительные материалы, бытовая техника, tv и аудио, мебель и техника

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ. Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имею...

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ.

Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имеют каких-либо знаний в технике даже на уровне подсоединения кабелей. Простейшие технические вопросы они считают уже не своей работой и не своей компетенцией. Когда заходит речь об интернете, стандартный ответ «дизайнера» будет такой: «позвоните в компанию, вам мастера придут подключат!».

Сегодня люди, покупающие крайне недешевые квартиры и заказывающие недешевые ремонты, могут себе позволить пользоваться современной техникой. Впрочем, техника дешевеет и позволить себе ее могут даже и не особо богатые, обычные люди. И если человек чем-то не пользуется сейчас, это не значит, что ему не захочется что-то установить и сделать потом. Как известно, предусмотреть заранее стоит гораздо дешевле, чем переделывать потом. А о таких вещах как интернет можно даже не говорить, им пользуются все.

Между тем, многие люди делают ремонт первый раз в жизни и не знают, что им нужно, а что нет. Они вообще не представляют, какая техника и возможности бывают в природе. Дизайнер обязан рассказать, что и как можно сделать, а заказчик должен выбрать.

Данный текст поможет людям, заказывающим ремонты или делающих его самим, продумать и правильно реализовать прокладку интернета и проводов для домашнего кинотеатра.

1) Подключение интернета.

1.1. Вводная информация

Интернет заводится в квартиру одним кабелем от выбранного провайдера (с лестничной клетки или коридора). Далее интернет разводится по квартире куда нужно. Для этих целей используется роутер (маршрутизатор). Условно, вы вставляете кабель от провайдера на вход, а на выход подключаете все свои устройства. Свои устройства вы можете подключать не только по проводам, но и по беспроводному соединению, в таком случае в роутере и в устройствах должен быть WiFi.

Очень часто, из-за некомпетентности дизайнера, не предусмотревшего ничего заранее, интернет в квартирах организуется хозяевами именно по беспроводному соединению. Чтобы не штробить стены по свежепоклеенным обоям или свежепокрашенным стенам. Хотя одну дыру в стене (на лестничную клетку) все же надо делать – для самого провода с интернетом от провайдера.

Я лично советую разводить интернет по проводам, ибо у них есть следующие преимущества в сравнении с беспроводным WiFI:

1. Простота. Подключил провод – заработал интернет. Не надо настраивать беспроводное соединение (вводить пароль), для некоторых далеких от компьютера людей настройка будет нерешаемой задачей.

2. В некоторых квартирах, особенно сталинках с мусоропроводом в квартире (он железный и экранирует сигнал), качество беспроводного соединения бывает плохим даже в пределах одной квартиры.

3. При работе микроволновка (а могут и другие источники электромагнитных излучений) гасит сигнал.

4. Есть возможность подключить сетевой принтер. Принтер, на котором можно печатать с любого компьютера/устройства в квартире/доме, - очень удобно. Можно также подключить и сканер, хотя сканер в квартире обычно редкость.

5. Дети любят играть в компьютерные и приставочные игры. При подключении по WiFi возникают задержки - возрастает ping. Грубо говоря, в игре вы будете видеть картинку с отставанием от той, которая была бы при проводном соединении. На просмотре сайтов, видео и качания файлов эти миллисекунды никак не сказываются. Но в игре вы будете постоянно плохо играть и проигрывать (от этого нервные расстройства).

Таким образом, все компьютеры и другие устройства лучше подсоединять к роутеру проводами. Но WiFI в квартире также непременно нужен. Сейчас полно устройств – телефонов, планшетов, ноутбуков – которые подключаются к интернету. И подключаются они по WiFi. Даже если у вас нет всего этого сейчас, гарантированно устройства появятся в ближайшем будущем.

Подытожу, необходимо покупать роутер с беспроводным адаптером и прокладывать интернет по проводам.

1.2. Как прокладывать

При ремонте квартиры или дома необходимо сразу определить место к квартире, где будет стоять роутер. Маленькая квартира – обычно роутер у двери, большой многоуровневый дом – роутер где-то в центре (чтобы лучше ловил беспроводной сигнал). Как правило делается углубление в стене, которое закрывается лючком.

В этом месте делается розетка.

Из коридора от щитка прокладывается интернет-провод, с запасом в обе стороны, до этого места. Умные слова для покупки кабеля: витая пара UTP5 гигабит.

Делаются розетки во всех местах, где запланирован интернет, и от них к этому месту проводятся интернет-провода.

Все подключается. Все радуются удобству и неизштробленному ремонту.

Лючок, за которым скрывается руотер.

Розетка для интернета.

Роутер стоит абы где и абы как.

Провода раскиданы по всей квартире (роутер слева, левее дивана – компьютер справа).

2) Цифровое ТВ.

Так называемое «цифровое телевидение» в большинстве своем реализуется по технологии IPTV. Телевизионный сигнал идет по интернет-проводам. Чтобы смотреть его на телевизоре надо для каждого телевизора ставить IPTV-приставку, для просмотра на компьютере надо покупать программу просмотра.

Прокладка проводов пылкостью аналогична таковой при проводке интернета, на каждое устройство просмотра тв проводится свой провод. Сигнал в квартиру заводится по тому же проводу, что и интернет. Роутер должен поддерживать технологию IPTV (multicast).

3) Акустические системы и провода к ним.

3.1. Вводная информация

Как правило, люди ставят в гостиной телевизоры большой диагонали/проекторы и любят делать «домашние кинотеатры». Не важно, с чего будут смотреть кино, с компьютера или стационарных дисковых плееров, или даже планшета. Важно, что при установке нормальной акустической системы одно устройство будет обязательно, – ресивер. При нормальном варианте подключения в ресивер вставляется HDMI кабель с источника. По этому кабелю передается и картинка, и звук.

Ресивер передает картинку далее по HDMI кабелю на телевизор/проектор, а звук разводит по акустическим кабелям к колонкам. Не важно, есть у человека сейчас желание и деньги на организацию установку всего этого. Важно, что проложить провода можно заранее и про запас. Стоит это совсем недорого, а экономия денег на штроблении стен и моральных сил на лицезрении уродских перекрученных проводов по всей квартире - очень значительная.

Под телевизором, где ресивер устанавливаются розетки для акустических проводов. На них подается сигнал с ресивера. Прокладываются акустические провода до таких же ответных розеток, к которым подключаются колонки. Как правило, передние колонки стоят недалеко от ресивера и для них делать розетки не обязательно, ибо их закроет тумба для техники, которая под телевизором.

Все очень аккуратно, все радуются ремонту.

Слева задние колонки – справа ревисер. Провода – всюду.

4) Заметка про пылесос.

Возьмите за правило: под выключателем света в комнате обязательно делается хотя бы одна розетка. Для пылесоса. Вошел в комнату – включил в ближайшую розетку, ушел – отсоединил. Просто и удобно.

Выезд специалиста для ремонта интернета, настройки WiFi сети или компьютера в Москве и Московской области

1 Выезд мастера (не оплачивается в случае выявления проблемы на стороне провайдера) услуга 500 ₽
2 Настройка и подключение одного устройства у абонента (сетевого адаптера, ноутбука, компьютера, планшета, роутера, тв приставки, смарт ТВ, настройка каналов на тв и тд. ) услуга 590 ₽
3 Настройка и подключение второго и каждого последующего устройства у абонента (сетевого адаптера, ноутбука, компьютера, планшета, роутера, тв приставки, смарт ТВ, настройка каналов на тв и тд.) услуга 350 ₽
4 Замена оптического шнура (патчкорда) в помещении Абонента услуга 110 ₽
5 Замена коннектора RJ11 в помещении Абонента услуга 100 ₽
6 Замена/установка коннектора RJ45 в помещении Абонента услуга 110 ₽
7 Замена/установка F-разъёма в помещении Абонента услуга 110 ₽
8 Замена/установка ТВ штекера в помещении Абонента услуга 130 ₽
9 Сверление отверстий в помещении Абонента (кроме несущих стен). Сопровождается письменным согласием клиента на работы услуга 150 ₽
10 Укладка имеющегося кабеля в помещении Абонента (открытым способом c помощью клея или скоб) метр 80 ₽
11 Укладка имеющегося кабеля в помещении Абонента (скрытым способом в кабель канал или укладкой под уже смонтированный плинтус) метр 180 ₽
12 Полная перетяжка коаксиального кабеля RG-6 от распределительной коробки до помещения Абонента* услуга 1400 ₽
13 Заведение в помещение существующего Абонента второго и последующего кабелей UTP для подключения доп. Устройств* услуга 3800 ₽
14 Полная перетяжка кабеля категории 5е от ТКД до помещения Абонента по желанию Абонента* услуга 3300 ₽
15 Полная замена кабеля витая пара категории 5е в помещении Абонента (без демонтажа старого кабеля и укладки нового, не более 40м) услуга 750 ₽
16 Монтаж кабель канала (размером не более 40х60) без укладки кабеля метр 150 ₽
17 Монтаж кабель канала абонента (размером не более 40х60) без укладки кабеля метр 90 ₽
18 Возврат абонентского оборудования взятого в аренду в ООО "Нэт Бай Нэт Холдинг"* услуга 600 ₽
19 Установка/подключение Розетки RJ-45 внешнего исполнения услуга 200 ₽
20 Установка/и подключение Розетки RJ-45 внешнего исполнения (розетка абонента) услуга 150 ₽
21 Установка/подключение Розетки RJ-45 внутреннего исполнения (только оборудование заказчика в уже подготовленное место) услуга 150 ₽
22 Установка/подключение Розетки RJ-11 внешнего исполнения услуга 200 ₽
23 Установка/подключение Розетки RJ-11 внешнего исполнения (розетка абонента) услуга 150 ₽
24 Установка/подключение Розетки RJ-11 внутреннего исполнения (только оборудование заказчика в уже подготовленное место) услуга 150 ₽
25 Изготовление патчкорда из витой пары категории 5е до 10м услуга 380 ₽
26 Изготовление патчкорда из витой пары категории 5е до 20м услуга 540 ₽
27 Изготовление патчкорда из витой пары категории 5е более 20м но не более 40м услуга 860 ₽
28 Наращивание кабеля витая пара категории 5е в помещении Абонента до 10 м(без укладки кабеля) услуга 270 ₽
29 Наращивание кабеля витая пара категории 5е в помещении Абонента до 20 м(без укладки кабеля) услуга 430 ₽
30 Наращивание кабеля витая пара категории 5е в помещении Абонента более 20м но не более 40м (без укладки кабеля) услуга 760 ₽
31 Наращивание коаксиального кабеля RG-6 до 10м (без укладки кабеля) услуга 300 ₽
32 Наращивание коаксиального кабеля RG-6 до 20м (без укладки кабеля) услуга 500 ₽
33 Наращивание коаксиального кабеля RG-6 более 20м но не более 40м (без укладки кабеля) услуга 880 ₽
34 Замена/установка делителя ТВ сигнала на два отвода в помещении Абонента услуга 260 ₽
35 Замена/установка делителя ТВ сигнала на три отвода в помещении Абонента услуга 300 ₽
36 Замена/установка делителя ТВ сигнала на четыре отвода в помещении Абонента услуга 305 ₽
37 Замена/установка усилителей КТВ сигнала* услуга 5800 ₽

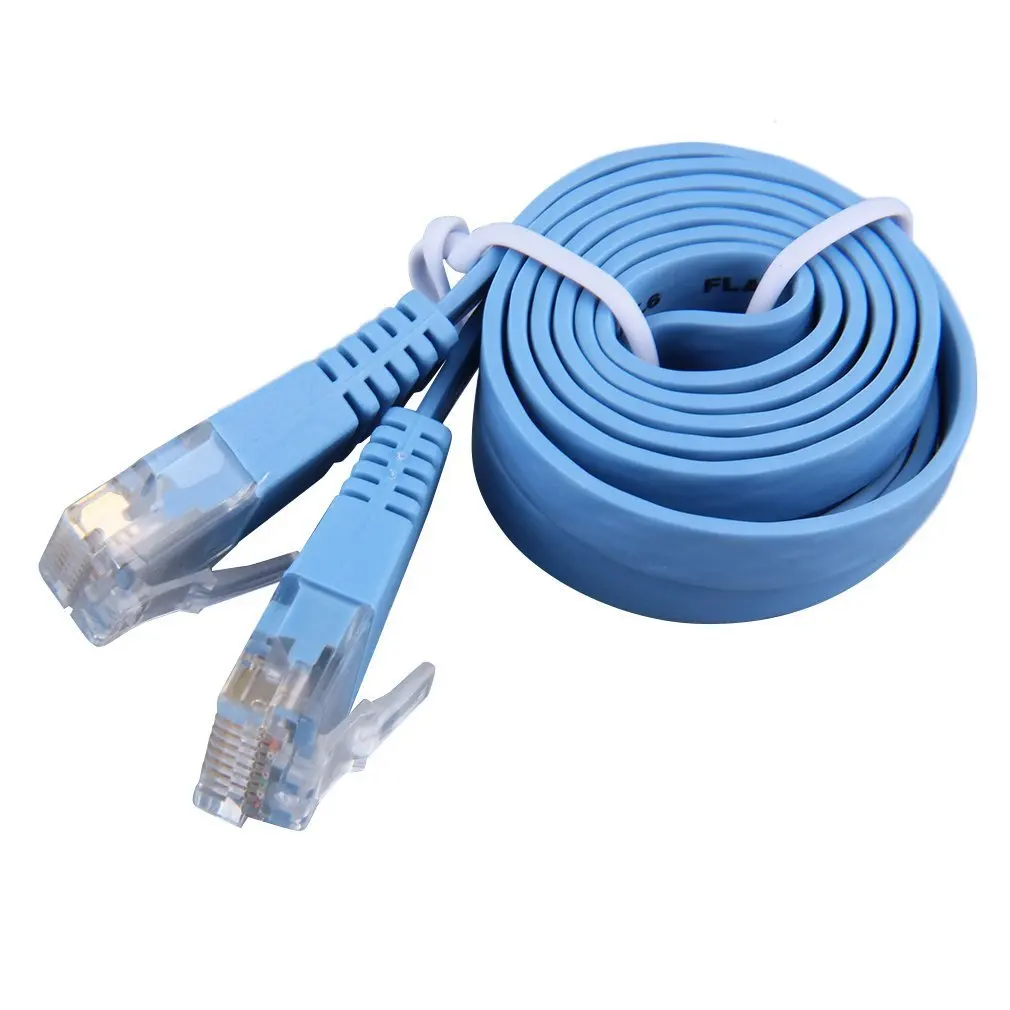

Как правильно обжать интернет кабель коннектором (вилкой) RJ-45

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь  произвести самостоятельно обжимку кабеля не составляет особого труда.

Популярные схемы обжимки

Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

Первый метод обжима – прямой тип, используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

Второй метод носит название перекрестный (косой) и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

  • Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
  • Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

  1. Бело-зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

  • Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.


Приглашаем к сотрудничеству партнеров!

Как провести и подключить интернет в квартиру — «Где лучше»

Закажите бесплатную консультацию

Позвоните мне


Для подключения к сети используют медные провода и оптоволокно. Вы можете выбрать:

  • ADSL-подключение – работает через телефонную линию.
  • DOCSIS – стандарт передачи данных через телевизионный кабель.
  • Ethernet – работает через медный кабель, подключенный напрямую к компьютеру или роутеру.
  • GPON – оптоволоконная сеть.

ADSL-подключение

ADSL – это асимметричная абонентская линия. Она работает через телефонный кабель. Для подключения к компьютеру или роутеру Wi-Fi требуется модем.

Раньше можно было выйти в сеть только через медный телефонный провод. Тогда фильмы качались неделями, а модемы сильно шумели. Использовать телефон и интернет одновременно было нельзя.

Потом появилось ADSL-подключение. Оно осуществлялось через тот же телефонный провод, но для модуляции стали использовать другие частоты. Это позволило иметь постоянное активное соединение и свободный телефон. Интернет стал быстрее, модемы тише.


Такой вид подключения подойдет, если у вас уже есть телефонная линия, и вы не хотите проводить в квартиру другие кабели.

Преимущества:

  • При наличии телефонного кабеля не нужно протягивать другие провода.
  • Стабильный доступ в сеть.

Недостатки:

  • Необходимость платить абонентскую плату за телефон и интернет.
  • Невысокая скорость передачи данных.
  • Необходимость использования модема.
  • Возможность нестабильной работы из-за повреждений линии или активного оборудования на участке от АТС до абонента.

DOCSIS

С помощью этого способа вы можете подключить в квартире как интернет, так и кабельное телевидение.

DOCSIS – стандарт передачи данных по телевизионному кабелю. Настройка доступа простая, похожа на ADSL-подключение, только вместо телефонного кабеля используется телевизионный.


Как и предыдущий способ выхода в сеть, он уже считается устаревшим. Главные претензии – невысокая скорость передачи данных, особенно в вечернее время, когда нагрузка на серверы становится больше.

Преимущества:

  • Простое подключение.
  • Одновременно можно настроить кабельное телевидение и интернет.
  • Отдельного кабеля для доступа в сеть не требуется, достаточно провести телевизионный.

Недостатки:

  • Высокая абонентская плата.
  • Нестабильная скорость доступа в сеть.

Ethernet

Наиболее распространенная технология организации доступа в сеть. Передача данных осуществляется по медному кабелю, но наличие телефона или кабельного телевидения не требуется.

Подключить интернет-кабель можно как напрямую к компьютеру, так и к вай-фай роутеру для беспроводного подключения в квартире любых поддерживающих устройств.


Этот вариант стал популярным из-за простоты использования, довольно высокой скорости подключения, относительно небольшой стоимости. Но у него есть два недостатка – необходимость просверливать отверстие в стене для кабеля и длина провода, протянутого из подъезда. Дело в том, что провод обычно протягивают с запасом. Если вы уже сделали ремонт, это может оказаться проблемой. Нужно будет думать, как подключить интернет и при этом спрятать часть провода, которая находится в квартире. В некоторых случаях это невозможно.

Преимущества:

  • Высокая скорость передачи данных.
  • Для подключения нужен только кабель или вай-фай роутер.
  • Относительно невысокая стоимость подключения и оплаты услуг.

Недостатки:

  • Необходимость сверлить стену из подъезда при протягивании кабеля.
  • Длинный провод.

Найдите провайдера по названию

Более 200 интернет-провайдеров доступно для поиска

Найти провайдера

GPON

Раньше передача данных осуществлялась только через медные провода. Затем медь начали менять на оптоволокно. Отличие между типами проводов в способе передачи сигнала – оптоволоконный кабель передает не электрический импульс, а световой. Это позволяет увеличить скорость до гигабит в секунду. Такое подключение называют GPON (гигабитная пассивная оптоволоконная сеть).


Для пользователя преимущества оптических кабелей не ограничиваются скоростью. Еще один важный плюс – это довольная аккуратная организация абонентской точки доступа.

Как проводят интернет через оптоволоконный кабель в квартиру. Из подъезда просверливают одно отверстие, диаметром менее монеты в 10 копеек. Через него протягивают оптоволоконный кабель. Вместе с монтажниками вы выбираете удобное место для установки роутера – чтобы оно было расположено максимально незаметно и безопасно. К роутеру подсоединяют оптоволоконный кабель. Подключение интернета (вай-фай сеть), IP-телефонии, цифрового телевидения осуществляется через эту точку доступа. Но нужно иметь в виду, что от роутера тоже будут отходить провода, например, для подключения телевидения. Они будут обычными, не оптоволоконными.

Оптоволоконный кабель очень хрупкий, его легко повредить. Поэтому его не протягивают через всю квартиру и размещают так, чтобы он не провисал.


Этот способ подключения удобен тем, что его можно использовать даже если вы сделали ремонт. Рабочие аккуратно установят оборудование, оно не будет занимать много места. Единственная возможная проблема – отсутствие на стене, где размещается кабель, электрической розетки для питания роутера. Если она расположена слишком далеко, нужно будет сделать новую.

В случае планирования ремонта, не спешите сразу проводить оптоволокно. Сначала завершите монтажные работы, которые могут повредить кабель. Восстановить его будет сложно и дорого.

Преимущества:

  • Возможность настроить цифровое телевидение, IP-телефонию, интернет через один кабель.
  • Отсутствие длинных провисающих проводов.
  • Удобство прокладывания линии и установки оборудования после ремонта.
  • Высокая скорость передачи данных.

Недостатки:

  • Оптоволоконный кабель очень хрупкий.
  • Стоимость прокладывания линии за свой счет к частным домам может оказаться высокой

Найдите провайдеров, которые подключают домашний интернет по вашему адресу:

Проверить адрес

Укажите ваш адрес

Выберите тарифный план

Оформите заявку на подключение


Как установить интернет-соединение в квартире через спутник

Спутниковое подключение отличается от обычного проводного более низкой скоростью соединения и высокой ценой. Поэтому его используют там, где нет других вариантов выхода в сеть или как резервный канал, когда нужно сделать доступ к интернету в квартире постоянным, не зависящим от повреждений на линии.

Для подключения требуется антенная система, она обычно устанавливается на крыше дома. От антенны на пользовательское оборудование сигнал поступает по кабелю. Отверстие для него чаще просверливают в стене комнаты, где планируется размещение оборудования


Спутниковое подключение бывает односторонним и двусторонним. Двустороннее – полностью автономно. Это значит, что его можно подключить, если нет других вариантов доступа в сеть. Одностороннее используется, когда у пользователя уже есть интернет, обеспеченный через другую сеть, но он работает слишком медленно. Тогда скорость входящего соединения удастся увеличить.

Преимущества:

  • Доступ в сеть, когда нельзя подключиться через кабель.
  • Высокая скорость подключения (но ниже, чем через технологию GPON).

Недостатки:

  • Ограничение предоплаченного трафика.
  • Дорогое оборудование.
  • Необходимость установки антенной системы.

Как сделать точку беспроводного радиодоступа к интернету в квартире

Ее можно сделать с помощью технологии WiMax. Она позволяет обеспечить большую зону покрытия (до нескольких километров) и относительно высокую скорость передачи данных.

По этой технологии свои сети выстраивает всего несколько операторов связи. Для этого они строят базовые станции, которые передают сигнал на антенну пользователя. Вполне может оказаться, что на территории вашего населенного пункта таких вышек нет.


Антенну необязательно монтировать на улице, ее можно установить дома. Но нужно учитывать, что скорость передачи сигнала зависит от внешних факторов. Например, ее могут снизить железобетонные перекрытия.

Преимущества:

  • Можно настроить беспроводной доступ с большой зоной покрытия.
  • При установке антенны в комнате не нужно сверлить стену.

Недостатки:

  • Громоздкий комплект оборудования и много проводов в квартире.
  • Нестабильный сигнал.
  • Зависимость подключения от местоположения ближайшей базовой станции.

Какой вариант подключения выбрать

Если вы дорожите своим ремонтом и хотите пользоваться сетью с высокой скоростью передачи данных, отдайте предпочтение интернету, подключенному через оптоволоконный кабель. Оптоволокно обеспечивает максимальную скорость соединения и занимает минимум места. Кроме того, такой способ подключения самый стабильный. Поскольку линия пассивная, активного оборудования на участке от АТС к абоненту нет. Это значит, что вы не лишитесь доступа в сеть из-за поломки оборудования на линии, профилактических работ и других внешних факторов. Единственная угроза – повреждение самого кабеля. Но так как техники проводят интернет и к дому, и в квартиру с соблюдением мер защиты линии, угроза повреждения минимальна.

Если у вас уже есть телефонный кабель, его все равно лучше заменить на оптоволокно. Оно позволит организовать единую точку доступа, через которую можно настроить цифровое телевидение и IP-телефонию. Это значит, что вам не придется просверливать в стене отдельные отверстия каждый раз, когда нужно будет провести новую услугу связи. Скорость передачи данных при этом увеличивается в разы.

Закажите бесплатную консультацию менеджера по вопросам подключения к сети или оставьте заявку на подключение интернета.

Как Интернет путешествует по океанам

Интернет состоит из крошечных фрагментов кода, которые перемещаются по миру, путешествуя по проводам толщиной с прядь волос, натянутых на дно океана. Данные перемещаются из Нью-Йорка в Сидней, из Гонконга в Лондон за то время, которое вам понадобится, чтобы прочитать это слово.

Почти 750 000 миль кабеля уже соединяют континенты, чтобы удовлетворить наш ненасытный спрос на связь и развлечения.Компании обычно объединяют свои ресурсы для совместной работы над проектами подводного кабеля, словно автострада для всех.

Но теперь Google идет своим путем, реализуя первый в своем роде проект, соединяющий Соединенные Штаты с Чили, где находится крупнейший центр обработки данных компании в Латинской Америке.

«Люди думают, что данные хранятся в облаке, но это не так», - сказала Джейн Стоуэлл, курирующая строительство проектов подводных кабелей Google.«Это в океане».

Получение там - кропотливый и трудоемкий процесс. Корабль длиной 456 футов под названием Durable в конечном итоге доставит кабель в море. Но сначала кабель собирается на разросшейся фабрике в нескольких сотнях ярдов от нас, в Ньюингтоне, штат Нью-Хэмпшир.Фабрика, принадлежащая компании SubCom, заполнена специализированным оборудованием, используемым для поддержания напряжения в проводе и заключения его в защитную пленку.

Кабели начинаются как пучок крошечных нитей стеклянных волокон.Лазеры передают данные вниз по потоку почти со скоростью света, используя оптоволоконную технологию. После достижения земли и подключения к существующей сети данные, необходимые для чтения электронной почты или открытия веб-страницы, попадают на устройство человека.

В то время как большинство из нас сейчас в основном используют Интернет через Wi-Fi и тарифные планы для передачи данных по телефону, эти системы в конечном итоге подключаются к физическим кабелям, которые быстро переносят информацию через континенты или через океаны.

В процессе производства кабели проходят через высокоскоростные мельницы размером с реактивный двигатель, оборачивая провод медным кожухом, по которому по линии проходит электричество, чтобы данные перемещались. В зависимости от того, где будет расположен кабель, позже добавляются пластик, сталь и смола, чтобы помочь ему выдержать непредсказуемые условия океана. Когда закончите, кабели будут размером с толстый садовый шланг.

Год планирования уходит на прокладку кабельной трассы, которая избегает подводных опасностей, но кабели по-прежнему должны выдерживать сильные течения, оползни, землетрясения и помехи от рыболовных траулеров.Срок службы каждого кабеля составляет до 25 лет.

Конвейер, который сотрудники называют «Канатная дорога», перемещает кабель прямо в Durable, пришвартованный в реке Пискатака. Судно будет нести более 4 000 миль кабеля весом около 3 500 метрических тонн при полной загрузке.

Внутри корабля рабочие запихивают кабель в кавернозные резервуары. Один человек быстро ходит по кабелю по кругу, как будто кладет массивный садовый шланг, а другие ложатся, чтобы удерживать его на месте, чтобы убедиться, что он не зацепится или не закручивается.Даже если команды работают круглосуточно, требуется около четырех недель, прежде чем корабль будет загружен достаточным количеством кабеля, чтобы выйти в открытое море.

Первый трансатлантический кабель был проложен в 1858 году, чтобы соединить Соединенные Штаты и Великобританию. Королева Виктория отметила это событие посланием президенту Джеймсу Бьюкенену, на передачу которого ушло 16 часов.

Несмотря на то, что за прошедшие десятилетия были изобретены новые беспроводные и спутниковые технологии, кабели остаются самым быстрым, наиболее эффективным и наименее дорогостоящим способом передачи информации через океан.И это все еще далеко не дешево: Google не раскрывает Чили стоимость своего проекта, но эксперты говорят, что подводные проекты стоят до 350 миллионов долларов, в зависимости от длины кабеля.

В современную эпоху телекоммуникационные компании проложили большую часть кабеля, но за последнее десятилетие американские технологические гиганты начали брать на себя больший контроль. Google поддержал по крайней мере 14 кабелей по всему миру. По данным исследовательской фирмы TeleGeography, Amazon, Facebook и Microsoft инвестировали в другие компании, подключив центры обработки данных в Северной Америке, Южной Америке, Азии, Европе и Африке.

Страны рассматривают подводные кабели как критически важную инфраструктуру, и эти проекты были горячими точками в геополитических спорах. В прошлом году Австралия вмешалась, чтобы помешать китайскому технологическому гиганту Huawei построить кабель, соединяющий Австралию с Соломоновыми островами, из опасения, что это даст китайскому правительству точку входа в свои сети.

Контент-провайдеры, такие как Microsoft , Google , Facebook и Amazon , теперь владеют или арендуют более половины подводной полосы пропускания

Доля использованных международных

ширина полосы пропускания подводного кабеля

Доля использованных международных

ширина полосы пропускания подводного кабеля

Источник: TeleGeography

Янн Дюрье, капитан корабля, сказал, что одной из самых важных его обязанностей было поддержание боевого духа среди своей команды в течение нескольких недель в море.Создание инфраструктуры нашего цифрового мира - трудоемкая работа.

С 53 спальнями и 60 ванными комнатами Durable может вместить до 80 членов экипажа. Команда делится на две смены по 12 часов. Знаки предупреждают о тишине в коридорах, потому что кто-то всегда спит.

Корабль будет перевозить достаточно припасов, чтобы продержаться не менее 60 дней: примерно 200 буханок хлеба, 100 галлонов молока, 500 коробок с дюжиной яиц, 800 фунтов говядины, 1200 фунтов курицы и 1800 фунтов риса.Есть также 300 рулонов бумажных полотенец, 500 рулонов туалетной бумаги, 700 кусков мыла и почти 600 фунтов стирального порошка. На борту запрещено употребление алкоголя.

«Я все еще страдаю морской болезнью», - сказал Уолт Освальд, техник, который прокладывает кабели на судах в течение 20 лет. Он засовывает за ухо небольшой пластырь, чтобы сдержать тошноту. «Это не для всех».

Плохая погода неизбежна.Волны достигают 20 футов, иногда от капитана корабля требуется перерезать подводный кабель, чтобы судно могло искать более безопасные воды. Когда условия улучшаются, корабль возвращается, извлекая отрезанный кабель, который был оставлен прикрепленным к плавучему бую, затем соединяет его вместе, прежде чем продолжить.

Работа на борту идет медленно и утомительно. Корабль, находящийся в море в течение нескольких месяцев, движется со скоростью около шести миль в час, поскольку кабели вытягиваются из гигантских бассейнов через отверстия в задней части корабля.Ближе к берегу, где больше риск повреждения, используется подводный плуг для закапывания кабеля в морское дно.

Команда Durable не ожидает, что работа в ближайшее время замедлится.

После проекта в Латинской Америке Google планирует построить новый кабель, идущий из Вирджинии во Францию, который должен быть завершен к 2020 году. У компании 13 центров обработки данных, открытых по всему миру, еще восемь строятся - все необходимое для питания триллионов поисковых запросов Google, выполняемых каждый год, и более 400 часов видео, загружаемых на YouTube каждую минуту.

«Это действительно управление очень сложной многомерной шахматной доской», - сказала г-жа Стоуэлл из Google, которая носит подводный кабель в качестве ожерелья.

Спрос на подводные кабели будет только расти, поскольку все больше предприятий полагаются на услуги облачных вычислений. А технологии, ожидаемые в ближайшем будущем, такие как более мощный искусственный интеллект и автомобили без водителя, также потребуют высоких скоростей передачи данных. Области, в которых не было Интернета, теперь получают доступ: по данным Организации Объединенных Наций, впервые более половины населения мира подключено к Интернету.

«Это огромная часть инфраструктуры, благодаря которой это происходит», - сказала Дебби Браск, вице-президент SubCom, управляющая проектом Google. «Все данные передаются по подводным кабелям».

Интернет-кабель

и кабель локальной сети

В сетевом мире два часто используемых термина - это Интернет-кабель и LAN-кабель. Это кабели, используемые для подключения сетевых устройств, таких как компьютеры, сетевые коммутаторы или маршрутизаторы для передачи данных.Эти кабели, по сути, являются носителем или средой, через которую проходят потоки данных. Так это одно и то же? Здесь основное внимание уделяется кабелю Интернета и кабелю локальной сети, чтобы объяснить два типа и некоторые часто задаваемые вопросы.

Интернет-кабель

против кабеля локальной сети: что это такое?

Интернет - это всемирная совокупность сетей, объединяющая миллионы предприятий, государственных учреждений, образовательных учреждений и отдельных лиц. Интернет-услуги, такие как совместное использование файлов, доступ в Интернет и другие, доставляются конечным пользователям через различные типы носителей, которые обычно включают в себя сетевые коммутаторы, маршрутизаторы, оптоволоконные каналы, технологии медных кабелей и т. Д.Таким образом, Интернет-кабели можно рассматривать как физические кабели, используемые в Интернете. Наиболее распространенными типами являются оптоволоконные кабели, коаксиальные кабели, медные кабели и т. Д. Волоконно-оптический кабель содержит одно или несколько оптических волокон внутри изолированного корпуса и обеспечивает передачу сигнала через свет. Он разработан для высокопроизводительных сетей передачи данных и телекоммуникаций на большие расстояния, поскольку обеспечивает более широкую полосу пропускания и может передавать данные на большие расстояния. На основе различных разъемов оптоволоконные кабели делятся на стандартные оптоволоконные соединительные кабели с такими разъемами, как LC или SC, и оптические кабели MTP.Обычные оптоволоконные кабели широко используются для большинства передач 10G, а кабели MTP предназначены для передач 40 / 100G в центрах обработки данных. Кроме того, волоконно-оптические кабели также используются на открытом воздухе. Эти наружные оптоволоконные кабели, такие как бронированные патч-корды или оптоволоконные кабели военного назначения, могут использоваться в суровых условиях, например, при прокладке подземных кабелей вне помещений. Коаксиальный кабель - это один из видов электрического кабеля. Он имеет центральный провод и внешний проводник с изоляционной прокладкой между ними. Он в основном используется в таких приложениях, как магистральные телефонные линии, высокоскоростные компьютерные шины данных, передача сигналов кабельного телевидения и т. Д., Поскольку он может хорошо работать на высоких частотах и ​​обеспечивать превосходный контроль электромагнитных помех.Обратите внимание, что медный кабель также называют кабелем LAN, который также является разновидностью Интернет-кабеля. Его подробная информация будет представлена ​​ниже.

LAN (Local Area Network) - это сеть, которая работает на небольшом расстоянии, обычно в пределах одного здания или университетского городка. ЛВС может быть небольшой, объединяя всего три компьютера, но также может соединять сотни компьютеров, используемых тысячами людей. Кабель LAN относится к кабелям для передачи данных в компьютерных сетях. Есть два основных типа сетевого кабеля.Один из них - это стандартный прямой кабель, обычно известный как патч-кабель Ethernet, который используется для подключения компьютеров к маршрутизаторам или коммутаторам. Обратите внимание, что обычный кабель Ethernet поставляется в виде патч-корда STP и UTP различных марок, как показано в следующей таблице. Кабель STP имеет внешний слой или «экран» из проводящего материала вокруг внутренних проводников, который предназначен для уменьшения воздействия электромагнитных помех. Он широко используется в средах, где высока вероятность электронных помех, например в аэропортах или на заводах.Кабель UTP не имеет экрана для уменьшения помех. Он основан на эффекте отмены, вызванном скручиванием пар проводов, чтобы справиться с электромагнитными помехами. Он работает не так хорошо, как STP в снижении электромагнитных помех. Он часто используется для домашних и офисных соединений Ethernet. Другой тип - это перекрестный кабель, который используется для прямого соединения двух компьютеров без маршрутизаторов, коммутаторов или концентраторов. Что касается прямого и перекрестного кабеля, они используют разные стандарты разводки в разъемах на обоих концах. Два разъема прямого типа используют одни и те же стандарты подключения: T568A или T568B.В то время как разъемы кроссовера используют разные стандарты, один разъем использует T568A, а другой - T568B.

Категория

Скорость

Пропускная способность

Cat5e

1000 Мбит / с

100 МГц

Cat6

1000 Мбит / с

250 МГц

Cat6a

10 Гбит / с

500 МГц

Cat7

10 Гбит / с

600 МГц

Cat8

25/40 Гбит / с

2000 МГц

Интернет-кабель или кабель локальной сети: часто задаваемые вопросы

1, Интернет-кабель и кабель LAN, это одно и то же?

Кабель LAN

относится к кабелю Интернет.Кабель LAN может доставлять данные или информацию из Интернета конечным пользователям через физические соединительные кабели RJ45, действуя как интернет-кабель. В то время как Интернет-кабель содержит более широкий спектр кабелей, таких как оптоволоконные кабели, телефонные провода, кабели HDMI. Фактически, любые кабели, по которым передается Интернет-информация, можно рассматривать как Интернет-кабель.
2, что делает Интернет и кабель LAN?

Для интернет-кабеля, такого как оптоволоконные кабели, они разработаны с более высокой пропускной способностью, которая широко используется в центрах обработки данных, которым требуется более высокая скорость передачи по мере их расширения.Кроме того, волоконно-оптические кабели можно использовать в местах, где присутствуют сильные электромагнитные помехи, например, на заводе, поскольку они не проводят электричество.
С другой стороны, кабели LAN Ethernet могут применяться для передачи голоса, внутренних сетей и приложений POE, поскольку они могут одновременно подавать питание и передавать данные. Перекрестный кабель LAN обычно применяется для объединения в сеть двух аналогичных устройств напрямую без использования концентраторов или маршрутизаторов, например, для соединения двух компьютеров для обмена файлами.
3, Могу ли я использовать кабель LAN в качестве кабеля Ethernet?

Да. Это то же самое в медных сетях, поскольку оба типа используют разъемы RJ45, поэтому они будут взаимозаменяемыми.

Заключение

Что касается кабеля для подключения к Интернету и кабеля для локальной сети, оба типа могут передавать сигналы и подключать сетевое оборудование, например коммутаторы. Кабель LAN - это тип Интернет-кабеля, а Интернет-кабель содержит широкий спектр типов кабелей, таких как оптоволоконные кабели, телефонные провода или коаксиальные кабели.Компания FS предлагает большинство типов интернет-кабелей, включая патч-кабели Cat5e / Cat6 / Cat7 / Cat8, оптоволоконные коммутационные кабели и т. Д. Все продукты превосходного качества по выгодным ценам, круглосуточная техническая поддержка и доставка в тот же день. так же доступно.

Будущее подводных интернет-кабелей | Сарвеш Матхи | Обращает на себя внимание

На сегодняшний день существует около 400 активных подводных кабелей, каждый из которых по диаметру не шире банки из-под газировки. Прокладка этих кабелей через Атлантический и Тихий океаны, некоторые части которых достигают глубины Эвереста, является гигантской задачей.Требуются годы исследования маршрутов, миллиарды долларов и большие корабли, способные удерживать кабели длиной до нескольких тысяч километров. Основной компонент кабеля - оптическое волокно - тонкое, как волос. Каждый кабель имеет несколько пар оптических волокон, которые покрыты множеством слоев защиты для предотвращения повреждений лодками, рыбной ловлей и стихийными бедствиями. Несмотря на стоимость и сложность установки этих кабелей, они намного дешевле и эффективнее спутников. Оптическое волокно существует уже некоторое время, но это современная технология, позволяющая передавать данные со скоростью, близкой к скорости света.Объем данных, которые они могут нести, также намного больше, чем мы можем ожидать от спутников. Более старый кабель может передавать данные, равные 1500 HD-фильмам в секунду. Спутники по-прежнему используются в удаленных частях мира, таких как Антарктика, для исследовательских целей, но данные строго нормированы, и невозможно транслировать фильмы или загружать большие файлы.

В период с 2016 по 2020 год было проложено или запланировано около 100 новых кабелей. Основная причина появления новых кабелей - это потребность в пропускной способности. Но источник этого спроса трудно определить.Увеличение количества просмотров Netflix может показаться хорошим источником, потому что для потоковой передачи фильмов, хранящихся в США, может использоваться большая пропускная способность, но это не так. Netflix обычно один раз отправляет копию фильма в страну, где она кэшируется и хранится локально. Точно так же Интернет вещей - модное слово, связанное с большими объемами данных, но даже в 2020 году ожидается, что он составит всего около одного процента глобального интернет-трафика, поскольку большая часть обработки будет происходить локально. Спрос может возникать из непредсказуемых источников, таких как внезапное увеличение трафика после появления Pokemon Go.Несмотря на источник, существует консенсус в отношении того, что потребность в полосе пропускания удваивается каждые два года, и, следовательно, необходимы новые кабели, чтобы не отставать.

Но потребность в пропускной способности - не единственная причина для новых кабелей. Чтобы понять другие причины, нам сначала нужно различать пропускную способность кабеля в освещении и потенциальную емкость. Литая емкость - это емкость, с которой в настоящее время может работать кабель. С другой стороны, потенциальная пропускная способность - это теоретическая максимальная пропускная способность, которую может поддерживать кабель, если для полного оснащения кабеля был вложен дополнительный капитал.На большинстве основных маршрутов освещенная доля потенциальной пропускной способности составляет менее 30 процентов. Это говорит о том, что мы можем инвестировать в существующие кабели и использовать оставшуюся неосвещенную емкость, но обычно это не так.

Компании предпочитают прокладывать новые кабели, потому что они намного более технологичны. Стоимость единицы новых кабелей ниже, чем у старых кабелей, пропускная способность которых увеличена. Другими словами, новые кабели имеют лучшую экономию на масштабе. Вторая причина заключается в том, что в старых кабелях мало или совсем нет запасных оптоволоконных пар.В то время как компании могут использовать неосвещенную емкость путем совместного использования существующих оптоволоконных пар, поставщики контента, такие как Facebook, Google, Microsoft и Amazon, с учетом их большого спроса предпочитают покупать целые оптоволоконные пары. Другие причины для новых кабелей включают подключение некоторых удаленных частей мира, которые все еще зависят от спутников, и предоставление дополнительных возможностей странам, у которых есть только один или два кабеля, потому что любое повреждение этих кабелей может вызвать серьезные сбои.

Интересной тенденцией является увеличение инвестиций контент-провайдеров в новые кабели.Раньше магистральные интернет-провайдеры были основными инвесторами и потребителями пропускной способности интернет-кабеля. За последние пять лет количество кабелей, которые частично принадлежат Google, Facebook, Microsoft и Amazon, выросло в 8 раз, и в разработке находится еще больше таких кабелей. Эти поставщики контента также потребляют более 50 процентов всей международной пропускной способности и проектов TeleGeography, которые к 2027 году они смогут потреблять более 80 процентов.

Content Provider Investments (TeleGeography 2019) Потребители полосы пропускания (TeleGeography 2019)

В настоящее время контент-провайдеры развертывают свои кабели только на основных маршрутах, в основном трансатлантических и трансатлантических, чтобы связать центры обработки данных.Таким образом, их влияние на другие маршруты менее выражено. Но на подходе такие маршруты, как Индия-Сингапур и Европа-Африка. Когда эти несколько контент-провайдеров полностью расширятся и доминируют в подводной кабельной сети, это может иметь серьезные последствия.

Думайте о подводных кабельных сетях как о новых экономических торговых путях, а о транзитных товарах - как о данных - возможно, о самом важном товаре в информационную эпоху. Amazon, Microsoft и Google владеют почти 65% рынка облачных хранилищ данных.Это делает их крупными экспортерами и импортерами данных. Представьте, что они образуют олигополию, чтобы владеть маршрутами, используемыми для передачи любых данных. Конечно, конечные потребители выиграют от сниженных цен, которые будут распространяться на поставщиков контента, которые теперь получают значительную экономию от масштаба за счет владения кабелями. Но меньшие компании, стремящиеся конкурировать, окажутся в невыгодном положении. Они или кто-либо другой, желающий использовать эти кабели, могут заплатить более высокую плату за пропускную способность. В некоторых аспектах он не отличается от нефтяного картеля.Хуже, но менее вероятно, что проблема конфиденциальности связана с тем, что Facebook решит использовать все данные, проходящие по их кабелю, для «улучшения своих услуг», независимо от того, владеет ли этими данными.

Не волнуйтесь - мы далеки от такого сценария Тем не менее. Провайдеры контента в настоящее время являются лишь совладельцами кабелей, а провайдеры магистральных сетей Интернет по-прежнему доминируют. Но если эти поставщики контента все же решат владеть и регулировать все кабели, на которые они способны, это вполне может стать будущим в мире. хранить.Рассматриваемые здесь компании уже более могущественны, чем думает большинство людей. Если вам нужно больше убедительности, прочтите эту статью о том, насколько трудна жизнь без них, или, что еще лучше, послушайте этот подкаст, посвященный капитализму слежки.

Эксперты по антимонопольному законодательству утверждают, что в эпоху больших технологий благосостояние потребителей не должно быть единственным фактором, принимаемым во внимание при определении антимонопольного поведения. Они предполагают, что любая компания, подавляющая конкуренцию или совершающая «сделку, мотивированную в то время уклонением от конкуренции», является хорошим кандидатом для продажи постфактум.«Классифицируется ли нападение этих контент-провайдеров на подводные кабели как антимонопольное поведение и должны ли существовать правила, предотвращающие это?

Слова Шошаны Зубофф, автора книги The Age of Surveillance Capitalism, звучат правдоподобно сегодня и могут стать правдой завтра:

«Это почти как будто мы проснулись, и внезапно Интернет принадлежал частному капиталу и управлялся им. своего рода режим, новая экономическая логика, которую действительно не понимали.”

Морские кабели, по которым проходит мировой интернет-трафик, также могут обнаруживать землетрясения | Наука

Кабели морского дна, такие как эта линия связи между Соединенными Штатами и Испанией, могут служить в качестве сейсмических датчиков.

ЗАПУСТИТЬ СТУДИИ

Эрик Хэнд

Около 70% поверхности Земли покрыто водой, и все же почти все детекторы землетрясений находятся на суше. Помимо некоторых дорогих датчиков с батарейным питанием, сброшенных на морское дно и позже извлеченных, и нескольких массивов прибрежных детекторов, подключенных к суше, сейсмологи не имеют возможности отслеживать землетрясения, которые колеблются по морскому дну и иногда создают цунами.

Теперь технология, описанная в Интернете в Science на этой неделе, обещает использовать преимущества более 1 миллиона километров оптоволоконных кабелей, которые пересекают дно океана и переносят мировой интернет и телекоммуникационный трафик.Наблюдая за крошечными изменениями в оптическом сигнале, проходящем по кабелю, ученые могут обнаруживать и потенциально определять местонахождение землетрясений.

Для этого метода требуется немного больше, чем лазеры на каждом конце кабеля и доступ к небольшой части полосы пропускания кабеля. Что особенно важно, он не требует модификации самого кабеля и не мешает его повседневному использованию. Этот метод «может изменить правила игры», - говорит Энн Шихан, сейсмолог из Университета Колорадо в Боулдере, которая не принимала участия в работе.«Дополнительные наблюдения из океанических регионов могут заполнить довольно большие пробелы».

«Все началось со случайного открытия», - говорит Джузеппе Марра, метролог из Национальной физической лаборатории в Теддингтоне, Великобритания, который работает над волоконно-оптическими линиями связи, соединяющими атомные часы в лабораториях по всей Европе. Он тестировал соединение на 79-километровом подземном кабеле, который проходит от Теддингтона до Рединга, Великобритания, и полагается на стабильную, резонирующую петлю лазерного света. Вибрация возле кабеля - даже шум транспорта наверху - может незаметно изогнуть его.Это может сократить или увеличить расстояние прохождения света меньше, чем ширина человеческого волоса, слегка сдвигая резонирующие световые лучи в фазе.

Марра привык к фоновому шуму в оптоволокне. Но когда он просмотрел данные за октябрь 2016 года, он увидел больше, чем среднее количество шума. Оказалось, что это были локальные последствия землетрясений силой 5,9 и 6,5 баллов, которые обрушились на центральную Италию в конце того месяца. «Это был очень показательный момент», - говорит Марра. Он понял, что этот шум указывает на новый способ обнаружения землетрясений.

Марра задался вопросом, можно ли распространить эту технику на океан, где окружающая среда может быть более спокойной. Используя 96-километровый подводный кабель, соединяющий Мальту и Сицилию в Италии, он и его коллеги обнаружили землетрясение магнитудой 3,4 в Средиземном море. Они не могли определить это. Но, стреляя лазером по кабелю с обоих концов, по его словам, ученые могут обнаружить различия во времени прохождения сигналов, не совпадающих по фазе, что позволит выявить, где землетрясение впервые вызвало разрыв кабеля.По его словам, с тремя или более кабелями, проложенными таким образом, можно определить точное местоположение землетрясения в земной коре.

Связано

Более 1 миллиона километров подводных оптоволоконных кабелей перебрасывают интернет и телекоммуникационный трафик между континентами. Ученые надеются использовать кабели в качестве детекторов землетрясений.

Существующие подводные кабели Планируемые

TeleGeography, адаптация Н. Десаи / Science

Заполняя «сейсмическую пустыню» в океанской коре и показывая, где происходят землетрясения на морском дне и как часто, этот метод может осветить новые структуры разломов и области, где тектонические плиты сталкиваются или расходятся, говорит Шарлотта Роу, сейсмолог из Лос-Аламоса. Национальная лаборатория в Нью-Мексико.По ее словам, это также может помочь с системами предупреждения о цунами, если сила оптического сигнала показывает размер землетрясения.

Помимо картографирования землетрясений, Роу считает, что кабельные сети могут улучшить качество изображения недр Земли. Подобно рентгеновским лучам в компьютерной томографии (КТ), сейсмические волны от сильных землетрясений несут ключ к определению плотности горных пород, через которые они проходят. По пересекающимся волнам, полученным несколькими датчиками, сейсмологи могут построить трехмерные изображения мантийной конвекции, на которых горячие шлейфы поднимаются вверх, а холодные тектонические плиты опускаются к ядру Земли.Данные с подводных кабелей могут заполнить слепые зоны на этих сейсмических КТ-сканированиях. Но Роу говорит, что исследователям придется научиться лучше интерпретировать кабельные сигналы, прежде чем использовать их для изучения глубин Земли.

Марра говорит, что новый метод достаточно чувствителен, чтобы работать в океанских бассейнах шириной в тысячи километров. Это требует добавления небольшого шкафа с лазерами и оптическим оборудованием, стоимость которого составляет около 50 000 долларов на каждом конце кабеля, и доступа только к одному из сотен каналов в типичном кабеле.Аренда выделенного канала может стоить около 100000 долларов в год на транстихоокеанский кабель и гораздо меньше на кабеле между Северной Америкой и Европой, говорит Стивен Ленц, который работает с кабельной промышленностью в качестве директора по развитию сети в Ocean Specialists, Inc., базирующейся в г. Стюарт, Флорида. «Откровенно говоря, это такая вещь, когда владелец кабеля может пожертвовать услугу и списать налоги. Обмен неиспользуемыми длинами волн стоит им совсем немного или ничего».

Это важно, говорит Брюс Хоу, физический океанограф из Гавайского университета в Гонолулу, который возглавляет рабочую группу, изучающую способы изучения новых океанских кабелей с помощью сейсмических датчиков, датчиков давления и температуры каждые 50–100 километров.Хотя дополнительные датчики, по цене примерно 200000 долларов за штуку, дешевле, чем автономные датчики океанского дна, владельцы кабелей опасаются влиять на характеристики кабеля. Новая техника предлагает более дешевый и менее разрушительный способ прослушивания дна океана. Хоу называет результаты «интригующими» и говорит, что его целевая группа будет выступать за более длительный тест. «Это абсолютно необходимо».

Подводный кабель стоимостью 10 миллионов фунтов установил рекорд скорости интернета

Подводные кабели - это основа Интернета.Эти подводные оптоволоконные кабели, соединяющие такие места, как Соединенные Штаты с Европой или Франция с Индией, позволяют перемещаться по всемирной сети.

Один из таких кабелей называется Marea. Он проходит от Вирджиния-Бич в США до Бальбоа в Испании. А недавно компания Infinera объявила, что побила рекорд по количеству данных, которые она может отправить по этому кабелю за секунду. Это ошеломляющая сумма. Ниже мы разбиваем все, что вы хотели знать о подводных кабелях и этом экспериментальном достижении, по номерам.

378 кабелей

Это общее количество подводных кабелей, используемых в настоящее время, по данным компании TeleGeography, которая проводит исследования рынка телекоммуникаций. Современные кабели используют волоконную оптику и лазеры для передачи данных. Основные кабели завершают ключевые соединения, такие как Нью-Джерси и Прайя-Гранде, Бразилия или Австралия, с Индонезией и Сингапуром. Взгляните на красивую интерактивную карту здесь.

4104 миль

Длина кабеля Marea, по которому произошла запись.Им владеют Facebook, Microsoft и компания Telxius. Внутри кабеля, похожего на садовый шланг, находятся восемь пар оптических волокон. Каждая пара действует как разделенная дорога, где движение транспорта идет в одном направлении через одну прядь и в противоположном направлении через другую. Microsoft объявила о завершении строительства в сентябре 2017 года.

10 249 000 фунтов

Весь кабель тяжелый: это его общий вес. Microsoft утверждает, что это такой же вес, как более 30 синих китов. Он идет на глубину более 17 000 футов.

Кабель Мареа на корабле до того, как он отправился в свой водный дом. Microsoft / RUN Studios

33 миллисекунды

По словам Джеффа Беннета, директора по решениям и технологиям Infinera, количество времени, которое потребуется фотону света, чтобы пройти по кабелю Marea из Испании в Соединенные Штаты или наоборот. Свет проходит по стекловолоконной нити с другой (более медленной) скоростью, чем в вакууме.

Смысл освещения через кабели - в передаче информации.Раньше промышленность делала это через нити, используя мигающую систему, которая по сути была похожа на код Морзе или двоична - включенный лазерный свет представлял единицу, а выключенный - ноль, объясняет Беннетт, отмечая, что на самом деле система кодирования была « немного сложнее, чем это. "

В 2010 году отрасль перешла на более сложную систему. «Если вы хотите переходить на все более и более высокие скорости передачи данных, то буквально включать и выключать свет - не лучший способ для этого», - добавляет он.Последний метод включает в себя изменение фазы света для передачи информации.

4 миллиона фильмов в формате HD

Это количество фильмов, которые вы можете одновременно транслировать в формате высокой четкости по одной нити в одном направлении кабеля Marea. Это число предполагает, что скорость передачи данных составляет 20 терабит в секунду, что равно 2500 гигабайт в секунду и является стандартной эксплуатационной пропускной способностью Marea. Хотите посмотреть фильм в формате 4K? Со скоростью 20 терабит в секунду вы можете одновременно транслировать 793 000 фильмов сверхвысокой четкости.

Вид на некоторые из используемых сегодня подводных кабелей. TeleGeography и submarinecablemap.com

4,8 миллиона фильмов в формате HD

Используя новый метод, Infinera смогла преодолеть обычную скорость передачи данных по кабелю (которая, опять же, составляет 20 терабит в секунду) и отправить данные со скоростью 24,2 терабит в секунду. Этого достаточно для одновременной потоковой передачи почти 5 миллионов фильмов в формате HD или 960 000 фильмов в формате 4K. На самом деле они достигают более высокой скорости передачи данных, но 24.Метрика 2 терабит в секунду обеспечивает больший запас прочности для защиты от потери данных.

26,2 терабит в секунду

Это максимальная скорость передачи данных, которую достигла Infinera. Чтобы понять, насколько это быстро, перейдите на сайт fast.com и проверьте скорость подключения вашего компьютера или телефона - она ​​будет измеряться в мегабитах в секунду или Мбит / с. Скорость подключения моей машины недавно составляла 250 Мбит / с, что составляет 0,25 гигабита в секунду или 0,00025 терабит в секунду.

Как они попали в этот новый номер?

Infinera производит «оборудование, которое направляет свет в оптическое волокно», - объясняет Беннетт.По словам Беннетта, чтобы добиться скорости передачи данных на 20 процентов по сравнению с пропускной способностью оптоволокна, они сделали две вещи. Во-первых, они реализовали «несколько длин волн на одном оптическом чипе, чтобы мы могли сжать отдельные длины волн ближе друг к другу и получить больше длин волн на волокне», - объясняет он. «И вторая часть заключается в том, что каждая длина волны передается как набор поднесущих, что также позволяет уменьшить интервалы». Таким образом, хотя канал остался прежним, они увеличили объем данных, которые можно отправить через него за заданный промежуток времени.

Самое интересное здесь не в том, как они это сделали, а в том, что они напоминают о том, как данные на самом деле передаются по миру, от континента к континенту, через тысячи миль подводных кабелей, заполненных волоконной оптикой и лазерным светом.

Примечание редактора. Эта статья была обновлена ​​с целью исправления ошибки преобразования терабит в секунду в гигабайты в секунду в абзаце девять.

типов интернет-кабелей | Интернет-ресурсы

Кабель Ethernet

Кабель Ethernet соединяет компьютер, ноутбук или даже игровую консоль с маршрутизатором или модемом.Он отправляет и принимает широкополосные сигналы, чтобы компьютеры могли связываться друг с другом и передавать данные от одного к другому. 1 Это один из наиболее распространенных инструментов, используемых компьютерами для передачи данных через Интернет. Однако особый вид кабеля Ethernet, называемый «перекрестным кабелем», соединяет два компьютера друг с другом напрямую, и поэтому для передачи данных не требуется модем или маршрутизатор.

Коаксиальный кабель

Коаксиальный кабель - это кабель, который чаще всего используется для подключения кабельной коробки или модема к входному соединительному порту в стене.Они могут быть аналоговыми, которые обычно имеют небольшой штифт в центре соединения и навинчиваются, или цифровыми, которые вдавливаются и остаются подключенными из-за давления.

Коаксиальные кабели состоят из нескольких частей: 2

  • Проводник, представляющий собой центральную проводку, по которой фактически передаются данные
  • Два-три слоя экранирования для защиты сигнала от электрических помех
  • И слой, называемый оболочкой, который физически защищает кабель

Кабель HDMI

HDMI означает «Мультимедийный интерфейс высокой четкости», а кабель HDMI используется для передачи аудио- и видеоданных по одному кабелю.Кабели HDMI используются для подключения устройств, в том числе:

  • телевизоров высокой четкости
  • DVD плееры
  • Проигрыватели Blu-Ray
  • Ноутбуки
  • Игровые системы

Кабели HDMI обеспечивают цифровое соединение, которое менее подвержено помехам и помехам, чем аналоговые кабели. При использовании кабеля HDMI аудио и видео передаются в цифровом виде. Это исключает аналого-цифровое преобразование, обеспечивая более четкое изображение и качественный звук. 3


1 Источник: http: // techterms.ru / определение / Ethernet

2 Источник: http://dictionary.reference.com/browse/coaxial%20cable

3 Источник: http://pc.net/glossary/definition/hdmi

лучших провайдеров кабельного интернета по почтовому индексу

ПЛАТА ЗА РАННЕЕ РАСТОРЖЕНИЕ ДОЛЛАРОВ 15 долларов США в месяц. ЗА КАЖДЫЙ МЕСЯЦ, ОСТАВШИЙСЯ НА AGMT., ДЕЙСТВУЮТ ПЛАТА ЗА АКТИВАЦИЮ, ОБОРУДОВАНИЕ, ВОЗВРАТ И ДОПОЛНИТЕЛЬНУЮ плату в размере 19,95 долларов США. Только для новых утвержденных бытовых потребителей. Исключая клиентов DIRECTV и U-verse TV.

AT&T TV: AT&T TV требует высокоскоростного Интернета.Рекомендуется минимум 25 Мбит / с для оптимального просмотра (минимум 8 Мбит / с на поток). Ограничьте 3 одновременных потока AT&T.

К Интернет-услугам AT&T применяются географические и служебные ограничения. Не все скорости доступны во всех регионах. Позвоните, чтобы узнать, подходите ли вы.

НАГРАДНЫЕ КАРТОЧКИ НА 300 ДОЛЛАРОВ ДЛЯ AT&T TV / INTERNET НАБОР: Subj. могут быть изменены и могут быть прекращены в любое время. Необходимо приобрести через Red Ventures. Для новых клиентов из числа населения. Исключает AT&T TV NOW. Жители избранных многоквартирных домов не имеют права.

  • Бонусная карта на 200 долларов для телевизора AT&T: требуется покупка соответствующего ТВ-пакета AT&T (мин. 49,99 долларов США в месяц в течение 12 месяцев в комплекте с учетом скидок. Цена выше на 2-й год).
  • Дополнительная карта вознаграждения в размере 100 долларов США для интернет-заказов: требуется покупка тарифного плана Internet 100M или выше (мин. 35 долларов США в месяц + налоги и 10 долларов США в месяц за оборудование).

Наградная карта: будет отправлена ​​по электронной почте или письму с требованиями к выкупу. Требуется погашение. в течение 75 дней с даты уведомления о вознаграждении по почте или электронной почте.Карта вознаграждения доставляется в течение 3-4 недель после погашения клиентам, которые обслуживают и оплачивают соответствующие услуги с даты установки и посредством выполнения вознаграждения. Срок действия карты истекает в конце месяца через 6 месяцев после выдачи. Нет доступа к наличным деньгам. Чтобы ознакомиться с соглашением держателя карты, перейдите на сайт http://rewardcenter.att.com. Наградная карта Visa AT&T выпускается банком The Bancorp Bank в соответствии с лицензией Visa U.S.A. Inc. и может использоваться везде, где принимаются дебетовые карты Visa в США, Виргинских островах США и Пуэрто-Рико.Нет доступа к наличным деньгам. Банк Bancorp; Член FDIC. Bancorp Bank не поддерживает спонсоров и никоим образом не связан с какими-либо продуктами или услугами, предлагаемыми AT&T.

AT&T TV: В соответствии с положениями и условиями AT&T TV. Доступен. только в США (за исключением Пуэрто-Рико и Виргинских островов США). Служба AT&T TV будет продолжать работать ежемесячно по преобладающей ставке, взимаемой в соответствии с указанным вами способом оплаты, если вы не отмените ее, с учетом любых сборов за досрочное прекращение. После отмены вы сможете получить доступ к телеканалу AT&T TV в течение оставшегося месячного периода.Никаких возмещений или кредитов за неполные месячные периоды или непросмотренный контент. Требуется совместимое устройство. Только для частных клиентов. Цены, каналы, функции и условия могут быть изменены и могут быть изменены или прекращены в любое время без предварительного уведомления. Некоторые предложения могут быть доступны не по всем каналам и не в некоторых регионах. Региональные спортивные и местные каналы: недоступно в некоторых регионах. Каналы зависят от пакета и региона выставления счетов. Для просмотра может потребоваться, чтобы устройство находилось в регионе выставления счетов. ОБЩИЕ: Ограничьте 3 одновременных потока на учетную запись.Программирование с учетом ограничений затемнения. Могут взиматься налоги. Дополнительную информацию см. В электронном письме с подтверждением заказа и на att.com/legal/att-tv.html.

AT&T Интернет: Subj. в Условия использования Интернета на att.com/internet-terms.

Предложения не могут сочетаться с некоторыми другими рекламными предложениями тех же услуг и могут быть изменены или прекращены в любое время без предварительного уведомления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
