Ремонт форсунок ВАЗ 2114-211

Форсунки являются неотъемлемым атрибутом любой топливной системы автомобиля, основанной на двигателях инжекторного типа. Форсунки действуют как бензиновые форсунки и определяют необходимое количество топлива, подаваемого в камеру сгорания. Однако в процессе эксплуатации происходит постепенный износ форсунок. Для оптимизации работы всей системы и увеличения мощности двигателя рекомендуется периодическая очистка и промывка форсунок.

Содержание

1. Какие форсунки устанавливают на автомобили ВАЗ 2114/2115
2. Замена форсунок
3. Как снять
4. Ремонт форсунок ВАЗ 2114/2115
5. Видео: самый простой способ
6. Замена резиновых колец и уплотнителей на форсунках

Какие форсунки устанавливают на автомобили ВАЗ 2114/2115

ВАЗ 2114/2115 оснащается практически всеми типами форсунок, которые можно считать взаимозаменяемыми. В зависимости от модельного года автомобиль оснащается форсунками Bosch и Siemens с различными кодами.

Инжекторы Bosch:

1. Модель 0280 158 022 Эта форсунка совместима только с 1,6-литровым 16-клапанным двигателем. Инжектор имеет черный цвет и рассчитан на работу при оптимальном давлении 3,8 атм.
2. Модель 0280 158 017 Данная форсунка имеет такую маркировку и устанавливается на 8-клапанные двигатели объемом 1,6 литра. Корпус также выполнен в черном цвете.
3. Модификация 0280 158 996 считается устаревшей, так как форсунки с таким обозначением устанавливались на автомобили до 2006 года. Эта модель предназначалась для 8-клапанных двигателей.

Стандартное оборудование для инжекторных двигателей ВАЗ 2114/2115

Инжекторы Siemens:

1. ВАЗ20734 выполнен в оранжевом корпусе. Модель может быть установлена на ВАЗ 2114/2115 любого модельного года, но модификация работает с 8-клапанным двигателем.
2. ВАЗ20735 предназначен для 16-клапанного двигателя. Его характеристики практически не отличаются от предыдущей модели. Инжектор имеет синюю маркировку.

Он подходит для различных типов двигателей, в зависимости от обозначения

Замена форсунок

Сложность выявления неисправностей форсунок заключается в том, что топливная система является достаточно разветвленной и необходимо диагностировать эффективность работы всех ее частей. Например, такая неисправность, как потеря мощности двигателя, может иметь две причины — неисправные форсунки или выработавший ресурс насос.

Засоренные форсунки могут вызвать резкие рывки двигателя при наборе оборотов или неустойчивую работу на холостом ходу. Увеличение расхода топлива также может быть признаком неисправного инжектора.

Работу любой форсунки можно проверить, даже не снимая ее. Просто запустите двигатель и отсоедините провода от каждого разъема инжектора по очереди. Если двигатель дергается или глохнет сразу после снятия, инжектор в порядке. Если после снятия троса стабильность работы двигателя не изменилась, инжектор следует тщательно очистить или даже заменить.

Как снять

Процедура снятия и установки форсунок не особенно сложна, но занимает много времени. Вам необходимо заранее подготовить набор инструментов:

• 2 открытых гаечных ключа на 17;
• Крестообразная отвертка;
• Отвертка с плоским тонким лезвием;
• Торцевой ключ 5.

Стандартный комплект

Перед снятием форсунок для их замены необходимо сбросить давление в топливной системе автомобиля. Это необходимая мера для обеспечения безопасной работы и исключения возможности получения травм.

Чтобы сбросить давление топлива, необходимо отсоединить бензонасос. В ВАЗ 2114/2115 он расположен в топливном баке. Самый простой способ доступа к насосу — через лючок, расположенный под подушкой заднего сиденья. Для этого:

1. Сиденье должно быть откинуто назад.
2. Найдите небольшой люк под ковриком.
3. Выкрутите винты, крепящие люк в крыше.
4. Снимите крышку и извлеките клеммную колодку из корпуса бензонасоса.

После этого необходимо запустить двигатель. Двигатель будет работать на том количестве топлива, которое осталось в системе, так как насос не будет подавать давление при снятой клеммной колодке. Необходимо дождаться, пока двигатель полностью выработает остатки бензина, и только после этого трогаться.

Процедура снятия форсунок выглядит следующим образом:

1. Откройте капот автомобиля и отсоедините кабель от минусовой клеммы аккумулятора.

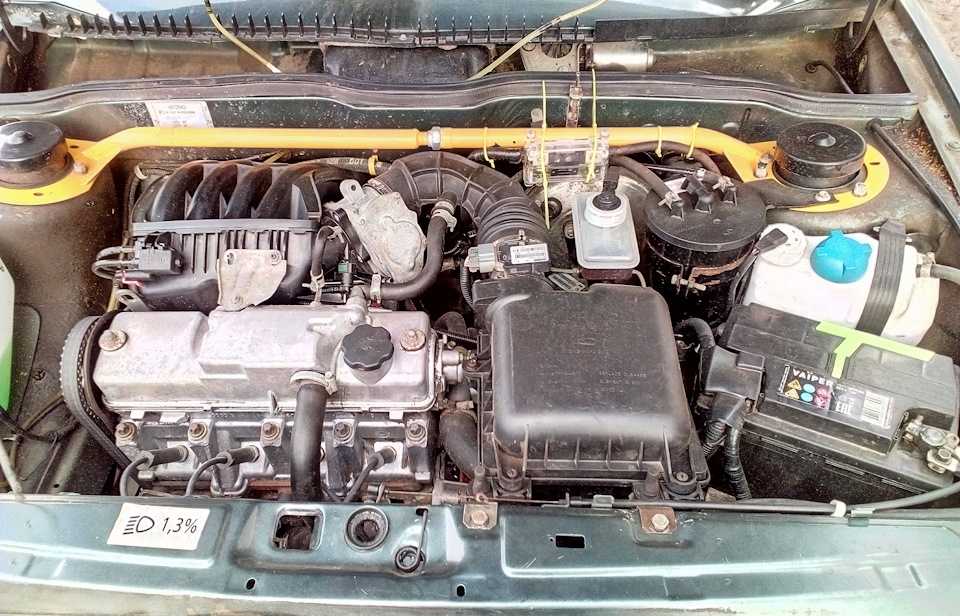

2. Для облегчения демонтажа рекомендуется снять коробку воздушного фильтра. Это предотвратит свободный доступ к двигателю.

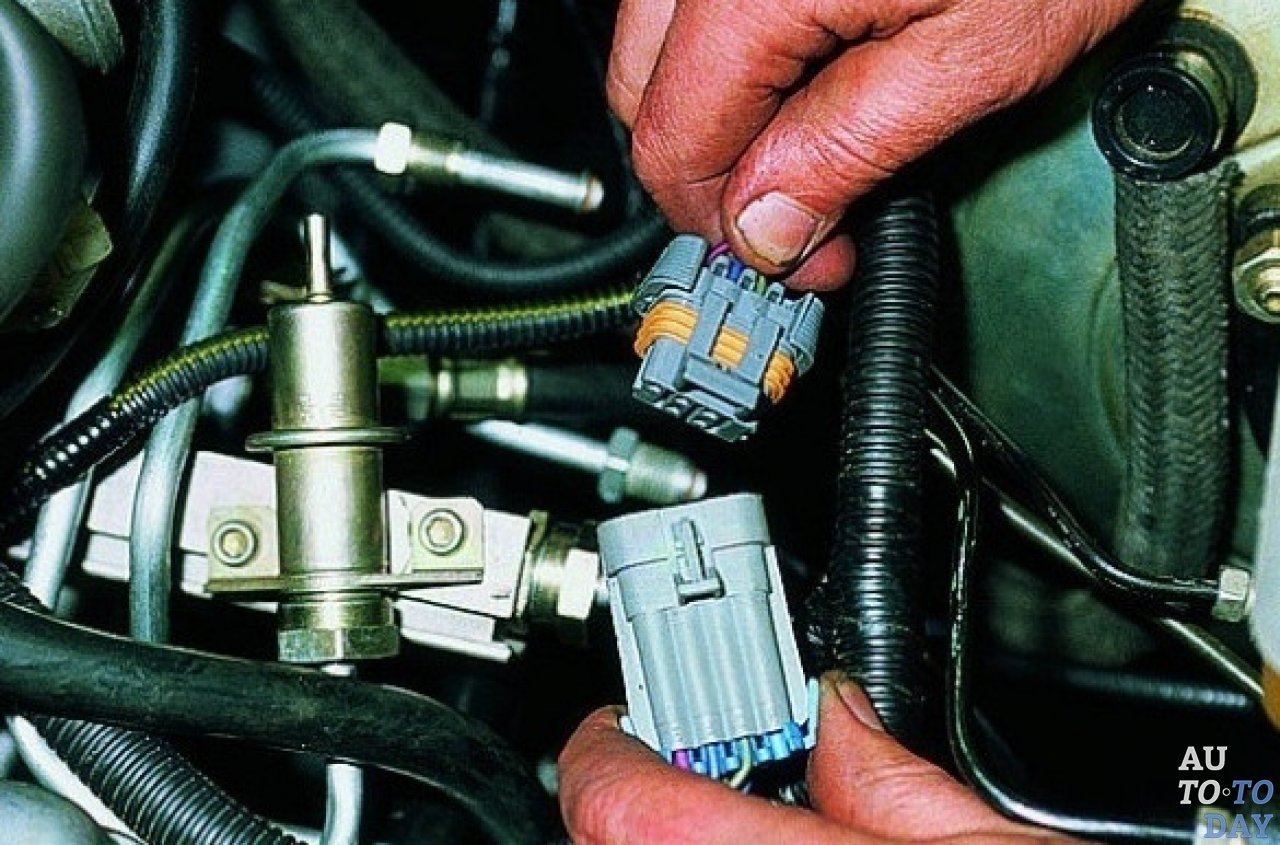

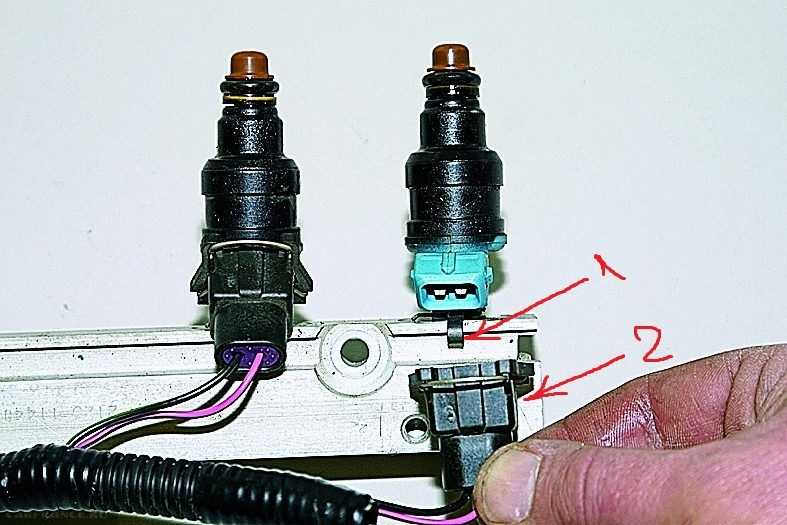

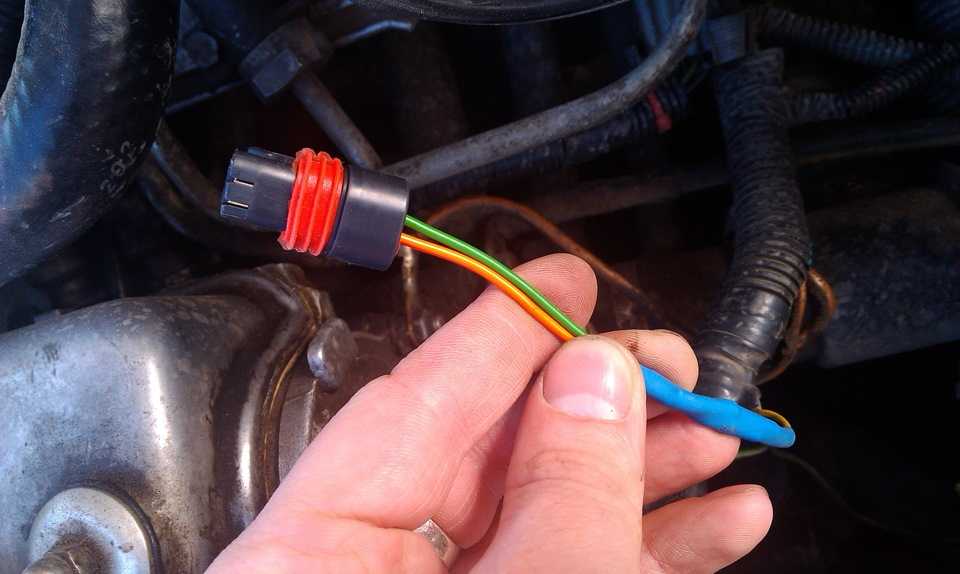

3. Затем пальцем освободите пластиковый зажим на двигателе и отсоедините разъем от дроссельной заслонки.
4. Разъем от регулятора холостого хода снимается аналогичным образом.

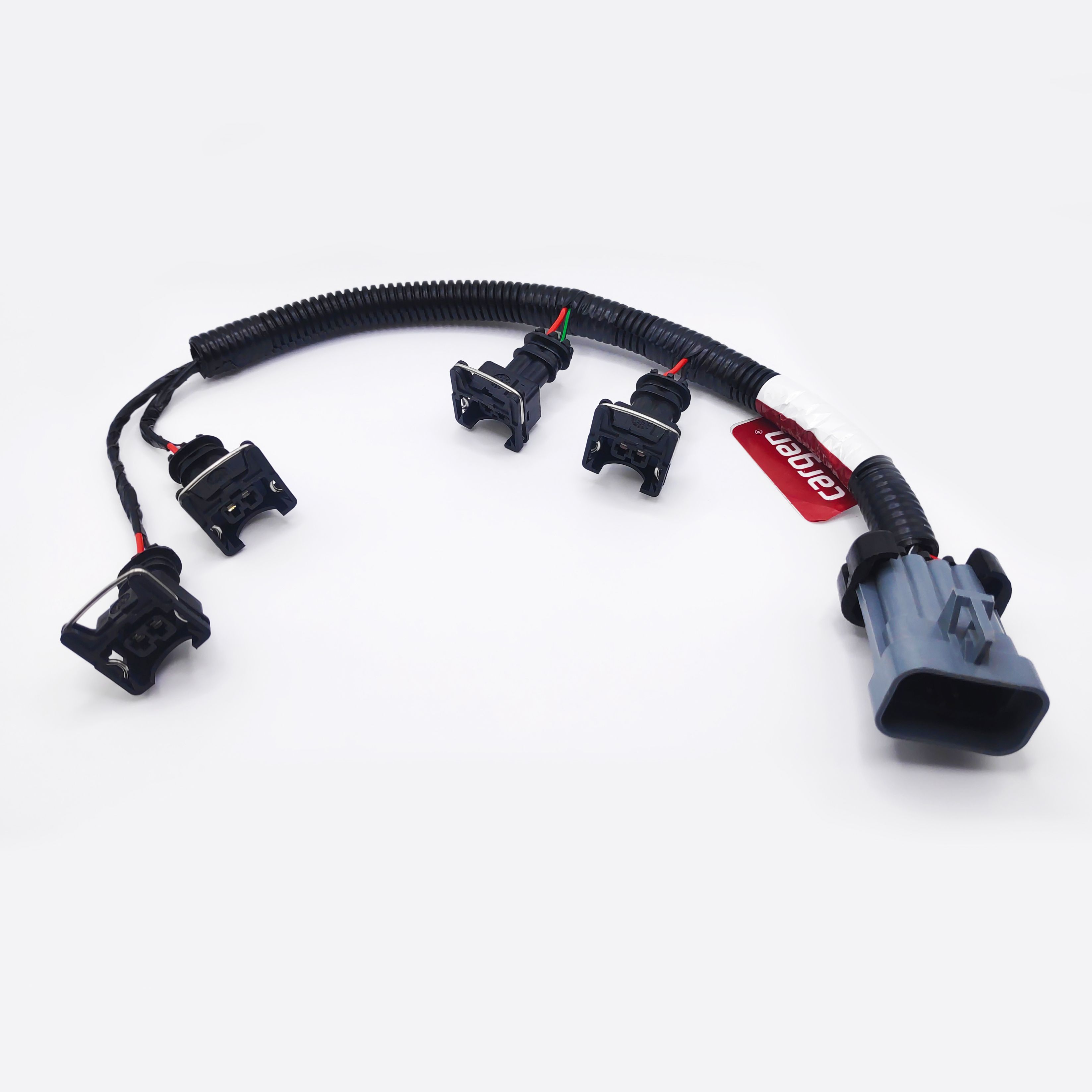

5. Затем гнездо разъема отсоединяется от жгута проводов инжектора.
6. Форсунки можно снять только вместе с топливной рейкой. Поэтому необходимо открутить винты, крепящие рампу к корпусу.
7. Затем рампу можно сдвинуть в сторону так, чтобы каждая форсунка оказалась немного не на своем месте. Снимите провода с форсунок, иначе рампу невозможно будет вытащить.
8. Вытащите рампу и положите ее в чистое место. Теперь все насадки можно легко снять — они выдавливаются с помощью пластикового зажима.

Форсунки можно снять только после снятия штанги инжектора.

Затем новые изделия вставляются на место старых. Затем в обратном порядке выполняются сборочные работы.

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок включает в себя несколько работ, выполняемых одновременно:

• уборка;
• дует;
• замена резиновых уплотнений.

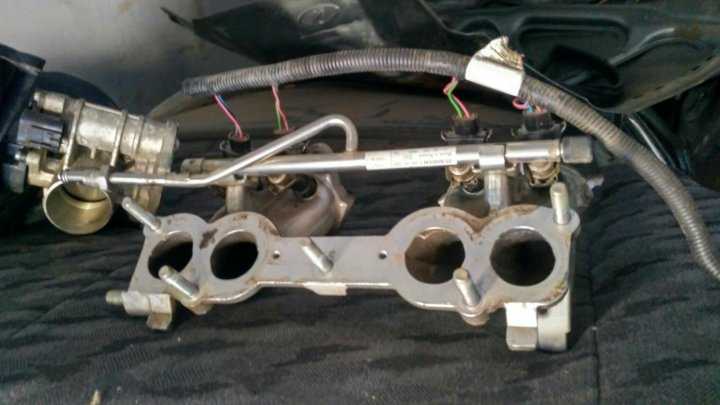

После снятия изделий с топливной рейки следует внимательно осмотреть каждый из четырех распылителей. Если на корпусе имеются признаки протечки, ремонт нецелесообразен. Инжектор необходимо немедленно заменить на новый. Различия в процедурах промывки и очистки для 8-клапанных и 16-клапанных двигателей незначительны. Поэтому можно использовать одну и ту же процедуру.

Видео: самый простой способ

Если обсадная труба чистая и на ней нет деформаций или трещин, то допустимо проведение ремонтных работ. Для этого потребуется снять прокладку с корпуса и распылителя. Рекомендуется оставить эти детали в ацетоне или растворителе на 1,5-2 часа. Пока детали моются, можно пропылесосить топливную рейку. Затем зубочисткой или иглой аккуратно очистите посадочное место инжектора в рампе.

После этого можно приступать к продувке инжектора изнутри. Вам понадобится рулон клейкой ленты, баллончик с очистителем карбюратора и шприц. Распыляемая чистящая жидкость вносится в полость сопла через тонкий шприц. Лучше всего обернуть шприц и трубку канистры вместе клейкой лентой, чтобы заклеить их. Рекомендуется трижды промыть насадку изнутри. Затем необходимо дать продукту высохнуть. Когда сам корпус, а также прокладка и сопло высохнут после мойки, сопло можно собрать и установить на рампу.

Недорогое решение идеально удалит грязь и отложения с форсунки

Перед установкой каждую форсунку следует проверить на сопротивление. Показания тестера должны быть в диапазоне 11-15 Ом.

Существует также простой метод очистки форсунок без снятия топливной рейки. Однако это целесообразно только в тех случаях, когда форсунки еще не исчерпали свой запас (120-150 000 км). Допускается использование моющих присадок в бензине. В этом случае все компоненты топливной системы будут очищены, но закрытый характер системы не позволяет удалить загрязнения и отложения низкокачественного бензина.

Жидкость добавляется в топливный бак и вместе с топливом очищает все компоненты системы

Замена резиновых колец и уплотнителей на форсунках

При промывке или ремонте инжекторов автолюбители чаще всего заменяют все резиновые компоненты одновременно. Это связано с высокой скоростью износа. Стоимость уплотнительных колец и прокладок очень низкая, но двигатель после замены сразу становится стабильным.

Уплотнительные кольца и уплотнения можно снять одной рукой. Однако при установке новых нужно быть очень осторожным, так как резина подвержена повреждениям. Пластиковая деталь сначала смазывается бензином, а затем натягивается на место старой прокладки.

Запчасти для форсунок ВАЗ доступны по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Трудности могут возникнуть только при откручивании топливной рейки или повторном подключении проводов к контактам инжектора. Однако при внимательном отношении к каждому этапу работы даже начинающий водитель может самостоятельно выполнить обслуживание этого компонента топливной системы.

Инжектор ВАЗ 2114 не заводится

Устройство любого современного автомобиля, ВАЗ 2114, здесь не исключение, поэтому успешный автозавод зависит от ряда позиций. Раньше этого было достаточно, чтобы механический насос подавал топливо в карбюратор, и на свечи шла искра. На сегодняшний день существует множество проблем, препятствующих запуску двигателя. Электронный инжектор требует участия нескольких датчиков, но ими дело не ограничивается. В этой статье мы расскажем, почему не заводится «четверка» и как это исправить.

Спонсор статьи — сайт «Рукоделие». Это творческий портал, на котором собраны лучшие мастер-классы по рукоделию, практические советы по выполнению домашних заданий, вязанию, вышивке, декупажу. Подарки ручной работы для близких подарят память на долгие годы и подкупят своей индивидуальностью и эксклюзивностью. Вот лучшие идеи с инструкциями по изготовлению аппликаций и поделок, которые станут уникальными сувенирами, украшениями для вашего дома и квартиры, дачного участка.

В целом все причины неисправности можно разделить на две большие категории:

1. Проблемы с топливной системой. К этой группе относятся любые поломки, в результате которых топливо не подается в двигатель, подается неправильно или возникают ошибки в качестве смеси.
2. проблемы с электрикой. Топливная смесь воспламеняется при подаче электрического сигнала на свечи зажигания. Если здесь есть проблемы (а элементов электрики много), машина не заведется.

В отдельную категорию можно отнести самые страшные неисправности, например, «пойманный» двигатель ВАЗ 2114, обрыв ремня ГРМ и, как следствие, загибание клапанов. В таких ситуациях без дорогостоящего ремонта не обойтись.

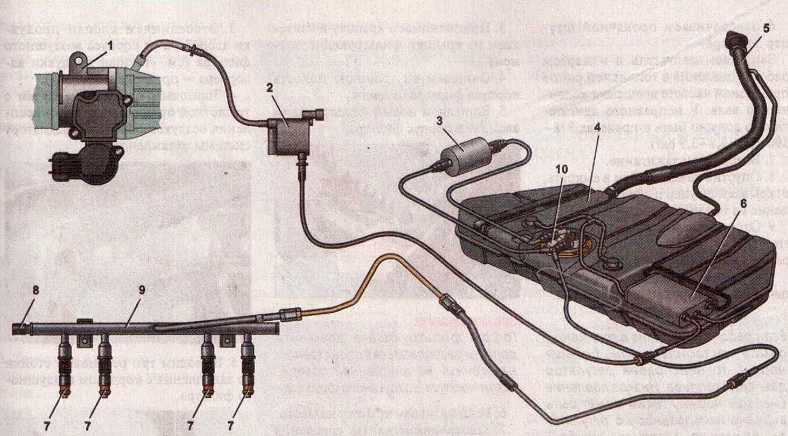

Проблемы топливной системы

Из элементов топливной системы на запуск двигателя влияют следующие факторы:

• наличие бензина в баке;
• целостность топливопроводов под «брюхом» машины;
• очистка фильтров: фильтра грубой очистки (находится в баке) и фильтра тонкой очистки (находится под автомобилем, справа от отсека для запасного колеса).

В эту категорию также включены электрические компоненты, непосредственно связанные с подачей топлива. Это электрический бензонасос и реле бензонасоса.

Перед проверкой другими способами нужно быть полностью уверенным, что ВАЗ 2114 с инжектором полный. «Да еще осталось пять литров» на индикаторе заказа или «залил вчера, столько не смог потратить» не подходят. Приборка может полежать и могут быть течи в баке или топливопроводах. Внимательно проверьте автомобиль на наличие утечек топлива, на всякий случай залейте 5-7 литров бензина из канистры.

Сетка в баке редко засоряется, этот вариант оставьте напоследок, а вот фильтр тонкой очистки попробуйте поменять, если исключены проблемы с электрической частью.

Работу топливного насоса проверяют на слух (после поворота ключа должна быть слышна его работа, иначе «умер» насос, либо реле насоса, либо обрыв проводки). По мануалу нужно подключить манометр к топливной системе. Если давление не поддерживается в пределах от 2 до 2,5 атм, ВАЗ 2114 не глохнет из-за недостаточного давления топлива.

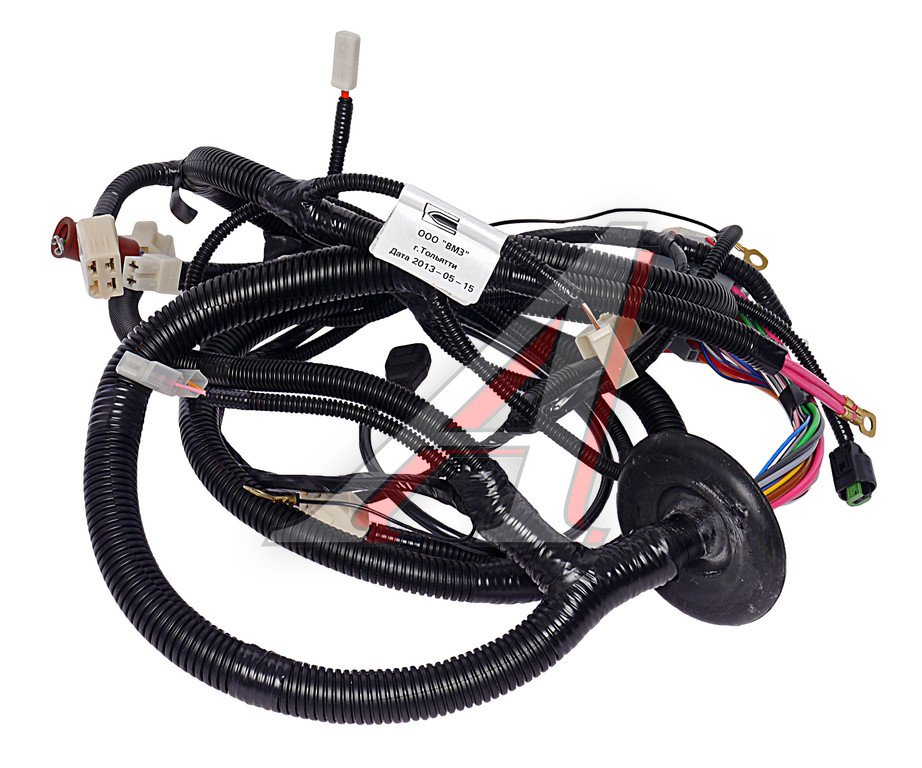

Неисправности по электрике

Здесь больше всего проблем, поэтому подробно рассмотрим каждый вариант:

Ничего не происходит при повороте ключа

На ВАЗ 2114 это обычно свидетельствует о нарушениях в замке зажигания — стартовая линия, но одна из причин отказа «для блондинок» — это разряженный аккумулятор, не забывайте об этом (проверил вольтметром — должно быть не менее 11,8В — и по ареометру при исправном аккумуляторе: не менее 1,22 для каждого банка).

Пошли туда. Причиной такой неисправности может быть неисправный цилиндр замка зажигания, причем форсунка тут ни при чем. Если при повороте ключа возникают новые ощущения (что-то цепляет, крутить стало легче или, наоборот, сложнее), это точно дело.

Под панелью, примерно над муфтой, два реле: разряжение замка зажигания и стартера. Причиной может быть неисправность одного из них. Их проверяет хороший электрик по инструкции или заменяет на заведомо исправный.

Старт. Часто причиной может быть застрявший «ретрактор». Если он стоит в поле, попробуйте ударить его чем-нибудь тяжелым, например, большим гаечным ключом (не фэндомом), это может помочь. Если машина стоит в гараже, нужно снять стартер и попробовать завести напрямую от аккумулятора.

Для этого прижмите корпус к нулевой клемме аккумулятора, установите кабель «крокодил» на плюсовую клемму аккумулятора и подведите к плюсовому полюсу втягивающего. Если стартер норовит выскочить из рук, все в порядке (осторожно, без элементарного понимания техники безопасности и присутствия помощника проводить эту процедуру не рекомендуется!).

Если нет реакции, проблема в ретракторе. Если реле пищит, но стартер не крутит, проблема в щетках. Если стартер издает ужасный звук, но не крутит, проблема в бендиксе.

Если стартер крутит, замените аккумулятор и проверьте питание микросхем, которые подключены к стартеру (с помощником один поворачивает ключ, второй меряет мультиметром).

Также обратите внимание на провод заземления, идущий к аккумулятору. При наличии обрывов проводки в месте контакта с кузовом или на клемме ее необходимо заменить. Также стоит отсоединить шлейф от корпуса и тщательно почистить металлической щеткой. Причиной не завода может быть банальная ржавчина.

Стартер крутит, но машина не заводится

Это самая распространенная ситуация в случае с ВАЗ 2114. Процедуру ее решения следует начинать с ответа на вопрос, есть ли искра. Для этого берем помощника, откручиваем свечу, надеваем на нее экранированный провод и очень аккуратно (не касаясь токоведущих частей, держась за изолированную часть провода) прикладываем свечу к крышке ГБЦ. Пока помощник запускает двигатель, наблюдайте за поведением свечи зажигания. Если нет искры, то нужно смотреть.

Если нет искры

Модуль зажигания одна из ключевых проблем ваз 2114 в инжекторе. Он часто ломается и, бывает, с браком приходит новый. Подробнее о том, как проверить модуль зажигания, вы можете прочитать в другой статье на нашем сайте. Обратите внимание, что проблема может быть и с микросхемой, которая подключена к модулю. Также следует проверить наличие в нем энергии.

ДПКВ — еще одна причина, по которой может не быть искры. Поскольку этот датчик следит за фазировкой цилиндров, он является одним из ключевых элементов системы зажигания. Обратите внимание, что вероятность выхода из строя меньше, чем у модуля зажигания. Проверяется электриком на осциллографе, гаражные методы точной оценки состояния датчика не дают (только замена на гарантированно исправный).

ЭБУ. «Январь» — относительно надежный инжектор, но «мозги» могут время от времени выходить из строя. Часто проблему с ними узнают по нарушению фаз впрыска: например, искра подается только на 2 и 4 цилиндры, либо только на 1 и 3 цилиндры. Иногда проблема просто устраняется чисткой контактов на ЭБУ микросхема, она тоже подвержена окислению, что вызывает потерю сигнала.

Если есть искра

Не часто, но есть такая проблема. По всем признакам машина должна завестись (брызги бензина на рампе, стартер крутит, искра), но двигатель не заводится. Здесь тоже есть подводные камни.

Мундштуки В большинстве случаев проблема в них, стоит отвезти машину на диагностику и почистить ультразвуком. Если в пути возникнут проблемы, обратите внимание на свечи. Если форсунки подают смесь, они должны быть на бензине, если свечи сухие, скорее всего форсунки вышли из строя. Однако имейте в виду, что форсунки редко выходят из строя внезапно и сразу. По общему правилу, прежде чем автомобиль перестанет заводиться, двигатель следует троить.

Бензин низкого качества. Ремонтопригодный двигатель должен заводиться практически в воде, если только он не вышел из строя. На самом деле это нонсенс. Примеров «убитых» двигателей после заправки достаточно (как на Дяде Ашоте, так и на вполне официальных заправках известных брендов). Имейте это в виду. Если машина перестала мерзнуть сразу или спустя короткое время после заправки, не стоит исключать такой вариант. Выход — слить бензин и залить другой.

Недостаточное давление в рампе. Здесь мы возвращаемся к проблемам с топливной системой. Возможно дело все-таки в помпе или проблемах с ДПДЗ (маловероятно). Если у вас Янв 7.2 причина может быть в неисправности ДМРВ. В отличии от янв 5.1 здесь этот датчик опрашивается при запуске и в случае ошибки ЭБУ может запретить запуск двигателя.

Напоследок отметим, что среди причин не запуска при наличии бензина и искры могут быть следующие:

• неправильная установка фаз при замене ремня ГРМ, а также его обрыв или проворот; стоит проверить;
• из-за перегрева ГБЦ «светодиод;
• неравномерная компрессия в цилиндрах, «посадка» колец.

Незаводской ВАЗ 2114 ситуация частая, и провоцирующих ее причин много. Поэтому стоит подходить к решению этой проблемы со всем оружием.

Главная » Блог » Ремонт авто » Инжектор ВАЗ 2114 не заводится

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ваз Не включается вентилятор на ваз 2114 инжектор

Каждый водитель знает, что перегрев двигателя – это очень плохо. Ни к чему хорошему это привести не может. Для защиты двигателя от перегрева автомобили оснащаются вентиляторами охлаждения радиатора. И иногда он далеко не один.

Сегодня мы поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременную активацию этого охлаждающего устройства, предотвращая нежелательный перегрев.

Немного теории

Причины выхода из строя вентилятора

Существует ряд причин, по которым помимо датчика может выйти из строя датчик вентилятора. Поэтому их следует предварительно исключить, чтобы убедиться, что виноват именно датчик.

Причины выхода из строя вентилятора включают:

1. Вентилятор вышел из строя. Он может изнашиваться, терять целостность, получать механические повреждения. Заменить его будет дороже по сравнению с датчиком, но выбора нет.
2. Цепь оборвалась. При проверке датчика обычно используют метод замыкания двух его контактов. А вот при повреждении цепи проводки сделать это будет невозможно, и регулятор будет пенять на неопытность.

Если проверка контактов не удалась, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумулятору.

Проверка датчика

Кроме того, обязательно проверьте новый датчик перед его установкой. Это позволит убедиться, что это работает. Сегодня на рынке очень много подделок, поэтому всегда есть вероятность приобрести некачественный датчик вентилятора.

Для проверки потребуется определенный набор инструментов и материалов, в который входят:

• Емкость;
• Вода;
• Охлаждающая жидкость;
• Термометр;
• Мультиметр.

Начнем проверку.

1. Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
2. Опустите в него датчик резьбовой частью.
3. Подключите клемму мультиметра к контактам регулятора. Измерительный прибор должен находиться в режиме измерения сопротивления. Хотя если в мультиметре есть функция прозвонки, то выбирайте ее.
4. Поместите термометр в жидкость.
5. Нагрейте воду.
6. Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса Цельсия), контакты должны замкнуться и мультиметр начнет издавать звуковой сигнал.
7. Если этого не произошло, датчик действительно не работает и его нужно менять.

Если вы приобрели нерабочий регулятор, обязательно обратитесь в магазин и попросите замену или возврат денег. Но только с чеком. Приобретать запчасти лучше в специализированных, хороших магазинах. Риск быть обманутым меньше.

Замена

На инжекторном двигателе, который буквально пестрит всевозможными датчиками, иногда нужно обратить внимание на регулятор включения вентилятора. Если проверка показала, что устройство вышло из строя, ничего не остается, кроме как провести процедуру замены.

В работе потребуется всего несколько инструментов и материалов:

• Накидной ключ на 30 миллиметров;
• Емкость для слива охлаждающей жидкости;
• Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

В первую очередь нужно дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. При попадании горячей охлаждающей жидкости на кожу ожогов не избежать.

1. Для замены не нужна ни смотровая яма, ни эстакада. Для такой работы эти элементы не нужны. Подойдет простой гараж.
2. Отсоедините от отрицательной клеммы аккумуляторной батареи.
3. Слейте всю охлаждающую жидкость из радиатора. Не сливайте охлаждающую жидкость из блока цилиндров, в этом нет необходимости.
4. Снимите крышку расширительного бачка системы охлаждения вашего инжекторного двигателя.
5. Для слива тосола или тосола открутите сливную пробку на радиаторе. Вы найдете его в нижней части радиатора, и для демонтажа не требуются никакие инструменты. Пробка легко откручивается руками.
6. Под сливное отверстие подставьте заранее подготовленную емкость, куда будет стекать охлаждающая жидкость. Подождите, пока поток жидкости полностью не прекратится.
7. Хочешь такой же антифриз то заливай обратно, бери чистую тару. Если охлаждающая жидкость достаточно старая и нуждается в замене, то чистота тары не имеет значения.
8. Закрутите пробку обратно.
9. Отсоедините контакты от датчика вентилятора.
10. Ключом на 30 мм откручивается регулятор.
11. Поворачивать осторожно, чтобы не повредить пластиковый контейнер радиатора.
12. Вкрутите новый регулятор вместо старого. Обязательно вставьте медную прокладку под новое устройство.

1. Переустановите проводку управления вентилятором.
2. Залить в расширительный бачок антифриз или заранее слить антифриз.
3. Продуйте систему, чтобы избежать образования воздушных пробок внутри системы.
4. Замените отрицательную клемму аккумулятора.
5. Включите блок питания, прогрейте его некоторое время, чтобы убедиться, что новый датчик работает.
6. Если при нагреве до нужной температуры датчик снова не работает, следует проверить другие элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива охлаждающей жидкости

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, то можно обойтись без процедуры слива охлаждающей жидкости.

Замена регулятора включения вентилятора без ступени слива охлаждающей жидкости требует опыта и определенных навыков. Поэтому новичку не рекомендуется использовать этот метод ремонта.

• Ключом на 30 начинайте откручивать старый датчик, но не до конца.
• Подготовьте новый датчик.
• Одной рукой выкрутите старый регулятор до конца, а другой быстро вставьте новый.
• В этом случае вытечет определенная часть антифриза, но это не страшно.
• После замены обязательно тщательно протрите все участки вокруг регулятора сухой тканью.
• Проверьте наличие утечек после установки нового устройства.

После завершения работ тщательно протрите автомобиль, чтобы охлаждающая жидкость не оставалась на двигателе и его узлах. Особенно это касается резиновых и пластиковых элементов.

Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114 включается только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Защитите эту электрическую цепь двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то сбрасываем газ, включаем на полную мощность вентилятор отопителя салона и ищем место остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав на кнопку звукового сигнала. Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала. В случае его неисправности, вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь установленный предохранитель.

Для проверки второго предохранителя необходимо снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель. Вам нужно будет вытащить, чтобы проверить средний. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или вы не умеете им пользоваться, то придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору. Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении работать не будет, то неисправность придется искать в себе.

Вентилятор может не работать из-за неисправности датчика температуры, включающего вентилятор. Он расположен на головке блока цилиндров, над термостатом. Если омметра нет, проверяем методом его замены. Только не надо путать вентилятор на датчике с датчиком, работающим на указателе температуры охлаждающей жидкости.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ. различные модели. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Определить причину неисправности можно самостоятельно. Причем для этого вовсе не обязательно иметь специальные навыки – достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Схема включения радиатора ВАЗ 2104, 2105 и 2107

1. Вентилятор радиатора
2. датчик температуры (расположен снизу радиатора)
3. монтажный блок
4. реле зажигания
5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

1. Датчик запуска двигателя;
двигатель вентилятора
2. ;
3. реле запуска двигателя;
4. основной блок предохранителей;
5. замок зажигания;
6. дополнительный блок предохранителей;
генератор
7. ;
Аккумуляторная батарея
8. .

Соединение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17. 3722 (пальцевые предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле; усиленный для больших токов ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

1. Двигатель вентилятора
2. Датчик включения двигателя
3. Монтажный блок
4. замок зажигания

К9 — Реле включения двигателя вентилятора. А — К выходу «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Двигатель вентилятора
2. Датчик 66.3710 включения электродвигателя
3. Монтажный блок

А — К выходу «30» генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных мобилях различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем, управляемым контроллером.

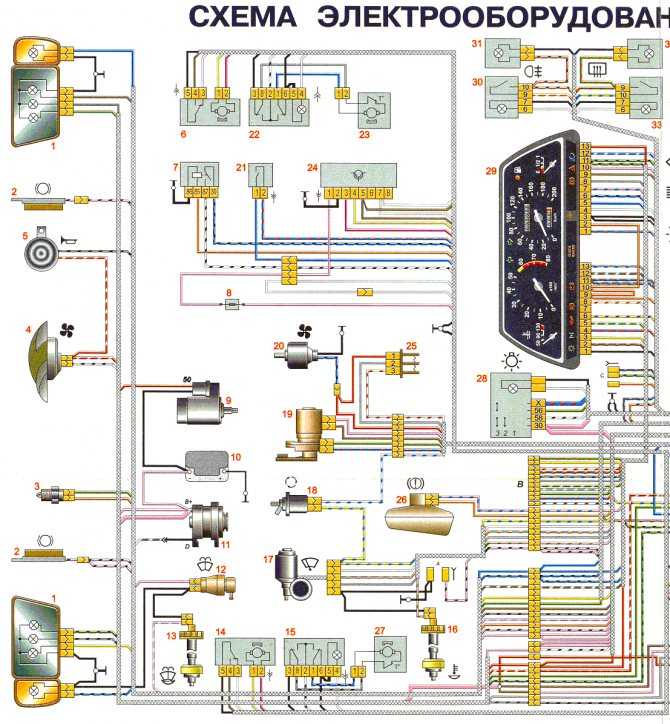

Схема на ваз 2113, 2114, 2115 инжектор и карбюратор

Где реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: последовательность реле и предохранителей может быть произвольной, ориентируемся по цвету проводов. Поэтому находим реле, от которого отходит тонкий розовый провод с черной полосой, идущий от главного реле (клемма 85*) (не путать с тонким, красным проводом с черной полосой, идущим от контроллера) и толстый силовой белый провод с черной полосой (клемма 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора постоянного тока устанавливается электродвигатель, возбуждаемый постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала двигателя с крыльчаткой, 2500 — 2800 об/мин.
• Потребляемый ток электродвигателя, 14 А
• Температура замыкания контактов датчика, 82±2 град.
• Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

• неисправности электропривода;
• перегорел предохранитель;
• неисправен термостат;
• вышел из строя датчик температуры включения кулера;
• неисправно реле ВО;
• обрыв электропроводки;
• неисправна крышка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем на его выходы напряжение 12 В от аккумулятора — исправный мотор будет работать. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в пробный режим.

1. В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и замкнуть два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
2. Для автомобилей с впрыском топлива прогрейте двигатель до рабочей температуры, и отсоедините разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать непрерывно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

1. Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
2. Откройте капот, отсоедините минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
5. Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отсоедините жгут проводов от разъема вентилятора.
9. Осторожно снимите кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта крепления электродвигателя к кожуху.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, закрепляем, подключаем коннектор.
13. Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при температуре 100-105°С, при нормальной работе
Температура двигателя 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние.

Эту проблему можно решить двумя способами: отрегулировать температуру включения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, выехал — выключил, и никто не перегревался.

В кабине установлена ​​кнопка выбора режима работы вентилятора (постоянно выключен, всегда включен, включается автоматически с помощью датчика) — эта «настройка» необязательна, но будет очень полезна добавление.

Будет большой ток на контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора, и поэтому надо использовать там провода сечением не менее 2 мм, иначе более тонкий провод не выдержит и перегорит.

Видео — подключение и проверка ВО

При желании владельца ВАЗ-2114 может быть оборудован кондиционером, что позволяет каждому чувствовать себя комфортно в эти жаркие летние дни в салоне этого легкового автомобиля. Тогда при включении кондиционера должен включаться и вентилятор системы охлаждения двигателя, какой бы ни была температура охлаждающей жидкости. Потому что так устроена схема включения, если есть кондиционер.

Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор охлаждения двигателя должен работать при нагреве антифриза до температуры 101 градус. Если двигатель вентилятора включается и начинает работать даже при непрогретом двигателе, то водителю нужно будет решить эту проблему.

В начале нужно проверить целостность изоляции проводов, ведущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на его впускном патрубке. Если по какой-то причине они стали замыкаться на массу, то должен включиться вентилятор, так как этот ложный сигнал сообщает контроллеру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Поскольку контроллер не знает, что этот сигнал ложный, он, естественно, включает вентилятор.

Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глюком» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после снижения температуры антифриза, в результате работу вентилятора, выключать не хочет. Это может быть связано с прошивкой контроллера.

Напряжение на клеммы электродвигателя вентилятора системы охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль.. Если контакты этого реле залипнут, то вентилятор включится и сработает сразу после поворота ключа в зажигании.

Если вентилятор включается не сразу, а только после прогрева двигателя и далее не выключается, то причина его работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостата, который отказывается открывать клапан для циркуляции жидкости по большому кругу(через радиатор). Проверить это достаточно легко. Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и потрогайте рукой подводящий шланг радиатора.

Зажигание ваз 2114 инжектор. Как проверить модуль зажигания. Проверка блока зажигания мультиметром

Форсунка управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание выставляется компьютером и регулируется заливкой разных прошивок. Но так было не всегда, и на старых автомобилях, тех же японцев из 90-х, ЭБУ регулирует только впрыск топлива, а угол опережения зажигания выставляется с помощью распределителя и выставляется так же, как и на старых моделях Жигулей, но в зависимости от оборотов опережение зажигания регулируется с помощью более сложной вакуумной системы, чем на карбюраторных Жигулях. Бывает, порвется одна трубка, и в рабочем режиме может пропасть тяга, придется искать и устранять этот дефект.

Но вернемся к более современным системам зажигания, которые управляются компьютером, тем более что именно такие изначально устанавливались на инжекторные ВАЗ.

Датчики зажигания и метки

Для правильной работы системы зажигания компьютеру необходимо считывать правильную информацию с датчиков. В дальнейшем эта информация будет обрабатываться в соответствии с зашитыми в форсунку топливными картами.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленчатый вал в данный момент времени и, ориентируясь на него, рассчитывает, в какой момент необходимо впрыскивать топливо, а в какой момент воспламенять это самое топливо, в зависимости от оборотов двигателя, которые также определяются этим датчиком.

1 — ведущий диск коленчатого вала; 2 — датчик положения коленчатого вала; 3 — угол поворота коленчатого вала; 4 — выходной сигнал датчика положения коленчатого вала

А вот так выглядит типичный сигнал, полученный ЭБУ от датчика коленвала. Обратите внимание на 270° — это как бы нулевая точка, показывающая компьютеру, что двигатель провернулся и начинается новый цикл. Это достигается за счет отсутствия зуба на звездочке ГРМ коленчатого вала.

Управление зажиганием

Электронное управление зажиганием

Как настроить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключена к электронному блоку управления (ЭБУ) или «мозгам» автомобиля. А там в реальном времени видно, как работает двигатель — какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В принципе ничего менять во время работы не нужно, если не менять прошивку. То есть, если машина стала работать как-то некорректно, то причин, скорее всего, может быть несколько:

1. С датчиков поступает неверный сигнал — в этом случае можно заменить якобы неисправный датчик заменой, заведомо исправным один, и посмотрите, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики дают неверный сигнал. Входной сигнал на датчик 5В, если этот показатель будет другим, то ЭБУ получит неверные входные данные и двигатель не сможет работать в штатном режиме.
3. Неисправен ЭБУ. Довольно часто бывает, что перебрав все, что только можно, оказывается, что мозги полетели. Но это не страшно, на ВАЗе они недорогие.

Поэтому как таковое зажигание на инжекторных машинах не выставляется, оно уже включено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на форсунке ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а моменты впрыска топлива и зажигания должны соотноситься с ними. Рассмотрим все это на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится, стреляет, чихает и все идет в трубу, где-то нет следов и с этим нужно разбираться.

На любой машине метки ГРМ должны быть идеально совмещены, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Нужно смотреть в смотровое окошко на картере коробки передач, через которое виден маховик. Лучше подсветить фонариком, потому что его не так просто увидеть.

Этикетки должны точно совпадать. Но… Может и не случиться. Дело в том, что при разборке двигателя маховик можно поставить на другую сторону, и тогда эти отметки будут никому не нужны. Рассмотрим другие способы, как действовать в такой ситуации. Честно говоря, я никогда не устанавливал ГРМ по метке на маховике, не люблю такой способ.

Аналогичная метка имеется на переднем ременном шкиве. Две точки должны совпадать — одна на зубчатом шкиве, а другая на масляном насосе. Если они совпадают, то поршни находятся в ВМТ 1-го и 4-го цилиндров, а коленвал в исходном положении. Осталось сделать то же самое с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 необходимо совместить прилив на звездочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит немного иначе, метки на звездочках обоих распредвалов должны смотреть четко вверх, на задней крышке имеются соответствующие метки, с помощью которых они должны совпадать.

Если все отметки совпадают, отлично, время идеальное. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленчатого вала на ВАЗ-2110 устанавливается в передней части двигателя; он считывает показания со звездочки, которая установлена ​​на шкиве. Эта звездочка размещается на шпонке. И здесь есть несколько вещей, которые нужно проверить.

Так как шкив ставится на шпонку, то возможна ситуация, когда это посадочное место срывается и шкив устанавливается под другим углом, слегка повернутым. Отсюда на датчик коленвала будет подан неверный сигнал, раньше или позже, чем должно быть, соответственно и зажигание будет сделано непонятно когда. Надо будет точнее выставить сломанный шкив, или поменять его вместе со шпонкой.

Еще проблема может заключаться в том, что датчик положения коленвала может быть слишком далеко от звездочки шкива (возможно датчик немного нестандартен, или неправильно установлен), в таком случае сигнал будет неверным.

Вот, пожалуй, и все причины, приводящие к неисправности зажигания на ВАЗ.

Модуль зажигания (IZ) играет решающую роль в работе автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание данного агрегата осуществляется от бортовой сети напряжением 12 вольт. Модуль состоит из компактного пластикового корпуса, 2-х электронных блоков управления и высоковольтных трансформаторов. МЗ имеет четыре специальных разъема для подключения высоковольтных проводов. Симптомы неисправности блока розжига связаны с выходом из строя ВВ кабеля и свечей зажигания, что требует максимально внимательного отношения к диагностическим процедурам. К основным признакам поломки МЗ относятся: нестабильные обороты холостого хода, снижение тяги двигателя, автомобиль плохо набирает скорость при разгоне, выход из строя парных цилиндров (1 и 4), (2 и 3). Далее подробно рассмотрим модуль зажигания (проверка, снятие, замена) на примере ВАЗ-2114.

Проверка модуля

Прежде чем приступить к непосредственному осуществлению проверки, нам необходимо протестировать колодку проводов, которая подключается непосредственно к модулю. Для проверки тестером отсоедините колодку с проводами, подключите один щуп тестера к выводу разъема «А», а другой подключите к массе двигателя. Затем нужно включить зажигание, в результате чего появляется импульс напряжения, тестер должен быть около 12 В.

Если тока нет, проверьте исправность предохранителя, идущего на модуль зажигания. После выполнения этих операций необходимо проверить контакты на обрыв. Возьмите контрольную лампу (это лампочка на 12 В с двумя выводами), проверьте контакты «А» и «В». Для этого включают стартер и наблюдают за измерительным «прибором». Если лампа мигает — контакт исправен, отсутствие признаков наличия напряжения говорит о наличии обрыва цепи. Повторите процедуру с контактом «В». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их подробнее.

Установка рабочего блока с другого автомобиля

Этот способ самый простой, при наличии дополнительного модуля. Чтобы сэкономить деньги, вы можете одолжить его на время у друга от другого автомобиля, и в этом случае вам нужно убедиться, что он работает. Этим методом чаще всего пользуются опытные автомобилисты, проводящие много времени в дороге. Так как выход из строя модуля зажигания в отечественных автомобилях является наиболее распространенной проблемой. Здесь есть важное правило, если вы решили использовать «донора», орган должен быть из идентичного транспорта, иначе вы можете только усугубить ситуацию, не решив проблему.

Механический метод проверки МЗ

Для того, чтобы проверить этот метод, необходимо включить блок питания. После этого отодвиньте колодку проводов и сам модуль, можно слегка постучать по нему. Если в момент удара по ране указанные сегменты двигателя нестабильны, возникают рывки или перебои, то контакты нарушены. Это одна из самых простых поломок, которую можно устранить самостоятельно за несколько минут.

Диагностика специальным измерительным прибором

Для проверки МВ необходим тестер, которым измеряется сопротивление на высоковольтных проводах. Включить прибор в режим омметра, контакты попарно подключить к высоковольтным выходам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации автомобиля. Различия или отклонения в полученных показателях свидетельствуют о неисправности модуля.

Снятие неисправного модуля зажигания

Снятие старого модуля зажигания – несложная процедура, которую может выполнить любой автомобилист без специальной подготовки. Во избежание неожиданных поломок и риска поражения электрическим током необходимо строго соблюдать последовательность, указанную в инструкции ниже. Для выполнения всех операций вам понадобится стандартный набор инструментов, в который входят отвертки и гаечные ключи.

• Обесточьте систему, отсоединив отрицательную клемму от аккумулятора.
• Демонтируйте колодку проводов, отсоедините ее от модуля зажигания.
• Теперь нужно отсоединить ВВ провода.
• Следующим шагом является отсоединение опор двигателя.
• Наконец, вытащите модуль зажигания и открутите его держатель.

При установке нового модуля зажигания нужно использовать насадки, которые идут в комплекте с деталью, а также могут быть указаны на корпусе детали. Клеммы проводов должны иметь соответствующие номера, обозначающие номера цилиндров. Более подробная инструкция по установке нового блока розжига приведена ниже.

В этом разделе мы подробно расскажем, как заменить модуль зажигания. Для работы потребуется стандартный набор автомобильных инструментов. Необходимый блок, создающий импульс для запуска силового агрегата, находится под капотом, к нему идут взрывные провода от свечей. Перед началом работы отсоедините отрицательную клемму от аккумулятора.

• Снимите блок проводов и отсоедините кабели высокого напряжения.
• Открутите болты, которыми модуль крепится к двигателю, теперь модуль можно снять.

Установка нового модуля осуществляется следующим образом: подключаем провода. Чтобы не перепутать подключения, воспользуйтесь схемой, расположенной на корпусе устройства. Номера цилиндров также указаны на проводах. Все довольно просто, перепутать их последовательность практически невозможно.

Наконец, вам необходимо выполнить проверку системы. Если проблема исчезла при включении двигателя, значит, вы все сделали правильно. Если неисправности не устранены, значит, в процессе установки была допущена ошибка, либо был выбран неправильный источник повреждения. В редких случаях причиной может быть выход из строя нового модуля. Такое бывает при покупке запчастей «с рук» у непроверенных продавцов.

Что такое модуль зажигания, как он работает, неисправности, самостоятельная замена

По сравнительным характеристикам модуль зажигания ВАЗ 2114 и ВАЗ 2115 отличается от . Эти модули имеют специальное устройство, генерирующее ток высокого напряжения, передающий сигналы на свечи зажигания.

Необходимость модуля зажигания ВАЗ

Основная функция модуля заключается в том, что он формирует импульсы высокого напряжения и передает их на . После сжатия рабочая искра идет на одну свечу (1 и 4 цилиндры), холостая на другую (2 и 3). При таком контакте искра появляется в нужный момент в правом цилиндре. Источником питания служит бортовая сеть 12 вольт Модуль зажигания ВАЗ 2114 . Минусовая клемма крепится к самому кузову.

Элементы модуля зажигания

Масса модуля зажигания около 1,32 кг, габариты — 110117х70 мм. Его составные части:

• малый пластиковый кейс;
• два высоковольтных трансформатора;
• два электронных блока;
• 4 входа для ВВ проводов.

Как работает модуль

По высоковольтным проводам течет ток. Управление происходит с помощью контроллера, который ориентируется на показания датчиков и обрабатывает аналогичные действия автомобиля. Он же определяет последовательность работы катушек зажигания в модуле. Кроме того, он получает информацию о частоте вращения коленчатого вала, нагрузке на двигатель, о (модуль работает от -40° до +130°), .

Как определить неисправность модуля зажигания ВАЗ 2114

Признаки:

• отсутствие тяги двигателя;
• медленный набор оборотов при разгоне;

Подобные знаки сопровождают свечи зажигания. Если с этими деталями все в порядке, причина неисправности кроется в модуле зажигания. Его нельзя отремонтировать или перестроить, поэтому единственным решением является установка нового. Заменить модуль зажигания можно самостоятельно.

Необходимые инструменты:

1. рожковые ключи на «13» и «17»;
2. торцевой ключ на «10»;
шестигранный ключ
3. .

Рекомендации по установке нового модуля зажигания ВАЗ 2114 своими руками

1. Откройте капот, найдите сам модуль по высоковольтным проводам, идущим к модулю от свечей зажигания.
2. Отсоедините минусовую клемму от
3. Снимите колодку с проводами с модуля зажигания.
4. Отсоединить высоковольтные провода.
5. Отверните болты крепления модуля к двигателю зажигания, снимите старый модуль.
6. Для установки нового модуля зажигания необходимо подключить провода согласно схеме на корпусе модуля (там же указаны номера цилиндров).

Для оценки результата необходимо запустить двигатель. Если все действия были выполнены правильно, и больше проблем не возникло, то у вас получилось все сделать правильно. В противном случае стоит проверить, хорошо ли установлена ​​новая деталь, или искать причину исходной проблемы в чем-то другом. Конечно, исключая неисправность нового модуля зажигания невозможна, но вероятность этого мала.

Каждый из нас знает, что для воспламенения топливно-воздушной смеси в камере сгорания необходима искра. Последний формируется именно за счет работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип его работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электротехническое устройство, основным назначением которого является выработка тока и передача его на свечу зажигания. Всего на автомобилях используется два типа модулей – с одной катушкой на каждую свечу (раздельные) или сразу на две (блочные). Модуль зажигания ВАЗ (2114 «Жигули») блочного типа. К таким элементам относится двойная искровая катушка. Конструкция этой части предполагает наличие следующих компонентов:

• Клеммы низкого напряжения.
• Выход высокого напряжения.
• Железный пластинчатый сердечник.
• Первичная и вторичная обмотка.

Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

• Сердечник.
• Подключения высокого напряжения через пружинный контакт.
• Свеча.
• Внешняя клемма низкого напряжения.
• Вторичная и первичная обмотка.

В отличие от одиночных искровых катушек, такие катушки проще монтировать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как самостоятельные устройства. Такая конструкция позволяет использовать укороченный проводник, идущий на первичную обмотку механизма.

ВАЗ-2114 — неисправности

О неисправности данной системы можно судить по следующим признакам. Во-первых, провалы при наборе скорости автомобиля могут свидетельствовать о неисправностях катушки. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о некорректной работе.

Следует отметить, что такие симптомы очень часто случаются из-за неисправного ДМРВ, или Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

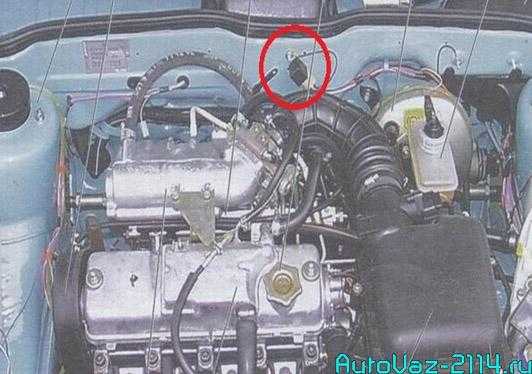

ВАЗ-2114: где находится эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент находится в моторном отсеке.

Самый простой способ найти это найти один их конец идет к свечам зажигания, а другой идет к самому модулю зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в следующей последовательности. Для начала вынимаем минус и затем выводим электропроводку из механизма катушки. Далее откручиваем все винты и болты, которые крепят корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоедините модуль в сборе, мультиметром измерьте уровень общего сопротивления между выводами контактного разъема. Затем результаты сравниваем с табличными стандартами, которые указаны в инструкции по эксплуатации. Если полученные данные значительно отличаются от табличных данных в меньшую сторону, значит, в машине возникла цепь, и катушка вышла из строя.

После установки обрыва проводов можно приступать к диагностике вторичной цепи ДВС — измерение уровня сопротивления между клеммами зажигания. По результатам замеров делаем выводы, и если неисправность была скрыта в катушке, то модуль подлежит полной замене. Других вариантов решения этой проблемы нет.

Как заменить устройство своими руками? Инструменты

Во-первых, нам нужно подготовить набор ключей, которые мы будем использовать. В ходе работ по снятию и установке модуля зажигания нам потребуются два на 13 и 17 миллиметров, а также один рожковый ключ на «10». Последний нам понадобится для того, чтобы снять клемму с аккумулятора. Кроме того, следует подготовить шестигранник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Процесс снятия детали

Итак, как производится замена модуля зажигания ВАЗ 2114 «Жигули»? Для начала нужно обесточить бортовую сеть автомобиля. Для этого, как и в предыдущем случае, снимите минусовую клемму с аккумулятора (если она не была снята ранее). Далее нужно снять декоративную накладку на двигатель. Это можно сделать, открутив крышку маслозаливной горловины. Стоит отметить, что эту операцию используют только владельцы ВАЗов с двигателем 1,6 л. Полуторалитровая «Самара» подобным кожухом двигателя не комплектуется.

На следующем этапе вынимаем из модуля колодку с проводами и высоковольтные провода. Ключом на 13 откручиваем два болта крепления картера двигателя, откручиваем последнее крепление модуля рожком на 17. Далее эта деталь спокойно вынимается из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника на 5 мм.

Установка

Перед установкой нового элемента в автомобиль необходимо заранее подключить высоковольтные провода согласно модульной схеме. Также нужно обратить внимание на качество креплений – на торцах в местах стыков тщательно очищаются излишки окисления и грязи.

Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента осуществляется в обратном порядке. После подключения модуля зажигания ВАЗ-2114 необходимо завести и проверить детали на работоспособность. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Заключение

Итак, мы выяснили, что такое модуль зажигания и как его заменить своими руками. Напоследок отметим, что при подключении важно следить за тем, чтобы весь шлейф проводки был подключен правильно, так как при малейшей ошибке гарантировать работоспособность частей этой системы будет невозможно.

При самостоятельной диагностике двигателя, его систем и характеристик используется минимум оборудования. Например, перед проверкой модуля зажигания желательно иметь специальный стенд, необходимое программное обеспечение или, в крайнем случае, осциллограф. Такого оборудования ни у кого из нас нет и никогда не будет, поэтому воспользуемся доступными инструментами и приспособлениями для предварительной проверки.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, троение двигателя, затрудненный запуск или даже выход двигателя из строя – основные признаки неисправности модуля зажигания.

Модуль зажигания

Сложность диагностики самостоятельно в том, что в модуле объединено сразу несколько устройств , а сам он выполнен в едином корпусе и нет возможности проверить каждое устройство отдельно. Хоть голыми руками. Тем не менее, кое-что можно сделать для того, чтобы если не ремонтировать, то хотя бы точно знать о причине неисправности.

Проверка качества контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках цепи низкого напряжения , а также установить наличие контакта на проводах высокого напряжения.

Проверка наличия питания на модуле зажигания

Проверяем напряжения на контактных площадках модуля зажигания

Для того, чтобы знать, что неисправен именно модуль, проверим, поступает ли на него питание. Для этого находим разъем в колодке, а там ищем контакт, помеченный буквой А. Для контроля питания модуля берем мультиметр, ставим его в режим измерения переменного тока до 20 В , устанавливаем один щуп (минус) на массу двигателя и включаем зажигание. Второй щуп устанавливается на клемму А на блоке. Если электрооборудование исправно, мультиметр покажет 12 В, значит питание на модуль подается, причину неисправности ищем дальше.

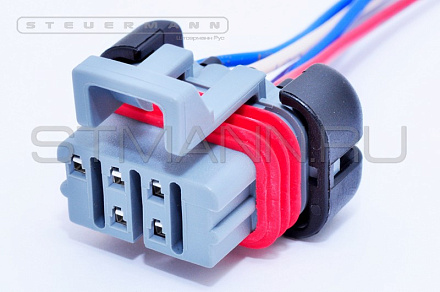

Проверка контактов разъема

Мы уже провели предварительную проверку и убедились в наличии питания модуля зажигания. Теперь стоит разобраться с контактами отдельно. При включенном зажигании подключить контрольную лампу к контакту А и контакту В .

Тестером может быть обычная маломощная 12-вольтовая лампа с припаянными проводами, а можно использовать автомобильный пробник с индикатором напряжения 12В.

Проверка модуля зажигания

Проверка работоспособности модуля присоединяем контакты от контрольной лампы или щупа к клеммам А и В , после этого крутим двигатель стартером.

Если лампа начинает мигать, модуль дает отключение напряжения по аналогии с размыкателем контактов.

В этом случае контакты A и B в порядке.

Если лампа не реагирует на запуск стартера, модуль явно неисправен.

Проверка модуля 2114 доступными методами

Самый действенный способ узнать о неработоспособности модуля зажигания — взять заведомо исправный прибор и попробовать запустить на нем двигатель. Понятно, что не каждый модуль от восьмерок, девяток и Самаров второго поколения может подойти.

Алгоритм действий по последующей проверке следующий:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как и любой неремонтопригодный прибор, модуль зажигания чаще всего нуждается в ремонте заменен …Таким образом можно сэкономить массу времени и нервов, которые не стоят тех денег, которые просят за новый модуль. Всем удачи!

Видео о замене модуля зажигания ВАЗ-2114

Как выяснить причину неисправности

Чтение 5 мин.

Главной темой сегодняшней статьи будут такие вопросы: «Почему нет искры на высоковольтной проводке?» и «Что делать, если нет искры ВАЗ 2114 инжектор?».

Наверное, многие автомобилисты сталкивались с проблемой, когда нет искры на высоковольтных проводах, поэтому если двигатель автомобиля не заводится, но водитель слышит работу топливного насоса в баке, то нужно обратить внимание к системе зажигания. Одной из самых распространенных проблем с системой зажигания автомобиля является то, что на высоковольтных проводах просто нет искры. Именно поэтому основной темой сегодняшней статьи будут такие вопросы:

Почему нет искры на высоковольтной проводке? Что делать, если нет искры на высоковольтной проводке автомобиля ВАЗ 2114?

Естественно помимо этих вопросов мы рассмотрим еще несколько и вот некоторые из них:

• Какая система зажигания автомобиля ваз 2114 инжектор?
• Диагностика электронной части системы ВАЗ 2114;
• Основные поломки, с которыми сталкивается система зажигания автомобиля ВАЗ 2114;
• Основные признаки поломки модуля зажигания ВАЗ 2114 инжектор;
• Диагностика модуля зажигания ВАЗ 2114 инжектор;
• Алгоритм снятия и установки модуля зажигания ВАЗ 2114 инжектор;
• Как проверить есть искра или нет?
• Что делать, если нет искры на автомобиле ВАЗ 2114?

Основные сведения о системе зажигания автомобиля ВАЗ 2114

Автомобиль марки ВАЗ 2114 создан на базе ВАЗ 21093 и является ее улучшенной версией. Здесь появилось новое рулевое колесо, обновленная приборная панель, регулируемая рулевая колонка, новый отопитель и электростеклоподъемники. Изменения, связанные с отказом от карбюратора в конструкции автомобиля ВАЗ 2114 на инжекторном двигателе, стали происходить гораздо позже по сравнению с зарубежными производителями, но эти изменения оказались достаточно полезными.

Инжектор — это метод управления системой двигателя автомобиля. Кроме того, это способ подачи топливной смеси.

На машинах с инжекторным двигателем подача топливной смеси осуществляется с помощью компьютера, через специальные форсунки. Скорее всего, каждый автовладелец хоть раз сталкивался с проблемой, когда нет искры на высоковольтных проводах, но водитель слышит, как работает топливный насос, то обратите внимание на систему зажигания своего автомобиля. Одной из самых распространенных проблем с системой зажигания автомобиля является то, что на высоковольтных проводах просто нет искры.

Во время работы машины могут возникнуть некоторые неисправности электрических компонентов, что может повлиять на работу:

• Приборы, а это не дает возможности управлять системой зажигания и другими узлами; силовой агрегат
• , что приводит к невозможности выработки стандартной мощности;
• Крепление приборов и механизм удобства, включающий освещение, обогрев и электростеклоподъемники.

Основные поломки, с которыми сталкивается система зажигания автомобиля ВАЗ 2114:

• Снижение мощности автомобиля;
• Сбой при наборе мощности двигателя транспортного средства;
• Нестабильность холостого хода;
• Нарушение нормального функционирования цилиндра.

Начинать искать причину неисправности системы зажигания нужно с образования искр на высоковольтной проводке.

Процесс искрообразования

Если слышно, как работает топливный насос, но нет искры на высоковольтной проводке, то проверьте работу системы зажигания. Систему проверяют на наличие искры на высоковольтной проводке, и для этого используют специальное устройство, называемое искровым разрядником. Использование этого устройства считается более комфортным, поскольку в большинстве двигателей инжекторного типа используется статическое распределение зажигания с одновременной передачей высокого напряжения на две свечи.

Для проведения такой проверки необходимо подключить разрядник и провернуть двигатель с помощью стартера. Если искры появились только на одном из проводов, то причина в пробое на массу провода или вывод катушки. Иногда причиной может быть обрыв проводки или обмотки, которая относится к модулю системы зажигания машины.

Если нет искры одновременно на нескольких проводах в любой последовательности, то причиной неисправности является катушка, модуль или контроллер автомобиля.

Обратите внимание, что поломка может произойти по причине обрыва высоковольтной линии электропроводки. В этом случае необходимо проверить высоковольтную проводку на целостность, а сделать это можно, измерив уровень сопротивления самой проводки. Стандартное значение сопротивления на проводке должно быть не более 200 кОм. Также стоит обратить ваше внимание на то, что между уровнями сопротивления проводов не должно быть большой разницы.

Модуль зажигания на автомобиле ВАЗ 2114

Если разряд искры с высоковольтных проводов всегда был стабильным, это свидетельствует о том, что причина неисправностей инжекторного двигателя кроется в свечах зажигания.

Если нет искры, то причина неисправности может крыться в первичной цепи, идущей от генератора к катушке зажигания. Чаще всего причиной является неисправность модуля зажигания, и самым простым способом определив, причина это или нет, считается установить точно функционирующее устройство. То есть, если после замены появились искры, то проблема была в модуле зажигания, и его ремонт в инструкции по эксплуатации не предусмотрен.

Алгоритм снятия и установки модуля зажигания ВАЗ 2114 инжектор:

1. Отсоединить минусовую клемму на аккумуляторе или с помощью кнопки отключения массы;
2. Снимаем наконечник со всех свечей;
3. Отгибаем защелку, отсоединяя колодку проводки низкого напряжения модуля;
4. Отсоедините высоковольтные провода от разъемов модуля;
5. Откручиваем 2 болта крепления картера к двигателю ключом на 13;
6. 3-й болт вместе с головкой откручиваем ключом на 17;
7. Снимаем модуль вместе с кронштейном;
8. Откручиваем болты крепления модуля к кронштейну. Они расположены под шестигранником;
9. Установка выполняется в обратном порядке.

Если искры так и не начали образовываться, то весьма вероятно, что причина кроется в контроллере или проводке, соединяющей модуль и катушку зажигания. В этом случае нужно проверить наличие искры на всех цилиндрах по очереди, и если нет искры на какой-либо катушке, то заменить ее на ближайшую. Если после замены одной катушки появляется другая искра, то причина в выходе из строя катушки, в противном случае обрыв контроллера или проводки.

Поломки в системе зажигания автомобиля, какими бы они ни были, всегда неприятны тем, что каждая из них негативно влияет на работу двигателя или приводит к его полной остановке. И очень часто случается так, что поломка системы зажигания появляется именно в тот момент, когда необходимо пользоваться автомобилем. Думаю, такая ситуация была у многих водителей. Итак, чтобы не допустить аварийной неисправности, нужно время от времени самостоятельно проводить диагностику автомобиля. Расскажу о проблеме, возникающей при запуске двигателя и звучит она как «нет искры с катушки зажигания». Прочитав статью, вы узнаете, что делать, когда машина не заводится и искрит катушка зажигания.

Чтобы определить, что проблема в дросселе, можно понаблюдать за поведением автомобиля. Если искрит катушка зажигания, то машина ведет себя следующим образом:

• Резко снижается напор мотора;
• Начинают появляться проблемы с запуском двигателя;
• Заметное снижение оборотов, а на холостом ходу общий перерыв в работе;
• Выраженное увеличение расхода топлива, которое невозможно не заметить.

У каждой ошибки есть причина. Когда искрит катушка зажигания или пропадает искра, то грешить можно по следующим причинам:

1. Токовые сигналы, предназначенные для индуктора, не доходят до него, или сигнал очень слабый;
2. Топливо не поступает в карбюратор;
3. Распределитель не получает ток, который должен поступать на него от дросселя;
4. Искра отсутствует и не проходит между электродами свечи;
5. Топливная жидкость не поступает в камеру сгорания;
6. Распределитель зажигания пришел в негодность или сломался.

Как правило, вышеперечисленные проблемы являются начальными признаками того, что катушка зажигания искрит. Что ж, надо внимательно изучить и понять их природу.

Проверка и устранение неисправностей

Раз беда коснулась вас, то не нужно сломя голову лететь в сервис и платить непонятные деньги за диагностику и ремонт. Вы можете починить свой автомобиль самостоятельно и сэкономить много денег. Давайте разберемся, почему нет искры с катушки зажигания, и выясним, почему она могла пропасть и как решить такую ​​проблему.

Первым делом необходимо очень внимательно осмотреть катушку на наличие механических повреждений, а также различных мест, которые могут вызвать потерю высокого напряжения.

Если есть загрязнения, то их необходимо протереть сухой тряпкой. Осмотрите все контакты и провода, они не должны быть мокрыми или иметь какие-либо повреждения. После этого попробуйте передвинуть высоковольтные провода и после этого завести машину. Если после таких манипуляций машина не завелась, то следует провести более глубокую диагностику.

Необходимо проверить работоспособность свечей. Чтобы убедиться в исправности свечей, можно сделать следующее: нужно снять с крышки трамблера два высоковольтных провода и расположить их возле двигателя автомобиля на расстоянии семи миллиметров. Так вот, если на этом расстоянии при запуске стартера появляется синяя искра, это значит, что система исправна, а если ее цвет не синий или ее вообще нет, то ее нужно ремонтировать или менять на новую один.

Катушка проверяется так же, как и свечи. Берем провод, идущий от него к распределителю и подводим к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видно, то настоящей причиной остановки автомобиля является индуктор. Далее нужно проверить его омметром. Таким образом, мы проверим наличие обрыва на его первичной и вторичной обмотках. Если разрыва нет, то омметр покажет три ома на первичной и семь тысяч ом на вторичной обмотке. В том случае, если данные меньше, следует заменить катушку зажигания на новую.

При диагностике также желательно проверять каждую проводку и контакт. Необходимо осмотреть как провода, так и их изоляцию, возможно, именно в этих участках «поселилась» неисправность. Нужно распутать провода, если они запутались, правильно их проложив. С помощью амперметра нужно проверить наличие тока в цепи и его силу. Для этого нужно подключить провода трамблера и запустить зажигание автомобиля.

В случае, когда сила тока значительно меньше нормативной (указывается для каждого автомобиля отдельно в ПТС), то в катушке имеется разрыв, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и тем самым ломается при включенном зажигании и неработающем двигателе. В результате этого на проводах начинает нагреваться изоляция, которая со временем трескается и крошится. В момент, когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, при выявлении реальной проблемы с поломкой необходимо перемонтировать его или приобрести новый и заменить. Те механизмы, которые имеют незначительные трещины и царапины, подлежат ремонту. Такие повреждения можно убрать зачисткой или заклеиванием специальным веществом. Катушку меняют только на такую ​​же, с такими же характеристиками.

При подключении новой катушки нужно быть очень внимательным и аккуратным. Очень важно не перепутать провода. В противном случае код проводов будет подключен неправильно, это приведет к их нагреву и короткому замыканию.

Чтобы предотвратить преждевременную поломку автомобиля, следите за его работой и составляющими механизмами. В противном случае вы можете заплатить за свою халатность. Удачи вам в ремонте вашего автомобиля.

Видео «Почему пропала искра с катушки зажигания»

В записи показано, как диагностировать, если пропала искра.

Как известно, для работы двигателя необходимы два условия: наличие топлива и искра для его воспламенения. В тех случаях, когда пропадает искра, запуск силовой установки становится невозможным.

Имеется в виду ситуация, когда искра пропадает полностью, но может и не быть искры на отдельных цилиндрах, двигатель при запуске работает нестабильно, наблюдается снижение динамики и на фоне увеличения расхода топлива.

Ситуации разные, как и способы устранения неполадок.

9 причин, почему вообще нет искры:

Свеча зажигания

Электроды свечи зажигания могут покрываться налетом, может появляться нагар, иногда полностью закрывающий зазор между электродами, может произойти пробой изолятора, прогорание электродов и выход свечи зажигания из строя.

Катушка зажигания

Катушка зажигания может иметь межвитковое замыкание или обрыв обмотки.

распределительный распределитель

В трамблере могут быть неисправны контакты, датчик Холла, сломан бегунок или трещина в крышке.

Замок зажигания

В замке зажигания может быть неисправна контактная группа (подгорание контактов, оплавление пластикового выступа, управляющего переключением контактов.

Провода высокого напряжения

Проблема в проводах может выражаться в их растрескивании, обгорании внутренней жилы и пробое внешней изоляции.

Датчик Холла

В бесконтактной системе зажигания за прерывание искры отвечает датчик Холла, отказы которого часто вызваны ослаблением болтов его крепления, либо поломкой самого датчика.

На фото — датчик холла

датчик коленвала

Если искры нет, то провод этого цилиндра проверяется заведомо исправной свечой зажигания, и если искра появляется, то проблема в свече, которая ранее была в цилиндре. Устанавливается новая свеча зажигания и запускается двигатель, если цилиндр заработал, то проблема была в свече, если нет, то нужно проверить компрессию в этом цилиндре, а так же зазор в клапанах этого цилиндра (зазоры клапанов зажаты) для выявления причины неисправности.

В случае отсутствия искры при проверке заведомо исправной свечи зажигания необходимо проверить состояние выхода на этот цилиндр в крышке трамблера (возможна трещина).

На инжекторных двигателях не рекомендуется проверять свечи зажигания путем их контакта с массой, так как может выйти из строя ЭБУ и другие электронные системы. Для проверки искры на инжекторных моторах существуют специальные приспособления – искровые разрядники, которые рекомендуется использовать.

Поскольку чаще всего выходят из строя свечи зажигания, мы рекомендуем всегда иметь запасной комплект, чтобы можно было быстро заменить их в дороге.

Резюме

Как видите, знание устройства и работы системы зажигания, а также автомобильный тестер помогут любому автовладельцу выявить и найти неисправность, не обращаясь в автосервис.

Неприятности, связанные с перебоями в системе зажигания автомобиля, часто связаны с серьезными проблемами в работе двигателя и невозможностью его запуска. Как понять, почему искра между электродами свечей слабая или по какой причине ее нет? Ответы на эти вопросы должен знать любой водитель, так как проблемы в системе зажигания могут появиться в любой момент и застать врасплох. В то же время вы можете присутствовать в таких местах, от которых СТО удалены на десятки километров. Тогда вам придется лично решать образовавшиеся проблемы. В этой статье мы поможем ответить на вопрос: «Почему пропала искра в системе зажигания и как это исправить?» Так что вы легко справитесь с этой бедой.

Поиск и устранение неисправностей

Чтобы выяснить, почему нет искры, необходимо предварительно осмотреть провода и колодки системы зажигания. Если есть следы масла, воды или грязи, то их необходимо протереть сухой тряпкой. Затем попробуйте завести машину. Если проблема не решена, продолжайте. А именно, осмотреть высоковольтные провода. Они непременно должны быть в полном порядке, с отсутствием каких-либо нарушений изоляции. В случае обнаружения среди них «испорченных», необходимо заменить их новыми.

Если после ревизии проводов нет положительного результата, попробуйте проверить стабильность контактов. Для этого их нужно просто раздавить руками. Если искра не появляется, попробуйте проверить исправность свечей. У них могут быть следующие проблемы:

• короткое замыкание на массу;
• цепь низкого напряжения имеет повреждение в виде обрыва провода;
• выход из строя катушки зажигания;
• неисправность прерывателя-распределителя.

Для начала поиска искры в проводах свечей необходимо снять наконечники с каждой из них. И поочередно подносить их, на расстоянии менее одного сантиметра, к ближайшей металлической части автомобиля, которая не окрашена. При этом включить стартер на пару секунд. Сразу посмотрите на него и сделайте вывод по появляющимся оттуда искрам. Если они частые и ярко-белые с синеватым оттенком, то все в норме. А появление фиолетовых, красных или желтых искр говорит о неисправности системы зажигания.

Если искры по-прежнему нет, то приступайте к проверке катушки зажигания. Для этого, найдя крышку трамблера-прерывателя, вытяните из нее центральный провод, идущий от катушки. Вы проверяете его искры способом, аналогичным проверке поперечных сечений. Их наличие свидетельствует о том, что катушка исправна, и проблема, скорее всего, в прерывателе трамблера. При отсутствии искры можно сделать вывод о неисправности самой катушки. Также это может указывать на обрыв в цепи низкого напряжения.

Как починить прерыватель распределителя

Осматриваем крышку прерывателя-распределителя изнутри. При отсутствии повреждений промываем бензином. А если есть трещины, его необходимо заменить на новый. Чтобы проверить «зависание» центрального угольного контакта, подвигайте его пальцем.

При проверке целостности изоляции ротора электрод ротора выкладываем из центрального высоковольтного провода с зазором. Затем включаем зажигание и руками производим замыкание-размыкание контактов прерывателя. Если в зазоре появляются искры, можно сделать вывод о неисправности самого ротора. В этом случае он меняется на новый.

Для проверки цепи низкого напряжения понадобится «контролька» — это лампочка на 12 вольт мощностью до трех ватт. Один провод, идущий к лампе, подключаем к низковольтной клемме, а второй к массе автомобиля. После этого вручную замыкаем контакты прерывателя-распределителя и включаем зажигание. В этом случае, если схема исправна, то при разомкнутых контактах лампа будет гореть, а при замкнутых — нет. Погасшая лампа при открытии указывает на неисправность первичной обмотки катушки зажигания или ее низковольтных проводов. Постоянное горение лампы как при закрытии, так и при открытии указывает на следующие причины неисправности:

• О чрезмерном окислении контактов прерывателя. Их нужно почистить и отрегулировать зазор.
• Об обрыве провода, идущего от рычага к клемме.
• Об обрыве провода, соединяющего корпус с подвижным диском прерывателя-распределителя.

Хорошей дороги и поменьше поломок.

Поэтому решение этого вопроса должен знать каждый владелец ВАЗ 2109.
Итак, основные причины того, что нет искры ваз 2109следующие:
1) Вышел из строя выключатель ВАЗ 2109
2) Вышел из строя датчик Холла ВАЗ 2109
3) Порван ремень ГРМ ВАЗ 2109
4) Катушка зажигания ВАЗ 2109 вышла из строя
5) Контактная группа замка зажигания ВАЗ 2109
6) Контакты крышки распределителя зажигания ВАЗ 2109
7) Неисправность в проводке (оборван или прогнил любой из проводов электроцепи замок зажигания-коммутатор-катушка зажигания-датчик холла).
Выше приведены самые основные неисправности, из-за которых нет искры на ВАЗ 2109. Давайте рассмотрим каждый из них по порядку. Сразу оговоримся, что на ВАЗ 2109 обязательно должен быть заряженный аккумулятор, вращающий коленчатый вал двигателя. Если у вас стартер не крутит коленчатый вал двигателя ВАЗ 2109, то сначала убедитесь, что он его крутит, а потом уже ищите искру.
1) Для проверки работоспособности переключателя на ВАЗ 2109 его необходимо заменить на заведомо исправный.

Опытные владельцы ВАЗ 2109 знают, что переключатель ВАЗ 2109 не самая надежная деталь, поэтому в бардачке всегда должен быть запасной переключатель. Снимаем переключатель под подозрением, ставим заведомо исправный.
Пробуем завести — если заведется, значит дело в выключателе. Не завелась — ставим старый переключатель обратно и смотрим дальше.
2) Для проверки датчика Холла его тоже лучше заменить на заведомо исправный, хотя есть метод проверки непосредственно на ВАЗ 2109.

Заменили датчик Холла и пробуем завести заново . Если появится искра, то проблема была в датчике Холла. Если искра на ВАЗ 2109 не появилась, идем дальше.
3) Чтобы убедиться, что у вас не оборвался ремень ГРМ, снимите крышку с распределителя зажигания и проверните коленвал стартером.

Бегунок распределителя зажигания должен повернуться. Если не крутится, меняй ремень ГРМ.
4) Катушка зажигания выходит из строя довольно редко, поэтому лучше проверить ее как указано. Если проверка указывает на неисправность катушки зажигания, меняем ее и смотрим: появилась искра — значит, дело в катушке, не появилась, идем дальше.
5) Контактная группа замка зажигания тоже может быть причиной того, что нет искры на ваз 2109. У меня было такое: после двух дней на морозе почему-то искра на ваз 2109исчезнувший. Стартер крутит бодро, а искры нет. Заметил, что при включении зажигания питание системы зажигания идет на контакт В катушки зажигания. При вращении стартера пропадает питание с вывода В катушки зажигания.
Вещь непонятная и трудно диагностируемая, надо мультиметром или лампочкой измерить напряжение между массой и контактом В катушки зажигания. Для вращения стартера необходимо повернуть ключ зажигания и где-то в контактной группе замка зажигания нет контакта, поэтому при вращении стартера снимается питание с системы зажигания. Лечится заменой контактной группы замка зажигания, либо следующим образом:
Через кнопку с фиксацией вешаем +12В от аккумулятора на контакт В катушки зажигания.

Нажали кнопку, +12В пошло на катушку и система зажигания будет питаться даже при вращении стартера.

Появится искра, загорелся, повторное нажатие кнопки разрывает прямую цепь от аккумулятора к катушке. Если кнопку оставить нажатой, то ВАЗ 2109 не заглохнет при выключении зажигания. Такой способ вполне приемлем, как, например, в моем случае: ВАЗ 2109машина стоит на морозе -20 градусов, и ее нужно заводить. Замена контактной группы зажигания в данном случае не самое быстрое и удобное решение. Ничего плохого не сделаешь кнопкой от аккумулятора к катушке. Когда есть время, можно смело делать ремонт где-нибудь в гараже, а перемычку с кнопкой положить в багажник и сохранить на всякий случай.
6) Вообще, когда нет искры на ВАЗ 2109, это нужно проверить в первую очередь. В первую очередь, если нет искры на ВАЗ 2109свечи зажигания, то нужно проверить есть ли искра с катушки зажигания.

Снимаем центральный провод с катушки зажигания, подводим его на сантиметр к массе и крутим стартер. Если искра есть, то снимите крышку с распределителя зажигания. Проверяем целостность бегункового резистора, чистим контакт крышки распределителя зажигания.

7) Последняя проблема из-за которой нет искры на ВАЗ 2109 это неисправность в проводке системы зажигания. Как правило, очень часто они видны невооруженным глазом: оборваны или оплавлены провода, плохо одеты разъемы выключателя и датчика Холла.
Но если визуально все в порядке, то определить неисправность можно только после прозвонки мультиметром всех проводов системы зажигания. Естественно не все умеют пользоваться мультиметром, поэтому если описанные выше причины не помогли вам найти искру на ВАЗ 2109, то просим помощи у автоэлектрика.

Коды ошибок ВАЗ 2114 и ВАЗ 2115 с расшифровкой — Новости мира бизнеса, здоровья, слушай, спорта

Список всех кодов ошибок на панели и бортовом компьютере ВАЗ 2114, ВАЗ 2115 и ВАЗ 2113. Их расшифровка и устранение неисправностей.

Российский автопроизводитель ВАЗ выпускает достаточный модельный ряд автомобилей. Модели бренда пользуются большим спросом у отечественных автомобилистов и на территории стран СНГ. Популярность обусловлена ​​умеренной стоимостью и дешевизной ремонта автомобиля. Однако проблемы случаются с любым транспортным средством и продукция завода не исключение. Коды ошибок ВАЗ 2114 инжектор могут сориентировать автолюбителя относительно места поломки и помочь в устранении неисправности.

Диагностика

Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя способами. Однако каждый метод имеет уникальные преимущества и недостатки.

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

Метод самодиагностики не требует от водителя наличия сложных приборов или дополнительных узлов. Для выполнения процедуры достаточно самого автомобиля.

Стандартная последовательность действий выглядит так.

1. Нажмите кнопку сброса одометра.
2. Повернуть ключ зажигания в положение №1 (включить бортовую электрику).
3. Отпустите кнопку сброса пробега. После этого стрелки приборов сделают полный оборот и вернутся на свое место.
4. Нажмите кнопку сброса второй раз и отпустите. Команда отображает индикатор версии прошивки.
5. Повторить шаг №4 – при этом на экране появятся коды ошибок бортового компьютера.

При правильной последовательности действий загорятся все индикаторы, а на дисплее появится двузначный код неисправности.

Внимание! Сигналом неисправности может быть отсутствие реакции индикатора. В этом случае необходимо проверить цепь, идущую от устройства.

Наиболее распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:

• 1 – сбой микропроцессора, требуется перепрошивка;
• 2 – код ошибки 2 ВАЗ 2114 указывает на обрыв или нарушение проводки поплавкового датчика внутри бензобака;
• 4 – короткое замыкание электропроводки, превышен предел напряжения;
• 8 — код ошибки 8 на ВАЗ 2114 указывает на падение напряжения в сети, возможно разрядился аккумулятор;
• 12 – на ВАЗ 2114 код ошибки 12 свидетельствует о неправильной работе контрольной лампы;
• 13 – обрыв цепи датчика кислорода;
• 14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о перегреве двигателя или коротком замыкании датчика температуры антифриза;
• 15 – короткое замыкание или выход из строя ДТОЖ;
• 16 – превышение допустимого предела напряжения бортовой сети;
• 17 – критически упало напряжение БС, допускается разрядка аккумулятора;
• 19 – ДПКВ не отвечает или на линии произошло короткое замыкание;
• 21-22 – некорректная реакция ДПДЗ, возможно короткое замыкание или обрыв проводки;
• 23/25 – Короткое замыкание датчика положения дроссельной заслонки;
• 24 – поломка спидометра, возможно обрыв проводов питания;
• 27/28 – изношен или сломан датчик СО;
• 33/34 – неисправности ДМРВ, возможен сбой питания или короткое замыкание;
• 35 – вышел из строя датчик РХХ, лечится только полной заменой;
• 41 – неправильное распределение фаз закрыто или закрыто;
• 42 – вышла из строя цепь или оборваны провода электронного блока зажигания;
• 43 – неисправен датчик детонации смеси;
• 44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при разгоне, плохо набирает обороты;
• 51 – ненужное ПЗУ;
• 52 – аналогично для оперативной памяти;
• 53 – выход из строя потенциометра;
• 54 – обрыв проводки октан-корректора;
• 55 – чрезмерное обеднение смеси при разгоне;
• 61 – перебои в работе лямбда-зонда.

В некоторых случаях допускается наложение ошибок друг на друга, если разбивка аналогична. Например, если ошибки 1 и 4 перекрываются, на панели будет указано «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не исчезают самостоятельно после завершения ремонта. Их нужно заставлять. Для выполнения задания потребуется простая последовательность действий:

• включить зажигание автомобиля;
• снять клеммы с аккумулятора;
• подождите 20-30 секунд;
• верните зажимы на место.

Это также необходимо сделать, если планируется поездка на СТО. Найдя инструкцию бортового компьютера, мастера исправят эти неполадки, что точно будет дороже.

К недостаткам самостоятельной процедуры можно отнести низкую точность данных. Бортовая диагностика показывает только общий вектор направления, где искать неисправность.

Проверка диагностическим оборудованием

Определить коды ошибок ВАЗ 2115 и 2114 можно с помощью ноутбука со специальной программой. Инструмент подключается к тестовой розетке автомобиля через набор переходников. Мастер настраивает программное обеспечение, и после диагностики одна или несколько неисправностей отобразятся на экране компьютера в виде пятизначного кода.

Первая часть буква:

• Б – разбивка панелей кузова;
• C – неисправности шасси или подвески;
• P – неисправность электрики, двигателя или трансмиссии;
• U – повреждение терминала обмена информацией.

Вторая часть – однозначная цифра:

• 0 – типовой указатель по стандарту SAE;
• 1/2 – код поломки трубопровода;
• 3 – резерв.

Следующим элементом является индикатор аварийной группы:

• 1/2 – дефект топливо/воздушной магистрали;
• 3 – зажигание и сопутствующие элементы;
• 4 – катализатор;
• 5 – КВ силовой установки;
• 6 – ECM и соответствующая проводка;
• 7/8 – блоки трансмиссии.

Последние два числа указывают непосредственно на саму проблему.

Основные коды ошибок ваз 2114 инжектор: расшифровка

Внимание! Таблица также актуальна для версии 2115.

Выхлопная система – 0000

• 30 – обрыв цепи подогревателя датчика кислорода к каталитическому нейтрализатору;
• 31 – также при КЗ на кузов автомобиля;
• 32 – аналогично при замыкании на 12В;
• 36-38 соответствует значению 30 только для выходного датчика.

Дефекты воздуховодов – 0100

• 102/103 – обрыв цепи ДМРВ или нарушение сигнала;
• 112/113 – линии датчика t˚ за бортом, нарушение импульса;
• 116 – перегрев двигателя;
• 117/118 – повреждение цепи ДТОЖ;
• 122/123 – Линия ДПДЗ, короткое замыкание или нарушение изоляции;
• 130 – поломка датчика кислорода перед катализатором;
• 131/132 — аналогичный элемент, нарушение уровня сигнала;
• 133 – задержка ответа DC1 на команды;
• 134 – обрыв кабеля питания ДК1;
• 136 – ДК2 неисправен;
• 137/138 – короткое замыкание или нарушение проводки ДК2;
• 140 – перегорел предохранитель ДК2;
• 141 – тэн того же прибора сломан или поврежден;
• 171/172 – слишком бедная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра связанные с подачей топлива – 0200

• 201/204 – обрыв линии управления форсунками для всех последовательно;
• 217 – перегрев двигателя;
• 230 – вышел из строя бензонасос или сгорело соответствующее реле;
• 261/264/267/270 — Замыкание цепи управления форсунками на +12 В соответственно для каждой вставки;
• 263/266/269/272 – выход из строя или неисправность драйвера форсунки для каждого последовательно;
• 262/265/268/271 – Линии КЗ на кузов автомобиля.

Коды ошибок бортового компьютера ВАЗ 2114, указывающие на неисправности в системе зажигания — 0300

• 300 — пропуски зажигания есть;
• 301-304 – аналогично для каждого цилиндра соответственно;
• 326-328 — DDS не работает или нет сигнала;
• 335-338 – выход из строя, короткое замыкание или обрыв проводки ДПКВ;
• 342/343/346 – нарушение работы датчика распределения фаз;
• 351-354 – обрыв цепи для всех поршней последовательно;
• 363 – смесь в цилиндрах не воспламеняется, аварийное отключение подачи топлива.

Дополнительная навеска, не влияющая на мотор напрямую — 0400

• 422 — возможно забился катализатор или критически упала проходимость отработавших газов;
• 441 – сбой питания клапана продувки адсорбера;
• 444 – сбой питания над указанным элементом;
• 445 – короткое замыкание СРА на кузов автомобиля;
• 480 – повреждены силовые провода к основному радиатору кулера;
• 481 – выход из строя цепи управления вентилятором системы охлаждения №2.

Отказ, неисправности в системе управления скоростью SU – 0500

• 500 – датчик спидометра неисправен;
• 506/507 – низкие или высокие обороты автомобиля ХХ;
• 511 – регулятор ХХ – ломаные от реле и ЭБУ;
• 560 – разрядился аккумулятор или оборван шнур питания.
• 562/563 – Короткое замыкание в бортовой проводке.

Бортовая сеть дополнительного или основного оборудования – 0600

• 601 – Контроллер ЭСУД, ошибка ПЗУ;
• 615 — вторичное реле стартера, повреждение проводки;
• 616/617 — также при замыкании на массу или 12В;

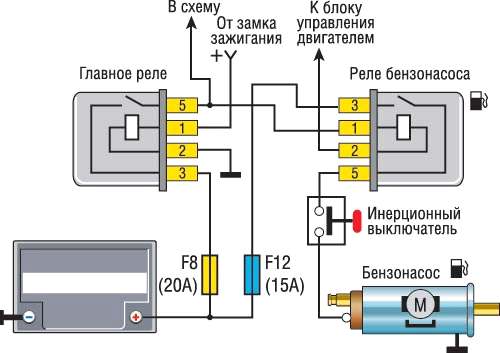

• 627 — реле управления топливным насосом, возможен обрыв провода;
• 628/629 – аналогично при замыкании на кузов или бортовую систему;
• 645-647 – муфта компрессора, повреждение проводки с контактом с корпусом или другими тросами;
• 650 – не горит лампа «Check Engine», проверьте двигатель, возможно повреждение проводки;
• 654 – вышел из строя тахометр;
• 685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
• 691/692 — проблемы с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

• 102 – поломка подогревателя ДК1;
• 115 – выход из строя или выход из строя вышеуказанного устройства;
• 123/124 – нарушение, слишком богатая/бедная смесь на холостом ходу;
• 127/128 – аналогично, только при частичной нагрузке на ДВС;
• 135 – разрыв теплотрассы ДК1;
• 136/137 – неправильная подача топлива при малой нагрузке на двигатель, возможно барахлит привод дроссельной заслонки;
• 140 – несоответствие измеренной и фактической нагрузки;
• 141 – отказ отопителя ДК2;
• 171/172 – с потенциометра поступает неверная информация;
• 301-304 – зажигание в цилиндре работает некорректно, последовательно для всех камер сгорания;
• 386 – неправильная последовательность проверки канала детонации;
• 410/425/426 – проводка заслонки продувки адсорбера, короткое замыкание или повреждение линии;
• 500 – повреждена линия реле бензонасоса;
• 501/502 — аналогично при замыкании на корпус или проводку;
• 509/513/514 — блок управления регулятором ХХ, обрыв или короткое замыкание на плате или 12В;
• 541 – повреждение провода реле БН, возможно окисление клеммы;
• 570 – обрыв тросов управления иммобилайзером;
• 602 – нет питания на ЭБУ, допускается окисление колодок;
• 606 – сломан датчик удара, требуется замена;
• 616/617 – аналогично при изменении уровня сигнала возможно короткое замыкание внутри устройства;
• 2301/2303/2305/2307 — катушки зажигания закорочены на 12 вольт, последовательно на каждый поршень.

Важно! Здесь собраны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и подобных моделей. Есть и другие индексы, но из-за малой распространенности они не упоминаются.

Как устранить поломку

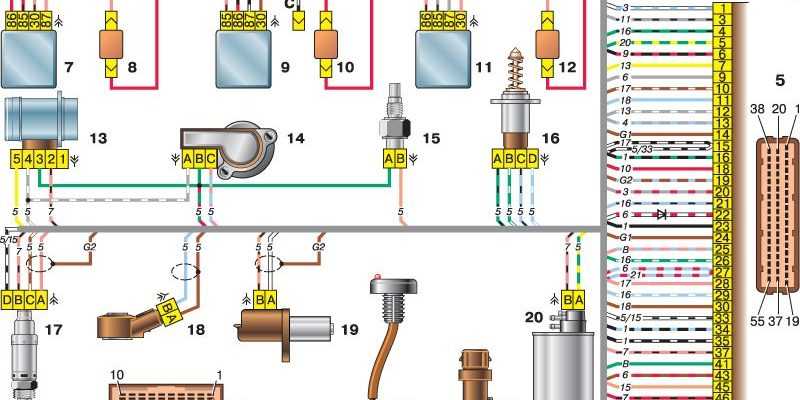

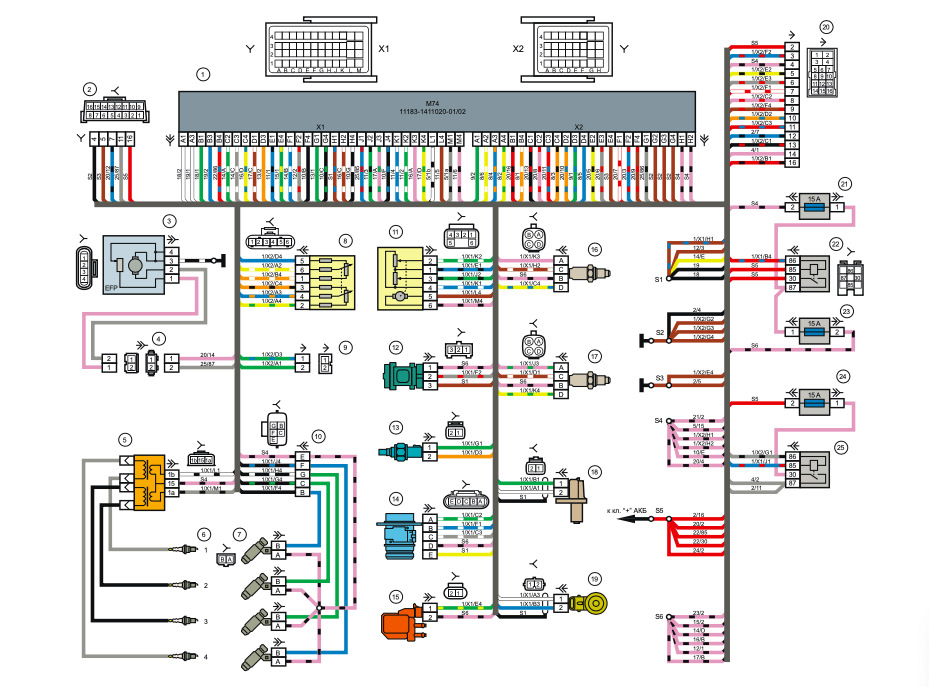

После диагностики поломку следует устранить. При считывании сигнала необходимо проверить цепь и следующие за ней устройства. Самый точный метод – заменить поврежденную деталь на заведомо исправную (новую). Это исключит возможность неправильного ремонта. Если устройство в рабочем состоянии, проверяются линии, обычно достаточно примитивной непрерывности. Однако при выходе из строя блока управления или реле потребуется специальный тестер и умение им пользоваться.

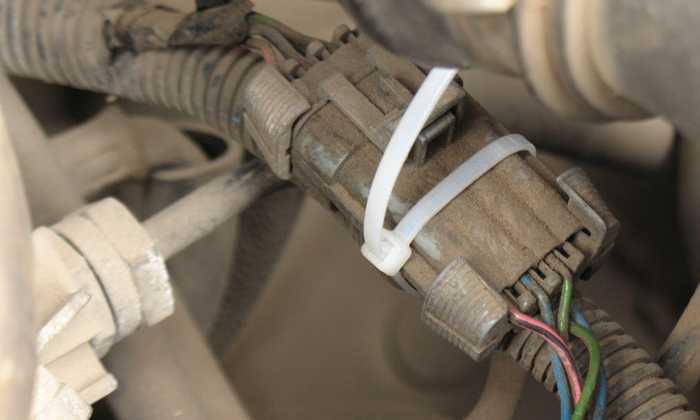

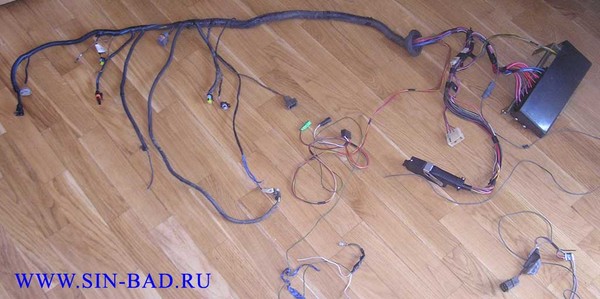

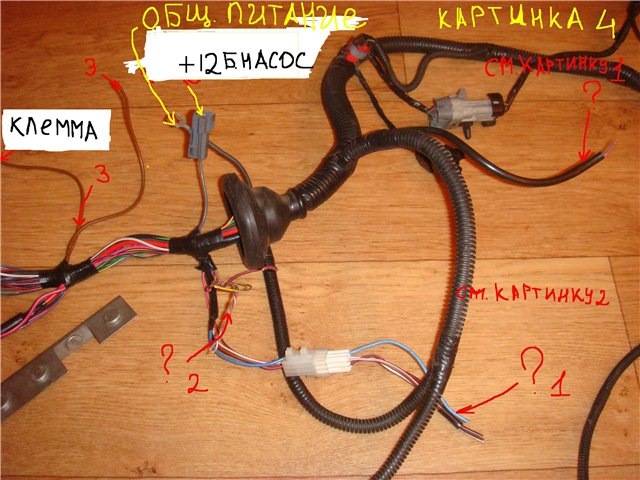

Отдельно требуется учесть, что заводские клеммы и колодки со временем расшатываются и окисляются. При ухудшении контакта на сцепке программа бортового компьютера или ноутбука скажет, что деталь повреждена, даже если это не так.

Вы можете предотвратить это следующим образом.

1. Раз в 5000 км проверяйте состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
2. Два-три раза в год проверяйте штекерные разъемы на предмет окисления. Оксиды снижают проницаемость электричества через бортовую проводку, что приводит к некорректному отображению информации.
3. Специалисты рекомендуют покупать и использовать масло для электрических клемм. Жидкость по составу аналогична трансформаторным смазкам. Формула не пропускает воду и кислород к металлам, что предотвращает их ржавление.

Важно! Диагностика кодов ошибок ВАЗ 2114 по панели приборов и ЭБУ может быть выполнена самостоятельно, только с пониманием сути процесса. При отсутствии уверенности в своих силах рекомендуется обратиться к квалифицированному мастеру.

При наличии соответствующих знаний и необходимого оборудования вы сможете самостоятельно найти и правильно расшифровать коды ошибок форсунки ВАЗ 2115 и других элементов. Благодаря простоте электрической схемы автомобиля от пользователя не требуется глубоких познаний в механике или электронике.

ВАЗ 2115 троит двигатель инжектор видео. Почему троит двигатель? Что делать?

Если вы в компании друзей говорите, что ваш движок — промах (с англ. отсутствует), вас могут неправильно понять или просто смотрят на вас «квадратными» глазами… Другое дело, если вы жалуетесь, что двигатель троит или у вас не работает один из цилиндров; в этом случае в ваш адрес посыплется большое количество различных версий и предположений, взятых якобы из личного опыта, а также советов, что следует делать. Можно, в принципе, прислушаться к совету друзей, в этом нет ничего зазорного, но я бы также рекомендовал услышать мнение специалистов по этому поводу. В своей сегодняшней статье я расскажу о том, что такое двигательная система и откуда она берется, вы узнаете о причинах этого неприятного явления, а также о способах устранения этой неисправности. Вооружившись нужной мне информацией, я решил обзвонить автомобилистов на одном популярном автовокзале нашего города, чтобы узнать, пишут ли на бланках различные «эксперты» и стоит ли им доверять. Проще говоря, я решил поинтересоваться, зачем троить двигатель у тех, кто этим непосредственно занимается.

Начну с того, почему двигатель троит, а не «двить» или не «четверка», например:-)

Дело в том, что совсем недавно большинство двигателей имели четыре цилиндра, примерно что может быть шесть, восемь или двенадцать , наверное, лет 30 назад никто бы и не поверил, ну да ладно… В общем, когда один из четырех цилиндров переставал работать, то рабочих было только три, и звук двигателя серьезно менялся. Это явление получило название троит двигателя, то есть двигатель работает на трех цилиндрах с характерным звуком. Прошел год, количество цилиндров изменилось, а срок троит остался прежним.

Как понять что двигатель троит?

Лично мне кажется, что спутать невозможно ни с чем. Этот звук будет слышен сразу, как будто вашу машину подменяют и она начинает работать как старый Запорожец с какой-то вибрацией и «тарахтением». Вместо равномерной синхронной работы четырех цилиндров наблюдается какое-то прерывистое хлесткость. Короче сложно описать. При этом из глушителя вместо даже шипения будет слышно «бомбардировку».

Чем чревато троение?

Во-первых, у вас нет мощности, чтобы терять мощность, но на трех цилиндрах двигатель не пойдет так, как на четырех. Вроде все ясно. Второй признак того, что двигатель троит — вибрация и характерная «дрожь», которая исходит из моторного отсека. Третий характерный признак того, что двигатель троит – перерасход топлива и запах бензина в выхлопных газах. Думаешь все? Нет, это, как говорится, только цветочки, если вовремя не обнаружить и не устранить неисправность — будут большие неприятности.

Объясню почему. Когда не работает один цилиндр, в нем не сгорает топливно-воздушная смесь, а значит она вся скапливается в цилиндре, затем разбавленная и смешанная с маслом уходит в картер. Чем больше топлива попадает в картер, тем больше будет разбавляться масло, его вязкость и смазывающие свойства со временем полностью исчезнут. В результате вы получите значительное снижение компрессии, критический износ поршня и колец, которые будут тереться в камере сгорания без капли смазки, создавая задиры и стирая стенки цилиндра. В итоге — капитальный ремонт двигателя просто неизбежен.

Причины, по которым двигатель может троить

Как знать троит, но проблема все же кроется в какой-то неисправности, которая и становится причиной прекращения работы цилиндра. К сожалению, причин по которым двигатель троит может быть несколько, это серьезно усложняет поиск.

Итак, вашему вниманию самые частые причины поломки двигателя

Прежде всего начнем с неработающего цилиндра:

1. Заводим двигатель и открываем капот.
2. Послушайте двигатель и постарайтесь его запомнить.
3. Далее по очереди получаем высоковольтные провода. При протягивании проводов двигатель должен меняться, т.к. свеча перестает получать ток, следовательно цилиндр перестает работать. Если двигатель не менялся, то это нерабочий цилиндр. Искать нужно до тех пор, пока не выяснится, какой из цилиндров не работает.
4. Теперь, необходимо знать, попадает искра в цилиндр или нет, это позволит понять причину, а также укажет направление, в котором нужно двигаться.

Теперь нужно проверить свечи зажигания, для этого

1. Берем свечу и выкручиваем свечу в нерабочем цилиндре.
2. Оцените состояние электрода по следующим критериям:

Нагар или вздувшаяся свеча мешает ее нормальной работе, искра слабая или отсутствует вовсе. Чистя свечу или только временно решая проблему, нужно смотреть в корень неисправности и дальше искать причину, почему свеча в таком состоянии.

Проверяем искру на искру

Чтобы узнать истинную причину по которой нужно проверить искру. Для этого выкрутите свечу, затем наденьте высоковольтный провод и поставьте свечу в металлическом корпусе к двигателю, электрод свечи не должен касаться двигателя. Далее нужен помощник, он должен крутить стартер, а вы тем временем следите за свечой. Если при вращении стартера искра не появилась — отодвиньте его на 1 см от массы и повторите попытку.

Слабая искра или ее полное отсутствие говорит о следующем:

1. Проблемы с высоковольтными проводами — высокое сопротивление или обрыв. Мультиметром при большом сопротивлении заменить их.
2. Неисправна катушка зажигания — проверьте, так ли это, если нужно ее поменять.
3. Неисправность ЭБУ. Проведите диагностику, при необходимости замените.
4. Выход из системы ДПКВ (датчик положения коленчатого вала). Как правило, при такой поломке возникает ошибка, которую выдает бортовой компьютер. Также об этом можно узнать на компьютерной диагностике. Если нужно .
5. Сместился на несколько зубов. Проверить, как стоит ремень, при нарушении его положения снять ремень и отрегулировать положение валов и шестерен по меткам.

Если искра есть и свечи в полном порядке, смотреть дальше. причины, почему двигатель троит , среди возможных могут быть: проблемы с компрессией, неисправные кольца, забитые форсунки, плохая посадка клапанов или необходимость регулировки клапанов.

Иногда бывают случаи, когда двигатель троит только «на холодную» или «на горячую»

В данном случае самая частая причина клапанов, возможно они были разрегулированы. следует проводить каждые 20 тыс. км. Суть этой проблемы в том, что, скорее всего, зазоры клапанов большие, однако после прогрева двигателя они становятся меньше и двигатель не троит. То же и «горячий» — при холодном моторе клапан в норме и двигатель работает ровно, однако после прогрева неотрегулированный клапан пережимает, в результате цилиндр перестает работать и двигатель начинает глохнуть.

На этом я заканчиваю, надеюсь моя статья была вам полезна и вы нашли причину троения двигателя. Если нет, обратитесь за помощью к специалистам. Если вам известны другие причины строений двигателя, буду рад их услышать, используйте для этого форму комментариев.

Когда в разговоре автомобилистов используется термин «пропал без вести», вполне ожидаемо, что оппонент спросит, что это значит. Получив объяснение, что это двигатель ВАЗ 2114 троит или что-то подобное, то вам придется выслушать множество версий, указывающих на возможные причины неисправности.

Термин «троит двигатель» появился в эпоху развития автомобилестроения, когда силовые установки автомобилей оснащались четырехцилиндровыми двигателями. Если по тем или иным причинам рабочий цилиндр переставал функционировать, то в работе оставались три цилиндра, которые при работе издавали характерный звук, как будто двигатель глохнет в заглушенном режиме.

В дальнейшем, несмотря на усложнение конструкции поршневой группы и увеличение количества цилиндров, термин «двигатель троит» остался в обиходе автомобилистов.

Когда двигатель ВАЗ 2114 троит, звук работающего двигателя приобретает характерный тембр, при котором слышны вибрации и тарахчения элементов, а движитель двигателя не набирает обороты и нестабилен. При этом обороты двигателя нестабильны, нет равномерности его работы, он издает звуки, как будто мотор преодолевает какое-то невидимое препятствие. Из глушителя слышны прерывистые выхлопы с неравномерным периодом выхлопа.

Когда в ВАЗ 2114 двигатель троит, возможны следующие последствия:

• снижение мощностных характеристик мотора, так как не работают один или два цилиндра;
• появление вибрации и «дрожания», которые исходят из силового отделения;
• перерасход топлива и запах топлива в выхлопных газах.

Объяснение очень простое. При неработающем цилиндре поступающая в него воздушно-топливная смесь не сгорает, а собирается и стекает с маслом в картер двигателя. Чем больше топлива попадет в картер, тем сильнее будет в нем концентрация бензина. Это сильно влияет на свойства моторного масла, такие как вязкость и уровень смазки, которые ухудшаются.

В итоге компрессия поршней значительно уменьшится поршневой группы и кольца получат повышенный износ из-за отсутствия смазки нужной консистенции. Печальный итог – преждевременный износ силовой установки и капитальный ремонт двигателя.

Когда троит двигатель, причины на ВАЗ 2114 могут быть разного характера. Проверка нерабочего цилиндра:

1. Включить двигатель и, открыв капот автомобиля, получить доступ к силовой установке.
2. Запомните звук работающего двигателя.
3. Поочередно снимите провода высокого напряжения с каждого цилиндра. При этой операции цилиндр без напряжения выпадает из схемы работы агрегата, а при работающем цилиндре рабочий звук мотора должен измениться. Если тембр цилиндра не изменился, то этот цилиндр нерабочий. Поиски должны продолжаться до тех пор, пока не будет выявлен тот или иной дефект цилиндра.
4. На этот элемент требуется наладить подачу искры в цилиндр.
5. Выньте свечу зажигания в неработающем цилиндре с помощью специального ключа. Нагар или остатки продуктов сгорания на электроде изделия мешают нормальному функционированию свечи зажигания, что приводит к ослаблению мощности искры или ее отсутствию.
6. Мероприятия по очистке рабочей поверхности электрода могут лишь на время улучшить работу свечи, поэтому нужно тщательно искать дефект, из-за которого свеча работает некорректно.
7. Требуется проверить искру на выбранной свече. Для этого: выкрутите свечу зажигания, наденьте высоковольтный провод, металлическую часть свечи присоедините к двигателю, при этом между электродом изделия и «массой» в виде корпуса двигателя должен быть небольшой расстояние. С помощью помощника нужно провернуть стартер, а автомобилист в этот момент наблюдает за искрой свечи. При кручении бендикс-стартера должна появиться искра. В противном случае свеча неисправна.

Перечень возможных дефектов, из-за которых образуется искра недостаточной мощности:

1. Возможно превышение значения сопротивления проводов или образование обрыва. Требуются измерения сопротивления мультиметром и в случае выявления превышения значений сопротивления или обрыва требуется замена проводки.
  2. При неисправности «катушки» (катушки зажигания) ее необходимо проверить и в случае неисправности заменить.
  3. При неисправности бортового электронного устройства необходимо провести диагностику устройства и заменить его в случае неисправности.
  4. При неисправном датчике положения коленчатого вала на бортовом компьютере возникает ошибка, при ее появлении необходимо заменить датчик.
  5. При смещении ремня ГРМ на определенное количество зубьев отрегулируйте ролики и правильно отрегулируйте ременный привод.

Если двигатель троит, причины на ВАЗ 2114 при наличии хорошей искры и исправных свечей зажигания следует искать в таких дефектах, как:

• недостаточное значение компрессии;
• износ поршневых колец;
• некорректно работающие форсунки;
• недостаточно плотный контакт клапанов с седлами;
• клапан нерегулируемый;
• другие причины.

Бывает, что на ВАЗ 2114 двигатель инжектор троит исключительно на горячем или холодном двигателе. Когда этот двигатель дергается на холостых оборотах, машина неуверенно совершает поступательное движение. В этом варианте основная причина кроется в клапанах, точнее в их регулировке.

Такой процесс, как регулировка клапанов ГБЦ, следует проводить систематически через следующие 20 000 км пробега. Если на «холодный» ВАЗ троит двигатель, то это связано с тем, что у клапанов большие расстояния между клапаном и его ронкером, и после прогрева силовой установки зазоры уменьшаются и двигатель не глохнет , т. е. не бежит рысью.

На горячем двигателе происходит следующее: при холодном клапане двигатель работает удовлетворительно, однако после повышения температуры двигателя происходит пережатие клапана, что приводит к выходу из строя цилиндра и в итоге цилиндр перестает работать и, со временем, двигатель ВАЗ 2114 глохнет и это подлежит регулировке.

Наверное, каждый автомобилист сталкивался с тем, что двигатель ВАЗ-2114 начинал троить на морозе. Причин такой поломки может быть очень много, поэтому необходима комплексная диагностика. Как показывает практика, основные причины кроются в зажигании и топливе, но есть ряд причин, о которых многие автолюбители даже не подозревают. Статья расскажет о причинах и методах их устранения.

Видео пример как загнать двигатель на холодную

Нестабильная работа двигателя

Нестабильная работа двигателя на морозе может создавать дискомфорт, который многие устраняют за деньги на СТО. Но, эту неисправность можно устранить в своем гараже, при наличии минимального набора инструментов.

Этот двигатель троит при запуске

Конечно, начинающим автолюбителям в первую очередь нужно.

Основные причины

Итак, для начала нужно рассмотреть, какие могут быть причины того, что двигатель стал троить на холодную:

• Проблемы со свечами.
• Неисправность высоковольтных проводов.
• Неисправность датчика массы (см. ««).
• Неисправность в топливной системе.
• Зазоры клапанов.

Методы устранения

Теперь, когда первопричины выделены, можно переходить непосредственно к определению конкретной причины, и метода устранения, который приведет к нормализации работы основного силового агрегата. Итак, рассмотрим последовательность действий, направленных на устранение причин следствия.

Свеча зажигания

Загрязненные свечи зажигания

Первая и, пожалуй, самая распространенная причина того, что двигатель начинает троить, была и остается — свечи зажигания (см. «»).

Накопленный углерод или разложение элемент может привести к прекращению воспламенения топливной смеси в одном из цилиндров. Для устранения неисправности необходимо выполнить ряд операций:

1. Снять клемму с аккумулятора.
2. Вынимаем высоковольтные провода из свечей.
3. Свечным ключом последовательно демонтируйте свечу с каждого цилиндра.
4. Проводим диагностику, а именно осмотр элемента, а так же замер зазоров и сопротивления.

При обнаружении нерабочей свечи ее необходимо заменить на новую, предварительно отрегулировав зазоры, а также проверив на сопротивление. Это связано с тем, что даже с завода можно получить бракованную деталь. . Теперь установите новый предмет и соберите все в первозданный вид. Далее нужно проверить, исчез ли негативный эффект.

Высоковольтные провода

Высоковольтные провода отмечены стрелками.

Высоковольтные провода — еще одна распространенная причина нестабильной работы двигателя.   И не только на морозе будет виден этот эффект, но и скорость. Диагностические операции достаточно просты:

1. Демонтируем провода со свечей и.
2. Измерения проводим с помощью тестера или осциллографа (при наличии).

Если замер показал, что один из проводов вышел из строя, либо есть визуальное нарушение изоляции, его необходимо заменить на новый.

Воздушный фильтр

Часть процесса замены воздушного фильтра

Если проблема не в зажигании, то надо обратить внимание, в первую очередь, на воздушный фильтр. Засорение этого элемента может привести к тому, что мотор перестанет «дышать», а именно, будет ограничена подача необходимой воздушной смеси в основной силовой агрегат. Эта неисправность может повлиять на работу при холодном двигателе. Устранить неисправность необходимо.

Зазор клапанов

Процесс регулировки зазоров клапанов

Каждые 20 000 км пробега необходима регулировка зазоров клапанов, и если автомобилист вовремя этого не сделал, то это может повлиять на работу двигатель не только холодный, но и .

Итак, стоит проверить зазоры на клапанном механизме и при необходимости отрегулировать.

Рекомендуется не только установить необходимый зазор на каждом клапане, но и демонтировать головку блока, а также проверить состояние клапанов, камеры сгорания распредвала и цилиндра. Именно в этих местах может крыться проблема.

WWW

Неисправность датчика расхода воздуха может привести к нестабильной работе двигателя в холодную погоду.

Еще одной часто встречающейся неисправностью, напрямую влияющей на стабильную работу холодного двигателя, является датчик массового расхода воздуха. Проверить этот электрический элемент достаточно просто, как и заменить его. Поэтому сделать это может каждый автолюбитель без особых усилий и проблем.

Топливная система

Схема устройства топливной системы

Топливная система напрямую влияет на стабильную работу двигателя на всех режимах. Так вот, все это может быть связано с тем, что несбалансированная топливовоздушная смесь может не только ухудшить работу основного силового агрегата, но и привести к другим последствиям. Рассмотрим, на какие элементы топливной системы стоит обратить внимание при поиске причин:

ЭБУ

Теперь рассмотрим последнюю причину, по которой может возникнуть эффект работы трех цилиндров. Ошибки электронного блока управления двигателем также могут быть связаны с тем, что «Мозги» раздают неправильные команды или не полностью.

Вылечить эту проблему можно достаточно просто, нужно подключиться к блоку управления и считать необходимые данные. Далее следует сбросить все накопившиеся ошибки. Если эти операции не помогли, то стоит прошить блок управления.

Заключение

Все причины — почему двигатель ВАЗ-2114 троит на морозе — рассмотрены. Если ни один из способов устранения не помог, то стоит обратиться на СТО, где точно найдут проблему и устранят ее. Конечно, один из худших вариантов, когда двигатель уже нуждается в капитальном ремонте, не рассматривался, но его, как правило, и не было.

ВАЗ 2115 поставляется производителем с двумя типами двигателей 1,5л. и 1,6i л. В принципе двигатели идентичны, принципиальная разница только в рабочем объеме мотора. Если инжекторный двигатель Ваз 2115 троит, то пора обратиться за консультацией к специалистам или ознакомиться с информацией ниже.

Как понять что двигатель троит

В принципе каждый автовладелец, даже если у него первая машина, это хорошо знает. И определить (по звуку, например) что в машине, могут быть неисправности. Определить, что двигатель троит на Ваз 2115 можно по следующим «симптомам»:

На холостом ходу в машине очень заметны вибрации. Изменился рабочий цикл двигателя (изменится звук его работы) при нажатии на педаль акселератора автомобиль не разгоняется, это явление может сопровождаться громкими хлопками в выхлопной трубе и в воздушном фильтре. Повышенный расход топлива, потому что оно не сгорает. Если автовладелец заметил такие изменения в работе автомобиля – нужно срочно обращаться в сервис для их устранения. Потому что первичный ремонт будет в разы дешевле, чем ремонт на продвинутой стадии.

Но сегодня мы рассмотрим почему троит мотор. Многие водители соглашаются кивать головой, когда им говорят в сервисе, когда двигатель троит, не понимая сути этого явления. Троит — значит не работает один, как минимум, цилиндр в двигателе. Этому есть несколько причин, которые мы сейчас рассмотрим.

Как определить причины троения двигателя

ВАЗ 2115 инжектор имеет «детскую болезнь», как в принципе и все автомобили. Об этом мы расскажем чуть позже. Первым делом нужно проверить свечи зажигания. Поочередно снимая колпачки высоковольтных проводов можно определить какая свеча не работает, если звук и ритм работы двигателя не меняется — значит неисправная свеча обнаружена и подлежит замене. Эту операцию нужно выполнять с большой осторожностью, так как может сильно ударить током. Следующая причина – высоковольтные провода. Двигатель горячий, изоляция проводов разрушена, и провод начинает пробиваться. Плюс, к сожалению, некачественные детали. Помогает в решении проблемы только полная замена высоковольтных проводов.

Также следует обратить внимание на фильтр грубой очистки топлива, который находится в бензобаке. Эта неисправность также обнаруживается в сервисе. Ваз может троить двигатель из-за прогоревшего клапана и это самая печальная причина. Вам следует подъехать в сервис для измерения компрессии в цилиндрах, потому что в одиночку сделать процедуру невозможно, нужен помощник, который повернет ключ запуска двигателя, и следует учитывать, что нужен компрессометр, обычному автопользователю он не нужен, а в сервисе точно есть.

Если за один раз компрессия значительно ниже — прогорел клапан. Явление печальное, но не такое редкое. Устранено на службе.

Не лишним будет обратить внимание на уровень охлаждающей жидкости. Ведь при пробитии прокладки ГБЦ двигатель тоже начинает троить. При перфорированной прокладке головки блока цилиндров охлаждающая жидкость двигателя попадает в цилиндры, смешиваясь с маслом, образуется эмульсия, визуально похожая на сгущенку. Причем прокладка может быть пробита по контуру водяной рубашки двигателя, а может прогореть из-за прорыва выхлопных газов, сути это не меняет. Если троит долго, а вы еще продолжали ездить, то достаточно вытащить щуп уровня масла, и на его кончике видна эта эмульсия. Уровень охлаждающей жидкости в двигателе падает. Устранение этой причины технологически аналогично ремонту прогоревшего клапана. Только сервис, и хороший специалист. Вообще на двигателе ВАЗ 2115 за форсункой нужно постоянно следить, регулировать клапана и регулировать каждые 10 000–15 000 км. запустить

  Двигатель ВАЗ 2115 может троить даже без видимых причин.

Детские болезни двигателя ВАЗ 2115

Ну и по поводу вышеперечисленных детских болезней инжектора Ваз 2115. Одна из причин — не работающая форсунка. Форсунка форсунки или сама может выйти из строя, или был сбой питания. Далее идет датчик коленвала. Есть мнение, что датчик коленвала либо рабочий, либо нет. Практика доказывает, что он может показывать совершенно разную картину работоспособности не только на ВАЗ 2115, но и на других автомобилях этой марки. Но правда в том, что он не ремонтируется, а подлежит замене. И, наконец, модуль зажигания. Если в дороге с вами случилось несчастье, определить неисправность модуля зажигания, можно только снять этот же модуль с работающей машины и подключить к своей. Ну так следи за сервисом.

выводы

В сухом остатке можно подчеркнуть, что причинами того, что на Ваз 2115 построен двигатель, могут быть следующие неисправности:

Свечи Высоковольтные провода. Первичный топливный фильтр. Клапан сгорел. Пробита прокладка головки блока цилиндров. Форсунка датчика коленвала. Модуль зажигания.

•   Свечи
•   Провода высокого напряжения
•   Фильтр грубой очистки топлива
•  Прогоревший клапан
•   Сломанная прокладка головки блока цилиндров
•   Сопло
• Датчик коленчатого вала
•   Модуль зажигания

Обнаружив любую из них, автовладельцу необходимо обратиться в сервис, где специалисты точно определят характер поломки и смогут ее устранить. Если двигатель Ваз 2115 троит, и нет должного опыта, не стоит заниматься самостоятельным ремонтом, это может привести к дальнейшему ухудшению состояния автомобиля или травме самого мастера!

Если один из цилиндров напрочь откажется работать и троить двигатель, то при его работе можно будет услышать возмущенное урчание двигателя. «Бу-бу-бу» означает, что пора к специалисту. И откладывать этот визит не стоит, так как износ мотора в этом случае будет гораздо сильнее, чем при его нормальной эксплуатации. Если двигатель троит, его компрессия значительно снижается, а также присутствуют все необходимые условия для того, чтобы на поршнях и цилиндрах создавались поршни. В этом случае рабочая температура двигателя значительно повышается, в связи с чем он начинает перегреваться.

Не разобравшись до конца во всех нюансах, может показаться, что выявить такую ​​неисправность довольно просто. Но бывает и так, что двигатель абсолютно нормальный, не перегревается и при этом троит. В связи с этим постараемся по пунктам рассказать, как правильно проводить диагностику и на что следует обратить внимание в первую очередь, чтобы определить причину троения мотора.

Виноваты свечи зажигания

Скорее всего, причиной конструкции двигателя являются свечи. Для того чтобы убедиться в этом факте, следует выкрутить свечу из цилиндра и внимательно ее осмотреть. Если двигатель работает правильно, цвет бокового электрода и изолятора будет довольно светлым. Допускается также коричневый оттенок. Свеча в этом состоянии должна быть полностью рабочей. Но если нагар на свече оказался черным, то она просто не может быть рабочей. Его либо обогащают топливом, либо выбрасывают в масло.

Из-за образовавшегося нагара на свече она может вообще не работать или работать время от времени. И первый, и второй вариант мешают нормальному образованию искры.

Причинами появления нагара на свечах могут быть:

• двигатель автомобиля длительное время работает на холостом ходу или долго прогревается;
• наблюдается пониженная компрессия в цилиндре;
• фазы газораспределения смещены или нарушены;
• инжектор работает некорректно;
• Датчик кислорода неисправен.

Далее в обязательном порядке необходимо обратить внимание на корпус, в котором размещена сама свеча зажигания. Он должен быть полностью белым, без черных точек и полос. Если же все-таки на теле видны полосы или точки, это говорит о том, что свеча пробивается нормально, но работать не будет.

Но если после осмотра корпуса свечи ничего подобного обнаружено не было, следует проверить искру при крутящемся стартере. Для этого в наконечник высоковольтного провода вставляется искра и кладется на массу двигателя. Мотор прокручивает стартер. В это время необходимо посмотреть, проскакивает ли искра между двумя электродами искры. Если он виден невооруженным глазом и имеет ярко выраженный синий цвет, свеча работает правильно.

Проверка высоковольтных проводов зажигания

Если выяснится, что свечи зажигания в полном порядке, это, скорее всего, означает, что проблема кроется в высоковольтных проводах. Чтобы проверить эту теорию, необходимо рассмотреть каждый провод отдельно.
