Как устроен регулятор оборотов дрели: схема
Сегодня невозможно найти человека, который бы не знал о существовании электрической дрели. Многим приходилось пользоваться этим инструментом. Но как устроена эта незаменимая в хозяйстве вещь, известно далеко не каждому.
Виды дрелей.
Внутри корпуса дрели расположен электродвигатель, система его охлаждения, редуктор, регулятор оборотов дрели. О работе регулятора оборотов дрели стоит поговорить несколько подробнее. Все детали во время работы изнашиваются, особенно подвержена этому процессу кнопка включения дрели. А с ней непосредственно связана система регулировки оборотов.
Назначение регулятора оборотов
Устройство плавного пуска дрели.
Регулятор оборотов современной электрической дрели располагается внутри кнопки включения прибора. Достичь таких малых размеров позволяет микропленочная технология, по которой он собран. Все детали и сама плата, на которой расположены эти детали, отличаются малыми размерами. Основная деталь регулятора – симистор. Принцип его работы состоит в изменении момента замыкания цепи и включения симистора. Происходит это так:
- После включения кнопки симистор получает на свой управляющий электрод напряжение, имеющее синусоидальную форму.
- Симистор открывается, и ток начинает течь через нагрузку.
При большей амплитуде управляющего напряжения симистор включается раньше. Амплитуда управляется с помощью переменного резистора, который соединен с пусковым курком дрели. Схема подключения кнопки в разных моделях может быть немного разной. Только не стоит путать регулятор оборотов с устройством управления реверсом. Это совершенно разные вещи. Иногда они могут размещаться в разных корпусах. Регулятор оборотов может предусматривать подключение конденсатора и обоих проводов от розетки.
Вернуться к оглавлению
Использование дрели в качестве станка

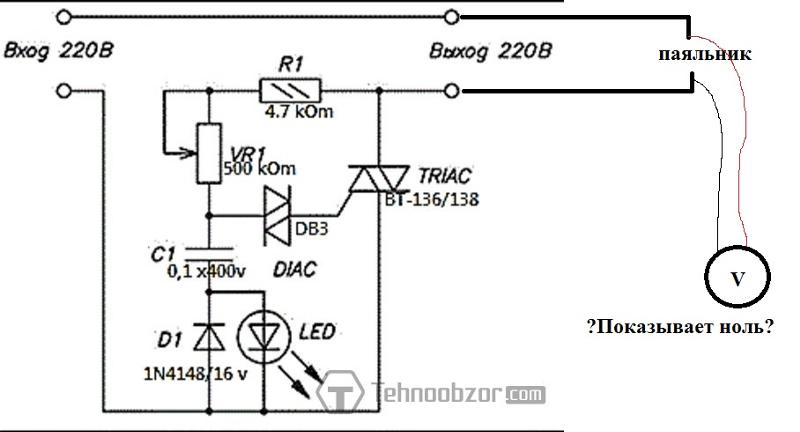

Рисунок 1. Типовая схема регулятора оборотов дрели.
Ручная дрель может применяться нестандартно.
На ее основе делают разнообразные станки: сверлильный, шлифовальный, циркулярный и другие. В таких станках функция регулирования оборотов является очень важной. У большинства бытовых дрелей обороты регулируются кнопкой пуска аппарата. Чем сильнее она нажата, тем выше обороты. Но фиксируются они только на максимальных значениях. Это в большинстве случаев может оказаться существенным недостатком.Можно выйти из данной ситуации путем самостоятельного изготовления выносного варианта регулятора оборотов. В качестве регулятора вполне можно применить диммер, который обычно применяют для регулировки освещенности. Схема регулятора довольно проста и представлена на рис. 1. Для его изготовления нужно к розетке присоединить провода разной длины. Длинный провод другим концом присоединяется к вилке. Остальное собирается по схеме. Рекомендуется использовать дополнительный автоматический выключатель, который отключит устройство в случае аварии.
Самодельный регулятор оборотов готов. Можно выполнить пробный пуск. Если он работает нормально, можно поместить его в подходящего размера коробку и закрепить на станине будущего станка в удобном месте.
Вернуться к оглавлению

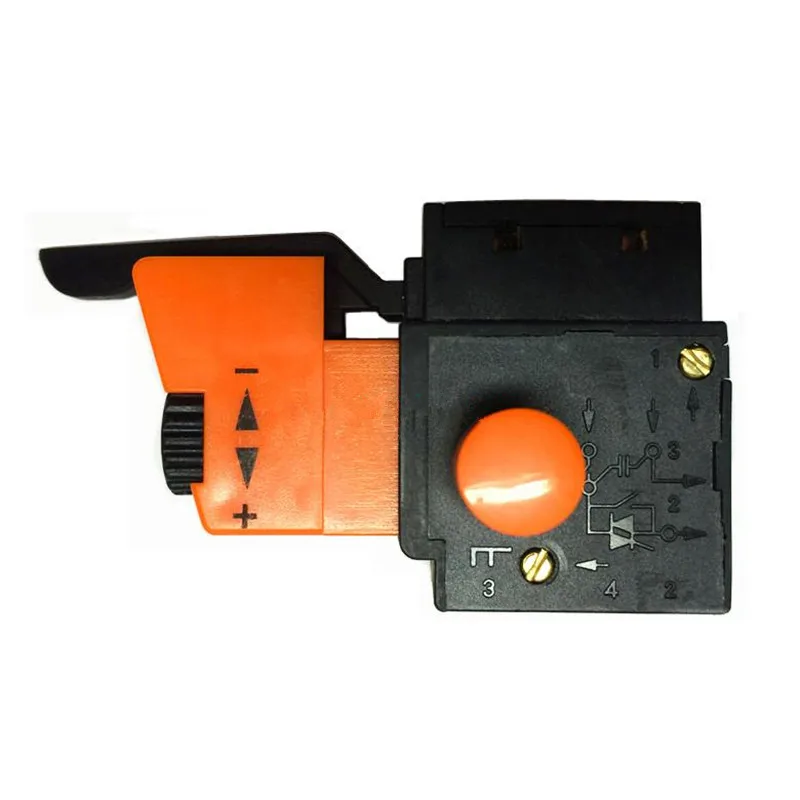

Ремонт кнопки с регулятором оборотов

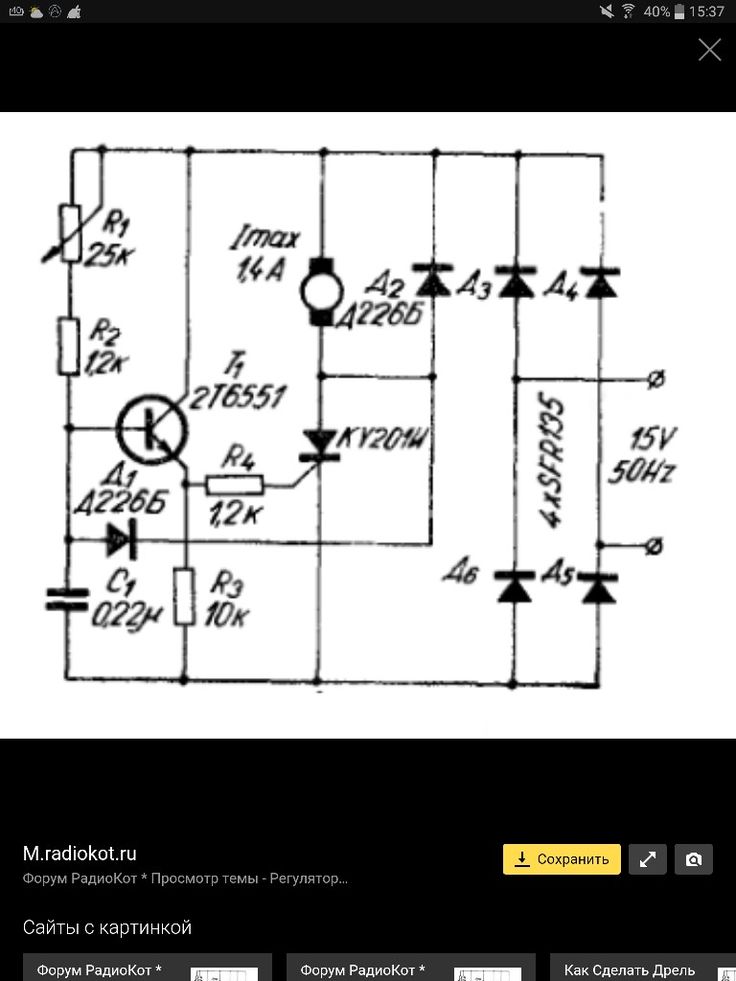

Рисунок 2. Схема регулятора оборотов для микродрели.
Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться. Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор. Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:
- Разобрать корпус кнопки.
- Промыть и прочистить внутренности.
- Снять плату с находящейся на ней схемой.
- Выпаять сгоревшую деталь.
- Впаять новую деталь.
Вернуться к оглавлению
Регулятор оборотов для микродрели
Схема устройства ударной дрели.

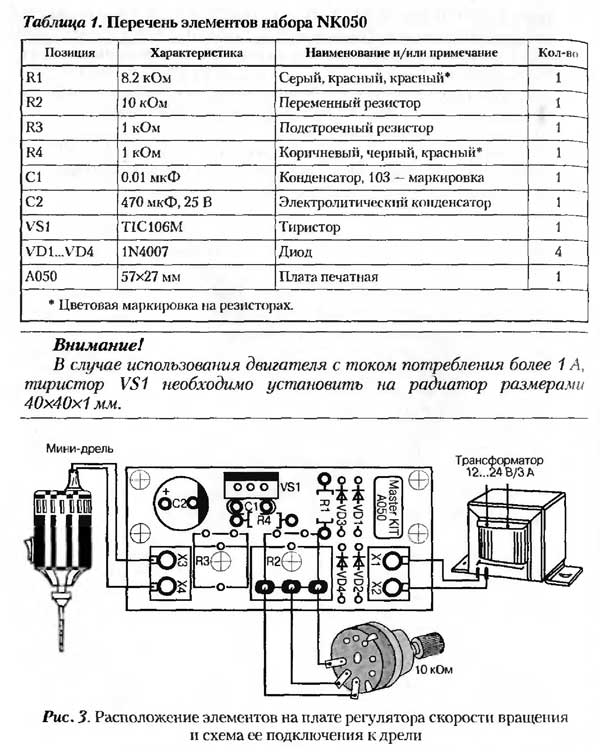

Многим приходится сверлить печатные радиоплаты. Обычно для такой работы используется микродрель, изготовленная из различных деталей собственными руками. Для таких инструментов тоже можно сделать регулятор оборотов. Схем для изготовления можно найти множество. Подобная схема регулятора оборотов представлена на рис. 2. Все детали довольно доступные. Микросхема LM317 устанавливается на радиатор для защиты ее от перегрева. Конденсаторы обычные, электролитические, на 16 В.
Диоды марки 1N4007 можно менять на любые другие, выдерживающие ток 1 А. Светодиод АЛ307 может быть заменен любым другим. Вся схема собирается на стеклотекстолитовой плате. Резистор R5 может быть проволочный или другой мощностью, 2 Вт.
Блок питания на напряжение 12 В. При большем напряжении придется менять конденсаторы на схеме. Готовое изделие обычно сразу начинает работать. Частота вращения двигателя регулируется резистором Р1. Чувствительность к нагрузке устанавливается резистором Р2.
Регулятор оборотов дрели – необходимое устройство, особенно когда дрель используется в качестве основы для изготовления самодельного станка.
В современных приборах это устройство размещается в кнопке пуска. Самодельное приспособление можно разместить в любом подходящем корпусе. Схем изготовления существует очень много.
Автоматический регулятор оборотов для мини-дрели
При работе с выводными компонентами приходится изготавливать печатные платы с отверстиями, это, пожалуй, одна из самых приятных частей работы, и, казалось бы, самая простая. Однако, очень часто при работе микродрель приходится то отложить в сторону, то снова взять ее в руки, чтобы продолжить работу. Микродрель лежащая на столе во включенном состоянии создает довольно много шума из-за вибрации, к тому же она может слететь со стола, а зачастую и двигатели прилично нагреваются при работе на полную мощность. Опять же, из-за вибрации довольно трудно точно прицеливаться при засверливании отверстия и нередко бывает так, что сверло может соскользнуть с платы и проделать борозду на соседних дорожках.
Решение проблемы напрашивается следующее: нужно сделать так, чтобы микродрель имела маленькие обороты на холостом режиме, а при нагрузке частота вращения сверла увеличивалась. Таким образом, нужно реализовать следующий алгоритм работы: без нагрузки – патрон крутится медленно, свело попало в кернение — обороты возросли, прошло насквозь – обороты снова упали. Самое главное, что это очень удобно, к тому же двигатель работает в облегченном режиме, с меньшим нагревом и износом щеток.
Ниже приведена схема такого автоматического регулятора оборотов, обнаруженная в интернете и немного доработанная нами для расширения функционала:

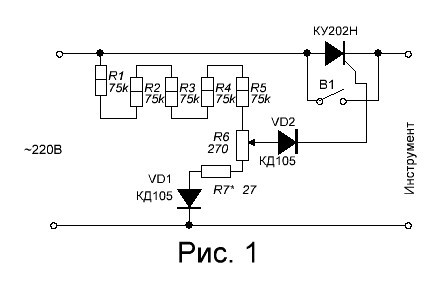

Рис.1 — Исходная схема регулятора
После сборки и тестирования выяснилось, что под каждый двигатель приходится подбирать новые номиналы элементов, что совершенно неудобно. Также добавили разрядный резистор (R4) для конденсатора, т.к. выяснилось, что после отключения питания, а особенно при отключённой нагрузке, он разряжается довольно долго. Изменённая схема пробрела следующий вид:
Рис.2 — Доработанная принципиальная схема автоматического регулятора оборотов
Автоматический регулятор оборотов работает следующим образом — на холостых оборотах сверло вращается со скоростью 15-20 оборотов/мин., как только сверло касается заготовки для сверления, обороты двигателя увеличиваются до максимальных. Когда отверстие просверлено и нагрузка на двигатель ослабевает, обороты вновь падают до 15-20 оборотов/мин.
Собранное устройство выглядит следующим образом:
Рис.3 — Собранный автоматический регулятор оборотов
Рис.4 — Вид печатной платы со стороны пайки
На вход подается напряжение от 12 до 35 вольт, к выходу подключается микродрель, после чего резистором R3 выставляется требуемая частота вращения на холостом ходу и можно приступать к работе. Здесь следует отметить, что для разных двигателей регулировка будет отличаться, т.к. в нашей версии схемы был упразднен резистор, который требовалось подбирать для установки порога увеличения оборотов.
Транзистор Т1 желательно размещать на радиаторе, т.к. при использовании двигателя большой мощности он может довольно сильно нагреваться.
Ёмкость конденсатора C1 влияет на время задержки включения и отключения высоких оборотов и требует увеличения если двигатель работает рывками.
Самым важным в схеме является номинал резистора R1, от него зависит чувствительность схемы к нагрузке и общая стабильность работы, к тому же через него протекает почти весь ток, потребляемый двигателем, поэтому он должен быть достаточно мощным.
В нашем случае мы сделали его составным, из двух одноваттных резисторов.Печатная плата регулятора имеет размеры 40 х 30 мм и выглядит следующим образом:
Рис.5 — Разводка печатной платы автоматического регулятора оборотов
Скачать рисунок платы в формате PDF для ЛУТ (При печати указывайте масштаб 100%).
Весь процесс изготовления и сборки регулятора для минидрели занимает около часа. После травления платы и очистки дорожек от защитного покрытия (фоторезиста или тонера, в зависимости от выбранного метода изготовления платы) необходимо засверлить в плате отверстия под компоненты. При этом обратите внимание на размеры выводов различных элементов — они могут существенно отличаться.
Рис.6 — Вытравленная печатная плата
Сверлить отверстия рекомендуется со стороны дорожек, а для того, чтобы компоненты было легче устанавливать – со стороны деталей все отверстия необходимо немного раззенковать сверлом большего диаметра (3-4 мм).
Рис.7 — Зенковка отверстий
Затем дорожки и контактные площадки покрываются флюсом, что очень удобно делать при помощи флюс-аппликатора, при этом достаточно флюса СКФ или раствора канифоли в спирте.
Рис.8 — Покрытие платы флюсом
После лужения платы расставляем и припаиваем компоненты. Автоматический регулятор оборотов для микродрели готов к эксплуатации.
Рис.9 — Автоматический регулятор оборотов для минидрели (вид сзади)
Данное устройство было проверено с несколькими видами двигателей, парой китайских различной мощности, и парой отечественных, серии ДПР и ДПМ – со всеми типами двигателей регулятор работает корректно после подстройки переменным резистором. Важным условием является чтобы коллекторный узел двигателя был в хорошем состоянии, т.к. плохой контакт щеток с коллектором двигателя может вызывать странное поведение схемы и работу двигателя рывками. На двигатель желательно установить искрогасящие конденсаторы и диод для защиты схемы от обратного тока при отключении питания.
РЕГУЛЯТОР ОБОРОТОВ ДРЕЛИ
от admin
У дешевых миниатюрных дрелей («сверлилок») мощностью 10…20 Вт с питающим напряжением 5. ..15 В, предназначенных для сверления отверстий в печатных платах, зачастую отсутствует регулировка оборотов. Для сверления отверстий различных диаметров в разных материалах требуется подбирать оптимальное количество оборотов. Кроме того, сверла малого диаметра (например, 0,8 мм) при большом количестве оборотов легко соскакивают с места сверления и ломаются, а также размягчаются за счет перегрева. Сверла больших диаметров (1,5 или 2 мм) выдерживают большее количество оборотов и более сильный нагрев. Поэтому для такого инструмента целесообразно иметь специальный регулируемый источник питания. Предлагаемая схема регулируемого блока питания небольшой дрели ниже:
Данная схема защищена от перегрузки и короткого замыкания. Регулятор функционирует от выпрямленного отфильтрованного напряжения с вторичной обмотки сетевого трансформатора (9…16 В). Для защиты микросхемы G от повышенного напряжения при отключении нагрузки служит ограничивающая цепочка R1-D1. Диоды D4, D5, D8 и D9 защищают входы ИМС от бросков напряжения во время переходных процессов. Микросхема CD4093 представляет собой четыре 2-входовых элемента И-НЕ с триггерами Шмитта. На элементе G3 построен генератор прямоугольных импульсов с переменным коэффициентом заполнения. Коэффициент заполнения устанавливается потенциометром Р, частоту задает конденсатор С6. Значение частоты лежит в районе сотен герц. Данная частота достаточно мала для того, чтобы ее без проблем переключал низкочастотный транзистор (время закрывания транзистора незначительно по сравнению с длительностью импульсов), однако достаточно велика для того, чтобы двигатель не «дергался». Элемент G2 инвертирует сигнал G3, поскольку для управления необходима положительная полярность импульсов. Выход элемента G1 имеет низкий уровень («0») в случае, если на оба его входа подан высокий уровень («1»). Один из входов G1 непосредственно подключен к выходу G2, второй же вход — через «асимметричный интегратор» R10-R11-C7-D10. Напряжение на С7 не достигает порогового значения высокого уровня в случае, если коэффициент заполнения слишком мал. При этом выход G1 остается на уровне «1», и транзистор Т2 не открывается. В остальном же G1 действует в качестве инвертора. Двигатель приводится в действие ключевым каскадом на транзисторах Т2-ТЗ. При этом диод D11 нейтрализует напряжение самоиндукции, возникающее на двигателе при выключении ТЗ, D12 препятствует возможному разрушению ключевого каскада под влиянием напряжения, поступающего из двигателя (например, возникающего от его дальнейшего вращения после выключения регулятора). Коллекторный ток ТЗ проходит через запаралеленые резисторы R2 и R3. Если среднее значение тока достигает примерно 1,2 А, то открывается транзистор Т1 и быстро заряжает конденсатор С5. При достижении напряжением на С5 порогового значения «1» элемент G4 переключается, и на его выходе появляется «О», останавливающий генератор на G3. Управляющие импульсы прекращаются, транзистор ТЗ закрывается, соответственно закрывается и Т1. Конденсатор С5 разряжается через резистор R7, напряжение на нем падает, и при достижении порогового уровня «О» элемент G4 снова переключается, возвращаясь в прежнее положение. Время возвращения G4 определяется сопротивлением R7 и емкостью С5. Интегрирующая цепочка R4-С4 замедляет срабатывание Т1, чтобы он реагировал на среднее, а не на пиковое значение тока. В случае короткого замыкания такая защита неэффективна, поскольку она не сможет воспрепятствовать перегреву ТЗ. Поэтому при КЗ открываются диоды D2 и D3, конденсатор С4 очень быстро заряжается через R5, и Т1 сразу открывается. Напряжение насыщения ТЗ в использованном включении составляет примерно 0,8 В. Его можно уменьшить, если эмиттер Т2 находится под более высоким потенциалом, чем коллектор ТЗ. Это обеспечивается за счет падения напряжения на резисторах R2 и R3, поскольку эмиттер Т2 включен перед ними. При этом Т2 теоретически может «обойти» защиту от перегрузки, однако этому препятствует R14. Рассеваемая на ТЗ мощность вследствие его работы в режиме переключения незначительна. В теплоотводе надобности нет, т.к. транзистор нагревается меньше, чем выпрямляющий мост. Рабочая частота регулятора с заданным значением С6 находится в звуковом диапазоне. При этом слышно, как двигатель в процессе работы издает «мяукающий» звук. Теоретически путем уменьшения емкости С6 частоту можно было бы поднять над диапазоном слышимости, однако это решение — не оптимальное. При более высокой частоте могут, с одной стороны, возрасти потери в ТЗ (время закрывания транзистора будет составлять ощутимую долю периода импульсов), а, с другой стороны, схема будет создавать значительно больше радиочастотных помех. Схема регулятора размещена на односторонней печатной плате, чертеж которой приведена ниже на рис.2, а схема размещения деталей — на рис.3.
Резисторы R2 и R3 монтируются над элементами D2, D3, R4 и R5. Для лучшей компоновки деталей и применены два запаралеленных резистора. Конденсатор С1 должен быть современного малогабаритного типа (диаметром максимум 18 мм). Выпрямительный мост имеет цилиндрическую форму. Большинство сопротивлений — миниатюрного типа. Диоды и транзисторы можно заменить аналогичными типами, однако вместо Т2 (lK тах=800 мА) желательно не использовать ВС212. Вместо ВС327 подходит, например, 2N2907. Диод D11 можно заменить другим высокочастотным диодом с максимальным током примерно 1 А. В качестве потенциометра для регулировки оборотов подходит любой качественный. Сопротивления R8 и R9 не следует брать ниже 1 кОм.
Регулятор оборотов можно разместить в подходящем пластмассовом корпусе. На его передней панели монтируются выходные розетки (например, два «банановых» разъема), а также потенциометр. Включатель питания для данного устройства необязателен.
Originally posted 2019-05-28 16:52:53. Republished by Blog Post Promoter
Регулятор оборотов электродрели схема
Из за частого использования, кнопка дрели выходит из строя и в таких случаях ее необходимо заменить. Подключение кнопки дрели не требует особой квалификации и поэтому заменить вышедшую из строя деталь возможно своими силами. О том, как подключить кнопку дрели своими силами и что для этого нужно сделать, мы поговорим в сегодняшней статье. Обычно кнопка дрели заблаговременно дает нам сигнал о том ,что скоро выйдет из строя.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Электродрель с регулировкой оборотов
- Реверс редуктор собственными руками: разновидности. Реверс схема
- Эл Схема Дрели Без Реверса
- Сделай Сам (Огонек) 2005-03, страница 42
- Стабилизированный регулятор оборотов электродрели
- Схемы подключения кнопки дрели
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Не работает регулятор оборотов дрели? Ремонт!
Электродрель с регулировкой оборотов
Выбирая электрическую дрель, стоит в первую очередь разобраться в том, какие же они бывают? За все время своего существования, этот инструмент получил много разновидностей и дополнился двухскоростным редуктором, реверсом и другими полезными опциями. Так выглядит основная классификация дрелей. Основным ее механизмом является двигатель, который вырабатывает силу для вращения сверла.
Но поскольку скорость вращения самого мотора гораздо больше режима вращения сверла, в дрелях предусмотрено взаимодействие с редуктором, который при необходимости снижает завышенную частоту вращения мотора, и одновременно увеличивают силу вращения на сверле. Включается такая редукторная дрель, как правило, курковым выключателем, который еще и контролирует количество оборотов патрона. Чтобы понять, как работает электродрель, нужно понимать, как она устроена.
Для этого можно посмотреть в технический паспорт прибора, где все четко показано и расписано. Кстати, сам курок представляет собой переключатель, подающий питание в мотор.
У современных моделей он еще оснащен функцией изменения скорости вращения. При таком курке работа сверла зависит от степени нажатия на сам курок. Прежде чем выбрать дрель, следует определиться с тем, какой именно класс инструмента нужен — бытовой или профессиональный. А затем уже делать окончательный выбор прибора. Для домашнего использования вполне достаточно будет бытого агрегата, тем более, если пользоваться дрелью придется нечасто. Если же работа предстоит продолжительная, сверлильный станок нужно периодически охлаждать, выключая его из сети.
Особенно нужно это сделать, если от корпуса дрели пошло тепло или стал слышен запах пригоревшей изоляции. Кстати, скорость вращения или количество совершаемых оборотов показывает, как себя будет вести инструмент во время работы с различными материалами.
Чем этот показатель больше, тем выше возможности дрели. Даже если мощность дрели небольшая, высокая скорость вращения это перекроет. Можно провести небольшой тест, чтобы в этом убедиться. Анализируя все моменты можно сказать, что для дома лучше всего подойдет бытовая ударная дрель с мощностью Вт с регулировкой оборотов и реверсом. Чтобы правильно выбрать домашний инструмент и не жалеть о своем выборе, нужно учесть многие характеристики, почитать отзывы, а также изучить компании, производящие дрели.
Для смешивания, сверления и вкручивания лучше приобрести универсальный инструмент с высоким классом надежности. А вот если дрель нужна просто для какого-то определенного вида работ — оптимальным вариантом станет покупка прибора именно с этой функцией. Сегодня невозможно найти человека, который бы не знал о существовании электрической дрели.
Многим приходилось пользоваться этим инструментом. Но как устроена эта незаменимая в хозяйстве вещь, известно далеко не каждому.
Внутри корпуса дрели расположен электродвигатель, система его охлаждения, редуктор, регулятор оборотов дрели. О работе регулятора оборотов дрели стоит поговорить несколько подробнее.
Все детали во время работы изнашиваются, особенно подвержена этому процессу кнопка включения дрели. А с ней непосредственно связана система регулировки оборотов. Регулятор оборотов современной электрической дрели располагается внутри кнопки включения прибора. Достичь таких малых размеров позволяет микропленочная технология, по которой он собран. Все детали и сама плата, на которой расположены эти детали, отличаются малыми размерами. Основная деталь регулятора — симистор.
Принцип его работы состоит в изменении момента замыкания цепи и включения симистора. Происходит это так:. При большей амплитуде управляющего напряжения симистор включается раньше. Амплитуда управляется с помощью переменного резистора, который соединен с пусковым курком дрели. Схема подключения кнопки в разных моделях может быть немного разной. Только не стоит путать регулятор оборотов с устройством управления реверсом. Это совершенно разные вещи. Иногда они могут размещаться в разных корпусах.
Регулятор оборотов может предусматривать подключение конденсатора и обоих проводов от розетки. Ручная дрель может применяться нестандартно. На ее основе делают разнообразные станки: сверлильный, шлифовальный, циркулярный и другие. В таких станках функция регулирования оборотов является очень важной. У большинства бытовых дрелей обороты регулируются кнопкой пуска аппарата. Чем сильнее она нажата, тем выше обороты. Но фиксируются они только на максимальных значениях.
Это в большинстве случаев может оказаться существенным недостатком. Можно выйти из данной ситуации путем самостоятельного изготовления выносного варианта регулятора оборотов. В качестве регулятора вполне можно применить диммер, который обычно применяют для регулировки освещенности. Схема регулятора довольно проста и представлена на рис.
Для его изготовления нужно к розетке присоединить провода разной длины. Длинный провод другим концом присоединяется к вилке. Остальное собирается по схеме. Рекомендуется использовать дополнительный автоматический выключатель, который отключит устройство в случае аварии.
Самодельный регулятор оборотов готов. Можно выполнить пробный пуск. Если он работает нормально, можно поместить его в подходящего размера коробку и закрепить на станине будущего станка в удобном месте. Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться. Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор.
Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:. Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов. Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить.
Чистить и протирать внутренности рекомендуется спиртом. Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке. Многим приходится сверлить печатные радиоплаты. Обычно для такой работы используется микродрель, изготовленная из различных деталей собственными руками.
Для таких инструментов тоже можно сделать регулятор оборотов. Схем для изготовления можно найти множество. Подобная схема регулятора оборотов представлена на рис. Все детали довольно доступные. Микросхема LM устанавливается на радиатор для защиты ее от перегрева.
Конденсаторы обычные, электролитические, на 16 В. Диоды марки 1N можно менять на любые другие, выдерживающие ток 1 А. Светодиод АЛ может быть заменен любым другим. Вся схема собирается на стеклотекстолитовой плате. Резистор R5 может быть проволочный или другой мощностью, 2 Вт. Блок питания на напряжение 12 В. При большем напряжении придется менять конденсаторы на схеме.
Готовое изделие обычно сразу начинает работать. Частота вращения двигателя регулируется резистором Р1. Чувствительность к нагрузке устанавливается резистором Р2. Регулятор оборотов дрели — необходимое устройство, особенно когда дрель используется в качестве основы для изготовления самодельного станка. В современных приборах это устройство размещается в кнопке пуска.
Самодельное приспособление можно разместить в любом подходящем корпусе. Схем изготовления существует очень много. Дрель — это универсальный инструмент для сверления, который находит применение в строительстве, ремонте помещений, автомобилестроительной, инженерной, мебельной и других отраслях деятельности.
На современном рынке можно найти модели с разной конструкцией, мощностью, рассчитанные на различный диаметр сверла и приспособленные как для профессиональных, так и любительских задач. Если вам нужна лучшая электрическая дрель, сделать выбор поможет рейтинг моделей от разных производителей, который составлен с учетом характеристик каждого инструмента и отзывов людей, которые уже приобрели себе такой экземпляр.
Реверс редуктор собственными руками: разновидности. Реверс схема
Регулятор оборотов электродрели. В настоящее время современные дрели выпускают с регуляторами числа оборотов, однако на руках имеется много дрелей раннего выпуска, у которых изменение числа оборотов не предусмотрено, что, понятно снижает эксплуатационные возможности дрели. На рис. Тиристор с целью его охлаждения установлен на радиатор. Чтобы установить ту или иную частоту вращения дрели шнур регулятора включают в розетку В, а дрель включают в розетку регулятора. Далее, вращая ручку переменного сопротивления R 2, устанавливают необходимые обороты дрели.
Удобный регулятор оборотов дрели для мастерской радиолюбителя. схема электронного регулятора оборотов для микро дрели.
Эл Схема Дрели Без Реверса
Самое подробное описание: ремонт регулятора скорости дрели своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Электрическая дрель сейчас присутствует в комплекте инструментов практически любого мастера, так как это незаменимый агрегат в быту или на профессиональном поприще. Но, как и любая деталь, дрель может сломаться и, чтобы не обращаться каждый раз к специалистам, нужно уметь обслуживать и ремонтировать свой инструмент самостоятельно. В данной статье рассмотрены признаки поломки и варианты их устранения, а также самые распространённые неисправности и как выполнить ремонт дрели своими руками. Дрель относится к электрическим инструментам и исполняет функции по сверлению отверстий в различных материалах, а также закручиванию саморезов. Работа осуществляется с помощью специальных сверл и наконечников, которые вставляются в зажимной патрон. Электрическая дрель оборудована мотором, приводимым в действие током номиналом Вольт, который вращает шестерни передачи и остальные узлы. Мощность силового агрегата настраивается специальным регулятором, который расположен на пусковой кнопке и проворачивается в обе стороны. Некоторые модели оборудованы переключателем оси вращения, который меняет расположение щеток, от его патрон дрели может осуществлять обороты, как вправо, так и влево.
Сделай Сам (Огонек) 2005-03, страница 42
Сегодня невозможно найти человека, который бы не знал о существовании электрической дрели. Многим приходилось пользоваться этим инструментом. Но как устроена эта незаменимая в хозяйстве вещь, известно далеко не каждому. Внутри корпуса дрели расположен электродвигатель, система его охлаждения, редуктор, регулятор оборотов дрели. О работе регулятора оборотов дрели стоит поговорить несколько подробнее.
Прежде, чем приступить к ремонту электродрели своими руками, вы должны определиться с причиной ее поломки.
Стабилизированный регулятор оборотов электродрели
Для качественного сверления отверстий плат необходимо использовать электродрель со стабилизатором крутящего момента и оборотов. Транзисторный стабилизированный блок имеет большие потери мощности на регулируемом транзисторе. Большой вес и габариты трансформатора и радиаторов не позволяют выполнить переносной вариант прибора. Тиристорные регуляторы напряжения выгодно отличаются малым весом и техническими возможностями стабилизации оборотов и крутящего момента электродвигателя. Падение напряжения на силовом тиристоре в импульсном режиме незначительно и при небольшой мощности отпадает потребность в радиаторе. Схема регулятора оборотов электродрели стабилизирует крутящий момент введением положительной обратной связи с электродвигателя М1 через RC цепь R12C2 VD2R6R1C1 на эмиттер однопереходного двухбазового транзистора VT1 Диод VD2 позволяет подавать на эмиттер транзистора VT1 только импульсы положительной полярности со щёток электродвигателя дрели М1.
Схемы подключения кнопки дрели
Электрическая дрель сейчас присутствует в комплекте инструментов практически любого мастера, так как это незаменимый агрегат в быту или на профессиональном поприще. Но, как и любая деталь, дрель может сломаться и, чтобы не обращаться каждый раз к специалистам, нужно уметь обслуживать и ремонтировать свой инструмент самостоятельно. В данной статье рассмотрены признаки поломки и варианты их устранения, а также самые распространённые неисправности и как выполнить ремонт дрели своими руками. Дрель относится к электрическим инструментам и исполняет функции по сверлению отверстий в различных материалах, а также закручиванию саморезов. Работа осуществляется с помощью специальных сверл и наконечников, которые вставляются в зажимной патрон. Электрическая дрель оборудована мотором, приводимым в действие током номиналом Вольт, который вращает шестерни передачи и остальные узлы.
Регулятор оборотов двигателя электроинструмента — схема и принцип работы Dremel. Open. Подробнее.. Ремонт дрели своими руками Нерф. Нерф.
Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали. Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают.
Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство — телевизор или чайник. Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера — в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора. Если напряжение меньше, придется менять аккумуляторы на новые.
Одним из главных инструментов самодельщика является электродрель, и от ее конструкции и удобства, зависят скорость работы и качество. Есть у меня электродрель советского производства, которая служит верой и правдой много лет.
Не каждая современная дрель или болгарка оснащена заводским регулятором оборотов, и чаще всего регулировка оборотов не предусмотрена вовсе. Тем не менее, как болгарки, так и дрели построены на базе коллекторных двигателей, что позволяет каждому их владельцу, маломальски умеющему обращаться с паяльником, изготовить собственный регулятор оборотов из доступных электронных компонентов, хоть из отечественных, хоть из импортных. В данной статье мы рассмотрим схему и принцип работы простейшего регулятора оборотов двигателя электроинструмента, и единственное условие — двигатель должен быть коллекторным — с характерными ламелями на роторе и щетками которые порой искрят. Приведенная схема содержит минимум деталей, и подойдет для электроинструмента мощностью до 1,8 кВт и выше, для дрели или болгарки. Похожая схема используется для регулировки оборотов в автоматических стиральных машинах, в которых стоят коллекторные высокоскоростные двигатели, а также в диммерах для ламп накаливания. Подобные схемы, в принципе, позволят регулировать температуру нагрева жала паяльника, электрического обогревателя на базе ТЭНов и т. В основе схемы — тиристор.
Вторая статья летнего конкурса. На этот раз автор известен постоянным читателям блога. Алексей не только автор блога, но активный комментатор.
Регулятор напряжения для дрели
Третий раз сгорел регулятор оборотов «конаковской» дрели на 3А. Конечно же перегрузил работой много отверстий в бетоне сверлил , хотя и не нагрелась она ощутимо. Получается этот регулятор выполняет роль обычного плавкого предохранителя. Получается за 3 регулятора я уже цену хорошего Боша отдал!
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Регулятор оборотов болгарки
- Регулятор оборотов дрели
- Ремонт кнопки дрели с регулятором оборотов
- Как восстановить работу регулятора оборотов дрели
- Электросхема Дрели С Регулятором Оборотов
- Схема регулятора оборотов дрели
- Внешний регулятор оборотов для болгарки из регулятора мощности с Али.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулятор оборотов 220V для электроинструмента. Универсальный диммер – за 1 час.
youtube.com/embed/QnkOZDKxIRU» frameborder=»0″ allowfullscreen=»»/>Регулятор оборотов болгарки

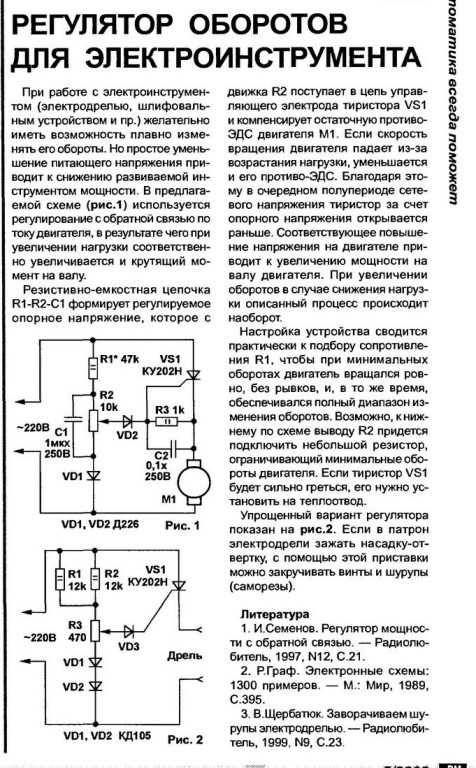

Не каждая современная дрель или болгарка оснащена заводским регулятором оборотов, и чаще всего регулировка оборотов не предусмотрена вовсе. Тем не менее, как болгарки, так и дрели построены на базе коллекторных двигателей, что позволяет каждому их владельцу, маломальски умеющему обращаться с паяльником, изготовить собственный регулятор оборотов из доступных электронных компонентов, хоть из отечественных, хоть из импортных.
В данной статье мы рассмотрим схему и принцип работы простейшего регулятора оборотов двигателя электроинструмента, и единственное условие — двигатель должен быть коллекторным — с характерными ламелями на роторе и щетками которые порой искрят. Приведенная схема содержит минимум деталей, и подойдет для электроинструмента мощностью до 1,8 кВт и выше, для дрели или болгарки. Похожая схема используется для регулировки оборотов в автоматических стиральных машинах, в которых стоят коллекторные высокоскоростные двигатели, а также в диммерах для ламп накаливания.
Подобные схемы, в принципе, позволят регулировать температуру нагрева жала паяльника, электрического обогревателя на базе ТЭНов и т. В основе схемы — тиристор. Тиристор представляет собой полупроводниковый элемент с тремя выводами: анод, катод, и управляющий электрод. После подачи на управляющий электрод тиристора короткого импульса положительной полярности, тиристор превращается в диод, и начинает проводить ток до тех пор, пока в его цепи этот ток не прервется или не сменит направление.
После прекращения тока или при смене его направления, тиристор закроется и перестанет проводить ток, пока не будет подан следующий короткий импульс на управляющий электрод. Ну а поскольку напряжение в бытовой сети переменное синусоидальное, то каждый период сетевой синусоиды тиристор в составе данной схемы станет отрабатывать строго начиная с установленного момента в установленной фазе , и чем меньше во время каждого периода тиристор будет открыт, тем ниже будут обороты электроинструмента, а чем, соответственно, дольше тиристор будет открыт, тем выше будут обороты.
Как видите, принцип прост. Но применительно к электроинструменту с коллекторным двигателем, схема работает хитрее, и об этом мы расскажем далее. Итак, в сеть здесь включены параллельно: измерительная цепь управления и силовая цепь. Измерительная цепь состоит из постоянного и переменного резисторов R1 и R2, из конденсатора C1, и диода VD1. Для чего нужна эта цепь?
Это делитель напряжения. Напряжение с делителя, и что важно, противо-ЭДС с ротора двигателя, складываются в противофазе, и формируют импульс для открывания тиристора. Когда нагрузка постоянна, то и время открытого состояния тиристора постоянно, следовательно обороты стабилизированы и постоянны. Как только нагрузка на инструмент, и следовательно на двигатель, увеличивается, то величина противо-ЭДС уменьшается, поскольку обороты снижаются, значит сигнал на управляющий электрод тиристора возрастает, и открывание происходит с меньшей задержкой, то есть мощность подводимая к двигателю возрастает, увеличивая упавшие обороты.
Так обороты сохраняются постоянными даже под нагрузкой. В результате совместного действия сигналов от противо-ЭДС и с резистивного делителя, нагрузка не сильно влияет на обороты, а без регулятора это влияние было бы существенным. Таким образом при помощи данной схемы достижима устойчивая регулировка оборотов в каждом положительном полупериоде сетевой синусоиды. При средних и малых скоростях вращения этот эффект более выражен. Однако, при повышении оборотов, то есть при повышении напряжения, снимаемого с переменного резистора R2, стабильность поддержания скорости постоянной снижается.
Лучше на этот случай предусмотреть шунтирующую кнопку SA1 параллельно тиристору. Функция диодов VD1 и VD2 — обеспечение однополупериодного режима работы регулятора, так как напряжения с делителя и с ротора сравниваются лишь в отсутствие тока через двигатель.
Конденсатор C1 расширяет зону регулирования на малых скоростях, а конденсатор C2 снижает чувствительность к помехам от искрения щеток. Тиристор нужен высокочувствительный, чтобы ток менее мкА смог бы его открыть. Другие близкие по теме статьи :.
Здесь вы найдете ответы на все вопросы по устройству, организации, монтажу и обслуживанию инженерных систем вашей квартиры и дома. Пожалуйста, подождите Инженерное оборудование. Потребуются следующие радиоэлектронные компоненты: Резистор постоянный R1 — 6,8 кОм, 5 Вт. Переменный резистор R2 — 2,2 кОм, 2 Вт. Резистор постоянный R3 — 51 Ом, 0, Вт.
Конденсатор пленочный C1 — 2 мкф В. Конденсатор пленочный C2 — 0, мкф вольт. Тиристор VT1 — на необходимый ток, на обратное напряжение не менее вольт. Яков Кузнецов. Просмотров статьи Регулятор оборотов двигателя электроинструмента — схема и принцип работы: Приветствуем вас на Ingsvd. Ремонт квартиры своими руками.
Регулятор оборотов дрели
Switch to English регистрация. Телефон или email. Чужой компьютер. Изготовление ножей.
Отечественные детали регулятора я подбирал для своей дрели марки СБ (п= об/мин, мощность Вт, напряжение В). Резисторы.
Ремонт кнопки дрели с регулятором оборотов
Электроинструмент в нашей мастерской занимает одно из главных мест. Все функции каждое электрическое устройство выполняет согласно техническим данным. Что хотелось бы еще? Очень хочется, чтобы инструмент подольше не выходил из строя или не ломался вообще. Как человек привыкает к другу — собаке, так он привыкает и к инструменту. Один из основных инструментов — угловая шлифовальная машина, которую мы называем болгаркой. Это универсальный инструмент, который способен резать, шлифовать, очищать поверхность, пилить доски и еще ко многим операциям ее можно приспособить. Плавный пуск электроинструмента — главный залог его долголетия. Вспомните, когда перегорает электрическая лампочка? Чаще всего в момент включения.
Как восстановить работу регулятора оборотов дрели
Для качественного сверления отверстий плат необходимо использовать электродрель со стабилизатором крутящего момента и оборотов. Транзисторный стабилизированный блок имеет большие потери мощности на регулируемом транзисторе. Большой вес и габариты трансформатора и радиаторов не позволяют выполнить переносной вариант прибора. Тиристорные регуляторы напряжения выгодно отличаются малым весом и техническими возможностями стабилизации оборотов и крутящего момента электродвигателя. Падение напряжения на силовом тиристоре в импульсном режиме незначительно и при небольшой мощности отпадает потребность в радиаторе.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Электросхема Дрели С Регулятором Оборотов
Сегодня невозможно найти человека, который бы не знал о существовании электрической дрели. Многим приходилось пользоваться этим инструментом. Но как устроена эта незаменимая в хозяйстве вещь, известно далеко не каждому. Внутри корпуса дрели расположен электродвигатель, система его охлаждения, редуктор, регулятор оборотов дрели. О работе регулятора оборотов дрели стоит поговорить несколько подробнее.
Схема регулятора оборотов дрели
Не каждая современная дрель или болгарка оснащена заводским регулятором оборотов, и чаще всего регулировка оборотов не предусмотрена вовсе. Тем не менее, как болгарки, так и дрели построены на базе коллекторных двигателей, что позволяет каждому их владельцу, маломальски умеющему обращаться с паяльником, изготовить собственный регулятор оборотов из доступных электронных компонентов, хоть из отечественных, хоть из импортных. В данной статье мы рассмотрим схему и принцип работы простейшего регулятора оборотов двигателя электроинструмента, и единственное условие — двигатель должен быть коллекторным — с характерными ламелями на роторе и щетками которые порой искрят. Приведенная схема содержит минимум деталей, и подойдет для электроинструмента мощностью до 1,8 кВт и выше, для дрели или болгарки. Похожая схема используется для регулировки оборотов в автоматических стиральных машинах, в которых стоят коллекторные высокоскоростные двигатели, а также в диммерах для ламп накаливания. Подобные схемы, в принципе, позволят регулировать температуру нагрева жала паяльника, электрического обогревателя на базе ТЭНов и т. В основе схемы — тиристор.
Плавный пуск болгарки; Схема регулятора оборотов дрели; Плавный пуск для Отдельный полупериод переменного напряжения.
Внешний регулятор оборотов для болгарки из регулятора мощности с Али.
Электрическая дрель сейчас присутствует в комплекте инструментов практически любого мастера, так как это незаменимый агрегат в быту или на профессиональном поприще. Но, как и любая деталь, дрель может сломаться и, чтобы не обращаться каждый раз к специалистам, нужно уметь обслуживать и ремонтировать свой инструмент самостоятельно. В данной статье рассмотрены признаки поломки и варианты их устранения, а также самые распространённые неисправности и как выполнить ремонт дрели своими руками. Дрель относится к электрическим инструментам и исполняет функции по сверлению отверстий в различных материалах, а также закручиванию саморезов.
Прежде, чем приступить к ремонту электродрели своими руками, вы должны определиться с причиной ее поломки. Их может быть несколько:. Щетки электродрели бывают угольные или графитовые. Они представляют собой часть цепи, с помощью которой ток попадает на двигатель инструмента.
При работе с выводными компонентами приходится изготавливать печатные платы с отверстиями, это, пожалуй, одна из самых приятных частей работы, и, казалось бы, самая простая.
Написал мне недельки две назад один из посетителей из республики Башкортостан. Идея хороша по смыслу, но как приспособить модуль к схеме управления, об этом я щас и расскажу. Для начала предложу доработанную схему Александра Савова на LM Все это реализованно за счет датчика тока на R6 и сравнивающего компоратора с порогом чуть выше, чем падение на шунте Схему я эту решил попробовать навесом и схема работает вполне на достаточном уровне. Двигатель в нагрузке использовал от шуруповерта 12В.
Многие электродрели, особенно старых выпусков, не имеют регулятора частоты вращения РЧВ , что является не только неудобством в эксплуатации электроинструмента, но и приводит к травматизму. РЧВ можно собрать по несложной схеме и снабдить им старенькую дрель. А если вышел из строя РЧВ штатный у новой дрели, то взамен дефектного хотя бы временно можно использовать самодельный РЧВ. Об этом пойдет речь в данной статье.
Регулятор оборотов дрели своими руками
Регулятор оборотов для дрели
- admin
- Стройка и ремонт
- 0
Ремонт дрели своими силами
— поломка частей мотора (статор, якорь)
— износ щеток либо их обгорание
— поломка регулятора и реверсного переключателя
— износ опорных подшипников
— плохой зажим в патроне инструмента.
Некие запчасти (выключатель, ротор, статор, щетки, подшипники и др.) к более пользующимся популярностью моделям, покупают тут (только брать лучше через интернет-магазин, т.к. в обыкновенном магазине этой сети стоимость вам понравятся выше).
Замена щеток. Самый распространенный вид поломки, это износ щеток двигателя, замену которых можно произвести самостоятельно в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.
Щетки продаются во всех нормальных магазинах электроинструмента, и часто к новой электродрели прилагается дополнительная пара щеток.
Не стоит ждать, пока щетки износятся до минимального размера. Это чревато тем, что между щеткой и коллекторными пластинами увеличивается зазор. Как следствие происходит повышенное искрообразование, коллекторные пластины сильно нагреются и могут отойти от основания коллектора, что приведет к необходимости замены якоря.
Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Второй способ определения, это хаотичное дергание дрели во время работы.
Сетевой шнур. Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления указывает на обрыв. В этом случае ремонт дрели сводится к замене сетевого провода.
Диагностика электродвигателя. На второе место, по числу поломок дрели, можно поставить неисправность элементов двигателя и чаще всего якоря. Выход из строя якоря или статора происходит по двум причинам. неправильная эксплуатация и некачественный моточный провод. Производители с мировым именем применяют дорогой моточный провод с двойной изоляцией термостойким лаком, что в разы повышает надежность двигателей. Соответственно в дешевых моделях качество изоляции моточного провода оставляет желать лучшего. Неправильная эксплуатация сводится к частым перегрузкам дрели или продолжительной работе, без перерывов для остывания двигателя. Ремонт дрели своими руками перемоткой якоря или статора, в этом случае без специальных приспособлений невозможен. Только замена элемента полностью (исключительно опытные ремонтники смогут произвести перемотку якоря или статора своими руками).
Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Заменить неисправный элемент и установить двигатель на место.
Определить неисправность якоря можно по характерному запаху, увеличению искрообразования, при этом искры имеют круговое движение по направлению движения якоря. Ярко выраженные подгоревшие обмотки можно увидеть при визуальном осмотре. Но если мощность двигателя упала, но нет вышеописанных признаков, то следует прибегнуть к помощи измерительных приборов. омметра и мегомметра.
Обмотки (статора и якоря) подвержены только трем повреждениям. межвитковой электрический пробой, пробой на корпус (магнитопровод) и обрыв обмотки. Пробой на корпус определяется довольно просто, достаточно щупами мегомметра прикоснуться к любому выходу обмотки и магнитопроводу. Сопротивление более 500Мом указывает на отсутствие пробоя. Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.
Межвитковой пробой якоря определить достаточно сложно, если, конечно, он не виден визуально. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.
Хотел купить новую кнопку оборотов для дрели но вскрыв ее понял что поломка незначительная.

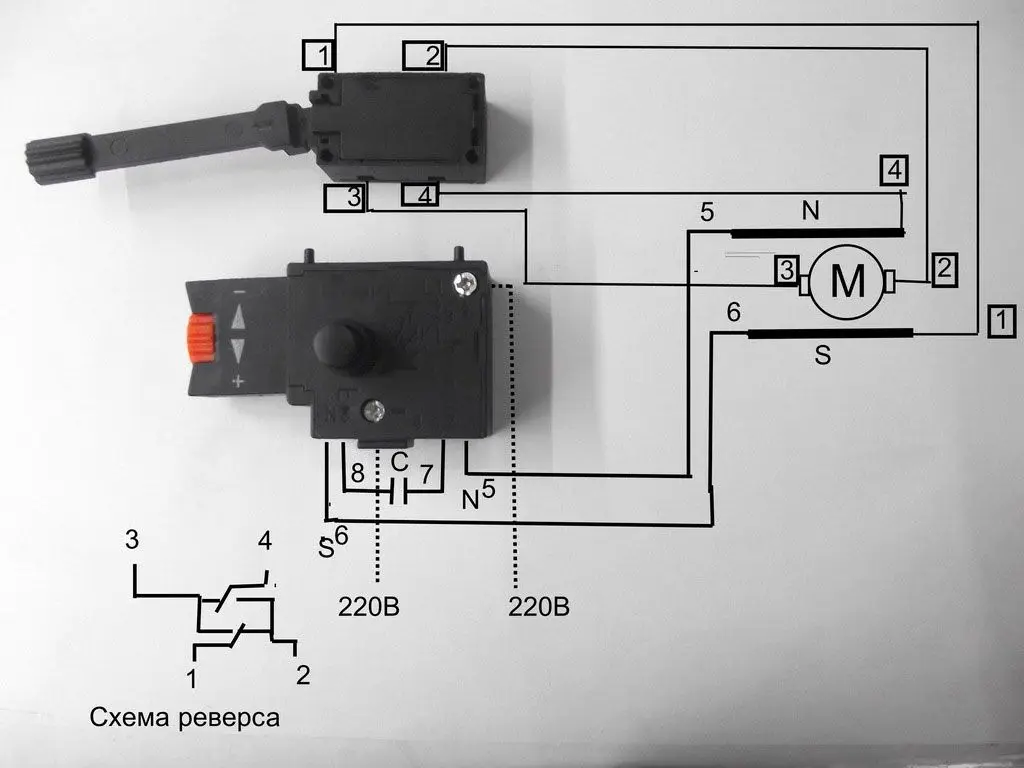

Подключение кнопки дрели
Смотри продолжение , то что не показано на этом видео: Подключение .
Нередко межвитковое замыкание обнаруживается на видимых участках провода или шинки якоря: витки могут быть погнуты, смяты (т.е. прижаты друг к другу), либо между ними могут быть какие либо токопроводящие частицы. Если так, то необходимо устранить эти замыкания, путём исправления помятостей шинки или извлечения инородных тел, соответственно. Также, замыкание может быть обнаружено между соседними пластинками коллектора.
Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие.
Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.
Регулятор оборотов и реверс. Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Визуальный осмотр клемм позволит судить об их работоспособности. Почерневшие клеммы очищаются от нагара спиртом или мелкой наждачной бумагой. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Регулятор оборотов выполнен на подложке и полностью залит изоляционным компаундом, поэтому ремонту не подлежит. Еще одна характерная неисправность кнопки это стирание рабочего слоя под ползунком реостата. Самый простой выход. замена кнопки целиком.
Ремонт кнопки дрели своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок.
Устройство реверса (если располагается не в корпусе кнопки) имеет свои перекидные контакты, поэтому так же подвержено пропаданию контакта. Механизм разборки и чистки такой же, как и кнопки.
При покупке нового регулятора оборотов, следует убедиться, что он рассчитан на мощность дрели, так при мощности дрели 750Вт, регулятор должен быть рассчитан на ток более 3,4А (750Вт/220В=3,4А). И кстати, регулятор у дрели на фото неродной, а чтобы он влез в корпус, была срезана нижняя часть курка.
Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.
Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом. это две разные детали, которые часто имеют разные корпуса.
Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.
Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.
В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.
Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые. к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

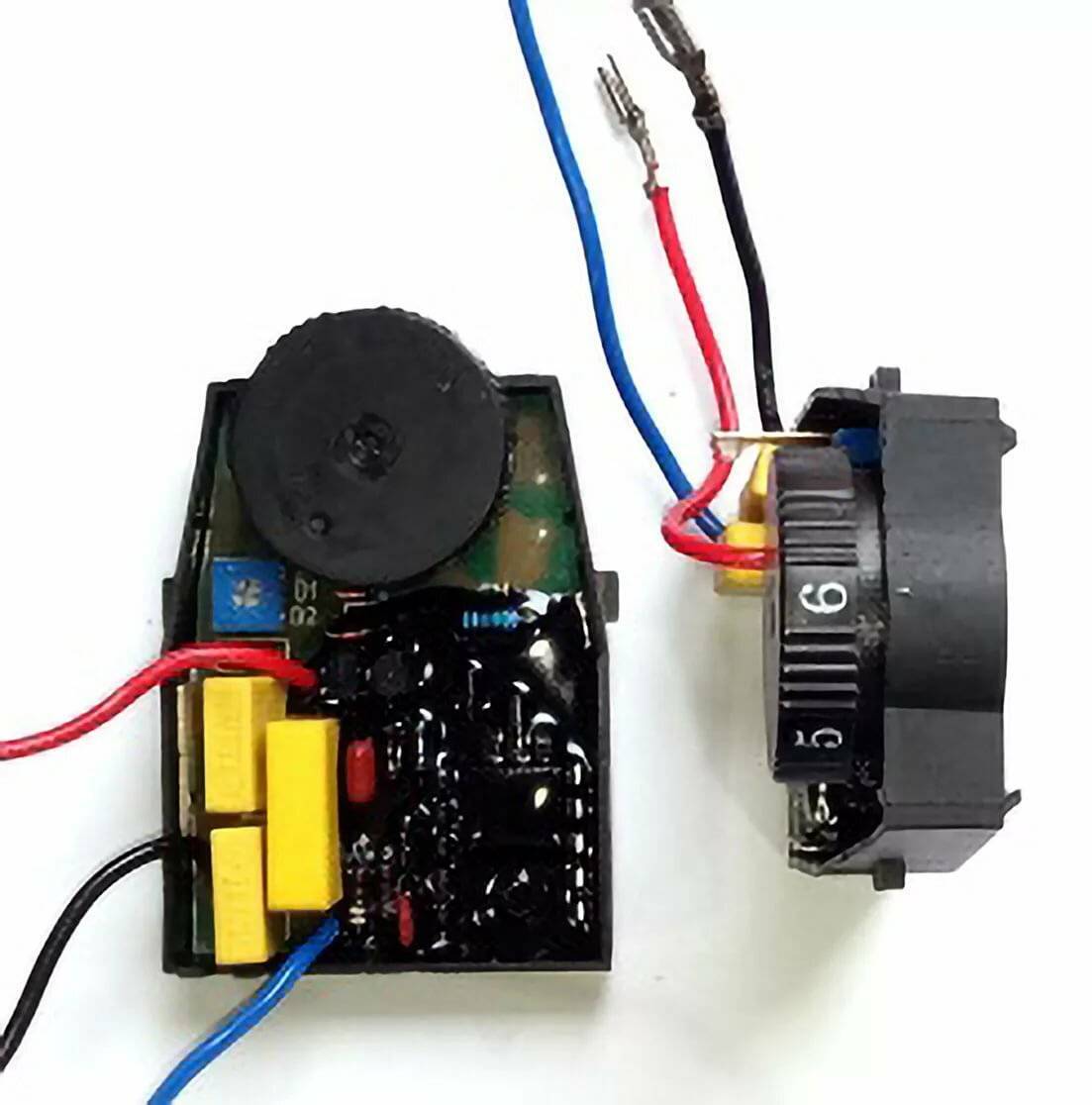

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).
В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.
О принципе работы регулятора оборотов читайте в статье устройство дрели.
Редуктор. Наличие посторонних звуков, скрежета и подклинивания патрона говорит о неисправности редуктора или механизма переключения передач, если он есть. В этом случае необходимо осмотреть все шестерни и подшипники. Если обнаружены изношенные шлицы или сломанные зубья на шестернях, то необходима полная замена этих элементов.
Подшипники проверяются на пригодность после съема их с оси якоря или корпуса дрели, при помощи специальных съемников. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Неравномерные проскакивания обоймы или шелест, при прокручивании, говорят о необходимости замены подшипника. Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.
Замена патрона дрели. Патрон подвержен износу, а именно зажимные губки, из-за попадания в него грязи и абразивных остатков стройматериалов. Если патрон подлежит замене, необходимо открутить винт фиксатор внутри патрона (левая резьба) и открутить его с вала.
В заключении хочется добавить: при сборке дрели после её ремонта, следите, чтобы провода не оказались зажаты верхней крышкой. Если всё будет в порядке, две половинки схлопнутся без зазора. В противном случае, при затягивании шурупов провода может сплющить или перекусить.
Источник: http://ctln. ru/remont-knopki-dreli-svoimi-rukami/
Сделай Сам (Огонек) 2005-03, страница 42
Г. Эдель
РЕГУЛЯТОР ОБОРОТОВ ДРЕЛИ
В восьмидесятых годах прошлого века в журнале «Радио» была помещена принципиальная схема регулятора частоты вращения (числа оборотов) дрели, перепечатанная из болгарского журнала по радиоэлектронике. Детали на этой схеме были зарубежного производства. В 1985 году этот регулятор оборотов дрели мной был изготовлен из отечественных деталей и исправно работает до сих пор.
В настоящее время импортные и отечественные дрели выпускают с регуляторами числа оборотов, однако на руках имеется много дрелей раннего выпуска, у которых изменение числа оборотов не предусмотрено, что, понятно, снижает эксплуатационные возможности дрели.

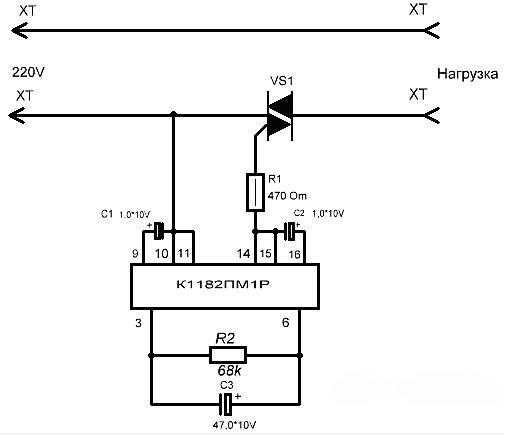

На рис. 1 приведена схема регулятора числа оборотов дрели, изготовленного в виде отдельного блока и пригодного, как показали испытания, для любых дрелей мощностью до 1,8 кВт, а также для любых устройств, в которых применен коллек-
m о
CN см
л &
о
С1
торный двигатель переменного тока, например, в углошлифовальных машинах, так называемых болгарках. = 400 В, ток в открытом состоянии Joc = 10 А). Такие же параметры имеют тиристоры 2У202М, 2У202Н, КУ202М.
Источник: http://zhurnalko.net/%3Dsam/sdelaj-sam_ogonek/2005-03—num42
|
Универсальный ШИМ-регулятор скорости двигателя постоянного тока
AN009 — Универсальный ШИМ-регулятор скорости двигателя постоянного токаЭллиот Саунд Продактс | АН-009 |
Основной индекс Приложение. Примечания Индекс
Двигатели постоянного тока
В какой-то момент (по общему признанию, некоторое время назад) двигатели постоянного тока потеряли популярность, и в большинстве приложений использовались двигатели переменного тока. Однако в последние годы это резко изменилось. У большинства поставщиков электроники есть редукторные двигатели постоянного тока, предназначенные для робототехники и т.п., но есть еще один источник мощных и дешевых двигателей, на который стоит обратить внимание. У многих поставщиков оборудования теперь есть аккумуляторные дрели по безумно низким ценам — настолько низким, что вы даже не можете купить комплект никель-кадмиевых аккумуляторов за те же деньги.
В то время как очень дешевые (менее 20 австралийских долларов в одной крупной сети скобяных изделий в Австралии) могут иметь довольно маргинальную аккумуляторную батарею, у них есть отличный двигатель с планетарной коробкой передач, ограничителем крутящего момента и быстрозажимным патроном. За такие деньги мотор такой же мощности не купишь. Даже если вам придется заплатить немного больше (обычно около 30 австралийских долларов), если вы получите тот же самый, что и у вас уже есть, вы получите комплект никель-кадмиевых аккумуляторов (и зарядное устройство) бесплатно, а двигатель / редуктор в сборе может быть использован для всего, что вам нужно сделать. Например, я приспособил один из этих двигателей для привода главной оси моего фрезерного станка, и вскоре мне придется построить намотчик рулонов, используя другой.
Эти беспроводные дрели имеют встроенный регулятор скорости, но его нелегко адаптировать для фиксированного использования, поскольку вместо курка используется ручка скорости. В качестве альтернативы у вас может быть какой-то другой двигатель, которым вам нужно управлять, и у вас нет подходящего регулятора скорости. Это было именно то затруднительное положение, в котором я оказался, и попытка адаптировать существующий регулятор скорости спуска (полностью поверхностный монтаж на керамической подложке) была такой болью, что я очень быстро отказался от этой идеи.
Примечание: Имеется проект (и печатная плата) регулятора скорости двигателя/диммера светодиодов — подробности см. в Проекте 126.
Регулятор скорости Регуляторы скорости двигателя постоянного тока
(используемые в беспроводных дрелях и т. п.) чаще всего представляют собой ШИМ с относительно низкой частотой, и хотя можно использовать более высокие частоты, в этом на самом деле нет особого смысла. В то время как скорость переключения почти всегда находится в слышимом диапазоне, шум двигателя громче, чем шум переключения вообще, кроме самой низкой настройки скорости.
Нет причин, по которым частота должна быть фиксированной (встроенные нет), и это делает контроллер немного проще в сборке. Как показано ниже, представленный контроллер использует одну легкодоступную (и дешевую) микросхему триггера Шмитта CMOS Hex и несколько пассивных компонентов. МОП-транзистор можно извлечь из дрели, если вы решите разобрать его для двигателя, и вы также можете спасти диод — если сможете его найти!
Описываемый блок предназначен для двигателей на 12 В, но можно использовать и более высокие (или более низкие) напряжения. Если напряжение ниже 9 В.V, вам может понадобиться вспомогательный источник питания для генератора, или у него может не хватить размаха напряжения для правильного управления затвором MOSFET. Напряжение генератора не должно превышать 15 В, иначе КМОП ИС будет разрушена. Я предлагаю, чтобы питание для секции генератора/драйвера затвора было между 10В и 14В. Я пробовал использовать контроллер с парой моторов разного размера — один от дрели, а другой (гораздо меньшего размера) мотор для робототехники. Он отлично работал с обоими, обеспечивая плавное изменение скорости и запуск двигателя даже на самой низкой скорости.
Рис. 1. Контроллер скорости двигателя постоянного тока
Это может показаться сложным, но это не так. Есть ряд входов и выходов, которые запараллелены, и, как показано, U1A представляет собой весь генератор. Его выход можно использовать для непосредственного управления МОП-транзистором (игнорируя другие схемы), но этот выход уже имеет довольно большую нагрузку из-за компонентов обратной связи. Вы также можете поменять полярность (просто поменяйте местами D1 и D2), и все остальные цепи можно использовать для управления выходом. Почему я поступил именно так? Поскольку я подключил его, не особо задумываясь о полярности, и поскольку в упаковке осталось 5 инверторов Шмитта, я знал, что при необходимости могу инвертировать его без необходимости отпаивать то, что я уже сделал.
При показанных значениях время включения фиксируется резистором R1 на уровне 146 мкс, а частота для минимальной скорости составляет чуть более 560 Гц. На максимальной скорости частота составляет около 6,5 кГц с периодом отключения всего 2,6 мкс, что ограничено тем фактом, что U1A будет настаивать на колебаниях, и небольшим остаточным сопротивлением VR1. Вы можете увеличить минимальное время включения, увеличив резистор R1 (некоторым двигателям это может понадобиться для работы), а максимальную скорость можно ограничить, установив резистор последовательно с VR1.
Как отмечалось выше, полевой МОП-транзистор, вероятно, можно извлечь из дрели вместе с радиатором — в моем устройстве использовался МОП-транзистор P45NF, который, по-видимому, является специальным номером детали производителя. В противном случае используйте IRF540 или что-нибудь еще, что подойдет. Одного IRF540 будет достаточно для двигателей, потребляющих до 20 А — МОП-транзистор рассчитан на 33 А, но всегда желателен некоторый запас прочности. Диод может вызвать проблемы, так как он должен быть рассчитан примерно на тот же ток, что и двигатель при полной нагрузке. Вы можете уйти с меньшим, но вы также не можете. Во время тестов я смог сильно нагреть диод, в зависимости от скорости двигателя. Я использовал MUR1560 (сверхбыстрый 15A/600V), потому что они были у меня под рукой, хотя это может быть излишним.
D1 и D2 должны быть только 1N4148 или аналогичными. Не используйте диоды 1N400x, так как они недостаточно быстрые и вызовут проблемы с генератором. Стабилитрон 15 В (1 Вт) используется для защиты CMOS IC от чрезмерных скачков напряжения. Если вы собираетесь использовать показанную схему от напряжения питания выше 15В, то вам придется увеличить номинал R3. Как показано, его цель состоит только в том, чтобы ограничить пиковый ток стабилитрона от всплесков, но его увеличение позволит схеме работать при более высоких напряжениях.
Нет реальной причины, по которой схему нельзя было бы масштабировать для работы с очень мощными двигателями, но для таких приложений, вероятно, ожидается, что система обратной связи будет поддерживать заданную скорость независимо от нагрузки. Излишне говорить, что это недоступно в приведенной выше схеме, и для многих задач (таких как намотка катушки или моторизованная ось на фрезерном станке) это не всегда хорошая идея — приятно иметь возможность остановить двигатель вручную в чрезвычайная ситуация без попытки оторвать вам руку.
Диод имеет решающее значение для управления скоростью двигателя. Это позволяет эффективно использовать обратную ЭДС двигателя (возникающую при выключении полевого МОП-транзистора) — в этом случае она повторно применяется к двигателю, поэтому не тратится впустую на создание высоковольтного импульса, который может повредить двигатель. изоляция. Без диода управление скоростью плохое, крутящий момент на низкой скорости минимален, и двигатель, вероятно, откажется даже запускаться при рабочем цикле менее 50%.
Другое использование
Хотя схема была разработана как регулятор скорости двигателя, она также будет работать так же хорошо, как диммер лампы. Можно управлять любой (постоянного тока) лампой накаливания, работающей от 12 до 24 В (или более при соответствующем выборе полевого МОП-транзистора), при этом одного IRF540 более чем достаточно для ламп с номиналом до 20 А (более 250 Вт при 12 В, больше при более высоких напряжениях) . Переключатель реверса в этом приложении не очень полезен, и D4 тоже не нужен.
Схема также может использоваться в качестве управления обогревателем для обогревателей постоянного тока — например, ее можно использовать для снижения мощности обогревателя заднего стекла, что позволяет настроить его на мощность, достаточную для поддержания чистоты заднего стекла автомобиля. . Пока все холодное, нужна полная мощность, но после того, как на окне нет конденсата, требуется гораздо меньше энергии, чтобы держать его в таком состоянии. Хотя вы можете подумать, что в этом нет особого смысла, помните, что каждый ватт мощности, который используется в автомобиле, оплачивается повышенным расходом топлива. Автомобильное питание 12 В не бесплатное, хотя большинство людей склонны думать об этом именно так.
Конструкция
В схеме нет ничего критичного, но, как всегда, компактная компоновка сведет к минимуму шум от двигателя. Двигатели щеточного типа электрически очень шумные, и любой из этих шумов, попадающих в осциллятор, вызовет ложное срабатывание и, возможно, нестабильную регулировку скорости.
Для полевого МОП-транзистора и силового диода (D4) потребуется радиатор, но, учитывая гибкость схемы (и почти бесконечное количество ее применений), размеры остаются на усмотрение конструктора. Проводка должна быть короткой, особенно к МОП-транзистору. Хотя это, вероятно, не вызовет никаких проблем, если полевой МОП-транзистор колеблется на какой-то высокой (даже радиочастотной) частоте, лучше поддерживать работу в расчетном диапазоне. Вы можете добавить резистор затвора (10 — 100 Ом), если вам от этого станет лучше.
Хотя можно заставить контроллер поддерживать примерно ту же частоту с помощью небольшой реорганизации схемы генератора, в этом нет никакой пользы, поскольку он работает идеально, как показано.
Реверсивный переключатель является необязательным — для некоторых приложений он не нужен, и в этом случае его можно не использовать. Если вы получили двигатель от аккумуляторной дрели, вы всегда можете адаптировать реверсивный переключатель, который обычно является частью существующего контроллера.
Другими возможными приложениями могут быть управление дистанционно управляемыми двигателями моделей с батарейным питанием (автомобилей, лодок или даже самолетов), и в этом случае потенциометр будет прикреплен к сервоприводу (или использовать потенциометр с сервоуправлением). Преимущество заключается в том, что разряд батареи значительно снижается на низких скоростях по сравнению с простым переключаемым последовательным контроллером сопротивления.
, часть 2, демонстрирует альтернативный метод выполнения точно такой же операции, за исключением того, что он использует только 3 из 6 триггеров Шмитта, так что вы можете иметь два регулятора скорости, используя только одну CMOS IC. Он также использует постоянную скорость осциллятора, что может быть предпочтительнее в некоторых случаях.
Часть 2
Основной индекс Приложение. Примечания Алфавитный указатель
Уведомление об авторских правах. Эта статья, включая, помимо прочего, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 2004. Воспроизведение или повторная публикация любыми средствами, будь то электронными, механическими или электромеханическими, строго запрещены в соответствии с Международные законы об авторском праве. Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только в личных целях, а также разрешает сделать одну (1) копию для справки при создании проекта. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта. |
Страница создана и защищена авторскими правами © Rod Elliott 03 июля 2005 г.
Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
Реле аромата lr42758
Реферат: lr26550 LR42758 Aromat lr26550 LR68004 Aromat lr44444 Aromat lr26550 техническое описание lr44444 E43149 реле Aromat lR44444
Текст: Нет доступного текста файла
Оригинал
а0540
Аннотация: A2730
Текст: Нет доступного текста файла
OCR-сканирование
NFC 63210
Резюме: SCR 30A 500V IEC 269 63210 NFC 63210 22×58 63211 32A-100A CB832 20C10x38SC 14X51
Текст: Нет доступного текста файла
Оригинал
микропереключатель
Резюме: vde 0636 iec 269 sba6 660V Protistor neozed siemens diazed gg 350SB1F1-1 vde 0636 микропереключатель 2 контакта
Текст: Нет доступного текста файла
Оригинал
Схема цепи от 220 В переменного тока до 12 В постоянного тока
Аннотация: Схема светодиодной лампы 220 В Схема светодиодной лампы 230 В в ваттах Схема цепи от 220 В переменного тока до 110 В переменного тока Схема светодиодной лампы Схема лампочки
Текст: Нет доступного текста файла
Оригинал
2015 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
наис AQZ202
Резюме: E43149 MOSFET 400 В MOSFET 400 В 16 А NAIS AQZ102 AQV252G 400 В постоянного тока 18a60 В E1
aqy211
Текст: Нет доступного текста файла
Оригинал
УЛ1577) АПВ2121С наис AQZ202 E43149 МОП-транзистор 400 В МОП-транзистор 400В 16А НАИС AQZ102 AQV252G 400 В постоянного тока 18а60в Е1
aqy211
Электрические двухслойные конденсаторы с радиальными выводами, тип
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
NFC 63210
Аннотация: 125C22X58AM
Текст: Нет доступного текста файла
Оригинал
2004 — Преобразователь Yokogawa
Реферат: Регулирующий клапан WIKA Instrument Foxboro
Текст: Нет доступного текста файла
Оригинал
а410608
Резюме: A412402 A411506 V920103 A41200 A410705 A4108510 A410508 A411205 a410908
Текст: Нет доступного текста файла
OCR-сканирование
сименс 5с*23 К2 400В
Реферат: Siemens 3NA3830 3Nh5030 3Nh4430 FUSE SIEMENS 3nh4030 5SB261 5SE2216 3Nh4030 3NWNS2 3NA3260
Текст: Нет доступного текста файла
Оригинал
королевский предохранитель
Реферат: 5sb25 SIEMENS NH FUSE
Текст: Нет доступного текста файла
Оригинал
2007 — РАМБ36
Реферат: AC127 MULT18X18 YUV400 AC-91 AC123
Текст: Нет доступного текста файла
Оригинал
Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
Предохранители А
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
ММФ-06D24DS
Реферат: ebm w2s107-aa01-16 CT3D55F 4124X «японский сервопривод» ebm w2s107-ab05-40 NMB 3110nl-05w-b50 ebm w2s107-aa01-40 CT3B60D3 4124-GX
Текст: Нет доступного текста файла
Оригинал
Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
ДЖБВ24-3Р2
Реферат: JBW05-2R0 h321-04 jbw05-20r 4EU20G057 JBW05-3R0 JBW10 JBW75W SVH-21T-P1.1 разъем JBW12-12R
Текст: Нет доступного текста файла
Оригинал
2008 — 150-Ф85НБД
Реферат: 150-F201NBD 150-F317NBD 150-C25NBD 150-F480NBD 150-C25NBR Устройство плавного пуска Allen-Bradley 150-C60NBD 150-C43NBD 150-F108NBD 150-F43NBD
Текст: Нет доступного текста файла
Оригинал
трансформатор т201
Реферат: MIP0224SY 2SK1937 M51995AFP mip0224 ZUP-200 ZUP20 0134G d1fl20u Nemic-Lambda CN
Текст: Нет доступного текста файла
OCR-сканирование
4812б
Реферат: sta6013 P-8364 Stancor ppc-22 DSW-612 4190A P-8384 P-8362 GSD-100 stancor трансформатор
Текст: Нет доступного текста файла
Оригинал
Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
OCR-сканирование
Предыдущий 1 2 3 . .. 23 24 25 Следующие
Контроллер дрели для печатных плат | Electronic Design
Первоначально опубликовано Полом Стеннингом в Electronics in Действие, февраль 1994 г.
- Диаграммы и схемы
Одна из проблем небольших сверлильных станков для печатных плат заключается в том, что скорость резко падает по мере увеличения нагрузки. Это можно преодолеть до некоторой степени за счет увеличения напряжения питания, однако без нагрузки то скорость слишком высокая.
Регулятор скорости в этой статье преодолевает эту проблему, повышение напряжения на дрели по мере увеличения нагрузки. Единица использует базовый регулятор широтно-импульсной модуляции (ШИМ) для уменьшения рассеяние мощности.
Этот блок был разработан для буровой установки Expo Reliant. Этот популярный Недорогой инструмент идеально подходит для использования в легких условиях.
Контроллер может питать другие небольшие дрели для печатных плат, а также другие устройства, содержащие небольшие двигатели постоянного тока на 12 В, хотя некоторые могут потребоваться изменения значений компонентов.
Завод
Принципиальная схема показана на
Рис *.
IC1 работает как генератор с частотой несколько кГц. Импульсы от этого на короткое время включается TR1, который разряжает C4. Между этими импульсы C4 заряжаются через R5, создавая грубую пилообразную форму волны.
Эта пила подключена к одному входу схемы компаратора IC3, а на другой вход подается опорное напряжение. выход компаратора управляет переключающим транзистором TR5 через ТР3 и ТР4.
Таким образом, при увеличении опорного напряжения переключение транзистор включается на более длительный период, а привод на сверло увеличено.
VR1 — регулятор скорости на передней панели, напряжение с которого подается буферизуется TR2 и подается на опорный вход компаратора цепь по VR2.
R15 определяет ток, протекающий в сверле. Пиковое напряжение через это усиливается IC2, выход которого также подается на опорный вход компаратора через VR2.
Таким образом, при увеличении нагрузки на дрель ее потребление тока поднимает, что, в свою очередь, заставляет этот блок увеличить привод до сверлить. VR2 устанавливает соотношение управления и обратной связи.
FU1 сгорит, если сеялка заглохнет в течение длительного времени или если выход закорочен. Так как схема может выдерживать ток короткого замыкания до перегорания предохранителя, более сложный цепь перегрузки по току не нужна.
Конструкция
Схема собрана на односторонней печатной плате 126мм * 56мм. Там
нет ничего необычного в конструкции печатной платы,
компоненты устанавливаются в обычном порядке размеров.
При желании на TR5 можно установить небольшой радиатор. Это работает круто при нормальной работе, но будет нагреваться, если выход короткое замыкание, пока не перегорит предохранитель.
R15 нагревается при нормальной работе и должен быть установлен несколько миллиметров над поверхностью печатной платы. Мощность 2 Вт рейтинг, предложенный в списке деталей, следует рассматривать как минимум.
Прототип выполнен в пластиковом корпусе, 190мм * 165мм * 68мм, подробности см. в списке деталей. Проверьте размеры трансформатора до покупки корпуса. Подходящей накладкой для передней панели является показано на рис. *, его можно сделать фотокопией и прикрепить к передней части панель с прозрачным самоклеящимся винилом.
Внутреннее устройство видно на фотографиях и на разводка показана на рис.*. Сетевой предохранитель или выключатель не установлены на прототипе для простоты был установлен предохранитель на 3А. штекер основной.
Тестирование
Убедитесь, что соединения сети внутри устройства хорошо изолированы
для безопасности. Установите VR1 полностью против часовой стрелки и VR2 полностью по часовой стрелке.
Подключить агрегат к сети и включить. Подключить дрель для печатных плат
к выходным клеммам.
При вращении VR1 по часовой стрелке скорость дрели должна увеличивать. Установите этот элемент управления примерно на одну четверть, затем загрузите слегка просверлите, приложив палец к патрону. Обратите внимание, насколько дрель замедляется.
Теперь постепенно поверните VR2 против часовой стрелки. Скорость дрели немного увеличится. Если дрель снова слегка нагружена, скорость должна оставаться более постоянной.
Если VR2 установлен слишком далеко против часовой стрелки, управление скоростью будет небольшой эффект, и скорость сверления может пульсировать. Предлагаемый положение для VR2 немного больше по часовой стрелке, чем на полпути.
Устройство полностью протестировано и может быть введено в эксплуатацию.
Схемы
- Принципиальная схема
- Печатная плата
- Компоновка компонентов печатной платы
- Схема соединений
- Передняя панель
Zip-файлы
- Плата Гербер файлы
Детали
Резисторы (Все 0,25 Вт 5%, если не указано иное) |
||
Р1 | 560R 0,5 Вт | |
Р2,4,8-10,13,14 | 1K0 | |
Р3,6,7 | 10К | |
Р5 | 220К | |
Р11 | 270Р | |
Р12 | 22К | |
Р15 | 1R5 2W | |
ВР1 | Горизонтальная предустановка 50K | |
ВР2 | Вращающийся бак Lin 50K | |
Конденсаторы |
||
С1 | 2200у 25В | Радиальный |
С2 | 100n | Шаг 0,2 дюйма |
С3 | 2н2 | Шаг 0,2 дюйма |
С4 | 10н | Шаг 0,2 дюйма |
С5 | 220u 10В | Радиальный |
С6,8 | 1u0 25В | Радиальный |
С7 | 100U 16В | Радиальный |
Полупроводники |
||
IC1 | 555 | |
ИК2,3 | СА3140 | |
ТР1-3 | БК548 | |
ТР4 | БК558 | |
ТР5 | TIP32 или TIP42 | |
Д1,2,6 | 1N5401 | |
Д3 | 1N4148 | |
Д4 | 5V6 Зенер | |
Д5 | ОА47 | |
Разное |
||
Х1 | Трансформатор 12-0-12 В 25 ВА | |
ФУ1 | 20 мм 2A Anti-Surge с держателем предохранителя для печатной платы |
Печатная плата, корпус, ручка для VR1, красные и черные клеммы 4 мм, питание Flex, сверло для печатных плат Expo Reliant.
Этот проект, включая весь текст, изображения и диаграммы, авторское право 1991 — 2003 Пол Стеннинг. Никакая часть этой статьи не может быть воспроизводиться в любой форме без предварительного письменного разрешения Пола Стеннинг и WallyWare, Inc. Считается, что все детали точны, но мы не несем ответственности за какие-либо ошибки.
M прочее выдумала необходимость, поэтому мне просто нужно было что-то с этим делать. Этот Проект предназначен для двойного контроллера скорости сверления с широтно-импульсной модуляцией. Для управления небольшими низковольтными дрелью постоянного тока и использования режима переключения топология. Это не самая легкая вещь в мире, чтобы случиться и не рекомендуется для начинающих. Относительно безопасно работать, но не тривиально, и все же может быть смертельным, если будет построен идиот. Как всегда, я не несу ответственности за любые злоключения с этой информацией. Публикуется исключительно из интереса. Однако если вы вникаете в этот материал, то вы можете бросить мне строчку об этом. Необходимость заключалась в том, что у меня было 2 сверла постоянного тока. Оба нуждались в что-то лучшее, чем то, что двигало ими. Особенно после недавнего модернизация и реорганизация стенда. Это длинная история, но простая переменная линейный регулятор не собирался его резать. Проблема в том, что чем ниже скорость, тем меньше крутящий момент у сверла. ШИМ (длительность импульса модуляция) идеально подходит для такого рода работы в теории, но это не тоже без проблем. Одна сложность. На поверхности, готовый проект выглядит довольно просто, но его разработка не была тривиальной. Используются микросхемы UC3843. Это довольно распространенные SMPS (Switch Mode Блок питания) микросхемы контроллера, которые я приобрел у дилера на eBay. Они оказались не очень полезными для моих первоначальных намерений. и работал несколько иначе, чем я ожидал. Они используются здесь в несколько необычной конфигурации для ряда причин. В основном это потому, что у меня не было силовых МОП-транзисторов. под рукой и мог использовать только диапазон довольно обычной мощности, биполярные транзисторы. Это представляет две непосредственные проблемы. Чипсы были разработаны для управления высокоимпедансным затвором полевого МОП-транзистора. Обычно резистор на 10 Ом — это все, что разделяет выход и затвор. Чипы сильно греются и могут загореться при работе с базой транзистора. вот так сопротивление пришлось увеличить и поставить диод на пути для защиты выхода от чрезмерного тока, когда он пытается снизить базу. Вторая проблема заключается в том, что MOSFET обычно используется из-за его очень низкий Рон. О Сопротивлении. То есть, когда МОП-транзистор полностью включен, сопротивление между стоком и истоком равно очень низкий. В наши дни доли ома не редкость. ниже эквивалент по сопротивлению означает, что меньше энергии, которая теряется тепло через транзистор. Они все еще нагреваются, но учитывая количество тока, которое они пропускают, они имеют тенденцию работать сравнительно прохладно. Напротив, любой данный биполярный транзистор будет показывать около 0,7 падение напряжения между коллектором и эмиттером. Это переводится в огромный эквивалент по сопротивлению в зависимости от напряжения и тока переключается. Они имеют свойство нагреваться довольно быстро. Это представляет одно из двух огромных преимуществ импульсного источника питания по сравнению с линейкой. МОП-транзистор либо включен, либо выключен. Когда на у него очень низкое сопротивление. В выключенном состоянии он максимально близок к разомкнутая цепь, как вы можете получить. Напротив, линейный регулятор такие как две схемы предварительного регулятора, используемые в этом проекте, используйте транзистор, как если бы он был резистивным элементом. Как транзистор загружается, избыточное напряжение преобразуется в тепло и теряется. С теплом нужно бороться, а транзисторов должно быть много. более надежный. Схема SMPS, используемая здесь, является компромиссом. Транзисторы либо полностью включен, либо выключен, как с MOSFET, но нужно учитывать учитывать падение 0,7 вольта биполярного устройства и иметь дело с тот факт, что он по-прежнему будет тратить чрезмерную энергию на тепло. Несмотря на это все же намного эффективнее, чем если бы это был линейный регулятор. Но это не основная причина использования ШИМ-системы. А Схема ШИМ имеет то преимущество, что может быстро переводить напряжение к току, когда система загружается вниз. Серия импульсов находятся под полным напряжением, но интегрированы в сеть LC. импульсы заряжают конденсатор до заданного значения, а затем снова поддерживать это напряжение. Если вывод внезапно загружается как сверло во что-то вгрызается, всегда есть полный потенциал системы для поддержания крутящего момента. Другой Преимущество в том, что если конденсатор немного ниже по сравнению с к нагрузке, большие, полные потенциальные всплески будут пульсировать в мотор. Помогает пробежать его без пробок. Это очень полезно на низких скоростях. В большинстве дрелей с переменной скоростью используется этот метод. эти дни. Хотя они работают непосредственно от сети, двигатели на самом деле ДК. Сеть выпрямляется и рубится аналогично режим переключения и может обеспечить высокий крутящий момент на низких оборотах. Отдельно из самих чипов этот проект почти весь построен из спасенных частей. Я должен упомянуть о другом требовании эта коробка тоже, прежде чем я опишу схему. То есть ездить на чем-то вентиляторы, которые используются для отвода паяльных газов и дыма, подальше от моего лица во время пайки. Как видно на фотографиях, одно из сверл и дымосос установлены от моей настольной лампы бум. Куда идет свет, туда и это снаряжение. Так же есть пара вентиляторов для кексов с питанием от сети в задней части скамейки, чтобы попытаться отвести дым от рабочей арии. Итак, если вам интересно, что твердотельное реле и 12-вольтовый регулятор вентилятора для этого это. Было бы безопасно игнорировать эти вещи, если бы вы этого хотели. но они находятся в этом блоке из-за их общности с буры и их станции. К ДЕЛУ: UC3843 обычно измеряют ток с помощью небольшого резистора, расположенного на конец переключающего транзистора. Этот транзистор тянет вниз один конец импульсного трансформатора. Так как этот трансформатор нагружает напряжение на резисторе возрастает. Если это напряжение возрастет до 1 вольта или больше, вход датчика тока срабатывает и отключает выход пока нагрузка не станет более разумной. Очевидно, я не мог сделайте это, так как транзистор теперь используется в режиме последовательного прохода. какая Однако я все еще мог бы запустить обратный путь каждого вывода через этот резистор с компромиссом в том, что каждый выход больше не может иметь прямую привязку к земле. Не может быть общего пути возврата для обоих сверл или вместе с любым другим вводом/выводом. НАСТРОЙКА ТОКА: Ан RC-фильтр помещается между входом датчика тока и током. смысловой резистор. Это предназначено для фильтрации любых скачков напряжения. которые могут возникнуть во время загрузки и отрицательно повлиять на текущий смысловой ввод. С фильтром разобраться не составит труда. Резистор 1К и конденсатор того же номинала, что и времязадающий конденсатор генератора. это все, что требуется. Вы можете сделать это немного больше, если вы желание, но вы можете сделать все это по правилу большого пальца. НАСТРОЙКА НАПРЯЖЕНИЯ: Кому сделать переменный источник питания, который по сути заменяет делитель потенциала с горшком. Хотя какое-то токоограничивающее сопротивление кажется требуется для предотвращения насыщения входного компаратора/операционного усилителя в крайностях. Единственная трудная вещь, чтобы обернуть свои мозги здесь заключается в том, что банк работает в обратную сторону от того, что мы обычно думаем с чем-то вроде регулятора громкости. Чем больше напряжение подается обратно, чем меньше выходное напряжение. Это та же сделка, что и с выигрышем операционного усилителя, и это, по сути, то, что вы делаете. Регулировка коэффициент усиления цепи. Таким образом, минимальное напряжение составляет около 2,5 вольта, а максимальное ограничивается потенциалом питания. Причина двух разных схем обратной связи в том, что два упражнения имеют разные требования. Сверло на стреле фонаря имеет максимальную напряжение 16 вольт, в то время как высокоскоростная дрель для печатных плат — 32. Таким образом, первое должно быть ограничено до 16, но с полным ходом горшок.
|
ПОВОРОТА
ВКЛ И ВЫКЛ: Вы может сделать одну или обе эти вещи, чтобы отключить чипы. Либо поднимите вход датчика тока выше 1 вольта и/или перетащите COMP контакт ниже 2,5 вольт. Поместив транзистор PNP между этими двумя булавки оба могут быть достигнуты, но правильно в этих условиях именно здесь я взорвал большую часть фишек в разработке. И когда я скажем, взорвался, я имею в виду большие искры и дым. В какой-то момент я клянусь Я увидел небольшое грибовидное облако, сопровождавшее довольно яркую вспышку. света. Всего сгорело 4 фишки, прежде чем я это понял так что будьте осторожны. В задним числом, я бы, вероятно, просто поместил этот PNP-транзистор между контрольный вывод и текущий контрольный вывод. Но НИКОГДА не ставьте это между любым выводом и напряжением питания. Это был номер взрыва два, насколько я помню. диод очень нужен. Как и резисторы на базе этого транзистора. В противном случае вы в конечном итоге сбрасываете напряжение питания через транзистор и снова в микросхему и можно догадаться что происходит потом. Только на этот раз ты вытащишь транзистор также. Возможно даже второй предварительный регулятор. Это был взрыв номер 3. В конце концов, эта схема оставит вас с отключенным чипом, пока вы не нажмите на выключатель, и поэтому вам не нужно пропускать огромные токи через контакты небольшого переключателя. ВЫХОДНЫЕ БИТЫ: В Теоретически индуктор не обязателен, но повышает эффективность. Простая накачка конденсатора приводит к потере большого количества энергии. мощность, преодолевающая пусковой ток цоколя во время его зарядки. Это не является серьезной проблемой, если регулятор работает на полную мощность. все время. Однако на малой скорости интервал между отметкой и пространство ШИМ относительно длинное и поэтому тратит большое уделяйте больше времени преодолению этого. Индуктор пропускает ток почти немедленно, но затем разрушается в течение космического периода. Это несколько не в фазе с общим циклом и имеет тенденцию преодолевать следующий цикл в спешке. значение этого индуктора не критично. Я использовал то, что когда-либо было доступно. Лишь бы обмотка выдерживала ток. Первоначально использовался небольшая катушка индуктивности SMD 1 мкГн. Это работало нормально до первого действительно большая нагрузка. Потом был тост. В буквальном смысле. Он стал коричневым и сбрасывать крошки. частота переключения генератора в этом случае составляет около 30 кГц. Чем быстрее переключение, тем эффективнее преобразование. Это Нередко можно услышать об SMPS-системах, которые переключаются со скоростью 1 мегабайт. дней. Хотя как они подавляют радиочастоту, которую они должны генерировать, я не в курсе. Конечно. Но именно поэтому я мог уйти с очень маленьким выходом крышка. В данном случае всего 47 мкФ. Однако, если бы это было использовано для управлять чем-то другим, кроме двигателей постоянного тока или ламп, гораздо большим Кепка будет рекомендована. Как уже было сказано, все это был разработан, чтобы позволить немного пульсации пройти под экстремальные нагрузки. В попытке запустить дрель. на самом деле сверла будут работать вообще без колпачка. Однако это может не быть при любой заданной нагрузке. На частоте 30 кГц или около того странная индуктивность явление может проявляться через обмотки двигателей. Моторы работают более плавно с колпачками, и они помогают гасить любые РЧ, которые могут быть переданы. НЕМНОГО СЛОВА О ПРЕДВАРИТЕЛЬНЫХ ЗАКОНОДАТЕЛЬСТВАХ: 12-вольтовый линейный регулятор имеет максимальное входное напряжение 40 вольт. Микросхемы SMPS — 30. Максимальный запас сверл поступает в 32. и т. д. Но задним числом я мог бы обойтись всего одним этих предварительных регуляторов. Вы может иметь один предварительный регистр около 28 ~ 30 вольт для питания регулятор вентилятора и чипы SMPS. Основной выходной источник может иметь был получен непосредственно от необработанного источника питания 56 вольт, так как выход переключающие транзисторы могли бы легко справиться с этим напряжением. причина, по которой это закончилось, заключалась в том, что я начал, следуя паспорта на микросхемы SMPS. Что, хотя и не является ошибочным, несколько запутанны и лишены подробностей. Это было только после некоторые довольно обширные исследования и по крайней мере один разрушенный чип, который Я начал выяснять настоящую сделку. И я надеюсь, что мне удалось дать некоторое представление выше. Однако я также включил данные лист, который вы можете найти здесь. Предварительный регулятор для запуска чипов должен быть как можно ближе к 30 вольтам. возможно в этом случае. Я бы предложил и действительно использовал 28 вольт. Это связано с использованием биполярных транзисторов в качестве переключающих элементов и умение ими эффективно управлять. Но если вы это сделаете подведи их к 30 вольтам, убедись, что не выстрелит над этим. Взрыв номер 4 произошел, когда стабилитрон открылся и пререг сбрасывал на микросхему 34 вольта. в течение нескольких секунд чип взорвался. Это стало коротким замыканием, поэтому транзистор на предварительном регуляторе затем взорвался, и при этом одна из пар Дарлингтона на первичный предварительный регулятор крякнул и умер. Итак много для неубиваемых 2N3055. ТИПЫ ТРАНЗИСТОРОВ: Они согреться, потому что они работают довольно близко к своему максимальному запасу напряжения, и им приходится управлять нагрузкой, для которой они были не совсем предназначен для. В сочетании с тем, что отключение схема не так эффективна, как могла бы быть, значит что транзистор предварительного регулятора должен быть в состоянии подавать бит хрюкать. Я использовал пару 2N3055, потому что я полагал, что это слишком много. Но несмотря на это, мне все же удалось убить одного из них. Звук это сделанный, когда он взорвался, стоил входной платы. Это вид пищал, потом хрюкал и, наконец, трещал. Скорее как тяжелый металлические хлопья для завтрака, я думаю. Я только хотел бы записать Это. Но вы можете услышать некоторые артефакты от катушки на низких оборотах и высокий крутящий момент. Симпатичный маленький звук, что это такое. Моя аккумуляторная дрель делает очень похожий звук в тех же условиях, и мне всегда было интересно что это было. ВАФЛЯ В КОНЦЕ: Если вы убиваете, калечите или раните себя или других, я не хочу знать об этом. Этот проект представляет собой то, что я сделал для достижения цели и что вы делаете с этой информацией, полностью ваша проблема. Есть не является печатной платой для этого проекта. Я думал о разработке одного, но понял что требования у всех будут разные. Я уверен, что большинство людей будет использовать эту статью как нечто вроде шаблона, а не прямого Схема конструкции и выбранные транзисторы будут разными. Однако, если бы достаточное количество людей хотели доски, я мог бы подумать о разработке один. Может быть, даже сделать их, если это необходимо. БАББЛ-О-ГРАФИЯ И БЛАГОДАРНОСТИ: Я бы хотелось бы поблагодарить Эрика Барбура из Metasonix и Пола Перри. Frostwave за неоценимую помощь в разработке этого проекта. Без которого это никогда не было бы возможно. Эти ребята делают музыкальное/аудиооборудование, уникальное и непревзойденное на этом планета. Или любая другая планета, насколько я знаю. Хотя я знаю только из нескольких десятков планет в пределах нескольких тысяч световых лет отсюда которые даже в музыку. И большинство из них ограничивается стуком скалы вместе и ударяя друг друга. Я бы также хотели бы отметить следующие источники информации о предмет, который настоятельно рекомендуется. Режим переключения
Конструкция блока питания Лазар
УГОЛ СИЛОВОЙ ЭЛЕКТРОНИКИ QRP
ДЛЯ ВАС ИСТОРИЯ
И РАЗРАБОТКА ИМПУЛЬСНЫХ ИСТОЧНИКОВ ПИТАНИЯ ДО 1987 постоянный-постоянный ток
преобразователи, импульсный источник питания, силовая электроника, Pspice И, НАКОНЕЦ, НЕСКОЛЬКО ПОРНО СНИМКОВ: Будьте абсолютно Icebox. |
|
