Какие особенности имеет микросхема К155ЛА8. Каковы ее основные параметры и характеристики. Как применяется К155ЛА8 в электронных схемах. Какие существуют типовые схемы включения этой микросхемы.
Общая характеристика микросхемы К155ЛА8
Микросхема К155ЛА8 представляет собой интегральную схему, содержащую четыре логических элемента 2И-НЕ с открытым коллекторным выходом. Она относится к серии К155 микросхем транзисторно-транзисторной логики (ТТЛ).
Основные характеристики К155ЛА8:
- Напряжение питания: 5 В ± 5%
- Выходной ток низкого уровня: до 16 мА
- Время задержки распространения: около 13 нс
- Корпус: DIP14
Наличие открытого коллекторного выхода позволяет использовать К155ЛА8 для работы на общую шину и создания схем с монтажным ИЛИ, что расширяет возможности применения микросхемы.
Типовые схемы включения К155ЛА8
Рассмотрим несколько типовых схем включения микросхемы К155ЛА8:
Простой инвертор
Для создания инвертора достаточно соединить оба входа элемента 2И-НЕ. Схема включения будет выглядеть следующим образом:
- Входы (выводы 1-2, 4-5, 9-10 или 12-13) соединяются и подключаются к входному сигналу
- Выход (выводы 3, 6, 8 или 11) через резистор 1-4 кОм подключается к +5В и является выходом инвертора
Элемент И с тремя входами
Для получения элемента И с тремя входами можно использовать два логических элемента К155ЛА8:
- Два входа подключаются к входам первого элемента
- Выход первого элемента соединяется с одним из входов второго элемента
- Третий вход подключается ко второму входу второго элемента
- Выход второго элемента является выходом схемы

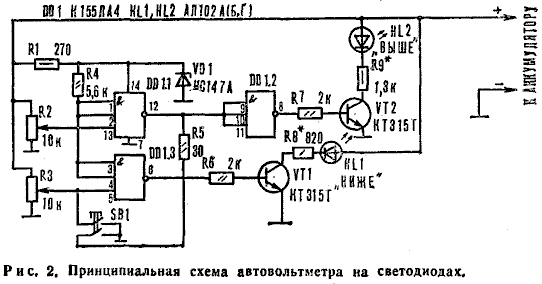

Применение К155ЛА8 в электронных устройствах
Микросхема К155ЛА8 находит применение во многих электронных устройствах благодаря своей универсальности:

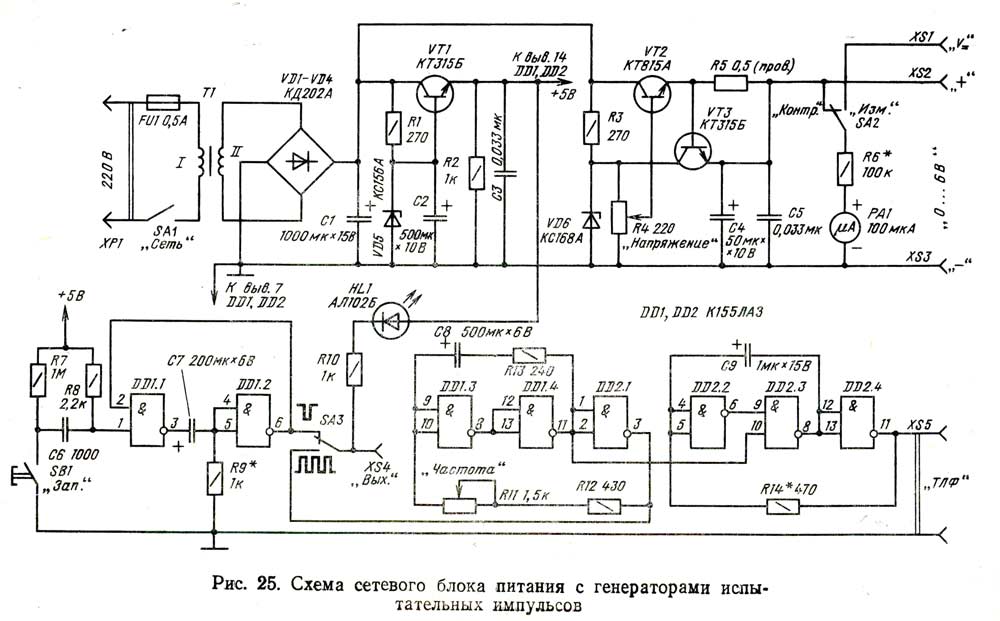

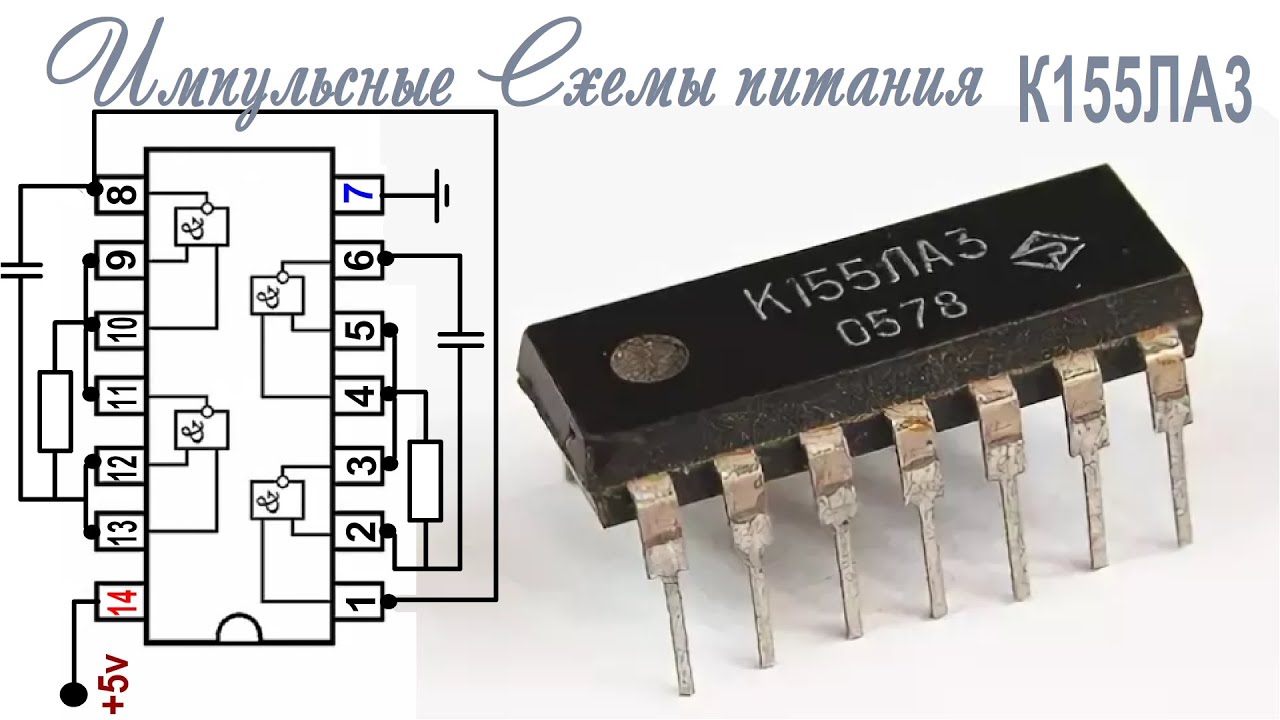

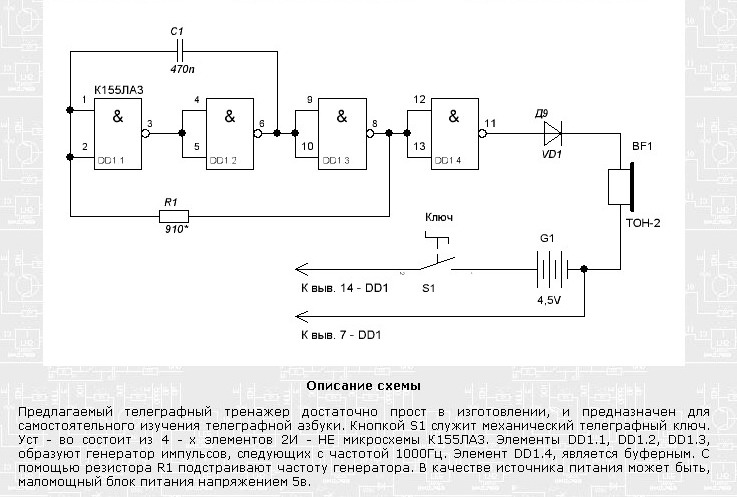

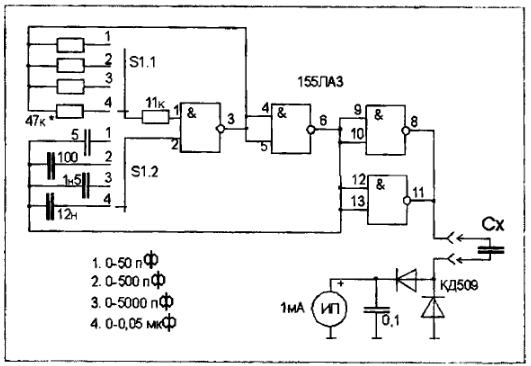

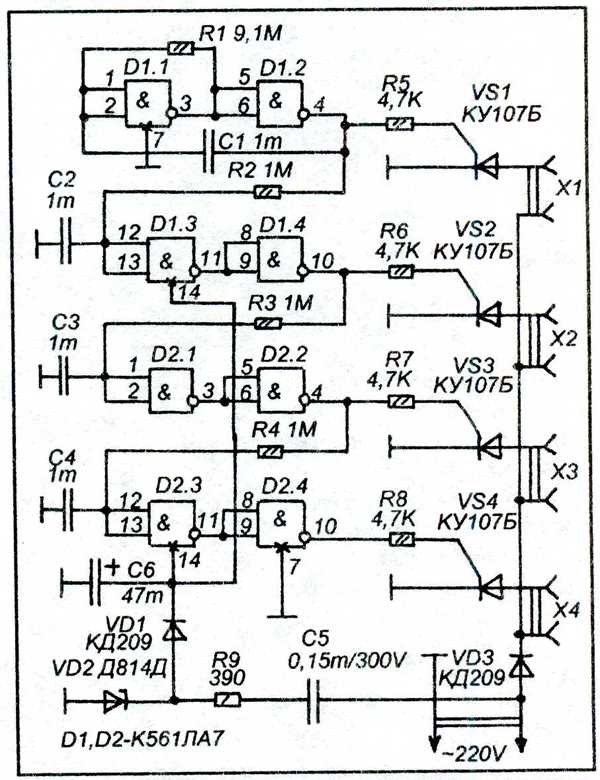

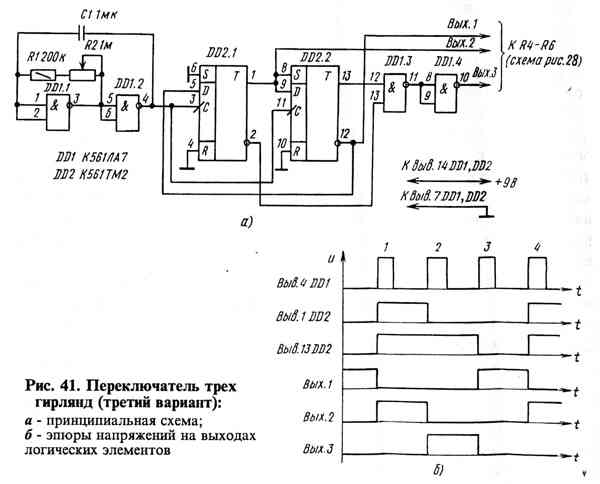

Генераторы импульсов

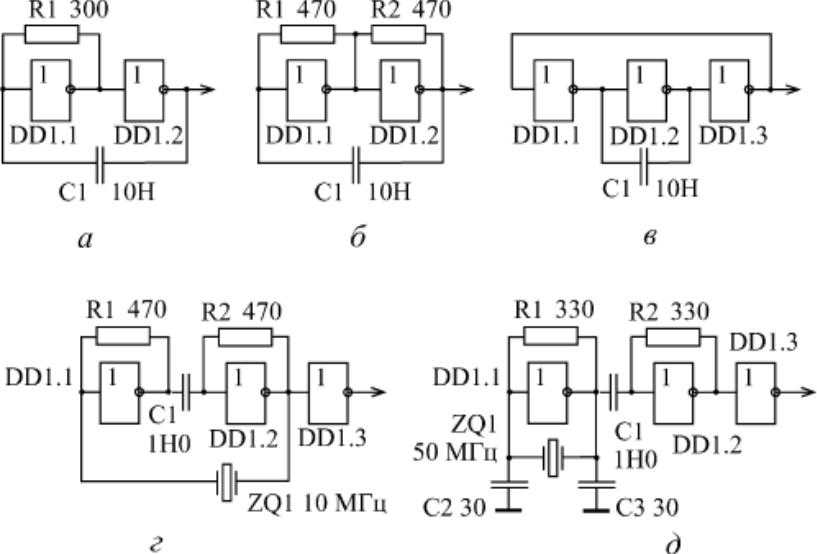

На основе К155ЛА8 можно построить простые генераторы прямоугольных импульсов. Для этого используется схема мультивибратора на двух логических элементах с RC-цепями обратной связи.

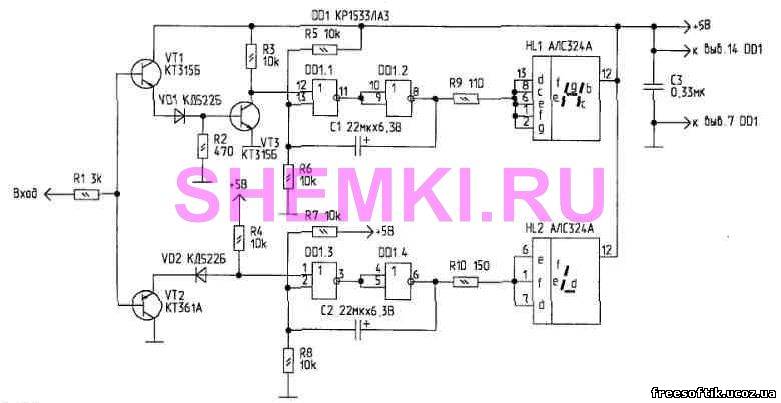

Формирователи импульсов
К155ЛА8 позволяет создавать различные формирователи импульсов заданной длительности. Типичная схема включает RC-цепь на входе и два последовательно включенных инвертора.
Дешифраторы
Открытые коллекторные выходы К155ЛА8 удобны для построения простых дешифраторов с объединением выходов по схеме монтажного ИЛИ.
Преимущества и недостатки К155ЛА8
Микросхема К155ЛА8 имеет ряд достоинств и ограничений:
Преимущества:
- Простота применения
- Широкая распространенность
- Наличие открытых коллекторных выходов
- Высокая нагрузочная способность по выходу
Недостатки:
- Относительно высокое энергопотребление
- Ограниченное быстродействие
- Чувствительность к статическому электричеству
Сравнение К155ЛА8 с современными аналогами

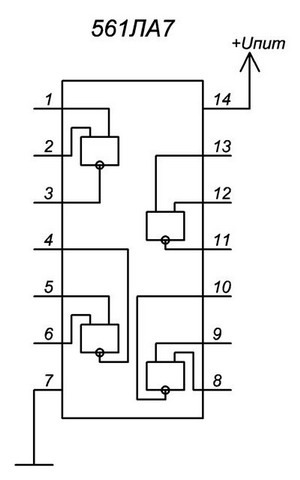

- Микросхемы КМОП-логики (например, серии 74HC) обеспечивают меньшее энергопотребление
- Программируемые логические интегральные схемы (ПЛИС) позволяют реализовать более сложную логику
- Микроконтроллеры дают возможность программно реализовать логические функции
Тем не менее, К155ЛА8 остается хорошим выбором для простых устройств и учебных целей благодаря своей доступности и простоте применения.
Особенности монтажа и эксплуатации К155ЛА8
При работе с микросхемой К155ЛА8 следует учитывать некоторые особенности:
Защита от статического электричества
К155ЛА8 чувствительна к воздействию статических зарядов. При монтаже необходимо использовать антистатический браслет и соблюдать меры предосторожности.
Развязка по питанию
Для стабильной работы рекомендуется устанавливать керамический конденсатор емкостью 0,1 мкФ между выводами питания микросхемы.
Неиспользуемые входы
Свободные входы К155ЛА8 нельзя оставлять неподключенными. Их следует соединить с общим проводом или с линией питания через резистор 1-10 кОм.
Проверка работоспособности К155ЛА8
Для проверки исправности микросхемы К155ЛА8 можно использовать простую тестовую схему:
- Подключите питание +5В к выводу 14, общий провод к выводу 7
- Соедините входы элемента (например, выводы 1 и 2)
- Подключите светодиод с резистором 330 Ом между выходом (вывод 3) и +5В
- Подавая на вход логические уровни, проверьте работу элемента 2И-НЕ
При исправной микросхеме светодиод должен гореть при низком уровне на входе и гаснуть при высоком.
Цифровые микросхемы транзисторы.
Поиск по сайту

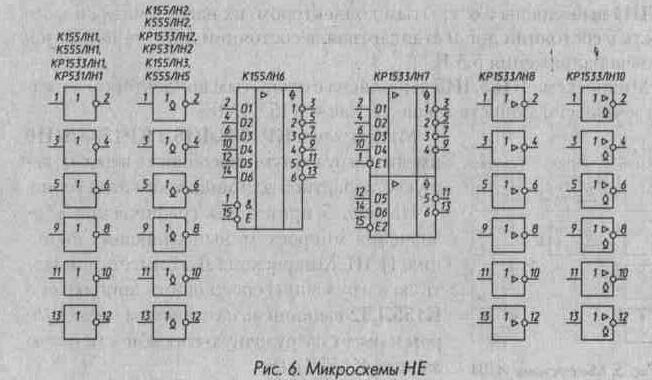

Микросхемы ТТЛ (74…).

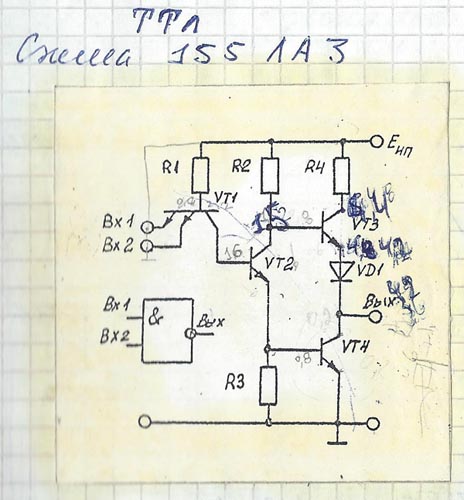

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.
Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.
| Параметр | Нагрузка | |||||
|---|---|---|---|---|---|---|
| Российские | Зарубежные | Pпот. мВт. | tзд.р. нс | Эпот. пДж. | Cн. пФ. | Rн. кОм. |
| К155 КМ155 | 74 | 10 | 9 | 90 | 15 | 0,4 |
| К134 | 74L | 1 | 33 | 33 | 50 | 4 |
| К131 | 74H | 22 | 6 | 132 | 25 | 0,28 |
| К555 | 74LS | 2 | 9,5 | 19 | 15 | 2 |
| К531 | 74S | 19 | 3 | 57 | 15 | 0,28 |
| К1533 | 74ALS | 1,2 | 4 | 4,8 | 15 | 2 |
| К1531 | 74F | 4 | 3 | 12 | 15 | 0,28 |
При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов.
При совместном применении микросхем серий К155 и К555 помехи невелики.
| Нагружаемый выход | Число входов-нагрузок из серий | ||
|---|---|---|---|
| К555 (74LS) | К155 (74) | К531 (74S) | |
| К155, КM155, (74) | 40 | 10 | 8 |
| К155, КM155, (74), буферная | 60 | 30 | 24 |
| К555 (74LS) | 20 | 5 | 4 |
| К555 (74LS), буферная | 60 | 15 | 12 |
| К531 (74S) | 50 | 12 | 10 |
| К531 (74S), буферная | 150 | 37 | 30 |
Выходы однокристальных, т.
е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток I oвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.
| Параметр | Условия измерения | К155 | К555 | К531 | К1531 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Мин. |
Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Макс. | ||
| U1вх, В схема |
U1вх или U0вх Присутствуют на всех входах | 2 | 2 | 2 | 2 | |||||||
| U0вх, В схема |
0,8 | 0,8 | 0,8 | |||||||||
| U0вых, В схема | Uи.п.= 4,5 В | 0,4 | 0,35 | 0,5 | 0,5 | 0,5 | ||||||
| I0вых= 16 мА | I0вых= 8 мА | I0вых= 20 мА | ||||||||||
| U1вых, В схема |
Uи. п.= 4,5 В |
2,4 | 3,5 | 2,7 | 3,4 | 2,7 | 3,4 | 2,7 | ||||
| I1вых= -0,8 мА | I1вых= -0,4 мА | I1вых= -1 мА | ||||||||||
| I1вых, мкА с ОК схема | U1и.п.= 4,5 В, U |
250 | 100 | 250 | ||||||||
| I1вых, мкА Состояние Z схема |
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В | 40 | 20 | 50 | ||||||||
| I0вых, мкА Состояние Z схема |
U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В |
-40 | -20 | -50 | ||||||||
| I1вх, мкА схема | U1и.п.= 5,5 В, U1вх= 2,7 В | 40 | 20 | 50 | 20 | |||||||
| I1вх, max, мА | U1и.п.= 5,5 В, U1вх= 10 В | 1 | 0,1 | 1 | 0,1 | |||||||
| I0вх, мА схема |
U1и.п.= 5,5 В, U0вх= 0,4 В | -1,6 | -0,4 | -2,0 | -0,6 | |||||||
Iк. з., мА | U1и.п.= 5,5 В, U0вых= 0 В | -18 | -55 | -100 | -100 | -60 | -150 | |||||
