Осциллограф usb. USB-осциллографы: особенности, преимущества и лучшие модели — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое USB-осциллограф и чем он отличается от обычного. Какие преимущества дает использование USB-осциллографа. На что обратить внимание при выборе модели USB-осциллографа. Обзор популярных производителей и моделей USB-осциллографов.

Содержание

Что такое USB-осциллограф и его особенности

USB-осциллограф представляет собой компактное измерительное устройство, подключаемое к компьютеру через USB-порт. В отличие от традиционных осциллографов, у USB-моделей отсутствует собственный дисплей и органы управления — все управление и отображение осуществляется через программное обеспечение на компьютере.

Основные особенности USB-осциллографов:

Компактные размеры и мобильность
Питание от USB-порта компьютера
Управление через ПО на компьютере
Отображение сигналов на мониторе ПК
Сохранение и обработка данных на компьютере
Возможность удаленного управления
Более низкая стоимость по сравнению с автономными моделями

Преимущества использования USB-осциллографов

USB-осциллографы обладают рядом важных преимуществ по сравнению с традиционными моделями:

Компактность и мобильность — можно легко перемещать между рабочими местами
Экономия места на рабочем столе
Отображение сигналов на большом экране монитора
Удобное сохранение и обработка данных на ПК
Возможность удаленного управления по сети
Более низкая стоимость за счет отсутствия дисплея
Простота обновления программного обеспечения

При этом современные USB-осциллографы не уступают по функциональности автономным моделям, а часто и превосходят их за счет мощных программных возможностей.

На что обратить внимание при выборе USB-осциллографа

При выборе USB-осциллографа следует учитывать следующие ключевые параметры:

Полоса пропускания — определяет максимальную частоту исследуемых сигналов
Частота дискретизации — влияет на детализацию отображения быстрых процессов

Количество каналов — позволяет одновременно исследовать несколько сигналов
Объем внутренней памяти — определяет длительность захвата сигнала
Разрядность АЦП — влияет на точность измерений по вертикали
Функции синхронизации и запуска
Дополнительные режимы (логический анализатор, генератор сигналов и т.д.)
Качество и функциональность программного обеспечения

Важно выбирать модель с характеристиками, соответствующими решаемым задачам, чтобы не переплачивать за избыточную функциональность.

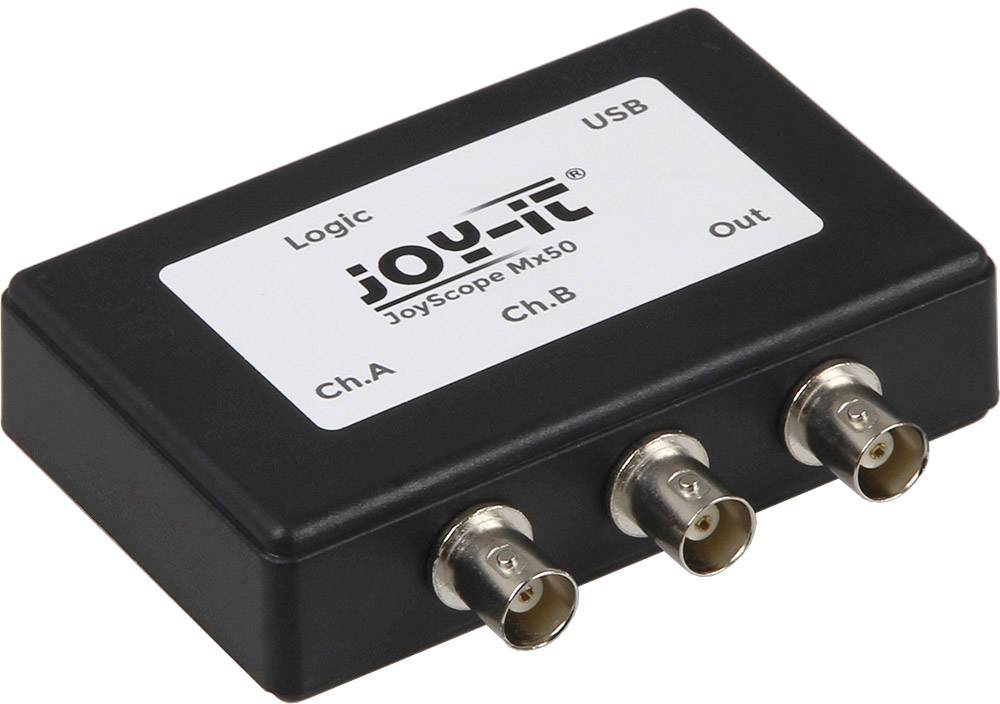

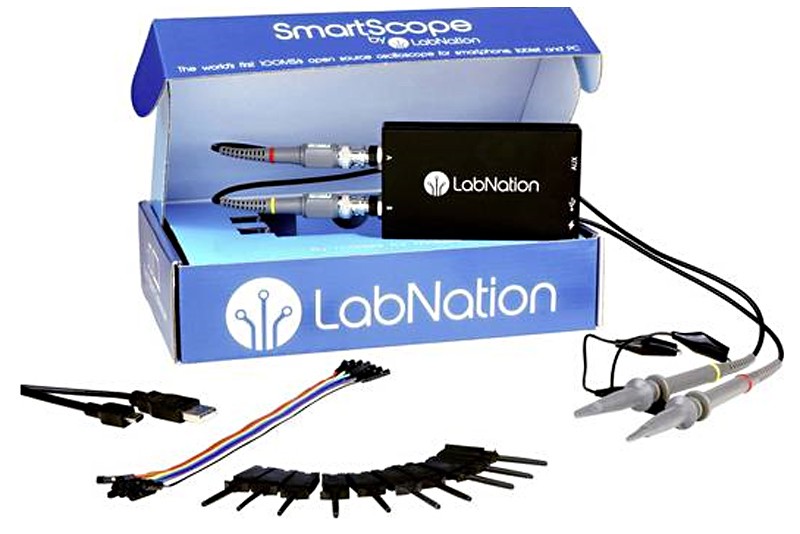

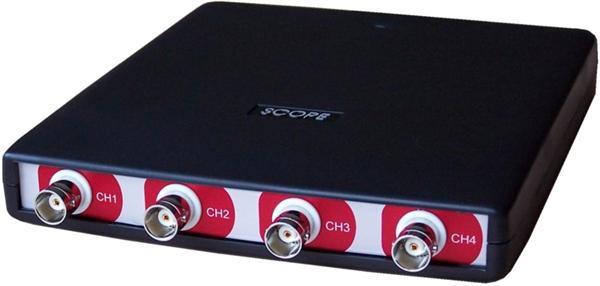

Обзор популярных производителей USB-осциллографов

На рынке USB-осциллографов представлено множество производителей, среди которых можно выделить следующих лидеров:

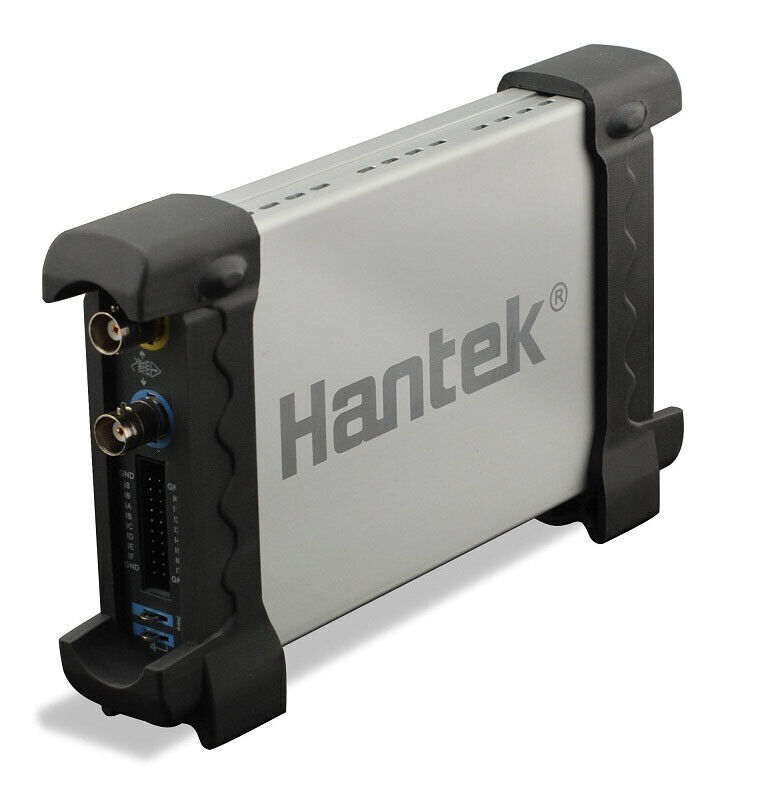

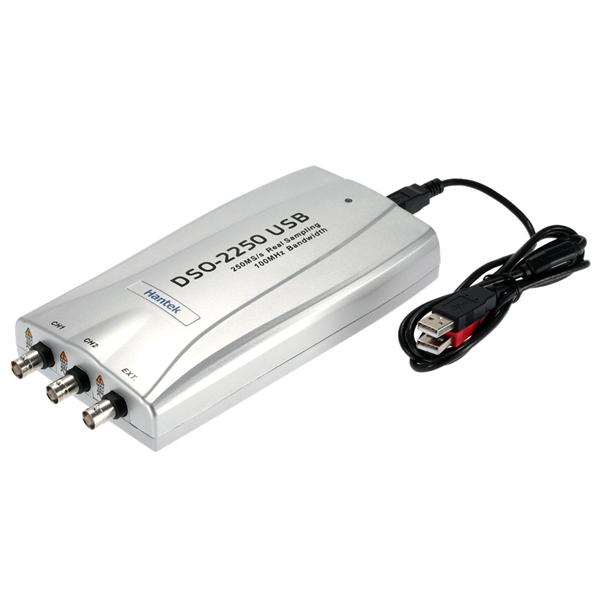

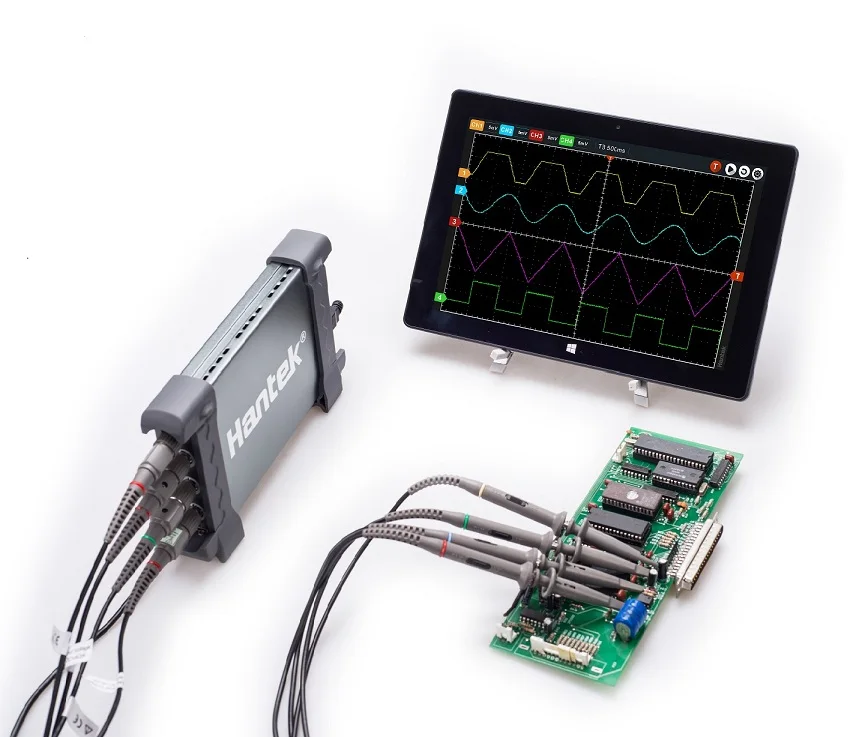

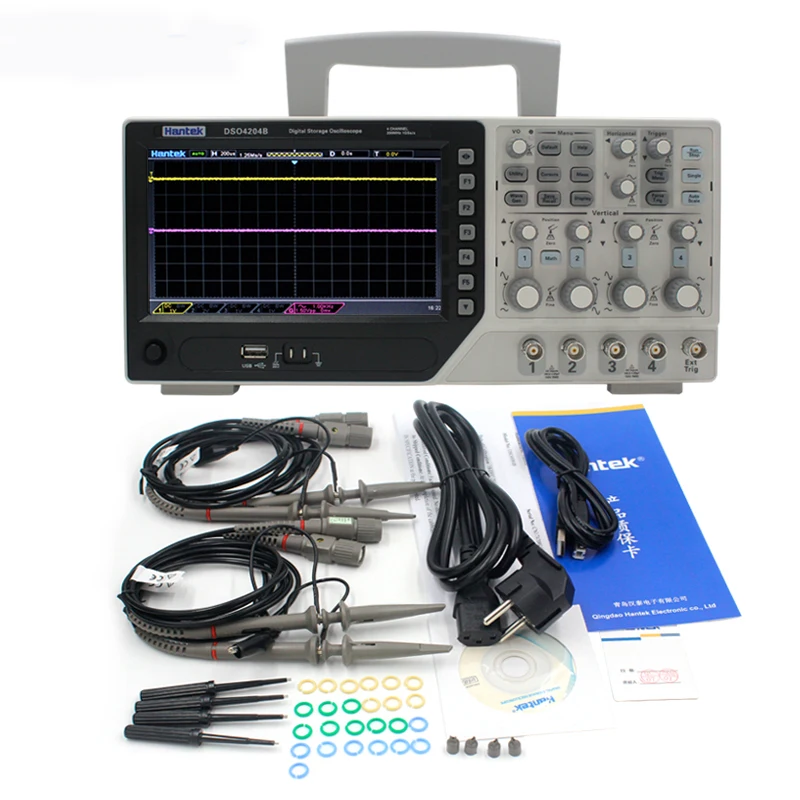

Hantek

Китайская компания Hantek предлагает широкий модельный ряд бюджетных USB-осциллографов. Популярные модели:

Hantek 6022BE — 2 канала, 20 МГц, 48 МВыб/с

Hantek 6254BC — 4 канала, 250 МГц, 1 ГВыб/с

Отличаются доступной ценой, но имеют ограниченный функционал ПО.

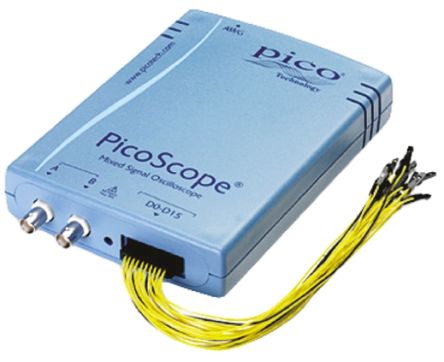

PicoScope

Британская компания Pico Technology специализируется на производстве USB-осциллографов высокого класса. Популярные серии:

PicoScope 2000 — бюджетные 2-х канальные модели

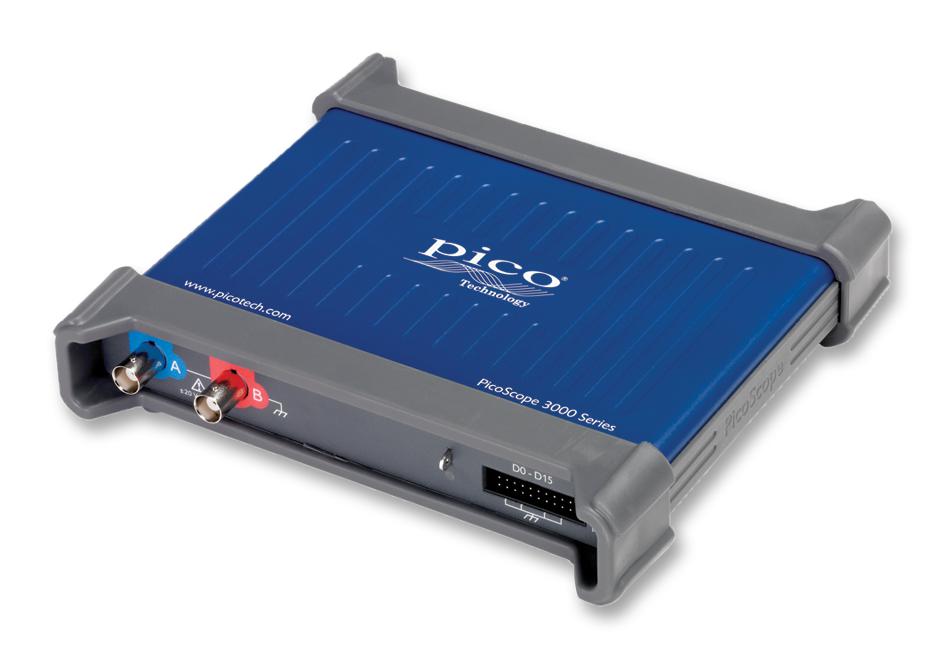

PicoScope 3000 — универсальные 2/4-х канальные осциллографы
PicoScope 5000 — высокопроизводительные модели

Отличаются высоким качеством и мощным программным обеспечением.

Сравнение популярных моделей USB-осциллографов

Рассмотрим характеристики нескольких популярных моделей USB-осциллографов разных производителей:

Модель	Каналы	Полоса	Частота дискретизации	Память	Особенности
Hantek 6022BE	2	20 МГц	48 МВыб/с	512К	Бюджетная модель
PicoScope 2206B	2	50 МГц	500 МВыб/с	32М	Мощное ПО

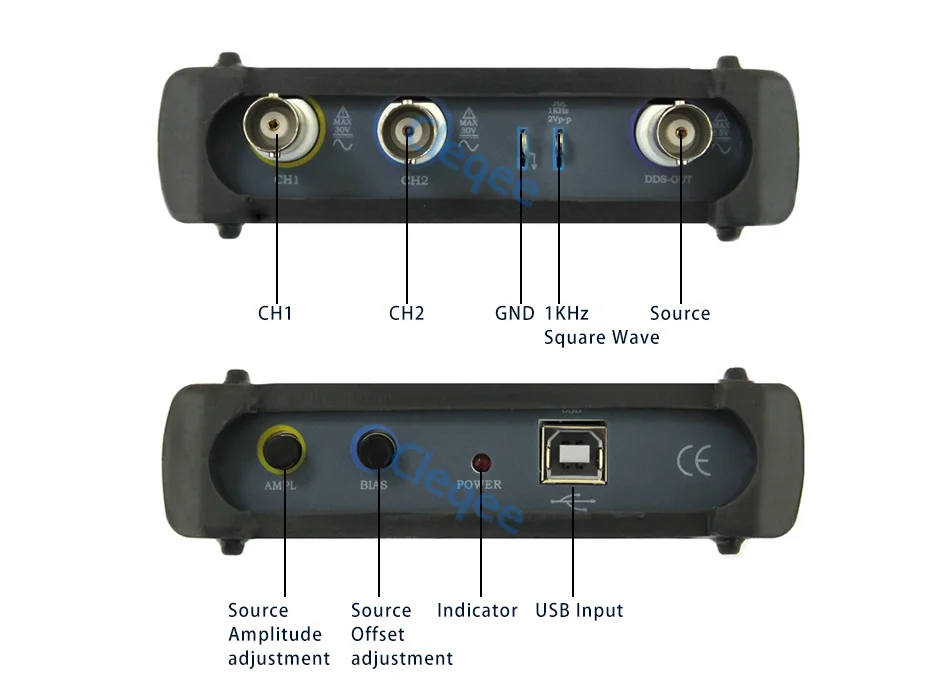

INSTRUSTAR ISDS205B	2	40 МГц	100 МВыб/с	1М	Встроенный генератор

При выборе конкретной модели следует учитывать соотношение цены и функциональности, а также качество программного обеспечения.

Программное обеспечение для USB-осциллографов

Важнейшим компонентом USB-осциллографа является программное обеспечение. Основные требования к ПО:

Интуитивно понятный интерфейс
Широкие возможности анализа сигналов
Гибкие настройки отображения
Функции математической обработки
Возможности автоматических измерений
Сохранение и экспорт данных
Режим удаленного управления

Многие производители разрабатывают собственное ПО для своих осциллографов. Некоторые модели поддерживают работу со сторонним программным обеспечением, например, популярной средой LabVIEW.

Применение USB-осциллографов

USB-осциллографы находят широкое применение в различных областях:

Разработка и отладка электронных устройств
Ремонт и диагностика оборудования
Научные исследования
Образовательные задачи
Автомобильная электроника
Аудио- и видеотехника
Измерения в полевых условиях

Компактность и возможность работы с ноутбуком делают USB-осциллографы особенно удобными для выездных работ и измерений в труднодоступных местах.

Советы по выбору USB-осциллографа

При выборе USB-осциллографа рекомендуется учитывать следующие моменты:

Определите требуемые технические характеристики исходя из решаемых задач
Изучите отзывы пользователей о качестве и надежности выбранных моделей

Обратите особое внимание на функциональность программного обеспечения
По возможности протестируйте демо-версию ПО перед покупкой
Учитывайте наличие дополнительных режимов (генератор, анализатор и т.д.)
Проверьте совместимость с вашей операционной системой
Оцените соотношение цена/качество для разных моделей

Правильно подобранный USB-осциллограф станет надежным помощником в решении широкого спектра измерительных задач.

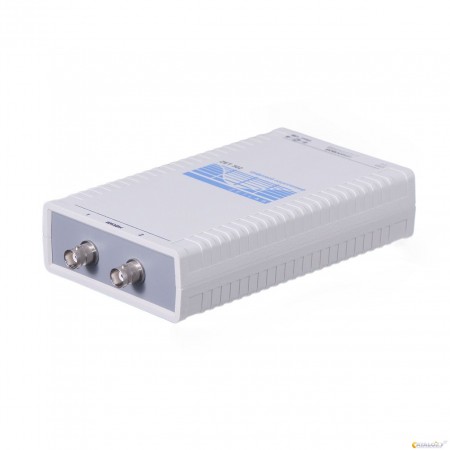

USB осциллограф ZET 302, принцип работы, структурная схема

Полоса пропускания до 20 МГц
Количество входных каналов: 2
Эффективная частота до 500 Мвыб/с

цена по запросу

Характеристики

USB осциллографов ZET 302

Аналоговый вход
Количество входных каналов	2
Частота преобразования	до 50 МГц
Частота выборки	до 500 Мвыб/с
Полоса пропускания	0. .20 МГц
Количество разрядов АЦП	8
Динамический диапазон	84 дБ
Максимальное входное напряжение	±50 В
Входное сопротивление	1 МОм
Защита входов при включенном питании	±200 В
Межканальное проникновение*	-50 дБ
Входная ёмкость	20 пФ
Связь на входе	постоянный ток, переменный ток
Поддерживаемые коэффициенты ослабления пробника	1X, 10X
Регистрация данных
Режимы регистрации данных	выборка, пиковая детекция, усреднение
Число усреднений в режиме усреднения	4, 8, 16, 32, 64
Интерполяция сигналов	линейная, sin(x)/x
Диапазон вольт/дел	2 мВ/дел — 5 В/дел 10 нс/дел — 50 сек/дел
Длина выборки в канале	6 000 выборок на канал
Длина выборки для БПФ	6 000 выборок на канал
Синхронизация
Виды синхронизации	по нарастающему фронту, по убывающему фронту
Источник синхронизации	канал 1, канал 2
Режимы синхронизации**	автоматический, обычный
Задержка синхронизации	до половины отображаемого интервала
Эксплуатационные характеристики
Габаритные размеры	115х180х35 мм
Вес	0,4 кг
Потребляемая мощность	5 Вт
Питание	+5 В

* Измеряется при одинаковых значениях вольт/дел и связи на входах.
** В обычном режиме сбор данных происходит только при выполнении условий синхронизации.

Преимущества

USB осциллографов ZET 302

Доступный

экономия затрат для новых открытий

Компактный

занимает минимум места на рабочем столе

Удобный

Понятный пользовательский интерфейс рабочей панели

НАЗНАЧЕНИЕ

USB осциллографов ZET 302

Цифровой USB осциллограф ZET 302 предназначен для наблюдения высокочастотных сигналов в диапазоне до 20 МГц. Применение 50 мегагерцового аналого-цифрового преобразователя и режима эквивалентной выборки позволяет увеличить эффективную частоту до 500 Мвыб/с.

Работа осуществляется через специализированную программную среду ZETSCOPE, эмулирующую работу с настольным осциллографом. Математическая обработка сигналов позволяет наблюдать спектр сигнала, оценивать параметры сигнала: среднее значение, среднеквадратическое значение, пиковое значение, полный размах, частоту сигнала, время периода. Дополнительные курсоры по вертикали и горизонтали облегчают задачу измерения индивидуальных параметров сигнала: время нарастания, время спада.

Основные функции

USB осциллографов ZET 302

Измерение

более 20 параметров электрического сигнала

Курсорные измерения

определение значения координат курсоров

Запись

результатов работы
в файл

Автоматизация

выполнение математических операций с сигналами

Визуализация

просмотр формы и спектров сигналов

Синхронизация

синхронный
сбор данных

Структурная схема

USB осциллографов ZET 302

Два независимых входа подключены к управляемым усилителям. Через усилители сигнал идёт на двухканальный АЦП.

Цифровой сигнальный процессор считывает оцифрованные данные с АЦП и сохраняет их во внутренней памяти для дальнейшей передачи контроллеру USB.

Назначение выводов разъёмов

USB осциллографов ZET 302

Общий вид цифрового осциллографа ZET 302 со стороны передней панели представлен ниже:

Общий вид цифрового осциллографа ZET 302 со стороны задней панели представлен ниже:

Назначение выводов цифрового входа/выхода (DB-9) представлено ниже:

Логические уровни: «0» = 0 В, «1» = +3.3 В

Принцип работы

USB осциллографов ZET 302

Управление всем набором функций цифрового USB осциллографа ZET 302 осуществляется в программе ZETSCOPE, имеющей интуитивно понятный интерфейс.

Виртуальная панель управления обеспечивает оперативный доступ к наиболее важным и востребованным функциям.

Базовая комплектация

USB осциллографов ZET 302

В комплект поставки USB осциллографа ZET 302 входят:

портативный осциллограф ZET 302
кабель HighSpeed USB 2. 0
адаптер 220 В для питания осциллографа
щупы для подключения к осциллографу
ПО ZETSCOPE
комплект документации

ZETLAB

+7 495 739-39-19
+7 499 116-70-69
[email protected]
Россия, 124460, г. Москва, г. Зеленоград, территория ОЭЗ Технополис Москва, ул. Конструктора Лукина, д. 14, стр. 12

Вход/Регистрация

Предприятие

О компании
Сервисное обслуживание
Скидки и акции
Сертификаты
Документация
Дилерам
Контакты
Форум
FAQ

Продукция

Анализаторы спектра
Тензометрические станции
Сейсмостанции
Цифровые датчики и контроллеры
Аналоговые датчики
Программное обеспечение ZETLAB
Аксессуары и опции

Цены действительны для резидентов Российской Федерации.
1992 — 2022 © (ООО «ЭТМС»)

осциллограф – обзор лучших моделей

Покупку нового осциллографа, стоит начать с вопросов, на которые вы должны, прежде всего, дать ответ себе:

Где будет использоваться прибор?
Для каких целей он Вам нужен?
Нужно ли вам измерять сигналы в нескольких точках одновременно?
Чему равна (в цифровом исчислении) амплитуда измеряемых вами сигналов?
Какова частота измеряемых вами сигналов?
Производится измерение повторяющихся сигналов или одиночных?
Вы проводите исследование сигналов в частотной области?

Главное достоинство аналогового осциллографа — отсутствие шума АЦП.

Возможно, Вы все еще являетесь приверженцем аналоговых приборов, но современный цифровой мир диктует свои условия, и возможности аналоговых не сравнятся с цифровыми запоминающими осциллографами.

Если точность передачи формы исследуемого вами сигнала не является для вас приоритетом в ваших наблюдениях и исследованиях — то вы смело останавливаетесь на цифровом.

USB – осциллограф — является представителем класса именно цифровых осциллографов. И они, в сравнении с аналоговыми, имеют ряд преимуществ.

А именно:

Небольшой и сравнительно легкий
Широкая полоса пропускания
Можно измерить одиночный сигнал
Удобный интерфейс
Цветной дисплей
Возможность сохранить и распечатать данные
Возможность цифровой обработки сигнала (быстрое преобразование Фурье, сложение, вычитание, интегрирование и др.)
Возможность использования цифровой фильтрации

Часто цифровые осциллографы могут включать в том же корпусе дополнительные устройства:

Логический анализатор (позволяет анализировать пакеты данных, например передаваемые через интерфейсы I2C, USB, CAN, SPI и прочие)
Генератор функций (сигналов произвольной формы)
Генератор цифровых последовательностей

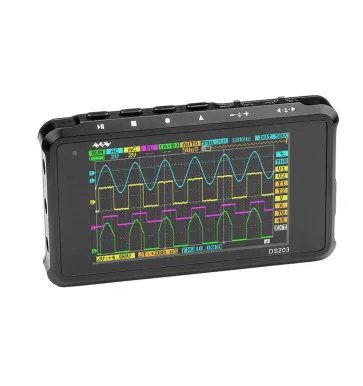

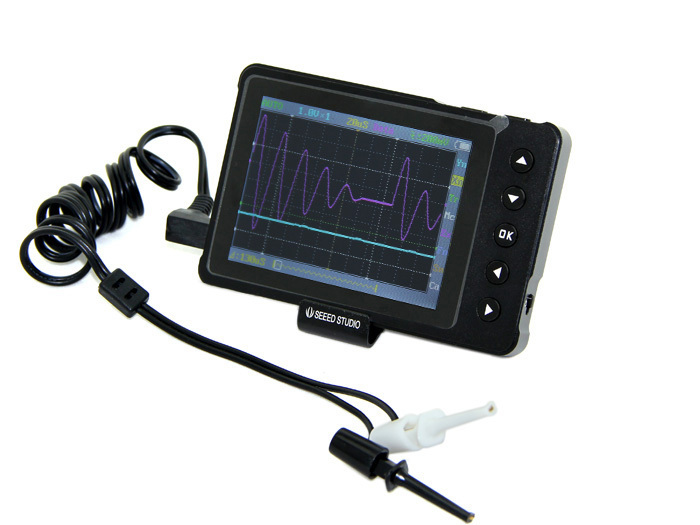

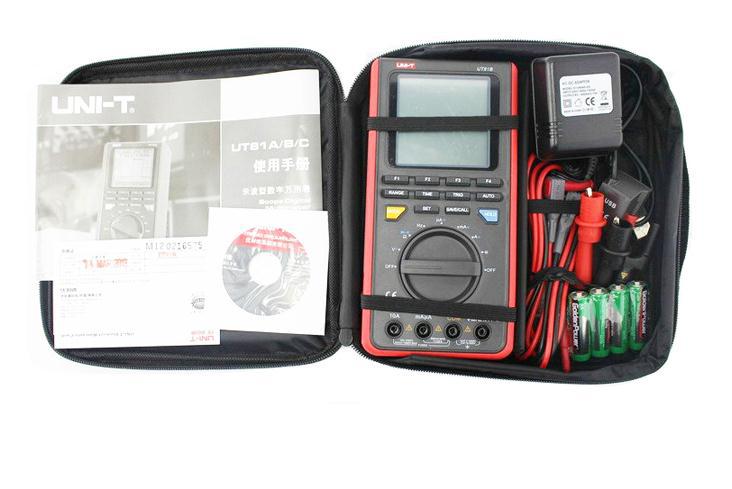

Если осциллограф выполнен в виде переносного устройства, то часто он совмещается с мультиметром, их еще называют скопметрами (иногда очень даже с неплохими характеристиками).

Неоспоримые достоинства этих устройств –универсальность, автономность и не большие размеры.

Выбрать новый осциллограф является достаточно сложной задачей, в связи с тем, что на рынке представлен широкий выбор производителей и их моделей.

Если вы решили заменить старый осциллограф или приобрести прибор необходимый для работы, и вы не обладатель больших аппетитов, то лучшим выбором для вас может стать именно USB — осциллограф. Все что вам нужно — это изучив характеристики — остановиться на определенном производителе и модели.

В первую очередь обратите внимание на производителя. Изучая различные модели, вы убедитесь, что внимание стоит обращать на производителя, постоянно усовершенствующего софт своей продукции и добавляющего новые возможности, при этом, не меняя платформу.

Сегодня обратим внимание на таких производителей как Hantek, Instrustar, SainSmart .

Их официальные сайты приведены по ссылкам ниже:

Hantek
Instrustar
SainSmart – хотя это скорее дистрибьютор

Рассматривая модели, стоит остановиться на приборах с полосой 40-60 мГц. Хотя последние модели техники, в частности новые ЖК_ТВ, могут в скором времени потребовать 100-120 мГц.

И все же посетив форумы на зарубежных площадках, вы убедитесь, что на них во мнениях отражается практически реальное положение вещей. Что же касается обзоров встречающихся на русскоязычных сайтах и видеообзоры, то они заключаются в основном из «давайте распакуем» и «наконец получил», и как бонус: «установим драйвера» и «потыкаем щупом». И как завершение — радость и «оно работает».

Но вы вряд ли после этого чтения и просмотра, вы сможете сделать какой- либо реальный технически обоснованный вывод, на чем же вам остановится.

Возвратимся к оценкам на зарубежных форумах.

SainSmart (третий по списку) отпал через несколько часов изучения — произведен не плохой продукт, а вот с софтом неувязка. Обновлений нет, а имеющийся — работает с багами. Мы же знаем не понаслышке, что софт решает многое.

Далее – Hantek (первый в списке),

фирма с именем, выпускает внушительный модельный ряд, включающий и бюджетные варианты. Однако и бюджетные и некоторые более поздние модели имеют одинаковый софт, при этом достаточно скромный. Функционал: обычный двулучевой осциллограф + простейший набор инструментов. Ни каких бонусов в виде добавочного софта с анализирующими прогами и т.д. нет. Это печалит.

На выходе, как вы видите: Hantek — пример элементарного минимализма, хотя с помощью софта можно было бы реализовать немалое количество дополнительного функционала и возможностей.

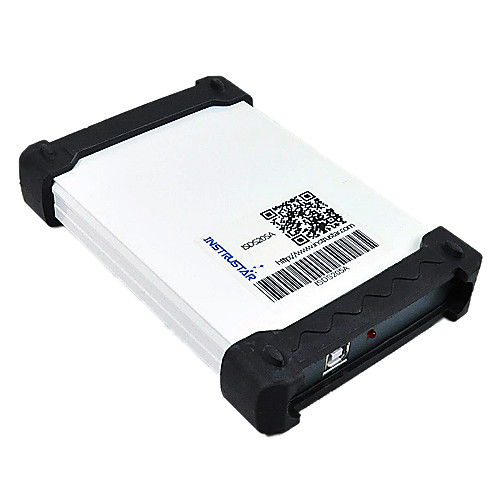

И второй в нашем списке, но не в рейтинге — Instrustar.

Наши (русскоязычные) обзоры утверждают, что практически весь ряд моделей 20,40,60 мГц базируется на основе одной платы с незначительными преобразованиями, а все остальное — делает софт.

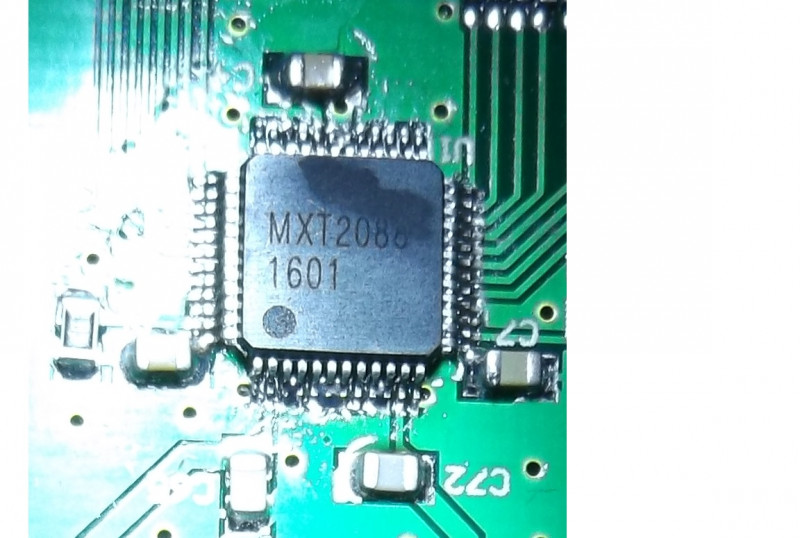

В принципе — обычный китайский ход — сделать одну железку и софтом ограничить потенциал нижней линейки моделей. Ан нет. Разные линейки моделей работают на разных чипах и имеют внутри отличное друг от друга программное обеспечение. И это привлекает.

Например, вы можете остановиться на модели Instrustar ISDS220B 60 мГц плюс DDS генератор до 20 мГц. Если вы скачаете и установите программное обеспечение даже в демонстрационном режиме — оно вас действительно порадует. Вы найдете множество настроек, начиная с цвета и фона интерфейса, до спектроанализатора, анализатора частотных характеристик и море различных фишечек с которыми даже в демо режиме вам будет, с чем разбираться.

И вообще — софт свежий, несмотря на возраст выпускаемой модели. Вывод — производитель «держит руку на» софте — исправляет ошибки и дополняет новыми функции. И это огромный плюс.

Как пример:

Окно в режиме professional, открыло четыре формы.

Вывод из всего выше сказанного напрашивается сам:

не спешите, анализируйте, исследуйте и делайте покупки с умом. Вам же пользоваться! До следующих обзоров лучших моделей.

USB-осциллограф | Perytech

простой в использовании интерфейс
Имеет режим логического анализатора и функции декодирования шины
Максимальная частота дискретизации 120-400 MS / с
Если вам нужно также измерить цифровой сигнал, вы можете выбрать наш MSO

Index

Что такое USB-осциллограф?
Преимущества USB-осциллографа
Особенности USB-осциллографа Perytech
В чем разница между осциллографом Perytech USB и другими недорогими осциллографами?
Попробуйте программное обеспечение
Как его купить?
Таблица спецификаций и цена

Что такое USB-осциллограф?

Разница между USB-осциллографами и обычными осциллографами заключается в том, что на осциллографе USB нет кнопок или экрана и подключен к компьютеру через USB. Затем устройство управляется компьютером, и результаты отображаются на экране компьютера. Следующее изображение является иллюстрацией используемого осциллографа USB:

Преимущества USB-осциллографа

По сравнению с обычным осциллографом осциллографы USB имеют следующие преимущества:

1. Небольшой размер, удобный для переноски.
2. Экран ПК больше, поэтому осциллограммы можно увидеть более четко.
3. Нет экрана, поэтому цена ниже.
4. Интерфейс ПК упрощает обработку и редактирование файлов.
5. Пользователи могут создавать собственные программы для управления осциллографом.

Особенности USB-осциллографа Perytech

Функция 1: простой в использовании интерфейс

Многие разработки программного обеспечения осциллографа USB для оконной формы, потому что эта форма проще всего разрабатывать. Однако такая конструкция сильно отличается от фактических осциллографов и вызывает трудности и неудобства для пользователей.

Конструкция программного обеспечения USB осциллографа Perytech аналогична конструкции реального осциллографа, как показано на следующем снимке экрана. Интерфейс чрезвычайно прост в использовании, и большинство пользователей могут работать со всеми функциями даже в отсутствие руководства пользователя.

Панель программного обеспечения может отображаться в пяти размерах или отображаться в полноэкранном режиме.

Функция 2: Мощная программная функция

Программное обеспечение включает в себя множество автоматических измерительных функций, таких как максимальное значение, минимальное значение, частота и период.

Функция курсоров полезна и удобна для написания отчетов.

В функции «Обзор» верхняя часть экрана показывает всю форму волны, а увеличенная часть формы сигнала показана ниже. Серую область можно перетаскивать вверх или верхнюю полосу прокрутки можно использовать для перемещения отображаемой секции.

Функция FFT может быть включена для просмотра частотной области. Функция FFT автоматически определяет пиковые значения.

Эквивалентная функция выборки: для периодических сигналов эта функция может анализировать сигналы и отображать их с частотой дискретизации 4 ГГц / с. Эта функция увеличивает разрешение выборки и предоставляет пользователю более подробную информацию.

Программное обеспечение осциллографа имеет множество математических функций, таких как добавление, вычитание, умножение, деление и квадрат.

Кривая Лиссажу, отображаемая в режиме XY.

Функция счетчика частоты имеет точность 0,1 Гц

Функция сохранения файла позволяет пользователям сохранять файлы в виде * .png, * .bmp или * .csv (файлы Excel) и * .txt или * .m (файлы MATLAB). На приведенном ниже рисунке используется функция «plot ()» MATLAB для рисования графика волны.

Функция 3: Функция укладки

Функция укладки используется для объединения нескольких осциллографов. До четырех осциллографов USB можно укладывать в виде 8-канального осциллографа.

Функция 4: Режим логического анализатора: легко декодировать цифровой протокол

Режим логического анализатора может декодировать данные шины и экономить время разработки. Этот режим может декодировать общий протокол, такой как: I2C, UART, I2S, PS2, CAN Bus, 1-Wire, S / PDIF, Lin Bus, Microwire, Miller, Manchester, SMBus и Modbus. Будет продолжено добавление и бесплатное обновление.

Режим логического анализатора предоставляет функцию «список пакетов». Эта функция может отображать пакет в окне, чтобы можно было наблюдать больше данных в одном окне. На следующем скриншоте отображается декодированная шина I2C и список пакетов.

Программное обеспечение Logic Analyzer демонстрирует

Функция 5: Предоставляет API LabVIEW

LabVIEW можно использовать для разработки программы измерений.

Особенность 6: стильный минималистский внешний вид

Осциллограф USB Perytech включает корпус из черного алюминиевого сплава с отличной текстурой. Корпус из сплава получает матовую обработку поверхности, чтобы внешний вид был очень модным. Внешний вид очень модный, с отличной текстурой. Устройство маленькое, легкое и удобное для переноски.

Передняя и задняя панели выполнены на лазерной гравировке. Это не только эстетично, но и не имеет проблем с пилингом в будущем.

В чем разница между осциллографами Perytech USB и другими недорогими осциллографами?

Следующая таблица сравнивает осциллограф USB Perytech с другими недорогими осциллографами. Модель осциллографа Perytech USB — DSO-2100.

Function	Perytech	Other
*Hardware trigger	Yes	No
AC/DC coupling	Yes	No
Maximum measured voltage(Probe x1)	40V	5V
Minimum voltage division	2mV	20mV
Current Probe Mode	Yes	No
Bandwidth limit	Yes	No
Frequency Counter	Yes	No
Equivalent Sampling	Yes	No
Trigger Delay	Yes	No
Sample Rate	60 MS/s @dual channel 120MS/s @single channel	48MS/s
Stack function	Yes	No
Software interface	Excellent	Poor
Logic Analyzer Mode	Yes	No

*Аппаратный триггер является важной частью осциллографа. Некоторые недорогие осциллографы не включают эту функцию, потому что это увеличивает стоимость, однако отсутствие этой функции приводит к многочисленным проблемам. Чтобы понять важность аппаратных триггеров, просмотрите следующее видео:

Попробуйте программное обеспечение

Программное обеспечение обеспечивает демонстрационный режим, поэтому вы можете сначала попробовать программное обеспечение без аппаратного обеспечения. См. Веб-страницу загрузки программного обеспечения. Вы можете скачать программное обеспечение.

Как можно приобрести наши продукты?

Существует четыре способа покупки нашей продукции.

1.Купите прямо от нас: Мы принимаем T / T, PayPal и Alipay. Пожалуйста, свяжитесь с нами напрямую. Связаться с нами

2.Покупка у ваших местных дилеров: вы можете искать дилеров рядом с вами и покупать у них. Ссылка на сайт

3.eBay: У нас также есть магазин eBay. Пожалуйста, не стесняйтесь посетить наш магазин eBay. eBay store

4.Amazon: Вы также можете приобрести наши продукты через Amazon. Не стесняйтесь посетить наш магазин Amazon. Amazon store.

аксессуары

Аксессуары USB Oscilloscope включают в себя: осциллографы корпуса, диски, зонд x 2, кабель USB 2.0.

Аксессуары DSO-U2400 включают в себя высококачественный 100-миллиметровый зонд x 2.

Аксессуары DSO-U2200 и DSO-U2100 включают в себя высококачественный 60-миллиметровый зонд x 2.

Таблица спецификаций и цена

Model	DSO-2100	DSO-2200	DSO-2400
Sampling Rate (use 1 channel)	120MS/s	240MS/s	400MS/s
Sampling Rate (use 2 channels)	60MS/s	120MS/s	200MS/s
Equivalent Sample	1. 2GS/s	2.4GS/s	4GS/s
Bandwidth	60MHz		100MHz
Channel	2
Memory	8k per Channel
Input Impedance	1MΩ±1% // 20pF±5%
Max. Input Voltage (for 1:1 probe)	40Vpk (DC + AC peak)
Input Coupling	AC, DC
Vertical Resolution	8 bits
Vertical Sensitivity	2mV/DIV to 5V/DIV (as 2-5-10 step)
Vertical Range	8 divisions
Offset Level	±4 divisions
Offset Increments	0. 1 division
DC Accuracy	±3%
Time Base Range	200 ms ~ 5 ns
Time Accuracy	25 ppm
Time Display Range	10 Divisions
Trigger Type	Rising, Falling, Delay-Trigger
Trigger Mode	Auto, Normal, Single
Trigger Level	±4 divisions
Trigger Increments	0.1 division
Measurement	Vpp, Vmax, Vmin, Vmean, Period, Frequency, Average, RMS, High, Low, Amplitude, Middle, Rise Time, Fall Time, +Overshoot, -Overshoot, +Preshoot, -Preshoot, +Width, -Width
Protocol Decode (LA Mode)	I2C, SPI, UART, I2S, PS2, 1-Wire, USB 1. 1, S/PDIF, CAN Bus, Lin Bus, Miller, Manchester, SM Bus, PM Bus, Modbus, DMX512, SWD, HDLC, RC-5, Wiegand, QI, HDMI CEC, DALI, UNI/O, MIDI, FlexRay, (be on the increase)
Calibration Output	3.3V, 1kHz
OS Support	Windows XP / Vista / Windows 7 / Windows 8.1 (32 & 64)/ Windows 10 (32 & 64)
Accessory probe	60MHz x 2		100MHz x 2
Dimensions	152 x 89 x 24 (mm)
Weight	230g
Warranty	3 years
Price(USD)	$99	$129	$230

Продукт имеет сертификаты CE и FCC.

Usb-осциллограф в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

HANTEK 6022BE USB осциллограф цифровой приставка

Доставка из г. Полтава

3 237.70 грн

Купить

Интернет-магазин «Налетай»

HANTEK 6022BL USB осциллограф цифровой приставка

Доставка из г. Полтава

3 679.30 грн

Купить

Интернет-магазин «Налетай»

Осциллограф USB портативный двухканальный логический анализатор регистратор ISDS205C

На складе в г. Кривой Рог

Доставка по Украине

3 539 грн

Купить

Liberty Tech

Двухканальный осциллограф INSTRUSTAR ISDS205X

На складе в г. Шостка

Доставка по Украине

4 940 грн

Купить

Интернет-магазин «RadioBox»

Осциллограф Цифровой планшетный двухканальный 100 МГц FNIRSI-1013D

На складе в г. Кривой Рог

Доставка по Украине

6 237 грн

Купить

Liberty Tech

Цифровой USB осциллограф приставка HANTEK 6022BE

На складе в г. Полтава

Доставка по Украине

3 237.70 грн

Купить

Интернет магазин «E-To4Ka»

Осциллограф USB Hantek 6022BE (20МГц, 2 канала, приставка)

На складе в г. Тернополь

Доставка по Украине

2 865 грн

Купить

Коллайдер

Осциллограф USB ISDS205A (20МГц, 2 канала, приставка)

На складе в г. Тернополь

Доставка по Украине

2 850 грн

Купить

Коллайдер

Цифровой USB-осциллограф Hantek DSO-6254BC (4ch, 250MHz, 1GSa/s)

Доставка по Украине

12 600 грн

Купить

ТОВ «Всеплюс»

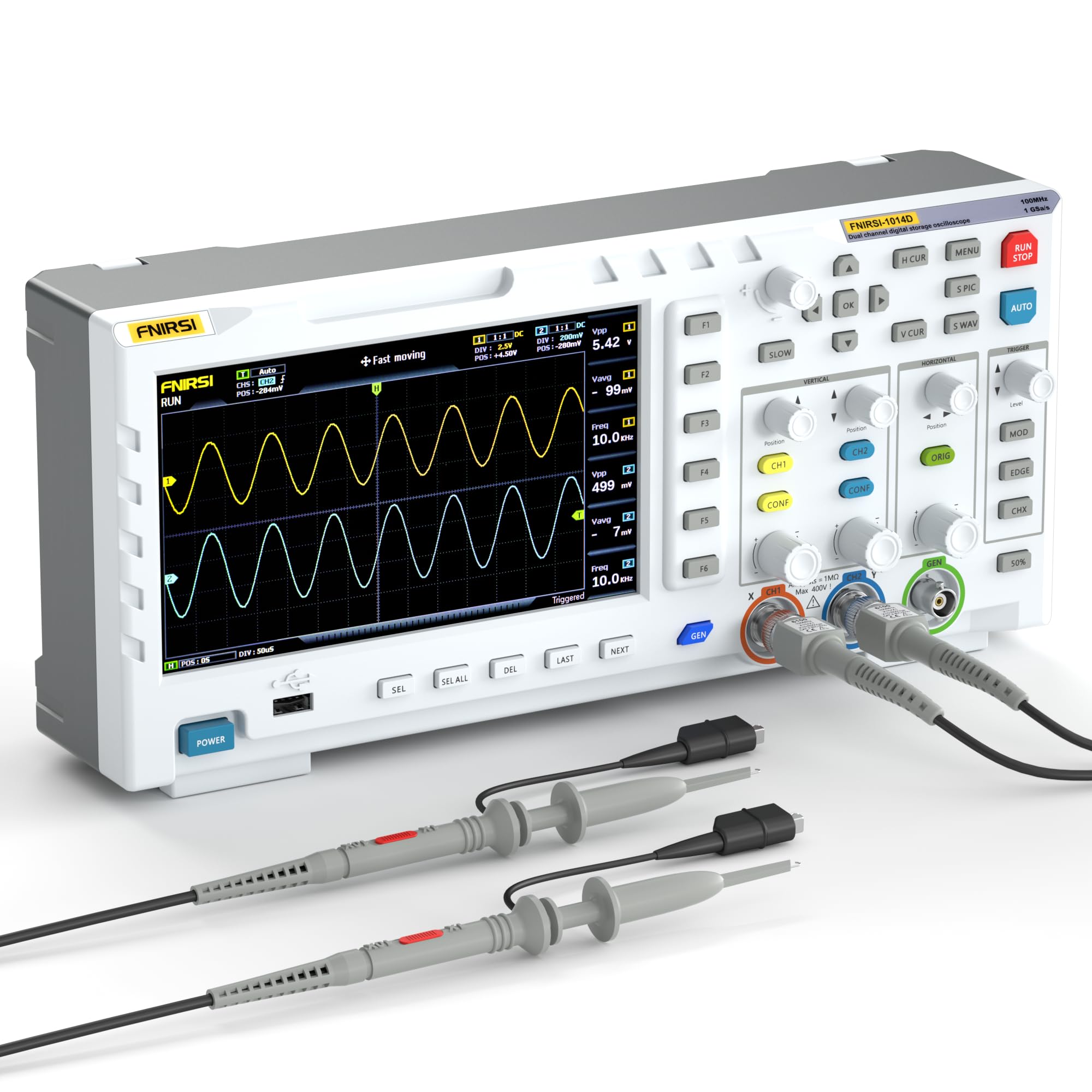

Осциллограф цифровой двухканальный FNIRSI-1014D 100 МГц с DDS генератором до 10 МГц

На складе в г. Кривой Рог

Доставка по Украине

8 312 грн

Купить

Liberty Tech

Осциллограф Цифровой планшетный двухканальный 100 МГц FNIRSI-1013D New ADS1013D

На складе в г. Кривой Рог

Доставка по Украине

6 271 грн

Купить

Liberty Tech

Цифровой USB осциллограф приставка HANTEK 6022BE

Доставка по Украине

по 3 679.3 грн

от 2 продавцов

3 679.30 грн

Купить

РезиStore

Осциллограф USB DSO-2090 USB [40 МГц, 2 канала, приставка]

Доставка по Украине

10 606.23 грн

Купить

Осциллограф USB HANTEK6022BE [20МГц, 2 канала, приставка]

Доставка по Украине

4 294 грн

Купить

Портативный осциллограф-мультиметр двухканальный OWON HDS242S

Заканчивается

Доставка по Украине

8 800 грн

Купить

МегаБайт

Смотрите также

На базе ПК с USB-накопителем 6022BE Осциллограф Стальной

На складе в г. Киев

Доставка по Украине

5 283 грн

Купить

ZAKYPKA — Интернет магазин

Цифровой мини-осциллограф (PC USB, 25 МГц, 1 канал) OWON RDS1021I

Доставка по Украине

по 5 550 грн

от 3 продавцов

5 550 грн

Купить

SIMVOLT, маркет вимірювальних приладів

Цифровой осциллограф (PC USB, 2×100МГц, 8 бит) OWON VDS6102

Доставка по Украине

по 12 950 грн

от 3 продавцов

12 950 грн

Купить

SIMVOLT, маркет вимірювальних приладів

Осциллограф на базе ПК с USB-накопителем Hantek 6022BE 6022BE Стальной

На складе в г. Киев

Доставка по Украине

4 755 грн

Купить

Оптовичек — Одесса

Компактный USB-осциллограф 2-x канальный OWON VDS3102

Доставка из г. Киев

12 015 грн

Купить

Интернет магазин «Tcommark»

Компактный USB-осциллограф 2-x канальный OWON VDS6102A (2х100 МГц, 14Бит)

Доставка из г. Киев

15 840 грн

Купить

Интернет магазин «Tcommark»

Компактный USB-осциллограф 2-x канальный OWON VDS6102 (2х100 МГц, 8Бит)

Доставка из г. Киев

12 105 грн

Купить

Интернет магазин «Tcommark»

Осциллограф PEN USB PSO2020 [20МГц, 100MS/с, 50В]

Доставка по Украине

4 943.29 грн

Купить

Интернет магазин «MICRO-TEXHИK»

Осциллограф USB DSO-2090 USB [40 МГц, 2 канала, приставка]

Доставка по Украине

10 264.14 грн

Купить

Интернет магазин «MICRO-TEXHИK»

Чип AXP202 QFN48 контроллер питания

Доставка по Украине

98 грн

81 грн

Купить

Promsnab

Чип AXP209 QFN контроллер питания

Заканчивается

Доставка по Украине

44 грн

36 грн

Купить

Promsnab

Осциллограф — приставка OWON VDS3104 (100 МГц, 4 канала, 1,0 ГВ/с)

Доставка из г. Киев

22 275 — 29 095 грн

от 2 продавцов

23 650 грн

Купить

ООО «МПР-КИП»

Осциллограф — приставка OWON VDS1022 (25 МГц, 2 канала, 100 МВ/с)

Доставка из г. Киев

4 050 — 5 520 грн

от 3 продавцов

4 300 грн

Купить

ООО «МПР-КИП»

Осциллограф — приставка OWON VDS3102 (100 МГц, 2 канала, 1 ГВ/с) При покупке с НДС +20%

Под заказ

Доставка по Украине

11 180 грн

Купить

ООО «МПР-КИП»

особенности работы, как выбрать модель

Автор Aluarius На чтение 5 мин. Просмотров 2.2k. Опубликовано 10.05.2020

Содержание

1 USB осциллограф – что это такое
- 1.1 Преимущества и недостатки такого варианта
2 Как выбрать подходящую модель на базе ПК, критерии
- 2.1 Где будет использоваться, параметры измеряемых сигналов
- 2. 2 Важные характеристики осциллографов
  - 2.2.1 Полоса пропускания
  - 2.2.2 Количество каналов
  - 2.2.3 Частота дискретизации
  - 2.2.4 Глубина памяти
  - 2.2.5 Быстрота обновления осциллограмм
3 Рейтинг лучших фирм, производителей и моделей

USB осциллограф – что это такое

Юсб осциллограф – это полноценный цифровой прибор, выполненный в виде микропроцессорной измерительной приставки, подключаемой к компьютеру через USB-порт и использующей его вычислительную мощь для наблюдения и дальнейшей обработки импульсов.

Преимущества и недостатки такого варианта

небольшой и сравнительно легкий;
широкая полоса пропускания;
измерение одиночного сигнала;
удобный интерфейс;
цветной дисплей;
сохранение, редактирование и распечатывание данных в текстовом формате;
цифровая обработка (сложение, вычитание, интегрирование и др.).

Но есть и недостатки:

большая погрешность данных;
меньше объем памяти по сравнению со стационарным.

Справка! Усб осциллограф, выполненный в виде переносного устройства, может быть совмещен с мультиметром.

Как выбрать подходящую модель на базе ПК, критерии

Разные виды осциллографов на базе ПК используют при диагностике неполадок автомобилей, двигателей машин и механизмов, бытовой техники, а также в радиоэлектронике.

Основными критериями выбора являются:

обработка сигнала, который поступает на входные каналы;
отображение результатов исследований на экране;
сохранение в записи процессов для упрощенного масштабирования и растяжки;
отметка событий, которые происходят во времени;
расчет средних значений и прочие математические действия, измерение амплитуды, периодов, время нарастания/спада импульса, и др.

Где будет использоваться, параметры измеряемых сигналов

USB модели исследуют амплитудные и временные параметры электрического сигнала, подаваемого на вход, и выводимого на экран. Они компактны в размерах и не требуют дополнительных источников питания. Экран монитора используется как дисплей, и позволяет увидеть высококачественные осциллограммы с высоким разрешением без искажений. Некоторые виды способны генерировать до 60 различных форм сигналов (синусоидальные, прямоугольные, треугольные, импульсные и т.д.). С помощью высокоскоростного аналого-цифрового преобразователя (АЦП) входной сигнал преобразуется в цифровой и обрабатывается компьютером. Полученную информацию можно сохранить на жесткий диск. Простота и понятность программного обеспечения, позволит с легкостью и безопасностью управлять приборами с клавиатуры или посредством мыши.

Важные характеристики осциллографов

Полоса пропускания

Отображает диапазон видимых на мониторе сигналов. Измеряется скоростью нарастания фронтов исследуемого параметра. Является самым низким значением частоты, поэтому для четкого изображения применяйте правило 3-х кратного увеличения.

Важно! Благодаря увеличенной полосе пропускания, снижается коэффициент погрешности наблюдения колебаний, фиксируются отдельно происходящие события.

Количество каналов

Число необходимых каналов варьируется в пределах от двух и до двадцати.

Двух и четырехканальные модели измеряют и сравнивают временные характеристики сигналов аналоговых устройств.

Восьми, шестнадцати или двадцатиканальные отлаживают цифровую систему, использующую параллельную передачу данных.

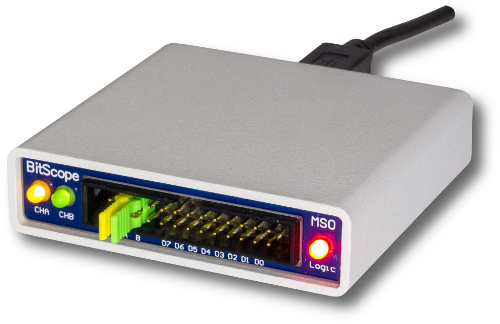

Осциллографы смешанных сигналов предлагают дополнительные каналы и расширяют возможности, благодаря поддержке функций логического и протокольного анализа. Они упрощают измерения и обеспечивают одновременное отображение на экране аналоговых колебаний, цифровых импульсов и данных протокольного анализа.

Внимание! Аналоговые и цифровые каналы осуществляют сбор данных синхронно, что позволяет согласовывать их во времени и анализировать в одном приборе.

Частота дискретизации

Это количество повторений взятия отсчетов непрерывного по времени сигнала, которые может захватить и отобразить прибор. Рекомендуемая величина должна не менее чем в 5 раз превышать наивысшую частотную составляющую измеряемого импульса. Для простых устройств величина составляет 1 2 Гвыб./с. Для устройств средней ценовой категории она составляет 5 10 Гвыб./с.

Важно! Чем выше показатель, тем больше шансов увеличить разрешение и увидеть одновременно происходящий процесс на экране.

Глубина памяти

Большой объем (глубина) памяти обеспечивает захват длительных сигналов с высоким разрешением вплоть до детального уровня благодаря высокостабильной частоте дискретизации (ЧД). Пользователи получают возможность просмотра более длительных периодов времени и быстрого определения аномалий сигнала или других важных событий.

Глубина памяти определяется максимально возможной длиной записи для одной выборки данных. Чем глубже память, тем более высокая ЧД может поддерживаться при захвате продолжительных периодов времени.

Чтобы вычислить необходимый показатель глубины, надо умножить время, отображенное на экране на желаемую ЧД.

Быстрота обновления осциллограмм

Это величина показывает с какой скоростью захватывается сигнал и происходит обновление изображения на экране. Более высокая скорость обновления позволяет прибору захватить и отобразить редкую аномалию или выброс.

Триггер

Это результат запуска устройства, при котором оно выдает устойчивое оповещение и отображение осциллограммы. При триггерном запуске происходит декодирование сигнала и одновременное отображение единичных событий. Применяется для синхронизации снимков.

Интерфейс

С помощью интерфейсов происходит передача данных из усб осциллографа в компьютер. Чем их количество разнообразнее, тем больше шансов экспортировать информацию в ПК.

Прикладное программное обеспечение

Автоматические измерения, встроенные функции анализа и наличие прикладных программ, экономят время и облегчают работу. Выбирая модель, скрупулёзно изучите технические особенности и программное обеспечение (ПО), чтобы не оказаться в неловкой ситуации.

Внимание! С помощью ПО, вы получите развернутую информацию о возможностях прибора.

Пробники

Пробник – элемент с помощью которого происходит подключение испытуемого устройства ко входу усб осциллографа с целью приема сигнала от него и просмотра формы на экране. На выбор пробника влияют тип решаемой задачи и исследуемые сигналы. Кроме того, при каждом подключении пробник является частью тестируемой схемы.

Рейтинг лучших фирм, производителей и моделей

Выбрать новый аппарат является сложной задачей, потому что на рынке представлен широкий выбор производителей и их моделей. Есть китайские, есть русские варианты. Судя по параметрам все хорошие. Все что вам нужно, это изучив характеристики остановиться на определенном производителе и модели. Представляем рейтинг лучших фирм-производителей, в порядке убывания, с выделением популярных видов.

1. Rigol DS1054Z
2. Jinhan JDS2022A

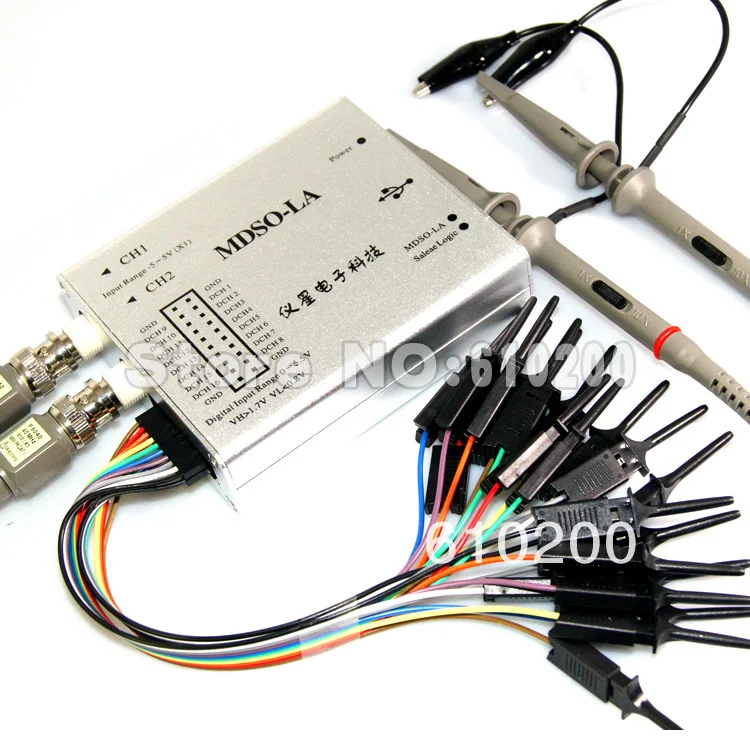

3. INTRUSTAR MDSO ISDS205A
4. Hantek 6022BE
5. DSO 062, 068, 138, 201

Обращайте внимание на тех производителей, которые регулярно обновляют софт и добавляют новые возможности, без замены платформы. Не покупайтесь на дешевый товар по хорошей цене, не торопитесь, проанализируйте, взвесьте все «за» и «против» и только после совершайте свою самую лучшую покупку! Вам же пользоваться!

Usb осциллограф из компьютера своими руками

Довольно часто в последнее время вместо того, чтобы сделать, к примеру, осциллограф из компьютера, многие предпочитают просто купить цифровой USB-осциллоскоп. Однако, пройдясь по рынку, можно понять, что на самом деле стоимость бюджетных осциллографов начинается приблизительно от долларов. А более серьезное оборудование и вовсе имеет цену в несколько раз больше. Именно для тех людей, которых не устраивает такая стоимость, актуальнее сделать осциллограф из компьютера, тем более что он позволяет решить большое количество задач. Одним из наиболее оптимальных вариантов является программа Osci, которая имеет интерфейс, схожий со стандартным осциллографом: на экране есть стандартная сетка, при помощи которой вы можете самостоятельно измерить длительность, или же амплитуду.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

Как сделать цифровой осциллограф из компьютера своими руками?

Компьютер в роли осциллографа

осциллограф из компьютера

Переделка компьютера в осциллограф

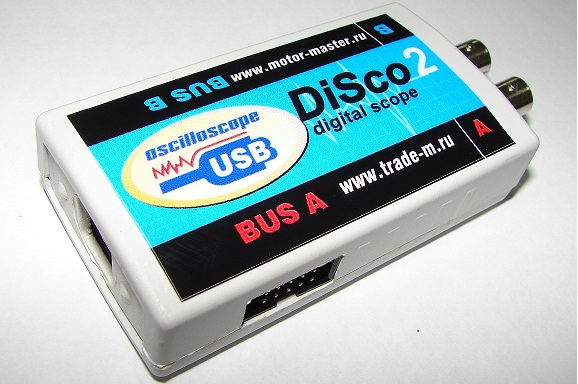

USB ОСЦИЛЛОГРАФ

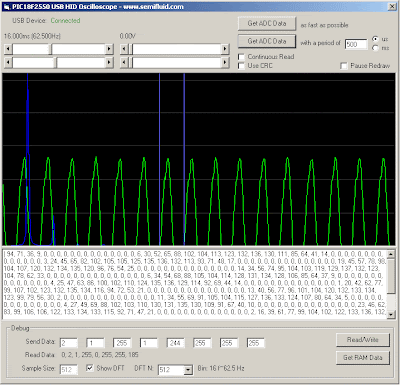

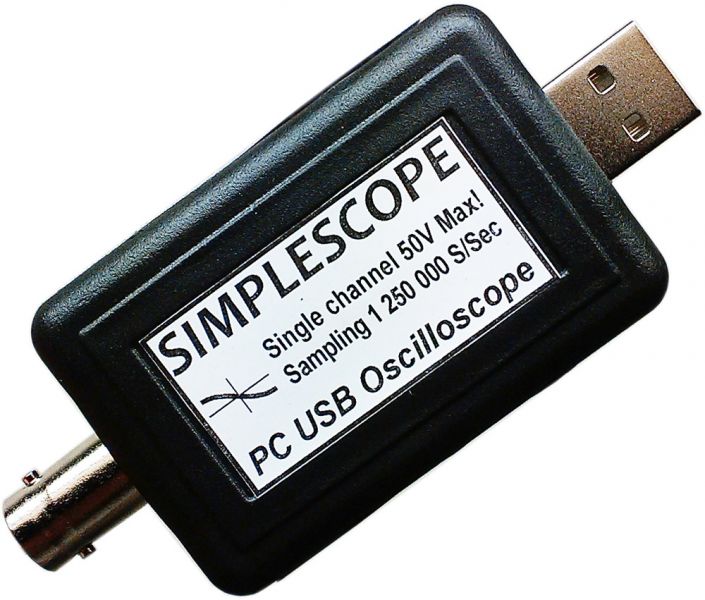

Простой USB-осциллограф

Простейший осциллограф из компьютера

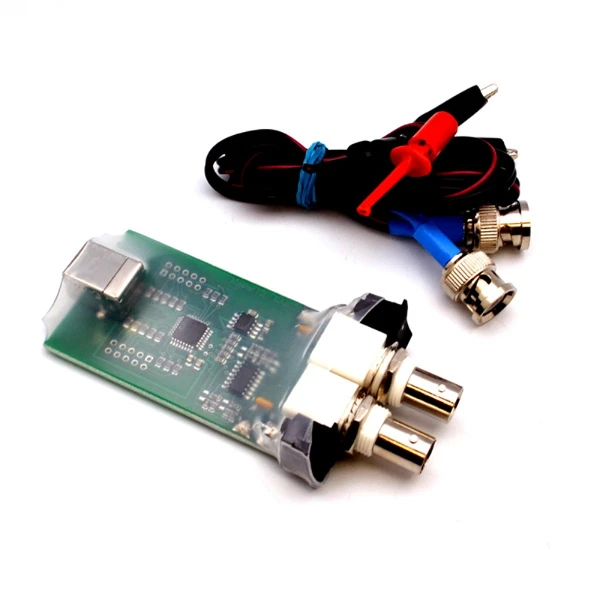

Цифровой USB осциллограф из компьютера. Схема и описание

Цифровой RS232 осциллограф для ПК

ОСЦИЛЛОГРАФ-ПРИСТАВКА К ПК

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: очень простой осциллограф + челлендж

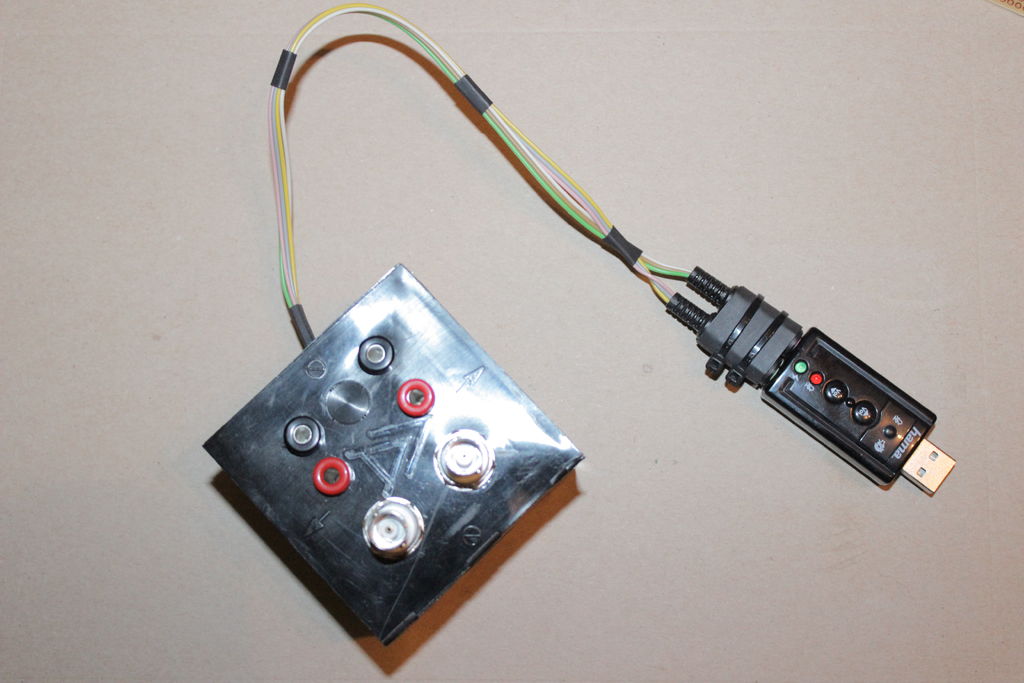

Как сделать цифровой осциллограф из компьютера своими руками?

Именно для тех людей, которых не устраивает такая стоимость, актуальнее сделать осциллограф из компьютера, тем более что он позволяет решить большое количество задач. Одним из наиболее оптимальных вариантов является программа Osci, которая имеет интерфейс, схожий со стандартным осциллографом: на экране есть стандартная сетка, при помощи которой вы можете самостоятельно измерить длительность, или же амплитуду.

Из недостатков данной утилиты можно отметить то, что она работает несколько нестабильно. В процессе своей работы программа может иногда зависать, а для того, чтобы потом ее сбросить, нужно будет использовать специализированный Task Manager.

Однако все это компенсируется тем, что утилита имеет привычный интерфейс, является достаточно удобной в использовании, а также отличается достаточно большим количеством функций, которые позволяют сделать полноценный осциллограф из компьютера. Сразу стоит отметить, что в комплекте этих программ есть специализированный генератор низкой частоты, однако его использование крайне не рекомендуется, так как он пытается полностью самостоятельно регулировать работу драйвера аудиокарты, что может спровоцировать необратимое отключение звука.

Если вы будете пробовать его применять, позаботьтесь о том, чтобы у вас была собственная точка восстановления или возможность сделать бэкап операционной системы. Это позволяет частично компенсировать те минусы, которые были указаны выше. Сделав такой осциллограф из компьютера своими руками, вы можете столкнуться со следующим: на малых уровнях сигнала как частотомер, так и вольтметр могут сильно искажать результаты, однако для начинающих радиолюбителей, которые не привыкли воспринимать эпюры в вольтах или же миллисекундах на деление, данная утилита будет вполне приемлемой.

Другой же ее полезной функцией является то, что можно осуществлять полностью независимую калибровку двух уже имеющихся шкал встроенного вольтметра. Так как входные цепи аудиокарты имеют специализированный разделительный конденсатор, компьютер в качестве осциллографа может использоваться исключительно с закрытым входом.

То есть на экране будет наблюдаться только переменная составляющая сигнала, однако, имея некоторую сноровку, при помощи этих утилит можно будет также провести измерение уровня постоянной составляющей. Это является довольно актуальным в том случае, если, например, время отсчета мультиметра не дает возможности зафиксировать определенное амплитудное значение напряжения на конденсаторе, который заряжается через крупный резистор. Нижний предел напряжения ограничивается уровнем шума и фона и составляет приблизительно 1 мВ.

Верхний предел имеет ограничения только по параметрам делителя и может достигать даже нескольких сотен вольт. Частотный диапазон непосредственно ограничивается возможностями самой аудиокарты и для бюджетных устройств составляет примерно от 0. Конечно, в данном случае рассматривается относительно примитивное устройство.

Но если у вас нет возможности, к примеру, использовать USB-осциллограф приставка к компьютеру , то в таком случае его применение вполне оптимально. Такой прибор может помочь вам в ремонте различной аудиоаппаратуры, а также может быть использован исключительно в учебных целях, особенно если дополнить его виртуальным генератором НЧ.

Помимо этого, программа-осциллограф для компьютера позволит вам сохранить эпюру для иллюстрации определенного материала или же с целью размещения в Интернете. Если вам нужна приставка к компьютеру осциллограф , то сделать его будет уже несколько сложнее. На данный момент в интернете можно найти достаточно большое количество различных схем таких устройств, и для постройки, к примеру, двухканального осциллографа вам нужно будет их продублировать.

Использование второго канала часто является актуальным в том случае, если нужно сравнивать два сигнала или же приставка к компьютеру осциллограф будет использоваться также с подключением внешней синхронизации. В преимущественном большинстве случаев схемы являются предельно простыми, однако таким образом вы сможете обеспечить самостоятельно довольно широкий диапазон доступных для измерения напряжений, используя при этом минимальное количество радиодеталей.

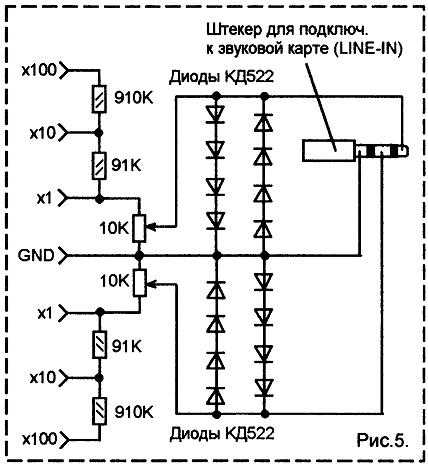

При этом аттенюатор, который строится по классической схеме, потребовал бы от вас использования специализированных высокомегаомных резисторов, а его входное сопротивление постоянно изменялось бы в случае переключения диапазона.

По этой причине вы бы испытывали определенные ограничения в использовании стандартных осциллографических кабелей, которые рассчитываются на входной импеданс не более 1 мОм. Для того чтобы линейный вход аудиокарты был защищен от возможности случайного попадания высокого напряжения, параллельно можно установить специализированные стабилитроны.

При помощи резисторов вы сможете ограничить ток стабилитронов. К примеру, если вы собираетесь использовать ваш компьютер-осциллограф генератор для измерения напряжения около Вольт, то в таком случае в качестве резистора можно будет задействовать два одноваттных или же один двухваттный резистор.

Они между собой различаются не только по своей мощности, но еще и по тому, какое напряжение в них является предельно допустимым. Также стоит отметить тот факт, что в этом случае вам потребуется и конденсатор, максимально допустимое значение для которого составляет Вольт. Нередко нужно изначально посмотреть переменную составляющую сравнительно небольшой амплитуды, которая при этом может отличаться довольно большой постоянной составляющей.

В таком случае на экране осциллографа с закрытым входом может быть такая ситуация, когда вы не увидите ничего, кроме переменной составляющей напряжения.

По той причине, что достаточно часто современные радиолюбители испытывают определенные трудности с тем, чтобы найти прецизионные резисторы, нередко случается так, что приходится использовать стандартные устройства широкого применения, которые нужно будет подогнать с максимальной точностью, так как сделать осциллограф из компьютера в противном случае не выйдет.

Высокоточные резисторы в преимущественном большинстве случаев стоят в несколько раз дороже по сравнению с обычными. При этом на сегодняшний день их чаще всего продают сразу по штук, в связи с чем их приобретение не всегда можно назвать целесообразным. В данном случае каждое плечо делителя составляется из двух резисторов, один из которых является постоянным, в то время как второй — подстроечный. Недостатком такого варианта является его громоздкость, однако точность ограничивается только тем, какие доступные параметры имеет измерительное устройство.

Второй вариант сделать компьютер в роли осциллографа — это подобрать пары резисторов. Точность в данном случае обеспечивается за счет того, что используются пары резисторов из двух комплектов с достаточно большим разбросом. Здесь важно изначально сделать тщательное измерение всех устройств, а затем выбрать пары, сумма сопротивлений которых является наиболее соответствующей выполняемой вами схеме. Перед тем как сделать осциллограф из компьютера своими руками, необходимо изучить возможные недостатки такого устройства.

В первую очередь можно отметить трудоемкость, а также необходимость применения большого количества резисторов. Ведь чем более длинным будет список используемых вами устройств, тем более высокой будет конечная точность проводимых измерений.

Стоит отметить, что подгонка резисторов посредством удаления части пленки на сегодняшний день иногда используется даже в современной промышленности, то есть таким способом часто делается осциллограф из компьютера USB или какой-нибудь другой.

Однако при этом сразу стоит отметить, что если вы собираетесь подгонять высокоомные резисторы, то в таком случае резистивная пленка ни в коем случае не должна быть прорезана насквозь. Все дело в том, что в таких устройствах она наносится на цилиндрическую поверхность в форме спирали, поэтому производить подпил нужно предельно осторожно, чтобы исключить возможность разрыва цепи. На данный момент такой способ можно назвать наиболее простым и быстрым, но при этом он позволяет получить неплохие результаты, что и делает его оптимальным для проведения работ в домашних условиях.

Есть несколько правил, которые нужно соблюдать в любом случае, если вы собираетесь проводить подобные работы:. Другими словами, в розетку может втыкаться исключительно провод, соединяющийся с резистором, который располагается в схеме адаптера и имеет номинал 1 мегом.

Если же вы пытаетесь включить в сеть кабель, который соединяется с корпусом, то практически во всех случаях это приводит к самым неприятным последствиям. После того как вы увидите напряжение сети на вашем экране, в окошко калибровки нужно буде ввести значение При этом стоит отметить, что вольтметр после этого должен показать вам результат в виде мВ или же приближенное к нему. Помимо всего прочего, не стоит забывать, что форма напряжения в современных электросетях отличается от синусоидальной, так как на сегодняшний день электроприборы выпускаются с импульсными блоками питания.

Именно по этой причине вам нужно будет ориентироваться не просто на видимую кривую, но и на ее синусоидальное продолжение. Автор Евгений Андреевич August 15, Обсудить 0. Что нужно использовать?

Похожие статьи USB-осциллограф своими руками: схема Как выбрать мультиметр? Виды мультиметров и их характеристики Кварцевый резонатор как проверить? Проверка кварцевых резонаторов Как сделать стробоскоп своими руками. Стробоскоп на светодиодах Где находится датчик коленвала? Как проверить датчик коленвала датчик синхронизации Диодный мост: принцип работы, сфера применения Программатор своими руками.

Программатор для PIC своими руками.

Компьютер в роли осциллографа

Осциллограф — инструмент, который имеется почти у каждого радиолюбителя. Но для начинающих он стоит слишком дорого. Компьютер отлично подойдёт для такой переделки, причём его функциональность и внешний вид никак не пострадают. Принципиальная схема осциллографа сложна для понимания начинающего радиолюбителя, поэтому рассматривать её нужно не целиком, а предварительно разбив на отдельные блоки:. Сигнал с исследуемого устройства поступает через вход Y на входной делитель, задающий чувствительность измерительного контура. После прохождения предварительного усилителя и линии задержки он попадает на конечный усилитель, который управляет вертикальным отклонением индикаторного луча.

Похожие запросы для осциллограф из компьютера. осциллограф из компьютера своими руками · осциллограф из компьютера usb · осциллограф из.

осциллограф из компьютера

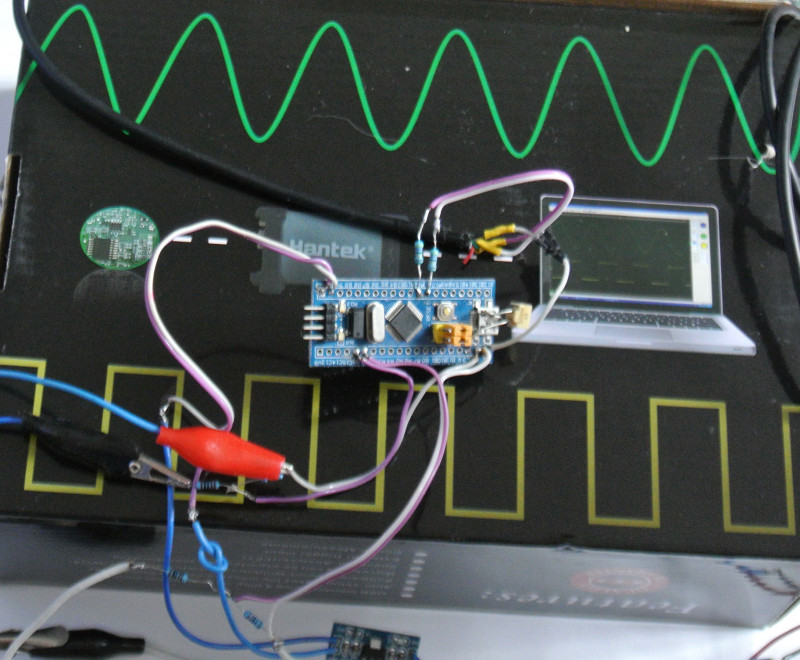

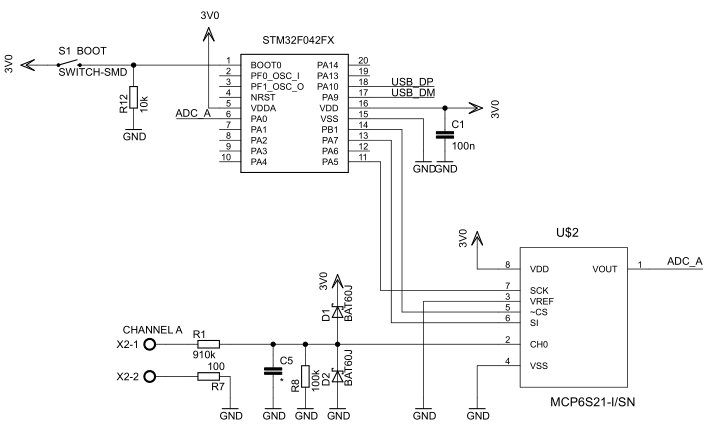

Вот некоторые характеристики осциллографа на STM Как видим, осциллограф имеет нестандартное входное сопротивление, поэтому стандартные осциллографические щупы к нему не подойдут и для измерения напряжений свыше 6,6 В придется делать делитель с согласованием именно на 20 кОм. Еще небольшое пояснение по поводу частоты дискретизации. Многие ошибочно полагают что это и есть полоса пропускания. В действительности это вовсе не так. Будем говорить что на период приходится точка. Этого количества точек более чем достаточно чтобы четко отрисовать сигнал. Но если мы подадим на вход сигнал кГц, период которого составляет 5 микросекунд, то уже на этот период мы получим 2,3 точку. Из 2 точек невозможно построить сигнал и оценить его параметры.

Переделка компьютера в осциллограф

Блог new. Технические обзоры. Опубликовано: , Перейти в магазин.

Сегодня часто вместо того, чтобы сделать, например, осциллограф из компьютера, большинство людей предпочитают просто приобрести USB-осциллоскоп.

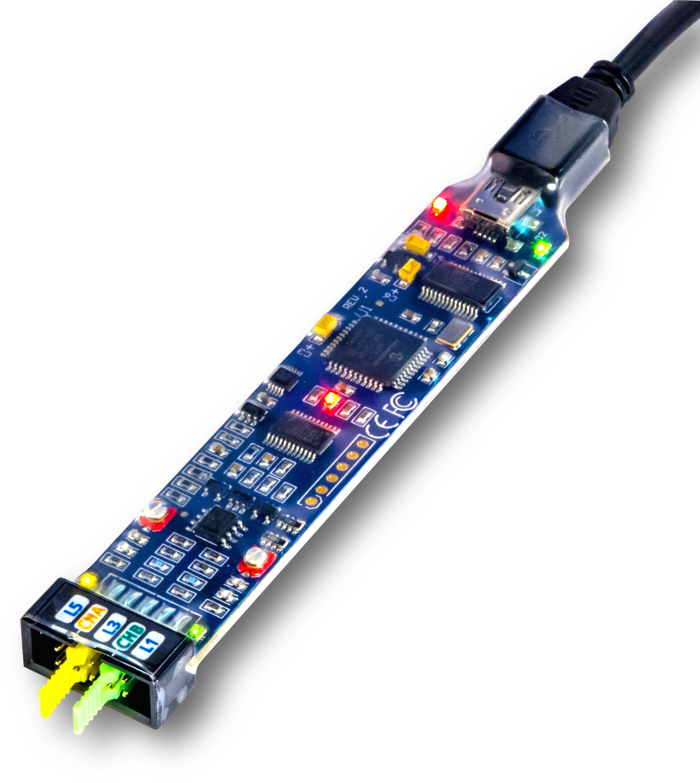

USB ОСЦИЛЛОГРАФ

О том, как собрать самый простой адаптер для программного виртуального осциллографа, пригодный для использования в ремонте и настройке аудиоаппаратуры. В статье рассказывается также о том, как можно измерить входной и выходной импеданс и как рассчитать аттенюатор для виртуального осциллографа. Как изготовить кабель-щуп для низкочастотного виртуального осциллографа? Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты? Как припаять штекер к экранированному кабелю.

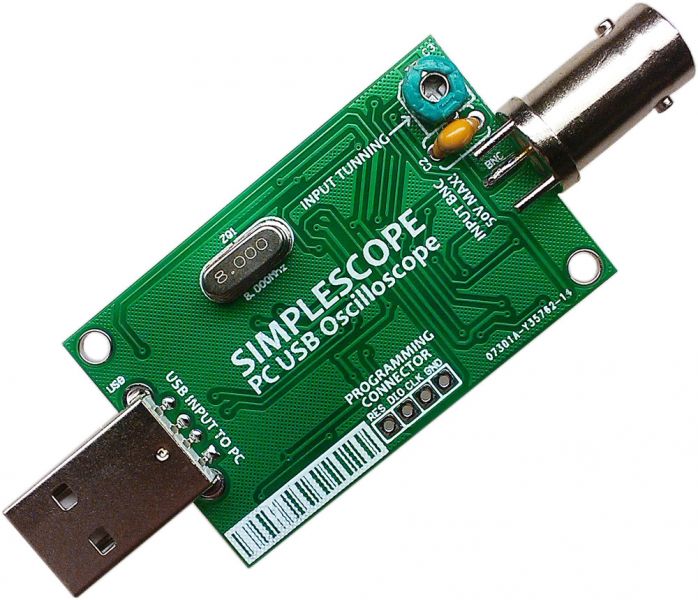

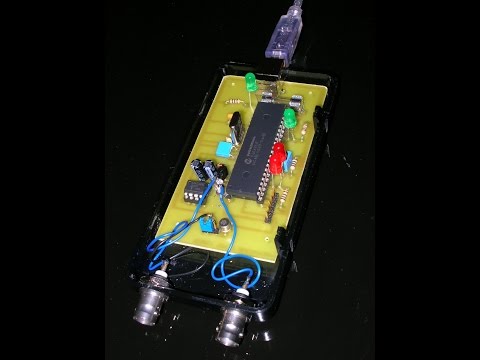

Простой USB-осциллограф

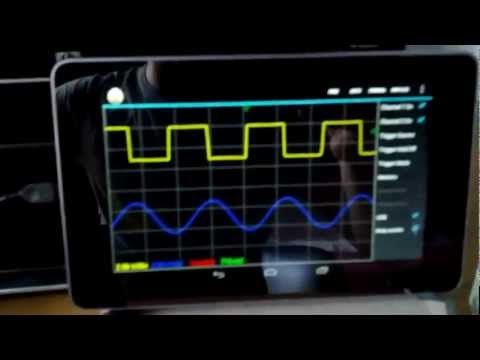

Осциллограф из компьютера! Видео с доработкой самодельного усилителя для наушников: ru-clip. Как собрать согласующую схему — приставку для превращения нашего ПК в интересный прибор для радио творчества и ремонтов, из подручных ср.. Радиолюбитель и программист. Осциллограф из компьютера Владимир Иванов. Searches related to осциллограф из компьютера. USB осциллограф своими руками — схема Kotel Sovetov.

Usb-осциллограф. Продажа, поиск, поставщики и магазины, цены в Украине.

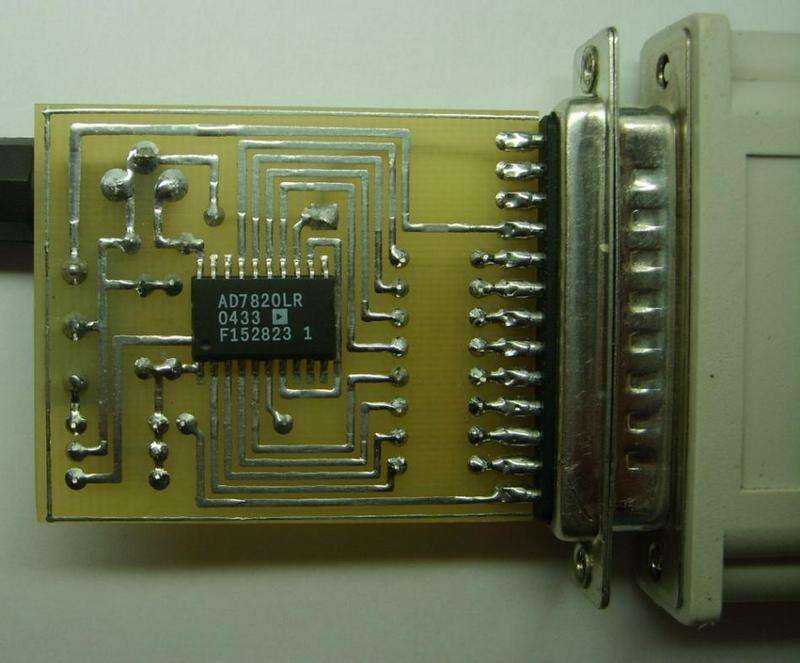

Простейший осциллограф из компьютера

Не может такого быть. Опять же — одинаковые микроконтроллеры. Можно изменить частоту выборок. В представленом варианте производится 10 выборок в секунду.

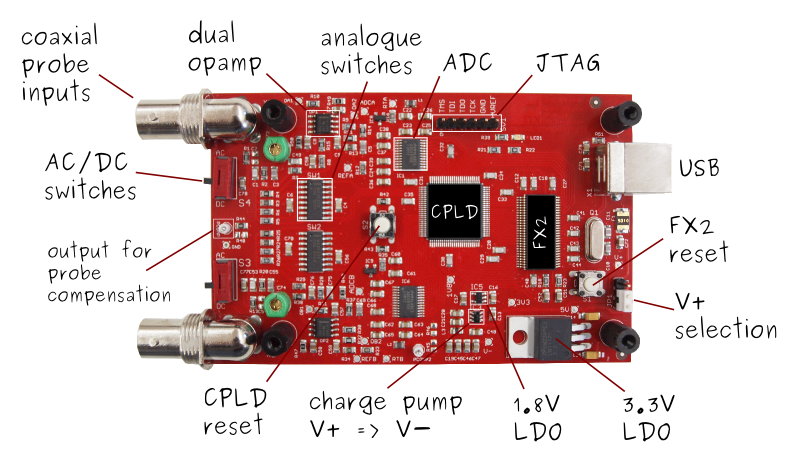

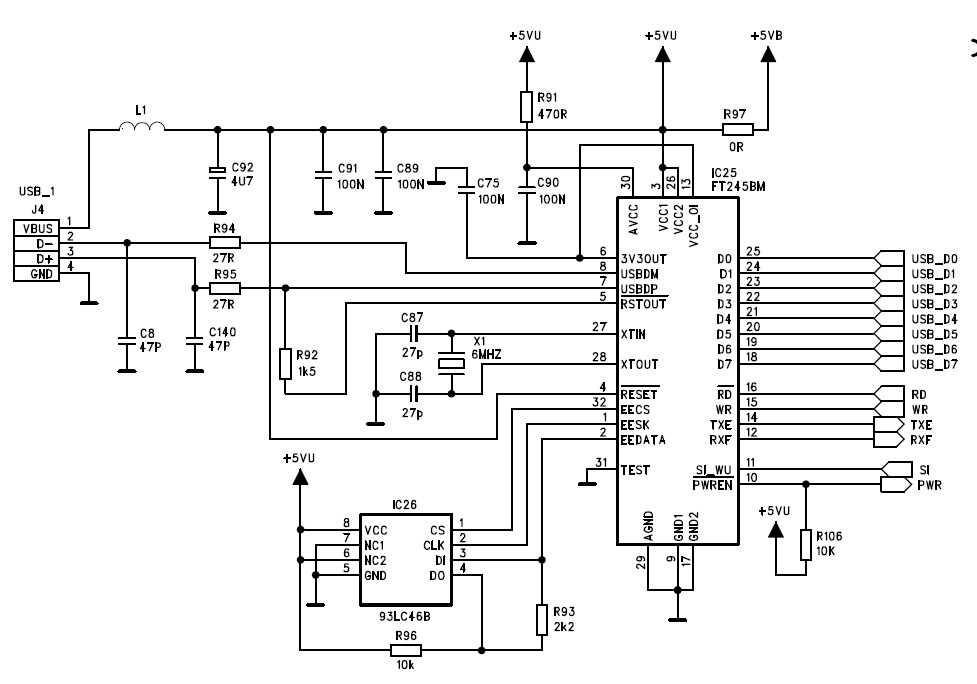

Цифровой USB осциллограф из компьютера. Схема и описание

ВИДЕО ПО ТЕМЕ: Осциллограф из компьютера

Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям.

В наше время использование различных измерительных устройств, построенных на базе взаимодействия с персональным компьютером, достаточно много.

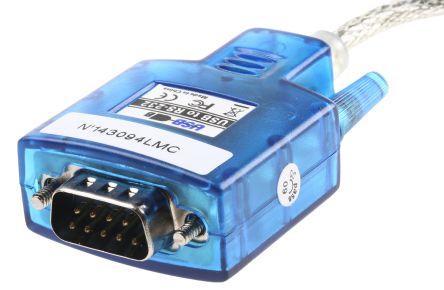

Цифровой RS232 осциллограф для ПК

Переделка БП Здравствуйте, уважаемые форумчане! Холодильник Liebherr icbn переделка, переделка с инвертора на обычный Прошу ногами не пинать сам я не холодильщик нужны разъяснения : Холодильник Liebherr icbn , При тыкании щупом осциллографа С За неимением лучшего, очень даже хочется взять. Осциллограф С Скоро мне отдавать товарищу СА, собираюсь на днях купить сабж.

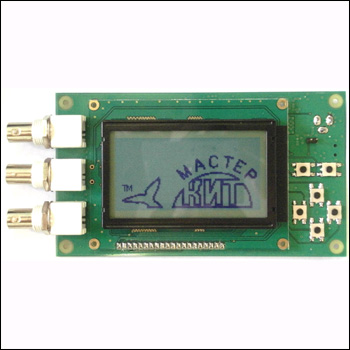

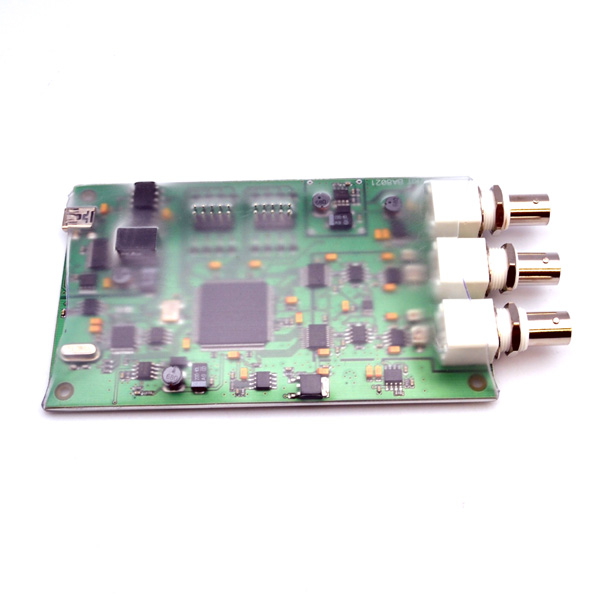

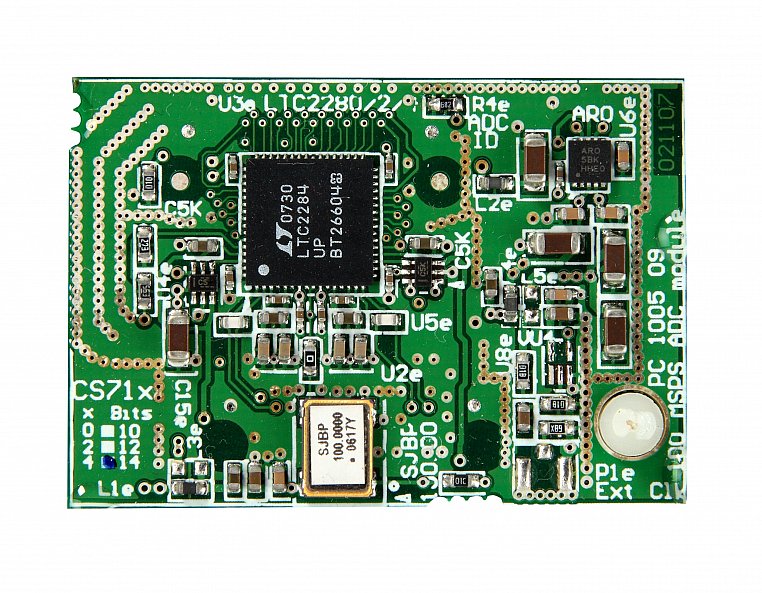

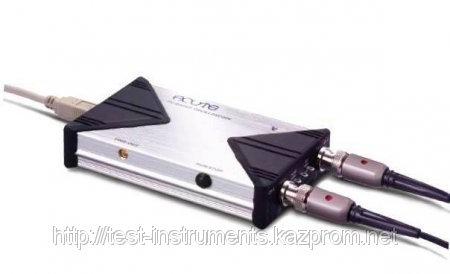

ОСЦИЛЛОГРАФ-ПРИСТАВКА К ПК

Полоса пропускания 60 МГц, Разрешение 8 бит. Глубина записи 10 М точек. Габартиные размеры х х 18 мм. Отличительной чертой данных моделей является ультратонкий вего 18 мм корпус.

Осциллограф | Пико Технология

Осциллографы и регистраторы данных
Автомобилестроение
Пресс
Карьера

Дом
Товары
Скачано
Форум
Поддержка
Библиотека
Новости
О компании

Дом
Продукты
Осциллографы

Pico — лидер рынка осциллографов для ПК — современная альтернатива традиционным настольным осциллографам.

Высококачественные функции, такие как последовательное декодирование и тестирование ограничения по маске, включены в стандартную комплектацию — никаких более дорогих «опций», за которые нужно платить. У нас также есть долгая история добавления новых функций посредством бесплатных обновлений программного обеспечения — ваш PicoScope становится лучше.

Сравнительная таблица осциллографов

PicoScope

^®

Линейка сверхкомпактных 8-разрядных осциллографов и осциллографов смешанных сигналов (MSO). Модели 2000B предлагают больше памяти и пропускной способности. Все модели питаются от USB и имеют встроенный генератор сигналов и генератор сигналов произвольной формы.

Каналы	2 или 4 (+16 цифровых с MSO)
Полоса пропускания	от 10 до 100 МГц
Максимальная выборка	1 Гвыб/с
Память	от 8 кСм до 128 мс
Цена от	^£ 95

PicoScope

^®

8-разрядные осциллографы общего назначения и осциллографы смешанных сигналов (MSO), в которых высокая частота дискретизации сочетается с лучшей в своем классе глубокой буферной памятью. Все модели имеют встроенный генератор функций и генератор сигналов произвольной формы.

Каналы	2 или 4 (+16 цифровых с MSO)
Полоса пропускания	от 50 до 200 МГц
Максимальная выборка	1 Гвыб/с
Память	от 64 мс до 512 мс
Цена от	^£ 449

PicoScope

^®

Осциллографы высокого разрешения с разрешением от 12 до 16 бит. Низкий уровень шума и искажений обеспечивают непревзойденную точность передачи сигнала. Все они питаются от USB, и большинство из них включают в себя AWG. Серия включает модели с дифференциальным входом.

Каналы	2, 4 или 8
Полоса пропускания	от 5 до 20 МГц
Максимальная выборка	80 Мвыб/с
Память	от 10 мс до 256 мс
Цена от	^£ 659

PicoScope

^®

Осциллографы с гибким разрешением. Прорывная технология АЦП позволяет использовать аппаратные разрешения от 8 до 16 бит. Сочетает высокую частоту дискретизации серии PicoScope 3000 с высоким разрешением серии PicoScope 4000.

Каналы	2 или 4 (+16 цифровых с MSO)
Полоса пропускания	от 60 до 200 МГц
Максимальная выборка	1 Гвыб/с
Память	от 128 мс до 512 мс
Цена от	^£ 959

PicoScope

^®

Высокопроизводительные осциллографы с полосой пропускания до 1 ГГц, 8- или 8-12-битным гибким разрешением и сверхглубокой памятью захвата, которая обеспечивает длительность захвата 200 мс при максимальной частоте дискретизации 5 Гвыб/с. Дополнительные модули MSO добавляют до 16 цифровых каналов.

Каналы	4 или 8 (+ 16 цифровых, опционально с MSO)
Полоса пропускания	от 300 МГц до 1 ГГц
Максимальная выборка	5 Гвыб/с
Память	от 1 GS до 4 GS
Цена от	^£ 3235

Пикоскоп

^®

Уникальные осциллографы PicoScope SXRTO и стробоскопические осциллографы для анализа данных глазковой диаграммы, скорости и джиттера до 16 Гбит/с. Оптическая частота 9,5 ГГц, восстановление тактовой частоты и дифференциальные опции TDR/TDT.

Каналы	2 или 4
Полоса пропускания	от 5 ГГц до 25 ГГц
Максимальная выборка	500 Мвыб/с
Память	250 кС
Цена от	^£ 8685

Отзывы

Комплект (2408B) имеет очевидное качество, прост в настройке и калибровке, а бесплатно загружаемое программное обеспечение требует разумного обучения. Превосходный набор, превосходная поддержка, что еще я могу сказать.
Роп Оннор
Я использую пикоскоп 4224 уже много лет. Я путешествую за границу, так что это было идеально из-за его физических размеров. Хранение сигналов на моем ноутбуке очень просто, что позволяет мне быстро отправлять сигналы по электронной почте своим коллегам.
Андрей
Не так много USB-прицелов работает на Win, Mac и Linux, так что это доказывает мне, что ребята из Pico действительно заботятся о нас, клиентах. Это значительно упростило мое решение, когда я собирался купить USB-прицел.
Рауль Трифан
Мы используем Picoscope 6404D в течение достаточно долгого времени и поражены его точностью и мощной эмуляцией при работе с многочисленными оценками сигналов.
Дж Моханти
PicoLog TC-08: Это очень хорошее устройство, которое стабильно и надежно работает.
Джефф Хьюлетт
Отличный прицел. У меня была странная проблема — она не работала на одном из моих компьютеров. Служба поддержки предоставила мне первоклассный сервис. Если бы я мог поставить 6 звезд за обслуживание клиентов — я бы сделал это.
Нильс Ларсен
Идеальный партнер для разработки приводов шаговых двигателей с энкодером. Поскольку прилагаемое программное обеспечение действительно стабильно, этот тип устройства является отличным инструментом для больших задач!
Гельмут Шёттнер
Великолепное оборудование на вес золота
Найджел Клинч
Настолько прост в использовании и превосходит все другие, которыми я когда-либо пользовался.
Джон Д. Самсинг
Вместо веб-камеры на экране настольного осциллографа было предложено использовать PicoScope для обмена осциллограммами через демонстрацию экрана.
Сначала мы немного колебались… но это сработало безупречно, и теперь все отправляются за покупками пикоскопов!
T Lövskog • Старший вице-президент по инновациям в Additude AB
Большая функциональность в компактном размере. Мне очень нравится перемещать указатель мыши в определенную позицию, и время и напряжение отображают значения в этой точке. Калибровочное оборудование очень просто с этой функцией.
Дон Хорейн

USB-осциллографы и осциллографы смешанных сигналов

2-канальные, 4-канальные модели и модели MSO
6 инструментов в одном
Ультракомпактный дизайн
Полоса пропускания до 100 МГц
Буферная память до 128 мс
Стандартно декодировать 19 последовательных протоколов
USB подключен и запитан
Программное обеспечение для Windows, Linux и Mac

Полноценная испытательная и измерительная лаборатория

Вы можете использовать PicoScope серии 2000 в качестве усовершенствованного осциллографа, анализатора спектра, функционального генератора, генератора сигналов произвольной формы и декодера протокола без дополнительной настройки. Модели со смешанными сигналами также имеют 16-канальный логический анализатор. Полноценная лаборатория электроники в одном компактном недорогом устройстве с питанием от USB.

Модели PicoScope 2000A обеспечивают непревзойденное соотношение цены и качества и идеально подходят для обучения, хобби и использования в полевых условиях. В лаборатории низкая стоимость позволяет использовать один эндоскоп на человека вместо того, чтобы делиться им.

Модели PicoScope 2000B обладают дополнительными преимуществами большой емкости памяти (до 128 мс), более высокой пропускной способностью (до 100 МГц) и более высокой скоростью обновления сигналов. Модели PicoScope 2000B обеспечивают производительность для расширенного анализа сигналов. Они идеально подходят для проектирования, отладки и последовательного декодирования.

Панель «Настройка прицела» слева дает краткое руководство по моделям, спецификациям и ценам.

Дисплей осциллографа, показывающий увеличение, линейки и измерения

Высококлассный осциллограф

В основе каждого PicoScope 2000 лежит усовершенствованный осциллограф, который предлагает все, что вы ожидаете, и многое другое:

Круговой буфер на 10 000 осциллограмм
Скорость обновления до 80 000 сигналов в секунду
Проверка предела маски
Расширенная математика и фильтрация
Измерения со статистикой
Расширенный цифровой запуск
Повышение разрешения до 12 бит

Более подробную информацию об указанных выше и многих других параметрах можно найти на вкладке «Характеристики».

Логический анализатор / способность смешанных сигналов

Серия PicoScope 2000 включает модели смешанных сигналов, которые включают 16 цифровых входов, так что вы можете просматривать цифровые и аналоговые сигналы одновременно.

Цифровые входы могут отображаться индивидуально или в именованных группах с двоичными, десятичными или шестнадцатеричными значениями, отображаемыми на дисплее в стиле шины. Отдельный логический порог от –5 В до +5 В может быть определен для каждого 8-битного входного порта. Цифровой триггер может быть активирован любой битовой последовательностью в сочетании с необязательным переходом на любом входе. Усовершенствованные логические триггеры могут быть установлены либо на аналоговые, либо на цифровые входные каналы, либо на оба, чтобы обеспечить комплексный запуск по смешанному сигналу.

Цифровые входы расширяют возможности последовательного декодирования. Вы можете декодировать последовательные данные по всем аналоговым и цифровым каналам одновременно, что дает вам до 18 каналов данных. Например, вы можете одновременно декодировать несколько сигналов SPI, I²C, шины CAN, шины LIN и FlexRay!

Примечание к приложению: отладка шины I²C с помощью осциллографа смешанных сигналов PicoScope

Элементы управления осциллографом:
Все элементы управления PicoScope в аналоговой области, включая масштабирование, фильтрацию и генератор сигналов, доступны в режиме цифрового сигнала MSO.
Последовательное декодирование:
Декодированные данные могут отображаться над осциллограммой или в таблице стилей электронной таблицы.
Разделенный экран:
PicoScope может одновременно отображать как аналоговые, так и цифровые сигналы. Разделенный экран можно отрегулировать так, чтобы было больше или меньше места для аналоговых сигналов.
Аналоговые сигналы:
Просмотр аналоговых сигналов, коррелированных по времени с цифровыми входами. Большая область дисплея с высоким разрешением обеспечивает четкое отображение нескольких аналоговых и цифровых входов.
Кнопка цифровых каналов:
Настройка и отображение цифровых входов. Просмотр аналоговых и цифровых сигналов на одной и той же временной шкале.
Формат отображения:
Отображение выбранных битов по отдельности или группами в числовом формате или формате ASCII.

Осциллограф смешанных сигналов / логический анализатор (для описания наведите курсор на красные кружки)

Элементы управления осциллографом:
Все элементы управления PicoScope в аналоговой области, включая масштабирование, фильтрацию и генератор сигналов, доступны в цифровом сигнале MSO режим.
Кнопка цифровых каналов:
Настройка и отображение цифровых входов. Просмотр аналоговых и цифровых сигналов на одной и той же временной шкале.
Последовательное декодирование:
Декодированные данные могут отображаться над осциллограммой или в таблице стилей электронной таблицы.
Аналоговые сигналы:
Просмотр аналоговых сигналов, коррелированных по времени с цифровыми входами. Большая область дисплея с высоким разрешением обеспечивает четкое отображение нескольких аналоговых и цифровых входов.
Разделенный экран:
PicoScope может одновременно отображать как аналоговые, так и цифровые сигналы. Разделенный экран можно отрегулировать так, чтобы было больше или меньше места для аналоговых сигналов.
Формат отображения:
Отображение выбранных битов по отдельности или группами в числовом формате или формате ASCII.

Декодирование последовательной шины и анализ протокола

PicoScope может декодировать 1-Wire, ARINC 429, CAN & CAN FD, DALI, DCC, DMX512, Ethernet, FlexRay, I²C, I²S, LIN, Manchester, MIL-STD -1553, MODBUS, PS/2, SENT, SPI, UART (RS-232/RS-422/RS-485) и данные протокола USB 1. 1 в стандартной комплектации. -платные обновления программного обеспечения.

Можно захватить и декодировать несколько протоколов, единственным ограничением является количество доступных каналов (18 для моделей MSO). Возможность наблюдать за потоком данных через мост (например, за шиной CAN на входе, шиной LIN на выходе) невероятно эффективна.

Буферы глубокой памяти делают модели PicoScope 2000B идеальными для последовательного декодирования, поскольку можно захватывать и декодировать многие тысячи кадров данных.

Увеличение количества точек в БПФ до 1 миллиона увеличивает разрешение по частоте и снижает уровень шума.

Анализатор спектра БПФ

Спектральное представление отображает амплитуду в зависимости от частоты, открывая детали, которые в противном случае были бы скрыты в представлении осциллографа. Он идеально подходит для обнаружения шума, перекрестных помех или искажений в сигналах.

Вы можете отображать несколько представлений спектра вместе с представлениями осциллографа одних и тех же данных. На дисплей можно добавить полный набор автоматических измерений в частотной области, включая THD, THD+N, SNR, SINAD и IMD. К спектру можно применить тест ограничения по маске, и вы даже можете использовать режим AWG и спектр вместе для выполнения анализа скалярной сети с разверткой.

Модели PicoScope 2000B позволяют вычислять БПФ до 1 миллиона точек за миллисекунды, обеспечивая превосходное разрешение по частоте. Увеличение количества точек в БПФ также снижает уровень шума, выявляя скрытые сигналы.

Генератор сигналов произвольной формы (AWG) и генератор функций

Все осциллографы серии PicoScope 2000 имеют встроенный генератор функций и генератор сигналов произвольной формы (AWG), которые выводят сигналы на BNC на передней панели.

Генератор функций может создавать синусоидальные, прямоугольные, треугольные сигналы и сигналы постоянного тока, а также многое другое, в то время как генератор сигналов произвольной формы позволяет импортировать пользовательские формы сигналов из файлов данных или создавать и изменять их с помощью встроенного графического редактора сигналов произвольной формы.

Помимо управления уровнем, смещением и частотой, расширенные параметры позволяют вам перемещаться по диапазону частот. В сочетании с расширенным спектральным режимом с такими опциями, как удержание пика, усреднение и линейная/логарифмическая оси, это создает мощный инструмент для тестирования характеристик усилителя и фильтра.

Модели PicoScope 2000B имеют параметры запуска, которые позволяют выводить один или несколько циклов сигнала при выполнении различных условий, таких как срабатывание осциллографа или сбой теста предела маски.

Анализатор частотных характеристик / график Боде

Загрузите новые функции или напишите свои собственные

Комплект для разработки программного обеспечения (SDK) позволяет вам писать собственное программное обеспечение и включает драйверы для Microsoft Windows, Apple Mac (OS X) и Linux (включая Raspberry Pi и BeagleBone).

Пример кода показывает, как взаимодействовать со сторонними программными пакетами, такими как Microsoft Excel, National Instruments LabVIEW и MathWorks MATLAB.

Существует также активное сообщество пользователей PicoScope, которые делятся кодом и приложениями на форуме Pico и в разделе PicoApps на веб-сайте picotech.com. Анализатор частотной характеристики, показанный напротив, является одним из самых популярных сторонних приложений.

Характеристики

Характеристики осциллографа | Пико Технология

Осциллографы и регистраторы данных
Автомобилестроение
Пресс
Карьера

Дом
Товары
Скачано
Форум
Поддержка
Библиотека
Новости
О компании

Дом
Продукты
Осциллографы
Диапазон осциллографов PicoScope

каналов
Полоса пропускания
Буферная память
Разрешение
Цена
Показать только:
Осциллографы смешанных сигналов
Генератор сигналов, встроенный в
Генератор сигналов произвольной формы, встроенный в
Осциллографы с питанием от USB

Продукт	каналов	МСО	Полоса пропускания	Частота дискретизации	Память	Разрешение	СГ	AWG	Питание от USB	Цена
Продукт	каналов	МСО	Полоса пропускания	Частота дискретизации	Память	Разрешение	SG	AWG	Питание от USB	Цена
Пикоскоп 2205A	2		25000	200	16000	8	тик	тик	тик	185,00 фунтов стерлингов
Пикоскоп 2204A	2		10000	100	8000	8	тик	тик	тик	115,00 фунтов стерлингов
Пикоскоп 4262	2		5000	10	16000000	16	тик	тик	тик	1025 фунтов стерлингов
Пикоскоп 9301-25	2		25000000	1	32000	16	тик			16 345,00 фунтов стерлингов
Пикоскоп 9302-25	2		25000000	1	32000	16	тик			17 315,00 фунтов стерлингов
Пикоскоп 9311-20	2		20000000	15000000	32000	16	тик			15 955,00 фунтов стерлингов
Пикоскоп 9321-20	2		20000000	15000000	32000	16	тик			22 595,00 фунтов стерлингов
PicoScope 3205D MSO	2	тик	100000	1000	256000000	8	тик	тик	тик	1045,00 фунтов стерлингов
PicoScope 3206D MSO	2	тик	200000	1000	512000000	8	тик	тик	тик	1 365,00 фунтов стерлингов
PicoScope 3404D MSO	4	тик	70000	1000	128000000	8	тик	тик	тик	1 175,00 фунтов стерлингов
PicoScope 3405D MSO	4	тик	100000	1000	256000000	8	тик	тик	тик	1 515,00 фунтов стерлингов
PicoScope 3406D MSO	4	тик	200000	1000	512000000	8	тик	тик	тик	1 985,00 фунтов стерлингов
PicoScope 3204D MSO	2	тик	70000	1000	128000000	8	тик	тик	тик	819,00 фунтов стерлингов
Пикоскоп 3203D	2		50000	1000	64000000	8	тик	тик	тик	449,00 фунтов стерлингов
PicoScope 3203D MSO	2	тик	50000	1000	64000000	8	тик	тик	тик	699,00 фунтов стерлингов
Пикоскоп 3403D	4		50000	1000	64000000	8	тик	тик	тик	709,00 фунтов стерлингов
PicoScope 3403D MSO	4	тик	50000	1000	64000000	8	тик	тик	тик	959,00 фунтов стерлингов
Пикоскоп 3204D	2		70000	1000	128000000	8	тик	тик	тик	609,00 фунтов стерлингов
Пикоскоп 3205D	2		100000	1000	256000000	8	тик	тик	тик	799,00 фунтов стерлингов
Пикоскоп 3206D	2		200000	1000	512000000	8	тик	тик	тик	1 165,00 фунтов стерлингов
Пикоскоп 3404D	4		70000	1000	128000000	8	тик	тик	тик	939,00 фунтов стерлингов
Пикоскоп 3405D	4		100000	1000	256000000	8	тик	тик	тик	1 295,00 фунтов стерлингов
Пикоскоп 3406D	4		200000	1000	512000000	8	тик	тик	тик	1755,00 фунтов стерлингов
Пикоскоп 9341-20	4		20000000	15000000	32000	16	тик			21 435,00 фунтов стерлингов
PicoScope 2205A MSO	2	тик	25000	500	48000	8	тик	тик	тик	369,00 фунтов стерлингов
Пикоскоп 2405A	4		25000	500	48000	8	тик	тик	тик	369,00 фунтов стерлингов
Пикоскоп 2206B	2		50000	500	32000000	8	тик	тик	тик	299,00 фунтов стерлингов
Пикоскоп 2206B MSO	2	тик	50000	1000	32000000	8	тик	тик	тик	499,00 фунтов стерлингов
Пикоскоп 2406B	4		50000	1000	32000000	8	тик	тик	тик	489,00 фунтов стерлингов
Пикоскоп 2207B	2		70000	1000	64000000	8	тик	тик	тик	419,00 фунтов стерлингов
Пикоскоп 2207B MSO	2	тик	70000	1000	64000000	8	тик	тик	тик	639,00 фунтов стерлингов
Пикоскоп 2407B	4		70000	1000	64000000	8	тик	тик	тик	689,00 фунтов стерлингов
Пикоскоп 2208B	2		100000	1000	128000000	8	тик	тик	тик	569,00 фунтов стерлингов
Пикоскоп 2208B MSO	2	тик	100000	1000	128000000	8	тик	тик	тик	819,00 фунтов стерлингов
Пикоскоп 2408B	4		100000	1000	128000000	8	тик	тик	тик	929,00 фунтов стерлингов
Пикоскоп 4444	4		20000	400	256000000	14			тик	1065,00 фунтов стерлингов
Пикоскоп 9341-25	4		25000000	1	32000	16	тик			24 995,00 фунтов стерлингов
Пикоскоп 9311-15	2		15000000	15000000	32000	16	тик			11 945,00 фунтов стерлингов
Пикоскоп 9302-15	2		15000000	15000000	32000	16	тик			11 325,00 фунтов стерлингов
Пикоскоп 9301-15	2		15000000	15000000	32000	16	тик			10 465,00 фунтов стерлингов
Пикоскоп 5242D	2		60000	1000	128000000	16	тик	тик	тик	959,00 фунтов стерлингов
Пикоскоп 5243D	2		100000	1000	256000000	16	тик	тик	тик	1 345,00 фунтов стерлингов
Пикоскоп 5244D	2		200000	1000	512000000	16	тик	тик	тик	1625 фунтов стерлингов
Пикоскоп 5442D	4		60000	1000	128000000	16	тик	тик	тик	1 385,00 фунтов стерлингов
Пикоскоп 5443D	4		100000	1000	256000000	16	тик	тик	тик	1895,00 фунтов стерлингов
Пикоскоп 5444D	4		200000	1000	512000000	16	тик	тик	тик	2 285,00 фунтов стерлингов
PicoScope 5242D MSO	2	тик	60000	1000	128000000	16	тик	тик	тик	1195 фунтов стерлингов
PicoScope 5243D MSO	2	тик	100000	1000	256000000	16	тик	тик	тик	1 585,00 фунтов стерлингов
PicoScope 5244D MSO	2	тик	200000	1000	512000000	16	тик	тик	тик	1865,00 фунтов стерлингов
PicoScope 5442D MSO	4	тик	60000	1000	128000000	16	тик	тик	тик	1 625,00 фунтов стерлингов
PicoScope 5443D MSO	4	тик	100000	1000	256000000	16	тик	тик	тик	2125 фунтов стерлингов
PicoScope 5444D MSO	4	тик	200000	1000	512000000	16	тик	тик	тик	2 525,00 фунтов стерлингов
Пикоскоп 9404-05	4		5000000	1000000	250000	12	тик			г. 11 545,00 фунтов стерлингов
Пикоскоп 9404-16	4		16000000	2500000	250000	12	тик			19 635,00 фунтов стерлингов
Пикоскоп 6824E	8	тик	500000	5000	4000000000	12	тик	тик		10 995,00 фунтов стерлингов
Пикоскоп 6804E	8	тик	500000	5000	2000000000	8	тик	тик		8 795,00 фунтов стерлингов
Пикоскоп 6403E	4	тик	300000	5000	1000000000	8	тик	тик		3755,00 фунтов стерлингов
Пикоскоп 6404E	4	тик	500000	5000	2000000000	8	тик	тик		5 635,00 фунтов стерлингов
Пикоскоп 6424E	4	тик	500000	5000	4000000000	12	тик	тик		6 735,00 фунтов стерлингов
Пикоскоп 4224A	2		20000	80	256000000	12	тик	тик	тик	659,00 фунтов стерлингов
Пикоскоп 4424A	4		20000	80	256000000	12	тик	тик	тик	1025 фунтов стерлингов
Пикоскоп 4824A	8		20000	80	256000000	12	тик	тик	тик	1 905,00 фунтов стерлингов
Пикоскоп 9402-05	2		5000000	1000000	250000	12				8 685,00 фунтов стерлингов
Пикоскоп 9402-16	2		16000000	2500000	250000	12				14 805,00 фунтов стерлингов
Пикоскоп 6405E	4	тик	750000	5000	4000000000	8	тик	тик		7 415,00 фунтов стерлингов
Пикоскоп 6406E	4	тик	750000	5000	4000000000	8	тик	тик		9 895,00 фунтов стерлингов
Пикоскоп 6425E	4	тик	750000	5000	4000000000	12	тик	тик		8 515,00 фунтов стерлингов
Пикоскоп 6426E	4	тик	1000000	5000	4000000000	12	тик	тик		11 545,00 фунтов стерлингов

*Частота дискретизации в реальном времени показана для PicoScope серии 2000–6000. Частота дискретизации эквивалентного времени (ETS) показана для PicoScope серии 9000.

Отзывы

Комплект (2408B) имеет очевидное качество, прост в настройке и калибровке, а бесплатно загружаемое программное обеспечение требует разумного обучения. Превосходный набор, превосходная поддержка, что еще я могу сказать.
Роп Оннор
Я использую пикоскоп 4224 уже много лет. Я путешествую за границу, так что это было идеально из-за его физических размеров. Хранение сигналов на моем ноутбуке очень просто, что позволяет мне быстро отправлять сигналы по электронной почте своим коллегам.
Андрей
Не так много USB-прицелов работает на Win, Mac и Linux, так что это доказывает мне, что ребята из Pico действительно заботятся о нас, клиентах. Это значительно упростило мое решение, когда я собирался купить USB-прицел.
Рауль Трифан
Мы используем Picoscope 6404D в течение достаточно долгого времени и поражены его точностью и мощной эмуляцией при работе с многочисленными оценками сигналов.
Дж Моханти
PicoLog TC-08: Это очень хорошее устройство, которое стабильно и надежно работает.
Джефф Хьюлетт
Отличный прицел. У меня была странная проблема — она не работала на одном из моих компьютеров. Служба поддержки предоставила мне первоклассный сервис. Если бы я мог поставить 6 звезд за обслуживание клиентов — я бы сделал это.
Нильс Ларсен
Идеальный партнер для разработки приводов шаговых двигателей с энкодером. Поскольку прилагаемое программное обеспечение действительно стабильно, этот тип устройства является отличным инструментом для больших задач!
Гельмут Шёттнер
Великолепное оборудование на вес золота
Найджел Клинч
Настолько прост в использовании и превосходит все другие, которыми я когда-либо пользовался.
Джон Д. Самсинг
Вместо веб-камеры на экране настольного осциллографа было предложено использовать PicoScope для обмена осциллограммами через демонстрацию экрана.
Сначала мы немного колебались… но это сработало безупречно, и теперь все отправляются за покупками пикоскопов!
T Lövskog • Старший вице-президент по инновациям в Additude AB
Большая функциональность в компактном размере. Мне очень нравится перемещать указатель мыши в определенную позицию, и время и напряжение отображают значения в этой точке. Калибровочное оборудование очень просто с этой функцией.
Дон Хорейн

4 канала + 16-канальный логический анализатор

Мощность, портативность и производительность

Осциллографы PicoScope серии 3000 для ПК с питанием от USB маленькие, легкие и портативные.

Эти осциллографы имеют 2 или 4 аналоговых канала и встроенный генератор функций/сигналов произвольной формы. Модели MSO добавляют 16 цифровых каналов. Основные технические характеристики:

Аналоговая полоса пропускания 200 МГц
1 Гвыб/с выборка в реальном времени
Буферная память 512 мс
100 000 сигналов в секунду
16-канальный логический анализатор (модели MSO)
Генератор сигналов произвольной формы
USB 3.0 подключен и запитан
Последовательное декодирование и тестирование по маске в стандартной комплектации
Программное обеспечение для Windows, Linux и Mac

Поддерживаемые передовым программным обеспечением PicoScope 6, эти устройства представляют собой идеальный экономичный пакет для многих приложений, включая проектирование встроенных систем, исследования, испытания, обучение, обслуживание и ремонт.

Широкая полоса пропускания и частота дискретизации

Несмотря на компактный размер и низкую стоимость, производительность с полосой пропускания до 200 МГц бескомпромиссна. Эта полоса пропускания соответствует частоте дискретизации в реальном времени до 1 Гвыб/с, что позволяет детально отображать высокие частоты. Для повторяющихся сигналов максимальная эффективная частота дискретизации может быть увеличена до 10 Гвыб/с с помощью режима выборки эквивалентного времени (ETS).

Другие осциллографы имеют высокие максимальные частоты дискретизации, но без глубокой памяти они не могут поддерживать эти частоты на больших временных базах. Осциллографы серии PicoScope 3000 предлагают глубину памяти до 512 миллионов отсчетов, больше, чем у любого другого осциллографа в этом ценовом диапазоне, что позволяет осциллографу PicoScope 3406D MSO выполнять выборки со скоростью 1 Гвыб./с вплоть до 50 мс/дел (общий захват 500 мс). время).

Для управления всеми этими данными требуются мощные инструменты. Имеется набор кнопок масштабирования, а также обзорное окно, позволяющее масштабировать и изменять положение дисплея простым перетаскиванием мышью или сенсорным экраном. Возможны коэффициенты масштабирования в несколько миллионов. Другие инструменты, такие как буфер формы сигнала, тест ограничения по маске, последовательное декодирование и аппаратное ускорение, работают с глубокой памятью, что делает серию PicoScope 3000 одними из самых мощных осциллографов на рынке.

Анализатор смешанных сигналов / логический анализатор

Осциллографы смешанных сигналов PicoScope серии 3000D имеют 16 цифровых входов, что позволяет одновременно просматривать цифровые и аналоговые сигналы.

Цифровые входы расширяют возможности последовательного декодирования. Вы можете декодировать последовательные данные по всем аналоговым и цифровым каналам одновременно, что дает вам до 20 каналов данных. Например, вы можете одновременно декодировать несколько сигналов SPI, I²C, шины CAN, шины LIN и FlexRay!

Примечание по применению: отладка шины I²C с помощью осциллографа смешанных сигналов PicoScope

Элементы управления осциллографом:
Все элементы управления PicoScope в аналоговой области, включая масштабирование, фильтрацию и генератор сигналов, доступны в режиме цифрового сигнала MSO.
Кнопка цифровых каналов:
Настройка и отображение цифровых входов. Просмотр аналоговых и цифровых сигналов на одной и той же временной шкале.
Разделенный экран:
PicoScope может одновременно отображать как аналоговые, так и цифровые сигналы. Разделенный экран можно отрегулировать так, чтобы было больше или меньше места для аналоговых сигналов.
Аналоговые сигналы:
Просмотр аналоговых сигналов, коррелированных по времени с цифровыми входами.
Показать по уровню:
Сгруппируйте биты в поля, а затем отобразите их как аналоговый уровень.
Формат отображения:
Отображение выбранных битов по отдельности или группами в числовом формате или формате ASCII.

Осциллограф смешанных сигналов / логический анализатор (для описания наведите курсор на красные кружки)

Элементы управления осциллографом:
Все элементы управления PicoScope в аналоговой области, включая масштабирование, фильтрацию и генератор сигналов, доступны в цифровом сигнале MSO режим.
Кнопка цифровых каналов:
Настройка и отображение цифровых входов. Просмотр аналоговых и цифровых сигналов на одной и той же временной шкале.
Аналоговые сигналы:
Просмотр аналоговых сигналов, коррелированных по времени с цифровыми входами.
Показать по уровню:
Сгруппировать биты в поля и затем отобразить как аналоговый уровень.
Разделенный экран:
PicoScope может одновременно отображать как аналоговые, так и цифровые сигналы. Разделенный экран можно отрегулировать так, чтобы было больше или меньше места для аналоговых сигналов.
Формат отображения:
Отображение выбранных битов по отдельности или группами в числовом формате.

Декодирование последовательной шины и анализ протоколов

PicoScope может декодировать 1-Wire, ARINC 429, CAN и CAN FD, BroadR-Reach (100BASE-T1), DALI, DCC, DMX512, Ethernet 10Base-T и 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, Manchester, MIL-STD-1553, MODBUS, SENT, SPI, UART (RS-232 / RS-422 / RS-485) и данные протокола USB 1.1 в стандартной комплектации, с большим количеством протоколов находится в разработке и будет доступна в будущем с бесплатными обновлениями программного обеспечения.

Формат графика показывает декодированные данные (в шестнадцатеричном, двоичном, десятичном формате или ASCII) в формате синхронизации шины данных под формой сигнала на общей временной оси, с кадрами ошибок, отмеченными красным. Эти кадры можно масштабировать, чтобы исследовать проблемы с шумом или целостностью сигнала.

Формат таблицы показывает список декодированных кадров, включая данные и все флаги и идентификаторы. Вы можете настроить условия фильтрации для отображения только интересующих вас фреймов или поиска фреймов с заданными свойствами. Опция статистики показывает более подробную информацию о физическом уровне, такую как время кадра и уровни напряжения. PicoScope также может импортировать электронную таблицу для декодирования данных в определяемые пользователем текстовые строки.

Дополнительная информация о декодировании последовательной шины и анализе протоколов — обзор >>

Генератор сигналов произвольной формы и функций

Все устройства PicoScope 3000D имеют встроенный генератор функций (синусоидальный, прямоугольный, треугольный, уровень постоянного тока, белый шум, PRBS и т. д.) на передней панели. Модели PicoScope 3000D MSO имеют разъем на задней панели.

Помимо основных элементов управления для установки уровня, смещения и частоты, более продвинутые элементы управления позволяют вам перемещаться по диапазону частот. В сочетании с опцией удержания пика спектра это делает его мощным инструментом для тестирования характеристик усилителя и фильтра.

Инструменты триггера позволяют выводить один или несколько циклов сигнала при выполнении различных условий, таких как срабатывание осциллографа или сбой теста ограничения маски.

14-битный генератор сигналов произвольной формы (AWG) со скоростью 80 Мвыб/с. Сигналы AWG можно создавать или редактировать с помощью встроенного редактора AWG, импортировать из осциллограмм или загружать из электронной таблицы.

Дополнительная информация о генераторе сигналов произвольной формы (AWG) >>

Анализатор спектра БПФ

Представление спектра отображает амплитуду в зависимости от частоты и идеально подходит для обнаружения шума, перекрестных помех или искажений в сигналах. Анализатор спектра в PicoScope относится к типу быстрого преобразования Фурье (БПФ), который, в отличие от традиционного анализатора спектра с разверткой, может отображать спектр одного неповторяющегося сигнала.

Полный набор настроек позволяет управлять количеством диапазонов спектра (бинов БПФ), типами окон, масштабированием (включая логарифмический/логарифмический) и режимами отображения (мгновенный, средний или пиковый).

Дополнительная информация об анализаторе спектра >>

Целостность сигнала

Большинство осциллографов построены по цене. PicoScopes создаются в соответствии со спецификацией.

Тщательная конструкция входной части и экранирование уменьшают шум, перекрестные помехи и гармонические искажения. Многолетний опыт разработки осциллографов проявляется в улучшенной равномерности полосы пропускания и низком уровне искажений.

Мы гордимся динамическими характеристиками нашей продукции и, в отличие от большинства производителей осциллографов, подробно публикуем наши спецификации. Результат прост: когда вы пробуете цепь, вы можете доверять форме волны, которую видите на экране.

USB-соединение

USB-подключение не только обеспечивает высокую скорость сбора и передачи данных, но также позволяет быстро и легко распечатывать, копировать, сохранять и отправлять по электронной почте ваши данные. Питание от USB устраняет необходимость носить с собой громоздкий внешний блок питания, что делает комплект еще более портативным для мобильных инженеров.

Осциллографы PicoScope серии 3000 оснащены интерфейсом SuperSpeed USB 3.0, который еще больше ускоряет и без того оптимизированный процесс передачи данных и скорость обновления сигналов. Дополнительные преимущества подключения USB 3.0 включают в себя более быстрое сохранение сигналов и более быструю непрерывную потоковую передачу со скоростью до 125 Мвыб/с при использовании SDK, в то время как осциллограф по-прежнему обратно совместим со старыми системами USB.

Особенности

Лучшие обзоры USB-осциллографов в 2022 году

Если вы любите возиться с электроникой и хотите узнать, как определенные гаджеты работают и ведут себя в присутствии электричества, осциллограф станет для вас отличным инструментом, который может помочь вам в этом. такие эксперименты.

С учетом сказанного, мы выбрали одни из самых портативных и удобных осциллографов на рынке и включили их в наш список лучших USB-осциллографов на основе следующих характеристик:

Полоса пропускания: Производительность осциллографа в основном зависит от максимальной пропускной способности, с которой он может работать. Обычно, когда частота входящего сигнала увеличивается, точность осциллографа снижается. Тем не менее, вам следует искать осциллограф, который может работать на частоте не менее 20 МГц, тогда как модели с более высокой пропускной способностью лучше.
Частота дискретизации в реальном времени: Чтобы осциллограф отображал подробный график, он должен иметь возможность считывать выборки входящих сигналов несколько раз. Что ж, осциллографы, которые мы для вас подобрали, все разные и имеют переменную частоту дискретизации в реальном времени. В то время как некоторые варианты обеспечивают частоту дискретизации 2,4 Мвыб/с, существуют и лучшие варианты, предлагающие 250 Мвыб/с или даже 1 Гвыб/с. Таким образом, вы без труда подберете для себя подходящий вариант в соответствии с вашими требованиями.
Количество каналов: Если вы ищете универсальный USB-осциллограф, который можно использовать для нескольких подключений одновременно, важно проверить количество каналов, доступных на осциллографе. Некоторые USB-осциллографы поставляются с 2 или 4 каналами, в то время как некоторые лучшие варианты имеют даже до 8 каналов.

Помимо этих нескольких аспектов, покупатель должен знать гораздо больше, прежде чем тратить деньги на такие продукты. Если вам интересно узнать, как выбрать лучший USB-осциллограф для себя, мы включили подробный «Руководство по покупке» далее в этой статье, которая поможет вам в этом. А пока давайте быстро взглянем на лучшие USB-осциллографы, которые мы отобрали для вас на рынке.

Outline

Лучшие USB-осциллографы 2022

Лучшие USB-осциллографы	Полоса пропускания	Частота дискретизации в реальном времени	Купить сейчас	Гарантия
Диагностический компьютерный осциллограф Hantek	20 МГц	2,4 Мвыб/с	1 год	Проверить на Amazon
Комплект цифрового осциллографа Aiteme	100 МГц	1 Гвыб/с	—	Проверить на Amazon
Цифровой запоминающий USB-осциллограф Hantek	20 МГц	250 Мвыб. /с	1 год	Проверить на Amazon
USB-осциллограф Analog Discovery	30 МГц	100 Мвыб./с	1 год	Проверить на Amazon
Осциллограф PICO TECHNOLOGY	50 МГц	1 Гвыб/с	1 год	Проверить на Amazon
USB-осциллограф DreamSourceLab	50 МГц	1 Гвыб./с	3 года	Проверить на Amazon

Лучшие обзоры USB-осциллографов

1. Диагностический компьютерный осциллограф Hantek

Несмотря на то, что существует довольно много брендов USB-осциллографов, которые действительно хороши, Hantek, безусловно, является одним из них, поскольку он существует в отрасли уже довольно долгое время.

Если говорить о конструкции, то у этого осциллографа достаточно жесткое шасси, возможно потому, что оно одно из лучших для автомобильных работ. Он просто подключается к любому ноутбуку, на котором установлена Windows 10, и прекрасно работает.

Преимущество этого USB-осциллографа в том, что он поддерживает всего 8 каналов, поэтому его можно использовать с несколькими машинами одновременно. Мало того, упоминается, что частота дискретизации осциллографа в реальном времени составляет 2,4 Мвыб/с и поддерживается полоса пропускания до 20 МГц, что довольно неплохо. Более того, он имеет USB 2.0 для удобства подключения, поэтому пользоваться им достаточно просто и удобно.

Лучшие характеристики:

Поддерживает максимальную полосу пропускания до 20 МГц
Поддерживает до 8 каналов
Частота дискретизации в реальном времени составляет 2,4 Мвыб/с
Поставляется с годовой гарантией

Плюсы:

Довольно хорошее качество сборки
Совместимость с Windows 10
Простое подключение через USB 2.0

Минусы:

Частота дискретизации в реальном времени могла бы быть лучше

Купить сейчас на Amazon

2. Комплект цифрового осциллографа Aiteme

Тем из вас, кому нужен USB-осциллограф, для работы которого даже не требуется автономный ПК, стоит обратить внимание на этот планшетный осциллограф от Aiteme.

Он не только дешевле других вариантов, но и так же функционален и даже лучше, чем несколько вариантов, перечисленных здесь. Самое приятное в нем то, что он оснащен собственным 7-дюймовым цветным ЖК-дисплеем TFT с разрешением 800×480, поэтому вы можете просматривать графические изображения прямо на самом экране. Кроме того, он уникален тем, что может похвастаться высокопроизводительной литиевой батареей емкостью 6000 мАч, которой хватает примерно на 4 часа, чего вполне достаточно.

Кроме того, этот осциллограф также позволяет делать скриншоты осциллограмм, чтобы впоследствии можно было легко сравнить результаты. Благодаря встроенному хранилищу объемом 1 ГБ он может сохранить до 1000 снимков экрана до того, как закончится хранилище. Говоря о его производительности, этот осциллограф имеет частоту дискретизации в реальном времени 1 Гвыб/с и может обрабатывать сигнал с частотой до 100 МГц, что делает его одним из самых мощных и надежных вариантов в этом списке, несмотря на низкую цену по сравнению с что предлагают другие бренды. Однако единственным недостатком является то, что он поддерживает только до 2 каналов.

Лучшие характеристики:

Поддерживает максимальную полосу пропускания до 100 МГц
Поддерживает до 2 каналов
Частота дискретизации в реальном времени составляет 1 Гвыб/с
Оснащен встроенным 7-дюймовым цветным ЖК-дисплеем TFT
Поставляется со встроенной батареей емкостью 6000 мАч

Достоинства:

Превосходное качество сборки
Простота использования и эксплуатации
Функция скриншота очень полезна

Минусы:

Гарантия не упоминается

Купить сейчас на Amazon

3. USB-осциллограф Analog Discovery

Если вы ищете универсальный осциллограф, Digilent Analog Discovery 2, несомненно, впечатлит вас своими функциями.

Прежде всего, размер этого осциллографа делает его лучшим выбором для вас, если вы хотите что-то легко переносимое и которое можно использовать практически с любой машиной. В одном устройстве этот осциллограф оснащен 16-канальным цифровым логическим анализатором и 16-канальным генератором шаблонов, что делает его очень интересным в использовании и очень полезным для большинства электронных приложений.

С другой стороны, он даже поддерживает двухканальный генератор сигналов произвольной формы и стереофонический аудиоусилитель, который также позволяет тестировать наушники или динамики. Если говорить о его производительности, то она весьма впечатляет, поскольку предлагает частоту дискретизации в реальном времени 100 Мвыб/с и приличную полосу пропускания 30 МГц, чего более чем достаточно для большинства задач.

Кроме того, благодаря встроенному API C++ и Python функция редактирования скриптов очень удобна. Если оставить эти вещи в стороне, качество сборки немного ниже, но оно подкреплено годовой гарантией, так что это не большая проблема.

Лучшие характеристики:

Поддержка максимальной полосы пропускания до 30 МГц
Поддерживает до 2 каналов
Частота дискретизации в реальном времени составляет 100 Мвыб/с
Имеет встроенный редактор скриптов
Поставляется с годовой гарантией

Достоинства:

Много полезных функций
Очень компактный и портативный
Простота сборки и эксплуатации

Минусы:

Качество сборки среднее

Купить сейчас на Amazon

4. Цифровой запоминающий USB-осциллограф Hantek

Наконец, у нас есть еще одно достойное предложение от Hantek, на которое вам может быть интересно обратить внимание, если вы хотите что-то недорогое, но не t компромисс по качеству.

Хотя мы уже упоминали осциллограф от Hantek, он также достоин быть в нашем списке из-за его интересной цены. Это один из самых дешевых вариантов, который вы можете проверить. Поскольку он производится компанией Hantek, вы не найдете никаких недостатков в качестве сборки и даже в отношении каких-либо функций.

Этот осциллограф от Hantek обеспечивает достойную производительность с полосой пропускания 20 МГц и поддерживает до 2 каналов, что вполне понятно с учетом цены. Вдобавок ко всему, он имеет частоту дискретизации в реальном времени 250 Мвыб/с, что достаточно хорошо, чтобы затмить большинство других дорогостоящих вариантов. Кроме того, он широко совместим, так как поддерживает все версии ОС Windows.

Поддерживает до 2 каналов
Частота дискретизации в реальном времени составляет 250 Мвыб/с
Поставляется с годовой гарантией

Плюсы:

Широкая совместимость
Высококачественные аксессуары
Портативный и простой в обращении

Минусы:

Не работает с системами Linux

Купить на Amazon

5. Осциллограф PICO TECHNOLOGY

Если говорить о брендах премиум-класса, то PICO TECHNOLOGY — это один из лучших брендов, с которым вы можете работать, поскольку он имеет отличную репутацию на рынке и предлагает широкий ассортимент осциллографов премиум-класса.

Из обширной коллекции осциллографов PICO TECHNOLOGY этот USB-осциллограф PICOSCOPE 2206B MSO прекрасно вписывается в наш список. Вы будете рады узнать, что он довольно премиальный с точки зрения качества сборки и поддерживает до 16 каналов, а также 2 цифровых аналоговых канала, что лучше, чем большинство других вариантов. Кроме того, полоса пропускания, поддерживаемая этим проводным электрическим осциллографом, составляет 50 МГц.

Причина, по которой его цена немного высока, заключается в том, что он имеет частоту дискретизации в реальном времени 1 Гвыб/с, которая считается лучшей на рынке. Кроме того, в комплект поставки входит пассивный пробник с частотой 50 МГц, который идеально подходит для использования с осциллографом. Что касается гарантии, PICO TECHNOLOGY предлагает на этот осциллограф годовую гарантию, хотя вам это не понадобится, поскольку качество сборки очень хорошее.

Лучшие характеристики:

Максимальная полоса пропускания до 50 МГц
Поддерживает до 16 каналов
Частота дискретизации в реальном времени составляет 1 Гвыб/с
Гарантия 1 год
Поставляется со встроенным генератором сигналов произвольной формы

Плюсы:

Жесткая и прочная конструкция
Поставляется с пассивным пробником 50 МГц
Превосходная производительность благодаря большому объему памяти и высокой скорости обновления сигналов

Минусы:

Немного дорогая модель.

Купить прямо сейчас на Amazon

6. USB-осциллограф DreamSourceLab

DreamSourceLab — еще один бренд премиум-класса, на который можно положиться, поскольку он высоко ценится за превосходное послепродажное обслуживание и первоклассное качество сборки. все его предложения.

USB-осциллограф DSCope U2P20 — один из лучших вариантов из нашего списка благодаря разумной цене и превосходному качеству сборки. Мало того, осциллограф очень компактен, поэтому вам будет намного проще носить его с собой и использовать где угодно. DSCope U2P20 имеет только 2 канала, но, поскольку он работает довольно точно и поддерживает полосу пропускания 50 МГц, это очень функциональный и удобный вариант для большинства людей.

С другой стороны, точность осциллографа потрясающая благодаря высокой частоте дискретизации в реальном времени 200 Мвыб/с, что лучше, чем у большинства моделей, представленных на рынке по этой цене. Кроме того, он поставляется с механизмом обработки сигналов на основе FPGA, а также имеет аппаратную память SDRAM емкостью 256 Мбит. Кроме того, самое приятное то, что его можно использовать с системами с Windows, macOS и Linux, что очень здорово.

Лучшие характеристики:

Поддерживает максимальную полосу пропускания до 50 МГц
Поддерживает до 2 каналов
Частота дискретизации в реальном времени составляет 200 Мвыб/с
Совместимость с системами Windows, macOS и Linux
Поставляется с годовой гарантией

Достоинства:

Высокое качество сборки
Широкая совместимость
Работает с использованием программного обеспечения с открытым исходным кодом

Минусы:

Каналов могло быть больше

Купить сейчас на Amazon

Руководство по покупке USB-осциллографа

Для тех, кто любит экспериментировать с электроникой и наблюдать, как различные гаджеты обычно ведут себя с электричеством, осциллограф — лучший инструмент, который можно использовать для этой цели. В отличие от полноценных осциллографов, USB-осциллографы гораздо удобнее в использовании, так как они дешевле, работают почти с такой же точностью и легко подключаются к компьютеру, так как они также портативны.

С учетом сказанного, если вы заинтересованы в покупке одного для себя, список всех лучших USB-осциллографов указан прямо над этим разделом. Однако, если вы покупаете такую машину впервые, вам как покупателю следует помнить о некоторых вещах, и вы должны всегда проверять осциллограф перед ее оплатой. Итак, не теряя времени, давайте приступим к делу.

Количество каналов

Проверка количества каналов, доступных на осциллографе, является одной из самых важных задач, которую вы должны выполнить как клиент. Если вам нужен осциллограф, который можно использовать при работе с несколькими устройствами, вам следует инвестировать в вариант, поддерживающий несколько каналов. Некоторые USB-осциллографы, упомянутые в нашем списке, поддерживают либо 2, либо 4 канала, что весьма неплохо. С другой стороны, также доступны некоторые варианты премиум-класса, которые даже поддерживают до 8 каналов, что является довольно хорошим вариантом для широкого использования приложений.

Максимальная полоса пропускания

Точность USB-осциллографа зависит от максимальной пропускной способности, с которой он может работать. Электрические сигналы, которые считывают осциллографы, обычно имеют переменную частоту, тогда как более крупные машины с большей нагрузкой обычно имеют сигналы более высоких частот. Следовательно, для декодирования сигнала и графического представления его на экране осциллограф должен быть способен обрабатывать частоты с такой полосой пропускания.

По мере увеличения частоты сигнала осциллографу становится все труднее и труднее считывать сигналы. Следовательно, если частота сигнала выходит за пределы поддерживаемой полосы пропускания осциллографа, вы не получите точных результатов. Обычно указывается в МГц, поэтому вы можете проверить это перед покупкой осциллографа. В этой статье вы найдете осциллографы с полосой пропускания от 20 МГц до 100 МГц, где осциллографы с большей полосой пропускания считаются лучшими.

Частота дискретизации в реальном времени

Еще одна вещь, которую вы можете рассмотреть для проверки точности осциллографа, — это его частота дискретизации в реальном времени. Осциллографы считывают сигналы и показывают их визуальное представление, чтобы их было легче понять. Что ж, с какой скоростью работает осциллограф, зависит от его частоты дискретизации в реальном времени.

Если частота дискретизации осциллографа в реальном времени высока, он сможет чаще считывать образцы сигнала и сможет предоставить вам точное представление. Хотя большинство USB-осциллографов имеют частоту дискретизации 200–250 Мвыб/с, в нашем списке есть несколько исключительно хороших вариантов с частотой дискретизации 1 Гвыб/с, что довольно быстро по сравнению с последним.

Совместимая операционная система

Поскольку USB-осциллографы немного отличаются от обычных осциллографов, для их правильной работы обычно требуется подключение к ПК. Ну, тем не менее, вы должны проверить совместимую операционную систему осциллографа, так как это может быть серьезным обломом, если вы купите не ту. Хотя большинство современных USB-осциллографов способны работать с Windows 10, если вы используете более старую версию или последнюю версию Windows 11, вам, возможно, придется перепроверить ее перед покупкой.

Гарантия

И последнее, но не менее важное, еще одна важная вещь, которую вы должны рассмотреть, это гарантийный срок. Хотя USB-осциллографы, как правило, очень приличного качества и не умирают слишком рано, вы все равно должны быть в безопасности. При этом, поскольку мы включили в наш список только лучшие бренды, вам не о чем беспокоиться. Почти все бренды предлагают годовую гарантию на свои варианты осциллографов, поэтому вы можете легко выбрать один из них. Таким образом, даже если товар выйдет из строя через короткий промежуток времени, вы очень легко получите замену, не тратя ничего дополнительно.

Часто задаваемые вопросы о USB-осциллографе

1. Является ли осциллограф с частотой 200 МГц лучшим вариантом?

Ответ. Ну, это зависит от вашего использования! Если вы хотите протестировать сигнал, близкий к этой частоте, то он у вас обязательно должен быть. В противном случае, если вы тестируете сигналы частотой 50 МГц с помощью осциллографа с частотой 200 МГц, остальная полоса пропускания будет для вас пустой тратой времени. В этом случае вы можете использовать осциллограф с частотой 50 МГц и сэкономить деньги на чем-то другом.

2. Можно ли использовать пробник с узкой полосой пропускания с осциллографом с широкой полосой пропускания?

Ответ. Да, можно, но не следует использовать датчик с низкой пропускной способностью вместе с датчиком с высокой пропускной способностью. Это потому, что тем самым вы заблокируете возможности осциллографа. Осциллограф лучше всего использовать, когда пробник и осциллограф имеют одинаковую полосу пропускания. В противном случае элемент с меньшей пропускной способностью станет ограничивающим фактором для другого элемента.

3. Влияет ли ширина полосы сигнала на работу осциллографа?

Ответ. С увеличением частоты сигнала точность осциллографа постепенно снижается. Итак, если вы используете осциллограф с частотой 50 МГц, а сигнал имеет частоту 60 МГц, осциллограф не сможет показать вам точное представление, поскольку он не предназначен для работы с такими высокими частотами. Поэтому в этом случае идеальным вариантом для использования будет осциллограф на 100 МГц.

Заключение

Вот и все! Мы надеемся, что вы уже проверили все лучшие варианты осциллографов, которые мы упоминали до сих пор в этой статье. Как энтузиасты электроники, мы считаем, что вы, возможно, уже знаете, как выбрать лучший для вашей работы.

Но, если вы еще не такой профессионал, мы упомянули все важные особенности каждого осциллографа, чтобы вы могли легко сравнить их и выбрать лучший, который соответствует вашим требованиям. С другой стороны, если вы новичок, вам может помочь руководство по покупке, поскольку оно содержит много полезной информации для всех. Тем не менее, если есть какая-то путаница, выбор из наших личных рекомендаций тоже не будет плохим решением:

Из этого списка нам лично нравится осциллограф Hantek 1008C+ 8CH Automotive Diagnostic PC , поскольку он является надежным вариантом и предназначен для работы практически со всеми системами. Кроме того, у него приличная пропускная способность 20 МГц и частота дискретизации 2,4 Мвыб/с, что вполне прилично. Кроме того, Hantek предлагает отличную поддержку клиентов, а также предлагает годовую гарантию.
Для тех, кто ищет автономный USB-осциллограф, планшетный осциллограф от Aiteme 9.2627 — один из лучших вариантов для выбора. Он поставляется со встроенной батареей емкостью 6000 мАч и оснащен собственным 7-дюймовым цветным ЖК-дисплеем TFT, что делает его очень удобным в использовании. Более того, он отлично работает благодаря пропускной способности 100 МГц и частоте дискретизации 1 Гвыб/с.
С другой стороны, если у вас нет проблем с бюджетом, осциллограф PICO TECHNOLOGY PICOSCOPE 2406B USB , как правило, является наиболее эффективным вариантом, который вы можете выбрать. Он имеет довольно хорошую частоту дискретизации в реальном времени 1 Гвыб/с и полосу пропускания 50 МГц, что делает его подходящим практически для всех задач.

USB Осциллограф смешанных сигналов — PoScope Mega50

59,00 € вкл. НДС и стоимость доставки

PoScope mega50 — это первый недорогой MSO (USB-осциллограф смешанных сигналов). Это прибор «шесть в одном» на базе ПК (подключение через USB): 2-канальный осциллограф, 2-канальный анализатор спектра, 2-канальный регистратор, 16-канальный логический анализатор с декодированием последовательных интерфейсов.

USB-осциллограф смешанных сигналов — количество PoScope Mega50

— ИЛИ —

Артикул: PoScopeMega50 Категории: Измерительные приборы, PoScope

Описание
Дополнительная информация
Загрузки

Описание

PoScopeMega50 — доступный MSO (USB-осциллограф смешанных сигналов). Это прибор «шесть в одном» на базе ПК (подключение через USB): 2-канальный осциллограф, 2-канальный анализатор спектра, 2-канальный регистратор, 16-канальный логический анализатор с декодированием последовательных интерфейсов.

PoScopeMega50
PoScopeMega50 — это USB-осциллограф с низким энергопотреблением, генератор функций и логический анализатор, представленные на рынке одновременно. Он потребляет всего 150 мА , что делает его лучшим выбором для измерительных сред, требующих автономности питания и долговечности. Это особенно удобно для наружных измерений в удаленных местах, где электропитание ограничено и очень важна портативность. Встроенные высококачественные аналого-цифровые преобразователи способны выполнять выборку с частотой до 48 МГц и с 8-битным разрешением данных при входном диапазоне +/-30 В. Функциональный генератор способен генерировать тестовые сигналы различных типов с частотой до 12,5 кГц и максимальной амплитудой 1,8 Вpp. Логический анализатор захватывает до 16 цифровых входов и собирает данные для дальнейшего анализа. Включенное бесплатное программное обеспечение PoScope4 расширяет возможности его использования для многих различных приложений.
USB-осциллограф PoScopeMega50 – действительно мощное карманное устройство, которое сэкономит ваше время, деньги и значительно облегчит работу с измерениями.
1 PoScopeMega50
1 USB-кабель
Бесплатное ПО PoScope4 + на весь срок службы обновлений
PoScope4
Программное обеспечение PoScope4 представляет собой многопоточное приложение Windows, которое позволяет использовать одно или несколько устройств PoScopeMega1 одновременно. Его ядро основано на технологии плагинов, поэтому пользователи могут подключать к нему любое измерительное устройство от PoLabs. Параллельный процессор обеспечивает быстрый и плавный сбор данных и отрисовку графики. Все эти функции вместе делают PoScope4 чрезвычайно модульным, быстрым и простым в использовании. USB-осциллограф смешанных сигналов предлагает множество различных дисплеев, таких как осциллограф, БПФ, X/Y, регистратор и логический анализатор, для отображения, анализа и экспорта захваченных данных. Частью логического анализатора является логический декодер, который декодирует захваченный цифровой сигнал в различные протоколы, такие как I2C, 1-Wire и т. д., и упрощает отладку протоколов связи.
Пользователи могут получить дополнительную информацию о PoScope4 и сопутствующих продуктах в этом руководстве .
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ MEGA50:
2 аналоговых входа
Частота дискретизации: до 48 МГц (двухканальный)
Входное напряжение: -30 – +30 В
Разрешение АЦП: 8 бит
Запуск: восходящий, падающий, любой
Режим срабатывания: автоматический, одиночный выстрел
2 8-канальных цифровых порта
Частота дискретизации: до 48 МГц (два порта)
Конфигурация: входы (анализатор), выходы (генератор)
Входное напряжение: 0. .5В
Количество каналов: 16 каналов
Декодер протокола: UART, I2C, SPI
1 аналоговый выход
Выходные сигналы: синусоидальный, квадратный, пилообразный, треугольный
Макс. частота сигнала: 12,5 кГц
Макс. амплитуда сигнала: 3,3В

Минимальное разрешение 1024×[email protected]
ОЗУ 2 ГБ
Процессор Intel Dual Core 2,0 ГГц
Windows XP SP3, Vista, Windows 7, 8, 8.1,10 32- и 64-разрядная версия
бесплатный вход USB 2.0 для каждого устройства
Пользователи могут найти больше руководств на нашем канале Youtube. Кликните сюда.
Дополнительная информация
Вес 100 г
Размеры 1 × 1 × 1 см
Вам также может понравиться…
Комплект PoScope Mega50
Распродажа! 79,00 € вкл.

Что такое USB-осциллограф и его особенности

Преимущества использования USB-осциллографов

На что обратить внимание при выборе USB-осциллографа

Обзор популярных производителей USB-осциллографов

Hantek

PicoScope

Сравнение популярных моделей USB-осциллографов

Программное обеспечение для USB-осциллографов

Применение USB-осциллографов

Советы по выбору USB-осциллографа

USB осциллограф ZET 302, принцип работы, структурная схема

Характеристики

Преимущества

Доступный

Компактный

Удобный

НАЗНАЧЕНИЕ

Основные функции

(adsbygoogle=window.adsbygoogle||[]).push({});Измерение

Курсорные измерения

Запись

Автоматизация

Визуализация

Синхронизация

Структурная схема

Назначение выводов разъёмов

Принцип работы

Базовая комплектация

ZETLAB

Предприятие

Продукция

осциллограф – обзор лучших моделей

USB-осциллограф | Perytech

простой в использовании интерфейс

Имеет режим логического анализатора и функции декодирования шины

Максимальная частота дискретизации 120-400 MS / с

Если вам нужно также измерить цифровой сигнал, вы можете выбрать наш MSO

Index

Что такое USB-осциллограф?

Преимущества USB-осциллографа

Особенности USB-осциллографа Perytech

Функция 1: простой в использовании интерфейс

Функция 2: Мощная программная функция

Функция 3: Функция укладки

Функция 4: Режим логического анализатора: легко декодировать цифровой протокол

Программное обеспечение Logic Analyzer демонстрирует

Функция 5: Предоставляет API LabVIEW

Особенность 6: стильный минималистский внешний вид

В чем разница между осциллографами Perytech USB и другими недорогими осциллографами?

Попробуйте программное обеспечение

Как можно приобрести наши продукты?

аксессуары

Таблица спецификаций и цена

Usb-осциллограф в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

особенности работы, как выбрать модель

USB осциллограф – что это такое

Преимущества и недостатки такого варианта

Как выбрать подходящую модель на базе ПК, критерии

Где будет использоваться, параметры измеряемых сигналов

Важные характеристики осциллографов

Полоса пропускания

Количество каналов

Частота дискретизации

Глубина памяти

Быстрота обновления осциллограмм

Триггер

Интерфейс

Прикладное программное обеспечение

Пробники

Рейтинг лучших фирм, производителей и моделей

Usb осциллограф из компьютера своими руками

Дождитесь окончания поиска во всех базах.

Как сделать цифровой осциллограф из компьютера своими руками?

Компьютер в роли осциллографа

осциллограф из компьютера

Переделка компьютера в осциллограф

USB ОСЦИЛЛОГРАФ

Простой USB-осциллограф

Простейший осциллограф из компьютера

Цифровой USB осциллограф из компьютера. Схема и описание

Измерение

Пикоскоп
